BMW E90 — предохранители и реле
Руководства » BMW
Содержание
- Блок предохранителей BMW E90
- Вариант 1
- Вариант 2
- Дополнительная информация
- Руководство по обслуживанию и эксплуатации
- Видео про предохранители BMW E90
НA разных моделях, список расположения предохранителей может немного отличаться, мы представляем схемы самых распространенных модификаций BMW 3-series.
Блок предохранителей BMW E90
Он находится в бардачке (еще его называют вещевой ящик). Для доступа окрутите два фиксатора и снимите защитную крышку. Если с этим возникли затруднение, посмотрите видео в конце статьи.

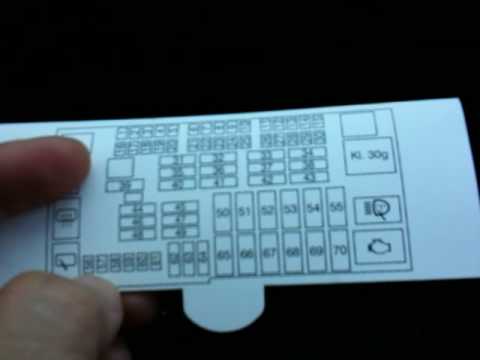

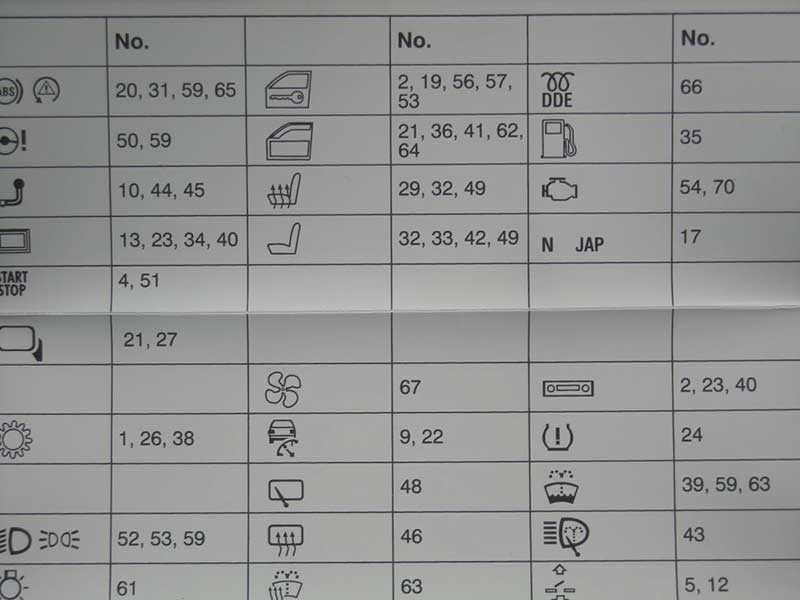

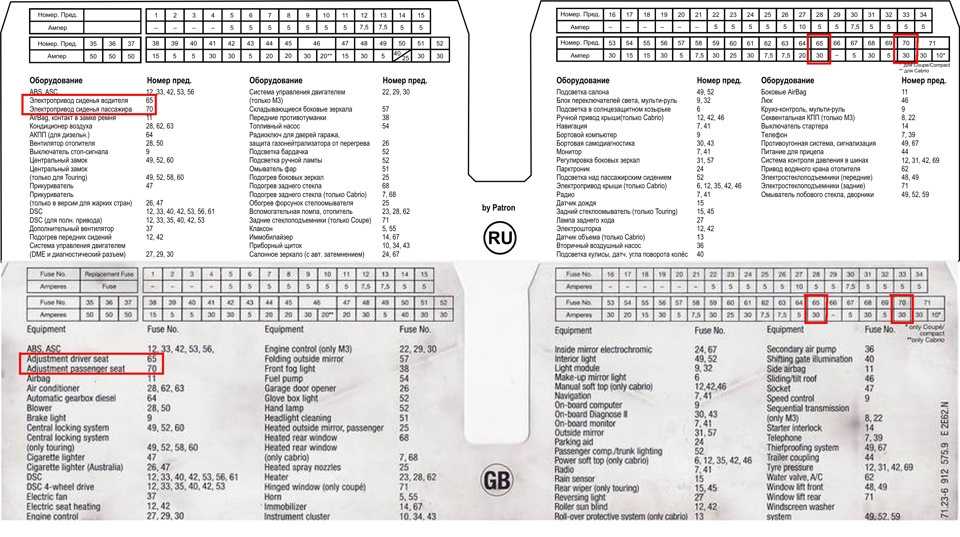

НA обратной стороне защитной крышке должна находится брошюра с Вашим расположением предохранителей и реле. Выглядит она примерно так.

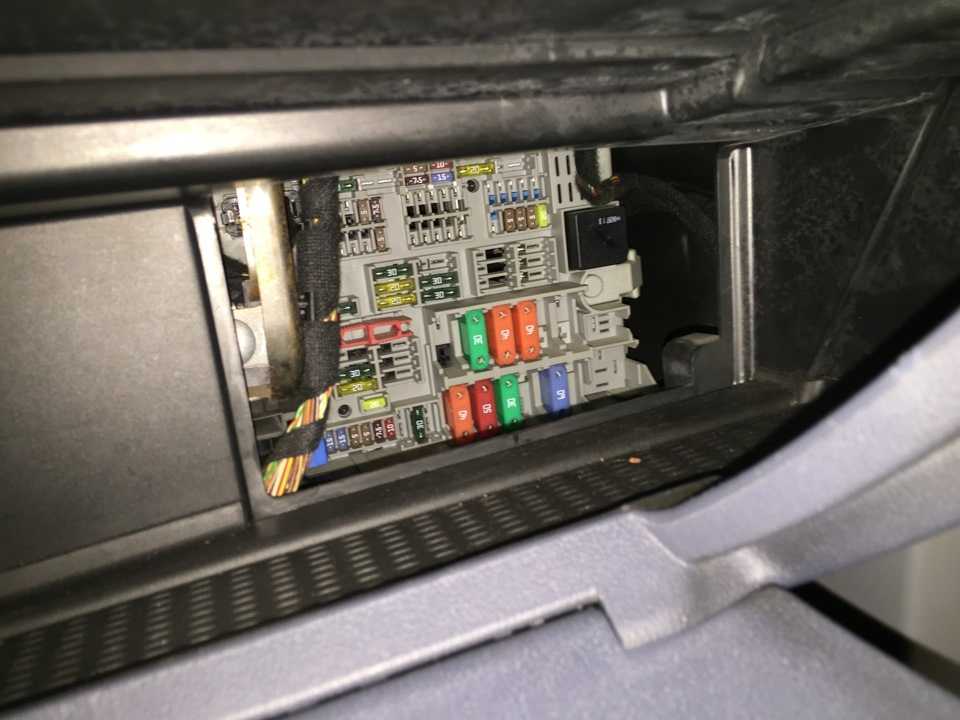

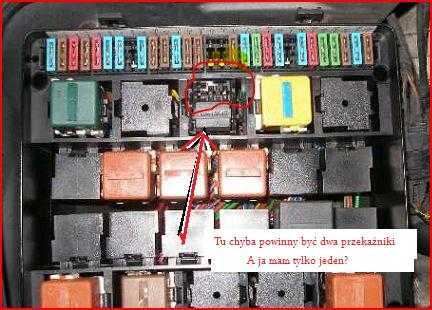

Реальное фото блока
Вариант 1
Описание
| 1 | Реле электродвигателя очистителя лобового стекла |
| 2 | Реле обогревателя заднего стекла |
| 3 | Реле очистителя заднего стекла |
| 4 | |
| 5 | Реле насоса омывателя фар |
| 6 | Реле насоса системы подачи воздуха на выпуск |
| F1 | (15А) ^08/05: Электронный блок управления КПП |
| F2 | (5A) Блок управления выбором антенны |
| F3 | — |
| F4 | (5A) Блок управления замком зажигания |
| F5 | (7,5A) |
| F6 | (15A) Электронный блок управления КПП |
| F7 | (20A) Блок управления дополнительным отопителем |
| F8 | (5A) |
| F9 | (10A) Блок управления поддержанием дистанции(круиз-контроль) |
| F10 | (15A) Блок управления механизмом складывания буксировочного устройства |
| F11 | (10А) Аудиосистема |
| F12 | (20A) |
| F13 | (5A) |
| F14 | — |
| F15 | — |
| F16 | (15A) Звуковые сигналы |
| F17 | — |
| F18 | (5A) CD-чейнджер |
| F19 | (7,5A) |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Блок управления поддержанием дистанции (круиз-контроль) |
| F23 | (10A) |
| F24 | (5A) Блок управления системы контроля давления в шинах |
| F25 | (10A) |
| F26 | (10A) Телематика BMW E90 |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) |
| F30 | (20A) Предохранитель прикуривателя BMW 3 E90 |
| F31 | (30A) 08/05: Система ABS |
| F32 | (30A) |
| F33 | (30А) Электропривод передних сидений |
| F34 | (30А) Усилитель выходного сигнала аудиосистемы |
| F35 | (20А) 08/05: Управление двигателем |
| F36 | (30А) |
| F37 | (30А) Электропривод передних сидений |
| F38 | (30А) |
| F39 | (30А) Очиститель лобового стекла |
| F40 | (20А) |
| F41 | (30А) |
| F42 | (30А) |
| F43 | (30А) Омыватели фар |
| F44 | (30А) Блок управления электрооборудованием прицепа |
| F45 | (20А) |
| F46 | (30А) Обогреватель заднего стекла |
| F47 | (20А) |
| F48 | — |
| F49 | (30А) Подогреватель передних сидений |
| F50 | (40А) |
| F51 | (50А) Блок управления замком зажигания |
| F52 | (50А) |
| F53 | (50А) |
| F54 | (60А) Управление двигателем |
| F55 | — |
| F56 | (15А) Центральный замок BMW E90 |
| F57 | (15А) Центральный замок |
| F58 | (5А) |
| (5А) Блок управления электрооборудованием рулевой колонки | |
| F60 | (7,5А) Электронный блок управления кондиционером |
| F61 | (10А) |
| F62 | (30А) Электропривод задних стеклоподъемников |
| F63 | (30А) |
| F64 | (30А) Электропривод задних стеклоподъемников |
| F65 | (40А) Систeмa ABS |
| F66 | (50А) |
| F67 | (50А)Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F68 | — |
| F69 | (50А) Электродвигатель вентилятора системы охлаждения |
| F70 | — |
Отдельно выделим предохранитель прикуривателя.

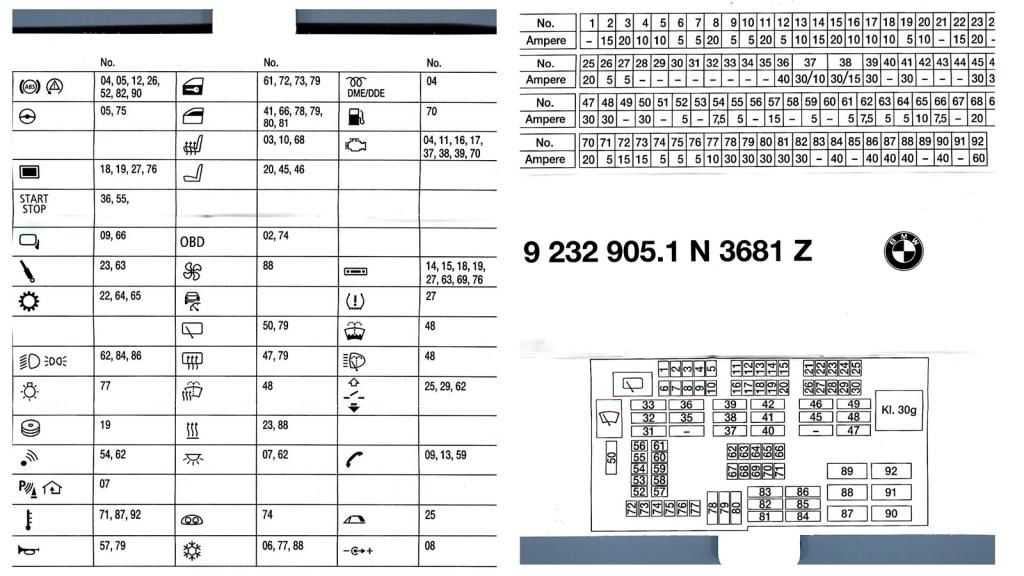

Вариант 2
(рестайлинговая модель)
Обозначение
| 1 | Реле очистителя заднего стекла |
| 2 | Реле электродвигателя очистителя лобового стекла |
| 3 | |
| F1 | (10A) Блок управления приводом дуги безопасности |
| F2 | (5A) |
| F3 | — |
| F4 | (5A) Блок управления замком зажигания |
| F5 | (20A) Топливный насос |
| F6 | (15А) 08/07: Электронный блок управления КПП |
| F7 | (20A) Блок управления дополнительным отопителем |
| F8 | (20A) Усилитель выходного сигнала аудиосистемы |
| F9 | (10A) Блок управления поддержанием дистанции (круиз-контроль) |
| F10 | (15A) Блок управления механизмом складывания буксировочного устройства |
| F11 | (10A) ^08/07 Аудиосистема |
| F12 | (20A) |
| F13 | (5A) Блок управления системы контроля давления в шинах |
| F14 | — |
| F15 | (5A) Датчик чистоты воздуха (система кондиционирования) |
| F16 | (15A) ^08/07 Звуковые сигналы |
| F17 | (10A) |
| F18 | (5A) Блок управления выбором антенны |
| F19 | (7,5А) Противоугонная система |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Блок управления поддержанием дистанции(круиз-контроль) |
| F23 | (10A) |
| F24 | (5A) Блок управления системы контроля давления в шинах |
| F25 | (10A) Блок контроля ремней безопасности |
| F26 | (10А) Тематика |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) Подогреватель сидений |
| F30 | (20A) Прикуриватель |
| F31 | (20A) Мультимедийный блок управления |
| F32 | (30A) Блок управления электроприводом левого переднего сиденья |
| F33 | (5A) |
| F34 | (5A) CD-чейнджер |
| F35 | (30A) Система ABS |
| F36 | (30A) |
| F37 | (10A) |
| F38 | (30A) |
| F39 | (30A) |
| F40 | (7. 5A) |
| F41 | (30A) |
| F42 | (40A) |
| F43 | (30A) Омыватели фар |
| F44 | (30A) Блок управления электрооборудованием прицепа |
| F45 | (40A) |
| F46 | (30A) Обогреватель заднего стекла |
| F47 | (20A) Разъем электрооборудования прицепа |
| F48 | — |
| F49 | (30А) 08/07:Блок управления электроприводом правого переднего сиденья |
| F50 | (10A) Электронный блок управления двигателем |
| F51 | (50A) Блок управления замком зажигания |
| F52 | (20A) |
| F53 | (20A) |
| F54 | (30А) Блок управления электрооборудованием прицепа |
| F55 | — |
| F56 | (15A) Центральный замок |
| F57 | (15A) Центральный замок |
| F58 | (5A) |
| F59 | (5A) Блок управления электрооборудованием рулевой колонки |
| F60 | (7,5А) Электронный Блок управления кондиционером |
| F61 | (10A) |
| F62 | (30A) Электропривод задних стеклоподъемников |
| F63 | (30A) |
| F64 | (30A) Электропривод задних стеклоподъемников |
| F65 | (40A) Система ABS |
| F66 | (50A) |
| F67 | (30А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F68 | (40A) |
| F69 | (50A) Электродвигатель вентилятора системы охлаждения |
| F70 | — |
| F71 | (20А )Разъем электрооборудования прицепа |
| F72 | — |
| F73 | — |
| F74 | (10A) |
| F75 | (10A) |
| F76 | (20A/30A) |
| F77 | (30A) |
| F78 | (30A) |
| F79 | (30A) |
| F80 | — |
| F81 | (30A) Блок управления электрооборудованием прицепа |
| F82 | — |
| F83 | — |
| F84 | (30A) Омыватели фар |
| F85 | — |
| F86 | — |
| F87 | — |
| F88 | (20A)^08/07:Управление двигателем |
| F89 | Запасной |
| F90 | Запасной |
| F91 | Запасной |
| F92 | Запасной |
| F93 | Запасной |
| F94 | Запасной |
| F95 | Запасной |
ЗA прикуриватель отвечает предохранитель номер 30 на 20А.
Дополнительная информация
В данном видео, можете посмотреть как добраться к блоку предохранителей и пример восстановления работоспособности центрального замка в BMW E90.
Руководство по обслуживанию и эксплуатации
Хотите узнать больше информации о bmw e90, изучите руководств по эксплуатации: скачать
Видео про предохранители BMW E90
Схемы предохранителей на других моделях BMW
- BMW X5 E70
- BMW Z4 E85 E86
- BMW Z4 E89
- BMW F30
- BMW 1
- BMW E46
- BMW 7 E32
- BMW E38
- BMW E63/E64
- BMW F10 (F11 / F07)
- BMW E28
- BMW X1 E84
- BMW E30
- BMW E36
- BMW E34
- BMW X3 F25
- BMW E39
- BMW X3 E83
- BMW E60
- BMW X5 F15
- BMW E53
- BMW X6
- BMW E65 (E66)
- BMW F01/F02
- BMW F20 (21)
| |||||||||||
Некоторые обозначения на английском языке, по мере поступления новых схем вся информация будет заменяться на русскоязычную. При разных модификациях список расположения предохранителей может немного отличаться. Для увеличения размера клик по картинке и сверху на значок.
| Bel. innen- /Gepckr. 20
Beifahrer 30
Dmpfer-Control 15 | 5
Если возникли трудности и схемы на ва…Схема блока предохранителей Bmw e90 и реле с назначением и расположением
BMWКомментарии: 1 BMW E90 — автомобильная платформа, на которой построено пятое поколение BMW 3 серии.
Начало производства седана е90 – 2005 год. Универсал (Е91), купе (Е92) и кабриолет (Е93) пошли в производство в конце 2006 года. Выпуск продолжался в 2007, 2008, 2009, 2010, 2011 гг. , 2012 и 2013 года. За это время машина пережила один рестайлинг. Предоставляем общую информацию о предохранителях и реле bmw e90 с блочными диаграммами и их расположением.
На разных моделях список расположения предохранителей может незначительно отличаться, мы приводим схемы наиболее распространенных модификаций БМВ 3-й серии.
Содержимое
- 1 Блок предохранителей в салоне
- 1.1 Тип 1
- 1.2 Тип 2
Находится в перчаточном ящике (также называемом бардачком). Для доступа поверните две защелки и снимите защитную крышку. Если у вас возникли трудности с этим, посмотрите видео в конце статьи.
На задней стороне защитного кожуха должна быть брошюра с вашим расположением предохранителей и реле. Это выглядит примерно так.

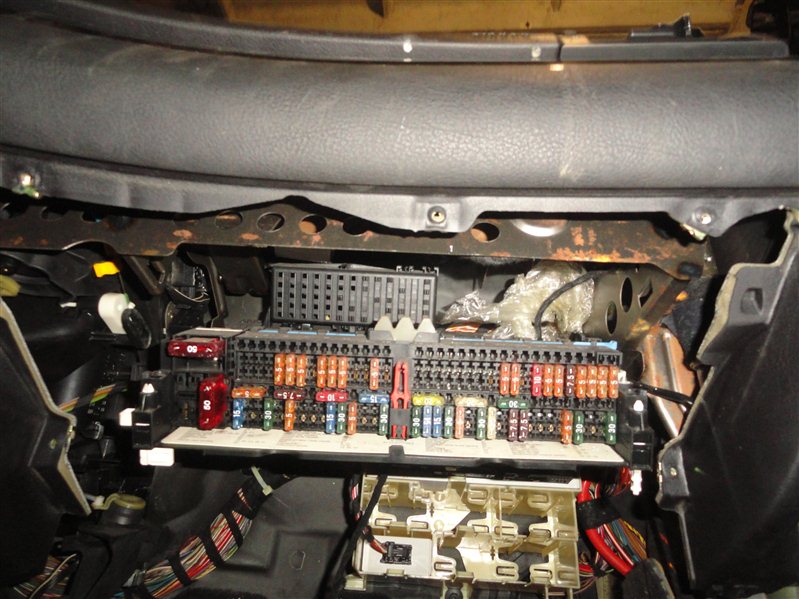

Real photo of the box
Type 1
Assignment
| 1 | Windshield wiper motor relay | |
| 2 | Heated rear window relay | |
| 3 | Rear wiper relay | |
| 4 | ||
| F2 | (5A) Модуль управления антенной | |
| F3 | — | |
| F3 | ( | |
| F3 | ( | |
| F3 | ( | |
| F3 | (5A). | (7,5A) |
| F6 | (15A) Модуль управления передачей (ECM) | |
| F7 | (20A) Модуль управления нагреванием AUSILIAR(5A) | |
| F9 | (10A) Distance control module (cruise control) | |
| F10 | (15A) Tow bar fold control module | |
| F11 | (10A) Audio system | |
| F12 | (20A) | |
| F13 | (5A) | |
| F14 | – | |
| F15 | – | |
| F16 | (15A) Horns | |
| F17 | – | |
| F18 | (5A) CD changer | |
| F19 | (7,5A) | |
| F20 | (5A) | |
| F21 | (7,5A ) | |
| F22 | (10A) Модуль управления расстоянием (Cruise Control) | |
| F23 | (10A) | |
| F24 | (5A). 0039 (10A) | |
| F26 | (10A) Telematics BMW e90 | |
| F27 | (5A) | |
| F28 | (5A) | |
| F29 | (5A) | |
| F30 | (20A) BMW 3 E90 cigarette lighter fuse | |
| F31 | (30A) 08/05: ABS system | |
| F32 | (30A) | |
| F33 | (30A )Электропривод передних сидений | |
| F34 | (30A) Audio system output amplifier | |
| F35 | (20A) 08/05: Engine management | |
| F36 | (30A) | |
| F37 | (30A) Power front seats | |
| F38 | (30A) | |
| F39 | (30A) Windshield wiper | |
| F40 | (20A) | |
| F41 | (30A) | |
| F42 | (30A) | |
| F43 | (30A) Headlamp washers | |
| F44 | (30A) Trailer control module | |
| F45 | (20A) | |
| F46 | (30A) Задняя окна с подогревом | |
| F47 | (20A) | |
| F48 | — | |
| F49 | (30A). (40A) | |
| F51 | (50A) Ignition switch control module | |
| F52 | (50A) | |
| F53 | (50A) | |
| F54 | (60A) Engine management | |
| F55 | – | |
| F56 | (15A) Central locking bmw e90 | |
| F57 | (15A) Central locking | |
| F58 | (5A) | |
| F59 | (5A) Steering column control module | |
| F60 | (7.5A) Air conditioning electronic control unit | |
| F61 | (10A) | |
| F62 | (30A) Power rear power windows | |
| F63 | (30A) | |
| F64 | (30A) Power rear power windows | |
| F65 | (40A) ABS system | |
| F66 | (50A) | |
| F67 | (50A) Air conditioning / heater blower motor control module | |
| F68 | – | |
| F69 | (50A) Cooling fan motor | |
| F70 | – |
Отдельно выделим предохранитель прикуривателя.
Тип 2
Схема
Обозначение
| 1 | Rear wiper relay | ||
| 2 | Windshield wiper motor relay | ||
| 3 | |||
| F1 | (10A) Roll arc control module | ||
| F2 | (5A) | ||
| F3 | — | ||
| F4 | (5A) Модуль управления переключателем зажигания | ||
| F5 | (20A) Топливный насос | ||
| F6 | (15A). Подраздел.08/07 Horns | ||
| F17 | (10A) | ||
| F18 | (5A) Antenna selection control module | ||
| F19 | (7.5A) Anti-theft system | ||
| F20 | (5A) | ||
| F21 | (7,5A) | ||
| F22 | (10A) Distance control module (cruise control) | ||
| F23 | (10A) | ||
| F24 | ( 5A) Модуль управления системой контроля давления в шинах | ||
| F25 | (10A) Seat belt monitor | ||
| F26 | (10A) Topic | ||
| F27 | (5A) | ||
| F28 | (5A) | ||
| F29 | (5a) Сиденья с подогревом | ||
| F30 | (20a) Сигарета LIGHTER | ||
| F31 | (20A) Multimedia Control Module | (20A) Multimedia Control Module | (20A) FER). 0040 |
| F33 | (5A) | ||
| F34 | (5A) CD changer | ||
| F35 | (30A) ABS system | ||
| F36 | (30A) | ||
| F37 | (10A) | ||
| F38 | (30A) | ||
| F39 | (30A) | ||
| F40 | (7.5A) | ||
| F41 | (30A) | ||
| F42 | (40A) | ||
| F43 | (30A) Headlamp washers | ||
| F44 | (30A) Trailer control module | ||
| F45 | (40A) | ||
| F46 | (30A) Нагретое заднее стекло | ||
| F47 | (20A) Трейлер | ||
| F48 | — | ||
| FOME | 40404043(30A) 08.0039 F50 | (10A) ECM | |
| F51 | (50A) Ignition switch control module | ||
| F52 | (20A) | ||
| F53 | (20A) | ||
| F54 | ( 30A) Модуль управления трейлером | ||
| F55 | — | ||
| F56 | (15A) Центральная блокировка | ||
| F57 | . 0039 (5A) | ||
| F59 | (5A) Steering column control module | ||
| F60 | (7.5A) Electronic Air Conditioner Control Unit | ||
| F61 | (10A) | ||
| F62 | (30a) Питание задних питания Windows | ||
| F63 | (30A) | ||
| F64 | (30A) Мощные задние силовые окна | ||
| F65 | |||
| F65 | 9 (40A) | ||
| F65 | .9 (40A) | ||
| F65 | 9.0038 | F66 | (50A) |
| F67 | (30A) A / C / Модуль управления двигателем нагревателя | ||
| F68 | (40A) | ||
| F68 | (40A) | F68 | . |
| F70 | – | ||
| F71 | (20A) Trailer electrical connector | ||
| F72 | – | ||
| F73 | – | ||
| F74 | (10A) | ||
| F75 | (10A) | ||
| F76 | (20A/30A) | ||
| F77 | (30A) | ||
| F78 | (30A) | ||
| F79 | (30A) | ||
| F80 | – | ||
| F81 | (30A) Trailer control module | ||
| F82 | – | ||
| F83 | – | ||
| 08/07: Engine management | |||
| F89 | Spare | ||
| F90 | Spare | ||
| F91 | Spare | ||
| F92 | Spare | ||
| F93 | Spare | ||
| F94 | Запасной | ||
| F95 | Запасной |
За прикуриватель отвечает предохранитель №30 на 20А.
2004-2013 BMW 3-Series Предохранители, расположение, схема, схема, список
ByRushit Hila • Сертифицировано ASE Обновлено:
В этом руководстве показано расположение предохранителей на BMW 3-й серии E90/E91/E92/E93.
Что вам понадобится
Бестселлер №1
Набор ножевых предохранителей Nilight, 120 шт. 5, 7,5, 10, 15, 20, 25, 30 А, обычные мини-предохранители для банкоматов/автоматов…
В комплект входят 120 шт. Тип посадки Универсальная посадка
$8,99
Сменные предохранители BMW.
Расположение предохранителей
Предохранители расположены за перчаточным ящиком на приборной панели. Чтобы получить доступ к предохранителям на BMW 3-й серии, откройте дверь пассажира.
Откройте перчаточный ящик. Вы увидите два пластиковых круглых винта. Поверните их против часовой стрелки, чтобы разблокировать.
Это позволит вам снять панель.

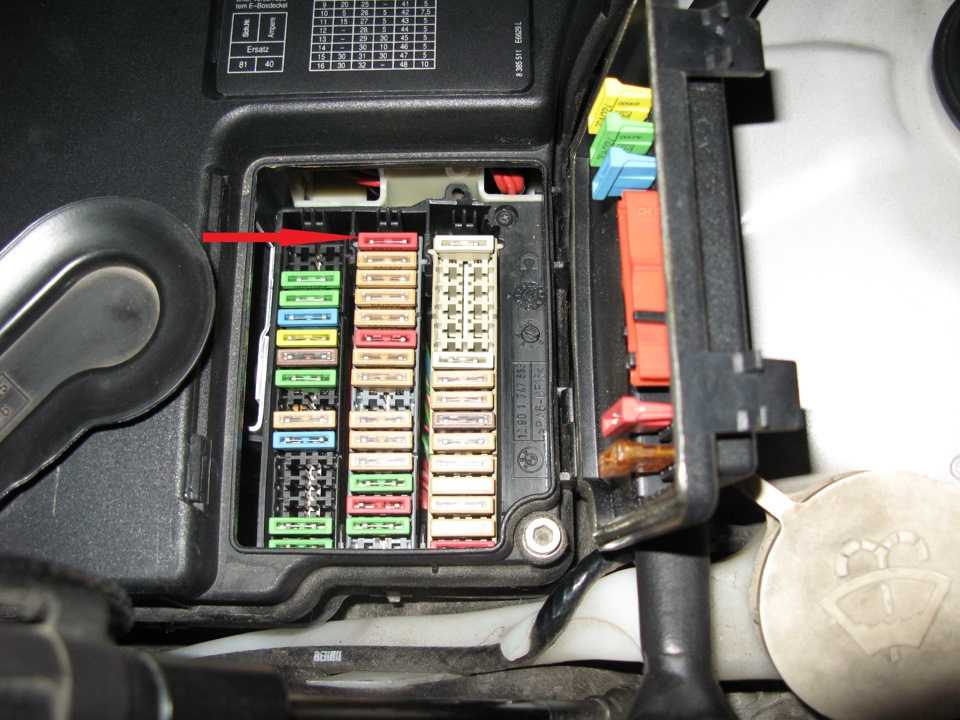

За перчаточным ящиком вы увидите предохранители и реле вашего BMW. Трудно добраться до панели предохранителей. Используйте съемник для предохранителей, чтобы удалить предохранители.
Схема и расположение предохранителей BMW 3 серии
Ниже приведена справочная таблица, в которой показаны обозначения предохранителей для автомобилей BMW 3 серии.
Точная таблица предохранителей в вашем BMW 3-й серии может отличаться. Таблица предохранителей может меняться в зависимости от года выпуска и разных комплектаций.

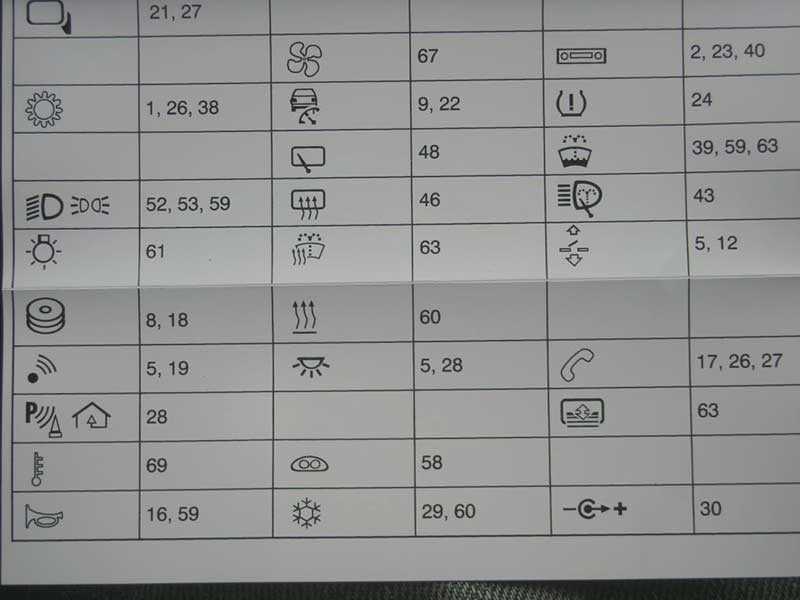

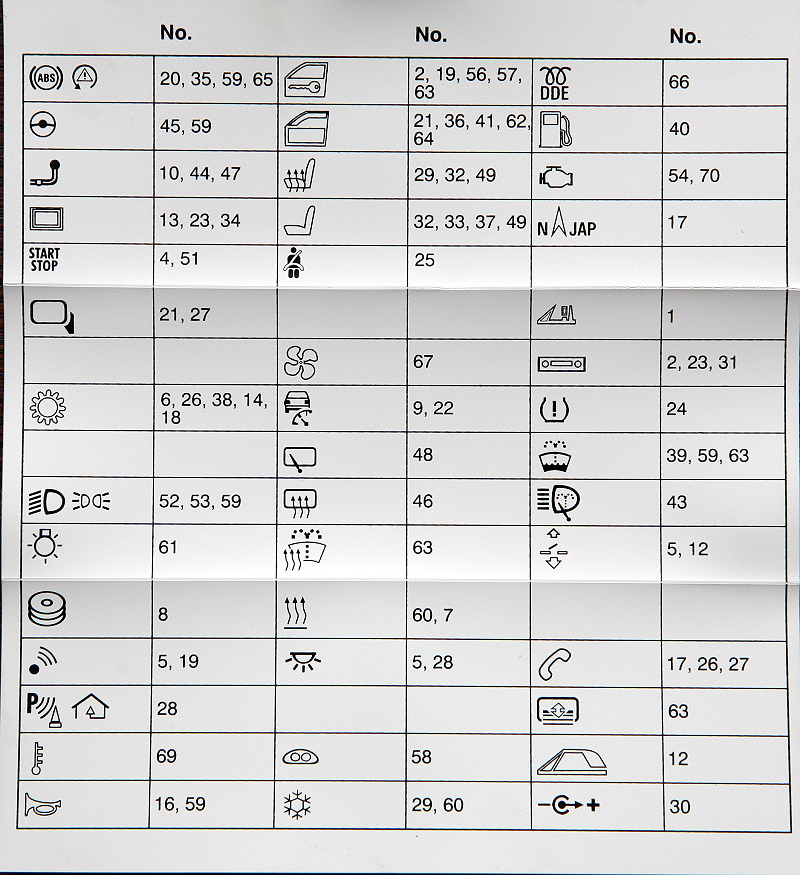

Предохранители в вашем автомобиле зависят от опций, установленных на вашем BMW. Проверьте руководство пользователя или расположение предохранителей на вашем BMW 3-й серии. Конкретный список предохранителей будет напечатан либо на задней стороне крышки предохранителей, либо на листе бумаги, помещенном в блок предохранителей.
| Предохранитель | Ампер | |
| 1 | РЕЛЕ: Стеклоочиститель заднего стекла | |
| 2 | РЕЛЕ: Электродвигатель стеклоочистителя | |
| 3 | ||
| F1 | Модуль управления дугой безопасности | 10 |
| F2 | 5 | |
| F3 | – | |
| F4 | Модуль управления выключателем зажигания | 5 |
| F5 | Топливный насос (FP) | 20 |
| F6 | Модуль управления коробкой передач (TCM) | 15 |
| F7 | Модуль управления дополнительным отопителем | 20 |
| F8 | Выходной усилитель аудиоблока | 20 |
| F9 | Модуль управления дистанцией круиз-контроля | 10 |
| F10 | Модуль управления втягиванием фаркопа | 15 |
| F11 | Аудиоблок | 10 |
| F12 | 20 | |
| F13 | Модуль управления системой контроля давления в шинах | 5 |
| F14 | – | |
| F15 | AC Датчик чистоты воздуха на впуске | 5 |
| Ф16 | Звуковой сигнал | 15 |
| Ф17 | 10 | |
| Ф18 | Модуль управления выбором | 5 |
| Ф19 | Система сигнализации | 7,5 |
| F20 | 5 | |
| F21 | 7,5 | |
| F22 | Модуль управления дистанцией круиз-контроля | 10 |
| Ф23 | 10 | |
| Ф24 | Модуль управления системой контроля давления в шинах | 5 |
| Ф25 | Блок управления выдвижным устройством ремня безопасности | 10 |
| Ф26 | Телематика | 10 |
| Ф27 | 5 | |
| Ф28 | 5 | |
| Ф29 | Обогрев сиденья | 5 |
| Ф30 | Предохранитель прикуривателя | 20 |
| Ф31 | Модуль управления мультимедиа | 20 |
| Ф32 | Модуль управления регулировкой сиденья слева спереди | 30 |
| Ф33 | 5 | |
| Ф34 | CD-чейнджер | 5 |
| Ф35 | АБС | 30 |
| Ф36 | 30 | |
| Ф37 | 10 | |
| Ф38 | 30 | |
| Ф39 | 7,5 | |
| Ф40 | 30 | |
| Ф41 | ||
| Ф42 | 40 | |
| Ф43 | Омыватели фар | 30 |
| Ф44 | Модуль управления прицепом | 30 |
| Ф45 | 40 | |
| Ф46 | Обогрев заднего стекла | 30 |
| Ф47 | Розетка для прицепа | 20 |
| Ф48 | – | |
| Ф49 | Модуль управления регулировкой сиденья, правый передний | 30 |
| Ф50 | Модуль управления двигателем (ЕСМ) | 10 |
| Ф51 | Модуль управления выключателем зажигания | 50 |
| Ф52 | 20 | |
| Ф53 | 20 | |
| Ф54 | Модуль управления прицепом | 30 |
| Ф55 | – | |
| Ф56 | Центральный замок | 15 |
| Ф57 | Центральный замок | 15 |
| Ф58 | 5 | |
| Ф59 | Модуль управления функциями рулевой колонки | 5 |
| Ф60 | Модуль управления переменным током | 7,5 |
| Ф61 | 10 | |
| Ф62 | Задние электростеклоподъемники | 30 |
| Ф63 | 30 | |
| Ф64 | Задние электростеклоподъемники | 30 |
| Ф65 | АБС | 40 |
| Ф66 | 50 | |
| Ф67 | Модуль управления вентилятором кондиционера/отопителя | 30 |
| Ф68 | 40 | |
| Ф69 | Двигатель вентилятора охлаждающей жидкости двигателя | 50 |
| Ф70 | – | |
| Ф71 | Розетка для прицепа | 20 |
| Ф72 | – | |
| Ф73 | – | |
| Ф74 | 10 | |
| Ф75 | 10 | |
| Ф76 | 20 | |
| Ф77 | 30 | |
| Ф78 | 30 | |
| Ф79 | 30 | |
| Ф80 | – | |
| Ф81 | 30 | |
| Ф82 | – | |
| Ф83 | – | |
| Ф84 | Омыватели фар | 30 |
| Ф85 | – | |
| Ф86 | – | |
| Ф87 | – | |
| Ф88 | Управление двигателем | 20 |
| Ф89 | Запасной | |
| Ф90 | Запасной | |
| Ф91 | Запасной | |
| Ф92 | Запасной | |
| Ф93 | Запасной | |
| Ф94 | Запасной | |
| Ф95 | Запасной |
Данное руководство относится к BMW 3-й серии 2004-2013 гг.
