Основные отличия масляных и газо-масляных амортизаторов. Фото с intermarket42.ru
Многие славные российские авто-владельцы сейчас находятся в раздумьях – купить мягкие масляные или брутальные газо-масляные амортизаторы? Газ даёт преимущества, но не любит минусовую температуру. Предел компетенции зимы наступает уже раньше, чем через неделю, следовательно, газо-масляные амортизаторы становятся ещё более актуальными.

Очень популярны сегодня на рынке чудодейственных устройств по гашению колебаний автотранспортных средств амортизаторы «каяба» (KYB). Усиленные «каяба premium» уже успели создать о себе положительную молву. Но выбор между маслом и газо-маслом (особенно усиленным) зависит, в первую очередь, от преобладающего характера езды и от веса автотранспорта.

Раз мы коснулись темы усиленных амортизаторов, то они отлично подойдут джипам, кроссоверам и доблестным рыцарям российского бездорожья. Бездорожье заставляет нас ставить чуть более дорогие газо-масляные амортизаторы потому, что абсорбирующие свойства, благодаря уплотняющемуся в пружине газу, усиливаются. Газ, закачанный под давлением, в среднем, 28 атмосфер, изолирован от масла специальными мембранами.

Благодаря высокому давлению газа, поршень находится в состоянии постоянной «поджатости», и это даёт большое преимущество – быстрое реагирование на ухабы, ямы и другие неровности. Однотрубные амортизаторы, благодаря сжатому газу, не так сильно нагреваются при активной работе, да и теплоёмкость у них сама по себе становится выше. Те, кто немного помнит физику, поймут – почему.

Теперь поговорим о простых масляных амортизаторах. Масло от чрезмерно продолжительного колебания поршневого цилиндра вспенивается. Пузырьки воздуха превращают это месиво в плотную и бесполезную эмульсию. Поэтому мягкие и приятные масляные амортизаторы как нельзя лучше подойдут для трассы.

Газонаполненная гадравлика, безусловно, способна продлить срок службы амортизатора. На сайте https://shocks-online.ru/ фигурирует информация о том, что на дорогах стран Западной Европы газо-маслянный амортизатор «KYB (Каяба) Premium» сохраняет все технические характеристики даже после 100 тысяч километров пробега. Российские автолюбители делятся опытом, говоря, что эта продукция служит, в среднем, восемь лет. Неплохой срок, особенно, если сравнивать с устаревшими видами гидравлики.

Но многих интересует другой существенный вопрос – как отличить оригинальные стойки каяба от подделки
? Некоторые отличительные признаки отдельных артикулов не всегда очевидны. Соответственно, наибольшее внимание стоит уделить ритейлеру. Если он готов предоставить официальную гарантию, значит, вы имеете дело с заявленным каяботорговцем.

Добавь комфорта: выбираем правильные амортизаторы

При замене амортизаторов в автомобиле, его поведение на дороге может кардинально измениться. Один и тот же автомобиль с разными амортизаторами может приобрести жесткий характер спортивного авто, а может и плавность хода бизнес-класса.

Но, безусловно, амортизаторы — это, прежде всего, безопасность автомобиля, а уж потом комфортные условия для водителя и пассажиров.

Вопреки распространенному мифу среди автовладельцев, амортизаторы не поддерживают кузов автомобиля — эта функция пружин. Амортизаторы сокращают количество и амплитуду колебаний пружин. Представьте, если бы машину оснащали одними пружинами, то после любого скачка на кочке, она бы долго и безустанно раскачивалась. Это привело бы к неконтролируемым колебаниям кузова, постоянно изменяющемуся центру тяжести, и плохим сцеплением колес с дорогой, что совершенно небезопасно.

Работу амортизаторов можно сравнить с работой обычных масляных насосов. Колеблющаяся подвеска приводит в движение шток амортизатора, в то время, как жестко закрепленный на нем поршень сжимает масло, находящееся в одной из частей напорного цилиндра. В результате масло как бы продавливается через крохотные отверстия — жиклеры в полость, находящуюся за поршнем. Так как через жиклеры просачивается очень маленькое количество масла, это приводит поршень к замедлению, за счет чего мы и получаем замедление колебания подвески.

Если нагрузка достаточно резкая и носит ударный характер, то пропускной способности жиклеров не хватает, и в это время открываются специальные клапаны, пропускающие основную часть масла. В этом случае, усилие, которое направлено на гашение кузовных колебаний напрямую зависит от того, с какой скоростью перемещается подвеска: чем быстрее ее перемещения — тем большее сопротивление оказывает амортизатор.

Разделяют амортизаторы по 2 параметрам. Основной параметр — состав рабочего вещества (масляные, газо-масляные и газовые). Но по сути, внутри абсолютно любых амортизаторов обязательно присутствует масло.

Второй параметр определяет количество трубок (полостей) в составе амортизатора. Существуют двухтрубные (масляные и газо-масляные) и однотрубные (газовые амортизаторы). Отдельно выделяют спортивные модели, в которых регулируется степень жесткости.

Масляные амортизаторы

У масляных амортизаторов наиболее простая конструкция, и как следствие они довольно надежны. Но их существенный недостаток заключается в том, что при определенной эксплуатации авто, они недостаточно эффективны.

— Во время достаточно быстрой езды по неровным дорогам, поршень резко перемещается, способствуя возникновению кавитационных пузырьков, что приводит к вспениванию масла. За счет этого снижается пропускная способность клапанов, через которые проходит масло, и в результате мы получаем практически полное отсутствие пружинящих свойств амортизатора.

Если же вы по большей части эксплуатируйте автомобиль по загородным дорогам, и вам сложно удержаться от скоростной езды, то вам стоит обратить внимание на газо-масляные амортизаторы.

Газо-масляные амортизаторы

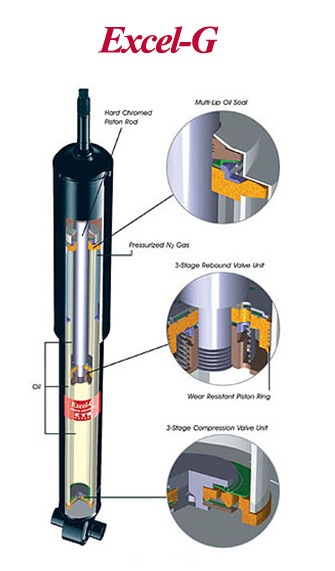

Газо-масляные амортизаторы, как и масляные, состоят из двух цилиндров, помещенных один в другой. В верхнюю часть полости резервного цилиндра помещают азот. Небольшого давления (2,5−5 бар) вполне достаточно для увеличения эффективности амортизаторов. Чем выше давления газа внутри амортизатора на масло — тем быстрее их реакция. Но при этом, используя такие амортизаторы, мы получаем значительно более жесткую подвеску авто.

Достоинства газо-масляных амортизаторов заключаются в том, что при низкой амплитуде колебаний подвески они обеспечивают лучшую амортизацию. Так же в этих видах амортизаторов образование вспенивания и появление пузырьков сведено к минимуму, следовательно, газо-масляные амортизаторы наиболее эффективны при быстрой езде и на загородных дорогах.

Газовые амортизаторы

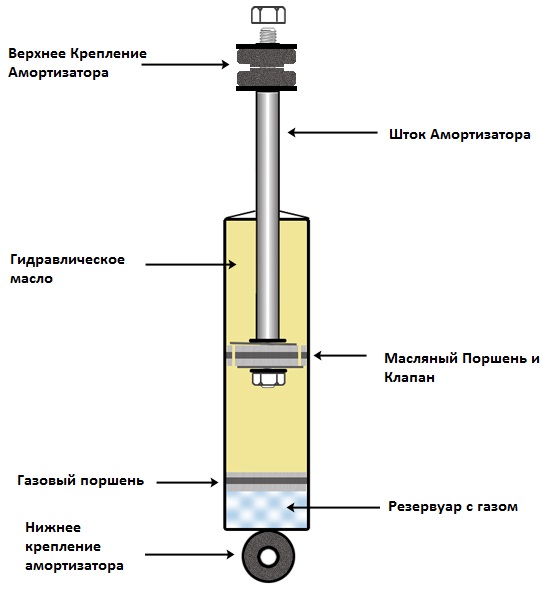

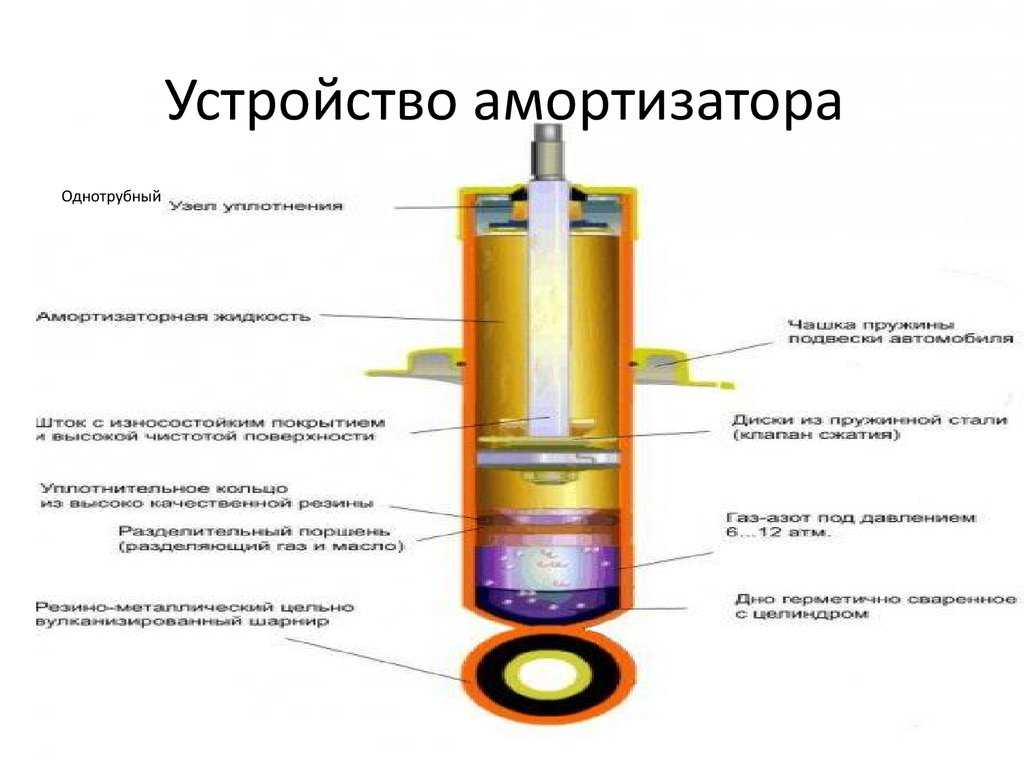

Газовые амортизаторы состоят из одного цилиндра, внутри которого находится газ под давлением около 25 бар. Газ от масла здесь отделяет плавающий поршень. Благодаря высокому давлению газа, масло практически не вспенивается, а перегородка (плавающий поршень) исключает полностью возможность их смешивания.

Достоинством газовых амортизаторов является мгновенная реакция устройства на изменение режима движения колес, что обеспечивает ощутимое улучшение управляемости. Но, отчасти, это является и минусом. В автомобиле с такими амортизаторами вы почувствуете в прямом смысле на себе все кочки и неровности. Поэтому газовые амортизаторы выбор тех, кому важно уверенно держать любую дорогу даже на высоких скоростях, вопреки собственному комфорту.

Когда пора менять амортизаторы

Срок жизни амортизаторов зависит:

— от общего состояния подвески

— от дорог, на которых эксплуатируется автомобиль

— от стиля и манеры езды

В среднем, правильно установленные амортизаторы прослужат около 3−4 лет при среднем пробеге в 25 тысяч км в год. Сегодня практически все СТО предлагают услугу по диагностике амортизаторов, но можно и самому понять по ряду причин, что пора менять амортизаторы:

— прежде всего, это увеличение тормозного пути

— снижению безопасной скорости в момент вхождения в поворот

— уменьшение скорости, при которой начинается аквапланирование в дождливую погоду.

Как мы видим, признаки, по которым можно определить износ амортизатора, довольно серьезные. Поэтому не стоит пренебрегать своей безопасностью, и проводить диагностику ходовой каждые 20 тыс. км.

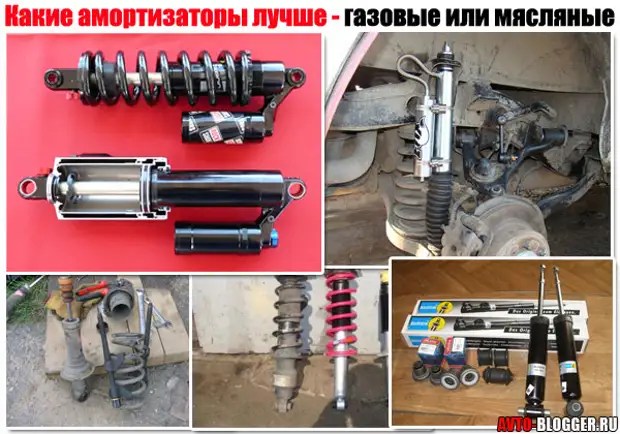

Газ или масло — выбираем стойки.

Что лучше выбрать — газовые или масляные амортизаторы? Или может быть газомасляные? Газовый или масляный

Амортизатор – незаменимая часть подвески современного автомобиля. Без него эксплуатация машины в условиях постоянной вертикальной раскачки будет невозможна.

Амортизаторы снижают частоту колебаний пружин, поддерживающих кузов автомобиля, и делают его движение по неровностям дорог более плавным.

На сегодняшний день рынок амортизаторов представлен широчайшим ассортиментом продукции, поэтому вопрос о том, какие амортизаторы самые надежные и безопасные – гидравлические или газовые – не теряет своей актуальности. Каждый тип амортизаторов имеет свои особенности, преимущества и недостатки.

Гидравлические амортизаторы выполняют функцию значительного уменьшения амплитуды колебаний подвески при сжатии или расслаблении. Гидравлический амортизатор состоит из рабочего цилиндра, компенсационной камеры, штока с поршнем, направляющей втулки и амортизационной жидкости – масла.

Эффект гашения колебаний достигается за счет масла, которое, двигаясь из одной части амортизатора в другую, принимает на себя сопротивление пружин, тем самым гася их разрушительную силу.

Недостатки гидравлических амортизаторов:

• Низкая теплоотдача: при длительной езде масляная жидкость в амортизаторе может перегреться и потерять свои связующие свойства, что приведет к потере эффективности его работы
• Низкая эффективность при эксплуатации автомобиля на неровных дорогах при частом резком перемещении поршня масло смешивается с пузырьками воздуха, вязкость его снижается, что негативно влияет на работу амортизатора и способно вывести его из строя

Главные преимущества гидравлических амортизаторов заключаются в их доступной цене и небольших размерах.

Газонаполненные амортизаторы отличаются от гидравлических тем, что компенсационную камеру в них заполняет газ, который закачивается туда под высоким давлением. Этим обусловлено существенное преимущество газовых амортизаторов над масляными – высокое давление заставляет поршень всегда находиться в поджатом состоянии, благодаря чему при преодолении неровностей дороги жесткость амортизатора меняется нелинейно, обеспечивая тем самым лучшую управляемость автомобилем.

При выборе амортизатора можно руководствоваться разными критериями условиями эксплуатации автомобиля, стилем управления, взглядами на уровень жесткости и удобства.

За исправностью любого амортизатора необходимо следить, потому что в случае его выхода из строя существенно ухудшается качество сцепления шин автомобиля с дорожным полотном, что снижает его устойчивость и управляемость при движении по дороги с неровностями, в поворотах, а также увеличивает тормозной путь. Кроме того, ускоряется износ всех деталей подвески и тормозных механизмов.

Во избежание негативных последствий неисправные амортизаторы подлежат обязательной замене или ремонту.

Для продления срока службы резиновые уплотнения амортизаторов рекомендуется обрабатывать компаундом на основе силиконового масла. Эта смазка предотвращает рассыхание и растрескивание резины, обладает стойкостью к воде и большинству химикатов.

Для монтажа/демонтажа амортизаторов эффективно используются материалы EFELE.

Например, для демонтажа амортизаторов идеально подойдет универсальная смазка
. Это средство образует на поверхностях устойчивую влагоотталкивающую пленку, отлично вытесняет воду. Универсальная смазка EFELE UNI-M SPRAY представляет собой дисперсию твердых смазок в минеральном масле. Она обладает высокими проникающими свойтсвами и хорошо размягчает ржавчину, что в значительной степени облегчает демонтаж. При этом EFELE UNI-M SPRAY обладает хорошими смазывающими свойствами, что защищает амортизаторы от износа.

Универсальная смазка EFELE UNI-M Spray сочетает в себе свойства, которые не удается соединить в себе другим универсальным смазкам. С одной стороны, она легко проникает к самым труднодоступным узлам, с другой – не вытекает из зоны трения.

Несущая способность и противоизносные свойства универсальной смазки EFELE UNI-M Spray усилены за счет введения в ее состав твердых антифрикционных наполнителей. Присутсвие ингибиторов коррозии обеспечивают дисперсии отличные антикоррозионные свойства.

Амортизатор, элемент ходовой части в машине, служит для снижения толчков маневренных элементов автомобиля, например колес, подвески. Используется он вместе с рессорами, обеспечивая комфорт во время движения, особенно на плохой дороге, предотвращая неприятную вибрацию. При износе передних амортизаторов, увеличивается тормозной путь примерно на 50%.

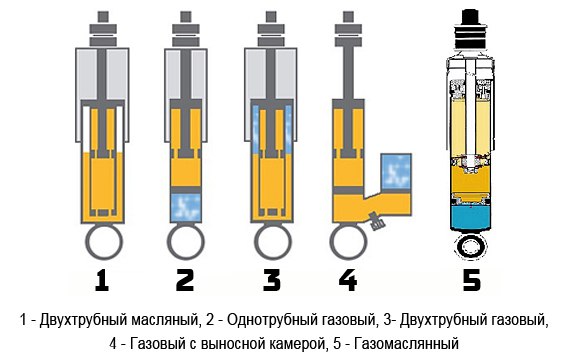

Разновидности конструкций амортизаторов

Амортизмтор обеспечивает комфорт во время движения, особенно на плохой дороге, предотвращая неприятную вибрацию.

Амортизаторы бывают нескольких видов:

• масляный;
• однотрубный газовый;
• двухтрубный газовый;
• газомасляный.

В этой статье подробно описаны преимущества и недостатки популярных амортизаторов.

Амортизатор масляный

Это механизм, в котором полость заполнена специальным маслом. Металлический шток приводит в действие поршень в цилиндрическом корпусе. Пружина подвески держит поршень, но при движении по неровной дороге шток опускается, масло сжимается, поступает и остается в надпоршневой полости.
Так, масло перемещается по очереди по камерам, и шток производит гашение вертикальных колебаний пружины. За счет этого машину меньше качает.
Главное качество масляного амортизатора – это мягкость в работе. Пассажиры практически не чувствуют резкой тряски и толчков при движении по кочкам и ямкам.
Но на крутых поворотах и на высокой скорости машину кренит. Может возникнуть ситуация в управлении. И еще такое несовершенство масляных амортизаторов – закипание масла (эффект кавитации).

Газонаполненный амортизатор

Газомаслянный амортизатор Монро

В газовом демпфере цилиндр поделен на две части. В верхнюю полость цилиндра заливается рабочая жидкость. Камера в нижней части содержит сжатый газ. Масло и газ помещены в одной полости, хотя и в отдельных камерах. Такой амортизатор называется однотрубным.

Чаще всего газовые стойки ставят на внедорожники, которые в основном ездят по большому бездорожью.

Существенные преимущества газового однотрубного амортизатора – это отсутствие кавитации. Так же, машину на поворотах не кренит даже на больших скоростях. Чаще всего газовые стойки ставят на внедорожники, которые в основном ездят по большому бездорожью.
Но у этих стоек есть и изъян: жесткость при движении очень ощутима пассажирам в салоне. Особенно, если дорога в рытвинах. От этого страдает и подвеска. Жесткость происходит от большого давления газа, что обеспечивает надежное сцепление с дорогой на высокой скорости.
Помимо однотрубного существует еще и двухтрубный газовый амортизатор. У него две полости: рабочая и компенсационная. Считается самым эффективным.
Достоинства такого амортизатора: хорошее сцепление с дорогой, масла хватает на несколько лет.
Недостатки: вспенивание, мешающее охлаждению, что в свою очередь ведет к сложному управлению машиной и автомобиль заваливается на поворотах.
При установке газовых амортизаторов, («включить»). Это увеличит их срок эксплуатации.

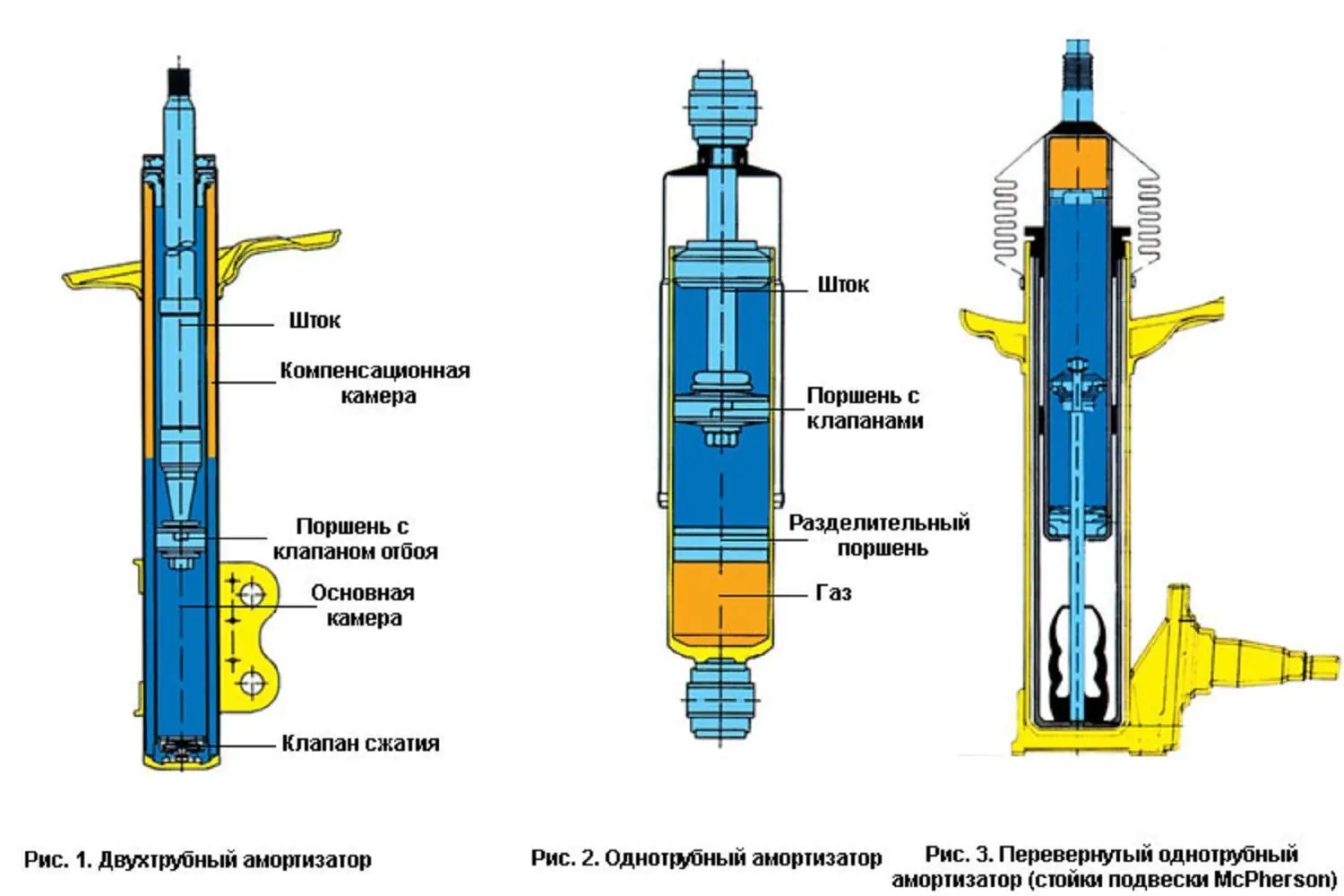

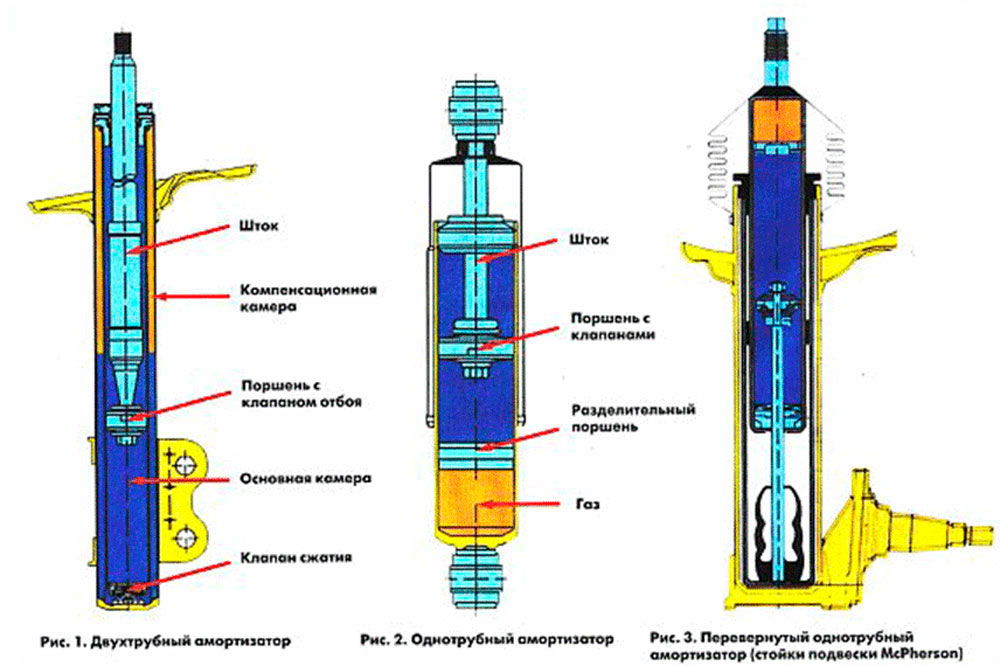

Какие амортизаторы лучше, однотрубные или двухтрубные

Единственный недостаток однотрубных амортизаторов – это высокая цена. Так же не рекомендуется устанавливать на машину, способную развивать высокую скорость.
Двухтрубным амортизаторам присуща большая выносливость. Находясь в нагретом состоянии, масло не вскипает. К тому же и цена ниже.

Какие амортизаторы лучше: газовые или масляные

Комплект амортизаторов BOGE

Строго говоря, популярны обе модефикации. Но преимущество все-таки остается за газовыми моделями. Они более надежны, редко протекают и ломаются. Лучше переносят нагрузки по температуре и давлению. Но если задаться вопросом, какие стойки мягче, газовые или масляные, то ответ останется за вторым вариантом. Масляные демпферы и более упругие, что дает лучшую управляемость машиной. За счет того, что они используют только масло, они на много мягче, энерционны.

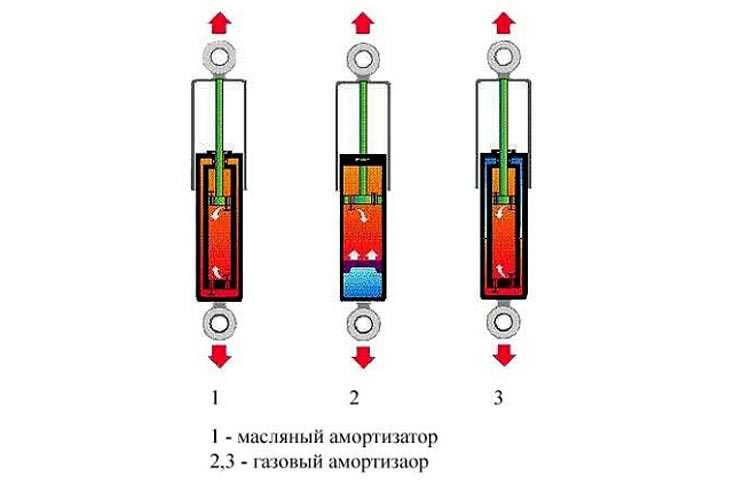

Чем же отличается газовый амортизатор от масляного? Прежде всего конструкцией. К тому же газовый демпфер предназначен для скоростной езды по ровной дороге. А масляные — больше подходят к перемещению по разбитым дорогам, но на невысокой скорости.
Решая такой вопрос: какие стойки амортизаторов лучше газовые или масляные, прежде всего стоит вспомнить рекомендации производителя автомобиля. Лучшие амортизации будут штатные.

Масляные амортизаторы больше подходят к перемещению по разбитым дорогам, но на невысокой скорости.

Многие автомобилисты отдают предпочтение газовым амортизаторам. Стоит рассмотреть отличие газового амортизатора от масляного:

• наличие жесткой подвески для быстрой езды;
• идеальное сцепление с дорогой;
• защита машины от аквапланирования;
• и при всех этих достоинствах будет тряска на неровной дороге.

Так какие амортизаторы лучше: газ или масло? Все-таки водители недолюбливают масляные амортизаторы. А причина в том, что на морозе масло долго прогревается, из-за чего поездка бывает совсем некомфортна. К тому же, при долгой и быстрой езде масло может завоздушиться и привести к .

Газомасляные амортизаторы

Амортизаторы SACHS

Это тоже газовый амортизатор, устройство почти как у масляного, имеет два цилиндра. По своим техническим характеристикам он мягче своих собратьев. В основном используется на легковых автомобилях.
Достоинства этой стойки: нет больших кренов на поворотах. Масло не закипает и срок эксплуатации деталей увеличивается. Предназначена для повседневных поездок. Эта стойка является универсальной, можно применять повсеместно, но все же лучше ездить по городу.

Какие амортизаторы лучше поставить

В отличие от масляных, газомасляные амортизаторы обеспечивают лучшую управляемость машиной. Они более надежны, а работают так же мягко, как масляные, привнося комфорт в салон. Они более защищены от пробоя.

В отличие от масляных, газомасляные амортизаторы обеспечивают лучшую управляемость машиной.

Какие амортизаторы лучше: масляные или газомасляные, сказать сложно.
Необходимо брать во внимание заводские настройки механизма, размеры и другие особенности. Не стоит пренебрегать изучением технических характеристик своей машины. Производителем точно рассчитывается подвеска и, естественно к автомобилю подходят штатные амортизаторы.

При установке амортизатора с усиленными характеристиками, увеличивается нагрузка на ходовую часть. Приобретая газовые или газомасляные амортизаторы, следует серьезно обращать на это внимание, и подбирать стойки, идентичные штатным.
И все же, решение какой амортизатор лучше выбрать остается за покупателем. Если эксплуатация автомобиля происходит на бездорожье, то лучше приобретать мягкие виды. На хорошее, ровное дорожное покрытие – жесткие.

Самые лучшие амортизаторы для машины

Амортизаторы Каяба считаются лучшими

На сегодняшний день существуют ведущие фирмы производители, которые выпускают качественные амортизаторы для автомобилей:

Какие лучше ставить амортизаторы определяется из их технических параметров: для определенной марки машины и метода вождения.

• KAYABA Япония;
• KONI Нидерланды;
• MONROE Бельгия;
• SACHS Германия;
• BOGE Германия;
• GABRIEL совместно Франция и Америка;
• DELCO Америка.

На авторынке есть много амортизаторов разного производства. И решение вопроса, какие лучше ставить амортизаторы определяется из их технических параметров: для определенной марки машины, для комфортного или спортивного метода вождения. Это все на усмотрение водителя.

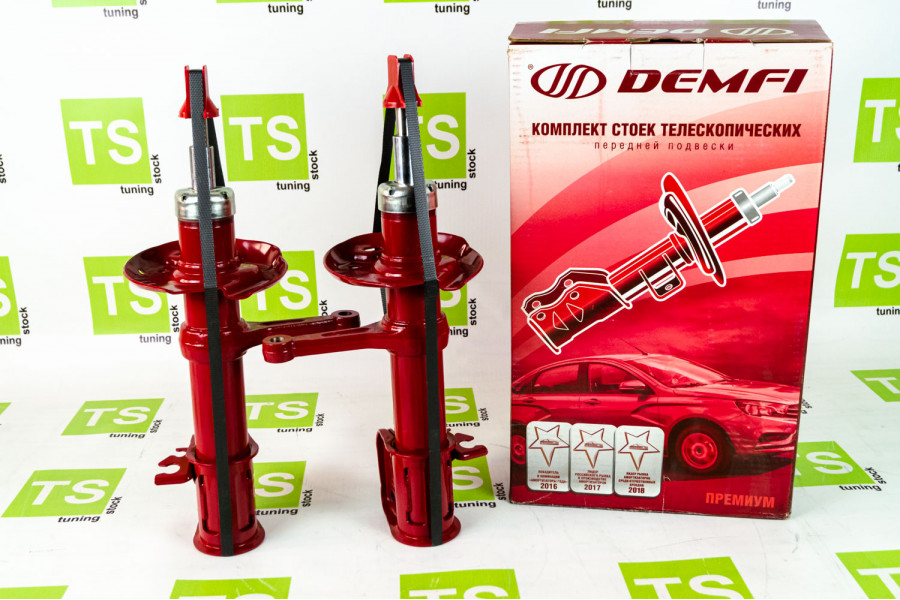

Какие передние амортизаторы лучше

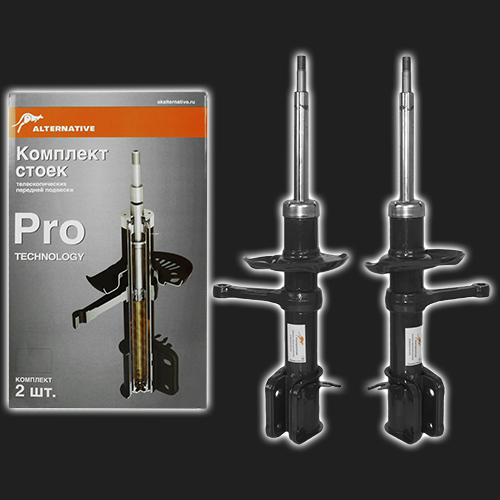

Например, передние амортизаторные стойки TM «SUPER TRAFFIC» серии “PROJECT”, гидравлические, разборные, саморегулирующиеся. Стойки и амортизаторы работают и мягко и комфортно на малых скоростях, и жестко.
С точностью определить, какие стойки амортизаторов лучше – не возможно. Выбирают амортизаторы по индивидуальным причинам. В машине постоянно что-то изнашивается, что-то надо менять, в том числе и амортизаторы. Главное – это безопасность, из этого и надо исходить.

Заключение

Как решить, какие амортизаторы лучше: газовые или масляные, или газомасляные? Сказать определенно на этот счет не просто. Характеристики могут быть разные в зависимости от производителя. Для европейского региона России амортизаторы поставляются из Испании, а в Сибирь — из Японии, рассчитанные на специальные климатические условия данной области.

Одним из важнейших узлов ходовой части современного автомобиля являются амортизаторы. Появились эти важные технические элементы в начале прошлого столетия. Именно тогда инженеры задались вопросом о дополнительной мягкости подвески. Перед изобретателями не стояла проблема выбора, какие амортизаторы лучше — газовые или масляные; они решали более сложные задачи, связанные с безопасностью езды на машине.

Немного истории

На заре машиностроения продольная раскачиваемость общей конструкции кузова автомобиля была существенной проблемой. Это сейчас мы выбираем, какие амортизаторы лучше: газовые или масляные, а тогда корпус машины держался на пружинах. И их конструкция не вполне соответствовала технологическим критериям безопасности. Описанные недостатки особенно чувствовались в легковых автомобилях. Колесо, попадающее даже в небольшую ямку, создавало дополнительную нагрузку на пружину или систему рессор. А это приводило к очень быстрому их износу. О комфорте пассажиров, находящихся внутри салона, не было и речи.

Поэтому все работы по увеличению скоростных режимов автомобилей заходили в тупик. Специалисты многих конструкторских бюро задумались над созданием демпфера, который смог бы снять часть нагрузки с основной подвески. Именно эта идея была блестяще реализована в создании первых амортизаторов. Со временем было создано несколько амортизирующих конструкций, наиболее удачной из которых оказалась «Макферсон». Инженеры до сих пор не задумываются, какие амортизаторы лучше, а используют эту систему и в современных автомобилях.

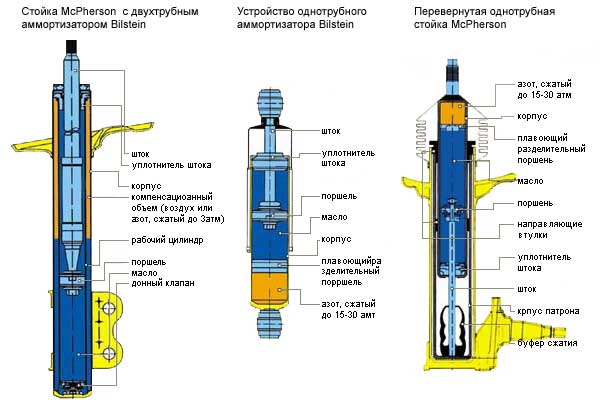

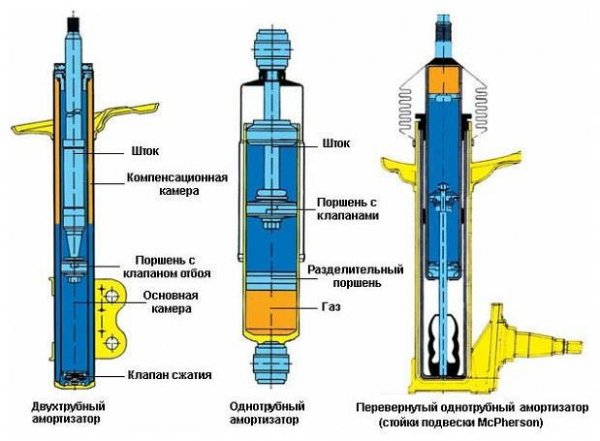

Конструкции амортизаторов

Итак, главным элементом сглаживания движения является сам амортизатор, или «стойка», как именуют его в народе. Современный рынок предлагает огромное количество таких агрегатов. Как не заблудиться в этом обширном сегменте бизнеса? Какие амортизаторы лучше — газовые или масляные? Как купить то, что нужно именно вашему автомобилю? И, наконец, как избежать дополнительных финансовых затрат? Это станет ясно, если вникнуть как следует в характеристики этих изделий.

Сегодня существует две разновидности упомянутых механизмов: гидравлические и газовые. Есть ещё третий вариант, комбинированный (так называемые газомаслянные амортизаторы). Но он довольно редко встречается, потому поговорим о двух основных. Стоит отметить, что все эти разновидности имеют как своих поклонников, так и критиков со стороны автолюбителей. Попробуем разобраться, какие амортизаторы лучше.

Масляный амортизатор

Современные производители автомобилей чаще всего используют гидравлические амортизаторы. Их еще называют масляными, так как рабочей жидкостью внутри корпуса стойки является специальное масло. Такой механизм состоит из рабочего цилиндра, штока с поршнем, специальной направляющей втулки и рабочей жидкости.

Принцип работы этого устройства заключается в движении масла, заполняющего рабочее пространство. Перемещаясь внутри амортизатора, жидкость гасит негативные колебания, которые создают разрушительные нагрузки на пружины.

Недостатки масляной системы

Главным недостатком таких амортизаторов, по мнению экспертов, является наличие воздушной смеси в компенсационной камере. Недостаточный уровень воздуха или его полное отсутствие сводит на нет полноценную работу всего агрегата. И наоборот, излишнее содержание воздушной смеси в рабочей камере ведет к непригодности системы. В обоих случаях конструкция сжимается и разжимается без нужных усилий.

Кроме того, масляные амортизаторы характеризуются низкой теплоотдачей. Это существенно влияет на сглаживание движения при длительной эксплуатации авто. Рабочая жидкость, которая находится внутри амортизатора, нагревается и теряет свои связующие функции, что тоже довольно серьёзно отражается на эффективности работы ходовой. Особенно это заметно в жаркую погоду.

Плохие дороги — враги амортизаторов

При частой езде по неровной дороге такие механизмы довольно быстро выходят из строя. Это получается прежде всего из-за частого хода поршня в рабочем цилиндре амортизатора. Рабочая жидкость как бы «взбалтывается» и существенно теряет свою вязкость. В результате чего пружины несут дополнительную негативную нагрузку. Пассажиры в салоне автомобиля ощущают так называемые «пробои». Иными словам, жесткие и громкие удары при попадании колеса в ямы.

При остывании рабочей смеси в агрегате ее свойства не восстанавливаются. Что тоже стоит отнести к существенным минусам конструкции. При большой скорости вышедший из строя амортизатор может даже стать причиной аварийной ситуации (из-за опасного продольного раскачивания кузова на неровностях дороги).

А дальше следует своеобразная цепная реакция: из-за плохих амортизаторов возможен выход из строя тормозной системы; а это сказывается на увеличении общего тормозного пути и безопасности движения. И напоследок хотелось бы отметить, что в случае выхода из строя всей подвески ваши колеса пострадают, а износ резины превысит все пессимистичные ожидания.

Есть ли плюсы у масляных амортизаторов?

Казалось бы, покупая гидравлические механизмы, вы сталкиваетесь со сплошными недостатками. В чем же смысл такой покупки, и какие амортизаторы лучше?

Во-первых, описанные выше ситуации имеют место быть при довольно долгом использовании автомобиля. Никогда не помешает заехать на сервисную станцию и проверить состояние авто, если вдруг во время движения вы услышали странный шум.

Во-вторых, довольно частой причиной отказа амортизаторов выступает агрессивная и неаккуратная езда. Здесь просто нужно помнить о скоростных режимах. Не стоит влетать в глубокие ямы и рассчитывать потом на сохранность подвески.

В-третьих, как и вся техника, амортизационная система требует, пусть и небольшого, но обслуживания. Речь идет о резиновых уплотнителях, которые нужно хоть иногда обрабатывать силиконовой смазкой.

Стоимость имеет значение

Финансовые затраты, которые вы понесете при приобретении масляных агрегатов, не сопоставимы с покупкой газовых амортизаторов. Вообще-то мы говорим об этом в последнюю очередь, потому что, когда речь идет о безопасности, деньги должны отходить на задний план. Отвечая на вопрос о том, какие амортизаторы лучше, газовые или масляные, не стоит забывать, что последние относительно недорогие.

Проще соблюдать технику безопасности в процессе эксплуатации и изначально приобретать продукцию только известных фирм-производителей. Нелишним будет заметить, что сам технологический процесс по замене амортизаторов довольно сложен. Он должен проводиться только на специализированных станциях технического обслуживания. Иначе расходы, которые вы понесете при частой смене этих агрегатов, будут довольно ощутимыми.

Газовый амортизатор надежнее

Учитывая все вышеперечисленные факторы, эксперты рекомендуют обратить свое внимание все же на газовые механизмы. Да, они значительно дороже, однако более приспособлены к нашим тяжелым дорожным реалиям. Основное отличие газовых амортизаторов от масляных заключается в рабочей смеси, находящейся в компенсационной камере. В газовых устройствах ее заполняют не маслом, а газовой смесью, которую закачивают туда под высоким давлением, что заставляет поршень все время находиться в поджатом состоянии. Поэтому при попадании авто на неровную дорогу жесткость амортизатора меняется нелинейно, что обеспечивает лучшую управляемость автомобилем. Высокий уровень жесткости газонаполненных механизмов обеспечивает безопасную езду на высоких скоростях, сводя эффект продольного раскачивания к минимуму. Это положительно сказывается и на других узлах автомобиля. Расход топлива при использовании такой подвески несколько уменьшается. К благоприятным факторам можно отнести и меньший износ резины.

Таким образом, газовые амортизаторы (отзывы инженеров и опытных водителей позволяют сделать подобный вывод) существенно превосходят масляные. Однако это вовсе не означает, что они идеальны.

Недостатки

Как известно, везде есть свои недостатки, и рассмариваемые нами устройства — не исключение. А потому однозначного ответа на вопрос «Какие выбрать амортизаторы?» не существует. Здесь все зависит от приверженности водителя к той или иной конструкции. Благодаря пресловутой жесткости, газонаполненные механизмы оказывают большее воздействие на кузов, нередко приводя в негодность его металлические сегменты. Это касается прежде всего подшипников и шаровых опор, выход из строя которых чреват продолжительным и довольно затратным ремонтом. Если еще учесть довольно высокую стоимость самого газонаполненного амортизатора, то получается, что, с финансовой точки зрения, такая покупка необоснованна. Не зря же этими конструкциями оснащают дорогие спортивные автомобили.

Так что когда возникнет проблема выбора, помните, с чем можно столкнуться в случае поломки. Хотя большинство экспертов и утверждает, что качество все равно оправдывает высокую цену (в случае с газовыми амортизаторами). При аккуратной езде и должном техническом обслуживании такие механизмы вполне окупятся. Как уже отмечалось, огромную роль в выборе таких амортизаторов играет производитель.

Что нужно знать о замене амортизаторов

Если же вам доведется пережить ремонт газовых амортизаторов, нужно помнить, что, как правило, такие агрегаты меняют попарно. Проследите, чтобы товар был полностью сертифицирован. Кроме того, обращайте внимание на гарантийные сроки. Тогда вы сможете апеллировать в случае проявления заводского брака. Это довольно часто случается, и, если вы купили свои амортизаторы на рынке, то, скорее всего, вам это предстоит сделать еще раз.

Исходя из всего вышесказанного, делаем вывод: стоит остановить свой выбор именно на газонаполненных амортизаторах. Все же они менее подвержены износу. А это значит, что все неприятные процедуры по их возможной замене могут быть отложены, по крайней мере до конца гарантии. И если вы будете соблюдать все те условия, о которых мы говорили, такая покупка сэкономит ваши средства и нервы.

Трудно себе представить как бы ехал автомобиль и какие ощущения испытывали бы находящиеся в салоне водитель и пассажиры, если бы транспортное средство не было оборудовано специальными устройствами, способными погасить, или хотя-бы максимально снизить колебательные движения передаваемое пружинами, рессорами, торсионами. С этой целью применяются амортизаторы, совершенно обосновано их считают одним из важнейших элементов автомобильной подвески, они предназначены для устранения вертикальных раскачиваний кузова.

Чтобы выбрать лучшие амортизаторы для своего автомобиля желательно предварительно ознакомиться с производителями, которые признаны во всем мире.

Koni

Амортизаторы — это единственный выпускаемый голландской фирмой продукт. Главное отличие — регулируемость характеристик моделей, причем между нулевым и максимальным положением регулировки имеется разница в 100%, т.е. существует реальная возможность адаптации устройства к любому типу дороги, любой модели автомобиля и стилю вождения.

Ассортимент фирмы составляет 2500 разных моделей, отличающихся конструктивными схемами. Стоимость их на рынке самая высокая, равно как и надежность, есть шанс, что они выйдут из строя вместе с автомобилем.

Наиболее популярные модели:

• KONI Load-a-Juster — для солидно загруженного кузова
• KONI Special — для мягкого хода авто
• KONI Sport — для любителей лихачить на высоких скоростях

Bilstein

Устанавливаются производителями на автомобили Ламборджини, Ягуары, Феррари, что уже является свидетельством самого высокого качества.

Самые популярные модели Bilstein Sport, Bilstein Sprint, Bilstein Rally – рассчитаны на высокоскоростные, спортивные автомобили, их выбирают любители показать мастер-класс по вождению. Жалоб на качество продукции фирмы Bilstein зарегистрировано не было.

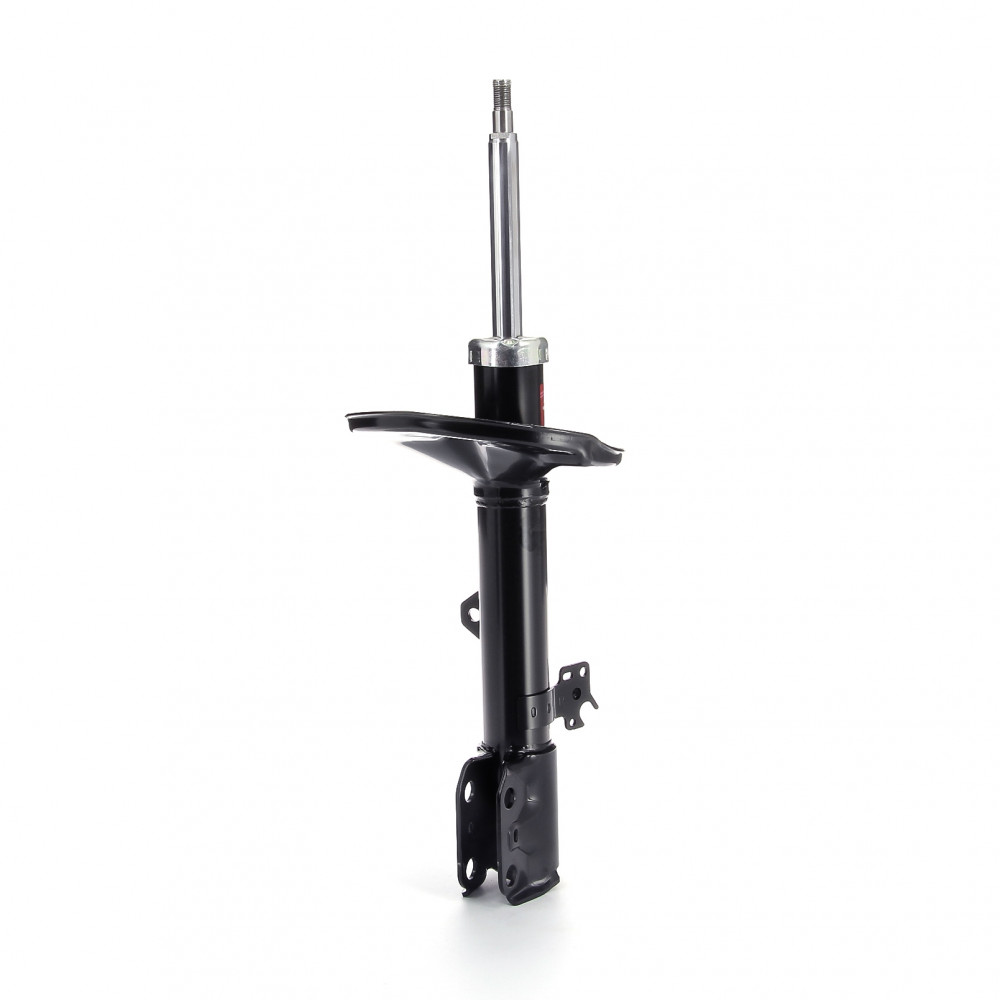

Kayaba

Продукты японской фирмы Kayaba предпочитают известные во всем мире изготовители автомобилей: Renault, Ford, Seat, Peugeot. Симпатию водителей амортизаторы Kayaba завоевали доступной стоимостью и качеством, соответствующим мировым стандартам.

Среди наиболее популярных следует отметить газогидравлические модели Ultra SR с высокими гасящими характеристиками, стабилизирующим сцеплением с поверхностью трассы, с хорошими характеристиками управляемости при использовании низкопрофильных покрышек, при отсутствии затухания. Таким отдают предпочтение любители жесткого стиля вождения.

BOGE

Основными потребителями продукции германской фирмы являются ведущие европейские концерны, производящие автомобили БМВ, Фольксваген, Вольво, АльфаРомео, Ауди.

Ценовая политика производителя амортизаторов вполне по-карману владельцам, которые по-настоящему заботятся о техническом состоянии своих авто. Установленные на иномарку, амортизаторы BOGE не оказывают негативного влияния на характеристики подвески.

Наиболее востребованы:

• Boge Pro-gas, газонаполненные, для комфортной езды
• Boge Turbo24, однотрубные, позволяющие поездить в условиях бездорожья на полноприводном авто
• Boge Turbo-gas, для спорткаров
• Boge Nivomat, поддерживающие оптимальный дорожный просвет даже при существенной загрузке кузова

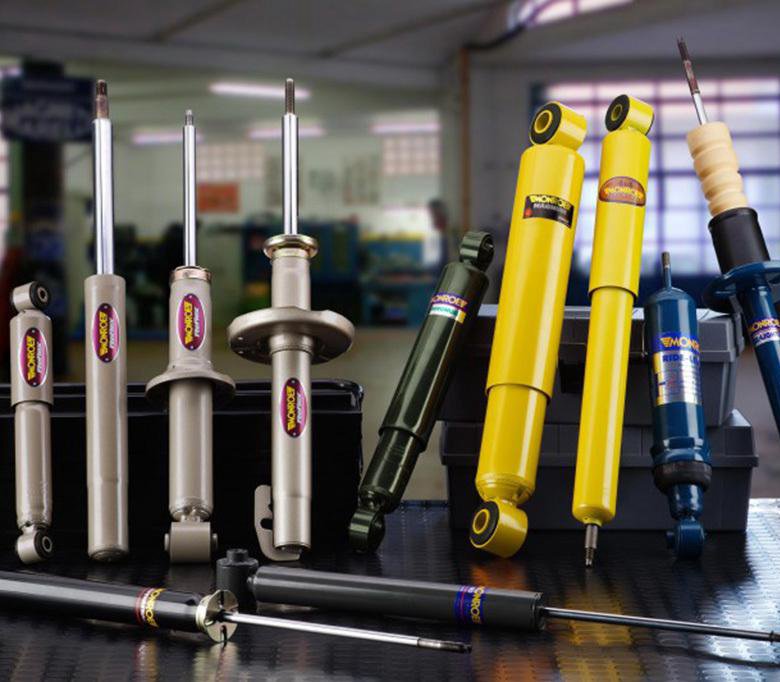

Monroe

Бельгийская фирма является производителем амортизаторов известных во всем мире.

Точную и мгновенную реакцию обеспечивает оригинальная конструкция газовых моделей, она же позволяет:

• легко приспособиться к езде в разных, даже сложных условиях,
• комфортность управления,
• адекватное поведение автомобиля при сложных маневрах на скорости

Американская компания пользуется лучшими рекомендациями не только у себя на родине, но и во всем мире.

Особо популярной серией продукции является Reflex, модели которой гарантируют максимальный контакт с дорожным покрытием.

TOKICO (HITACHI)

Японская компания производит демпферные устройства для автомобильной промышленности США и Японии. Продукция качественная, с длительным сроком службы, стоимость имеет невысокую — предпосылки достаточные для популярности.

Но при покупке следует опасаться китайских подделок, их на отечественном рынке немало, отличить визуально от подлинника довольно непросто.

Изготавливает тормозные системы, гидравлику и пневматическое оборудование для авто, амортизаторы. На рынке успешно работает уже около 80 лет, занимая лидирующие позиции. Особая заслуга фирмы — разработка двухтрубной газовой модели амортизатора низкого давления, которая продвинула всю отрасль в целом.

С 2005 года компания TOKICO начала работать в составе концерна HITACHI, ее продукция используется при сборке спортивных мотоциклов, как одна из наиболее надежных в мире.

SACHS

Германский производитель специализируется на изготовлении сцеплений и амортизаторов, продукция универсальная, высококачественная и надежная. Сегодня компания обращает больше внимания на производство подвесок.

Наиболее популярные модификации:

• Super Touring – для комфортной езды на авто разного типа
• SACHS Advantage – для спортивного типа вождения, для комфортной езды по дорожному полотну любой сложности

KYB

За относительно короткий период существования (около 20 лет) японская компания успела завоевать доверие и популярность, ее продукцией оснащают автомобили Мазда, Тойота, Хонда.

Al-KO

Продукция фирмы продолжает радовать автолюбителей недорогой, но качественной продукцией на протяжении четырех десятилетий.

Демпферы от Al-KO устанавливают на дорогие мотоциклы и легковушки, в большинстве своем они масляные, их предпочитают покупать владельцы подержанного автотранспорта.

DELCO

Производятся в США, в большинстве используются американскими производителями автотранспорта. В открытой продаже встретить их практически невозможно, главными потребителями продукции DELCO являются сборочные автоцеха.

Тем не менее, амортизаторы DELCO широко известны, пользуются хорошими рекомендациями благодаря своей надежности. В условиях бездорожья использовать нерационально.

Амортизатор, принцип действия, где установлен

А теперь продолжим разговор об амортизаторах, уточним по какому принципу они работают и продолжим тему о том, как совершить правильный выбор устройства для своего автомобиля.

Амортизатор представляет собой демпфирующее устройство, гасящее колебания, поглощающее толчки и удары подвижных элементов конструкции (подвеска, колеса), корпуса. В основе действия лежит процесс поглощения механической энергии колебательных движений и преобразования ее в тепловую.

Взаимодействие детали с пружинами, подушками, торсионами, рессорами позволяет гасить свободные движения больших масс и предотвращать относительно высокие скорости меньших масс, связанных с упругими элементами.

Колеса авто должны иметь возможность свободно перемещаться вниз и вверх относительно кузова. Масса кузова должна распределяться на пружины подвески, держать их в сжатом до определенной степени состоянии.

Выполнение этих условий позволит поддерживать контакт между шиной и поверхностью дорожного покрытия вне зависимости от того, что будет под колесом — выпуклость или впадина. Если убрать из конструкции амортизаторы постоянный контакт будет невозможен по причине колебания пружин.

К примеру, неисправность демпферного устройства водитель может почувствовать даже при движении со скоростью 30 км в час:
колеса подпрыгивают от малейших неровностей
контроль над автомобилем ухудшается

Один из важных моментов — место расположения детали. Наиболее эффективную работу обеспечит минимальное расстояние места их установки от колеса.

Специалисты подчеркивают, что устанавливаться амортизаторы должны строго вертикально, т.е. перпендикулярно к плоскости подвески. Даже при минимальном отклонении демпфирующая эффективность будет снижаться.

Придерживаться мнения, что это устройство простое по принципу действия и примитивное по конструкции — крайне вредно. На самом деле правильная установка узла и обеспечение его отличной работы — достаточно сложная наука, требующая многогранных познаний в области физики и механики.

Что означают основные показатели амортизаторов

Как и любой другой узел автомобиля, амортизатор имеет определенные эксплуатационные характеристики. Они оказывают немалое значение на сам процесс управления автомобилем, его послушность управлению, на комфортность поездки и ее безопасность.

тормозной путь

Работа демпфирующего устройства оказывает влияние на скорость разгона и торможения авто. Если рассматривать состояние автомобиля при старте, то получается, что при наборе скорости в первую очередь усиливается нагрузка на задние колеса и снижается — на передние, т.е. снижает силу их сцепления с поверхностью дороги. Торможение сопровождается противоположными нагрузками. В идеале в обеих ситуациях кузов должен сохранять естественное для него горизонтальное положение.

Усилия будут направлены именно на стабилизацию положения кузова. Но разные по конструкции и виду наполнителя демпферы при этом будут работать по разному, с разной скоростью.

Для наглядности можно привести пример: на расстоянии десятка метров перед автомобилем резко возникает препятствие (выскочил на дорогу кот, собака, внезапно упал человек, перебегающий дорогу, да мало еще что может случиться).

Если авто оснащено масляными моделями — избежать трагического исхода вряд-ли удастся. Газонаполненные устройства позволят в разы сократить тормозной путь. Происшествие закончится благополучно, а водитель сможет похвастаться своей опытностью и отличной реакцией.

Но даже с учетом таких рассуждений специалисты не рекомендуют устанавливать газонаполненные модели на подержанные, особенно отечественные автомобили, — разрушительные процессы в таких авто сразу-же активизируются.

способность амортизатора гасить колебания на неровной дороге

Мы уже упоминали, что самое главное требование к амортизаторам — способность к гашению колебаний кузова во время движения. Т.е. качественный амортизатор должен обеспечить постоянный контакт поверхности дорожного покрытия и поверхности колеса, это предупредит возможность потери контроля над авто.

В случае серьезного перепада высоты дорожного покрытия (бугорки или вмятины) колесо должно обогнуть его максимально мягко и быстро, четко вернуться к контакту с покрытием дороги.

Поскольку наполненные маслом устройства действуют медленнее, то обеспечить в полной мере гашение колебаний на плохого качества дороге им будет трудно. Езды по бездорожью таким автомобилям следует избегать, поездки по плохим дорогам чреваты не только некомфортностью, но и быстрым изнашиванием амортизаторов.

жесткость амортизатора, как он ведет себя на крутых поворотах

Ситуация со смещением нагрузок, но только уже по сторонам автомобиля, будет возникать во время выполнения автомобилем маневров, например — прохождении крутого поворота.

Более жесткие, газонаполненные устройства способны на более быструю реакцию, с увеличением давления внутри амортизатора скорость срабатывания увеличивается. Они придают жесткости подвеске, на больших скоростях это выражается снижением колебаний кузова.

То же самое при выполнении крутого поворота — жесткий и быстродействующий амортизатор успеет компенсировать возникающие нагрузки и пассажиры ощутят их в меньшей степени.

Установка таких быстродействующих демпфирующих устройств производится на авто скоростных, типа спортивных, полноприводных и внедорожниках.

В числе лучших представителей можно назвать серии MonoMax с повышенной прочностью и давлением и регулируемые модели Kayaba — AGX.

Амортизаторы и рабочее вещество

Если учитывать вид рабочего наполнителя, то все модели принято подразделять на:

• газовые
• масляные
• газо-масляные

Если ответ подвергнуть логическому анализу, то он несколько изменится, ведь в качестве рабочего вещества в амортизаторах применяют масла и газы.

Корпуса газовых моделей заполняется инертными газами, чаще — азотом. Закачивают его под давлением 2 — 3 атмосферы. Рабочее пространство работающих на масле моделей заполняют гидравлическими маслами и воздухом.

Амортизаторы и количество труб

В соответствии с особенностями конструкции, амортизаторы подразделяют на несколько видов: однотрубные и двухтрубные.

масляные амортизаторы плюсы и минусы

Начнем с наиболее простого варианта — гидравлического двухтрубного . Стоимость его не высокая, но стабильностью работы он не отличается.

Этот тип отличается расположением рабочего цилиндра внутри корпуса. Корпус представляет собой цилиндр, заполненным некоторым количеством масла. Работая на сжатие, поршень, расположенный внутри цилиндра, перемещается вниз, вытесняет масляный наполнитель через клапан.

Воздух, находящийся в верхней части цилиндра, при этом испытывает сжатие. Кода поршень срабатывает на отбой — делает обратное движение, масло через клапан обратного хода возвращается из корпуса, переходит в рабочую часть цилиндра.

Конструкция и принцип ее работы довольно просты, но простота не всегда гарантирует достаточную эффективность — в процессе погашения одной энергии образуется другая, компенсация колебаний пружины сопровождается выделением тепловой энергии, что приводит к нагреву масла и изменению параметров его вязкости.

Нагрев масла происходит быстро, а охлаждение медленно, нагрев и постоянное перемещение масла при доступе воздуха зачастую становятся причиной вспенивания. Методов борьбы с этим явлением нет. Иногда избавиться от проблемы пытаются заполнением нового амортизатора «под завязку», т.е. до максимальной заполненности.

Но такие действия ни к чему хорошему не приведут, масло все-равно будет искать выход наружу, в результате амортизатор скорее выйдет из строя. Получается, что аэрация — это неизлечимое заболевание масляных амортизаторов.

газовые амортизаторы, плюсы и минусы

газовый однотрубный

Этот тип отличается особой конструкцией, предусматривающей полную изоляцию масла от газового наполнителя.

Такие модели состоят из:

• корпуса
• штока
• поршня, находящегося в соединении со штоком и оснащенного клапанами ходов обратного и прямого
• поршня поплавка, который отделяет газ от масла

Из существенных отличий следует назвать отсутствие рабочей камеры, в роли ее выступает корпус. Разделение на камеры происходит при помощи поршня-поплавка.

Нижняя часть корпуса при этом заполняется азотом, под высоким давлением. В верхней части находится масло, именно в нем происходит перемещение поршня со штоком.

Поскольку в конструкции нет рабочей камеры, то клапан прямого хода размещается непосредственно возле клапана отбоя, на поршне.

Конструкция однотрубных моделей позволила увеличить объемы газа и масла, при этом размер амортизатора не изменился. Такие совершенствования конструкции избавили устройство от нагрева. Исключение контакта газа и масла предупреждает процесс аэрации, т.е. вспенивание масла.

В числе недостатков таких моделей следует отметить:

• изменение жесткости в зависимости от температуры газа,
• увеличение температуры усиливает жесткость подвески
• случайно образовавшаяся вмятина на корпусе приведет к тому, что амортизатор заклинит, т. е. он выйдет из строя, к счастью, такие прецеденты случаются не часто.

газо-масляные амортизаторы, плюсы и минусы

Представители этого вида известны под названием газо-масляных. Их конструкция аналогична конструкции гидравлических моделей. Разница заключается в том, что полость заполняется газом, обычно используют азот.

Газ аккумулирует давление и не допускает вспенивания масла. Но от проблемы нагрева избавиться таким образом тоже не удалось.

При покупке газонаполненный амортизатор отличается от гидравлического по штоку — давление газа стремится выдавить его наружу.

перевертыши

Еще следует вспомнить об амортизаторе особой конструкции, т.н. перевертыше. Отличается он тем, что установку его выполняют в перевернутом состоянии. Если для обычных амортизаторов характерно направление стойки штока вверх, то здесь шток направлен вниз, крепление его выполнено к корпусу стойки.

Псевдошток имеет большую толщину, находится сверху. Работает такое устройство благодаря наличию нескольких подшипников скольжения. В числе преимуществ конструкции следует отметить существенное снижение вертикальной и боковой нагрузки на стойку.

Стиль езды, как он влияет на выбор амортизатора

Учитывая тот факт, что разные типы амортизаторов имеют несколько отличающиеся характеристики, при выборе следует учитывать стиль езды, который предпочитает автолюбитель.

Если в планы входит спокойное перемещение, то особо заморачиваться не стоит — масляных амортизаторов будет достаточно. Хотя и бытует мнение о том, что служат такие модели меньше, но официального подтверждения этой версии получено не было.

Если водитель отдает предпочтение агрессивному, спортивному стилю, то лучше всего отдать предпочтение моделям из специальных серий, такие амортизаторы отличаются увеличением усилий на сжатие и отбой.

Такое совершенствование позволяет получить повышенную устойчивость авто при езде на высокой скорости, в частности — при прохождении поворотов. Но перемещение в спокойном режиме станет мене комфортным.

Любители агрессивного спортивного стиля вождения могут также использовать амортизаторы большой жесткости с регулировкой параметров. Положительный момент — такие модели имеют очень высокую прочность и надежность.

Если автомобиль используется для нечастых и недалеких поездок, то покупать дорогостоящие амортизаторы совсем не обязательно. К примеру, вполне достаточно QH или AL-KO, или аналогичных.

Как проверить в каком состоянии амортизатор на вашем автомобиле

Опытные водители утверждают, что главными признаками исправности амортизаторов являются:

• послушность автомобиля управлению
• умеренность шума в салоне
• отсутствие тряски и вибрации во время движения

Вместе с тем, амортизаторы оказывают влияние на скорость разгона автомобиля, придают плавность ходу, торможению, прохождению поворотов, преодолению спусков и подъемов.

Они устраняют вибрацию, увеличение которой может привести к проскальзыванию колес в экстремальных условиях, т. е. их действие направлено на увеличение безопасности передвижения по трассе и сведение к минимуму угрозы аварий.

Но, к сожалению, любая деталь авто со временем изнашивается, требует замены. Возникает вопрос: по каким симптомам автолюбитель может определить неисправность амортизатора.

Сделать диагностику возможно самостоятельно:

• определить не присутствуют ли потеки жидкости на корпусе (в исправном состоянии их быть не должно)
• путем надавливания на каждый из углов кузова следует покачать автомобиль, в качестве ответной реакции должно произойти всего одно возвратное движение, машина при этом должна вернуться в свое нормальное положение
• в случае неисправности амортизаторов при покачивании автомобиля будут отчетливо прослушиваться стуки

Такое несложное тестирование позволит выявить неисправность, а следовательно наступление времени его замены.

Чтобы не ошибиться при выборе амортизаторов следует учитывать:

• многие модели рассчитаны на определенные марки авто, поэтому желательно изучить каталоги, которые имеются в специализированных магазинах
• тип ранее используемых моделей
• предпочитаемый стиль вождения
• состояние дорог, по которым приходится ездить в большинстве случаев
• стоимость, особенно в том случае если замена будет осуществляться на подержанном авто
• замена масляных амортизаторов на газовые, или наоборот, должна осуществляться на обеих осях одновременно, в противном случае есть риск получить значительные изменения в поведении авто

Ни одна из фирм-реализаторов не может гарантировать качество и длительный период службы амортизаторов в случае, если они будут установлены на авто с неисправной подвеской, без пыльников и отбойников, а сама установка будет производиться с нарушением технологий.

Вот и добрались мы до одного из важнейших элементов подвески, а именно до амортизаторов. Перед каждым из владельцев (особенно не новых) автомобилей, существует такая дилемма – какие амортизирующие варианты купить и поставить на своего железного коня – газовые, масленые или все же газомаслянные? Чем одни лучше других и наоборот? Какие «взять» чтобы ходили долго, держали автомобиль «четко», лишний раз не раскачивали его, но и создавали нужный комфорт? Как видите вопросов очень много, в этой статье я постараюсь разложить все «по полочкам», как говорится для полного понимания проблемы, ну а вы, затем решите – что лучше и надежнее именно для вас. Обязательно будет видео в конце, так что читаем – смотрим …

Давайте вспомним, а для чего же нужны эти элементы автомобиля?

Амортизатор (применительно к авто) – это элемент подвески, который призван бороться с вертикальными колебательными движениями, которые создаются пружинами. Они не позволяют кузову машины сильно раскачиваться, что улучшает скоростные характеристики, а также безопасность движения, ведь сильные колебания могут способствовать опрокидыванию авто на бок или даже перевороту (например на крутых поворотах) – если хотите то они сдерживают кузов. Также амортизаторы дарят комфортность или спортивность вашей подвеске, все зависит от того – что вы ждете.

Сейчас существуют ошибочные мнения, что именно амортизирующие элементы держат кузов, НО ЭТО НЕ ВЕРНО. Его держат именно пружины, а вот амортизаторы просто гасят вертикальные колебания, и ТОЛЬКО немного поддерживают (газовый вариант).

Как работает (принцип)?

Очень кратко пробежимся по принципу работы. Вначале вам нужно учесть, что каждый амортизатор устанавливается на каждую точку опоры (в нашем случае на колесо), то есть их в современных автомобилях всего 4 штуки. Редко бывает по два на колесо, но в основном это для тяжелых или гоночных авто.

Принцип работы элементарен — корпус амортизатора, представляет из себя цилиндр, запаянный с одной стороны в него налито масло (классический вариант, про остальные ниже), это нижняя часть. В этом масле и цилиндре находится шток с поршнем на конце. В поршне имеются обратные клапана, с различной пропускной способностью. Этот шток является верхней частью. Верхняя часть цилиндра запечатывается, обычно закрыта специальными прокладками и металлическими «пробками», в которых ходит шток. Таким образом, масло изнутри не может уйти, оно там просто «заперто».

Обратные клапана поршня, имеют различную пропускную способность, в одном направлении «способность» больше (это у нас сжатие) в другом меньше (растяжение). Поэтому проседает шток амортизатора относительно быстро, а вот поднимается медленно, тем самым гасятся колебания.

Справедливости ради стоит отметить — что сейчас не обязательно «цилиндр» заполнен только маслом, существуют модели с частичном наполнением газа, но про это чуть ниже.

Типы амортизаторов

На данный промежуток времени существует всего два типа, так называемые – «газовые» и «масляные», однако многие твердят еще ободном типе «газомасляные». Но это всего лишь подтип газовых амортизаторов не больше. Это важно запомнить.

Существуют всего два типа амортизирующих элементов, это – газовые и масляные. И те и другие используют в своем строении смазку (то есть масло). Все остальное всего лишь подтипы

Сейчас вы можете справедливо задать вопрос – «а почему нет полностью газовых амортизаторов, у которых только газ внутри и ничего больше»? Все просто – любой элемент должен смазываться, причем достаточно хорошо, если избавится полностью от масла, то ресурс снизится в разы, как сальников, так и рабочих штоков, их банально быстро сотрет. Потому как газ не может хранить «смазывающие» элементы (либо составы).

НУ что вот мы и подошли к каждому из подтипов, предлагаю начать с масляного, как его еще называют «классического» амортизатора.

Масляный амортизатор

Что про него рассказывать, все что я описал сверху подходит под него на все 100%. ТО есть цилиндр, в нем масло, поршень со штоком и на поршне есть несколько обратных клапанов. Стоит лишь отметить — что в нем только масло, и ничего больше, то есть нет ни газа, ничего другого.

Устройство очень прочное, но не такое производительное. Все дело в том, что при частой езде по не качественным дорогам, масло внутри может закипеть, то есть проявится эффект кавитации, начнут образовываться пузырьки (если хотите то оно почти вскипает). Образуются полости внутри, они очень быстро проходят через клапана поршня, чем ухудшают его работу. То есть машина держать будет хуже.

От частого перегрева, вязкость масла также страдает, жидкость теряет свои свойства и опять же быстрее проходит через клапана поршня.

Еще одна особенность масляный вариант работает только в одну сторону, то есть только на сжатие. Например автомобиль его сжал, но шток не выходит обратно, то есть автомобилю (через пружину), его нужно вытащить обратно.

Стоит отметить — что эти варианты являются достаточно комфортными и мягкими, если хотите энергоемкими, зачастую они прекрасно глотают ямы и кочки. НО не любят больших перегрузок и частых кренов, шток не выходит сам, его нужно тянуть, а если автомобиль в повороте? Вот почему для города, для небольших скоростей они реально идеальны (дают просто отличный комфорт), но вот для гонок, или резких разгонов и торможений, они не рассчитаны, хотя бы просто из-за кренов.

Таким образом, можно выявить такие положительные и отрицательные моменты

Плюсы :

• Распространен на рынке, на 50% автомобилей ставят именно такие варианты
• Простая конструкция
• Достаточно дешевый
• Достаточно прочный, может ходить от 60 000 км и выше
• С ним езда наиболее комфортна. Прекрасно глотает кочки

Минусы :

• Более расположен к кренам, шток не выходит назад сам, его нужно вытянуть при помощи пружины, если на небольших скоростях это практически не заметно, то вот при резком торможении или старте, у вас проседает либо перед, либо зад.
• Достаточно быстро перегревается, особенно летом и если часто ездите по не ровным дорогам
• При нагреве характеристики ухудшаются, внутри проявляется эффект кавитации
• От перегрева масло может потерять свои свойства и характеристики ухудшаться
• Если попадает воздух внутрь, то работоспособность падает в разы, нужно срочно заменить.

Масляные варианты прочные и неровных дорог это идеальное решение, будь то город или грунтовка, при высоких скоростях и гонках они быстро перегреваются, часто не могут держать крены.

Газовые амортизаторы

Это самый большой подвид, именно он подразделяется на два вида конструкций. И тот и другой называются газовыми амортизаторами, хотя по сути являются газомасляными – то есть там есть и масло и газ.

В наше время также достаточно распространенный – у него также имеется шток, на нем поршень с обратными клапанами, также есть цилиндр и масло закаченное в него. Только под этим маслом есть еще одна камера (в этом же цилиндре), она отделена от камеры с маслом своим не проницаемым корпусом. Именно в этой камере находится газ (зачастую азот), под высоким давлением, обычно бывает от 12 до 30 атмосфер.

В отличие от своего масляного собрата, он намного жестче, камера с газом также может сжиматься и разжиматься. Когда идет нагрузка сверху, (шток идет вниз) камера с газом начинает сжиматься, давлением масла верхней камеры, после того как нагрузка уменьшается, газовая камера расширяется, сама выдавливает шток наверх.

То есть такие элементы в отличие от первого (масляного варианта) работают не в одну сторону, только сжатие – А В ДВЕ СЖАТИЕ И РАЗЖАТИЕ. Благодаря чему «поджимают подвеску» к дороге.

Что нам это дает — колеса автомобиля всегда прижаты к дорожному покрытию, если хотите, то это самые жесткие амортизирующие элементы, управляемость особенно на поворотах будет намного лучше, крены практически вообще отсутствуют, прекрасно отрабатывает торможения, продольных кренов также нет. Вот почему зачастую применяют на спортивных и нагруженных машинах, которые ездят с большими скоростями и нагрузками.

Также положительным моментом является еще и то что – газ не дает маслу закипать, отводя на себя избыточную температуру.

Однако на авто с такими элементами вы будете чувствовать все ее неровности, даже мелкие, что говорится «эффект телеги»

Плюсы :

• Прекрасно удерживает дорогу
• Нет кренов
• Подвеска всегда поджата, то есть работает не только на сжатие, но и на разжатие.
• Для спортивных и гоночных авто, где большие скорости и перегрузки идеальны
• Использование желательно на ровных дорогах
• Нет эффекта кавитации внутри, газ отводит тепло

Минусы:

• Дорогие из-за своего строения
• Сложная конструкция
• Не комфортная езда, во всех режимах
• Есть две камеры, и каждая из них может выйти из строя, что повлечет за собой выход из строя полностью амортизирующего элемента

Газомасленный амортизатор

Как я уже писал сверху это всего лишь подтип газовых, но их почему то упорно выводят в отдельный вид, хотя это не правильно.

Здесь конструкция уже значительно отличается от двух первых предшественников – все дело в том, что это так называемый « «.

В одной камере располагается также масло и поршень со штоком, он также имеет обратные клапана. Внизу в камере есть еще один похожий на поршень элемент, он также имеет обратные клапана, вот только он соединяет первый контур и второй, в котором закачен воздух под средним давлением, около 3 атмосфер.

На стадии сжатия поршень давит на масло, оно проходит через клапана, а также заходит в резервную камеру с воздухом.

НА стадии разжатия, шток начинает идти вверх, что создает небольшое вакуумное усилие в первой камере, и тогда из второй камеры с воздухом, заходит масло которое туда зашло на такте сжатия. Таким образом, масляная камера всегда остается в масленом пространстве, а весь воздух всегда отводится во вторую камеру.

Стоит отметить — что этот газомасленный амортизатор также выдавливает шток наверх, то есть работает не только на сжатие, но и на разжатие. Однако давление колес к поверхности не такое критическое, как скажем у второго варианта (с отдельной газовой камерой).

Газомасленные варианты, более комфортны на дорогах (чем просто газовые), но менее комфортны чем масляные, также они прекрасно сглаживают крены, намного лучше, чем масляные варианты. Их можно назвать «золотой серединой».

Плюсы :

• Умеренная комфортность на любой поверхности
• Отвод тепла и воздуха из рабочей камеры
• Практически не перегреваются

особенности, отличия, преимущества и недостатки

Начнем с того, что амортизатор является важным элементом в устройстве автомобиля. Если просто, основная задача амортизатора сводится к гашению колебаний пружин, которые неизбежно возникают при езде, передаются на кузов автомобиля и другие детали подвески.

Без амортизаторов или в случае их неисправности  кузов машины сильно раскачивается, значительно ухудшается управляемость и устойчивость авто и т.д. Также задачей амортизатора является «прижимание» колеса к дороге.

В свою очередь, амортизаторы можно разделить на три вида: масляные, газо-масляные и газовые. Кстати, именно третий тип часто называют «амортизаторы газ», однако это не совсем верно. При этом каждое решение имеет как преимущества, так и недостатки.

Далее мы рассмотрим,  что такое газовый амортизатор, принцип работы  таких амортизаторов, их особенности и отличия, а также как правильно  прокачивать газовые амортизаторы перед установкой на машину.

Содержание статьи

Амортизатор газовый: особенности

Прежде всего, чтобы лучше понимать, что такое газовый амортизатор, необходимо обратить внимание на общий принцип работы этого элемента в целом.   Начнем с того, что амортизаторы бывают однотрубными и двухтрубными. Первым на автомобили стали устанавливать двухтрубный масляный амортизатор или амортизатор гидравлический.

Данное решение самое дешевое и простое в плане конструкции. Среди основных компонентов можно выделить:

• корпус в форме цилиндра;
• рабочий цилиндр;
• клапан сжатия, встроенный в рабочий цилиндр;
• поршень и клапан обратного хода, интегрированный в поршень;
• шток и кожух;

Если коротко, рабочий цилиндр находится в корпусе амортизатора, выступающим резервуаром. Резервуар заполнен маслом. В свою очередь, поршень присоединен к штоку и находится в рабочем цилиндре.

• Работает масляный амортизатор на сжатие таким образом, что поршень и шток смещаются вниз, вытесняя масло через клапан прямого хода из рабочего цилиндра. Далее масло попадает в корпус. В свою очередь воздух в верхней части резервуара незначительно сжимается. Если же рассматривать работу на отбой, поршень движется обратно работе на сжатие, пропуская через клапан обратного хода масло из корпуса обратно в рабочий цилиндр.

Казалось бы, решение простое и эффективное, однако на деле во время работы гидравлической стойки масло активно нагревается и плохо остывает. Результат — происходит вспенивание горячего масла, качество работы амортизатора ухудшается, сами такие стойки активно «потеют», масло постепенно вытекает.

• Чтобы частично решить проблему, был разработан двухтрубный газовый амортизатор. Так вот, на деле это не газовые амортизаторы, как многие ошибочно полагают, а газо-масляные (стойки газомаслянные). При этом в плане конструкции от гидравлической стойки отличий нет. Единственная особенность — в полости корпуса амортизатора закачан газ вместо воздуха. Обычно таким газом является азот.

Использование газа позволяет уменьшить интенсивность вспенивания масла, при этом газомасляные стойки все равно нагреваются, так как проблема нагрева масла никуда не делась. В свою очередь, шток газонаполненного амортизатора всегда немного «выталкивается» наружу, в отличие от масляного.

• Теперь перейдем непосредственно к однотрубному газовому амортизатору. На самом деле, именно они по праву могут называться теми самыми газовыми амортизаторами, однако, даже в данной конструкции все равно присутствует масло.

Конечно, масло не имеет контакта с газом, а сама конструкция такой стойки несколько иная. Устройство однотрубного газового амортизатора включает в себя следующие составные компоненты: корпус, шток и поршень, соединенный со штоком. Также поршень имеет два клапана (клапан прямого и обратного хода). Также имеется поплавок-поршень, который отделяет масло от газообразного наполнителя.

Если рассмотреть конструкцию, в таком амортизаторе нет рабочей камеры, вместо нее задачу выполняет сам корпус амортизатора. Фактически, однотрубный амортизатор разделен на две камеры посредством поплавка-поршня. Нижняя часть корпуса заполнена азотом под высоким давлением, тогда как в верхней части находится масло. В этом масле работает шток с поршнем. С учетом того, что рабочая камера отсутствует, клапан прямого хода находится прямо на поршне возле клапана отбоя.

Данная конструкция позволяет закачать в тело амортизатора достаточно много масла и газа, при этом сам размер корпуса не меняется. Такая конструкция позволяет избежать нагрева масла, разделение газа и масла исключает его вспенивание, амортизатор стабильно работает на разных режимах.

Если говорить о минусах, как передние амортизаторы, так и задний амортизатор однотрубный отличаются достаточно большой жесткостью изначально. Более того, газ все равно нагревается во время работы стоек, что дополнительно увеличивает жесткость. Также, если корпус будет замят, поршень заклинивает внутри однотрубного амортизатора и стойка перестанет работать.

Какие амортизаторы лучше

Как может показаться на первый взгляд, лучшим решением при выборе амортизаторов для автомобиля однозначно будет газовый амортизатор.

С одной стороны, такая стойка более надежна, не «потеет» и не течет, отличается большим сроком службы. Также газовый амортизатор лучше прижимает колеса к дороге и эффективнее гасит колебания, что позволяет сохранить управляемость и устойчивость в нагруженных режимах и на высоких скоростях.

Однако на практике указанные преимущества далеко не всегда способны перекрыть один существенный недостаток  газового амортизатора — излишнюю жесткость. На деле, такая жесткость при езде по плохим дорогам может стать основной причиной заметного снижения уровня комфорта при езде.

Получается, если управляемость не стоит на первом месте, а также водитель по ряду причин предпочитает спокойную и размеренную езду по далеко не самым лучшим дорогам, не всегда следует обращать внимание на газовые стойки. Вместо них лучше установить мягкие масляные амортизаторы.

Особенно это актуально в том случае, если машина бюджетная и схема подвески стандартная для такого класса — обычный МакФерсон спереди и балка сзади вместо мягкой и комфортной «многорычажки». На таком автомобиле газовые амортизаторы зачастую работают жестко и шумно, все мелкие удары и дефект дорожного полотна передаются на кузов. В свою очередь, масляные стойки, особенно в сочетании с правильно подобранным профилем шины, позволят в значительной степени повысить комфорт.

Если же необходим некий компромисс между комфортом и управляемостью, в этом случае на передней оси можно установить газо-масляные стойки или газовые, тогда как амортизатор задний остается масляным. Также возможна схема, когда сзади ставятся двухтрубные газо-масляные амортизаторы, а спереди однотрубные «газовые».

Полезные советы

Отметим, что любые амортизаторы, причем независимо от их типа, перед установкой на машину нужно прокачать. При этом газовые амортизаторы обязательно следует привести в рабочее состояние перед установкой на авто.

Причина — из внутреннего цилиндра в наружный цилиндр при перевозке стойки может перетечь рабочая жидкость, тогда как во внутренний цилиндр проникает газ подпора.

Если не выполнить прокачку, амортизатор после установки будет стучать, произойдет разрушение клапанов и стойка быстро выйдет из строя.  Если коротко, для простой прокачки амортизаторов нужно поставить стойку вертикально  штоком вверх, затем аккуратно нажать на шток до упора, после чего удерживать шток около 3 секунд.

Рекомендуем также прочитать статью о том, что такое скоростной индекс шины. Из этой статьи вы узнаете о данном параметре шин, а так же на какие нюансы следует обращать внимание при подборе шин для автомобиля по скоростному индексу.

Далее, удерживая стойку вертикально, следует отпустить шток до полного его выхода. Процедуру прокачки повторяют 3-5 раз. Также для некоторых амортизаторов рекомендован способ, когда шток вдавливают, с вдавленным штоком переворачивают стойку вниз, затем возвращают в положение штоком вверх и отпускают шток. После повторяется обычный способ прокачки, рассмотренный выше.

Главное, добиться того, чтобы ход штока был плавным, без рывков и провалов. В этом случае можно считать прокачку амортизаторов успешной. Прокачанные стойки следует поставить вертикально и не менять положения (не наклонять, не переворачивать) вплоть до самой установки на авто.

Еще добавим, что если из строя вышел только один амортизатор, замена все равно должна производиться парой, то есть менять нужно оба амортизатора на одной оси. Причина — новая стойка не будет работать точно так же, как и амортизатор с пробегом, при этом такая разница неизбежно скажется на устойчивости и управляемости автомобиля.

Подведем итоги

С учетом приведенной выше информации становится понятно, что газовые амортизаторы более надежны, чем аналоги, отличаются конструктивно, при этом имеют не только плюсы, но и минусы.

Как правило, такие стойки жесткие, а также стоят дороже (часто на 60-80% и выше), чем масляные амортизаторы. Если вопрос цены стоит не так остро, так как газовые амортизаторы в среднем служат на 50% дольше, вопрос комфорта остается достаточно актуальным.

По этой причине перед выбором амортизаторов следует отдельно принимать во внимание все рассмотренные выше тонкости и нюансы, а также не забывать про особенности газовых амортизаторов. Только грамотный подход при выборе стоек на машину позволит получить оптимальный результат с учетом концертных требований и задач.

В чем разница между газовым и масляным амортизатором на примере Шевроле Авео

Во многом комфорт во время езды на Шевроле Авео зависит от состояния подвески, в частности – от работоспособности амортизаторов и их вида.

При этом разница достаточно существенная, особенно выбирая между газомасляными и обычными масляными амортизаторами.

Разница не только в конструктивных особенностях таких разновидностей комплектующих, но и в их поведении при нагрузке.

Соответственно, водителям необходимо подобрать подходящий для себя вариант исходя из существующих отличий.

Сделать это не всегда оказывается просто, поскольку стоимость элементов достаточно высокая. Тем более, что замена проводится с обеих сторон одновременно.

Таким образом закупить несколько вариантов амортизаторов для Шевроле Авео и проверить их в работе будет весьма накладно для автовладельца.

Однако можно прислушаться к мнению экспертов, которые подробно рассказывают о существующей разницы, и на основании подобных данных определиться с выбором.

Сравнение масляных и газомасляных амортизаторов на примере Шевроле Авео

Для сравнения были выбраны газомасляный и масляный амортизаторы, поскольку чисто газовые в обычных условиях не используются.

Последнее связано с тем, что они чрезмерно жесткие и приспособлены исключительно для гоночных автомобилей.

Главное отличие представленных вариантов амортизаторов заключается в жесткости работы.

Масляный амортизатор работает только в одну сторону и считается самым мягким из возможных вариантов. Если его шток вдавить вниз, то самостоятельно он назад не выдвинется.

За поднятие вверх штока масляного амортизатора Шевроле Авео отвечает уже пружина, с которой он устанавливается на автомобиль. Соответственно, на пружину приходится большая нагрузка.

В газоомасляном амортизаторе есть специальный газ, отвечающий за выталкивание штока после сжатия.

Такой вариант относится к категории более жестких.

Выталкивание штока газом значительно упрощает работу пружине, что положительно сказывается на сроке ее эксплуатации.

Стоит заметить, что масляные амортизаторы считаются менее долговечными, нежели газомасляные.

Одной из проблем масляных амортизаторов Шевро Авео является закипание, когда масло начинает протекать наружу.

На газомасляном элементе подобная проблема еще не проявилась, вокруг уплотнителя все сухое, утечка масла не происходит.

А вот на масляном уже много следов потеков, что свидетельствует о необходимости как можно быстрее провести его замену.

При этом шток ходит свободно, не встречая никакого сопротивления. Так быть, понятное дело, не должно. В таком случае колесо просто проваливается, выстреливает в неровность на дороге.

При хранении амортизаторы находятся в горизонтальном положении, в то время как установка осуществляется в вертикальном.

Для того чтобы деталь правильно выполняла свою функцию, ее необходимо прокачать перед установкой, что позволит равномерно распределить масло по блоку.

Амортизатор Шевроле Авео просто фиксируется в тисках или другим способом, а шток подымается вверх и опускается вниз. Так делается несколько раз, пока не исчезнут рывки при движении, и оно не станет равномерным.

Только после прокачки деталь устанавливается на авто. Правда, со временем вырабатывается рабочий диапазон, а точнее смазка и шток в определенной зоне, на которую приходится основная часть работы.

При этом в представленной зоне начинает образовываться люфт, что в конечном итоге приводит к необходимости выполнения замены всего амортизатора Шевроле Авео.

Однако первым признаком необходимости проведения замены амортизатора является образование течи масла.

При выработке начинают проявляться рывки в амортизаторе при преодолении неровностей или кочек.

Итак, масляный амортизатор считается самым мягким, его без проблем можно сжать даже руками. Газомасляный является более жестким вариантом.

Что касается стоимости деталей, то масляный считается более дешевым вариантом, нежели газомасляный. Однако все зависит от качества, а также от бренда.

Иногда ситуация может меняться, ведь масляный амортизатор известного производителя может стоить дороже некоторых газомасляных. Однако последние, как правило, имеют больший срок службы, что также необходимо учитывать.

газовые, масляные, газомасляные — Авто блог о ремонте авто

Как правильно прокачать амортизаторы перед установкой: газовые, масляные, газомасляные

Автомобильный амортизатор является одним из важнейших элементов подвески автомобиля, особенно в российских реалиях. Из-за дорог не самого лучшего качества машина во время движения постоянно раскачивается. Задачей амортизатора является гашение возникающих колебаний рессор, пружин или торсионов.

При отсутствии или неправильной работе автомобильного амортизатора теряется не только комфорт от вождения автомобиля, но и понижается его безопасность. Неисправный амортизатор на очередной кочке не сможет выполнить свою главную задачу – прижать колеса к асфальту, соответственно, водитель на несколько миллисекунд потеряет контроль над машиной, что может привести к дорожно-транспортному происшествию.

Автомобильный амортизатор может выйти из строя в самый неожиданный момент, и его потребуется срочно заменить. Наиболее распространенная неисправность – это протекание амортизатора, то есть проблема, при которой из детали выходит масло или газ, необходимые для правильной работы устройства. Если потек амортизатор, решение может быть только одно – замена детали, но перед установкой нового амортизатора его следует правильно прокачать.

Зачем прокачивать амортизатор

Доставка автомобильного амортизатора до магазина, в котором водитель приобретает деталь для установки ее на свой автомобиль, может занимать не один месяц. За это время во внутреннюю гильзу амортизатора рискует попасть воздух, образовав дополнительный воздушный слой. Если его не удалить перед установкой элемента подвески автомобиля, он скажется на его работе.

Не прокачав амортизатор перед установкой, во время движения автомобиля водитель будет слышать посторонние шумы, исходящие из детали. Если амортизатор стучит, свистит и другим образом шумит при движении машины, это связанно именно с неправильной прокачкой амортизатора перед установкой. Со временем лишний воздух в детали приведет к выходу всей поршневой системы, и вновь амортизатор потребуется менять.

Также прокачка амортизаторов несет важную диагностическую функцию. При выполнении процедуры водитель может определить различные проблемы с механизмом амортизатора до установки детали на автомобиль. Например, прокачка позволяет диагностировать заклинивание клапанов элемента подвески.

Как правильно прокачать амортизатор

Никаких специальных инструментов для прокачки амортизатора не потребуется. Все что нужно – это непосредственно сама деталь, а также твердая ровная поверхность, например, кирпич или бетонный пол. Прокачка амортизатора выполняется следующим образом:

1. Амортизатор устанавливается вертикально, упираясь внизу штоком о ровную твердую поверхность;
2. Далее нужно приложить небольшие физические усилия и начать плавно сжимать амортизатор;
3. Сжав, необходимо его зафиксировать в таком положении на 2-3 секунды;
4. После этого амортизатор переворачивается штоком вверх и так его необходимо подержать в таком положении около 5 секунд;
5. Когда обозначенное время пройдет, начните вытягивать плавно шток вверх до конца.

Для максимальной эффективности рекомендуется повторить процедуру прокачки амортизатора до 6 раз.

Важно: Если вам кажется, что амортизатор прокачен, можно диагностировать стабильность его работы следующим образом. Когда шток амортизатора смотрит вверх, встряхните немного деталь несколько раз. Если шток движется плавно и не проваливается, то все нормально.

Прокачав амортизатор, нужно его сразу установить на автомобиль. Ни в коем случае не меняйте положение детали после прокачки, то есть шток должен смотреть вверх. Не кладите амортизатор на горизонтальную поверхность, иначе все затраченные усилия на прокачку детали будут потрачены впустую.

Обратите внимание: Прокачивая газомасляный амортизатор, можно заметить, что имеются небольшие провалы в работе клапанного механизма. Это не является для подобного типа детали неисправностью, как и разница в скорости выхода штока. При этом на газовом или масляном амортизаторе подобные проблемы встречаться не должны.

Загрузка…

Правильная прокачка амортизаторов: рекомендации специалистов

Современные амортизаторы – чрезвычайно надежные и долговечные узлы подвески. Однако для того, чтобы эти детали работали правильно, их необходимо подготовить: прокачать. Рассказываем, как это сделать, на примере рекомендаций экспертов компании Tenneco – производителя амортизаторов Monroe.

Прокачка амортизаторов перед их установкой нужна для того, чтобы извлечь из внутренней гильзы воздух, который может попасть туда во время хранения деталей в горизонтальном положении.

Компоненты / Новости

Подобная процедура необходима для большинства моделей, кроме однотрубных амортизаторов высокого давления. Процесс не требует специальных познаний и серьезных физических усилий.

Первое, с чего необходимо начать, – это внешний осмотр амортизатора. Он должен быть без вмятин и значительных потеков масла.

Если осмотр дефектов не выявил, необходимо взять амортизатор штоком вниз и аккуратно, без рывков, сжать его, пока рабочая поверхность штока не приблизится к верхней части стакана стойки на 2-3 см. В таком состоянии амортизатор нужно удерживать пару секунд.

Затем, продолжая удерживать шток, необходимо перевернуть амортизатор и также оставить в таком положении на несколько секунд.

После этого нужно плавно выдвинуть шток до упора и затем повторить последовательность действий еще два-три раза. На следующем этапе, удерживая амортизатор вертикально, штоком вверх, нужно вновь выдвинуть его.

Для контроля качества прокачки достаточно коротко подвигать шток – если все сделано правильно, он будет двигаться плавно.

Специалисты Tenneco обращают особое внимание на то, что после прокачки амортизатор должен находиться в рабочем положении (штоком вертикально вверх) вплоть до полной установки на автомобиль. После этого он готов к бесперебойной работе на протяжении примерно 80 тыс. км пробега.

Для наглядности публикуем памятку для автовладельцев и механиков по правильной прокачке амортизаторов (фото раскрывается).

пошаговая последовательность действий » АвтоНоватор

А, собственно, для чего нужна прокачка амортизаторов перед установкой?, — спросите вы, и будете совершенно правы. Мы ведь не профессиональные автомеханики, и не можем знать все тонкости или особенности эксплуатации того или иного механизма или агрегата, входящего в состав автомобиля.

Технология прокачки стоек амортизаторов или катриджей (двухтрубных)

Тем не менее, прокачка амортизаторов перед установкой необходима, и прежде, чем ответить на вопрос: Как прокачать амортизаторы?, давайте узнаем, зачем необходима прокачка амортизаторов перед установкой.

Необходимость прокачки амортизатора перед установкой обусловлена тем, что если во внутренней гильзе амортизатора присутствует воздушный слой (это может произойти во время транспортировки), то амортизатор не будет правильно функционировать. А это приводит к таким неисправностям амортизатора, как: шум или стук во время движения, а в итоге – выход из строя всей поршневой системы амортизатора.

Кроме того, прокачка амортизатора перед установкой позволяет выявить случаи заклинивания клапанного механизма либо другие неисправности, даже совершенно нового механизма.

Важно! При прокачке амортизатора нужно знать, что незначительные провалы в сопротивлении клапанного механизма во время прокачки, или разница в скорости выхода штока не есть неисправность и не является поводом для паники (это касается газо-масляных амортизаторов).

Вы вполне в состоянии произвести прокачку амортизаторов своими руками, так как это несложная, но необходимая процедура.  Знание технологии прокачки поможет вам в том случае, если вы выполняете работы по ремонту амортизаторов своими руками, либо по замене катриджей стоек амортизаторов.

1. Стойка устанавливается штоком вверх и без рывков, плавно сжимается до того момента, как рабочая поверхность штока не дойдет до верхней части стакана на 2-3 см.
2. На 2-3 сек. необходимо зафиксировать шток амортизатора в этом положении.
3. Не спеша и плавно вытягиваем шток амортизатора до разжатого состояния. Вот, как правильно прокачать амортизатор. Этот алгоритм необходимо повторить 2-3 раза.
4. Контрольная процедура. Амортизатор держите в вертикальном положении, шток вверх. Произведите резкие, но короткие движения штока, при этом он должен двигаться плавно, без провалов.

После этой процедуры прокачки амортизатора, он приведен в рабочее состояние, и вы спокойно можете производить замену амортизатора.

Технология прокачки амортизаторов других типов

1. Амортизатор переворачивается штоком вниз и сжимается без рывков, плавным движением.
2. В этом положении шток амортизатора фиксируется на 2-3 сек.
3. Переверните амортизатор штоком вверх, при этом не отпуская шток, зафиксировать амортизатор в этой позиции на 4-6 сек.
4. Плавно выдвиньте шток до самого конца его хода.
5. Повторите такой алгоритм 2-3 раза.
6. Контроль работоспособности. Амортизатор держите в вертикальном положении, шток вверх. Произведите резкие, но короткие движения штока, при этом он должен двигаться плавно, без провалов.

После проведения контрольной процедуры прокачки амортизатора, он должен находиться в положении штоком вверх до установки на место в автомобиле.

Удачи вам, любители своего автомобиля.

Оцените статью:

Поделитесь с друзьями!

Как прокачать амортизаторы перед установкой

Амортизатор выполняет одну из важнейших функций автомобильной подвески – демпфирует колебания автомобиля при движении по неровностям дорожного покрытия. Надежная работа стоек обеспечивает комфорт пассажиров и водителя в салоне, сохранность грузов.

Существенно влияет исправность узлов на безопасность движения – благодаря амортизаторам достигается постоянное прижатие колес к поверхности дороги. Отказ или неправильная работа стоек чреваты кратковременными потерями сцепления с дорожным покрытием, управляемости и устойчивости авто.

Соответственно, автовладельцу необходимо осуществлять постоянный контроль технического состояния, производить своевременную замену отработавших ресурс и вышедших из строя комплектующих. При ремонте и замене стоек нередко требуется правильно прокачать новые амортизаторы перед установкой.

Необходимость прокачки.

Ответить на вопрос автомобилистов, нужно ли прокачивать стойки, поможет знание принципа работы и особенностей устройства различных типов амортизаторов.

В конструкцию узла входят:

• Шток с поршнем, воспринимающий механические нагрузки (воздействие веса автомобиля) при наезде на препятствие.
• Рабочая камера, где осуществляется движение поршня. Как правило, камера заполнена несжимаемой жидкостью — маслом.
• Демпфирующая камера. Здесь происходит основной процесс гашения механической энергии.

В различных типах устройств элементы конструкции имеют особенности реализации. Производители предлагают множество разновидностей:

• Двухтрубные и однотрубные;
• Масляные, газомасляные и газовые.

Масляные амортизатры (гидравдические).

Для демпфирования механических воздействий устройство использует законы гидродинамики. Стойки выполняются двухтрубными – конструкция содержит 2 концентрически расположенных цилиндра. Внутренний является рабочей камерой, в которой движется связанный со штоком поршень. Пространство между стенками внутреннего и внешнего цилиндров образует демпфирующую камеру. Рабочая камера и частично демпфирующая заполнены маслом, а свободное пространство между стенками цилиндров – воздухом. Связаны полости клапанами (жиклерами).

При давлении веса автомобиля на шток, последний начинает перемещение в рабочей камере. Несжимаемая жидкость (масло) выдавливается через клапанный механизм в демпфирующую (компенсанционную) камеру. Поскольку площадь сечения демпфирующего пространства меньше, возрастает сопротивление перемещению поршня. Дополнительное сопротивление оказывает сжимающийся под воздействием выдавливаемой жидкости воздух. При равенстве сил система приходит в равновесие.

Снятие нагрузки со штока создает условия для возврата поршня в начальное положение. Внутри устройства источники энергии для совершения действия отсутствуют, возврат осуществляется за счет упругости деформированной пружины.

Гидравлические стойки обеспечивают демпфирование колебаний, достаточное для комфортного движения и безопасности автомобиля на высококачественных дорожных покрытиях и неровностях. Простая технология изготовления, позволяет производителям предлагать их по доступным ценам. В результате устройства этого типа выпускаются практически всеми известными брендами (например, Sachs, Monroe и пр.) и занимают сегодня более 50% рынка. В сериях представлены передние и задние амортизаторы для большинства марок и моделей автомобилей.

Газомасляный амортизатор.

Устройство представляет собой двухтрубный амортизатор, аналогичный по конструкции и принципу действия гидравлическому. Основным отличием является использованием в демпфирующей камере вместо воздуха газа (азота или инертного) под незначительным давлением (в пределах до 4-5 атмосфер). Газ подпора создает более высокое сопротивление при перетекании масла в демпфирующую область и, соответственно, обеспечивает увеличение жесткости при отработке на неровностях. Кроме того осуществляется автоматический возврат штока в рабочее положение и его постоянное подбирание, что позволяет снизить время реакции.

Газомасляные стойки лучшие отрабатывают неровности дороги, что обеспечивает повышенную популярность в условиях российских дорог. Наибольшей известностью среди отечественных автомобилистов пользуется продукция KYB, хотя технология производства делает амортизаторы Каяба относительно дорогими. Присутствуют серии газомасляных устройств и в ассортименте других известных производителей.

Газовые амортизаторы.

Конструкция отличается физическим разделением рабочей и демпфирующей камер непроницаемым плавающим поршнем, а также наличием поршневого клапанного механизма, обеспечивающего при срабатывании стравливание части масла в запоршневое пространство. В демпфирующий камере находится газ под высоким давлением.

Особенности конструкции позволяют добиться высокой жесткости и минимального времени реакции. Выпускаются газовые стойки в однотрубном и двухтрубном вариантах.

Зачем прокачивать амортизаторы?

При транспортировке (производится, как правило, в горизонтальном положении) или во время ремонта и обслуживания автомобиля возможно попадание воздуха или газа подпора из демпфирующей камеры в рабочую. Образование заполненных газом полостей чревато изменением характеристик сжимаемости жидкости, что чревато провалами штока при наезде на препятствия или запаздыванием при срабатывании на впадинах. В результате теряется комфорт и создаются условия для кратковременной потери управляемости, создающей угрозу безопасности при движении.

Чтобы избавиться от газа в рабочей камере амортизаторы необходимо прокачивать перед установкой. Кроме того, выполнение операции позволяет убедиться в работоспособности клапанного механизма и выявить другие проблемы и неисправности.

.

Технология выполнения операции зависит от используемого типа стоек.

Прокачка масляного амортизатора.

• стойку размещают вертикально, шток располагается вверху;
• прикладывая усилия, утапливают шток в цилиндр, над срезом должно остаться 3-4 см;
• устройство фиксируют в таком положении в течении 4-5 с;
• плавно полностью выдвигают шток из цилиндра;
• действия повторяют 3-4 раза.

Видео №1.

Прокачивание газомасляных стоек.

• амортизатор располагать вертикально штоком вниз, уперев его в ровную поверхность;
• прикладывая незначительное усилие, плавно без рывков сжимают устройство;
• фиксируют стойку в таком положении в течение 2-3 с;
• Не отпуская шток переворачивают амортизатор, удерживая в течение ещё 3-6 с;
• отпускают шток, давая ему выдвинуться до конца.

Операцию повторяют 6-8 раз, после 3-4 проводят проверку. Для этого стойку удерживают штоком вверх и несколько раз резко надавливают на него. Перемещение должно быть плавным, без рывков и провалов, а выход в крайнее положение – без задержек и видимых проблем.

Видео №2.

Такую же последовательность можно применить и для прокачки масляных стоек, но в крайнее положение шток вытягивают.

Газовые устройства за счет наличия разделительного непроницаемого плавающего поршня в прокачке не нуждаются!

Некоторые важные нюансы.

Детали сразу после завершения прокачки устанавливают на автомобиль.

Поскольку рекомендуется проводить замену сразу пары стоек (передних или задних) прокачивают амортизаторы также парой.

Если монтаж планируется проводить позже, прокачанные устройства хранят, расположив вертикально штоком вверх.

Прокачку стоек перед установкой выполнять обязательно, поскольку это является требованием инструкций по эксплуатации. При выходе из строя монтаж непрокачанных устройств рассматривается как негарантийный случай!

Рекомендую прочитать:

Прокачка амортизаторов перед установкой — газовых, масляных, каяба, видео

Опытные водителя знают насколько важна прокачка амортизатора перед его установкой.

И неважно масляной он или газово-масляной (газовый), от Каяба или другого производителя, для ВАЗ 2107 или Mitsubishi OUTLANDER XL, если своевременно не прокачать амортизационную стойку (другое название устройства), то это негативно скажется на ее эксплуатационных качествах и сроков службы.

А также это позволит вовремя выявить бракованное изделие и провести его замену по гарантии.

И еще, если автомобиль не эксплуатировался больше года тоже рекомендуется прокачать его амортизаторы вне зависимости от их типа так как долгая стоянка неблагоприятно влияет на оптимальное состояние рабочих составов (масла, воздуха, азота).

Дальше мы расскажем, как правильно прокачать масляные, газо-масляные (газовые) амортизаторы перед их установкой.

Чем отличаются изделия газово-масляные от масляных

Из самого названия уже ясно, что основное их отличие – это рабочий состав, который используется внутри устройства.

В масляных амортизаторах рабочее пространство заполняется гидравлическим маслом.

Основной недостаток таких типов устройств – это аэрация (вспенивание масла), которое происходит в результате изменения физико-химических свойств жидкости при воздействии на нее поршня в малом пространстве.

Это проявляется провалом в работе устройства и нехарактерными для них звуками.

Частичное понижение аэрации достигается за счет замены воздуха газом азот, в результате появились газо-масляные аналоги, которые бывают одно или двухтрубными.

Однотрубные часто называют газовыми, потому что там масло и газ разделены подвижной перемычкой и не смешиваются.

ВАЖНО ЗНАТЬ: Причины стука амортизатора.

Сильный подпор обеспечивает давление газа в районе 10 – 30 атмосфер также существуют регулируемые аналоги. В основном устанавливаются на спортивные автомобили.

У двухтрубных газово-масляных амортизаторах подпор газа меньше – от 3 до 10 атмосфер.

Но не будет углубляться в тему, ведь не за этим вы сюда пришли. Устройство амортизатора можно посмотреть на фото ниже.

Почему нужно делать прокачку

Все новые амортизаторы складируют в лежачем положении, это удобно и не занимает много места.

Внутри изделия конструктивно предусмотрена компенсационная емкость куда может стекать масло, когда оно находится в горизонтальном положении.

Поэтому если установить не прокаченный амортизатор, то, как правило, сразу или через время появляются стуки, через пару тысяч километров пробега возможна течь рабочей жидкости. На что и грешат многие неопытные автовладельцы.

Поэтому идея состоит в том, чтобы, сделав прокачку, вернуть рабочую жидкость в предусмотренные для нее полости, а затем оставить устройство в вертикальном положении до момента установки, чтобы опять не произошло перетекания.

Также нужно понимать, что можно купить амортизаторы, каждый из которых лежал определенное время на складе и это время может сильно отличаться.

Поэтому не стоит волноваться если усилия воздействия на каждый из них при прокачке, а также скорость перемещения штока стойки в обратное положение, могут отличаться — это нормально.

Также нужно понимать, что если вышли из строя, к примеру, две амортизационные стойки с левой или правой сторон, то замену нужно проводить сразу всех устройств иначе возможна раскачка автомобиля во время движения.

Прокачиваем оригинальные масляные амортизаторы Лада Приора

Данные способы прокачки подходят для большинства амортизационных стоек, устанавливаемых на отечественные автомобили, включая и ВАЗ 2107.

Выполнить работы вручную непросто, но возможно. Обратите внимание, передние амортизаторы на Приору незаменяемые и от других моделей, особенно ВАЗ 2110 не подходят, там другие пружины.

Существуют два способа прокачки, без переворачивания и с переворачиванием амортизационной стойки.

Но существуют общие рекомендации, которые нужно выполнять во всех случаях.

1. При прокачке амортизатор должен находиться в вертикальном положении, а если и наклоняться, то не более нескольких секунд;
2. Прокачку нужно проводить непосредственно перед установкой на автомобиль;
3. Не используйте инструмент, который может повредить изделие (газовый ключ, молоток, плоскогубцы), гидравлика дело тонкое, запомните это;
4. Не допускайте, чтобы шток проворачивался в самой стойке вокруг своей оси;
5. Усилия прилагайте плавно, без рывков;
6. Уже прокаченный амортизатор должен все время находиться в вертикальном положении.

Способ 1

Поставьте амортизационную стойку на ровное место проушиной вниз.

Задача состоит в том, чтобы при прокачке не менее 10 раз полностью вытянуть шток и вернуть его обратно, тем самым обеспечив жидкости (маслу) равномерное заполнение рабочего пространства.

Руками шток вытянуть тяжело, поэтому придумывают разные приспособления.

В нашем случае можно взять разводной ключ на 30 с отверстием в рукоятке диаметр которого как раз позволяет использовать инструмент в качестве рычага.

Оденьте ключ на шток таким образом, чтобы не задевалась резьба и возьмите его на излом.

Не резко, равномерно прилагая усилия, вытяните его до упора.

Возвращаем обратно ровно, без всяких рывков.

Вниз последний должен идти легче, чем вверх, идеальный случай, когда опускание происходит под своим весом. Но если шток без воздействия на него не опускается, это не страшно.

Повторяем действия циклично не менее 10 раз, обратите внимание на возможные рывки при втягивании и вытягивании стойки, посторонние звуки и бульканья.

Допускается их наличие вначале и середине процедуры, но в конце прокачки их не должно быть. При необходимости циклы увеличьте до 15 – 20 раз.

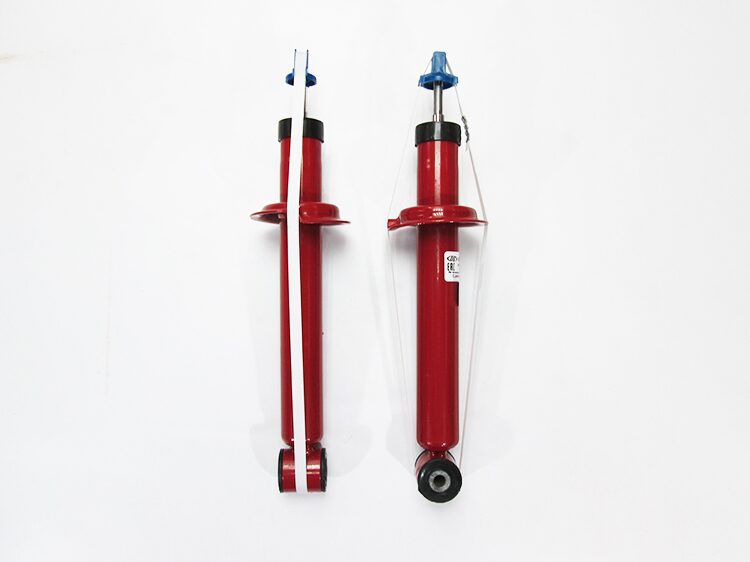

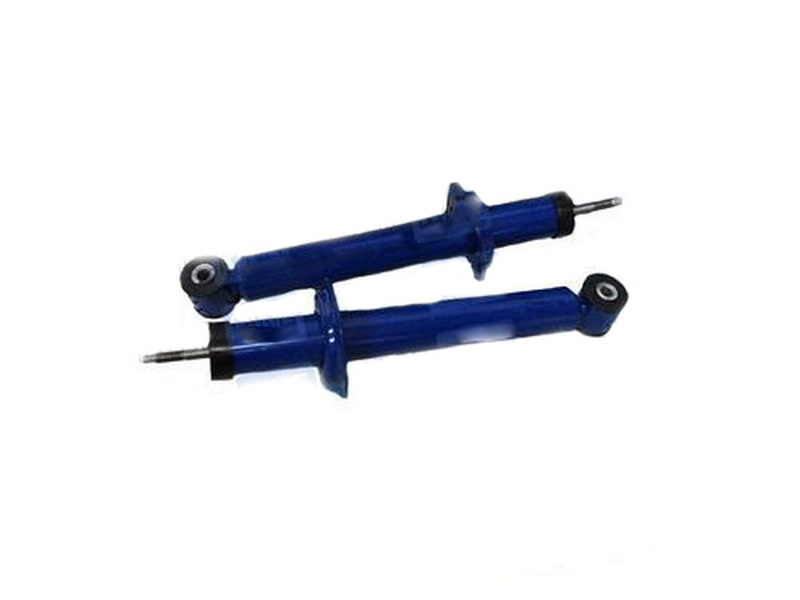

Стойки задней подвески на Приору взаимозаменяемые, сюда подойдет задняя стойка от ВАЗ 2110, 2111, 2112, Lada Samara, Granta, Kalina.

Используя тот же ключ на 30 прокачиваем задний амортизатор.

Обратите внимание – на задней стойке в комплекте не идет гайка, поэтому увеличивается вероятность повреждения резьбы.

Временно вкрутите туда любую гайку или делайте прокачку с особой осторожностью.

В нижнюю часть, в отверстие, вставьте стержень (можно большую отвертку), чтобы придерживать стойку ногами.

После прокачки амортизаторы можно установить в гараже своими руками, но так как это довольно трудоемкая работа, многие предпочитают делать это на СТО.

Чтобы устройства не перевернулись в горизонтальное положение их можно поместить в заводские коробки, скрутив последние скотчем.

Способ 2

Прокачка масляного амортизатора происходит по следующему алгоритму:

1. Шток стойки необходимо расположить таким образом, чтобы он был вытянут на 75% своей длины;
2. Переверните амортизатор штоком вниз и уприте последний в пол;
3. Равномерно прилагая усилия вдавливаем шток до тех пор, пока до корпуса стойки не останется 4-6 см. Подождите 5-6 секунд.
4. Переверните устройство, снова выждите 5-6 секунд, и вытяните шток на 75% его длины. Перерыв – 2-3 секунды.
5. Повторно вдавите шток.

Проводите операцию от 6 до 10 раз, при этом на третьем и на шестом повторе попытайтесь резкими усилиями сдвинуть шток, который в любом случае должен идти плавно. Если нет, процедура продолжается.

Прокачка газомасляных амортизаторов Каяба (KYB)

Будем прокачивать передние и задние амортизаторы Каяба (KYB).

Стандартный цикл прокачки выглядит так:

1. Продавливаем шток стойки Каяба вниз до упора и держим его в таком положении 10 – 15 секунд;
2. Не отпуская, переворачиваем изделие и продолжаем его удерживать в сжатом состоянии 10 – 15 секунд;
3. Снова переворачиваем и уже на этом этапе помогаем штоку разжаться до упора, не обращая внимание на чавкающие звуки, которые могут возникнуть. Таких циклов должно быть не менее 10.

Если в процессе прокачки особых провалов не было и после переворота шток энергично выходит, значит, можно уверенно сказать, что результат положительный.

Если шток, при переворачивании амортизатора в начальное положение, не выдвигается полностью, а останавливается на середине (кромка сварочного шва невидна), то циклы все равно нужно завершить до конца (т.е. до 10).

Далее, дать отстоятся изделию в вертикальном положении около 1 часа, чтобы газ и масло поменяли свою консистенцию, и сделать еще 10 – 20 циклов прокачки.

Как правило, уже после 10 циклов поршень начнет активно выходить и разжиматься, а устройство тем самым приобретет заводские характеристики.

Но это не все, еще нужно сделать заключительный штрих.

Ставим стойку вертикально вверх головой и не обращая на чавканья и возможный небольшой провал, сжимаем шток до упора.

Отпускаем и даем ему самому вернуться в исходное положение до тех пор, пока не будет виден край сварки стойки.

Сжимаем снова и отпускаем. Такие циклы нужно проделать от 5 до 10 раз.

На втором или третьем разе чавканье и провалы должно прекратиться.

В итоге нужно добиться того, что, когда амортизатор, из полностью разжатого состояния, сжимается, не должно быть никакого люфта и звука. Также тихо шток должен возвращаться в разжатое положение.

Все, амортизатор Каяба прокачан. Ставим его вертикально (небольшой угол допускается) и в таком же положении устанавливаем на автомобиль.

В итоге можно сказать, что прокачка амортизатора требует определенного терпения и усилий.

Тут как кому повезет, одни могут справиться с задачей за 10 циклов, другие будут прокачивать с двадцатью и больше циклами, но в итоге получится амортизатор, который прослужит не один год и пройдет не один десяток тысяч километров.

И прежде чем ругать только что приобретенное устройство и бежать в автомагазин для замены его по гарантии, успокойтесь и просто нормально его прокачайте.

Существует, конечно, определенный процент бракованных изделий, но, как правило, автовладельцы пренебрегают теми моментами, которые описаны выше.

И помните, если вы сомневаетесь в правильности своих действий, то зайдите на сайт производителя изделия, как правило, там есть инструкция как его правильно прокачать.

Как прокачать амортизаторы перед установкой своими руками: видео

Всем привет! Когда амортизаторы длительное время эксплуатируются на авто, они постепенно изнашиваются и нуждаются в замене. При этом смена узла включает в себя некоторые важные нюансы. Если вы решили взяться за работу своими руками, обязательно нужно знать, как прокачать амортизаторы перед установкой и сделать это правильно.

Прежде чем мы приступим, советую ознакомиться с нашей недавней статьей, где были рассмотрены передние стойки амортизаторов. Ссылку я оставлю здесь. Проходите, читайте, получайте новую полезную информацию.

Именно прокачка считается ключевым условием для правильной установки и дальнейшей эффективной работы узла. Если не сделать это, деталь выйдет из строя. Причем под условия гарантийного случая подобная неисправность не подпадает. Все придется исправлять за свой счет.

Зачем делается прокачка

Не все понимают, зачем делается прокачка и вообще нужно ли ее проводить. На этот счет следует внести некоторую ясность, чтобы окончательно понять смысл прокачки и острую необходимость в проведении подобной процедуры.

Рабочие механизмы амортизаторов включают в состав своей конструкции специальные гильзы. Если внутрь них проникнет воздух, тогда вернуться в первоначальное положение устройство не сможет. Причем перед монтажом воздух обязательно удаляется из новых и старых деталей, если вы вдруг купили подержанные амортизаторы, поскольку цена их оказалась ниже. Нельзя исключать, что в процессе ремонта подвески или при дефектовке внутрь механизма проник воздух.

В процессе хранения и транспортировки масло, входящее в состав амортизатора, проникает в наружный цилиндр конструкции, из-за чего газ в итоге оказывается внутри системы. Подобное явление приводит к тому, что после установки даже новой детали слышен стук.

За счет выполнения специальных действий из цилиндра удаляется лишний воздух. Делается это непосредственно перед установкой.

И все равно актуально спросить, зачем это делается. Все предельно просто. Для обеспечения правильной, эффективной и длительной работы новых устанавливаемых амортизаторов в состав зависимой или независимой подвески.

Важные нюансы правильной прокачки

В настоящее время продается внушительное количество различных автомобильных амортизаторов, в числе которых:

• Каяба;
• Монро;
• Фенокс;
• Демфи;
• Bosch;
• Sachs;
• SS20, устанавливаемые в основном на ВАЗ;
• Febi;
• Boge;
• ASM;
• Delphi;
• RTS и пр.

В действительности прокачать амортизаторы самостоятельно не так сложно. Нужно лишь знать о некоторых основных нюансах, общих рекомендациях, а также принимать во внимание тип детали. Для каждой разновидности существует своя специальная инструкция. Многое вы с легкостью подчеркнете из видео руководство по прокачке.

Зачастую даже специальный инструмент не потребуется. Главное иметь в распоряжении рукавицы, чтобы исключить повреждение рук, а также защититься от загрязнений.

Что же касается общих правил, то они примерно следующие:

• После прокачки и непосредственно до момента установки амортизатор следует сохранять строго в вертикальном положении;
• Если перевернуть элемент, внутрь снова проникнет воздух;
• На некоторых амортизаторах требуется сливать масло;
• Процедура прокачки во многом зависит от типа используемой детали;
• Слить масло можно за счет провала поршня в нижнюю часть конструкции, не дожимая около 30 мм;
• Альтернативным вариантом считается использование специальной канавки, предусмотренной производителем.

Помимо общих рекомендаций, обязательно отталкивайтесь от инструкции, актуальной для конкретного типа автомобильного амортизатора.

Прокачиваемые виды амортизаторов

Наверняка вы знаете, что амортизаторы делятся на масляные, газовые и газомасляные. Все они довольно активно используются в конструкции транспортных средств.

При этом прокачка требуется для всех категорий узлов подвески:

• передних амортизаторов;
• задних;
• новых деталей;
• подержанных;
• оригинальных;
• аналоговых;
• однотрубных;
• двухтрубных;
• разборных;
• неразборных.

Как видите, не имеет значения, о каких именно амортах идет речь. Все они подлежат предварительной прокачке перед установкой. Пусть у вас в распоряжении обычная старенькая Газель или новенькая Ауди. Хотя владельцы дорогих авто зачастую предпочитают обслуживаться в автосервисах. Но сейчас не об этом.

Хотя не принципиально важно, будут ли амортизаторы задние и новые, либо передние и подержанные, особое внимание стоит обратить на конкретный тип элемента. Для газовых, масляных и газомасляных амортов есть свои инструкции. Опираясь на них, вы сможете своими руками прокачать деталь, и стойка будет работать долго, качественно и эффективно.

Газовые амортизаторы

Начнем с прокачки именно этих амортов. В качестве газа чаще всего здесь используется азот. Прокачать их не сложно. Нужно лишь придерживаться определенной последовательности действий:

• Переверните узел так, чтобы шток был направлен вниз, в сторону пола;
• Теперь плавно начинайте сжимать амортизатор;
• После сжатия зафиксируйте его в таком положении на несколько секунд;
• Затем переверните запчасть наоборот;
• Подержите шток зажатым 4-5 секунд;
• До упора выдвините шток обратно;
• Переверните амортизатор;
• Оставляйте элемент в горизонтальном положении и устанавливайте на авто.

На этом прокачка считается завершенной. Как я и говорил, ничего сложного. Не спешите, но и старайтесь не передерживать амортизаторы газового типа в сжатом состоянии дольше 6 секунд.

Масляные амортизаторы

В случае с такими автомобильными амортами процедура несколько отличается. Тут крайне важно строго следовать заданному алгоритму. Чем точнее вы будете соблюдать инструкцию, тем выше вероятность все сделать максимально правильно.

• Разместите аморт штоком вниз, как и в случае с газовыми элементами;
• Плавно сжимайте до упора амортизатор;
• Завершив сжатие, не отпускайте деталь и удерживайте 2-3 секунды;
• Не отпуская шток, переверните аморт;
• Подержите в сжатом состоянии до 6 секунд;
• В это время воздух должен выйти;
• Затем до упора вытащите шток;
• Переверните аморт штоком вниз;
• Подождите около 3 секунд, и еще проведите аналогичные манипуляции минимум 3 раза.

Хотя считается, что оптимальное число подобных подходов для масляных автомобильных амортизаторов составляет 6.

Когда дойдете до третьей по счету прокачки, обязательно выполните так называемое контрольное действие. Заключается оно в следующем:

• поверните аморт так, чтобы шток был направлен вверх;
• сделайте несколько коротких, но резких сжатий штока.

При этом ход в правильно прокаченном амортизаторе обязан быть максимально плавным, никаких провалов и рывков. Если подобное наблюдается, нужно повторить процедуру прокачки.

Газомасляные

Если у вас не возникало никаких проблем с проверкой амортизаторов на работоспособность, то и с этой задачей вы легко справитесь своими руками.

Газомасляные элементы обязательно прокачиваются непосредственно перед установкой. Делать такую процедуру заранее фактически не имеет смысла.

• Переверните стойку так, чтобы цилиндр был направлен вверх;
• Сожмите аморт и удерживайте его в сжатом положении 3-4 секунды;
• Переверните элемент, не разжимая деталь;
• Медленно и постепенно начните вытягивать цилиндр до его начального положения;
• Повторите аналогичную процедуру минимум 3-4 раза;
• Между подходами делается перерыв буквально в несколько секунд;
• Не переворачивайте аморт после завершения прокачки.

Если вы случайно уроните или перевернете уже прокаченный газомасляный амортизатор, монтировать его на автомобиль нельзя. Сначала обязательно повторите проведенную ранее профилактику и подготовку.

Когда по каким-то причинам у вас не получается прокачать аморты, вы не уверены в собственных силах или чувствуете посторонние звуки, исходящие от работы подвески после замены деталей, лучше обратиться за помощью к квалифицированным специалистам.

Думаю, на этом можно заканчивать. Если у вас есть вопросы, обязательно задавайте их в комментариях. А также делитесь личным опытом по самостоятельной прокачке амортизаторов. Возможно, дадите какие-нибудь дельные советы.

Спасибо за внимание! Подписывайтесь, оставляйте отзывы, приглашайте к нам своих друзей и знакомых!

Прокачка амортизаторов перед установкой

Внимание! Чтобы предотвратить выход из строя поршневой системы амортизатора, двухтрубный амортизатор необходимо прокачать перед установкой. Устанавливая непрокачаный амортизатор, Вы нарушаете инструкцию производителя и создаете основания для отмены гарантийных обязательств! Воздух, который находится во внутренней гильзе непрокачаного амортизатора, создает шумы и стуки при работе амортизатора, и может служить причиной его поломки.

Без прокачки не обойтись
Чтобы избежать поломки и правильно установить двухтрубный амортизатор, перед этим его ОБЯЗАТЕЛЬНО следует привести в рабочее состояние. А именно – прокачать два-три раза. Эта процедура позволяет вновь правильно распределить рабочую жидкость и газ между внутренним и внешним цилиндром амортизатора, если такое распределение было нарушено при транспортировке, например, рабочая жидкость перетекла из внутреннего во внешний цилиндр, а во внутреннем цилиндре собрался газ подпора или воздух. Прокачка амортизатора позволяет избежать стуков при работе подвески, разрушения дроссельных клапанов, выявить случаи заклинивания и другие неисправности клапанного механизма.
При этом необходимо знать, что случаи небольших провалов в сопротивлении клапанного механизма, также как и разница в скорости выхода штока в газо-масляных амортизаторах , не являются неисправностью и не влияют на работу амортизатора.

ВАЖНО! Определенные модели амортизаторов оснащены механизмами для слива масла. В одних моделях масло удаляется при провале штока внутрь амортизатора, в других для этого имеется специальная технологическая канавка в самом верху штока. По этой причине, при прокачке, амортизатор не следует сжимать полностью – шток должен оставаться несжатым на 2-3 см (то есть, рабочая поверхность штока не должна доходить до верхней части стакана стойки на 2-3 см), либо сжимать только до технологических канавок.

Краткая инструкция по прокачке амортизатора
Обязательно прокачивайте амортизатор  при его замене!

Как правильно прокачать амортизатор:
1) Амортизатор извлекается из коробки и ставится в вертикальное положение, в котором он и будет далее установлен на автомобиль;
2) Перед установкой амортизатор прокачивается 3-4 раза – для этого нужно надавить на шток до упора и подождать, пока он сам вернется в начальное положение, повторив эту операцию 3-4 раза;
3) До момента окончательной установки на автомобиль, амортизатор должен находиться в вертикальном положении.

При сборке амортизатора ВАЖНО обратить внимание на:
1) состояние пыльников-отбойников — в случае износа их необходимо заменить на новые, так как они существенно влияют на качество работы амортизаторов. Они не идут в комплекте с амортизаторами, и их нужно приобретать отдельно;
2) состояние верхних опор амортизатора.

При замене амортизатора НЕОБХОДИМО соблюдать следующее условие:
Верхняя гайка, которая идет в комплекте с амортизатором, закручивается только ручным инструментом — вначале головка — ключ, затем — полная затяжка динамометрическим ключом.
При замене амортизатора ЗАПРЕЩЕНО использовать пассатижи и газовые ключи для удержания штока амортизатора. Также, запрещено использовать воздушные электрические инструменты для закручивания верхней гайки амортизатора.
При использовании этих инструментов происходит механическое повреждение штока амортизатора, что, в свою очередь, приводит в негодность сальник, от чего происходят течь и стук, и амортизатор выходит из строя.
Использование пассатижей или газового ключа для удержания штока амортизатора, а также воздушных электрических инструментов для закручивания верхней гайки амортизатора, ПРИВОДИТ К УТРАТЕ ГАРАНТИИ НА АМОРТИЗАТОР.

Будьте внимательны! Пыльники-отбойники и опоры не идут в комплекте с амортизатором, они продаются отдельно!

По материалам KYB

«Сучасна Автомайстерня» № 6 ( 113 ) 2017

Shocks Primer: как и почему нужно использовать ваши амортизаторы

(изображения любезно предоставлены KYB)

«Привет, я купил у вас несколько новых амортизаторов, но один из них, похоже, не работает».

«Этот новый амортизатор имеет гидравлическое действие только в одном направлении».

Это общие опасения, которые эксперты по шокам в KYB слышат от клиентов после покупки новых шоков. По словам ребят из KYB , нужно кое-что убедить, чтобы убедить клиентов, что с новым амортизатором все в порядке. По правде говоря, шок, вероятно, просто «лежал» слишком долго.

Вот сделка:

Более 85 процентов всех автомобилей оснащены двухтрубными амортизаторами и стойками . Внутри сдвоенных трубок имеется открытое пространство, так что гидравлической жидкости есть куда уходить во время работы. В этом пространстве создается давление газообразного азота, чтобы уменьшить пенообразование при перемешивании жидкости.

Поскольку у этих амортизаторов есть верх и низ, они предназначены для работы в вертикальном положении.Во время транспортировки или когда новая деталь лежит боком на полке инвентаря, газообразный азот внутри амортизатора будет иметь тенденцию проталкиваться в гидравлическую рабочую зону. Когда это произойдет, при первых нескольких ударах будет казаться, что шок не работает.

Исправить просто. При выполнении нового удара газообразный азот будет выталкиваться обратно в резервуар, а гидравлическая жидкость будет оставаться на своем месте, пока она остается вертикальной.

Хотя это и не требуется, амортизатор можно «загрунтовать» перед установкой: удерживайте амортизатор вертикально (нормальное положение установки), затем сдвиньте амортизатор, чтобы полностью сжать его, а затем несколько раз полностью растяните.

Первое или два движения может показаться, что амортизатор не работает из-за низкого давления газообразного азота, который иногда просачивается в гидравлическую зону во время длительного горизонтального хранения. Если эту процедуру не выполнить перед установкой, на короткое время может возникнуть шумная работа и снижение производительности. Однако амортизатор начнет работать нормально после нескольких движений или когда автомобиль начнет движение.

Опять же, грунтовка амортизатора не требуется, но она выполняется быстро и легко и может помочь сократить период приработки ваших новых амортизаторов.

Как заменить амортизаторы — Замена заднего амортизатора

Ваша жена начала походить на рекламу стирального порошка, хвастаясь пятнами от пролитого кофе, которые она вылила из ваших рубашек. Дети извиняются, почему они предпочли бы поехать в торговый центр на велосипедах, чем подвезти вас на машине, и даже собаку начало укачивать. Проснись, Банки, и пойми, что твоя машина в прямом и переносном смысле поехала под гору. Эй, на одометре более 60 000 миль, а на шинах начинают развиваться маленькие вогнутые «чашки», верные признаки того, что пришло время для новых амортизаторов.

Конечно, вы можете испытать резкую езду изношенных амортизаторов при гораздо меньшем пробеге, возможно, потому, что вы быстро едете по плохим дорогам и ускоряете процесс износа. Или, может быть, расшатались амортизаторы. Иногда шок вызывает видимую утечку жидкости, но некоторый намек на плач является нормальным явлением, и большинство ударов, которые мы видели, были сильно изношенными, также выглядели сухими.

Правильно, речь идет об амортизаторах.Стойка MacPherson широко используется, но обычные амортизаторы есть на многих автомобилях, плюс почти на всех внедорожниках, пикапах и, по крайней мере, на задней подвеске минивэнов. Разве их замена не аналогична замене распорок, просто проще, потому что вам не нужно сжимать и снимать спиральную пружину? Нет, хотя некоторые вещи похожи (стойка на самом деле является разновидностью амортизатора), крепления — и, следовательно, процедура замены — разные.

Снятие амортизаторов обычно несложно, но попасть под автомобиль и приложить достаточный крутящий момент для удаления проржавевших крепежных элементов большого диаметра может быть непросто.

Эти крепления

Оба амортизатора на большинстве автомобилей последних моделей находятся в днище, поэтому, если вы поддерживаете шасси на стойках безопасности, у вас будет доступ к верхней и нижней части. Одна проблема — добраться до них. Другой выходит из железа.

Первое, что нужно сделать, это проверить, не ослаблены ли крепления. Если вы можете без особых усилий повернуть крепежную гайку или болт вверху или внизу, крепление ослаблено. На некоторых амортизаторах в резиновой втулке есть шпилька, и если она оторвется, вы увидите и почувствуете, как она поворачивается, когда вы пытаетесь затянуть гайку. Обычно на шпильке есть шестигранник, поэтому вы можете удерживать шпильку, пока затягиваете гайку. Когда гайка и болт ослабнут, вы можете просто снова затянуть. Однако он снова ослабнет, если вы не нанесете на резьбу какой-либо фиксирующий состав. Если резина амортизаторных втулок явно потрескалась или сильно деформирована, вам, как правило, придется заменить амортизаторы, чтобы получить новые втулки. Это нормально, потому что сами по себе шоки не в лучшей форме.

Как правило, сокет отключается от монтажного оборудования.Новое оборудование обычно прилагается к амортизатору.

Замена амортизаторов

Производители вторичного рынка производят сменные амортизаторы практически для всего, за исключением некоторых конструкций с электронным управлением. Только несколько амортизаторов электронных систем недоступны третьим сторонам либо потому, что они имеют необычный размер, либо потому, что подключение к электронике транспортного средства может привести к сбоям в управлении / управлении, если вы установите неэлектронные замены. Это может быть всего лишь код неисправности или предупреждающий свет, но если есть серьезная интеграция (как на последних моделях Cadillac), это может быть больше.

Просто проверьте каталог производителя, и если там указаны амортизаторы для вашего года, марки и модели, а в списке говорится, что он относится к типу электронной системы управления, вы круты. Вы откажетесь от электронного управления, но нет такой сложной системы, которая бы использовалась ни для чего, кроме нескольких автомобилей премиум-класса, таких как Cadillac, Corvette и некоторых других спортивных автомобилей высокого класса.

Если в каталоге вторичного рынка не указана замена, вам придется заказать амортизаторы у дилера.На некоторых продуктах Ford есть внешний моторный привод, и вы можете отключить его от старого амортизатора и установить на новый. В большинстве других случаев у вас есть выбор конструкции амортизатора.

Если ударный стержень бесконечно вращается, когда вы пытаетесь снять верхнее крепление, попробуйте тиски на плоском конце стержня.

Снятие шока

Если есть электрический разъем, начните с его отключения.Нет проблем с электроникой с установкой обычных амортизаторов? Вы можете просто разрезать проводку и надежно закрепить лентой. Но если есть шанс, что вы или следующий владелец захотите восстановить систему, это не сработает.

Если разъем находится в багажнике, это просто (просто заклейте его липкой лентой). Но если он находится внизу, найдите безопасное место вдали от тепла выхлопных газов, упакуйте его кусочками пластиковой пены, набитыми на клеммы, поместите его в тяжелый пластиковый пакет, закройте и удерживайте на месте кабельной стяжкой.

Ослабление затвердевшей ржавчины гайки и болта — одна из основных проблем при замене амортизатора. Если гайка обнажена, вы сможете ослабить ее с помощью гаечного ножа — зажимного приспособления, которое часто можно взять напрокат в магазине автозапчастей. Нет места для разветвителя? Еще одна возможность — проникновение растворителя с последующим нагревом от горелки. Самый сложный — это тип, при котором шток поршня поворачивается при попытке ослабить гайку. Один из подходов состоит в том, чтобы зажать стопорные клещи на конце поршневого штока с двойной D, удерживать его от проворачивания плоскогубцами и ослабить гайку с помощью обычного гаечного ключа.Что-то лучше (особенно для утопленной установки) — это специальный набор инструментов с полым шестигранником, который надевается на стержень на гайку, за которым следует гаечный ключ (сделанный для установки с двойной D), который проходит через полый шестигранник на конец с двойной D. . Комплект стоимостью около 11 долларов — это Lisle No. 20400, и он доступен в магазинах автозапчастей. Он поставляется с тремя полыми шестигранниками для большинства марок США. Также есть специальный для некоторых продуктов Ford (№ 20390). Если конец поршня амортизатора (или конец шпильки) имеет обычный шестигранник, вы, конечно, можете использовать обычное гнездо.

Многие амортизаторы устанавливаются на шпильки, и мы даже видели те, где верхнее крепление амортизатора имеет удерживающий кронштейн, удерживаемый дополнительной шпилькой и болтом. Это не большая проблема, просто нужно удалить лишнее оборудование. Когда вы снимаете гайки со шпильки, вам все равно придется оторвать амортизатор, работая равномерно сверху и снизу, чтобы он не сработал. Если вы не уверены в состоянии амортизатора, не имеющего отношения к кости, просто отсоедините его от нижнего крепления, если это возможно (или снимите его полностью, если он на шпильках).Затем медленно сожмите удар (даже газовые удары низкого давления будут легко сжиматься). Если вы чувствуете потерю движения («рыхлость» или неровность), амортизатор изношен.

Установка новых амортизаторов

Если у вас ограниченный бюджет и вы устанавливаете негазированные амортизаторы, рекомендуется убедиться, что в них нет воздуха, и выпустить его, если он есть. (Не пытайтесь это делать со старыми электрошокерами. Если внутри них есть воздух, это от внутреннего износа, и кровотечение не является лекарством.) В новых негазированных амортизаторах удалите воздух, удерживая каждый амортизатор в вертикальном положении (установленное положение): вытяните его, затем переверните и сожмите. Повторите процедуру несколько раз, и новый амортизатор должен работать плавно, с несколько большим сопротивлением при растяжении.

Используете регулируемые амортизаторы? Некоторые из них имеют мягкое, нормальное и твердое положение, и хотя вы можете внести изменения после установки, начните с мягкого или нормального (твердое лучше всего подходит для «восстановления езды» после десятков тысяч миль использования).

Крепления сменных амортизаторов часто сильно отличаются от оригинальных. Это нормально, если вы внимательно следуете инструкциям. Типичным примером является оборудование для вторичного рынка с конструкцией «шип во втулке», используемое на многих автомобилях General Motors. В нижнее крепление входит стальная сменная шпилька особой формы, и втулка, которая находится в сменном амортизаторе, просто надевается на нее.

Если амортизатор устанавливается на шпильки и гайка трудно навинтить, очистите резьбу проволочной щеткой и нанесите проникающее масло / растворитель. Если гайка почти открутилась, нанесите на шпильку слой герметика для резьбовых соединений. Если вы можете затянуть амортизатор в соответствии со спецификациями, не деформируя втулку, это идеально. Если гайка попадает в конец резьбы и втулки ослаблены, значит, вы ошиблись или вам не хватает какого-то оборудования.

Болты нижнего крепления обычно, но не всегда, входят в комплект нового амортизатора.

КАК ЭТО РАБОТАЕТ: амортизаторы не поглощают удары

Амортизатор не поглощает удары (пружина делает это, изгибаясь для поглощения энергии удара).Амортизатор фактически не дает автомобилю подпрыгивать на гибкой пружине. Это достигается путем передачи энергии изгиба пружины поршню в маслонаполненной камере, который рассеивает ее в виде тепла. Большинство амортизаторов имеют двухтрубное (камерное) устройство, внутреннюю камеру с поршнем и калиброванный клапан внизу, который имеет входной канал во внешнюю камеру — резервуар. Когда поршень опускается при сжатии, он выталкивает жидкость через калиброванный клапан в резервуар. Когда поршень движется вверх при выдвижении амортизатора, масло всасывается из резервуара в основную камеру, а некоторое количество также течет через отверстия в поршне, как часть калибровки управления плавностью хода. Заряд газа низкого давления в резервуаре снижает вспенивание масла, что может повлиять на управляемость. Многие высокоэффективные амортизаторы, в том числе для тяжелых нагрузок, таких как автодома, имеют однотрубную конструкцию с газовым зарядом под высоким давлением в основании. Течение жидкости происходит между областями ниже и выше поршня, который имеет сложный клапанный узел.Более высокое давление конструкции с одной трубкой еще более эффективно против аэрации жидкости, но за счет комфорта езды. Иногда замена стойки — это работа для профессионала с подходящими инструментами и компрессорами с винтовой пружиной.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Ручные испытания амортизаторов — Обмен стека для обслуживания и ремонта автомобилей

Имеет ли ручное испытание амортизаторов какое-либо значение для проверки того, хороший или плохой амортизатор? Помогает ли амортизатор с ручной заливкой?

---

Обычно я заправляю амортизаторы вручную, но чувствую, что они работают непоследовательно или не так, как должны.Обычно это амортизаторы, которые долгое время лежали на полке, обычно боком, поэтому это вызывает проблемы с жидкостями в амортизаторе.

Производитель амортизатора, с которым я связался, заявляет, что он не имеет никакого отношения к статусу амортизатора и не помогает ему каким-либо образом (например, для «заливки» перед установкой) из-за сил, которые он видит (или не видит). при ручном грунтовании.
В основном было сказано, что единственный способ проверить, хорош или плох амортизатор, — это проверить отсутствие утечек или установить амортизаторы на автомобиль и проверить на шум во время работы.

Я вижу, что у установщиков есть видеоролики, показывающие, как вручную включить или заправить амортизаторы перед установкой. Я полагаю, это означает, что они видят какую-то выгоду.
Также много людей на форумах и тому подобном писали о затравке амортизаторов и причинах того, почему и как это помогает амортизатору.

Мои впечатления:

Я лично пробовал ручную заливку амортизаторов и:

• Заметил существенные изменения в поведении в моих ручных тестах среди большинства шоков, которые я заряжал вручную.В большинстве случаев они становятся более твердыми и последовательными.
• Минимальные изменения или отсутствие изменений в тех, которые, как я подозреваю, были неисправны. У них были «мертвые зоны», и они вели себя непоследовательно до установки и даже после некоторого катания по ним.

Пример: Я снимаю пару амортизаторов одного и того же продукта / модели с автомобиля, который ездил на них некоторое время, и тестирую их вручную. 1-й чрезвычайно твердый и очень стабильный / гладкий, в то время как 2-й не обеспечивает такого большого сопротивления, очень непостоянен, не является гладким (имеет мертвые зоны).
Игнорируя, как это работает на транспортном средстве для этого примера, имеет ли ручной тест здесь какое-либо значение?

Я понимаю, что ручное тестирование не так эффективно, как тест на автомобиле или шоковый стенд. Но я спрашиваю не об этом. Я спрашиваю только о достоверности ручных тестов по их достоинствам, а не о ручных тестах по сравнению с другими тестами или чем-либо еще.

Не стесняйтесь редактировать мой вопрос, чтобы улучшить его, или вносить предложения.

---

Типы шасси — Эксплуатация и обслуживание амортизационной стойки

Работа амортизаторной стойки

На рисунке 13-23 показана внутренняя конструкция амортизационной стойки.Стрелки показывают движение жидкости при сжатии и растяжении стойки. Такт сжатия амортизатора начинается, когда колеса летательного аппарата касаются земли. По мере того как центр масс летательного аппарата движется вниз, стойка сжимается, и нижний цилиндр или поршень перемещается вверх в верхний цилиндр. Таким образом, дозирующий штифт перемещается вверх через отверстие. Конусность штифта регулирует скорость потока жидкости от нижнего цилиндра к верхнему цилиндру во всех точках во время такта сжатия.Таким образом, наибольшее количество тепла рассеивается через стенки стойки. В конце хода вниз сжатый воздух в верхнем цилиндре дополнительно сжимается, что ограничивает ход сжатия стойки с минимальным ударом. Во время руления воздух в шинах и стойке вместе сглаживает неровности.

Рисунок 13-23. Расход жидкости во время работы амортизатора регулируется конусностью дозирующего штифта в отверстии амортизатора.

Недостаток жидкости или воздуха в стойке приводит к неправильному ограничению хода сжатия.Стойка могла опускаться до дна, в результате чего силы удара передавались непосредственно на планер через металлическую структуру стойки. В правильно обслуживаемой стойке ход выдвижения амортизатора происходит в конце хода сжатия. Энергия, запасенная в сжатом воздухе в верхнем цилиндре, заставляет летательный аппарат начать движение вверх по отношению к земле и нижнему цилиндру стойки, когда стойка пытается вернуться в свое нормальное положение. Жидкость возвращается обратно в нижний цилиндр через ограничители и демпфирующие отверстия.Демпфирование потока жидкости во время хода выдвижения гасит отскок стойки и уменьшает колебания, вызванные действием пружины сжатого воздуха. Втулка, распорка или буферное кольцо, встроенные в стойку, ограничивают ход выдвижения.

Для эффективной работы амортизаторов необходимо поддерживать надлежащее давление жидкости и воздуха. Чтобы проверить уровень жидкости, большинство стоек необходимо спустить и сжать до полностью сжатого положения. Спускание амортизатора может быть опасной операцией.Техник должен быть хорошо знаком с работой рабочего клапана высокого давления, расположенного в верхней части верхнего цилиндра стойки. Обратитесь к инструкциям производителя, чтобы узнать, как правильно спускать воздух из соответствующей стойки, и соблюдайте все необходимые меры безопасности.

Рисунок 13-24. Клапанная арматура с сердечником (A) и клапанная арматура без сердечника (B) используются для обслуживания амортизационных стоек шасси. [щелкните изображение, чтобы увеличить] Два распространенных типа обслуживающих клапанов стойки стойки высокого давления показаны на Рисунке 13-24.Клапан AN6287-1 на Рисунке 13-24A имеет узел сердечника клапана и рассчитан на давление 3000 фунтов на квадратный дюйм (psi). Однако само ядро ​​рассчитано только на 2000 фунтов на квадратный дюйм. Клапан MS28889-1 на Рисунке 13-24B не имеет сердечника клапана. Он рассчитан на давление 5000 фунтов на квадратный дюйм. Накидная гайка клапана AN6287-1 меньше шестигранника корпуса клапана. Накидная гайка MS28889-1 имеет тот же размер, что и шестигранник корпуса клапана. Поворотные гайки на обоих клапанах входят в зацепление с резьбой на внутреннем штоке, что ослабляет или плотно прижимает шток клапана к металлическому седлу. Рисунок 13-25. Этапы обслуживания амортизационной стойки шасси включают выпуск воздуха из стойки и снятие рабочего клапана с верхней части стойки, чтобы обеспечить подачу гидравлической жидкости. Обратите внимание, что стойка изображена горизонтально. На реальной установке на самолете стойка обслуживается в вертикальном положении (шасси опущено). [щелкните изображение, чтобы увеличить]

Обслуживание амортизационных стоек

Следующие ниже процедуры являются типичными для тех, которые используются при спуске амортизатора, обслуживании его гидравлической жидкостью и повторном накачивании стойки.

1. Расположите дрон так, чтобы амортизаторы находились в нормальном рабочем положении на земле. Убедитесь, что персонал, рабочие места и другие препятствия удалены от коптера. Если этого требуют процедуры обслуживания, надежно поставьте дрон домкратом.
2. Снимите крышку с клапана обслуживания воздуха. [Рисунок 13-25A]
3. Проверьте затяжку стяжной гайки.
4. Если сервисный клапан оснащен сердечником клапана, нажмите на него, чтобы сбросить любое давление воздуха, которое может быть захвачено под сердечником в корпусе клапана.[Рисунок 13-25B] Всегда располагайтесь сбоку от траектории любого сердечника клапана на случай, если он сработает. Под воздействием давления воздуха в стойке возможны серьезные травмы.
5. Ослабьте стяжную гайку. Для клапана с сердечником клапана (AN2687-1) поверните накидную гайку на один оборот (против часовой стрелки). Используя специальный инструмент, нажмите на сердечник клапана, чтобы выпустить весь воздух из стойки. Для клапана без сердечника клапана (MS28889) поверните стяжную гайку достаточно, чтобы позволить воздуху выйти.
6. Когда весь воздух выйдет из стойки, его следует полностью сжать. Самолету на домкратах, возможно, потребуется поддомкратить нижнюю стойку с помощью подъемного домкрата для достижения полного сжатия стойки. [Рисунок 13-26]
7. Снимите сердечник клапана AN6287 [Рисунок 13-25D], используя инструмент для снятия сердечника клапана. [Рисунок 13-27] Затем снимите весь рабочий клапан, отвинтив корпус клапана от стойки. [Рисунок 13-25E]
8. Заполните стойку гидравлической жидкостью до уровня отверстия рабочего клапана соответствующей гидравлической жидкостью.
9. Установите на место узел рабочего воздушного клапана, используя новое уплотнительное кольцо. Момент затяжки в соответствии с применимыми спецификациями производителя. Если клапан AN2687-1, установите новый сердечник клапана.
10. Надуйте стойку. На сервисный клапан следует навинтить резьбовой фитинг от контролируемого источника воздуха или азота под высоким давлением. Регулируйте расход с помощью накидной гайки рабочего клапана. На некоторых стойках правильное давление измеряется в фунтах на квадратный дюйм. Другие производители указывают стойки, которые необходимо накачивать до тех пор, пока удлинение нижней стойки не достигнет определенного размера.Следуйте инструкциям производителя. Амортизаторы всегда следует надувать медленно, чтобы избежать чрезмерного нагрева и чрезмерного накачивания.
11. После накачивания затяните стяжную гайку и затяните, как указано.
12. Снимите штуцер заливного шланга и вручную затяните колпачок клапана.

Рисунок 13-26. Воздух, попавший в гидравлическую жидкость амортизационной стойки, удаляется путем использования стойки во всем диапазоне ее движения, в то время как конец воздухонепроницаемого спускного шланга погружается в контейнер с гидравлической жидкостью.Рисунок 13-27. Этот инструмент для клапана включает в себя нарезку внутренней и внешней резьбы, инструмент для снятия / установки сердечника клапана с выемкой и конический конец для вдавливания сердечника клапана или удаления мусора.

Удаление воздуха из амортизационных стоек

Может потребоваться удалить воздух из амортизаторной стойки во время обслуживания или когда воздух попадает в гидравлическую жидкость внутри стойки. Это может быть вызвано низким количеством гидравлической жидкости в стойке. Прокачка обычно производится, когда самолет стоит на домкратах, чтобы облегчить многократное растяжение и сжатие стойки для вытеснения захваченного воздуха. Ниже приводится пример процедуры удаления воздуха из амортизационной стойки.

1. Постройте и прикрепите сливной шланг, содержащий фитинг, подходящий для герметичного соединения на порте рабочего клапана амортизатора. Убедитесь, что шланг достаточно длинный, чтобы дотянуться до земли, когда дрон находится на домкратах.
2. Поднимите самолет до тех пор, пока амортизаторы полностью не выдвинутся.
3. Сбросьте давление воздуха в амортизационной стойке.
4. Снимите узел рабочего воздушного клапана.
5. Заполните стойку до уровня сервисного отверстия одобренной гидравлической жидкостью.
6. Присоедините сливной шланг к сервисному отверстию и вставьте свободный конец шланга в емкость с чистой гидравлической жидкостью. Конец шланга должен оставаться ниже поверхности жидкости.
7. Поместите домкрат для упражнений или другой подходящий домкрат под точку крепления амортизационной стойки. Сожмите и полностью выдвиньте стойку, поднимая и опуская домкрат. Продолжайте этот процесс до тех пор, пока все пузырьки воздуха не перестанут образовываться в емкости с гидравлической жидкостью. Медленно сожмите стойку и дайте ей растянуться под собственным весом.
8. Снимите домкрат для тренажера. Опустите дрон и снимите все остальные домкраты.
9. Снимите сливной шланг в сборе и фитинг с сервисного порта стойки.
10. Установите рабочий воздушный клапан, затяните и накачайте амортизатор в соответствии со спецификациями производителя.

Бортовой механик рекомендует

Амортизатор — Системы шасси самолета

Существует много различных конструкций амортизаторов, но большинство из них работают одинаково.Следующее обсуждение носит общий характер. Для получения информации о конструкции, эксплуатации и обслуживании конкретного авиационного амортизатора обратитесь к инструкциям производителя по техническому обслуживанию.

Типичная пневматическая / гидравлическая амортизационная стойка использует сжатый воздух или азот в сочетании с гидравлической жидкостью для поглощения и рассеивания ударных нагрузок. Иногда ее называют воздушно-масляной или масляной стойкой. Амортизатор состоит из двух телескопических цилиндров или трубок, закрытых с наружных концов.Верхний цилиндр прикреплен к летательному аппарату и не перемещается. Нижний цилиндр называется поршнем и может свободно входить и выходить из верхнего цилиндра. Образованы две камеры. Нижняя камера всегда заполнена гидравлической жидкостью, а верхняя — сжатым воздухом или азотом. Отверстие, расположенное между двумя цилиндрами, обеспечивает проход жидкости из нижней камеры в камеру верхнего цилиндра при сжатии стойки. [Рисунок 1]

Рисунок 1. Амортизатор шасси с дозирующим штифтом для регулирования потока гидравлической жидкости из нижней камеры в верхнюю во время сжатия

В большинстве амортизаторов используется дозирующий штифт, аналогичный показанному на рисунке 1, для управления скоростью потока жидкости из нижней камеры в верхнюю. Во время такта сжатия скорость потока жидкости непостоянна. Он автоматически регулируется конусом дозирующего штифта в отверстии.Когда узкая часть штифта находится в отверстии, больше жидкости может пройти в верхнюю камеру. По мере увеличения диаметра части дозирующего штифта в отверстии проходит меньше жидкости. Повышение давления, вызванное сжатием стойки и гидравлической жидкостью, проталкиваемой через дозируемое отверстие, вызывает нагрев. Это тепло преобразуется в энергию удара. Он рассеивается через структуру стойки.

На некоторых типах амортизаторов используется дозирующая трубка. Принцип работы такой же, как и в амортизаторах с дозирующими штифтами, за исключением того, что отверстия в дозирующей трубке регулируют поток жидкости из нижней камеры в верхнюю камеру во время сжатия.[Фигура 2]

Рис. 2. В некоторых амортизаторах шасси используется внутренняя дозирующая трубка, а не дозирующий штифт для управления потоком жидкости из нижнего цилиндра в верхний цилиндр

При отталкивании или отскоке от сжатия амортизационная стойка имеет тенденцию быстро расширяться. Это может привести к резкому удару в конце хода и повреждению стойки. Амортизаторы обычно оснащаются демпфирующим или демпфирующим устройством для предотвращения этого.Обратный клапан на поршне или возвратная трубка ограничивают поток жидкости во время хода выдвижения, что замедляет движение и предотвращает разрушительные силы удара.

Большинство амортизаторов снабжены осью как часть нижнего цилиндра для обеспечения установки колес самолета. Амортизаторы без цельной оси имеют на конце нижнего цилиндра приспособления для установки осевого узла. На всех верхних цилиндрах амортизационной стойки имеются соответствующие соединения для крепления стойки к планеру.[Рисунок 3]

Рис. 3. Оси, изготовленные из того же материала , что и нижний цилиндр шасси

Верхний цилиндр амортизатора обычно содержит узел арматуры клапана. Он расположен в верхней части цилиндра или рядом с ним. Клапан обеспечивает средство для заполнения стойки гидравлической жидкостью и надувания ее воздухом или азотом, как указано производителем. Сальник используется для уплотнения скользящего соединения между верхним и нижним телескопическими цилиндрами.Устанавливается в открытом конце внешнего цилиндра. Грязесъемное кольцо сальника также устанавливается в канавку нижнего подшипника или гайки сальника на большинстве амортизационных стоек. Он предназначен для предотвращения попадания грязи, грязи, льда и снега на скользящую поверхность поршня в сальник и верхний цилиндр. Регулярная очистка открытой части поршня стойки амортизатора помогает очистителю выполнять свою работу и снижает вероятность повреждения сальника, что может привести к утечке в стойке.

Для выравнивания поршня и колес большинство амортизационных стоек снабжены моментными рычагами или рычагами.Один конец звеньев прикреплен к неподвижному верхнему цилиндру. Другой конец прикреплен к нижнему цилиндру (поршню), поэтому он не может вращаться. Благодаря этому колеса будут выровнены. Тяги также удерживают поршень в конце верхнего цилиндра при выдвижении стойки, например, после взлета. [Рисунок 4]

Рисунок 4. Моментные звенья выравнивают шасси и удерживают поршень в верхнем цилиндре при выдвижении стойки

Амортизаторы передней шестерни снабжены узлом фиксирующего кулачка для выравнивания шестерни.К нижнему цилиндру прикреплен выступ кулачка, а к верхнему цилиндру прикреплена сопрягаемая нижняя выемка кулачка. Эти кулачки выравнивают колесо и ось в сборе в прямом положении, когда амортизатор полностью выдвинут. Это позволяет носовому колесу войти в колесную арку, когда переднее шасси убрано, и предотвращает повреждение конструкции самолета. Он также выравнивает колеса относительно продольной оси самолета перед посадкой, когда стойка полностью выдвинута. [Рис. 5] Многие амортизаторы передней шестерни также имеют приспособления для установки внешнего амортизатора. [Рисунок 6]

Рис. 5. Верхний фиксирующий кулачок входит в выемку нижнего кулачка, когда амортизатор передней стойки шасси выдвигается перед посадкой и перед тем, как шасси убирается в колесную нишу

Рисунок 6. Регулируемый демпфер помогает контролировать колебания передней шестерни

Стойки переднего шасси часто снабжены стопорным или разъединяющим штифтом, позволяющим быстро поворачивать самолет при буксировке или позиционировании самолета на рампе или в ангаре.Расцепление этого штифта позволяет шпинделю вилки колеса на некоторых самолетах поворачиваться на 360 °, что позволяет самолету поворачиваться в узком радиусе. Ни в коем случае нельзя поворачивать носовое колесо любого самолета за пределы линий, отмеченных на планере.

Амортизаторы носовой части и главной стойки на многих самолетах также оснащены точками поддомкрачивания и буксировочными проушинами. Валеты всегда должны располагаться ниже установленных точек. Если предусмотрены буксирные проушины, буксирную штангу следует прикреплять только к этим проушинам.[Рисунок 7]

Рис. 7. Буксирная проушина на шасси — это конструктивное средство для крепления буксирной балки

Амортизирующие стойки содержат табличку с инструкциями, на которой даны инструкции по заполнению стойки жидкостью и по надуванию стойки. Табличка с инструкциями обычно прикрепляется около впускного отверстия заливной горловины и узла воздушного клапана. В нем указывается правильный тип гидравлической жидкости для использования в стойке и давление, до которого должна быть накачана стойка.Крайне важно ознакомиться с этими инструкциями перед заполнением амортизаторной стойки гидравлической жидкостью или ее надуванием воздухом или азотом.

Работа амортизатора

На рисунке 8 показана внутренняя конструкция амортизатора. Стрелки показывают движение жидкости при сжатии и растяжении стойки. Такт сжатия амортизатора начинается, когда колеса летательного аппарата касаются земли. По мере того как центр масс летательного аппарата движется вниз, стойка сжимается, и нижний цилиндр или поршень перемещается вверх в верхний цилиндр.Таким образом, дозирующий штифт перемещается вверх через отверстие. Конусность штифта регулирует скорость потока жидкости от нижнего цилиндра к верхнему цилиндру во всех точках во время такта сжатия. Таким образом, наибольшее количество тепла рассеивается через стенки стойки. В конце хода вниз сжатый воздух в верхнем цилиндре дополнительно сжимается, что ограничивает ход сжатия стойки с минимальным ударом. Во время руления воздух в шинах и стойке вместе сглаживает неровности.

Рис. 8. Расход жидкости во время работы амортизатора регулируется конусом дозирующего штифта в отверстии амортизатора

Недостаток жидкости или воздуха в стойке приводит к неправильному ограничению хода сжатия. Стойка могла опускаться до дна, в результате чего силы удара передавались непосредственно на планер через металлическую структуру стойки.В правильно обслуживаемой стойке ход выдвижения амортизатора происходит в конце хода сжатия. Энергия, запасенная в сжатом воздухе в верхнем цилиндре, заставляет летательный аппарат начать движение вверх по отношению к земле и нижнему цилиндру стойки, когда стойка пытается вернуться в свое нормальное положение. Жидкость возвращается обратно в нижний цилиндр через ограничители и демпфирующие отверстия. Демпфирование потока жидкости во время хода выдвижения гасит отскок стойки и уменьшает колебания, вызванные действием пружины сжатого воздуха.Втулка, распорка или буферное кольцо, встроенные в стойку, ограничивают ход выдвижения.

Эффективная работа амортизационных стоек требует поддержания надлежащего давления жидкости и воздуха. Чтобы проверить уровень жидкости, большинство стоек необходимо спустить и сжать до полностью сжатого положения. Спускание амортизатора может быть опасной операцией. Техник должен быть хорошо знаком с работой рабочего клапана высокого давления, расположенного в верхней части верхнего цилиндра стойки.Обратитесь к инструкциям производителя, чтобы узнать, как правильно спускать воздух из соответствующей стойки, и соблюдайте все необходимые меры безопасности.

Два распространенных типа обслуживающих клапанов стойки высокого давления показаны на рисунке 9. Клапан AN6287-1 на рисунке 9-A имеет узел сердечника клапана и рассчитан на давление 3000 фунтов на квадратный дюйм (psi). Однако само ядро ​​рассчитано только на 2000 фунтов на квадратный дюйм. Клапан MS28889-1 на Рисунке 9-B не имеет сердечника клапана. Он рассчитан на давление 5000 фунтов на квадратный дюйм. Накидная гайка клапана AN6287-1 меньше шестигранника корпуса клапана.Накидная гайка MS28889-1 имеет тот же размер, что и шестигранник корпуса клапана. Поворотные гайки на обоих клапанах входят в зацепление с резьбой на внутреннем штоке, что ослабляет или плотно прижимает шток клапана к металлическому седлу.

Рис. 9. Клапанные фитинги с сердечником (A) и без сердечника (B) используются для обслуживания амортизационных стоек шасси

Обслуживание амортизационных стоек

Следующие ниже процедуры являются типичными для тех, которые используются для спуска амортизатора, обслуживания его гидравлической жидкостью и повторного накачивания стойки.

Рис. 10. Этапы обслуживания амортизационной стойки шасси включают выпуск воздуха из стойки и снятие сервисного клапана с верхней части стойки на , что позволяет использовать гидравлический привод. жидкость. Обратите внимание, что стойка изображена горизонтально. На реальной установке в самолете стойка обслуживается в вертикальном положении (шасси опущено)

1. Расположите дрон так, чтобы амортизаторы находились в нормальном наземном рабочем положении. Убедитесь, что персонал, рабочие места и другие препятствия удалены от коптера. Если этого требуют процедуры обслуживания, надежно поставьте дрон домкратом.
2. Снимите колпачок с клапана обслуживания воздуха. [Рисунок 10-A]
3. Проверить затяжку стяжной гайки.
4. Если сервисный клапан оснащен сердечником клапана, нажмите на него, чтобы сбросить любое давление воздуха, которое может быть захвачено под сердечником в корпусе клапана. [Рисунок 10-B] Всегда располагайтесь сбоку от траектории любого сердечника клапана на случай, если он сработает.Под воздействием давления воздуха в стойке возможны серьезные травмы.
5. Ослабьте накидную гайку. Для клапана с сердечником клапана (AN2687-1) поверните накидную гайку на один оборот (против часовой стрелки). Используя специальный инструмент, нажмите на сердечник клапана, чтобы выпустить весь воздух из стойки. Для клапана без сердечника клапана (MS28889) поверните стяжную гайку достаточно, чтобы позволить воздуху выйти.
6. Когда весь воздух выйдет из стойки, его следует полностью сжать. Самолету на домкратах, возможно, потребуется поддомкратить нижнюю стойку с помощью подъемного домкрата для достижения полного сжатия стойки.[Рисунок 11]
7. Снимите сердечник клапана AN6287 [Рисунок 10-D] с помощью инструмента для снятия сердечника клапана. [Рис. 12] Затем снимите весь рабочий клапан, отвинтив корпус клапана от стойки. [Рисунок 10-E]
8. Заполните стойку гидравлической жидкостью до уровня отверстия рабочего клапана с одобренной гидравлической жидкостью.
9. Установите на место узел рабочего воздушного клапана, используя новое уплотнительное кольцо. Момент затяжки в соответствии с применимыми спецификациями производителя. Если клапан AN2687-1, установите новый сердечник клапана.
10. Надуйте стойку. На сервисный клапан следует навинтить резьбовой фитинг от контролируемого источника воздуха или азота под высоким давлением. Регулируйте расход с помощью накидной гайки рабочего клапана. На некоторых стойках правильное давление измеряется в фунтах на квадратный дюйм. Другие производители указывают стойки, которые необходимо накачивать до тех пор, пока удлинение нижней стойки не достигнет определенного размера. Следуйте инструкциям производителя. Амортизаторы всегда следует надувать медленно, чтобы избежать чрезмерного нагрева и чрезмерного накачивания.
11. После накачивания затяните стяжную гайку и затяните, как указано.
12. Снимите штуцер заправочного шланга и вручную затяните колпачок клапана.

Рис. 11. Воздух, попавший в гидравлическую жидкость амортизационной стойки, стравливается за счет полного движения стойки , в то время как конец воздухонепроницаемого спускного шланга находится под углом погружен в емкость с гидравлической жидкостью

Рисунок 12. Этот инструмент для клапана включает в себя нарезки внутренней и внешней резьбы, инструмент для снятия / установки сердечника клапана и конический конец для нажатия сердечника клапана или удаления мусора

Стойки кровотечения

Может потребоваться удалить воздух из амортизатора во время обслуживания или когда в гидравлической жидкости внутри стойки попадет воздух. Это может быть вызвано низким количеством гидравлической жидкости в стойке.Прокачка обычно производится, когда самолет стоит на домкратах, чтобы облегчить многократное растяжение и сжатие стойки для вытеснения захваченного воздуха. Ниже приводится пример процедуры удаления воздуха из амортизационной стойки.

1. Соорудите и прикрепите сливной шланг, содержащий фитинг, подходящий для герметичного соединения с портом рабочего клапана амортизационной стойки. Убедитесь, что шланг достаточно длинный, чтобы дотянуться до земли, когда дрон находится на домкратах.
2. Поднимите самолет до тех пор, пока амортизаторы полностью не выдвинутся.
3. Сбросьте давление воздуха в амортизационной стойке.
4. Снимите узел рабочего воздушного клапана.
5. Заполните стойку до уровня сервисного отверстия одобренной гидравлической жидкостью.
6. Присоедините сливной шланг к сервисному отверстию и вставьте свободный конец шланга в емкость с чистой гидравлической жидкостью. Конец шланга должен оставаться ниже поверхности жидкости.
7. Поместите домкрат для упражнений или другой подходящий домкрат под точку крепления амортизационной стойки. Сожмите и полностью выдвиньте стойку, поднимая и опуская домкрат.Продолжайте этот процесс до тех пор, пока все пузырьки воздуха не перестанут образовываться в емкости с гидравлической жидкостью. Медленно сожмите стойку и дайте ей растянуться под собственным весом.
8. Снимите домкрат для тренажера. Опустите дрон и снимите все остальные домкраты.
9. Снимите сливной шланг в сборе и фитинг с сервисного порта стойки.
10. Установите рабочий пневмоклапан, затяните и накачайте амортизатор в соответствии со спецификациями производителя.

СВЯЗАННЫЕ ПОЗИЦИИ
Регулировка шасси
Опора шасси
Втягивание шасси
Системы аварийного удлинения шасси
Устройства безопасности шасси

Три предупреждающих знака об износе амортизаторов и стоек

Вы когда-нибудь задумывались, как ваша машина остается хорошо сбалансированной даже при резких поворотах и ​​поворотах? Вы когда-нибудь удивлялись тому, насколько плавно ваша поездка, даже по очень ухабистой дороге? Амортизаторы вашего автомобиля делают ставку на то, что вы едва чувствуете каждую выбоину, в которую попадаете.Эти компоненты, обычно известные как амортизаторы и стойки, являются частью каждого колеса и являются важными аспектами безопасности вашего автомобиля. И амортизаторы, и стойки через некоторое время изнашиваются, поэтому важно знать признаки, указывающие на их необходимость в замене.

Что такое амортизаторы и стойки?

Распространенное заблуждение о амортизаторах и стойках состоит в том, что это одно и то же. Хотя они служат схожей цели, они сильно различаются по структуре. Амортизаторы представляют собой просто трубки, заполненные гидравлическим маслом и прикрепленные к поршню, устройству, которое позволяет амортизатору выпускать небольшое количество гидравлического масла под большим давлением, чтобы уменьшить подпрыгивающее движение транспортного средства.Стойки также представляют собой трубки, заполненные гидравлическим маслом, но они заключены в спиральные пружины, которые удерживают автомобиль во время движения.

Автомобиль имеет только комплект амортизаторов или комплект стоек. Из этого правила есть одно исключение: в некоторых автомобилях передние колеса имеют амортизаторы, а сзади — амортизаторы. Тем не менее, вы не можете заменить амортизатор на стойку или наоборот, потому что амортизаторы устанавливаются непосредственно на раму автомобиля, а стойки также прикрепляются к системе рулевого управления. Ни один из них не подошел бы к другому.

Оба компонента поглощают удары и вибрации, возникающие при обычном вождении, и повышают степень контроля над автомобилем, поскольку помогают более плавно тормозить. Стойка конструктивно привязана к остальной части подвески автомобиля, а амортизатор служит только одной цели — поглощать удары. В своей основе, однако, обе конструкции поглощают удары за счет гидравлического давления.

Признаки износа

Вместо того, чтобы заменять амортизаторы или стойки в зависимости от пробега (что дорого и не нужно), вы можете обратить внимание на эти три явных признака того, что ваши нынешние изнашиваются.Когда все эти признаки присутствуют вместе, ваша безопасность зависит от их замены.

1: Чрезмерное подпрыгивание

Ваш автомобиль неизбежно будет немного подпрыгивать на извилистой дороге, но если он продолжает подпрыгивать после того, как вы попали в тяжелую полосу, это верный признак того, что ваши стойки или амортизаторы нуждаются в замене. Поскольку стойки оснащены пружинами, чрезмерное раскачивание может означать, что пружины изнашиваются. Хотя у амортизаторов нет витков пружины, они связаны с пружинами через их крепления.Слишком сильный удар может означать, что амортизаторы изнашиваются.

2: Покачивание и опускание

Если вы чувствуете раскачивание вашего автомобиля при повороте или если ваша машина опускается («кувыркается») во время движения, это может быть признаком того, что ваши распорки нуждаются в замене. Для автомобилей с амортизаторами это не является признаком неисправности, поскольку амортизаторы не связаны с системой рулевого управления. Автомобиль обычно проседает при износе витков пружины стоек.

3: заметная утечка

Это нормально, если вокруг амортизаторов или стоек будет немного грязи: когда они сжимаются, немного масла обязательно вытечет наружу.Если вы осмотрите свои шоки и заметите, что они покрыты жидкостью, это верный признак их износа. Чрезмерная утечка может быть вызвана повреждением кожуха трубки.

Амортизаторы и стойки с отличными характеристиками позволяют вам тормозить, как только вам это нужно. Если они износятся, они могут привести к тому, что вы потеряете контроль над автомобилем в решающий момент. Ваши оригинальные амортизаторы должны прослужить вам более 100 000 миль, но на всякий случай следите за указанными выше знаками, чтобы вы могли заменить их, пока не стало слишком поздно.

(PDF) Экспериментальное исследование и аналитическая модель влияния отверстия спускного клапана высокопроизводительного амортизатора на динамику автомобиля

Остаточное структурное демпфирование не учитывается при моделировании автомобиля.

19

Уравнения движения для

подрессоренной и неподрессоренной масс модели четвертьфинала

представлены следующим образом:

млн €

xu + Fdamper + kuxux0

ðÞksxsxu

ðÞ = 0ð18Þ

ms €

xsFdamper + ksxsxu

ðÞ

= 0ð19Þ

, где Fdamper представляет собой демпфирующую силу, создаваемую амортизатором

из-за возбуждения

— пенсионная система в квартальной модели автомобиля. Этот para-

метр получается из уравнения (1) и зависит от

перепада силы давления через поршень, массы

настройки времени поршня, ускорения штока

во время каждого хода и внутреннее трение между

трубкой поршневое кольцо и штоком с уплотнением. Каждая конфигурация

в количестве щелчков на переключателе штанги изменяет

Fdamper, создаваемый в амортизаторе. Таким образом, эта ситуация ясно демонстрирует необходимость анализа поведения

моделирования четверти вагона для каждой из

определенных конфигураций, используемых в этом исследовании (5–10–15

кликов).

Сигнал поверхности дороги

Входным сигналом для моделирования четверти автомобиля

будет шероховатость поверхности дороги, которая является основным нарушением

в системе транспортного средства. Типичная дорога

характеризуется наличием больших изолированных неровностей, таких как выбоины или неровности, которые превосходят

более мелкие, но непрерывно распределенные неровности профиля

. В стандарте ISO 8608 предложена классификация неровностей дороги

с использованием значений спектральной плотности мощности (PSD)

, как показано в таблице 5.Типичные дороги

сгруппированы в классы A – H. Однако дороги с твердым покрытием

обычно относятся к классам A – D дорог

. Сигнал от дороги и его неровность —

смоделированы с использованием работы, представленной M

Agostinacchio.

23

В этом исследовании моделируются профильные дороги для

транспортных средств, которые движутся с постоянной горизонтальной скоростью

(v0) по заданной дороге, где форсирование, возникающее в результате

неровностей дороги, может быть смоделировано следующим образом:

понижающий ряд

xgtðÞ = X

N

n = 1

Snsin nwt + un

ðÞð20Þ

, где

Sn = ffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffiffi

2SgnDOðÞDO

q harmon212000, амплитуды которых

q are212000 являются амплитудами возбуждения. оцениваются по выбранным спектрам дорог,

DO = 2p = L, где Lis — длина рассматриваемого участка дороги

.Значение основной временной частоты

(w) определяется из

w = 2p

Lv0ð22Þ

Предполагая, что неровности дороги обладают известной односторонней PSD

, параметр S

g

может быть найден.

Геометрический профиль типичных дорог в достаточной мере соответствует

и точно соответствует следующей простой аналитической форме

SgOðÞ = Ag

O

O0



d

ð23Þ

lis, где O = 2p угловая пространственная частота, соответствующая

гармонической неоднородности с известной длиной волны

l; O0 = 1 — опорная пространственная частота;

и Ag = Sg (O0) и константы dare.Фазы unare

рассматриваются как случайные величины после равномерного распределения

в интервале (0,2p. В таблице 6 степень шероховатости

, выраженная в терминах пространственной частоты, представлена ​​

.

Классы ISO рассматриваемых профилей: A, B, C

,

и D, которые соответствуют нормальным дорогам, на которых автомобили могут достигать и поддерживать высокую скорость

.

За пределами этого значения (в случае профиля E) это разумно

, чтобы предположить, что этот тип дорожного покрытия характерен —

характеризуется достаточно высокой степенью повреждения, поэтому они требуют перемещения

на очень низких скоростях, и поэтому

настолько не подходят для безопасного проезда транспортных средств.

Разница между автомобильными амортизаторами и автомобильными стойками

Что такое автомобильные амортизаторы?

Автомобильные амортизаторы представляют собой насосы с гидравлическим или механическим давлением, которые используют масло для управления реакцией пружин и подвески автомобиля. Ограниченное количество масла нагнетается через отверстия напорной трубы, регулирующей пружинящий момент транспортного средства. Амортизаторы удерживают резину на дороге, позволяя водителю лучше управлять автомобилем. Реакция рулевого колеса, вес автомобиля, нагрузка, которую несет автомобиль, и влияние на шины — все это играет роль во время работы амортизаторов.

Типы амортизаторов

Пневматические амортизаторы – регулируются для изменения высоты автомобиля. Поскольку это может повлиять на управляемость, более современные системы обеспечивают двойную систему управления воздухом, которая позволяет водителю изменять высоту автомобиля и качество езды.

Газовые амортизаторы — содержат азот под давлением в дополнение к гидравлическому маслу. Во время турбулентной езды гидравлическое масло начинает пениться, что снижает контроль амортизаторов при поддержании плавности хода.Чтобы масло не вспенивалось, газ поддерживает давление, аналогичное давлению крышки бутылки содовой.

Разница между передними и задними амортизаторами заключается в том, что передние амортизаторы отвечают за поворот колес и включают в себя шаровые опоры, рулевые тяги, рычаги управления и т. д., а задние обычно включают в себя стойки, амортизаторы или пружины.

Немного истории

Амортизаторы в том виде, в каком они известны сегодня, не были частью первых изобретений автомобиля.Интересно, что до 1900 года в качестве амортизаторов использовалась смазанная кожа, зажатая между бронзовыми дисками, а затем поджатая конусообразными пружинами. В начале 1900-х поезда и вагоны использовали трение листовых рессор в качестве амортизаторов, которые автомобили используют и сегодня. В 1902 году Эмиль Морс установил пневматические амортизаторы на свои автомобили Гран-при. Анри Фурнье выиграл важную гонку Париж-Берлин на этом новом автомобиле. Мотоциклы использовали вилки Druid с цилиндрическими пружинами в начале 1900-х годов, а в автомобилях 1920-х годов были установлены вращающиеся фрикционные демпферы.Одна из проблем, с которой столкнулись производители при устранении дефектов амортизаторов, заключалась в том, что человека могло сбросить со своего места, когда амортизаторы не выполняли свою работу.

Люди, участвовавшие в изобретении электрошока: Клод Фостер, Габриал Снаббер, К.Л. Хорок, Морис Удай

Что такое автомобильные стойки?

Стойки, расположенные сзади или спереди автомобиля, в основном представляют собой амортизатор, расположенный внутри спиральной пружины. Они обеспечивают фундаментальную структурную поддержку системы подвески транспортного средства, приподнимая автомобиль над землей, и отвечают за уменьшение неровностей на неровной поверхности дороги.Они также регулируют перенос веса в транспортном средстве и определяют характеристики безопасности при торможении и управлении. В их конструкции предусмотрены опорные точки для рулевого управления и усиление системы подвески. Если спиральная пружина изнашивается, она может проколоть шину. Подобно амортизаторам, если чрезмерное количество масла вытекает, это влияет на пружинящее движение автомобиля. Стойки, как и амортизаторы, обычно необходимо заменять каждые 50 000–100 000 миль.

Немного истории

Стойка МакФерсона представляет собой систему автомобильной подвески, в которой телескопическая конструкция используется в качестве верхнего шарнира рулевого управления.Он популярен для передней подвески современных автомобилей и назван в честь его изобретателя Эрла С. Макферсона.

Стойка Чепмена была разработана для независимой задней подвески специально для гоночных и спортивных автомобилей. Он включает спиральную пружину и амортизатор и совмещен с карданным валом. Приводной вал устанавливает нижнюю тягу подвески.

Стойки в сборе крепятся к передним колесам автомобиля. Большинство автомобилей, выпущенных после 1995 года, имеют стойки в сборе в передней подвеске и амортизаторы в задней.

Люди, участвовавшие в изобретении распорок: Эрл С. Макферсон, Уильям Стаут, Гвидо Форнака

Если вы ищете OEM, послепродажные амортизаторы или стойки , рабочие или бывшие в употреблении амортизаторы или стойки, позвоните в команду InterAmerican. Мы будем рады ответить на любые ваши вопросы и помочь вам найти необходимую деталь для вашего автомобиля, грузовика, прицепа, мотоцикла или тяжелой техники.

Гордые дистрибьюторы Xtreme Stop Высокопроизводительные роторы с прорезями и прорезями во Флориде, тормозные колодки и Суппорты и HID- и светодиодное освещение Kelvin

Последствия ударов и износа стоек

Когда транспортное средство тормозит, ускоряется и поворачивает, вес перемещается, и положение транспортного средства изменяется.При контролируемом торможении вес может быть эффективно перенесен на ту шину, которая больше всего в этом нуждается. По большей части подвеска и шины управляются лучше всего, когда перенос веса не происходит внезапно и подвеска не сжимается на отбойниках.

Перенос веса имеет импульс. Если водитель резко меняет полосу движения и резко останавливается вправо, вес автомобиля переносится на левое переднее колесо. Если этот угол автомобиля имеет слабый амортизатор или стойку, подвеска может быстро сжаться.В результате правое заднее колесо имеет меньший вес и меньшее сцепление с дорогой, как и левое заднее колесо в меньшей степени. Это означает, что автомобиль может очень быстро перейти от недостаточной поворачиваемости к «резкой» избыточной поворачиваемости. В худшем случае, если у автомобиля высокий центр тяжести, как у внедорожника, он может перевернуться. Если у автомобиля есть эффективные амортизаторы или стойки, перенос веса лучше контролируется, как и сам автомобиль.

Роль системы контроля плавности хода и шин становится еще более важной на автомобилях, оснащенных системами ABS, контроля тяги и контроля устойчивости.Как и в случае экстренной смены полосы движения, водитель теперь может управлять автомобилем при паническом торможении. Это означает, что перенос веса и наклон автомобиля могут быть еще более экстремальными.

Почему износ амортизаторов

Основной причиной износа амортизаторов является их постоянное движение. Даже в нормальных условиях на ровной дороге амортизаторы ударяют в среднем 1750 раз на каждую пройденную милю. Внутри амортизатора поршень движется вверх и вниз по трубе. Между поршнем и трубкой может возникать износ, и со временем масло будет проходить между поршнем и трубкой.Если подвеска опустится до дна, может произойти контакт между поршнем и дном трубки. Это может повредить поршень и клапан. Кроме того, если амортизатор изношен, пружинам придется работать больше, и они могут изнашиваться раньше, вызывая проблемы с дорожным просветом и плавностью хода.

Амортизаторы заполнены в основном маслом. Это масло может иметь разный вес. Когда масло нагревается, это может повлиять на скорость потока через клапан, поскольку оно либо разжижается, либо становится более вязким. Некоторые производители амортизаторов также используют многокомпонентные масла, которые работают как моторные масла.Когда масло холодное, оно может течь как масло вязкостью 15. Но, когда масло нагревается, оно может течь, как 20-й вес.

Масло может быть загрязнено мусором снаружи или внутри компонентов. Грязь может попасть в амортизатор через прокладку, уплотняющую шток. Вот почему так важно заменить все пыльники при установке новых амортизаторов.

Пробег сам по себе является плохим индикатором износа амортизаторов. Некоторые из них все еще работают достаточно хорошо при пробеге более 40 000 миль.И, если клиент покупает действительно хорошие амортизаторы, они могут проехать 70 000 миль. Регулярный осмотр — единственный способ определить состояние стойки или амортизатора.

Заряженный газ

В основном существует три типа конструкций амортизаторов: однотрубные газовые высокого давления, двухтрубные газовые низкого давления и двухтрубные гидравлические (без газа). Каждая из этих конструкций имеет определенные характеристики плавности хода и производительности, которые могут повысить производительность автомобиля.

Причина, по которой в некоторые амортизаторы и стойки добавляется газ, заключается в уменьшении пенообразования или аэрации масла в амортизаторе, вызванного кавитацией при прохождении масла через клапан. Со временем амортизаторы могут потерять этот заряд газа. Если весь газ выйдет, амортизаторы могут перегреться и исчезнуть.

Клапаны

Амортизаторы используют клапаны для управления потоком масла. Клапаны расположены либо в поршне, либо в основании амортизатора. Скорость потока определяет, какая сила требуется для перемещения поршня. Клапан работает в обоих направлениях сжатия и отбоя, и в большинстве амортизаторов оба направления являются независимыми. Клапаны в большинстве сменных амортизаторов зависят от автомобиля.Когда автомобиль проектируется, амортизатор или стойка предназначены для демпфирования определенных жесткостей пружины, работают с определенным пакетом шин и настраиваются на динамику автомобиля, желаемую OEM. Это важно помнить при выборе замены амортизатора и стойки. Слишком жесткая замена может вызвать жалобу клиента на плавность хода. Обычные амортизаторы и стойки иногда ограничены клапанами. Их характеристики, как правило, представляют собой компромисс между комфортной ездой и более контролируемой.

Некоторые амортизаторы и стойки имеют конические канавки в стенках трубки, которые позволяют жидкости свободно обтекать поршень и проходить сквозь него. Результат – плавная и комфортная езда. Когда поршень выходит за конические канавки, жидкость полностью направляется через клапан в поршне. Это приводит к более жесткому удару. Помните, что этот амортизатор чувствителен к высоте, и установка этого типа устройства на транспортное средство с измененной высотой дорожного просвета может свести на нет его преимущества. Новейший тип амортизаторов, представленный на вторичном рынке, может реагировать на изменения дорожных условий.В этих ударах клапаны могут определить, является ли ход результатом небольших неровностей на дороге или значительных изменений положения автомобиля. Способность чувствовать между изменениями дорожного покрытия и тангажа автомобиля позволяет амортизатору обеспечивать комфортную езду, а также контролировать в панических ситуациях.

Стойки

Стойки являются частью подвески и эффективно заменяют верхний рычаг подвески и шаровой шарнир. Стойки выполняют две основные функции. Во-первых, стойки выполняют амортизирующую функцию наподобие амортизаторов.Внутри стойка похожа на амортизатор. Поршень прикреплен к концу штока поршня и работает против гидравлической жидкости, чтобы управлять движением пружины и подвески. По сравнению с амортизатором стержень стойки в три раза больше в диаметре. И, как и амортизаторы, стойка чувствительна к скорости, а это означает, что она имеет клапан, так что величина сопротивления может увеличиваться или уменьшаться в зависимости от того, как быстро движется подвеска.

Struts также выполняют вторую работу. В отличие от амортизаторов стойки обеспечивают структурную поддержку подвески автомобиля.В результате стойки влияют на комфорт при езде и управляемость, а также на управление автомобилем, торможение, рулевое управление, развал-схождение и износ других компонентов подвески, включая шины.

Поскольку стойки являются частью подвески, в некоторых ситуациях они изнашиваются не так, как амортизаторы. Если верхнее крепление стойки заедает, усилие передается через тягу на корпус стойки. Внутри корпуса стойки шток поддерживается поршнем, а в верхней части корпуса стойки — втулкой или подшипником.Износ может быть значительным, потому что стойка должна выполнять работу подшипника. Вместо того, чтобы вращаться и поворачиваться подшипник стойки, поршень вращается в корпусе стойки, что приводит к износу.

Продажа дополнительных услуг

Все стойки и амортизаторы следует заменять комплектами. Замена одного или двух за раз может создать проблемы с балансировкой, которые могут сделать автомобиль неустойчивым при торможении и ускорении.

Отбойники, которые подходят к штоку стойки, всегда следует переносить из старого узла или заменять новыми деталями.Это дешевая страховка от повреждения нового устройства, если оно выйдет из строя. Даже если на старой стойке ее нет, проверьте каталог запчастей на предмет замены.

Не забудьте про пружины. Если пружины уже изношены, они могут сократить срок службы новых амортизаторов и стоек, которые вы устанавливаете. Пружины также контролируют высоту дорожного просвета и, в конечном счете, углы подвески. Подкладка комплекта слабых пружин с помощью прокладок или вставок может решить проблемы с провисанием и проседанием, но не восстановит ходовые качества или жесткость пружины.Чтобы увеличить весенние продажи, проверьте высоту дорожного просвета автомобилей в вашем магазине.

Амортизаторы

в сравнении со стойками MacPherson • Элитный автосервис

Транспортные средства сегодня довольно сложны, и для их диагностики требуется высококвалифицированный, квалифицированный и хорошо оснащенный персонал. К сожалению, многие автомастерские не успевают за ними. Часто ремонт, необходимый для транспортных средств, оказывается выше их головы. Некоторые мошеннические магазины любят подталкивать клиентов к покупке сменных амортизаторов и стоек MacPherson.Тем не менее, эти мошеннические магазины составляют крошечную часть авторемонтной отрасли.

Оригинальные запасные части  Производители автомобилей используют высококачественные стойки и амортизаторы MacPherson. Оригинальные детали рассчитаны на срок службы более 100 000 миль. Продукты, которые мошеннические магазины проталкивают покупателям, часто предназначены исключительно для получения прибыли, а не для удовлетворения их реальных потребностей. Во многих случаях качественная оригинальная деталь заменяется деталью более низкого качества. В чем разница между стойками MacPherson и амортизаторами?  Различия между ними незначительны.Роль амортизаторов заключается в том, чтобы просто гасить колебания, в то время как стойки МакФерсона также действуют как компонент подвески. По этой причине стойки обычно имеют более тяжелую конструкцию и обычно стоят дороже, чем амортизаторы. За прошедшие годы оба превратились в превосходную подвеску. Какие признаки износа амортизаторов?  Изношенные амортизаторы и стойки заставляют автомобиль чрезмерно подпрыгивать. Роль амортизатора или стойки примерно одинакова.Детали предназначены для демпфирования движения подвески в любом направлении. Когда подвеска движется вниз, это называется скачком, а когда она возвращается вверх, это называется отскоком. Изношенные амортизаторы и стойки MacPherson больше не контролируют отскок или подпрыгивание. Слишком много подпрыгивания может привести к тому, что вы потеряете контроль над своим транспортным средством. Детали амортизатора  Для управления движением как амортизаторы, так и стойки МакФерсон используют гидравлическую силу. Несмотря на то, что дизайнов много, в основном это трубка, наполненная маслом.Некоторые используют газ под давлением для поддержания давления масла, что называется газовым ударом и имеет некоторые преимущества в производительности. Нижний конец амортизатора или стойки обычно крепится к подвеске автомобиля. Верхний конец обычно крепится либо к раме, либо к корпусу с помощью вала. Вал прикреплен к поршню, который содержит клапаны и образует сердцевину амортизатора. Как работает амортизатор?  Как только подвеска трясется, поршень перемещается вверх по трубе. Это, в свою очередь, нагнетает гидравлическое масло через распределительный клапан. Чем меньше размер клапана, тем сильнее амортизатор сопротивляется толчку. При отскоке поршень перемещается вверх, после чего жидкость проталкивается через клапан отскока. Производители транспортных средств используют несколько комбинаций, чтобы обеспечить различную скорость подскока и отскока. Переменные скорости клапана контролируют работу. В некоторых более сложных конструкциях используется несколько клапанов, которые срабатывают с разной скоростью. Когда следует заменять амортизаторы или стойки MacPherson?  Если масло начало вытекать из амортизатора или стойки МакФерсон, необходимо заменить его.Многих это вводит в заблуждение. Небольшое количество масла возле амортизатора или верхней части стойки является нормальным явлением. Это само по себе не является показанием к замене, если оно не сопровождается другими симптомами. Если масло капает или весь блок мокрый, может потребоваться замена. Слишком сильное подпрыгивание во время вождения является еще одним признаком того, что ваши амортизаторы или стойки Macpherson изношены. Водитель лучше всех оценивает любые изменения в управлении автомобилем. Кроме того, стоит отметить, что и амортизаторы, и стойки MacPherson изнашиваются постепенно.Постепенное ухудшение уровня управляемости может быть труднее заметить, чем внезапное изменение. Требуется второе мнение Если симптомы отсутствуют, но стойки или амортизаторы MacPherson по-прежнему рекомендуются, вам необходимо получить второе мнение у профессионального механика. Точно так же вам следует обращаться к профессиональному механику только тогда, когда амортизаторы или стойки нуждаются в замене. Другие проблемы, которые могут напоминать проблемы с амортизаторами или стойками, но не являются следующими: – Наклон: ни стойки МакФерсон, ни амортизаторы обычно не делают автомобиль наклонным.Наклон обычно является проблемой шасси или пружины. – Вибрации: при движении на относительно высокой скорости ни стойки МакФерсона, ни стойки не вызывают вибрации. Вибрации обычно связаны с шинами, которые либо разбалансированы, либо некруглы. – Потрескавшиеся шины: изношенные стойки или амортизаторы редко вызывают растрескивание шин. В большинстве случаев виновниками поломки шин обычно являются некруглые шины или неправильный развал-схождение. По иронии судьбы, некруглые шины обычно изнашиваются неровно и могут испортить амортизаторы или стойки МакФерсона.Если вы считаете, что у вас возникла проблема с управлением, обратитесь к одному из наших профессиональных механиков для диагностики проблемы. Это сэкономит вам больше, чем вы можете себе представить!

ЗАПИСАТЬСЯ НА ВСТРЕЧУ

ЗВОНИТЕ СЕЙЧАС: 480-787-0559

Замена амортизаторов и стоек — все, что вам нужно знать

Как часто следует заменять амортизаторы и стойки?

Замена амортизаторов и стоек необходима, когда какой-либо компонент в этих узлах ломается или заметно изношен. Обычно это происходит примерно через 50 000 миль для амортизаторов и около 80 000 миль для стоек.

Это приблизительные интервалы, которые могут меняться в зависимости от качества установленных амортизаторов или стоек, а также от стиля вождения. Обычно хорошим и простым тестом является резкое нажатие на автомобиль спереди или сзади, затем отпустите его и посмотрите, продолжает ли автомобиль подпрыгивать. Хорошие амортизаторы и стойки будут поглощать эту энергию отскока и быстро выравнивать автомобиль.

Во-вторых, амортизаторы и стойки также следует заменить, если из детали видны утечки масла или если какой-либо из компонентов сломан. Амортизаторы заправлены маслом и используют его для поглощения энергии, возникающей при наезде на выбоину или пересечении неровной поверхности.Уплотнения удерживают это масло на месте, но со временем они становятся сухими и могут смещаться. Масло будет просачиваться через это уплотнение и вытекать на внешнюю поверхность амортизатора или стойки. Со временем компоненты амортизатора или стойки могут изнашиваться и ломаться. Обычно пружина вокруг стойки ломается вдоль витка. Там, где амортизатор или стойка крепятся к шасси, они будут изнашиваться, вызывая дребезжание или лязг при движении по ухабистым дорогам. Полированный поршень со временем заржавеет и не позволит амортизатору или стойке свободно перемещаться.Все эти состояния требуют замены.

Как работают амортизаторы и стойки?

Амортизаторы и стойки имеют разную конструкцию, но выполняют одну и ту же основную функцию: надежно удерживают автомобиль на дороге. Поглощение отскока облегчает управление автомобилем. Плотно прижатые шины к земле позволяют сократить тормозной путь. Амортизаторы более старой конструкции. В основном они используются в грузовиках и старых автомобилях с задним приводом, где достаточно места. Амортизатор только поглощает или гасит движения вверх и вниз, создаваемые на неровной дороге.Вместо того, чтобы машина двигалась вверх и вниз. или шины движутся вверх и вниз, начальное движение направляется через масло и газ в амортизаторе, который гасит энергию. Стойки — это более современная адаптация амортизатора. Они включают в конструкцию спиральную пружину, которая позволяет стойке выдерживать вес автомобиля. Следовательно, он должен быть больше и сильнее удара. Эта адаптация позволила производителям автомобилей отказаться от других компонентов подвески и уменьшить вес и размер автомобиля, при этом обеспечивая комфортную езду.

Получите смету услуг по замене амортизаторов и стоек в ближайших магазинах

Как узнать, когда нужно заменить амортизаторы и стойки?

Дребезжащий или лязгающий звук, особенно на ухабах или неровных поверхностях, является признаком износа амортизаторов и стоек. Эти компоненты устанавливаются между шасси автомобиля и подвеской с помощью резиновых изоляторов или втулки, окружающей один или несколько болтов крепления. Когда резина высыхает и изнашивается, создается пространство, в котором амортизатор или стойка могут перемещаться и создавать шум.Этот шум обычно слышен на скорости от 25 до 30 миль в час, когда амортизаторы и стойки более активны в подвеске автомобиля. Повышение общей неряшливости управляемости автомобиля является еще одним симптомом, хотя он может быть незаметен водителю, который подсознательно приспосабливается. Тормозной путь, необходимый для остановки автомобиля, увеличивается по мере износа амортизаторов и стоек. Крутые повороты будут выполняться на более низких скоростях, так как они также изнашиваются. Если автомобиль проседает вперед при торможении или проседает внутрь при резком повороте, амортизаторы и стойки изношены.Технический специалист может дать совет по амортизаторам и стойкам во время короткого тест-драйва во время планового обслуживания или замены масла.

Что может произойти, если вовремя не заменить амортизаторы и стойки?

Длительное пренебрежение амортизаторами и стойками приведет к увеличению затрат на ремонт и в конечном итоге приведет к аварии. Ой! Изношенные амортизаторы и стойки приводят к преждевременному износу компонентов подвески и рулевого управления. Шаровые шарниры, рулевые тяги и стабилизаторы поперечной устойчивости среди других компонентов будут нести большую часть веса автомобиля, поэтому они будут работать с большей нагрузкой и изнашиваться раньше, чем ожидается.Однако этот износ не ограничивается только компонентами подвески, поскольку шины также будут изнашиваться. Шины будут больше подпрыгивать, что приведет к сильному износу, особенно по внутреннему краю протектора. Эта изменчивость может стать настолько выраженной, что будет слышен слышимый гул и будет ощущаться постоянная вибрация.

Более важно, чем изношенные компоненты подвески, изношенные амортизаторы и стойки также затрудняют остановку и управление автомобилем. Когда шины не прочно стоят на земле, водитель не имеет полного контроля ни в направлении, ни в регулировке скорости.Повороты неаккуратны, а торможение затруднено. Хотя большинство водителей приспосабливаются к этому состоянию, небольшая потеря внимания на дороге может привести к аварии.

Какова типичная стоимость замены амортизатора и стойки?

• Ориентировочная стоимость деталей: 25–70 долларов США (каждая)
• Ориентировочная стоимость рабочей силы: 200–500 долларов США

Хорошей новостью является то, что большинство специалистов по обслуживанию автомобилей могут выполнять эту услугу. Имейте в виду, что цены будут варьироваться в зависимости от региона, марки и модели вашего автомобиля.Сэкономьте время и используйте Openbay, чтобы сравнить цены на замену амортизаторов и стоек в лучших авторемонтных мастерских в вашем регионе.

Статья по обслуживанию, написанная главным техническим специалистом ASE

Получите оценки от ближайших магазинов

Характеристика стойки гидропневматической подвески с газомасляной эмульсией

https://doi.org/10.1016/j.ymssp.2017.12.040Получить права и содержание происходит в пределах рассматриваемого стояка ГНС.

•

Больше газа может быть захвачено при более высоком давлении жидкости и более высокой скорости стойки.

•

Приготовленная газомасляная эмульсия сильно влияет на характеристики стойки.

•

Захваченный газ приводит к гистерезису характеристик жесткости и демпфирования.

•

Больше захваченного газа приводит к увеличению жесткости и уменьшению коэффициента демпфирования.

Abstract

Экспериментально и аналитически охарактеризованы нелинейные свойства жесткости и демпфирования простой и недорогой конструкции стойки гидропневматической подвески (HPS), которая позволяет улавливать газ в гидравлическом масле.Состав газонефтяной эмульсии изучается в лаборатории, и формулируются изменения модуля объемного сжатия и массовой плотности эмульсии в зависимости от объемной доли газа. Сформулирована аналитическая модель ТНС с учетом политропного изменения газового состояния, трения уплотнений и течения газонефтяной эмульсии через отверстия и клапаны. Модель сформулирована с учетом конфигураций стоек с одним и двумя выпускными отверстиями. Данные измерений, полученные при почти постоянной температуре, используются для определения объемной доли газа в эмульсии, а также коэффициентов трения и расхода в зависимости от скорости стойки и давления жидкости.Результаты показали, что конфигурация с одним отверстием из-за высокого давления жидкости вызывает большее улавливание газа нефтью и, следовательно, значительно более высокую сжимаемость газонефтяной эмульсии. Результаты моделирования, полученные при различных возбуждениях в диапазоне частот 0,1–8 Гц, показали достаточно хорошее совпадение с измеренными свойствами жесткости и демпфирования стойки HPS. Результаты показывают, что изменения сжимаемости жидкости и объема свободного газа вызывают увеличение эффективной жесткости, но значительное снижение демпфирования весьма нелинейным образом.Увеличение объемной доли газа приводило к значительному гистерезису в силовых прогибных и силовых характеристиках стойки.

Ключевые слова Гидро-пневматическая подвеска

Газ-масляную эмульсию

Газ объемной доли

Жесткость и демпфирующие свойства

Гистерезис Рекомендованные статьи articlesCiting (0)

Посмотреть полный текст

© 2018 Elsevier Ltd. Все права защищены .

Рекомендуемые статьи

Ссылающиеся статьи

Газовые стойки, газовые пружины, газовые амортизаторы или газовые амортизаторы? Какая разница?

Газовые амортизаторы используются для постепенного открытия или закрытия различных приложений.Они используются, например, для подъема, подъема или опускания тяжелых ценностей или люков. Газовая стойка — наиболее распространенное название в Великобритании, но иногда их также называют газовыми пружинами, газлифтами, газовыми стойками, газовыми рычагами или газовыми амортизаторами.

Что такое газовый шок?
Газовый удар представляет собой гидравлический удар, в который впрыскивается определенное количество газа или масла под низким давлением. Чаще всего используется газообразный азот. Газовый удар гасит или замедляет движение, поэтому их используют в автомобилях, грузовиках, на дверях и в самолетах.

Как работает газовый шок?
Наиболее важной функцией заправки газом является минимизация аэрации гидравлической жидкости. Газовые амортизаторы обычно используются в небольших самолетах. Например, когда дверь самолета открыта, вы заметите, что она распахнута. Однако вы увидите, что он всегда будет открываться очень постепенно. Это из-за газовой заслонки. Газовая заслонка обеспечивает сбор энергии, благодаря чему дверь открывается плавно.

В чем разница между газовой стойкой и газовым амортизатором?
Разница между газовым амортизатором и газовым амортизатором заключается в том, что газовый амортизатор не возвращает энергию, которую он только что собрал.В этом существенное отличие газового амортизатора от газового амортизатора. Потому что газовая стойка работает в обе стороны. Газовая стойка поддерживает как открытие, так и закрытие приложения. Кроме того, газовый амортизатор работает за счет масла вместо газа. Это еще одно важное отличие. Однако эти два типа газовых пружин часто путают друг с другом. Газовый демпфер часто используется как синоним газовой пружины.

Почему газовый амортизатор лучше гидравлического?
Если вы используете газовый амортизатор в качестве амортизатора, например, на своем грузовике, мы рекомендуем газовый амортизатор вместо гидравлического.Нет риска смешивания воздуха с жидкостью (что мы называем аэрацией). Это приведет к образованию пены и снижению производительности.

Ищете газовую стойку? Найдите или рассчитайте свой
В магазине Gasspringsshop вы можете найти подходящую газовую стойку, используя один из наших инструментов расчета. У нас есть широкий ассортимент газовых пружин различной длины, диаметра и материалов. Кроме того, наши газовые пружины оснащены клапаном, что делает их универсальными в использовании. Это позволяет нам регулировать давление так, чтобы газовая пружина соответствовала вашим требованиям.Мы также продаем соответствующие монтажные детали, необходимые для сборки газовой пружины.

Мы предлагаем три варианта поиска газовой пружины. Либо воспользуйтесь нашим калькулятором, если вы не уверены, какой газовый амортизатор и какое усилие (Н) вам нужно. Калькулятор рассчитает необходимую газовую пружину на основании введенных вами данных. Вы знакомы с использованием газовой пружины? Тогда воспользуйтесь конфигуратором. Здесь вы можете самостоятельно собрать газовую пружину, включая соответствующие крепежные детали. Последний вариант — найти газовую пружину на замену для имеющейся газовой пружины.Используйте функцию поиска замены, где вы можете ввести артикул своей газовой пружины. Функция поиска найдет подходящую замену.

КОНИ | Часто задаваемые вопросы Потребители

Амортизаторы и стойки похожи в том, что они оба амортизируют (замедляют) движение транспортных средств. Ключевое отличие стойки от амортизатора заключается в том, что амортизатор только управляет движением автомобиля, а стойка является фиксирующим элементом подвески. Это означает, что если вы удалите амортизатор, шпиндель или ось все равно будут полностью прикреплены к автомобилю.Если вы удалите распорку, шпиндель или ось смогут двигаться вне своего нормального движения. Амортизаторы и стойки могут иметь или не иметь установленную на них пружину. Часто предполагается, что любой демпфер с пружиной — это стойка, это не так.

На этот вопрос сложно ответить, поскольку каждое приложение KONI разрабатывается для конкретного автомобиля, чтобы обеспечить наилучшие характеристики управляемости. Как правило, большинство заводских амортизаторов недостаточно демпфированы для оптимизации управляемости, поэтому инженеры KONI выбирают более прочные клапаны.К сожалению, заводские амортизаторы обычно выбираются по финансовым причинам, а не по производительности, поэтому более дешевые амортизаторы с более низкими технологиями являются стандартными. В некоторых случаях заводской амортизатор может иметь хорошие характеристики в некоторых частях рабочего диапазона, но требует некоторой помощи в других частях, и есть даже несколько случаев, когда инженеры KONI нашли лучшее управление, смягчив заводские блоки.

KONI Special (красного цвета) был разработан для обеспечения максимального комфорта при езде с хорошими характеристиками управляемости для каждого транспортного средства.KONI Sport (желтый) обычно начинается с более высокого начального уровня клапанов, чтобы придать более спортивный вид и работать с автомобилями с деталями с более высокими характеристиками. В некоторых случаях KONI предлагает только клапаны Special или Sport, но не оба. Некоторые современные автомобили поставляются с завода с высокотехнологичными системами подвески и комплектами колес и шин, поэтому они сразу перейдут в модельный ряд Sport, однако они по-прежнему снабжены клапанами, обеспечивающими комфортную езду и очень хорошую управляемость.

В первую очередь разница в базовой конструкции амортизаторов: KONI Sport регулируемые, KONI STR.Т нет. Второе отличие можно найти в клапанах: в то время как KONI Sport разработан для обеспечения более спортивных характеристик, KONI STR.T лучше всего описывается как полуспортивный: улучшение управляемости на дороге до значительно более спортивного уровня, чем стандартное (также подходит для снижения ), с общим ощущением комфорта.

KONI FSD адаптируется к условиям движения (скорость движения и дорожное покрытие). В результате получается очень плавная езда в очень широком диапазоне обстоятельств.Клапаны KONI FSD лучше всего работают в сочетании с заводскими пружинами автомобиля. KONI Sport предлагает более спортивное, более отзывчивое ощущение автомобиля при любых обстоятельствах и работает на автомобилях с деталями с более высокими характеристиками. Более высокая начальная базовая линия клапанов и возможность регулировки демпфирования обеспечивают лучшую совместимость с любыми спортивными или занижающими пружинами вторичного рынка.

Регулируемые по высоте койловеры KONI позволяют занижать автомобиль в соответствии с вашими потребностями.По сравнению с обычными занижающими пружинами койловеры KONI обычно можно отрегулировать, чтобы обеспечить меньший дорожный просвет. Пружины, используемые в койловерах KONI, разработаны с учетом этого факта, что приводит к более высокому рейтингу и, таким образом, к очень заметному спортивному ощущению автомобиля. Поскольку качество езды является «приоритетом номер 1», амортизаторная система, жесткость пружины и максимальное занижение поддерживаются на уровне, который подходит для использования в течение всего дня.

Амортизаторы KONI Heavy Track предназначены для улучшения характеристик плавности хода и управляемости в течение всего дня.Размеры оригинальных амортизаторов соблюдаются, а использование высококачественных компонентов, используемых KONI, повышает их долговечность. KONI HT RAID предназначен для интенсивного использования. Дополнительные технические характеристики, которыми обладают HT RAID, гарантируют, что удары выдержат очень требовательные сафари, походы в кусты, экспедиции на полюсах и так далее. HT RAID, которые можно использовать в сочетании с усиленными пружинами, часто предназначены для работы с приподнятой подвеской.

Одним из больших преимуществ регулируемых амортизаторов KONI является отсутствие специальной пружины для оптимальной работы.Вместо этого вы можете отрегулировать KONI в соответствии с вашими пружинами. Большинство высокопроизводительных пружин имеют более высокую жесткость, чем оригинальные пружины автомобиля. Поскольку амортизатор управляет движением пружины, повышенная жесткость пружины требует большего демпфирования отбоя для контроля, и это одна из причин, по которой KONI (за исключением FSD и STR.T) имеют регулировку отбоя (а некоторые имеют двойную регулировку). Использование более высоких пружин с оригинальными или мягкими амортизаторами очень быстро преодолевает и изнашивает амортизаторы. Диапазон регулировки KONI обычно составляет около 100% (удвоение жесткости при полной жесткости при полной мягкости), чтобы обеспечить надлежащее демпфирование оригинальных пружин и высокопроизводительных пружин.

Все KONI предназначены для автомобилей стандартной высоты и могут работать с заниженными автомобилями, за исключением Special Active с технологией FSD (опускание FSD подробно описано в последнем абзаце), если они не прогибаются внутри и не повреждаются. В отличие от некоторых амортизаторов, KONI не чувствительны к положению, поэтому они будут работать должным образом в любом диапазоне хода, при условии, что они не достигают дна или максимума. Различные конструкции подвески транспортных средств имеют разный ход хода, но хорошее эмпирическое правило заключается в том, что большинство транспортных средств можно приемлемо опустить примерно на 30-40 мм, кроме того, вероятность опускания быстро увеличивается, хотя некоторые автомобили с более длинным ходом могут опускаться ниже.Большинство автомобилей оснащены отбойниками, чтобы амортизаторы и пружины не прогибались. При опускании автомобиля обязательно повторно используйте отбойники, так как они являются дешевой страховкой, позволяющей избежать повреждения днища. Помните также, что сильно заниженные автомобили, как правило, отрицательно влияют на геометрию подвески, ходовые качества и управляемость, а также на износ шин и деталей подвески.
Все шины KONI с частотно-селективным демпфированием FSD можно использовать с оригинальными/стандартными пружинами. В целом пружины, опускающие автомобиль не более чем на 25 мм, будут работать правильно.Это основано на том, какой ход вниз имеет подвеска на заниженной высоте. Для получения дополнительной информации о конкретном приложении обратитесь к авторизованному дистрибьютору в вашей стране.

В основном существует три типа конструкций амортизаторов: однотрубные газовые высокого давления, двухтрубные газовые низкого давления и двухтрубные гидравлические (негазовые). Каждая из этих конструкций имеет определенные ходовые и эксплуатационные характеристики, которые могут повысить производительность автомобиля, и KONI — единственная компания, которая производит три конструкции.Инженеры-разработчики KONI оценивают каждый новый автомобиль и могут решить, какая конструкция амортизаторов лучше всего подходит для этого автомобиля. Некоторые автомобили реагируют на монотрубки, некоторые любят газ под давлением, а другие нет. Большинство шоковых компаний используют только один или два из этих стилей, потому что они дешевле в производстве, но поэтому ограничены в возможностях конструкции и функциях.

Автоматическое растяжение амортизатора вызывается давлением газа. Не все амортизаторы KONI находятся под давлением газа (см. также вопрос: KONI производит некоторые амортизаторы, которые не являются газовыми амортизаторами.Почему?). Автоматическое удлинение также может быть уменьшено или отменено с помощью клапана амортизатора (даже больше, если отрегулировать), что наиболее заметно на газовых амортизаторах низкого давления.

Компания KONI разработала оригинальный метод установки вкладышей в герметичные корпуса, что позволяет использовать демпферы с высокими эксплуатационными характеристиками, когда они ранее были недоступны. Для производителей автомобилей во всем мире стало обычной практикой экономить деньги, используя заводские герметичные корпуса стоек, а не традиционные закрытые корпуса с резьбой, когда они строят новые автомобили.Когда это возможно, KONI изготавливает полный демпфер с корпусом стойки, но иногда необходимые опоры для пружин и монтажные кронштейны отсутствуют или их производство невозможно с финансовой точки зрения. Благодаря разработке системы вставок KONI Cut-A-Strut многие автомобили с заводскими уплотнениями стоек теперь имеют дополнительные демпферы. Для установки требуются только основные инструменты, которые уже есть у большинства людей. Эти инструменты включают в себя режущее устройство, такое как ножовка, шлифовальная машина или труборез для вскрытия корпуса стойки, а также электрическую дрель.Как правило, на каждый угол требуется в среднем 15-20 минут дополнительной работы по сравнению с традиционной установкой вставок. KONI успешно использует этот метод в течение многих лет в различных приложениях.

Для ваших KONI не существует единственной оптимальной настройки, потому что каждый водитель имеет разные предпочтения в отношении комфорта, производительности, модификаций производительности и дорог, по которым он должен ездить. Для большинства автомобилей мы предлагаем устанавливать новые KONI в полностью мягком положении.(стандартная настройка прямо из коробки), чтобы воспользоваться преимуществами баланса комфорта и управляемости, разработанного инженерами-разработчиками KONI. Если у автомобиля есть улучшения производительности (пружины, пакеты колес / шин и т. д.) или водитель хочет, чтобы автомобиль был немного более агрессивным, большинство людей находят оптимальную настройку в диапазоне от 1/2 до одного полного оборота из полного мягкого диапазона. В течение длительного срока службы амортизатора или если водителю нужна особая устойчивая характеристика управляемости, амортизаторы можно отрегулировать повыше.Очень редко KONI когда-либо потребуется настроить на полную жесткость.

Когда это возможно, мы стараемся, чтобы приложение настраивалось извне, чтобы их можно было легко настроить на автомобиле. В некоторых случаях это невозможно из-за конструктивных ограничений, налагаемых транспортным средством. В некоторых автомобилях нет возможности физически получить доступ к регулятору на автомобиле или есть крепления, запрещающие регулируемый амортизатор. В этих случаях амортизаторы по-прежнему регулируются, но для этого их необходимо снять с автомобиля.
