Что такое ступица колеса автомобиля

Ступица колеса автомобиля — это отдельная деталь ходовой части автомобиля, к которой крепится колесо.
На примере ступиц переднего и заднего колес автомобилей ВАЗ 2108, 2109, 21099 попробуем более подробно разобраться, что такое ступица.

Ступица переднего колеса автомобилей ВАЗ 2108, 2109, 21099

Ступица переднего колеса автомобилей ВАЗ 2108, 2109, 21099 установлена с натягом во внутренних кольцах двухрядного подшипника, расположенного внутри поворотного кулака подвески. В ней четыре резьбовых отверстия под болты крепления колеса и два маленьких резьбовых отверстия под штифты тормозного диска. Внутри ступицы отверстие со шлицами в которое вставляется хвостовик наружного шруса привода колеса на который наворачивается гайка крепления ступицы. Для фиксации край гайки заминается.

Ступица заднего колеса автомобилей ВАЗ 2108, 2109, 21099

В ступице заднего колеса установлен двухрядный подшипник меньшего диаметра чем передний. Сама ступица установлена на оси, крепящейся к кронштейну задней балки. В ней так же четыре отверстия под колесные болты и два под штифты тормозного барабана. Ступица закреплена гайкой.

Примечания и дополнения

— Все гайки крепления ступиц (передних и задних) одинакового размера и имеют правую резьбу. Болты колес так же одинаковые.

— Конструкция ступицы колеса других автомобилей может несколько отличаться от ступиц ВАЗ 2108, 2109, 21099, но назначение и принцип действия у них практически идентичны.

Еще статьи по ходовой части автомобилей

Устройство, назначение и 6 признаков неисправности ступицы переднего колеса автомобиля

От общего технического состояния деталей ходовой части автомобиля зависит не только комфортное управление им, но также безопасность водителя и находящихся рядом пассажиров. Среди многочисленных элементов особого внимания заслуживает ступица переднего колеса.

Ступица переднего колеса — это узел ходовой части автомобиля, который выполняет несколько функций. Водителю нужно знать не только, как заменить лампочку ближнего света, но также как устранить неполадки в подобной ступице. Если данная деталь выйдет из строя, транспортное средство не сможет передвигаться.

Чтобы предотвратить это, водитель обязательно должен проводить регулярную проверку состояния ступиц, организовывать техническое обслуживание авто, а также своевременно обращаться в специальный сервис для устранения даже самых незначительных поломок детали. Чтобы самостоятельно проверить работу ступицы, необходимо знать особенности устройства и функциональное назначение элемента.

Содержание статьи

Назначение ступицы переднего колеса

Чтобы понять, что такое ступица, стоит разобраться с её основным функциональным назначением. Для этого совершенно не обязательно иметь специальные познания в общем устройстве транспортных средств.

Ступица представляет собой особую деталь, которая обеспечивает возможность вращения колеса. Для этого оно должно быть максимально надёжно закреплено на полуоси. На ступицу прикручивается диск, а в конструкции её самой есть пара вращающихся подшипников. Функций у данного конструкционного элемента существует достаточно много. Вот самые основные из них.

1. Основная задача ступицы – подвижное и одновременно надёжное соединение диска колеса на оси поворотного кулака.
2. Обеспечение качественного торможения и надежности всей тормозной системы в целом. Причина в том, что тормозной диск также закреплён на ступице.
3. В переднеприводных автомобилях ступица передаёт колесам вращательное движение по направлению от полуоси. Для этой цели предназначено специальное внутреннее отверстие со шлицами внутри, куда в процессе передвижения входит один конец полуоси. Это позволяет автомобилю свободно перемещаться по трассе.

Современный автомобиль имеет целую систему электронных датчиков, позволяющих в постоянном режиме получать огромное количество информации и обеспечивать максимально безопасное движение машины. Ступица переднего колеса в этом сложном процессе играет не последнюю роль.

Конструкция ступицы

Устройство ступицы переднего колеса необходимо знать для обнаружения и устранения возможных неисправностей. При относительно сложном функциональном назначении, элемент отличается достаточно простым внутренним устройством. Среди основных частей данного узла можно отметить:

• тело ступицы;
• подшипники;
• колёсные шпильки;
• специальные датчики.

Корпус ступицы представляет собой прочную литую деталь, выполненную из специального сплава и прошедшую обработку токарными инструментами.

Данный элемент необходимо рассматривать в качестве единого комплекса, имеющего подшипники и шпильки. У основной массы производителей данные элементы идут только в комплекте, они неотделимы друг от друга.

Подобная монолитность в состоянии обеспечить максимальный уровень надежности и безопасности всей ходовой части транспортного средства.

Признаки наличия неисправностей в ступице

Выявить те или иные неисправности в работе ходовой системы транспортного средства, водитель сможет, опираясь на такие характерные признаки, как:

• неравномерное стирание установленных протекторов покрышек;
• значительное раскачивание кузова при осуществлении стандартного торможения или поворота;
• часто повторяющееся отклонение автомобиля от прямолинейного направления;
• сжатие и протекание амортизаторов;
• высокий уровень производимой вибрации;
• появление разных посторонних звуков, которые постоянно сопровождают перемещение машины.

Несмотря на четкую слышимость посторонних звуков, водитель на слух не сможет определить, в какой части элемента возникла проблема.

При обнаружении подозрительного звука нужно сразу поднять транспортное средство на домкрат и попытаться вручную прокрутить передние колёса.

При выполнении данной манипуляции стоит внимательно изучить внешний вид колёс. Одним из распространенных проявлений поломки ступицы является повышенная изнашиваемость резины. Вызвано это сильной, отдающей в руль вибрацией, с одновременным нагреванием тормозного диска, что происходит по причине неправильно вращающегося подшипника.

Нагрев диска можно прочувствовать посредством простого прикладывания к нему руки после пройденных 8 — 10 км. Если ступица неисправна, температура данного элемента превышает 70 градусов.

Схожими признаками может характеризоваться такое явление, как выход из строя подшипников ступицы.

Чтобы определить, с какой стороны сломалась ступица, не обязательно останавливать и приподнимать автомобиль. Достаточно будет обратить внимание на степень производимого гула в процессе поворота руля. При поворачивании вправо, гул будет усиливаться в левом колесе, при повороте налево, звук будет исходить с правой стороны.

Причины возникновения неисправностей в ступице

Оснований для выхода ступицы из строя существует достаточно много. Среди самых основных причин поломки можно отметить следующие распространенные факторы:

1. Износ отдельных элементов системы.
2. Погрешности в регулировке развал-схождения.
3. Неправильное крепление амортизаторов.
4. Сильные долговременные нагрузки на передние колёса.

Поскольку поломок может быть несколько, определить точную причину будет достаточно сложно. Тем не менее, не заметить её просто невозможно. Все без исключения неисправности очень ощутимы. Нельзя оставить без внимания появившийся постоянный шум или гул, степень интенсивности которого меняется в прямой зависимости от скоростного режима или от силы производимого торможения.

При возникновении перечисленных проблем, нужно срочно провести ремонт ступицы переднего колеса. В зависимости от сложности ситуации, проведение ремонтных работ может касаться простой регулировки крепления подшипников, болтов или гаек. В иных случаях может потребоваться полная замена ступицы, когда без помощи профессионалов не обойтись.

Самостоятельно провести ремонтные работы можно только при наличии определённых знаний и специальных инструментов. Ниже можно изучить инструкцию проведения ремонтных работ. Рассказано, как провести проверку крепления, как заменить специальный поворотный колпак.

Ремонт и замена ступицы

При осуществлении такого процесса, как замена ступицы переднего колеса, особое внимание уделяется подготовительным работам.

Подготовка инструментов

В первую очередь потребуется подготовить необходимые для этого инструменты. В массе случаев достаточно обычного набора специальных гаечных ключей с головками. Одновременно с ним нужно подготовить следующие инструменты:

1. Съёмник стопорных колец.
2. Специальный чашечный съёмник.
3. Тиски.
4. Отвёртки.
5. Домкрат.
6. Зубило.
7. Молотки.

В качестве дополнения к домкрату стоит подготовить специальные приспособления для фиксации автомобиля в устойчивом положении. Это могут быть все возможные бруски и подпорки. Также потребуется приобрести новые детали, если осуществляется замена. Купить нужно весь комплект ступицы или подшипники, всё зависит от степени их изношенности.

Подготовка машины

После проведения подготовительных работ, сбора всех необходимых инструментов и материалов, можно приступать к замене вышедших из строя элементов.

Необходимо «поддомкратить» автомобиль в нужную сторону, в зависимости от того, с какой стороны будет осуществляться замена. Для обеспечения дополнительной страховки рекомендуется установить специальные подпорки, например, поместить под задние колёса автомобильные антипокатные опоры.

Подготовка деталей

Далее на КПП выставляется первая передача, если это механика, осуществляется постановка авто «на ручник». При помощи специального ключа откручиваются колёсные болты и ступичная гайка подшипника. Если диски у машины легкосплавные, колесо придется снять, далее нажать на тормоз и полностью выкрутить гайку ступицы.

Довольно часто водители сталкиваются с ситуацией, когда гайка ступицы очень сильно затянута и снять её ключом не получается. В этом случае можно использовать метод просверливания одной стороны гайки, которая заклинила. Это позволит рассверлить край детали до самой резьбы. Потом останется раскрыть деталь при помощи тупого зубила и легко и просто открутить её.

После выполнения подобных мероприятий, потребуется снять переднее колесо и посредством отвертки устранить защитный колпак. Далее с тормозного диска снимается суппорт и убирается в сторону. Для этой цели барабан вместе со стойкой нужно повернуть на себя и выкрутить крепежи. После этого снимаются рулевые, шаровые опоры и наконечники.

Перед началом подобных работ детали стоит обработать специальным веществом, предназначенным для удаления ржавчины. Это серьёзно облегчит операцию, связанную с откручиванием болтов и гаек.

Чтобы снять тормозной диск, потребуется отвинтить два встроенных в ступицу болта и потом тоже проделать с гайкой, расположенной по центру. Сделать это можно при помощи ключа или зубила, всё зависит от того, насколько крепко прикручена деталь. Как только стойка полностью откручена, можно достать ступицу и приступить к ремонтным работам.

Три варианта ремонтных работ

В большинстве случаев выходит из строя один из подшипников ступицы, потому основные ремонтные работы будут базироваться на его замене. Здесь может быть три основных пути и варианта действия:

1. Первый метод строится на замене детали с применением съёмника, но поворотный кулак при этом не снимается.
2. Второй вариант потребует его демонтажа, после чего подшипник будет меняться на установленном верстаке.
3. Третий способ подразумевает снятие всей стойки. Замена подшипника производится с применением тисков.

Каждый из вариантов имеет свои положительные и отрицательные стороны.

Положительной стороной использования первого варианта является отсутствие необходимости снимать болт регулировки такой системы, как развал схождения. При этом весь рабочий процесс будет не очень удобным, особенно если не будет подъёмника и специальной ямы. По этой причине выбить ступицу и полностью запрессовать подшипник будет довольно сложно.

Намного легче и проще будет провести замену по второму методу. Но здесь есть риск нарушить регулировку развала транспортного средства. В данном случае перед откручиванием болтов поворотного кулака, потребуется отметить его первоначальное положение в стойке и одновременно с этим обратить внимание на положение болта, выполняющего регулировочную функцию. Это поможет избежать ошибок и погрешностей при обратной сборке.

Второй вариант замены идеально подойдет тем, кто занимается не только сменой подшипника, но также всех элементов ходовой – рулевых наконечников, шаровых опор и сайлентблоков.

Самым сложным вариантом замены является третий способ. Здесь чтобы убрать стойку, потребуется полностью распрессовать рулевой наконечник и открутить крепление верхней опоры. После этого можно будет произвести замену вышедшего из строя элемента.

В процессе осуществления замены нужно обратить внимание на извлечение/выбивание ступицы и её деталей. Осуществлять данные мероприятия нужно очень аккуратно. Это позволит избежать каких-либо повреждений гнезда и общего устройства механизма. Если деталь не получается достать руками, работу можно выполнить на специальном прессовочном станке. При этом нужно постараться оставить целым установленное штопорное кольцо, которое не всегда находится в комплекте с новой ступицей.

В процессе демонтажа подшипника не стоит рассчитывать на то, что он останется целым. Данные элементы практически всегда разрушаются. Это нужно принимать во внимание.

Заключение

После установки новой детали всю конструкцию нужно собрать, следуя инструкции, указанной выше, но в обратном порядке. После проведенных работ нужно обязательно посетить рядом расположенное СТО. Профессионалы должны сделать развал-схождение колёс автомобиля, потому что после снятия тяги руля, если она проводилась, предыдущие настройки обязательно сбиваются.

Что такое ступица колеса. Предназначение, устройство и диагностика поломки.

Ступица колеса – это та деталь, с помощью которой производится установка транспортного средства на ось, которая называется цапфой.

В таком соединении подшипники, которыми оснащена ступица, являются важным элементов, причем не только самой ступицы, но и все ходовой части автомобиля. Именно подшипники ступицы несут ответственность за то, насколько управляем ваш автомобиль и, насколько безопасно его вождение.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

Подшипники

В современных транспортных средствах подшипники ступицы всегда выполняют функцию качения. Они включают в себя два кольца, одно из которых – наружное, а второе, соответственно – внутреннее.

Также среди его составляющих деталей – сепаратор. Он используется для того, чтобы удерживать на определённой траектории тела качения, а также распределять их и по подшипнику. В качестве тел качения могут выступать различные шарики, а также ролики.

Ступичные подшипники можно разделить на несколько групп относительно вида переносимой нагрузки:

• Радиальные подшипники.
• Упорные.
• Упорно-радиальные.
• Радиально-упорные.

Схема ступицы не всегда идентична, она отличается у каждой отдельной модели, она может иметь несколько конфигураций. В автомобилях с задним приводом чаще всего можно встретить роликовые подшипники однорядного типа.

Ими оснащена каждая ступица в количестве двух подшипников. Также популярными становятся и подшипники с радиально-упорной схемой, неотъемлемой частью которой являются шариковые элементы.

Как устроена ступица?

Большинство современных автомобильных средств оснащены электронными системами управления, в таком случае ступицы колес обычно совмещаются с системой ABS. Также они соединены и с датчиками, которые контролируют и скорость оборота колёс. Эти ступицы полностью закрыты, их нет возможности разобрать, обратно собрать.

Именно поэтому при неисправности они не подлежат ремонту. Обычно срок эксплуатации таких колесных ступиц не может превысить общий срок использования и эксплуатации транспортного средства.

Как распознать поломки ступицы?

Состояние ступиц колес напрямую влияет на безопасность управления и эксплуатации транспортного средства, именно поэтому стоит внимательно следить за ними. Вывести из строя их можно при неосторожной и неправильно организованной замене колес, а также в процессе ремонта ходовой части.

Например, при неосторожном ремонте можно сорвать резьбу, это происходит при чересчур сильном закручивании болтов. Проблему такого характера сложно упустить из вида, поэтому она редко несет реальную опасность безопасности управления автомобилем.

Замена ступичного подшипника осуществляется при помощи пресса. К выбору его стоит подходить внимательно, он должен быть хорошего качества и соответствовать всем характеристикам ступицы. Это необходимо потому, что выпрессовка, а также и запрессовка выколоткой и молотком могут вызвать деформацию посадочных мест.

Неисправность в работе ступичного подшипника выдадут посторонние звуки, поломку этой детали всегда можно определить по измененным звукам подвески в процессе ее работы. Даже самый неопытный водитель не сможет не услышать эти нехарактерные для исправного транспортного средства звуки, поэтому упустить неисправность из вида довольно трудно.

При движении стоит осуществить поворот руля, и водитель услышит резкий, довольно громкий гул, это и сообщит ему о том, что с подшипником что-то не так. Также на проблему в его работе может указывать и увеличенный люфт колеса, и вибрация в области кузова.

Чаще всего сама ступица и ее подшипник ломаются вследствие сильного износа. Также частой причиной поломки может стать сильный улар, например, если на высокой скорости автомобиль попал в дорожную яму. Объем и характер ремонтных работ будет зависеть от конкретной модели авто, а также от типа ступиц, которые используются в нем.

При незначительных неисправностях можно осуществить текущий ремонт подшипника, но чаще всего прибегают к их замене, так как это менее хлопотно и не так затратно. Кроме того, подшипники чаще всего меняют не отдельно, а совместно с колесной ступицей.

Водителю не стоит игнорировать шумы, стуки, вибрацию, которые прямо указывают на поломку, так как это приведет к негативным последствиям. Если автовладелец вовремя не обратится в автосервис, ступичный подшипник будет изнашиваться все сильнее, то удары и стук станут очень сильными и определить их локализацию и причину появления будет гораздо труднее.

Такое состояние негативно влияет на только на саму ступицу, но и на ходовую часть транспортного средства, именно поэтому стоит внимательно относиться к любым подозрительным моментам в работе ступицы.

Ступица переднего колеса — как вычислить поломку?

Главное, на чем должно быть сосредоточено внимание любого водителя — это безопасность на дороге и касается это не только выполнения правил дорожного движения. Не последнюю роль в избежании возможных аварийных ситуаций играет техническое состояние транспортного средства, поэтому для любого владельца автомобиля так важно вовремя заметить и устранить появившиеся неисправности. В первую очередь это утверждение касается деталей ходовой системы, к которой относят ступицы передних и задних колес. Тему исправной работы последних мы с Вами уже обсуждали чуть ранее, а сегодня поговорим про устранение проблем в передней ступице.

1. Причины поломки ступицы: почему нагревается?

Определить неисправности ходовой системы автомобиля, опытный водитель сможет исходя из характерных признаков, таких как:

— неравномерное стирание протекторов покрышек;

— чрезмерное раскачивание кузова в процессе поворота или при торможении; частое отклонение машины от прямолинейного движения;

— протекание и сжатие амортизаторов; повышенный уровень вибрации; появление посторонних звуков, сопровождающих движение транспортного средства.

Причинами подобных явлений, обычно становится сильный износ отдельных деталей системы, неправильное крепление амортизаторов, серьезные погрешности в регулировке развал-схождения. Также, у переднеприводных автомобилей, наиболее уязвимым местом является ступица переднего колеса, сильные нагрузи на которую влияют на ее рабочее состояние и эксплуатационные качества.

Выход из строя данной детали довольно распространенная проблема, особенно учитывая качество дорожного покрытия в нашей стране. Она обеспечивает крепление колеса, которое за счет вращения гранаты заставляет двигаться и саму ступицу. Также, кроме колесного диска, к ней крепятся шаровые опоры и тормозной диск. Учитывая специфическое устройство ступицы, нельзя сразу определить, что именно с ней не так, поскольку причин поломок может быть несколько. Однако, не заметить проблему очень трудно, поскольку все неисправности довольно ощутимы. Так, например, первым признаком выхода из строя этой детали является появление в процессе движения неприятного звука (гула), интенсивность которого может меняться в зависимости от скорости езды и силы торможения. Но даже опытный водитель не всегда сможет понять с какой стороны транспортного средства появилась проблема, поэтому, для полной диагностики лучше поднять машину на домкрат и вручную покрутить оба колеса.

Довольно частым проявлением неисправностей ступицы переднего колеса, также выступают повышенная изнашиваемость резины, вызывающая сильную, отдающую в руль вибрацию (при скорости 80-120 км/час) и нагревание тормозного диска, который перегружается из-за неправильно вращающегося подшипника. Нагревание диска Вы можете почувствовать просто приложив к нему руку. Если проехав 8-10 км. (без интенсивного торможения) ступица нагрелась так что притронуться к ней невозможно (свыше 70 градусов), то проблема может скрываться в слишком затянутом подшипнике, в случае с которым лучше не дожать чем пережать. Однако существуют и другие факторы влияющие на появление подобной проблемы. Иногда повреждение какой-то части подшипника или недостаточное количество смазки приводят к такому же результату.

Для того, чтобы примерно определить вышедший из строя подшипник останавливать автомобиль совсем не обязательно, достаточно обратить внимание на интенсивность гула при повороте руля: при повороте в правую сторону — возрастет сила «гудения» в левом колесе, а при повороте в левую — в правом.

Ремонт ступицы переднего колеса своими руками

И так, после диагностики проблемы и точного определения ее причины (ступица окончательно вышла из строя), логичным будет решение начать ремонт. Проведение ремонтных работ, в данном случае, включает регулировку крепления подшипника или, что чаще встречается, полную его замену. Что бы осуществить задуманное, Вы можете обратиться за помощью к сотрудникам СТО, где заодно проведут полную оценку состояния ходовой системы. Но бывают случаи, когда станция технического обслуживания находится очень далеко, а решить возникшую проблему надо немедленно, что делать тогда? Ответ очевиден: провести ремонтные действия самостоятельно, что вполне реально и в домашних условиях.

Прежде всего, стоит подготовить необходимые для этой процедуры инструменты. В большинстве случаев, достаточно будет обычного набора, включающего в себя различные гаечные ключи с головками, съемник стопорных колец, тиски, чашечный съемник, отвертки, молотки, зубило, а также домкрат, без которого Вы не сможете поднять нужную сторону автомобиля (конечно, если где-то в гараже не завалялся электрический подъемник). В дополнение к домкрату, рекомендуется обеспечить кузову дополнительный упор в виде деревянных брусков или других подпорок, которые используются для большей безопасности (если автомобиль вдруг соскочит). Кроме того, необходимо приобрести новые сменные детали: полностью ступицу или только ее подшипник, что зависит от степени их изношенности и силы нагревания. Иными словами: меняем наиболее проблемную деталь.

Наличие в автомагазине подходящей именно Вам запчасти, в первую очередь, зависит от марки транспортного средства. Естественно, владельцам ВАЗов намного проще подобрать подходящую деталь, нежели атолюбителям, в гараже которых находится иномарка последней модели. Правда, сдается мне, что последние вообще не парятся вопросом замены ступицы переднего колеса, но это сейчас не важно. В общем — чем проще машина, тем больше у Вас шансов быстро приобрести замену вышедшей из строя ступице. Однако, если ее, все-таки, не оказалось на складе, то как всегда на помощь приходит Интернет, а с доставкой (особенно в крупные города) проблем возникнуть не должно. Менять нагревающийся подшипник ступицы следует аккуратно и тщательно, так как это серьезно повлияет на последующую эксплуатацию ходовой части транспортного средства. Как правильно провести данную процедуру, мы Вам сейчас расскажем.

Как произвести замену или ремонт в деталях

После проведения подготовительных работ и вооружения всем необходимым, можно приступать непосредственно к замене сломанной детали. Для начала, нужную в работе сторону «поддомкрачивают», а в целях дополнительной страховки, устанавливают подпорки (можно поместить под задние колеса антипокатные упоры). Затем, на коробке передач следует выставить первую передачу и поставить машину «на ручник». Теперь, с помощью ключа, колесные болты можно отпустить и открутить ступичную гайку подшипника (если диски легкосплавные, то колесо придется сразу снять, после чего попросить кого-то нажать на «тормоз», а затем выкрутить гайку ступицы).

Иногда, бывает так, что гайка на граните слишком сильно затянута и сорвать ее ключом никак не получается…Что бы решить эту проблему, можно воспользоваться одним проверенным способом откручивания таких деталей. Его суть заключается в просверливании стороны заклинившей гайки. Делают это так, что бы получилось рассверлить ее край до самой резьбы, после чего тупым зубилом деталь раскрывают и с легкостью откручивают.

После выполнения описанных процедур, нужно снять переднее колесо и широкой отверткой удалить защитный колпачок ступицы. Дальше, с тормозного диска снимают суппорт: барабан, вместе со стойкой, поворачивается на себя и выкручиваются болты крепления, посл чего, что бы суппорт не мешал, его отводят в сторону или подвязывают. На следующем этапе, шаровые опоры и рулевые наконечники снимаются, но перед началом, их следует обработать веществом, удаляющем ржавчину — это значительно облегчит процесс откручивания.

Для снятия тормозного диска, достаточно отвинтить два, вкрученных в ступицу болта, а после них, тоже самое сделать с центральной гайкой. Сначала, можно попробовать осуществить это действие с помощью ключа, а если прокрутить ее не выйдет, тогда уже придется применить зубило, тем более, что конструкция гайки, как будто для этого создана: имеет канавку, позволяющую его вставить. На последующих этапах, стойку откручивают и достают ступицу, после чего можно приступать к ее ремонту.

В подавляющем большинстве случаев, из строя выходит именно подшипник, а значит ремонт будет базироваться на процедуре его замены. Исходя из этого дальнейшая работа может пойти по одному из трех путей. Первый путь предусматривает замену детали с использованием съемника, при чем поворотный кулак с автомобиля не снимается; второй, наоборот, требует его демонтажа, после чего, подшипник меняется уже на верстаке (используются тиски и съемник), а при использовании третьего способа, стойка снимается целиком и замена подшипника производится с использованием тисков. Каждый из описанных вариантов имеет свои преимущества и недостатки.

Так, например, преимуществом первого способа замены подшипника ступицы является отсутствие необходимости трогать болт регулировки развала схождения, но, в то же время, рабочий процесс будет не столь удобным, особенно при отсутствии подъемника или смотровой ямы, так как выбить ступицу и запрессовать подшипник будет крайне проблематично. Произвести замену подшипника ступицы переднего колеса, используя для этого второй способ, намного легче и удобнее, но существует риск нарушения регулировки развала автомобиля. Поэтому, перед тем, как откручивать болты крепления поворотного кулака, нужно отметить его положение к стойке, а также положение регулировочного болта. При обратной сборке, такие метки помогут добиться минимальной погрешности. Данный способ будет особенно полезен тем, кто меняет не только подшипник, но и занимается остальным ремонтом ходовой части: заменой шаровых опор, рулевых наконечников, сайлентблоков и т. д.

Наиболее трудоемким способом замены подшипника можно назвать третий способ, ведь что бы снять стойку приходится распрессовывать рулевой наконечник и откручивать крепление верхней опоры, а уже после этого, на снятой стойке, можно будет заменить деталь.

Еще один момент, на который стоит обратить внимание в ходе демонтажа старого подшипника ступицы — это его извлечение (выбивание). Проводить подобные действия стоит крайне аккуратно, что бы избежать повреждений гнезда и устройства механизма. Если вручную, достать его не получилось, тогда стоит попробовать выполнить работу на прессовочном станке, но опять же, постарайтесь не повредить штопорное кольцо, ведь оно не всегда идет в комплекте с новой запчастью.

Обратите внимание! При демонтаже, подшипник передней ступицы окончательно разваливается, поэтому не стоит даже пытаться сохранить его целым, а вот что касается аналогичной детали задней ступицы, то она гораздо легче снимается и намного дольше служит.

После установки новой детали, соберите все в обратном порядке и можете отправляться на ближайшую СТО, где ее сотрудники сделают развал-схождения колес Вашего транспортного средства, так как после снятия рулевой тяги (если она проводилась) предыдущие настройки точно сбились.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ступица переднего колеса – проблемы и их устранение

Каждая автомобильная деталь имеет свой срок эксплуатации и со временем изнашивается. Все владельцы авто заинтересованы в безопасном и долгом передвижении транспортных средств. Ходовую часть автомобиля, к которой относится и ступица, нужно постоянно поддерживать в исправном состоянии.

Причины поломки – почему греется?

Поломка ступицы переднего колеса – довольно частая проблема, учитывая качество наших дорог. Ступица переднего колеса – устройство, к которому крепится колесо. В свою очередь колесо за счет вращения гранаты приводит ступицу в действие. К ступице крепится также тормозной диск и шаровые опоры авто. Так как устройство ступицы специфическое, то определений причин поломок, как правило, очень много.

Все неисправности ступицы очень ощутимы во время езды. Самый первый признак поломки – неприятный звук (гул) во время езды, он может меняться в зависимости от скорости движения, а также от того, как вы тормозите. Определить на звук, с какой стороны устройство поломано, не всегда легко, лучше всего поднять машину на домкрат и покрутить оба колеса вручную.

Также очень часто значительно изнашивается резина на переднем колесе, тогда на скорости от 80–120 км/час появляется сильная вибрация, которая отдает в руль. Во время износа подшипника ступицы очень греется тормозной диск, потому как подшипник неправильно вращается по своей оси. При этом греется и диск автомобиля – после остановки достаточно просто приложить к нему руку, чтобы почувствовать это. Определить, с какой стороны подшипник вышел из строя, можно также во время движения автомобиля – при повороте вправо сильнее будет гул подшипника в левом колесе, и, соответственно, наоборот.

Приступаем к ремонту – когда автосервиса нет рядом

Итак, если вы определили, что ваша ступица вышла из строя, то вам необходимо незамедлительно произвести ремонт. Вы можете поехать на ближайший автосервис, где вам проведут полную диагностику всей ходовой части автомобиля. Однако авторсервис не всегда находится рядом, а откладывать ремонт не стоит. Поэтому ремонт ступицы своими руками – операция, которую необходимо освоить каждому водителю.

Для ремонта в домашних условиях вам нужен будет обычный набор инструментов, который состоит из гаечных ключей, отверток, домкрата. Также в процессе замены подшипника ступицы потребуется молоток и зубило. Ну и, конечно же, сама ступица или её подшипник, в зависимости от того, что из деталей греется при езде и что больше износилось.

Наличие ступицы в автомагазине зависит от марки вашего авто – чем проще автомобиль, тем выше вероятность наличия детали на складе. Если такой детали нет, то закажите её, для крупного города проблемы с доставкой возникнуть не должно.

Замену подшипника ступицы, который греется, стоит производить аккуратно и тщательно, так как от этого зависит дальнейшая эксплуатация ходовой части автомобиля. Необходимо поднять нужную вам сторону для ремонта на домкрат, рекомендуем также подставить какую-то опору для страховки. На коробке передач выставьте первую передачу и поставьте автомобиль на ручник. Также рекомендуется поставить опоры под задние колеса авто.

Процесс в деталях – пошаговая инструкция для новичков

После выполнения этих процедур снимите переднее колесо, далее используя широкую отвертку, удалите защитный колпачок ступицы. Следующий этап – это снятие суппорта с тормозного диска. Поверните барабан вместе со стойкой на себя и открутите болты крепления суппорта, после этого отведите его в сторону, что бы он вам не мешал.

Потом приступаем к снятию шаровых опор и рулевого наконечника. При выполнении этих работ нужно предварительно обработать их веществом, которое удаляет ржавчину и облегчает процесс откручивания. Чтобы снять тормозной диск, достаточно открутить два болта, которые вкручены в ступицу, после этого открутить центральную гайку ступицы. Попробуйте это сделать ключом, если провернуть её не получается, тогда примените зубило. В центральной гайке есть канавка, которая позволяет вставлять зубило. На следующем этапе открутите стойку и вытяните ступицу с гранаты.

После того, как ступица снята, приступайте к ее ремонту. Подшипник ступицы стоит выбивать аккуратно, чтобы не повредить устройство механизма и гнезда. Если не получается сделать руками, тогда необходимо выполнить данную работу на прессовочном станке. Очень важно не повредить штопорное кольцо подшипника, так как в комплекте оно не всегда идет, поэтому действуйте аккуратно.

Подшипник колеса передней ступицы при демонтаже окончательно разрушается, поэтому не пытайтесь его сохранить целым.

Подшипник задней ступицы колеса снимается намного легче и не разрушается при демонтаже, да и срок службы у него побольше. После замены подшипника соберите все аккуратно в обратном порядке и отправляйтесь на СТО –вам нужно сделать развал-схождение колес авто, так как при снятии рулевой тяги предыдущие настройки сбиваются.

Оцените статью: Поделитесь с друзьями!

Что такое ступица автомобиля?

Когда мы говорим об автомобиле, первая функция, о которой мы думаем, это, конечно, движение. Мощность мотора, совершенная работа коробки передач, точный и отзывчивый руль машины не имеют никакого значения, если нельзя всё это обратить во вращение колёс. Они постоянно в контакте с покрытием дороги, преодолевают сопротивление трения под весом автомобиля. Разумеется, они должны быть надёжно и прочно закреплены.

Важная деталь

Трансмиссия «снимает» мощность с мотора и передаёт её на ведущие колёса через валы. Если вы когда-нибудь меняли колесо (а это, скорее всего, так), то вы наверняка видели, что оно не прикручено прямо к валу или оси. Говоря о том, что такое ступица, мы как раз можем сослаться на ваш опыт: деталь, к которой вы прикручиваете колесо, — это она и есть. Ступица колеса второй частью, скрытой от ваших глаз, прикреплена к валу. Однако устройство ступицы переднего колеса немного более сложно, чем кажется на первый взгляд.

Ступица в автомобиле не должна просто дублировать вращение вала. Иначе производители не стали бы усложнять конструкцию и банально изменили бы его форму. Она насаживается на корпус вала и крепится к его вращающейся части, передавая его вращение на колёса с помощью шарикоподшипников. Это позволяет снять с колеса часть нагрузки при торможении и ускорении.

Ступица колеса постоянно находится под нагрузками, температурный режим её работы не отличается постоянством, а импульс крайне редко распределяется равномерно. Неудивительно, что такие популярные в наши дни в автомобилестроении материалы, как алюминий и карбон, инженерами до сих пор отвергаются. Они могут обладать какими угодно чудесными свойствами, но пока они не способны работать в таких условиях, они не конкуренты чугуну и стали.

Как сломать чугун

Разумеется, у каждого, кто видит ступицу колеса впервые, возникнет подобный вопрос. Но, как мы уже сказали выше, её устройство совсем не так просто, как кажется на первый взгляд. Наиболее распространённая причина неисправности ступицы автомобиля кроется в излишнем усердии при замене колёс. Слишком сильно закрученный болт срывается, и вот уже в движении вы можете услышать гул подшипника. Это значит, что ступицу придётся менять. Если же учитывать, что, помимо колеса, к ступице крепится ещё и тормозной диск, то ехать в гараж с этим звуком нужно незамедлительно. Как правило, поломка ступицы не является критичной неисправностью, но всё же тянуть не следует. Ступица заднего колеса в этом плане мало чем отличается от передней.

Кроме того, сломать ступицу (большой привет российским дорогам) можно и при быстрой езде по неровностям. Особенно губительно для этой детали ехать по таким поверхностям с перегрузом и не снижая скорости. Из более экзотических случаев можно выделить езду в заносе и вообще агрессивную езду с быстрыми разгонами и резким торможением с больших скоростей. Нарушение равновесия также может стать причиной. Например, когда вы проваливаетесь в грязь, ступица как раз находится в зоне повышенного риска.

Заключение

В автомобиле, который должен быть безопасным в движении, есть достаточно много критичных в этом плане деталей. За каждой из них нужно следить, своевременно менять или ремонтировать. Ступица колеса как раз является ярким представителем таких деталей. Её работа, возможно, не так заметна, но её роль трудно переоценить. От её исправной службы многое зависит, так что нужно прислушиваться к тому, не шумит ли подшипник на поворотах и в движении.

Помните, что чем аккуратнее и благоразумнее вы водите машину, тем безопаснее. Даже маленькая кочка не оставляет вашу машину без последствий, и регулярная езда по плохим дорогам с высокой скоростью в оптимистичном итоге заставит вас заниматься дорогостоящим ремонтом. Чтобы этого избежать, будьте внимательны и осторожны за рулём.

Ступицы передних колёс – устройство и предназначение



Безусловно, от технического состояния деталей ходовки автомобиля зависит не только комфортное управление, но безопасность водителя, пассажиров и других участников движения. Наиболее важным элементом в конструкции ходовой части любого автомобиля, является ступица переднего колеса. Этот узел выполняет достаточно большой набор функций. В случае её поломки автомобиль передвигаться не может.

Каждый автолюбитель обязан регулярно проверять состояние ступиц, проводить техническое обслуживание, своевременно обращаться в сервис для устранения даже самых незначительных отклонений от нормы. Соответственно для того, чтобы контролировать, нужно знать, что контролировать. Собственно, это и есть ответ на недоумённый вопрос многих современных автовладельцев: а зачем мне нужно знать устройство ступиц колёс?

Для чего служат ступицы передних колёс?

На видео ступица переднего колеса Ваз 2101

Не требуется специальных познаний в устройстве автомобилей, чтобы понять, что назначение любой ступицы – это обеспечение возможности вращаться колесу при условии надёжного закрепления на оси (полуоси). На ступицу прикручивают диск колеса, а сама она имеет подшипник (или пару подшипников) благодаря которому оно вращается.

Функции ступиц передних колёс:

• Итак, основная задача, которую обязаны выполнять ступицы передних колес, – это надёжное подвижное соединение колёсного диска и полуоси поворотного кулака.
• Обеспечение возможности торможения – вторая функция детали. Безопасное управление автомобилем возможно лишь при наличии надёжной тормозной системы. Тормозной диск или барабан также закреплён на ступице переднего колеса.
•  Ступица передняя – наиболее важный элемент для переднеприводных автомобилей, так как через него передаётся вращательное движение колесу от полуоси ШРУСа  (шарниры равных угловых скоростей). Для этого внутреннее отверстие имеет шлицы, в которые входит конец полуоси. Таким образом, третья задача ступицы – обеспечение возможности автомобилю двигаться, если привод приходится на передние колёса.

Современное авто – это целая система электронных датчиков, которые позволяют непрерывно получать множество информации, и обеспечивают безопасное вождение и движение авто. Свою роль в этом процессе выполняют и ступицы. В частности, в них устанавливают датчики, обеспечивающие работу антиблокировочной, антипробуксовочный и некоторых других систем.

Как устроена ступица переднего колеса?

Видео о том как заменить ступицу переднего колеса

Как ни странно, но при столь насыщенном функционале ступица имеет достаточно простое устройство. Основные части узла таковы:

Тело ступиц представляет собой монолитную деталь из прочного сплава, прошедшую токарную обработку. Ступицу следует рассматривать как единый комплекс со шпильками и подшипниками, так как зачастую, как правило, у основной массы производителей, они неотделимы друг от друга и меняются только в комплекте. Таким способом производители обеспечивают максимальную безопасность и надёжность этого узла ходовой системы автомобиля.

Поломки ступицы и методы их устранения

Определить неисправность ступицы переднего колеса достаточно просто. Единственная часть, которая подвержена активному износу – это подшипник. Подвесив на домкрате колесо, необходимо двумя руками подёргать его в разных плоскостях. Появление люфта указывает на необходимость ремонта.

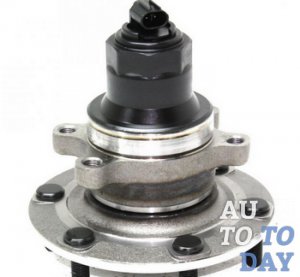

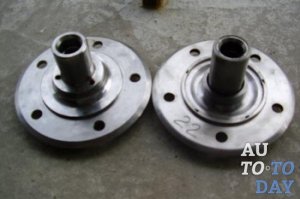

Если ступица имеет пару конусных подшипников, как, к примеру, на классических ВАЗовский авто, то можно попробовать отрегулировать люфт с помощью ступичной гайки. В таких ступицах при максимальном износе подшипники просто заменяются новыми. Машины зарубежного производства и отечественные новинки могут иметь ступицы с подшипниками, которые не извлекаются. В таком случае меняется весь ступичный узел в сборе.
