Датчик температуры ОЖ | АВТОСТУК.РУ

Чтобы двигатель хорошо работал, эффективно развивал свои эксплуатационные характеристики, все его составляющие должны быть в хорошем состоянии, в том числе и технологические жидкости. Датчик температуры охлаждающей жидкости, он же ДТОЖ, выполняет роль детектива.

Содержание статьи:

1. Что такое датчик температуры ОЖ?
2. Виды неисправностей датчика.
3. Причины неполадок.
4. Как проверить, работает или нет датчик температуры?
5. Как заменить датчик температуры охл. жидкости?
6. Вывод.
7. Видео.

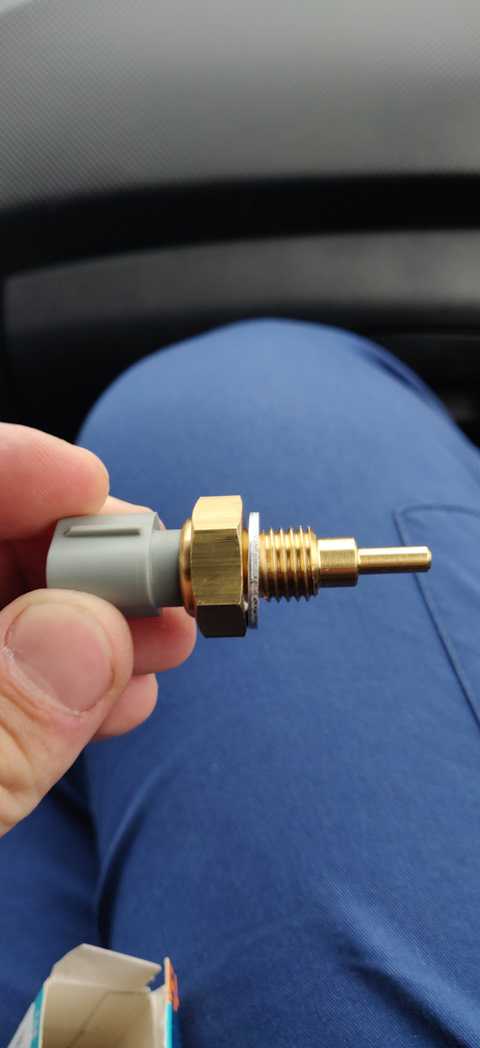

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна.

Автомобиль в своей конструкции имеет множество датчиков.

Важная рекомендация: можно ли смешивать антифриз с тосолом или между собой, или с водой, и что будет, если смешать? Ответ найдет по ссылке.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого. Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет.

А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Информация для начинающих автомобилистов: охлаждающая система (радиатор, рубашка системы охлаждения двигателя) должна содержать жидкость (желательно, которая имеет высокую температуру кипения), которая отводит тепло от мотора.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Датчик температуры жидкости охлаждения — маленькое звено в агрегатной конструкции системы автомобиля, но оно очень важное. От правильности его работы и исправности в целом, зависит стабильность работы мотора.

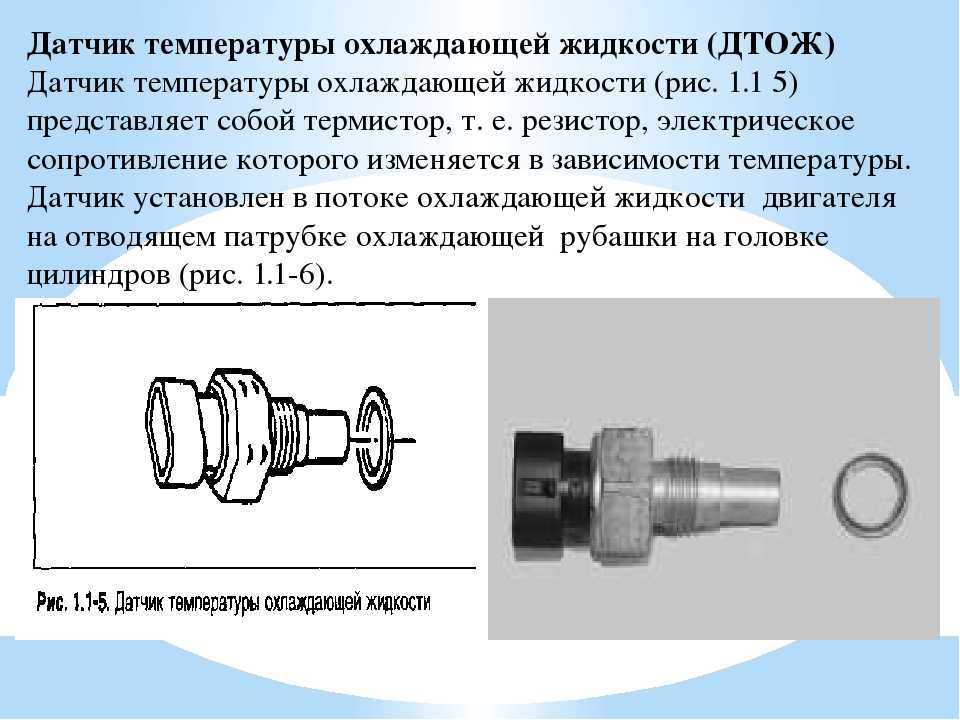

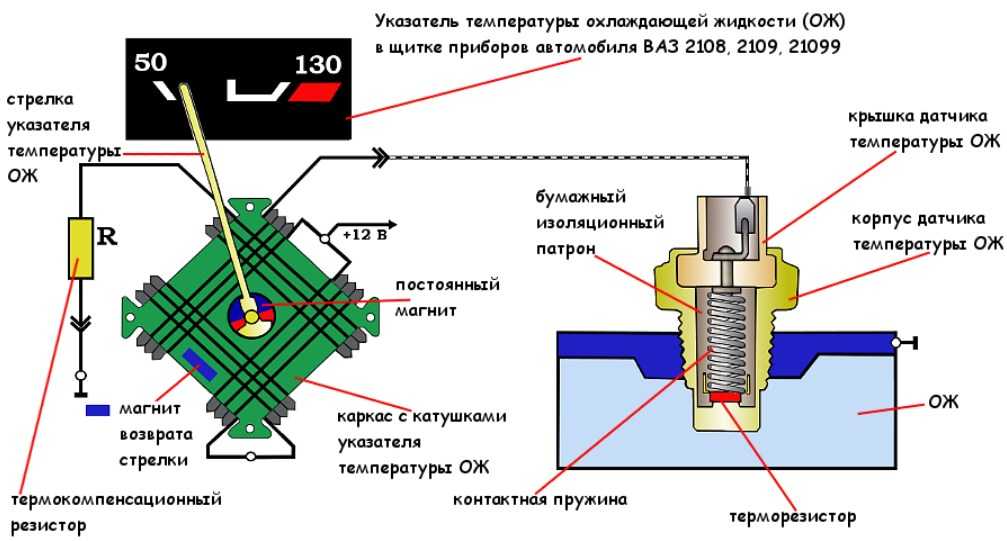

Устройство и принцип работы ДТОЖ

При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.

По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.

До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это 90 градусов).

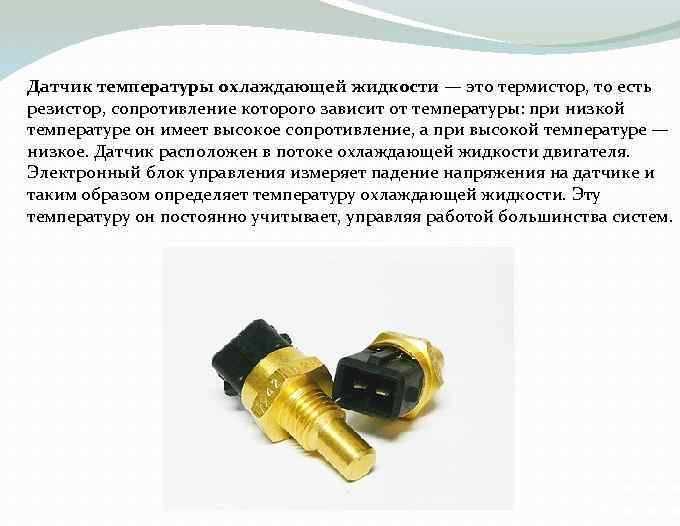

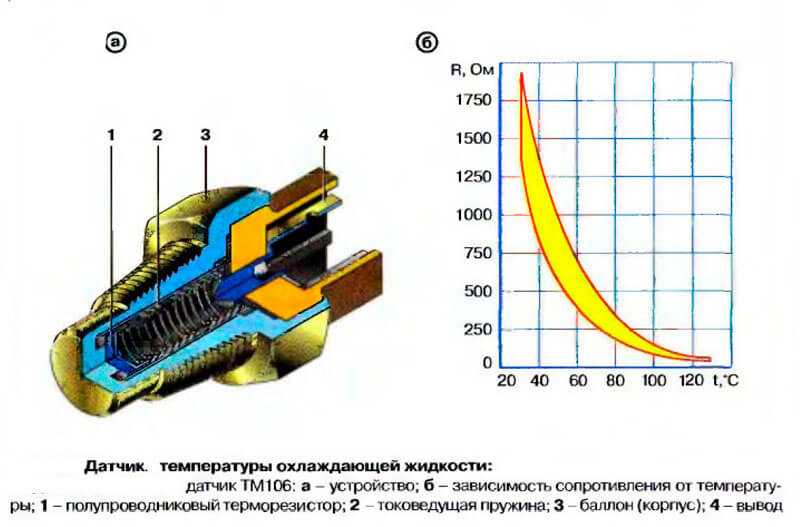

Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.

В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.

Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.

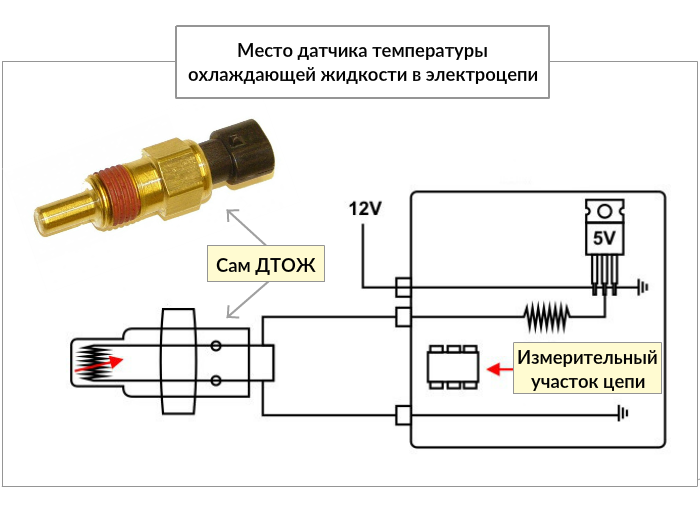

ЭБУ смотрит за изменениями напряжения и по этим данным рассчитывает, какая температура жидкости на данный момент. Когда двигатель горячий, электронный блок управления дает команду подавать обедненную смесь топлива с воздухом.

Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.

Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.

Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.

В итоге получается, что силовые, эксплуатационные характеристики автомобиля зависят напрямую от работы датчика температуры жидкости охлаждения.

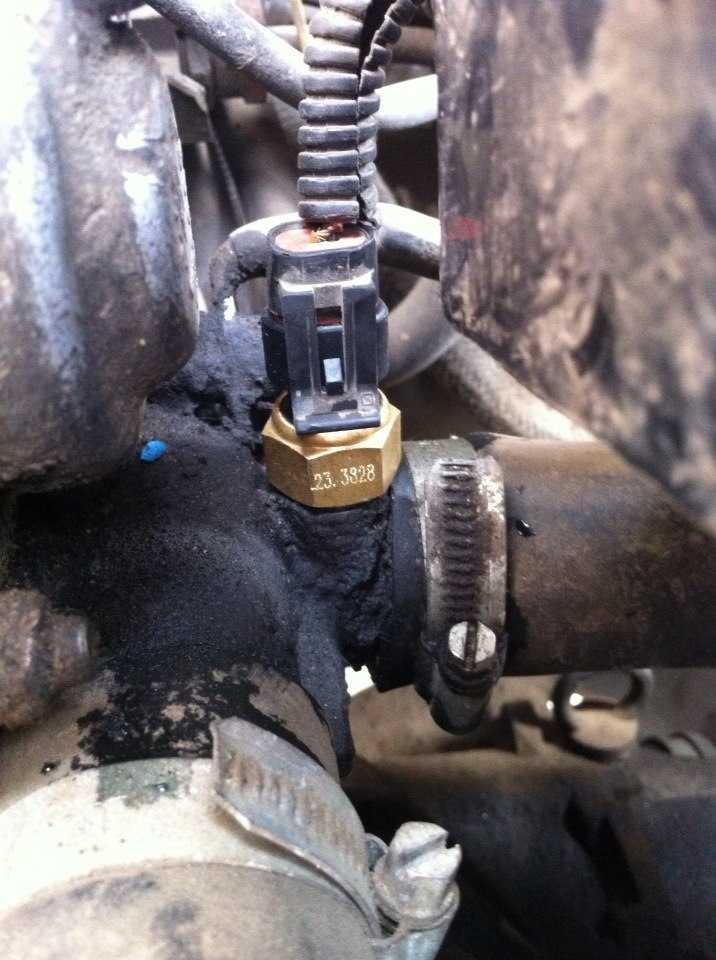

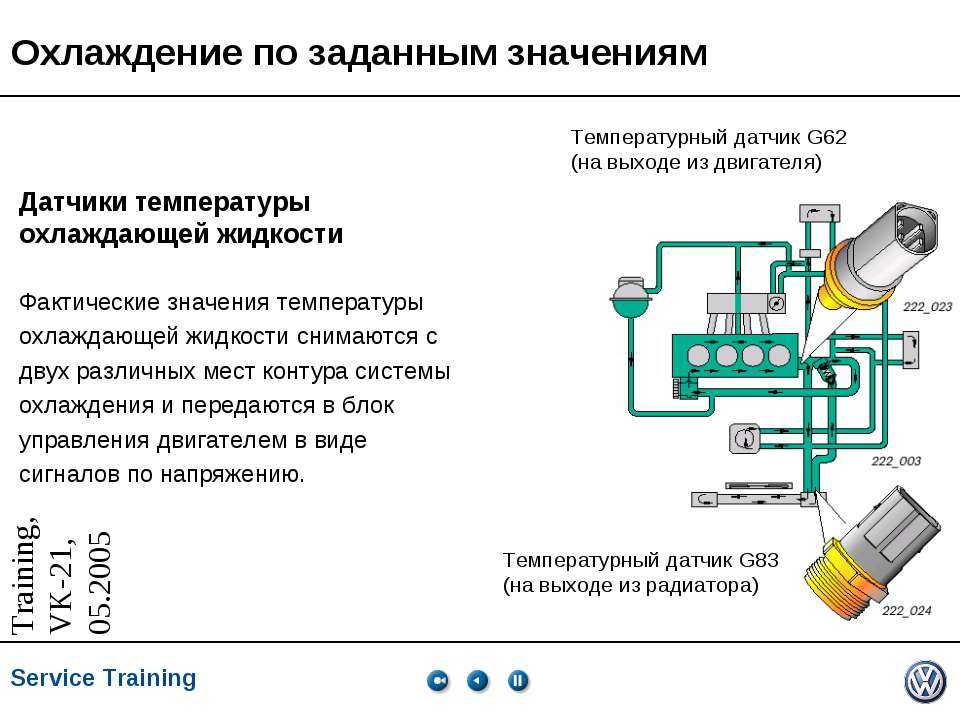

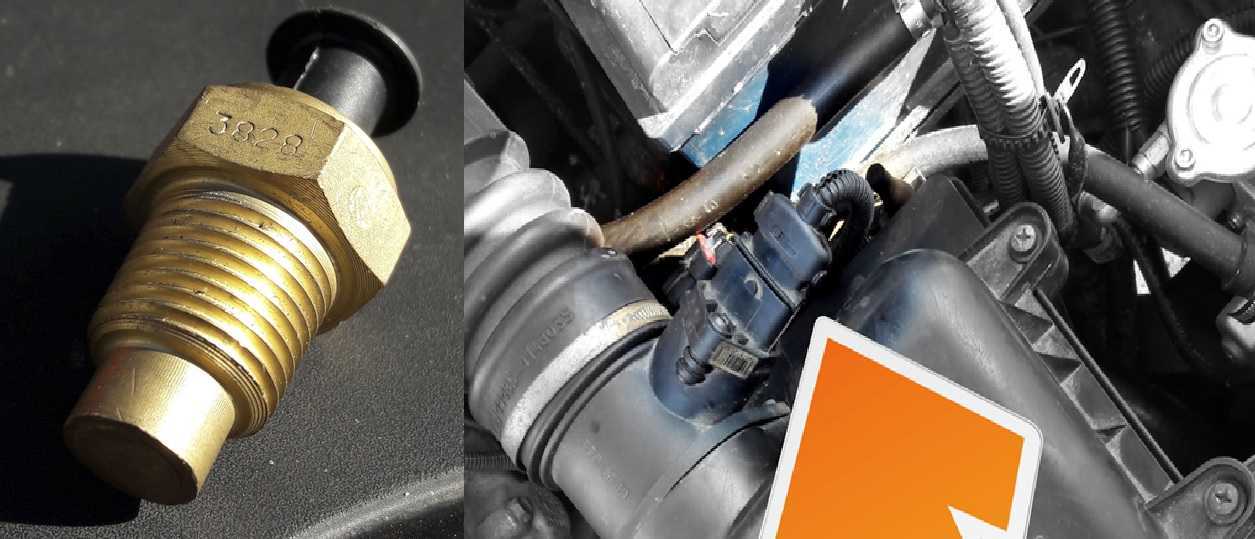

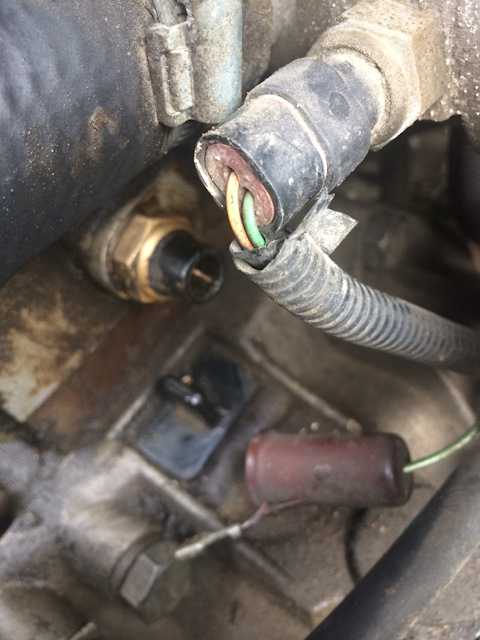

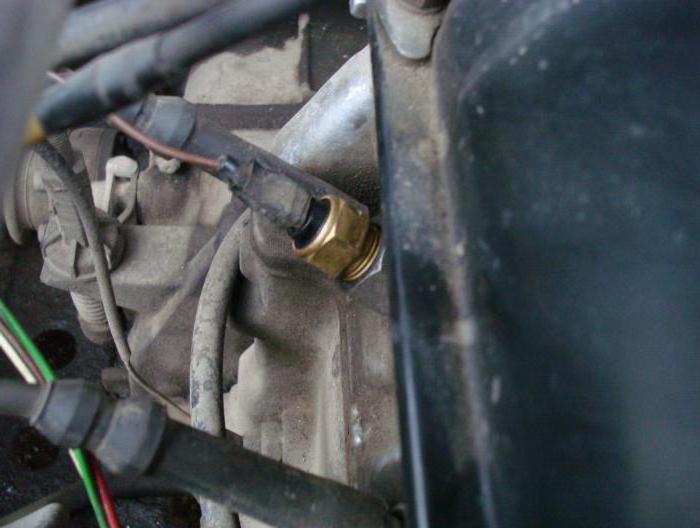

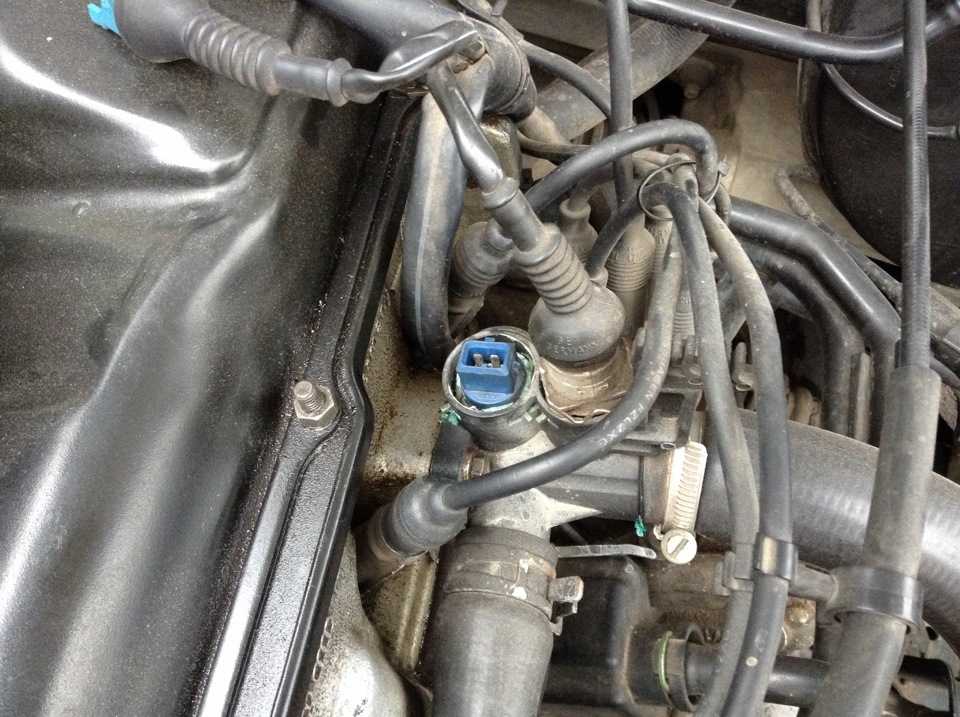

Где находится ДТОЖ

В разных марках и моделях авто температурный датчик располагается в разных местах. Но, обычно он ставится в головке блока цилиндров (ГБЦ), недалеко от термостата или прямо на нем. Также обязательно расположение датчика должно быть вблизи отводящего патрубка, через который антифриз или тосол, или вода идет обратно в радиатор. Это оптимальное расположение. Датчик в этом случае передает в ЭБУ точную информацию.

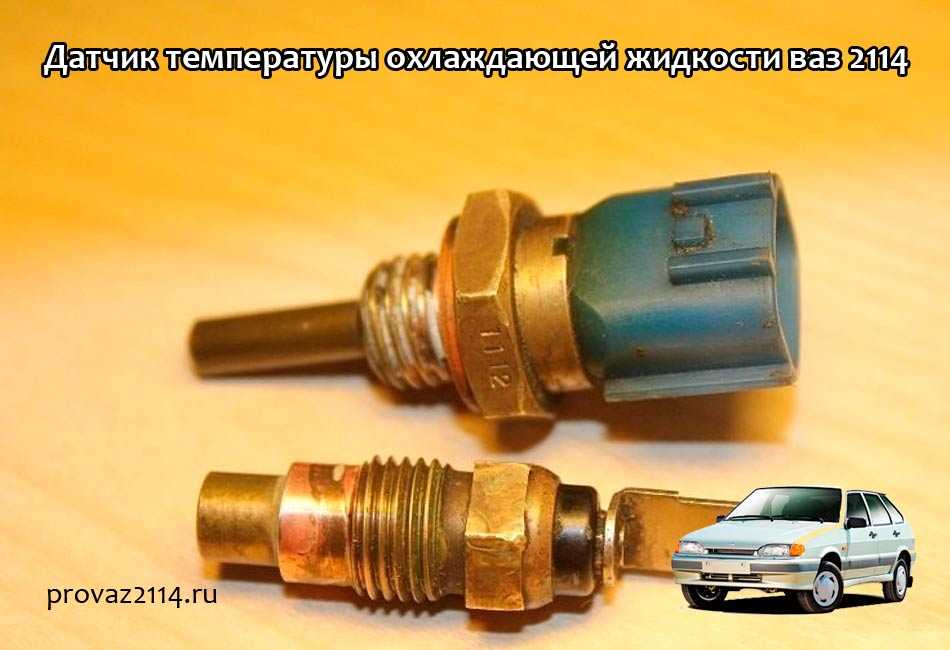

Виды датчиков

Классификация ДТОЖ по изменению сопротивления:

Датчик с отрицательным температурным коэффициентом.
Принцип работы в том, что внутреннее сопротивление падает, если температура увеличивается.
Датчик с плюсовым температурным коэффициентом. Принцип работы обратный, чем у первого типа датчика, то есть внутреннее сопротивление растет с ростом температуры.

Самый популярный в применении автомобильной промышленности — это первый вид ДТОЖ. Бывает, что в машине установлены 2 датчика, основной и дополнительный.

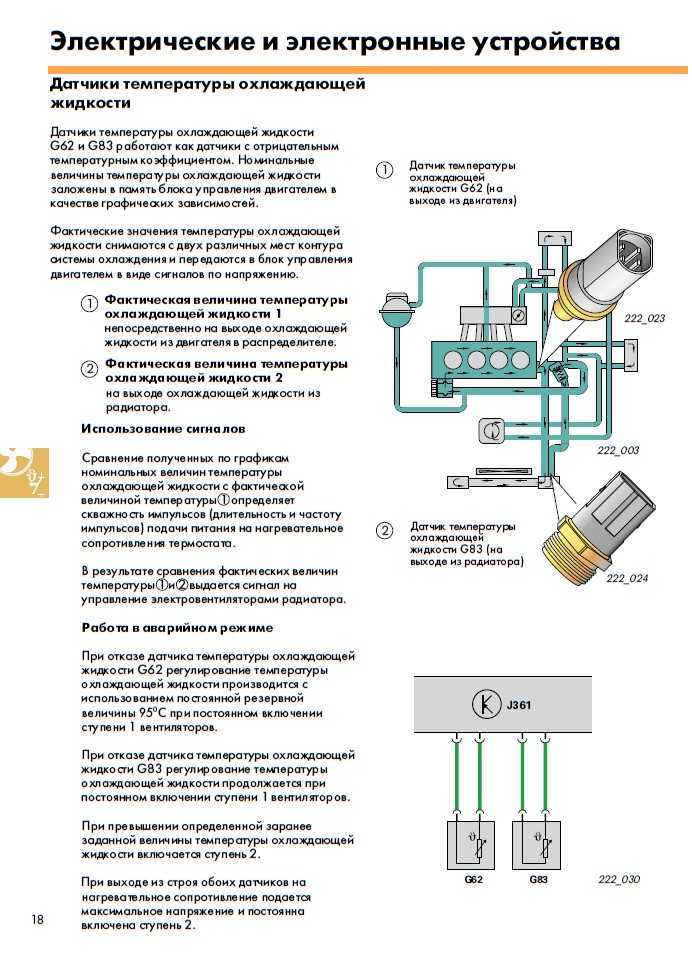

Основной датчик занимается передачей информации электронному блоку управления, а дополнительный — включением вентилятора.

Виды неисправностей датчика и как их устранить

Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.

Основная и главная поломка или неисправность температурного датчика охлаждающей жидкости в том, что он не включает вентилятор при достижения температуры включения.

Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.

Неисправности ДТОЖ:

без причины падают обороты двигателя;
долго нагревается мотор;
двигатель часто перегревается;
повышенный расход топлива;
ухудшение управляемости автомобилем;
из глушителя выходит черны дым;
нет стабильности в работе ДВС.

Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.

А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.

Причины появления неполадок

Некачественный антифриз, а также моторное масло могут стать причиной неправильной работы датчика. Дело в том, что наконечник датчика очень чувствительный. Если на нем образуется осадок в виде кристалликов жидкости, то датчик работает со боями. Утечка охлаждающей жидкости приводит к износу прокладки. Также, причиной поломки может быть замыкание в цепи, скачок напряжения.

Как проверить, рабочий ли датчик температуры

Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:

Ключ на 19 мм.
Мультиметр.

Емкость для слива ОЖ.
Электрочайник для подогрева воды.
Термометр.
Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.

Как проверять

Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.

Если значение сопротивления отличается от того, какое оно должно быть по таблице, то датчик температуры надо заменить. Датчик не ремонтируется.

Как проверить датчик температуры жидкости охлаждения?

Берем датчик и опускаем его в теплую воду.
Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.Есть еще способ проверки датчика температуры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.

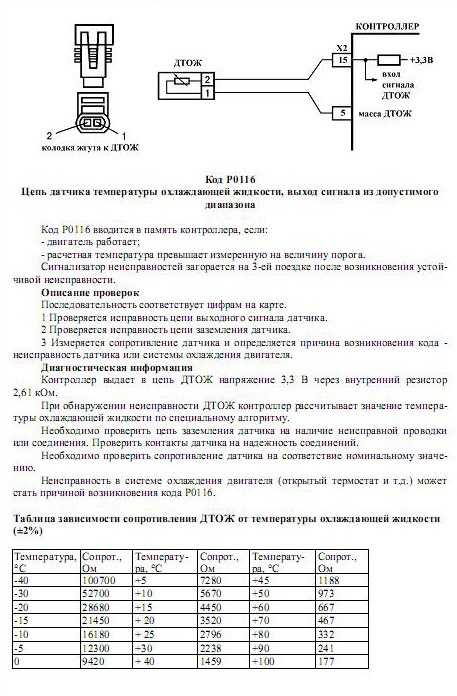

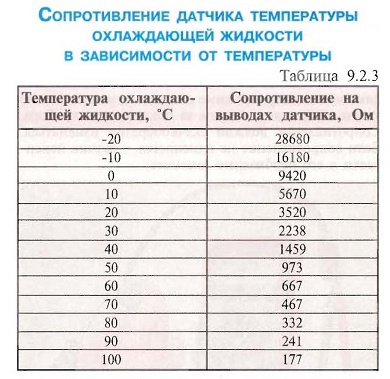

Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.

Температура, С	Сопротивление, Ом
0	5 000 — 6 500
10	3 350 — 4 400
20	2 250 — 3 000
30	1 500 — 2 100
40	950 — 1400
50	700 — 950
60	540 — 675
70	400 — 500
80	275 — 375
90	200 — 290
100	150 — 225

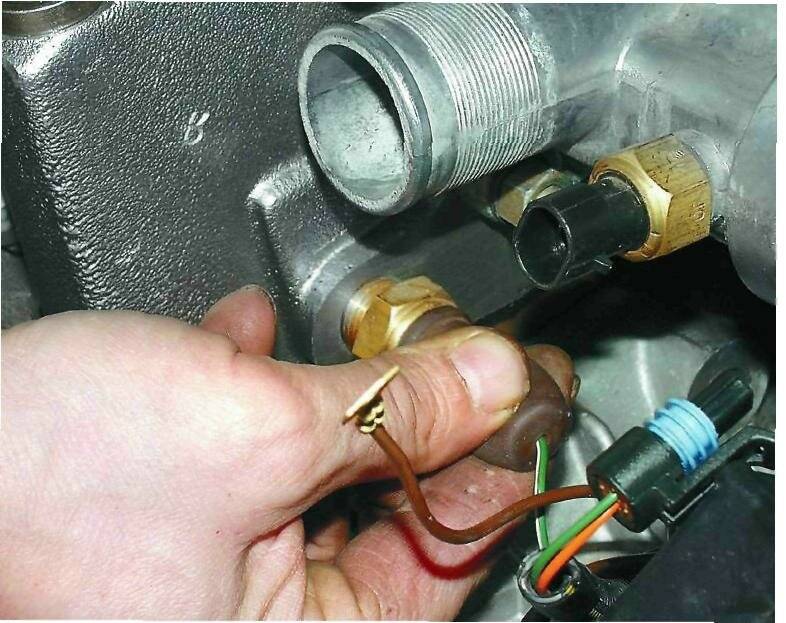

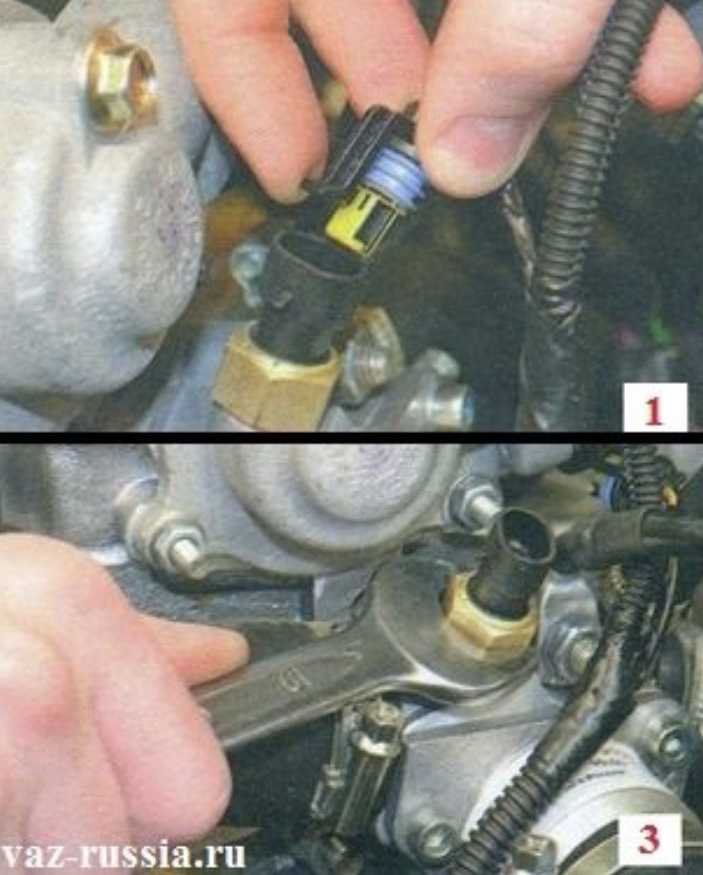

Как заменить датчик температуры

Это можно сделать своими руками, большого опыта для этого не требуется. Порядок таков:

Слить ОЖ.
Снять старый датчик. Он вкручивается в спец. отверстие с резьбой. Выкручиваем его.
Вкручиваем новый датчик. Рекомендуется посадочное место смазать герметиком до вкручивания.

Вывод

Итак, температурный датчик жидкости охлаждения — это один из важных элементов в конструкции авто. При его неправильной работе или полном отказе, работа ДВС ощущается сразу. Отклонения в работе, что называется, на лицо.

Датчик представляет собой терморезистор. Данные об изменении температуры за бортом он передает в ЭБУ через изменения сопротивления.

Видео

В этом видео рассказывается, как правильно произвести замену датчика.

Проверка датчика своими руками в домашних условиях.

Не работает датчик температуры ВАЗ.

Автор публикации

место расположения, принцип работы устройства и признаки неисправности, его замена и установка

Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР. Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу. Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда.

Что это такое, где находится и зачем он нужен в машине

ДТОЖ называют приспособление, которое необходимо для того, чтобы измерить температуру охлаждающей жидкости в двигателе. Все показатели устройства сохраняет блок управления двигателя, и происходит автоматическое регулирование количества поступающего топлива и угла опережения зажигания.

Знаете ли вы? ДТОЖ независимо от марки авто по внешним данным абсолютно одинаковый, поэтому спутать его с какой-либо другой деталью практически невозможно.

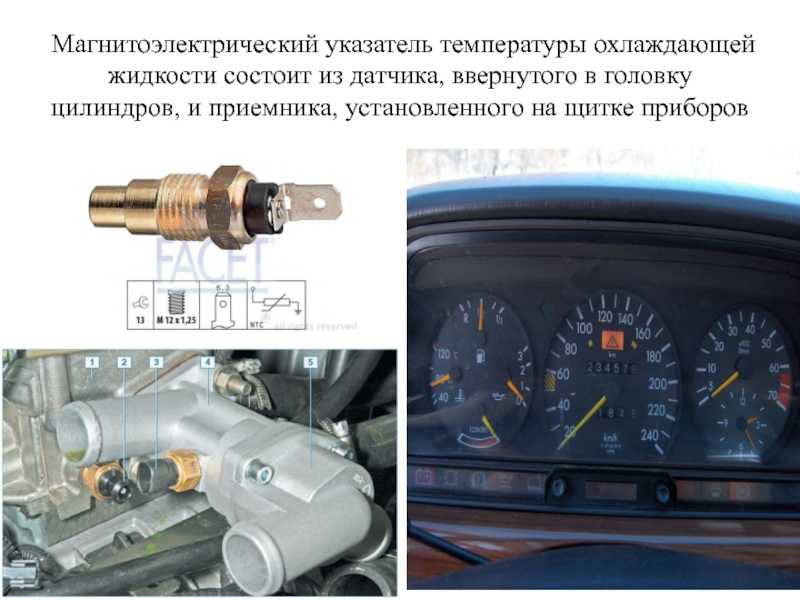

У большинства автомобилей показатели ДТОЖ отображаются на приборную панель.

Современные ДТОЖ имеют широкий функционал и очень низкую вероятность поломки. Такие устройства называют также термисторами, они могут очень быстро подстраиваться под температурный режим, меняя данные сопротивляемости.

Обычно термисторы делают из никеля или кобальта — полупроводников, благодаря чему в процессе повышения температуры в разы растут свободные электроны, и сопротивление максимально уменьшается. Прибор имеет защитную оболочку, которая хорошо проводит тепло, корпус оснащён электро-разъёмом и крепёжной резьбой.

Узнайте, как проверить плотность охлаждающих жидкостей.

Прибор может оказывать следующее воздействие на двигатель внутреннего сгорания:

обогащать тепловоздушную смесь. Если устройством определено, что температура ниже нормы, он регулирует продолжительность воздействия сигналов, чтобы обогатить топливную смесь. Когда температура принимает нужные значения, происходит обеднение горючего, снижается возможность перерасхода топлива и уменьшается количество выхлопа;
выставлять зажигание и делать его поздним или ранним. В процессе роста температуры устройство способно отрегулировать угол опережения зажигания, чтобы снизить токсичность выхлопа;
оказывать влияние на правильную рециркуляцию газов в процессе прогрева авто;
способствует продувке фильтрационной системы, улавливающей топливные испарения;
блокирует гидротрансформатор коробки передач в процессе прогрева двигателя;
активирует и отключает вентилятор охлаждения двигателя, согласно температурному контроллеру подбирая оптимальную температуру.

Термистор может иметь:

отрицательные показатели температурного коэффициента, когда максимум сопротивления возможен только при холодном моторе;
положительные показатели температурного коэффициента, который характеризуется ростом сопротивления, если температура увеличивается.

Место, где установлен датчик в вашем авто, может отличаться и зависть от марки. Чаще всего это верхняя часть радиатора, головка блока цилиндров или корпусная часть термостата.

Важно! Где бы ни устанавливался датчик, рядом с ним фиксируют шланг отвода, который является проводником охлаждающего агента в радиатор.

Где находится датчика температуры охлаждающей жидкости

Для того чтобы выполнить проверку датчика температуры ОЖ необходимо знать, где он расположен. Естественно, что данная информация будет разниться у автомобилей различных марок и моделей. Однако существует несколько типовых признаков, по которым можно найти то место, где непосредственно закреплен датчик. Так, в большинстве случаев он расположен на выпускном патрубке головки блока цилиндров. Конструктивно он имеет металлическую резьбу, с помощью которой и вкручивается в соответствующее отверстие. Основное требование в данном случае — обеспечение прямого контакта его чувствительного элемента и охлаждающей жидкости. Именно такой контакт и обеспечивает точность показаний датчика.

Обратите внимание, что на некоторых автомобилях конструкцией может быть предусмотрена установка двух датчиков температуры. В этом случае первый из них фиксирует температуру охлаждающей жидкости на выходе из двигателя (цилиндров), а второй — на выходе из радиатора. Такой подход дает возможность более точного контроля за состоянием как двигателя в целом, так и его охлаждающей системы в частности. Однако два датчика обычно устанавливают на мощные и/или дорогие машины, где этот параметр критически важен, а в ЭБУ заложены специальные программы для работы двигателя. Дополнительную информацию об устройстве конкретного автомобиля вы можете найти в соответствующем мануале или технической документации.

Как влияет датчик температуры на работу двигателя 406

Содержание

Датчик температуры охлаждающей жидкости ДТОЖ автомобиля ЗМЗ-406
Назначение датчика температуры
Использование на двигателях 406
Варианты замены
Диагностика неисправности
По внешним проявлениям без демонтажа
Проверка приборами
Видео по теме
Датчик температуры воздуха ЗМЗ 406 – как заменить и основные неисправности
Датчик температуры воздуха ЗМЗ 406 – где находится и за что отвечает
Признаки неисправности датчика температуры на впуске воздуха ЗМЗ 406
Как проверить и заменить датчик температуры воздуха ЗМЗ 406
Видео: Датчик температуры воздуха на впуске
Как проверить датчик температуры на 402, 405 и 406 двигателях?
Где расположен ДТОЖ?
Виды измерителей температуры охлаждающей жидкости
Признаки неисправности термодатчика ОЖ
Датчик температуры 402
Как заменить ДТОЖ в 402 движке?
ДТОЖ ЗМЗ 406
Видео

Датчик температуры охлаждающей жидкости ДТОЖ автомобиля ЗМЗ-406

Датчик температуры охлаждающей жидкости (сокращенно — ДТОЖ) применяется на двигателях с инжектором, то есть распределенным впрыском топлива в цилиндры.

Назначение датчика температуры

Эта деталь необходима для того чтобы передавать в электронный блок управления информацию о тепловом состоянии двигателя. В зависимости от степени прогрева, ЭБУ корректирует количество бензина, подаваемого в цилиндры. Для переохлажденного движка используется режим прогрева (когда впрыскивается больше топлива). На моторах с классической карбюраторной системой питания такую роль выполняет ручная заслонка воздуха («подсос»). Инжектор же позволяет управлять качеством смеси непосредственно. Чтобы электроника смогла верно рассчитать впрыск, ей требуется измерение температуры двигателя.

Использование на двигателях 406

На семействе автомобилей, выпускаемых Заволжским моторным заводом, на двигателях ЗМЗ-406 используются электронные блоки типа МИКАС версий 5.4 или 7.1, а также Ителма VS5.6. Для их корректной работы требуются ДТОЖ производства калужского «Автоприбора» с артикулом 19.3828. Такие двигатели имеют заводской индекс 4062.10 и устанавливались на легковые автомобили ГАЗ-3110, 31105 и 3102, а также на некоторые модели ГАЗелей и Соболей.

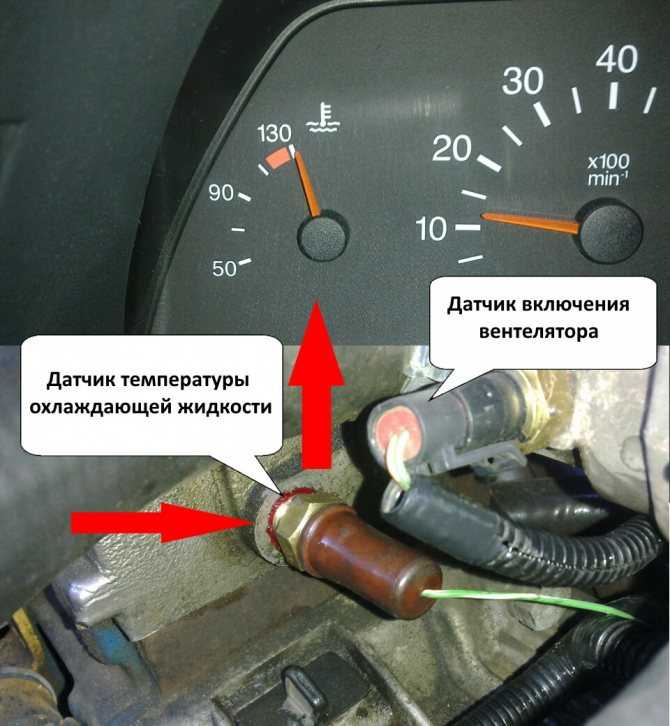

Неопытные владельцы нередко путают ДТОЖ ЗМЗ-406 с другим датчиком, также измеряющим температуру тосола в системе: датчиком включения вентилятора на радиаторе. Кроме внешнего вида и места установки, эти две детали имеют совершенно разный принцип работы.

Датчик включения вентилятора смонтирован на патрубке рядом с радиатором охлаждения или непосредственно на его верхнем бачке. Он работает в дискретном режиме, замыкая цепь при разогреве тосола до установленной температуры и выдает сигнал на включение электромотора.

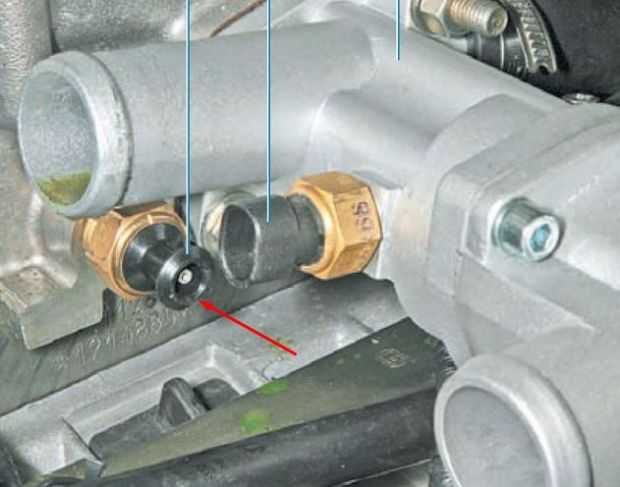

Датчик температуры охлаждающей жидкости двигателя ЗМЗ-406 находится непосредственно на движке на отливе термостата. Он устроен по принципу терморезистора и имеет линейную характеристику зависимости выходного напряжения от температуры ОЖ. Измеритель имеет двухконтактную колодку, распиновка которой показана на схеме:

Варианты замены

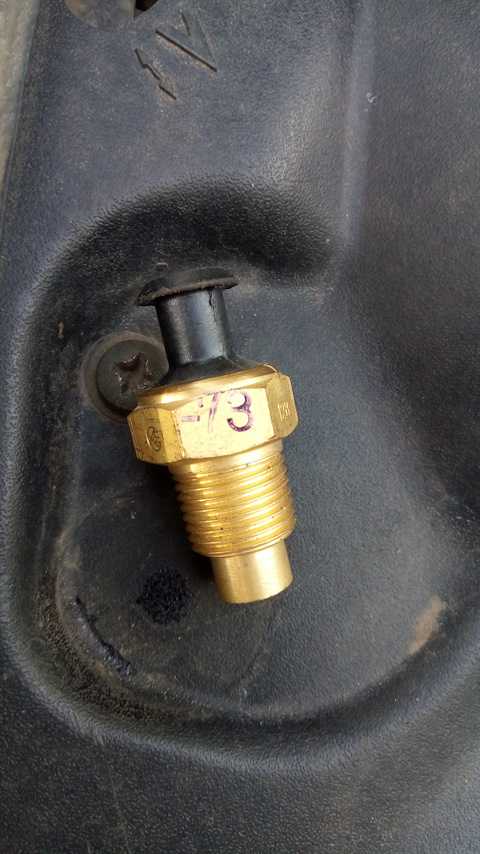

Кроме предусмотренного заводской комплектацией калужского датчика 19.3828, можно установить на 406-й двигатель «Волги» ГАЗ-3110 детали других производителей. Автолюбители различают их не по цифрам маркировки, а по цвету пластмассы на клеммном разъеме, поскольку разные заводы используют отличающиеся цвета. Так штатный калужский 19.3828 имеет хвостовик черного цвета. Кроме него встречаются фирменные изделия Bosch, а также:

Отзывы владельцев на форумах показывают, что качество поставляемых в запчасти деталей крайне нестабильно. Два одинаковых датчика от одного производителя могут при замере демонстрировать совершенно разные характеристики.

Диагностика неисправности

Проверку работоспособности датчика можно провести в два этапа.

По внешним проявлениям без демонтажа

Если при низкой температуре двигатель не заводится — одной из причин может оказаться поломка ДТОЖ. Блок управления не получает информации о том, что мотор переохлажден и не корректирует объем впрыска. Индикатор «Чек» на панели приборов при этом не загорается, так как в самой системе неполадок нет.

Детонация прогретого двигателя — также возможный симптом неисправного датчика температуры. Он же вызовет увеличение оборотов холостого хода.

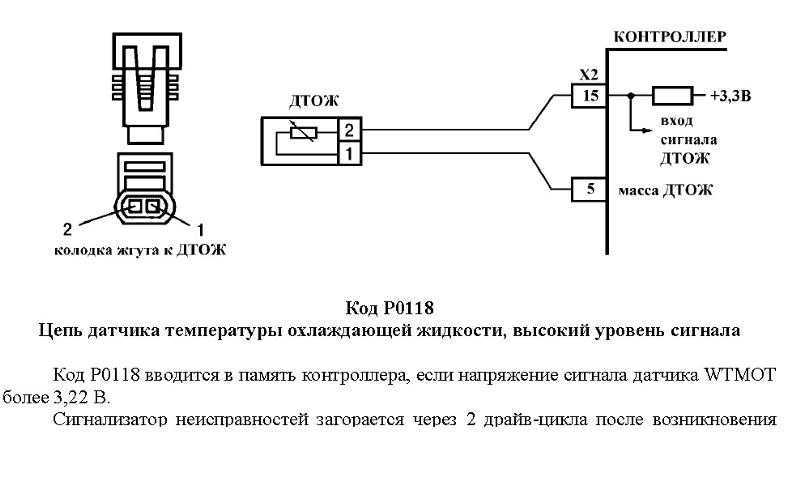

При наличии измерительного прибора следует проверить коды ошибки ЭСУД: признаками неисправности ДТОЖ будут показания 21 и 22.

Проверка приборами

Проверка выполняется на снятом с мотора датчике с использованием миллиамперметра и вольтметра. Собирается изображенная на рисунке схема:

Датчик опускают в емкость с кипящей водой, затем при заданных величинах температуры (контролируется термометром) делается замер напряжения. Его значения приблизительно должны соответствовать стандартным (температура в градусах Цельсия напряжение в вольтах):

Выбраковывается деталь, если напряжение на ней ниже 2.31 В (соответствует температуре −60°C) или больше 3.98 В (показания для +125°).

Видео по теме

Источник

Датчик температуры воздуха ЗМЗ 406 – как заменить и основные неисправности

Датчик температуры на впуске воздуха или ДТВВ устанавливается на автомобилях Газель с двигателем ЗМЗ 406. Находится он за воздушным фильтром на резиновой гофре и отвечает за температуру вдуваемого воздуха через воздушный фильтр. Очень часто этот датчик выходит из строя, что доставляет немало хлопот владельцам автомобиля.

В рамках данной статьи я расскажу вам где находится датчик температуры воздуха на автомобилях с двигателем ЗМЗ 406, за что он отвечает, расскажу вам о признаках неисправности и дам пошаговую инструкцию его замены. Но обо всем по порядку.

Датчик температуры воздуха ЗМЗ 406 – где находится и за что отвечает

На автомобилях Газель с двигателем ЗМЗ 406 используется несколько датчиков, которые контролируют работоспособность системы. Одним из таких датчиков и является ДТВВ или датчик температуры воздуха.

Как я уже успел заметить выше ДТВВ установлен за воздушным фильтром в впускном коллекторе.

Датчик температуры воздуха ЗМЗ 406

Его роль в работе автомобиля небольшая, он дает корректировку поступления топливно воздушной смеси в зависимости от температуры воздуха на впуске. То есть измеряет температуру воздуха, которая проходит через короб воздушного фильтра.

Так как у нас летом воздух более разряженный (теплый воздух), а зимой холодный воздух более плотный, ЭБУ считывает показания этого датчика и вносит небольшие изменения в количество подаваемый массы топлива в ДВС.

Признаки неисправности датчика температуры на впуске воздуха ЗМЗ 406

Так как ДТВВ непосредственно влияет на поступление топливо воздушной массы в двигатель, то главным признаком его неисправности будет:

Естественно, эти все признаки влияют на эксплуатационные возможности вашей Газели, и если не обращать должного внимания данной проблеме ситуация может усугубится тем, что двигатель перестанет заводится из-за того, что форсунки не могут запуститься холодным стартом.

Всегда решением проблем с датчиком является его замена. Но перед тем как заменить вышедший из строя датчик температуры воздуха ЗМЗ 406, рекомендуется его проверить.

Как проверить и заменить датчик температуры воздуха ЗМЗ 406

Ранее я уже писал вам, про то, как проверить датчик температуры охлаждающей жидкости ЗМЗ 406. В этой статье я дал вам пошаговую инструкцию и схему проверки, так вот процедура ни чем не отличается, поэтому второй раз я описывать ее не буду, а перейду сразу к замене.

И так первое, что мы делает это:

Видео: Датчик температуры воздуха на впуске

Источник

Как проверить датчик температуры на 402, 405 и 406 двигателях?

Двигатель любого автомобиля является основным его устройством, которое помогает комфортному и быстрому передвижению, а также поддерживает работу многих других систем авто. Одним из показателей исправности мотора является его рабочая температура. Поддерживать оптимальное состояние движка, предохранять его от перегрева или переохлаждения, очищать от загрязнений, а также предотвращать процессы коррозии должна особенная жидкость — охлаждающая (антифриз, тосол и т.д).

Но без должного контроля за температурой, даже при наличии качественной охлаждающей жидкости, бесперебойная работа системы невозможна.

Отслеживание нагрева ОЖ лежит на плечах маленького прибора, который называется датчик температуры охлаждающей жидкости.

Это небольшое устройство отслеживает температуру охладителя и передает полученные данные на приборную панель в салоне автомобиля.

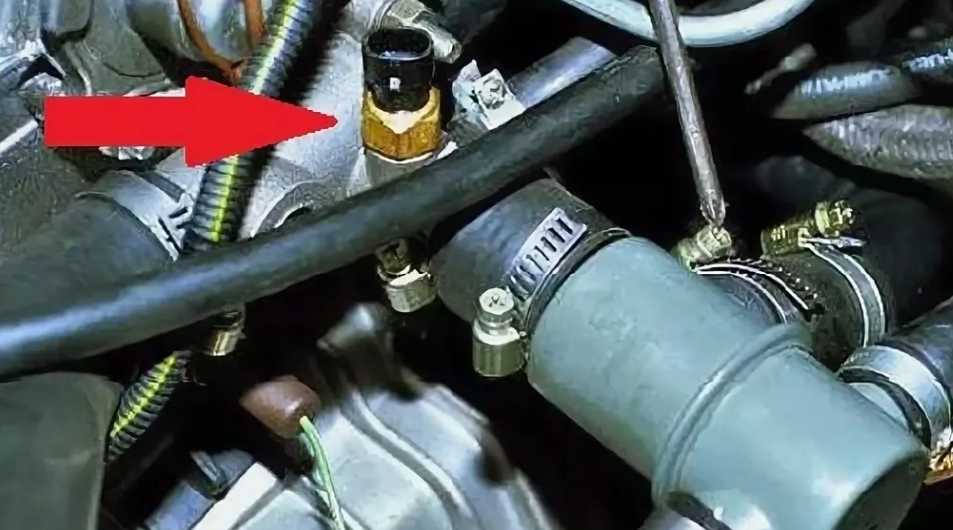

Где расположен ДТОЖ?

Основным условием корректной работы прибора измерения подобного типа является его непосредственный контакт со средой измерения. Проще говоря — чтобы датчик правильно измерял температуру охлаждающей жидкости, чувствительный его элемент должен быть в эту жидкость погружен.

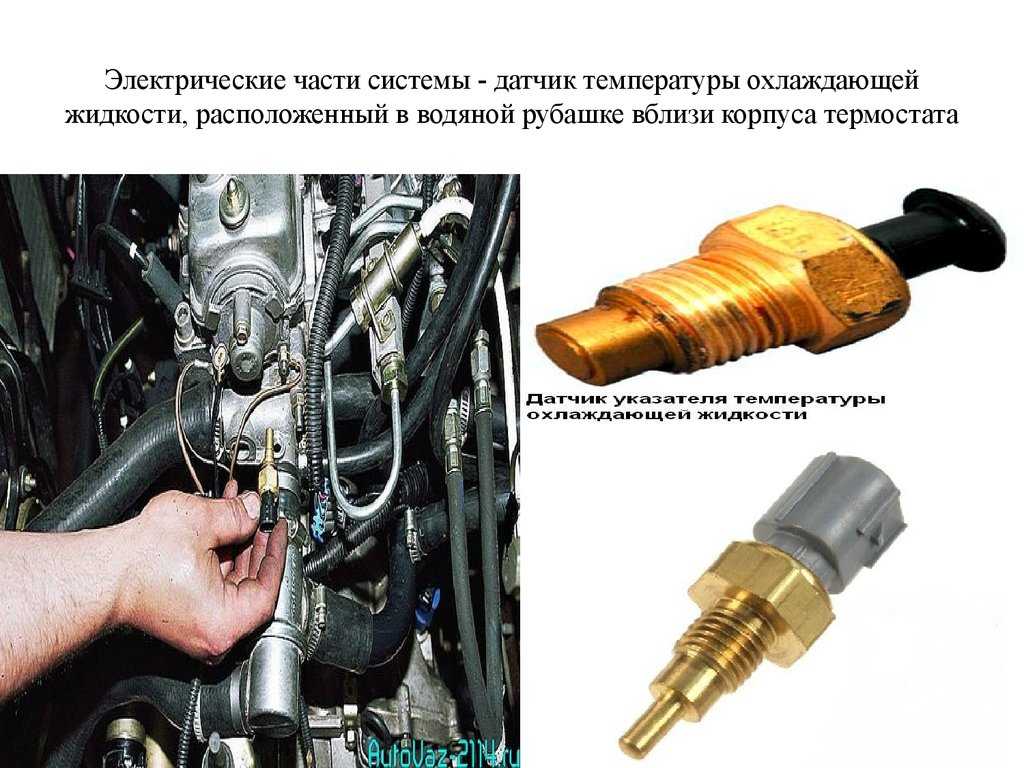

Как правило, термодатчик располагается в блоке цилиндров в корпусе термостата. Реже — в головке блока. Иногда в системе присутствуют два прибора в обоих местах, измеряющие разные показатели — температуру жидкости на выходе из двигателя и на выходе из радиатора.

Расположение, в зависимости от того, какая это марка и какой движок, может варьироваться, но главное условие всегда должно оставаться неизменным — контакт ДТОЖ с жидкостью.

Процессы, которые регулируются системой автомобиля, основываясь на данных, получаемых с детектора температуры ОЖ:

Виды измерителей температуры охлаждающей жидкости

Датчик температуры ОЖ 405

Признаки неисправности термодатчика ОЖ

На что следует обратить свое внимание при возможной поломке измерительного прибора в двигателе автомобиля:

Стоит знать, что подобные признаки могут быть вызваны не только неисправность ДТОЖ. Так что, прежде чем приобретать новый датчик, стоит в первую очередь, проверить уровень и качество охлаждающей жидкости. Вполне возможно, что она просто уже отработала свое и требуется ее замена.

Также необходимо продиагностировать качество контактов на пути к датчику и исправность системы вентиляции.

После этого, если все вышеописанные моменты в порядке, необходимо провести диагностику детектора при помощи мультиметра и градусника.

Прибор необходимо демонтировать, подключить его к измерителю в режиме омметра, погрузить в ОЖ и начать ее нагревать. В ту же субстанцию опускается термометр и путем сравнения со специальной таблицей (соотношение градусов Цельсия и Ом) делаем выводы о работоспособности прибора.

Перед снятием ДТОЖ необходимо остудить двигатель, слить охлаждающую жидкость и отключить аккумуляторную батарею.

Чтобы проверить датчик температуры 405 двигатель также должен быть охлажден, а система обесточена.

Если у данного автомобиля вдруг стал неисправен ДТОЖ, бортовой компьютер начинает считать температуру запуска движка равной нулю и подает топливную смесь соответствующего уровня обогащения. Так как данный уровень не подходит для реальной температуры системы, запуск двигателя может оказаться проблематичным, либо не станет производиться совсем.

После того, как двигатель наконец-то удается привести в рабочее положение, датчик снова начинает неверно трактовать считанную информацию, передавая показания нагрева ОЖ, к примеру, равными 80 градусам, из-за чего придется постоянно работать педалью газа, иначе прогреть автомобиль не получится из-за того, что он будет глохнуть.

Обратной стороной поломки является перегрев мотора в пути, когда детектор показывает температуру ниже фактической, что также приводит к различного рода неполадкам и может явиться причиной выхода двигателя из строя.

Датчик температуры 402

Охлаждающий комплекс в автомобилях модели 402 прогоняет ОЖ при помощи водного насоса по системе, которая имеет вид кольца.

Пункты по которым проходит жидкость, омывая систему:

Помимо вышеописанных пунктов, в систему охлаждения также входят вентиляторы и термодатчики.

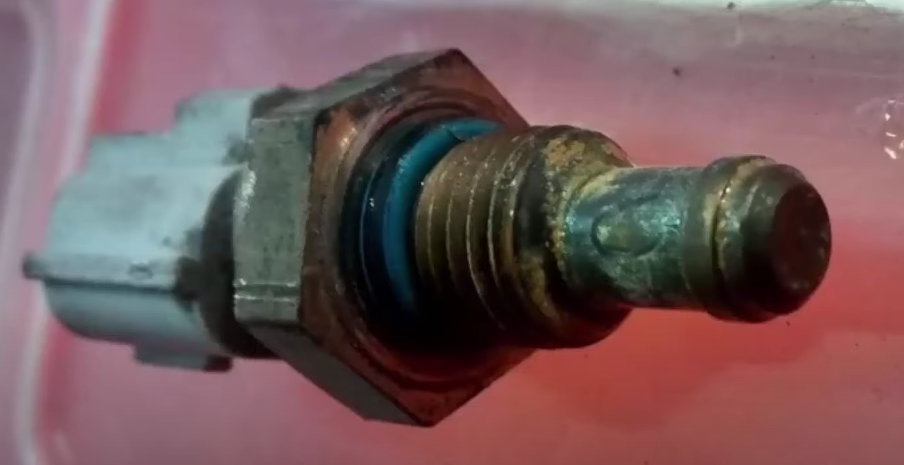

Если выходит из строя датчик температуры 402 двигатель перестает корректно функционировать из-за того, что его температура не соответствует рабочим нормам. Это нужно своевременно обнаружить и устранить неполадку до того, как она приведет к еще большим поломкам.

Как заменить ДТОЖ в 402 движке?

Для начала необходимо слить ОЖ в заранее подготовленную тару.

После этого отсоединить от прибора измерения температуры провода и выкрутить его ключом подходящего размера (у данной машины это 21).

Для облегчения замены прибора можно снять головку блока цилиндров, после чего отсоединяем провода от открывшегося нам датчика и откручиваем уже его (ключом на 19).

Заменяем прибор на исправный, проводим обратные манипуляции и запускаем мотор для проверки работоспособности системы.

Не стоит забывать и о том, что возможность диагностики исправности ДТОЖ при помощи мультиметра облегчает ремонт и избавляет от необходимости собирать-разбирать систему лишний раз.

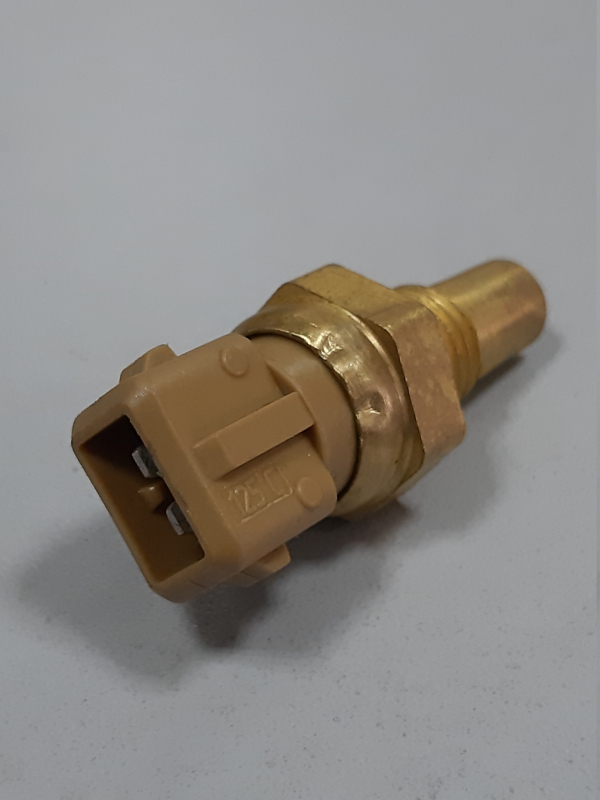

ДТОЖ ЗМЗ 406

Как и для любого другого мотора, этому необходим контроль температурного уровня для поддержания бесперебойного функционирования в любую погоду.

При помощи такого простого прибора, как датчик температуры 406 двигатель может находиться под постоянным контролем системы, которая не будет ему давать перегреваться или переохлаждаться.

Источник

Видео

Влияние датчика температуры охлаждающей жидкости (ДТОЖ) на работу двигателя

ДТОЖ ЗМЗ 406.Значимость в системе управления двигателем.

ГАЗЕЛЬ 406 работа ДВС без датчиков

Датчики температуры ЗМЗ

Меняй этот датчик, если у тебя такие же признаки

Газель 405 двигатель троит на холодную из-за датчика температуры.Микас 7.1

Симптомы и признаки неисправности датчика температуры ОЖ. Назначение и проверка ДТОЖ

Неисправность датчика охлаждающей жидкости электронного зажигания у ЗМЗ 406

Что будет если отключить датчики ДТОЖ.

Замена датчиков температуры ГАЗель 406

Различные типы датчиков и их применение (например, электрические датчики)

Добро пожаловать в полное руководство Thomasnet.com по доступным типам датчиков, детекторов и преобразователей. Ниже вы найдете исчерпывающую информацию о типах продуктов, их поставщиках и производителях, применении датчиков в промышленности, соображениях и важных характеристиках.

Содержание

Что такое датчики, детекторы и преобразователи?
Лучшие поставщики и производители
Типы датчиков/детекторов/преобразователей
Приложения и отрасли
Соображения
Важные атрибуты
Связанные категории товаров
Ссылки/Ресурсы

Вы в перерыве между работами или работодатель хочет заполнить вакансию? Мы предоставим вам наши ресурсы как для промышленных ищущих работу, так и для промышленных работодателей, желающих нанять. Если у вас есть открытая вакансия, вы также можете заполнить нашу форму, чтобы получить шанс на то, чтобы она была представлена в информационном бюллетене Thomas Monthly Update.

Что такое датчики, детекторы и преобразователи?

Датчики/детекторы/преобразователи представляют собой электрические, оптоэлектрические или электронные устройства, состоящие из специальной электроники или других чувствительных материалов, для определения присутствия определенного объекта или функции. Доступны многие типы датчиков, детекторов и преобразователей, в том числе для обнаружения физического присутствия, такого как пламя, металлы, утечки, уровни, газ и химические вещества, среди прочего. Некоторые предназначены для определения физических свойств, таких как температура, давление или излучение, в то время как другие могут обнаруживать движение или близость. Они работают по-разному в зависимости от приложения и могут включать, среди прочего, электромагнитные поля или оптику. Многие приложения в самых разных отраслях промышленности используют датчики, детекторы и преобразователи многих типов для тестирования, измерения и управления различными процессами и функциями машин. С появлением Интернета вещей (IoT) возрастает потребность в датчиках в качестве основного инструмента для обеспечения расширенной автоматизации.

Ведущие поставщики и производители датчиков/детекторов/преобразователей

Платформа поиска поставщиков на сайте Thomasnet.com содержит обширную базу данных, включающую более 500 000 промышленных поставщиков, производителей, дистрибьюторов и OEM-производителей. Ниже мы перечислили на ваше рассмотрение некоторых ведущих поставщиков промышленных датчиков, детекторов или преобразователей.

Для получения более полной информации о конкретной компании щелкните ссылку на полный профиль компании.

Название компании	Тип компании	Сертификаты/регистрации/разнообразие	Годовой объем продаж
Переключатели и датчики Wasco	Производитель	ИСО 9001:2008 Предприятие малого бизнеса (SBE) Принадлежит ветерану Бережливое производство Раскрытие информации о конфликтных минералах Программа без наркотиков на рабочем месте	5 — 9,9 млн долларов
IFM Efector, Inc.	Производитель	ИСО 9001:2015 ИСО/МЭК 27001:2005 C-TPAT Соответствует RoHS ДОСТИГНУТЬ	100–249,9 млн долларов
Инновационная сенсорная технология	Производитель	Недоступно	Недоступно
Келлер Америка, Инк.	Производитель	ИСО 9000:2001	5 — 9,9 млн долларов
Locon Sensor Systems, Inc.	Производитель	ИСО 9001:2008 ИСО 14001:2004	Менее 1 миллиона долларов
Фигаро США, Inc.	Производитель	ИСО 9001 ИСО 14001	$1 — 4,9 млн
Датчики VPG	Производитель	ДОСТИГНУТЬ Соответствует RoHS Раскрытие информации о конфликтных минералах	$100 — 249,9М
Allen-Bradley/Rockwell Automation	Производитель	Недоступно.	Недоступно.
Беспилотные системы Источник	Производитель	Недоступно.	$1 — 4,9 млн
Мэдисон Ко	Производитель	ИСО 9000 ИСО 9001 Соответствует RoHS ДОСТИГНУТЬ	5 — 9,9 млн долларов

Различные типы датчиков/детекторов/преобразователей

Ниже вы найдете описание различных типов датчиков и их использования, а также детекторов и преобразователей.

Список датчиков

Используйте этот список датчиков ниже, чтобы перейти к определенному разделу:

Датчики зрения и изображения
Датчики температуры
Датчики радиации
Датчики приближения
Датчики давления
Датчики положения
Фотоэлектрические датчики
Датчики частиц
Датчики движения
Металлические датчики
Датчики уровня
Датчики утечки
Датчики влажности
Газовые и химические датчики
Датчики силы
Датчики расхода
Датчики дефектов
Датчики пламени
Электрические датчики
Контактные датчики
Бесконтактные датчики

Датчики зрения и изображения

Датчики/детекторы

Vision and Imaging Sensors — это электронные устройства, которые обнаруживают присутствие объектов или цветов в поле их зрения и преобразуют эту информацию в визуальное изображение для отображения. Ключевые характеристики включают тип датчика и предполагаемое применение, а также любые конкретные характеристики преобразователя. Дополнительную информацию о датчиках зрения и изображений можно найти в нашем соответствующем руководстве «Все о датчиках зрения и изображений».

Датчики температуры

Датчики/детекторы/преобразователи температуры

представляют собой электронные устройства, определяющие тепловые параметры и подающие сигналы на входы устройств управления и индикации. Датчик температуры обычно использует RTD или термистор для измерения температуры и преобразования ее в выходное напряжение. Основные характеристики включают тип датчика/детектора, максимальную и минимальную измеряемую температуру, а также размеры диаметра и длины. Датчики температуры используются для измерения тепловых характеристик газов, жидкостей и твердых тел во многих перерабатывающих отраслях промышленности и конфигурируются как для общего, так и для специального применения. Дополнительную информацию о датчиках температуры можно найти в нашем соответствующем руководстве «Все о датчиках температуры».

Датчики излучения

Датчики/детекторы радиации

— это электронные устройства, которые обнаруживают присутствие альфа-, бета- или гамма-частиц и подают сигналы на счетчики и устройства отображения. Ключевые характеристики включают тип датчика, а также минимальную и максимальную обнаруживаемую энергию. Детекторы радиации используются для обследований и подсчета проб. Дополнительную информацию о датчиках излучения можно найти в нашем соответствующем руководстве «Все о детекторах излучения».

Датчики приближения

9Датчики приближения 0002 — это электронные устройства, используемые для обнаружения присутствия близлежащих объектов с помощью бесконтактных средств. Датчик приближения может обнаруживать присутствие объектов, как правило, в диапазоне до нескольких миллиметров, и при этом подавать обычно выходной сигнал постоянного тока на контроллер. Датчики приближения используются в бесчисленных производственных операциях для обнаружения наличия деталей и компонентов машин.

Ключевые характеристики включают тип датчика, максимальное расстояние срабатывания, минимальную и максимальную рабочую температуру, а также размеры диаметра и длины. Датчики приближения, как правило, являются устройствами ближнего действия, но также доступны конструкции, которые могут обнаруживать объекты на расстоянии до нескольких дюймов. Один широко используемый тип датчика приближения известен как емкостный датчик приближения. Этот прибор использует изменение емкости в результате уменьшения расстояния между пластинами конденсатора, одна пластина которого прикреплена к наблюдаемому объекту, как средство определения движения и положения объекта от датчика. Дополнительную информацию о датчиках приближения можно найти в наших соответствующих руководствах «Все о датчиках приближения» и «Емкостных датчиках приближения».

Датчики давления

Датчики/детекторы/преобразователи давления

представляют собой электромеханические устройства, которые определяют силы на единицу площади в газах или жидкостях и подают сигналы на входы устройств управления и отображения. Датчик/преобразователь давления обычно использует диафрагму и тензометрический мост для обнаружения и измерения силы, действующей на единицу площади. Ключевые характеристики включают функцию датчика, минимальное и максимальное рабочее давление, полномасштабную точность, а также любые особенности, характерные для устройства. Датчики давления используются везде, где необходима информация о давлении газа или жидкости для контроля или измерения. Дополнительную информацию о датчиках давления можно найти в соответствующем руководстве «Общие типы датчиков давления».

Датчики положения

Датчики/детекторы/преобразователи положения

— это электронные устройства, используемые для определения положения клапанов, дверей, дросселей и т. д. и подачи сигналов на входы устройств управления или отображения. Основные характеристики включают тип датчика, функцию датчика, диапазон измерения и функции, характерные для данного типа датчика. Датчики положения используются везде, где требуется информация о местоположении во множестве приложений управления. Распространенным датчиком положения является так называемый струнный потенциометр или струнный потенциометр. Дополнительную информацию о датчиках положения можно найти в соответствующем руководстве «Все о датчиках положения». См. также датчики приближения.

Фотоэлектрические датчики

Фотоэлектрические датчики — это электрические устройства, которые обнаруживают объекты, проходящие в пределах их поля обнаружения, хотя они также способны определять цвет, чистоту и местоположение, если это необходимо. Эти датчики основаны на измерении изменений в излучаемом ими свете с помощью излучателя и приемника. Они распространены в автоматизации производства и обработки материалов для таких целей, как подсчет, роботизированный сбор, автоматические двери и ворота.

Узнайте больше в нашей статье о фотоэлектрических датчиках.

Датчики частиц

Датчики/детекторы частиц

— это электронные устройства, используемые для обнаружения пыли и других частиц в воздухе и подачи сигналов на входы устройств управления или отображения. Датчики частиц широко используются при мониторинге бункеров и рукавных фильтров. Ключевые характеристики включают тип преобразователя, минимальный обнаруживаемый размер частиц, диапазон рабочих температур, объем пробы и время отклика. Детекторы частиц, используемые в ядерной технике, называются детекторами излучения (см. выше). Дополнительную информацию о датчиках частиц можно найти в нашем соответствующем руководстве «Все о датчиках частиц». См. также датчики приближения.

Датчики движения

Датчики/детекторы/преобразователи движения

— это электронные устройства, которые могут обнаруживать движение или остановку частей, людей и т. д. и подавать сигналы на входы устройств управления или отображения. Типичными приложениями обнаружения движения являются обнаружение остановки конвейеров или заедания подшипников. Ключевые характеристики включают предполагаемое применение, тип датчика, функцию датчика, а также минимальную и максимальную скорость. Дополнительную информацию о датчиках движения можно найти в нашем соответствующем руководстве «Все о датчиках движения». См. также датчики приближения.

Металлические датчики

Металлодетекторы

— это электронные или электромеханические устройства, используемые для определения наличия металла в различных ситуациях, от пакетов до людей. Металлодетекторы могут быть стационарными или портативными и основываться на ряде сенсорных технологий, среди которых популярны электромагнитные технологии. Ключевые характеристики включают в себя предполагаемое применение, максимальное расстояние срабатывания и выбор определенных функций, таких как портативные и стационарные системы. Металлодетекторы могут быть адаптированы для явного обнаружения металла в конкретных производственных операциях, таких как распиловка или литье под давлением. Дополнительную информацию о датчиках/детекторах металлов можно найти в соответствующем руководстве «Все о датчиках и детекторах металлов».

Датчики уровня

Датчики/детекторы уровня

представляют собой электронные или электромеханические устройства, используемые для определения высоты газов, жидкостей или твердых частиц в резервуарах или бункерах и подачи сигналов на входы устройств управления или отображения. Типичные датчики уровня используют ультразвуковые, емкостные, вибрационные или механические средства для определения высоты продукта. Ключевые характеристики включают тип датчика, функцию датчика и максимальное расстояние срабатывания. Датчики/детекторы уровня могут быть контактного или бесконтактного типа. Дополнительную информацию о датчиках уровня можно найти в соответствующем руководстве «Все о датчиках уровня».

Датчики утечки

Датчики/детекторы утечек

— это электронные устройства, используемые для идентификации или контроля нежелательного выброса жидкостей или газов. Например, некоторые течеискатели полагаются на ультразвуковые средства обнаружения утечек воздуха. Другие течеискатели полагаются на простые пенообразователи для измерения прочности соединений труб. Тем не менее, другие течеискатели используются для измерения эффективности уплотнений в вакуумных упаковках. Дополнительную информацию о датчиках утечек можно найти в соответствующем руководстве «Все о датчиках утечек».

Датчики влажности

Датчики/детекторы/преобразователи влажности

— это электронные устройства, которые измеряют количество воды в воздухе и преобразуют эти измерения в сигналы, которые можно использовать в качестве входных данных для устройств управления или отображения. Ключевые характеристики включают максимальное время отклика, а также минимальную и максимальную рабочие температуры. Дополнительную информацию о датчиках влажности можно найти в нашем соответствующем руководстве «Все о датчиках влажности».

Газовые и химические датчики

Газовые и химические датчики/детекторы — это стационарные или портативные электронные устройства, используемые для определения наличия и свойств различных газов или химических веществ и передачи сигналов на входы контроллеров или визуальных дисплеев. Ключевые характеристики включают предполагаемое применение, тип датчика/детектора, диапазон измерения и функции. Газовые и химические датчики/детекторы используются для мониторинга ограниченного пространства, обнаружения утечек, аналитических приборов и т. д. и часто разрабатываются с возможностью обнаружения нескольких газов и химических веществ. Дополнительную информацию о газовых и химических сенсорах можно найти в соответствующем руководстве «Все о газовых и химических сенсорах».

Датчики силы

Датчики/преобразователи силы

— это электронные устройства, которые измеряют различные параметры, связанные с силами, такими как вес, крутящий момент, нагрузка и т. д., и подают сигналы на входы устройств управления или отображения. Датчик силы обычно основан на тензодатчике, пьезоэлектрическом устройстве, сопротивление которого изменяется при деформирующих нагрузках. Существуют и другие методы измерения крутящего момента и деформации. Основные характеристики включают функцию датчика, количество осей, минимальные и максимальные нагрузки (или крутящие моменты), минимальную и максимальную рабочую температуру, а также размеры самого датчика. Датчики силы используются в приложениях для измерения нагрузки всех видов, от автомобильных весов до устройств натяжения болтов. Дополнительную информацию о датчиках силы можно найти в нашем соответствующем руководстве «Все о датчиках силы».

Датчики потока

Датчики/детекторы потока

представляют собой электронные или электромеханические устройства, используемые для определения движения газов, жидкостей или твердых тел и подачи сигналов на входы устройств управления или отображения. Датчик расхода может быть полностью электронным — например, с использованием ультразвукового обнаружения снаружи трубопровода — или частично механическим — например, крыльчатым колесом, которое находится и вращается непосредственно в самом потоке. Основные характеристики включают тип датчика/детектора, функцию датчика, максимальный расход, максимальное рабочее давление, а также минимальную и максимальную рабочие температуры. Датчики потока широко используются в обрабатывающей промышленности. Некоторые конструкции для панельного монтажа позволяют операторам технологического процесса быстро отображать условия потока. Дополнительную информацию о датчиках потока можно найти в нашем соответствующем руководстве «Все о датчиках потока».

Датчики дефектов

Дефектоскопы/детекторы

— это электронные устройства, используемые в различных производственных процессах для выявления несоответствий на поверхностях или в нижележащих материалах, таких как сварные швы. Дефектоскопы используют ультразвуковые, акустические и другие средства для выявления дефектов материалов и могут быть переносными или стационарными установками. Ключевые характеристики включают тип датчика, диапазон обнаруживаемых дефектов или толщин, а также предполагаемое применение. Дополнительную информацию о дефектоскопах можно найти в соответствующем руководстве «Все о дефектоскопах».

Датчики пламени

Детекторы пламени

— это оптоэлектронные устройства, используемые для определения наличия и качества возгорания и подачи сигналов на входы устройств управления. Детектор пламени обычно основан на обнаружении пламени в ультрафиолетовом или инфракрасном диапазоне и находит применение во многих устройствах контроля горения, таких как горелки. Ключевой характеристикой является тип детектора. Детекторы пламени также находят применение в системах безопасности, например, в подкапотных системах пожаротушения. Дополнительную информацию о датчиках пламени можно найти в соответствующем руководстве «Все о датчиках пламени».

Электрические датчики

Электрические датчики/детекторы/преобразователи — это электронные устройства, которые измеряют ток, напряжение и т. д. и передают сигналы на входы устройств управления или визуальных дисплеев. Электрические датчики часто полагаются на обнаружение эффекта Холла, но также используются и другие методы. Основные характеристики включают тип датчика, функцию датчика, минимальный и максимальный диапазоны измерения и диапазон рабочих температур. Электрические датчики используются везде, где требуется информация о состоянии электрической системы, и используются во всем, от железнодорожных систем до мониторинга вентиляторов, насосов и обогревателей. Дополнительную информацию об электрических датчиках можно найти в соответствующем руководстве «Все об электрических датчиках».

Контактные датчики

Контактные датчики относятся к любому типу сенсорных устройств, которые функционируют для обнаружения состояния, полагаясь на физическое прикосновение или контакт между датчиком и наблюдаемым или контролируемым объектом. Простой тип контактного датчика используется в системах сигнализации для контроля дверей, окон и других точек доступа. Когда дверь или окно закрыты, магнитный переключатель подает сигнал блоку управления сигнализацией, чтобы узнать состояние этой точки входа. Точно так же, когда открывается дверь или окно, контактный датчик оповещает контроллер сигнализации о состоянии этой точки доступа и может инициировать действие, например включение звуковой сирены. Существует много применений контактных датчиков, таких как мониторинг температуры и датчики приближения в приложениях робототехники и автоматизированного оборудования. Более подробная информация о контактных датчиках доступна в нашем соответствующем руководстве «Типы контактных датчиков».

Бесконтактные датчики

В отличие от контактных датчиков, бесконтактные датчики — это устройства, для работы которых не требуется физического прикосновения между датчиком и контролируемым объектом. Знакомым примером датчика этого типа является датчик движения, используемый в охранном освещении. Обнаружение объектов в радиусе действия детектора движения осуществляется с использованием немеханических или нефизических средств, таких как обнаружение пассивной инфракрасной энергии, микроволновой энергии, ультразвуковых волн и т. д. Радарные пушки, используемые правоохранительными органами для контроля скорости транспортные средства — еще один пример формы бесконтактного датчика. Другие типы устройств, подпадающие под категорию бесконтактных датчиков, включают датчики Холла, индуктивные датчики, LVDT (линейные регулируемые дифференциальные трансформаторы), RVDT (вращающиеся регулируемые дифференциальные трансформаторы) и датчики вихревых токов, и это лишь некоторые из них. Более подробная информация о бесконтактных датчиках доступна в нашем соответствующем руководстве «Типы бесконтактных датчиков».

Применение датчиков в промышленности

Датчик обычно предназначен для создания переменного сигнала в некотором диапазоне измерений, в отличие от переключателя, который обычно действует бинарным образом, например, включено или выключено. Хотя это не всегда верно, это помогает, когда дело доходит до выбора между датчиками или переключателями. Например, реле уровня может определять, когда в резервуаре достигнут определенный заданный уровень, и сигнализировать насосу о прекращении работы. Датчик уровня, с другой стороны, может обнаруживать изменение глубины резервуара и подавать сигналы, которые могут быть пропорционально отображены на показаниях и т. д. Таким образом, там, где дренажный насос может использовать переключатель уровня, чтобы сигнализировать насосу о начале работы на определенном уровне. , датчик уровня топливного бака будет определять состояние бака между пустым и полным и подавать сигналы на датчик уровня топлива и т. д. Некоторые производители называют это различие «точечным» или «непрерывным» измерением.

Датчики упорядочиваются в зависимости от того, что воспринимается: давление, температура, близость и т. д. Предполагаемое приложение является хорошим местом для поиска конкретных ситуаций, когда спецификатор может не знать тип датчика/преобразователя. Например, если для создания детектора нулевой скорости необходим датчик зуба шестерни, его выбор приведет к созданию нескольких продуктов для обнаружения зуба шестерни, некоторые из которых основаны на эффекте Холла, а другие используют магнитные поля для обнаружения проходящего зуба. Выбор значения «нулевая скорость» даст аналогичные результаты. Аналогичным образом, выбор значений из функции датчика/детектора/преобразователя будет выполнять поиск по множеству подкатегорий для получения совпадений из ряда типов преобразователей. Выбор значения «скорость» здесь будет производить датчики оптического типа и типа эффекта Холла. Датчики скорости также могут быть магнитными или инфракрасными.

Тип преобразователя — еще один способ поиска конкретных датчиков. Например, при выборе «инфракрасного» будут созданы детекторы утечек, детекторы пламени, датчики скорости и т. д., все из которых используют инфракрасное излучение в качестве средства обнаружения.

Подкатегории частично совпадают. Например, в то время как датчики зубьев шестерен обнаруживают металл, металлоискатели также доступны в виде комплектных устройств, предназначенных для обнаружения металла на конвейерных линиях пищевой промышленности, линиях литья под давлением и т. д. находятся в разделе Датчики движения.

Промышленные датчики — рекомендации

Инфракрасные датчики используют инфракрасный свет в различных формах. Некоторые обнаруживают инфракрасное излучение, испускаемое всеми объектами. Другие испускают инфракрасные лучи, которые отражаются обратно к датчикам, которые ищут прерывания лучей.

Датчики температуры, как правило, полагаются на RTD или термисторы для определения изменений температуры за счет изменения электрического сопротивления, происходящего в материалах.

Бесконтактные датчики приближения часто используют эффект Холла, вихревые токи или емкостные эффекты для обнаружения близости проводящих металлов. Применяются и другие методы, в том числе оптический и лазерный. Там, где датчики приближения могут использоваться для обнаружения небольших изменений положения целей, простые бесконтактные переключатели вкл/выкл используют те же методы для обнаружения, например, открытой двери.

Ультразвуковые датчики измеряют время между излучением и приемом ультразвуковых волн, например, для определения расстояния до содержимого резервуара. В другой форме ультразвуковые датчики обнаруживают ультразвуковую энергию, излучаемую утечкой воздуха и т. д.

Датчики силы и давления обычно используют тензорезисторы или пьезоэлектрические устройства, которые изменяют свои характеристики сопротивления под действием приложенных нагрузок. Эти изменения могут быть откалиброваны по линейным диапазонам датчиков для измерения веса (силы) или давления (силы на единицу площади).

Датчики технического зрения обычно полагаются на ПЗС, инфракрасные или ультрафиолетовые камеры для создания изображений, которые могут быть интерпретированы программными системами для обнаружения дефектов, распознавания штрих-кодов и т. д.

Важные атрибуты

Типы датчиков/детекторов/преобразователей

Типы датчиков

являются общими для многих различных подкатегорий. Например, датчики Холла используются в датчиках приближения, датчиках уровня, датчиках движения и т.д. Инфракрасные датчики используются для измерения уровня, обнаружения пламени и т. д. Определение уровня топлива в баке, например, может быть достигнуто с помощью датчиков нескольких типов.

Предполагаемое применение

Выбор предполагаемого приложения может помочь сузить выбор для конкретных экземпляров. Например, датчики приближения для пневматических цилиндров предназначены для крепления непосредственно к стяжкам цилиндра и поэтому имеют специальные монтажные приспособления, как показано справа.

Типы выходов

Многие датчики управления используют токовые петли 4-20 мА, где 4 мА представляют собой нижнюю сторону аналогового сигнала, а 20 мА — верхнюю сторону. Используются и цифровые переключатели, в том числе NPN/PNP, USB и т. д.

Время отклика

Время отклика многих датчиков измеряется в миллисекундах, тогда как время отклика датчиков газов, утечек и т. д. может измеряться в секундах или даже минутах.

Характеристики

Здесь можно выбрать датчики

, предназначенные для работы в экстремальных условиях, опасных зонах и т. д.

Связанные категории товаров

Энкодеры — это электромеханические устройства, которые используются для преобразования линейных или вращательных движений в аналоговые или цифровые выходные сигналы.
Тензодатчики – это механические или электронные устройства, предназначенные для преобразования сил сжатия, растяжения, кручения или сдвига в электрические сигналы.
Мониторы обычно представляют собой электронные устройства, используемые для удаленного или удобного просмотра информации по мере необходимости.
Системы сбора данных (сокращенно DAQ или DAS) собирают аналоговые сигналы от датчиков, измеряющих образцы реального мира, и преобразовывают их в цифровые форматы, которые обрабатываются
Регистраторы данных — это электронные устройства хранения данных, используемые для сбора и записи различных измерений данных во времени.
Переключатели представляют собой электромеханические устройства, используемые в электрических цепях.
Термопары – механические устройства, образованные из разнородных металлических проводов, сваренных вместе, и используемые для измерения температуры.
Элементы управления и контроллеры см. наше Руководство покупателя по элементам управления и контроллерам.

Ссылки/ресурсы

Краткий глоссарий сенсорных терминов: http://www.mfg.mtu.edu/cyberman/machtool/machtool/sensors/fundamental.html
ISA поддерживает коллекцию статей по автоматизации с некоторыми датчиками адресации: https://www.isa.org/isa-publications/intech-magazine/departments/automation-basics/
Общее обсуждение выходов датчиков: http://www.ab.com/en/epub/catalogs/12772/6543185/12041221/12041723/Output-Types.html
Отраслевой текст о датчиках: http://www.analog.com/library/analogdialogue/archives/43-09/EDCh%203%20sensors.pdf
Торговые группы: https://www.isa.org

Другие датчики Артикул

Лучшие поставщики и производители датчиков движения в США и за рубежом
Емкостные датчики приближения
Типы датчиков температуры
Ведущие биосенсорные компании в США и за рубежом
Датчики угла поворота вала
Ведущие поставщики и производители датчиков приближения в США и во всем мире
Анализаторы выхлопных газов
Лучшие производители и поставщики датчиков температуры
Лучшие производители и поставщики датчиков в США
Световые датчики движения
Лучшие поставщики и производители датчиков давления в США
Типы датчиков давления — руководство
Все о датчиках положения — типы, применение и характеристики)
Все о детекторах радиации
Все о датчиках движения
Все о датчиках частиц
Все о фотоэлектрических датчиках
Ведущие компании Интернета вещей (IOT) в США
Все о датчиках утечек – принцип их работы и области применения
Все о датчиках температуры — как они работают и их применение
Все о датчиках влажности
Все о датчиках расхода
Все о дефектоскопах, включая ультразвуковое и вихретоковое обнаружение
Все о датчиках пламени (стержни пламени, оптические датчики и визуальная визуализация пламени)
Все о датчиках зрения и изображений
Все о датчиках и детекторах металлов
Все о датчиках силы — типы и принципы их работы
Все о газовых и химических сенсорах
Все об электрических датчиках — Датчики тока и напряжения
Что такое термистор и как он работает?
Все о термометрах сопротивления

Прочие «Типы» изделий

Петля для шкафа – типы и варианты дверных петель для шкафа
Типы термопар и диапазон термопар
Для чего используется конденсатор? Переменные типы/функции конденсаторов
Виды пиломатериалов
Что такое париленовое покрытие? Взгляд на различные типы парилена
Различные типы датчиков и их применение (например, электрические датчики)
Гармонический осциллятор и другие типы осцилляторов
Типы систем промышленной автоматизации
Типы уплотнительных колец и состав материала уплотнительных колец — Руководство
Типы инженерных услуг по анализу отказов — Руководство для покупателей ThomasNet
Типы процессов литья под давлением
Механические манометры: подробный обзор различных типов манометров
Типы разъемов электропитания
Типы зажимов: их применение и отрасли — Руководство для покупателей ThomasNet
Типы формовочного оборудования — Руководство для покупателей ThomasNet
Типы медицинских клеев — Руководство для покупателей ThomasNet
Типы клеев, чувствительных к давлению
Типы строительных лесов
Общие типы трансформаторов
Типы алюминиевых и никелевых сплавов
Общие типы электрических разъемов
Типы обрабатывающих тисков — Руководство по покупке ThomasNet
Типы этикеток
Типы замков — Руководство по покупке Томаса
Отделка металла — Какие виды отделки существуют?
Справочник по видам ковки — холодная ковка и горячая ковка
Типы бутылок для воды — как они производятся и поставляются
Типы биоразлагаемого пластика
Типы продуктов под собственной торговой маркой

Другие товары ведущих поставщиков

Крупнейшие производители продуктов питания под частными торговыми марками
Ведущие производители в Нью-Йорке
Ведущие дистрибьюторы и поставщики CBD в США
Ведущие компании по обработке латуни в США
Лучшие поставщики пластырей CBD
Ведущие производители Нью-Мексико
Ведущие поставщики и производители промышленной сантехники
Ведущие производители в штате Невада
Лучшие лаборатории по тестированию каннабиса
Лучшие поставщики полировальных дисков
Лучшие поставщики жевательных резинок CBD
Ведущие поставщики пищевых продуктов CBD
Ведущие ко-упаковщики хлебобулочных изделий в США
Ведущие производители часов под собственной торговой маркой
Ведущие поставщики продуктов CBD
Лучшие поставщики настоек CBD
Ведущие поставщики лосьона CBD
Ведущие производители бетонных блоков в США
Ведущие производители сборного железобетона в США
Ведущие производители и поставщики наждачной бумаги в США
Ведущие производители концентраторов кислорода
Ведущие производители обоев в США
Ведущие поставщики кислорода
Лучшие бетонные подрядчики

Еще из раздела Инструменты и элементы управления

Что такое датчик? Различные типы датчиков, области применения

Мы живем в мире датчиков. Вы можете найти различные типы датчиков в наших домах, офисах, автомобилях и т. д., которые облегчают нашу жизнь, включая свет, обнаруживая наше присутствие, регулируя температуру в помещении, обнаруживая дым или огонь, делая нам вкусный кофе, открывая двери гаража. как только наша машина будет возле двери и многие другие задачи.

Все эти и многие другие задачи автоматизации возможны благодаря Датчикам. Прежде чем углубляться в детали того, что такое датчик, какие существуют типы датчиков и каковы области применения этих различных типов датчиков, мы сначала рассмотрим простой пример автоматизированной системы, которая возможна благодаря датчикам ( и многие другие компоненты).

Схема

Применение датчиков в режиме реального времени

В качестве примера мы говорим о системе автопилота в самолетах. Почти все гражданские и военные самолеты имеют функцию автоматической системы управления полетом, которую иногда называют автопилотом.

Автоматическая система управления полетом состоит из нескольких датчиков для различных задач, таких как контроль скорости, контроль высоты, отслеживание положения, состояние дверей, обнаружение препятствий, уровень топлива, маневрирование и многое другое. Компьютер берет данные со всех этих датчиков и обрабатывает их, сравнивая с заранее заданными значениями.

Затем компьютер подает управляющие сигналы на различные части, такие как двигатели, закрылки, рули направления, моторы и т. д., которые способствуют плавному полету. Комбинация датчиков, компьютеров и механики позволяет управлять самолетом в режиме автопилота.

Все параметры, т. е. датчики (которые вводят данные в компьютеры), компьютеры (мозг системы) и механика (выходные данные системы, такие как двигатели и моторы), одинаково важны для построения успешной автоматизированной системы. .

Это чрезвычайно упрощенная версия системы управления полетом. На самом деле, существуют сотни отдельных систем управления, которые выполняют уникальные задачи для безопасного и плавного путешествия.

Но в этом уроке мы сосредоточимся на сенсорной части системы и рассмотрим различные понятия, связанные с сенсорами (такие как типы, характеристики, классификация и т. д. ).

Что такое датчик?

Существует множество определений того, что такое датчик, но я хотел бы определить датчик как устройство ввода, которое обеспечивает вывод (сигнал) по отношению к определенной физической величине (ввод).

Термин «устройство ввода» в определении датчика означает, что он является частью более крупной системы, которая обеспечивает ввод данных в основную систему управления (например, процессор или микроконтроллер).

Еще одно уникальное определение датчика: это устройство, которое преобразует сигналы из одного энергетического домена в электрический. Определение сенсора можно лучше понять, если мы рассмотрим пример.

Простейшим примером датчика является LDR или светочувствительный резистор. Это устройство, сопротивление которого изменяется в зависимости от интенсивности света, которому оно подвергается. Когда света, падающего на LDR, больше, его сопротивление становится очень маленьким, а когда света меньше, сопротивление LDR становится очень высоким.

Мы можем подключить этот LDR в делитель напряжения (вместе с другим резистором) и проверить падение напряжения на LDR. Это напряжение может быть откалибровано по количеству света, падающего на LDR. Итак, датчик освещенности.

Теперь, когда мы узнали, что такое датчик, мы приступим к классификации датчиков.

Классификация датчиков

Существует несколько классификаций датчиков, составленных разными авторами и специалистами. Некоторые очень простые, а некоторые очень сложные. Специалист в данной области уже может использовать следующую классификацию датчиков, но это очень простая классификация датчиков.

В первой классификации датчики делятся на активные и пассивные. Активные датчики — это датчики, которым требуется внешний сигнал возбуждения или сигнал питания.

Пассивные датчики, с другой стороны, не требуют никакого внешнего сигнала питания и напрямую генерируют выходной отклик.

Другой тип классификации основан на средствах обнаружения, используемых в датчике. Некоторыми из средств обнаружения являются электрические, биологические, химические, радиоактивные и т. д.

Следующая классификация основана на явлении преобразования, т. е. на входе и выходе. Некоторыми из распространенных явлений преобразования являются фотоэлектрические, термоэлектрические, электрохимические, электромагнитные, термооптические и т. д.

Окончательная классификация датчиков: аналоговые и цифровые датчики. Аналоговые датчики производят аналоговый выходной сигнал, т. е. непрерывный выходной сигнал (обычно напряжение, но иногда и другие величины, такие как сопротивление и т. д.) относительно измеряемой величины.

Цифровые датчики, в отличие от аналоговых, работают с дискретными или цифровыми данными. Данные в цифровых датчиках, которые используются для преобразования и передачи, носят цифровой характер.

Различные типы датчиков

Ниже приведен список различных типов датчиков, которые обычно используются в различных приложениях. Все эти датчики используются для измерения одного из физических свойств, таких как температура, сопротивление, емкость, проводимость, теплопередача и т. д.

Датчик температуры
Датчик приближения
Акселерометр
ИК-датчик (инфракрасный датчик)
Датчик давления
Датчик освещенности
Ультразвуковой датчик
Датчик дыма, газа и алкоголя
Датчик касания
Датчик цвета
Датчик влажности
Датчик положения
Магнитный датчик (датчик Холла)
Микрофон (датчик звука)
Датчик наклона
Датчик расхода и уровня
ИК-датчик
Датчик касания
Датчик деформации и веса

Кратко рассмотрим некоторые из вышеупомянутых датчиков. Более подробная информация о датчиках будет добавлена позже. Список проектов, использующих вышеуказанные датчики, приведен в конце страницы.

Датчик температуры

Одним из наиболее распространенных и популярных датчиков является датчик температуры. Датчик температуры, как следует из названия, определяет температуру, т. е. измеряет изменения температуры.

Существуют различные типы датчиков температуры, такие как ИС датчика температуры (например, LM35, DS18B20), термисторы, термопары, RTD (резистивные датчики температуры) и т. д.

Датчики температуры могут быть аналоговыми или цифровыми. В аналоговом датчике температуры изменения температуры соответствуют изменению его физических свойств, таких как сопротивление или напряжение. LM35 — классический аналоговый датчик температуры.

Выходной сигнал цифрового датчика температуры представляет собой дискретное цифровое значение (обычно некоторые числовые данные после преобразования аналогового значения в цифровое). DS18B20 — это простой цифровой датчик температуры.

Датчики температуры используются везде, например, в компьютерах, мобильных телефонах, автомобилях, системах кондиционирования воздуха, промышленности и т. д.

В этом проекте реализован простой проект с использованием LM35 (датчик температуры по шкале Цельсия): СИСТЕМА КОНТРОЛЯ ТЕМПЕРАТУРЫ.

Датчики приближения

Датчик приближения — это датчик бесконтактного типа, который обнаруживает присутствие объекта. Датчики приближения могут быть реализованы с использованием различных методов, таких как оптический (например, инфракрасный или лазерный), звуковой (ультразвуковой), магнитный (эффект Холла), емкостный и т. д.

Датчики приближения могут применяться в мобильных телефонах, автомобилях (парковочные датчики), промышленности (выравнивание объектов), приближении к земле в самолетах и т. д. СХЕМА.

Инфракрасный датчик (ИК-датчик)

ИК-датчики или инфракрасный датчик представляют собой датчики на основе света, которые используются в различных приложениях, таких как обнаружение приближения и объектов. ИК-датчики используются в качестве датчиков приближения практически во всех мобильных телефонах.

Существует два типа инфракрасных или ИК-датчиков: передающие и отражающие. В ИК-датчике пропускающего типа ИК-передатчик (обычно ИК-светодиод) и ИК-детектор (обычно фотодиод) расположены лицом друг к другу, так что, когда объект проходит между ними, датчик обнаруживает объект.

Другой тип ИК-датчика — ИК-датчик отражательного типа. При этом передатчик и детектор располагаются рядом друг с другом лицом к объекту. Когда объект оказывается перед датчиком, инфракрасный свет от ИК-передатчика отражается от объекта и обнаруживается ИК-приемником, и, таким образом, датчик обнаруживает объект.

Различные приложения, в которых используется ИК-датчик: мобильные телефоны, роботы, промышленная сборка, автомобили и т. д.

Небольшой проект, в котором ИК-датчики используются для включения уличных фонарей: УЛИЧНОЕ ОСВЕЩЕНИЕ С ИСПОЛЬЗОВАНИЕМ ИК-ДАТЧИКОВ.

Ультразвуковой датчик

Ультразвуковой датчик — это устройство бесконтактного типа, которое можно использовать для измерения расстояния, а также скорости объекта. Ультразвуковой датчик работает на основе свойств звуковых волн с частотой, превышающей слышимый человеком диапазон.

Используя время прохождения звуковой волны, ультразвуковой датчик может измерить расстояние до объекта (аналогично SONAR). Свойство доплеровского сдвига звуковой волны используется для измерения скорости объекта.

Дальномер на базе Arduino — это простой проект с использованием ультразвукового датчика: ПОРТАТИВНЫЙ УЛЬТРАЗВУКОВОЙ ДАЛЬНОМЕР.

Датчик освещенности

Датчики освещенности, также известные как фотодатчики, являются одними из важных датчиков. Простой датчик света, доступный сегодня, — это светозависимый резистор или LDR. Свойство LDR заключается в том, что его сопротивление обратно пропорционально интенсивности окружающего света, т. е. при увеличении интенсивности света его сопротивление уменьшается и наоборот.

Используя LDR-схему, мы можем откалибровать изменения ее сопротивления для измерения интенсивности Света. Есть еще два датчика освещенности (или фотодатчиков), которые часто используются в сложных электронных системах. Это фотодиод и фототранзистор. Все это аналоговые датчики.

Существуют также цифровые датчики освещенности, такие как Bh2750, TSL2561 и т. д., которые могут рассчитывать интенсивность света и предоставлять цифровое эквивалентное значение.

Ознакомьтесь с этим простым проектом LIGHT DETECTOR USING LDR .

Датчики дыма и газа

Одним из очень полезных датчиков в приложениях, связанных с безопасностью, являются датчики дыма и газа. Почти все офисы и производства оборудованы несколькими детекторами дыма, которые обнаруживают любой дым (вследствие пожара) и подают сигнал тревоги.

Датчики газа чаще используются в лабораториях, на больших кухнях и в промышленности. Они могут обнаруживать различные газы, такие как сжиженный нефтяной газ, пропан, бутан, метан (Ch5) и т. д.

В настоящее время в большинстве домов в целях мера.

Серия датчиков «MQ» представляет собой набор дешевых датчиков для обнаружения CO, CO2, Ch5, алкоголя, пропана, бутана, сжиженного нефтяного газа и т. д. Вы можете использовать эти датчики для создания собственного приложения датчика дыма.

Проверьте эту ЦЕПЬ СИГНАЛИЗАЦИИ ДЕТЕКТОРА ДЫМА без использования Arduino.

Датчик алкоголя

Как следует из названия, датчик алкоголя обнаруживает алкоголь. Обычно датчики алкоголя используются в алкотестерах, которые определяют, пьян человек или нет. Сотрудники правоохранительных органов используют алкотестеры для поимки преступников за рулем в нетрезвом виде.

Простое руководство о том, КАК СДЕЛАТЬ КОНТУР АЛКОГОЛЬНОГО АЛЕКСАНДРАТОРА?

Датчик касания

Мы не придаем большого значения датчикам касания, но они стали неотъемлемой частью нашей жизни. Знаете вы или нет, но все устройства с сенсорным экраном (мобильные телефоны, планшеты, ноутбуки и т. д.) имеют сенсорные датчики. Еще одно распространенное применение сенсорного датчика — трекпады в наших ноутбуках.

Датчики касания, как следует из названия, обнаруживают прикосновение пальца или стилуса. Часто сенсорные датчики подразделяются на резистивные и емкостные. Почти все современные сенсорные датчики относятся к емкостным типам, поскольку они более точны и имеют лучшее соотношение сигнал/шум.

Если вы хотите создать приложение с датчиком касания, то доступны недорогие модули, и, используя эти датчики касания, вы можете создать СХЕМУ ПЕРЕКЛЮЧАТЕЛЯ СЕНСОРНОГО РЕГУЛЯТОРА С ИСПОЛЬЗОВАНИЕМ ARDUINO.

Датчик цвета

Датчик цвета — это полезное устройство для создания приложений для определения цвета в области обработки изображений, идентификации цвета, отслеживания промышленных объектов и т. д. TCS3200 — это простой датчик цвета, который может обнаруживать любой цвет и выводить квадрат волна пропорциональна длине волны обнаруженного цвета.

Если вы заинтересованы в создании приложения датчика цвета, ознакомьтесь с проектом ARDUINO BASED COLOR DETECTOR.

Датчик влажности

Если вы видите системы мониторинга погоды, они часто предоставляют данные о температуре и влажности. Таким образом, измерение влажности является важной задачей во многих приложениях, и датчики влажности помогают нам в этом.

Часто все датчики влажности измеряют относительную влажность (отношение содержания воды в воздухе к максимальной способности воздуха удерживать воду). Поскольку относительная влажность зависит от температуры воздуха, почти все датчики влажности также могут измерять температуру.

Датчики влажности делятся на емкостные, резистивные и теплопроводные. DHT11 и DHT22 — два из часто используемых датчиков влажности в сообществе DIY (первый — резистивный, а второй — емкостной).

Ознакомьтесь с этим руководством по использованию ДАТЧИКА ВЛАЖНОСТИ DHT11 НА ARDUINO.

Датчик наклона

Датчики наклона, часто используемые для определения наклона или ориентации, являются одними из самых простых и недорогих датчиков. Ранее датчики наклона состояли из ртути (поэтому их иногда называли ртутными переключателями), но большинство современных датчиков наклона содержат роликовый шарик.

Здесь реализован простой переключатель заголовка на основе Arduino с использованием датчика наклона КАК СДЕЛАТЬ ДАТЧИК НАКЛОНА С ПОМОЩЬЮ ARDUINO?

В этой статье мы узнали о том, что такое датчик, какова классификация датчиков и различные типы датчиков, а также их практическое применение. В будущем я дополню эту статью дополнительными датчиками и их приложениями.

Что такое датчик? Различные типы датчиков с приложениями

Знакомство с датчиками

Мир полон датчиков. В нашей повседневной жизни мы сталкиваемся с автоматизацией во всех сферах деятельности. Автоматизация включает в себя включение света и вентиляторов с помощью мобильных телефонов, управление телевизором с помощью мобильных приложений, регулировку температуры в помещении, детекторы дыма и т. д. Все это делается с помощью датчиков. В наши дни любой встроенный системный продукт имеет встроенные датчики.

Существует множество приложений, таких как камера видеонаблюдения с мобильным управлением, приложения для мониторинга и прогнозирования погоды и т. д. Датчики играют очень важную роль в мониторинге и обнаружении в здравоохранении. Поэтому, прежде чем создавать датчик, использующий приложение, мы должны понять, что именно делает датчик и сколько типов датчиков доступно.

Что такое датчик?

Датчик определяется как устройство или модуль, который помогает обнаруживать любые изменения физической величины, такой как давление, сила или электрическая величина, такая как ток или любая другая форма энергии . После наблюдения за изменениями датчик отправляет обнаруженный ввод на микроконтроллер или микропроцессор.

Наконец, датчик выдает читаемый выходной сигнал, который может быть оптическим, электрическим или любой формой сигнала, соответствующей изменению входного сигнала. В любой измерительной системе датчики играют важную роль. Фактически датчики являются первым элементом блок-схемы измерительной системы, который вступает в непосредственный контакт с переменными для получения достоверного результата. Теперь ты знаешь Что на самом деле означает датчик ? дайте нам знать некоторые его типы и их приложения, как показано ниже.

Классификация датчиков

Активные и пассивные датчики
Аналоговые и цифровые датчики

Активные датчики:

Активные датчики — это тип датчиков, которые вырабатывают выходной сигнал с помощью внешнего источника возбуждения. Собственные физические свойства датчика меняются в зависимости от приложенного внешнего воздействия. Поэтому его также называют самогенерирующимся датчиком.

Примеры: LVDT и тензодатчик.

Пассивные датчики:

Пассивные датчики — это тип датчиков, которые вырабатывают выходной сигнал без помощи внешнего источника возбуждения. Им не нужен дополнительный стимул или напряжение.

Пример: Термопара, которая генерирует значение напряжения, соответствующее приложенному теплу. Он не требует никакого внешнего источника питания.

Сообщение по теме: Что такое преобразователь? Типы преобразователей и их применение

Аналоговые и цифровые датчики

Различные типы цифровых и аналоговых датчиков перечислены ниже по порядку с указанием их применения.

Различные типы датчиков

Существуют различные типы датчиков, используемых для измерения физических свойств, таких как сердцебиение и пульс, скорость, теплопередача, температура и т. д. Типы датчиков перечислены ниже, и мы обсудим обычные типы один за другим в деталях с использованием и приложениями.

Инфракрасный датчик (ИК-датчик)
Датчики температуры и термопары
Датчик приближения
Ультразвуковой датчик
Акселерометры и датчики гироскопа
Датчик давления
Датчик Холла
Весоизмерительная ячейка
Датчик освещенности
Датчик цвета
Датчик касания
Датчик наклона
Пассивный инфракрасный датчик движения и датчик вибрации
Металлоискатель, датчик расхода воды и сердцебиения
Датчик расхода и уровня
Датчик дыма, тумана, газа, этанола и алкоголя
Датчик влажности, влажности почвы и дождя

Нажмите на изображение, чтобы увеличить

Типы датчиков

Аналоговые датчики

Датчик, который выдает непрерывный во времени сигнал с аналоговым выходом, называется аналоговым датчиком. Генерируемый аналоговый выходной сигнал пропорционален измеренному или входному сигналу, подаваемому в систему. Как правило, на выходе выдается аналоговое напряжение в диапазоне от 0 до 5 В или ток. Различные физические параметры, такие как температура, напряжение, давление, смещение и т. д., являются примерами непрерывных сигналов.

Примеры: акселерометры, датчики скорости, датчики давления, датчики освещенности, датчики температуры.

Запись по теме: Емкостный датчик и преобразователь и их применение

ИК-датчик (инфракрасный датчик)

Когда мы рассматриваем электромагнитный спектр, инфракрасная область делится на три области: ближняя инфракрасная, средняя инфракрасная и дальняя инфракрасная области. Инфракрасный спектр имеет более высокий частотный диапазон, чем микроволновый, и меньшую частоту, чем видимый свет. Инфракрасный датчик используется для излучения и обнаружения ИК-излучения. По этому принципу ИК-датчик можно использовать в качестве детектора препятствий. Существует два типа ИК-датчиков: активные и пассивные ИК-датчики.

Пассивный ИК-датчик: Когда датчик не использует источник ИК-излучения для обнаружения энергии, излучаемой препятствиями, он действует как пассивный ИК-датчик. Такие примеры, как термопара, пироэлектрический детектор и болометры, относятся к пассивным датчикам.

Активный ИК-датчик: Если есть два компонента, которые действуют как ИК-источник и ИК-детектор, это называется активным датчиком. Светодиод или лазерный диод действуют как источник ИК-излучения. Фотодиод или фототранзисторы действуют как ИК-детектор.

Связанная статья: PIR — схема инфракрасного детектора движения, работа и применение

Датчики температуры и термопары

Как уже говорилось, аналоговый датчик выдает сигналы, которые постоянно меняются во времени. Выходное значение датчика будет очень маленьким в диапазоне микровольт или милливольт. В связи с этим для усиления требуются схемы формирования сигнала. Аналого-цифровые преобразователи (АЦП) используются для преобразования полученного аналогового сигнала в цифровое значение.

Датчик температуры определяет температуру и измеряет изменения температуры. Другими типами датчиков температуры являются термопары, термисторы, резистивные датчики температуры (RTD) и ИС датчиков температуры (LM35) и т. д.

Датчик приближения

Датчик приближения — это бесконтактный датчик, используемый для обнаружения объектов. Он не имеет физического контакта с объектом. Объект, расстояние до которого необходимо измерить, называется целью. В датчике приближения используется инфракрасный свет или электромагнитное излучение. Существуют различные типы датчиков приближения, такие как индуктивные, емкостные, ультразвуковые и т. Д. Приложения: обнаружение объектов, измерение скорости, идентификация вращения, обнаружение материала, датчик парковки задним ходом, подсчет объектов.

Запись по теме: LVDT: дифференциальный трансформатор с линейной переменной скоростью — индуктивные датчики

Ультразвуковой датчик

Ультразвуковые датчики используются для измерения расстояния или времени в пути с помощью ультразвуковых волн. Источник будет использоваться для излучения ультразвуковой волны. После того, как волна достигает цели, волны отражаются, и детектор улавливает сигнал. Время прохождения между переданной волной и отраженной волной измеряется с помощью ультразвукового датчика. Оптические датчики используют два разных элемента для передатчика и приемника. В то время как ультразвуковой датчик использует один элемент для передачи и приема.

Датчики акселерометра и гироскопа

Акселерометр — это тип датчика, который используется для обнаружения изменений положения, скорости и вибрации путем определения движения. Он может быть как аналогового, так и цифрового типа. В аналоговом акселерометре в зависимости от величины ускорения, приложенного к акселерометру, вырабатывается непрерывный аналоговый сигнал напряжения.

Датчик гироскопа для определения и определения ориентации с помощью земного притяжения, т.е. измеряет угловую скорость. Основное различие между акселерометрами и датчиками гироскопа заключается в том, что гироскоп может определять вращение, а акселерометр не может. Другими словами, гироскоп измеряет любое вращение и не зависит от ускорения, а акселерометр не может отличить вращение от ускорения и не может работать, когда находится в центре вращения.

Датчик давления

Датчик давления работает при приложении входного напряжения и значения давления. Он производит аналоговое выходное напряжение.

Датчик Холла

Датчик, работающий по принципу магнитного эффекта, называется датчиком Холла. Магнитное поле является входом, а электрический сигнал — выходом. Для активации датчика Холла применяется внешнее магнитное поле. Все магниты имеют две важные характеристики, а именно плотность потока и полярность. Плотность магнитного потока всегда присутствует вокруг объекта. Следовательно, выходной сигнал датчика Холла будет зависеть от плотности потока.

Области применения: Одним из основных применений магнитных датчиков являются автомобильные системы для определения положения, расстояния и скорости. Например, угловое положение коленчатого вала для угла зажигания свечей зажигания, положение автомобильных сидений и ремней безопасности для управления подушками безопасности или определение скорости вращения колеса для антиблокировочной тормозной системы (ABS). Датчики Холла используются для определения положения GPS, определения скорости и управления двигателем.

Весоизмерительная ячейка

Тензодатчик используется для измерения веса. Входом является сила или давление, а выходом — значение электрического напряжения. Тензодатчик измеряет вес объекта косвенным методом. Существует несколько типов тензодатчиков, а именно балочный тензодатчик, одноточечный тензодатчик и тензодатчик сжатия.

Балочный тензодатчик: Используется в промышленных приложениях , таких как машины, взвешивание резервуаров, медицинское оборудование

Одноточечный тензодатчик: Используются для low приложения для измерения веса , такие как сбор отходов и оборудование

Тензодатчик сжатия: Используется для приложений измерения большого веса например, медицинское устройство, для управления насосом.

Применение аналоговых датчиков

Для обнаружения скрытых дорожек, дефектов в металлах, композитах, пластмассах, керамике, а также для определения уровня воды.

Цифровые датчики

Когда данные преобразуются и передаются в цифровом виде, это называется цифровыми датчиками. Цифровые датчики – это те, которые выдают дискретные выходные сигналы. Дискретные сигналы будут прерывистыми во времени и могут быть представлены в «битах» для последовательной передачи и в «байтах» для параллельной передачи. Измеряемая величина будет представлена в цифровом формате. Цифровой выход может иметь форму логической 1 или логического 0 (ВКЛ или ВЫКЛ). Цифровой датчик состоит из датчика, кабеля и преобразователя. Измеренный сигнал преобразуется в цифровой сигнал внутри самого датчика без каких-либо внешних компонентов. Кабель используется для передачи на большие расстояния.

Световой датчик

Цифровой светодиод или оптодетектор, используемый для создания цифрового сигнала для измерения скорости вращения вала. Диск прикреплен к вращающемуся валу. Вращающийся вал имеет по окружности прозрачные пазы. Когда вал вращается со скоростью, диск также вращается вместе с ним. Датчик проходит через каждую прорезь на валу, что создает выходной импульс либо в виде логической 1, либо в виде логического 0. Выходной сигнал отображается на ЖК-дисплее после прохождения через счетчик/регистр.

Цифровой акселерометр

Цифровой акселерометр генерирует прямоугольный сигнал переменной частоты. Методом получения прямоугольных сигналов является широтно-импульсная модуляция (ШИМ). Выходной сигнал ШИМ, ширина импульса прямо пропорциональна значению ускорения.

Другие типы цифровых датчиков: цифровые датчики температуры, энкодеры и т. д.

Применение цифровых датчиков

Обнаружение утечек в газовых трубах и кабелях с помощью датчика давления
Контроль давления в шинах
Мониторинг воздушного потока
Измерительный уровень
Ингаляторы (медицинские изделия)

Применение датчиков в режиме реального времени

Применение ИК-датчиков:

Радиационные термометры: Работает благодаря наличию ИК-датчика. Температура объекта измеряется с помощью радиационных термометров

ИК-датчики: ИК-датчики используются для изображения объектов. Они используются в камерах термографии, которые используются в качестве неинвазивного метода визуализации.

ИК-пульт для телевизора: В наши дни ИК-пульты для телевизора используются дома и в кинотеатрах. Они используют инфракрасный свет в качестве источника для связи. Пульт от телевизора состоит из кнопок и платы. Печатная плата состоит из электрической цепи, которая используется для обнаружения нажатия кнопки. После нажатия кнопки сигнал передается в виде азбуки Морзе. Транзисторы используются для усиления сигнала. Наконец, дело доходит до ИК-светодиода. Конец печатной платы будет подключен к ИК-светодиоду. Датчик размещается на приемном конце телевизора. ИК-светодиод будет излучать ИК-свет, и датчик улавливает его.

Внутри автомобиля – Применение датчиков рулевого управления: В автомобиле очень важны датчики рулевого управления.
