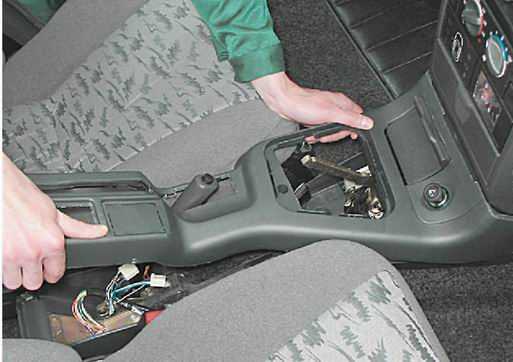

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание и снимите провод массы с аккумулятора. 2. Откройте крышку (1) и извлеките пепельницу (2) из задней части центральной консоли. 3. Установите центральный подлокотник в вертикальное положение. 4. Извлеките открывшуюся резиновую заглушку (1) из центральной консоли, отвинтите гайку (2). 5. Выдвиньте из центральной консоли подставку (1) для стаканов. Отвинтите две гайки (2), крепящие заднюю часть центральной консоли. На автомобилях без центрального подлокотника имеется только одна гайка, расположенная под пепельницей. 6. Затяните вверх до упора рычаг ручного тормоза. 7. Потянув вдоль рычага ручного тормоза, снимите декоративную накладку (1) рычага ручного тормоза. 8. С двух боков центральной консоли снимите заглушки (1), закрывающие болты и отвинтите болты (2) крепления центральной консоли. 9. По рычагу ручного тормоза снимите заднюю часть центральной консоли, см. рис. Снятие задней части центральной консоли. 10. Освободите диагностический разъем (2), см. рис. Снятие задней части центральной консоли. 11. Отсоедините электрический разъем от переключателя дистанционного открывания крышки топливозаливной горловины (3), см. рис. Снятие задней части центральной консоли. 12. Отделите нижнюю часть защитного чехла (2) от центральной консоли и, потянув за ручку (1) вверх, снимите с рычага переключения передач ручку вместе с защитным чехлом. 13. Приподнимая заднюю часть передней секции центральной консоли, отделите ее от панели приборов и снимите с рычага переключения передач, см. рис. Снятие передней секции центральной консоли. 14. Отсоедините электрический разъем от прикуривателя (2), см. рис. Снятие передней секции центральной консоли.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

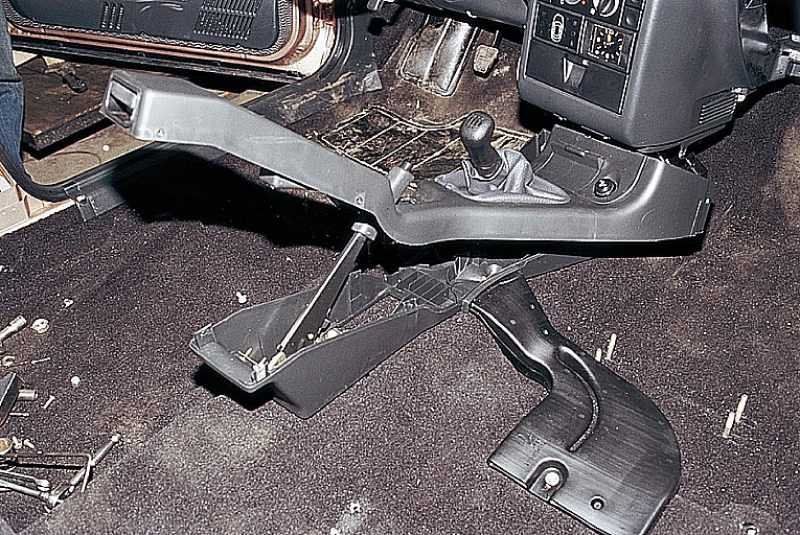

1. Установка центральной консоли производится в последовательности, обратной снятию. 2. Подсоедините провод массы к аккумулятору.

Реклама

Müük Näiteks Hyundai Elantra Xd Taga Kast Käe Küünarnukk ülejäänud Центральная консоль Hoiukarpi Muutmine Tarvikud Cup Hoidik-usb-port

• Kodu
• /
• салоны осад
• /
• Näiteks Hyundai Elantra XD Taga Kast Käe Küünarnukk Ülejäänud Центральная консоль hoiukarpi Muutmine Tarvikud Cup Hoidik-USB-Port

Näiteks Hyundai Elantra XD Taga Kast Käe Küünarnukk Ülejäänud Центральная консоль hoiukarpi Muutmine Tarvikud Cup Hoidik-USB-Port

Артикул: t205858

Оста Нюуд

Кирьельдус Арвустусед (0) Спецификация

Вырдлус колм муделит

A-mudel: väike pind, ühe kihi ladustamine, skaalautuvia ja pikk, puudub USB.

B-mudel: väike pind, topelt-korruseline, skaalautuvia ja pikk, esi-3USB, nr USB taga.

C-мудель: суур кумер пинд, двухслойный ладустамин, пакирууми и пикк, эси-3USB, тагумин 4USB, ве-топсихоиджа, коос мобильный телефон оманик.

A-mudel: väike pind, ühe kihi ladustamine, skaalautuvia ja pikk, puudub USB.

B-mudel: väike pind, topelt-korruseline, skaalautuvia ja pikk, esi-3USB, nr USB taga.

C-мудель: суур кумер пинд, двухслойный ладустамин, пакирууми и пикк, эси-3USB, тагумин 4USB, ве-топсихоиджа, коос мобильный телефон оманик.

objektiiv elantra xd, hyundai elantra xd pagasiruumi, tpms hyundai elantra, ventiil elantra xd, hyundai elantra xd led, kaamera elantra xd, mootori hyundai elantra xd, xd концентратор, elantra xd pesa, kardin hyundai elantra xd.

Сеотуд Тутед

Мюук

салоны osad

Auto tarvikud центральная консоль kasti taga pad BMW E89 E60 e61 seadmesse F82 M4 E38 E65 E63 ja i8 i3 E39 F33 F36

Pehme nahk центральная консоль автомобиля kasti taga istme kaitse padi padi padi taga auto Материал: качественные фильтры PU PU фильтр и полипропилен puuvill, pehmem javastupidavam kui nahast.

1,77 € 1,59 €

Остукорви

Мюук

Rõivad Aksessuaarid

2022 Uus Ruuduline Vibu Satiin Резинка для волос Õie Lindi Juuksed Seo Naiste Elastsed Juuksed Ansamblid Magus Peapael Fashion Juuste Aksessuaarid

2,88 € 1,44 €

Остукорви

Мюук

Rõivad Aksessuaarid

Nailon Sõjalise Taktikalise Vöö Lõuend Vöö Plastikust Pannal Taktikaline Vöö Teksad Armee Vöö Rihm Reguleeritav Jahi Pika Vöö

Toote Detailid Функции: 100% täiesti uus ja kvaliteetne Hea kaunistamiseks ja enesekaitseks tooteid.

2,35 € 1,62 €

Остукорви

Мюук

aluspesu

T-back Rihmad Mens Jää Silk Õmbluseta Püksikud Mees Seksikas Aluspesu Väike Tõus G-string Pehme Aluspüksid Tahke Aluspüksid Bikiinid Reisikohvrid

* Tag Suurus: M~3XL, Palunilike mõtebiet veenduge, Суурустабелит (1 плата = 2,54 см) Силди Суурус М л XL 2XL 3XL Талье см 74 80 85 90 96 Талье толли 29.1 31,5 33,5 35,4 37,8 Мыыдетуд

4,83 € 2,17 €

Остукорви

Мюук

Kõrvarõngad

Türgi Paha Blue Eye Hoop Kõrvarõngad Naistele Mikro Sillutada CZ Goth Madu Augustamine Tolknema Корея Naise Kõrvarõngas 2022 Vask CZ

5,91 € 4,55 €

Остукорви

Мюук

Ehted

Tasbih Väike Looduslik Valge Kest Moslemi Roosipärja Eid Kingitus Ramadan 33 66 99 Helmed Käevõru Islami Mood Tarvikud

Andmed tasbih matejal helmed : Füüsiline kest helmed материал тут : металл Kaal Roosipärja: 24 грамма Лай в шлеме: 6*9мм Pikkus Roosipärja+narmad 28см

30,84 € 18,20 €

Остукорви

Мюук

Uudne & Special Kasutamine

Täiskasvanud Fantaasia Cosplay Kostüümid Kõrge Elastne Kawaii Clubwear 3Pce Set Naiste Sexy Cartoon Armas Jaapani Manga Cheerleader Ühtne

【Eraelu puutumatuse pakendite, Konfidentsiaalne tarne】 【Välispakendil nimi】 Spordirõivad 【Suurus】 Размер Ваба/Üks Suurus 【Собиб кыргус】 150-175см, Собиб Каал: 40-65кг 【Pakett sisaldab】 1 x Topid, 1 x Aluspüksid, paar sukad 【Kohaldatav stseeni】 Paar sugu mänge, Erootiline

18,51 € 11,10 €

Остукорви

Популярный

hulgimüük

Armas Tõsi, Vikerkaar, Suurbritannia T-Särk Rainbow Marli Silma Kleit+kott Lapsed Vabaaja Riided Beebi Tüdrukud Princess Kleidid, Laste Vestidos

€16,50

Остукорви

Мюук

Käevõrud & Bangles

Beitil Lihtne Ajatatud Line 925 Sterling Hõbe Selge Tsirkoon Käevõru Naistele Minimalistlik Trahvi Ehteid 2021 Uus Stiil

48,42 € 26,63 €

Остукорви

Мюук

Mootorratta Varustust & Osad

E-Märk Tagumised suunatuled indikaatortuli Blinker Objektiivi Kate SUZUKI GSXR 600 750 2006 2007 6 Pr & GSXR1000 2005 2006 5 Pr Selge

Tere tulemast meie Poodi! Mootorratta RearTurn Signaale Toite Indikaator Valgustus süttib Лампа Мигалка Objektiivi Kate / Kest SUZUKI GSXR 600 750 2006 2007 6 Pr & GSXR1000 2005 2006 5 Pr Сейсукорд: 100% Ухиууэ Материал: Пластик Кооре Вярвус: Дым Когус: Üks paar Пайгалдамисекс: 1.

34,55 € 26,25 €

Остукорви

Мюук

Aktiivsed Komponendid

10tk/palju MB15E03SL E03SL MB15E03SLPFV1-G-ER TSSOP-16 Laos

väikest kasumit, kuid kiire käive tagatud kvaliteet Kui teil on vaja palun võtke meiega ühendust, Me kohandada hinnast, et teenida teid paremini Остья Ныуандед 1: Kõigepealt veenduge, tha t, kui teie aadress on õige 2: Enne allkirja paki, palun kontrollige, et pakk on täis toodet Фирмаст Любаме,

3,35 € 3,24 €

Остукорви

Мюук

Rõivad Aksessuaarid

DML Brändi Disaini TR90 Kõrge Kvaliteedi Ultralight Materjali Mood Väike Raam Retro Päikeseprillid Ovaalne Daamid Polariseeritud Prillide UV400

11,13 € 5,57 €

Остукорви

Мюук

Home Decor

LED Digitaalne Smart Äratuskell Vaata Tabel Elektroonilise Desktop Kellad Lastele Magamistuba, Suur Ekraan Tabel Kell Kaasaegne LUMINOVA

13,84 € 6,78 €

Остукорви

Мюук

Rõivad Aksessuaarid

2022 Daamid Mood Vintage Tuunika Elastne Lai Vöö Kleit Särk Teenetemärgi Vööd Naistele Luksuslik Disainer Brändi Korsett Vöö

Retro laius elastne värvel Värv: суст, валге, пунане, пруун Материал: качественный эластичный PU Suurus: laius 10 см, paani pikkus 65 см

10,93 € 5,46 €

Остукорви

Мюук

Ehted

Custom Vikerkaar Süda Rahu Ja Armastus Lipu Märgid Rinnamikrofon Nööpnõelad Kogumise Prossid Ehted, Aksessuaar Jope Denim Teenetemärgi Kingitused

Маркировка: 1) Мейл на koostöö tehase, хинд на väga soodne. 2) Meie toeted toetavad jae-ja hulgimüük, tilk laevandus. 3) Meie tooteid saab kohandada,kui teil on ideid,palun öelge meile.me saame kohandadavasavalt teie soovile.Omadused: Модный дизайн см. kaunis stiilis pross ja kindlasti tuua palju tähelepanu teile.Korda

1,90 € 0,93 €

Остукорви

Мюук

Mobiiltelefonide Tarvikud

Karastatud Klaas Blackview BV9700 PRO KLAAS Plahvatus-tõend Kaitsev Ekraan Kaitsja Jaoks BV9700 PRO Телефонная пленка

См. защитный экран на перфорированном стекле, et kaitsta LED Ekraani Selleks, et kaitsta LED Ekraani, norafoneelees, см. и саате ару! Kallis sõber, Märka seda enne, kui sa järjekorras: Умбес Тутед: Kui olete kauba kätte, kui toodete katki või mittevastama, palun ärge avage vaidluste korral

2,33 € 1,82 €

Остукорви

Мюук

Ema Ja Lapsed

Tüdruk Брюки с цветочным принтом Tüdrukute teise lapse Laps Beebi Riided primavera Lahti Õie Elegantne Armas Sweet Cotton Beach Püksid

4,55 € 4,32 €

Остукорви

Мюук

Mobiiltelefonide Tarvikud

Stabiilne Hea Sitkus J Konks Disain Air Vent Telefoni Omanik Auto Accessory

Stabiilne Hea Sitkus J Konks Disain Air Vent Telefoni Omanik Auto Accessory Технилизед андмед: См. fikseerib hästi, et suurendada stabiilsust, sest см. на mõeldud metall-J konks.Mis võimaldab teil kohandada pikkus, kui teil on vaja on nupp disain. Kuna см. на mõeldud silikoon padi, см. на противоскользящую и стабильную поверхность. С изображением

1,50 € 0,98 €

Остукорви

Мюук

Kodu

34*50*7 34x50x7 34*52*5 34x52x5 34*55*9 34x55x9 Fluoro FKM Fluori Kummist Kevadel 2 Huule TC Tihend Radial Võlli Skelett Õli Tihend

34*50*7 34x50x7 34*52*5 34x52x5 34*55*9 34x55x9 FPM FKM Fluori Kummist Kevadel 2 Huule TC Tihend Radial Võlli Skelett Õli Tihend 34*50*7=ИД*ОТ*Кыргус

8,85 € 7,96 €

Остукорви

Мюук

Kodu & Aed

10 августа Banaan koogivormi Süsiniku Антипригарное покрытие DIY Küpsetamine Šokolaadi Jelly Tegemise Kook Vahendid Форма для выпечки Vahendid

20,03 € 11,82 €

Остукорви

Мюук

Rõivad Aksessuaarid

Алюминиево-магниевый Raam Photochromic Päikeseprillid Meestele Polariseeritud Sõidu Prillid Naiste Kameeleon Prillid lentes de sol hombre

57,76 € 17,32 €

Остукорви

Мюук

Meeste Mütsid

Täiskasvanud Jaht Paadi Kapten Laeva Madrus Müts Tumesinine Ühise Põllumajanduspoliitika Cosplay Kostüüm Pool Kleit -Y107

74348 Мютс Väljamõeldud mereväe müts on tikand embleem keskel ja lõng sisekujundus Kuld lehed on tikitud mütsi Kas teie seksikas Madrus või uhke laevakapten See müts on suur lisaks merega костюмированный комплект Idealalne teie järgmine kostüüm pool või poissmeeste kas — või reisilennu

3,42 € 2,64 €

Остукорви

Мюук

Kunstlik Teenetemärgid

Orhidee Bonsai tehislilled, Mille Imitatsioon Portselanist keraamilised lillepotid Phalaenopsis Võltsitud Lilled Korra Kodu Kaunistamiseks

Omadused: 1. Kirjeldus:Tõeline silk touch orhidee õied,plastist lehed,kvaliteetne melamiin imitatsioon portselan lillepoti,tundub päris loomulik. 2. Suurus:kogukõrgus umbes 16,5 tolline,lilled, размер горшка 11,2 x 3 tolline,varred ning Phalaenopsis lilled saab painutada sobiva rad. 3. Касутамине: Kunstlik orhidee

55,74 € 26,20 €

Остукорви

Мюук

Naiste Riided

Korea Stiilne, Elegantne Koo Kampsun, Kampsun Naiste 2022 Sügisel Pikk Varrukas, V-kaelus Vintage Slim Джемприд Stiilne Mood Daamid Tops

[xlmodel]-[foto]-[0000] [xlmodel]-[обычай]-[46249] [xlmodel]-[обычай]-[46249] [xlmodel]-[обычай]-[46249] [xlmodel]-[обычай]-[46249] [xlmodel]-[обычай]-[46249] [xlmodel]-[обычай]-[46249] [xlmodel]-[пользовательский]-[8888] Соэ Киире 1. Tänu arvuti monitori ja tegeliku pildistamise

49,85 € 24,93 €

Остукорви

Мюук

Scrapbooking & Stantsimine

2020.

Размер: 100% Uhiuue Вярв: Nagu pildil Материал: Терас Суурус: 99 мм * 92 мм Omadused: Valmistatudvastupidavastmaterialist ja unikaalne disain. Väga kasulik DIY альбомы kaunistamiseks, kaardi tegemine,jäägid broneerimine, foto raami ja jne.

2,88 € 1,91 €

Остукорви

Мюук

Printeri Osad Ja Tarvikud

Kasutada Low-voltage Power Board Pantum P2200 2206 P2500W P2505 P2550 2500 M6200 M6500 M6550 M6600 M6505 M6506 6550N M6600N

Kasutada Low-voltage Power Board Pantum P2200 2206 P2500W P2505 P2550 2500 M6200 M6500 M6550 M6600 M6505 M6506 6550N М6600Н

36,44 € 29,88 €

Остукорви

Прикуриватель 2110 инжектор не работает.

Сел аккумулятор, а у меня не работает прикуриватель на ВАЗ 2114. На сегодняшний день очень остро стоит вопрос работоспособности прикуривателя, так как он является универсальным источником электрической энергии.

Куда ни глянь, а вся автомобильная утварь работает с переходниками от прикуривателя. Например , навигатор, мобильный телефон, автомобильный компрессор и другие гаджеты.

Не всегда есть возможность рассчитать точный заряд конкретного транспортного средства, поэтому многие водители и не только привыкли подзаряжать свои устройства в пути. Рано или поздно наступает момент, когда прикуриватель перестает работать и необходимо быстро реагировать и устранять причину поломки. Как это сделать самостоятельно, рассмотрим ниже.

Не работает прикуриватель на ВАЗ 2114, этому есть несколько объяснений: перетерся электрический провод или сгорел нагревательный элемент из-за перегрева. Решить проблему можно полностью своими силами, нет необходимости вообще обращаться в автосервис. Надо приобрести тестер для прозвонки проводки и новый прикуриватель можно собрать или разобрать отдельно.

• Для практичности и удобства нам нужно пространство вокруг машины, чтобы мы могли работать с открытыми дверями для вспашки. Летом это можно делать на открытом воздухе, а зимой только в помещении. Так что смотрите, каково ваше дело;
• Сам прикуриватель расположен на центральной консоли ближе к крыльям коробки передач;
• Начнем с проверки предохранителей. Для этого открываем люк с блоком предохранителей, он находится слева от рулевой колонки, и находим маркировку F4 20 amp. Называем его тестером, если он хороший, то оставляем, иначе меняем на новый. Возьмите за правило носить с собой запасные предохранители. Если их нет, то приобрести можно без проблем;
• После того, как мы выяснили, что блок предохранителей тут ни при чем, переходим непосредственно к самому прикуривателю. Для этого отверткой откручиваем боковую пластиковую рамку на центральной торпеде, она крепится двумя винтами с каждой стороны. Сняв его, мы обеспечили себе доступ к пломбе и можем смело приступать к диагностике;
• Обесточив прибор способом, можно прозвонить его тестером, а по показаниям сопротивления понять есть короткое замыкание или нет. вытащив подвижный сердечник, нужно внимательно его осмотреть, проверить пальцем целостность винтовой пружины. Если есть характерные повреждения, то ремонту не подлежит, только полная замена;
• Вопрос в том, что приобрести подвижную часть прикуривателя вам будет крайне сложно, она продается, как правило, в собранном виде, если только вы не найдете ее на барахолке. Если это не так, то один из способов — поиск перетершегося провода;
• Начинаем вести провода от самого устройства к блоку предохранителей. При выявлении такого участка провод следует удалить и заменить новым. Так как ручное выкручивание результата не принесет и со временем будут появляться перебои с питанием.

• Специалисты советуют избегать таких ручных закруток, так как в 80% случаев они являются источниками возгорания автомобиля. найти время и возможность полностью заменить проводку или хотя бы пропаять поврежденный участок паяльником;
• Перед покупкой прикуривателя обязательно попросите продавца вызвать его тестером, иначе вам придется возвращаться в магазин (или на рынок) для замены детали, так как некачественного продается хоть отбавляй ;
• При проведении электромонтажных работ обязательно отсоединяйте плюсовую клемму аккумуляторной батареи;
• На этом рассмотрение темы завершено, не работает прикуриватель на ВАЗ 2114, надеемся на дельные советы и рекомендации с вашей стороны. Пишите свои методы в комментариях.

Даже некурящие автовладельцы используют прикуриватель. С помощью такого устройства можно легко подзарядить севший аккумулятор сотового телефона. Что, если? Ехать за такой мелочью в сервисный центр нецелесообразно, так как решить эту проблему можно своими силами.

Вам потребуется:

• отвертки;
• паяльник;
пинцет
• ;
• хлопчатобумажные перчатки.

Инструкции по ремонту:

1. Откройте капот и снимите отрицательную клемму с аккумулятора. Это обесточит машину и значительно снизит риск короткого замыкания.
2. Затем отодвиньте сиденье водителя максимально назад, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.
3. Теперь возьмите яркий фонарик и осмотрите свой. Не должно быть посторонних осколков и предметов. Если они у вас остались, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами или 2-х спичек.
4. Проверить предохранитель, отвечающий за прикуриватель. В случае короткого замыкания из-за устройства, подключенного к прикуривателю, перегорает предохранитель, и ток не подается. Для возобновления его подачи необходимо установить новый исправный предохранитель. Здесь должна помочь книжка по эксплуатации, в которой будет написано, какой предохранитель необходимо заменить. Кроме того, на задней стороне блока предохранителей можно найти таблицу всех предохранителей.
5. Если вышеперечисленные методы бесполезны, демонтируйте его из розетки. Для этого аккуратно потяните за металлическую рамку плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпку, чтобы на ободе не оставалось следов.
6. Попробуйте вытащить прикуриватель из розетки. Если корпус тугой, попробуйте поочередно потянуть за каждую сторону. Однако не дергайте слишком сильно, иначе провода порвутся.
7. Осмотрите вынутое. Стоит обратить внимание на наличие темного нагара. Также проверьте надежность пайки и целостность изоляции проводов. Неприпаянный провод часто является причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте этот провод на место.
8. Установите новую головку прикуривателя, если ток есть, а катушка холодная. Из-за частого использования ТЭН перегорает достаточно быстро. Всегда покупайте розетку, предназначенную специально для вашего прикуривателя.

Автомобильный прикуриватель (AP) — это устройство, используемое водителем для прикуривания сигарет. Несмотря на это назначение, AP можно использовать для разных целей. Если в автомобиле стоит ВАЗ 2110, это может вызывать дискомфорт при езде. Подробнее об устройстве, неисправностях и замене элемента на «десятках» вы можете узнать из этой статьи.

[Скрыть]

Устройство и назначение прикуривателя

По своей конструкции АП представляет собой металлическую спираль, установленную в пластиковом корпусе, расположенном в специально отведенном гнезде на центральной консоли. Когда водитель нажимает на АП, устройство подключается к электроцепи автомобиля и фиксируется в этом положении благодаря биметаллическим пластикам. В результате возникает эффект нагрева самой катушки за счет пропускания через нее напряжения. Когда температура устройства достигнет определенной точки, пластины автоматически откроются, и точка доступа вернется в стандартное положение.

Точка доступа также оснащена отдельным предохранителем, защищающим ее от возможного перегрева и даже возгорания, если по каким-то причинам устройство застряло в розетке. Что же касается самого назначения, то помимо того, что АП позволяет прикуривать сигареты, его можно использовать и для питания различных устройств. Например, к точке доступа можно подключить видеорегистратор или GPS-навигатор. Также она позволяет запитать многие другие устройства, например, автомобильные чайники и т.д. При необходимости эту розетку можно использовать для зарядки мобильных устройств, если у вас есть специальный адаптер.

Типичные неисправности

Если вы столкнулись с такой проблемой, что он не работает, то вам наверняка будет интересно узнать о неисправностях устройства. Как правило, ТД выходит из строя в результате того, что ее сокет не используется по назначению. В частности, из-за одновременного подключения к нему нескольких устройств через разветвитель, подающий большой ток. Если практиковаться в подключении нескольких устройств, то это может привести к перегоранию предохранительного элемента, который в монтажном блоке обозначен как F18.

Следует отметить, что этот элемент пропускает через себя ток в 25 ампер, но при превышении этого параметра деталь просто сгорает. При обнаружении неисправностей в работе АП первым делом нужно проверить предохранитель. Чтобы определить, неисправно ли устройство, попробуйте включить вентилятор печки. Можно подумать, что эти компоненты никак не связаны, но это не совсем так, ведь вентилятор системы отопления также защищен предохранителем F18. Так что если ни АП, ни вентилятор работать не будут, то проблема именно в предохранителе, а если вентилятор работает, то надо проверить работу АП (автор видео по доработке прикуривателя дома находится Сергей К).

Но это не значит, что после этих действий прикуриватель ВАЗ 2110 нужно сразу менять. Хоть и очень редко, но все же случается, что механизм перестает работать из-за перегоревшего предохранительного устройства F6. Если этот элемент сгорел, то его тоже нужно поменять, а затем проверить работу АП.

Инструкция по ремонту и замене

Перед снятием прикуривателя ВАЗ 2110 необходимо отключить питание, для этого отсоединить аккумуляторную батарею.

Подробная инструкция по замене прикуривателя в десятке приведена ниже:

1. В первую очередь необходимо снять клемму с аккумулятора.
2. Для того, чтобы получить более удобный доступ к устройству, необходимо открутить два винта по бокам центральной консоли, после чего можно демонтировать пластиковую накладку.
3. Далее следует отключить AP и колодки подсветки, которые расположены справа.
4. Под стояночным тормозом видна декоративная планка, которую также необходимо снять. При снятии кожуха необходимо снять и кожух рычага переключения передач; для этого подденьте его отверткой. Как только вы это сделаете, вы сможете увидеть болт — он снимается с помощью отвертки Phillips.
5. После выполнения всех этих действий передние сиденья нужно отодвинуть назад и выкрутить болты из пластикового туннеля рядом с рычагом переключения передач. Откручиваем болты под передними сиденьями и снимаем верхнюю часть так называемого туннеля.
6. На этом этапе можно приступить к демонтажу держателя АП, а также экрана лампы. Сам экран надо сжать, тогда его ножки выйдут из пазов на диоде. Нажмите на защелку, расположенную рядом с гнездом точки доступа, с помощью отвертки. После выполнения этих действий точку доступа можно демонтировать с центральной консоли. Теперь защелки на диоде можно отжать, после чего диодный элемент можно без проблем отсоединить. Далее к диодному устройству необходимо подключить новую точку доступа. Все дальнейшие действия выполняются в обратном порядке.

Видео «Наглядная инструкция по замене устройства»

Более подробная и наглядная инструкция, как самостоятельно заменить АП без демонтажа элементов центральной консоли, представлена ​​в видео (автор Андрей Шубин).

Любой автомобильный прикуриватель, в том числе и ВАЗ-2110, изначально предназначен только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать. Поскольку заводом не была предусмотрена установка 12-вольтовой розетки в салоне автомобиля, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо понять принцип работы и устройство механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае поломка может быть как механической, так и электрической.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя его можно испортить некачественной или неправильно подобранной вилкой. Исходя из приведенной выше схемы, прикуриватель стандартно подключается к одной розетке питания от монтажного блока с лампой освещения бардачка.

Это первая подсказка — если не работает прикуриватель, но горит лампа бардачка, то дело либо в самом механизме прикуривателя ( спираль, контакты, резистор ), либо в обрыве провода на участке от клеммы питания до клеммы 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако первое подозрение вызывает предохранители. Если прикуриватель не прогревается в течение 20 секунд и не горит лампа бардачка, скорее всего перегорел предохранитель F18 номинал 25А … Он находится в монтажном блоке слева от водителя .

Есть еще один предохранитель с номиналом 15 А , который подключается к цепи прикуривателя. На нем есть разъем, и он также может быть причиной неисправности. Этот предохранитель помечен символом F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска и прикуриватель, и двигатель отопителя посажены на одну цепь предохранителя F18.

Поэтому проверить целостность предохранителя в этих случаях тоже несложно — мотор не крутится, значит предохранитель перегорел.

Для чего стоят предохранители на

Каждый потребитель электроэнергии на борту ТС рассчитан на определенную мощность и определенный ток потребления, измеряемый в амперах … Если включить видеорегистратор, навигатор в прикуриватель через разветвитель, зарядите телефон, неудивительно, что предохранитель просто не дотягивает. Спасая нашу проводку от перегрева и короткого замыкания, она плавится, разрывая цепь.

Именно поэтому важно учитывать ток потребления дополнительных устройств. — компрессор, холодильник и прочие архитектурные излишества. И мощность, и потребляемый им ток должны быть указаны на корпусе устройства. Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Расплавленные провода прикуривателя.

Недаром во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано в том же Ford Focus второго поколения).

Проверка проводки

Если предохранитель цел и мы не включали никаких пылесосов в прикуриватель, скорее всего дело в контактах или в проводке.

Чтобы проверить проводку питания прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего пропадает контакт в контактных фишках, которые находятся слева от пассажира за крышкой консоли:

Осмотр прикуривателя

Не в последнюю очередь осматриваем сам прикуриватель.

Редко выходит из строя, но если и выйдет, разбирать не будем, не царское это дело. Покупаем новый.

Новый прикуриватель в сборе.

• Его цена около 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725/111.3725 , производитель обычно SOTE.

Желаю всем удачных поисков и стабильной работы электрооборудования!

Видео о неисправностях прикуривателя

ВАЗ 2110, то конкретно для подсветки прикуривателя используется лампа А12-4. Замена лампы прикуривателя, как и самого прикуривателя, осуществляется таким образом:

Процедура замены подсветки в прикуривателе.

1. Просто отсоедините провод прямо от клеммы — это специальное устройство для подключения к аккумулятору.
2. Затем нужно снять облицовку с туннеля, расположенного на полу.
3. Затем сожмите экран лампы так, чтобы выступы экрана свободно проходили через прорези в световоде прикуривателя.
4. Затем, немного приоткрыв экран, нужно извлечь из него патрон с лампой.
5. Затем просто нажмите на лампу, повернув ее на 90°, и извлеките из держателя.
6. Установите новую лампу в том же порядке, только обратно к снятию. Следует обратить особое внимание на то, что при установке патрона лампы непосредственно в экран, в этом случае кольцевой выступ, расположенный на держателе, обязательно должен войти в указанные пазы экрана.

Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

1. Просто отсоедините провод от клеммы — это устройство, специально предназначенное для подключения аккумулятора. Затем нужно снять облицовку с пола.
2. Извлеките картридж.
3. После этого продеть колодки вместе с проводами прикуривателя, а также подсветки через отверстие в облицовке пола, расположенное в туннеле.
4. Затем сожмите экран лампы так, чтобы выступы экрана вышли из пазов в световоде прикуривателя, затем снимите его.
5. Нажмите отверткой прямо на защелку гнезда прикуривателя, чтобы оно отсоединилось от световода.
6. Вытолкнуть раструб из подкладки.
7. Вытащите гнездо прикуривателя прямо из подкладки, пропустив разъем с проводами через отверстие.
