Цепной вариатор

Изобретение относится к машиностроению и может использоваться в трансмиссии транспортных средств, а также в механизмах, где требуется бесступенчатое изменение оборотов и крутящего момента. Цепной вариатор содержит ступицу (1), на которой установлены звездочки (2) с эксцентрично расположенными осями (3). Звездочки установлены радиально непосредственно на ступицу. Крутящий момент со ступицы или на ступицу передается цепью посредством звездочек. Способ фиксации звездочек в нужном положении может быть различным как фрикционным, гидравлическим, электрическим и т.д. При повороте звездочек вокруг эксцентрической оси изменяется расстояние цепи от оси ступицы, соответственно происходит изменение плеча приложения силы. Изменяя положения звездочек можно изменять крутящий момент и соответственно передаточное отношение. Изобретение позволяет повысить долговечность и надежность, увеличить ресурс передачи. 8 ил.

Изобретение относится к машиностроению и может использоваться в трансмиссии транспортных средств, а также в механизмах, где требуется бесступенчатое изменение оборотов и крутящего момента.

Известны клиноременной вариатор. Источник «Википедия» свободная энциклопедия сайт ru.wikipedia.org/wiki/Вариатор. Клиноременной вариатор состоит из нескольких (как правило, одной-двух) ременных передач, где шкивы образованы коническими дисками, за счет сдвигания и раздвигания которых изменяются диаметр шкивов и, соответственно, передаточное число. Разные фирмы разработали каждая свою конструкцию клиноременного вариатора, так на Audi в трансмиссии Multitronic вместо ремня применяют цепь, a Honda ставит набранный из металлических пластин ремень, но принцип от этого не меняется.

Тороидный вариатор, который состоит из соосных дисков и роликов, передающих момент от одного диска к другому. Для изменения передаточного числа меняются положение роликов и их радиусы, по которым ролики обкатывают диски. И поскольку все усилие сосредоточено в пятне контакта, то для поворота роликов должны использоваться особые устройства, способные преодолевать силу прижатия ролика к диску.

Лобовой вариатор, где к плоскому маховику двигателя прижимался диск, перемещающийся от центра к краю.

Так, очевидно, что самыми конструктивно слабыми местами существующих сегодня автомобильных вариаторов являются: для клиноременного эти самые ремни, а для тороидного — пятно контакта диска и ролика, где сила давления достигает 10 тонн. Поэтому здесь применяются специальные высокотехнологичные материалы, что делает надежность вариаторов достаточно высокой, близкой к надежности гидромеханических «автоматов», но все же из-за нагрузок на ремень или пятно контакта вариаторы пока не могут «тянуть грузы», а также работать с двигателями большой мощности. На сегодняшний день рекордом для клиноременного вариатора оказывается 220 л.с. и 300 Нм, которые развивает V-образный 6-пилиндровый мотор Audi A6, «воспринятый» трансмиссией Multitronic, а для тороидного — «переваренный» Extroid (3-литровый двигатель Nissan Gloria и Cedric), развивающий 240 л.с. и 310 Нм.

Задачей предлагаемого изобретения является повышение долговечности и надежности, увеличение ресурса, передача высокого крутящего момента бесступенчатой трансмиссии.

Решение данной задачи достигается тем, что бесступенчатая трансмиссия, содержащая ступицу, на которую по радиусу устанавливаются звездочки с эксцентрично расположенными осями, крутящий момент со ступицы или на ступицу передается цепью посредством звездочек, с эксцентрично расположенными осями закрепленных по радиусу ступицы, способ фиксации звездочек в нужном положении может быть различным как фрикционным, гидравлическим, электрическим и т.д.

Предлагаемое изобретение иллюстрируется фиг.1-8. На фиг.1 — ступица, на фиг.2 — звездочка, на фиг.3 — ступица с установленными звездочками, на фиг.4 — положение звездочек с наиболее меньшим расстоянием до центра ступицы, на фиг.5 — расположение звездочек с наибольшим расстоянием от центра ступицы, на фиг.6, 7, 8 — этапы работы с двумя вариаторами, ведущим и ведомым, работающими в паре.

Вариатор работает следующим образом.

При повороте звездочек 2 вокруг эксцентрической оси 3 изменяется расстояние цепи 4 от оси ступицы 1, соответственно происходит изменение плеча приложения силы, изменяя положения звездочек можно изменять крутящий момент и соответственно передаточное отношение. Так же работу вариатора можно рассмотреть на фиг.6-8, на фиг.6 силовая установка вращает вариатор, расположенный с левой стороны, и с помощью цепи вращение передается на правый ведомый вариатор, при таком зафиксированном положении звездочек передается наиболее высокий крутящий момент на ось правого вариатора. На фиг.7 1-1, на фиг.8 на левом вариаторе крутящий момент меньше, чем на правом вариаторе, но на правом больше количество оборотов.

Цепной вариатор, содержащий ступицу, на которой устанавливаются звездочки для приводной цепи, отличающийся тем, что звездочки установлены радиально непосредственно на ступицу и звездочки имеют эксцентрично расположенные оси.

Вариаторы Subaru: Выбор коробки передач

Содержание

• Танцуем «от печки»: что такое вариатор
• Расширяем кругозор: разновидности вариаторов
• Скованные одной цепью, связанные одной целью: вариаторы субару
• На чашках весов: плюсы и минусы вариаторов
• Предупрежден, значит, вооружен: что вредно для lineartronic

Полная замена масла CVT

(с маслом)

для всех моделей Subaru с вариатором

• Замена масле на аппарате
• 14 л оригинального масла Idemitsu

14000 ₽

записаться

Звоните нам по телефону +7 (925) 041 97 17

Как сказал один умный человек, выбор – самый утомительный вид деятельности. Субару и без того непростая машина, так еще приходится ломать голову над выбором коробки передач. Тут представлен весь спектр – и механика, и классический автомат, и агрегат со страшным названием «вариатор».

Как правило, выбирая между первым и вторым типом, люди обходятся без проблем. Энтузиасты экстремального вождения, которым необходим драйв, предпочитают МКПП. Те, кто любит более комфортное передвижение, особенно в условиях городского трафика, останавливаются на АКПП.

Но когда стоит альтернатива – автомат или вариатор, все не так очевидно. Несмотря на то, что автомобили на базе вариатора на российском авторынке встречаются все чаще, информации и статистики накоплено пока недостаточно. Возможно, по этой причине, автомобильная тусовка раскололась на несколько лагерей в отношении такого типа трансмиссии – за и против. Давайте попробуем разобраться в этом вопросе, чтобы избавиться от сложившихся стереотипов и опасений.

По традиции немного теории (как же без этого). Слово «вариатор» пока не совсем привычно, но по сути, это та же трансмиссия, то есть устройство, расположенное между двигателем и колесами или другим типом привода, и выполняющее функцию переключения передач. Более того, это одна из разновидностей известной всем автоматической коробки.

А раз так, то невозможно оценить, что лучше, как невозможно ответить, что вкуснее – мясо или рыба. Поэтому мы предлагаем вам просто рассмотреть отличия, преимущества и недостатки вариаторного типа коробки и решить, какая чашка весов перевесит.

Для начала вопрос: можно ли визуально отличить машину с вариатором от машины с АКПП. Считается, что буквенные обозначения S и/или L первых 2 — 3 передач на некоторых модификациях селектора присуще только вариаторной коробке, то время, как на обычном автомате, используется цифровое. Но попробуйте, ради спортивного интереса, сравнить автомобиль Subaru Legacy 2012 с вариатором и Subaru Legacy 2012 турбо с АКПП и вы убедитесь, что неподготовленному водителю сделать это абсолютно нереально. Так что различия будем искать в конструктивной составляющей и в принципе работы.

Вариатор – это трансмиссия, которая управляется извне, не имеет скоростей и изменяет передаточное число от коленвала к колесам плавно, иными словами, бесступенчато. Происходит это автоматически в зависимости от нагрузки двигателя. Собственно, название Continuously Variable Transmission (CVT) возникло, благодаря непрерывно варьируемому передаточному числу. Такая конструкция позволяет добиться плавности движения при переключении передач и использовать мощность двигателя с максимальным КПД, сообразно дорожной обстановке.

Конечно, обычному автолюбителю вовсе не обязательно глубоко вникать в нюансы, тем более, что обслуживание такой трансмиссии можно проводить только в профессиональных сервисах. Но краткая справка не повредит.

Говорят, что прототип вариатора был разработан аж в 15 веке. Использовать его в производственном оборудовании начали в позапрошлом столетии, а на мототехнике (мопедах, снегоходах, скутерах) с начала прошлого. В последнее десятилетие вариатор активно внедряется на многих известных марках автомобилей.

Существует два типа вариаторов, которые используются в автомобильной технике: клиноременной и тороидный.

1. 1. • Клиноременной вариатор (Belt CVT) состоит из двух шкивов с конусовидными дисками, соединенных ремнем трапецеидального сечения. При движении шкива ремень попадает между его частями, подобно клину, что и породило такое название. Непрерывное движение шкивов приводит к постоянному изменению передаточного числа.
      • Тороидный вариатор в отличие от клиноременного, не имеет ременного привода. Движение обеспечивается за счет трения между двумя дисками, имеющими сферическую поверхность, и роликом, зажатым между ними, а положение ролика отвечает за изменение передаточного числа. На практике такая трансмиссия почти не применяется.

Subaru в числе первых начала оснащать свои модели бесступенчатой трансмиссией. Первоначально это были клиноременные механизмы, которые не могли справиться с большим крутящим моментом, благодаря чему заслужили репутацию слабых трансмиссий для малолитражек.

Некоторые автопроизводители пробовали использовать армированный ремень, но оказалось, что он имеет определенный предел гибкости и ограниченный минимальный радиус шкива. В 80-е годы 20 века именно инженеры Субару предложили более надежную альтернативу, заменив эластичный ремень приводом из металлических звеньев. Так была решена основная проблема вариатора – недолговечность.

Тем не менее, внедрение вариаторов на Субару было отложено на длительное время, и только весной 2009 г. компания анонсировала новую версию вариатора, получившую название Lineartronic.

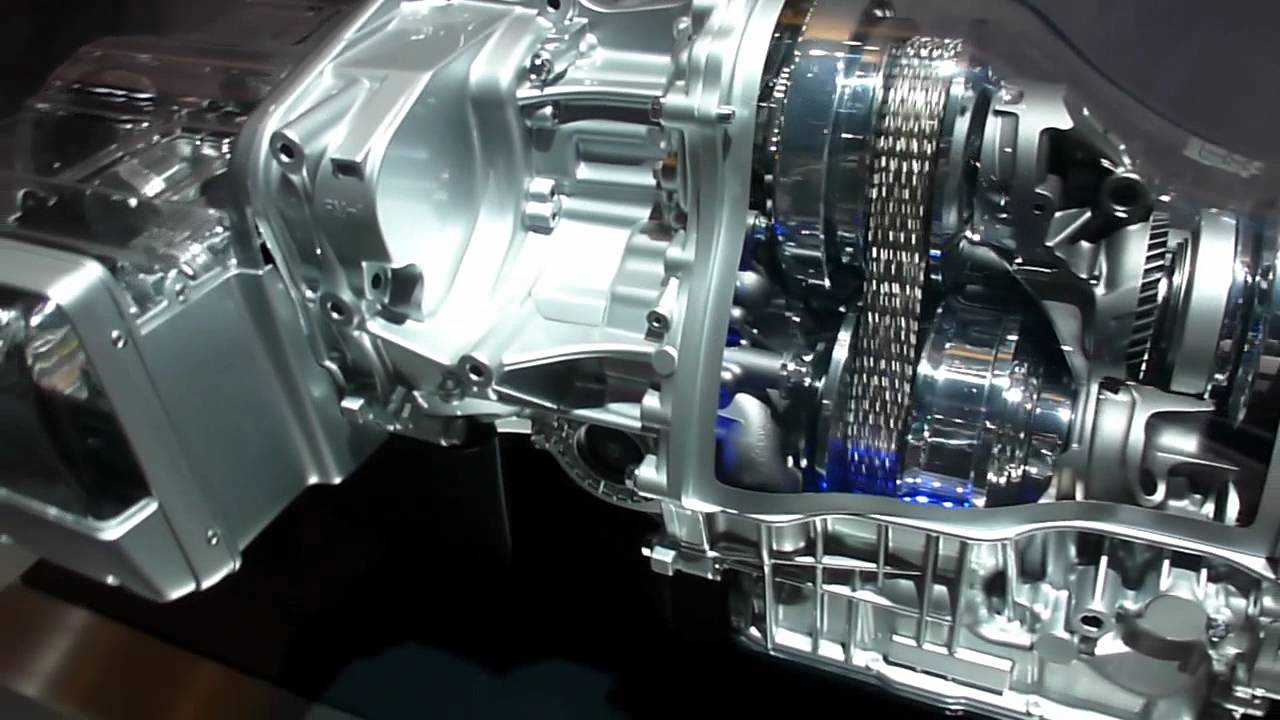

Subaru Lineartronic CVT стал первой бесступенчатой трансмиссией цепного типа. Принцип действия цепного вариатора радикально не отличается от работы ременного, но на мощные автомобили устанавливается именно он. Сначала таким вариатором комплектовались Outback, а позже и другие модели: с 2010 г. Impreza и Exiga, с 2011 г. Forester, с 2012 г. Legacy.

Цепь, которая используется в вариаторах CVT, выполнена по принципу велосипедной, но, естественно, она намного более сложная. Такая цепь очень гибкая, потому что состоит из огромного количества пластинок и осей для их соединения. Большая гибкость обеспечивает возможность устанавливать шкивы меньшего радиуса и увеличивать диапазон работы.  При этом, клиноцепной вариатор занимает существенно меньше места, чем клиноременный, освобождая дополнительное пространство для водителя и переднего пассажира.

В настоящее время Субару оснащены трансмиссиями Lineatronic двух вариантов: машины до 2012 г. выпуска комплектовались вариаторами CVT 1-го поколения с заводским обозначением TR690, с 2013 г. – вариаторами 2-го поколения TR580. При аналогичном принципе действия эти разновидности имеют конструктивные отличия, в частности, у TR690 гидроблок размещен снизу, а у TR580 сверху. По мере развития вариаторов выпускаются новые модификации обоих поколений, например, TR690 был усовершенствован для повышения крутящего момента.

Начнем, как говорится, с хорошей новости, а именно, с преимуществ.

Первый плюс, скрытый в самом названии Continuously Variable Transmission, это плавность, о которой любой владелец авто с АКПП может только мечтать. Второй – в сравнении с механикой вариаторы обладают более высокой динамикой и позволяют быстрее набирать скорость при оптимальной нагрузке на мотор и привод.  Далее – благодаря эффективной эксплуатации двигателя, CVT расходует топлива несколько меньше, чем аналогичные автомобили с классическим автоматом. Еще – вариатор достаточно надежен и нуждается в обслуживании реже, чем другие модели. Более тихую работу пары «шкив-цепь» сложно отнести, как к преимуществам, так и к недостаткам. Как говорится, каждому свое. Впрочем, любители фирменного субаровского рева могут использовать типтроник для эмуляции переключения скоростей.

А теперь к новостям не очень приятным. Как и всё в этом мире, вариаторы, увы, грешат рядом недостатков. Прежде всего, lineartronic Subaru дорог в обслуживании. При замене масла в вариатор Субару можно заливать только специальную трансмиссионная жидкость, а она дороже масла для автомата. Если Lineatronic все же удастся «убить», то ремонт будет очень сложным и очень дорогим. Есть и другие проблемы, например, с буксировкой. При необходимости отбуксировать неисправный автомобиль рекомендуется двигаться со скоростью не выше 20 км в час и на расстояние не более 5 км. Что касается буксировки прицепа на автомобиле с вариатором, то этот вопрос решается путем установки дополнительного выносного радиатора, это позволит беспрепятственно «цеплять» прицепы для различного груза и водной техники и даже туристические трейлеры.

Хотя, береженого Бог бережет. Чтобы избежать ремонта вариатора, нужно просто знать несколько простых правил и придерживаться их.

• Не доверяйте утверждению, что масло в вариаторе можно не менять на протяжении всего срока службы. Узнайте, когда нужно производить замену, и какая жидкость подходит, в статье «На каком пробеге менять масло в вариаторе CVT Subaru» .
• Помните, что этот агрегат создан не для гонок, поэтому не допускайте рваного ритма езды – резкого старта и резкого торможения.
• Прежде, чем начать движение в зимний период, обязательно прогрейте машину на малых оборотах.
• При движении по дороге с плохим покрытием или при необходимости буксировки старайтесь минимизировать нагрузки.

В общем, создайте вариатору оптимальные условия функционирования, и у вас не будет проблем с автомобилем. Ведь как ни крути, CVT цепного типа считается самой технологичной на сегодняшний день трансмиссией.

И в завершении краткое резюме. Если вы любите погонять, и вам нужен автомобиль со спортивным характером, то больше подойдет Субару с механикой. Если вы цените простоту управления и комфорт, вас не смущает более низкие КПД и динамика разгона, чем у механики и вариатора, толчки при переключении и более высокий расход топлива и масла – автомат для вас.

Если вы выбираете мягкость хода, идеальную плавность при движении, динамичный разгон, экономичный расход топлива, но при этом готовы к дополнительным расходам (на специальное масло для вариатора, на дорогой ремонт в случае поломки), то смело покупайте авто на базе вариатора.

Будем рады продолжить разговор. Звоните или пишите. Наш тел. +7 (925) 041-97-17, e-mail: [email protected].
