Рабочий цилиндр сцепления – устройство, функции, замена + видео » АвтоНоватор

Система, которая контролирует взаимодействие двигателя и ходовой части авто, включает в себя два основных элемента, именно поэтому мы сейчас будем искать цилиндры: первым делом определим, где находится главный, и рабочий цилиндр сцепления завершит наши поиски, а также узнаем, какие именно функции они выполняют. Данная информация пригодится также тем, кто в будущем планирует попробовать самостоятельно делать диагностику и ремонт этого узла авто.

Составные элементы и ремкомплект рабочего цилиндра сцепления

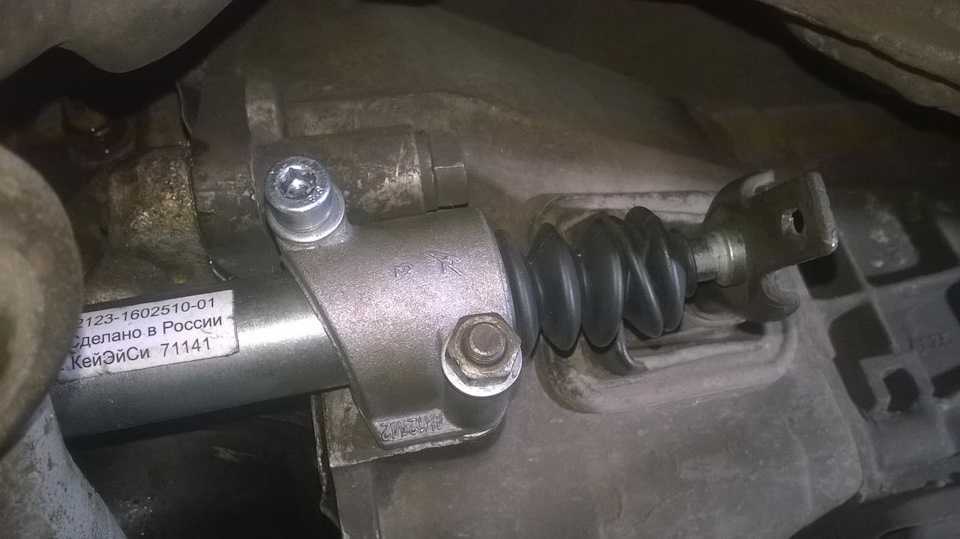

Гидропривод системы сцепления авто не может работать без столь важной детали, как рабочий цилиндр. Он выполняет одну из самых основных функций: принимает усилие, которое идет непосредственно от главного цилиндра, и перемещает вилку выключения сцепления. Размещен он на картере сцепления. Устройство рабочего цилиндра сцепления практически не отличается во всех моделях и марках автомобилей, поэтому можно смело утверждать, что принцип его замены абсолютно идентичен, независимо от марки вашего «железного коня».

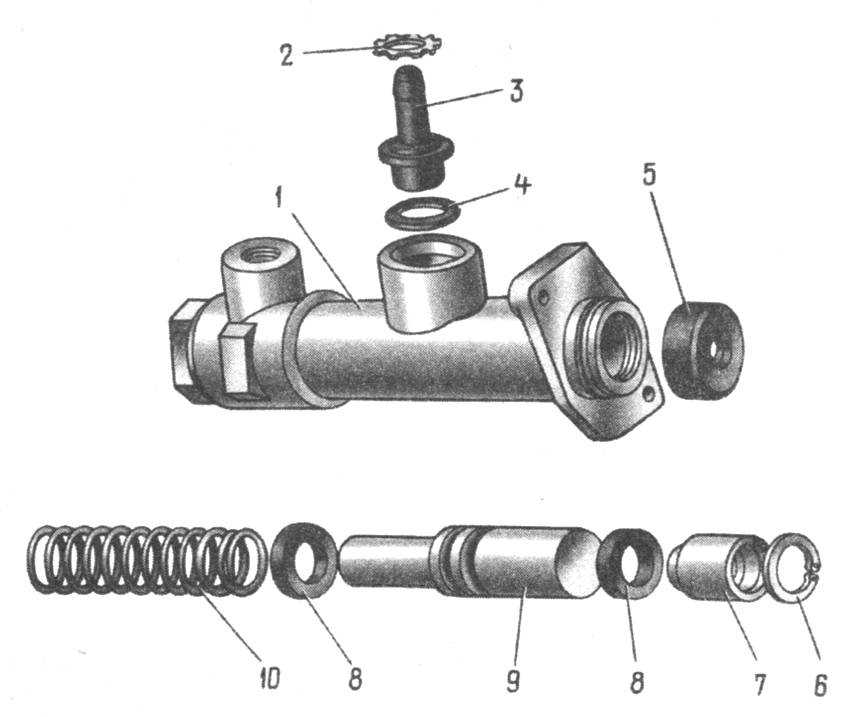

Если вы хотите произвести ремонт или же замену рабочего цилиндра собственными силами, тогда вам крайне необходимо знать и все его составные части: корпус, который выполняет, прежде всего, защитные функции; стопорное кольцо; толкатель; штуцер; колпачок; поршень; тарелка; два уплотнительных кольца; шайба; пружина. Сложно, правда? Как же в этом можно разобраться, а тем более все отремонтировать? Но, на самом деле, замена этого элемента целиком – весьма редкая процедура, намного чаще применяется ремкомплект рабочего цилиндра сцепления, в который входят наиболее изнашиваемые детали.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Для работы сцепления требуется специальная жидкость, и это тормозная жидкость. Выбрана она неслучайно, ведь с функциями своими справляется отлично, не требует частой замены, да и стоит совсем недорого. Как и в случае с тормозами, для правильной работы сцепления нужно постоянно контролировать уровень в бачке главного цилиндра сцепления. При снижении уровня нужно долить жидкость и лучше ту же самую, смешивать разные марки, а тем более с разными основами не стоит.
Недостаток тормозной жидкости в её гигроскопичности, т. е. она активно впитывает воду. Это чревато не только снижением эксплуатационных характеристик, но и развитием процессов коррозии в металлических деталях, с которыми контактирует жидкость.
В некоторых случаях при замене или ремонте элементов сцепления в приводе можно обнаружить песок. Конечно, попасть туда он не мог, это продукт, образованный от взаимодействия электричества и тормозной жидкости. ТЖ не устойчива к электрическому напряжению, даже низкому, происходит активная кристаллизация и выпадает осадок, похожий на песок. Электричество образуется в том случае, если главный цилиндр сцепления выполнен из чёрного металла, а поршень из алюминия. Чтобы как можно дольше продлить срок службы привода сцепления нужно регулярно проводить полную замену тормозной жидкости, в идеале каждые 25 000 км пробега или раз в год-полтора. При доливе ТЖ нужно следить, чтобы в бачок не попала грязь, пыль и т. д., мелкие фракции попадая в систему работают как абразивный материал, повреждая внутренние полости элементов привода сцепления.

К сожалению, все чаще приходится прибегать к данной покупке, так как в последнее время качество особенно резиновых деталей оставляет желать лучшего.

Как устройство рабочего цилиндра сцепления участвует в работе?

Когда вы отпускаете педаль сцепления, жидкость перетекает обратно, что приводит непосредственно к включению системы. Процесс протекает следующим образом: обратный клапан, открываясь, сжимает пружину, и идет обратное перетекание жидкости из рабочего в главный цилиндр. Когда давление жидкости станет меньше, чем усилие сжатия пружины, происходит закрывание клапана, а в системе, в свою очередь, остается избыточное давление рабочей жидкости. Благодаря этому происходит нивелирование абсолютно всех зазоров, находящихся в механической части.

Как поменять рабочий цилиндр сцепления – полезные советы

Каждый автомобилист должен знать, как поменять рабочий цилиндр сцепления и определить необходимость этой процедуры. Заметить то, что его следует отремонтировать или поменять, помогут следующие признаки: либо подозрительно мягкий ход педали, либо же ее провал. При обнаружении подобного в своем авто срочно сделайте прокачку гидропривода. Для этого на перепускной клапан наденьте шланг, другой конец которого опустите в тормозную жидкость в какой-нибудь небольшой емкости. Пусть товарищ нажимает на педаль, пока в эту емкость не перестанут выходить пузыри воздуха. Долейте в бачок жидкость до уровня 3 см от отверстия, последний раз выдавите педаль сцепления, дождитесь последнего пузырька и закрутите клапан.

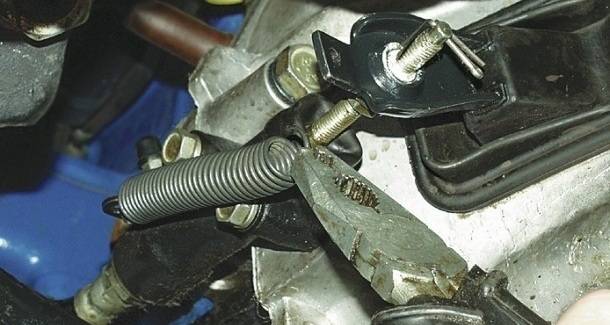

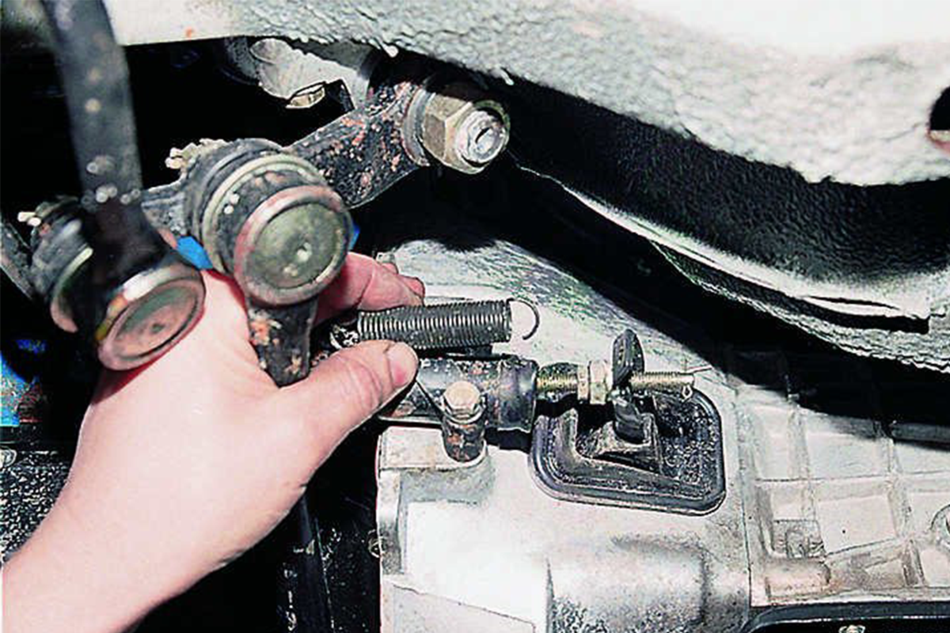

Если после прокачки в тормозной жидкости вы обнаружили воздух (слишком мягкий или слишком увеличенный ход педали сохранится), тогда немедленно ремонтируйте или же вовсе замените старый цилиндр. Если есть протекание жидкости, значит, необходима новая манжета рабочего цилиндра сцепления. Чтобы произвести замену цилиндра, необходимо отсоединить оттяжную пружину, а с конца толкателя снять шплинт (специальная проволока, которая удерживает крепление от самоотвинчивания) при помощи плоскогубцев.

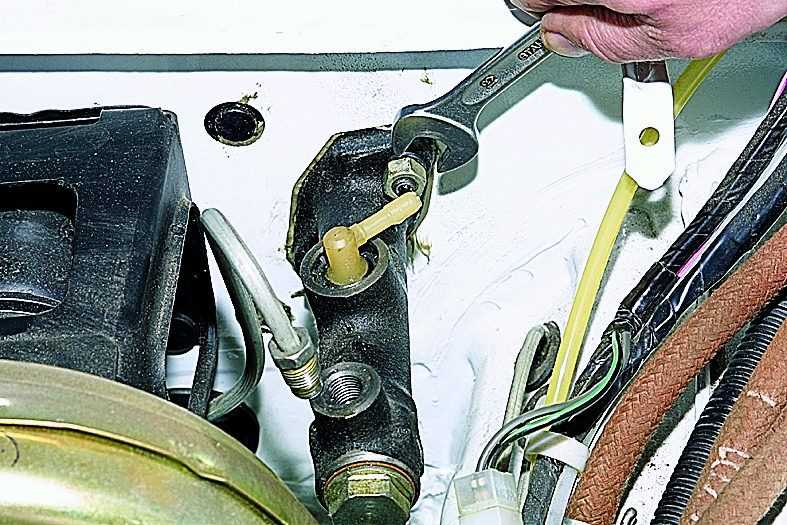

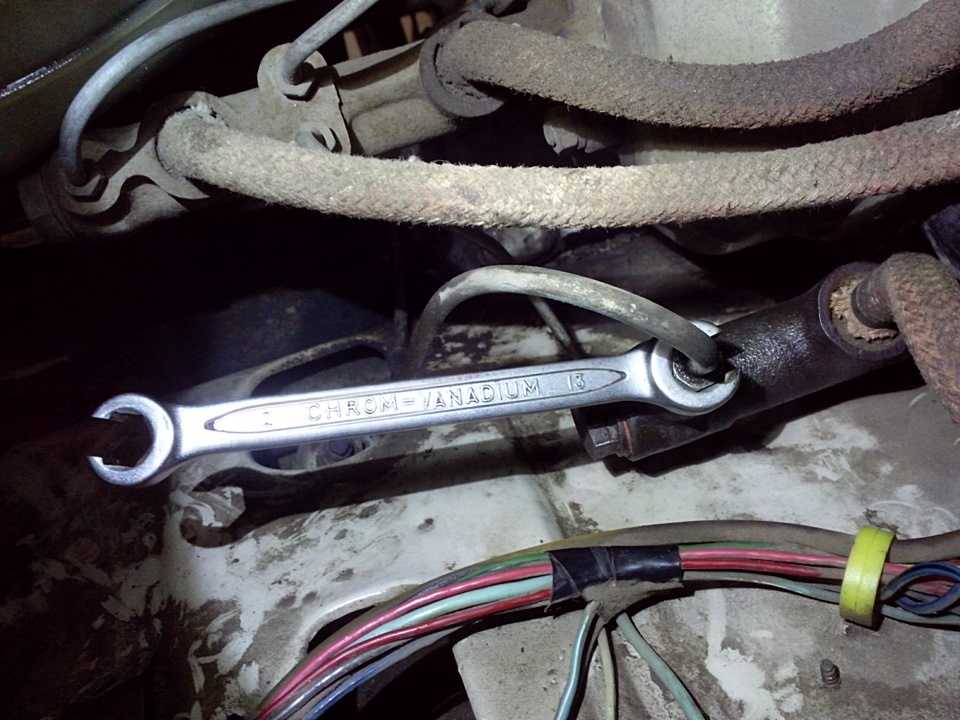

Затем ослабьте в пробке цилиндра крепление наконечника шланга с помощью рожкового ключа и раскрутите болты, которые крепят сам объект нашего внимания к картеру сцепления. Теперь отсоедините цилиндр от шланга. Для того чтобы потери рабочей жидкости были минимальными, следует, как только сняли элемент, немедленно установить новый. Для этого все операции проводятся в обратном порядке. После того, как новый цилиндр установлен, следует прокачать систему гидропривода.
