Для чего нужен датчик детонации двигателя

Двигатель работает с разной степенью эффективности. Она возрастает при оптимальности свойств угла опережения зажигания. Он не должен быть поздним — иначе понизится приемистость. Двигатель нуждается в большей производительности, расход топлива возрастает.

Но и ранний угол небезопасен — это приведет к детонации, а в таких условиях клапаны прогорают особо сильно. Среди современных производителей не принято производить серии с маленьким углом, но его характеристики не выходят за пределы детонационной области. Чтобы владелец вовремя получал уведомления о переходе в стадию детонации, существует специальный датчик.

ДД производят в двух разновидностях:

• Резонансные.
• Широкополосные.

Если установлен широкополосный — о разновидности детонации узнают через специальные шумы. Резонансные опознают частоту детонации, они эффективны только если она уже возникла.

Рекомендуется соблюдать условия эксплуатации нормального уровня.

Тогда блоку питания будут свойственны табличные особенности, то есть, его работа стандартна. Если описываемое явление все же происходит, ДД создает сигнал, он передается на блок управления, происходит доработка характеристики зажигания (угол опережения снижается). Корректировка продолжается до тех пор, пока условия не приравниваются к естественным.

Понимая, как работает датчик детонации двигателя, вы разберетесь и с принципом работы двигателя. Алгоритм последовательности известен под таким наименованием, как closed loop. Его роль в работе систем управления очень важна — многие важные параметры удается урегулировать.

Роль датчика детонации — в подробностях

Датчик детонации входит в категорию пьезоэлементов, его источником питания служит контроллер ЭБУ. Для крепления самого датчика применяется блок цилиндров. Так прибор получает доступ к «считываемой» информации о вибрациях. Когда двигатель работает, есть риск, что бензин сдетонирует. Контроллер же, не без участия датчика, всегда вовремя сигнализирует об этом.

Главная задача такой детали, как датчик детонации — корректировка положение угла опережения зажигания. Добиться единообразного показателя октанового числа топлива невозможно, и этот недостаток возмещает обсуждаемая деталь.

Если послышался звук, о котором говорят — «стучат пальцы», значит, образовалась детонация. Ее причина кроется в неверном ходе процедуры сгорания топлива, с опережением зажигания, на фоне перечисленных выше проявлений. Звук слышится из-за микровзрывов горючей смеси, не переносящей высоких температур, и создается впечатление, что это металл стучит о металлическую поверхность.

Почему датчик детонации перестает быть полезным

Если датчик детонации вышел из строя — проявления будут понятны. Причин, по которым происходит поломка детали, несколько:

1. Плохой бензин. Его марка должна быть как можно выше.
2. Настройки угла опережения зажигания выставлены неверно. Значения углов опережения максимального и статического характеров необходимо держать под контролем, а если обнаружились расхождения — надо проверять активность датчика детонации.
3. Состав рабочей смеси обедняется, что приводит к увеличению температуры ее сгорания. Процесс детонации возникает из-за слишком маленького испарения топлива. Это приводит к недостаточному объему поглощаемого количества теплоты. Визуально о повышении температуры можно узнать по появлению налета на свечах зажигания.
4. Противодавление в системе, образующееся по множеству причин, не позволяет горячим газам покидать камеру сгорания.
5. Двигатель эксплуатировался в критических условиях.

Что будет без датчика

При активации двигателя угол опережения выставляется на минимальную позицию. Постепенно она возрастает, и процесс длится до образования детонации. О неисправности датчика скажут следующие проявления:

• Достигается максимальное значение, а затем выдерживается определенное число тактов.
• Сигнал устойчивый, но он не приходит.
• Показания угла опережения сразу приходят в минимальное значение.

Сначала неисправности не выявится — контроллер точно определяет, есть ли поломка. Предположим, что мотор приводился в активность в критическом режиме. Запусков может быть как угодно много — в итоге, создаются все условия для полного выхода двигателя из строя.

Машина ездит и с неисправным датчиком детонации. Наибольший риск представляют именно запуски, их общее количество.

Подведем итоги. Будет ли видна очевидная польза ДД? Нет. Она, скорее, скажет о неисправности пальцев, о том, что в двигатель залит бензин низкого качества. Если у вас под рукой есть специальная система автодиагностики — вы проверите исправность ДД самостоятельно. Заменить деталь может только другой датчик.

Но роль детали очень важна. он отвечает за работу двигателя, предупреждая явление детонации, контролируя ее степень. благодаря подаваемым показателям определяют причины и особенности самого явления. Благодаря работе ДД система управления может вовремя откорректировать характеристики, вызвавшие детонацию.

Как осуществляется замена

Датчик монтируется с левой части двигателя. Нужно найти середину между деталями блока цилиндров. Добиться цели самостоятельно непросто. Даже у достаточно больших машин эта деталь мала в размерах. Это не единственное препятствие.

Для крепления датчика применяется болт, к которому непросто пробраться. Намного быстрее процедура проводится в специальных сервисах.

назначение, конструкция, где находится, проверка

Главная » ВИКИ » Датчик детонации — назначение, типы, конструкция, где находится, как проверить

На чтение 8 мин Просмотров 13.9к. Опубликовано 31.08.2020 Обновлено 01.09.2020

В этой статье описано всё, что необходимо знать о типах, принципе работы, функциях, методах диагностики и тестирования датчиков детонации. Мы разберём симптомы неисправных датчиков и расскажем подробные шаги и методы их обнаружения.

Содержание

Что такое детонация?

В бензиновых двигателях для воспламенения топливовоздушной смеси используются свечи зажигания. Пламя непрерывно распространяется в топливовоздушной смеси.

Во время распространения пламени, если давление повышается ненормально, смесь в некоторых случаях будет возгораться самостоятельно, не дожидаясь достижения пламени, вызывая мгновенное взрывное возгорание. Это явление называется детонацией.

В то время как нормальная скорость распространения фронта пламени составляет около 30 м/с, при детонации пламя распространяется в десятки раз быстрее — до 2000 м/с.

Детона́ция (от фр. détoner — «взрываться» и лат. detonare — «греметь») — режим горения, при котором по веществу распространяется ударная волна.

Сгорание в двигателе — сложный процесс, поэтому требует довольно точной конструкции и контроля. Небольшая ошибка управления или отклонение от нормы вызовут ненормальное сгорание. Детонация — ненормальное сгорание.

Проще говоря, детонация — воспламенение смеси в ненужный момент времени (как правило раньше положенного) в неправильном месте.

Для чего нужен датчик детонации

Проще говоря, датчики детонации (ДД) — это датчики вибрации, которые хорошо подходят для обнаружения структурных акустических колебаний. Это может происходить при преждевременном зажигании или непреднамеренном возгорании смеси.

ДД это своеобразный микрофон, с помощью которого блок управления (ЭБУ) «слушает» двигатель. Датчик преобразует детонацию двигателя в электрический сигнал. Контроллер использует этот сигнал для противодействия детонации с помощью регулировки угла опережения зажигания.

Как только детонация обнаружена, ЭБУ будет постепенно задерживать зажигание до тех пор, пока детонация не будет устранена. После того, как детонация устраняется и не возникает снова, ЭБУ будет постепенно восстанавливать исходную синхронизацию зажигания. Это называется управление с замкнутым контуром и обратной связью.

Таким образом, датчик детонации — это специальный «микрофон» для ЭБУ, который выполняет роль обратной связи при регулировании момента зажигания.

Когда есть неисправность в ДД, вышеупомянутое управление с обратной связью не работает. Чтобы избежать повреждений, вызванных детонацией двигателя, ЭБУ сохранит соответствующий код неисправности и задержит опережение зажигания каждого цилиндра на определенное значение (Toyota задерживает на 8 °, Volkswagen — на 15 °). В это время снизятся мощность и экономичность двигателя.

Типы датчиков, конструкция

Датчики детонации бывают двух типов.

Узкополосные или резонансные

Такой тип датчика рассчитан на генерацию напряжения при колебаниях определенного диапазона частот. Т. е. пластина (ее вес, размер, крепление и т. д.) — обеспечивает требуемый уровень напряжения только в определенном диапазоне частот.

Всё это рассчитано под поршневую группу двигателя. Отсюда и разные номера датчиков на разных моторах — диаметр поршней отличается — датчики детонации тоже будут разные.

Широкополосные

Данные датчики регистрируют колебания в более широком диапазоне. Они дешевле, надёжнее, но обработка их сигнала более сложная.

Внутри ДД находится тороидальный пьезокерамический элемент с прикрепленной массой. Корпус реагирует на вибрацию, вызванную детонацией двигателя, в свою очередь вызывая движение в пьезокерамическом элементе, который генерирует электрический сигнал. Этот сигнал используется модулем управления двигателя.

Где находится датчик детонации

Датчик детонации установлен на блоке цилиндров или головке цилиндров (как показано на рисунке) ниже впускного коллектора.







В зависимости от конструкции ДД крепиться болтом к двигателю или вкручивается в него. Например, на 4-цилиндровом двигателе датчик обычно установлен между 2 и 3 цилиндром.

На четырехцилиндровых двигателях используется один датчик детонации, так как он может легко контролировать работу всех цилиндров. По мере увеличения количества цилиндров требуется больше датчиков.

Чаще всего датчики детонации разбиты на группы. Например, на шестицилиндровом двигателе датчик 1 может соответствовать цилиндрам 1–3, а датчик 2 — цилиндрам 4–6.

Читайте подробнее: Что такое Банк 1 и Банк 2, Датчик 1 и Датчик 2 (Bank 1, Bank 2, Sensor 1, Sensor 2)

Признаки неисправности

Вот некоторые из наиболее распространенных признаков неисправности датчика детонации, на которые следует обратить внимание.

Контрольная лампа Check Engine

Один из первых симптомов, который вы можете заметить, — это загорание контрольной лампы Check Engine на приборной панели. Вы должны серьезно отнестись к этому раннему предупреждению и осмотреть свой автомобиль, прежде чем проблема усугубится.

Конечно, есть много причин, по которым может загореться Check Engine, и неисправный ДД — одна из них. Независимо от причины, вы не должны игнорировать её слишком долго, иначе это может иметь плачевные последствия для двигателя.

Громкие звуки из двигателя

Когда датчик детонации начинает работать со сбоями, вы слышите громкие звуки, исходящие от двигателя, которые напоминают стук. Чем дольше вы не решите эту проблему, тем громче будут эти звуки.

Этот шум возникает из-за неправильного воспламенения топливно-воздушной смеси внутри цилиндра.

Высокий расход топлива

Если вы заметили, что проезжаете меньше километров за 1 л, то причиной этому может быть неисправный датчик детонации. Опять же, есть много причин, по которым у вас может быть высокий расход топлива.

Но если есть другие симптомы в сочетании с увеличившемся расходом топлива, то это ещё один повод полагать, что ДД неисправен.

Плохое ускорение

Когда вы нажимаете на педаль газа, а автомобиль не ускоряется так же быстро, как раньше — возможно, неисправный датчик детонации мешает эффективному ускорению. Вы можете быть уверены в этом, если у вас уже проявляются три предыдущих симптома.

Машина дёргается

Худшие симптомы неисправного датчика проявляются при повреждении внутренних деталей двигателя. Если вы позволите этой проблеме обостриться, не заменив неисправный датчик детонации, ваш автомобиль начнет все больше дёргаться.

Может даже появиться запах гари, исходящий от двигателя и попадающий в салон. Любое дальнейшее использование автомобиля в таком состоянии может привести к выходу из строя всего двигателя.

Как проверить датчик детонации, пошаговое руководство

Если ДД выходит из строя, генерируется код неисправности P0324 (неисправность системы контроля детонации) и P0325 (неисправность датчика детонации). Ошибки можно считать самостоятельно с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Сигнал обратной связи от датчика детонации к ЭБУ обеспечивает наиболее оптимальное регулирование угла опережения зажигания, наилучшую производительность системы зажигания, а также предотвращает повреждение двигателя в результате детонации.

Напряжение сигнала переменного тока, генерируемое датчиком, изменяется в зависимости от уровня вибрации двигателя во время работы.

Если датчик детонации неисправен, выполните следующие действия для диагностики.

Шаг 1 — базовая проверка

1. Проверьте, не поврежден ли датчик физически.
2. Проверьте, правильно ли установлен датчик. Если момент затяжки крепления слишком сильный или слишком слабый, будет установлен диагностический код.
3. Проверьте, нет ли на поверхности датчика заусенцев, повреждений и посторонних предметов.
4. Датчик детонации следует держать вдали от шлангов, кронштейнов и проводки двигателя.
5. Если что-то из этого не в порядке, разберитесь с неисправной деталью и переходите к седьмому шагу. Если всё нормально — переходите к следующему шагу.

Шаг 2 — посмотрите обороты двигателя сканером

1. Подключите диагностический прибор к разъёму OBD-2.
2. Поверните ключ зажигания в положение «ON».
3. Выберите «Двигатель» / «Чтение потока данных» / «Сигнал датчика детонации 1».
4. Запустите двигатель и доведите его до нормальной рабочей температуры.
5. Диагностический прибор должен считывать нормальные обороты двигателя.

Шаг 3 — проверьте сопротивление внутреннего резистора

Данный шаг предназначен для датчиков с внутренним резистором. Зависит от модели автомобиля.

1. Поверните ключ зажигания в положение «OFF».
2. Отсоедините разъём проводов от датчика.
3. Измерьте значение сопротивления внутреннего резистора (стандартное значение сопротивления: 49–100 кОм).
4. Подсоедините разъем жгута проводов датчика.

Если значение сопротивления ненормальное, замените датчик детонации и перейдите к шагу 7. Если с сопротивлением всё нормально, переходите к следующему шагу.

Шаг 4 — проверьте напряжение от датчика

1. Отключите зажигание.
2. Отсоедините разъем от датчика.
3. Открутите болт крепления, снимите датчик с двигателя.
4. Возьмите электронный мультиметр и переведите его на измерение постоянного напряжения (DC), на минимальный предел измерения (200 mV).
5. Подключите мультиметр к датчику, лучше использовать зажимы типа «крокодил».
6. Возьмите гаечный ключ. Несильно постукивая по датчику, наблюдайте за изменением напряжения на мультиметре. Так же ДД можно зажать в тиски и ударять по ним, не боясь повредить датчик.

Если напряжение на мультиметре не изменяется, скорее всего датчик неисправен и требует замены.

Шаг 5 — проверьте проводку от датчика до ЭБУ

1. Отключите зажигание.
2. Отсоедините разъем от датчика.
3. Отсоедините разъем жгута проводов ЭБУ.
4. На монтажной схеме для своего автомобиля найдите контакты ДД на колодке проводов контроллера.
5. Измерьте сопротивление 1 провода.
6. Измерьте сопротивление 2 провода.

Сопротивление должно быть менее 0,5 Ом. Если прибор показывает «OL», значит в цепи есть обрыв, который нужно устранить.

Шаг 6 — проверьте цепь питания ЭБУ

1. Проверьте цепь питания ЭБУ.
2. Проверьте цепь заземления ЭБУ.

Шаг 7 — сбросьте ошибку OBD-2

1. Подключите диагностический сканер.
2. Поверните ключ зажигания в положение «ON».
3. Удалите код неисправности.
4. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут.
5. Покатайтесь не менее 10 минут.
6. Считайте ошибки с блока управления ещё раз, чтобы убедится, что неисправность не возвращается.

Видео о том, как проверить датчик детонации.

Вывод

ДД используется для определения состояния детонации в двигателе. ЭБУ использует этот сигнал для управления моментом зажигания.

Датчик детонации обычно устанавливают на блоке или головке блока цилиндров. Датчики бывают узкополосные (резонансные) и широкополосные.

Проверка датчика детонации обычно включает в себя: считывание данных обратной связи датчика, проверку рабочего напряжения, проверку проводки между датчиком и ЭБУ, измерение сопротивления датчика и т. д.

Как выбрать датчик детонации | Новости автомира

Как говорят некоторые водители, в случае одной из неисправностей двигателя «стучат пальцы». Так описывается детонация топливной смеси – крайне неприятная вещь, от которой не застрахован ни один мотор. Речь идет о детонации с высокоскоростным движением фронта пламени (скорость часто превышает 2000 м/с) и сопутствующими этому нагрузками на стенки цилиндров, на ГБЦ и поршни. Было найдено простое и элегантное решение – установить датчик детонации, который бы работал в паре с контролирующей электроникой. Автопроизводители уделяют немало внимания этой маленькой детали. И действительно, если она исправно работает, сам двигатель реже выходит из строя и может полностью реализовать свой потенциал. Конечно, это решает только одну проблему, однако мы подробно остановимся на явлении детонации и способах ее предотвращение. Также мы дадим автолюбителям несколько полезных рекомендаций по выбору датчика детонации, расскажем о его устройстве и типичных «болезнях».

Насколько устройство необходимо

Датчик детонации является акселерометром. Акселерометром называется то устройство, которое может воспринять и преобразовать энергию колебаний автомобильных блоков цилиндра (т.е. механическую энергию) в импульсы электричества. Само устройство на карбюраторные ДВС заводах-изготовитель не ставит – только на

инжекторные. В старых авто без ЭБУ опережение зажигания может быть скорректировано вручную за счет проворота специальной крышки. Так можно ориентируясь на октановое число залитого бензина снизить риск детонации. Ниже мы рассмотрим некоторые способы защиты своего двигателя от данного явления, не касаясь темы датчиков. Однако уже указанный способ защитить двигатель от микровзрывов высокой надежностью не отличается.

В тандеме со всеми современными датчиками детонации работает электронный блок. Как и многие другие электронные элементы автомобиля, датчик лишь подает блоку информацию, а тот, в свою очередь, отдает команды нескольким узлам системы. Дабы топливно-воздушная смесь несанкционированно не детонировала, электроника будет оперативно изменять угол опережения зажигания, а также регулировать состав смеси. Различают 2 типа подобных датчиков:

1. Широкополосный тип, отличающийся высокой чувствительностью. Он передает блоку управления весь спектр шумов, в котором по ходу непрерывного анализа выявляется шум, соответствующий детонации топлива. Устройство исполнено в виде шайбы с находящейся на ней фишкой на два контакта;
2. Резонансный тип, который настроен производителем на частоту микровзрыва. Он подает сигнал ЭБУ только тогда, когда этот самый взрыв обнаруживается. В среде автомобилистов его называют бочонком. Сегодня данный тип считается устаревшим.

Запчасти на Renault kangoo

Датчик детонации

KANGOO minivan (KC0) (03.98 — 02.08)

Запчасти на Mercedes vito

Датчик детонации

VITO van (638) (03.97 — 07.03)

Исправный датчик детонации гарантирует экономичную работу двигателя. Кроме того, в случае исправности всех узлов ДВС сможет реализовать свою максимальную мощность.

О вероятности детонации

Частота детонации коррелирует с тремя основными вещами. Вот они:

• Состав бензина. В современных автомобилях высоко требование к октановому числу, и это неспроста. Данное число как раз описывает способность горючего не детонировать. Все знают и говорят о том, что качественное топливо положительно сказывается на функционировании двигателя и продолжительно его «жизни». Они абсолютно правы, но мы хоть немного раскроем, почему это так. Во-первых, хорошее топливо не будет расходовать ресурсы фильтров с экстремальной скоростью. Во-вторых, оно реже детонирует, тем самым минимизируя нагрузки на металлическую начинку мотора. Как видите, сплошная экономия средств в перспективе долгосрочного пользования автомобилем;
• Условия работы двигателя. Детонация происходит чаще при определенных нагрузках, выбранных передачах и при сгорании топливной смеси неправильного состава;
• Конструктивные особенности моторов. Многие современные автомобили ездят только на 95 и 98 бензине, так как их двигатели имеют большую степень сжатия. Соответственно, возрастает риск детонации, который компенсируется высокой стойкостью топлива к самовоспламенению при резком сжатии. Также важна формы камер сгорания и днищ поршней, нынешнее расположение свечей зажигания. Всегда актуальное правило: заливайте бензин с тем октановым числом, что указано производителем автомобиля на люке топливного бака.

К счастью, автолюбителям не нужно для пользования транспортом держать в голове всего нюансы его конструкции. Специализированной датчик решает проблему детонации. Важно лишь следить за исправностью его работы. Но все же разобраться с принципом его работы не помешает.

Как это устроено

Взглянув на датчик детонации в разрезе, вы увидите следующие элементы: пьезоэлектрическая пластина, пружина, сигнальный провод , тонкая оплетка, резистор. Как только мотор выдает большие механические колебания, на концах данной пластины начинает действовать напряжение. В блоке управления зафиксированы значения безопасного напряжения, которое выдает датчик по ходу работы мотора без риска детонации. Как только порог превышается, блок дают команду на уменьшение угла опережения зажигания.

Такие датчики являются довольно простыми электрическими устройствами. Не оказывают на их работу серьезного влияния внешние условия. Расположение роли тоже не играет — датчики ставят как в передней части мотора, так и в задней.

Отметим также, что детонацией специалисты привыкли называть не только явление несанкционированного взрыва топлива в цилиндрах. Этим термином также обозначают тот электрический импульс, который создается при зажигании.

Основные неисправности датчиков детонации

Перво-наперво водителю стоит обращать внимание на лампочку «Check» на панели. Если она загорелась, нужно проверить двигатель в любом случае. Лампочка указывает на самые разные неисправности деталей двигателя, так что с проблемами уже будет разбираться специалист на СТО. Однако некоторые вещи могут указать водителю на неисправность датчика детонации еще до поездки к мастеру. Вот те самые указатели:

1. Двигатель сильно шумит при работе;
2. Начала теряться мощность двигателя;
3. Двигатель периодически или постоянно троит при работе на низких оборотах;
4. Ухудшилась динамика разгона транспортного средства;
5. Ощутимо увеличился расход топлива.

Первичную картинку ситуации дополнит диагностическое оборудование. К примеру, ошибка P0327 указывает на слишком низкий уровень сигнала, а вот P0328 – на слишком высокий. При этом ошибки проявляются и после их сбрасывание в среднем каждые 10 километров пробега. Возможно, некоторые водители с таким сталкивались. Если проблему игнорировать, сиюминутных последствий не будет. Автомобильный ЭБУ будет стараться решить проблему: если в одном из цилиндров обнаружилась детонация, то будет выставлено наибольшое опережения зажигания. Режим работы двигателя заведомо не оптимален. Как результат, снизится мощность и увеличится расход.

Узнать о последствиях частых детонаций можно за осмотром мотора. Во-первых, прогорают днища поршней, равно как и клапаны в целом. Во-вторых, все детали кривошипно-шатунного механизма изнашиваются в ускоренном темпе, как если бы автомобиль эксплуатировался дольше, чем это происходило в действительности. Категорически не рекомендовано закрывать глаза на те вещи, что указывают на детонацию топливной смеси.

Перспективы ремонта

В случае неисправности ДД специалисты на станциях техобслуживания сначала проверяют всю проводку до датчика детонации на предмет обрыва. Если проблема крылась в устройстве, его предлагают заменить. Однако есть одна особенность, которой обладает большинство установленных на азиатские и европейские автомобили датчиков детонации.

Пьезоэлектрическая пластина выходит из строя в очень редких случаях. Корпус датчика имеет специальное наполнение, которое со временем плавится и оголяет пластину. Пластина такое испытание выдерживает, а вот подключенный параллельно к ней добавочный резистор нет. Его сопротивление в большинстве случаев равняется 560 КОм. Эта величина нелинейно меняется в зависимости от температуры. К тому же со временем резистор покрывается ржавчиной. ЭБУ проверяет наличие датчика по наличию сопротивления на нем, однако, пьезоэлектрическая пластина имеет близкое к бесконечности сопротивление. Следовательно, «прозванивает» автоматика упомянутый резистор. Если он вышел из строя, блок управления перестает реагировать на датчик и игнорирует сигнал с пластины. Очевидно, проблема не в датчике целиком, а только в элементе, который налаживает с блоком управления обратную связь.

Ремонт датчика детонации возможен, но дает результат не всегда. В домашних условиях в корпусе проделывается отверстие, удаляется наполнение из компаунда (часто его называют просто «смолой») и шприцом вводится высокотемпературный герметик-прокладка, как-то красный герметик фирмы ABRO, до самых краев корпуса. Возможно, перед этим придется поработать паяльником и аккуратно счистить зубной щеткой пятна ржавчины. Если электронная начинка датчика не была сильно поражена коррозией, устройство после оперативного вмешательства владельца авто будет долго функционировать без появления критических изменений выходного сигнала. Обратно датчик ставится с усилием порядка 19-20 нМ.

Другие способы предотвратить детонацию

Хоть речь и шла о датчиках, автолюбителям кроме устройства их работы и влияния на частоту несанкционированных детонаций топлива стоит знать и о других способах сохранить свой двигатель в целостности.

Выше мы указали основные причины детонации. Теперь поговорим о том, как продлить жизнь автомобильного мотора и применить новые знания на практике. Мы считаем это важным потому, что не все автомобили оснащены датчиками детонации и современной электроникой, которая регулирует работу двигателя. Но ведь с проблемой детонации может столкнуться каждый водитель. Вам стоит знать следующее:

• Если детонация началась после заправки новым топливом, старый бензин (солярка) сливается и заливается новое топливо. Заправляться на предыдущей АЗС больше не стоит;
• Удаляется нагар в цилиндрах, что позволяет уменьшить степень сжатия и серьезно улучшить отвод тепла. Все моторы имеют функцию естественной самоочистки. На пустой дороге двигателю дают максимальную нагрузку на 2-5 минут. Специалисты рекомендуют делать это несколько раз в день. К слову, когда выхлоп автомобилей на дизеле стал насыщенно-черный или имеет зеленоватый оттенок, такой прогон ничего дает – требуется замена поршневой группы;
• Проверяется состояние элементов системы охлаждения мотора, в частности радиатора и вентилятора. Радиатор необходимо чистить хотя бы раз в год, а желательно чаще;
• Проверяется состоянием высоковольтных проводов и свечей зажигания. Если есть повод грешить на последние, стоит проконсультироваться со специалистом. Возможно, свечи были подобраны неправильно и провоцируют детонацию из-за раннего зажигания;
• Регулируется угол опережения зажигания. После этого нужно выйти на дорогу, набрать скорость 40-50 км/ч, после чего нажать на педаль акселератора;
• В бензин добавляются присадки вроде Castrol TBE. Отметим лишь, что серьезного эффекта это дает не всегда, но все же улучшает детонационную стойкость заливаемого бензина. Благодаря такой присадке машина будет лучше заводиться, но стучать «пальцы» все же продолжат, пусть и не так часто.

Резюмируя советы многих автомобилистов, для снижения частоты детонаций мы настоятельно рекомендуем делать следующее: своевременно менять или ремонтировать вышедший из строя датчик детонации, заменить старые свечи на более качественные и адаптированные под работу с вашим двигателем и заправляться подходящим топливом.

Как выбрать датчик детонации

Правильно подобранный датчик детонации связывает управляющую электронику автомобиля и двигатель. Если электроника не будет должным образом регулировать работу последнего, водитель сразу отметит потерю мощности, ухудшение динамики и повышение расхода топлива. Яркий пример: неправильно подобранный датчик дает низкий уровень сигнала (хоть и новый), а бортовой компьютер выдает ошибку P0327. Если верить статистике, с подобным сталкиваются покупатели датчиков фирмы Bosch. Соответствие штатной детали и покупаемой для дальнейшей установки новой должно быть полным.

Правильнее всего будет искать датчик по VIN-коду своего транспорта. Найденная таким образом запчасть встанет на автомобиль как родная. К тому же именно так можно быстрее всего найти оригинальный датчик, который будет исправно служить весь жизненный цикл авто.

Другой вариант: искать запчасти по техническим данным транспортных средств. На датчики детонации правило также распространяется. Нужно учитывать марку, модель, параметры двигателя, годы выпуска. Риск ошибиться есть, но он сводится к минимуму, если вы собираетесь искать датчик детонации в официальном магазине или через проверенный электронный каталог, а также изучите отзывы других автомобилистов. При этом вы быстро сможете подобрать коды ближайших аналогов, которые смогут выступить в качестве замены старого изношенного устройства.

Экскурс по брендам

Рекомендуем брать OEM-запчасть, особенно если у вас новая иномарка. Качество исполнения запчасти будет максимально высоким. И это отнюдь не пустая трата денег. Когда все узлы двигателя и системы охлаждения исправны, датчик детонации не выходит из строя в принципе. А если это оригинал для конкретной модели, то ЭБУ будет принимать и анализировать реальный сигнал, тем самым сводя к минимуму частоту детонаций топлива.

Так как оригиналы стоят немалых денег, имеет смысл взять аналог. Рекордно высокими ценами здесь могут похвастать датчики для автомобилей марок Mazda, Lexus и Mitsubishi. Конечно, оригиналы по качеству исполнения дают фору любым, даже самым дорогим альтернативам. Если вы решились на покупку аналога, ищите датчики вот этих фирм: Bosch, SWAG, а также Behr/Hella (Германия), NGK (Япония)

Доступные в плане цены запчасти предлагает Amulet (Польша), Meyle, Febi (Германия), FAE (Испания). Правда, по качеству исполнения и времени эксплуатации они отличаются от перечисленных выше вариантов в худшую сторону.

В контексте покупки описываемой запчасти, советуем отдавать предпочтение только дорогостоящим аналогам и оригиналам для вашей марки авто – такие изделия служат в десятки раз дольше дешевок от малоизвестных производителей.

Вывод

Датчик детонации – одно из простых, но очень эффективных решений, которое повсеместно используется в электронных системах защиты двигателя от самовоспламенения топлива. С таким датчиком электроника сама может решить проблему детонации, тем самым улучшив поведение двигателя и уменьшив износ поршней, ГБЦ и самих цилиндров. Можем также отметить серьезное уменьшение расхода топлива после замены старого неисправного датчика на новый. Так что ДД нельзя назвать неэффективным устройством за большие деньги. Напротив, с ним можно смело реализовывать весь потенциал инжекторных двигателей. Многие инженеры признают простоту и изящность этого устройства, способного работать практически в любых условиях при тесном сотрудничестве с ЭБУ. Так что если на вашем автомобиле стоит датчик детонации и вы недовольны его работой, стоит провести его ремонт самостоятельно или купить ему замену, ведь это стоит каждой потраченной копейки.

Сегодня вы можете найти много хороших аналогов немецкого и японского производства, которые будут служить вам верой и правдой долгое время. Рискнем даже предположить, что единоразовой установки нового высококачественного датчика будет достаточно, чтобы вы больше не вспоминали о связанных с ним неполадках весь дальнейший период эксплуатации авто.

назначение, конструкция, где находится, проверка

Что такое детонация?

В бензиновых двигателях для воспламенения топливовоздушной смеси используются свечи зажигания. Пламя непрерывно распространяется в топливовоздушной смеси.

Во время распространения пламени, если давление повышается ненормально, смесь в некоторых случаях будет возгораться самостоятельно, не дожидаясь достижения пламени, вызывая мгновенное взрывное возгорание. Это явление называется детонацией.

В то время как нормальная скорость распространения фронта пламени составляет около 30 м/с, при детонации пламя распространяется в десятки раз быстрее — до 2000 м/с.

Детона́ция (от фр. détoner — «взрываться» и лат. detonare — «греметь») — режим горения, при котором по веществу распространяется ударная волна.

Сгорание в двигателе — сложный процесс, поэтому требует довольно точной конструкции и контроля. Небольшая ошибка управления или отклонение от нормы вызовут ненормальное сгорание. Детонация — ненормальное сгорание.

Проще говоря, детонация — воспламенение смеси в ненужный момент времени (как правило раньше положенного) в неправильном месте.

Для чего нужен датчик детонации

Проще говоря, датчики детонации (ДД) — это датчики вибрации, которые хорошо подходят для обнаружения структурных акустических колебаний. Это может происходить при преждевременном зажигании или непреднамеренном возгорании смеси.

ДД это своеобразный микрофон, с помощью которого блок управления (ЭБУ) «слушает» двигатель. Датчик преобразует детонацию двигателя в электрический сигнал. Контроллер использует этот сигнал для противодействия детонации с помощью регулировки угла опережения зажигания.

Как только детонация обнаружена, ЭБУ будет постепенно задерживать зажигание до тех пор, пока детонация не будет устранена. После того, как детонация устраняется и не возникает снова, ЭБУ будет постепенно восстанавливать исходную синхронизацию зажигания. Это называется управление с замкнутым контуром и обратной связью.

Таким образом, датчик детонации — это специальный «микрофон» для ЭБУ, который выполняет роль обратной связи при регулировании момента зажигания.

Когда есть неисправность в ДД, вышеупомянутое управление с обратной связью не работает. Чтобы избежать повреждений, вызванных детонацией двигателя, ЭБУ сохранит соответствующий код неисправности и задержит опережение зажигания каждого цилиндра на определенное значение (Toyota задерживает на 8 °, Volkswagen — на 15 °). В это время снизятся мощность и экономичность двигателя.

Типы датчиков, конструкция

Датчики детонации бывают двух типов.

Узкополосные или резонансные

Такой тип датчика рассчитан на генерацию напряжения при колебаниях определенного диапазона частот. Т. е. пластина (ее вес, размер, крепление и т. д.) — обеспечивает требуемый уровень напряжения только в определенном диапазоне частот.

Всё это рассчитано под поршневую группу двигателя. Отсюда и разные номера датчиков на разных моторах — диаметр поршней отличается — датчики детонации тоже будут разные.

Широкополосные

Данные датчики регистрируют колебания в более широком диапазоне. Они дешевле, надёжнее, но обработка их сигнала более сложная.

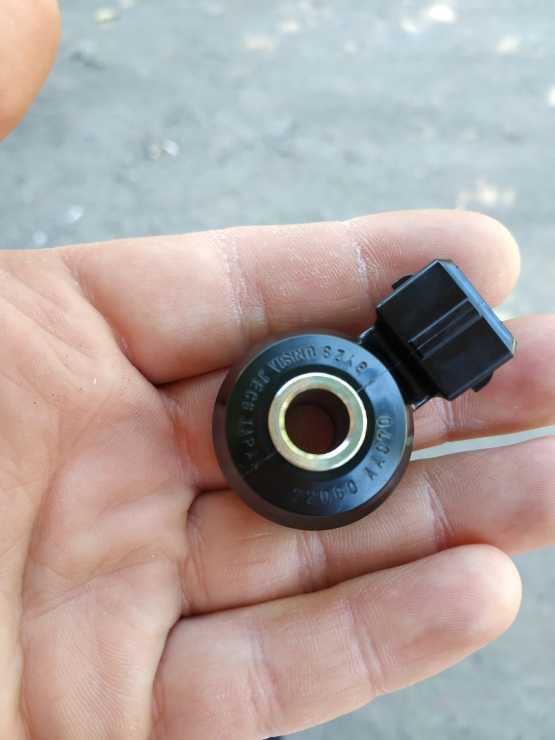

Внутри ДД находится тороидальный пьезокерамический элемент с прикрепленной массой. Корпус реагирует на вибрацию, вызванную детонацией двигателя, в свою очередь вызывая движение в пьезокерамическом элементе, который генерирует электрический сигнал. Этот сигнал используется модулем управления двигателя.

Виды датчиков

Существует два типа датчиков детонации:

1. Широкополосные.
2. Резонансные.

Наиболее распространены широкополосные датчики детонации, устройство и принцип работы которых были описаны выше. Как правило, они имеют округлую форму с отверстием посередине для крепления к блоку.

Резонансные похожи на датчики давления масла с креплением в виде резьбового штуцера. Они настроены не на уровень вибрации, а на частоту микровзрывов в камере сгорания. В случае их обнаружения электрический сигнал передается контроллеру. У каждого двигателя своя частота микровзрыва, которая во многом зависит от диаметра поршней.

Где находится датчик детонации

Датчик детонации установлен на блоке цилиндров или головке цилиндров (как показано на рисунке) ниже впускного коллектора.

В зависимости от конструкции ДД крепиться болтом к двигателю или вкручивается в него. Например, на 4-цилиндровом двигателе датчик обычно установлен между 2 и 3 цилиндром.

На четырехцилиндровых двигателях используется один датчик детонации, так как он может легко контролировать работу всех цилиндров. По мере увеличения количества цилиндров требуется больше датчиков.

Чаще всего датчики детонации разбиты на группы. Например, на шестицилиндровом двигателе датчик 1 может соответствовать цилиндрам 1–3, а датчик 2 — цилиндрам 4–6.

Читайте подробнее: Что такое Банк 1 и Банк 2, Датчик 1 и Датчик 2 (Bank 1, Bank 2, Sensor 1, Sensor 2)

Как понять, что датчик сломан

Такой датчик, как правило, устанавливают в автомобили, которые имеют электронную схему управления. В случае неисправности на приборной панели датчик попросту начинает проявлять активность. Признаком неисправности является возникновение надписи Check engine.

Когда датчик приходит в неисправность, существенно ухудшается разгон автомобиля. Машина продолжает заводиться, но эффективность работы существенно падает. Также во время оборотов ниже 1000 прослеживается вибрация, а количество дыма при выхлопе увеличивается.

Признаки неисправности

Вот некоторые из наиболее распространенных признаков неисправности датчика детонации, на которые следует обратить внимание.

Контрольная лампа Check Engine

Один из первых симптомов, который вы можете заметить, — это загорание контрольной лампы Check Engine на приборной панели. Вы должны серьезно отнестись к этому раннему предупреждению и осмотреть свой автомобиль, прежде чем проблема усугубится.

Конечно, есть много причин, по которым может загореться Check Engine, и неисправный ДД — одна из них. Независимо от причины, вы не должны игнорировать её слишком долго, иначе это может иметь плачевные последствия для двигателя.

Громкие звуки из двигателя

Когда датчик детонации начинает работать со сбоями, вы слышите громкие звуки, исходящие от двигателя, которые напоминают стук. Чем дольше вы не решите эту проблему, тем громче будут эти звуки.

Этот шум возникает из-за неправильного воспламенения топливно-воздушной смеси внутри цилиндра.

Высокий расход топлива

Если вы заметили, что проезжаете меньше километров за 1 л, то причиной этому может быть неисправный датчик детонации. Опять же, есть много причин, по которым у вас может быть высокий расход топлива.

Но если есть другие симптомы в сочетании с увеличившемся расходом топлива, то это ещё один повод полагать, что ДД неисправен.

Плохое ускорение

Когда вы нажимаете на педаль газа, а автомобиль не ускоряется так же быстро, как раньше — возможно, неисправный датчик детонации мешает эффективному ускорению. Вы можете быть уверены в этом, если у вас уже проявляются три предыдущих симптома.

Машина дёргается

Худшие симптомы неисправного датчика проявляются при повреждении внутренних деталей двигателя. Если вы позволите этой проблеме обостриться, не заменив неисправный датчик детонации, ваш автомобиль начнет все больше дёргаться.

Может даже появиться запах гари, исходящий от двигателя и попадающий в салон. Любое дальнейшее использование автомобиля в таком состоянии может привести к выходу из строя всего двигателя.

Чем опасно детонационное сгорание и что его может вызвать

Детонация в моторе представляет собой неконтролируемое сгорание топливно-воздушной смеси в цилиндрах двигателя. Такое нарушение способно провоцировать «мини-взрывы». Ещё раз повторюсь: если топливо в камерах перерабатывается правильно, скорость распространения пламени не превышает 30 м/с. При детонации показатель заметно увеличивается в отдельных, буквально критических ситуациях достигает 2500 м/с. Такие нагрузки на цилиндры и поршневую группу приводят к серьезной поломке через 5-6 тыс. км. Именно предотвращение таких ситуаций и обеспечивает датчик.

Частота и риски возникновения детонации при работе ДВС находятся в прямой зависимости от трех основных факторов:

1. Состав бензина. Первый и самый главный показатель. Современные двигатели особенно чувствительны к октановому числу топлива и это можно легко объяснить. Именно этот показатель прямо отображает способность жидкости не провоцировать детонацию. Качественное топливо заметно продлевает срок службы мотора и отдельных его модулей. Хороший бензин не будет расходовать ресурс используемых фильтров слишком интенсивно, что приведет к меньшему негативному влиянию на металлические части двигателя.


   Некачественный бензин может вызвать детонацию

2. Условия работы ДВС. Часто детонация случается, когда мотор работает под определенными нагрузками на отдельных передачах, когда при сгорании образуется ТВС с неправильными пропорциями.
3. Некорректные параметры зажигания (угол опережения и момент подачи топливной смеси).
4. Экстремальные нагрузки при малых оборотах мотора.
5. Нарушения работы системы охлаждения. В этом случае происходит сильный нагрев деталей мотора и воспламенение от нагара.
6. Конструктивные особенности ДВС. Часто машины могут ездить только на 95 или 98 бензине. Это объясняется тем, что двигатели имеют максимальную способность к сжатию. При применении некачественной ТВС возрастает вероятность детонации. Не менее важна форма камеры сгорания и днища поршней, расположение свечей зажигания. Чтобы не провоцировать поломки, стоит использовать горючее с указанным производителем октановым числом. Эта информация есть на лючке топливного бака. При этом опасно заливать не только 92 вместо рекомендуемого 95, но и 98.

Соизмерить все риски, возникающие при использовании транспортного средства – просто невозможно. Именно поэтому на помощь приходят датчики. Отдельный модуль оценивает риск детонации и контролирует работоспособность мотора. Чтобы суметь своевременно обнаружить проблему, стоит внимательно рассмотреть его конструкцию и разобраться с принципом работы.

Влияет ли датчик детонации на расход топлива? Однозначно, да. При выходе из строя интенсивность затрат горючего возрастает.

Удар волны принимают стенки камер цилиндра, которые не могут полностью снизить силу детонации и защитить другие элементы от массированной ударной волны, соответственно энергия выйдет за их пределы, оставив разрушающий след. Что будет, если не работает датчик детонации? Все ближайшие элементы получат серьёзную нагрузку, связанную с нисходящей волной.

Ещё одна хорошая статья: Что такое круиз контроль в автомобиле: зачем нужен, принцип работы, виды, плюсы и минусы, видео

Последствия детонации двигателя

Со временем детонационные взрывы приводят к оплавлению дна поршня и прогоранию клапанов. В моторе могут проявляться стуки, шумы, увеличится его рабочая температура. Это связано с многократной ударной деформацией и перегревом. Не исключено появление неисправностей во всех узлах, находящихся в непосредственной близости от ударной волны. Подобным воздействием система расшатывается, ускоряется ее износ.

Если появились признаки выхода из строя датчика, следует провести проверку. Если она подтвердит неисправность, показана замена модуля. В этом случае придётся потратиться на дорогой и сложный ремонт.

Самая главная опасность неисправности датчика детонации в том, что даже его полный выход из строя не повлияет на остановку ДВС. Мотор продолжит свою работу, это быстро приведёт к его износу, как будто он работает дольше, чем в действительности.

Как проверить датчик детонации, пошаговое руководство

Если ДД выходит из строя, генерируется код неисправности P0324 (неисправность системы контроля детонации) и P0325 (неисправность датчика детонации). Ошибки можно считать самостоятельно с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Сигнал обратной связи от датчика детонации к ЭБУ обеспечивает наиболее оптимальное регулирование угла опережения зажигания, наилучшую производительность системы зажигания, а также предотвращает повреждение двигателя в результате детонации.

Напряжение сигнала переменного тока, генерируемое датчиком, изменяется в зависимости от уровня вибрации двигателя во время работы.

Если датчик детонации неисправен, выполните следующие действия для диагностики.

Шаг 1 — базовая проверка

1. Проверьте, не поврежден ли датчик физически.

2. Проверьте, правильно ли установлен датчик. Если момент затяжки крепления слишком сильный или слишком слабый, будет установлен диагностический код.
3. Проверьте, нет ли на поверхности датчика заусенцев, повреждений и посторонних предметов.
4. Датчик детонации следует держать вдали от шлангов, кронштейнов и проводки двигателя.
5. Если что-то из этого не в порядке, разберитесь с неисправной деталью и переходите к седьмому шагу. Если всё нормально — переходите к следующему шагу.

Шаг 2 — посмотрите обороты двигателя сканером

1. Подключите диагностический прибор к разъёму OBD-2.
2. Поверните ключ зажигания в положение «ON».
3. Выберите «Двигатель» / «Чтение потока данных» / «Сигнал датчика детонации 1».
4. Запустите двигатель и доведите его до нормальной рабочей температуры.
5. Диагностический прибор должен считывать нормальные обороты двигателя.

Шаг 3 — проверьте сопротивление внутреннего резистора

Данный шаг предназначен для датчиков с внутренним резистором. Зависит от модели автомобиля.

1. Поверните ключ зажигания в положение «OFF».
2. Отсоедините разъём проводов от датчика.
3. Измерьте значение сопротивления внутреннего резистора (стандартное значение сопротивления: 49–100 кОм).
4. Подсоедините разъем жгута проводов датчика.

Если значение сопротивления ненормальное, замените датчик детонации и перейдите к шагу 7. Если с сопротивлением всё нормально, переходите к следующему шагу.

Шаг 4 — проверьте напряжение от датчика

1. Отключите зажигание.
2. Отсоедините разъем от датчика.
3. Открутите болт крепления, снимите датчик с двигателя.
4. Возьмите электронный мультиметр и переведите его на измерение постоянного напряжения (DC), на минимальный предел измерения (200 mV).
5. Подключите мультиметр к датчику, лучше использовать зажимы типа «крокодил».
6. Возьмите гаечный ключ. Несильно постукивая по датчику, наблюдайте за изменением напряжения на мультиметре. Так же ДД можно зажать в тиски и ударять по ним, не боясь повредить датчик.

Если напряжение на мультиметре не изменяется, скорее всего датчик неисправен и требует замены.

Шаг 5 — проверьте проводку от датчика до ЭБУ

1. Отключите зажигание.
2. Отсоедините разъем от датчика.
3. Отсоедините разъем жгута проводов ЭБУ.
4. На монтажной схеме для своего автомобиля найдите контакты ДД на колодке проводов контроллера.

5. Измерьте сопротивление 1 провода.
6. Измерьте сопротивление 2 провода.

Сопротивление должно быть менее 0,5 Ом. Если прибор показывает «OL», значит в цепи есть обрыв, который нужно устранить.

Шаг 6 — проверьте цепь питания ЭБУ

1. Проверьте цепь питания ЭБУ.
2. Проверьте цепь заземления ЭБУ.

Шаг 7 — сбросьте ошибку OBD-2

1. Подключите диагностический сканер.
2. Поверните ключ зажигания в положение «ON».
3. Удалите код неисправности.
4. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут.
5. Покатайтесь не менее 10 минут.
6. Считайте ошибки с блока управления ещё раз, чтобы убедится, что неисправность не возвращается.

Видео о том, как проверить датчик детонации.

Вывод

ДД используется для определения состояния детонации в двигателе. ЭБУ использует этот сигнал для управления моментом зажигания.

Датчик детонации обычно устанавливают на блоке или головке блока цилиндров. Датчики бывают узкополосные (резонансные) и широкополосные.

Проверка датчика детонации обычно включает в себя: считывание данных обратной связи датчика, проверку рабочего напряжения, проверку проводки между датчиком и ЭБУ, измерение сопротивления датчика и т. д.

Предыдущая запись Ошибка P0327 — низкий уровень сигнала датчика детонации

Следующая запись Ошибка P0404 — Сигнал рециркуляции отработавших газов вне рабочего диапазона

От чего зависит появление детонации

В основе появление детонационного сгорания часто лежат три основных фактора:

1. Качество бензина и его октановое число. Чем выше октановое число, тем больше его детонационная стойкость.
2. Конструктивные особенности двигателя, которые выражаются в геометрии камеры сгорания, степени сжатия топливовоздушной смеси, положении свечей и т.д.
3. Условия эксплуатации мотора. В этом случае влияние оказывает текущая нагрузка на двигатель, нагар и степень изношенности мотора в целом.

Устройство и принцип работы датчика детонации, виды датчиков

Нормальная работа автомобильного двигателя редко бывает возможна при нарушении процесса сгорания топлива в его цилиндрах. Что бы топливо сгорало нормально, оно должно иметь подходящее качество, а угол опережения зажигания двигателя должен быть выставлен правильно. Только при наличии этих условий двигатель не перерасходует топливо и может работать в полную силу. Если отсутствует хоть одно условие, не исключена вероятность детонации. Предотвратить это явление помогает автомобильный датчик детонации.

Содержание

1. Детонационное сгорание, что это такое
2. Что способствует возникновению детонации
3. Как действует датчик детонации
4. Какими бывают датчики детонации
5. Основные неисправности датчика
6. Проверка датчика детонации своими руками

Детонационное сгорание, что это такое

Детонацией топливновоздушной смеси в двигателе называют неконтролируемый процесс горения, результатом которого становится «минивзрыв». Если сгорание топлива происходит в нормальном режиме, пламя движется со скоростью примерно 30 м/с. Если возникает детонация, скорость пламени резко возрастает и может достигать 2000 м/с, что приводит к возрастанию нагрузки и ускорению износа поршней и цилиндров. В результате, если автомобиль не оборудован датчиком детонации, ему может понадобиться серьезный ремонт всего через 5-6 тысяч пройденных километров.

Что способствует возникновению детонации

Самыми частыми причинами возникновения детонации топлива являются:

• низкое качество и октановое число бензина: чем меньше октановое число, тем хуже устойчивость к детонации;
• несовершенная конструкция двигателя: детонации могут способствовать особенности строения камеры сгорания, силы сжатия топлива, неудачная компоновка свечей зажигания и многое другое;
• неблагоприятные условия, при которых работает двигатель: нагруженность, общая изношенность, наличие нагара.

Как действует датчик детонации

Датчик детонации функционирует по принципу корректировки угла опережения зажигания до значения, при котором восстанавливается контролируемое сжигание топливновоздушной смеси. Датчик используют на автомобильных двигателях инжекторного типа.

В процессе детонации топлива двигатель начинает сильно вибрировать. Датчик определяет появление детонации именно улавливая вибрации, далее преобразуемые в электрический сигнал.

Основными компонентами датчика являются:

• чувствительный элемент из пьезокерамики;
• резистор;
• изолятор;
• стальной грузик.

От пьезокерамического элемента отходят провода к контактам и стальному грузику. Резистор, регулирующий силу электрического импульса, располагается на выходе. Элементом, который непосредственно воспринимает вибрацию, является грузик — он оказывает давление на пьезоэлемент.

Обычное место расположения датчика детонации — на корпусе мотора, между вторым и третьим цилиндрами. Датчик реагирует не на все вибрации, а лишь на аномальные, то есть, в частотном диапазоне от 30 до 75 Гц.

Выбор такого места расположения датчика обусловлен тем, что оно наиболее благоприятно для корректировки работы каждого цилиндра и расположено вблизи наиболее частых эпицентров детонации.

В момент регистрации вибрации датчиком происходит следующее:

• пьезоэлемент трансформирует энергию вибрации в электричество, возрастающее с усилением амплитуды вибрации;
• при критическом уровне напряжения датчик отправляет на автомобильный компьютер команду о необходимости изменения угла опережения зажигания;
• система управления мотором регулирует подачу топлива и уменьшает промежуток времени перед зажиганием;
• вследствие выполненных операций работа двигателя приходит к нормальному состоянию, восстанавливается контроль за сгоранием топливновоздушной смеси.

Какими бывают датчики детонации

Датчики детонации топлива бывают резонансными и широкополосными.

Широкополосные датчики имеют наибольшее распространение, именно их конструкция и принцип работы были описаны в данной статье. Внешне они выглядят округлыми, по центру имеют имеют отверстие для крепления к двигателю.

Резонансные датчики имеют наружное сходство с датчиками давления масла, у них есть крепление в виде резьбового штуцера. Они фиксируют не вибрацию, а интенсивность микровзрывов внутри камеры сгорания. После обнаружения микровзрывов контроллер получает сигнал от датчика. Показатель частоты микровзрыва у каждого мотора разная и зависит преимущественно от размера поршней.

Основные неисправности датчика

Как правило, при нерабочем состоянии датчика на приборной панели автомобиля загорается индикатор «Check Engine». Данный индикатор может гореть непрерывно или периодически загораться и гаснуть в зависимости от уровня нагрузки. Неисправный датчик детонации не является помехой для работы двигателя, но не сможет предупредить водителя о возникновении детонации и запустить механизм ее ликвидации.

Есть несколько возможных признаков того, что датчик детонации неисправен:

• двигатель очень быстро перегревается, даже если температура снаружи невысока;
• заметное ухудшение мощности и динамики автомобиля при отсутствии каких-либо сигналов о неисправностях;
• рост расхода топлива без очевидных причин;
• возникновение крупного нагара на свечах зажигания.

Проверка датчика детонации своими руками

Если был обнаружен один из вероятных признаков неисправности датчика детонации, следует проверить его работоспособность. Рекомендуется проверять датчик детонации в сервисном центре, но при отсутствии на это времени или мотивации можно проверить датчик самому.

Для начала нужно подготовить мультиметр, выставив на нем тестируемое сопротивление — примерно 2 кОм. Далее следует соединить прибор с датчиком и замерить рабочее сопротивление. Не отключая прибор, слегка постучите чем-то твердым по поверхности корпуса датчика. Если при этом можно увидеть рост значения сопротивления, значит, датчик в норме.

Датчик детонации топлива имеет хоть и небольшую, но важную роль в управлении работой автомобильного двигателя. От работы датчика зависит плавность хода, мощность и динамика автомобиля. Неисправный датчик нетрудно продиагностировать и, если потребуется, самостоятельно заменить.

Неисправности датчика детонации | Car Hobby

— Лучший помощник автолюбителя

Главная > Полезное > Неисправности датчика детонации

И так, датчик детонации — как он устроен, основные его неисправности и как его можно проверить.

Для того, что бы понять неисправности датчика детонации нужно понимать его устройство и принцип работы. Датчик детонации представляет собой ни что иное, как обычный пьезоэлемент, который при деформации способен создавать электрическое напряжение. Т.е. если его сжимать, сгибать или как-то по другому физически воздействовать, то он будет генерировать напряжение, которое и является выходным сигналом датчика. В принципе, на этом об устройстве датчика можно закончить.

Теперь немного о том, какую роль он играет во время работы двигателя автомобиля. Датчик детонации является, если можно так сказать, “ушами” блока управления двигателем. Он слушает, как двигатель работает и выявляет посторонние шумы, в первую очередь, которые возникают при детонации. Детонация, как и другие шумы, имеет свою особую частоту звучания. Датчик слышит эту частоту и посылает сигнал в ЭБУ. ЭБУ в свую очередь видит, что двигатель детонирует и начинает изменять угол опережения зажигания (УОЗ), делая его более поздним. И так будет происходить до тех пор, пока детонация не исчезнет.

И здесь я хочу сделать небольшое замечание — таким же образом ДД может реагировать и на посторонние шумы, такие как треск гранат, вибрации защиты двигателя и прочее. Были ситуации, когда треск от ШРУСа улавливался ДД и двигатель просто переставал нормально ехать, напрочь пропадала динамика. И вот об этом тоже нужно помнить.

Признаки неисправности датчика детонации

Какие признаки неисправности датчика детонации? Во первых, у Вас на панели может загореться “Чек”. По ДД есть 4 ошибки — это P0325, P0326, P0327 и P0328.  Подробно на них останавливаться не будем, так как там хватит информации еще на целую статью. Все эти ошибки говорят о том, что у Вас проблемы с датчиком детонации. Зачастую это окислившиеся контакты, слабая затяжка датчика, обрыв контактов ну или поломка самого датчика.

Также, еще одним признаком поломки датчика детонации является ухудшение динамики автомобиля. Зачастую это проявляется так — Вы едете, все нормально, потом резко двигатель начинает тупить, тяга пропадает, появляется такое ощущение, что сзади автомобиль кто-то держит, и через некоторое время все снова становится нормально.

Помимо ухудшения динамики также может увеличиваться расход топлива. Так как угол опережения зажигания не оптимальный, то для получения прежней мощности двигателю понадобится и больше топлива.

Как проверить датчик детонации

Как проверить датчик детонации. Для начала давайте самый простой способ о котором не сказал только ленивый — легонько постучать по датчику (или около него) во время работы двигателя. Как видим, для этого не нужны никакие приборы и не нужно снимать сам датчик. Запускаем двигатель, делаем повышенные обороты холостого хода (примерно 1.5 — 2 тыс/об), берем обычный гаечный ключ или молоток и легонько стучим по датчику детонации. Двигатель должен каким-то образом отреагировать на наши действия, к примеру, скинуть обороты. Если он это делает, значит будет логичным предположить, что ДД свою функцию выполняет — сигнал в ЭБУ поступает, ЭБУ корректирует УОЗ на что двигатель отвечает изменением оборотов. Как дополнение, можно подключить сканер, к примеру обычную ELMку, и посмотреть как будет изменять УОЗ во время наших действий.

Для второго способа проверки нам уже понадобится мультиметр, а вот сам датчик по прежнему снимать нет необходимости. Устанавливаем прибор в режим измерения сопротивления (2кОм) и подключаем к выводам датчика. Теперь берем все тот же гаечный ключ или молоток и легонько стучим по датчику. Во время удара сопротивление кратковременно должно увеличиться и вернуться в исходное положение. Если сопротивление увеличилось и не вернулось назад — значит датчик “зависает” и его можно считать неисправным. Такие датчики могут быть причиной непонятного провала в тяге о котором я рассказывал выше.

Ну и последний, наверное, самый правильный способ проверки ДД — проверка при помощи осциллографа. Естественно, наверное, у 90% автовладельцев такой штуки нет, однако об этом способе нужно рассказать. У меня, к сожалению, его тоже нет, поэтому покажу на картинках. Также, как и в предыдущем способе подключаем 2 щупа осциллографа к датчику, устанавливаем на осциллографе необходимые параметры, берем все тот же гаечный ключ и легонько стучим по датчику, как видите, без ключа нам вообще никак. У Вас должна получиться похожая осциллограмма. Импульс, полученный во время удара по датчику, должен иметь явно выраженный единичный пик и плавное затухание. Если пиков будет несколько или он будет иметь зазубрены, то такой датчик лучше заменить на новый.

Ну а если читать Вам все это лень, можете посмотреть видео о датчике детонации:

Что такое датчик детонации?

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Есть миллион и одна вещь, которая может выйти из строя с двигателем автомобиля. В прежние времена только владелец и/или технический специалист должны были решать возможные проблемы, пока не определяли, что сломано или неисправно. Однако современные автомобили стали настолько умными, что могут обнаруживать проблемы по мере их возникновения, для чего и нужны датчики.

По всему транспортному средству установлены десятки датчиков, которые постоянно считывают функциональность и состояние автомобиля. Некоторые считывают уровень кислорода, воздуха или температуры, в то время как другие, такие как датчики детонации, следят за вибрациями и уровнями звука, чтобы вы не получили дыру размером с поршень в самом двигателе.

Но датчик детонации — это не только это, поэтому, пожалуйста, позвольте Информационной команде Drive объяснить и ответить на вопрос, что такое датчик детонации?

Датчик детонации Duralast для Acura RSX 2003 г., Autozone

Что такое детонация?

Детонация двигателя, также известная как детонация двигателя, представляет собой звук и реакцию, возникающую при повторном незапланированном воспламенении или взрыве в цилиндре, отдельном от обычного контролируемого зажигания от свечи зажигания. Другими словами, детонация — плохая новость для вашего двигателя. Для этого должно произойти несколько вещей.

По сути, зажигание свечей зажигания создает фронт пламени, который проходит через оставшееся пространство цилиндра. Движение этого фронта пламени сжимает оставшуюся воздушно-топливную смесь. Повышенное давление означает повышенную температуру, а в некоторых случаях оно становится настолько горячим, что вызывает повторное возгорание. Второе воспламенение создает второй фронт пламени, и когда эти две реакции сталкиваются, вы получаете детонацию.

Как звучит стук в двигателе?

Стук в двигателе обычно звучит как стук, стук или щелчок, исходящие от двигателя. Звук часто становится более заметным при нажатии педали газа и/или ускорении.

В этом видео отчетливо виден пример стука, хотя мы не одобряем какие-либо методы или действия, предпринятые в этом ролике:

Что такое датчик детонации?

Датчик детонации представляет собой небольшое «слушающее» устройство в двигателе или на нем, которое обнаруживает нерегулярные вибрации и звуки, исходящие от блока цилиндров.

Датчик детонации улавливает вибрацию и звук, исходящие от блока цилиндров, преобразует их в электронный сигнал и отправляет этот сигнал в блок управления двигателем (ЭБУ). Затем компьютер автомобиля оценивает информацию и определяет, следует ли изменить угол опережения зажигания.

Это также может вызвать появление индикатора проверки двигателя (CEL) или возможное отключение части двигателя, чтобы уберечь себя от дальнейшего повреждения.

Где находится датчик детонации?

Датчик детонации обычно крепится непосредственно снаружи блока цилиндров, но в некоторых случаях он располагается под впускным коллектором.

Как работает датчик детонации?

В подавляющем большинстве датчиков детонации используется пьезоэлектрическая керамика или элементы. Согласно Science Direct , «пьезоэлектрическая керамика — это интеллектуальный материал, который преобразует механический эффект (например, давление, движение или вибрацию) в электрический сигнал и наоборот. Благодаря электромеханическому эффекту пьезоэлектрическая керамика используется в широком спектре приложений, таких как датчики движения, часы, ультразвуковые преобразователи мощности, литотриптеры, ультразвуковая очистка, ультразвуковая сварка, активные гасители колебаний, высокочастотные громкоговорители, приводы для атомно-силовых микроскопов, и многие другие. » Прохладный.

Датчик детонации Bosch., Bosch

Что вызывает детонацию двигателя?

Существует несколько причин детонации двигателя. Вот несколько возможных причин:

• Плохое время : Искра не зажигается в нужное время.
• Неподходящая смесь воздуха и топлива : Неправильное соотношение воздуха и топлива может вызвать проблемы с зажиганием.
• Отложения внутри цилиндра : Грязь, грязь и загрязнители могут попасть в цилиндры и создать всевозможные проблемы.
• Неисправные, неработоспособные или неправильные свечи зажигания : Неправильный тип свечи зажигания, свечи зажигания с отложениями или неправильный зазор свечи зажигания могут вызвать плохую искру или неправильную синхронизацию искры.

Что такое предварительное зажигание?

Предварительное зажигание часто путают с детонацией, но это две разные вещи. Хотя детонация часто возникает примерно в то же время, что и зажигание от свечи зажигания, предварительное зажигание происходит до того, как происходит зажигание от свечи зажигания. Чаще всего это происходит, когда поршень движется вверх.

Рекомендуемые продукты для свечей зажигания

Есть вопрос? Есть профессиональный совет? Отправьте нам сообщение: [email protected]

Что такое датчик детонации?

Роуз

27 октября 2021

2358

Всем привет, я Роуз. Добро пожаловать обратно в новый пост сегодня. Я познакомлю вас с датчиком детонации. Датчик детонации представляет собой небольшое «слушающее» устройство внутри или на двигателе, которое обнаруживает ненормальные вибрации и звуки, исходящие от блока цилиндров.

КАК ПРОВЕРИТЬ ДАТЧИК ДЕТОНАЦИИ

Автомобильный двигатель может иметь миллион недостатков.

В прошлом пользователи или профессионалы должны были устранять потенциальные автомобильные проблемы, пока они не выясняли, что вызвало повреждение или отказ. С другой стороны, современные автомобили стали настолько умными, что благодаря датчикам они могут обнаруживать проблемы, как только они возникают.

Весь автомобиль оснащен десятками датчиков, которые постоянно контролируют работу и состояние автомобиля. Некоторые датчики измеряют кислород, воздух или температуру, а другие, такие как датчики детонации, отслеживают уровень вибрации и звука.

Датчик детонации, с другой стороны, служит гораздо более широкой цели.



Ⅰ. Что такое Стук?

Двигатель стук , часто известный как стук, представляет собой звук и реакцию, которые возникают, когда в цилиндре происходит второе непреднамеренное воспламенение или взрыв, помимо нормального регулируемого зажигания свечи зажигания. Иными словами, стук в двигателях автомобилей опасен и чреват некоторыми негативными последствиями.

Фронт пламени создается при воспламенении свечи зажигания и проходит через остальную часть цилиндра. Остаточная воздушно-топливная смесь сжимается за счет движения фронта пламени. При повышении давления повышается и температура. В редких случаях температура повышается до точки, при которой происходит повторное возгорание. Детонация произойдет, когда второе зажигание создаст второй фронт пламени, и эти две реакции столкнутся.

Двигатель часто издает «хлопки» или «щелчки» во время детонации. Звук обычно становится громче, когда вы нажимаете на педаль газа или ускоряетесь.



Ⅱ. Что такое датчик детонации?

Датчик детонации представляет собой небольшое «слушающее» устройство внутри или на двигателе, которое обнаруживает аномальные вибрации и звуки, исходящие от блока цилиндров.

Датчик детонации обнаруживает вибрацию и звук блока цилиндров, преобразует их в электронный сигнал и передает в блок управления двигателем (ЭБУ). Затем компьютер в автомобиле оценивает данные и определяет, следует ли отрегулировать угол опережения зажигания.

Он также может включать индикатор проверки двигателя (CEL) или выключать компонент двигателя, чтобы предотвратить дальнейшее повреждение.

Структура датчика детонации

В зависимости от архитектуры автомобильные датчики детонации классифицируются как индуктивные или пьезоэлектрические датчики детонации. Существует два типа пьезоэлектрических датчиков детонации: пьезоэлектрические резонансные датчики детонации и пьезоэлектрические нерезонансные датчики детонации. Существует три типа датчиков детонации: пьезоэлектрический датчик детонации металлической прокладки седла свечи зажигания, пьезоэлектрический датчик детонации металлической прокладки седла свечи зажигания и пьезоэлектрический датчик детонации металлической прокладки седла свечи зажигания.

Индуктивный датчик детонации

Индукционная катушка, железный сердечник, оболочка и постоянный магнит являются основными компонентами индуктивного датчика детонации. На рис. 1 изображена его структура.

Индуктивный датчик детонации использует принцип электромагнитной индукции для обнаружения детонации в двигателе. Железный сердечник двигателя сотрясается, и магнитный поток катушки изменяется, в результате чего возникает индуцированная электродвижущая сила. Напряжение сигнала, выдаваемое датчиком, является самым высоким, когда собственная частота датчика совпадает с частотой вибрации при детонации двигателя.

Пьезоэлектрический датчик детонации

Пьезоэлектрический датчик детонации резонансного типа

Структурная схема пьезоэлектрического резонансного датчика детонации

Пьезоэлектрический резонансный датчик детонации состоит из нескольких компонентов, включая пьезоэлектрический элемент основание и оболочка. На рисунке выше представлена ​​структурная схема.

Вибратор будет цепляться за пьезоэлемент, а сам вибратор крепится к основанию. Вибрационное давление вибратора определяется пьезоэлектрическим элементом, который преобразует вибрационное давление в электрический сигнал и отправляет его в ЭБУ. Производимый сигнал сравним с сигналом индуктивного датчика детонации. Резонансный вибратор датчика детонации необходимо использовать вместе с двигателем, поскольку частота вибрации при детонации двигателя совпадает с собственной частотой двигателя. Однако, когда двигатель детонирует, вибратор будет резонировать с двигателем, и сигнал напряжения, излучаемый пьезоэлектрическим элементом, будет значительно выше, что значительно упростит измерение.

Пьезоэлектрический нерезонансный датчик детонации

Схема конструкции пьезоэлектрического нерезонансного датчика детонации

Втулка, пьезоэлемент, инерционный груз, корпус и гнездо, пластиковая сборка пьезоэлектрический нерезонансный датчик детонации. На рисунке выше представлена ​​структурная схема.

По сигналам ускорения пьезоэлектрический нерезонансный датчик детонации определяет детонацию. При детонации двигателя переменная сила инерционного груза и виброускорение пропорционально суммируются с пьезоэлементом, который преобразует сигнал давления в электрический сигнал и подает его в ЭБУ. В зависимости от наличия детонации напряжение выходного сигнала пьезоэлектрического нерезонансного датчика детонации практически не меняется. Фильтр определяет наличие частоты стуков в выходном сигнале датчика и определяет, имели ли место стуки. Поскольку при использовании такого типа датчика в различных типах двигателей необходимо изменить только частотный диапазон фильтра, он обладает высокой степенью универсальности.

Пьезоэлектрический датчик детонации металлической подушки гнезда свечи зажигания

 Пьезоэлектрический держатель свечи зажигания с металлическим датчиком детонации

нерезонансный датчик детонации. На рисунке выше представлена ​​структурная схема.

Этот датчик типа размещает пьезоэлектрическое устройство на прокладке свечи зажигания, по одному на каждый цилиндр, и воспринимает информацию о детонации непосредственно на основе давления сгорания в каждом цилиндре, преобразуя ее в электрический сигнал и отправляя на ЭБУ.



Ⅲ. Где датчик детонации?

Датчик детонации обычно устанавливается снаружи блока цилиндров, но в некоторых случаях его также можно найти под впускным коллектором. Датчик детонации расположен в средней части блока цилиндров. В качестве примера рассмотрим четырехцилиндровый двигатель. Он устанавливается между цилиндрами 2 и 3 или между цилиндрами 1 и 2 и цилиндрами 3 и 4. Его назначение — определять степень дрожания двигателя и, когда двигатель детонирует, изменять угол опережения зажигания.



Ⅳ. Как работает датчик детонации?

Пьезоэлектрическая керамика или пьезоэлектрические компоненты используются в большинстве датчиков детонации. «Пьезоэлектрическая керамика — это интеллектуальные материалы, которые могут преобразовывать механические эффекты (такие как давление, движение или вибрация) в электрические сигналы и наоборот», — говорится в исследовании Science Direct. Пьезоэлектрическая керамика широко используется в ряде областей благодаря электромеханическим эффектам, таким как датчики движения, часы, ультразвуковые датчики мощности, камнедробилки, ультразвуковая очистка, ультразвуковая сварка, активные вибропоглотители, твитеры, приводы атомно-силовых микроскопов и т.д.

Датчики детонации являются генераторами сигналов переменного тока, но они не похожи на большинство других генераторов сигналов переменного тока в автомобилях. Магнитоэлектрические датчики положения коленчатого и распределительного валов определяют не только скорость и положение вращающегося вала, но также вибрацию и механическое давление. Обычно это пьезоэлектрические устройства, в отличие от статоров и магниторезисторов. Они сделаны из материалов, способных обнаруживать механическое давление или вибрацию (например, при детонации двигателя может генерироваться напряжение переменного тока).

Повреждения двигателя вызваны детонацией двигателя, вызванной ранним зажиганием, плохой рециркуляцией отработавших газов, низкосортным топливом и другими факторами. Датчик детонации посылает сигнал детонации на компьютер (некоторые через модуль управления PCM), что позволяет компьютеру изменять момент зажигания, чтобы предотвратить детонацию в будущем. В контуре управления обратной связью момента зажигания они работают как «кислородные датчики».

Датчики детонации можно найти в различных местах на блоке двигателя или цилиндре. Когда возникает вибрация или стук, возникает небольшой пик напряжения; чем сильнее стук или вибрация, тем меньше пик напряжения. Чем выше основной пик производства датчиков детонации, тем больше датчиков детонации производится. На стук или стук указывает высокая частота, и датчики детонации часто строятся для измерения частот в диапазоне от 5 до 15 кГц. Микропроцессор в блоке управления повторно корректирует момент зажигания, чтобы предотвратить дальнейшие детонации, когда он обнаруживает эти частоты. Датчик детонации обычно служит довольно долго. В результате датчик будет поврежден только в результате собственного отказа.

Когда двигатель стучит, создается волна давления с частотой 1-10 кГц. Волна давления передается на блок цилиндров, создавая виброускорение в частицах металла. Давление детонации определяется датчиком детонации акселерометром, который измеряет виброускорение на поверхности блока цилиндров. Прочность. Одной из наиболее распространенных причин стука является преждевременное зажигание. Поскольку двигатель должен развивать максимальную мощность, добавлен датчик детонации, позволяющий электронному устройству управления немедленно изменять время зажигания, если двигатель теряет мощность без детонации.



Ⅴ. В чем причина стука?

Стук возникает из-за того, что пламя не полностью распределяется после воспламенения газа в камере сгорания. Из-за чрезмерной температуры или давления далекий несгоревший газ самовозгорается. Когда его пламя сталкивается с обычным пламенем сгорания, оно создает большое давление, вызывая ненормальное постукивание двигателя. Вот основные причины стука: 1) Слишком большой угол опережения зажигания. Перед тем, как поршень достигнет верхней мертвой точки сжатия, часто происходит предварительное зажигание. Если зажигание начнется слишком рано, большая часть бензина сгорит во время такта сжатия поршня, и под давлением вытолкнется лишь небольшое количество топлива. 2) На поршне есть нагар. При длительном использовании на верхней части поршня скапливается толстый слой кокса, уменьшая объем камеры сгорания и увеличивая степень сжатия, вызывая детонацию. 3) Слишком высокая температура двигателя. Двигатель работает длительное время, температура воды слишком высока, а цикл водяного охлаждения неэффективен, что приводит к детонации двигателя при высоких температурах. 4) Недостаточное октановое число топлива. Двигатели с высокой степенью сжатия требуют высокооктанового топлива, а двигатели с низкой степенью сжатия требуют низкооктанового бензина. 5) Неравномерное соотношение воздух-топливо. Когда соотношение воздух-топливо больше 14,7, топливно-воздушная смесь обедняется, что приводит к повышению температуры сгорания и температуры двигателя, что приводит к стуку.



Ⅵ. Метод обнаружения датчика детонации

Возьмем для примера Passat Xinlingyu, как показано на картинке.

Обнаружение датчика детонации Passat new Lingyu

1) Обнаружение цепи датчика детонации. 1 Снимите внешнюю изоляцию жгута проводов, найдите два экранированных провода (черных) и проверьте сопротивление жгута проводов между T3c/3-земля и T3a/3-земля на уровне 200 Ом с помощью мультиметра. Сопротивление обычно составляет около 0,1 Ом. В противном случае это признак того, что жгут не работает должным образом. 2Отключите связь между датчиком детонации и ЭБУ и выполните измерения между T3c/1-T121/107, T3c/2-T121/9.9, Т3а/1-Т121/106 и Т3а/2-Т121/99. Сопротивление жгута в типичных условиях должно быть около 0,1 Ом; в противном случае жгут неисправен.

2) Проверьте правильность работы датчика детонации. 1Подсоедините специальный инструмент осциллографа к датчику детонации G61, запустите двигатель на холостом ходу и запишите форму сигнала датчика детонации с помощью осциллографа. Если сигнала детонации нет, датчик детонации, скорее всего, вышел из строя. ② Таким же образом измерьте датчик детонации G66.

Поделиться этой публикацией

Часто задаваемые вопросы

• 1. В чем заключается неисправность датчика детонации?

   При выходе из строя датчика детонации автомобиль не может загореться, не может контролировать дефлаграцию, кондиционер в автомобиле не охлаждается, компрессор не работает, мигает индикатор проверки двигателя.

• 2. Сколько датчиков детонации в автомобиле?

   Только один.

• 3. Как посмотреть осциллограмму датчика детонации?

   1. Отсоедините разъем датчика и подключите осциллограф к сигнальной линии.
  2. Постучите по цилиндру рядом с датчиком, чтобы сгенерировать сигнал переменного тока.
  3. Отображается нормальная форма волны, чем сильнее стук, тем больше амплитуда

Посмотреть больше

Принцип работы датчика детонации: все, что вам нужно знать детонация.

Датчики в основном вызывают сигнал напряжения на основе вибраций, вызываемых детонацией. Затем компьютер просто использует этот сигнал, чтобы сдерживать тайминги всякий раз, когда происходит стук искры. Для тех, кто все еще думает о как работает датчик детонации ; вот полное пошаговое руководство, чтобы понять, как это на самом деле работает.

Что такое датчик детонации?

1. Определение

Датчик детонации, во втором простом и подробном объяснении для любых механических несведущих, ухо компьютера в автомобиле, чтобы прослушивать любые необычные пульсации, которые могут нанести вред двигателю, и проверять, работает ли двигатель. работает правильно. По сути, будучи микрофоном, датчик детонации улавливает «искровой стук», который является состоянием внутри двигателя, когда топливо начинает гореть раньше, чем должно. «Искровой стук» также называют детонацией, преждевременным зажиганием или детонацией. Надеюсь, это определение поможет вам с некоторыми идеями о что такое датчик детонации и что делает датчик детонации.

Датчик детонации Bosch (источник фото: Amazon)

      СМОТРЕТЬ БОЛЬШЕ :

• Датчик положения коленчатого вала – объяснение каждой функции
• Вот как проверить датчик температуры охлаждающей жидкости!

2. Функция

Итак, мы знаем, что это «сенсор», который представляет собой микрофон, слушать «стук», но как он звучит? Ответ подобен тому, как когда встряхивают банку с мрамором и издают дребезжащий звук. Эта необычная пульсация создает дребезжащий звук и наносит вред внутренним частям двигателя. Так что это должно быть обнаружено компьютером, когда это происходит. Вот почему функции датчика детонации появились, чтобы помочь компьютеру в этой задаче обнаружения.

Когда происходит нерегулярный стук и он обнаруживается датчиком, компьютер узнает об этом и немедленно вносит небольшие коррективы, чтобы предотвратить его с оптимальной производительностью, как обычно. И если датчик выйдет из строя, компьютер просто не будет подстраиваться под двигатель, и, таким образом, оптимальная работа двигателя не гарантируется.

3. Применение

Датчик детонации имеет два основных назначения:

• Во-первых, он определяет детонацию искры, что обеспечивает оптимальную работу двигателя.
• Во-вторых, защищает двигатель от потери мощности.

Итак, датчик детонации обеспечивает безопасность автомобиля, позволяя безопасно передвигаться по дорогам.

Как работает датчик детонации?

Эта часть познакомит вас с техническими деталями работы или как работает датчик детонации . Говоря техническими словами, датчик детонации представляет собой пьезоэлектрический датчик, который содержит пьезоэлектрический чувствительный кристалл и сопротивление. Этот кристалл создает небольшое напряжение при встряхивании из-за упомянутого дребезжащего звука. Датчик детонации использует это уникальное свойство.

Датчик детонации начинает работу, как только он улавливает стуки и шумы двигателя. Так вот, датчик просто улавливает шум, который обычно не слышен в двигателе. Реверберация низкой громкости находится в диапазоне от 6 до 8 кГц. За эти низкие реверберации отвечают резонирующие пластины внутри датчика детонации. Далее это передается на пьезоэлектрический кристаллический элемент датчика. Как только элемент получает этот сигнал или как его называют ударная волна, генерируется небольшое напряжение, которое просто поступает в электронный блок управления любого автомобиля.

Электронный блок управления вашего звонка просто задержит воспламенение этой искры в патроннике. В результате искра или детонация искрового стука просто задерживается. Короче говоря, если вы знаете несколько советов по обслуживанию, чтобы сохранить датчик детонации в рабочем состоянии, в автомобиле не может возникнуть искра.

Теперь, когда мы узнали, как работает датчик детонации, давайте рассмотрим некоторые признаки неисправности.

Датчик детонации Поиск и устранение неисправностей: симптомы

Узнав , как работает датчик детонации, пришло время узнать, почему он не работает. Есть некоторые общие или редкие симптомы неисправного датчика детонации , которые должен знать любой водитель, чтобы обеспечить плавность и эффективность поездки.

1. Чувство вождения

Во-первых, доверяйте своей интуиции, доверяйте своему внутреннему я, когда вы едете на скорости или перевозите в машине легкий или тяжелый груз. Будет что-то, что пошло не так. Ваш автомобиль не работает так, как должен, или, по крайней мере, вы чувствуете, что он должен работать. Слушая звук двигателя, наблюдая за изменением скорости, сравнивая вес вашей педали газа с прошлым разом или просто скоростью руля. Когда дело доходит до ощущений, могут сказать только ваши навыки, опыт и знакомство с вашими автомобилями.

Затем, после подтверждения, сразу же отвезите свою машину в гараж для быстрой проверки.

2. Медленное ускорение

Вы заметите потерю расхода топлива, особенно во время ускорения на шоссе. Более глубокая педаль газа больше не означает быстрый спидометр. Другими словами, при том же расстоянии, которое вы привыкли преодолевать, расход топлива снижается с F до E быстрее, чем предполагалось. И для вас это головная боль в кармане, и вы можете видеть, что на этой неделе денег на топливо стало больше, но общее расстояние поездки не изменилось. Вы чувствуете это ясно и болезненно.

Приборная панель может быть использована для подтверждения медленного ускорения (источник фото: Wonderful Cars @ Youtube)

Тогда не ждите больше, мы идем в гараж, прежде чем вы еще больше пострадаете от повреждения двигателя.

3. Индикатор «Проверьте двигатель»

Индикатор неисправности (MIL) или индикатор «Проверьте двигатель» — это контрольный сигнал, который компьютеризированная система управления двигателем использует для индикации неисправности. На приборной панели большинства автомобилей он обычно имеет надпись «Проверьте двигатель», «Обслуживайте двигатель в ближайшее время» или пиктограмму двигателя, а при освещении он обычно либо янтарного, либо красного цвета.

В этом случае компьютер может обнаруживать различные звуки в двигателе, и когда нет обычного сигнала от датчика детонации, компьютер получит информацию и предположит, что может быть проблема с датчиком детонации. Затем загорится индикатор Check Engine. Конечно, могут быть десятки причин, по которым загорается индикатор «Check Engine», но всегда стоит отвезти свой автомобиль к механику. Будь то отказ вашего датчика детонации или нет, вы сэкономите свои деньги.

4. Потеря мощности

Когда датчик детонации не работает должным образом, а компьютер это понимает, автомобиль теряет мощность двигателя. Обычно наиболее поврежденными двигателями должны быть двигатели с высокой степенью сжатия и гибким топливом. Результатом будет замедление времени и сохранение передачи вне привода. Замена датчика детонации решит эту проблему.

Наш экспертный совет

В любом автомобиле датчик детонации может обнаруживать шум на разных уровнях. И, конечно же, цвет свечи зажигания можно определить в автомобиле. Таким образом, когда возникает легкий стук, вы, вероятно, услышите звук звона, который будет таким же, как маленький шарик, подпрыгивающий вокруг двигателя автомобиля. Что ж, этот уровень искрового детонации легко определить по датчику детонации.

В случае, если вы плохо заботитесь о своем двигателе и транспортном средстве, есть вероятность, что эти звуки могут перейти на более высокий уровень, что приведет к более сильным ударам и звукам в двигателе. Это может даже звучать так, будто кто-то очень сильно хлопает дверью. После этого вы можете только ожидать, что ваш двигатель получит повреждения и выйдет из строя.

Проверяйте датчик детонации раз в месяц (источник фото: Pelicanparts.com)

>> Мы использовали японские автомобили, у которых датчик детонации никогда не выходил из строя. Кликните сюда!!! <<

Поэтому всегда проверяйте датчик детонации автомобиля не реже одного раза в месяц на его бесперебойную работу.

И, пожалуйста, не пытайтесь починить сам датчик детонации. Хорошей новостью является то, что замена вышедшего из строя датчика детонации не будет стоить вам руки и ноги. Если у вас стандартный автомобиль, вы можете рассчитывать на то, что за замену датчика детонации вам придется заплатить от 90 058 120 до 500  долларов. Стоимость деталей составит от  65 долл. США до 200  долл. США, а стоимость рабочей силы составит от  50 долларов США до 350 долларов США 9.0059 .   Поэтому любому начинающему механику настоятельно рекомендуется научиться замене датчика детонации в домашних условиях и купить деталь в магазине. Конечно, это сэкономит тонну.

Цепь, работа, типы и ее применение

В автомобилях стук в двигателе — это звук, детонация или стук в двигателе, возникающие из-за высокочастотных вибраций, вызванных некачественным топливом, неправильной свечой зажигания, неправильным зажиганием/взрывом в цилиндр и отложения на стенке цилиндра. Эти стуки в двигателе могут привести к потере мощности двигателя и поломке двигателя. В наши дни современные автомобили оснащены различными датчиками для контроля их работы, такими как измерение воздуха, температуры и т. д. В дополнение к ним также устанавливаются датчики детонации для отслеживания и поддержания уровня вибрации и шума двигателя автомобиля. В этой статье дано краткое описание датчика детонации, расположенного в двигателе автомобиля.

Датчик детонации Определение

Электронная система управления двигателем или подслушивающее устройство на двигателе, которое улавливает вибрации и звуки, исходящие от блока цилиндров или вызванные детонацией двигателя, преобразует их в электрические сигналы и отправляет их в модуль управления двигателем. (ECM) называется датчиком детонации. Он также известен как пьезоэлектрический датчик или датчик вибрации.

Система в автомобиле оценивает данные в ECM и определяет, следует ли отрегулировать угол опережения зажигания. Чтобы предотвратить повреждение, он может зажечь CEL (индикатор проверки двигателя) и выключить компонент в двигателе.

Когда блок управления двигателем получает электрический сигнал, он замедляет зажигание или угол опережения зажигания и прекращает детонацию в двигателе. Напряжение электрического сигнала, генерируемого этим датчиком, зависит от интенсивности детонации. Таким образом, этот датчик защищает двигатель, передавая сигнал детонации в ECM.

Это связано с тем, что время детонации наносит вред двигателю, а высокие температуры и вибрации, возникающие во время взрыва, могут повредить детали двигателя. Датчик детонации крепится болтами к блоку цилиндров (блоку двигателя) или головке блока цилиндров.

Принцип работы датчика детонации

Датчик детонации работает по принципу пьезоэлектрического эффекта с использованием пьезоэлектрических элементов или пьезоэлектрической керамики. Пьезоэлектрические элементы могут генерировать напряжение при воздействии на них вибрации или давления. Пьезоэлектрическая керамика — это материалы (кварц, фосфат галлия, турмалин), которые могут преобразовывать механические эффекты, такие как давление, вибрация или движение, в электрический сигнал и наоборот.

Благодаря электромеханическому эффекту пьезоэлектрической керамики они широко используются в часах, ультразвуковых преобразователях мощности, датчиках движения, ультразвуковой очистке, литотриптерах, ультразвуковой сварке, громкоговорителях с высокой частотой, активных виброгасителях, приводах атомной силы микроскопы и многое другое. 9Схема цепи датчика детонации 0058 м показана на рисунке ниже.

Схема датчика детонации

Пьезоэлектрический элемент может обнаруживать вибрации, вызванные детонацией двигателя, и отправлять электрический сигнал в модуль ECM. ECM задерживает момент зажигания, когда он получает определенный сигнал напряжения от двигателя. В результате зажигание начинается ближе к ВМТ (верхней мертвой точке), чем раньше, что снижает внутреннюю склонность двигателя к детонации. Датчик детонации останавливает детонацию, снижая давление и максимальную температуру внутри двигателя за счет уменьшения угла опережения зажигания.

Пьезоэлектрический элемент датчика детонации настроен на определение частоты детонации двигателя. Датчик детонации обычно состоит из пьезоэлектрического кристалла (пьезоэлектрического элемента), шунтирующего резистора и винта/резьбы на одном конце датчика детонации, что позволяет вкручивать устройство в блок рядом с поршнем. Базовая структура датчика детонации показана на рисунке ниже.

Структура датчика детонации

Как проверить датчик детонации с помощью мультиметра?

Если датчик детонации выходит из строя, это обычно вызывает один или несколько серьезных симптомов. Есть несколько способов проверить, правильно ли работает датчик. Вот некоторые методы, которым вы должны следовать, прежде чем садиться за руль автомобиля. В противном случае, если датчик поврежден, результаты будут еще хуже, и двигатель может выйти из строя.

Процесс тестирования этого датчика подразделяется на 2 метода. При первом способе датчик детонации проверяют визуальным осмотром деталей, проверкой тросового узла на наличие повреждений, при этом необходимо соблюдать некоторые меры предосторожности. И второй метод — проверка мультиметром, как показано ниже.

Проверка мультиметром

Теперь давайте узнаем, как проверить датчик детонации с помощью мультиметра. Требуемые компоненты: Мультиметр, ЭБУ и датчик детонации.

• Сначала включите ручной тормоз и заглушите двигатель. Если двигатель очень горячий, подождите, пока он не остынет.
• Теперь откройте капот и, когда он откроется, запустите двигатель. Это мера предосторожности, чтобы не открывать капот при работающем двигателе.
• После запуска двигателя найдите датчик детонации автомобиля на коллекторе двигателя. Обычно он устанавливается по направлению к центру двигателя под впускным коллектором.
• Принесите руководство по эксплуатации транспортного средства (автомобиля), в котором разъясняются все меры предосторожности, которые необходимо соблюдать при поиске датчика детонации во избежание повреждений.
• Найдите кабель в сборе с датчиком детонации.
• Потяните жгут проводов от основания к датчику детонации, чтобы отсоединить его от датчика детонации.
• Берем мультиметр и подключаем провода (выводы) к датчику детонации. Подключите отрицательную клемму мультиметра к массе, а положительную клемму к сигнальному проводу (плюсу) датчика детонации. Если датчик детонации исправен и работает исправно, мультиметр покажет сопротивление. Мультиметр должен показать значение сопротивления в пределах 9от 3 до 110 кОм.
• Необходим регулярный осмотр транспортных средств. Чтобы избежать непредсказуемых повреждений автомобиля во время длительных поездок, необходимо проверить датчик детонации и некоторые важные компоненты.

Перейдите по этой ссылке, чтобы узнать больше о подключении датчика детонации к микроконтроллеру.

Типы датчиков детонации

Датчики детонации обнаруживают неравномерную вибрацию двигателя из-за неравномерного сгорания. Для обнаружения детонации в двигателе обычно используются два метода. Это измерение вибрации и измерение давления. Большинство этих датчиков работают по 1-му методу. Датчики обнаружения вибрации доступны в трех типах в зависимости от механизма обнаружения. Они есть; Индуктивные резонансные датчики, пьезоэлектрические резонансные датчики и пьезоэлектрические нерезонансные датчики.

Индуктивный и пьезоэлектрический резонансный датчик:

Он состоит из вибрационной пластины с той же резонансной частотой, что и удар/вибрация при ударе. Если происходит стук, то пластина достигает максимальной амплитуды вибрации и преобразуется в электрический сигнал за счет эффекта электромагнитной индукции или пьезоэлектрического эффекта. Из-за узкополосного отклика резонансный датчик может обнаруживать только определенные частоты детонации двигателя.

Пьезоэлектрический нерезонансный датчик

Этот тип использует пружинный метод для прямого измерения вибрации, поэтому полоса частот (обычно от 5 кГц до 15 кГц) шире. Частота детонации может незначительно меняться в зависимости от частоты вращения двигателя, поэтому нерезонансные датчики обычно работают лучше, чем резонансные датчики. Датчики детонации на основе вибрации обычно устанавливаются на блоке цилиндров или головке блока цилиндров.

Датчик давления

Это еще один датчик для обнаружения детонации в двигателе для непосредственного измерения давления в цилиндре. Датчик давления обычно встраивается в свечу зажигания путем прикрепления кольцеобразного пьезоэлемента к шайбе. Детонация двигателя создает высокочастотный шум, который накладывается на нормальную форму волны давления сгорания. Обнаружение детонации осуществляется путем фильтрации этих сигналов.

Причины отказа датчика детонации

Ниже приведены причины отказа датчика детонации.

• Датчик детонации может выйти из строя из-за повреждения провода датчика.
• Если он установлен неправильно.
• Получает повреждения из-за падения.
• Из-за ударов при откручивании.
• Из-за недостаточной мощности двигателя.
• Если постоянно воспроизводится слышимый стук, он может быть поврежден.
• Горение контрольной лампы двигателя является признаком повреждения.
• Еще одной причиной повреждения датчика детонации является меньшее ускорение и большее сгорание топлива.

Датчик детонации Решенные проблемы

Неисправный датчик детонации обычно вызывает один или несколько видимых симптомов и должен быть устранен с помощью некоторых методов, предложенных автомобильным инженером. Наиболее распространенные проблемы с датчиком детонации:

Горящая лампочка проверки двигателя: Это наиболее распространенный признак проблемы с датчиком детонации. Когда PCM обнаруживает проблему с датчиком детонации или его схемой, модуль включает контрольную лампу двигателя и сохраняет в памяти соответствующий диагностический код неисправности (DTC).

Шум от двигателя: Если датчик детонации двигателя неисправен, PCM не сможет обнаружить или исправить детонацию зажигания/искры. В результате вы можете услышать металлические звуки, исходящие от двигателя. Шум часто наиболее заметен, когда двигатель перегружен.

Плохая работа двигателя: Неисправный датчик детонации также может вызвать пропуски зажигания в ECM, что приведет к ухудшению работы двигателя.

Как решить проблему детонации в двигателе с помощью датчика детонации?

Основной проблемой, которую можно решить с помощью датчика детонации, является надежное обнаружение детонации для увеличения крутящего момента и уменьшения сгорания. «Стук» возникает при повторном воспламенении топливно-воздушной смеси. Длительный стук в основном повреждает прокладку ГБЦ и головку блока цилиндров.

Этот датчик определяет высокочастотные характеристики вибрации детонации двигателя и посылает сигнал в блок управления. Цель состоит в том, чтобы достичь максимальной выходной мощности, включив зажигание как можно быстрее. Двигатели с этими датчиками снижают расход топлива и увеличивают крутящий момент.

Этот датчик обнаруживает вибрации, вызванные детонацией или пропусками зажигания, и отправляет сигнал на компьютер управления двигателем для корректировки времени и устранения детонации.

Когда этот датчик указывает на блокировку двигателя или стук в двигателе, то это необходимо предотвратить, понизив степень сжатия, заправив топливо с более высоким октановым числом и изменив манеру вождения мехатроника.

Этот датчик генерирует сигнал переменного тока, который отправляется на компьютер двигателя, часто называемый ECM. Когда модуль ECM обнаруживает детонацию в системе зажигания, модуль увеличивает угол опережения зажигания до тех пор, пока детонация не исчезнет.

Преимущества

Преимущества датчика детонации are,

• Он может остановить детонацию и толчки в двигателях
• Снижает потери энергии.
• Повышает экономию топлива.
• Увеличивает выходной крутящий момент.
• Определяет вибрацию двигателя.
• Увеличивает мощность.
• Может предохранить компоненты двигателя от повреждений из-за детонации.
• Можно уменьшить выбросы несгоревших газов.
• Повышает производительность двигателя.

Недостатки

Ниже приведены некоторые недостатки датчика детонации .

• Шум, возникающий при стуке, может снизить точность.
• Время от времени необходимо техническое обслуживание.
• Дорого.
• Высокая сложность.
• Замена требуется, когда он время от времени выходит из строя, что очень дорого.

Применение

Несколько 9Приложения 0058 датчика детонации перечислены ниже.

• Используется в автомобильной промышленности.
• Контролирует детонацию в двигателях внутреннего сгорания.
• Используется для защиты станков.
• Используется для обнаружения кавитации.
• Используется для контроля шарнирных подшипников.
• Используется в противоугонных системах.
• Используется в производстве машинных двигателей.
• Используется в приложениях безопасности, таких как системы дверного стука.
• Используется для управления внутренним зажиганием транспортных средств, особенно в автомобилях.

Итак, это все обзор работы датчика детонации и его типов. Обычно он вкручивается в блок двигателя или коллектор. Однако точное местоположение зависит от автомобиля. Вам следует обратиться к базе данных по ремонту или руководству по ремонту, чтобы определить точное местоположение датчика детонации для вашего приложения.

Датчик детонации

: функции, признаки неисправности и стоимость замены

Шон Фурман

Последнее обновление 30 августа 2021 г.

Датчик детонации — это компонент двигателя, о котором, возможно, слышали многие, но который большинство обычных людей может не до конца понять. Это жизненно важно для правильной синхронизации сгорания в двигателе.

Датчик детонации предназначен для выявления как нормальных, так и аномальных шумов в камере сгорания. Когда датчик детонации выходит из строя, может быть ненормальное постукивание, звон или стук в двигателе, вы можете столкнуться со снижением расхода топлива, и двигатель вашего автомобиля пострадает в отделе производительности.

Что такое датчик детонации и каковы его функции?

Датчик детонации — это устройство, установленное на блоке цилиндров или впускном коллекторе, которое улавливает вибрации и необычные звуки из камеры сгорания. Как следует из названия, он предназначен для улавливания как нормальных, так и аномальных шумов в камере сгорания. Стук в двигателе несвоевременный, незапланированный или вторичное сгорание в камере сгорания.

Нормальный момент сгорания не вызывает аномальных шумов или вибраций, но когда датчик обнаруживает аномалии, он отправляет полученную информацию в ЭБУ автомобиля, который, в свою очередь, пытается компенсировать и задерживает момент сгорания для борьбы с неравномерным сгоранием.

Общие признаки и симптомы неисправности датчика детонации

Поскольку датчик детонации занимает центральное место во внутренней работе двигателя, признаки и симптомы неисправного датчика детонации обычно ограничиваются работой и работой самого двигателя. .

Ненормальный шум двигателя

Стук двигателя говорит сам за себя, несмотря на отсутствие общих знаний о том, что это такое. Его название происходит от узнаваемого стука или звона, производимого этим явлением. Может быть трудно описать шум, если вы никогда его раньше не слышали, но когда он случается, он очевиден.

Обычно это наиболее заметно под нагрузкой или при нехолостых оборотах. Если вы подозреваете, что ваш автомобиль испытывает детонацию двигателя из-за неисправного датчика, это гораздо проще диагностировать, открыв капот автомобиля и нажав на педаль акселератора в нейтральном положении, позволив двигателю немного увеличить обороты. Шум обычно становится более заметным, чем выше обороты двигателя.

Плохая производительность и ускорение

Двигатель и все его движущиеся компоненты спроектированы так, чтобы работать синхронно и сбалансированно. В любое время, когда это время или баланс нарушены, двигатель может работать плохо. Если датчик детонации неисправен, он не сообщит о наличии детонации и, следовательно, не изменит угол опережения зажигания.

На скорости может быть трудно услышать стук в двигателе, так как шум дороги и ветра также являются важным фактором, поэтому проблемы с ускорением и чрезмерной вибрацией двигателя следует проверять сразу же, как только они появляются. Вышеупомянутый звуковой тест можно легко выполнить, находясь в безопасности на стоянке вне дороги.

Плохая экономия топлива

Экономия топлива также может быть связана с неправильным временем сгорания или дополнительным сгоранием в двигателе. Плохая экономия топлива редко является единственным признаком неисправного датчика детонации двигателя, потому что он может быть связан со многими проблемами из самых разных систем автомобиля. Имея это в виду, экономия топлива является скорее дополнительным признаком детонации двигателя, чем основным признаком.

Подсветка контрольной лампы двигателя

Самый простой способ определить неисправный датчик детонации в двигателе — это загорание контрольной лампы двигателя. Поскольку это датчик, ЭБУ автомобиля легко сообщает о проблеме, когда информация, обычно получаемая от датчика, начинает замедляться или вообще не достигает компьютера.

Помимо фактического прослушивания печально известного стука двигателя, связанного с датчиком, OBD-сканер — это самый простой способ диагностировать неисправный датчик, поскольку он показывает точный код, связанный с этой конкретной проблемой.

Отказ двигателя и поршня

Отказ двигателя и поршня обычно происходит только в том случае, если владелец транспортного средства пренебрег устранением проблемы. Есть несколько других способов определить, вышел ли из строя датчик детонации двигателя, прежде чем произойдет серьезное повреждение двигателя. Поэтому важно исследовать эти проблемы, как только они возникают, чтобы уменьшить более дорогостоящее будущее повреждение основных компонентов.

Каков ожидаемый срок службы датчика детонации?

Датчик детонации на блоке цилиндров

Некоторый стук в двигателе возникает почти все время в каждом двигателе из-за постоянно меняющихся факторов окружающей среды. Работающий датчик детонации может смягчить это и помочь двигателю работать как можно лучше в различных условиях. Если нет серьезной инженерной ошибки, что случается довольно редко, датчик детонации обычно служит в течение всего срока службы автомобиля.

Наиболее распространенной причиной преждевременного отказа датчика детонации является продолжительное воздействие неблагоприятных условий или физическое повреждение. Они часто повреждаются в результате других механических работ, выполняемых на автомобиле, будь то неосторожное движение в моторном отсеке или чрезмерная затяжка из-за повторного применения после другой работы.

Однако существуют некоторые другие факторы, которые могут вызвать чрезмерный стук в двигателе, когда ЭБУ не может компенсировать аномалии сгорания в камере сгорания, или которые могут привести к полному отказу датчика.

Нагрев

Хотя детонация в двигателе случается довольно часто, слишком жаркий день может вызвать чрезмерную детонацию. Даже в самые жаркие дни обычно не может быть достаточно аномального стука, чтобы ECU не смог отрегулировать синхронизацию и компенсировать. Но и без того плохой датчик детонации может работать с нагревом, чтобы усугубить проблему детонации.

Плохое топливо

Плохое топливо обычно не является серьезной проблемой для большинства водителей, но этого достаточно, чтобы вызвать чрезмерный стук. Как и чрезмерный нагрев, это обычно не является причиной отказа датчика детонации, но может вызвать достаточно аномальный стук, чтобы ЭБУ не смог достаточно задержать синхронизацию и адекватно смягчить его.

Неисправные свечи зажигания

Неисправные и забитые свечи зажигания являются причинами многих различных проблем, включая ненормальный стук в двигателе и, если он достаточно стойкий, отказ датчика детонации.

Накопление углерода

Любой вид наслоения или нароста является проклятием любого датчика, поскольку он полагается на информацию, которую он использует, из окружающей среды, в которой он находится. Нагар является частой причиной отказа датчика, особенно если он находится в блоке цилиндров. Некоторые датчики детонации расположены на впускном коллекторе, что снижает вероятность того, что он страдает от нагара, но плохой или плохо обслуживаемый воздушный фильтр может пропускать частицы пыли, которые, по сути, могут сделать то же самое.

Сколько стоит замена датчика детонации?

Датчики детонации заменить довольно недорого. Как и в случае с большинством других компонентов двигателя, затраты на детали и рабочую силу будут зависеть от марки и модели автомобиля, а также от размещения датчика и того, сколько необходимо снять, чтобы получить доступ к его местоположению.

Самые дешевые работы по замене датчика детонации могут стоить всего 150 долларов за детали и работу. Самые дорогие могут взлететь до 500 долларов. Несмотря на высокую стоимость такой небольшой детали, это скорее исключение, чем правило, и сравнительно недорогой датчик детонации настолько важен, насколько он важен.

Заключительные мысли

Датчик детонации двигателя управляет моментом сгорания в вашем двигателе, отправляя информацию в ЭБУ вашего автомобиля, чтобы он мог вносить незначительные корректировки зажигания, чтобы ваш двигатель работал правильно. Неисправный датчик детонации будет издавать ненормальный стук или звон, препятствовать нормальному ускорению, снижать экономию топлива и вызывать загорание индикатора проверки двигателя. Если у вас возникли какие-либо из этих проблем, вам следует посетить местного механика для диагностики.

Датчик детонации

Целью этого теста является оценка работы пьезоэлектрического датчика детонации при моделировании детонации в двигателе.

Как выполнить тест

Просмотрите рекомендации по подключению.

1. Используйте данные производителя для идентификации выходной цепи датчика детонации.
2. Подключите PicoScope канал A к выходной цепи датчика.
3. Свернуть страницу справки. Вы увидите, что PicoScope отобразил пример сигнала и настроен на захват вашего сигнала.
4. Запустите область , чтобы увидеть данные в реальном времени.
5. Смоделируйте детонацию двигателя,  легко постукивая по блоку цилиндров металлическим предметом  , и наблюдайте за своим экраном.
6. С вашей осциллограммой на экране остановите осциллограф.
7. Используйте инструменты Waveform Buffer, Zoom и Measurements для изучения формы сигнала.

Пример сигнала

Примечания к форме волны

Эта заведомо исправная форма волны имеет следующие характеристики:

• Первоначальный всплеск при постукивании по блоку двигателя, за которым следуют ослабленные колебания по мере того, как звон и выходной сигнал пьезокристалла рассеиваются.

Библиотека сигналов

Перейдите к раскрывающемуся меню в левом нижнем углу окна Библиотека сигналов и выберите Датчик детонации .

Дальнейшее руководство

Стук (также известный как детонация, детонация или детонация ) происходит в двигателе с искровым зажиганием, когда карманы воздушно-топливной смеси воспламеняются (взрываются) за пределами области нормального искрового инициируемого фронтом пламени процесса сгорания. . Неконтролируемые взрывы вызывают колебания конструкции (вызывая характерный звук звон или звон ), которые обнаруживаются датчиками детонации, установленными на внешней стенке блока цилиндров.

Детонация представляет собой проблему, особенно в двигателях, работающих на обедненной смеси или в двигателях с высокой степенью сжатия, поскольку она может создавать избыточное давление в камере сгорания. Если это происходит слишком часто или сильно, это может быть очень разрушительным. Предел детонации, точка, в которой детонация становится чрезмерной, зависит от качества топлива и двигателя, условий эксплуатации и окружающей среды.

Двигатели внутреннего сгорания (ДВС) наиболее эффективны, когда они создают максимально возможное пиковое давление сгорания в точке наибольшего механического преимущества (сразу после прохождения коленчатым валом положения ВМТ). Тем не менее, пиковые давления сгорания должны регулироваться, чтобы поддерживать детонацию ниже предела детонации. Модуль управления двигателем (ECM) достигает этого баланса, регулируя точку зажигания. Задерживая зажигание, чтобы пиковое давление сгорания достигалось, когда поршень прошел дальше рабочий ход, ECM может уменьшить пиковое давление сгорания и вероятность детонации.

Поскольку постоянное запаздывание зажигания приводит к менее эффективной работе двигателя и снижению мощности, большинство блоков управления двигателем пытаются вернуть зажигание к более опережающему времени до тех пор, пока не будет достигнут предел детонации (в этот момент блок управления двигателем снова задержит зажигание). .

Автомобильные датчики детонации делятся на две категории:

• Резонансные – обычно одна клемма, заземление через блок двигателя или головку цилиндров.
• Плоская характеристика – обычно две клеммы, отдельная клемма массы, обычно на ECM.

Оба являются пьезокристаллическими устройствами, преобразующими вибрацию посредством давления на пьезокристалл в напряжение.

Некоторые датчики, в зависимости от области применения, могут иметь три клеммы. Третья клемма обеспечивает экранирующий кабель для цепей один и два.

Резонансные датчики, более ранняя разработка датчика детонации, механически настроены на узкую частоту. Они могут иметь несколько более высокий всплеск напряжения при тестировании. Как следует из названия, они постоянно резонируют со своими настроенными пиками, но это делает их восприимчивыми к другим источникам шума, имеющим ту же частоту возбуждения.

Датчики с плоским откликом способны обнаруживать более широкий диапазон вибрации от двигателя. ECM могут постоянно контролировать свой выходной сигнал, чтобы осуществлять более тщательный контроль зажигания. Этот тип датчика требует использования встроенного резистора обнаружения обрыва цепи.

Сопутствующие симптомы

Стук возникает при наличии любого из следующих признаков:

• Очень высокие температуры сгорания.
• Слишком опережающее зажигание.
• Обедненное соотношение воздух/топливо вызывает высокую температуру.
• Нагар перед воспламенением воздушно-топливной смеси.



Постоянный стук в двигателе и связанные с ним неисправности датчиков могут вызывать следующие симптомы:

• Горение индикаторной лампы неисправности (MIL).
• Диагностические коды неисправностей (DTC).
• Отсутствие питания.
• Чрезмерный расход топлива.
• Аварийный режим работы.
• Перегрев выхлопа.

Другие механические неисправности могут вызывать вибрации, которые блок управления двигателем интерпретирует как стук (например, двухмассовый маховик имеет чрезмерный люфт или недостаточное количество масла в двигателе). Поэтому они могут вызывать симптомы, аналогичные перечисленным выше.

Неисправности системы

Датчики детонации могут быть подвержены механическим неисправностям, например:

• Отказ из-за усталости, вызванной перегревом и вибрацией.
• Повреждение из-за неправильной установки (по этой причине крайне важно, чтобы датчики детонации устанавливались с соблюдением конкретных спецификаций крутящего момента производителя).

Датчики детонации и их цепи также подвержены типичным неисправностям электрических цепей, таким как обрыв или короткое замыкание и высокое сопротивление.

Diagnostic trouble codes

Selection of Diagnostic Trouble Codes (DTCs):

P0324

P0325

P0326

P0327

P0328

P0329

P0330

P0331

P0332

P0333

P0334

Подробнее

Отказ от ответственности
Этот раздел справки может быть изменен без уведомления.
