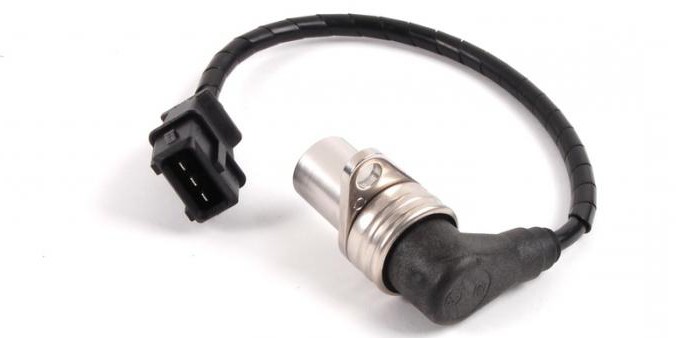

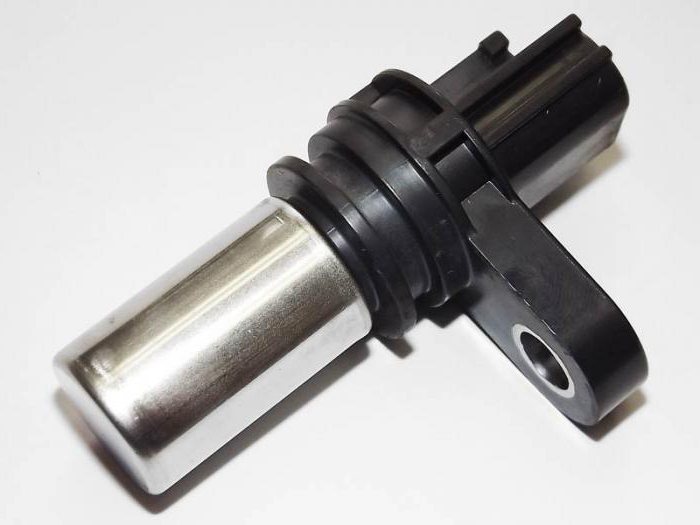

Датчик коленвала (ДПКВ): что это такое

Датчик коленвала (ДПКВ, датчик синхронизации, датчик ВМТ) — датчик положения коленчатого вала, который устанавливается на автомобилях с системой электронного управления двигателем. ДПКВ является элементом, который позволяет ЭБУ двигателем осуществлять контроль за положением коленвала для обеспечения работы системы топливного впрыска. Другими словами, датчик положения коленчатого (датчик синхронизации) вала точно определяет момент, когда в цилиндры ДВС необходимо подать топливо.

Указанный датчик оборотов коленвала напрямую влияет на работу двигателя. Любые сбои в работе датчика приведут к нестабильности работы ДВС или полной остановке мотора. В разных конструкциях датчик коленвала отвечает за синхронизацию работы топливных форсунок и синхронизирует зажигание. Неисправности ДПКВ приводят к тому, что топливо несвоевременно подается и воспламеняется в цилиндрах. В результате нарушений топливного впрыска двигатель не способен нормально работать.

Функцией датчика коленвала является то, что ДПКВ посылает на ЭБУ сигналы о том, в каком положении находится коленвал, а также с какой частотой и в какую сторону происходит его вращение. На разных автомобилях могут быть установлены отличные по принципу действия датчики положения коленвала, которые делятся на следующие типы:

• Магнитный датчик коленвала (ДПКВ индуктивного типа). Особенностью таких датчиков является то, что подобные решения не нуждаются в отдельном питании. Формирование сигнала на ЭБУ происходит в тот момент, когда специальный зуб (метка) для синхронизации осуществляет проход через магнитное поле. Указанное магнитное поле создается в зоне нахождения датчика синхронизации, то есть вокруг него. Параллельно с главной задачей по контролю за положением и вращением коленвала, ДПКВ может  также выполнять функцию датчика скорости;
• Датчик положения коленвала на эффекте Холла. ДПКВ указанного типа являются датчиками Холла. В таких датчиках ток начинает двигаться в тот момент, когда к датчику приближается изменяющееся магнитное поле. Специальный синхронизирующий диск реализует перекрытие магнитного поля, зубья диска осуществляют взаимодействие с магнитным полем ДПКВ. Датчик оборотов коленчатого вала указанного типа параллельно может выполнять функцию датчика распределителя зажигания;
• Датчик коленвала оптического типа. Оптический датчик положения коленвала также взаимодействует с диском синхронизации, который имеет специальные пазы (зубья). Также на диске могут быть выполнены отверстия. Указанный диск перекрывает оптический поток, который проходит между светодиодом и специальным приемником. Задачей приемника является фиксация прерываний светового потока, после чего происходит создание импульса напряжения, который передается на блок управления двигателем;

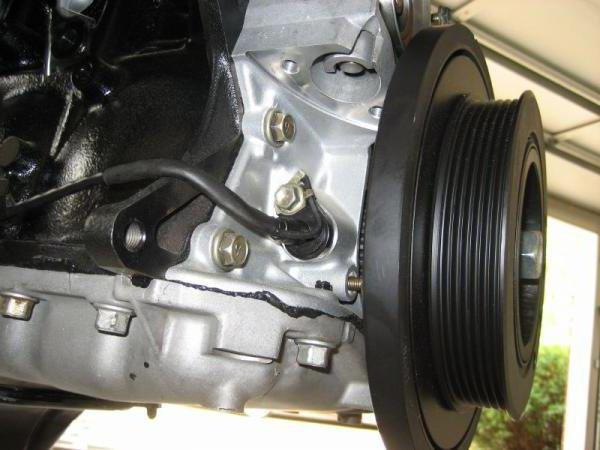

Частым вопросом является то, где установлен датчик коленвала. Датчик положения коленчатого вала заключен в корпус аналогично подобным датчикам системы управления двигателем (датчик положения распредвала и т.п.). Местом его установки на двигателе является специальный кронштейн, который находится рядом с приводным шкивом автомобильного генератора. Также отличить ДПКВ от других датчиков можно по наличию достаточно длинного провода (55-65 см.) с особым разъёмом. Посредством указанного разъема осуществляется подключение датчика коленвала к системе управления ДВС.

После снятия для диагностики или замены датчик коленвала необходимо устанавливать с учетом выставления правильного зазора.

Речь идет о зазоре, который образуется между датчиком и зубчатым шкивом (диском синхронизации). Оптимальным является такое расположение датчика коленчатого вала, при котором зазор между сердечником и диском находится на отметке от 0.5 до 1.5 мм. Выставить нужный зазор необходимо путем манипуляций с прокладками (шайбами), который находятся в области посадочного гнезда датчика коленвала и самого ДПКВ.

На основе показаний ДПКВ ЭБУ способен определить положение коленчатого вала по отношению к ВМТ в 1, а также в 4 цилиндре силового агрегата. Также блок управления получает сигналы о частоте вращения коленвала и том направлении, в котором коленвал осуществляет указанное вращение. На основе полученных данных ЭБУ производит генерацию управляющих сигналов для инжекторных форсунок, управляет моментом зажигания, передает сигналы о частоте вращения коленвала на тахометр, активирует и отключает электрический бензонасос.

Теперь рассмотрим, как проверить датчик коленвала своими руками в случае неполадок. Начнем с того, что неисправности датчика коленвала встречаются не часто. Во время проверки датчика синхронизации также следует обратить внимание и на состояние приводного шкива генератора. В случае появления сбоев в работе указанных элементов двигатель может не запускаться или глохнуть после запуска, автомобиль не набирает скорость и дергается, мотор глохнет на ходу и т.д. На приборной панели обычно загорается «cheсk». Подключение сканера к диагностическому разъему (колодке) позволит более точно определить поломку по коду ошибки, которая записывается в память ЭБУ.

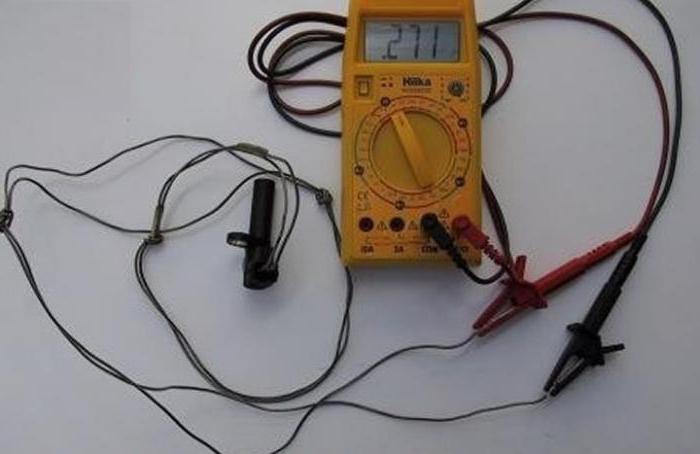

Самому проверить датчик коленвала можно тестером-мультиметром. Необходимо перевести устройство в режим омметра, после чего произвести замер сопротивления обмотки датчика коленвала. Полученный показатель для исправного ДПКВ должен находиться на отметке около 800-900 Ом. Параллельно с этим необходимо провести анализ целостности проводки и исключить либо установить факт наличия механических повреждений датчика.

Обратите внимание, ДПКВ будет неработоспособен в том случае, если в зазоре между диском синхронизации и датчиком положения коленвала окажутся какие-либо предметы, случайно попавшие туда во время проведения ремонтных работ.

Также необходимо добавить, что в случае точного определения неисправности датчика положения коленвала будет рациональнее купить новый датчик синхронизации без попыток ремонта имеющейся детали. Розничная цена ДПКВ для большинства автомобилей остается вполне приемлемой, а новый качественный датчик положения коленчатого вала гарантированно обеспечит исправную работу ДВС.

Читайте также

krutimotor.ru

Все признаки неисправности датчика положения коленвала.

Добрый день. В сегодняшней статье я собрал для вас все признаки неисправности датчика положения коленвала.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов.



Для чего нужен датчик положения коленчатого вала и как он работает?

Датчик положения коленчатого вала служит для определения угла поворота коленчатого вала в данный момент времени.

Это единственный датчик, без которого двигатель не будет работать.

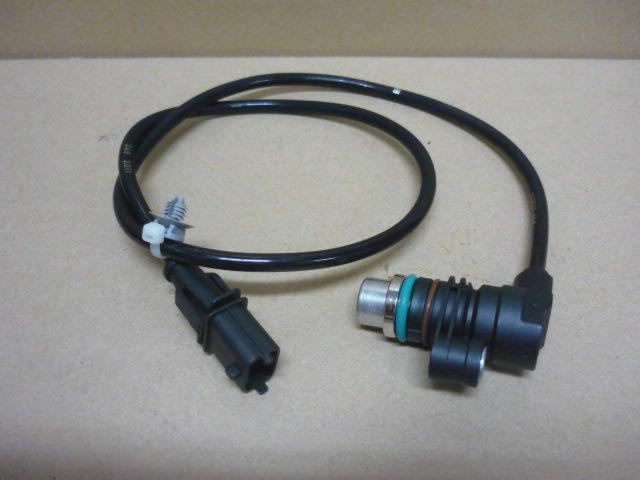

Выглядит он вот так:

По возможности, этот датчик надо возить с собой — стоит он не дорого, а в продаже, особенно в магазинах на отдаленных территориях, есть не всегда.

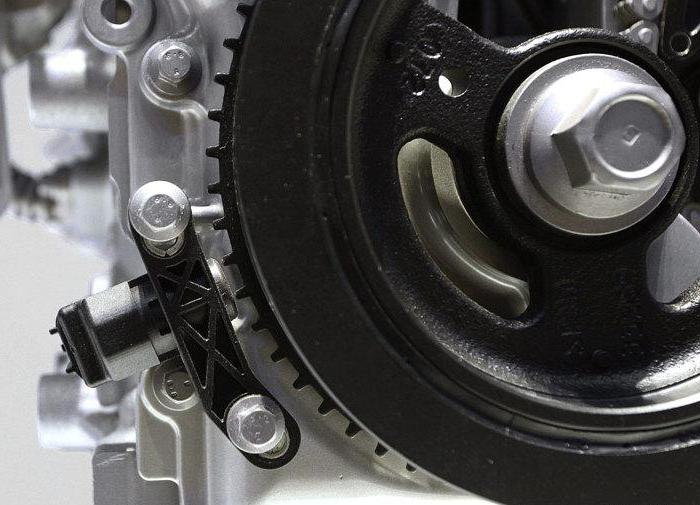

Датчик положения коленчатого вала работает в паре с диском синхронизации на шкиве или на маховике. Выглядит диск синхронизации вот так:

Сам датчик положения коленчатого вала представляет собой проволочную катушку на магнитном сердечнике.

При вращении диска синхронизации происходит периодическое приближение и отделение металлических пластин от сердечника, за счет этого меняется напряженность магнитного поля, а в катушке датчика наводится электрический ток.



Если соединить выходной сигнал датчика к осциллографу мы увидим вот такую картину:

Этот сигнал подается в блок управления двигателем, и он в свою очередь выдает команды на подачу искры в цилиндры и открытие форсунок.



Хотя датчик и является простым устройством, но так как он работает в тяжелых условиях (вибрация, перепады температуры), он иногда выходит из строя. Занято, что не всегда неисправность датчика очевидна.





Признаки неисправности датчика положения коленчатого вала.



Двигатель не запускается.

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.



Датчик проверяется при помощи диагностики или заменой на заведомо исправный.







Двигатель неожиданно глохнет на горячую.

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё….

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала автор статьи сталкивался лично.



Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.



По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.



Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.







Двигатель не запускается при морозе.

Договоримся на берегу — двигатель не запускается на морозе, следует понимать так — двигатель даже не пытается запуститься. Про плохой запуск, у нас на сайте, есть отдельная статья.



Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.





Двигатель работает неустойчиво. Возникает детонация хлопки в ресивер и/или выхлопную систему, явное снижение мощности двигателя и пропуски зажигания.



Это самый частый случай проявления отказа ДПКВ. Дело в том, что при загрязнении датчика, особенно при попадании на него масла и металлической стружки, возможен вариант неустойчивой работы двигателя.



Причина в том, что малейшее загрязнение датчика магнитной стружкой меняет его характеристики, а так как датчик имеет высокую чувствительность, это приводит к сбоям в работе двигателя.



Эта неисправность проверяется визуально, в случае если датчик на виду.

Вот пример загрязненного ДПКВ:



Если датчик визуально не видно вам поможет простейшая диагностика.



Так же возможен вариант с микротрещиной в обмотке датчика, которая расходится при вибрации. Или трещина в корпусе, в которую попадает вода при проезде луж… Визуально это не обнаружить, поможет только компьютерная диагностика или замена на заведомо исправный датчик.





Внимание.

Иногда повреждается не сам ДПКВ, а разъем или проводка в его цепи.







Как проверить датчик положения коленчатого вала?

Самый простой вариант — заехать на любой сервис и считать коды ошибок. Даже самый плохой диагностист, с простейшим оборудованием, поймет, что проблема в датчике или в его цепи.



Сам же датчик, лучше всего проверять заменой на заведомо исправный.



Дело в том, что датчик крайне редко отказывает явно — полностью исправен или полностью неисправен. В большинстве случаев он чудит или после прогрева двигателя или при вибрации во время работы или на холодную.



Если вы все же хотите проверить датчик вам потребуется мультиметр с омметром и миллиампреметром, отвертка и сам датчик.



Методика проверки изложена вот в этом видео:





Заключение.

На этом у меня сегодня все. Я надеюсь, что статья про признаки неисправности датчика положения коленчатого вала была вам полезна и полностью ответила на вопрос.

Если вы хотите дополнить статью или у вас остались вопросы — пишите комментарии.



С уважением, администратор https://life-with-cars.ru

life-with-cars.ru

За что отвечает датчик коленвала и как он работает?

Вы уже имеете за спиной пару-тройку тысяч километров, но еще не знаете, за что отвечает датчик коленвала, тогда мы постараемся расширить ваш кругозор за следующие 5 минут. Прежде всего, стоит правильно понимать, что собой представляет эта деталь и какие именно функции она выполняет. Поэтому начнем разбираться.

Устройство датчика положения коленвала – немногочисленность деталей

Этот датчик является электромагнитным по принципу работы. Благодаря ему, производится синхронная работа топливных форсунок в системе впрыскивания топлива и всей системы зажигания. Расположена эта деталь на кронштейне, рядом со шкивом привода генератора. Устанавливая ее, соблюдают зазор между зубчатым шкивом и самим датчиком.

Величина этого зазора должна быть в пределах 1 миллиметра, добиваются этого посредством подбора соответствующих шайб.

На синхродиске находится 60 зубьев, причем 2 из них отсутствуют, а начало двадцатого совпадает с мертвой точкой (верхней) первого или же четвертого цилиндра. Устройство датчика положения коленвала предполагает зазор между его торцевой поверхностью и зубьями диска. А сам же он представлен в виде обмотки из медного провода и намагниченного сердечника, расположенного внутри нее.

За что отвечает датчик коленвала – признаки поломки

Устройство не самое сложное, согласитесь, но и простым его не назовешь. Следующим объяснением постараемся внести ясность, для чего нужен датчик коленвала. А существует он для синхронизации управления форсунок и системы зажигания, поэтому можно смело заявить, что он является одной из наиболее важных деталей всего автомобиля.

Мы определились, на что влияет датчик коленвала автомобиля, и становится вполне понятно, что его поломка приведет, скорей всего, к выходу из строя абсолютно всего механизма. Поэтому в целях безопасности перед длительными поездками сделайте диагностику данной детали, дабы не попасть в неприятную ситуацию.

На неисправность могут указывать следующие признаки:

• значительно снижается мощность работы двигателя;
• в некоторых случаях и вовсе происходит остановка работы движка;
• во время холостого хода обороты мотора не устойчивы;
• происходит непроизвольное снижение или повышение оборотов.

Таким образом, если неисправность в демпфере, тогда не будет производиться должная синхронизация фаз зажигания и впрыска из-за их смещения относительно друг друга. При малейших признаках неполадок сразу же следует обратиться к специалистам, которые не только знают, как работает датчик положения коленвала, но и могут правильно выявить поломку и устранить ее.

В чем заключаются функции датчика коленвала?

Принцип работы датчика положения коленвала можно выразить в генерации синхроимпульсов напряжения таким образом, чтобы они были синхронны прохождению зубьев мимо торцов датчика. Получаемая форма осциллограммы напряжения близка к синусоиде. Получаемая же амплитуда напряжения, а также частота следования импульсов прямо пропорциональна частоте вращения сердца автомобиля – его двигателя. Поэтому, если двигатель работает на холостом ходу, то амплитуда напряжения должна быть не меньше 6 Вольт. А во время прокрутки движка с помощью стартера это значение должно быть более 5 Вольт.

Функции датчика коленвала заключаются в определении положений газораспределительного механизма и коленчатого вала движка. А информация, поступающая от него на систему управления двигателем, непосредственно влияет на впрыск топлива и зажигание. Конечно, мы не можем постоянно контролировать его работу, однако, зная, как работает датчик коленвала, мы можем периодически проводить его диагностику самостоятельно.

Можно это осуществить не самым быстрым способом, но все же: демонтируем деталь с двигателя и проверяем его сопротивление, которое должно колебаться в пределах 550-750 Ом. Если же это не так, следовательно, деталь неисправна и нуждается в срочном ремонте либо же вовсе замене. Помните, что датчик коленвала играет одну из ведущих ролей, поэтому крайне важно следить за его состоянием.

carnovato.ru

признаки неисправности и способы диагностики :: SYL.ru

В современных автомобилях работой всех исполнительных механизмов и систем управляет ЭБУ. Он получает сигналы от многочисленных датчиков, анализирует информацию, подает управляющие команды на исполнительные устройства. Подача топлива в камеры сгорания также осуществляется посредством нескольких датчиков. Так, один из них – это датчик положения коленчатого вала. Давайте рассмотрим, зачем нужен в автомобиле датчик коленвала, признаки неисправности его, причины поломок, а также методы диагностики данного элемента.

Функции ДПКВ

Для эффективной работы ДВС топливная смесь должна подаваться в камеры сгорания в положении поршня в нижней мертвой точке. Искра, от которой бензин воспламенится (когда все находится в исправном состоянии), подается в положении ВМТ, после сжатия смеси поршнем. Чтобы ЭБУ мог вовремя отправить управляющий сигнал на бензонасос, форсунки и систему зажигания, он должен знать, в каком положении находится коленчатый вал и, соответственно, поршни. Признаки неисправности датчика коленвала ВАЗ-2110 будут связаны с несвоевременностью впрыска, отсутствием искры.

Именно эти данные датчик коленчатого вала и передает на ЭБУ. Элемент этот представляет не только электронный датчик. Для его работы необходимо зубчатое колесо, в котором зубья расположены в особом порядке. Некоторая их последовательность может быть пропущена. Все элементы в шатунно-поршневой группе связаны при помощи шарниров. Амплитуды их можно легко рассчитать при помощи математических формул. Так, положение поршней в нижней мертвой точке и верхней определяется посредством сигналов, которые формирует датчик и диск синхронизации – зубчатое колесо.

Если ДПКВ выйдет из строя, то автомобиль буквально «ослепнет». Горючее не будет подаваться в цилиндры вовсе либо это будет неэффективно. Процесс воспламенения будет хаотичным.

Устройство и принцип действия

Прежде чем рассмотреть признаки неисправности датчика коленвала, необходимо понять, как он устроен и работает. Нужно заметить, что вне зависимости от конструкции и производителя принцип действия данных элементов простой и неизменный.

На коленчатом валу находится специальный реперный или синхронизирующий диск с зубьями. ДПКВ закреплен на кронштейнах так, чтобы его чувствительный элемент находился строго перпендикулярно оси, в которой вращается вал. При этом выдерживается расстояние от зубчатого венца – 1 мм. Нескольких зубьев на этом диске нет – они сточены. Сколько их будет отсутствовать, зависит от типа прошивки в ЭБУ. Что касается количества зубьев, то для большинства автомобилей выпускают диски с 24, 30, 36, 48 и даже 60 зубьями.

Модификации датчиков

Существуют не только свои виды синхронизаторных дисков, но и датчики разных конструкций. Всего можно выделить три таких вида. Это датчик на базе датчика Холла, индуктивные ДПКВ, а также элементы, работающие на оптическом принципе.

Признаки выхода из строя

Теперь рассмотрим признаки неисправности датчика коленвала. На самом деле их не очень много. Это детонационные звуки и детонация под нагрузкой, при движении в горку на низких оборотах. Также можно ощутить, что двигатель работает не так ровно, как раньше – у него нет устойчивости. На холостых оборотах можно заметить, что они довольно резко падают, а затем с огромной скоростью количество оборотов растет. Нередко автомобиль глохнет на холостом ходу как в процессе движения, так и стоя на светофоре.

Также можно выделить и другие признаки неисправности датчика положения коленвала. Двигатель не выдает своей полной мощности. Падение оборотов можно наблюдать даже без показаний приборов. Мощность может падать или резко подниматься. При этом для этого нет каких-либо факторов.

Нередко можно наблюдать и такую ситуацию, когда значительно снизилась динамика автомобиля. Появляются проблемы с запуском двигателя. Одним из самых ощутимых и заметных признаков неисправности датчика коленвала является невозможность запустить мотор совсем. Это часто бывает на современных автомобилях. В электронном блоке уже заложена информация, благодаря которой двигатель не заводится при недостоверных сигналах от исполнительного элемента. Еще один характерный признак поломки ДПКВ – отсутствие искры, но не постоянно, а периодически.

Естественно, эти признаки не всегда могут говорить именно о неполадках с датчиком положения коленчатого вала. Например, снижение мощности двигателя и его оборотов могут указывать на забитый топливный фильтр или засоренный бензонасос. Чтобы не сомневаться, что это признаки неисправности датчика положения коленвала ВАЗа, необходимо выполнить диагностику элемента. Как это сделать? Существует несколько способов. Об этом мы расскажем ниже.

Как проверить ДПКВ на работоспособность?

Для тестирования датчиков положения коленчатого вала есть несколько простых способов. Некоторые из них не дают должной информации, поэтому эффективнее использовать только два метода – они дают максимально точные результаты. Если появились признаки неисправности датчика коленвала 2110, то первым делом придется демонтировать этот элемент. Для этого нужно знать, где он находится.

Где находится ДПКВ?

Найти датчик можно на крышке масляного насоса. Также вместе с демонтажем непосредственно датчика специалисты рекомендуют демонтировать и зубчатый диск. Нередко на нем могут быть повреждения, которые провоцируют различные признаки неисправности датчика положения коленвала.

После демонтажа следует при помощи визуального осмотра искать повреждение на корпусе, а также проверить состояние контактов и колодки. Если ДПКВ грязный, тогда его промывают спиртом. Если поломка не обнаружилась, тогда элемент диагностируют более тщательно.

Способ №1

Суть метода сводится к замеру сопротивления обмотки этого элемента. Если удалось выявить признаки неисправности датчика коленвала ВАЗа, а омметр показывает сопротивление в 550-750 Ом, то элемент находится в рабочем состоянии и поломку нужно искать в других местах. Перед проверкой лучше обратиться к инструкции – производитель точно указывает сопротивление датчика. Если же после замера показатели отличаются, то рекомендуется заменить элемент, так как он неисправен.

Способ №2

С помощью данного способа можно гораздо точней определить, в каком состоянии находится компонент. Для диагностики понадобится вольтметр – лучше использовать цифровое устройство. Его можно приобрести на любом радиорынке. Также понадобится мегомметр, прибор для замера индуктивности и трансформатор – лучше подобрать сетевой.

Чтобы получить максимально точные показатели, диагностику следует осуществлять в температурном диапазоне от 20 до 22 градусов. Вначале замеряют индуктивность обмотки ДПКВ измерителем индуктивности. Если элемент исправен, то прибор покажет от 200 до 400 МГц. Признаки неисправности датчика коленвала 2114 в данном случае указывают, что проблемы в чем-то другом. С помощью мегомметра осуществляют диагностику изоляции. Если уровни напряжения составляют более 500 В, то показатель изоляции не превысит 20 МОм.

Трансформатор понадобится тогда, когда в ходе проверки шкив случайно намагнитится. После анализа результатов можно делать вывод о том, действительно наблюдались признаки неисправности датчика коленвала ВАЗ-2114 или же поломку нужно искать в других местах.

Проверяем ДПКВ осциллографом

Этот метод недоступен в гараже, но с помощью него можно не только определить значения, но и посмотреть, как формируются сигналы. Это даст полную информации о том, в каком состоянии находится элемент и как он работает. Лучше проводить такую диагностику, когда мотор запущен. Но можно и проверять демонтированный датчик.

Итак, как проверить элемент на исправность? Нам понадобится цифровой осциллограф и ПО для работы ним. Снятый датчик проверяют следующим образом. Если появились признаки неисправности датчика коленвала ВАЗ-2110, то щупы прибора соединяют с выводами катушки на нем. Затем запускают ПО. После этого любым механическим предметом нужно помахать перед датчиком.

При исправном элементе на экране будет формироваться осциллограмма, построенная на базе информации от датчика. Если компонент находится в рабочем состоянии, то он зафиксирует металлический предмет. Но точный диагноз можно поставить только после диагностики на работающем моторе. Далее можно принимать решение о замене. Ремонту деталь эта не подлежит.

Как заменить ДПКВ?

Замена осуществляется очень просто. Если компонент был снят для проверки, то на его место устанавливают новый. Перед монтажом желательно тщательно очистить место установки. Далее необходимо закрутить болт. При этом лучше использовать динамометрический ключ и строго контролировать момент затяжки болта. Момент затяжки должен быть не более 8-12 Нм. Затем важно проконтролировать, чтобы расстояние от чувствительной части датчика до диска синхронизации было не более одного миллиметра.

В заключение

Если появились признаки неисправности датчика коленвала ВАЗ-2114, то обязательно нужно проверить его. Это несложно. Существуют доступные методы диагностики – начать проверку можно с самых простейших способов. А если дело не в датчике, то нужно поискать неисправности в других системах.

www.syl.ru

Замена датчика коленвала своими руками » АвтоНоватор

Здравствуйте, уважаемые автолюбители! Хотелось бы сразу напомнить вам золотое правило автосервиса: Если к тебе приехал клиент, то устрани неисправность, попутно обеспечив работой коллегу по цеху… Пусть не обижаются добросовестные работники, но… чаще всего получается именно так.

Замена датчика положения коленвала

Сегодня речь пойдёт о том, как проводится замена датчика положения коленвала своими руками. По оценкам специалистов, датчик коленвала является чуть ли не единственным из датчиков автомобиля, неисправность которого приводит к остановке двигателя.

Почему так происходит? Основная функция датчика коленвала – синхронизировать работу форсунок или системы зажигания, и его неисправность автоматически приводит к сбою в работе всей системы зажигания и подачи топлива.

Нужно отдать должное тому, что датчик коленвала не так уж и часто выходит из строя. Как правило, это происходит по нескольким причинам.

Причины выхода из строя датчика оборотов коленвала

Причины, которые приводят к необходимости замены датчика коленвала, могут возникнуть в любое время и в любом месте вашего маршрута. Поэтому, совершенно нелишним будет наличие в багажнике запасного датчика.

Если у вас не будет возможности своими руками произвести замену датчика коленвала, то на любом автосервисе вам это сделают за полчаса. Главное то, что вы должны помнить и знать: замена датчика оборотов коленвала не требует разборки двигателя или снятия защиты поддона картера. Всего лишь нужен демонтаж колеса.

Итак, причины замены датчика коленвала:

• механические повреждения корпуса датчика оборотов коленвала, происходящие по разным причинам. В данном случае требуется замена датчика коленвала;
• межвитковое замыкание внутри обмотки, из-за которого происходит сбой генерации импульсов к ЭБУ на определенных оборотах. Это для импульсных датчиков, а именно они наиболее распространены на нынешних автомобилях. В связи со сложностью определения данной неисправности, когда происходит ограничение числа оборотов на 3-4 тысячах, оптимальным решением является замена датчика положения коленчатого вала;
• ещё одна неисправность, которая не относится к самому датчику, но влияет на его функциональность – это обламывание зубьев задающего венца. Причины могут быть разные, но последствия таковы, что происходит потеря мощности двигателя, нестабильность в работе двигателя и перерасход топлива.

Технология замены датчика коленвала своими руками

Первое, что вам необходимо сделать, при признаках неисправности датчика – провести его диагностику. Предварительно ознакомившись с инструкцией об устройстве датчика вашей модели.

Датчик коленвала проверяется обычным омметром либо тестером в режиме омметра. В инструкции к датчику должно быть указано его рабочее сопротивление. Именно на эту цифру нужно ориентироваться при проведении замера сопротивления. Если сопротивление ниже, указанного в руководстве для типа датчика, то однозначно необходима замена датчика коленвала.

Замена датчика положения коленчатого вала требует особого внимания на расстояние зазора между сердечником датчика и диском синхронизации. У каждого типа датчиков и моделей двигателя он свой, поэтому вновь направляемся к инструкции именно для вашего автомобиля.

Перед тем, как снимать датчик сделайте метки по отношению болтов крепления к корпусу и положению датчика. Установку нового датчика желательно проводить, используя старые болты крепления.

Демонтаж неисправного датчика коленвала не составит особого труда. Процесс его описывать нет смысла, так как существуют определенные конструктивные особенности у автомобилей разных моделей. Не поленитесь и при съёме старого датчика промаркируйте: его положение, провода. При установке нового датчика, эта схема вам поможет.

При установке нового датчика оборотов коленвала, глубина установки регулируется при помощи шайбы (прокладки), которая идёт в комплекте с датчиком. Монтаж датчика осуществляется в обратном порядке процесса снятия.

Удачи вам при замене датчика оборотов коленвала своими руками.
