Обозначение значков на панели приборов ВАЗ 2114: кнопки, индикаторы, лампочки, схема

Приборная панель ВАЗ 2114 – главный информационный блок, на которой отображаются данные о текущем функциональном состоянии автомобиля. Расположена она на торпеде, прямо перед сидением водителя.

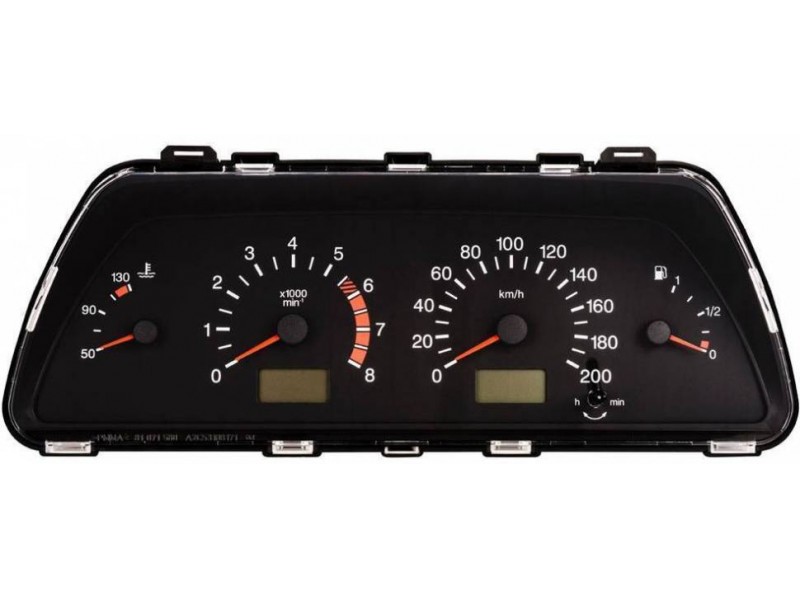

Приборка ВАЗ 2114, 2113,2115

На самой панели находится  элементы трех видов:

• Лампочки-индикаторы, свидетельствующие о количестве необходимых для работы автомобиля расходных элементов – бензина, масла, тормозной жидкости и тд;
• Спидометр и тахометр;
• Управляющий элемент для переключения режима работы спидометра.

Также к понятию «комбинация приборов» принято относить рычаги включения поворотников, кнопки для управления фарами, печкой, и другими коммуникациями машины.

Схема приборной панели ВАЗ 2114 выглядит следующим образом:

Панель приборов (схема)

Из данной статьи вы узнаете обозначение значков на приборной панели ВАЗ 2114, причины загорания индикаторов, а также меры, которые необходимо принять для устранения возникших неполадок.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля показатель тахометра необходимо умножать на 100. К примеру, если стрелка расположена на отметке 40, значит коленвал выполняет 4000 оборотов в минуту.

Производителем указана критическая величина оборотов, при достижении которой двигатель четырнадцатой может выйти из строя из-за чрезмерной нагрузки. На приборе она выделена красной штриховкой, эта величина составляет от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на которое выводятся данные о текущем времени и температуре воздуха окружающей среды.

Четырнадцатая обладает индукционным стрелочным спидометром, который расположен в правой части приборной панели. Спидометр также поделен на секторы, величина деления – 10 километров. Максимальная отметка – 200 км.

Спидометр работает от датчика измерения скорости, расположенного внутри коробки переключения передач. Стоит учитывать, что все индукционные спидометры, в том числе и тот, что установлен на четырнадцатой, обладают допустимым уровнем погрешности в 5 км/час.

Снизу стрелки спидометра находится электронный экранчик, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета. Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю.

• Датчик количества бензина

Справа на панели приборов ВАЗ 2114 (приборная панель ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнацатой модели) расположен стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 – полный бак, ½ – бак заполнен на половину, 0 – пустой бак.

Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура – 50, максимальная – 130 градусов. Критическая зона температуры начинается с 105 градусов, она отмечена красной штриховкой.

Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль и заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если не работает датчик температуры на приборной панели ВАЗ 2114, необходимо проверить проводку, посредством которой датчик подведен к емкости с охлаждающей жидкостью. Также возможно окисления контактов датчика, их необходим либо протереть растворителем, либо заменить датчик на новый.

ИНДИКАТОРНЫЕ ЛАПОЧКИ

Также панель приборов на ВАЗ 2114 имеет блок световых индикаторов, который включает следующие значки:

Индикаторы

Разберем обозначение значков на панели приборов детальнее:

1. Индикатор, выводящий информацию о текущем уровне масла в двигателе. При критически низком количестве смазывающей жидкости лампочка загорается оранжевым цветом. Масло необходимо долить сразу же после того, как этот индикатор станет активным;
2. Данный индикатор свидетельствует о низком количестве рабочей жидкости в емкости стеклоомывателя. Бачек рассчитан на 5 литров жидкости, индикатор включается, когда её количество падает ниже 1 литра;
3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших индикаторов, за которым необходимо тщательно следить;
4. Указывает на наличие незакрытых дверей. Горит красным цветом;
5. Индикатор, который загорается, если габариты, либо стоп-сигнальные лампы вышли из строя. Цвет активного индикатора – красный;
6. Лампочка, которая загорается в случае критического износа тормозных колодок (1.
   5 мм). Горит с момента первого нажатия тормозов до выключения автомобиля;
7. Индикатор, свидетельствующий о том, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов ВАЗ 2114 может гореть в двух случаях: при включенной стартере автомобиля, и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Для устранения проблемы полностью заполните бачек и проверьте контакты датчика уровня ТЗ, которые расположены на крышке емкости, на предмет окисления.

Если горит значок двигателя на панельке, значит с силовым агрегатом четырнадцатой что-то не в порядке. Причин у загорания лампочки «Check Engine» очень много, нередко она горит даже тогда, когда каких-либо видимых неисправностей нет. Лучше всего съездить в СТО на диагностику, так вы обезопасите от возможных проблем.

КНОПКИ НА ПРИБОРНОЙ ПАНЕЛИ

В центре приборной панели располагается ряд из пяти кнопок:

Кнопки

Описание кнопок панели приборов ВАЗ 2114 следующее:

Первый блок:

1. Включение/отключение габаритных огней. При включенных габаритах лампочка горит зеленым цветом;
2. Кнопка включения и выключения фар;

Второй блок:

1. Включение/отключение передних противотуманок. Для того чтобы включить противотуманные фары предварительно необходимо включить габаритные огни;
2. Включение/отключение задних противотуманок;
3. Включение/отключение обогрева стекла на двери багажника четырнадцатой.

Обозначение значков на панели приборов ВАЗ 2114: кнопки, индикаторы, схема

Панель приборов автомобиля ВАЗ 2114 является главным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображены в схемах. В статье рассматриваются основные элементы панели, дается расшифровка значков и кнопок приборной панели, а также схема их расположения.

Содержание

[ Раскрыть]

[ Скрыть]

Составляющие панели

Электронная приборная панель расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
2. Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
3. Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
4. Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего тюнингу подвергают панель приборов, делают более яркой подсветку, выполняют вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

• разобрать панель;
• снять щиток;
• сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
• вернуть снятые детали на место.

Тюнинг подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Индикаторные лапочки

Обозначения на приборной панели ВАЗ 2114 сделаны согласно требованиям и нормам. Они унифицированы для того, чтобы были понятны всем водителям. Обозначения индикаторов расположены в нижней части щитка.

Тюнинг панели приборов ВАЗ 2114

В таблице дается описание обозначений, которые используются в схемах и на приборной панели.

Изображение	Обозначение
Канистра с каплей	Сигнализирует, что уровень масла в катере ДВС опустился ниже минимально допустимого, горит значок красным цветом.
Дворники и фонтанчик	Сообщает о том, если остаток омывающей жидкости в бачке составляет меньше одного литра. Индикатор начинает светиться оранжевым цветом.
Термометр	Светится оранжевым цветом, если в расширительном бачке недостаточный уровень охлаждающей жидкости.
Авто с открытыми дверьми	Горит красным цветом, если не закрыта одна из дверей.
Значок перечеркнутой лампочки	Означает, что есть проблемы со стоп-сигналами или габаритами.
Круг с черточками по бокам	Сигнализирует об износе колодок тормозной системы и неисправностях тормозов.
Человечек с ремнями безопасности	Сообщает, что водитель или один из пассажиров не использует ремни безопасности.
Две зеленые стрелки вверху щитка	Загораются соответствующие лампочки при включении правого или левого поворотника.
Красный треугольник	Загорается при аварийной остановке.
Check Engine	Сигнализирует о неполадках с двигателем. Горит красным цветом.
Синяя лампочка	Горит при включении дальнего света
Зеленая лампочка	Горит при включении света ближнего
Обозначения, относящиеся к более ранним версия ВАЗ 2114
Канистра с каплей жидкости красного цвета	Загорается, если давление масла не отвечает требованиям, то есть падает ниже необходимого уровня.
Буква «Р» в круге	Горит, если отключен ручной тормоз.
Аккумулятор	Светится, если разряжена аккумуляторная батарея.
Восклицательный знак в круге	Горит красным, если недостаточный уровень тормозной жидкости.

Кнопки на приборной панели

Кнопки также имеют определенное месторасположение в схеме расположения АП.

Кнопки управления на ВАЗ 2114

Каждая из них имеет свое предназначение:

1. Кнопка, расположенная справа от спидометра, дает возможность на электронном дисплее переключать время и температуру. Если на нее жать более 5 секунд, когда автомобиль находится в покое, сбросятся текущие показания пробега.
2. Справа над спидометром на щитке находится комбинация двух кнопок. С помощью кнопки с изображением 2-х фар включаются габаритные огни. Кнопка с одной фарой служит для включения ближнего света.
3. Кнопка, на которой изображена фара с наклонными штрихами, предназначена для включения передних противотуманок.
4. Кнопка с горизонтальными штрихами, служит для включения задних противотуманок.
5. Кнопка с прямоугольником позволяет включить функцию, благодаря которой будет обогреваться заднее стекло.

Разобраться со всеми индикаторами, АП и кнопками несложно, имея схему расположения в мануале автомобиля. Данная статья помогает разобраться со всеми обозначениями.

Подводя итоги, можно сказать, что на панели АП отражается следующая полезная информация:

• технические характеристики транспортного средства, степень его безопасности на момент движения;
• наличие бензина, уровень рабочих жидкостей;
• информация о динамике движения: скорости, оборотах коленвала и др.;
• эксплуатации различных приборов автомобиля;
• прочая полезная информация, например время, температура и др.

Светодиодная панель приборов ВАЗ 2114

Получить данную информацию позволяют различные датчики и измерительные приборы, входящие в электрическую схему машины. Так как конструкция и схема подключения АП проста, ее легко разбирать и собирать. Поэтому, если есть желание, можно выполнить тюнинг, произвести накладку, вставки дополнительных элементов, можно сделать подсветку из светодиодов.

Если на приборной панели начинают подсвечиваться какие-либо индикаторы, следует сразу реагировать на это. Вовремя обнаруженная и устраненная неисправность даст возможность избежать проблем в пути и продлит эксплуатационный срок автомобиля.

Видео «Замена лампочек на приборной панели ВАЗ 2114»

Видео Алексея Львова о том, как снять приборную панель и заменить лампочки.

 Загрузка …

Панель приборов ВАЗ 2114, 2115: кнопки, индикаторы, лампочки

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.



1. Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115
2. Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео
3. Замена лампочек панели приборов ВАЗ 2114, 2115. Видео
4. Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.
5. Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115



1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 —  Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов

1. Включатель габаритов
2. Ближний свет фар
3. Кнопка передних противотуманок
4. Задние противотуманки
5. Обогрев заднего стекла

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео



Замена лампочек панели приборов ВАЗ 2114, 2115.

Видео



Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.

описание ламп и индикаторов, обозначение значков, фото

Панель приборов ВАЗ 2114 имеет ряд индикаторов и указателей, показывающих водителю состояние бортовых систем в режиме реального времени.

Здесь расположен бортовой компьютер, считывающий показания приборов, и выводящий информацию на экран. Подобная система значительно упрощает обслуживание машины. Если на приборке появляются определенные знаки – поиск неисправности происходит в разы быстрее.


Значки разделяются на несколько групп:

• уведомляющие;
• предупреждающие;
• запрещающие.

Каждая группа имеет собственную зону ответственности, может пересекаться с другими, создавая комбинации, говорящие о сложных поломках.

Обозначение значков на приборной панели автомобиля ВАЗ 2114

На модели с инжектором и мотором 8 клапанов присутствует ряд значков, показывающих водителю возможные поломки или говорящих о необходимости обслуживания отдельных агрегатов автомобиля.

Все три группы сигналов разделены по зоне ответственности. Полная расшифровка символов с фото указана далее.

Значки неисправностей

Группа несет ответственность за индикацию серьезных поломок, вызванных механическими повреждениями и требующими срочного вмешательства. Аргументируется скрупулёзность тем, что в 99% случаев вспыхнувшие лампы значат, что машине необходим срочный ремонт. Наиболее удобно рассмотреть значки в форме таблицы.

ВАЗ 2114: сигналы на приборной панели

Следующая группа не несет ответственности за критические поломки. Основная роль ламп – уведомить водителя о состоянии системы в режиме реального времени.

Значки датчиков

Отдельно следует выделить индикаторы срабатывания датчиков.

Панель приборов ВАЗ 2114: описание ламп и индикаторов

Присутствует умеренное количество ламп и индикаторов, что обусловлено простой конструкцией автомобиля. Все указатели отвечают за отдельный агрегат.

• 1 – стрелочный указатель температуры двигателя. нормальное значение от 80 до 95 градусов Цельсия;
• 2 – тахометр;
• 3/4 – указатели поворотников;
• 5 – спидометр;
• 6 – уровень топлива в бензобаке;
• 7 – в некоторых комплектациях может выглядеть как красная, круглая лампа, говорит о необходимости заправки;
• 8 – обнаружены поломки в задних габаритах;
• 9 – в зависимости от комплектации говорит об износе колодок, падении уровня масла в тормозах;
• 10 – включен дальний свет;
• 11 – клавиша предназначена для настройки часов и сброса суточного пробега;
• 12 – индикаторное табло бортового компьютера;
• 13 – знак аварийной сигнализации;
• 14 – требуется проверить двигатель;
• 15 – часы;
• 16 – критическое падение заряда аккумулятора;
• 17 – износ тормозных колодок;
• 18 – упал уровень масла в двигателе, необходимо пополнить запас жидкости;
• 19 – резерв.

Каждая из лампочек обозначает работу уникального узла.

Важно! В зависимости от комплектации и года выпуска автомобиля, контрольные лампы могут иметь разное значение или внешний вид, для получения точной информации потребуется изучить сервисное руководство машины.

Коды ошибок на приборной панели ВАЗ 2114

При наличии неисправностей в бортовых системах машины, можно воспользоваться методом самодиагностики автомобиля. Ввиду упрощенности конструкции, процедура укажет только на область расположения поломки.

• 1 – барахлит процессор;
• 2 – обрыв проводки или нарушение работы датчика топлива в бензобаке;
• 4 – в бортовых сетях обнаружен резкий перепад напряжения;
• 8 – сильно упало напряжение в проводке машины;
• 13 – датчик кислорода поврежден или нарушена проводка;
• 14/15 – нарушения работы датчиков температуры охлаждающей жидкости;
• 16/17 – перепады напряжения в бортовой цепи;
• 19 – ДПКВ сломан или повреждены силовые магистрали;
• 24 – обрыв спидометра;
• 41 – ДРФ барахлит;
• 51/52 – неверно приходит сигнал от постоянной или оперативной памяти;
• 53 – СО-потенциометр сломан;
• 61 – лямбда-зонд поломан.

Автор: Думанов Борис

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Подробнее об авторе Калькулятор — помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

Оставить отзыв

Панель приборов ВАЗ 2114: обозначения значков и описание кнопок (фото)

Содержание:

1. Основные приборы и их расшифровка
2. Лампочки, индикаторы значки
3. Кнопки и их обозначение

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Панель приборов

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

Комбинация приборов

Давайте детальнее их изучим.

1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
   1. 0 — бак пустой;
   2. 1/2 — бак заполнен наполовину;
   3. бак полный;
   4. Изображение бензоколонки вверху — бак заполнен максимально;
   5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Изображение	Обозначение
Значок канистры с каплей жидкости	Изображение сообщает о снижении уровня масла в картере двигателя ниже допустимого, подсвечивается красным
Значок дворников и фонтанчика	Сообщает о недостаточном количестве омывающей жидкости. Если омывателя остается меньше литра, значок загорается оранжевым
Значок термометра	Говорит о снижении уровня охлаждающей жидкости в расширительном баке на холодном двигателе ниже допустимого. Загорается оранжевым цветом
Значок машины с открытыми дверьми	Сообщает о том, что какие-то из дверей не закрыты. Подсвечивается красным
Значок перечеркнутой лампочки	Сообщает о неисправности габаритов или стоп-сигналов
Значок круга со штрихами по бокам	Говорит о неисправности тормозов, выработке колодок
Значок человека с ремнями безопасности	Сообщает о том, что кто-то не пристегнул ремни.
Значок двух зеленых стрелок	Сигнализируют о включении левого или правого поворотника
Значок Check Engine	Загорается красным при возникновении неполадок двигателя
Значок синей лампочки	Говорит о включенном дальнем свете
Значок зеленой лампочки	Говорит о включении ближнего света.
Обозначения, предусмотренные на ВАЗ 2114 более ранних модификаций
Красный значок канистры с каплей жидкости	Сигнализирует о падении масла, означает аварийное давление масла
Значок буквы «Р» в кружочке	Сигнализирует о не выключенном ручном тормозе
Изображение аккумулятора	Включается при разрядке аккумуляторной батареи
Значок восклицательного знака в кружке	Загорается красным, сообщает о снижении уровня тормозной жидкости.

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.

1. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если зажать ее на 5 секунд при стоящем автомобиле, сбросятся текущие данные пробега.
2. Сдвоенная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой — включает ближний свет.
3. Кнопка с нарисованными под углом штрихами и фарой включает передние противотуманные фары.
4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
5. Кнопка с прямоугольником включает обогрев заднего стекла.

На деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок приборной панели ВАЗ 2114 позволит в этом разобраться. Но лучше всего сесть в автомобиль вместе с инструкцией и наглядно во всем убедиться.

Ни в коем случае не игнорируйте сообщения приборной панели. Если своевременно отреагировать на сигнал о пустеющем баке, к примеру, вы сможете вовремя завернуть на заправку и не заглохнуть посреди дороги.

 Загрузка …

---

Органы управления и оборудование салона ВАЗ 2113 | 2114 | 2115

2. Органы управления, приборная панель и оборудование салона

Органы управления
Панель, устанавливаемая при сборке на заводе заз: 1. левый боковой дефлектор, 2. левый дефлектор обдува боковых окон, 3. подрулевой переключатель управления наружным освещением и указателями поворотов, 4. рулевое колесо, 5. комбинация приборов, 6. кнопка подачи звукового сигнала, 7. кнопка аварийной световой сигнализации, 8. подрулевой переключатель управления стеклоочистителям и иомывателями, 9. выключатель наружного освещения, 10. выключатель передних противотуманных фар(опция), 11. заглушка(гнездо под кнопку дополнительного оборудования), 12. выключатель задних противотуманных фонарей, 13. выключатель подогрева заднего окна, 14. бортовой компьютер «multitronics»(опция), 15. панель приборов, 16. панель индикаторов, 17. перчаточный ящик, 18. правый дефлектор обдува боковых окон, 19. правый боковой дефлектор, 20. рычаг отпирания капота, 21. корректор фар, 22. регулятор подсветки приборов, 23. замок зажигания, 24. педаль сцепления, 25. педаль тормоза, 26. педаль акселератора, 27. заглушка, 28. прикуриватель, 29. отсек для мелких предметов, 30. рычаг переключения передач, 31. кнопка подогрева водительского сиденья(опция), 32. рычаг стояночного тормоза, 33. кнопка подогрева сиденья переднего пассажира(опция), 34. пепельница, 35. ниша для установки радиоприемника или магнитолы, 36. панель управления отопителем и вентиляцией салона, 37. центральный дефлектор, 38. журнальная полка, 39. предупредительный индикатор недостаточного уровня моторного масла в картере двигателя, 40. предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя, 41. предупредительный индикатор падения уровня охлаждающей жидкости, 42. индикатор незакрытой двери, 43. предупредительный индикатор выхода из строя ламп сигнальных огней, 44. предупредительный индикатор износа тормозных накладок передних колес, 45. предупредительный сигнал о непристегнутом ремне безопасности, 46. кнопка омывателя фар(опция), 47. заглушка(гнездо под кнопку дополнительного оборудования), 48. указатель температуры охлаждающей жидкости, 49. тахометр, 50. индикатор левого указателя поворота, 51. индикатор правого указателя поворота, 52. спидометр, 53. указатель уровня топлива, 54. индикатор резервного остатка топлива, 55. индикатор низкого давления асла, 56. индикатор затяжки стояночного тормоза, 57. индикатор системы зарядки, 58. дисплей отображения часов и температуры, 59. предупредительный индикатор «проверьте двигатель», 60. индикатор аварийнойсветовой сигнализации, 61. дисплей одометра и счетчика суточного пробега, 62. кнопка сброса счетчика суточного пробега, 63. индикатор дальнего света фар головного освещения, 64. предупредительный индикатор аварийного состояния рабочей тормозной системы, 65. индикатор включения габаритного света.
Спидометр
Указывает приблизительную скорость движения автомобиля (в км/ч).
Одометр
Служит для отображения суммарного пробега автомобиля (в км).
Счетчик суточного пробега
Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный промежуток времени (например, за время последней поездки). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Сброс счетчика суточного пробега осуществляется только на неподвижном автомобиле.
Тахометр
Показывает приблизительную частоту вращения коленчатого вала двигателя (в оборотах в минуту). Для получения значения частоты вращения необходимо число на шкале, на которое указывает стрелка, умножить на 100.
Красная зона (участок шкалы, заштрихованный красным) означает режим работы двигателя на повышенной частоте, что является опасным для двигателя.
Внимание
Не допускайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 6000 об/мин).
Указатель температуры охлаждающей жидкости
Переход стрелки данного указателя в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.
Внимание
Не допускайте, чтобы двигатель работал в режиме перегрева (свыше 110°С).
Указатель уровня топлива
При включении зажигания данный указатель отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9.5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор предупреждающий о необходимости заправки. В этом случае рекомендуется заправиться топливом как можно скорее.
Эконометр
Данный указатель предназначен для того, чтобы помочь водителю выбрать наиболее экономичный режим работы двигателя. Шкала эконометра разделена на две зоны — белую и желтую. Белая зона соответствует экономичному режиму, желтая — режиму высокого расхода топлива.
Индикаторы указателей поворотов
При включении указателей поворотов, данный индикатор начинает мигать на панели приборов. В случае если индикатор мигает слишком часто, это указывает на возможное перегорание ламп указателей поворотов. Необходимо заменить перегоревшую лампу новой.
Индикатор включения габаритного света
Данный индикатор загорается при включении наружного освещения автомобиля.
Индикатор дальнего света фар
Данный индикатор загорается синим светом при включении дальнего света фар.
Предупредительный сигнал «STOP»
Данный световой сигнал может загораться одновременно с одним из следующих индикаторов. Если загорелся данный предупредительный сигнал, необходимо немедленно остановить автомобиль в безопасном месте и принять меры к поиску и устранению неисправности. Дальнейшее движение на автомобиле с зажженным предупредительным сигналом «STOP» небезопасно.
Предупредительный индикатор аварийного состояния рабочей тормозной системы
Загорается красным светом при понижении уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
Внимание
При загорании индикатора во время движения автомобиля, дальнейшее движение запрещено до устранения причин неисправности.
Индикатор затяжки стояночного тормоза
Индикатор загорается красным светом при активации стояночного тормоза.
Индикатор незакрытой двери
Данный индикатор загорается в случае, если одна или несколько дверей автомобиля не закрыты или закрыты неплотно.
Предупредительный сигнал о непристегнутом ремне безопасности
Данный световой сигнал загорается на панели приборов в случае, если при работающем двигателе ремень безопасности водителя не пристегнут.
Индикатор включения аварийной сигнализации
Данный индикатор загорается одновременно с включением аварийной световой сигнализации.
Индикатор системы зарядки
Данный индикатор загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полсилы при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи системы зарядки.
Индикатор низкого давления масла
Данный индикатор загорается красным светом в случае падения давления масла в двигателе.
Внимание
Движение автомобиля при горящем индикаторе низкого давления масла может привести к серьезным повреждениям двигателя.
Предупредительный индикатор «проверьте двигатель»
Примечание
Только для автомобилей с системой непосредственного впрыска топлива.
Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы и при отсутствии неисправности индикатор гаснет. В случае обнаружения неисправности в системе, индикатор мигает или горит постоянно.
Внимание
Движение с горящим индикатором «Проверьте двигатель» запрещено.
Индикатор включения задних противотуманных фонарей.
Данный индикатор загорается при включении задних противотуманных фонарей.
Индикатор подогрева заднего стекла.
Данный индикатор включается после нажатия кнопки включения подогрева заднего стекла и гаснет при повторном нажатии.
Предупредительный индикатор выхода из строя ламп сигнальных огней (опция)
Данный индикатор загорается в случае перегорания ламп стоп-сигналов, габаритных огней или указателей поворотов.
Предупредительный индикатор падения уровня охлаждающей жидкости (опция)
Данный индикатор загорается при понижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание
Перед тем, как долить охлаждающую жидкость в систему, необходимо убедиться в отсутствии утечек.
Предупредительный индикатор износа тормозных накладок передних колес (опция)
Данный индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания в случае, если толщина накладок тормозных колодок передних колес достигла значения 1. 5 мм. В этом случае необходимо заменить тормозные колодки новыми.
Предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя (опция)
Данный индикатор загорается в случае, если в бачке стеклоомывателя остается менее одного литра омывающей жидкости.
Предупредительный индикатор недостаточного уровня моторного масла в картере двигателя (опция)
Данный индикатор загорается в случае, если уровень моторного масла в картере двигателя достиг предельно допустимого минимума.
Примечание
Перед тем, как долить масло в двигатель, убедитесь в отсутствии утечек.
Индикатор прикрытия воздушной заслонки карбюратора
Примечание
Только для автомобилей с карбюраторными двигателями.
Данный индикатор загорается при использовании принудительного прикрытия дроссельной заслонки для облегчения пуска двигателя.

Панель приборов ваз 2114 – обозначение значков, кнопки

Панель приборов ваз 2114 считается основным элементом представленной информации, где отражается все техническое состояние автомобиля. Находится щиток приборов на ваз 2114 перед глазами водителя. Ведь именно за счет панели управления водитель может понять, что в автомобиле имеется неисправность, это так называемое связное устройство между водителем и автомобилем. Так как производство автомобилей не стоит на месте, то все время  добавляется новыми датчиками, кнопками и значками.

Всего здесь представлено несколько видов элементов:

• Индикатор-лампочка, она будет сигнализировать о некоторых системах расходников, таких как топливо, тормозная жидкость, масло и многие другие.
• Тахометр и спидометр.
• А также узел переключения работы спидометра.

Точно к таким же системам управления можно отнести и рычаги переключения поворотников, ближнего и дальнего света, и многое другое.

Теперь стоит разобрать, все обозначения, представленные на панели управления более подробно. А также что обозначает тот или иной индикатор, и что необходимо делать, если они загораются. Но бывают случаи, когда  кнопки и лампочки выходят из строя, и их обязательно стоит ремонтировать, так как это основные связные, которые будут указывать на неисправность.

Главные элементы панели управления

Самое главное место в автомобиле отводится таким приборам как тахометр и спидометр, еще сюда можно отнести датчик топлива, температуры охлаждающей жидкости. И стоит разобрать эти приборы более подробно, чтобы все было понятно в дальнейшем.

Тахометр

Он представлен в виде устройства со стрелкой, его сигнал приходит на бортовой компьютер модели. На это устройство выводятся данные об оборотах автомобиля. Всего тахометр имеет 5 шкал, и цифры здесь имеет каждая вторая шкала, максимальное число оборотов составляет 80. Для того чтобы определить обороты необходимо число указанное на тахометре умножать на 100. Производители на устройстве указали максимальное число оборотов, при достижении которых двигатель автомобиля может выйти из строя. Под ним располагается небольшое окошко, где указывается время и температура воздуха на улице.

Спидометр

На ваз 2114 имеется индукционный стрелочный спидометр, он расположен с правой стороны приборной панели. На спидометре также имеются определенные деления, количество одного деления составляют 10 км. Всего автомобиль может развить скорость до 200 км/ч. Устройство будет работать за счет датчика, который измеряет скорость, и он располагается в коробке передач автомобиля. Но все спидометры, которые установлены на ваз 2114 будут выдавать погрешность в 5 км. Внизу под спидометром также находится электронное табло, где указываются точные данные о пробеге автомобиля, а также можно посмотреть пробег, который прошел автомобиль за определенный период времени. Обычно эти цифры указываются под общим пробегом. Но основной пробег так не скрутить, а  можно только сбить нижние показания при помощи ручки переключения, которая располагается рядом.

Указатель остатка топлива

Он находится в правой части приборной панели, также имеет элемент в виде стрелки, которая указывает на количество бензина в баке автомобиля. Всего датчик имеет три риски, где установлены цифры, они и будут указывать на количество бензина. Если стрелка находится на отметке 1, то это указывает на полный бак. Отметка _½ будет свидетельствовать о середине топливного бака. Также здесь есть сигнальная лампочка, которая укажет слишком низкий уровень бензина, и если стрелка находится на нем, то лучше всего заправить автомобиль.

Температурный датчик

Он показывает температуру охлаждающей жидкости в автомобиле, он также имеет определенную шкалу с 20 единицами. Минимум температуры это 50, а максимум это 130, но лучше не достигать максимума, так как это критично для автомобиля. Стоит помнить, что при закипании охлаждающей жидкости, необходимо срочно остановить автомобиль, и заглушить двигатель, в этом случае может выйти из строя двигатель. Бывает так, что датчик показывает неточную температуру или вообще ее не показывает, в этом случае проверяют электропроводку. Она очень часто окисляется, и датчик перестает показывать правильные данные, для чистки контактов используют растворитель. Но в некоторых случаях он полностью выходит из строя, поэтому его лучше заменить на новый.

Лампочки индикаторы

Вот теперь стоит обсудить такие лампочки индикаторы, которые имеют свое назначение и значки. Все лампочки установлены по всем правилам и нормам, предусмотренным в автомобиле. Но и тут есть определенные расхождения, так как все будет зависеть от модели и года выпуска автомобиля.

	Индикатор уровня масла в двигателе. Если масло находится на критической отметке, то данная лампочка горит оранжевым цветом. Как только она загорелась, стоит незамедлительно, провести, долив масла в систему.
	Лампочка омывателя, она покажет, когда стеклоомывающей жидкости в бачке будет слишком мало. Всего в такой бачок можно залить до 5 литров жидкости, лампочка может загореться, когда жидкости остается меньше литра.
	Недостаток охлаждающей жидкости. Индикатор, который отвечает за количество охлаждающей жидкости в системе. Именно за ним необходимо более тщательно следить.
	Двери не закрыты. Также панель приборов ваз 2114 имеет маленькие черточки под наклоном, они будут указывать, что двери автомобиля не закрыты.
	Перегоревшие лампочки. Есть здесь индикатор на перегоревшие лампочки стоп сигналов, фар и других, если произошла поломка, то лампочка загорается также оранжевым цветом.
	Износ тормозных колодок. Индикатор, указывающий на большой износ тормозных колодок, он будет гореть с момента нажатия на педаль тормоза и до тех пока не заглушить автомобиль.
	Не пристегнутый ремень безопасности. В некоторых автомобилях этой марки, есть сигнализатор, который указывает на не пристегнутый ремень безопасности.

Все автомобили раннего производства имеют еще несколько дополнительных значков, которые отвечают за:

	Внутри круга располагается буква Р, она будет обозначать, что включен ручной тормоз на автомобиле.
	Есть своеобразный знак аккумуляторной батареи, если он загорелся, то стоит провести зарядку аккумулятора.

Также на приборной панели может загореться восклицательный знак, который укажет на маленькое количество тормозной жидкости в системе. В этом случае стоит проверить и долить до нужного уровня. Конечно, приборная панель ваз 2114 может указать на неполадки в двигателе автомобиля, на это будет указывать значок в виде двигателя. Но бывает так, что этот чек загорается, даже когда нет неисправностей, поэтому лучше сразу обратиться на ТО, чтобы провели диагностику.

Конечно, панель приборов ваз 2114 достаточно много показывает нужной информации, которая будет сигнализировать о неисправностях в автомобиле, а также водитель будет сразу понимать, что именно неисправно в машине.

Кнопки управления

По центру где, находится приборная панель на ваз 2114, есть также кнопки управления, они располагаются в один ряд и выполняют следующие функции:

Кнопки управления. Первый ряд

Первый ряд

1. При помощи этой кнопки можно отключить или включить габаритные огни автомобиля, если габариты выключены, она будет гореть зеленым цветом.
2. Также рядом располагается кнопка отключения и включения фар в автомобиле.
3. Есть здесь на рычаге переключения поворотников, и включение дальнего света, на панели приборов он светится синим цветом.

Кнопки управления. Второй ряд

Второй ряд

1. При нажатии на эту кнопку можно включить или выключить противотуманные фары спереди. Но перед тем как включить их сначала включают габариты.
2. Далее идет кнопка включения и отключения задних противотуманок.
3. Затем кнопка на выключении обогрева стекла заднего стекла на багажном отделении.

Стоит помнить, что выключатель не включится, пока не загорятся габаритные огни, а также при включенных фарах габариты гореть не будут.

Схема приборной панели

Панель приборов ваз 2114 представляет собой схему правильного подключения всех необходимых устройств и проводов к ним. Это так называемая электронная схема всех представленных в автомобиле электрических элементов. Обычно ее используют для того чтобы внести небольшие изменения в общую конфигурацию, а также поможет правильно отремонтировать или заменить вышедшее из строя устройство.

Всего на схеме представлено 26 соединений, чаще всего инструкция сразу указывается в книге обслуживания автомобиля. Если разобрать панель приборов ваз 2114, то можно увидеть два блока красного и белого цвета, а уже к этим блокам идет подключение необходимых элементов. Но подключение здесь должно производиться в определенном порядке.

Увеличить схему!

Панель приборов ваз 2114 и индикаторы на ней слишком тусклые, и в этом случае некоторые водители проводят тюнинг, то есть установку дополнительной подсветки.

Все это можно сделать своими руками, по определенной инструкции:

1. Все старые лампочки меняют на новые светодиодные, но на них лучше всего установить термоусадку, чтобы свет был правильно расположен.
2. Новые лампы подключают к проводам, работающим от печки. Но тут лучше использовать лампочки одного цвета. Чаще всего они бывают синими или красными.
3. Также на сегодняшний день многие водители выбирают специальную люминесцентную ленту. Ею можно обклеить всю приборную панель, это поможет значительно обновить внешний вид панели. В некоторых случаях для тюнинга выбирают диодные лампочки.

В заключении можно сказать, что панель приборная на ваз 2114 представлено достаточно просто и понятно. И если сразу изучить все эти значки и кнопки, то можно сразу определить поломку, и все они не будут вызывать никаких трудностей.

То есть приборная панель ваз 2114 будет указывать на следующую полезную информацию:

• Техническое состояние автомобиля, а также его безопасность в движении.
• Наличие топлива и других смазочных и рабочих жидкостей.
• Можно посмотреть динамику автомобиля.
• И многая другая полезная информация.

Все это можно увидеть на приборах и значках в автомобиле, которые подсоединены к электронной схеме. Конечно, если какие то значки стали загораться в автомобиле, то нужно сразу реагировать, чтобы во время устранить неисправность.

Подключение к БИ БСК ВАЗ 2114 (15)

Подключение к БИ БСК ВАЗ 2114 (15) (Блок Индикации Бортовой Системы Контроля)
1	Оранжевый	К предохранителю F16 (Клемма 15 замка зажигания)
2		Не используется
3	Черный	Масса
4	Белый	К реле контроля исправности ламп
5	Серый (сер/гол)	К микровыключателю замка зажигания
6	Бело-черный	К плафону освещения салона
7	Серо-черный	К выключателям дверей пассажиров
8	Серо-белый	К датчику уровня масла
9	Розово-зеленый	К датчику уровня охлаждающей жидкости
10	Розово-белый	К датчику уровня омывающей жидкости
11	Черно-белый	К датчику непристегнутых ремней
12	Розово-оранжевый	К датчикам тормозных колодок
13	Голубой/белый (2 пр. )	К выключателю двери водителя

Как устроен приборный щиток ВАЗ 2114?

ВАЗ 2114 — один из первых отечественных автомобилей, на котором была применена электронная комбинация приборной панели. «Первопроходцем» в этой области была, конечно же, «дюжина», после которой электроника стала применяться на всех последующих моделях ВАЗа. А сегодняшнюю статью мы посвятим устройству панели приборов 2114-й Лады.

Устройство и характеристика

Щиток приборов ВАЗ 2114, помимо электронной комбинации, отличается еще и расположением подсветки.И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при разборке, то на 14-й «Ладе» показания изнутри освещались лампами. Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 панель приборов включает до 19 символов, основными из которых, конечно же, являются тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначений слева.Здесь на панели приборов на ВАЗ 2114 есть стрелочный датчик температуры охлаждающей жидкости. Красная шкала начинается с 105 градусов Цельсия и заканчивается на 130. Для заметки отметим, что если стрелка этого датчика находится в этом диапазоне, вам следует немедленно остановить двигатель и подождать, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Далее у нас есть тахометр. Это самый большой индикатор часового типа на панели приборов после спидометра. По его обозначению мы видим, что нормальные обороты двигателя должны быть в пределах от 2 до 5.5 тыс об / мин (холостой ход не в счет). Далее идет красная шкала. Стрелка в этом диапазоне не так опасна, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что чрезвычайно высокая частота вращения коленчатого вала влечет за собой не только повышенный расход топлива, но и значительную нагрузку на все остальные детали двигателя.

Спидометр

Панель приборов ВАЗ 2114 непременно оборудована спидометром. Это самая важная деталь щитка.Именно от ее показаний зависит контроль водителя за скоростью, а соответственно и за безопасностью. Следовательно, он должен отображать показания с максимальной точностью 0,1 км в час. На панели приборов ВАЗ 2114 есть шкала спидометра с отсчетом от 0 до 200 километров в час. Интересно, что практически на всех отечественных автомобилях есть спидометры, измеряющие показания в диапазоне более 170 км / ч. Например, у Газелей пиковая скорость составляет порядка 180-200 километров в час (в зависимости от года выпуска).Странно, конечно, что до этих значений разгоняется малотоннажный фургон, тут хоть сотку с горы получить…

Датчик уровня топлива

Последний индикатор часового типа измеряет уровень топлива в бензобаке автомобиля. Он расположен по стандартной схеме — в правой части панели приборов. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, но узнать примерный баланс топлива вполне реально.

Итак, мы изучили особенности, отличающие приборную панель ВАЗ 2114, и выяснили ее устройство.

Снять панель приборов ваз 2114 в ремонт

Автомобили ВАЗ 2114 комплектуются более новой и улучшенной панелью приборов, которую еще называют европанелью. При необходимости ремонта или тюнинга ВАЗ 2114 необходимо снять панель приборов ВАЗ 2114. Несмотря на то, что предполагается делать с панелью, нужно научиться ее снимать.

Снятие приборной панели ВАЗ 2114

Для этой процедуры необходимо подготовить следующие инструменты. Это фигурная отвертка и обычная, два ключа на 8 и 21. Машинку нужно поставить в удобном месте, чтобы никто не мешал работе, и приступить к снятию.

Первым делом откручиваем винты, которыми крепится левая сторона. Затем колодка снимается и передвигается панель приборов ВАЗ 2114. После этого выкручиваются правые винты.Всего их пять. После этого снимаем капот и отсоединяем аккумулятор от минусовой клеммы. Потом удалил магнитолу. После отсоединения провода от прикуривателя. Подсветку пепельниц тоже убираем.

Перейти к рычагам управления и обогрева. Все это тоже удалено. Винты выкручиваются, находятся под инструментами и над ними. Теперь можно снять панель приборов ВАЗ 2114. И поделать с ней все что угодно: можно установить панель ВАЗ 2114 на ВАЗ 2109, тем самым серьезно улучшив интерьер девятки.

Сборка производится в обратной последовательности. Если вы проводите эту процедуру впервые, обязательно запомните последовательность действий. Это поможет избежать различных ошибок. В общем, новый приборный щиток ВАЗ 2114, цена которого не превышает 15000 рублей, всегда можно найти на рынке или в магазине.

Разборка панели приборов ВАЗ 2114, как и ее сборка, процессы несложные, но требуют аккуратности и аккуратности. При необходимости процесс разборки можно зафиксировать на фото, чтобы потом было проще собрать.

Рекомендуемая статья: Метан на машине — выгодный ход

Распиновка панели приборов ВАЗ 2114

На панели приборов отображаются контакты, отвечающие за тот или иной индикатор на панели приборов. Таких выводов 26, их можно увидеть на схеме панели приборов ВАЗ 2114. Первый касание при подаче плюса указывает на уровень тормозной жидкости. И так каждый контакт при постановке плюса дает информацию о состоянии автомобиля и различных его параметрах.

Это электронный блок, который управляет приборной панелью и установленными на ней датчиками и индикаторами путем преобразования электрического сигнала. Распиновка панели приборов ВАЗ 2114 следующая. Две подушечки белого и красного цвета, условно пронумерованные. Каждой вилке соответствует связь с контроллерами, приборными входами и выходами, предохранителями и т.д.

Ремонт панели приборов ВАЗ 2114

Доработку панели приборов стоит начать с снижения ее шума. И хотя эта панель скрипит намного тише, чем ее предшественники, но этот шум можно убрать.Сделать это можно с пеной. Поможет значительно уменьшить погремушку.

Есть несколько проблем, которые могут возникнуть с панелью приборов. Комбинация датчиков может выйти из строя. Придется делать ей замену. Если в приборах неисправен датчик, то на его место необходимо установить новый датчик. Если возникла проблема с проводами, их нужно проверить. Если провода повреждены или окислены, их необходимо заменить.

При выходе из строя контрольных ламп щиток приборов ВАЗ 2114 проводит такой ремонт.Если лампа перегорела, то ее заменяют на новую. Если вышел из строя датчик лампы, то его тоже заменят на новый датчик. Также могут быть проблемы с проводами, например, их окисление или обрыв. Поэтому необходимо заменить поврежденные участки и произвести чистку концов. Если имеется плохое соединение контактов лампы с платой, то стоит погнуть контакты или заменить сам патрон лампы.

Рекомендуемый артикул: Какой ксенон лучше всего установить на свой автомобиль

Если вышла из строя панель приборов и все остальное: магнитола, фары и прочие элементы, то следует проверить исправность предохранителя.Если он неисправен, замените его. Если предохранитель исправен, то нужно проверить проводку и в случае его повреждения произвести замену. Также из-за короткого замыкания может перегореть предохранитель.

А вот видео как девушка снимает панель приборов ВАЗ 2114:

Какая панель приборов подходит для ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

Приветствую вас друзья на сайте ремонта автомобилей своими руками.В силу разных ситуаций бывает момент, когда нужно сменить дашборд.

А в сегодняшней статье мы рассмотрим на примере российского автопрома Как поменять щиток приборов на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть к СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ваз самостоятельно, поэтому в этой статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель информирует водителя полезной информацией во время движения автомобиля или парковки во время моторного центра.

Поэтому к этому процессу нужно отнестись со всей серьезностью, чтобы при установке не забыть подключить какое-то важное устройство.

Стоит отметить, что это до 15 тысяч рублей, так что здесь каждый решает сам, нужно заменять или нет.

Хотя бывают такие ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, где находятся водительские педали, три винта на боковой накладке консоли, как показано на фото.

Внимание! Во избежание различных замыканий в электрической цепи отключите массу от АКБ.

Выньте вилку или радиоприемник, если он установлен, и отсоедините провода. Также вытяните фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаг открывания-закрывания и закрывания крана печки и других заслонок, продолжая отверткой и потянув за нее.

Откручиваем винты панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить винты, что находится под заглушкой рядом с задним стеклом кнопки конверта. После этого вытаскиваем из корпуса панели приборов все фишки, которые желательно женить, чтобы не перепутали.

Рулевая колонка от навесного оборудования тоже необходимо открутить, после чего она опускается, предварительно сняв рулевое колесо. Далее необходимо открутить все саморезы, как показано на картинке. И утопить внутрь блок управления отопителем.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два самовывоза из крестового крепления Кронштейна.

Снимите их, следуя за ручкой измерителя фар и за ручку подсветки приборов.Вытяните декоративную накладку и поверните светодиодную вставку. После этого закручиваем гайки торцевым ключом.

Отсоедините оставшиеся фишки имбилайзера, освещения разрядной коробки и др. Перетягиваем с левой и правой стороны верхний и нижний винты крепления панели приборов.

Если вы все отсоединились, вытяните панель к себе, установите новую панель в обратном порядке.

Конечно, кто-то все сложное и непонятное расскажет, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но споров нет.

Есть несколько способов. Некоторые изменения направлены на улучшение задач, другие связаны с декоративными доработками автомобиля. ВАЗ — отечественный автомобиль, по мнению многих, просто созданный для тюнинга. В большинстве случаев изменению подвергается панель приборов, являющаяся центральным элементом салона.

Именно на тюнинге панелей приборов можно проявить свои дизайнерские фантазии, с этим элементом салона многие начинают работать над доработкой автомобиля. Следует отметить, что ВАЗ 2114 — одна из последних самых продуманных моделей ВАЗ, которая привлекает внимание.Если пришла панель приборов, не устраивает подсветка, можно провести тюнинг. Панель приборов ВАЗ 2114 тюнинг выполняется довольно часто. Вариантов модификации этого элемента автомобиля существует огромное количество: одни носят исключительно декоративный характер, исполнение других полностью меняет интерьер. Рассмотрим все особенности тюнинга панели приборов рассматриваемого автомобиля.

Дизайн панели приборов

Коробка

: Важно: при проведении комплексных работ При модернизации панели приборов следует учитывать особенности ее конструкции.Главное правильно произвести разборку, выбрать необходимые детали и все собранное обратно. Все действия, которые касаются улучшения панели приборов, лучше продумать. Только при составлении четкого плана можно исключить вероятность ошибок, сложных моментов.

Следует иметь в виду, что состоит из нескольких основных элементов, после демонтажа которых можно перейти к приборам для их замены. Вышеперечисленные элементы можно назвать базовыми. Соединение одних происходит с помощью шурупов, гаек и болтов, у других — с помощью заглушек.

Замена подсветки и цвета спидометра

При рассмотрении того, как поменять приборную панель ВАЗ 2114 в тюнинге, многие считают для начала визуальные доработки, среди которых будут выделены. Современные автомобили В зарубежном автопроме сложная система подсветки, создающая достаточно необычный эффект. Отечественный автомобиль Отличается простой конструкцией и неэффективной подсветкой панели приборов. Вариантов изменения довольно много, если нет фантазии, то можно воспользоваться одним из способов настройки в Интернете.

В этом случае Работа, как и в других ситуациях, начинается с демонтажа. Для этого следует полностью снять щиток и демонтировать защитное стекло. Следует отметить, что он должен быть точным, так как все детали довольно хрупкие. Поменять подсветку довольно просто:

1. Оригинальная лампа зеленого цвета, можно установить, например, красный.
2. Демонтаж лампы осуществляется довольно просто.

Завершающим этапом работы можно назвать сбор всей конструкции обратно. Еще одной доработкой можно назвать изменение цвета стрелки спидометра и других индикаторов. При создании рассматриваемого автомобиля панель приборов была плохо продумана: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля.Для этого их крепят под стрелкой, сверху надевают специальную термоусадку, после чего силовую проводку перекидывают на подсветку ТЭНа. При использовании термоусадки свет не будет рассеиваться, а подсветить только стрелку. Выглядит такое изменение довольно привлекательно, читаемость приборов значительно повышена.

Монтаж готовых устройств

Панель приборов ВАЗ 2114 тюнинг можно заменить уже на готовые варианты исполнения, которых в продаже довольно много.Главное, выбрать наиболее подходящую модель не только по дизайну, но и дизайну.

Рассмотрим несколько вариантов готовых приборных панелей, которые можно использовать на рассматриваемом автомобиле:

• AMS — панель, которая поставляется под заказ. Обратите внимание, что при заказе вы можете указать конструктивные особенности этой панели. Эта модель имеет указатель масла, которого нет на оригинальной модели. Появление указателя масла связано с тем, что многие водители спрашивали о включении этого элемента в панели.Дизайн представляет собой сочетание цветной мешковины и хромированной облицовки.
• Pro-Sport — приборная панель данной модели выполнена в виде накладок. Привлекает данная модель необычным дизайном. Возможна покупка варианта с яркой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть своя подсветка, которую можно регулировать по яркости, но цвет только один — синий. Шкала проходит после установки вставки.
• AMS-2 — достаточно необычная модель, центральным устройством стал тахометр. Белая шкала, выполняемая в спорте. Для чтения информации больше всего подходит белая шкала. В конструкции есть своя диодная подсветка, которая определяет быстрое считывание информации в ночное время. При этом следует учитывать, что установить этот дашборд довольно сложно. Это связано с необходимостью переделать стандартный щит.
• Street Storm — главной особенностью данной модели можно назвать многообразие цветового оформления.При этом все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели. Еще одной особенностью дизайна можно назвать подсветку: днем ​​она достаточно светлая, имеет красные символы, можно менять уровень подсветки элементов и цвет.
• «Северный ветер» — еще одна спортивная версия, имеющая сложную систему подсветки. Этот вариант исполнения пользуется большой популярностью, так как ночью создается довольно красивый эффект.

Практически все вышеперечисленные накладки без проблем монтируются независимо. Единственное, что может вызвать значительные трудности, — это подключение подсветки.

Установка евролайн на ВАЗ 2114

Еще один способ, с помощью которого можно тюнинговать 2114, это установка европейца.

Старая версия панели не продумана:

• Руль не имеет регулировок, и при этом закрывает большинство приборов на щите.
• Панель приборов отражается на стекле вестибюля Ночью, что тоже создает немало трудностей.
• Качество покрытия желает лучшего. При этом буквально через несколько лет внешний вид Панелей полностью теряется.
• Используемый пластик не выдерживает критики: скрип, стук, грохот — и все это исходит из лицевой панели.
• Через некоторое время многие владельцы сталкиваются с проблемой, что начинает открывать бардачок.
• Зимой в машине очень холодно, вентиляция не позволяет отрегулировать наиболее правильное распределение воздуха.

Все вышеперечисленные проблемы обнаруживаются в случае установки старой панели. Некоторые проблемы, например, звукоизоляция и поддержание оптимальной температуры зимой, можно решить только при существенной отделке автомобиля. Однако некоторые из вышеперечисленных проблем можно решить установкой европейца.

При изготовлении EUROPINELLES лучше используется пластик, лучше сборка. Этот момент определяет, что после установки панель не вызывает такого количества нареканий. Переделка тоже проходила вентиляцию, что немаловажно.Однако рассчитывать на переделку впечатляющего результата не стоит:

1. Отечественная сборка проявится даже в мелочах.
2. Рычаги регулировки положения решетки воздушного потока достаточно тугие, не доходят до края прорези.
3. С бардачком проблемы тоже не решаются — через время он тоже начнет открываться.
4. Если не следить за пластиком, то через время его внешний вид также ухудшится. Для ухода за пластиком можно использовать специальные спреи.

Однако Evinopannel существенно превосходит предыдущую его версию. Примером можно назвать многочисленные ящики, которые расположены в панели — именно этого многим не хватало.

Профессиональная доработка автомобиля

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводят в специализированных мастерских. Умелые мастера могут подобрать приборную панель другого автомобиля к рассматриваемому, что сделает его поистине уникальным. Сделать это будет достаточно сложно, так как придется изменить форму, размер самой панели, подключить проводку, изменить положение основных элементов лицевой панели и так далее.

Стоимость услуги довольно велика, но ценители настоящего комфорта и ВАЗ 2114 оценят труды этих профессионалов в рассматриваемом вопросе. Работа, как правило, выполняется не только качественно, но и довольно быстро. Следовательно, машину нужно будет подождать недолго.

В заключение отметим, что при самостоятельной смене дашборда всегда следует обращать внимание на правильность подключения всех устройств и элементов управления. Ошибки ракет могут привести к тому, что, например, спидометр укажет неверную скорость. Этого нельзя допускать для обеспечения безопасности движения.

Панель настройки видео, приборная панель ВАЗ 2114

Формирование индивидуальности отечественного автомобиля предусматривает достижение нескольких целей. Одно из них — обеспечение комфортной эксплуатации Его железного коня. Также персонализация снижает риски угона, потому что машина выделяется среди потока, угнать ее проблематично, а впоследствии ее легче обнаружить.Применяя тюнинг панели приборов ВАЗ 2114, автовладелец максимально настраивает машину.

При такой переделке салона водителю удается настроить информативную приборную панель, подсвечивая нужные персональные световые индикаторы. Однако стоит учесть, что стоит такой декор довольно дорого. Сохранить получится, если все работы проделать своими руками.

Важно не только выбрать панель в интернет-магазине, но и обеспечить ее грамотную установку на месте, предоставленном производителями. Действия, связанные со сборкой / разборкой, необходимо продумать заранее, чтобы минимизировать проблемы с установкой.

Следует учитывать, что автомобили отлично поддаются внутреннему тюнингу, поэтому накладка на панели приборов ВАЗ 2114 от сторонних производителей обычно легко помещается в отведенное пространство.

Схема работы в такой ситуации довольно проста:

• Правильно разберите заводскую панель. Рекомендуем использовать для этой установки схему из автомобильного атласа, выпущенного автопроизводителем.В процессе работы можно обойтись без каких-либо импульсов, ограничившись классическими отвертками и проходами.
• На следующем этапе устанавливаю новый информационный блок перед водителем или полностью меняю торпеду по желанию, что будет значительно дороже, но в итоге даст более положительный эффект.
• Сразу выбрасывать устаревшую панель не стоит, так как от нее могут понадобиться некоторые детали. Возможно будут созданы заглушки или элементы «родного» крепежа. Также новички могут быть повреждены в процессе установки, а замена найдется в старой панели.

Перед началом всех работ мастер должен внимательно прочитать инструкцию по установке, предлагаемую производителем. Обычно в нем подробно описывается алгоритм пошаговых действий.

Легкое обновление приборной панели

На самом деле тюнинг ВАЗ 2114 оказывается не таким сложным, как может показаться поначалу. Существует широкий выбор моделей для переоборудования салона, поэтому каждый водитель может изменить пространство собственной машины на свой вкус.

AMC.Автолюбителям, которые выберут эту модель, следует знать некоторые ее особенности:

• Вы можете сами выбрать понравившийся производителем дизайн;
• в комплекте есть указатель уровня масла, который отсутствует в традиционном «заводском» варианте исполнения, так как его внешний вид требовал от большого количества пользователей смены внешнего вида штатива на гроб;
Особый внешний вид
• достигается подбором интересных цветовых решений и использованием хромированной окантовки на каждой шкале.

Производитель также выпускает усовершенствованный вариант AMC-2.

Pro-Sport. Вставка для панели приборов представлена ​​в оригинальном дизайне. Симпатичная разноцветная подсветка помогает быстро ориентироваться в инструментах. Производители выпускают модель в двух вариантах подложек:

В связи с тем, что в автомобилях ВАЗ 2114 есть возможность устанавливать разную степень яркости, водитель может при желании настроить эту опцию. Недостатком конкретной модели является то, что предусмотрен только один цветовой вариант — синий.Постановка весов осуществляется после монтажных работ. В итоге получается симпатичный игрок в спортивном стиле.

Улица Буря. Особенностью этой тюнинговой накладки является неординарное цветовое решение, при этом «Заводское» расположение приборов производителями не менялось. Основной акцент в дизайне сделан на цвете.

Также используются вариации с подсветкой. В дневное время это яркая версия с красными символами, а при движении за рулем водитель имеет возможность переключать не только яркость, но и цвета.

АМС-2. В обновленной версии драйверов накладки tunisy выделено центральное место для тахометра. Его производители переместились в самую заметную зону. Спидометр сдвинули влево. Белое поле, установленное за стрелками, придает спортивности и позволяет легко считывать данные, не задерживая обзор инструментов.

В подсветке используется

светодиодных элемента. Их плавная яркость помогает в ночное и вечернее время легко считывать текущие параметры.Важно учитывать, что установку следует проводить у более опытных мастеров, так как в процессе установки требуется значительная перепланировка части интерьера.

Северный ветер. Дизайнерская модель отличается своим внешним видом от более распространенных аналогов. Специалисты-разработчики не внесли изменений в традиционное расположение инструментов. Однако даже при таком подходе им удалось обеспечить динамичность внешнего вида.

Стильно смотрятся встроенные в панельные часы со спортивными нотками в дизайне.Цветовое решение щита зависит от используемых вставок.

Тюнинг с использованием европы

Одним из принципиальных способов переделки салона 14-й модели является установка европейца. Такое решение позволяет избавиться от ВАЗовских «болезней», к которым относятся такие факторы:

• руль не имеет возможности регулировок;
• branca перекрывает значительную часть устройств при управлении;
• трудности с видимостью в ночное время связаны с отражением на лобовом стекле работающей приборки;
• не очень качественные материалы Через небольшой промежуток времени восприятие интерьера значительно ухудшится;
• используемый пластик создает много скрипов, ударов и горошину небольшого промежутка после начала эксплуатации;
• самопроизвольное открывание перчаточного ящика может быть связано с низким качеством используемого в конструкции замка;
• прохладный салон зимой связан с плохо продуманной системой вентиляции в салоне.

Установка в салоне новой передней панели не только создает комфорт, но и решает множество практических задач. К ним относятся как вопросы шумоизоляции, так и удачная изоляция пространства.

При производстве европанелей применяется высококачественный пластик. Также сборка оказывается без особых нареканий. Драйвер снабжен еще всевозможными коробками для самых маленьких и полками для современных гаджетов. .

Установка новинки занимает немного времени.Поэтому нужно дождаться машины после перепланировки.

Самостоятельно разрабатывать подобные варианты конструкции с изменением конструкции не стоит. Это связано с тем, что после переделки приборов, например, спидометр или тахометр будут показывать неверные значения. Допускать этого не стоит, так как это может негативно повлиять на работу транспортного средства, ведь в этом случае водитель вводит в заблуждение из-за неверных показаний, способных в конечном итоге привести к аварии.

Панель приборов автомобиля ВАЗ 2114 является основным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображаются на схемах. В статье рассмотрены основные элементы панели, дана расшифровка, а также схема их расположения.

[Скрыть]

Составные панели

Расположены на торпеде автомобиля, так что водитель может видеть все значки и индикаторы лампочек.Благодаря тюнингу автомобиля с инжектором пользоваться автографами (АП) стало удобнее. Чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, сочетание, назначение и расположение всех кнопок и индикаторов.

Основными элементами, расположенными на левой стороне панели, являются:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает показания текущей скорости, полученные с датчика, расположенного в коробке передач.Масштаб устройства разделен на цену 10 км / ч и показывает скорость от 0 до 200 км / ч. Для спидометра допускается погрешность 5 км / ч. Под циферблатом по центру расположены две электронные надписи, отражающие информацию о пробеге автомобиля: общий и текущий.
2. Тахометр. Рядом со спидометром слева тахометр. Он передает количество оборотов коленвала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы.Одно деление равно 5 единицам. Максимально возможное значение 80 единиц. Чтобы получить количество оборотов коленчатого вала, значение на тахометре умножается на 100. Например, 45 единиц означает, что коленчатый вал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 закрашен красным, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром посередине электроника показывает температуру окружающей среды и время.
3. Указатель температуры охлаждающей жидкости (охлаждающей жидкости).С левой стороны тахометра отображается показание датчика температуры охлаждающей жидкости, расположенного рядом с термостатом и GBC. Оцифровка начинается с 50, деление на 20 градусов, следующая цифра 90 и максимальное значение 130 градусов. Если значение находится в пределах от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе мотор может закипеть.
4. Указатель уровня топлива в бензобаке. Находится на правой стороне спидометра.Каждой из цифр соответствует свое обозначение: 0 — емкость пуста; 1/2 — бак наполовину заполнен; 1-полный бак (автор видео ИЗО))) Лента).

В верхней части находится значок электронной АЗС, это означает, что бак полностью заполнен. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось менее 6 литров бензина.

Устройство панели приборов не сложно. Если вы хотите, чтобы автомобиль отличался от других, многие используют для этого тюнинг.С его помощью можно сделать салон уютным и эффектным. Чаще всего делают более яркую подсветку, выполняют вставки вагонки, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы произвести тюнинг подсветки и других деталей панели, необходимо проделать несложные действия:

• разобрать панель;
• снимите щиток;
,
• произвести тюнинг предполагаемых деталей, подсветку, вставить дополнительные лампочки и детали;
• верните снятые детали на место.

Настройка подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Индикаторные круги

Обозначения на 2114 сделаны в соответствии с требованиями и стандартами. Они унифицированы, чтобы быть понятными для всех водителей. Обозначения индикаторов расположены внизу экрана.

В таблице описаны обозначения, которые используются на схемах и на приборной панели.

Изображение	Обозначение
Канистер с каплями	Сигнализирует о том, что уровень масла в лодке КУЭ упал ниже минимально допустимого, значок красный.
Стеклоочистители и фонтан	Сообщает, что остаток промывочной жидкости в баке меньше одного литра. Индикатор загорится оранжевым.
Термометр	Горит оранжевым, если в расширительном бачке Недостаточный уровень охлаждающей жидкости.
Авто с открытыми дверями	Горит красным, если одна из дверей не закрыта.
Значок перечеркнутой лампочки	Означает, что есть проблемы со стоп-сигналами или габаритами.
Круг с черточками по бокам	Сигнализирует об износе колодок тормозной системы и неисправностях тормозов.
Мужчина с ремнями безопасности	Сообщает, что водитель или один из пассажиров не использует ремни безопасности.
Две зеленые стрелки вверху щитка	Соответствующие лампочки загораются при включении правого или левого указателя поворота.
Красный треугольник	Загорается при аварийной остановке.
Check Engine	Сигнализирует о перемещениях с двигателем. Горит красным.
Лампочка синяя	Загорается при включении
Лампочка зеленая	Загорается при включении света ближнего света
Обозначения, относящиеся к более ранней версии ВАЗ 2114
Канистра с красными каплями жидкости	Загорается, если давление масла не соответствует требованиям, то есть падает ниже необходимого уровня.
Буква «P» в круге	Загорается, если ручной тормоз выключен.
Аккумулятор	Горит, если аккумуляторная батарея разряжена.
Восклицательный знак в круге	Светится красным, если уровень тормозной жидкости недостаточен.

Кнопки на приборной панели

Кнопки также имеют определенное место в расположении точки доступа.

Кнопки управления на ВАЗ 2114

Каждая из них имеет свое назначение:

1. Кнопка, расположенная справа от спидометра, позволяет переключать время и температуру на электронном дисплее.Если у вас есть более 5 секунд, когда автомобиль находится в одиночестве, текущие показания пробега будут сброшены.
2. Справа над спидометром на щите комбинация двух кнопок. Воспользуйтесь кнопкой с изображением 2-х фар габаритных огней. Кнопка с одной фарой служит для включения ближнего света.
3. Кнопка, на которой фара с наклонным ходом предназначена для включения переднего противотуманки.
4. Кнопка с горизонтальным ходом, служит для включения заднего противотуманки.
5. Кнопка с прямоугольником позволяет включить функцию, благодаря которой будет обогрев заднего стекла.

Разобраться со всеми индикаторами, AP и кнопками несложно, имея схему расположения в инструкции по эксплуатации автомобиля. Эта статья поможет разобраться со всеми символами.

Подводя итоги, можно сказать, что на следующей панели отражена следующая полезная информация:

• технические характеристики транспортного средства, степень его безопасности во время движения;
• наличие бензина, уровень рабочих жидкостей;
• информация о динамике движения: частота вращения коленчатого вала и т. Д.;
• эксплуатация различных автомобильных устройств;
• другая полезная информация, такая как время, температура и т. Д.

Светодиодная панель приборов ВАЗ 2114

Получить эту информацию позволяют различные датчики и измерительные приборы, включенные в электрические схемы автомобилей. Поскольку конструкция и схема подключения просты, его легко разобрать и собрать. Поэтому при желании можно выполнить тюнинг, сделать накладки, вставить дополнительные элементы, можно сделать подсветку из светодиодов.

Если какие-либо индикаторы начинают выделяться на панели инструментов, вы должны немедленно на это отреагировать. Вовремя обнаруженная и устраненная неисправность сможет избежать проблем в пути и продлит срок эксплуатации автомобиля.

Видео «Замена лампочек на панели приборов ВАЗ 2114»

Видео Алексея Львова о том, как снять панель приборов и заменить лампочки.

Хотя отечественные ВАЗ А по сложности конструкции узлов и агрегатов не дотягивают до современных иномарок, все же у них есть свои индикаторы, которые могут сигнализировать о той или иной неисправности.Разберем по порядку, что имеется в виду и как расшифровывать значки на приборной панели автомобиля ВАЗ 2114.

Стрелочные указатели

Для начала разберем индикаторы со стрелками, так как на дашборде мы видим четыре.
Индикатор № 1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или другие элементы системы охлаждения (радиатор, помпа, термостат).
Индикатор № 2 является тахометром и указывает на агрегатную частоту вращения коленчатого вала.Не раскручивайте двигатель на пределе мощности, когда стрелка уходит в красный сектор, это может отрицательно сказаться на его долговечности.
Индикатор № 5 — спидометр. Показывает реальную скорость автомобиля, с которым он движется. Также в этой шкале есть электронный счетчик под цифрой 12 — счетчик километров, где верхние цифры — общий пробег, нижние — суточный.
Ну последний стрелок указатель номер 6 показывает количество топлива в баке. При нем есть индикатор резерва номер 7 с изображением бензоколона, он загорается при окончании бензина.

Световые индикаторы на панели приборов ВАЗ 2114

Пиктограммы на приборной панели под №3 и №4 указывают на включение сигнала влево и вправо соответственно.
Пиктограмма № 8 сообщает водителю, что включены габаритные огни и / или наружное освещение.
Если загорелся значок на №9, на котором нарисован восклицательный знак, значит, проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, ароматизирующей жидкости в бачке.
Значок № 10, на котором нарисована фара, на что включен дальний свет фар
Кнопка №11 Рядом с жидкокристаллическим дисплеем служит для сброса суточного и установки часов.
Значок №13 загорается при включении будильника.
Индикатор № 14 «» При работающем двигателе сообщает о неисправности двигателя автомобиля.
Жидкокристаллический дисплей №15 — показывает текущее время и температуру за бортом автомобиля.
Индикатор № 16, показывающий аккумулятор, загорается при включении зажигания и гаснет после запуска двигателя.Если есть проблема с, генератор не работает — он может гореть или мигать.
Значок №17 р в красном кружке, сигнализирует о включенном стояночном тормозе (ручнике).
Индикатор № 18, который показывает красный кран, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствие пониженное давление Также может быть низкий уровень масла.
Индикатор №19, указывает положение воздушной заслонки, если на ВАЗ 2114 установлено

Датчик фаз ВАЗ-2114 (8 клапанов): замена своими руками

Датчик фаз ВАЗ-2114 (8 клапанов) необходим для нормализации работы ДВС.Используя различные электронные датчики, можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечей. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает форсунка

Чтобы двигатель работал безупречно, все компоненты должны работать согласованно. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

Всего в конструкции автомобиля несколько систем:

1. Подготовка воздуха.
2. Подача топлива.
3. Зажигание.
4. Выхлопной газ.
5. Смазка двигателя.
6. Охлаждение.
7. Газораспределение.
8. Управление двигателем.

Для наиболее стабильной работы двигателя необходимо, чтобы все датчики давали четкий и четкий сигнал, который компьютер будет получать и обрабатывать. При этом регулируется время открытия форсунки и момент впрыска топливной смеси.Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается на распредвал и подает сигнал на микроконтроллер о положении поршней двигателя. Датчик работает на эффекте холла. На распредвале установлена ​​шестерня, необходимая для работы датчика. Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб.Эту «депрессию» нужно выставить перед активной частью датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, он поступает на электронный блок управления. Последний подсчитывает количество импульсов и выдает команды исполнительным механизмам. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 руб.

Основные признаки неисправности

При выходе из строя датчика коленвала форма и величина выходного сигнала нарушаются. Микроконтроллер опрашивает устройство не более 5 минут. В случае отсутствия сигнала с датчика блок управления переводится в аварийный режим. Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход газа увеличивается на 10%. Основные признаки выхода из строя датчика фаз:

1. Значительное увеличение расхода бензина.
2. Ухудшение динамических характеристик автомобиля.
3. Трудный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
4. Загорается лампа Check Engine на приборной панели.
5. Нарушение диагностики компьютера и систем.
6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) и приводят именно к такому поведению двигателя. Необходимо учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, и неправильной установке меток.А также при чрезмерном износе шестерен распределительного и коленчатого валов.

Ошибки бортового компьютера

Номер ошибки P0343 очень часто появляется после окисления контактов или при обрыве проводки. Вы можете самостоятельно провести диагностику системы управления двигателем с помощью простейшего сканера K-line или протокола OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фазы ВАЗ-2114 (8 клапанов) — установка заведомо исправного устройства.Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Снятие прибора

Для снятия фазового датчика необходимо найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.

Для демонтажа необходимо произвести следующие манипуляции:

1. Отсоединить отрицательную клемму от АКБ.В этом случае оперативная память компьютера будет полностью очищена, ошибка будет стерта. Если не отсоединить аккумулятор, после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится и двигатель не будет работать должным образом.
2. Отсоедините кабельный блок от устройства.
3. Ключом на «10» нужно открутить болт, которым крепится корпус датчика. Желательно использовать накидной ключ или торцевой ключ.
4. Осторожно снимите датчик.

Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и под силу даже неопытному водителю. При демонтаже не пользуйтесь ударным инструментом — вдруг датчик заработал, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового прибора нужно тщательно очистить сиденье под ним. Использовать герметики не стоит, так как толку от них мало — есть стыковочное кольцо, защищающее от проникновения посторонних частиц.А если нанести герметик, то при следующей разборке датчик будет сложно снять. А остатки герметика могут попасть в систему смазки и вызвать там неприятности.

Поэтому просто переустановите датчик фазы ВАЗ-2114 (8 клапанов). Проверку работы устройства необходимо проводить после подключения отрицательной клеммы к аккумуляторной батарее. Сразу обратите внимание на то, как работает двигатель и наличие ошибок бортового компьютера. Если ошибки присутствуют, то возможно проблема не в датчике, а в проводах его подключения.

2114 — характеристики, оборудование, фото, видео, тюнинг

ВАЗ-2114 — пятидверный хэтчбек производства Волжского автомобильного завода. Рестайлинговая версия ВАЗ-2109 выпускалась под условным названием «Самара-2». Автомобиль отличался от предыдущих моделей уникальным дизайном носовой части кузова, получил новые фары, капот, облицовку радиатора, бампер и молдинги. Весь модельный ряд — это Лада.

Официальная презентация состоялась в 2001 году, а серийное производство этого автомобиля длилось 10 лет (с весны 2003 года по декабрь 2013 года).На протяжении своей истории машина претерпевала различные улучшения. На смену Ладе-2114 пришла новая Лада Приора.

Отечественный хэтчбек ВАЗ-2114 довольно распространен среди молодого населения и зачастую приобретается впервые из водительского стажа. Автомобиль относится к бюджетной нише, поэтому требовать ярких показателей и характеристик автомобиля не приходится. Лада-2114 подходит для загородных поездок, так как имеет хороший клиренс, что позволяет справляться с мелкими препятствиями и неровностями дорожного покрытия.

История автомобиля

Как было сказано выше, производство «14-й модели» лежало на Волжском автозаводе. Автомобиль, получивший новое название «Лада 2114 Самара-2», создавался на платформе знаменитого ВАЗ-2109. Многим владельцам «девятки» уже надоела устаревшая передняя панель, поэтому новая европейская панель очень полюбилась водителям.

Серийное производство отечественного хэтчбека было запущено в 2003 году. Лада-2114 Самара оснащалась привычным четырехцилиндровым восьмиклапанным двигателем 1.5-литровая силовая установка, которая смогла хорошо себя зарекомендовать на модели 2109. Когда наступил 2007 год, машину обновили, что коснулось технической части.

Гамма силовых агрегатов пополнилась новым 8-клапанным двигателем объемом 1,6 л. Катализатор теперь установили непосредственно рядом с двигателем внутреннего сгорания, а также он получил пластиковый корпус. Изменения коснулись и приборной панели. Компания порадовала водителей наличием бортового компьютера.Бардачок в верхней части панели отсутствует, а сама панель отделана жестким пластиком.

Спустя три года специалисты «Супер-Авто» существенно модернизировали ВАЗ-2114 в 2010 году. Теперь под капотом отечественного хэтчбека оказался шестнадцатиклапанный силовой агрегат от Lada Prior. Благодаря сотрудничеству с Recaro удалось оснастить машину новыми сиденьями и подвеской. Производство Lada ВАЗ-2114 было остановлено 24 декабря 2013 года. «Переходная версия, представленная 14-й моделью, успешно заменила новую версию от Lada — Priora.

Внешний вид

Несмотря на выпуск более новой модели, кузовных отличий между ВАЗ-2114 и ВАЗ-2109 мало. Новинка обладала :

• Новая передняя часть кузова;
• Линзы новой формы;
• Капот новый;
• Другая решетка радиатора;
• Пластмасса на бамперах улучшена;
• Спойлер;
• Погонаж;
• Накладки на пороги.

Одно можно сказать откровенно: ВАЗ-2114 очень повезло из-за проводимой производителем политики.Фактически первооткрывателем этой серии стал автомобиль ВАЗ-2115 в кузове седан, который, как показала практика, оказался настоящим блинным комом.

С учетом допущенных ошибок, разработанных для 15-го нововведения и использования проверенных временем характеристик 2109, удалось выпустить законченный и один из самых удачных автомобилей в истории АвтоВАЗа — Лада-2114. . Масса машины 970 кг, полезная нагрузка 425 кг. Высота дорожного просвета 160 мм.

После доработок Super-Auto в 2011 году клиренс был увеличен на 5 миллиметров. Этого удалось добиться за счет установки стоек от Лада Приора. Между фарами расположена небольшая решетка радиатора. Частично причиной этого было то, что двигателю не требовался большой поток воздуха для охлаждения. Здесь находится ручка капота, что очень практично.

ВАЗ-2114 стал намного лучше своего предшественника по внешнему виду и дизайну интерьера.Дизайн получился более обтекаемым и стильным.

Боковая часть ВАЗ-2114 имеет наружные зеркала заднего вида, выполненные в прямоугольной форме. Благодаря такому решению водитель лучше контролирует ситуацию на дороге. Отдельно хочется отметить двери 14-й модели. У них есть специальный механизм открывания, который способствует более комфортной посадке и высадке пассажиров.

По словам конструкторов АвтоВАЗа, угол открывания дверей составляет почти 90 процентов.Не каждый автомобиль может похвастаться такими характеристиками, позволяющими повысить уровень комфорта пассажиров и владельца. Пятидверная модель комплектуется 13-дюймовыми колесами, которые при желании можно заменить на более массивные.

Задняя часть выполнена с учетом новых идей и решений. Кормовой БА-2114 получил доработанные фары, на которые поступало 3 сигнала: стоп, задний ход и поворотник. Этот элемент очень практичный и интересный. Более того, это решение позволяет сэкономить немного места.Такие технологии я использую практически на всех автомобильных концернах.

В целом внешний вид ВАЗ-2114 стал более приятным, современным и не таким резким, по сравнению с ВАЗ-2109. Стильный обвес по всему краю добавил автомобилю некой изюминки. Приятно, что теперь бамперы покрасили под цвет кузова. Внешний вид новых грузовиков был дополнен спортивными особенностями: сузился срез фар, изменена форма крышки капота, кузов стал более обтекаемым.

Аэродинамические параметры сначала были идентичны параметрам модели 2115. Однако позже коэффициент лобового сопротивления модернизированной Лады-2114 стал еще ниже — 0,45 против 0,46 у «стандартной» 2109. Но баланс подъемных сил изменился. серьезно изменились: общая подъемная сила немного увеличилась, но теперь распределяется по осям равномерно. Благодаря таким улучшениям улучшается качество езды на высоких скоростях.

Небольшая особенность автомобиля Лада 2114 — установленный спойлер, позволяющий увеличить сцепление с дорогой, а также динамические данные автомобиля.Двойное преимущество этого заключается в том, что он уже находится в базовой версии с завода.

Интерьер

Что касается отделки салона ВАЗ-2114, то в нем недорогие, но качественные материалы. Жесткий пластик передней панели очень сильно скрипит при движении. С точки зрения наших водителей, салон можно считать даже «роскошным», так как в нем есть бортовой компьютер, функция обогрева сидений, два стеклоподъемника и противотуманные фары.

Бортовой компьютер отображает информацию о количестве бензина в баке, количестве километров, которое еще можно проехать, средней стоимости и времени.Рулевое колесо удобное и легко регулируется в соответствии с вашими потребностями. Очень приятно, что руль не мешает полноценному обзору приборной панели. Салон обновленного ВАЗ-2114 также имеет отопитель с обновленной конструкцией. Двери оснащены центральными замками.

Отдельно стоит упомянуть новую европанель. Имеет два ЖК-дисплея. Левый угол «приборной доски» занимает датчик температуры, который информирует водителя о текущей температуре двигателя, чтобы предотвратить перегрев силового агрегата.Этот датчик выполнен в виде шкалы. Далее идет тахометр, получивший круглую форму.

Центральная верхняя часть тахометра снабжена стрелочным тахометром. Рядом с датчиком оборотов двигателя есть шкала, отображающая скорость машины. Максимальное значение на спидометре — 200 километров в час. Наконец, в верхнем правом углу показан уровень бензина в баке. Под этим датчиком находятся сигнализация габаритов и дальнего света, а также сообщение о неисправности тормозной системы.

Не обошлось и без градусника. Водительское кресло не самое удобное. Настроить просто невозможно. При посадке выемка давит на спинку, и на это грешат большинство автовладельцев. В центральной части автомобиля размещены аварийные знаки, которые при нормальной эксплуатации автомобиля выглядят как обычная темная полоса.

Благодаря новой конструкции панелей улучшена вентиляция салона. Устранена проблема подачи воздуха к дефлекторам по бокам.Обивка кресла имеет тканевую структуру, которая со временем покрывается хорошо заметными потертостями. Многие элементы внутренней отделки очень расшатаны и скрипят, что слышно при малейшем движении. Но приятно, что такой дефект легко устраняется.

Также рестайлинговая модель Lada 2114 оснащена застежками ремней безопасности от «десятки». Потолок получил настраиваемую внутреннюю подсветку фонариком. У Лады 2114 не хватает свободного места для пассажиров.Диван, установленный сзади, неудобен и неудобен при длительных поездках. Хотя задние сиденья можно сложить, но в обычном состоянии они занимают много места.

Взрослому мужчине будет не так удобно сидеть сзади. В принципе, даже нормальный человек среднего роста не будет чувствовать себя комфортно. Подъемники заднего стекла — ручные. Многие владельцы четырнадцатой модели борются с посторонним шумом в салоне с помощью звуко- и виброизоляции.Однако за счет этих улучшений масса автомобиля значительно увеличилась.

Некоторые владельцы ВАЗ-2114 жалуются на заклинивание задних дверей, поэтому их трудно открыть. Также никуда не делся громкий и неприятный звук закрытия дверей. Если сложить задний ряд и снять полку, полезного пространства внутри российского хэтчбека будет больше — 600 литров. В штатном положении багажное отделение не выделяется большого объема — 330 литров.

Еще неприятно, что заводская полка, о которой мы говорили чуть выше, постоянно барабанит.Вот почему многие рекомендуют покупать акустическую полку, которая заглушит такие неприятные звуки. В целом апгрейд положительно повлиял на внутреннюю часть, хотя есть и спорные моменты. Например, печь стала мощнее, но из-за этого повысился уровень производимого шума.

Технические характеристики

Силовой агрегат

За 10 лет серийного производства Лады 2114 под ее капот поместили несколько силовых агрегатов. В первую очередь стоит упомянуть о версии 1.5-литровый 8-клапанный мотор, который развивал 78 лошадиных сил и 116 Нм. Расходовал такой двигатель около 7,3 литра на каждые 100 километров в смешанном режиме.

В данной модификации вместо устаревшего карбюраторного используется впуск форсунки с управлением через электронный блок. Новый распредвал с исправленными фазами не понадобился. После того, как АвтоВАЗ внедрил в «двигатель» инжектор ВАЗ-2114, группа инженеров повысила КПД двигателя, добавив ему мощности. С другой стороны, также удалось снизить «топливный аппетит».

В 2004 году была выпущена модификация силового агрегата рабочим объемом 1,6 л. Двигатель выдавал 81 л.с. и 125 Нм. В комбинированном режиме двигатель потреблял 7,6 литра на каждую сотню километров. Восьмиклапанная силовая установка с инжектором имеет увеличенный объем за счет увеличенной на 2,3 миллиметра высоты цилиндра, что обеспечило больший ход поршня.

Вместо модуля зажигания установили катушку. Новая версия двигателя стала мощнее и экологичнее, но расход бензина увеличился по сравнению с первой 1.Двигатель 5 литров. Кроме того, в том же году была выпущена 1,6-литровая версия двигателя с 16-клапанной системой.

Этот двигатель уже выдал 89 «лошадей» и 131 Нм крутящего момента. По паспортным данным на каждые 100 километров пути требуется 7,5 литров бензина в смешанном режиме.
В 2007 году этот двигатель подвергся серьезной доработке. Рабочий объем остался на прежнем уровне 1,6 литра. Зато мощность увеличилась до 98 лошадиных сил и 145 Нм крутящего момента.

Приятно, что увеличенная мощность не повлияла на «топливный аппетит». По паспортным данным новинка потребляет 7,2 литра бензина на 100 километров пути. Двигатель ВАЗ-2114 за последние 3 года хорошо отработан и внес несколько изменений.

Шатунно-поршневая группа облегчена на 39%. Изменили привод газораспределительного механизма — теперь он автоматически затягивался. Отверстия для клапанов стали меньше.Значительно повысилось качество хонингования цилиндров.

Трансмиссия

Все двигатели ВАЗ-2114 работают совместно с усовершенствованной пятиступенчатой ​​механической коробкой передач. Весь крутящий момент передается исключительно на передние колеса. И трансмиссия, и ходовая часть разрабатывались только российскими инженерами.

Ходовая часть

Автомобиль построен на платформе предыдущей модели — проверенной временем «девятки» (ВАЗ-2109), которая подверглась серьезной модернизации.Передние колеса работают с колонками McPherson, а задние — с продольными рычагами или винтовыми пружинами. Эксплуатация машины не вызывает самых приятных ощущений, так как в ней отсутствует гидроусилитель руля.

Само рулевое колесо выполнено по типу шестерни-рейки. Тормозная система отечественного хэтчбека имеет дисковые тормоза спереди и барабанные механизмы сзади. Если взять среднюю скорость 80 километров в час, то тормозной путь в присутствии пассажиров составит 40 метров.

Безопасность

Говорить об уровне безопасности Лады-2114 не очень приятно. Автомобиль не получил подушек безопасности и имеет слишком тонкий металлический корпус, который не в состоянии обеспечить должный уровень защиты в аварийной ситуации. Автомобиль сильно деформируется даже при незначительных ударах, поэтому советуем не двигаться на высоких скоростях.

Комплектации и цены

Комплектация Лада-2114 будет не очень богатой. Однако машина практична, необычна и имеет список необходимых функций. Автомобиль обладает :

• Климат-контроль;
• Сиденье с обилием настроек;
• Руль, который можно установить как в вылетной, так и в вертикальной плоскости;
• Панель приборов с датчиками оборотов и оборотов двигателя;
• Бортовой компьютер;
• Центральная консоль с множеством кнопок;
• Антиблокировочная система;
• Функция обогрева передних сидений.

Купить новую машину ВАЗ 2114 невозможно, так как производство такой модели остановлено.Но на авторынке б / у можно купить неплохой вариант. Цена может меняться в зависимости от года выпуска, комплектации и общего состояния. В среднем это около 3 724 $.

Тюнинг

Любой автовладелец хочет, чтобы его машина отличалась от других и выделялась на дороге. Кроме того, водители хотят улучшить свои технические характеристики за счет увеличения мощности или снижения «топливного аппетита». Лучший способ достичь этих целей — настроить свой автомобиль.

Предполагает улучшение визуальных свойств, ходовых качеств и комфорта.Приятно, что большую часть тюнинга Лады 2114 можно проводить самостоятельно. Основные части тюнинга можно выделить несколько:

• Внешний вид;
• Внутренняя часть;
• Силовой агрегат, ходовая часть и другие улучшения, улучшающие характеристики хэтчбека.

Кузов Тюнинг

Самый простой способ модернизировать кузов отечественного автомобиля — это покрасить кузов в необычные цвета или использовать наклейки. С помощью игры контрастов можно будет сделать машину броской и заметной в городском потоке.Однако очень важно не забыть договориться с ГИБДД, так как цвет автомобиля указан в документах.

К интересным деталям модернизации автомобиля можно отнести воздухозаборники. Некоторые меняют внешний вид капота и крыши. Хотя ходовые качества автомобиля от этого не зависят, внешний вид тюнингованной модели станет более необычным. Не так часто, но все же можно встретить «двери ламбо», которые выглядят очень броско.

Двери машины, которые открываются вверх, будет сложно оставить без присмотра.Сделать эту работу не так-то просто. Очень важно не забыть отрегулировать зазоры. В дальнейшем комфорт от езды в темноте можно повысить с помощью тюнинговых фар Лада 2114. Вы можете покрасить фары и поставить в них светодиодные элементы или линзы.

Если нет желания заморачиваться, продается заводская версия фар на Лада 2113-15, которые отличаются от базовых. Чтобы придать автомобилю внешний вид, вы можете установить комплект стильных обвесов. Имеет:

• Бампер передний и задний;
• Антикрыло;
• Накладки на крыло.

С помощью таких деталей можно будет увеличить приток воздуха к силовому агрегату ВАЗ-2114 и улучшить аэродинамику. Внешний вид автомобиля приобретет более спортивные нотки. Элементы для тюнинга приобретаются как отдельно, так и в комплекте. Их отличает внешний вид, прочность, вес и другие параметры. Среди недостатков такой модернизации необходимо выделить дороговизну кузовных элементов.

Отдельно стоит упомянуть боковые зеркала заднего вида.Стандартные элементы не отличаются большим обзором, а в холодное время года появляется лед. В специализированных магазинах есть зеркала, лишенные этих недостатков. С помощью новых зеркал вы не только улучшите внешний вид автомобиля, но и повысите уровень комфорта и безопасности вождения.

К мелким деталям, способным улучшить внешний вид ВАЗ-2114, относят накладки различного плана и внешнего вида. Также есть наличие более современных ветряков, бампера воздухозаборника, накладки на арки колес и т. Д.

Салон Тюнинг

Изменения могут быть внесены не только во внешний вид нашего хэтчбека, но и во внутренней части. Проложить салон ВАЗ-2114 можно разными способами, ведь поменять можно практически все. К самому простому тюнингу 14 модели можно отнести:

• Установка подлокотника;
• Замена зеркал заднего вида;
• Установка насадок на мобильные гаджеты;
• Украшения.

Важно понимать, что полная модернизация салона Лада 2114 своими силами потребует времени и немалых средств.Необходимо сразу понимать, что это нужно вам лично и в настоящий момент.

Далее можно покрыть двери и интерьер в целом. Внутри автомобиль может быть покрыт самыми разными материалами. Ткани, кожа и даже кожа в деревенском стиле подойдут идеально. Затем устанавливаются аудиосистема и приборная панель. Панель приборов можно использовать заводскую, а можно установить более новую, что значительно скрасит салон автомобиля.

Некоторые осуществляют оклейку поверхностей виброизоляционными листами.Такие работы помогут снизить уровень шума в салоне ВАЗ-2114. Вряд ли базовое рулевое колесо вызывает приятные ощущения, поэтому его можно заменить спортивным рулем.

Но важно помнить, что такие изменения могут заинтересовать сотрудников ГАИ. Чтобы улучшить свою машину, они устанавливают светодиодную подсветку днища, багажного отсека и салона. Это положительно скажется на визуальном восприятии автомобиля.

Тюнинг шасси

Если говорить о модернизации «прогулочной», то она не окажет положительного влияния на внешний вид машины, но существенно повысит динамику и поведение хэтчбека на проезжей части.Есть 2 варианта данного тюнинга: спортивный и экономичный. Спортивный вариант подразумевает повышение ходовых характеристик автомобиля, что позволит автомобилю быть более динамичным.

Название второго варианта говорит само за себя — он снижает расход топлива. Среди основных систем, которые подвергаются усовершенствованию, — трансмиссия и мостки. Тюнинг подвески Лада 2114 включает в себя калибровку всей системы, проведение обкаток хэтчбека, а также модернизацию отдельных узлов:

• Пружины заменю;
• Доработка амортизаторов;
• Установка стабилизатора поперечной устойчивости.

Такие доработки позволят повысить уровень комфорта вождения и оптимизировать поведение ВАЗ-2114 на дороге. В результате автомобиль будет меньше раскачиваться, перестанет катиться на крутом повороте.

Тюнинг трансмиссии

Тюнинг двигателя 13, 14 или 15 модели достаточно сложно, но возможно. Для увеличения мощности двигателя необходимо заново прошить блок управления и увеличить диаметр цилиндров путем расточки.Для достижения лучшего результата можно заменить КП, распределяющий газ. В совокупности эти действия достаточно безопасны и позволяют увеличить мощность двигателя до одной трети.

Более эффективные, но рискованные методы включают установку турбины и замену коленчатого вала новым поршнем с увеличенным ходом хода. Такая работа сделает ВАЗ-2114 более динамичным, но часто приводит к быстрому выходу из строя двигателя хэтчбека. Никто не отменял возможность чип-тюнинга ВАЗ-2114, который также прибавит мощности или снизит расход топлива без использования разборки «движка».

Сравнение с конкурентами

В данном ценовом сегменте у автомобиля ВАЗ-2114 не так много прямых конкурентов. Но выбор кроме 14-й модели может выпасть на ВАЗ-2112 или младшую Ладу Приора. О существенных отличиях говорить нет смысла, но ясно, что Lada Priora будет новее и современнее.

Все станки выпускаются одним производителем, поэтому кардинальных отличий не будет. Кому-то Лада-2114 понравится более спортивной внешностью, но найдутся ценители ВАЗ-2112 или Лада Приора.В любом случае выбор делает каждый лично.

Отзывы владельцев

Владельцы Лада 2114 отмечают более современный и красивый внешний вид автомобиля, если сравнивать модель с ВАЗ-2112 или тем более с «девяткой». Автомобиль приобретает даже свою ценность, особенно если сравнивать его с подержанными иномарками. Хэтчбек, по словам владельцев, достаточно прост в управлении.

Последние версии получили передние электростеклоподъемники, бортовой компьютер, обогрев заднего стекла и так далее.Силовая установка оказалась довольно резкой. Высота дорожного просвета, позволяющая использовать машину не только для городских поездок, не может не радовать.

Отечественный хэтчбек неприхотлив в обслуживании. Стоимость запчастей не такая устрашающая, как на те же иномарки. При таком достаточно остром силовом агрегате расход топлива в пределах нормы. Любители тюнинга сочтут автомобиль идеальным, так как он имеет большой плацдарм для вариантов модернизации как снаружи, так и внутри. Также стоит отметить отличную аэродинамику.

С другой стороны, важно учитывать качество материалов отделки и не лучшую сборку. Водители ВАЗ-2114 жалуются на ненадежность, недостаток свободного места внутри машины, низкое качество железа и лакокрасочных материалов. Часто машину покупают для семьи, и 14-я модель страдает по безопасности, ведь нет даже подушки безопасности водителя.

Также машина не имеет кондиционера и часто ломается. При длительных поездках возникает чувство дискомфорта.У сидений отсутствует хорошая боковая поддержка. Пластик лицевой панели довольно жетыский.

Плюсы и минусы

Достоинства авто

• Хорошая аэродинамика;
• Приятный внешний вид;
• Довольно резкие электростанции;
• Допустимая высота дорожного просвета;
• В честь молодого населения;
• Множество возможностей для различных улучшений;
• Уже базовая машина имеет маленький стильный задний спойлер;
• Передний привод;
• Хорошая твердость;
• Цвет бамперов под цвет кузова;
• Хорошая износостойкость подвески;
• Более приятная европанель;
• Есть бортовой компьютер;
• Подогрев передних сидений;
• Стоимость;
• Электрические стеклоподъемники;
• Колеса литые с возможностью установки «роликов» большего диаметра;
• Регулируемая рулевая колонка;
• Простота ремонта;
• Небольшой расход топлива.

Минусы авто

• Часто ломаются дверные ручки;
• Бамперы также очень легко сломать, потому что они пластиковые;
• Автомобиль очень быстро гниет, нужно самостоятельно обработать грунтовкой, так как производитель промазал;
• Внутри не так много свободного места;
• Низкий уровень безопасности;
• Нет кондиционера и ГУР;
• Низкое качество сборки;
• Жесткая лицевая панель из пластика;
• Маленькое багажное отделение.

Зубцы

Учитывая информацию о российской «пятидверке», можно смело сказать, что ВАЗ-2114 — автомобиль, достоинств которого больше, чем недостатков. Автомобиль нельзя отнести к категории комфортабельных и роскошных автомобилей премиум-сегмента. Качество деталей, элементов и сборки в целом далеко от идеала. Но даже с учетом всех этих недостатков нельзя сказать, что хэтчбек получился откровенно плохим.

Имеет приятный стильный внешний вид, неприхотлив в обслуживании и ремонте, позволяет проводить различный тюнинг, касающийся не только внешнего вида, но и интерьера автомобиля.Сюда же стоит добавить невысокую стоимость автомобиля в целом и небольшие цены на запчасти.

Конечно, это проблема безопасности, потому что ее здесь нет. Также внутри очень мало свободного места, да и багажное отделение имеет небольшой объем. Силовые агрегаты обладают достаточной мощностью для динамичного передвижения, а «топливный аппетит» серьезно не истощит ваш кошелек. Отдельно стоит отметить энергоемкую подвеску и хорошую управляемость, которая была достигнута благодаря аэродинамическим свойствам автомобиля.

В отличие от предшественников ВАЗ-2114 получил регулируемую рулевую колонку, бортовой компьютер, функцию обогрева передних сидений и электростеклоподъемники передних дверей. Также была европейская панель с двумя маленькими ЖК-дисплеями. Все это значительно повысило общий уровень комфорта.

Поэтому Ладу-2114 смело можно посоветовать новичкам и любителям копаться в машине. Этот хэтчбек часто встречается на дорогах многих городов и продолжает добросовестно нести свою службу вне зависимости от времени.

Советуем прочитать статью: История АвтоВАЗа — автомобили LADA

ВАЗ-2114 фото

Тест-драйв

Видеообзор

тюнинг, схема, цена. Как заменить панель приборов своими руками

Панель приборов ВАЗ-2107 оснащена всеми важными сигнализациями и контроллерами, контролирующими нормальную работу основных узлов автомобиля. Зная все нюансы, а также возможности датчиков и устройств, можно вовремя выявить определенную неисправность, предотвратив более серьезные поломки.Рассмотрим функционал этого элемента, его улучшение, а также способ замены.

Индикаторы масла и АКБ

Если на приборной панели загорелся индикатор аварийного давления масла ВАЗ-2107, необходимо остановить автомобиль и заглушить двигатель. Обязательно проверьте уровень масла, при необходимости долейте запас до нужной отметки и только после этого запускайте двигатель. Если аварийная лампа продолжает гореть, заглушите силовой агрегат и отбуксируйте машину в ближайшую мастерскую. Дальнейшее движение при горящем индикаторе приведет к проворачиванию кривошипов, так что двигатель начнет «стучать».Это может спровоцировать заклинивание мотора и его последующий капитальный ремонт.

Когда загорится контрольная лампа аккумуляторов, сначала проверьте клеммы на окисление и потерю контакта. Если устранение этих точек не помогло, причина неисправности в генераторе. Скорее всего, он не вырабатывает достаточного тока, необходимого для подзарядки аккумулятора. Желательно выключить все электроприборы и проследовать до ближайшей станции техобслуживания. Качественный аккумулятор проедет не менее 100 километров, питая только систему зажигания.Преимущественно в таких случаях выходит из строя реле напряжения регулятора.

Датчики уровня топлива, тормозов и охлаждающей жидкости

Индикатор контроля топлива указывает на наличие топлива в баке. Нулевая отметка говорит о том, что осталось менее 5 литров бензина и пора ехать на заправку.

Зажигание на панели приборов ВАЗ-2107 аварийный датчик тормозной жидкости требует немедленной остановки. Затем проверьте уровень жидкости, долейте до необходимого значения. Кроме того, необходимо убедиться, что автомобиль способен тормозить.Если механизм сработал, доберитесь самостоятельно в автосервис. Если реакции нет, вызовите эвакуатор, слесаря ​​или устраните неисправность самостоятельно.

Индикатор, показывающий температуру хладагента, находится в красной зоне. Начинающий водитель может не заметить закипание двигателя до того, как из-под капота выйдет пар, так как в данной модели не предусмотрена сигнализация, информирующая о перегреве двигателя. В этой ситуации необходимо остановиться и дать силовому агрегату остыть.В случае отсутствия обрыва соединительных патрубков необходимо попытаться добраться до гаража или СТО, чтобы выяснить причину неисправности. Чаще всего эта проблема возникает из-за выхода из строя термостата или вентилятора радиатора.

Схема панели приборов ВАЗ-2107

Рассмотрим основные устройства и показатели, входящие в схему панели приборов «семерка»:

• Вольтметр.
• Спидометр (указатель скорости).
• Одометр. Считает пройденное расстояние.
• Тахометр. Служит для определения частоты вращения коленчатого вала. Красная зона указывает на превышение максимально допустимого значения (6 тысяч оборотов в минуту).
• Датчик температуры хладагента. Зеленая зона — норма, красная — перегрев мотора. Эксплуатация автомобиля запрещена при температуре охлаждающей смеси, превышающей 118 91 109 около 9 11 10 С.
• Эконометрический.Устройство позволяет выбрать оптимальный режим движения, на что указывает наличие стрелки в зеленой зоне.

Контрольные лампы

Панель управления приборной панели ВАЗ-2107, настройка которой обсуждается ниже, включает в себя следующие индикаторы и датчики:

• Активация поворотных указателей, о чем свидетельствует мигающий зеленый индикатор.
• Индикатор заряда АКБ. Во время запуска мотора индикатор горит красным цветом и гаснет.Когда свечение продолжается, необходимо проверить заряд аккумулятора. Среди основных причин неисправности: низкое натяжение ремня, неисправность цепи или генератора.
• Датчик включения габаритных огней.
• Сигнальная лампа включения дальнего света (в активном режиме горит синим цветом).
• Контроль уровня масла. О недостаточном показателе свидетельствует постоянно горящая красная лампа.
• Индикатор неисправности механизма управления силовым агрегатом.Сенсор в штатном режиме горит оранжевым светом, после запуска тухнет. Мигающая или постоянно горящая лампа указывает на неисправность в системе. Данная функция используется на панели приборов ВАЗ-2107 (инжектор).
• Включение стояночного тормоза — датчик горит красным светом.
• Также есть сигнализаторы пройденного пути, запаса топлива, уровня топлива.

Клавиатура управления

Панель приборов ВАЗ-2107, цена которой в современной версии колеблется в пределах 4 тысяч рублей, оснащена клавишными переключателями.Основными элементами этого типа являются:

• Выключатель наружного освещения. Он работает в трех положениях, сигнализируя о включении подсветки приборов и габаритных огней, дополнительном включении ближнего света и выключении внешнего освещения.
• Регулятор обогрева заднего стекла. Активируется при включении зажигания.
• Блок управления задними противотуманными фарами. Режим активируется при включении ближнего света при нажатии соответствующей клавиши.
• Выключатель тепловентилятора.Устройство работает на низкой и высокой скорости.

Дополнительные контрольные лампы:

• Предупреждающий индикатор непристегнутых ремней безопасности (сигнализируется красным цветом).
• Датчик обогрева заднего стекла (оранжевый).
• Лампа контроля аварийного состояния тормозной системы.

Модернизация

Тюнинг панели приборов ВАЗ-2107 позволяет кардинально изменить интерьер салона, преимуществ материалов и приспособлений для этого на рынке предостаточно.Доработку панели рекомендуется начать с установки оригинальной подсветки. Это не только улучшит эстетику участка, но и не будет перенапрягать глаза в ночное время. Среди других возможностей тюнинга панелей — установка белой шкалы приборов, отделка стрелок, установка современной аудиосистемы, обшивка корпуса инновационными материалами и многое другое, чего хватит на деньги и фантазию. Чтобы получить 100% эффект, лучше всего доверить работу профессионалам.

Светодиодная подсветка панели приборов ВАЗ-2107

Подобное оснащение придает автомобилю торпедный современный и оригинальный вид. Для настройки понадобится 8 или 10 светодиодов по 3 вольта, специальный соединительный шлейф и пара резисторных элементов на 680 Ом.

Этапы работы:

1. Сначала отрежьте головки светодиодов напильником. Затем отшлифуйте всю поверхность, очистите и нарежьте кусочками 30 мм проволоки типа molex. Они загнуты в виде буквы «Г», впаяны в местах, где будут монтироваться светодиоды.К ним методом пайки крепится одиночный отвод светового элемента.
2. На втором этапе монтажа светодиодного освещения приборной панели ВАЗ-2107 выполняют часть диодов. Затем разрежьте петлю и сформируйте проводку. Четыре элемента впаяны последовательно в одну цепь, а боковой светодиод подключен через резистор. Минус и плюс взят от контактов старой подвески.
3. На завершающем этапе яркость регулируется в двух средних цепях, оборудованных четырьмя диодами.

Подсветка стрелок

Еще одним вариантом модернизации электронной панели приборов ВАЗ-2107 является подсветка стрелок. Операция выполняется следующим образом:

• Определите длину стрелок и аккуратно заточите оргстекло с заточкой в ​​нижней части.
• Под углом 45 градусов противоположный конец стрелки, после чего ее крепят на клей. Элемент окрашен красным лаком в несколько слоев, в качестве фиксатора используется мебельный чехол.
• Надо будет взвесить старую и новую стрелку. Разница не должна превышать 100 миллиграммов. Демонтировать белую шкалу, установленную на паре светодиодов, которые по бокам закрашены черной краской.
• При прохождении света из-под стрелки сделайте кольцо, покройте его лаком и поставьте на шкалу. Диоды закреплены по габаритам. Правильно изготовленный прибор обеспечит яркость даже в дневное время.

Замена панели своими руками

Замену панели приборов на ВАЗ-2107 можно произвести следующим образом:

• Отсоедините проводку авто от минусовой АКБ.
• Используйте отвертку и осторожно снимите форсунки с ручек управления нагревателем.
• Отвинтите гайку установки счетчика и шайбу, затем вставьте ручку в выемку за приборной панелью.
• Используйте тонкую отвертку, чтобы открутить винты крышки крепежных винтов панели.
• Выкрутите крепежные винты.
• Осторожно демонтировать панель приборов ВАЗ-2107.
• Гамма-трос отсоединяется после откручивания гайки с накаткой привода спидометра.
• Сливной шланг снимается с эконометрического фитинга.
• Осторожно снимите колодки трехцветных проводов, собранные в один жгут.
• Теперь панель можно полностью снять с автомобиля.

При необходимости заменить лампы индикаторов, установить светодиодное освещение или новый «прибор». Операция установки выполняется в порядке, обратном процессу снятия.

Датчик давления масла ВАЗ-2114. Замена реле давления масла

Не может работать каркас двигателя внутреннего сгорания без системы смазки.Моторное масло, перекачиваемое масляным насосом, по специальным каналам подается ко всем движущимся частям силового агрегата, уменьшая силу трения и очищая их от нежелательных отложений. Снижение давления масла в системе неизбежно приведет к тому, что оно перестанет поступать в нужное место в необходимом количестве. А это, в свою очередь, вызовет повышенное трение и быстрый износ деталей.

Контроль давления масла в двигателях автомобилей называется специальным датчиком давления (ДДМ). С его помощью водитель всегда может определить, насколько хорошо работает система смазки.

В этой статье мы расскажем о том, что представляет собой датчик давления масла ВАЗ-2114, и каков принцип его работы. Кроме того, мы рассмотрим, как проверить DDM на работоспособность и заменить его в случае выхода из строя.

Устройство и принцип работы ДДМ

Датчик давления масла ВАЗ-2114 имеет достаточно простую конструкцию. Состоит из: металлического корпуса

• ;
• измерительная мембрана;
• механизм замыкания контактов;
• разъем для подключения провода передачи.

Принцип DDM примерно такой же. Масло в системе под давлением через отверстие в корпусе давит на измерительную мембрану датчика. Контакты в разомкнутом состоянии. При падении давления в системе мембрана выравнивается, а контакты замыкаются. Таким образом, датчик давления масла ВАЗ-2114 подает сигнал на электронный блок управления (ЭБУ) автомобиля. Контроллер, в свою очередь, сообщает водителю о возможной неисправности, включив контрольную лампу, расположенную на панели приборов.

Если датчик давления масла ВАЗ-2114

Итак, включенная «красная масленка» на панели приборов сигнализирует водителю о том, что в системе смазки произошел сбой, требующий немедленного вмешательства. Что делать в этом случае владельцу автомобиля? Во-первых, не паникуйте и перестаньте двигаться. А во-вторых, постарайтесь понять, что стало причиной включения переключателя.

Во-первых, вам нужно определить, какой уровень в системе. Для этого достаточно приподнять капюшон и, вооружившись салфеткой или чистой тряпкой, вынуть зонд.По имеющейся на ней шкале можно определить, есть ли в системе масло и каково его количество. Если уровень ниже минимального, значит, где-то произошла утечка масла. Причиной этого может быть порванная набивка или нарушение целостности какой-либо из прокладок. Кроме того, может упасть давление масла из-за сильного износа поршневых колец. В этом случае проводится капитальный ремонт автомобилей ВАЗ, который предполагает замену деталей поршневой группы.

Как бы то ни было, двигатель все равно лучше не запускать.А машину нужно отбуксировать до ближайшего СТО, ремонтирующего автомобили ВАЗ.

Если уровень в порядке, не нужно радоваться, так как возможны более серьезные поломки.

Возможные неисправности в системе смазки

Реле давления масла ВАЗ-2114 может сработать при возникновении следующих неисправностей:

• непроходимость масляного фильтра из-за его загрязнения;
• вышла из строя масляный насос;
• забита (загрязнена) сетка маслоприемника;
• возникли проблемы с проводкой датчика;
• сам датчик вышел из строя или вышел из строя.

В первом случае достаточно просто заменить фильтр. Что касается выхода из строя масляного насоса, то помимо его ремонта необходимо будет определить и устранить причины, по которым он вышел из строя. Загрязнение решетки маслоприемника говорит о том, что в масле слишком много вредных примесей. В этом случае масло необходимо заменить на новое, предварительно промыв систему специальной жидкостью.

Проверить проводку можно автомобильным тестером, начиная с разъема DDM и заканчивая подключением к компьютеру.

Определить, исправен ли сам датчик, тоже не сложно. Вы можете проверить это самостоятельно, не прибегая к помощи специалистов.

Где находится датчик

Для начала определим, где найти датчик давления масла ВАЗ-2114. Его расположение может быть разным, в зависимости от типа двигателя. Если это восьмиклапанный, то нужно искать ДДМ на задней стороне двигателя справа (если в салоне) на блоке цилиндров под клапанной крышкой. В шестнадцатиклапанных двигателях расположение датчика давления масла другое.Он расположен на торце корпуса подшипника распределительного вала.

Проверка датчика

Проверка датчика подразумевает только его визуальный осмотр. Правильно ли это, в домашних или «полевых» условиях, определить практически невозможно.

Итак, если на корпусе ДДМ есть следы масла, значит, герметичность как самого устройства, так и резьбового соединения с кожухом двигателя нарушается. Часто бывает, что ДДМ по каким-то причинам начинает пропускать масло через свое тело.Если запустить двигатель, то можно наблюдать его утечку через место крепления клеммы к электрическому разъему. В этом случае датчик необходимо заменить.

Бывает, что масло начинает сочиться из ДДМ. Это указывает на то, что соединение разорвано. Датчик давления имеет уплотнительное кольцо из алюминия, которое иногда приходит в негодность. Устраните эту проблему, заменив кольцо.

Самостоятельная замена датчика

В случае, если все указывает на неисправность DDM, лучше его заменить.Более того, он стоит копейки. Процесс замены очень прост и займет не более 10 минут. Алгоритм ремонта следующий.

Поставьте автомобиль на ровную поверхность, приподнимите капот и отсоедините отрицательную клемму от аккумулятора. Затем отсоедините разъем от датчика. Используя гаечный ключ для карабина на 21, откручиваем датчик. В это время возможна утечка небольшого количества масла из точки крепления DDM. В этом случае протрите масло чистой тканью.

После осмотра нового датчика и его уплотнительного кольца замените его и затяните ключом. Подсоедините кабель питания DDM к клемме аккумулятора.

Как проверить давление масла самостоятельно

Давление в системе проверяется жидкостным манометром с резьбовым соединением на конце измерительного шланга. Он вкручивается в то же отверстие, что и датчик. Затем заводится двигатель, производятся замеры.

Для автомобилей ВАЗ-2114 рабочее давление должно быть 0.65 атмосфер. Отклонения от этой нормы говорят о неисправности в системе смазки.

Ну а если такого манометра нет в вашем арсенале, наличие давления проверяется на глаз. Для этого из технологического отверстия откручивается датчик давления масла, после чего коленчатый вал прокручивается стартером (без запуска двигателя). При нормальном давлении масло из ямы будет бить фонтаном. Этот метод, конечно, не гарантирует нормальную работу системы, но он способен доказать, что масляный насос исправен.
