Реле и предохранители Дэу Матиз (0.8): схемы блоков

199819992000

Поколение 2

2000200120022003200420052006200720082009
201020112012201320142015

Где находятся предохранители и блок на ДЭУ Матиз ?

Блок предохранителей и реле Daewoo Matiz раскидан в двух местах.

1. Блок реле и предохранителей под капотом

Находится рядом с аккумуляторной батареей и закрыт крышкой.

2. Блок предохранителей в салоне

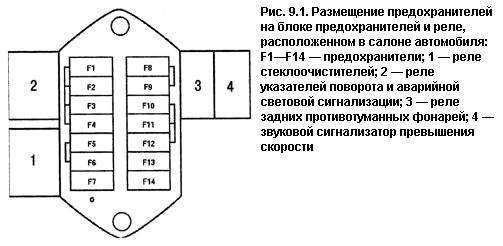

Закрыт крышкой. Для раскрытия необходимо сжать фиксаторы в направлениях, указанных стрелками.

Схема реле и предохранителей ДЭУ Матиз 1 M100 и 1 M150 под капотом

Реле

Номер релеНазначение реле
К1Реле элемента электрообогревателя стекла двери задка
К2Главное реле
КЗВключение высокой скорости вращения электровентилятора системы охлаждения двигателя
К4Противотуманные фары
КЗТопливный насос
КбВключение низкой скорости вращения
К7Звуковые сигналы
К8Габаритный свет
К9Головной свет
К10Муфта компрессора кондиционера

Плавкие предохранители

Номер предохранителяЦвет предохранителяЗащищаемая цельСила тока, А
1КрасныйРезервный10
2КрасныйПротивотуманные фары10
3КрасныйСистема управления двигателем, реле муфты компрессора кондиционера, реле высокой скорости вращения электровентилятора системы охлаждения двигателя, реле пониженной скорости вращения электровентилятора системы охлаждения двигателя10
4ЖелтыйРеле фар, переключатель света фар20
5СинийЗвуковые сигналы15
6КрасныйРезервный10
7КрасныйЭлектровентилятор системы охлаждения двигателя10
1КрасныйМуфта компрессора кондиционера10
9КрасныйГабаритное освещение левой стороны автомобиля и освещение номерного знака10
10КрасныйГабаритное освещение правой стороны автомобиля10
11КрасныйБлижний свет левой фары10
12КрасныйБлижний свет правой фары10
13ЗеленыйДальний свет левой фары30
14КрасныйДальний свет правой фары10
15КрасныйЭлемент электрообогревателя заднего стекла10
16ЖелтыйЭлектровентилятор отопителя20
17СинийРезервный15
18СинийПитание электронного блока системы управления двигателем, реле топливного насоса, блок управления антиблокировочной системы тормозов, обмотка возбуждения генератора, катушки зажигания, датчик скорости15
19СинийТопливный насос15
20КрасныйПостоянно, вне зависимости от положения ключа в замке зажигания, включенные потребители (устанавливается на части автомобилей)40
21ОранжевыйАнтиблокировочная система тормозов (при наличии данной опции)50

Схема предохранителей и реле ДЭУ Матиз в салоне

Реле

Номер релеНазначение реле
К1Реле указателей поворота и аварийной сигнализации
К2Очиститель ветрового стекла
КЗВключение заднего противотуманного фонаря

Предохранители

Номер предохранителяЦвет предохранителяЗащищаемая цель Сила тока, А
1КрасныйПрикуриватель10
2КрасныйМагнитола10
3Бежевый КрасныйСтоп-сигналы15
4КрасныйУказатели поворота10
5СинийЭлектростеклоподьемники25
6КрасныйПодушки безопасности10
7ЖелтыйКомбинация приборов, часы, охранная сигнализация10
8КрасныйРезерв10
9СинийРезерв15
10ЖелтыйРезерв20
11СинийОчиститель ветрового стекла15
12СинийОчиститель стекла двери задка, омыватели ветрового стекла и стекла двери задка, лампа света заднего хода15
13КрасныйЭлектропривод наружных зеркал заднего вида10
14КрасныйМагнитола, плафоны освещения салона и багажника, контрольная лампа открытых дверей, иммобилизатор10
15СинийАварийная сигнализация15
16ЖелтыйЭлектроприводы замков дверей20
17ЖелтыйТяговое реле стартера20

Предохранитель прикуривателя ДЭУ Матиз обозначен под номером 1.
