Как проверить шаровую на ваз 2114, для чего нужна, конструкция

Как проверить шаровую опору на своем автомобиле

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

разборная шаровая опора.
шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.

Видео — как работает шаровая опора при движении автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;
боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;
нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;
возрастание усилия на рулевом колесе;
щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.

Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;
домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;
монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;
надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;
комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;
съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Осторожно! Производить работы, если автомобиль стоит на мягком грунте, бесполезно и небезопасно. Диагностика проводится на твёрдом покрытии.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости. Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы.

Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

Внимание! Не стоит пытаться извлекать посадочный конус при помощи молотка. Результатом подобного ремонта может стать повреждение исправной детали.

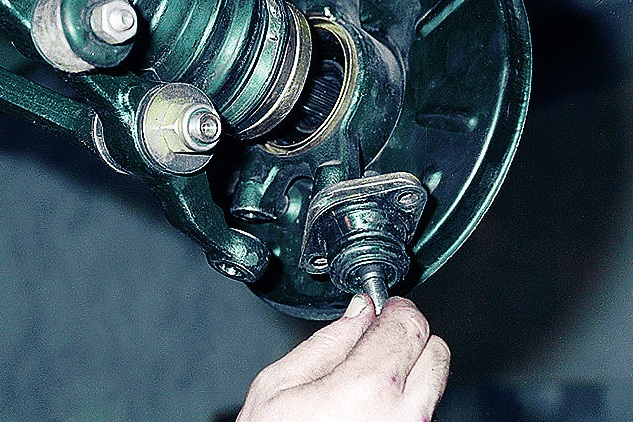

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Анализируя причины стука в передней подвеске, можно сказать, что они могут могут возникать из-за неисправности различных деталей и все их нужно будет проверять.

Видео — замена шаровой опоры на Форд Фокус 2:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Замена шаровой опоры ВАЗ 2109

Шаровой опорой называют деталь подвески, которая обеспечивает жесткое и в то же время подвижное крепление ступицы колеса с рычагами подвески автомобиля. На шаровую опору приходится большинство нагрузок, именно поэтому она является расходным материалом и подвергается замене довольно часто.

Диагностика неисправности.

Чтобы определить неисправность шаровой опоры, достаточно прислушаться к стукам подвески при движении автомобиля по неровностям дорожного покрытия. В идеале, никаких стуков не должно быть, но если шаровая опора неисправна, то при движении на относительно большой скорости по выбоинам можно услышать довольно неприятный звук, который говорит о возникновении люфта между шарниром, рычагом и ступицей колеса.

Чтобы убедиться в этом факте, можно проделать несложный тест, который не представляет собой ничего сложного. Для этого установите под задние колеса противооткатные упоры, а переднее колесо, откуда исходит шум, поднимите с помощью домкрата. Теперь возьмитесь за него двумя руками по вертикали и попробуйте покачать в горизонтальной оси. Для чистоты эксперимента рекомендуется попросить напарника в этот момент выжать педаль тормоза. Если колесо будет качаться в сопровождении небольшого люфта, то шаровая опора нуждается в замене.

Настоятельно не рекомендуется тянуть с этим процессом. Дело в том, что изношенная шаровая опора может создать неприятности для водителя при прохождении поворота. Как правило, она ломается и нарушает крепление ступицы с рычагом. Таким образом, колесо выворачивает вместе с рычагами, и автомобиль становится неуправляемым. В лучшем случае можно ограничиться ремонтом подвески, в худшем – попасть в ДТП.

Как поменять шаровую на ВАЗ 2109?

После обнаружения всех признаков неисправности, можно приступать к замене элемента. Данная операция не представляет собой ничего сложного, а потому под силу любому водителю, который имеет стандартный набор инструментов и место проведения соответствующего ремонта.

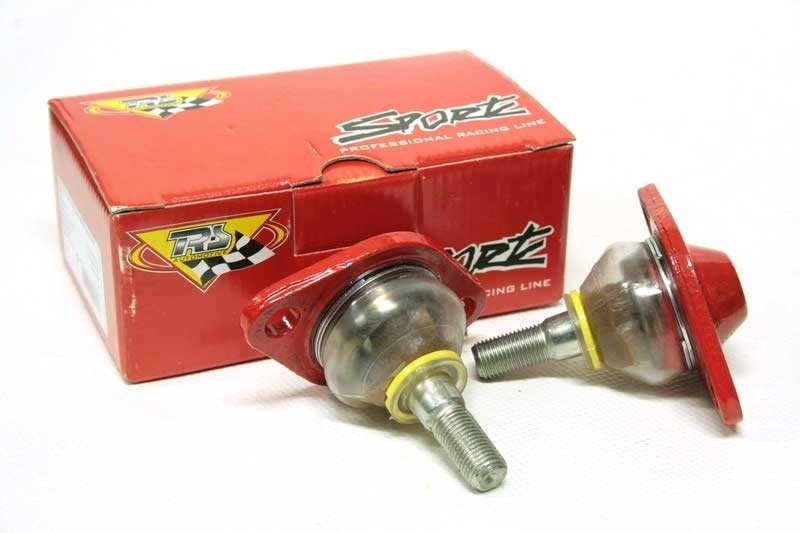

Прежде всего, необходимо приобрести соответствующую шаровую опору. Самое главное в этом деле – это избавить себя от покупки бракованной детали. В первую очередь, обратите на цену изделия. Она не должна быть слишком низкой. Для экономии на материалах, производители изготавливают такие шаровые из всякого хлама, в результате чего, получается шарнир, который подлежит замене уже через месяц эксплуатации. Самая известная и проверенная фирма – «Трек». Если имеется возможность – покупайте шаровые опоры именно этой фирмы.

Порядок действий:

Сорвите колесные болты и поднимите колесо при помощи домкрата. Далее нужно полностью открутить болты и снять колесо. Для удобства рекомендуется заранее повернуть колесо в противоположную сторону от проведения работы.
Теперь необходимо найти соединение шарового шарнира с рычагами. Оно располагается в нижней части подвески. Обработайте это место при помощи щетки по металлу и жидкостью WD-40.

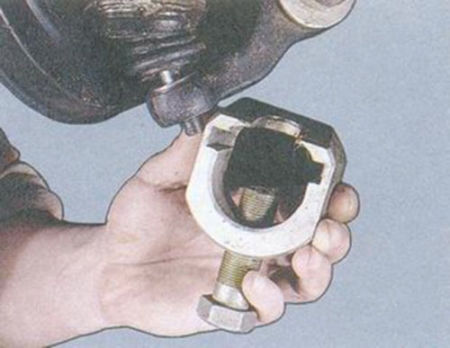

Открутите гайку пальца, но не полностью. При помощи съемника выдавите шаровую опору из ступицы. После появления соответствующего щелчка, вытащите съемник и до конца выкрутите гайку крепления пальца.

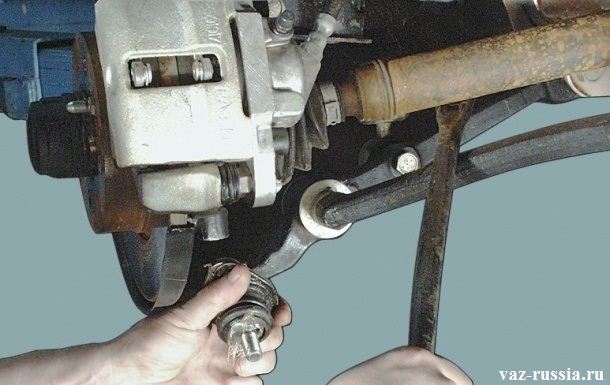

Теперь открутите крепление шаровой опоры на рычагах и снимите ее. Установите на ее месту новую деталь и затяните гайки крепления.

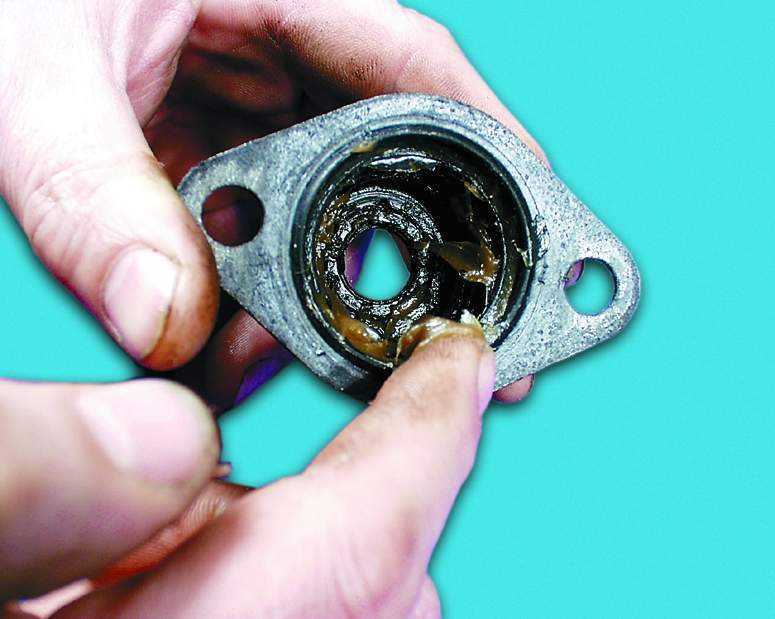

Забейте под пыльник новой шаровой опоры порцию смазки и установите ее в обратном порядке. В этот раз, при установке применение съемника совершенно не обязательно, так как палец можно затянуть при помощи гайки.

Дальнейшая сборка производится в обратном порядке.

На этом замена шаровой опоры завершена. Желаем вам удачи на дорогах!

Признаки неисправного или неисправного шарового шарнира (переднего)

Признаки неисправного или неисправного шарового шарнира (переднего) | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость осмотра подвески

Место обслуживания

0,00 $

Предварительная, прозрачная цена

(171 627)

Шаровые шарниры являются важным компонентом подвески, который можно найти практически на всех современных автомобилях. Они представляют собой сферический подшипник в гнезде, функционирующий аналогично конструкции шара и гнезда человеческого бедра, и служат одной из основных точек поворота подвески, соединяющей рычаги управления автомобилем с поворотными кулаками. Передние шаровые шарниры позволяют передним колесам и подвеске двигаться вперед и назад, а также вверх и вниз при повороте рулевого колеса и движении автомобиля по дороге.

В случае поломки шаровой опоры колесо может свободно двигаться в любом направлении, что может привести к повреждению крыла, шины и некоторых компонентов подвески, если не больше. Обычно, когда передние шаровые опоры начинают выходить из строя, автомобиль показывает несколько симптомов, которые предупреждают водителя о возникновении проблемы.

1. Стук в передней подвеске

Одним из наиболее распространенных симптомов неисправности шаровых шарниров подвески является лязг из передней подвески автомобиля. По мере износа шаровых шарниров они ослабевают в гнезде и гремят и стучат, когда подвеска перемещается вверх и вниз по дороге. Изношенные шаровые шарниры могут стучать или лязгать при движении по неровной дороге, лежачим полицейским или при поворотах. Обычно стук становится все громче по мере износа шаровых шарниров или до тех пор, пока они в конечном итоге полностью не выйдут из строя и не сломаются.

2. Чрезмерная вибрация передней части автомобиля

Другим признаком проблем с шаровыми шарнирами является чрезмерная вибрация, исходящая от подвески автомобиля. Изношенные шаровые шарниры будут болтаться в гнездах и непропорционально вибрировать во время движения автомобиля. Вибрация обычно исходит от пораженного шарового шарнира с правой или левой стороны автомобиля. В некоторых случаях вибрация может ощущаться и через рулевое колесо.

3. Неравномерный износ передних шин

Если вы заметили, что внутренние или внешние кромки передних шин изнашиваются быстрее, чем остальная часть протектора, вероятной причиной является износ шаровых шарниров. Этот симптом может быть трудно уловить; Если вы заметите какие-либо другие признаки неисправности шаровой опоры, внимательно проверьте шины и обратите особое внимание на внутреннюю часть протектора. Износ должен проявляться либо на внутреннем, либо на внешнем протекторе, а не на обоих одновременно, что указывает на износ передних шаровых опор. Недостаточное давление в шинах приведет к более быстрому износу обоих краев.

4. Блуждание рулевого колеса влево или вправо

Другим признаком неисправности шаровых шарниров является отклонение рулевого колеса. Блуждающее рулевое управление — это когда рулевое управление автомобиля самопроизвольно смещается слева направо. Когда шаровые шарниры находятся в хорошем состоянии, а колеса находятся в правильном положении, рулевое колесо должно оставаться в основном прямым и прямым в ответ. Изношенные шаровые шарниры приводят к отклонению руля автомобиля влево или вправо, что требует от водителя компенсации этой проблемы.

Поскольку шаровые шарниры являются важным компонентом подвески любого автомобиля. Когда у них начинаются проблемы или они выходят из строя, общая управляемость и ходовые качества автомобиля, вероятно, ухудшаются. Если вы подозреваете, что шаровые шарниры вашего автомобиля сильно изношены или нуждаются в замене, обратитесь к профессиональному технику для проверки подвески автомобиля, чтобы определить наилучший план действий. При необходимости они смогут заменить вам неисправные шаровые опоры.
