Как проверить бронепровода (высоковольтные) мультиметром на авто

Периодически, каждый водитель сталкивается с проблемой отказа системы зажигания или ее компонентов. Стандартная проверка бронепровода мультиметром позволяет выявить и устранить проблемы в деталях.

Содержание

• 1 Пробивают бронепровода: на что влияет
• 2 Высоковольтные провода: тест
• 3 Как проверить ВВ провода тестером (мультиметром)
• 4 Как проверить на пробой без тестера
• 5 Какое сопротивление должно быть на высоковольтных проводах
• 6 Как прозвонить
• 7 Как проверить сопротивление
• 8 Как проверить ВВ провода на авто на обрыв
• 9 Итог

Основными симптомами пробоя высоковольтной проводки выступают факторы.

1. Пропуски зажигания. В эти моменты мотор начинает троить, работать с перебоями.
2. Если речь идет об относительно современных авто, в БК появляются соответствующие ошибки.
3. Сильное увеличение расхода топлива.
4. Начинают гореть предохранители, связанные с системой зажигания.
5. Мотор теряет мощность, понижается динамика.

Пробивают бронепровода: на что влияет

С дырой в системе цепь тока высокого напряжения работает нестабильно. Отсюда вытекают следующие последствия.

1. Ухудшается динамика. Машина сильно теряет в разгоне, плохо отзывается на педаль газа.
2. Увеличивается расход топлива. При пропусках зажигания, часть горючего не воспламеняется и вылетает в выхлопную трубу.
3. Резкое сокращение ресурса катализатора. Если в модуль попадает бензин, он быстро загрязняется и выходит из строя.

Высоковольтные провода: тест

Водители проверяют бронепровода 2 методами.

1. Специальным тестером. Здесь можно использовать домашний мультиметр.
2. Непосредственно на автомобиле.

Далее подробно рассмотрим оба варианта.

Как проверить ВВ провода тестером (мультиметром)

Чтобы диагностировать работоспособность линии высокого напряжения на авто правильно, нужно соблюсти следующую последовательность действий.

1. Демонтировать провод с автомобиля.
2. Включить мультиметр и установить его на измерение сопротивления в позицию до 20 кОм.
3. Подключить тестер к проводу и измерить показания.
4. Повторить процедуру на всех проводах.

Во время замеров линии покажут разное значение – это нормально. Если одна из свечей функционировала неправильно, кабель будет изношен сильнее. Также, предварительно узнайте в каком диапазоне должно быть сопротивление на кабелях конкретной марки. В зависимости от производителя, величины могут отличаться.

Как проверить на пробой без тестера

Самый простой метод заключается в выполнении процедуры.

1. Загнать машину в темный гараж.
2. Запустить двигатель и присмотреться к бронепроводам.

Если кабель неисправен, на нем будут проскакивать искорки.

Второй метод подразумевает поочередное снятие свечных колпачков на работающем моторе. Если после демонтажа элемента отдельного цилиндра звук работы ДВС не поменялся – причина именно здесь.

Какое сопротивление должно быть на высоковольтных проводах

В большинстве моделей бронепроводов рабочим считается от 4 до 10 кОм. Учитывайте, что разбег показателей не должен превышать 4 единицы. Если условия не выдержаны, проводку меняют.

Как прозвонить

Процедура в виде пошаговой инструкции указана выше.

Как проверить сопротивление

Информация по также указана выше.

Как проверить ВВ провода на авто на обрыв

Итог

Проверка бронепроводов автомобиля — простая процедура. Периодическое измерение параметров позволит избежать внезапных отказов и вовремя заметить износ важных элементов.

Оставить отзыв

Как проверить высоковольтные провода на авто, проверка проводов зажигания мультиметром (тестером)

Высоковольтные провода зажигания служат для передачи искры к свечам зажигания. Срок их эксплуатации зависит от внешних факторов (условий окружающей среды), а также от качества и состояния самих проводов.

Повреждение высоковольтных проводов неминуемо приведет к ослаблению подачи искры и, как результат, к запоздалому или вовсе отсутствующему воспламенению в цилиндре горючего. Поэтому важно знать, как проверить высоковольтные провода на авто и какие признаки укажут на неисправности именно в этой части системы зажигания.

Признаки повреждений

В результате возникновения проблем с передачей импульса высокого напряжения могут вызвать перебои в работе силового агрегата, привести к потере мощности, появлению вибрации и увеличению расхода автомобильного топлива.

Повреждения высоковольтных проводов:

• трещины в изоляции проводов;
• плохой контакт соединений;
• внутренний разрыв жилы;
• следы окисления контактов.

Провода можно проверить несколькими способами, самым распространенным является проверка при помощи мультиметра.

Проверка

В интернете можно найти множество статей и видео на тему оценки состояния и выявления неисправности ВВ-проводов. Проверка высоковольтных проводов зажигания мультиметром позволит точно установить уровень сопротивления в них и уровень колебания сопротивления.

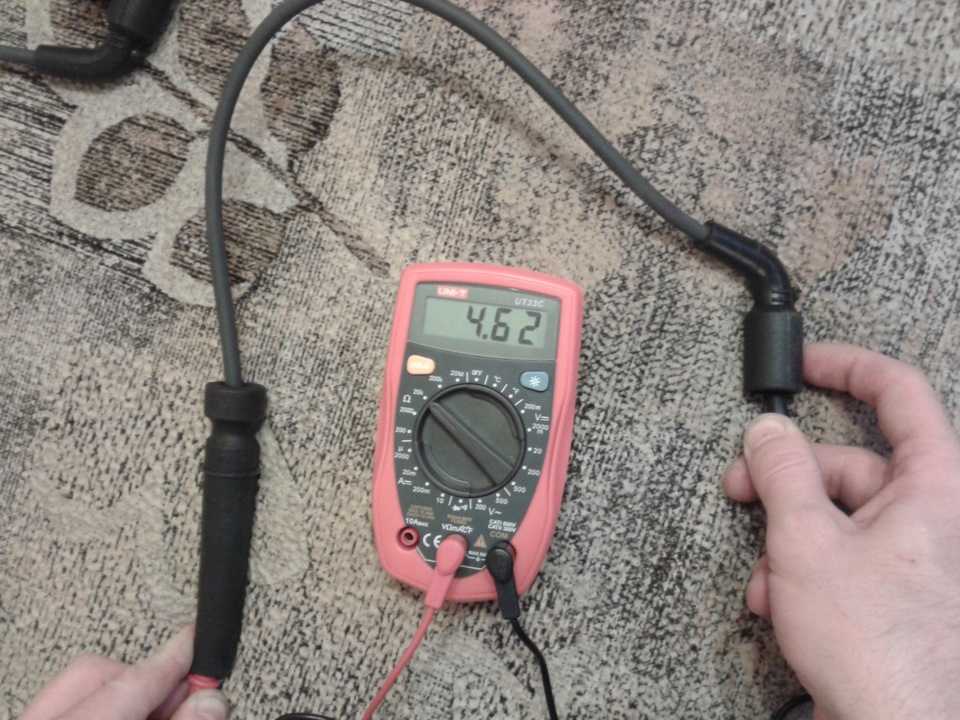

Как проверить мультиметром:

1. Установить на приборе режим омметра.
2. Снять провод с одного из цилиндров.
3. Присоединить мультиметр к обоим концам провода.
4. На экране появится значение сопротивления проводов – норма 3,5-10 кОм.
5. Так же проверить другие провода.

Уровень нормального сопротивления высоковольтных проводов, как правило, указывается на изоляции (или можно найти информацию в интернете). У разных производителей оптимальный уровень сопротивления может отличаться.

Разброс на всех проводах также не должен быть больше, чем 4 кОма.

В случае отклонения от указанных нормативов провода меняются на новые, при этом важно менять все провода комплектом, даже если уровень сопротивления не соответствует только у одного из них.

Как проверить, не пользуясь тестером

Наиболее простым способом проверки можно назвать визуальный осмотр. Любые видимые повреждения проводов должны насторожить. На нормальных ВВ-проводах не должно быть пробоев, трещин. Часто проверка осуществляется в темноте (вечером на улице или в темном гараже) – на поврежденном проводе будут заметны искры.

Также без применения специальной техники можно измерить уровень сопротивления с помощью проводов.

1. Необходимо найти небольшой провод, зачистить оба конца, присоединить одним концом на кузов авто («массу»), а другим медленно вести вдоль всей длины проверяемого ВВ-провода, всех его колпачков и стыков.
2. Появление искры скажет о наличии на этом участке пробоя или разрыва.

Осуществить проверку высоковольтных проводов достаточно просто, данная процедура не потребует больших затрат времени. Перед тем, как проверить высоковольтные провода на авто при помощи специального тестера или провода, рекомендуется визуально оценить их состояние на наличие пробоев, трещин и прочих следов повреждения. При обнаружении повреждений в ходе визуального осмотра или в ходе проверки высоковольтные провода обязательно нужно заменить.

Как проверить, нагревается ли провод с помощью мультиметра (В 6 ШАГОВ)

Независимо от того, собираетесь ли вы работать с электрическими цепями или просто хотите понять, как они работают, горячий или находящийся под напряжением провод является одним из самых важные элементы, на которые следует обратить внимание.

Горячий провод — это провод, через который постоянно проходит электрический ток.

Немногие знают, как его идентифицировать, а с проводами одного цвета это становится еще сложнее.

К счастью, вы попали по адресу.

Мы объясняем весь процесс, как проверить, горячий ли провод с помощью мультиметра.

Давайте начнем.

Как проверить, горячий ли провод с помощью мультиметра

Установите мультиметр на диапазон 250 В переменного тока, поместите красный щуп на один из проводов и поместите черный щуп на землю. Если провод горячий, мультиметр показывает либо 120, либо 240 вольт, в зависимости от выходной мощности.

Процесс довольно прост, но это еще не все.

1. Средства защиты от износа

При проверке провода на наличие горячего напряжения вы определенно ожидаете, что по нему будет проходить ток.

Быть пораженным электрическим током — это то, чего вы не хотите, поэтому наденьте защитную резину или изолирующие перчатки, прежде чем попасть в нее.

Вы также надеваете защитные очки на случай возникновения искр, держите руки на пластиковой или резиновой части щупов мультиметра и следите за тем, чтобы провода не касались друг друга.

Как новичок, вы тренируетесь с обесточенными проводами, чтобы избежать ошибок.

2. Установите мультиметр на диапазон 250 В переменного тока

В ваших бытовых приборах используется переменный ток (переменное напряжение), и вы устанавливаете мультиметр на самый высокий диапазон, чтобы получить наиболее точные показания.

Диапазон 250 В переменного тока является оптимальным, так как максимальное напряжение, которое вы ожидаете получить от бытовой техники и электрических розеток, составляет 240 В.

3. Открытое отверстие

Чтобы проверить, какой из проводов в розетке горячий, нужно открыть розетку.

Просто удалите все винты, скрепляющие детали, и вытащите провода.

Обычно в розетке имеется три провода: провод под напряжением, нейтраль и провод заземления.

4. Размещение щупов на проводах

Обычно только провод под напряжением или горячий провод удерживает ток, когда он открыт, и это делает весь тест еще проще.

Поместите красный (положительный) щуп на один провод, а черный (отрицательный) щуп на массу.

5. Оценка результатов

После того, как вы расположите щупы, вы проверяете показания мультиметра.

Если мультиметр показывает 120 В (с проводами для освещения) или 240 В (с розетками для крупных бытовых приборов), то этот провод горячий или находится под напряжением.

Помните, что горячий провод — это тот, на котором находится красный щуп, когда вы получаете это показание.

Черный щуп остается заземленным.

Другие провода (нейтральный и заземляющий) показывают показания нулевого тока.

Используйте бумагу или малярную ленту, чтобы пометить провод под напряжением, чтобы в будущем его было легко идентифицировать.

Вот видео, в котором показано, как именно мультиметром определить горячий провод:

Если мультиметр не показал показания, возможно проблема с проводами. У нас есть статья о поиске проводов мультиметром.

Есть и другие способы определить, какой из проводов горячий.

Использование бесконтактного тестера напряжения

Более простой и безопасный способ определить, какой из проводов горячий, — использовать бесконтактный тестер напряжения.

Бесконтактный тестер напряжения представляет собой устройство, которое загорается при контакте с электрическим током. Он не должен контактировать с оголенным проводом.

Чтобы проверить, находится ли провод под напряжением, просто поместите наконечник бесконтактного тестера напряжения на провод или выходное отверстие.

Если загорается красный индикатор (или любой другой индикатор в зависимости от модели), значит этот провод или порт перегрелись.

Некоторые бесконтактные тестеры напряжения дополнительно предназначены для подачи звуковых сигналов при приближении к источнику напряжения.

Хотя это устройство безопаснее в использовании, мультиметр является универсальным средством для проверки других электрических компонентов.

Вы можете дополнительно использовать мультиметр, чтобы проверить, какой провод является нейтральным, а какой — заземленным.

Использование цветовых кодов

Еще один способ определить, какой провод горячий, — использовать цветовые коды.

Хотя этот метод является самым простым, он не так точен и эффективен, как другие методы.

Это связано с тем, что в разных странах используются разные цветовые коды проводов, и иногда все провода могут быть одного цвета.

В приведенной ниже таблице указаны общие цветовые коды для вашей страны.

Однофазная линия представляет собой провод под напряжением или под напряжением.

Как видите, цветовые коды не универсальны и полностью полагаться на них нельзя.

Заключение

Определение того, какой из ваших проводов горячий, является одной из самых простых процедур.

Соблюдая осторожность, вы просто используете мультиметр для проверки показаний напряжения.

Если это было полезно, вы можете ознакомиться с нашими статьями о тестировании других электрических компонентов с помощью мультиметра.

Часто задаваемые вопросы

Какой провод горячий, если оба провода одного цвета?

Горячий провод показывает показания мультиметра при проверке. Вы проверяете, поместив красный щуп на провод и поместив черный щуп на землю, чтобы получить показания 120 В переменного тока или 240 В переменного тока.

Как проверить заземление провода под напряжением?

Чтобы проверить заземление горячего провода, вам понадобится мультиметр. Поместите красный щуп на один провод и поместите черный щуп на землю. Горячий провод показывает показания 120 В переменного тока или 240 В переменного тока.

Как с помощью мультиметра убедиться, что питание отключено?

Установите мультиметр на самый высокий диапазон переменного напряжения, поместите красный щуп на провод, а черный щуп на землю. Если ваше питание отключено, мультиметр не показывает никаких показаний напряжения.

Как использовать мультиметр для проверки напряжения проводов под напряжением?

Работа с проводами под напряжением всегда опасна. Будьте предельно осторожны при их тестировании. Если провода оголены, убедитесь, что они не соприкасаются. Также рекомендуется отключить питание, пока вы не будете готовы проверить напряжение.

Мультиметр — лучший инструмент для проверки напряжения проводов под напряжением. Он не только сообщает вам, что провода находятся под напряжением (имеется в виду, что по ним протекает ток), но также сообщает вам, какое напряжение присутствует.

Это может помочь диагностировать проблему с электричеством или проверить правильность работы розетки или выключателя.

Читайте дальше, чтобы узнать больше о том, как использовать мультиметр для проверки напряжения проводов под напряжением.
