Проверка ДМРВ Лада Калина: признаки неисправности датчика

Датчик массового расхода топлива – важный компонент двигателя Калины. С его помощью определяется массовая доля потока воздуха, подаваемая в камеры сгорания двигателя.

И если ДМРВ начинает функционировать некорректно, то это может привести к серьёзным сбоям в работе двигателя.

Признаки неисправности датчика

Датчик массового расхода воздуха расположен на корпусе воздушного фильтра. Отмечен стрелочкой.

Если датчик массового расхода топлива вышел из строя, то его нужно заменить. Причем сделать это следует как можно быстрее. Выявить поломку можно по следующим «симптомам»:

Двигатель теряет мощность.

Двигатель хуже заводится, находясь в прогретом состоянии.
Динамические показатели ухудшаются, автомобиль начинает «тупить».
Повышается расход топлива.
На приборной панели выскакивает «Джеки ЧАН» ( лампочка «Check Engine»).

Если вы заметили хотя бы один из вышеперечисленных признаков, обязательно проверьте ДМРВ. Датчик находится недалеко от воздушного фильтра.

Визуальный осмотр

Неисправность можно обнаружить в ходе визуального осмотра. Для этого снимаем хомут, а после – гофрированный патрубок, что позволит демонтировать датчик.

Если на приборе присутствуют царапины и влажные следы – его следует заменить.

Наличие масляных разводов свидетельствует об износе некоторых элементов двигателя или вентиляционной системы картера.

Запуск без датчика

Еще один способ проверки предполагает следующие этапы:

Необходимо отключить датчик воздуха и запустить двигатель.

В этом случае воздух в топливо будет поступать только в зависимости от положения заслонки в дроссельном узле.
Если начав движение, вы заметили что автомобиль едет лучше, то датчик однозначно нужно менять.
Аналогично если запуск стал проще.

Проверка по напряжению

Нам понадобится мультиметр. Самая распространённая модель — стрелками показан режим работы мультиметра.

Открываем капот.
В процессе проверки датчика ДМРВ,
Для измерения необходимы провода на фишке датчика. Цвета от года выпуска могут меняться. Расположение всегда одно и тоже. Это самый крайний провод (ближе к лобовому стеклу) и третий провод от лобового стекла.
Схема — куда подключать щупы.
Схема подключения проводов к фишке ДМРВ.
Включаем зажигание. Не запуская двигатель подключаем щупы. Смотрим напряжение.

Показатели:

1.01 — 1.02 В – датчик рабочий, такие показания у новых датчиков из коробки.
1.02 — 1.03 В – хорошие показания. В рабочих диапазонах, большинство исправных датчиков выдаёт такие данные.
1.03 — 1.04 В – датчик рабочий, но ему худо. Ездить можно, но подсознательно надо готовиться к замене. А он не дешёвый.
1.04 — 1.05 В – автомобиль уже не будет работать в допустимых ему нормах, если так можно сказать. Скорее всего будут проблемы с запуском на горячую. Если двигатель заводится и едет, то можно эксплуатировать дальше, пока не сломается.
Больше 1.05 В – неисправный датчик, требуется замена.

Сильно завышенные. Но автомобиль заводится, но реально тупит.

Этот 100 % не рабочий. В утиль сразу.

При покупке нового датчика желательно сразу проверить проверить напряжение на его клеммах. Для этого без установки подключаем к нему фишку проводов и проводим замеры.

Проверка через диагностический разъём (без мультиметра)

Показания нашей редакционной КАЛИНЫ.

ПРОВЕРКА ЦЕПЕЙ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА | ВАЗ

ПРОВЕРКА ЦЕПЕЙ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА И ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА ЛАДА КАЛИНА

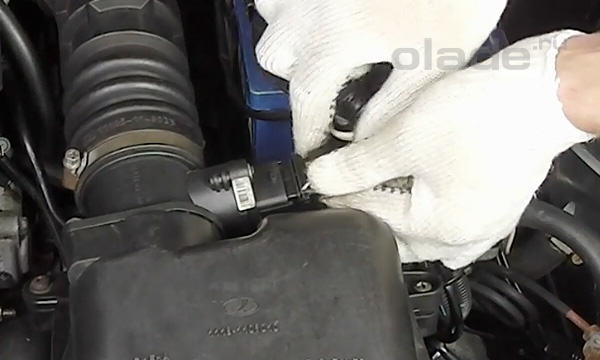

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика массового расхода воздуха.

Маркировка выводов колодки жгута проводов «1», «2», «3», «4» и «5» нанесена внутри разъема датчика.

Вывод «1» колодки соединен с выводом «40» контроллера — вход сигнала датчика температуры воздуха. Вывод «2» соединен с главным реле системы управления.

Вывод «3» соединен с выводом «36» контроллера — заземление датчика. Вывод «4» соединен с выводом «33» контроллера — питание датчика массового расхода воздуха.

Вывод «5» соединен с выводом «37» контроллера — вход сигнала датчика массового расхода воздуха.

При включенном зажигании…

…тестером измеряем напряжение между выводами колодки.

При исправных цепях тестер должен показать следующие значения:

— между выводами «2» и «3» — более 10 В,

— между выводами «3» и «4» —

4.8-5,2 В;

— между выводами «1» и «3» —

4.8-5,2 В.

Если напряжение не соответствует требуемому значению, необходимо устранить обрыв или замыкание на «массу» соответствующей цепи.

Сопротивление между выводом «5» колодки жгута проводов системы управления двигателем и «массой» должно быть в пределах от 4 до 6 кОм.

Если сопротивление около 0 Ом, то цепь сигнала датчика замкнута на «массу». Если сопротивление более 100 кОм, то в цепи сигнала датчика обрыв или неисправен контроллер.

Видео по теме «Лада Калина. ПРОВЕРКА ЦЕПЕЙ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА»

Про обрыв цепи и низкий сигнал датчиков.

Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Проверка ДМРВ. датчик массового расхода воздуха Ваз 2110, 2112, 2114, 2115, Приора, Гранта, Калина

🚘 Диагностика датчика массового расхода воздуха

Повышенный расход топлива и низкая приемистость, быстрое образование нагара на свечах зажигания и провалы при нажатии на педаль акселератора могут быть следствием выхода из строя датчика массового расхода воздуха (ДМРВ). Впрочем, аналогичные симптомы нередко возникают и по другим причинам, поэтому прежде чем отправляться в магазин за новым ДМРВ, лучше сначала проверить старый.

Проверка цепи датчика массового расхода воздуха

Прежде всего следует проверить проводку, ведущую к датчику. Для этого с помощью вольтметра необходимо замерить напряжение на выводах колодки с 5 контактами, предварительно отсоединив ее. Замеры производятся при включенном зажигании и заглушенном двигателе. Если цепь питания датчика исправна, то напряжение между 2 и 3 выводами датчика должно быть не менее 10 В, а между 3 и 4, 1 и 3 – 4,8–5,2 В.

Если в качестве прибора для диагностики используется мультиметр, также необходимо замерить сопротивление между выводом 5 и «массой». Нормальный уровень сопротивления 4–6 кОм. Если оно ниже этого уровня – имеет место замыкание на массу. Если результат измерений превышает 100 кОм, это свидетельствует об обрыве цепи или неисправности контроллера.

Диагностика ДМРВ на Калине

Если проверка цепи не выявила повреждений, можно переходить непосредственно к диагностике ДМРВ. Наиболее объективным способом является замер напряжения между 3 (средний) и 5 (ближний к лобовому стеклу) выводами датчика. Колодка проводов при этом не снимается – щупы необходимо подвести к контактам через нее – резиновые уплотнители позволяют это сделать. Двигатель должен быть заглушен, зажигание включено.

Для нового ДМРВ результаты измерений составляют 0.99–1.01 В. Значения в пределах 1.01–1.03 В вполне допустимы для датчиков, отработавших некоторое время, напряжение 1.03–1.04 говорит о том, что ДМРВ вот-вот выйдет из строя и работает на пределе возможностей. Если напряжение выше 1.04 – датчик нуждается в профилактике или замене и на 99 % является источником замеченных проблем.

Спасибо за подписку!

Если под рукой нет вольтметра, можно предварительно проверить ДМРВ народными способами. Если замечено ухудшение приемистости, можно снять разъем с датчика и попробовать проехать без него. Если динамика разгона улучшилась – датчик или его цепь неисправны. Второй способ – при заведенном двигателе на нейтральной передаче доведите обороты до 2000 в минуту и резко нажмите на педаль газа. Обороты растут медленно? Скорее всего, потребуется

замена датчика массового расхода воздуха.

Проверить датчик массового расхода воздуха на Калине можно несколькими способами. Наиболее простой из них – временное отключение датчиков и изучение реакции автомобиля на его «отсутствие». Для более детальной и объективной диагностики самого датчика и цепи его питания лучше использовать мультиметр. Основные выводы можно сделать по величине напряжения на выводах 3 и 5 датчика при включенном зажигании.

Как проверить дмрв калина 8 клапанов

ДМРВ (датчик массового расхода воздуха) предназначен для оценки количества воздуха, поступающего в двигатель автомобиля с впрыском топлива. На основе его данных электронный блок управления (ЭБУ) корректирует состав топливно-воздушной смеси. Рассмотрим особенности проверки ДМРВ мультиметром.

Где находится ДМРВ

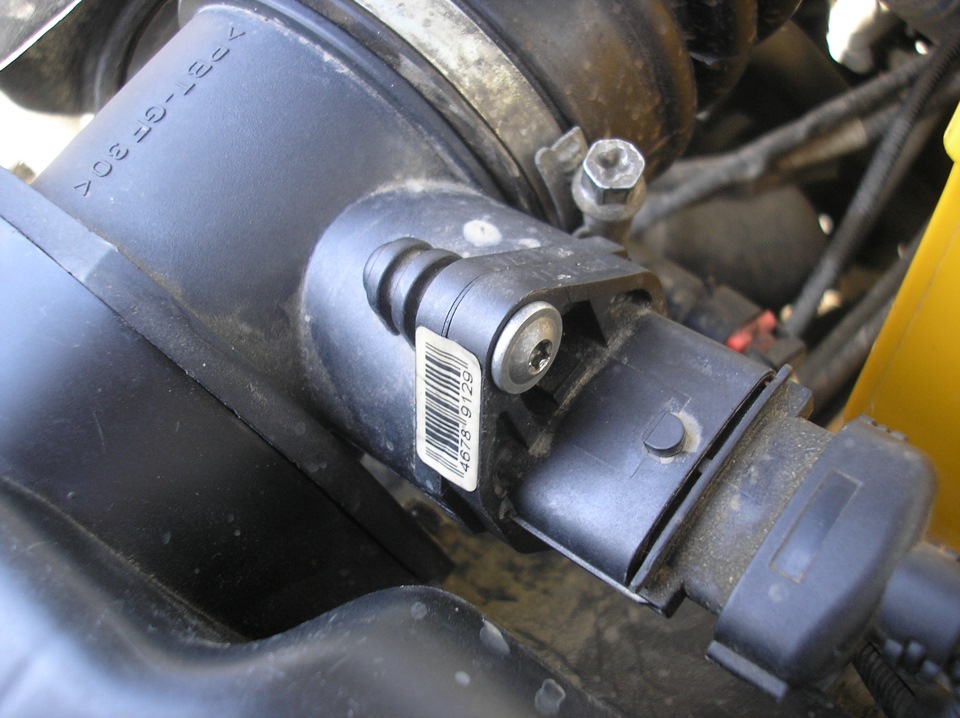

Датчик расположен между воздушным фильтром и воздухоподающим рукавом (на фото №13).

Каталожные номера ДМРВ на автомобилях LADA:

Лада Приора, Калина и Нива 4х4 — 21083-1130010-20.
Лада Гранта и Калина 2 — 11180-1130010-00.
Лада Веста, Ларгус и XRAY — нет ДМРВ. На современных двигателях ВАЗ (21127, 21129, 21179) и двигателях Renault (K7M и K4M) нет ДМРВ, вместо него установлен датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).

Признаки неисправности ДМРВ

Если датчик массового расхода воздуха неисправен, то ЭБУ заносит в память код ошибки и включает сигнализатор «Check Engine», при этом показания неисправного датчика заменяются контроллером на фиксированное значение температуры воздуха, равное 33 о C. Симптомы указывающие на неисправность могут быть разные, например:

Большой расход топлива;
Плохой запуск двигателя;
Пропала тяга;
Плавают обороты;
и т.д.

Проверка ДМРВ мультиметром

1. Проверяем напряжение на колодке ДМРВ:

Устанавливаем мультиметр в режим вольтметра.
Снимаем разъем с проводами от ДМРВ (отщелкиваем фиксатор).
Включаем зажигание.
Подсоединяем «минусовой» щуп прибора к «массе» двигателя, а другой — к выводу №2 колодки (на колодке есть нумерация).
Замеряем напряжение на выводе №4 колодки.

Напряжение на выводе №2 должно быть не меньше 12 В, а на выводе №4 около 5 В. Если показания прибора отличаются, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ.

2. Проверяем ДМРВ Bosch на Лада Приора и Калина 1 (с артикулами: 0 280 218 004, 0 280 218 037, 0 280 218 116):

Устанавливаем мультиметр в режим вольтметра. (предел измерения 2 В).
Включаем зажигание.
Подсоединяем «минусовой» щуп прибора к выводу №3, а другой — к выводу №1.

Сравните показания прибора с таблицей:

Напряжение, В	Состояние ДМРВ
0.996. 1.01 В	Напряжение нового ДМРВ
1.01. 1.02	Хорошее состояние датчика
1.02. 1.03	Нормальное состояние датчика
1.03. 1.04	Ресурс датчика подходит к концу
1.04. 1.05	«Предсмертное» состояние, если негативных симптомов нет, то эксплуатируем дальше
1.05. и выше	Пора заменить датчик

Проверка ДМРВ также показана на видео:

Еще один способ проверить ДМРВ — заменить его на заведомо исправный.

А вы сталкивались с неисправностью ДМРВ? Если датчик массового расхода воздуха оказался исправным, а в работе двигателя наблюдаются проблемы, читайте «Почему троит, дергается, плохо тянет двигатель» и «Почему плавают обороты».

Проверка цепи датчика массового расхода воздуха

Диагностика ДМРВ на Калине

Спасибо за подписку!

Проверить датчик массового расхода воздуха на Калине можно несколькими способами. Наиболее простой из них – временное отключение датчиков и изучение реакции автомобиля на его «отсутствие». Для более детальной и объективной диагностики самого датчика и цепи его питания лучше использовать мультиметр. Основные выводы можно сделать по величине напряжения на выводах 3 и 5 датчика при включенном зажигании.

ГДЕ НАХОДИТСЯ ДМРВ

Датчик расположен между воздушным фильтром и воздухоподающим рукавом (на фото №13).

Каталожные номера ДМРВ на автомобилях LADA:

Лада Приора, Калина и Нива 4х4 — 21083-1130010-20.
Лада Гранта и Калина 2 — 11180-1130010-00.
Лада Веста, Ларгус и XRAY — нет ДМРВ. На современных двигателях ВАЗ (21127, 21129, 21179) и двигателях Renault (K7M и K4M) нет ДМРВ, вместо него установлен датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).

ПРИЗНАКИ НЕИСПРАВНОСТИ ДМРВ

Если датчик массового расхода воздуха неисправен, то ЭБУ заносит в память код ошибки и включает сигнализатор «Check Engine», при этом показания неисправного датчика заменяются контроллером на фиксированное значение температуры воздуха, равное 33оC. Симптомы указывающие на неисправность могут быть разные, например:

Большой расход топлива;
Плохой запуск двигателя;
Пропала тяга;
Плавают обороты;
и т.д.

ПРОВЕРКА ДМРВ МУЛЬТИМЕТРОМ

1. Проверяем напряжение на колодке ДМРВ:

Устанавливаем мультиметр в режим вольтметра.
Снимаем разъем с проводами от ДМРВ (отщелкиваем фиксатор).
Включаем зажигание.
Подсоединяем «минусовой» щуп прибора к «массе» двигателя, а другой — к выводу №2 колодки (на колодке есть нумерация).
Замеряем напряжение на выводе №4 колодки.

Напряжение на выводе №2 должно быть не меньше 12 В, а на выводе №4 около 5 В. Если показания прибора отличаются, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ.

2. Проверяем ДМРВ Bosch на Лада Приора и Калина 1 (с артикулами: 0 280 218 004, 0 280 218 037, 0 280 218 116):

Устанавливаем мультиметр в режим вольтметра. (предел измерения 2 В).
Включаем зажигание.
Подсоединяем «минусовой» щуп прибора к выводу №3, а другой — к выводу №1.

Сравните показания прибора с таблицей:

Проверка ДМРВ также показана на видео:

Еще один способ проверить ДМРВ — заменить его на заведомо исправный.

Понравилась статья? добавь ее в закладки, чтобы не потерять — ЖМИ «Ctrl + D»

на Ваш сайт.

Проверка цепи датчика ДМРВ Лада Калина

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем датчика массового расхода

Маркировка выводов колодки жгута проводов «3», «4» и «5» нанесена внутри разъема датчика.

Вывод «1» колодки соединен с выводом «40» контроллера — вход сигнала датчика температуры воздуха.

Вывод «2» соединен с главным реле системы управления.

Вывод «3» соединен с выводом «36» контроллера — заземление датчика.

Вывод «4» соединен с выводом «33 контроллера — питание датчика массового расхода воздуха.

Вывод «5» соединен с выводом «37» контроллера — вход сигнала датчика массового расхода воздуха.

При включенном зажигании тестером измеряем напряжение между выводами колодки.

При исправных цепях тестер должен показать следующие значения:

— между выводами «2» и «3» — более 10 В;

— между выводами «3» и «4» — 4,8 — 5,2 В;

— между выводами «1» и «3» — 4,8 – 5,2 В.

Если напряжение не соответствует, значит, где-то обрыв или замыкание на массу цепи.

Сопротивление между выводом «5» колодки жгута проводов системы управления и массой должно быть в пределах 4 – 6 кОм.

Если сопротивление около 0 Ом, то цепь сигнала датчика замкнута на массу. Если же сопротивление более 100 Ом, то в цепи сигнала датчика обрыв или неисправен контроллер

для чего нужен, причины неисправности, замена1ladakalina.ru

Датчик массового расхода воздуха (ДМРВ Калина) расположен в непосредственной близости от воздушного фильтра. Его основная задача заключается в определении потока воздуха, который проходит через воздушный фильтр.

Любые сбои в работе ДМРВ негативным образом отражаются на функционировании двигателя в целом. Неопытные водители в случае возникновения поломки спешат сразу этот агрегат сменить, однако во многих случаях можно обойтись простым ремонтом.

Любой агрегат в автомобиле требует должного внимания со стороны водителя. При соблюдении сроков профилактических осмотров в сервисном центре и рекомендованного стиля вождения вероятность простоя из-за поломки снижается. При этом даже не всегда можно спасти «сердце» автомобиля от необходимости ремонта. Виной всему может быть множество факторов, поэтому их необходимо своевременно обнаруживать.

Аспекты технического обслуживания

Если говорить о датчике массового расхода воздуха, то к признакам его некорректной работы относится следующее:

снижение мощности двигателя;
уменьшилась в той или иной степени динамика разгона;
в «горячем» режиме машина стала хуже заводиться;
увеличение расхода топлива;
часто появляется ошибка Check Engine.

Если что-либо из вышеперечисленного стало появляться в автомобиле, необходимо проверить датчик массового расхода воздуха. Сделать это можно самостоятельно в гараже. Воспользоваться можно одним из следующих способов:

Отключение датчика — после отсоединения контактов необходимо завести двигатель. В этом случае контроллер начинает функционировать в аварийном режиме. Топливная смесь готовится исключительно по положению дроссельной заслонки. Если при попытке тронуться с места и ехать водитель ощущает, что динамика авто улучшилась, то датчик массового расхода воздуха точно нуждается в ремонте.
Сменить прошивку ЭБУ — в некоторых случаях замена оригинальной прошивки приводит к печальным последствиям. Для того чтобы внести определенную ясность в этот вопрос, необходимо под упор заслонки вставить пластину. Рекомендуемая толщина составляет около 1 мм. После этого Лада Калина станет показывать большие обороты. Если после удаления заслонки двигатель не перестанет работать — виновник сбоя именно прошивка.

Если использовать мультиметр для проверки ДМРВ — прибор необходимо перевести в режим измерения постоянного тока. Предел измерения — 2 В. После подключения датчиков необходимо включить зажигание, не включая при этом двигатель. Сигналом об отсутствии неисправности будут показания в диапазоне от 1,01 до 1,02.

Визуальный осмотр: при помощи фигурной отвертки необходимо снять хомут гофра воздухозаборника. Датчик снимается и осматривается. Поверхность не должна иметь царапин или следов скопления влаги. Если наблюдаются следы масляных пятен, то причину неисправности следует искать в картере двигателя.

Проведение замены неисправного оборудования

Если Лада Калина стала хуже ездить в результате некорректной работы датчика, то медлить с ремонтом не следует. Вначале будет казаться, что проблема не является значимой, но это лишь на первый взгляд. С течением времени неисправность будет заметнее, снижая ходовые характеристики транспортного средства. Через 1-2 месяца под удар попадут другие элементы двигателя. В результате то, что могло закончиться коротким визитом на СТО, превратится в длительный ремонт.

Автовладельцам рекомендуется раз в 3 месяца посещать сервисный центр для проведения технического осмотра. Если возраст машины превышает 5 лет, то бывать в сервисном центре необходимо 1 раз каждые 2 месяца.

назад Почему не работает ЭБУ Лады Калины? Вперед Как можно снять фару на Ладе Калине?
Похожие статьи

Как проверить ДМРВ на автомобилях LADA своими руками
ДМРВ (датчик массового расхода воздуха) предназначен для оценки количества воздуха, поступающего в двигатель автомобиля с впрыском топлива. На основе его данных электронный блок управления (ЭБУ) корректирует состав топливно-воздушной смеси. Рассмотрим особенности проверки ДМРВ мультиметром.
ГДЕ НАХОДИТСЯ ДМРВ
Датчик расположен между воздушным фильтром и воздухоподающим рукавом (на фото №13).
Каталожные номера ДМРВ на автомобилях LADA:
Лада Приора, Калина и Нива 4х4 — 21083-1130010-20.
Лада Гранта и Калина 2 — 11180-1130010-00.
Лада Веста, Ларгус и XRAY — нет ДМРВ. На современных двигателях ВАЗ (21127, 21129, 21179) и двигателях Renault (K7M и K4M) нет ДМРВ, вместо него установлен датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).
ПРИЗНАКИ НЕИСПРАВНОСТИ ДМРВ
Если датчик массового расхода воздуха неисправен, то ЭБУ заносит в память код ошибки и включает сигнализатор «Check Engine», при этом показания неисправного датчика заменяются контроллером на фиксированное значение температуры воздуха, равное 33оC. Симптомы указывающие на неисправность могут быть разные, например:
Большой расход топлива;
Плохой запуск двигателя;
Пропала тяга;
Плавают обороты;
и т.д.
ПРОВЕРКА ДМРВ МУЛЬТИМЕТРОМ
1. Проверяем напряжение на колодке ДМРВ:
Устанавливаем мультиметр в режим вольтметра.
Снимаем разъем с проводами от ДМРВ (отщелкиваем фиксатор).
Включаем зажигание.
Подсоединяем «минусовой» щуп прибора к «массе» двигателя, а другой — к выводу №2 колодки (на колодке есть нумерация).
Замеряем напряжение на выводе №4 колодки.
Напряжение на выводе №2 должно быть не меньше 12 В, а на выводе №4 около 5 В. Если показания прибора отличаются, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ.
2. Проверяем ДМРВ Bosch на Лада Приора и Калина 1 (с артикулами: 0 280 218 004, 0 280 218 037, 0 280 218 116):
Устанавливаем мультиметр в режим вольтметра. (предел измерения 2 В).
Включаем зажигание.
Подсоединяем «минусовой» щуп прибора к выводу №3, а другой — к выводу №1.
Сравните показания прибора с таблицей:
Проверка ДМРВ также показана на видео:
Еще один способ проверить ДМРВ — заменить его на заведомо исправный.
Источник: лада.онлайн
