Регулировка клапанов УАЗа: процессы

Регулировка клапанов УАЗа — сложный процесс, который под силу не всем автолюбителям. Но, как показывает практика, если разобраться в операции один раз, то потом можно экономить время и средства. От правильной регулировки клапанов будет зависеть, насколько хорошо работает силовой агрегат.

Суть проведения

Надежность работы и продолжительность жизни двигателя очень сильно зависят от регулировки клапанов. Несмотря на то что работы завода «УАЗ» являются довольно надежными, регулировка клапанов УАЗа должна проводиться после каждых 5 тыс. км или при изменении величины зазоров между коромыслами и клапанами, которые проявляются в стуке клапанов, уменьшении производительности силового агрегата, «стрельбе» в глушителе и пр.

Рабочий цилиндр сцепления УАЗа: регулировка и замена

В устройстве любого автомобиля предусмотрено сцепление. Данная система производит плавное включение…

Технические нюансы и порядок регулировки

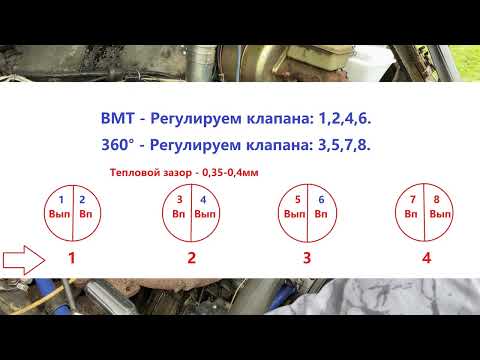

Согласно технической документации, предоставленной Ульяновским автомобильным заводом, зазоры должны составлять: для выпускных клапанов цилиндров № 1 и № 4 – 0,3-0,35 мм, для оставшихся – 0,35-0,40 мм.

Стоит заметить, что порядок регулировки клапанов УАЗа производится в соответствии с работой цилиндров, а именно 1-2-4-3. При этом не важно, проводится регулировка инжекторного или карбюраторного – операции выполняются аналогичные. Само же действие совершается при остывшем двигателе.

Необходимые инструменты: набор щупов, стандартный водительский набор инструментов. По завершению операции производится замена прокладки клапанной крышки.

Способы регулировки зазоров

Существует два способа, которые были признаны большинством автомастеров.

Способ № 1: регулировка клапанов двигателя УАЗа согласно метке, нанесенной на шкив.

Применяется в основном когда «кривой стартер» или заводная ручка устанавливается после различных усовершенствований. Порядок действия следующий:

1. Обнаружение провода, который идет от трамблера к свече цилиндра № 1. Визуально фиксируем местоположение бегунка, при котором подается искра.
2. Снятие клапанной крышки.
3. Осмотр шкива КВ. Согласно технической документации на нем должно быть три метки. Если их меньше, то сделайте ориентир на последнюю – ее и нужно совместить со штырем на блоке.
4. Прокручивание КВ заводной ручкой до момента совмещения меток.
5. Осмотр бегунка трамблера. При его местоположении на цилиндр № 1 можно сделать вывод о том, что поршень размещен в ВМТ, сами клапаны закрылись, и можно проводить их регулировку. Если же выяснилось, что бегунок расположен иначе – это значит, что регулировку клапанов можно начинать с цилиндра № 4. Порядок проведения операции при этом будет 4-3-1-2.
6. При помощи щупа необходимо выставить зазор в размере 0,35 мм. Щуп должен входить ощутимо тяжело.
7. После регулировки цилиндра необходимо провернуть шкив на 180° и приступить к следующему.
8. По завершению регулировки – установка клапанной крышки и пуск двигателя.

Способ № 2: регулировка клапанов УАЗа по трамблеру.

Последовательность регулировки клапанов на «Москвиче-412»

Двигатель УЗАМ-412 устанавливался на различные автомобили. Мотор находился в производстве до 2001…

Стоит заметить, что этот способ применяется в основном умелыми мастерами, но после некоторых тренировок должно получиться и у вас.

1. Визуальная фиксация текущего угла опережения зажигания согласно со шкалой на трамблере. Ослабление болта на 10 на шкале и совмещение указателя с положением 0.
2. Повторение всех последующих действий, указанных в первом способе. Различием выступает акцент внимания не на шкиве, а на положении бегунка. Объясняется это тем, что, когда бегунок будет совмещаться с контактом провода на трамблере, искра станет подаваться в цилиндр при нахождении поршня в верхней мертвой точке. Это свидетельствует о закрытии клапанов и готовности зазоров к регулированию.
3. Регулировка клапанов путем проворачивания шкива и визуальной фиксации момента замыкания бегунком контакта провода необходимого цилиндра.
4. По окончанию регулировки производится возврат угла опережения в первоначальную позицию.

Рекомендуется недотягивать клапаны, нежели перетягивать. В первом случае возможен лишь стук или звон, а во втором – прогорание клапана, урон также понесет головка блока.

Вывод

Регулировка клапанов УАЗа любой модели не представляет сложности ни для новичков, ни для знатоков автомобильного дела, поэтому может совершаться даже в домашнем гараже.

Повреждения клапанов и их причины · Technipedia · Motorservice

Установки

Назад к поиску

Информация о диагностике

Неверная регулировка зазоров в клапанах

Причина:
Отрегулированный зазор в клапанном приводе слишком мал, или не соблюдалась периодичность технического обслуживания.

Следствие:
Клапан больше не закрывается надлежащим образом. Отработавшие газы, протекающие мимо седла клапана, нагревают головку клапана. Это вызывает перегрев и прогорание головки клапана в области
седла.

---

Ошибка при монтаже пружины клапана

Причина:
При монтаже пружина была неправильно установлена. Перекос привел к боковому изгибающему моменту (M) на стержне клапана.

Следствие:
Вызванная этим переменная нагрузка при изгибе привела к повреждению направляющей клапана и, в конечном счете, к поломке конца стержня клапана.

---

Ошибка при монтаже гидротолкателя

Причина:
После установки толкателя не было соблюдено предписанное время ожидания до запуска двигателя (не менее 30 мин.). Из-за этого не хватило времени для удаления избыточного масла из рабочей области толкателя.

Следствие:
При преждевременном запуске двигателя клапаны ударяются о поршни, сгибаются или ломаются.

---

Ошибка соосности направляющей или кольца седла клапана

Причина:
При доработке седло клапана или его направляющая были неправильно центрированы.

Следствие:
Клапан не закрывается надлежащим образом, перегревается и прогорает в области седла. Из-за односторонней нагрузки на головку клапана возможны также усталостные изломы в области галтеля.

---

Слишком большой зазор в направляющих клапанов

Причина:
Зазор в направляющих клапанов слишком большой, т. к. они сильно изношены или были слишком широко рассверлены при ремонте.

Следствие:
Вследствие прорыва горячих газов возможно сильное нагарообразование в области стержней и направляющих. Ход клапана становится тяжелым, клапан больше не закрывается, и это приводит к перегреву (прогоранию, плавлению) поверхности седла.

---

Слишком малый зазор в направляющих клапанов

Причина:
При восстановлении направляющих клапанов диаметр направляющих был неправильно замерен и оказался слишком мал.

Следствие:
Недостаток смазки, тяжелый ход и заедание стержня клапана в направляющей. В результате это может также привести к перегреву в области головки или седла клапана.

---

Использование изношенных сухарей клапанов

Причина:
При восстановлении клапанов были использованы старые, изношенные сухари клапанов.

Следствие:
При повторном использовании изношенных сухарей возможно ослабление зажимного крепления во время работы. На стержне появляется коррозия от трения, а клапан в этом месте теряет прочность. Из-за этого возможны усталостные изломы от колебаний.

---

Установка поврежденных коромысел/балансиров

Причина:
Распределение силы от коромысла на поверхность конца стержня клапана осуществляется нецентрично.

Следствие:

Это приводит к одностороннему износу стержня и его конца. Нагрузка на стержень клапана под действием поперечной силы, вызванная нецентричным распределением силы, приводит к усталостным изломам в области зажимного крепления.

---

Установка согнутых клапанов

Причина:
Изгиб стержня клапана приводит к односторонней нагрузке седла клапана на кольцо седла.

Следствие:
Односторонняя нагрузка вызывает переменную нагрузку при изгибе и усталостные изломы в области галтеля, в месте перехода к стержню.

---

Перегрузка клапана из-за нарушения процесса сгорания

Причина:
Из-за нарушения процесса сгорания в камере сгорания возникают значительные температурные нагрузки и нагрузки от давления.

Следствие:

Головка клапана не выдерживает сильной термомеханической нагрузки и прогибается внутрь. Она принимает так называемую тюльпанообразную форму и ломается.

---
