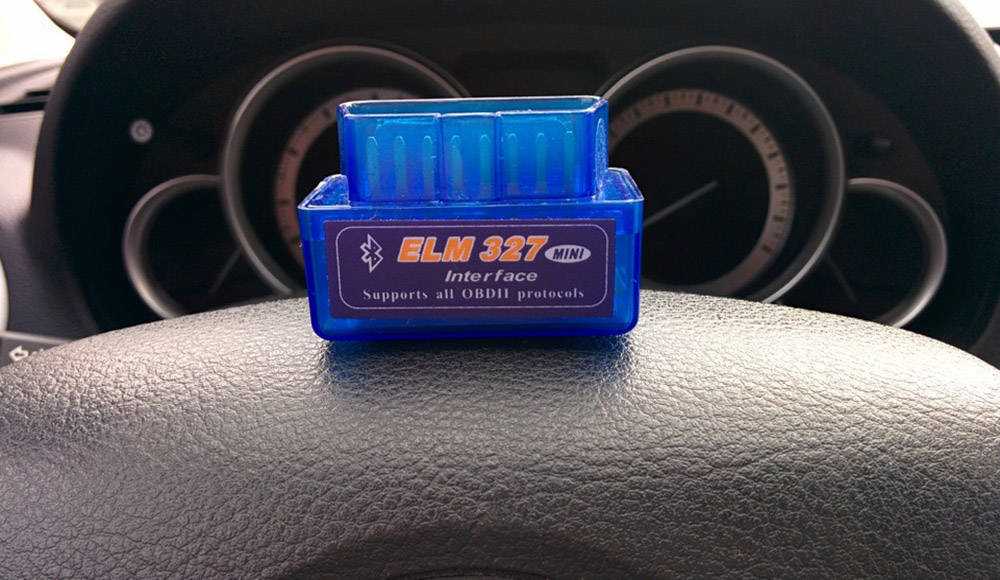

Адаптер ELM327 Bluetooth Mini

Адаптер ELM327 Bluetooth мини предназначен для связи диагностического оборудования с ЭБУ автомобиля при помощи программного обеспечения. Подходит для компьютеров, ноутбуков, планшетов и коммуникаторов. Стандартный коннектор OBD2.

• ISO 9141
• ISO 14230
• J 1850 PWM
• J 1850 VPW
• CAN (J-2284)

Это уменьшенная компактная модель стандартного Адаптера ELM 327 Bluetooth от компании Орион.

Подключите elm327 bluetooth mini к разъему диагностики автомобиля, запустите на ноутбуке диагностическое программное обеспечение.

Вам будет доступно:

• Самостоятельно считывать и удалять коды неисправностей обнаруженные системой самодиагностики автомобиля.
• Контролировать основные параметры работы систем двигателя (обороты,скорость, температуру, напряжение бортсети, состояние датчиков и т.д.).
• Контролировать расход топлива.
• Осуществлять мониторинг поездок (пройденное расстояние, время в пути, скорость движения, и т. д.).
• Контролировать прогрев двигателя в холодную погоду.
• Использовать другие сервисные функции*.

* перечень функций зависит от разработчиков программного обеспечения.

Адаптер elm327 bluetooth подключается к ЭБУ автомобиля по протоколам; ISO 9141, ISO 14230 (KWP 2000), SAE J1850 VPM (PWM), ISO 15765-4 CAN, через стандартный диагностический разъем OBD2.

Адаптер elm 327 mini работает с телефонами и планшетами на операционной системе Android или iPhone / iPad iOS.

С помощью диагностического адаптера ELM 327 Bluetooth можно провести диагностику, выявить неисправности, просмотреть и удалить коды ошибок Вашего автомобиля.

Самым популярным вариантом использования elm bluetooth 327 является построение бортового компьютера при помощи телефона, планшета или ноутбука. Для этого нужно:

• 1. Купить elm 327
• 2. Установить адаптера в диагностическую колодку OBD2 (в большинстве моделей автомобилей она расположена под рулевым колесом)
• 3. Включить Bluetooth на телефоне, планшете, компьютере.
• 4. Найти в списке устройств доступных для подключения адаптер ELM327 и подключиться, использую пароль: 1234 (в дальнейшем его можно сменить).
• 5. Используя скачанную из интернета программу (для телефона, планшета на Android или iOS могут быть разные приложения), или загруженную с прилагаемого диска, просматривать параметры экране Вашего устройства.

В зависимости от программного обеспечения для адаптера elm327 bluetooth могут быть доступны разные функции и параметры. Вам просто нужно найти подходящую программу, адаптер obd 2 elm 327 bluetooth будет работать с любой из них.

OBD2 использует пять следующих протоколов обмена данными ISO 9141, ISO 14230 (также именуется KWP2000), PWM, VPW и CAN.

Внимание! Поиск и установка программного обеспечения, подходящего для вашего автомобиля осуществляется самостоятельно.

Предприятие-изготовитель предоставляет только драйверы адаптера и не несет ответственности за риски, связанные с использованием программного обеспечения.

ELM327 mini купить можно в нашем интернет-магазине по низкой цене. Мы поддерживаем Гарантию производителя, т.к. являемся Официальными дилерами. Обеспечим Доставку по России с гарантией.

Поддерживаемые протоколы:

• ISO 9141
• ISO 14230
• J 1850 PWM
• J 1850 VPW
• CAN (J-2284)

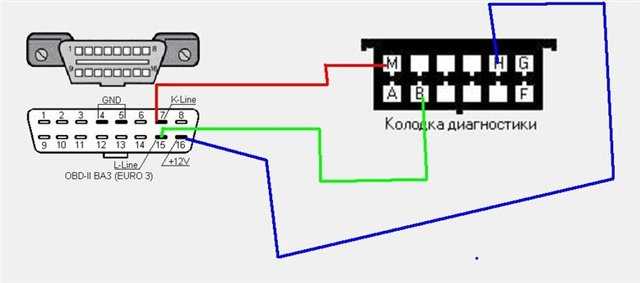

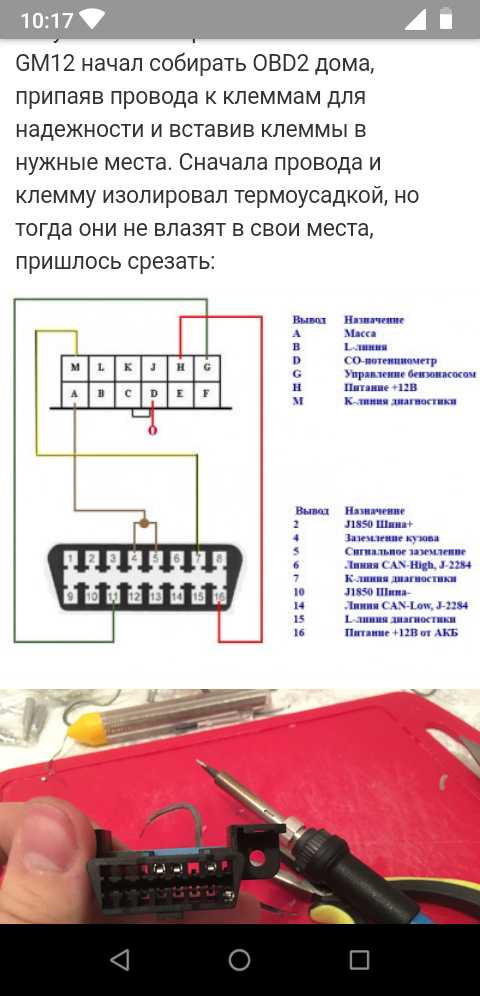

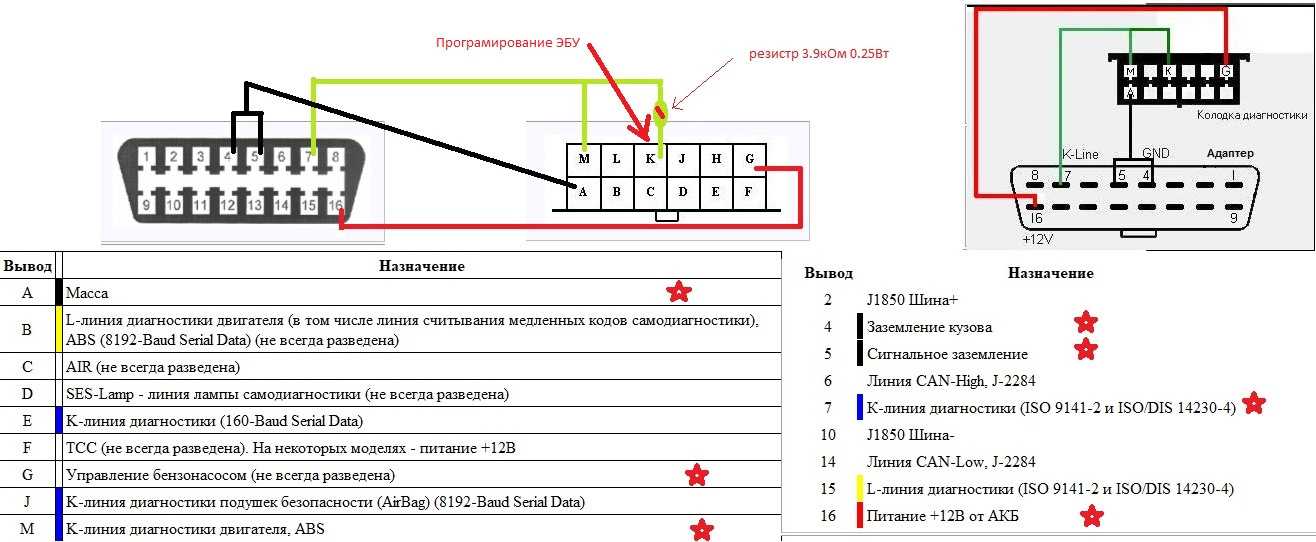

ISO 9141 — Разработан ISO и применяется в большинстве европейских и азиатских автомобилей, а также в некоторых автомобилях Chrysler. Протокол ISO9141 не так сложен, как стандарты J1850. В то время как последние требуют применения специальных коммуникационных микропроцессоров, для работы ISO9141 нужны обычные последовательные коммуникационные микросхемы, которые лежат на полках магазинов. Использует контакт 7 (К-линия) и опционально контакт 15 (L-линия).

ISO 14230 KWP2000 — (Keyword Protocol 2000) на физическом уровне идентичен ISO 9141. Также использует контакт 7 (К-линия) и опционально 15 (L-линия).

SAE J1850 VPW — (Variable Pulse Width — переменная ширина импульса). Протокол VPW поддерживает передачу данных со скоростью 10,4 Кбайт/с и применяется в автомобилях марок General Motors (GM) и Chrysler. Он очень похож на протокол, используемый в автомобилях Ford, но является существенно более медленным. Протокол VPW предусматривает передачу данных по одному проводу, подсоединенному к контакту 2 диагностического разъема.

SAE J1850 PWM — Существует два вида протокола J1850. Первый из них является высокоскоростным и обеспечивает производительность в 41,6 Кбайт/с. Данный протокол носит название PWM (Pulse Width Modulation — модуляция ширины импульса). Он используется в марках Ford, Jaguar и Mazda. Впервые такой тип связи был применен в автомобилях Ford. В соответствии с протоколом PWM сигналы передаются по двум проводам, подсоединенным к контактам 2 и 10 диагностического разъема.

ISO 15765-4 CAN — CAN-протокол был разработан компанией Bosch для автомобильного и промышленного применения. В отличие от других протоколов OBD, его варианты широко используется за пределами автомобильной промышленности. CAN не соответствовал требованиям OBD-II к транспортным средствам в США до 2003 года, но с 2008 года все транспортные средства, проданные в США, должны поддерживать CAN. В рамках OBDII использует 2 контакта: 6 и 14. Является самым скоростным и современным.

 Возможности Адаптера ELM 327 Bluetooth мини:

• Самостоятельно считывать и удалять коды неисправностей, обнаруженные системой самодиагностики автомобиля.
• Контролировать основные параметры работы систем двигателя (обороты, скорость, температуру, напряжение бортсети, состояние датчиков и т.д.).
• Контролировать расход топлива.
• Осуществлять мониторинг поездок (пройденное расстояние, время в пути, скорость движения, и т.д.).
• Контролировать прогрев двигателя в холодную погоду.
• Использовать другие сервисные функции*.

* перечень функций зависит от разработчиков программного обеспечения

Гарантия:

Гарантия на ОРИОН Адаптер ELM 327 — Bluetooth мини составляет 12 месяцев.
Гарантия начинается со дня получения товара заказчиком.

Все гарантийные обязательства samara-electro-stavr.ru полностью соблюдаются.

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный.

Вопросы и отзывы о товаре

Добавить

Оставьте свой отзыв

Ваш комментарий будет опубликован после проверки администратором сайта

Что-то пошло не так, попробуйте еще раз

Диагностический адаптер ELM327 V1.5 BlueTooth 4.0 (Viecar)

Viecar BlueTooth 4.0 (тот же ELM 327 в улучшенном виде) — основное отличие в скорости работы (передача и обработка информации) + вытянутая форма диагностического носика, которая позволит с легкостью использовать адптер, если диагностический разъем в автомобиле глубоко посажен.

(когда неудобно использовать обычную елмку)

Viecar Кратко о главном:

• Оригинальный адаптер от Viecar
• Данный адаптер подходит для Android, IOS и Windows устройств
• Для чего он мне? — чаще всего сбросить надоедливый чек (ошибку) по двигателю/выхлопной системе, чем ехать на сервис и заплатить в среднем от 150 грн за диагностику и сброс ошибки. А также посмотреть информацию датчиков/показателей в реальном времени и др.
• Подойдёт для моего авто? — подходит для большинства автомобилей рынка Европы/Азии/Америки (по отечественным уточняйте) Бензиновые начиная с 2001, дизеля исключительно с 2005 года
• Тип подключения: BlueTooth 4.0
• Какие блоки авто читает: в 90% блок двигателя и по выхлопной системе. В редких случаях, сможет увидеть все блоки вашего авто.

Особенности адаптера (в сравнении с обычным ELM327):

• Двухрежимная работа по Bluetooth интерфейсу — 2. 0 и 4.0. Стандарт 2.0 будет поддерживать устройства с устаревшим Bluetooth интерфейсом(кроме iPhone/iPad), стандарт 4.0 позволяет работать с новыми устройствами включая iPhone/iPad. Особенностями Bluetooth 4.0 является повышенная скорость передачи данных, пониженное энергопотребление и больший радиус действия (до 100 метров).
• Повышенное быстродействие вследствие использования фирменного «железа».
• Адаптер поддерживает работу как с программами для адаптера ELM327, так и с фирменной программой Viecar

Совместимость диагностического сканера-адаптера Viecar v1.5 Bluetooth 4.0 с марками авто:

ELM327 на оригинальном чипе PIC18F25K80 отлично работает с большинством автомобилей моложе 1996 года, на которых уже имеется 16-контактный разъем с поддержкой протоколов OBD-II. Но обязательно обратите внимание, что на некоторые марки авто Вам потребуются специальные переходники.

Программное обеспечение для работы с диагностическим сканером-адаптером Viecar v1. 5 Bluetooth 4.0:

На сегодняшний день в PlayMarket (Android) и AppStore (IOS) представлены сотни программ для работы с ELM327. Большинство из них полностью русифицированы и автоматизированы и Вы сможете легко подобрать удобную программу для себя. Для поиска введите «OBD2» или же «ELM327». Все же отметим, что есть ряд программ, отлично зарекомендовавших себя, с регулярными обновлениями и дополнениями:

Поддерживаемые программы:

• Windows: ScanMaster-ELM, ScanTool.net, PCMScan т.д.
• Android: Viecar, Torque Pro, DashCommand, OBD Авто Доктор и т.д.
• iOS: Viecar.
• Symbian: OBDscope.

Характеристики диагностического сканера-адаптера Viecar v1.5 Bluetooth 4.0:

Версия адаптера	1.5
Количество плат	двухплатный
ЧИП	PIC18F25K80
Тип подключения	Bluetooth 4. 0
Операционная система	Android, Windows, IOS
Габаритные размеры	18х42х45мм
Вес	50 грамм
Сертификация	CE ROHS FCC

Комплектация диагностического сканера-адаптера Viecar v1.5 Bluetooth 4.0:

• Сканер
• Список ПО
• Инструкция на русском языке
• Гарантийный талон

РУКОВОДСТВО ПО ПРИЛОЖЕНИЮ OBD II Как настроить сканер ELM327 WiFi OBD II с iPhone (iOS)

В этом руководстве объясняется, как подключить сканер ELM327 WIFI к устройству iPhone или iPad.

1. Убедитесь, что ваш автомобиль совместим с OBD2. Вы можете проверить наш список автомобилей, совместимых с OBD2, здесь
2. Найдите и установите предпочитаемое приложение OBD2 из магазина Apple iTunes
3. Убедитесь, что ваше устройство iPhone или iPad совместимо с предпочтительным приложением
4. Найдите диагностический порт OBDII вашего автомобиля и подключите сканер.
5. Включите зажигание, повернув ключ до второго оборота.
6. На iPhone, iPad или iPod Touch перейдите в «Настройки», затем «Wi-Fi» и подключитесь к сигналу Wi-Fi сканера. Обычно называется «OBD-II»
7. Запустите двигатель. Хотя порт OBDII обеспечивает питание сканера, в некоторых случаях вы не сможете получить какие-либо данные двигателя, если двигатель не работает.
8. При подключении к сети Wi-Fi перейдите к дополнительным настройкам и установите для IP-адреса значение «Статический». Настройте IP-адрес на 192.168.0.10 и маску подсети на 255.255.255.0. Если IP-адрес не работает, попробуйте этот 192.168.0.123
.
9. В приложении настройте подключение для использования пользовательского TCP-подключения с IP-адресом 192.168.0.10 и TCP-портом 35000.

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Время от времени мы можем изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.

Что мы собираем

Мы можем собирать следующую информацию:

• имя и должность
• контактная информация, включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• прочая информация, относящаяся к опросам клиентов и/или предложениям

Что мы делаем с собранной информацией

Нам нужна эта информация для понимания ваших потребностей и предоставления вам более качественных услуг, в частности, по следующим причинам:

• Ведение внутренней документации.
• Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
• Время от времени мы также можем использовать вашу информацию, чтобы связаться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт. Файлы cookie позволяют веб-приложениям реагировать на вас как на личность. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.
В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите. Это может помешать вам воспользоваться всеми преимуществами веб-сайта.

Ссылки на другие сайты

Наш сайт может содержать ссылки на другие интересующие вас сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами: можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга

, если вы ранее давали нам согласие на использование вашей личной информации в целях прямого маркетинга, вы можете изменить свое решение в любое время, написав нам или отправив электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или это требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, пожалуйста, напишите или напишите нам как можно скорее по указанному выше адресу. Мы оперативно исправим любую информацию, которая окажется неверной.

Мониторинг Nissan Leaf с помощью диагностического прибора ELM327 — Nissan Leaf OBD-II инструкция

Введение в чтение шины Car-CAN Nissan Leaf с использованием диагностический инструмент, совместимый с ELM327.

Требования

1. ELM327-совместимый диагностический прибор OBD-II.

2. Терминальное приложение, работающее на мобильном или ноутбук.

3. Ниссан Лиф .

В примерах в этом руководстве используется Vgate Средство диагностики Wi-Fi и Последовательный терминал Wi-Fi для Android от Кая Морича. У того же разработчика также написано Serial USB Terminal и Serial Bluetooth Terminal для Android.

Транспортное средство, используемое в этом уроке:

Автомобиль

Ниссан Лиф

Год

2013

Модель

AZE0-0 G-спецификация

CAN-протокол

ИСО 15765-4 (CAN 11/500)

Диагностический прибор ELM327 OBD-II

Доступны диагностические инструменты

ELM327, поддерживающие как беспроводную, так и проводную связь. протоколы связи. Беспроводная связь протоколы включают:

• БТ

• БТЛ

• Wi-Fi

Средства диагностики Wi-Fi имеют тот недостаток, что во время использования ваш мобильный или ноутбук не может подключиться к любой другой сети Wi-Fi.

Самый распространенный протокол проводной связи: USB .

Примечание

К сожалению, рынок наводнен поддельными ELM327 микроконтроллеры, которые пробились в недорогие диагностические инструменты. Часто эти устройства не полностью поддерживают Спецификация ELM327 [JRPollock17].

Подлинные микроконтроллеры ELM327 поставляются ELM Electronics Inc., которая рекомендуем получить от поставщика устройства гарантии того, что они используют подлинный ВЯЗ деталей [elm20].

Терминальное приложение

Выберите терминальное приложение, которое можно настроить для подключения к вашему диагностический инструмент через соответствующий протокол связи.

Ниссан Лиф

Модель Leaf имеет три шины CAN, обычно называемые: Автомобиль-CAN, EV-CAN и AV-CAN. Диагностический разъем Назначение контактов CAN показано на рисунке 3 и перечислены в таблице 8. Используемый протокол CAN в шине Car-CAN Leaf — ISO 15765-4 CAN (11-битный идентификатор, 500 кБод), который часто сокращается до «ISO 15765‑4 (CAN 11/500)».

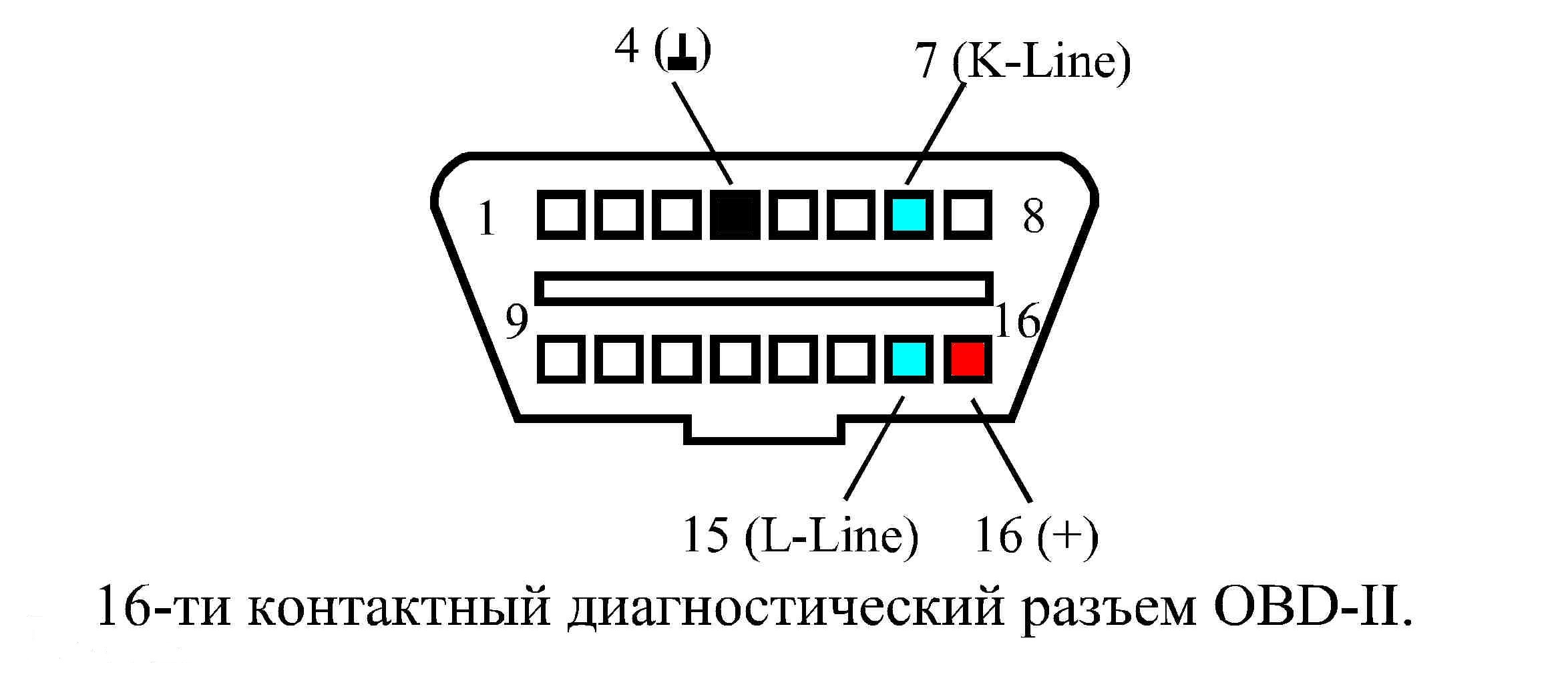

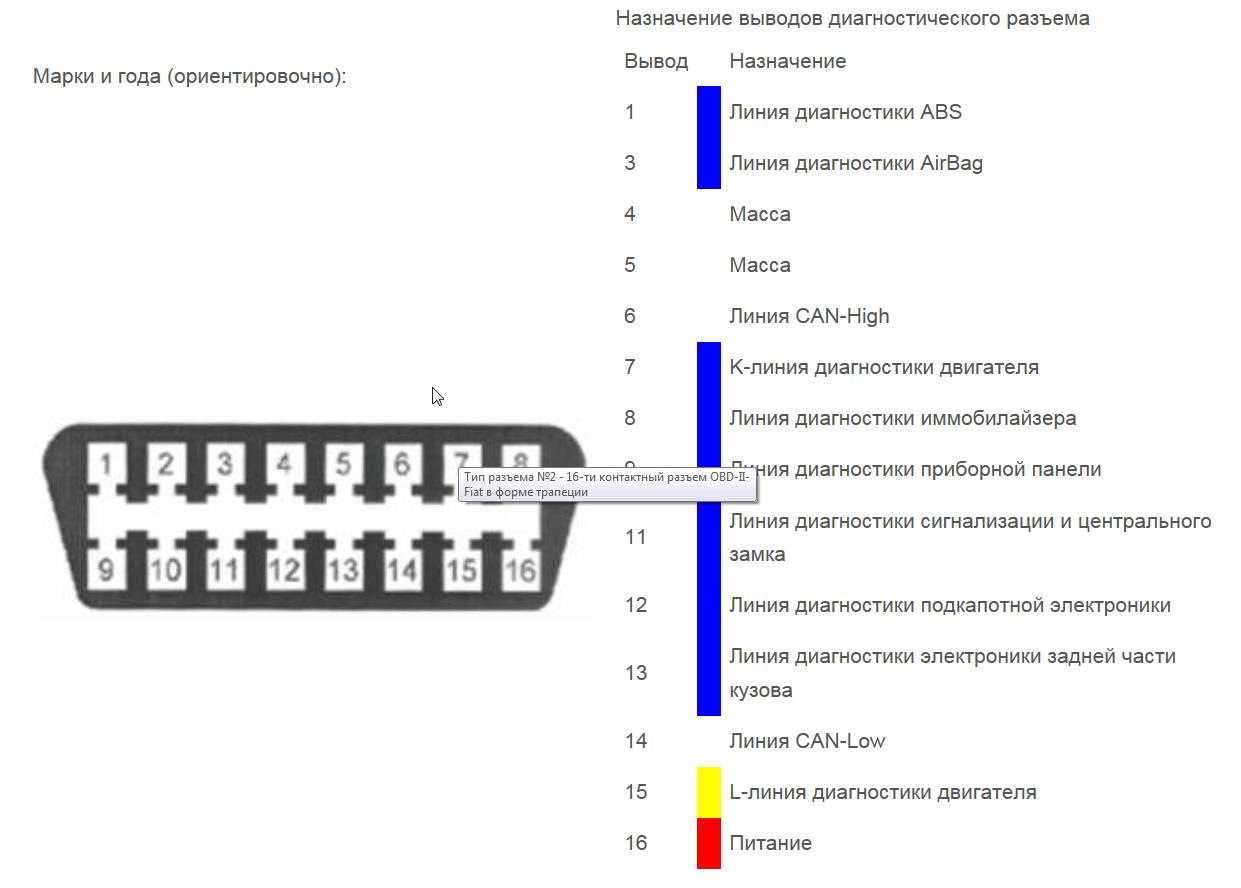

Рисунок 3 Nissan Leaf Назначение контактов диагностического разъема ISO 15031-3 (сопрягаемый конец вид)

Стандартные диагностические приборы OBD-II подключаются к шине Car-CAN через контакты 6 и 14.

Leaf не поддерживает стандартные PID, которые предписано для автомобилей с двигателями внутреннего сгорания. Это несмотря на наличие Диагностический разъем OBD-II в соответствии с ISO 15031-3 и протоколы CAN, соответствующие стандарту ISO 15765‑4.

В дополнение к Leaf не поддерживает стандартные PID, может быть PID различия между моделями Leaf .

Настройка

Настройка включает подключение диагностического прибора к автомобилю и настройку терминальное приложение, которое работает на вашем мобильном телефоне или ноутбуке.

Предупреждение

Использование некачественного диагностического прибора может привести к неправильному поведению автомобиля неожиданно.

Подключить диагностический прибор

Вставьте диагностический прибор в диагностический разъем OBD-II автомобиля – который находится под рулевой колонкой. Затем включите автомобиль, чтобы активировать шину Car-CAN.

Настройка терминального приложения

Конфигурация терминального приложения зависит от протокол связи, поддерживаемый вашим диагностическим прибором и используемое терминальное программное обеспечение.

Wi-Fi:

1. Подключитесь к диагностическому прибору так же, как к сети Wi-Fi. точка.

2. Настройте терминальное приложение с хостом и портом диагностического инструмент в соответствии с руководством пользователя. Общая конфигурация:

   Хост

   192.168.0.10

   Порт

   35000

   Протокол

   Необработанный

Bluetooth и Bluetooth с низким энергопотреблением:

1. Подключите диагностический прибор к мобильному телефону или ноутбуку.

2. После сопряжения инструмент доступен для выбора в терминале приложение.

Команды инструмента диагностики

ELM327 получает инструкции, отправляя серию AT-команд с терминальное приложение.

АТ-команды

Команды, используемые в этом руководстве, перечислены в таблице Таблица 9. Полный набор команд ELM327 можно найти в спецификация ELM327.

Таблица 9 AT-команды ELM327, используемые в этом руководстве [elm16]

Команда	Описание
АТЗ	сбросить все
АТИ	распечатать идентификатор версии прошивки ELM327
АТЛ1	перевод строки на
АТх2	управление заголовком на
АТС1	места для печати на
АТАЛ	разрешить длинные сообщения
АЦП6	установить протокол CAN на ISO 15765-4 CAN (11/500)
АТКР 358	сообщение фильтра с PID 0x358
АТМА	все мониторы

Чтение состояния сигнала поворота

В листинге 5 статус поворота автомобиля сигнал читается. Команды в строках с 1 по 7 инициализируют ELM327. Команда ATCRA 358 в строке 8 фильтрует сообщения с PID 0x358 .

Листинг 5. Чтение PID 0x358 — состояние сигнала поворота

 1> ATZ
 2> АТИ
 3> АТЛ1
 4> АТх2
 5> АТС1
 6> АТАЛ
 7> АЦП6
 8> АТКРА 358
 9> АТМА
10358 00 08 80 00 00 00 00 00
11358 00 08 80 00 00 00 00 00
12358 00 08 80 00 00 00 00 00
13358 00 08 82 00 00 00 00 00
14358 00 08 82 00 00 00 00 00
15358 00 08 82 00 00 00 00 00
16358 00 08 80 00 00 00 00 00
17358 00 08 80 00 00 00 00 00
18358 00 08 80 00 00 00 00 00
19358 00 08 84 00 00 00 00 00
20358 00 08 84 00 00 00 00 00
21358 00 08 84 00 00 00 00 00


Сеанс ELM327 0x358 статус сигнала поворота

Выходные данные отображаются после команды ATMA в строках с 10 по 21. Как срабатывает указатель поворота, третий байт изменяется соответственно:

от

80 ₁₆ = 10000000 ₂

левый сигнал

82 ₁₆ = 10000010 ₂

правый сигнал

84 ₁₆ = 10000100 ₂

Скриншот сеанса последовательного терминала перед выполнением ATMA .
