Электростеклоподъемники «ФОРВАРД» для ВАЗ-2104, -2105, -2107 (в передние двери)

Электрические стеклоподъемники в передние двери автомобилей ВАЗ-2104, ВАЗ-2105 и ВАЗ-2107, выпускавшихся с 1979 по 2012 год.

Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстия от ручек механических стеклоподъемников.

Электропроводка для подключения и переключатели стеклоподъемников не входят в состав комплекта:
— во-первых, потому что если на Вашем автомобиле уже были установлены электростеклоподъемники, и проводка с кнопками Вам не нужны, то Вы можете за них не переплачивать, а купить только сами стеклоподъемники;
— а во-вторых, потому что мы предлагаем Вам на выбор несколько вариантов электромонтажных комплектов. Вы можете добавить в свой заказ тот, который наиболее подходит к Вашему автомобилю.

Тип конструкции: реечные.

Производитель: ООО «Технические системы» (Россия, Ижевск).

Торговая марка: «ФОРВАРД».

Артикул изделия по номенклатуре производителя: R160.

Каталожные номера оригинальных деталей (АвтоВАЗ, механические):
2105-6104020 — стеклоподъемник правый;
2105-6104021 — стеклоподъемник левый;
21050-6104020-00 — стеклоподъемник передней двери.

Применяемость на автомобилях

Марка	Модель автомобиля	Тип кузова	К-во дверей	Годы выпуска
ВАЗ	2104 / LADA 2104	универсал	5	1984 — 2012
ВАЗ	2105 / LADA 2105	седан	4	1979 — 2010
ВАЗ	2107 / LADA 2107	седан	4	1982 — 2012
ИЖ	27175	пикап	2	2005 — 2012

Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.

Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.

Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.

Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.

При установке электростеклоподъемников требуется сверление двух отверстий в двери, согласно схеме, приведенной в паспорте.

Технические характеристики

Диапазон рабочего напряжения Номинальное усилие на ведущей пластине Допустимое усилие на ведущей пластине Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более

10,8 — 15 В 12 кгс 20 кгс 4 с 8 А

Комплектность

Электростеклоподъемник R160 передний правый Электростеклоподъемник R160-01 передний левый Винт М5 Винт М6 Болт М6 со стопорной юбкой Шайба стопорная Пластина переходная правая Пластина переходная левая Заглушка декоративная Фиксатор заглушки Винт самонарезающий крепления заглушки Упаковка Паспорт

1 1 4 4 4 8 1 1 2 2 2 1 1

Гарантийный срок работы изделий — 3 года с момента изготовления.

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Масса: 2,725 кг.

Паспорт электростеклоподъемников «ФОРВАРД» R160 для ВАЗ-2104, ВАЗ-2105, ВАЗ-2107.

Видеообзор комплекта стеклоподъемников

Устройство стеклоподъемников «ФОРВАРД»

Как отличить подделку от оригинала

5 отличий стеклоподъемников «ФОРВАРД» в нашем магазине от тех,

что Вы можете купить в другом месте

Видеоинструкция по установке электростеклоподъемников

Другие инструкции и отчеты об установке cтеклоподъемников

Видеоинструкция по установке электростеклоподъемников «ФОРВАРД» в передние двери ВАЗ-2107

Фотоотчет об установке электростеклоподъемников «ФОРВАРД» на ВАЗ-2104.

Фотоотчет об установке электрических стеклоподъемников «ФОРВАРД» на ВАЗ-2107.

Фотоотчет об установке электростеклоподъемников «ФОРВАРД» на Москвич-412

Фотоотчет об установке электростеклоподъемников «ФОРВАРД» в передние двери ВАЗ-2107

Отчет об установке в передние двери ВАЗ-2107 электростеклоподъемников «ФОРВАРД»

Фотоотчет об установке электростеклоподъемников «ФОРВАРД» в передние двери ВАЗ-2106 cо стеклами от ВАЗ-2107

Фотоотчет об установке электрических стеклоподъемников «ФОРВАРД» на ВАЗ-2107 в передние двери

Фотоотчет об установке на Москвич-412 электрических стеклоподъемников «ФОРВАРД»

Фотоотчет об установке на ВАЗ-2107 электростеклоподъемников «ФОРВАРД»

Фотоотчет об установке стеклоподъемников марки «ФОРВАРД» на ВАЗ-2107

Комплект электростеклопод.

2107 пер. Форвард

Стеклоподъёмник представляет собой единый блок механизма перемещения стекла и моторедуктора. В конструкции стеклоподъёмника применен зубчатый реечный механизм, компактно размещённый внутри направляющей стекла, на которой неподвижно закреплён моторедуктор, чем определяются основные потребительские качества.

Повышенная надёжность. Стеклоподъёмник не имеет составляющих, например, троса, подверженных вытягиванию, перетиранию, появлению люфтов. Все компоненты стеклоподъёмника имеют ресурс работы превышающий уровень традиционных требований к аналогичным изделиям и нечувствительны к уровню нагрузки, что подтверждено ресурсными испытаниями в различных условиях.

Потери на трение в механизме перемещения стеклоподъёмника сведены к минимуму, за счёт чего в процессе эксплуатации практически полностью отсутствует износ его элементов.

Специально подобранные пластики, использованные при изготовлении стеклоподъёмника, имеют диапазон рабочих температур от -45°С до +100°С.

Неподвижно расположенный электродвигатель исключает риск повреждения питающих проводов стеклоподъёмника.

Моторедуктор электростеклоподъёмника спроектирован с учётом общепринятых требований к такого рода изделиям. В том числе, в составе редуктора имеются упругая муфта, демпфирующая удары при упорах, дренажное отверстие, предотвращающее образование конденсата внутри корпуса редуктора, защищённое сапуном от проникновения брызг.

Моторедуктор обладает свойством самоторможения, за счёт чего исключается перемещение стекла при воздействии вибрации, а также обеспечивается необходимый уровень защиты от вскрытия автомобиля злоумышленником.

Обмотка двигателя стеклоподъёмника защищена самовосстанавливающимся биметаллическим предохранителем фирмы «Otter».

Удобство монтажа. Монтаж стеклоподъёмника понятен на интуитивном уровне (на место центральной направляющей стекла заменяемого стеклоподъёмника), использует минимальное число крепёжных деталей. Радиус кривизны направляющей соответствует радиусу кривизны стекла.

Компактность. Освобождение пространства в двери позволяет использовать его, например, для установки нестандартных акустических устройств. К тому же, простая форма и отсутствие люфтов подвижных частей предопределяют отсутствие резонансов, что позволяет добиться чистого автозвука.

Постоянство коэффициента передачи. Линейная кинематика устройства определяет стабильность развиваемого усилия во всем диапазоне перемещения стекла, в том числе в верхнем положении, чем достигается травмобезопасность. Минимизация же паразитных сил в поперечном направлении за счёт крепления моторедуктора непосредственно на направляющей снимает проблему деформации панели двери при перемещении стекла и упорах в крайних его положениях.

Стойкость к коррозии. Все металлические детали имеют покрытие Ц12.хр. (оцинкованы).

Уменьшенная масса. Минимальный среди отечественных аналогов вес соответствует современной тенденции в автомобилестроении.

Управление качеством. При производстве стеклоподъёмников применяется система менеджмента качества соответствующая требованиям ГОСТ Р ИСО 9001-2001 подтверждённая cертификатом соответствия.

Транспортабельность. Компактность упаковки позволяет существенно сократить транспортные расходы.

Электростеклоподъемники «ФОРВАРД» для ВАЗ-2104, -2105, -2107 (в передние двери)

Электрические реечные стеклоподъемники «ФОРВАРД» R160 и R160-01 предназначены для установки в передние двери автомобилей ВАЗ-2104, ВАЗ-2105, ВАЗ-2107 и их модификаций при наличии установленной на автомобиле электропроводки для подключения стеклоподъемников. В случае отсутствия установленной электропроводки стеклоподъемники рекомендуется использовать совместно с комплектом электромонтажным.

Стеклоподъемник представляет собой единый блок механизма перемещения стекла и моторедуктора. В конструкции стеклоподъемника применен зубчатый реечный механизм, компактно размещенный внутри направляющей стекла, на которой неподвижно закреплен моторедуктор, чем определяются основные потребительские качества.

Стеклоподъемник не имеет составляющих, например, троса, подверженных вытягиванию, перетиранию, появлению люфтов.

Все компоненты стеклоподъемника имеют ресурс работы превышающий уровень традиционных требований к аналогичным изделиям и нечувствительны к уровню нагрузки, что подтверждено ресурсными испытаниями в различных условиях.
Потери на трение в механизме перемещения стеклоподъемника сведены к минимуму, за счет чего в процессе эксплуатации практически полностью отсутствует износ его элементов.

Специально подобранные пластики, использованные при изготовлении стеклоподъемника, имеют диапазон рабочих температур от -45^оС до +100^оС.

Неподвижно расположенный электродвигатель исключает риск повреждения питающих проводов стеклоподъемника.

Моторедуктор обладает свойством самоторможения, за счет чего исключается перемещение стекла при воздействии вибрации, а также обеспечивается необходимый уровень защиты от вскрытия автомобиля злоумышленником.

Обмотка двигателя стеклоподъемника защищена самовосстанавливающимся биметаллическим предохранителем фирмы «Otter».

Монтаж стеклоподъемника понятен на интуитивном уровне (на место центральной направляющей стекла заменяемого стеклоподъемника), использует минимальное число крепежных деталей. Радиус кривизны направляющей соответствует радиусу кривизны стекла.

Доработка двери для большинства моделей стеклоподъемников не требуется. При необходимости она заключается в сверлении двух отверстий.

Все металлические детали имеют покрытие Ц12.хр. (оцинкованы).

При производстве стеклоподъемников применяется система менеджмента качества соответствующая требованиям ГОСТ Р ИСО 9001-2001 подтвержденная cертификатом соответствия.

Технические характеристики

Диапазон рабочего напряжения Номинальное усилие на ведущей пластине Допустимое усилие на ведущей пластине Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более

10,8-15 В 12 кгс 20 кгс 4 с 8 А

Комплектность

Электростеклоподъемник R160 передний правый Электростеклоподъемник R160-01 передний левый Винт М5 Винт М6 Болт М6 со стопорной юбкой Шайба стопорная Пластина переходная правая Пластина переходная левая Заглушка декоративная Фиксатор заглушки Винт самонарезающий крепления заглушки Упаковка Паспорт

1 1 4 4 4 8 1 1 2 2 2 1 1

Электромонтажный комплект в подарок от Стеклоподъем. РФ.

Гарантийный срок работы изделий — 3 года с момента изготовления.

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Масса: 2,920 кг.

Паспорт электростеклоподъемников «ФОРВАРД» R160 для ВАЗ 2104, ВАЗ 2105, ВАЗ 2107.

Читать фотоотчет по установке электростеклоподъемников «Форвард» на ВАЗ-2104.

Видеообзор электрических стеклоподъемников «ФОРВАРД»
для автомобилей ВАЗ-2104, -2105, -2107 (в передние двери)

Установка электростеклоподъемников на ВАЗ 2104, ВАЗ 2105 и ВАЗ 2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак за очередную присланную статью для сайта огромный респект и уважение пользователю Олежек с форума Автолада, который поделился опытом выбора и установки ЭСП на ВАЗ 🙂 Далее от его имени….

Давно собирался поставить данный «девайс», посерфиф по интернету выяснил что есть несколько типов ЭСП. ..

1.      1. Это ЭСП ножнецевидного типа (по статьям в интернете такого же типа ЭСП применяются в некоторых иномарках). В интернете  видел два вида таких ЭСП.

2.      2. ЭСП типа «Spal» т.е. тросовые, применяются совестносо штатными ручными стеклоподъемниками.

3.      3. Реечные, бывают двух видов. Первые это в которых рейка двигающая стекло цельная редуктор и каретка двигающая стекло двигается вместе со стеклом.

Второй вид реечных ЭСП, это ЭСП в которых рейка сделана как бы складывающейся, т.е. сама рейка сделана из звеньев которые складываются, а сам двигатель остается на месте.

4. ЭСП колесного типа, честно говоря такие увидел в первые но тем не менее фото привожу.

После некоторых раздумий я остановил свой выбор на реечных ЭСП фирмы «форвард», данный выбор был обусловлен несколькими причинами:

1.      ЭСП ножнецевидного типа, сложность конструкции это минус, относительная простота установки, массивность конструкции (весь механизм сделан из металла)– это плюсы.

2.      Тросовые сразу были отметены в сторону в связи с тем что штатный механизм оставался, чего не хотелось, т.к. при поломке штанного СП электрический бы не работал. Но есть и плюс этого ЭСП это то что, при поломке самого ЭСП стекло можно закрыть с помощью штатного СП.

3.      Эти ЭСП на мой взгляд самые интересные так как конструкция самая простая, рейка которая поднимает опускает стекло и сам редуктор в сборе с двигателем. Но тут есть тоже свои минусы и плюсы.

Первый тип ЭСП хорош тем что у него вся конструкция выполнена из металла, но каретка двигается по рейке в связи с чем нужен некоторый запас проводов который бы позволял двигаться свободно каретке.

Второй тип ЭСП, плох тем что в нем почти вся конструкция выполнена из пластика, но конструкция очень проста, сам двигатель с редуктором не двигается именно по этому не требуется запас проводов.

Но конечно сам пластик не внушает доверия.

4.      Эти ЭСП мало распространенны именно по этому  я от них сразу отказался.

После еще некоторого раздумья я окончательно решил заказать ЭСП фирмы «ФОРВАРД» у производителя на сайте http://ts.izhnet.ru/?mod=pre.

Долгое время после получения ЭСП не было возможности их поставить, за это время успел заказать доводчики стекол, т.к. хотелось что бы стекла закрывались автоматически при постановке на охрану. Но, обычные доводчики во множестве присутствовавшие в магазинах и на рынке моим требованиям не отвечали, потому что не имели тех функций что предлагали производители доводчика «BETA-10». Именно его я и заказал в интернет магазине http://www.autocomp.ru/.

Функционал который предоставляет этот доводчик очень обширен: это не только закрытие  стекол при постановке, но и возврат стекол в положение до постановки на охрану, откат стекол при встрече с препятствием, открытие закрытие стекол по одному нажатию (автоматический режим, этот режим в процессе эксплуатации понравился больше всего, так как не отвлекаешься на контроль закрытия или открытия, достаточно просто один раз «щелкнуть»).

Почти спустя год у меня на конец, появилось время для установки ЭСП и доводчика.

Были изучены электро схемы, внешний вид ЭСП и доводчика для того что бы решить как ставить и куда тянуть провода. Закуплены провода, предохранитель на 20А и держатель для него, пара кнопок для ЭСП, изолента, гофра для проводов, клеммы, а так же пара изогнутых трубок защитных для проводки, которые штатно идут в классике для дверной электропроводки. Изначально кнопки было решено ставить в рукоятку водительской двери, и были куплены три кнопки, но после того как я посчитал количество идущих в дверь проводов, было решено установить кнопки ЭСП в нижнюю часть «бороды», а кнопки которым не нашлось места в их «родных» местах перенести в место лампы «ЧЕКЭЙНДЖ» (и одновременно заменить их кнопками от 9-ки с соответствующими символами т.к. они имеют меньшие размеры), сам индикатор неисправности двигателя решено было перенести на панель приборов.

И так, разбираем обшивку дверей, я думаю не стоит рассказывать как это делать, далее снимаем штатный стеклоподъемник, снимаем ОБЯЗАТЕЛЬНО (это не указанно в инструкции я этого по не знанию не сделал) нижний натяжной ролик, иначе стекло не будет опускаться до конца, а при опускании будет изламывать дверь. Сверлим по указанным в инструкции размерам два отверстия, вставляем ЭСП крепим его, крепим переходную пластину к ЭСП и к стеклу, все ЭСП установлен.

Верхнее отверстие.

Нижнее отверстие.

Установленный ЭСП.

Можно произвести пару пробных включений подсоединив ЭСП на прямую к аккумулятору, работает??? отлично!!! Далее намечаем с внешней стороны двери, со стороны петель место где у нас будет проходить резиновая трубочка с проводами.

Трубочка с проводами.

Оговорюсь сразу, у меня была установлена в салоне сигнализация, и маленькие гофры уже были проложены, но проложены они были на мой взгляд неудачно, так как сильно изгибались и часто рвались, а замена их была очень трудоемкой. Кроме того в водительской двери протянуть в эту гофру еще пару довольно толстых проводов уже не было возможности, поэтому я решил установить новые трубочки старого образца. Но если у вас в этих гофрах есть свободное место и туда войдут еще пара проводов то этот пункт можно пропустить. После того как наметили сверлим маленьким  сверлом (диаметр 4мм или 5) отверстие в двери, закрываем дверь отмечаем карандашом или маркером через это отверстие точку на стойке, (это нужно для того что бы отверстия были соосны) после чего сверлим этим же сверлом стойку, меняем сверло (я сверлил если мне память не изменяет  сверлом диаметром 13мм),  рассверливаем раннее сделанные отверстия. В двери отверстие необходимо рассверлить что бы трубочка входила в него свободно и её при закрывании двери не закусывало. Протягиваем провода от «бороды» под «парпризом» через стойку в трубочку в дверь. Делаем все тоже самое с другой дверью.

Заглушенные прежние отверстия



После того как я установил ЭСП и произвел пробное включение обнаружилось не очень  не приятная вещь, ЭСП оказался на столько мощным что при подъеме стекла до упора в верх он гнул рамку стекла, что мне очень не понравилось, пришлось снимать ЭСП и придумывать как сделать так что бы стекло как только зашло в рамку тут же останавливалось (сделать это средствами доводчика не представлялось возможным так как он отключает двигатель слишком поздно за это время стекло уже успевало выломать рамку). Сняв ЭСП было решено перенести упор каретки ниже, этого по первым прикидкам было достаточно что бы стекло останавливалось как только входило в уплотнитель что и требовалось.

Каретка выходила за пределы так.

Там где отверстие был штатный упор но он короток, и каретка могла выезжать именно так как на фотографии, в это отверстие был вкручен болт и с обратной стороны зафиксирован гайкой, после этого каретка стала выезжать только так.

Винт для упора нужно выбирать с потайной головкой, что бы он не мешал в последствии установке ЭСП.

Когда разобрал ЭСП то был удивлен полным отсутствием какой либо смазки, хотя на сайте производителя нашел сообщение о том что её там быть не должно, т.к. сами детали механизма обладают фрикционными свойствами, в общем меня это не удовлетворило и я решил все таки смазать весь механизм, смазывал вот такой смазкой.

После того как установлены ЭСП в двери переходим к протяжке проводки. Первым делом протягиваем силовой провод напрямую от аккумулятора через резиновую заглушку в моторном отсеке, раньше через эту заглушку проходила тяга педали газа. Делаем отверстие протягиваем провод и укладываем в сторону аккумулятора, советую сразу провод уложить в защитную гофру что бы не повредить его и это просто эстетично.

Заглушка. (немного размыто, находится между фильтром (машина инжекторная) и тросом газа).

В близи аккумулятора размещаем предохранитель, обжимаем клеммы, прикручиваем клемму к плюсовой клемме аккумулятора (перед тем как прикрутить клемму к аккумулятору необходимо проверить отсутствие предохранителя в колодке, это необходимо для того что бы если где то мы напортачили он сразу не cгорел).

Колодка с предохранителем

.

Обратный конец провода прокладываем под парпризом в сторону «бороды», т.к. именно здесь я решил разместить кнопки ЭСП и доводчик (доводчику нашлось место под магнитолой).

В процессе установки.

Надо сказать что кнопки ЭСП, сами по себе не рассчитаны под установочные места для классических кнопок, но вместе с кнопками идут площадки для установки в мягкую ошибку (такое название я увидел в каком то интернет магазине) так вот эти площадки вставляются в «колодцы» назовем их так штатных кнопок, но они там не держатся, я их просто приклеил термоклеем, в получившуюся конструкцию вставил кнопки.

Вид с зади.

Вид с переди.

Далее протягиваем управляющий жгут от доводчика к местам установки кнопок.

Установленные кнопки.

Подключение проводить строго по инструкции к доводчику http://www.texhopolis.ru/manuals/cxBeta-10-2.pdf , сначала обжимаем провода которые подключаются к кнопкам, важно правильно подключить кнопки, что бы подъем /опускание соответствовало символам нарисованным на кнопках, (то есть провода подключаемые к кнопкам были правильно скоммутированны в кнопке). Это нужно для того что бы сам доводчик правильно работал, т.к. при настройке доводчика необходимо указывать верхние точки для каждого стекла, так вот если будут перепутаны провода в кнопке и соответственно на двигателе то при обучении доводчика обучение не возможно будет произвести т.к. будут перепутаны направления подъема/опускания, а обучение включается только при нажатии обеих кнопок на опускание. После того как подключены управляющие провода к кнопкам, подключаем силовые провода, согласно схеме, массу прикручиваем к шпилькам на которых крепится парприз. Зажигание я взял с кнопки обогрева заднего стекла, она расположена ближе всего, подсветку можно взять с часов, или с кнопки включения внешнего освещения.

С сигнальным проводом по которому доводчик закрывает стекла пришлось повозится, объясню по чему, штатно доводчик закрывает стекла по постоянному или импульсному минусу, у меня в машине с центрального замка на сигнализацию при закрытом состоянии постоянный плюс   отсутствует, это мне не подходило, решил попробовать как то поменять полярность с помощью пяти контактного реле, но во всех вариантах, то есть, при включенном зажигании или при выключенном реле остается под напряжением, мне это не понравилось. Но на водительском блокираторе есть микро выключатель который дает сигнал на закрытие остальных замков (центральный замок). Так вот с него выходит три провода два из них задействовано, один центральный на который приходит постоянный плюс, один из них обесточиваются при закрытии на втором появляется напряжение и наоборот при открытии.   Именно это мне и нужно было, оставалось только протянуть дополнительный провод  к доводчику, и перепрограммировать доводчик на закрытие стекол по постоянному плюсу (благо сделать это у этого доводчика очень просто). ( http://www.texhopolis.ru/manuals/instexpl.pdf  ).

Получились такие схемы подключения, сигнального провода.

В общем то все, собираем все в обратной последовательности, ставим обшивки на двери и вставляем в отверстия для СП заглушки.

Обсудить данную статью, задать вопросы автору можно у нас на форуме в этом топике 🙂 Всем удачи на дорогах!

Инструкция, как установить электростеклоподъемники на ВАЗ 2107 своими руками

Стеклоподъемник – узел автомобиля, позволяющий сделать условия поездки более комфортными. Производитель ВАЗ 2107 устанавливает ручные стеклоподъемники с тросовым приводом. Многие водители в качестве тюнинга устанавливают самостоятельно электростеклоподъемники (ЭСП) на свой автомобиль ВАЗ 2107. В статье описывается их конструкция, дается инструкция по демонтажу для ремонта и установки своими руками.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство стеклоподъемника ВАЗ 2107

Устройство стеклоподъемников ВАЗ 2107

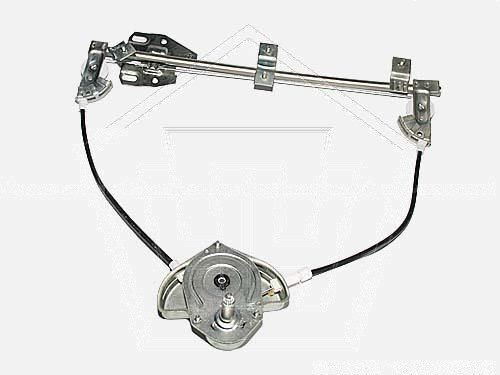

Стеклоподъемник на ВАЗ 2107 состоит из следующих деталей:

• ручки, поднимающей стекло;
• отделочной втулки с посадочным местом для ручки;
• розетки ручки;
• механизма для подъема стекла;
• нижнего ролика;
• крепежного болта и гайки для нижнего ролика;
• крепежного винта для прижимающих пластин;
• верхних роликов;
• прижимающих пластин;
• бокового стекла;
• троса;
• кронштейнов для фиксации стекла;
• натяжного ролика.

Главное отличие в конструкции стеклоподъемника для ВАЗ 2107 от аналогичных механизмов – трос и натяжной ролик для него, которые используются при работе механического привода. Прибегнуть к такому варианту конструкции пришлось из-за отсутствия на ВАЗ 2107 боковой форточки.

 Руководство, как разобрать стеклоподъемник

Для того, чтобы самостоятельно выполнить замену электрических стеклоподъемников на ВАЗ 2107 или осуществить ремонт, в первую очередь необходимо научиться их демонтировать. Данные знания пригодятся при заклинивании подъемного механизма из-за попадания влаги через зазор между уплотнителем и стеклом. В этом случае потребуется ремонт механизма.

Для снятия стеклоподъемников с авто понадобятся следующие материалы и инструменты:

• набор отверток;
• набор гаечных ключей или головок;
• плоскогубцы;
• скотч для фиксации стекла.

Работы по демонтажу, ремонту и установке ЭСП удобнее проводить в гараже.

Демонтаж стеклоподъемника состоит из следующих этапов:

1. В первую очередь нужно с помощью ручки опустить стекло вниз до упора.
2. Далее демонтируется ручка для подъема стекла. Чтобы ее снять, необходимо отсоединить стопорную разрезную шайбу, которая находится между облицовочной втулкой и ручкой. Для этого с помощью плоской отвертки нужно раздвинуть края шайбы, а затем вывести ее от зацепления с ручкой.

   Снятие ручки подъемника стекла

3. Далее следует снять облицовочную накладку с двери. У нас открывается технологическое отверстие с доступом к стеклоподъемному механизму и тросу.
4. Ключом на «10» выкручиваем крепежный болт натяжного ролика так, чтобы можно было его сдвинуть и ослабить натяжение тросика.
5. Ослабленный трос снимаем с роликов.
6. Далее откручиваем ключом на «8» три гайки крепления механизма для подъема стекла.
7. Через технологический проем нужно снять стеклоподъемный механизм, так же как перед этим снимали трос.
8. Если не получается вынуть механизм, откручиваем ключом на «10» гайку крепления направляющей стекла и сдвигаем.
9. После того, как вынули стеклоподъемник, откручиваем 4 самореза, с помощью которых, стекло крепится к тросу.

На этом демонтаж стеклоподъемника с тросом завершен. Можно приступать либо к ремонту, либо к установке.

Дверь без обшивки и механизма стеклоподъемника

Перед тем как приступать к установке электрических стеклоподъемников, необходимо проверить все составляющие на исправность. В случае обнаружения каких-либо дефектов их нужно устранить, выполнить ремонт или замену неисправных деталей.

Концы троса в местах, где он заходит в механизм, обязательно нужно закрепить с помощью проволоки. Это поможет хорошо зафиксировать трос, когда будем устанавливать новый ЭСП.

Как установить электрический стеклоподъемник?

Необходимость установки ЭСП возникла благодаря техническому прогрессу. Их установка делает удобным открывание и закрывание боковых стекол. Включение электроподъемников в схему охранной сигнализации, дает возможность дистанционного управления открыванием/закрыванием боковых стекол.

После появления ЭСП на авторынке многие автолюбители захотели установить их на свои автомобили. Поэтому возник вопрос, какие электрические подъемники для стекла лучше купить и как их устанавливать на ВАЗ 2107. Проблема в том, что не существует заводских стеклоподъемников. На автомобильном рынке существует большой выбор электроподъемных механизмов как отечественного, так и импортного производства. Их принцип состоит в том, что вместо механического подъемника, который нужно крутить вручную, устанавливается аналогичный механизм, но вместо ручки на внутренней стороне двери монтируется электропривод.

Из отечественных брендов наиболее популярны ЭСП таких производителей: «Гранат», «Катран» и «Форвард»(автор видео Стеклоподъем.РФ).

С установкой этого устройства на ВАЗ 2107 возникают небольшие проблемы из-за того, что отсутствует форточка, а стекла опускаются полностью по всей длине. Кроме того, для установки в данной модели авто слишком мало места. Многие водители находят выход, покупая для «семерки» ЭСП импортного производства – компании SPAL модель Delux.

Пособие по установке подъемника стекла ВАЗ 2107

Процесс установки состоит из следующих этапов:

1. Сначала следует тщательно изучить инструкцию по установке, которая прилагается к набору.
2. Далее для обеспечения безопасности при выполнении установки, необходимо отключить электропитание автомобиля.
3. Затем нужно поднять до упора вверх стекло и зафиксировать его скотчем.
4. Далее по описанной раннее схеме необходимо снять старый подъемный механизм.
5. Выбираем место для электромотора, обычно его размещают в нижней части дверей. Прикладываем электромотор в выбранное место и делаем разметку для крепежа.
6. С помощью дрели по разметке делаем отверстия для установки механизма.
7. Монтируем ЭПС на выбранное место и закрепляем его с помощью крепежа.Установка механизма на штатное место

   В комплекте с ЭСП идут саморезы, но лучше их заменить на винты с гайками и шайбой гровером для фиксации.

8. После установки электромотора, который крепится с помощью длинных болтов, обязательно нужно положить по две гайки между дверью и кронштейнами электромотора. Таким образом, во время эксплуатации можно избежать трения троса по окантовке двери.
9. Далее нужно уложить трос на штатное место между роликами. По инструкции трубки тросиков должны обязательно пересекаться внутри двери.
10. Затем следует найти место для посадочных мест кнопок управления подъемником и подготовить их. Лучше всего для этого подходит панель приборов и ручка дверей. Один из вариантов – замена штатных кнопок на приборной панели.

    Установка планки на двери

11. Опускаем стекло вниз. Закрепляем стекло в монтажной рейке. Все операции выполняем аккуратно так, чтобы не повредить хрупкие детали.
12. На следующем этапе будем подключать электропроводку. Перед этим нужно внимательно изучить принципиальную схему подключения, которая имеется в комплекте поставки. Установку следует выполнять строго по схеме.

    Схема подключения электропроводки

13. Сначала нужно подвести провода к центральной консоли машины. Они протягиваются через защитную гофрированную трубу. Лучше кинуть отдельный провод с предохранителем, чтобы не нагружать провода прикуривателя!
14. Через подготовленные отверстия для управляющих кнопок на приборной панели выводим провода, подключаем и укладываем на предназначенное место для них место.

    Кнопки управления стекломподъемным механизмом

15. При подключении силового контура электрических подъемников для стекла к бортовой электро сети автомобиля обязательно нужно использовать предохранители. Схема, по которой монтируется электропроводка, должна обеспечивать использование электроприводов только при включенном силовом агрегате.
16. Провода, которые проходят в салоне, нужно изолировать пластиковыми трубками. Укладывать их следует под обшивку.
17. После монтажа электропроводки подключаем отрицательную клемму к аккумулятору.

На этом замена механических стеклоподъемников на ВАЗ 2107 на электрические своими руками завершена. Теперь можно приступать к проверке и регулировке установленного устройства.

Воспользовавшись установленным электрическим приводом, поднимаем стекло вверх. Необходимо настроить механизма так, чтобы при поднятом до упора стекле нигде не осталось зазоров.  После проверки и регулировки, нужно поставить на место обшивку дверей в обратном порядке. Вместо ручки механического стеклоподъемника устанавливаем заглушку.

Установка электрических стеклоподъемников своими руками повышает комфорт водителю и пассажирам благодаря возможности с помощью кнопки управлять открытием и закрытием бокового стекла. Кроме того, наличие электростеклоподъемников позволяет настроить сигнализацию так, чтобы при постановке на охрану все стекла автоматически закрывались.

Умение демонтировать и устанавливать стеклоподъемники на ВАЗ 2107 своими руками дает возможность сэкономить на посещении автосервиса.

Видео «Установка электрических стеклоподъемников»

В этом видео Сергей Зукол рассказывает, как установить своими руками электрические подъемники для стекла на ВАЗ 2107.

 Загрузка …

Самостоятельно ставим стеклоподъемник на свою любимую «Ласточку» седьмой модели. Устанавливаем электростеклоподъёмники на ВАЗ-2107 своими руками

Об устройстве стеклоподъёмников

Устройство тросикового стеклоподъёмника на ВАЗ 2107

Принцип работы как реечных, так и тросиковых стеклоподъёмников примерно одинаков: на подъёмном механизме, приводимом в действие вращением ручки, специальными фиксаторами закрепляется стекло. Вращая ручку, водитель либо перемещает шестерню по вертикальной зубчатой рейке (в случае с реечным стеклоподъёмником), либо натягивает трос, что и приводит к выдвиганию стекла из двери.

Электрические стеклоподъёмники (ЭСП) — следующий шаг.

Шарнирно-рычажные стеклоподъёмники «Гранат»

Наибольшей популярностью у автолюбителей пользуются шарнирно-рычажные ЭСП, которые имеют ряд плюсов:

• у ЭСП демократичная цена;
• ЭСП легко устанавливать;
• у ЭСП, как правило, отличная комплектация: водителю не придётся искать кнопки активации и провода к ним — всё уже есть;
• ЭСП надёжные, работают быстро и почти не шумят;

Установка электростеклоподъёмников

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Комплект включает два стеклоподъёмника, жгут электропроводки, переключатели и декоративные заглушки на двери

Последовательность действий при установке ЭСП

• открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
• теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;

  Ручка стеклоподъёмника ВАЗ 2107 снимается

• после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;
• открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;

  Тросиковый стеклоподъёмник ВАЗ 2107 демонтирован

• в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;

  Разметка на двери ВАЗ 2107 наносится маркером

• в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;

  Высверливается верхнее отверстие под рейку ЭСП «Гранат»

• далее высверливается нижнее отверстие;

  Нижнее отверстие рейки ЭСП высверливается по разметке

• через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;

  Механизм ЭСП заводится в дверь через технологическое отверстие

• отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;

  Фиксация рейки ЭСП болтами на 10

• на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;

  Закрепление стекла в каретках ЭСП

• проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже;
  К счастью, на смену неудобным подъёмникам автомобильных стёкол пришли электроподъёмники. На ВАЗ-2107 установить их вполне возможно, нужно лишь убрать старые. Для этого необходимо выполнить следующие действия.

Видео «Установка электрических стеклоподъемников»

В этом видео Сергей Зукол рассказывает, как установить своими руками электрические подъемники для стекла на ВАЗ 2107.

Выводы

Установка электрических стеклоподъёмников на ВАЗ-2107 — вполне посильная задача для автолюбителей, хотя бы единожды работавших с электричеством. Если же справиться с ней не получается, можно обратиться в автосервис, где за соответствующую плату будет произведён качественный монтаж.



Монтаж электростеклоподъемников на ВАЗ 2107: пошаговая инструкция

Классические модели от Волжского автозавода в базовой комплектации имеют минимум удобств. Электростеклоподъемники, смонтированные на ВАЗ 2107, существенно повышают уровень комфорта и позволяют водителю и пассажирам открывать и закрывать окна, не прикладывая излишних усилий. Установка такого рода оборудования открывает и новые возможности: автоматическое закрытие стекол при постановке машины на охрану.

Штатная конструкция стеклоподъемников на модели ВАЗ 2107 — тросовая не отличается высокой надежностью. Попадание влаги через зазор между стеклом и уплотнителем может привести к заклиниванию механизма. Существует два варианта монтажа и подключения комплектов ЭСП:

1. С сохранением штатного механизма и установкой электромотора, при этом сохраняется высокий риск выхода из строя всей системы.
2. С монтажом комплекта оборудования ЭСП, предназначенного для ВАЗовской «восьмерки» с более надежной шарнирной конструкцией.

Предпочтение следует отдать второму варианту тем более разница в стоимости комплектов оборудования незначительная.

Для выполнения данной операции потребуется инструмент слесарный: ключи гаечные, отвертки, пассатижи и тому подобное и комплект из двух или четырех ЭСП для автомобиля ВАЗ 2107. Работы удобнее проводить в гараже или закрытом боксе, обычно установить стеклоподъемники быстро, не имея соответствующего опыта, не удается. В ходе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей.

Подготовительные мероприятия и разборка дверей

Для обеспечения доступа к механизму необходимо демонтировать обивку, операция выполняется следующим образом:

1. Отверткой выкручиваем шурупы, крепящие ручку дверей, снимаем и убираем ее в сторону.
2. Аккуратно демонтируем ручку механических стеклоподъемников и рукоятку открывания.
3. Вставив плоскую отвертку в зазор между обивкой и дверью, отжимаем ее, преодолевая сопротивление пластиковых защелок.
4. Выкручиваем винты, удерживающие детали привода и исполнительной части штатного механизма и вынимаем их вместе со стеклом.

Подготовительные мероприятия для монтажа электростеклоподъемников на автомобиль модели ВАЗ 2107 окончены и можно переходить к следующему этапу.

Инсталляция электроприводов

Установка ранее приобретенных ЭСП и механизмов проводится в такой последовательности:

1. В нижней части дверей внутри прикладываем корпус мотора и производим разметку под крепеж.
2. При помощи электродрели высверливаем отверстия для монтажа оборудования.
3. Устанавливаем электромеханический узел на предназначенное ему место в дверях ВАЗ 2107 и прикручиваем его.

Полезный совет: обычно в комплекте поставки для этих целей предусмотренный саморезы, специалисты рекомендуют заменить их винтами с гайкой и фиксирующей шайбой гровером.

4. Сверху устанавливаем боковое стекло автомобиля ВАЗ 2107 опускаем его вниз и закрепляем в монтажной рейке. Данная операция выполняется аккуратно, чтобы не повредить хрупкую деталь.

Следующим этапом будет подключение ЭСП бортовой сети автомобиля, в комплекте поставки имеется принципиальная схема. Следует внимательно ее изучить и действовать строго в соответствии с инструкцией по монтажу электростеклоподъемников в таком порядке:

1. Протягиваем провода от привода через защитную гофру–трубку к центральной консоли автомобиля.
2. На панели рядом с часами вырезаем отверстия для кнопок управления, выводим через них провода и подключаем и устанавливаем на отведенное им место.
3. Силовой контур ЭСП подключается к бортовой сети с обязательным применением предохранителей. Схема, по которой производится коммутация, должна предусматривать возможность использования электроприводов только при включенном двигателе.
4. Провода, проложенные в салоне, изолируются трубками из ПВХ и укладываются под обивку.

Установка оборудования ЭСП и его подключение завершено, можно приступать к проверкам и регулировкам. При помощи электропривода поднимаем стекло вверх и настраиваем положение механизма так, чтобы не оставалось зазоров. Устанавливаем на двери обивку в обратном порядке, на место рукоятки механического привода стеклоподъемника ставим заглушку.

Работы по монтажу дополнительного оборудования на ВАЗ седьмой модели завершены, теперь нет необходимости упорно крутить ручку достаточно нажать клавишу опускания или поднимания окна. Установленные электростеклоподъемники могут быть интегрированы в систему обеспечения безопасности. Схема несложная и после ее реализации постановка на охрану с закрыванием окон будет производиться автоматически.

Электростеклоподъемники на ВАЗ-2107. Установка окон своими руками на ВАЗ-2107

Электростеклоподъемники — это одно из самых полезных изобретений конца ХХ века. И если раньше подобные устройства устанавливались исключительно на дорогие иномарки, то теперь такая роскошь доступна даже владельцам старых ВАЗов. Однако если с выбором стеклоподъемника особых проблем не возникнет, то при установке можно сильно запутаться. Итак, как же крепятся стеклоподъемники на ВАЗ 2107? Об этом читайте в нашем рассказе.

Несколько слов о механизме устройства

В целом стеклоподъемник — не такая уж сложная деталь, как кажется на первый взгляд. В его конструкцию входит всего несколько компонентов.

На фото №1 (схема электрического стеклоподъемника ВАЗ 2107) мы видим, что стандартный стеклоподъемник состоит из таких конструктивных элементов, как:

• 1,2 — ручка и облицовка ручки стеклоподъемника.
• 3 — розетка прибора.


• 4 — механизм подъема окон.
• 5 — ролики верхние.
• 6 — винты крепления прижимных пластин.
• 7 — тарелки.
• 8 — кронштейн опускного окна.
• 9 — стекло.
• 10 — кабель.
• 11 — ролик нижний.
• 12 — болты.
• 13 — натяжной ролик.

Разновидности

На данный момент существует всего два типа стеклоподъемников для автомобилей:

Последний вариант является наиболее простым и востребованным среди владельцев отечественных автомобилей, а потому и наиболее востребованным на российском рынке. .Тросовые стеклоподъемники представляют собой двигатель с коробкой передач и змеевиком. На последний наматывается специальный трос, приводящий в движение верхний барабан. В свою очередь, он через разъемы подключается к стандартному стеклоподъемнику. Замена такого окна ВАЗ 2107 не требует особых навыков, умений и знаний. Благодаря этому изменить этот механизм сможет даже начинающий автомобилист.

О конструкции устройства

Конструкция реечных аналогов существенно отличается от кабельных, а принцип их действия напоминает действие рулевой рейки в автомобиле.Этот тип стеклоподъемников отличается легкостью перемещения подъемного механизма, что делает их более подходящими для работы с плотно закрытыми стеклами.

Как работают реечные стеклоподъемники на ВАЗ 2107?

Что касается принципа действия этого устройства, то «Семерка» в этом плане практически ничем не отличается от других моделей семейства ВАЗ и других иномарок, в которых используются электрические подъемные механизмы. А электрические стеклоподъемники работают только при включенном зажигании в системе автомобиля.Если вынуть ключ из замка зажигания, стекло можно будет только поднять.

Основную роль в работе механизма стеклоподъемников играет контроллер. Именно это устройство закрывает все замки на дверях, когда в автомобиле установлена ​​сигнализация, и автоматически закрывает все открытые окна, также выполняя функцию «доводчика».

Что самое интересное, в конце подъема контроллер вообще не поглощает энергию от аккумулятора, переходя в дежурный режим. При необходимости этот блок автоматически подает ток на механизм ESP.

Также указанное устройство контролирует работу коробки передач, а именно отслеживает количество ее оборотов. Благодаря этому аккумулятор практически не теряет энергию зря, и соответственно аккумулятор дольше держит зарядку.

Кстати, в некоторых моделях электростеклоподъемников есть доводчик, который управляет только двумя стеклоподъемниками, а поскольку ВАЗ 2107 четырехдверный, часто водители устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ESP.

Установка стеклоподъемника на ВАЗ 2107 — подготовка инструментов

В процессе работ нам потребуются такие материалы и приспособления как:

1. Крестовая отвертка и минусовая отвертка.
2. Торцевой ключ на 8 и 10 миллиметров.
3. Малярная лента.
4. Кусок металлической проволоки длиной около 100 сантиметров.

Приступаем к работе

Подготовив все необходимые инструменты, в первую очередь отключите массу на АКБ. После полного отключения электропитания в машине разбираем дверь и демонтируем старый тросовый механизм.На его место установите новый. Сразу нужно убедиться в его работоспособности. Убедившись, что трос работает, подтягиваем гайки механизма и фиксируем проволокой. Это нужно для того, чтобы кабель не запутался при установке. Никакой практической пользы для окна проволока не имеет, поэтому после завершения работ ее можно будет снять. Также следует отметить, что кабель устанавливается по следующему алгоритму: верхняя часть устройства идет к нижнему ролику, а нижняя — к верхнему.

Как устанавливаются стеклоподъемники на ВАЗ 2107? Верхний валик нам не будет виден, поэтому для того, чтобы надеть на него трос, нужно выполнить ряд кропотливых работ. Сначала делается разомкнутая петля на верхнем конце кабеля. Затем через дверной проем поднимается на верхний валик, который нам пока недоступен. При этом, чтобы зацепить валик, необходимо несколько раз сдвинуть петлю в разные стороны, а затем затянуть. Так что можно качественно починить на месте.

На следующем этапе трос, который успешно зацепился за ролик, надевают на нижний механизм, а затем сбоку, регулируя натяжение. Помните, что деталь нельзя сильно тянуть, но она не должна находиться в незакрепленном, болтающемся положении. Как вы думаете, стеклоподъемники на ВАЗ 2107 установлены? Рано радуйтесь, господа!

Далее кабель крепится к стеклу. Если первый начинает издавать скрипящие звуки, возможно, вам придется отрегулировать его снова. В этом случае ветви кабеля меняются местами — верхняя переносится вниз, а нижняя — вверх.В итоге должен уйти надоедливый скрип.

На этом этапе установка стеклоподъемника на ВАЗ 2107 успешно завершена. Теперь осталось только небольшое: затянуть гайки натяжного ролика и корпуса, смазать трос и стыки литолом и собрать дверь в обратном порядке.

Итак, мы выяснили, как устроены окна на ВАЗ 2107, а также как их полностью заменяют. Действуй!

Стеклоподъемники на ВАЗ-2107. Установка стеклоподъемника на ВАЗ-2107 своими руками

Стеклоподъемник с электроприводом — одно из самых полезных изобретений конца ХХ века.И если раньше подобные устройства устанавливались исключительно на дорогие иномарки, то теперь такая роскошь доступна даже владельцам старых ВАЗов. Однако если с подбором стеклоподъемника особых проблем нет, то при установке можно сильно запутаться. Итак, как правильно смонтировать окна на ВАЗ 2107? Об этом читайте в нашем рассказе.

Несколько слов о механизме устройства

В целом стеклоподъемник не такая уж сложная деталь, как кажется на первый взгляд.В его конструкцию входит всего несколько компонентов.

На фото № 1 (схема стеклоподъемника ВАЗ 2107) мы видим, что штатный стеклоподъемник состоит из таких конструктивных элементов как:

• 1,2 — ручка и накладка ручки стеклоподъемника. .
• 3 — розетка прибора.
• 4 — механизм подъема окон.
• 5 — ролики верхние.
• 6 — винты крепления прижимных пластин.
• 7 — тарелки.
• 8 — скоба опускного окна.
• 9 — стекло.
• 10 — трос.
• 11 — ролик нижний.
• 12 — болты.
• 13 — натяжной ролик.

Разновидности

На данный момент существует всего два типа окон для автомобилей:

Последний вариант является наиболее простым и востребованным среди владельцев отечественных автомобилей, а потому и наиболее востребованным на российском рынке. Тросовые стеклоподъемники представляют собой мотор с шестерней и катушкой.Последний наматывается специальным тросом, приводящим в движение верхний барабан. В свою очередь, он соединяется через прорези со штатным стеклоподъемником. Замена стеклоподъемника ВАЗ 2107 такого рода не требует особых навыков, знаний и знаний. Благодаря этому изменить этот механизм сможет даже начинающий автомобилист.

О конструкции устройства

Конструкция реечных аналогов существенно отличается от тросовых, а принцип их действия напоминает действие рулевой рейки в автомобиле.Этот тип стеклоподъемников легко перемещается подъемным механизмом, поэтому они больше подходят для работы с плотно закрытыми стеклами.

Как работают реечные электрические стеклоподъемники на ВАЗ 2107?

Что касается принципа работы данного устройства, то «Семерка» в этом плане практически ничем не отличается от других моделей семейства ВАЗ и других иномарок, где на электроприводе используются подъемные механизмы. А стеклоподъемники работают только при включенном зажигании в системе автомобиля.Если вынуть ключ из замка зажигания, то стекло можно будет только поднять.

Основную роль в работе механизма электрического стеклоподъемника играет контроллер. Именно это устройство закрывает все замки на дверях при включенной охранной сигнализации и автоматически закрывает все открытые окна, также выполняя функцию «доводчика».

Что самое интересное, по окончании работы контроллер совсем не поглощает энергию от аккумулятора, переходя в режим ожидания.При необходимости этот агрегат автоматически подает ток на механизм ESP.

Также указанное устройство контролирует работу редуктора, а именно отслеживает количество его оборотов. Благодаря этому аккумулятор практически не теряет энергию зря, а соответственно и заряда аккумулятора хватает на более длительную зарядку.

Кстати, в некоторых моделях электростеклоподъемников есть доводчик, управляющий только двумя окнами, а поскольку модель ВАЗ 2107 — четырехдверная, часто водители устанавливают контроллеры сразу на все 4 окна.Но опять же, все зависит от конкретной модели ESP.

Установка стеклоподъемника на ВАЗ 2107 — подготовка инструмента

В процессе работы нам потребуются такие материалы и инструменты как:

1. Крестовая и минусовая отвертка.
2. Торцевой ключ на 8 и 10 миллиметров.
3. Малярный скотч.
4. Кусок металлической проволоки длиной около 100 сантиметров.

Начало работы

Подготовив все необходимые инструменты, в первую очередь отключите массу на аккумуляторе.После того, как автомобиль полностью отключил электропитание, демонтируйте дверь и демонтируйте старый тросовый механизм. На его место установите новый. Сразу нужно убедиться в его работоспособности. Убедившись в исправности троса, подтяните гайки механизма и зафиксируйте проволокой. Это необходимо для того, чтобы во время установки кабель не запутался. Никакой практической пользы стеклоподъемнику провод не приносит, поэтому по окончании работ его можно снять. Также следует отметить, что трос устанавливается по следующему алгоритму: верхняя часть устройства идет к нижнему ролику, а нижняя — к верхнему ролику.

Как установить стеклоподъемники на WHA2107? Верхний валик нам не будет виден, поэтому, чтобы надеть на него трос, нужно произвести ряд кропотливых работ. Сначала на верхнем конце кабеля делается разомкнутая петля. Далее она поднимается через дверной проем к верхнему ролику, который нам пока недоступен. В этом случае, чтобы зацепить валик, нужно несколько раз переместить петлю в разные стороны, после чего затянуть. Так что можно качественно починить на месте.

На следующем этапе трос, который был успешно зацеплен за ролик, надевают на понижающую передачу, а затем сбоку, регулируя натяжение.Помните, что деталь нельзя затягивать слишком сильно, но и она не должна находиться в ослабленном, болтающемся положении. Как вы думаете, стеклоподъемники на ВАЗ 2107 установлены? Рано радоваться, господа!

Потом к стеклу крепится кабель. Если первый начинает издавать скрипящий звук, возможно, вам придется отрегулировать его снова. В этом случае ветви кабеля меняются местами — верхняя переносится вниз, а нижняя поднимается. В результате надоедливый писк должен исчезнуть.

На данном этапе установка стеклоподъемника на ВАЗ2107 успешно завершена. Теперь дело за мелочью: затянуть гайки натяжного ролика и кожуха, смазать трос и соединения литолом, собрать дверь в обратном порядке.

Итак, мы выяснили, как устроены стеклоподъемники на ВАЗ 2107, а также как их полностью заменяют. Дерзай!

p>

Найдите надежный, изготовленный на заказ и раздвижной стеклоподъемник lada

Если вы хотите купить высококачественный, индивидуальный и современный стеклоподъемник lada для своего автомобиля, не ищите ничего, кроме удивительной коллекции на Alibaba.com. Вы можете выбрать из широкого ассортимента стеклоподъемников lada , которые созданы специально для различных транспортных средств и обладают повышенной надежностью в любых погодных условиях. Эти стеклоподъемники lada демонстрируют уникальные особенности и сделаны из прочных материалов, чтобы защитить вас внутри вашего автомобиля.

стеклоподъемник lada — жизненно важные части вашего автомобиля, и вы не должны недооценивать важность их лучшего качества.Здесь вы можете не только выбрать из множества различных стеклоподъемников Lada , но и другие запасные части, которые могут иметь значение для ваших автомобилей. Покупатели могут заказать на сайте эти мощные и современные стеклоподъемники lada как по индивидуальным размерам, так и по цвету. Эти продукты продаются известными продавцами, которым доверяют, которые гарантируют качество и производительность одновременно.

Широкая коллекция стеклоподъемников lada на Alibaba.com сертифицированы ведущими органами управления, такими как ISO, CE, и доступны как с мощными, так и с прочными рамами для повышения прочности. Вы также можете найти стеклоподъемник lada , который может поместиться во все части вашего автомобиля, такие как боковые, задние или передние. Стекла стеклоподъемника lada устойчивы к ультрафиолетовому излучению, состоят из двухслойных акриловых пластин и других уникальных особенностей. Если вы ищете идеальный продукт для своего дома на колесах, седана или любых других автобусов, внедорожников или других транспортных средств, вы можете получить здесь всевозможные продукты.

Alibaba.com предлагает захватывающий ассортимент стеклоподъемников lada , которые позволят сэкономить ваши деньги и в то же время предоставить вам доступ к высококачественной продукции. Вы также можете размещать заказы OEM или ODM и индивидуальную упаковку для экспорта.

Как самостоятельно поставить окна на ВАЗ 2107

В этой статье в доступной форме и с использованием фото описано, как правильно поставить стеклоподъемники на ВАЗ 2107. Также описаны некоторые особенности регулировки отдельных электроагрегатов данной марки автомобиля.
Очень многие автовладельцы довольно часто сталкиваются с очень неприятной проблемой — затруднен подъем и опускание бокового стекла, особенно его подъем. При этом стеклоподъемник издает довольно неприятный характерный скрип.
Все это говорит о том, что механизм подъемника изношен и требует ремонта. А в некоторых случаях может потребоваться и замена.
В целях экономии этот ремонт с успехом можно провести своими руками. Для этого, помимо усидчивости и желания, необходимо знать устройство подъемного механизма и иметь надлежащие условия для выполнения работ.

ВАЗ 2107 Подъемник Подъемное устройство

1. Ручка подъемника стекла.
2. Облицовочная втулка с посадочной канавкой для ручки подъемника.
3. Головка ручки подъемника.
4. Звездчатый механизм подъема стекла.
5. Зажимы сверху.
6. Винт для крепления прижимных пластин.
7. Прижимные пластины.
8. Крепежные скобы для стекла.
9. Кабель.
10. Роликовое дно.
11. Болт и гайка крепления нижнего ролика.
12. Ролик натяжной.

Основное отличие конструкции подъемника ВАЗ 2107 от других моделей классики состоит в том, что в этом варианте подъемный механизм имеет четвертый дополнительный ролик для натяжения троса. Такое техническое решение возникло в результате того, что боковое стекло данной модели имеет прочную неразъемную конструкцию.
То есть нет, так называемого транспортного средства.

Разборка стёкол на ВАЗ 2107

Многие новички-ночные автомобилисты ставят задачу в тупик — как установить ВАЗ 2107.Для этого необходимо прежде всего научиться разбирать этот механизм.
Ниже приведена следующая инструкция, которая поможет вам в решении этой задачи.
Демонтаж производится в такой последовательности:

• В первую очередь необходимо опустить стекло вниз до упора.
• Далее нужно снять ручку стеклоподъемника. Для этого необходимо отсоединить стопорную разрезную шайбу, которая находится между ручкой и облицовочной втулкой.
  Эта процедура выполняется с помощью плоской отвертки, с помощью которой высушенные края шайбы перемещаются, а затем шайба выводится из зацепления.
• Затем удалите декоративную накладку на двери и тем самым получите доступ к технологическим работам в двери.
Ключ
• R10 отверните болт крепления натяжного ролика, но не до конца. Перемешиваем натяжной ролик, ослабляя натяжение троса.
• Снимите трос с роликов.
Ключ
• R8 откручивание гаек подъемного механизма. Их 3 штуки.
• Затем, через технологическое отверстие в двери, вынос механизма.

Примечание: Концы троса в том месте, где они входят в сам механизм, необходимо закрепить проволокой. Это очень поможет при установке подъемника.

Установка стеклоподъемников на ВАЗ 2107

Следует отметить, что автомобильная промышленность не стоит на месте и постоянно развивается. Талантливые инженеры нередко довольствуются техническими новинками.
К одной из таких новинок, до недавнего времени, был электропривод механизма подъема стекла.С появлением этого устройства у владельцев «семерки» очень остро встал вопрос, как установить 2107.
На сегодняшний день существует множество подобных устройств различных марок и марок, как отечественных, так и зарубежных производителей. Отечественными представителями агрегатов такого назначения являются, например, такие как Катран, Форвард и Гранат.
Однако при установке электроподъемника на ВАЗ 2107 возникает определенная проблема. Дело в том, что стекло у этой модели опускается по всей длине двери (поворотного вперед в этой конструкции нет) и для установки вышеупомянутых моделей лифтов очень мало места.
Выход из этой ситуации еще есть. «Семерка» вполне подходит для подъемника иностранного производства СПАЛ. В этом случае неплохо зарекомендовала себя модель Delux.
Конечно, цена на эту модель оставляет желать лучшего, но оно того стоит.
Установка следующим образом:

• Для начала необходимо внимательно изучить инструкцию.
• Затем для безопасности работы отсоедините провода от клемм АКБ.
• Далее необходимо стекло поднять до упора и закрепить скотчем.
• Затем снимите старый механический подъемник.
• Выберите место и, согласно инструкции, установите электродвигатель.
• Ставим кабель на штатное место.
• Далее необходимо подготовить посадочные отверстия для кнопок включения подъемника. Самыми удобными местами станут дверная ручка и панель приборов.
• В соответствии со схемой, приведенной в инструкции, подсоединить электрический трубопровод.
• Установите подключенные кнопки в свои места.

Замена. Далее необходимо подключить к клеммам аккумулятора необходимые провода и проверить работоспособность нового устройства.
Ниже представлено видео, которое позволит вам наглядно изучить некоторые проблемы, возникающие при установке подъемника.

Как отрегулировать паузы стеклоочистителей на ВАЗ 2107

Весь смысл данной регулировки — увеличить паузы в режимах работы пылесоса. При непрерывном режиме работы этого устройства пауза между волнами составляет 1 секунду.
В прерывистом режиме производится 4 меча и пауза между ними 4 секунды. Практика показывает, что в таких параметрах этого устройства нет особой необходимости.
Однако они могут привести к преждевременному износу деталей агрегата. Именно с целью увеличения срока службы механизма регулируется пауза дворника ВАЗ 2107.
Самым оптимальным вариантом очистителя считается следующий:

• Пауза между волнами в непрерывном режиме должна составлять 2 секунды.
• Количество тресков в прерывистом режиме — 2 раза.
• В прерывистом режиме пауза должна быть — 20 секунд.

Эти приспособления для регулировки также улучшают состояние лобового стекла. При минимальных паузах стекло не успевает намокнуть, а кисти работают практически по сухой поверхности.
В результате на стекле появляются окрашенные полосы и царапины. Увеличение паузы в режимах работы пылесоса позволит избежать этой проблемы.
Для того, чтобы можно было регулировать режимы работы пылесоса, необходимо внести некоторые изменения и дополнения в его электрическую схему. Например, если вы включите переменный резистор в цепь питания, то паузу можно обработать «вручную» и установить его значение по своему усмотрению.
Однако не все автомобилисты хорошо разбираются в электробайках и обладают необходимыми навыками для выполнения этих работ. В данном случае предлагается очень хорошее решение данной задачи.
Можно установить реле 63.3777. Предназначен для работы на автомобиле ВАЗ 2107.

Данное устройство имеет следующие преимущества:

• Реле позволяет изменять паузу между волнами щеток в диапазоне 1 — 70 секунд. Водитель самостоятельно определяет размер паузы в зависимости от степени загрязнения автомобильного стекла.
• При установке этого реле нет необходимости заменять проводку.
• Не нужно вносить никаких дополнений и изменений в дизайн передней панели автомобиля.
• Каждый продукт содержит подробные инструкции по установке и эксплуатации этого устройства. Следуя этой инструкции, водитель может самостоятельно установить реле и не прибегать к услугам сервисного центра.

В заключение отметим, что установка данного реле позволит не только увеличить срок службы механизма очистителя, но и сохранить в нормальном состоянии лобовое стекло и щетки. Это позволит вам расширить возможности использования различных тюнинговых услуг.

Установка стеклоподъемников на ВАЗ 2107. Установка стеклоподъемников. О конструкции устройства.

Каждый водитель бюджетного автомобиля хочет сделать его немного комфортнее. В основном это решение касается салона автомобиля, где только привлекают функциональность и удобство. В этой статье мы максимально подробно опишем, как установить и выпишем этот процесс.

Что может пригодиться при установке ESP?

Монтаж, схема электрических стеклоподъемников

В результате после охлаждения образуется тонкий слой беленого чугуна, который имеет высокую износостойкость и твердость.На переднем конце распределительной пристани он жестко закреплен на центральном болте ведомой звездочки. Распределительная насыпь включает пять опор в специальном корпусе 18, закрепленных на ГБЦ в девяти точках. Передающая ось распределительного вала имеет фланец 17, расположенный с постоянным поворотом в передних шейках опорного вала. Несъемный фланец крепится к корпусу подшипника распределительной насыпи двумя вилками с гайками.

Прежде всего необходимо приобрести набор различных устройств, в том числе: органы управления и исполнительный механизм.Заранее следует их количество и цена. Естественно, что, выбирая подъемники более качественные и эффективные, цена на них будет намного выше.

Условно можно выделить следующие типы электрических стеклоподъемников:

Смазка осуществляется на поверхностях, которые смываются с распределительной насыпи масляной артерии через центральную канавку подшипника вибросборника путем просверливания вала насыпи и дырка в кулачках и подшипниках шейха. Клапаны служат для периодического открытия и закрытия отверстий впускных и выпускных каналов, расположенных на головке блока цилиндров в ряд.Кроме того, выпускной клапан соответствует компоненту: хромоникелевое ковкое волокно из стали с улучшенным сопротивлением трению и теплопроводностью для отвода тепла от головки клапана к ее крышке рулевого управления, к головке из жаропрочной стали хромо- никель-марганец.

После того, как вы определились с типом стеклоподъемников, вы должны определиться с производителем. Для этого можно использовать различные тесты и обзоры, которых в Интернете довольно много.Различия в конструкции также имеют большое влияние на процесс установки, поскольку многие автомобили уже оснащены шасси для установки соответствующих устройств, в то время как другие необходимо будет переделать с внутренней стороны двери. Однако переделать фиксирующие детали несложно.

Впускной клапан изготовлен из хромоникелевой стали. Пружины прижимают клапан к седлу и не дают ему отсоединиться от тягового рычага. Пружины поддерживаются на нижних концах двумя опорными шайбами ​​52, а верхняя опорная пластина 42 пружин удерживается на штоке клапана двумя обжаренными буханками, которые имеют форму усеченного конуса.Колпаки рулевого управления 35 выполнены из чугуна, прижимаются к головке и при возможном падении имеют стопорные кольца. Отверстие в крышке определенно обрабатывается в комплекте с головкой блока цилиндров, что обеспечивает узкое разрешение диаметра отверстия и его точность по отношению к рабочим фаскам кресла и клапана.

Видео — Установка ЭСП на ВАЗ классику

Как установить электрические стеклоподъемники на ВАЗ 2110?

После выбора подходящих устройств можно приступать к установке окон на двери.Для этого автомобиль устанавливают на ровную открытую поверхность, где есть возможность широко открывать дверь, а аккумулятор снимают с «минусовой» клеммы аккумулятора.

Для уменьшения проникновения масла в камеру сгорания через узлы между втулкой и штоком клапана используются маслоуловители 40 из маслостойкой резины. Стулья клапанов изготовлены из специального чугуна и запрессованы в охлажденном состоянии на нагретую головку блока. Седла клапана обеспечивают необходимую силу для действия.ударные нагрузки. Стальные рычаги 44 передают на клапан кулачковое усилие распределительной насадки.

Рычаг одним концом опирается на сферическую головку регулировочного болта 50, а под пружинами 45, с другой стороны, который имеет специальный паз для дисконтного рычага на клапане, на его конце поддерживается. Регулировочный болт 50 будет вставлен во втулку, которая, в свою очередь, вставляется в головку блока цилиндров. Регулировочный болт останавливается на гайке. Здесь вы можете задать свои вопросы о нашей продукции.Если вы не нашли ответа на свой вопрос, заполните форму ниже. Следите за процессом установки ваших рамок.

• Разберите дверную панель и снимите старый механизм подъема и опускания. Для этого немного опустите стекло, а гаечным ключом открутите крепление зажима от механизма старого стеклоподъемника.

Внимание! При разборке окна будьте особенно осторожны, ведь не закрепленное стекло может упасть в нижнюю часть дверного полотна и разбиться.В этом случае дело может не ограничиваться установкой только окон.

Установка должна производиться в основном по отвесу и квадрату. Неправильная установка может привести к плохой работе деталей или нежелательному проникновению в стену. Для лучшего обслуживания руководство по установке фреймов доступно на странице загрузки в верхней части веб-сайта.

В случае каркаса: мы предлагаем повторять эту процедуру каждые 12 месяцев в городских или сельских районах и каждые 3 месяца в морских или промышленных районах.Регулярно очищайте направляющие скользящих рам, чтобы избежать накопления пыли, которая со временем может помешать хорошей работе шкивов. Эту операцию можно выполнить с помощью щетки с мягкой щетиной. Гарантия на 5 лет не распространяется на такие повреждения.

• Далее получается гайка, которая расположена вверху. Он предназначен для верхнего монтажа специальной направляющей. То же самое и с остальными направляющими, после чего старый механизм откручивается вместе с тросом.
• Набор проводов, которые входят в купленный комплект, нужно собрать в специальный жгут, который стыкуется. Два провода выведены под обшивку с внутренней стороны двери. В месте выхода провода из-под створки и в месте входа в дверь необходимо оставить определенный запас, который при открывании двери не даст порваться проводам. Однако такой приклад не должен допускать провисания проволоки, иначе она вылезет наружу и может повредиться в месте закрытия дверной щели.

Простой способ отличить правую или левую поворотную дверь.

• Представьте себя за входной дверью.
• Когда вы входите в комнату, если она открывается вправо, это правая дверь.
• Если открыть слева, это будет левая дверь.

Использование этого продукта не рекомендуется людям с лабиринтитом, головокружением или другими состояниями, связанными с нарушением равновесия.

Чтобы ваши алюминиевые детали оставались новыми и безупречно функционирующими, обратите внимание на следующие инструкции.Очистку дверей, окон или лестниц дома следует производить раствором воды и нейтрального моющего средства с помощью мягкой ткани или губки.

• Если кнопки управления стеклоподъемником планируется сделать на ручке двери, то третий провод также выводится на панель двери. В остальных случаях его тащат за панель к торпеде или под полом к ​​переключателю, расположенному между сиденьями.
• Теперь нужно отрезать часть защитной пленки, чтобы она не мешала работе электродвигателя.Через специальное отверстие в верхней части панели вставить привод со всеми установленными механизмами и закрепить на месте старого механического стеклоподъемника. Если стеклоподъемник установлен на задней двери, привод можно вставить через нижнее отверстие в углу.
• Соберите оставшиеся детали и подсоедините провода от жгута в соответствии со схемой электрических соединений. Определитесь с местом установки тумблера и установите его в нужном месте. В кнопки также вставляем специальные провода в соответствии со схемой подключения.
• После этого на аккумулятор надевается минусовая клемма и проверяется работа стеклоподъемника путем опускания и подъема стекла до упора. После этого зажим стекла затягивается и проводится необходимая регулировка механизма.
• Теперь соберите все дверные обшивки и надежно спрячьте провода там, где они выступают.

На этом установка электрики на ВАЗ завершена. Как видите, это совсем несложная процедура и требует от водителя базовых представлений о принципе работы опускающего устройства, а также минимальных знаний в чтении электрических цепей.Самостоятельное решение вопроса поможет вам существенно сэкономить на услугах мастеров автосервиса и даст вам небольшой опыт эксплуатации и обслуживания автомобиля.

Не используйте химические вещества или абразивные губки любого типа, так как они необратимо повреждают алюминий. 12-месячная гарантия не распространяется на такие повреждения. Если вы не решили свой вопрос, свяжитесь с нами, используя форму ниже. В зависимости от модели аэратора, загрязненный воздух выводится наружу либо по принципу «точка-точка», самостоятельно или постоянно.Эти системы подходят для любого типа среды обитания и эффективны, если их поток хорошо выбран.

Компоненты на выбор по объему

Обеспечивает оптимальную вентиляцию рамы и комфорт пассажиров. Устраняет вредное воздействие конденсата, вызывающего появление плесени из-за застоя влаги. Комплект выполнен в виде дискретной штанги, закрепленной на верхней направляющей окна или на коробке внутреннего демпфера качения. У этого стержня есть базовый регулятор, к которому можно приспособить аксессуар, известный как калибр, для уменьшения потока воздуха по мере необходимости.Этот комплект поставляется в сумке, включая винты и колпачки.

Стандартный передний стеклоподъемник ваз 2106 является элементом салона автомобиля и предназначен для доступа к воздушным массам в салоне и повышения комфортности автомобиля при совершении поездок различной продолжительности. Инисм со свежими окнами в салоне выходит на свежий воздух.

Конструкция системы достаточно проста: механизм стеклоподъемника ВАЗ-2106 состоит из троса стеклоподъемника, перемещающегося между жестко закрепленными роликами по строго определенному маршруту, ручки управления стеклоподъемниками и системы подъема стеклоподъемника. .

В шумной среде можно выбрать воздушно-акустическую модель, которая включает поглощающие элементы для улавливания шума снаружи. Для установки воздухозаборников требуется крепление к поперечному элементу окна; Сама полоска имеет размер 302 мм. Чтобы сделать канавку, проследите расположение стержня, расположенного на перекладине, из стороны в сторону с помощью деревянных фитилей на каждом конце дорожки. Лобзиком можно распилить древесину в пределах следа, соединив предварительно проделанные отверстия.

Видео «Установка электростеклоподъемников»

Сначала прикручивается внешний дефлектор.После того, как лист перевернут, регулятор потока вставляется в решетку воздухозаборника, которая затем навинчивается на внутреннюю поверхность листа. Отработанный воздух удаляется спереди с помощью одного или нескольких моторизованных аэраторов, расположенных в служебных помещениях.

У автомобилистов, эксплуатирующих «шестерку», иногда возникает вопрос о замене стеклоподъемника при неисправности его подъемного механизма. Рассмотрим, как установить стекло на ВАЗ 2106, чтобы не вызывать перекосов при перемещении троса с рамой переднего окна.

Замена стеклоподъемника «шестерка»

Как поставить стеклоподъемник на ВАЗ 2106? Процедура замены изделия следующая:

Аэратор может работать как прерывисто, так и постоянно. Это будет продолжаться с задержкой от 3 до 20 минут после выключения освещения. По такому же принципу могут быть оборудованы аэраторы, которые активируются автоматически, когда относительная влажность превышает предел, указанный на шкале из 4 пороговых значений.

Для обеспечения идеальной циркуляции воздуха между всеми частями необходимо открыть внутренние двери или небольшую встроенную решетку внизу.Гибкий шланг для интеграции компонентов установки между датчиками и резервуаром. Подключение солнечных коллекторов с использованием других труб не гарантирует правильного функционирования датчиков.

• Разбираем дверь, где необходимо установить стеклоподъемник взамен неисправного изделия;
• Демонтаж неисправного изделия начинается со снятия планки крепления стекла к тросу стеклоподъемника;
• Отводим трос в положение, не мешающее работе;
• Снять старый механизм стеклоподъемника ВАЗ 2106;
• Проверяем ролики на свободное вращение, в случае блокировки при вращении их нужно смазать литолом.

Важное дополнение:

Они оснащены двумя змеевиками, нижний из которых служит солнечным коллектором, а верхний котел — центральным отоплением. Эмалированный керамический слой защищает от коррозии горячей водой и бактерий. Дополнительная защита от коррозии обеспечивается магниевым анодом и работой змеевиков, которые быстро и равномерно нагревают воду. Водонагреватели изолированы пенополиуританом и экологически чистой внешней оболочкой.

Принадлежности для солнечной установки

Во время аварийной ситуации в гликолевой системе, кипящей на солнечной энергии, он восстанавливает жидкость, вытесненную из резервуаров паром.

Соединение предназначено для герметизации прохода солнечного канала через диафрагму, что означает наличие 2-х соединений, достаточных для герметизации прохода. необходимо предоставить 2 пакета.

1. Запрещается демонтировать скобу, фиксирующую кабель в бухте в собранном состоянии, иначе, если трос бухты будет скатываться с роликов при сворачивании бухты, подъемный механизм выйдет из строя и это будет затруднительно. восстановить его до прежнего состояния.

2. При разматывании кабеля для монтажных работ нельзя касаться защелки.

• Прикрепите окна к штатным соединениям на ВАЗ 2106 и пропустите трос на роликах согласно схеме установки;
• В районе корпусной части подъемного механизма трос должен перекрываться, т. Е. Его участок, выходящий из нижней части барабана, направлен на верхний опорный ролик, а из верхней части барабана — в ролик нижнего расположения;
• Натягиваем трос на ролики, для чего снизу ослабляем ролик, который подлежит регулировке, и натягиваем по прилагаемой схеме:

• Если размера троса не хватает, то нужно натянуть его на 2 ролика и освободить защелку — фиксатор и надеть на элементы ролика без провисания;
• После установки окна затяните трос без провисания, но без особого натяжения.Если запорное устройство не снимается, то теперь его можно разблокировать.
• При креплении ручек стеклоподъемника ВАЗ 2106 вращаем подъемный механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем окна, прикрепляем трос к штанге.

Порядок снятия и установки стеклоподъемника на ВАЗ 2106 можно посмотреть в видеоролике на нашем интернет-ресурсе.

Электроподъемник стекол «шестерка»

Установленные электрические стеклоподъемники на ВАЗ 2106 позволяют исключить поворот ручек стеклоподъемников при необходимости открыть лобовые стекла перед кабиной. Это также делает поездку более комфортной, позволяет не отвлекаться от процесса вождения.

Есть еще одно серьезное преимущество: при включении дополнительной электрической цепи в схеме установленной охранной сигнализации появляется возможность управления автоматикой при закрытых дверях автомобиля.

Многие автолюбители задаются вопросом, как поменять стекло на ВАЗ 2106 на аналогичный механизм, но с электроприводом. Объясняем, что в этой технологической операции нет ничего сложного, необходимо иметь элементарные навыки сантехники и уметь пользоваться инструментом.

Схема стеклоподъемника на ВАЗ 2106 электротехнического типа находится здесь:

Технические параметры стеклоподъемников

Обычно такие комплекты стеклоподъемников имеют следующие эксплуатационные характеристики:

• Напряжение номинальное — 12 В;
• Период опускания (подъема) — 5 секунд;
• Усилие, прилагаемое при операции — 120 Н;
• Ток потребления — не более 7.5 А;
• Межремонтный ресурс 30 000 циклов.

В таких системах предусмотрена превентивная защита от перегрева при экстремальных перегрузках более 1,5 секунд, т. Е. Электродвигатель системы отключен. Установка стеклоподъемника на ВАЗ 2106 производится на место предыдущего штатного изделия без дополнительных работ по интеграции этого устройства в электросистему автомобиля.

На такие окна ВАЗ 2106, цена на которые определена, предоставляется гарантия при эксплуатации, как правило, эти условия действуют 12 месяцев со дня покупки.

Наборы входят в следующий набор:

• Электростеклоподъемники на 2 передние двери,
• Комплект электропроводки
• Переключатели с символами, с подсветкой
• Крепежные изделия,
• Колпачок декоративный;
• Описание сборочного механизма.

Facebook

Твиттер

В контакте с

Google+

Авто / Мото

Как заменить или установить электростеклоподъемники на «шестерку»? Установка стеклоподъемников своими руками.

Одна из главных проблем комфорта всех автомобилей ВАЗ — отсутствие стеклоподъемников. Примерно до 2000-х годов все автомобили этой марки выпускались со штатными ручными электростеклоподъемниками, которые постепенно начали переделывать и переделывать в электрические. В этой статье вы узнаете, какие есть стеклоподъемники на ВАЗ 2107 и 2110, из чего они состоят и как их установить?

Типы и конструкции окон ВАЗ

ВАЗ 2107, который начали выпускать примерно в конце 80-х годов прошлого века, всегда с завода комплектовался ручным приводом стеклоподъемников.Доработка старого устройства подъема и опускания стекол всегда производилась автовладельцами собственными силами. Для этого был куплен специальный комплект, который уже изготовлен заводом и установлен на место ручного привода.

В ВАЗ 2110 такое устройство стали регулярно ставить с завода, однако старые модели, выпускавшиеся еще в 90-х годах, по-прежнему имели ручной привод, легко заменяемый на электрический.

Тип механизма позволяет разделить все окна на несколько типов.К примеру, на «Жигулях» самым распространенным стал стоечный стеклоподъемник. Основным их недостатком можно считать необходимость постоянной смазки. Дело в том, что иногда шестерни механизма были изготовлены из пластикового материала, который быстро изнашивался и выводил из строя весь механизм.

Однако реечные окна имеют ряд преимуществ. К ним можно отнести: низкий уровень шума при работе, отсутствие перекосов, так как стекло фиксируется ровно, а значит закрывается плотно.

Другой тип электрического стеклоподъемника — тросовый. Главной его особенностью можно считать высокую ремонтопригодность, что, как ни странно, связано с частыми поломками такого привода. Подъем и опускание стекла осуществляется с помощью троса с довольно медленной скоростью. Это связано со слабыми свойствами привода, который с трудом преодолевает сопротивление уплотнительной резинки. Часто бывает, что мотор просто перегревается и выходит из строя.

Для кабельного окна любой перекос стекла вообще нежелателен.Это связано с тем, что перекос приводит к большим нагрузкам на пластмассовый шестеренчатый механизм. В связи с этим он также коробится и ломается, снимая механизм и работает полностью.

Стеклоподъемники последнего типа стали использовать только на ВАЗ 2110. Это рычажное устройство, состоящее из двух больших шестерен, один рычаг которых закреплен на стеклянной тележке с помощью петель. Когда вы включаете электропривод, он воздействует на шестерни, и они перемещают рычаги, поднимающие или опускающие стекло.

Достоинством такого устройства можно смело считать малые габариты и простоту конструкции всего привода.Он занимает очень мало места, что облегчает его установку. Однако у этой конструкции есть недостатки. Во-первых, при выполнении такой тяжелой работы электродвигатель потребляет большое количество энергии, что может привести к быстрой разрядке аккумулятора. Во-вторых, это невысокая скорость, хотя современные накопители уже лишены такого недостатка, который делает такие окна наиболее удобными.

Установка стеклоподъемников своими руками на ВАЗ 2107

После того, как вы решили заменить стандартные ручные стеклоподъемники на электрические, самое время определиться с их типом.Плюсы и минусы всех конструкций были рассмотрены выше, следует знать, что цена комплекта напрямую зависит от быстродействия окна, его качества и надежности. Итак, можно сделать вывод, что самым дешевым будет считаться тросовый, а самым дорогим — рычажный.

Чтобы не возникало сложностей при установке комплекта, старайтесь подбирать его конкретно под свою машину. Продавцы магазина покажут и расскажут обо всех доступных пакетах, поэтому вы всегда можете воспользоваться их советом при выборе.

После того, как вы все выбрали, самое время установить все части комплекта. Чаще всего он состоит из исполнительного механизма — электропривода, подъемно-опускного механизма, а также проводов и органа управления. Определитесь с расположением кнопок электрического стеклоподъемника. Они должны находиться в таком месте, чтобы опускание и подъем не отвлекало вас от вождения. Для большего комфорта рекомендуем делать самому.

Перед установкой стеклоподъемников обязательно отключите аккумулятор от бортовой сети автомобиля.

Разобрать дверную карту и демонтировать все компоненты старого окна. Установите новый механизм в соответствии с инструкциями производителя и проложите провода к источнику питания и органам управления. После этого подключаем аккумулятор и проверяем работу стеклоподъемника. При необходимости внесите соответствующие корректировки и только после этого собирайте дверную карту. Проделайте те же операции для второй двери.

На этом установка электрического стеклоподъемника на VA 2107 и 2110 завершена.Как видите, это не сложная процедура, которую можно выполнить в обычном гараже. Достаточно иметь небольшой багаж инструментов и иметь минимальное понимание работы окна.

Видео — Как установить стеклоподъемники на ВАЗ 2107

Электростеклоподъемники несложно установить в автомобиле, где они не предусмотрены производителем. Для установки нам потребуются — комплект электростеклоподъемников (далее ЭСП) и отвертка с разными насадками.

В комплект ESP входят все необходимые запчасти для установки — проводка, заглушки, кнопки, застежки, резиновые тросы для протяжки проводки внутри двери. Если в вашем комплекте чего-то не хватает, вам необходимо приобрести его отдельно. Отсоединяем аккумулятор (аккумулятор) или отдельно отключаем цепь питания прикуривателя и подсветку внутри автомобиля (панель приборов, кнопки). Полностью снимаем внутреннюю обшивку двери автомобиля (дверную карту).

Закрепляем стекло скотчем на верхней стойке двери автомобиля, так как следующим шагом будет снятие штатного окна, ручки и внутреннего механизма поворота стекла.Крепим прочно на таком уровне, чтобы был доступ к снятию, а затем установке оконного механизма. Берем отвертку и откручиваем болты, соединяющие стекло двери и оконный механизм, снимаем направляющую этого механизма, накручиваем нижнюю, а затем верхнюю гайки. Откручиваем гайки поворотной ручки. Осторожно отсоедините весь механизм и снимите его, используя нижний штифт направляющей (слегка поддев отверткой) через отверстие в дверце. Механизм разобран.

Приступаем к установке ESP. Установим его в те же отверстия, где было старое окно. Вставляем весь механизм в дверную карту в уже собранном виде (инструкция по сборке ППС прилагается), осторожно опускаем стекло в положение «открыто». В отверстие, куда ранее монтировалась средняя часть демонтированного окна, закрепляем нижнюю часть пенополистирола. Закручиваем болты. Механизм EPS будет исправлен.

Далее необходимо соединить крепления на рычажной системе с креплением на стекле.Подав напряжение от автомобильного аккумулятора на контакты мотора электрического стеклоподъемника, дополнительно совмещаем механизм ЭПС с планкой на стекле. Соединяем их болтами, которые идут в комплекте. Детали трения должны быть хорошо смазаны. Провода изолировать.

Ручное крепление завершено. Далее следует работа с электриком. Прокладываем трассу проводов от двери до места крепления кнопок. Место для кнопок выбираем сами, можно врезать в любом месте машины.Наиболее удобны места возле руля, на двери или возле ручника. Сложнее всего проложить проводку от стойки двери до панели приборов. В стойке есть небольшие запасные дырочки, и протягиваем через них. Берем провод сечением не менее 1 кв. мм Прокладываем проводку так, чтобы она ничего не касалась, особенно движущихся деталей, и самого механизма ESP. Питание для ЭПС берут от прикуривателя. Электрические подключения производим следующим образом.

Собрав вышеуказанную схему, подключаем аккумулятор и проверяем, насколько правильно вы все выполнили.Включаем зажигание и габаритные огни, проверяем, правильно ли работает подсветка кнопок ESP. Если кнопки не загораются, необходимо поменять местами провода на контактах кнопок в гнездах 3 и 6 на рисунке. Проверяйте работу непосредственно ESP. Стекло должно опускаться и подниматься легко и плавно, без скачков и прыжков, не должно выходить из направляющих штифтов. Дополнительно, чтобы стекло было еще легче скользить, герметик можно слегка смазать силиконовой смазкой. Заменяем обшивку двери.

Чтобы предотвратить случайное открытие или закрытие окна автомобиля на дороге в случае неисправности ESP, мы рекомендуем иметь ручку для экстренной помощи, входящую в комплект для установки. Установка ESP завершена. Приятного вам использования!

Окна в любой машине должны быть в хорошем состоянии, даже если используются очень редко. С завода на ВАЗ-2107 устанавливаются канатные тали, которые приводятся в действие вручную. Если на машине установлен электропривод, это уже говорит о том, что доработка была произведена автовладельцем.В этой статье мы рассмотрим вопрос, как самостоятельно заменить электрический стеклоподъемник на «семерку».

Особенности конструкции

Большинство владельцев седьмой модели нового поколения уверены, что процесс замены окна несколько усложняется. Это связано с тем, что стекло соединяется с опорами и кабелем не в одном, а в 2-х местах. Это решение потребовало добавления еще одного видео. Сейчас их используют 4 (три для направления, один для натяжения).

Самостоятельно произвести замену простыми инструментами вполне возможно:

1. Ключи (8, 10).
2. Отвертка Phillips.

Пошаговая последовательность замены передней двери

Для установки нового стеклоподъемника необходимо предварительно демонтировать старый механизм.

Подготовительные работы:

1. Снимите три болта, которыми ручка крепится к двери.
2. Снимите ручку.
3. Снять обшивку с двери.

Перед разборкой заводского подъемника обвяжите проволокой два ответвления.

Это нужно для того, чтобы трос не вылетал из пазов в барабане, и механизм можно было использовать повторно.

Структурный демонтаж осуществляется следующим образом:

1. Опустите стекло на один оборот ручки стеклоподъемника, чтобы через технологические дверные проемы можно было добраться до замка с тросиком и опор для стекла.
2. Один крепежный винт необходимо полностью выкрутить, а другой слегка ослабить на кронштейне, крепящем кабель к выступу подшипника.Выведи его.
3. Поднимите стекло в самое верхнее положение и закрепите его обычной отверткой. Для этого можно использовать другие подручные средства.
4. Возьмите ключ на 10 и слегка ослабьте гайку, фиксирующую натяжной ролик. Он расположен по центру под дверью.
5. Снимите трос с натяжителя и трех направляющих катушек.
6. Отверните три гайки, которыми стеклоподъемник крепится к двери.
7. Открутите 2 гайки крепления направляющей канавки и сдвиньте ее вправо.
8. Завершающий этап — демонтаж окна от двери.

После снятия механизма вы можете проверить, как вращаются ролики.

Установка нового стеклоподъемника

В новом механизме обязательно должен быть кронштейн, фиксирующий две ветви тросов. Его нельзя снимать до завершения полной установки.

В целом процесс установки выглядит следующим образом:

1. Установка и фиксация корпуса на «своем» месте.
2. Прокладка тросов вокруг роликов.
3. Крепление стеклянных скоб с помощью кабеля. Крепится саморезами с помощью 2-х скоб.
4. Установка направляющего паза.
5. Натяжение троса.
6. Теперь снимается скоба, фиксирующая ответвления кабеля.
7. Установка обшивки дверей и ручек.

Через опору качения можно провести кабель вокруг роликов двумя способами (верхним или нижним). Если ход проходит через нижний ролик, то трос направляется следующим образом:

1. Левая роликовая направляющая (нижняя).
2. Левая направляющая опора (вверху).
3. Центральная натяжная катушка (нижняя).
4. Направляющий элемент вверху справа.

Если вы заменяете передний электрический стеклоподъемник, то через верхний змеевик можно обойти в обратном порядке.

Процесс натяжения:

1. Опустите стекло в нижнее положение.
2. Полностью поверните ручку в направлении опускания стекла.
3. Отрегулируйте натяжение троса, перемещая нужный ролик.
4. Зажмите болт крепления ролика.

Обратите внимание, что растяжка должна быть чувствительной. Кабель тянуть не следует, но и свисать тоже не стоит.

Основная задача электрического стеклоподъемника — опускать и поднимать окна, когда это необходимо водителю. В самых первых автомобилях был установлен простой и надежный механизм, работающий за счет ручки, которую нужно было вращать.

Основным недостатком данного технического решения было время, необходимое для открытия окна до нужного уровня.Мало того, ручки часто выходили из строя, из-за чего приходилось ездить с открытыми или закрытыми окнами.

Но ничего не стоит на месте. Технологии стремительно развиваются, особенно автомобильная. Неудивительно, что сейчас электрические стеклоподъемники устанавливаются практически во всех автомобилях. Механические аналоги можно найти только в самых дешевых моделях.

Электрические стеклоподъемники дают водителю возможность испытать совершенно новый уровень комфорта от использования возможностей своего автомобиля. Они обладают множеством полезных функций и работают на основе различных технологических решений, что во многом влияет на их эффективность и надежность.

Если говорить о самой полезной функции электростеклоподъемников, то — это, конечно же, автоматическая доработка стекол. Представьте, что вы забыли закрыть окно машины, потому что бросились в банк, на работу или в больницу. В этом случае стеклоподъемник позаботится о сохранности вашего имущества.

Сами очки станут в закрытом положении после включения будильника. Таким образом, доводчик защитит машину от возможных несанкционированных атак третьих лиц.

Электрические стеклоподъемники

Устройство

В большинстве случаев электрические стеклоподъемники устанавливаются внутри дверей. Некоторые автопроизводители идут на эксперименты и монтируют стеклоподъемники, например, в специальные подрамники. Их также можно закрепить непосредственно на корпусе.

Конструкция стандартного электрического стеклоподъемника состоит из следующих элементов:

• Блок управления стеклоподъемником,
• привод
• лифт.

Блок управления обычно состоит из ключа и микросхемы.Нажимая, водитель регулирует, сколько ему нужно, чтобы открыть окно. Привод состоит из нескольких элементов. Первый — это электрический двигатель. Второй — червячно-зубчатая передача.

Все три конструктивных элемента находятся в одном блоке. Привод создает необходимую силу, которая передается на подъемник, который, в свою очередь, опускает или поднимает стекло. Наличие червячной передачи в конструкции стеклоподъемника исключает несанкционированное открывание окон.

Внимание! В червячном механизме вращение передается от червяка к колесу.Если приложить силу для выполнения противоположного действия, замок включится.

Типы подъемных механизмов стеклоподъемников

Подъемный механизм в электрическом стеклоподъемнике поднимает и опускает стекло по требованию автовладельца. Сейчас в автомобилестроении чаще всего используются три основных конструкции:

Стоит признать, что каждый из перечисленных механизмов представляет собой определенную ветвь развития автомобильной конструкции.Высокая конкуренция между ведущими производителями вынуждает их улучшать каждый тип стеклоподъемников, чтобы обеспечить водителю больший комфорт во время работы и повышенную безопасность.

Каждый тип подъемного механизма имеет свои достоинства и недостатки. Возьмем, к примеру, реечный стеклоподъемник. В первую очередь такая конструкция славится своей прочностью. В его основе лежит электродвигатель, который передает вращательное движение от электродвигателя на шестерни. Результат — поступательное движение рельсов.

Если сравнить реечный электрический стеклоподъемник с тросом, то первый обеспечивает гораздо более высокую скорость подъема и опускания стекла. Также отметим низкий уровень шума.

К сожалению, без изъянов не обойтись, несмотря на очевидные преимущества, реечные электрические стеклоподъемники требуют периодической смазки. Дело в том, что при работе на шестерни слишком большая нагрузка. При отсутствии смазки они стираются и выходят из строя.

Некоторые производители автомобилей, желая сэкономить, делают пластиковые шестерни в стеклоподъемниках.Это напрямую влияет на срок службы устройства.

Важно! Реечные окна имеют большие размеры.

Кабель стеклоподъемников Отличный ремонт. Запчасти к ним есть практически в любом магазине. К тому же простота конструкции позволяет каждому водителю справиться с ремонтными работами.

Главный недостаток реечных окон — быстрый износ кабеля. Со временем она растягивается. К тому же пластиковые направляющие обладают не очень высокой прочностью.Электродвигатель, в свою очередь, быстро перегревается.

Электростеклоподъемник

при этом сохраняет высокую надежность и имеет небольшие габариты. Работа всего механизма осуществляется за счет компактного электродвигателя.

Электродвигатель обеспечивает зубчатое вращение. Она, в свою очередь, передает статистическое усилие на кредитное плечо. Они создают движение, которое опускает или поднимает стакан.

Главный недостаток такого механизма заключается в неравномерности подъема и опускания стекла.Проще говоря, все происходит рывками. Сначала подъем быстрый, к середине замедляется, а в самой высокой точке почти не движется.

Внимание! По желобам перемещается любое стекло, независимо от типа механизма. Они встроены в оконные рамы. Внутри двери есть специальные направляющие.

Импульсные и обычные

Электрические стеклоподъемники

также можно разделить на два типа: импульсные и обычные. Первые работают в импульсном и нормальном режимах. Разница между ними заключается в следующем: в первом варианте одно нажатие полностью опускает или полностью поднимает стекло; во втором этот процесс происходит постепенно.

Импульсные электрические стеклоподъемники в большинстве случаев оснащены пятипозиционными клавишами. Они позволяют выбрать положение стекла, встроенного в программную оболочку оборудования. Обычно это две позиции вверху и две позиции внизу. Первый — нормальный режим, второй — импульсный.

Установка стеклоподъемников

Если у вас остались механические стеклоподъемники, вы можете заменить их электрическими по более чем доступной цене.Цена установочного комплекта во многом зависит от сложности механизма, на котором работает система.

Рычажные и реечные механизмы — самые дорогие. Кабельные устройства намного дешевле. В среднем качественный комплект можно приобрести за 2-3 тысячи рублей.

После покупки у вас будет два варианта: пойти в сервисный центр и оплатить установку или сделать это самому. Во втором случае можно сэкономить. К счастью, установка электростеклоподъемников — не особо сложный технический процесс, который под силу каждому автомобилисту.

Важно! Как пример установка выполняется на автомобиль ВАЗ 2109.

Разборка

Работы по установке стеклоподъемников начинаются с демонтажа старой системы, процесс состоит из следующих этапов:

1. Отсоединить массу. Если такой кнопки нет, отсоедините отрицательный провод от аккумулятора.
2. Снять обшивку двери.
3. Установите стекло так, чтобы был свободный доступ к крепежным болтам.Крепление можно произвести обычным скотчем.
4. Снимите болты, удерживающие стекло.
5. Заверните направляющую гайку. Возле ручки будут еще три гайки, их тоже нужно открутить.
6. Выньте механизм из двери.

После выполнения этих шагов можно приступать к установке новой системы.

Установка

Главный плюс самостоятельной установки стеклоподъемника — это отсутствие необходимости что-либо сверлить или паять.Для этого вполне подходит стандартная посадочная площадка штатного механизма. Процесс состоит из следующих шагов:

1. Соберите стеклоподъемник и поместите его в самое большое отверстие в двери.
2. В центральной части двери несколько проемов. Они должны включать шпильки стеклоподъемников.
3. Вверните и затяните гайки на шпильках.
4. Совместите крепления стеклоподъемника и стекла.
5. Включите механизм, а затем поднимите сиденье к стеклу.
6. Совместите монтажные отверстия шины и узла. Закрепите получившуюся конструкцию.

По окончании установки электрического стеклоподъемника все детали необходимо тщательно смазать.

Подключить проводку

Сначала измерьте длину от мотора стеклоподъемника до кнопок на передней панели. Далее протяжкой протяните проводку в стойку и под панель. Для этого подойдет простой провод .. Сделайте на конце петлю, и с ее помощью протяните проводку по каналам.

Важно! Сечение проводов не может быть меньше одного квадратного миллиметра.

Самый простой и эффективный способ подключить провода электрического стеклоподъемника к прикуривателю. Некоторые автомобильные эксперты рекомендуют подключаться напрямую к аккумулятору, так как это обеспечивает более стабильную работу. Но реализовать это технически сложнее.

После завершения всех работ нужно снова установить дверную обшивку. Получившиеся отверстия закрываем декоративными заглушками.Клеммы аккумулятора подключаются в самом конце. Перед выходом на трек оборудование проходит тестирование.

Неисправности и ремонт

Условно все проблемы со стеклоподъемниками можно разделить на две группы: электрические и механические. Диагностику лучше всего начинать с проверки предохранителя. Товар из первой группы. Если ее целостность нарушена, то деталь необходимо заменить. В противном случае измерьте напряжение на выводах. Если нет, проверьте проводку.

Важно! Повреждение может быть в реле или блоке управления.

Если стекло закрывается сразу после открытия, очистите контакты кнопки, отвечающей за открытие. При необходимости замените механизм. После проверки силы тока можно приступать к поиску механической неисправности.

Самая частая причина неисправности двигателя — заедание и падение щеток. Чтобы проверить эту гипотезу, поверните ключ зажигания и нажмите кнопку электрического стеклоподъемника. В этом случае нужно слегка постучать в дверь.Если после этой манипуляции очки поднимаются или опускаются, то причина неисправности в моторе.

Снимите кожух с двигателем и снимите ротор. Далее нужно удалить нагар, который при работе стеклоподъемника возник в системе. Для его удаления используйте наждачную бумагу.

Важно! Иногда механизм просто заедает. При этом слышно отчетливое рычание. В этом случае нужно заменить пластиковую шестерню в устройстве электрического стеклоподъемника.

Сводка

Есть много разновидностей стеклоподъемников.У каждого из них есть свои достоинства и недостатки. К достоинствам каждой конструкции можно отнести простоту в установке и ремонте.

Если окно не снимается для замены, то во избежание схода троса с направляющих пазов барабана провязываем две ветви троса проволокой в ​​месте, указанном стрелками.

Снятие стеклоподъемника передней двери автомобиля ваз 2107
1. Готовим автомобиль ВАЗ 2107 к эксплуатации (см. «Подготовка автомобиля ВАЗ 2107 к ТО и ремонту»).
2. Снимите планки зажима троса и опустите стекло до упора (см. «Опускание стекла передней двери ВАЗ 2107»).
3. Торцевым ключом на 10 мм ослабьте затяжку болта крепления натяжного ролика, сместите натяжной ролик и снимите трос с ролика.

4. Снимите трос электрического стеклоподъемника с трех других роликов.

5. С помощью торцевого ключа на 8 мм или гаечного ключа открутите три гайки крепления оконного механизма.

6.Подняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери.

Установка стеклоподъемника передней двери на автомобиль ваз 2107
1. Смажьте трос электрического стеклоподъемника консистентной смазкой.
2. Монтаж окна производится в обратной последовательности. Перед регулировкой натяжения троса развязываем провод, фиксирующий трос.
3. Перемещая ролик натягиваем трос и проверяем плавность работы привода.

Стеклоподъемник передней двери ваз 2107
1 — оконная ручка; 2 — облицовка с фиксатором; 3 — розетка; 4 — механизм стеклоподъемника; 5 — роликовый кронштейн;
6 — винт; 7 — пластина кабельного зажима; 8 — скоба; 9 — стекло; 10 — трос; 11 — ролик нижний; 12 — болт; 13 — натяжной ролик

Lada Riva, наконец, больше не существует

Lada Riva печально известна своим российским наследием и статусом Top Gear ведущего Джереми Кларксона как «худшего автомобиля в мире».«Но Lada заботится о том, чтобы Riva больше не появлялась: производство почтенного седана — возможно, похожего на российский Ford Crown Victoria — наконец прекратилось в понедельник.

В зависимости от того, с какой стороны вы на него посмотрите, Riva производилась 30, 42 или 46 лет: Riva начала производство в 1982 году, но в значительной степени основана на позднем ВАЗ-2101 1970 года. ВАЗ, в свою очередь, во многом основан на Fiat 124. седан, производство которого началось в 1966 году. Не менее сложно выяснить, как именно был назван автомобиль: за время своего существования автомобиль имел много разных названий.Внутри страны он назывался ВАЗ-2105 и ВАЗ-2107, в зависимости от уровня отделки салона, а 2107 назывался «семёрка» или семёрка на русском языке. 2105 также породила версию универсал, получившую название ВАЗ-2104, производство которой также будет прекращено к концу года.

Неудивительно, что этот шаг происходит: в то время как Ladas пользовались скромным успехом как в Европе, так и в Советском Союзе во время своего расцвета, автомобиль был снят с европейских рынков в конце 1990-х годов из-за проблем с безопасностью и выбросами, а сегодня Покупатели Lada предпочитают более новые модели, такие как Granta, модель, разработанная совместно с Renault.
