Реле электроусилителя руля Лада Калина: фото где находится
Автомобиль: Лада Калина.
Спрашивает: Сашка.
Суть вопроса: предохранитель или реле электроусилителя стоит на Лада Калина?
Добрый день. На панели приборов загорелся значок электроусилителя руля. В вашем материале про датчик скорости, написано, что если нет сигнала с датчика происходит такая поломка. Но у меня спидометр показывает как надо, проверял специально по GPS телефона. Небольшая погрешность присутствует и всё.
Подскажите, у нас установлен предохранитель или реле электроусилителя руля? Где это искать?
Ответ на ваш вопрос — в калине на электроусилитель руля есть и реле и предохранитель.
- Предохранитель находится в монтажном блоке.
- Реле внутри самого устройства.
Собственно, реле электроусилителя руля находится в блоке управления, расположенном под колонкой. Чтобы добраться к нему, потребуется разобрать весь узел.
Расположение предохранителя
Предохранитель находится в монтажном блоке в котором установлены предохранители и реле Калины. Доступ к монтажному блоку предохранителей открывается из салона, с левой стороны от рулевого колеса.
- Открываем пластиковую крышку, расположенную сразу под переключателями управления световыми приборами.
Получаем доступ к блоку предохранителей.
- Находим предохранитель (F5 — 25А), извлекаем его и осматриваем. В идеале проверить его на пробой мультиметром.
Предохранитель усилителя руля.
Если на корпусе заметны повреждения, вызванные перегревом, то элемент необходимо заменить.
Об ЭУР
На Калине довольно «лёгкий» руль, из-за этого возникают проблемы с управляемостью.
Усилитель отключается на скорости больше 40 км/час.
Реле электроусилителя руля калина где находится
Монтажный блок предохранителей Лада Калина расположен в салоне, с левой стороны, под крышкой, где расположены переключатели управления световыми приборами. Если у вас что либо не работает по части электрики, то рекомендую сначала проверить все предохранители, отвечающие за ту или иную цепь питания, в большинстве случаев виной всему является сгоревший предохранитель, а уже потом искать проблему в самих узлах.
Прилагаем фотографии блока предохранителей Лада Калина, которые устанавливались на Калину в последнее время:
Итак, рассмотрим какие предохранители и реле за что отвечают в нашей Калине.
Цепи, защищаемые плавкими предохранителями
F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов
F2 — стеклоподъемники
F3 — выключатель аварийной сигнализации
F4 — Стеклоочиститель
F5 — Отопитель, блок управления электроусилителем
F6 — Звуковой сигнал
F7 — Комбинация приборов, освещение салона
F8 — обогрев заднего стекла
F9 — Габаритные огни (правые)
F10 — Габаритные огни (левые)
F11 — Блок управления иммобилизатором
F12 — Ближний свет (правый)
F13 — Ближний свет (левый)
F27 — блок управления электроусилителем (большой красного цвета 50 A)
F28 — блок управления системой ABS ( в данном случае пустое место, так как ABS не установлено)
F14 — Дальний свет (правый)
F15 — Дальний свет (левый)
F16, F17 — Противотуманные фары
F19 — АБС
F20 — прикуриватель
F21 — Блокировка заднего хода
F22 — Блок управления электропакетом
F23, F24, F25 — резерв
F26 — АБС
Назначение установленных в блоке реле:
K1 — омыватель фар
K2 — включение цепи стеклоподъемников
K3 — включение стартера
K4 — дополнительное (реле зажигания)
K5 — указатели поворотов и аварийной сигнализации
K6 — омыватель и очиститель ветрового стекла
K7 — дальний свет
K8 — звуковой сигнал
K9 — передние противотуманные фары
K10 — обогрев заднего стекла
K11 — обогрев передних сидений
K12 — резервное
Обратите внимание, что все предохранители окрашены в различные цвета в зависимости от силы тока (А), на которую они рассчитаны — важно соблюдать эти значения во избежание короткого замыкания.
Для замены используйте пинцеты, которые вставлены в монтажном блоке.
На Калинах устанавливались два типа монтажных блоков, рассмотрим каждый из них:
Впервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.
Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.
Причины отключения
Основная причина кроется в электроусилителе руля.
- неисправность датчика скорости;
- неисправность датчика крутящего момента;
- скорость превышает 60 км/ч;
- частота оборотов двигателя меньше 400 в минуту;
- сбой в блоке управления;
- плохо припаянные контакты;
- недостаточное напряжение.
Программное отключение
- Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
- Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.
При значении меньше 400 оборотов в минуту, он не активен.Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.
Неисправности электроусилителя
В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.
Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.
Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями.
Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.
Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).
Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.
Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.
Диагностический сканер
Чтобы не гадать о причине неисправности электроусилитель руля, можно подключиться к диагностическому порту. Есть два варианта, либо купить сканер с монитором, либо через кабель подключиться к ноутбуку, скачав на устройство предварительно софт.
Второй вариант дешевле и предпочтительнее, так как дает полную информацию о Вашем автомобиле.
Коды ошибок можно найти в интернете.
Блок предохранителей
Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.
Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.
В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.
Лада Калина реле электроусилителя руля где находится
Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Лада Калина реле электроусилителя руля где находится», для этого не требуется регистрация.
Также просим сообщить вас если возникнут проблемы с проигрыванием видео.
на продажу взял калину?
26.04.2017 — 10:31 Dirolos63
болт на замке теперь только высверливать?
20.04.2017 — 13:23 ЕВГЕН Д
Выложи видео замены ремня грм и роликов на приоре .
28.03.2017 — 15:59 Гоша Вахромеев
Оч полезное видео как раз предстоит. Спасибо
23.03.2017 — 20:02 Денис Шашков
А руль выровнять относительно колёс?
Сергей подскажите пожалуйста, покупаю LADA Priora, 2009 года есть 2 варианта с ЭУР и ГУР что выбрать? Спасибо.
17.02.2017 — 06:50 Олег Маловичко
калина 2010 без гидро усилителя. можно ли поставить на неё гидро усилителя.
14.02.2017 — 02:28 Turgut Guseinov
подскажи пожалуйста у меня ЭУР конечно уже умер. Можно ли поставить ГУР. А за это видео большое спасибо.
29.01.2017 — 10:31 Владимир Семяшкин
Спасибо Хочу поменять ЭУР, стук и бряк-достали. Мелкий ремонт, надолго не поможет. Так уже езжу 9 год.
Всё по замене понятно. Буду менять. По скольку, машина меня устраивает.
23.01.2017 — 19:59 НЕЗНАКОМЫЙ ЧЕЧЕНЕЦ
Доброе времени суток А эти два ЭУР что у тебя там они же ведь от разных производителей и совсем не одинаковые. Разве разъёмы совпадают? Тот что стоял я так понял Махачкалинский а этот новый что то я в первые вижу. Здесь у нас в Грозном мне предлагали от калины с двумя разъёмами а у меня стоит точнее стоял с четырьмя. Так я и не решился брать так как побоялся заморочек с проводкой. Интересно где его брали и сколько он сейчас стоит. помоги мне в этом будь другом
вот у меня на приоре вот такая проблема . Короче выхожу на работу, сажусь в машину завожу ее, прогреваю, начинаю трогаться и отключается ЭУР и только к концу вечера он у меня вроде не прирабатывается. Решил проверить зарядку и вот что получилось:при заведенном двигателе 13. 9, с печкой 13. 7, с габаритами и печкой 13. 5, с ближ . светом и с печкой и габаритами 13. 3 и все вместе и дальний вообще 13, я вот думаю что эур из-за этого и отключается, так как ему не хватает питание, думаю что то у меня с генератором, подскажите кто знает.
Реле электроусилителя руля калина где находится – Telegraph
Замена блока управления электроусилителем руля
=== Скачать файл ===
Монтажный блок предохранителей на Лада Калина: расположение, схема, где он находится
Предохранители и реле Lada Kalina
Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке он впервые был установлен на автомобиле лада ‘Калина’ ВАЗ Электроусилитель добавил как много положительных эмоций, так и немало отрицательных. Поломка данного узла встречаются довольно часто на первых образцах. Не исключением стал и наш сегодняшний гость — автомобиль семейства лада ‘Калина’ Рис. Такая ситуация сильно напрягает, ведь автомобилем пользуется не только хозяин, но и его жена. Женщине намного проблематичней повернуть руль без электроусилителя. Запускаем автомобиль, и действительно загорается значок неисправности электроусилителя и крутить руль становится довольно тяжело. Нужно обязательно разобраться с данной неисправностью.
На экране монитора видим следующую ошибку: С — неверная последовательность датчика положения ротора. Что за датчик положения ротора, и где он находится? Отвлечёмся ненадолго от нашей неисправности и коснёмся немного теории. Разберёмся в устройстве ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части отдельно. Снимаем рулевое колесо, подрулевые переключатели и замок зажигания. Чтобы добраться до датчика крутящего момента , нужно сначала снять электромотор. Откручиваем кронштейн на 4х болтах, карданчик, стопорную гайку и 3 болта крепления электромотора. Вот что у нас получилось Рис. Достаём обмотку датчик крутящего момента Рис. Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями слоты перфорации , которые закреплены на валу и вращаются вместе с ним. И двух концентрических катушек с первичной и вторичной обмотками, неподвижно вставленных в корпус ЭМУР. Не будем вдаваться в различную терминологию, а скажем проще: Тем самым электронный блок управления ЭБУ определяет с какой силой Вы вращаете руль в ту или другую сторону.
Итак с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора Рис. Для того, чтобы он начал вращаться в ту или иную сторону, электроника должна понимать в каком положении на данный момент времени находится ротор и после определения положения в нужные моменты подавать напряжение на определённые обмотки статора. Для определения положения как раз и применяется датчик положения ротора ДПР. На роторе мотора установлен диск, и при его вращении срабатывает фотодиод a,b или c. Таким образом, электроника опредляет текущее положение ротора. Далее рассмотрим электронный блок управления ЭМУР Рис. Что нужно сделать для того, чтобы всё заработало как надо? Довольно частая неисправность на данной модификации ЭМУР — это плохая пайка оптопар на плате датчика положения ротора. Достаточно просто пропаять все контакты оптопар Рис. Лампочка неисправность ЭМУР погасла и руль стал вращаться очень легко. Как считать ошибки без специального сканера? Для того чтобы считать коды самодиагноостики ЭУР ‘Калина’ нужно: В разъёме X2 отсутствует 6ой контакт, поэтому мы установили туда кусочек белого провода и замкнули его с 7ым контактом массой.
Посмотрим наглядный пример на видео, как считать коды самодиагностики ЭМУР, к сожалению на момент записи видео мы побороли неисправность 16 С , и на видео мы сымитировали неисправность 13 датчик момента. Видео ‘Как считать коды самодиагностики ЭМУР, не имея под рукой диагностического сканера’. Коды ошибок электроусилителя ВАЗ при считывание диагностическим сканером. Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазону. Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазону. Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазону. Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазону. Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазону. На сегодняшний день на автомобили лада ‘Калина’ устанавливаются элекроусилители корейской компании MANDO рис.

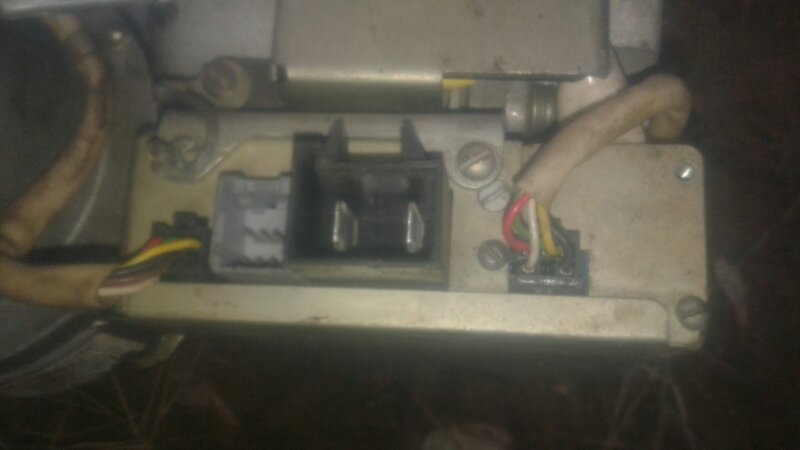

Надпись шильдик на электронном блоке управления ЭМУР ‘Автоэлектроника’. Главная Услуги и цены Контакты Фотоальбом Отзывы о сервисе Статьи Магазин. На автомобиле лада ‘Калина’ периодически отключается электроусилитель ЭУР и загорается ошибка C неверная последовательность датчика положения ротора. Читаем далее как бороться с данной неисправностью Конструкция ЭМУР Калина Рис. ЭМУР mando Корея для автомобилей ‘Калина’.
| № | Сила тока | Защищаемые цепи |
|---|---|---|
| F1 | 15A | Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой) |
| Реле электровентилятора радиатора максимальной скорости К4 | ||
| Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) | ||
| Контроллер системы управления двигателем | ||
| Форсунки цилиндров | ||
Катушки зажигания (для 16-клап. ДВС) | ||
| F2 | 7.5A | Клапан заслонки впускной трубы (для 16-клап. ДВС 21127) |
| Клапан продува адсорбера | ||
| Датчики кислорода | ||
| Датчик фаз (для 16-клап. ДВС) | ||
| Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | ||
| Селектор АМТ (в исполнении с контроллером АМТ) | ||
| Блок управления системой контроля давления в шинах (кл. 30) (для а/м ЕВРО-6) | ||
| F3 | 5A | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| F4 | 15A | Контроллер управления системой надувных подушек безопасности |
| F5 | 7.5A | Реле стартера К2 / Контроллер автоматической коробки передач |
| Разгрузочное реле выключателя зажигания К1 | ||
| Реле обогрева заднего стекла К6 | ||
| Реле обогрева сидений К13 (в вариантном исполнении) | ||
| Реле обогрева ветрового стекла К14 (в вариантном исполнении) | ||
| Реле топливного насоса К12 | ||
| Контроллер системы управления двигателем | ||
| Аудиосистема | ||
| Контроллер электроусилителя рулевого управления | ||
| Переключатель стеклоочистителя | ||
| Центральный блок кузовной электроники (в вариантном исполнении) | ||
| Терминальный блок «ЭРА-ГЛОНАСС» | ||
| Выключатель педали сцепления (для механической коробки передач) | ||
| Выключатель педали тормоза | ||
| Комбинация приборов | ||
| Блок управления системой блокировки дверей (в вариантном исполнении) | ||
| Выключатель блокировки двери водителя | ||
| Выключатель кондиционера (в вариантном исполнении) | ||
| Датчик скорости автоматической коробки передач (в вариантном исполнении) | ||
| Переключатель режимов автоматической коробки передач (в вариантном исполнении) | ||
| Контроллер АМТ (в вариантном исполнении) | ||
| Блок управления системой контроля давления в шинах (для а/м ЕВРО-6) | ||
| F6 | 7. 5A | Свет заднего хода |
| Указатели поворота | ||
| Блок управления системой парковки (в вариантном исполнении) | ||
| F7 | 10A | Дальний свет правого борта |
| F8 | 10A | Дальний свет левого борта |
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта |
| Фонари освещения номерного знака | ||
| Плафон освещения багажника | ||
| Подсветка приборов и клавиш | ||
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет правого борта |
| F13 | 10A | Ближний свет левого борта |
| Регулятор электрокорректора фар (в вариантном исполнении) | ||
| F14 | 20A | Центральный блок кузовной электроники: |
| (Очиститель ветрового стекла) (в вариантном исполнении) | ||
| Омыватель ветрового стекла | ||
| Очиститель ветрового стекла | ||
| Подрулевой переключатель стеклоочистителей | ||
| F15 | 10A | Очиститель заднего стекла |
| Омыватель заднего стекла | ||
| F16 | РЕЗЕРВ | |
| F17 | РЕЗЕРВ | |
| F18 | РЕЗЕРВ | |
| F19 | РЕЗЕРВ | |
| F20 | РЕЗЕРВ | |
| F21 | 15A | Электродвигатель топливного насоса |
| F22 | 7. 5A | Выключатель сигнала торможения |
| Сигналы торможения | ||
| Дополнительный сигнал торможения | ||
| Контроллер антиблокировочной системы тормозов/ Контроллер системы курсовой устойчивости | ||
| Контроллер АМТ (в вариантном исполнении) | ||
| F23 | 5A | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 10A | Реле звукового сигнала К8 |
| Звуковой сигнал | ||
| F25 | 15A | Патрон для подключения дополнительных потребителей в салоне |
| F26 | 5A | Терминальный блок «ЭРА-ГЛОНАСС» |
| F27 | 10A | Противотуманная фара правого борта (в вариантном исполнении) |
| F28 | 10A | Противотуманная фара левого борта (в вариантном исполнении) |
| F29 | 15A | Обогрев передних сидений (в вариантном исполнении) |
| F30 | 10A | Аудиосистема |
| F31 | 10A | Центральный блок кузовной электроники: (Указатели поворотов; Питание блока кузовной электроники) (в вариантном исполнении) |
| F32 | 30A | Центральный блок кузовной электроники: (Электростеклоподъемники; Замки дверей и багажника; Датчик дождя; Плафон освещения вещевого ящика; Плафон освещения багажника; Блок освещения салона; Дневные ходовые огни) (в вариантном исполнении) |
| F33 | 5A | Модуль двери водителя |
| F34 | 7. 5A | Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F35 | 15A | Контроллер автоматической коробки передач (в вариантном исполнении) |
| Привод управления автоматической коробкой передач (в вариантном исполнении) | ||
| F36 | 15A | Аварийная сигнализация |
| F37 | 15A | Выключатель привода замка багажника |
| Блок управления системой блокировки дверей | ||
| 5A | Выключатель привода замка багажника | |
| F38 | 10A | Дневные ходовые огни |
| F39 | 15A | Патрон для подключения дополнительных потребителей в багажнике |
| F40 | 10A | К разъему светотехники прицепа |
| F41 | 50A | Обогрев ветрового стекла (в вариантном исполнении) |
| F42 | 30A | Обогрев наружных зеркал (в вариантном исполнении) |
| Обогрев заднего стекла | ||
| F43 | 50A | Контроллер АМТ (в вариантном исполнении) |
| F44 | 30A | Электровентилятор отопителя |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F45 | 30A | Электростеклоподъемники передних дверей |
| F46 | РЕЗЕРВ |
Реле блока управления электроусилителя руля калина показать.
Электромеханический усилитель рулевого управленияВпервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.
Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.
Причины отключения
Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности.
Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:
- неисправность датчика скорости;
- неисправность датчика крутящего момента;
- скорость превышает 60 км/ч;
- частота оборотов двигателя меньше 400 в минуту;
- сбой в блоке управления;
- плохо припаянные контакты;
- недостаточное напряжение.
Программное отключение
- Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. отключается при скорости 110 км/ч.
- Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.
Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.
Неисправности электроусилителя
В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.
Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.
Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.
Еще одной причиной неисправности электроусилителя руля Калины, служит генератор.
Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).
Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.
Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.
Диагностический сканер
Чтобы не гадать о причине неисправности электроусилитель руля, можно подключиться к диагностическому порту. Есть два варианта, либо купить сканер с монитором, либо через кабель подключиться к ноутбуку, скачав на устройство предварительно софт.
Второй вариант дешевле и предпочтительнее, так как дает полную информацию о Вашем автомобиле. Коды ошибок можно найти в интернете.
Блок предохранителей
Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля.
Для этого потяните за верхнюю часть на себя и защелка откроется.
Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.
Итог
В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.
Электроусилитель руля Калина существенно упрощает ход автомобиля и делает его эксплуатацию приятным. Лада Калина не так давно появилась на современном автомобильном рынке, но уже получила широкую известность и приобрела огромную популярность среди населения.
Обусловлен этот факт практичностью этой машины и ее удобством.
К тому же стоимость подобной марки выгодно выделяет ее на фоне других автомобилей. Такого эффекта удалось достичь благодаря наличию множества дополнительных деталей, входящих в конструкцию машины, которые не только упрощают использование машины, но и делают этот процесс более комфортным.
Составные части электроусилителя руля Лада Калина и его работа
Электроусилитель руля на Калину представляет собой специальное устройство, подключаемое к системам рулевого колеса и обеспечивающее его плавную и мягкую работу. Подобное решение позволяет вращать руль без прикладывания особых усилий.
Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:
- электродвигатель;
- редуктор;
- блок управления;
- датчик момента;
- датчик скорости;
- датчик частоты вращения коленвала.
ЭУР является достаточно простой системой. Но даже подобная его конструкция позволяет устройству получать всю необходимую информацию, чтобы обеспечивать движение машины.
Контроль за работой прибора осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Лада Калина. Электроусилитель руля включается при достижении частоты вращения, равной 400 об/мин, а отключается при превышении 60 км/час.
Подобные рамки обеспечивают наилучшие характеристики и позволяют управлять автомобилем в тот самый промежуток, который является наиболее сложным. К тому же такие показатели определены производителем исходя из соображений безопасности, поскольку работа ЭУР на высоких скоростях сопряжена с определенным риском.
Как было сказано выше, подключение прибора делает руль крайне чувствительным, что может стать большой проблемой на высокой скорости. Именно поэтому при превышении показателя 60 км/час усилитель отключается системой, делая ее более статичной и безопасной.
Характеристика неисправностей ЭУР и необходимость последующей диагностики
Конструкция ЭУР достаточно проста, что обеспечивает его довольно несложный ремонт.
Но его расположение выбрано производителем не слишком удачно. Модуль электроусилителя закреплен непосредственно под радиатором печки. Поэтому в процессе эксплуатации устройства, особенно в зимний период, на него периодически оказывается температурное воздействие. Что является одной из причин его выхода из строя.
К сожалению, такое развитие событий наблюдается довольно часто. Отказ в работе ЭУР сопряжен с возникновением некоторых трудностей в управлении автомобилем и появлением определенных неполадок. В большинстве случаев ответственными за неисправности являются следующие факторы:
- отсутствие сигнала датчика скорости;
- низкое напряжение в питающей сети автомобиля;
- превышено максимальное значение оборотов системы;
- неисправен блок управления.
Все эти факторы приводят к выходу устройства из строя. Диагностика аналогичного состояния проводится автомобилем самостоятельно в результате запуска системы и включении бортового компьютера, проверяющего исправность всех систем.
При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, о чем выводит соответствующую информацию на приборную панель.
Если не работает электроусилитель руля, то на экране загорается специальная лампочка оранжевого цвета, имеющая форму рулевого колеса с восклицательным знаком. Инструкция производителя гласит, что отказ ЭУР предусматривает неотложный ремонт. Для чего водитель должен на низкой скорости двигаться к СТО для проведения соответствующих действий. На практике же дело обстоит немного иначе.
В большинстве случаев загоревшаяся лампочка на приборной панели отнюдь не подразумевает ремонт. Она показывает наличие какой-либо неполадки в узлах ЭУР. Это могут быть как неисправности в цепях питания, которые подразумевает схема подключения устройства, так и выход из строя одного из датчиков. При этом абсолютно никакого воздействия на контроль за управлением автомобиля подобный факт не оказывает.
Настоящей проблемой являются такие неполадки, которые воздействуют на чувствительность рулевого колеса и препятствуют его нормальной работе.
Данные проблемы возникают достаточно часто и требуют немедленного реагирования, поскольку их игнорирование может привести к печальным последствиям. Для быстрой нейтрализации такой проблемы следует извлечь предохранитель, который находится с левой стороны от рулевого колеса.
Этот шаг позволит без помех добраться до места ремонта, хотя управление автомобилем и станет немного труднее.
Неисправный ЭУР не будет воздействовать на рулевое колесо и мешать в управлении машиной.
Необходимость замены электроусилителя руля и важность квалифицированного подхода
Замена электроусилителя руля должна производиться лишь опытными мастерами, а если гарантийный срок на Лада Калина еще не истек, то наилучшим решением будет обратиться в дилерскую сеть для решения проблемы. Если же гарантия истекла, а собрать дополнительные материальные средства на квалифицированный ремонт устройства сложно, то выходом из сложившейся ситуации является установка электроусилителя руля своими руками.
Следует принять во внимание, что процедура эта достаточна сложна. Поэтому без определенной подготовки и наличия технических навыков проводить ее не стоит. Результатом неквалифицированных действий может стать не только полный отказ системы, но и более сложный и дорогостоящий ремонт. Поэтому установка ЭУР должна быть произведена лишь после изучения всех деталей и особенностей сетей автомобиля.
В подобной ситуации схема подключения устройства станет незаменимым помощником и позволит выполнить необходимые действия более четко.
Чтобы извлечь неисправный электроусилитель, необходимо частично разобрать панель, расположенную под рулевым колесом, и отсоединить все провода, идущие к устройству. Установка электроусилителя руля нового образца может и не понадобиться, поскольку достаточно велика вероятность того, что после проведения некоторых профилактических мероприятий старый прибор будет работать не хуже нового.
Одной из наиболее распространенных проблем аналогичного типа является стук в электроусилителе руля, сопровождающийся скрипом при повороте самого колеса.
В подобной ситуации смазка ЭУР способна решить проблему. Если же этот шаг не помог, то устройство требует более детальной диагностики или полной замены.
Установка ЭУР предполагает определенную внимательность. Все провода должны быть присоединены, само устройство установлено на подобающее ему место, а подрулевая панель собрана обратно.
Электроусилитель руля на Калине
Последняя модель Калины
На автомобилях Лада Калина устанавливается электроусилитель руля. Его конструкция очень простая, состоит из одного блока, поэтому даже на машину комплектации «стандарт» ЭУР ставится без особых проблем. В его составе нет жидкости, а значит, он прост в обслуживании. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У данного механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, поскольку малейшее движение рулем может вызвать вынос машины в кювет или на обочину.
Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, и при движении он то функционирует, то отключается. Неисправность заключается в том, что ЭУР останавливается в одном каком-то состоянии. Запрещено пользоваться автомобилем до устранения поломки. О проблеме оповестит желтая лампа на приборной панели. На ней изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, а устранить ее нет возможности, следует вынуть предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может отказать не только на старых, но и на новых Калинах, которые не успели пройти обкатку.
Причины поломки ЭУР
Вот этот полезный узел авто
Основная причина неисправности кроется непосредственно в электроусилителе. Когда включается зажигание, происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР попросту отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства может обойтись в копеечку, поэтому если авто еще на гарантии, лучше провести обслуживание у дилера.
Если полностью отказал усилитель, следует отключить питание. В таком случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.
Еще одна часто возникающая неисправность — это поломка датчика скорости. За функционирование электроусилителя на разных скоростях отвечает именно этот датчик. ЭУР работает на полную мощность лишь при движении на очень маленькой скорости. При ускорении происходит уменьшение усилия, создаваемого усилителем на рейку. Ответственность за такой алгоритм работы несет датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.
Если скорость больше, то ЭМУР работает меньше, так как он и не нужен. По этой причине на Калине с электроусилителем руля управление на высокой скорости такое же, как и в модели комплектации «стандарт» без данного устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неправильные данные. В результате ЭУР выключается, а на приборной панели водитель видит желтый индикатор, оповещающий об ошибке в электроусилителе.
Но можно избежать неожиданного ремонта и отказа системы. Достаточно своевременно проходить диагностику. Она покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неполадок. При поломке ЭУР придется снимать его и проводить ремонт или замену. Демонтируется он с рулевой колонкой. Для этого потребуются ключ на 13, крестовая и плоская отвертки.
Перед началом демонтажа необходимо установить колеса в прямом положении и снять минусовую клемму с АКБ.
Демонтаж электроусилителя
Первым делом следует избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. При необходимости демонтажа замка зажигания нужно выкрутить 3 самореза с помощью крестовой отвертки. Далее снимается нижняя поперечина приборной панели. После этого нажимаете на фиксаторы колодок жгутов проводов и отключаете их от блока управления ЭМУР. И только теперь можно отключить колодку непосредственно от подрулевых переключателей.
Как расположен агрегат в автомобиле
Кронштейн крепится при помощи 4 гаек, которые нужно выкрутить. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к валу рулевого механизма. Выкрутите его ключом на 13, при этом аналогичным удерживайте гайку от проворачивания. Болт извлекается, а клеммное соединение разжимается крепкой плоской отверткой. Аккуратно извлекается промежуточный вал. Рекомендуется помечать маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.
Старайтесь во время демонтажа не повредить проводку. Отмечайте расположение валов и шестерен как можно точнее, чтобы впоследствии не возникло неудобств при вращении руля. Установка ЭУР проводится при помощи тех же инструментов, только в обратной последовательности. Самое главное — это совместить все метки на валах. Не окажется лишней и помощь напарника.
Заранее поставьте нижний шарнир на вал-шестерню.
Сначала соедините промежуточный кардан непосредственно с валом рулевого механизма, затем при помощи ключа с головкой на 13 выкрутите гайку, предназначенную для стяжки промежуточного вала. Болт извлеките и аккуратно отсоедините верхний шарнир от нижнего. Первым делом устанавливается нижний шарнир, после чего вал проворачивается до расположения отверстия в верхнем шарнире под болт в нижней части вала. Теперь осталось только соединить шарниры и стянуть болтом. После этого подключите колодки проводов и установите облицовочные панели.
Ошибка ЭУР на приборной панели
О неисправности ЭУР подаст сигнал бортовой компьютер
Обладатели автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загоревшейся лампой «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и неправильная ее работа. Стоит отметить, что датчик светится желтым цветом, а не красным. Это означает, что можно эксплуатировать авто и без работающего электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.
Большее усилие к рулю придется прикладывать, если отключить ЭМУР полностью. Сделать это достаточно просто, вынув предохранитель, отвечающий за питание блока управления. Если не работает усилитель руля или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки. Ездить без электроусилителя может оказаться непросто. С непривычки руль кажется слишком тугим, но на деле он такой же, как и на Калине комплектации «стандарт».
Причины для отказа ЭМУР две: неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в условиях гаража. Во втором случае придется снимать блок управления и для установки нового обращаться к опытному электрику. В случае действия гарантии необходимо показать автомобиль специалистам в автосервисе.
Если все же хочется снять и установить блок управления самостоятельно, из инструментов потребуется лишь крестовая отвертка.
Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к блоку. И не забывайте о том, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится в нижней части панели, крепится тремя болтами. Их необходимо выкрутить, а накладку снять.
Вид на сам блок управления открывается после демонтажа накладки. Все штекеры необходимо отсоединить от блока управления ЭМУР. Сам блок крепится при помощи двух болтов. Выкрутите их и аккуратно потяните короб вниз, чтобы ничего не повредить. Помните, что блок еще держится на пластинке. Короб должен оказаться чуть выше педалей. Лишь после этого нужно выкрутить три болта, которыми блок управления притянут к пластине. Теперь останется только прикрутить на пластину новый блок управления и аккуратно установить все в обратной последовательности. Двумя болтами крепите короб, затем соединяете все штекеры, после чего можно приступать к сборке облицовочных панелей.
Что нужно знать водителю об ЭМУР
Электроусилитель руля на Калине служит для повышения комфорта водителя.
С его помощью вы без труда сможете вращать руль одним пальцем даже в автомобиле, стоящем на месте. Это удобно и практично, так как парковка с подобной системой оказывается намного проще и безопаснее. Устройство электроусилителя включает в себя:
- электродвигатель бесщеточный;
- редуктор;
- блок управления.
Электрический двигатель находится под рулем. На его валу установлен червяк, входящий в зацепление с шестерней из пластмассы. Электронный блок контролирует работу всей системы, используя данные, которые выдают:
- датчик момента;
- датчик скорости;
- датчик частоты вращения коленчатого вала.
Проведя сбор данных, блок управления регулирует напряжение питания, которое подается на электрический двигатель. Чем меньше скорость движения автомобиля, тем большее напряжение подается на электромотор.
Лампа, сигнализирующая о неисправности электроусилителя на Калине, загорается, как только включается зажигание. После запуска двигателя она тухнет.
Это нормальная работа системы, а при поломке даже после запуска мотора лампа продолжает гореть.
Причины отказа электроусилителя.
- Нет сигнала с датчика скорости.
- Критически низкое напряжение в бортовой сети.
- Превышено допустимое значение оборотов двигателя.
- Неисправность блока управления.
Для ремонта ЭУР демонтируют руль и часть торпеды
В первых трех случаях отказ ЭУР на Калине устраняется достаточно просто. Нужно либо подтянуть ремень генератора, либо прилагать меньшее усилие при надавливании на педаль акселератора.
Неисправность блока управления — это повод навестить диагноста, который качественно проведет осмотр и выявит поломку. Причем некоторые проблемы могут быть устранены электриком, а некоторые оказываются фатальными, и поможет лишь замена всего блока целиком.
Есть еще пятая причина неисправности ЭУРа. Наша халатность. Я пять лет ездил на машине(0- 30000км) с заеданием электроусилителя(то загорится, то погаснет) горел конечно же мало, но наконец он меня достал.
Снял обшивку руля и увидел не вставленную до конца, т.е. до щелчка основную клемму ЭУРа. Уже знал что все будет работать. Из-за таких мелочей складывается общее представление о машине.
Первый портал про автомобили ВАЗ
Электроусилитель руля – проблемное место у Лады Калина. Наверняка, это вызвано тем, что отечественный автопром лишь недавно познакомился с ЭУР. Не успел «Автоваз» еще научиться делать добротные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине пока остается частой практикой. Но заниматься ею лучше всего специалистам.
Дилетантство здесь будет некстати – оно может лишь усугубить ситуацию. Рулевая система – важный узел, от исправности которого зависит эффективность управления автомобилем и, конечно же безопасность.
Ремонт электроусилителя руля на Калине – ответственная работа, требующая определенных знаний в области ЭУР. И так как подобными знаниями обладает минимальное число автолюбителей, то в основном при проблемах водители едут на СТО, что в корне правильно.
Как определить неисправность?
Несмотря на то, что ремонт ЭУР требует обращения в автосервис, обнаружить первые симптомы неисправности можно самому .
Калины на передней панели имеют специальный индикатор желтого цвета, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, значит, у вас появился лишний повод навестить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не сообщает о критичной неисправности, а сигнализирует лишь о возникновении неполадки, которая позволяет управлять автомобилем, но уже без участия ЭУР.
В случае если электроусилитель руля полностью отказал, то лучше сразу остановиться и вытащить его предохранители . В Калине они находятся с левой стороны от руля. Теоретически при неисправностях ЭУР должен отключаться самостоятельно. Однако раз на раз не приходится. Поэтому для верности все же стоит позаботиться о предохранителях.
Возможные неисправности и их причиныОсновной проблемой, которая вызывает поломку электроусилителя руля — .
ЭУР, установленный на Калине, работает не с постоянным усилием, прилагаемым к рулевой рейке. В полную силу усилитель начинает работать только в момент, когда машина движется на низкой скорости или прибывает в состоянии покоя. При разгоне усилия усилителя на рулевую рейку уменьшаются. То есть чем ниже скорость движения, тем больше начинает работать ЭУР.
Естественно описанную неисправность можно выявить только, когда машина стоит на месте или движется с маленькой скоростью .
Исправить данную поломку можно лишь путем полной замены датчика скорости. Причем здесь необязательно отправляться в сервис. Все можно заменить самому.
Вторая неисправность может скрываться в самом ЭУР. В основном она заключается в самоотключении электроусилителя руля из-за того, что он не прошел самоконтроль. То есть устройство самостоятельно отключается, чтобы не мешать водителю при управлении машиной.
Подобного рода неисправность гарантирует поездку на СТО и потребует хорошо потратиться.
Неприятности в работе электроусилителя руля может вызвать:
- падение напряжения по причине возможных разрывов цепи из-за неисправностей с проводкой;
- превышение значения частоты вращения ДВС;
- отсутствие информации
Необходимый инструмент: крестовая и плоская отвертка, высокая головка «на 13».
Отсоединить минусовую клемму аккумулятора, и выставить колеса автомобиля прямо.
Снятие электроусилителя руля Калины
Сначала нужно снять руль Калины , а затем подрулевые переключатели . Отсоединить колодки проводов выключателя зажигания от панели приборов.Если необходимо, снять замок зажигания .
- Отвернуть 3 самореза крестовой отверткой, и снять нижнюю поперечину панели приборов.
- Отсоединить 2 колодки жгутов проводов от блока управления ЭУР, нажав на фиксаторы.
- Отсоединить колодку проводов от соединителя подрулевых переключателей
- Опустить рулевую колонку Калины на пол. При необходимости снять соединитель подрулевых переключателей .
При необходимости снять соединитель подрулевых переключателей .- Отвернуть гайку болта крепления нижнего карданного шарнира к валу-шестерне рулевого механизма с помощью головки «на 13». Удерживаем болт от проворачивания ключом «на 13».
- Разжать клеммное соединение шарнира, используя большую плоскую отверткой.
- Снять промежуточный карданный вал с вала-шестерни рулевого механизма Калины.
Перед снятием, маркером помечаем взаимное положение верхнего шарнира карданного вала относительно вала рулевого управления.
- Отвернуть гайку стяжного болта шарнира с помощью ключа «на 13». Удерживаем его от проворачивания ключом «на 13». Снять болт.
- На фото промежуточный карданный вал Лада Калина.
Установка электроусилителя руля Калины
Установка промежуточного карданного вала производится в обратной последовательности, совмещая с ранее сделанными метками.
Установку рулевой колонки рекомендуется производить с помощником.Либо производить монтаж колонки, когда нижний шарнир промежуточного карданного вала будет установлен на вал-шестерню рулевого механизма заранее. Для этого:
- После соединения промежуточного карданного вала с валом рулевого управления, отворачиваем гайку стяжного болта промежуточного вала, используя ключ «на 13».
Устанавливаем нижний шарнир на вал-шестерню рулевого механизма (болт крепления шарнира к валу-шестерне должен располагаться вертикально с правой стороны). Поворачиваем вал рулевого управления, так чтобы отверстие в верхнем шарнире под стяжной болт промежуточного вала располагалось горизонтально снизу вала. Соединяем верхний и нижний шарниры промежуточного вала, вставляем стяжной болт и заворачиваем гайку.
Дальнейшую установку производим в обратной последовательности.
Калина 2 отключается эур на ходу
На чтение 19 мин. Просмотров 3 Обновлено
Впервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.
Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.
Причины отключения
Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности.
Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:
- неисправность датчика скорости;
- неисправность датчика крутящего момента;
- скорость превышает 60 км/ч;
- частота оборотов двигателя меньше 400 в минуту;
- сбой в блоке управления;
- плохо припаянные контакты;
- недостаточное напряжение.
Программное отключение
- Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
- Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.
Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.
Неисправности электроусилителя
В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.
Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.
Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).
Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.
Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.
Диагностический сканер
Чтобы не гадать о причине неисправности электроусилитель руля, можно подключиться к диагностическому порту. Есть два варианта, либо купить сканер с монитором, либо через кабель подключиться к ноутбуку, скачав на устройство предварительно софт.
Второй вариант дешевле и предпочтительнее, так как дает полную информацию о Вашем автомобиле. Коды ошибок можно найти в интернете.
Блок предохранителей
Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.
В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.
4 ноября 2008, 15:59 #1 123
Привет дамы и господа, год назад купил себе Калину (люкс). Проездил до декабря, помыл и поставил в гараж, зимой не ездию. Вчера прочитал статью в журнале «За рулем», что Калины, по причине неисправности в электроусилителе руля могут сами рулить в обочину или на встречку. Стало просто страшно. Много читал на форумах. Но слова это одно, а одного друга, как пишет журнал уже нашли в столбе, живой правда. Потом он говорят отключается когда едешь более 60 км/ч, тем не менее если даже в городе руль рванет резко влево вдруг – хорошего мало. Короче, очко играет будь здоров, хоть продавай. Есть вариант разобрать, снять ЭУР.
18 декабря 2008, 22:40 #2 123
Александр, ты почти прав по поводу этого электроусилителя. Когда у меня ещё и схождение на долю градуса было не идеальным, то больше 80-ти ехать вообще было страшно. А не задумываешься что даже при исправной СУ-ЭУР и датчике скорости, на большой скорости малые повороты руля (до 5 град) очень легки? На любой нормальной тачке на большой скорости руль всегда тяжёл (если люфта нет), но не на этой.
22 декабря 2008, 18:47 #3 123
купил 2007 г в декабре попался без усилителя много раз слышал что быстро выходит из строя
- Сообщений: 368
- Откуда: Сочи
- Лада Калина 11193 TMS GT
22 декабря 2008, 21:51 #4 123
здраствуй Александр имею калину TMS когда покупал отказался и от гура и от эура и нежалею механика хоть и тяжелее но нанадёжней. А друг купил с эуром реально попал в аварию из-за эура что доказала независимая экспертиза. Знаю точно что у него на калине стоял МАХАЧКАЛИНСКИЙ эур. А так знаю что можно и отключить и снять эур без всяких переделок и попадосов на деньги
- Сообщений: 1844
- Откуда: Санкт-Петербург
1 января 2009, 18:44 #5 123
Так вот, господа! На форуме www.priorovod.ru за вопрос: «А правда ли, что на Калинах/Приорах клинит ЭУР? «, меня просто ЗАБАНИЛИ (. ) Меня это более, чес настораживает. А вас?
- Сообщений: 17924
- Откуда: Вологда
- Volkswagen Golf Plus 1.6
2 января 2009, 22:47 #6 123
Здесь не забанят.
25 января 2009, 10:29 #7 123
Ну что сказать, журнал за рулем давно не объективен, сам работаю в компании производящей товары слож быт техники китайской, с тамим подходом знаком – у нас тоже есть куча профильных журналов в которые мы исправно плаатим за размещение статей или выбираем годовой объем по полосам рекламным и статья как бонус, но эти статьи мы сами и пишем! под именами журнальных авторов которые чего то тестируют типа и сравнивают. Журнал За рулем точно такойже – сегодня ВАЗ проплатил, завтра китайци и послезавтра перегонщики японок и так далее – идет информационная война на рынке любог товара.
Генерируются мифы (причем оч толковыми маркетологами) положительные и отрицательные, тема муссируется на форумах, в прессе и т. д. Мифов много, и самостоятельный эур на калине один из них. У нас есть конкретное задание от маркетнга мониторить форумы по воей территории и сли что учавствовать – думаю в автобизнесе все тоже самое. А фразы от безликих перцев в инете типа у моего кореша такой то случай был из той же серии.
25 января 2009, 15:46 #8 123
Очень может быть. Но почему АвтоВАЗ не подаст в суд на «За рулем»? После такой статьи самое время. Молчат.
- Сообщений: 1
- Откуда: Уфа
4 декабря 2010, 14:25 #9 123
У меня был такой случай: Поехала на учебу, завядя, как обычно с подзавода, все шло нормально, пока не заметила, что спидометр не двигается, и скорость стоит на о. Остановилась. Завела машину заново. После того, как тронулась, стал гореть сигнал неполадок в инжекторе, а минут через 5 перестал работать ЭУР (загорелась лампочка неполадки и фактически он тоже не работал). Глушила, заводилась, пробовали снимать аккумулятор. В сервисе сказали что сломался ЭУР. В итоге у знакомого электрика поменяли датчик скорости и все стало работать
14 апреля 2014, 20:25 #10 123
доброго времени суток. в общем про эур скажу так т.к. работаю авто электриком-диагностом,то я их ремонтирую и перебираю есть чего опасаться своими руками держал заклинивший эур и поэтому с журналом в кое мере согласен а кто опровергает что есть вероятность клина так возьмите и разберите эур от сих до сих станет понятен принцип работы и все опасения. а в общем это попадается очень и очень редко в основном просто не работает и это исправимо т.к. новый стоит 12000р. дешевле на ремонт ну а если замена то только на мандо а не в коем случае махачкала.
- Сообщений: 21528
- ЕрАЗ 762
14 апреля 2014, 20:28 #11 123
domen79, 14 апреля 2014, 20:25, #10
доброго времени суток. в общем про эур скажу так т.к. работаю авто электриком-диагностом,то я их ремонтирую и перебираю есть чего опасаться своими руками держал заклинивший эур и поэтому с журналом в кое мере согласен а кто опровергает что есть вероятность клина так возьмите и разберите эур от сих до сих станет понятен принцип работы и все опасения. а в общем это попадается очень и очень редко в основном просто не работает и это исправимо т.к. новый стоит н12000р. дешевле на ремонт ну а если замена то только на мандо а не в коем случае махачкала.
Ноль пятый не переживет этого позора.
- Сообщений: 1376
- Откуда: ярославль
- Chevrolet Captiva
Лада Приора Хэтч
14 апреля 2014, 21:53 #12 123+ 1
Стоит ЭУР.Раздражал нечеткий ноль.
Увеличил кастор .Стало много лучше.Рекомендую
Кому и этого мало,могут вытащить предохранитель.
ГУР(на двенашке)все равно приятнее
Да,с не Махачкалинскими ЭУРами проблем быть не должно в силуих конструкции
24 октября 2014, 22:57 #13 123
интересно как может электроусилитель руля сам рулить когда он полностью зависит от рулевого колеса. На заглушенной машине при повороте руля в стороны колеса же с трудом но поворачивают. Если бы он не был зависим от руля то тогда я бы поверил что он сам рулит, а так я не верю, у меня у самого стоит на калине эур.
- Сообщений: 19122
- Откуда: Махачкала
- Лада Веста Седан
24 октября 2014, 22:58 #14 123
Виталий1987, 24 октября 2014, 22:57, #13
интересно как может электроусилитель руля сам рулить когда он полностью зависит от рулевого колеса. На заглушенной машине при повороте руля в стороны колеса же с трудом но поворачивают. Если бы он не был зависим от руля то тогда я бы поверил что он сам рулит, а так я не верю, у меня у самого стоит на калине эур.
Не Калуга, ни новая Махачкала, ни Мандо.
Была такая теоретическая возможность на машинах начала 2006 года, потом все исправили.
- Сообщений: 8523
- Откуда: Раша,наша раша
- Ford Focus
24 октября 2014, 23:04 #15 123+ 1
Виталий1987, 24 октября 2014, 22:57, #13
интересно как может электроусилитель руля сам рулить когда он полностью зависит от рулевого колеса. На заглушенной машине при повороте руля в стороны колеса же с трудом но поворачивают. Если бы он не был зависим от руля то тогда я бы поверил что он сам рулит, а так я не верю, у меня у самого стоит на калине эур.
Ты сынок не понимаешь КАК устроен эур,и начинаешь тут разглогольствовать.Эур может повернуть в любой момент в любую сторону,и ты ручонками своими ни когда не справишься вырулить.Правда сейчас это явление не массовое,но случаются бзики в электронных мозгах,и тогда привет валхава!
- Сообщений: 19122
- Откуда: Махачкала
- Лада Веста Седан
24 октября 2014, 23:05 #16 123
Rudi, 24 октября 2014, 23:04, #15
Ты сынок не понимаешь КАК устроен эур,и начинаешь тут разглогольствовать.Эур может повернуть в любой момент в любую сторону,и ты ручонками своими ни когда не справишься вырулить.Правда сейчас это явление не массовое,но случаются бзики в электронных мозгах,и тогда привет валхава!
Максимум может чуть дернуть в сторону
- Сообщений: 8523
- Откуда: Раша,наша раша
- Ford Focus
24 октября 2014, 23:06 #17 123
Александр05, 24 октября 2014, 23:05, #16
Максимум может чуть дернуть в сторону
Градусов на 45 а может и более
- Сообщений: 19122
- Откуда: Махачкала
- Лада Веста Седан
24 октября 2014, 23:08 #18 123
Rudi, 24 октября 2014, 23:06, #17
Градусов на 45 а может и более
При 40 он отключается, а там успеешь поймать.
- Сообщений: 8523
- Откуда: Раша,наша раша
- Ford Focus
24 октября 2014, 23:13 #19 123
Александр05, 24 октября 2014, 23:08, #18
При 40 он отключается, а там успеешь поймать.
а нежели включится?
- Сообщений: 19122
- Откуда: Махачкала
- Лада Веста Седан
24 октября 2014, 23:14 #20 123
Rudi, 24 октября 2014, 23:13, #19
а нежели включится?
А если прилетят инопланетяне и унесут Калину к едрене фене на Альфацентавру?)))
- Сообщений: 8523
- Откуда: Раша,наша раша
- Ford Focus
24 октября 2014, 23:16 #21 123
Александр05, 24 октября 2014, 23:14, #20
А если прилетят инопланетяне и унесут Калину к едрене фене на Альфацентавру?)))
о,а они какие?красные?
- Сообщений: 19122
- Откуда: Махачкала
- Лада Веста Седан
24 октября 2014, 23:18 #22 123+ 1
Rudi, 24 октября 2014, 23:16, #21
о,а они какие?красные?
Говорят, любые нормальные кроме зеленых – те те еще черти
22 ноября 2014, 07:57 #23 123
Александр05, 24 октября 2014, 22:58, #14
Не Калуга, ни новая Махачкала, ни Мандо.
Была такая теоретическая возможность на машинах начала 2006 года, потом все исправили.
согласен про 2006г, тогда первые усилители вообще рейки рулевые ломали.
22 ноября 2014, 08:00 #24 123
Rudi, 24 октября 2014, 23:04, #15
Ты сынок не понимаешь КАК устроен эур,и начинаешь тут разглогольствовать.Эур может повернуть в любой момент в любую сторону,и ты ручонками своими ни когда не справишься вырулить.Правда сейчас это явление не массовое,но случаются бзики в электронных мозгах,и тогда привет валхава!
Тамбовский волк тебе сынок.
- Сообщений: 1118
- Откуда: Чехов
- Лада Калина 11184 люкс
7 декабря 2014, 15:36 #25 123
Ребята.. мой пробег к 100 тырам подходит..чтот не разу не дернуло..не влево ни вправо..может я не так езжу
Последняя модель Калины
На автомобилях Лада Калина устанавливается электроусилитель руля. Его конструкция очень простая, состоит из одного блока, поэтому даже на машину комплектации «стандарт» ЭУР ставится без особых проблем. В его составе нет жидкости, а значит, он прост в обслуживании. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У данного механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, поскольку малейшее движение рулем может вызвать вынос машины в кювет или на обочину.
Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, и при движении он то функционирует, то отключается. Неисправность заключается в том, что ЭУР останавливается в одном каком-то состоянии. Запрещено пользоваться автомобилем до устранения поломки. О проблеме оповестит желтая лампа на приборной панели. На ней изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, а устранить ее нет возможности, следует вынуть предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может отказать не только на старых, но и на новых Калинах, которые не успели пройти обкатку.
Причины поломки ЭУР
Вот этот полезный узел авто
Основная причина неисправности кроется непосредственно в электроусилителе. Когда включается зажигание, происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР попросту отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства может обойтись в копеечку, поэтому если авто еще на гарантии, лучше провести обслуживание у дилера. Если полностью отказал усилитель, следует отключить питание. В таком случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.
Еще одна часто возникающая неисправность — это поломка датчика скорости. За функционирование электроусилителя на разных скоростях отвечает именно этот датчик. ЭУР работает на полную мощность лишь при движении на очень маленькой скорости. При ускорении происходит уменьшение усилия, создаваемого усилителем на рейку. Ответственность за такой алгоритм работы несет датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.
Если скорость больше, то ЭМУР работает меньше, так как он и не нужен. По этой причине на Калине с электроусилителем руля управление на высокой скорости такое же, как и в модели комплектации «стандарт» без данного устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неправильные данные. В результате ЭУР выключается, а на приборной панели водитель видит желтый индикатор, оповещающий об ошибке в электроусилителе.
Но можно избежать неожиданного ремонта и отказа системы. Достаточно своевременно проходить диагностику. Она покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неполадок. При поломке ЭУР придется снимать его и проводить ремонт или замену. Демонтируется он с рулевой колонкой. Для этого потребуются ключ на 13, крестовая и плоская отвертки.
Перед началом демонтажа необходимо установить колеса в прямом положении и снять минусовую клемму с АКБ.
Демонтаж электроусилителя
Первым делом следует избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. При необходимости демонтажа замка зажигания нужно выкрутить 3 самореза с помощью крестовой отвертки. Далее снимается нижняя поперечина приборной панели. После этого нажимаете на фиксаторы колодок жгутов проводов и отключаете их от блока управления ЭМУР. И только теперь можно отключить колодку непосредственно от подрулевых переключателей.
Как расположен агрегат в автомобиле
Кронштейн крепится при помощи 4 гаек, которые нужно выкрутить. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к валу рулевого механизма. Выкрутите его ключом на 13, при этом аналогичным удерживайте гайку от проворачивания. Болт извлекается, а клеммное соединение разжимается крепкой плоской отверткой. Аккуратно извлекается промежуточный вал. Рекомендуется помечать маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.
Старайтесь во время демонтажа не повредить проводку. Отмечайте расположение валов и шестерен как можно точнее, чтобы впоследствии не возникло неудобств при вращении руля. Установка ЭУР проводится при помощи тех же инструментов, только в обратной последовательности. Самое главное — это совместить все метки на валах. Не окажется лишней и помощь напарника.
Заранее поставьте нижний шарнир на вал-шестерню. Сначала соедините промежуточный кардан непосредственно с валом рулевого механизма, затем при помощи ключа с головкой на 13 выкрутите гайку, предназначенную для стяжки промежуточного вала. Болт извлеките и аккуратно отсоедините верхний шарнир от нижнего. Первым делом устанавливается нижний шарнир, после чего вал проворачивается до расположения отверстия в верхнем шарнире под болт в нижней части вала. Теперь осталось только соединить шарниры и стянуть болтом. После этого подключите колодки проводов и установите облицовочные панели.
Ошибка ЭУР на приборной панели
О неисправности ЭУР подаст сигнал бортовой компьютер
Обладатели автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загоревшейся лампой «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и неправильная ее работа. Стоит отметить, что датчик светится желтым цветом, а не красным. Это означает, что можно эксплуатировать авто и без работающего электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.
Большее усилие к рулю придется прикладывать, если отключить ЭМУР полностью. Сделать это достаточно просто, вынув предохранитель, отвечающий за питание блока управления. Если не работает усилитель руля или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки. Ездить без электроусилителя может оказаться непросто. С непривычки руль кажется слишком тугим, но на деле он такой же, как и на Калине комплектации «стандарт».
Причины для отказа ЭМУР две: неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в условиях гаража. Во втором случае придется снимать блок управления и для установки нового обращаться к опытному электрику. В случае действия гарантии необходимо показать автомобиль специалистам в автосервисе.
Если все же хочется снять и установить блок управления самостоятельно, из инструментов потребуется лишь крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к блоку. И не забывайте о том, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится в нижней части панели, крепится тремя болтами. Их необходимо выкрутить, а накладку снять.
Вид на сам блок управления открывается после демонтажа накладки. Все штекеры необходимо отсоединить от блока управления ЭМУР. Сам блок крепится при помощи двух болтов. Выкрутите их и аккуратно потяните короб вниз, чтобы ничего не повредить. Помните, что блок еще держится на пластинке. Короб должен оказаться чуть выше педалей. Лишь после этого нужно выкрутить три болта, которыми блок управления притянут к пластине. Теперь останется только прикрутить на пластину новый блок управления и аккуратно установить все в обратной последовательности. Двумя болтами крепите короб, затем соединяете все штекеры, после чего можно приступать к сборке облицовочных панелей.
Что нужно знать водителю об ЭМУР
Электроусилитель руля на Калине служит для повышения комфорта водителя. С его помощью вы без труда сможете вращать руль одним пальцем даже в автомобиле, стоящем на месте. Это удобно и практично, так как парковка с подобной системой оказывается намного проще и безопаснее. Устройство электроусилителя включает в себя:
- электродвигатель бесщеточный;
- редуктор;
- блок управления.
Электрический двигатель находится под рулем. На его валу установлен червяк, входящий в зацепление с шестерней из пластмассы. Электронный блок контролирует работу всей системы, используя данные, которые выдают:
- датчик момента;
- датчик скорости;
- датчик частоты вращения коленчатого вала.
Проведя сбор данных, блок управления регулирует напряжение питания, которое подается на электрический двигатель. Чем меньше скорость движения автомобиля, тем большее напряжение подается на электромотор.
Лампа, сигнализирующая о неисправности электроусилителя на Калине, загорается, как только включается зажигание. После запуска двигателя она тухнет. Это нормальная работа системы, а при поломке даже после запуска мотора лампа продолжает гореть.
Причины отказа электроусилителя.
- Нет сигнала с датчика скорости.
- Критически низкое напряжение в бортовой сети.
- Превышено допустимое значение оборотов двигателя.
- Неисправность блока управления.
Для ремонта ЭУР демонтируют руль и часть торпеды
В первых трех случаях отказ ЭУР на Калине устраняется достаточно просто. Нужно либо подтянуть ремень генератора, либо прилагать меньшее усилие при надавливании на педаль акселератора.
Неисправность блока управления — это повод навестить диагноста, который качественно проведет осмотр и выявит поломку. Причем некоторые проблемы могут быть устранены электриком, а некоторые оказываются фатальными, и поможет лишь замена всего блока целиком.
отключается, не работает и причины
Электроусилитель руля в Лада Калина призван обеспечивать повышенный комфорт во время управления. Сам автомобиль на отечественном рынке присутствует недавно, однако успел обзавестись весомой популярностью. Машина достаточно практична и удобна, что позволяет ей иметь широкую армию поклонников. Стоимость модели невысока, что обеспечивает выгодное позиционирование на рынке на фоне соперников в классе. В данной статье поговорим на тему неисправности и способы устранения их.
Из чего состоит усилитель руля Калины?
Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.
Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:
- электромотор;
- блок редуктора;
- модуль управления;
- датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.
Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.
Неисправности ЭУР и их диагностика
Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные. Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.
Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со временем этот фактор вызывает неисправности в усилителе. Это явление для Лада Калина весьма частое. При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Самые распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:
- датчик скорости «не отзывается» и не посылает сигналы в ЭБУ;
- бортовая сеть «страдает» низким напряжением;
- максимум оборотов превысил допустимый предел;
- пришел в негодность управляющий модуль.
Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа. Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом.
Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель. В такой ситуации водителю следует на малой скорости направляться в сервис. Практика показывает, что данное развитие событий не всегда имеет место. Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя. Данные ситуации никаким образом не влияют на функционал узла, и контроль управления остается активным.
Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается. Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства. Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina. С целью оперативного реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса. Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует его. К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует.
Двигатель Гранта спорт
Ошибка р0504 Лада Гранта
Лада Гранта лампа ближнего света
О квалифицированной замене электрического усилителя
Если возникает потребность в замене механизма, когда не работает ЭУР, то рекомендуем обратиться к опытным мастерам. Когда автомобиль состоит на гарантийном обеспечении, то наиболее рациональной мерой будет обращение в дилерскую сеть с целью устранения возникшей проблемы.
Бывают ситуации, которые не позволяют прибегнуть к указанным двум методам устранения появившейся неисправности усилителя. Тогда единственным решением будет собственноручная замена пришедшего в негодность механизма.
Сразу оговоримся, что процесс замены, если не работает ЭУР характеризуется достаточной сложностью. Для его успешного проведения потребуется опыт и обладание специальным инструментом. Неквалифицированные действия по замене способны усугубить масштаб поломки, что повлечет существенную трату средств на более дорогостоящий ремонт в условиях сервиса.
Перед непосредственной процедурой замены рекомендуем тщательно изучить весь перечень особенностей и действий, если не работает ЭУР. Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма.
Для извлечения усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство нужно отключить от всего перечня подводящих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая потребности в замене на новый узел. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.
Распространенной неисправностью является возникновение стука, который отчетливо доносится к водителю из-под панели или отключается усилитель. Такое явление может сопровождаться характерным скрипом, возникающим во время осуществления вращательных действий с рулевым колесом LADA Kalina. Обычно данная ситуация решается посредством применения специальной смазки. Если таковое действие не приносит ожидаемого результата, то потребуется более детальное диагностирование механизма усиления.
Чтобы установить электроусилитель руля в посадочное место Лада Калина понадобится запастись внимательностью и терпением. Все кабельные разъемы должны быть плотно посажены, а само устройство уверенно закреплено. Только после этого можно переходить к обратной сборке ранее демонтированных компонентов передней панели.
Блок предохранителей Калины — «Клуб-Лада.рф»
| Проблемы с электрикой Калины встречаются также как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле. |
Монтажный блок Калины
Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.
Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.
| Предохранители монтажного блока | |
|---|---|
| Обозначение предохранителя (номинальный ток. А) | Защищаемые элементы |
| F1(10) | Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов |
| F2 (30) | Цепи электростеклоподъемников |
| F3 (10) | Цепи аварийной сигнализации |
| F4 (20) | Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла |
| F5 (25) | Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла |
| F6 (20) | Звуковой сигнал |
| F7 (10) | Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона |
| F8 (20) | Элемент обогрева заднего стекла |
| F9 (5) | Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика |
| F10 (5) | Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака |
| F11 (7,5) | Цепи ламп противотуманного света в задних фонарях |
| F12 (7,5) | Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары |
| F13 (7,5) | Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары |
| F14 (10) | Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов |
| F15 (10) | Лампа дальнего света (левая блок-фара) |
| F16, 17 (10) | Лампы противотуманных фар (опция) |
| F18 (15) | Элементы подогрева сидений (опция) |
| F19 (10) | Электрические цепи АБС (опция) |
| F20 (15) | Нагревательный элемент прикуривателя |
| F21(10) | Цепь блокировки заднего хода коробки передач |
| F22 (15) | Блок управления охранной сигнализацией |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 (25) | Электрические цепи АБС (опция) |
| F27 (5) | Запасной |
| F28 (7,5) | Запасной |
| F29 (10) | Запасной |
| F30 (20) | Запасной |
| F31(50) | Электроусилитель руля |
| Реле монтажного блока | ||
|---|---|---|
| Обозначение | Наименование | Запитываемые потребители |
| К1 (опция) | Реле омывателя блок-фар | Элетродвигатель омывателя блок-фар |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота и аварийной сигнализации |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света блок-фар | Лампы дальнего света блок-фар |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 (опция) | Реле противотуманных фар | Лампы противотуманных фар |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 (опция) | Реле подогрева сидений | Элементы подогрева сидений |
| К12 (резерв) | — | — |
Основной блок предохранителей Лада Калина
Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.
Предохранители и диагностический разъем системы управления двигателем:
- диагностический разъем;
- предохранитель силовой цепи главного реле;
- предохранитель силовой цепи реле электробензонасоса;
- предохранитель цепи постоянного питания контроллера
Дополнительный монтажный блок Лада Калина
Блок реле системы управления расположен под консолью панели приборов, рядом с контроллером. Чтобы его достать следует снять правую накладку консоли панели приборов (возле левой ноги пассажира), а затем:
- Отвернуть гайку крепления блока реле, используя торцевой ключ.
- Потянуть за планку.
- Вывести блок реле системы из под консоли.
Блок реле системы управления:
- реле электровентилятора системы охлаждения;
- реле электробензонасоса;
- предохранитель (50 А) электровентилятора системы охлаждения;
- главное реле
Внимание:
| Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока. Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару. |
Ключевые слова:
Понравилась статья? Поделитесь с друзьями!
Реле блока управления электроусилителем руля калина шоу. Pagpapalit ng блок управления электроусилителем руля
Рулевое управление с электроусилителем является устройством, разработанным для облегчения портативного управления. На хинди вы можете найти, какие бытовые продукты были созданы с усилителями. EUR на этой Lada Kalina — когда вы выбираете для своих любимых, когда они используют и самые эффективные способы, чтобы использовать их? Наслаждайтесь музыкой на ибабе.
За дополнительную плату в размере
евроЕсли вы хотите, чтобы вы отключили разные устройства. Установите систему автоматической диагностики, которая поможет вам найти нужную систему. В любом случае, вы получите электроусилитель рулевого управления, если хотите, чтобы он не работал, но не работает, если хотите, чтобы все было в порядке.
Рулевое управление с электроусилителем может работать, если Калина действует на условиях гарантии и предоставляет европейскому дилеру.Когда вы набираете систему, вы можете использовать его как капангьярихан. В этом случае, этот двигатель работает быстрее, чем усилитель.
Если вы хотите знать хинди, чтобы понять, как работает датчик, он отвечает за систему в различных режимах работы. В полной мере, евро является наиболее эффективным в лучшем случае.Сделайте так, чтобы транспортировка была возможна, и вы получили ее, когда система работает, и вы можете быть ответственным за работу контроллера. Сделайте ремонт своими руками Сделай сам, сделай так, чтобы датчик сарили, какие элементы теперь есть на хинди.
Если вы хотите, чтобы датчик был напрямую подключен на километр, то данные были введены в систему управления в евро. Система автоматизирована, она освещает диод, подключенный к панели управления, а также драйвер, связанный с неисправностью устройства.Чтобы узнать, как использовать усилитель, он предназначен для диагностики с помощью клипа в часах. Помогите диагностике, помогите автомобилистам решить все проблемы, связанные с различными механизмами и узлами транспорта.
Показывает все полученные результаты этого элемента — для того, чтобы узнать, как использовать усилитель электрической мощности в зависимости от ситуации:
- Получить сигнал от датчика данных.Проблема может быть решена с помощью регулятора, а также с помощью кабеля.
- Просматривайте больше всех сасакян. Сделайте это, чтобы решить большую проблему и решить проблему.
- Усовершенствованный двигатель налампасан.
- Блок управления Maling. Он помогает решить проблему, решая все, что вам нужно.
Электроэнергия
- Если вы хотите использовать электроусилитель руля, переключитесь на все переключатели.Это можно сделать, чтобы установить все контактные площадки с проводами от панели управления — например, это можно сделать, чтобы открутить длинные саморезы. Используйте эту отвертку Phillips.
- Это позволяет сделать это, вы можете сделать это через большую панель управления. Чтобы сделать это, нажмите на зажим, чтобы защитить кабели, и выберите его из вашей системы управления.Это было сделано только для этого, вы можете выбрать одного человека из разных переключателей.
- Кронштейн, используемый в различных типах инструментов, позволяет использовать их.
- Вы можете найти халиджи дайнгат на майбабе. Позволяет быстро вращать карданный вал на сборочном валу. Этот торнильо на хинди, это очень важно, чтобы держать гайку, чтобы сделать это в режиме ожидания. Демонтаж торнильо, освобождение зажимного зажима, установка промежуточного вала невозможна.Чтобы решить проблемы с установкой, локализацией каталогов постов, установкой шестеренок, вы можете установить маркер. Если вы хотите узнать, что такое валы, это очень важно, поэтому они решают проблемы в системе. Установите электрический усилитель в любое время года на хинди, сделайте это на кабелях.
- Тулад для установки, установка выполняется в обратном порядке (видео с видео Мурзик Уайт).
Ошибка ERD на приборной панели
Получить управление с электроусилителем руля на панели инструментов, вы можете настроить систему для оптимизации работы.В этом случае, этот курьентный прием может быть ганапом на гумагане. Ошибка, отображаемая на приборной панели, уже обнаружена. Это возможно, чтобы использовать этот метод и все, что нужно, чтобы сделать все, что угодно, в течение всего периода времени.
Если устройство работает, оно используется, чтобы контролировать работу с большим количеством страниц. Если вы хотите использовать EUR, это очень важно для того, чтобы быть ответственным за работу.Если вы хотите, чтобы ваша система была на хинди, вы можете использовать ее, чтобы получить больше информации о проблемах.
Если вы хотите использовать панель управления, вы можете использовать только ее, и одновременно запускать двигатель, который работает, и работает очень быстро. Чтобы активировать зажигание, система обеспечивает диагностику всех механических и механических характеристик, которые работают нормально. Если вы используете лампу, она может управлять двигателем, и это решает проблему.
Видео «Теперь, когда вы знаете, что делать, если хотите, чтобы ваша жизнь была в порядке»
Шасси на рулевом колесе
Вы можете попробовать свои силы в ваших руках, если хотите, чтобы электрический усилитель руля (EUR) был на вашей Lada Kalina. Вот только выпуск 2007 года. Какая-то проблема, возникающая в связи с проблемой электрического усилителя рулевого управления, включает в себя увеличение мощности, включение двигателя, этот значок, сделанный с помощью манипулятора, обнаруживает, что он может быть использован в евро.Вы можете перезапустить двигатель, включить усилитель, который будет работать, и это будет сделано. Диагностические методы показывают неутешительный диагноз, евро может быть отремонтирован на китайском языке. Сусубукан, называя его своим сарили в гарахе.
Эта страница содержит подробную информацию, все мастера, которые работают, работают и работают с интересными людьми.Гавайн делает все возможное, чтобы сделать все в вашем гараже, без всяких сомнений. Это лучше всего, быстро и просто разобрать и собрать множество вещей, сделать это катумбами халага, сделать все свои сарили, вы можете, чтобы спасти свои любимые языки, на своем языке автосервис.
Показать видео с электроусилителем руля (евро) на Lada Kalina:
Электроусилитель руля — проблема Lada Kalina.Это так, если вы хотите, чтобы местная индустрия авто была создана только в EUR. Вы можете использовать автозапчасти, чтобы узнать, как создать отличную систему разработки. Установка электроусилителя рулевого управления на Kalina является усовершенствованной версией . Это лучший способ добиться успеха.
Любительство здесь на хинди — очень важно, чтобы понять, как это сделать.Система рулевого управления — это большой узел, который зависит от того, насколько важен и понятен.
Электроусилитель рулевого управления на Kalina является быстро работающим в Европе. Если вы хотите узнать больше о автомобилистах, они помогут решить многие проблемы, связанные с проблемами, и они помогут вам решить эту проблему.
Paano matukoy ang kasalanan?
В зависимости от того, что EUR дает автоцентр, вы можете найти все синонимы своего сари .
Калина на передней панели может быть особенно желтым индикатором, при обнаружении поломки электрических датчиков, ошибок и ошибок в системе. Это то, что вам нужно, чтобы помочь вам сделать лучшую авторемонтную мастерскую.Это важно, чтобы узнать, как это сделать, на хинди, чтобы узнать, как это сделать, но не может похвастаться тем, что делает это, например, на языке EUR.
Если вы хотите узнать, как сделать это, сделать его лучше, чем он есть, и очков, чтобы узнать, как это сделать . Sa Kalina, это наш удивительный мир манифеста. Теоретически, из-за ошибок, EUR может быть обнаружен без накапливания Gayunpaman, minsan ay hindi kinakailangan.Samakatuwid, чтобы управлять тапатом, это очень важно, чтобы помочь вам.
Возможные варианты выбора и управления данными
Решающая проблема, связанная с подключением электроусилителя рулевого управления -.
EUR, который можно установить на Kalina, установлен на рулевую рейку. В любом случае, усилитель работает только на тренировках, которые можно использовать в больших количествах или в любой момент.Быстрый разгон усилителей с помощью стоечного модуля. Он делает это, чтобы получить удовольствие от жизни, помогает EUR, чтобы получить удовольствие.
Натуральный продукт, который можно использовать только в году, представляет собой машину, которая работает на большом расстоянии от .
Может быть установлен только на этом датчике. И это хинди на английском, чтобы помочь сербисью. Все карты составлены из ваших сарили.
Pangalawang Pinsala доступен только в EUR.Теперь вы можете отключить электроусилитель рулевого управления, если хотите, чтобы это произошло на хинди. Теперь это устройство, чтобы научиться работать с водителем на хинди.
Уход за просмотром является уникальным в своей работе с сербисью и высоким уровнем знаний.
Карагдаганг кадахиланан
Проблема в работе электроусилителя рулевого управления может быть увеличена:
- больше, чем возможно отключение цепи при неисправности кабеля;
- лампы для управления двигателем;
- Какую информацию датчик били.
Электроусилитель рулевого управления (EUR) позволяет использовать металлический руль на рулевом колесе, который позволяет вам легко перемещаться по всему миру. Это сделано только на всех сандалиях, которые делают их более интересными.Усилитель двигателя создан с помощью механических умений, которые применяются в процессе работы.
Торсионный поворотный механизм на рулевом колесе обеспечивает специальный датчик и работает с блоком управления усилителем, который управляет работой усилителя двигателя. Эта структура, которую курят, является юнитом, который нагружает каплю и делает это. В кабельном банде, сделайте это своими руками, установите гидроусилители.
Karaniwan, капаньярихан на машине, которая работает на большом и далеком двигателе, работает с электрической энергией на таких машинах, которые могут использоваться людьми на машине, которая работает на любом компьютере. может остановиться у ограды шоссе Исанг.
Признаки проблем с ESDПризнаки неисправностей в работе электрических устройств включают активацию панели инструментов, которая может быть удивлена.Зависит от того, что евро является автоматическим, но это все равно хинди мангьяяри, есть много людей, чтобы использовать хинди синасадьянг хинди панкараниванг язык и язык. Чтобы отключить предохранитель, подключенный к механизму.
Автоматическая система отключения электроприводов возможна в сумме:
- Подключение сети к сети с номинальным значением
- Сигнал выше
- от датчика . двигатель sa itaas normal
Все возможности подключения сенсорной системы или подключения кабеля, а также удобство использования сенсора или подключения цепей.
В зависимости от ситуации, они могут быть использованы в EUR. Когда игра начнется, вы можете использовать систему для диагностики EUR. Если сасакян дает гарантию, больше не дает никаких услуг по сербисью или сигналу сербиса, который направлен на коцэ, вы можете получить более 11 000 рублей за 13 000 рублей.
Если неисправность неисправна в EUR, выход из нее через датчик скорости, работает очень быстро, легко и быстро.
Этот датчик получает информацию в евро, полученную от сасакян, с учетом того, что металические свойства являются движущимися по манибелу…………………………………………………. Когда этот котелок работает, в этом случае, рулевое колесо может быть максимально увеличено, а также работать с ним, может быть сделано.
Если датчик был активирован, включите небольшую информацию о блоке управления EUR и подключите его к панели управления и сделайте ее индикацию на панели автомобиля.
ЭлектроэнергияКак работает, когда вы нажимаете на спусковой крючок, когда указывается цена евро, и вы можете управлять поворотом и управлять поворотом. Нет проблем с электроусилителем — это решает проблемы с электроусилителем руля. У вас есть возможность увидеть, как это сделать, он может быстро или быстро окисляться, но вы можете получить информацию о движении в евро.Узнайте больше о датчике скорости, который вы можете использовать в сети. Если вы хотите услышать все песни, которые вам нравятся, они интересны в EUR и на карте.
Kailangan может творить с Сира на Юнит. Для того, чтобы сделать это круто, как сделать суси, это крус и квартира на Бирадоре, Башахан. Этот удивительный сайт поможет вам найти аккумулятор (негабаритный пост) и увидеть его.
Сознание того, что вы выполняете, является ежедневным использованием.Сделайте это, чтобы настроить все коннекторы, подключенные к проводам, и использовать их с приборной панели. Наслаждайтесь звуком, звуком, звуком и звуком. Подключайтесь к подкладке вилок и переключателей проводов.
Для простого доступа к странице, можно также переключать зажигание. Отвинтите длинные саморезы с помощью крестовой отвертки или отвертки и вставьте соответствующий элемент. С помощью одного из ключей и гаечного ключа на 24, вы можете получить новые очки из-за того, что они используют и делают манипуляции, которые производятся с помощью ключей от игры на воде.
Bago alisin, kinakailangan to markahan ng locasyon nito na may kaugnayan sa puwang ng baras. Создайте приборную панель надолго. Благодаря тому, что вы можете получить доступ к блоку управления EUR, можно легко подключить провода от этого устройства. Подключите вилку к переключателю, подключенному к сети.
Установите кронштейн и быстро установите контроль над каждым движением. Сделайте это для 13, чтобы установить приводной вал на рулевой вал.Застежка не используется с болтом, но не закрыта, а клеммный зажим выполнен с помощью плоского плоского бирадора. Установите промежуточный вал на место.
В процессе разборки, он используется для маркировки валов, переключения передач, зубчатых колес с любым, более простым и простым управлением, а также с механизмами.
ЭлектроэнергияПодключайте электрический усилитель или понижайте его мощность, повышая скорость подачи электроэнергии, делая это в обратном порядке.Устанавливайте большую часть бисагра на валу шестерни, чтобы установить его на промежуточных карданных валах.
Susunod, есть закуски и нюансы, на которых есть промежуточные бары, идисконтировать их на ilalim на bisagra. Установите более крупный бисагра на лугар, рулевой вал подвешен к отверстию для болта в его бисагре, а также на больших барах, которые награждают.
Подсчитайте их с бисагрой и закрутите до конца.Установите прокладки между проводами и проводами на крепления, и установите все элементы: переключение манипулятора, блокировку зажигания и установку крышки на панели манипулятора. .
В зависимости от того, как получить электроусилитель рулевого управления, вы можете использовать его в любой работе, в зависимости от условий, в которых они работают или работают с ними. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Увеличивает портативный компьютер.
Sumusunod в новых элементах Sunud-Sunod.Благодаря множеству технологий, которые вам нужны. Это очень важно, чтобы понять, как это сделать, это поможет вам сделать это в коттедже. Вы можете работать в этом режиме с большим количеством функций, которые можно найти в сети, сейчас вы можете не знать, как это сделать, чтобы установить его, установить электрические устройства. Нангьяри это са karaniwang gulong. Чтобы управлять контролем, вы можете использовать его на практике и использовать электрические инструменты.
Рулевое управление с электроусилителем, установленное в EUR — это система, разработанная для создания системы управления, используемой в управлении. Теперь, когда вы умеете создавать изображения, чтобы крутить манибел, теперь он может быть использован с помощью далири.
Электроусилитель руля на модель Lada Kalina, другой от 8 000 рублей для более рублей на 25 000 рублей бесплатно.
Что это за усилитель?
Рулевое управление с электроусилителем— это система, созданная огромным количеством людей, таких как:
.- Электродвигатель
- Электронный блок управления.
- Установка катушки с торсионным валом.
- Бесконтактный датчик крутящего момента.
- Датчик положения ротора.
Paano gumagana ang EUR?
Рулевое управление с электроусилителемможно установить на рулевом валу, а также установить торсионный вал и установить датчик крутящего момента.Скручивание торсионного вала невозможно без манипуляций с датчиком. Получите данные об этом, электронный блок управления позволяет управлять двигателем для управления двигателем.
Есть много и много чего курения?
Сумма оплаты EUR:
- Компактный дизайн . Это устройство крепится к рулевому валу, а не на капоте.
- Мадалинг пагпапанатили .Электроэнергия — это технология, которую можно использовать с любовью.
- Madaling napapasadyang.
- Махусай . Этот двигатель светится очень быстро и быстро.
Недостатки EUR:
- В большом режиме перегревается, когда перегревается. Халимбава, в этом году, когда мы читаем уроки.
- Maliit na kapangyarihan. Это очень маленький электрический генератор.
Есть гидроусилитель руля, который вы можете использовать в качестве кольца.
Новый усилитель
Медийный метод решения проблем, связанных с устранением неисправностей, представляет собой простой датчик данных. Поиск и устранение неисправностей на хинди выполняется в любой точке мира, и вы можете выполнять эту работу на своем языке. Этот умный котел, сделавший усилитель мощности, очень легко контролировал.Благодаря изготовленному датчику, усилитель дает важную информацию и люмилико. Анализ разбивки — это потрясающий метод. На языке панели управления отображается EUR. Вы можете использовать датчик скорости.
Предназначен для устранения неисправности усилителя. Решение этой проблемы на хинди.
За дополнительную плату в размере
евроДля того, чтобы узнать больше и больше о каждом махабанге, лучше всего использовать ваш привычный язык.Если вы хотите, чтобы все было, хинди или просто в течение всего долгого времени, пока усилитель отремонтирован, и вы можете починить их.
Релейный усилитель работает на всех ваших инструментах (например, или написано). Это напака-бабасагин бахаги, в любом случае это падение. Buweno, kung nangyari iyon, maingat na suriin ito, и все, что вам нужно, сделать это.
Маникал, который использует соответствующие устройства, дает возможность работать с ними.В любом случае, когда вы можете связаться с устройствами, они могут быть деформированы, и это очень важно, чтобы использовать их.
Установите блок управления, выполните настройку и настройте его, чтобы сделать все возможное, чтобы изменить настройки.
Любой элемент рулевой колонки в сборе был установлен. . Необычайно механический, способный к евро, это очень важно, если вы хотите, чтобы это происходило из лабиринта. Samakatuwid, это все, что нужно, чтобы использовать эту систему, лучше всего на huwag magsimula.
Снятие и установка калины евр. Почему не работает электроусилитель руля на Калине? Устранить проблему Ремонт блока управления EUR Kalina
Последняя модель Калина
Рулевое колесо с электроусилителем устанавливается на автомобили Lada Kalina. Его конструкция очень проста, состоит из одного блока, поэтому даже на комплектации «Стандарт» ЭУР поднимается без особых проблем.В его составе нет жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, так как малейшее движение руля может спровоцировать вывоз машины в кювету или на обочину.
Схема электроусилителя руля предусматривает работу механизма на разных скоростях, а при движении он исправен, отключается.Вина кроется в том, что EUR останавливается в одном из состояний. Запрещается пользоваться автомобилем до устранения поломки. О проблеме сообщит желтая лампа на приборной панели. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее невозможно, следует снять предохранитель, отвечающий за работу эл. При этом следует учитывать, что Эмур может отказаться не только от старых, но и от новых блюд, которые не успели запустить.
Причины
евроВот этот полезный автомобильный узел
Основная причина неисправности кроется непосредственно в электросети. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства можно обойтись копейками, поэтому, если машина еще на гарантии, лучше обслуживать у дилера. При полном отказе усилителя следует отключить питание.В этом случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.
Еще одна часто возникающая неисправность — это поломка датчика скорости. Этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении с очень низкой скоростью. При ускорении — уменьшение усилия, создаваемого усилителем граблей. Ответственность за такой алгоритм работы несет датчик скорости. Заменить его на себя несложно, поэтому ремонт обойдется в небольшую сумму.
Если скорость больше, то Эмур работает меньше, так как он не нужен. По этой причине на Калине с электроусилителем руля управление высокими скоростями такое же, как и в модели комплектации «Стандарт» без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электропитанием получает неверные данные. В результате ЭУР отключается, а на панели приборов водитель видит желтый индикатор, информирующий об ошибке в эл.
Но вы можете избежать непредвиденного ремонта и сбоя системы. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ Избавиться от неисправностей При поломке ЭУР придется его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой. Для этого потребуется ключ на 13, крестовая и плоская отвертка.
Перед началом разборки нужно установить колеса в буквальное положение и снять минусовую клемму с аккумулятором.
Разборка электромастера
В первую очередь следует избавиться от воровства переключателей. После этого отсоединяем от приборной панели все колодки с проводами. Если необходимо разобрать замок зажигания, нужно открутить 3 винта с помощью отвертки для корок. Далее идет нижняя перекладина приборной панели. После этого нажмите на замки колодок жгутов проводов и отсоедините их от блока управления Emur. И только теперь можно отключать блок прямо с рулевого переключателя.
Как устроена сборочная единица
Кронштейн крепится с помощью 4 гаек для откручивания. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к рулевому валу. Откручиваем ключом на 13, при этом гайку держим от проворачивания. Болт извлекается, а клеммное соединение зажимается прочной плоской отверткой. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга.Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.
Постарайтесь при разборке не повредить проводку. Отметьте расположение валов и шестерен как можно точнее, чтобы не возникало неудобств при вращении рулевого колеса. Установка ЭУР осуществляется теми же инструментами только в обратной последовательности. Самое главное — совместить все бирки на валах. Не будет лишней и помощь партнера.
Заранее наденьте нижнюю петлю на вал шестерни.Сначала соедините промежуточный кардан напрямую с рулевым валом, затем ключом с головкой на 13 открутите гайку вала выглаживающей плиты. Снимите болт и аккуратно отсоедините верхнюю петлю от нижней. Первым делом идет нижний шарнир, после чего вал поворачивается к расположению отверстия в верхнем шарнире под болт внизу вала. Теперь осталось только соединить петли и вытащить болт. После этого подключаем колодки электропроводки и устанавливаем облицовочные панели.
EUR ОШИБКА на приборной панели
О неисправностях евро сигнализирует бортовой компьютер
Победители автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелой лампой «ошибка евро».Причиной тому может быть как полный отказ системы, так и неправильная работа. Стоит отметить, что сенсор светится желтым, а не красным светом. Это значит, что управлять автомобилем можно и без исправного электроусилителя руля Lada Kalina, соблюдая некоторые меры предосторожности.
Больше усилий к рулю придется приложить, если выключить Эмур полностью. Сделать это достаточно просто, загнав предохранитель, отвечающий за питание блока управления. Если не работает усилитель рулевого управления или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Может быть, нелегко будет ездить без электрического мощного двигателя. При неуместности руль кажется тесноватым, но на самом деле он такой же, как на Калине комплектации «Стандарт».
Причины выхода из строя Emur Two: Неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снимать блок управления и устанавливать новую ручку опытному электрику.В случае гарантии нужно показать машину специалистам автосервиса.
Если вы все же захотите снять и установить блок управления самостоятельно, для этого потребуется только крестовая отвертка из инструментов. Сначала снимите все пластиковые панели под колесом, чтобы облегчить доступ к блоку. И не забывайте, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами. Их необходимо открутить, и снять накладку.
Вид на сам блок управления открывается после демонтажа накладок. Все штекеры должны быть отключены от блока управления Emur. Сам блок крепится с помощью двух болтов. Открутите их и аккуратно потяните коробку вниз, чтобы что-нибудь повредить. Помните, что агрегат все еще хранится в учете. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине. Теперь он будет только прикручиваться к пластине. новый блок управления и аккуратно устанавливаем все в обратном порядке.Выделите коробку жирным шрифтом, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.
На автомобиле Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель руля. Влияет на рулевой вал. Команды на включение его в работу подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). В работу он приходит после достижения частоты вращения коленчатого вала 400 об / мин .Сигнал ему об этом дает датчик случайной частоты, он работает с тахометром. При движении авто со скоростью более 60 км / час ЭУР отключается. Данные о скорости автомобиля получает со спидометра, а точнее с датчика скорости. Управляет работой блока управления Eura Electronic.
При отказе в работе электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого управления . С учетом того, что датчик скорости часто выходит из строя, ЭУР естественно отключается и работать не будет, хотя и в хорошем состоянии.Электронный блок управления не работает, так как не получает сигнал от датчика скорости. Электронный блок управления не очень удачное место, т. К. В случае не герметичности радиатора отопителя на него будет попадать тосол. Влажная микросхема не выйдет. Естественно водитель это почувствует, потому что рулевое управление станет тяжелее.
Электромеханический рулевой механизм рулевой калины чувствителен к напряжению бортовой сети. По техническим характеристикам его рабочее напряжение должно быть в пределах 10.8-15 вольт. Но бывают случаи, что ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. В этом случае виноват не сам генератор, а его реле напряжения. В случае отказа от работы электромеханического усилителя рулевого управления, для обеспечения безопасности снимите монтажный блок из розетки с предохранителем на 50 ампер. В этом случае движение на автомобиле можно продолжить, но без усилителя.
Назначение EUR, как известно, — обеспечить более комфортное управление транспортным средством.Сравнительно не так давно этим типом гидроусилителя стали оснащаться автомобили отечественного производства. Что на машине Лада Калина стоит электроусилитель руля, какие неисправности для него характерны и как заменить узел, читайте ниже.
[Скрыть]
Элементы электроусилителя руля и принцип его работы
На автомобиле Лада Калина электроусилитель руля представляет собой специальный узел, соединяющийся с системой рулевого управления и позволяющий обеспечить мягкую и плавную работу рулевого управления. колесо.Благодаря тому, что в автомобиле установлен электроусилитель, тяга при повороте руля будет лучше, соответственно водителю нужно будет прикладывать меньше усилий.
Что касается непосредственно конструкции устройства, то оно состоит из:
- в первую очередь, в схему электроусилителя руля входит электродвигатель;
- Не менее важным компонентом является блок управления;
- зубчатое устройство;
- Система также оснащена тремя регуляторами — момента, скорости, а также вращения коленчатого вала.
Система электроусилителя Руль Калина, как видите, в целом проста по своей конструкции. Несмотря на простоту, даже такое устройство позволяет получить все необходимые данные и упростить управление транспортным средством. Для управления работой узла используется бортовой компьютер. Следует отметить, что сам узел не всегда функционирует. Он вступает в действие при достижении числа оборотов 400 в минуту и отключается, если скорость автомобиля будет больше 60 км / ч.
В соответствии со схемой подключения такие ограничения позволяют добиться наиболее оптимальных свойств и позволяют водителю управлять Калиной в интервале, который считается наиболее сложным. Кроме того, такие функции были введены производителем из соображений безопасности. Ведь при движении на большой скорости эксплуатация рулевой рейки с электромеханическим усилителем более опасна. Как мы уже сообщали, использование этого узла делает руль более чувствительным, соответственно это может привести к определенным рискам при движении на большой скорости.Так при движении со скоростью более 60 км / ч устройство автоматически отключается, благодаря чему водитель в целом перемещается на машине на машине более безопасным.
EUR неисправности и последующая диагностика прибора
Как уже было сказано выше, установка выключателя электропитания руля на Калину подразумевает использование довольно простого устройства по своей конструкции. Соответственно, ремонт узла и выявление неисправностей в целом — процедура не особо сложная.Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, производитель выбрал не особо удачно. Все потому, что установка ЭУР проводится под радиатор отопителя. Таким образом, при использовании автомобиля в зимнее время года на узел будут влиять разные температуры, в частности их дифференциал.
Именно это и влияет на поломку узла и, как показывает практика, случается довольно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.
Как правило, выходу из строя механизма способствует:
- отсутствие импульса с регулятора скорости;
- неисправность блока управления системой;
- слишком низкое напряжение в бортовой сети автомобиля;
- превышен допустимый порог агрегата.
Внизу справа индикатор в виде руля с восклицательным знаком — он говорит о неисправности евро
Эти факторы, как показывает практика, способствуют поломке механизма.Что касается диагностики, то она проводится самим блоком управления калиной при запуске узла и помощи исправности всех систем. Если какой-то из компонентов не передает соответствующий сигнал, блок управления автоматически заносит его в список неработающих устройств. Соответствующую информацию можно увидеть на панели управления. В частности, если речь идет о выходе из строя ЭУР, то на приборке появляется индикатор оранжевого цвета в виде руля с восклицательным знаком.
В соответствии с сервисной инструкцией производитель заявляет, что проблема неисправности узла должна быть решена в ближайшее время. Поэтому автовладелец должен двигаться с небольшой скоростью до ближайшей станции техобслуживания и ремонта. Но это все — официальные данные, на самом деле дела обстоят несколько иначе.
Как правило, появление индикатора на панели управления не предполагает необходимости ремонта, обычно его появление свидетельствует о возникновении проблем в работе узла.Речь может идти как о сбоях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на щите не отражается на работе узла в целом (автор видео — канал COMPSMASTER).
По сути проблемой считается поломка, при которой чувствительность руля будет слишком низкой. Такого рода неисправности обычно проявляются довольно часто и, как правило, их действительно нужно немедленно устранять.В противном случае игнорирование проблемы может привести к печальным последствиям. Чтобы быстро решить проблему, в первую очередь необходимо демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы можете добраться до ближайшего СТО для ремонта.
ВАЗ иски утверждают, что ЭУР ремонту не подлежит. При поломке замените!
Замена электроусилителя руля
Процедуру замены узла в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В случае, если гарантийный срок Вашего транспорта еще не истек, конечно, для устранения проблемы Вам необходимо обратиться к официальному дилеру. Если гарантия на автомобиль больше не действует, но, как известно, стоимость ремонта может быть довольно высокой, проблему можно попробовать решить заменой узла. Но прежде чем приступить к его устранению, необходимо учесть, что сама процедура замены не отличается особой простотой. Так что если у вас нет технических знаний, опыта и навыков в выполнении этой задачи, лучше не пытаться ее выполнить.
Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу из строя системы, но и к достаточно сложному и дорогостоящему ремонту узла. Таким образом, монтаж электрооборудования можно проводить только после изучения всех узлов, деталей и особенностей системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную у руля.Потребуется отключить все провода, идущие к узлу.
Как показывает практика, установка нового узла в большинстве случаев может не потребоваться, так как обычно проблема решается путем проведения профилактических мероприятий. На самом деле одна из самых частых проблем в работе узла — это стук. Этот стук обычно проявляется при повороте рулевого управления и в большинстве случаев сопровождается скрипом. Чтобы решить проблему такого плана, достаточно будет только смазать узел.Если это не помогает, то нужно провести более тщательную диагностику или замену узла.
Извините, в настоящее время нет доступных опросов.
Видео «Инструкция по замене электроусилителя руля на Калину»
Подробное пошаговое видео-следствие по замене узла в Lada Car Valina показано на видео ниже (автор ролика Сергей Заппюк).
Электроусилитель руля — это узел, обеспечивающий более комфортное управление автомобилем.Не так давно ЭУР оснащалась автомобилями отечественного производства, в частности, в этой статье мы поговорим о Ладакх Калине. В чем могут быть неисправности Eur Kalina и каковы методы устранения неполадок? Ответы на эти и другие вопросы смотрите ниже.
[Скрыть]
Причины
евроПочему не работает электроусилитель руля на Лада Калина, он выключается и отказывается работать, по каким признакам руль с евро стучит, перекручивается, отскакивает или пищит? Чтобы отремонтировать систему своими руками, нужно знать, как проводится диагностика и каким причинам предшествует поломка.Чаще всего выход из строя усилителя происходит из-за поломки самого узла и происходит отказ усилителя. Проблемы такого плана устраняются системой тщательной проверки для точного выявления неисправности.
Как показывает практика, часто неработоспособность электросети (выход из строя) связана с поломкой регулятора скорости.
Эффекты:
- клиническое рулевое колесо
- он находит
- становится туго
- другое
Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких оборотах.
Итак, вкратце о причинах выхода из строя ЭУР:
- Упал регулятор скорости или не приходит или пропадает сигнал на блоке управления. В этом случае причина может быть приготовлена как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
- Понизилось напряжение в электросети автомобиля. Причины могут быть разные, начиная от половой батареи и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
- Превышено допустимое количество оборотов коленчатого вала.
- Некорректная работа или выход из строя модуля управления. В зависимости от причины, блок управления может быть отремонтирован, нужно провести более детальную диагностику.
Диагностика
Коды ошибок
c1044 — Неверная последовательность датчика положения ротора (DPR)
c1621 — Неправильное напряжение 5 В
c1622 — Обрыв цепи сигнала скорости
c1011 — Цепь скорости двигателя автомобиля, сигнал сигнала отсутствует с датчика hola (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,
c1022 — Ошибка, напряжение основного выхода датчика крутящего момента — Возможно, что крышка вала вала изоляция и средний, зеленый провод замыкает масса
Ремкомплект
Не может быть, альтернативный вариант беру на разборку, цена нового более 20 тысяч рублей
Демонтаж и разбор эл. нужно демонтировать все рулевые переключатели.Снимаем накладку рулевой рейки и демонтируем приборы, не забывая отключать разъемы питания.
Как снять eours своими руками:
- После снятия переключателей необходимо будет демонтировать нижнюю перекладину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отключить проводку от модуля управления. Когда эти действия будут выполнены, вы можете отключить разъем от переключателей.
- Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
- После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. При извлечении болта крепление нужно будет открыть, после чего аккуратно демонтируют промежуточный вал.
На этом этапе рекомендуем обратить внимание на положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, так как его выполнение предотвратит возможные проблемы с установкой в будущем. В том случае, если метки на валах не совпадают, это может вызвать неисправность в работе усилителя. При демонтаже будьте осторожны и не повредите проводку, так как это тоже приведет к неработоспособности ЭУР. - Когда узел будет демонтирован, его придется разобрать и заменить вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности (автор видео — Мурзик белый).
Как перетянуть рулевую рейку с помощью электроусилителя?
Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.
Как правильно сделать:
- Для начала нужно выключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям.После этого аккумулятор снимается и убирается в сторону.
- Далее нужно приподнять пластиковую подставку, под ней еще четыре винта, они тоже закручены.
- Сделав это, необходимо выдвинуть эту стойку вперед до тех пор, пока площадка не будет отсоединена от корпуса воздушного фильтра замка корпуса. После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблям.
- На следующем этапе необходимо будет подвести руку к поручню.Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит вам предоставить ключ к регулировочной гайке.
- Для проведения работ по регулировке вам понадобится специальный ключ. Чтобы подтянуть рельс вверх, без него процедура регулировки не состоится. С помощью этого ключа необходимо подвести машину к автомобилю для установки инструмента в нужное отверстие.
- При регулировке соблюдайте осторожность, чтобы не тянуть за направляющую. Если его подвеска очень прочная, то при движении на поворотах рейка будет съедать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, он зависит от того, насколько сильно гайка ломается, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все стало правильно.
После завершения настройки необходимо будет проверить правильность выполнения данной задачи. То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и стука не было. Если стук остался, регулировка продолжается.
Фотогалерея «Регулировка Рулевого Рейки»
4. Расположение регулировочной гайки.
Как можно размазать и отрегулировать ЭУР?
Как и чем смазать усилитель?
Литол можно использовать как смазку, процедура выполняется следующим образом:
- Сначала необходимо снять пластиковый кожух, для этого открутить болты, которые фиксируются. Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину панели приборов, находящуюся под рулем.
- Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпустить вниз.
- Удалите еще один болт, тогда можно заняться непосредственно смазкой.
- Сначала руль поворачивается влево до упора. Смазку наливают в 10-сантиметровый шприц, который нужно всыпать в получившееся отверстие. Вам нужно пролить все 10 кубиков.
- Затем руль поворачивается вправо до упора — шприц сразу направляется в отверстие, вся смазка испорчена.
- После этого надо поставить руль в среднее положение и еще раз указать смазку.
- Далее руль нужно крутить в разные стороны до упора несколько раз. Операция смазки повторяется снова.
- Затем производится сборка всех узлов в обратной последовательности.
Почему на Калине не работает электрическая плита. Снятие и установка Eur Viburnum гуд EUR на Калину
Электроусилитель руля — проблемное место Лада Калина.Наверняка это связано с тем, что отечественный автопром только недавно выходил на евро. Не успел «АвтоВАЗ» все-таки научиться делать мощные рулевые системы. Поэтому ремонт электроусилителя руля на Калине до сих пор остается частой практикой. Но лучше всего это делать специалистам.
Любительства здесь не будет — это может только усугубить ситуацию. Система рулевого управления — важный узел, от исправности которого зависит экономичность автомобиля и, конечно же, безопасность.
Ремонт электроусилителя руля на Калине — ответственная работа, требующая определенных знаний в области ЭУР. А поскольку такими знаниями обладает минимальное количество автолюбителей, то в основном водители собираются на сотню, что рутится правильно.
Как определить неисправность?
Несмотря на то, что ремонт ЭУР требует обращения в автосервис, обнаружить первые признаки неисправности можно .
Valnes на передней панели имеют специальный желтый индикатор, который в случае сбоя питания загорается и сообщает об ошибке в системе. Если он загорелся, то у вас есть лишний повод посетить ближайшую автомастерскую. Но следует сразу отметить, что желтый индикатор не сообщает о критической неисправности, а сигнализирует только о возникновении проблемы, позволяющей управлять автомобилем, но без участия EUR.
В случае полного отказа электроусилителя руля лучше сразу остановить и вытащить предохранители .В Калине они находятся слева от руля. Теоретически неисправности ЭУР следует отключать самостоятельно. Однако иногда и не обязательно. Поэтому для лояльности все же стоит позаботиться о предохранителях.
Возможные неисправности и их причиныОсновная проблема, вызывающая поломку ГУР.
EUR, установленный на Калину, не работает при постоянном усилии на рулевой рейке.В полную силу усилитель начинает работать только в тот момент, когда машина движется на малой скорости или приходит в состояние покоя. При разгоне усилие усилителя на рулевой рейке уменьшается. То есть чем меньше скорость движения, тем больше начинает работать ЭУР.
Естественно описанная неисправность может быть выявлена только , когда автомобиль стоит на месте или движется с небольшой скоростью .
Исправить данную поломку можно только полной заменой датчика скорости. И здесь необязательно идти в сервис.Все можно заменить на себя.
Вторую неисправность можно спрятать в самом ЭУР. В основном она заключается в автономном питании электроусилителя руля из-за того, что самоконтроль он не прошел. То есть устройство самостоятельно отключается, чтобы не мешать водителю при управлении машиной.
Такая неисправность гарантирует поездку на сотню и нужно будет хорошо провести.
Дополнительные причиныНеисправность в электроусилителе руля может вызвать:
- падение напряжения из-за возможных разрывов цепи из-за неисправностей с проводкой;
- превышение скорости вращения двигателя;
- нет информации
Последняя модель Калина
Рулевое колесо с электроусилителем устанавливается на автомобили Lada Kalina.Его конструкция очень проста, состоит из одного блока, поэтому даже на комплектации «Стандарт» ЭУР поднимается без особых проблем. В его составе нет жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, так как малейшее движение руля может спровоцировать вывоз машины в кювету или на обочину.
Схема электроусилителя руля предусматривает работу механизма на разных скоростях, а при движении он исправен, отключается. Вина кроется в том, что EUR останавливается в одном из состояний. Запрещается пользоваться автомобилем до устранения поломки. О проблеме сообщит желтая лампа на приборной панели. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее невозможно, следует снять предохранитель, отвечающий за работу эл.При этом следует учитывать, что Эмур может отказаться не только от старых, но и от новых блюд, которые не успели запустить.
Причины
евроВот этот полезный автомобильный узел
Основная причина неисправности кроется непосредственно в электросети. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве управления автомобилем.Ремонт устройства можно обойтись копейками, поэтому, если машина еще на гарантии, лучше обслуживать у дилера. При полном отказе усилителя следует отключить питание. В этом случае крутящий момент будет принимать рулевое управление Reika в обход электромеханического усилителя.
Еще одна часто возникающая неисправность — это поломка датчика скорости. Этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении с очень низкой скоростью.При ускорении — уменьшение усилия, создаваемого усилителем граблей. Ответственность за такой алгоритм работы несет датчик скорости. Заменить его на себя несложно, поэтому ремонт обойдется в небольшую сумму.
Если скорость больше, то Эмур работает меньше, так как он не нужен. По этой причине на Калине с электроусилителем руля управление высокими скоростями такое же, как и в модели комплектации «Стандарт» без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электропитанием получает неверные данные.В результате ЭУР отключается, а на панели приборов водитель видит желтый индикатор, информирующий об ошибке в эл.
Но вы можете избежать непредвиденного ремонта и сбоя системы. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неисправностей. При поломке ЭУР должен будет его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой.Для этого потребуется ключ на 13, крестовая и плоская отвертка.
Перед началом разборки нужно установить колеса в буквальное положение и снять минусовую клемму с аккумулятором.
Разборка электромастера
В первую очередь следует избавиться от воровства переключателей. После этого отсоединяем от приборной панели все колодки с проводами. Если необходимо разобрать замок зажигания, нужно открутить 3 винта с помощью отвертки для корок. Далее идет нижняя перекладина приборной панели.После этого нажмите на замки колодок жгутов проводов и отсоедините их от блока управления Emur. И только теперь можно отключать блок прямо с рулевого переключателя.
Как устроена сборочная единица
Кронштейн крепится с помощью 4 гаек для откручивания. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к рулевому валу. Откручиваем ключом на 13, при этом гайку держим от проворачивания. Болт извлекается, а клеммное соединение зажимается прочной плоской отверткой.Промежуточный вал аккуратно извлечен. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.
Постарайтесь при разборке не повредить проводку. Отметьте расположение валов и шестерен как можно точнее, чтобы не возникало неудобств при вращении рулевого колеса. Установка ЭУР осуществляется теми же инструментами только в обратной последовательности.Самое главное — совместить все бирки на валах. Не будет лишней и помощь партнера.
Заранее наденьте нижнюю петлю на вал шестерни. Сначала соедините промежуточный кардан напрямую с рулевым валом, затем ключом с головкой на 13 открутите гайку вала выглаживающей плиты. Снимите болт и аккуратно отсоедините верхнюю петлю от нижней. Первым делом идет нижний шарнир, после чего вал поворачивается к расположению отверстия в верхнем шарнире под болт внизу вала.Теперь осталось только соединить петли и вытащить болт. После этого подключаем колодки электропроводки и устанавливаем облицовочные панели.
EUR ОШИБКА на приборной панели
EUR неисправности подаст сигнал бортовой компьютер
Автовладельцы. Валина с установленным электро рулем. Наслаждайтесь приятным и удобным управлением, но рискуете столкнуться с проблемой — зажженная лампа «EUR EUR». Причиной тому может быть как полный отказ системы, так и неправильная работа. Стоит отметить, что сенсор светится желтым, а не красным светом.Это значит, что управлять автомобилем можно и без исправного электроусилителя руля Lada Kalina, соблюдая некоторые меры предосторожности.
Больше усилий к рулю придется приложить, если выключить Эмур полностью. Сделать это достаточно просто, загнав предохранитель, отвечающий за питание блока управления. Если не работает усилитель рулевого управления или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Может быть, нелегко будет ездить без электрического мощного двигателя. При неуместности руль кажется тесноватым, но на самом деле он такой же, как на Калине комплектации «Стандарт».
Причины выхода из строя Emur Two: Неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снимать блок управления и устанавливать новую ручку опытному электрику.В случае гарантии нужно показать машину специалистам автосервиса.
Если вы все же захотите снять и установить блок управления самостоятельно, для этого потребуется только крестовая отвертка из инструментов. Сначала снимите все пластиковые панели под колесом, чтобы облегчить доступ к блоку. И не забывайте, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами. Их необходимо открутить, и снять накладку.
Вид на сам блок управления открывается после демонтажа накладок. Все штекеры должны быть отключены от блока управления Emur. Сам блок крепится с помощью двух болтов. Открутите их и аккуратно потяните коробку вниз, чтобы что-нибудь повредить. Помните, что агрегат все еще хранится в учете. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине. Теперь осталось только прикрутить на пластину новый блок управления и аккуратно все выставить в обратном порядке.Выделите коробку жирным шрифтом, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.
На автомобиле Лада Калина, в зависимости от комплектации, может быть установлен электромеханический усилитель руля. Влияет на рулевой вал. Команды для включения его в работу подают различные датчики. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). В работу он приходит после достижения частоты вращения коленчатого вала 400 об / мин .Сигнал ему об этом дает датчик случайной частоты, он работает с тахометром. При движении авто со скоростью более 60 км / час ЭУР отключается. Данные о скорости автомобиля получает со спидометра, а точнее с датчика скорости. Управляет работой блока управления Eura Electronic.
При отказе в работе электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого управления . С учетом того, что датчик скорости часто выходит из строя, ЭУР естественно отключается и работать не будет, хотя и в хорошем состоянии.Электронный блок управления не работает, так как не получает сигнал от датчика скорости. Электронный блок управления не очень удачное место Так как в случае не герметичности радиатора отопителя на него будет попадать тосол. Влажная микросхема не выйдет. Естественно водитель это почувствует, потому что рулевое управление станет тяжелее.
Электромеханический руль рулевой калина чувствительна к напряжению бортовой сети. По техническим характеристикам его рабочее напряжение должно быть в пределах 10.8-15 вольт. Но бывают случаи, что ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. В этом случае виноват не сам генератор, а его реле напряжения. В случае отказа от работы электромеханического усилителя рулевого управления, для обеспечения безопасности снимите монтажный блок из розетки с предохранителем на 50 ампер. В этом случае движение на автомобиле можно продолжить, но без усилителя.
Электроусилитель руля для современных автомобилей Уже стал их неотъемлемой частью.На российском рынке впервые был установлен на автомобиль Lada «Калина» ( ВАЗ 1118. ). Электроинструмент добавил как много положительных эмоций, так и массу отрицательных. Поломка этого узла довольно часто бывает на первых образцах. Исключением стал наш нынешний Гость — автомобиль семейства Lada Kalina (рис. 1).
Ситуация довольно типичная: клиент жалуется, что иногда выключается тумблер электропитания и горит контрольная лампа руля руля, но после прохождения какой-то ямы или рельсов, то электромеханический усилитель руля (Emur или EUR) возобновляет свою работу.
Такая ситуация сильно раздражает, ведь машиной пользуется не только хозяин, но и его жена. Женщине гораздо сложнее повернуть руль без электрического усилителя.
Запускаем машину, и правда загорается значок неисправности электросети и крутить руль довольно сложно. С этой неисправностью нужно бороться.
Подключите диагностический сканер и подключитесь к блоку управления Emur.
На экране монитора мы видим следующую ошибку: C1044 — неправильная последовательность работы датчика положения ротора.Что такое датчик положения ротора и где он находится?
Мы отвлечемся на время на нашей неисправности и немного поговорим теории. Давайте разберемся с устройством Emur и из каких основных частей оно состоит. Рассмотрим все его части по отдельности.
Строительство Эмур Калина 11186-3450008-00
- Вал рулевой
- Электромотор
- Электронный блок управления
- Датчик крутящего момента
- Датчик положения ротора
Удалите Эмура.На заводской табличке (рис. 7) размещен артикул 11186-3450008-00 Продукция авирынка Махачкалы.
Снять рулевое колесо, стальные переключатели и замок зажигания. Чтобы добраться до датчика крутящего момента , необходимо сначала снять электродвигатель. Откручиваем кронштейн на 4-х болтах, кардан, стопорную гайку и 3 болта крепления электродвигателя.
Достаем обмотку датчика крутящего момента (рис. 17), предварительно отпустив провода с платы (рис.16).
Конструкция индуктивного датчика крутящего момента.
Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (пазами перфорации), которые закреплены на валу и вращаются вместе с ним. И две концентрические катушки с первичной и вторичной обмотками, закрепленные в корпусе Emur. Не будем вдаваться в различные термины, а скажем проще: на первичную обмотку подается переменный ток частотой 20 кГц, и если приложить усилие к валу (то есть начнем вращать руль), то на вторичной обмотке присутствует напряжение «+» или «-» в зависимости от направления вращения, и величина этого напряжения прямо пропорциональна приложенному крутящему моменту (усилию).Таким образом, электронный блок управления (ЭБУ) определяет, с какой силой вы поворачиваете рулевое колесо в ту или другую сторону.
Итак с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (рис.20), который находится на задней крышке электродвигателя.
В Эмур Лада «Калина» используется двигатель с трехфазным индуктором (uncoolette). Чтобы он начал вращаться в ту или иную сторону, электронике следует понимать, в каком положении в данный момент находится ротор и после определения положения в нужные моменты подавать напряжение на определенные обмотки статора.Для определения положения используется датчик положения ротора (ДПР).
Схема и конструкция оптического датчика положения ротора.
Расположены под углом 120 градусов 3 OPPARS — светодиод (SD A, B, C) и фотодиод (PD A, B, C) соответствуют расположению обмотки статора фаз двигателя A, B, C. ротор двигателя, диск установлен на роторе двигателя, и при его вращении срабатывает фотодиод a, b или c. Таким образом, электроника определяет текущее положение ротора.
Что ж, с устройством Эмура мы разобрались, возвращаемся к нашей неисправности, которую нам подарил владелец автомобиля «Калина». Что нужно сделать, чтобы все работало как надо? Достаточно частая неисправность на данной модификации Эмура — плохая фиксация оптопара на плате датчика положения ротора. Достаточно просто сохранить все контакты Optopar (рис. 24), чтобы оживить Эмура, что мы и поспешили сделать.
После собственно бустов собираем все в обратном порядке и заводим машину.УРА !!! Неисправность лампочки Эмура погасла и руль стал очень легко вращаться.
У нас на вооружении сканер для проверки параметров и считывания кодов неисправностей, а что делать простому автомобилисту, у которого нет этой техники? Как посчитать ошибки без специального сканера? Все очень просто.
1) При выключенном зажигании замкнуть 6-й контакт блока управления X2 блока управления Emur, либо замкнуть контакты 6 и 7 (рис.26). В разъеме X2 нет 6-го контакта, поэтому мы установили кусок белого провода и замкнули его 7-м контактом (массой).
Рассмотрим схему Эмура для более детального понимания.
Соединитель звукоснимателя ЭМУР ЭМУР «КАЛИНА»
«+12 дюймов» от аккумуляторной батареи | ||
«Минус» от АКБ | ||
«+12 В» от клеммы «15» выключателя зажигания | ||
Вход сигнала тахометра | ||
Вход сигнала от датчика скорости | ||
Вывод на индикатор состояния Emur | ||
Выход «K-line» на блок диагностики | ||
Выход «L-line» (не задействован) | ||
Итого (вес) | ||
Технологическое заключение (не задействовано) | ||
Электродвигатель фазы А | ||
Электродвигатель фазы А | ||
Фаза в электродвигателе | ||
Фаза в электродвигателе | ||
Фаза от электродвигателя | ||
Фаза от электродвигателя | ||
Датчик момента 1 с общим проводом | ||
Датчик момента общего провода 2 | ||
Датчик мощности момента | ||
Выход 1 точечного датчика | ||
Выход 2 датчика крутящего момента | ||
Вход частотного сигнала 250 кГц | ||
Провод датчика положения общего ротора | ||
Датчик выхода фаз и положения ротора | ||
Фазовый выход датчика положения ротора | ||
Фазный выход датчика положения ротора | ||
Питание «+5 В» Датчик положения ротора |
2) Включить зажигание.
Расшифровка кодов самодиагностики Электротехника ВАЗ 1118.
Давайте посмотрим на видео наглядный пример, как считать коды самодиагностики Эмура, к сожалению, на момент записи видео мы выявляем неисправность 16 (C1044) , а на видео мы заменили неисправность 13 (Датчик момента).
Коды (ошибки) АКБ ВАЗ 1118 при считывании диагностическим сканером.
Описание кода | |
Ошибки не обнаружены | |
Цепь оборотов двигателя автомобиля, отсутствие сигнала | |
Цепь датчика скорости автомобиля, отсутствие сигнала | |
Напряжение ковра автомобиля ниже минимального порога | |
Напряжение на замке зажигания ниже минимального порога | |
Основное выходное напряжение датчика момента | |
Управляющее напряжение датчика момента | |
Неверный сигнал основного и / или управляющего выхода датчика момента | |
Датчик момента, отсутствие сигнала | |
Датчик рулевого вала, неисправность цепи основного сигнала или несоответствие допустимого диапазона | |
Датчик рулевого вала, неисправность цепи управляющих сигналов или несоответствие допустимого диапазона | |
Датчик рулевого управления грузовика, без электропитания | |
Датчик положения ротора двигателя, неисправность цепи фаз A или несоответствие допустимому диапазону | |
Датчик положения ротора двигателя, неисправность цепи фаз или допустимый диапазон несоответствия | |
Датчик положения ротора двигателя, неисправность фазной цепи в допустимом диапазоне или его несоблюдение | |
Неверная последовательность датчика положения ротора | |
Датчик положения ротора двигателя, нет питания | |
Цепь для массы в силовых цепях | |
Двигатель, избыточный ток через фазную обмотку А | |
Двигатель, превышение тока через фазную обмотку в | |
Двигатель, превышение тока через фазную обмотку с | |
Двигатель, обрыв фазной обмотки | |
Двигатель, обрыв фазной обмотки A | |
Двигатель, фазная обмотка разомкнута | |
| Двигатель , фаза обмотки разомкнута с | |
Двигатель, замыкание фазных обмоток | |
Замыкание обмотки фазы и двигателя | |
Замыкание обмотки фазы в двигателе | |
Замыкание обмотки фазы от двигателя | |
Неисправность не выявлена | |
Блок управления, электронный блок ошибки RAM | |
Блок управления, ошибка ПЗУ электронного блока | |
Блок управления, Ошибка электронного блока EEPROM | |
Реле электронного блока | |
Блок управления, превышение температуры радиатора | |
Напряжение питания элементов ЭБУ ниже минимального порога | |
Напряжение на силовых конденсаторах ниже минимального порога | |
Время заряда силовых конденсаторов | |
Ток одной из фазных обмоток выше максимального порога | |
Образец хотя бы одного из верхних силовых транзисторов |
Сегодня электрики корейской компании Mando (рис.28) и последняя модификация калужского завода «Автоэлектроника» (рис.30) устанавливаются на Lada Lada Kalina (рис. 30), что минимально.
Рис.28. Эмур 111886-345008-04 Mando Korea для автомобилей 1118 «Калина».
Рис.29 Надпись (заводская табличка) на электронном блоке управления Emur Mando.
Рис.30. Эмур Калужский завод «Автоэлектроника»
Рис.31. Надпись (шильдик) на электронном блоке управления Эмур «Автоэлектроника».
Многих владельцев Калины иногда пугают жуткие сказки про электрическую мощь, которая часто выходит из строя и коробит руль. Но серьезно к этому отношусь, так как это полная чушь. Даже если усилитель откажется, то все будет работать в обычном режиме, как будто его не было на вашей машине. Но есть случаи выхода из строя блока управления этим механизмом, о разборке которых расскажем ниже.
Снятие и установка электронного блока управления усилителем руля в Лада Калина
Для этого ремонта понадобится крестовая отвертка, на все работы уйдет не менее получаса времени, так как это необходимо.После того, как «избавились от этого», можно начинать дальше.
- Сначала открутите три болта пластиковых накладок внизу под панелью:
- После извлечения блок управления становится доступен, как показано на фото ниже:
- На следующем шаге будут отключены все вилки с проводами, из трех. Должны как обычно с помощью защелок извлекать очень просто.
- Теперь можно открутить два болта отвертки для круп, которые показаны на фото ниже:
- После этого берем верх и опускаем блок управления электроприводом вниз, так как он крепится на пластине.Сходит он просто, достаточно приложить немного усилий и педалей будет чуть ли не больше, наглядно это показано ниже:
- А осталось совсем немного — открутить три болта крепления блока гидроусилителя руля от пластины, на которой он установлен:
- И придерживая его снизу, снимаем свободно. Для справки, на моей Калине 2011 года выпуска сделано в Корее. И слава богу, что не наша отечественная, качество корейской сборки будет лучше наших мастеров.По крайней мере, с ним электрической мощи ни разу за 2,5 года эксплуатации не было.
Если требуется замена, установка нового модуля производится в обратном порядке. Но желательно, чтобы вам не приходилось менять этот элемент в электронике на Калине, что довольно дорого, в районе некоторых официальных интернет-магазинов в районе 5500 рублей.
Морфологическая пластичность сеянцев трех лиственных пород при использовании недолговечных посадок не соответствует классам теневыносливости
Морфологическая пластичность сеянцев деревьев считается важным фактором теневыносливости и динамики сукцессии растений.Однако недавние исследования, сравнивающие лиственные виды умеренного пояса, не обнаружили ожидаемой взаимосвязи между пластичностью и теневыносливостью или статусом сукцессии. Мы измерили морфологическую пластичность проростков трех лиственных видов умеренного пояса на северо-востоке Северной Америки, используя 13 параметров, связанных с ростом, геометрией кроны, ветвлением и расположением листьев в зависимости от крутого светового градиента (0,5–43%) у молодняка. переходные леса под лесоустройством. Влияние света и высоты проростков исследовали с использованием дисперсионного разделения.Мы изучали естественные саженцы теневыносливого сахарного клена (Acer saccharum), а также саженцы теневыносливой черной вишни (Prunus serotina) и красного дуба (Quercus rubra), разновидностей средней теневыносливости. Вопреки ожиданиям, сахарный клен имел самую низкую светопластичность и не изменял свою морфологию, за исключением зависимости от высоты. Он также дал относительно хороший рост. Более того, черная вишня показала несколько неожиданных характеристик, таких как слабый рост в ответ на увеличение света и сильная пластичность на нескольких уровнях, в основном индуцированная светом.Хотя красный дуб имел низкий уровень общей пластичности, он давал наибольшие приросты высоты под этими укрытиями. Наблюдаемая нами морфологическая пластичность поддерживает модели теневыносливости, которые включают устойчивость к патогенам и травоядным, а также способность хранить резервы, но все же нуждаются в подтверждении более крупными комплексными исследованиями.
