Прикуриватель ваз 2114

Внутри разъема этого прибора находятся два контакта, которые, в свою очередь, соединены проводами с бортовой сетью.

Съемная часть, которая и служит для прикуривания, устроена также достаточно просто — она содержит биметаллические контакты и токопроводящую спираль, которая при подключении в сеть нагревается (в подавляющем большинстве прикуривателей также предусмотрена кнопка, включающая процесс нагрева и отключающая его, что предохраняет устройство от быстрого перегорания (в случае, если бы нагрев был постоянным…)

Сразу следует отметить, что кроме основного предназначения, в гнездо прикуривателя можно подключать огромное количество различной техники (для этого она должна иметь подходящий разъем).

В ее числе:

• зарядки для мобильных телефонов;
• компрессоры для подкачки шин;
• автомобильные пылесосы;
• мини холодильники;
• аудиомагнитолы;
• измерительные приборы, а также многое другое.

Таким образом, прикуриватель является довольно универсальным и необходимым устройством внутри автомобиля, именно поэтому так важно, чтобы он был в исправном состоянии.

Необходимые инструменты

Перед демонтажем прикуривателя на ВАЗ 2110, его ремонтом или установкой нового устройства, заменой предохранителя потребуется запастись подходящими приборами. Для работы понадобятся:

• крестовая и стандартная отвертка;
• защитные перчатки.

Для исправления поломок прикуривателя или предохранителя пригодятся:

• мультитестер;
• паяльная лампа с припоем;
• термоусадочные трубки, изолента;
• кусачки;
• надфиль.

Почему сломался прикуриватель

Со временем прибор может перестать работать. Наиболее распространенные причины, по которым прикуриватель ВАЗ ломается.

1. Перегоревший предохранитель. Элемент защищает цепь от оплавления проводки или пожара. При превышении максимально допустимых параметров силы тока предохранитель выходит из строя. Необходимо достать его из монтажного блока. Следует предохранитель F18 заменить исправным элементом с аналогичным номиналом (25 ампер).
2. Обрыв проводки прикуривателя или короткое замыкание. Если автомобильный предохранитель часто горит, значит, в цепи присутствует «коротыш». Диагностировать эту поломку следует мультитестером. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Предохранитель перегорает.
3. Плохой контакт. Со временем разъем на ВАЗ 2110 может разбалтываться, а контакты окисляться, не гарантируя хорошего соединения. Ремонт осуществляется просто – надо вынуть прикуриватель с патрона, обработать контактные места надфилем и подогнуть их для лучшей фиксации прибора.
4. Перегоревшая спираль. Металлическая нитка, находящаяся внутри девайса на ВАЗ 2110, может перегореть из-за частого термического воздействия, срабатывает предохранитель. Стоит провести замену прикуривателя.
5. Перегоревшая лампа подсветки ВАЗ 2110. Вокруг самого устройства имеется дополнительное освещение, помогающее найти прибор в темноте.
   Со временем лампочка также может перестать гореть, срабатывает предохранитель. Потребуется снимать сгоревший элемент, а затем поменять его исправным.

Важные моменты

Если прикуриватель остался цел, а заменять пришлось лишь предохранитель, его обязательно нужно заменить на устройство такой же марки. В магазинах автозапчастей сегодня есть масса предохранителей от различных фирм. Несмотря на то, что их паспортные характеристики одинаковы, на практике это часто оказывается не так. А в случае с прикуривателем погрешность даже в половину ампера может быть критична, и он очень быстро выйдет из строя.

Как видно из приведённой статьи, для замены прикуривателя не надо гнать машину в автосервис и выполнить эту операцию может даже начинающий автолюбитель. Но важно помнить, что даже самый качественный прикуриватель вряд ли прослужит долго, если владелец имеет привычку подключать к нему всё и сразу. Лучший вариант здесь — точно знать, какой ток потребляет тот или иной прибор, подключаемый к прикуривателю. Это знание значительно продлит жизнь как предохранителям, так и самому устройству.

Может сгорел предохранитель?

Перед тем, как вытащить и заменить прикуриватель ВАЗ 2110, следует проверить исправность защитного элемента. Это достаточно распространенная поломка. Автомобильная цепь на данном участке защищена предохранителем, номиналом 25 ампер. Это значит, что в гнездо не могут подключаться приборы, суммарной мощностью больше 300 Вт (12 вольт*25 ампер =300 ватт).

В противном случае предохранитель на ВАЗ 2110 перегорает. Намеком, что «сдался» именно он, служит выход из строя вентилятора отопителя. Если прибор не работает, следует провести замену предохранителя. Расположение монтажного блока – слева от рулевой колонки, за декоративной накладкой панели.

Чтобы удобнее было вытаскивать предохранитель, следует взять пинцет. Менять необходимо деталь с индексом F-18. Номинал предохранителя – 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Неподходящий предохранитель может привести к возникновению короткого замыкания, повреждению кабелей проводки, пожару.

Видео с важными моментами

Ниже расположены видеоматериалы, которые помогут разобраться с тем, как провести замену прикуривателя на машине с европанелью.

Представить современный легковой автомобиль без прикуривателя довольно сложно. Когда-то этим устройством пользовались только курильщики, но сегодня оно выполняет множество других функций. От прикуривателя можно запитать видеорегистратор, также он может служить розеткой для зарядки мобильного телефона, ещё можно подключить автомобильный компрессор, переносной холодильник и многое другое. Но прикуриватель, как и любое другое устройство, может выйти из строя. Владельцы автомобилей ВАЗ 2110 тоже сталкиваются с этой неприятностью. О том, как произвести замену прикуривателя самостоятельно, мы и расскажем в данной статье.

Замена прикуривателя ВАЗ 2110 с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
3. Аккуратно извлекаем колодку проводов.
4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
5. Отщелкиваем защелки чехла рычага КПП и убираем его.
6. Выкручиваем винт при помощи крестовой отвертки.
7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
8. Теперь защитная крышка тоннеля должна легко сниматься.
9. Демонтируем патрон вместе со светофильтром и предохранителем.
10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
11. Установка прибора осуществляется в обратном порядке.

Как поменять своими руками: инструкция с фото

1. С аккумулятора автомобиля снимается минусовая клемма.
2. Чтобы добраться поближе к механизму, с каждой стороны приборного туннеля откручивается по 2 болта, после чего левая и правая облицовочные пластины снимаются.

Демонтаж крышки приборного туннеля

Разъединяются колодки прикуривателя и подсветки (они находятся в правой половине туннеля).

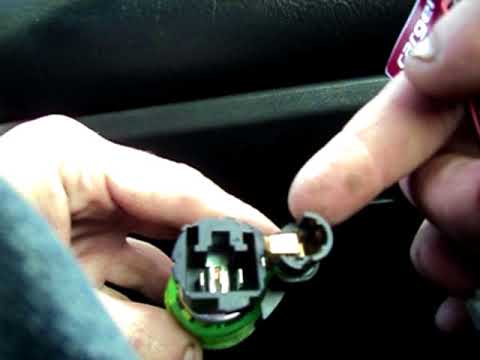

Разъединение колодок прикуривателя

Под рычагом ручного тормоза есть облицовочная накладка. Она тоже снимается (лучший вариант — подцепить её отвёрткой с плоским жалом и вытащить).

Снятие накладки под ручником

После удаления накладки необходимо снять чехол рычага переключения передач (он тоже легко поддевается отвёрткой с плоским жалом).

Снятие кожуха рычага коробки передач

• Под чехлом рычага переключения скоростей есть винт, который откручивается с помощью крестовой отвёртки.
• Теперь передние сидения отодвигаются назад, после чего откручиваются винты с туннеля возле рычага КПП (винтов там 2).
• Снимается верхняя защитная крышка туннеля.
• Теперь снимается патрон прикуривателя, а вместе с ним и экран для лампочки. Экран сжимается таким образом, чтобы его лапки выдвинулись из пазов на световоде.
• После этого нужно надавить на защёлку около гнезда прикуривателя. Это делается плоской отвёрткой. Защёлка после этого выдвигается и больше не удерживается световодом.

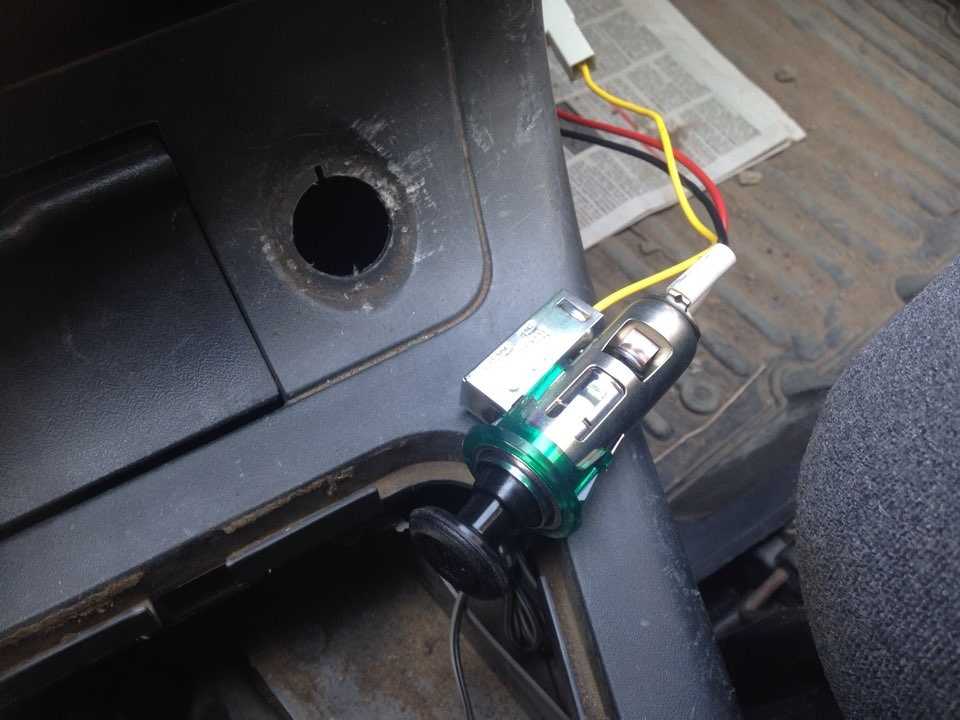

• Прикуриватель (вместе с гнездом и световодом) извлекается из панели.

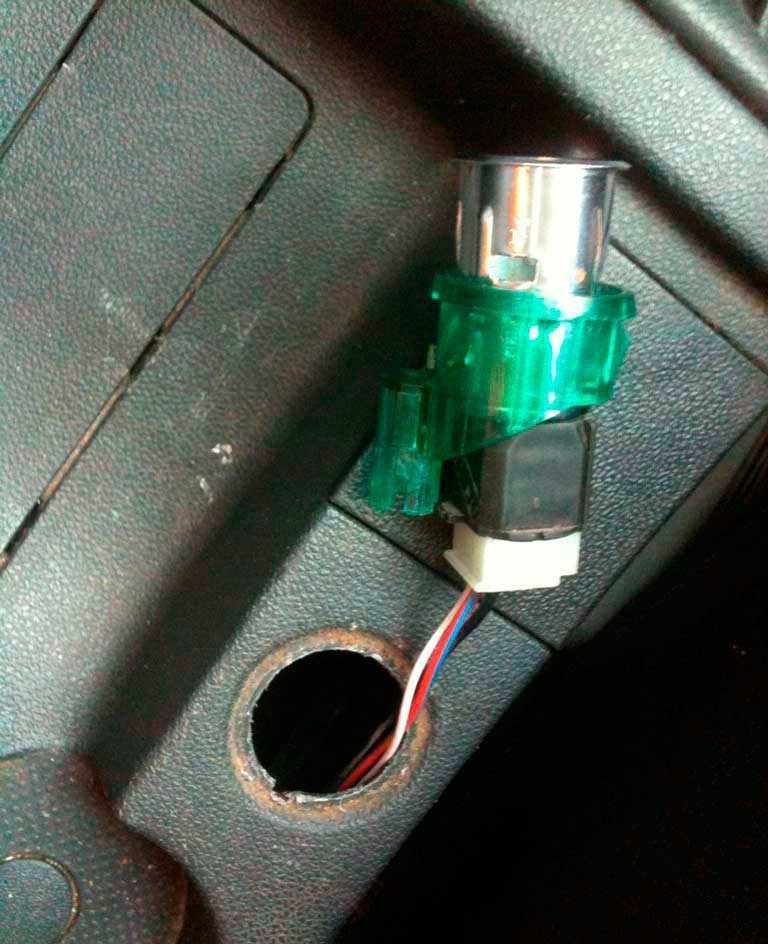

Извлечение прикуривателя и световода

• Защёлки на световоде сжимаются, и он легко отсоединяется от прикуривателя.
• Затем к световоду производится подключение нового прикуривателя и сборка происходит в обратном порядке.

Как заменить устройство на ВАЗ 2110: видео

Как снять прикуриватель ВАЗ 2110 быстро

Есть более легкий способ, который позволяет вынимать устройство без демонтажа тоннеля. Быстро снять устройство на ВАЗ 2110 можно следующим образом:

1. Обесточиваем цепь.
2. Демонтируем металлический патрон.

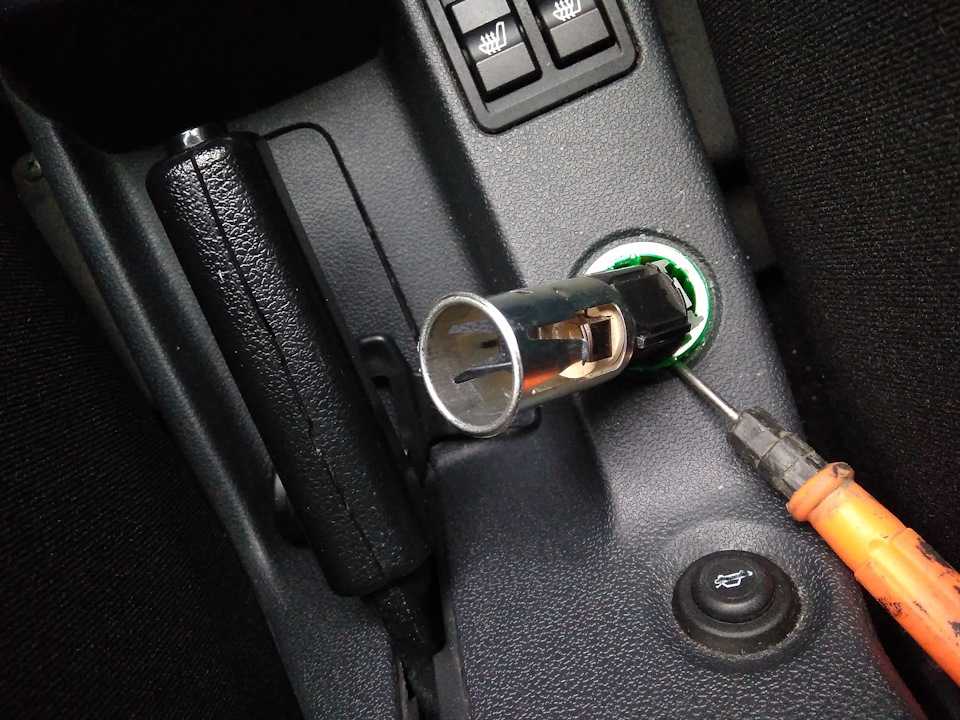

3. При помощи ножниц или минусовой отвертки поджимаем фиксирующие усики внутри патрона и вытаскиваем его.
4. Отщелкиваем колодку проводов.
5. Демонтируем пластиковый светофильтр, аккуратно поддевая его края.

Видео поможет понять, как снять прикуриватель и заменить предохранитель на автомобиле ВАЗ 2110.

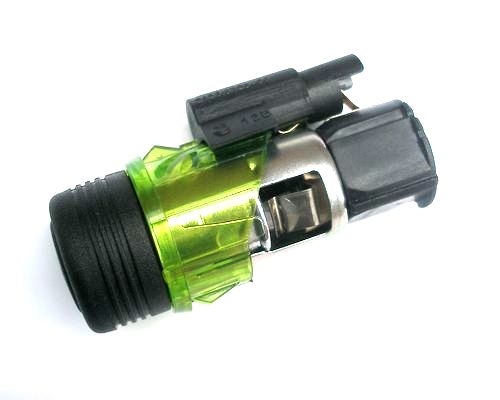

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

• по основному назначению, то есть для подкуривания сигарет;
• для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
• для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

• корпуса, в который заключены все составляющие элементы;
• изолятора;
• клеммы для подключения к цепи питания;
• контактов держателя;
• нагревательного элемента — основного компонента устройства;
• металлических лапок, фиксирующих элемент;
• пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

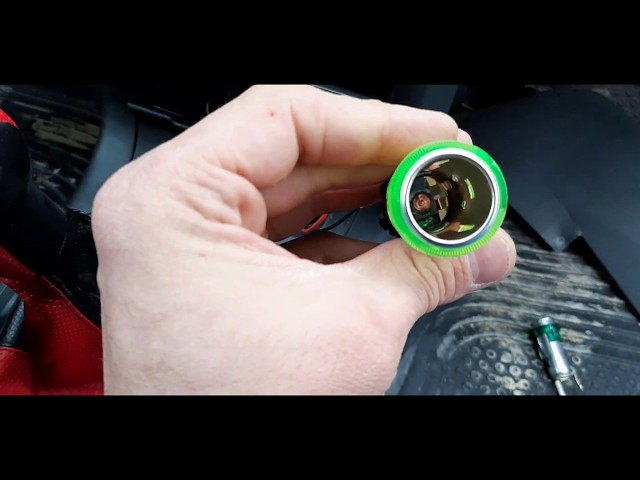

Меняем лампочку прикуривателя

Иногда перегорает подсветка прибора, срабатывает предохранитель. Для этого потребуется демонтаж светофильтра и замена лампочки. Выполнить работу на ВАЗ 2110 просто.

1. Снимаем клемму с батареи автомобиля.
2. Вынимаем металлический цилиндр.
3. Подгибаем фиксирующие усики и извлекаем из отверстия прибор.
4. Отсоединяем колодку проводов.
5. Демонтируем кольцо светофильтра.
6. Сжимаем экран лампы так, чтобы лапки вышли из прорезей.
7. Извлекаем лампочку, повернув ее на 90 градусов.
8. Устанавливаем новый элемент, а затем собираем устройство, соблюдая обратный порядок действий.

Подключаем дополнительный прикуриватель

Некоторые владельцы машин устанавливают еще одно гнездо. Потребуются:

• дрель или шуруповерт с набором сверл по металлу;
• коронка для выреза отверстия, диаметр должен совпадать с диаметром автоприкуривателя;
• напильник;
• паяльник с припоем;
• кусачки;
• отвертки;
• мультитестер;
• термоусадочная трубка;
• провод подходящего сечения;
• предохранитель, выдерживающий силу тока, рекомендуемую производителем – 25 ампер.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная поверхность.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, соблюдая полярность и проведя их через предохранитель.
4. Проверяем работоспособность модели, осуществляем сборку.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Как подсоединить прибор к прикуривателю без штекера

Некоторые владельцы решают отказаться от самого устройства и предпочитают напрямую устанавливать другие устройства. Для подсоединения прибора напрямую без штекера потребуются:

1. Проводим демонтаж автоприкуривателя, получая доступ к кабелям.
2. Подсоединяем провода устанавливаемого прибора, соблюдая полярность.
3. Осуществляем сборку.

1. Постоянный минус. Приходит на корпус автомобиля.
2. Постоянный плюс. Подсоединяется через предохранитель к аккумулятору.
3. Плюс, приходящий до лампочки подсветки.

Демонтаж тоннеля на ВАЗ-2110

Для снятия тоннеля потребуется:

Снять облицовки, открутив по два болта на каждой.

Крестообразной отверткой отворачиваем винты и снимаем облицовку тоннеля.

С правой стороны находим и разъединяем колодки.

Снимаем накладку под ручником.

Снимаем чехол, поддев его плоской отверткой в четырех местах.

Снятие прикуривателя

Чтобы вынуть сам прикуриватель потребуется:

Вытащить прикуриватель из гнезда, сжав разъемы.

Снимаем экран лампы, сжав его лапки.

Установка прикуривателя проводится в обратном порядке.

При установке нового прикуривателя соблюдаем полярность подключения клемм.

Быстрый метод

Если смотреть на эту процедуру так, как она описана в Руководстве пользователя, то покажется работа сложной. Именно потому для многих является проблемой, как вытащить прикуриватель из гнезда без снятия самого тоннеля. Для такой манипуляции мало места и нет доступа с разных сторон к прикуривателю. Но тут есть определенные моменты , которые помогут справиться с задачей.

В гнездо прикуривателя стоит вставить палец и поддеть сам прикуриватель отверткой. Если удаться прикуриватель вынуть из гнезда, то его можно менять. Установка также проводится в обратном порядке.

Если гнездо прикуривателя болтается в отверстие, возможно получится снять его без демонтажа тоннеля.

Также при снятии тоннеля можно сделать в нем небольшое отверстие, которое поможет демонтировать прикуриватель без труда в следующий раз.

Видео про неисправности прикуривателя

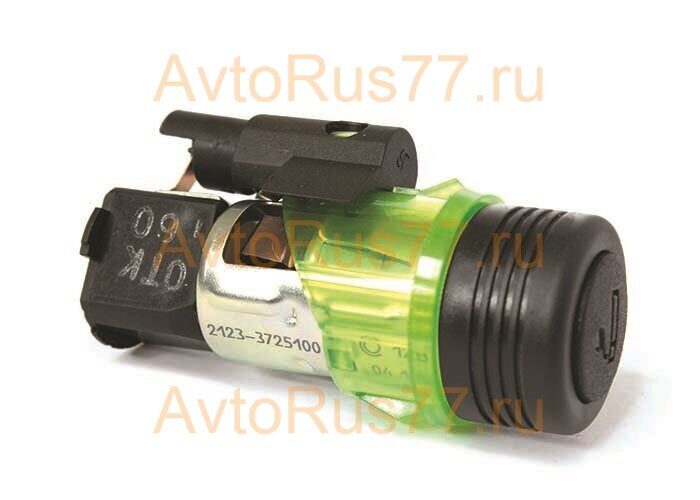

Давно установил себе в авто прикуриватель от шеви нивы. Просто половина моих электронных устройств как навигатор, и зарядка на телефон, и видео регистратор (до подключения его через кнопку) не могли работать. В связи с тем что им просто не хватала размера для подключения, наш стандартный прикуриватель слишком длинный, что для новых типов зарядок очень напряжно. Так как я сделал себе прикуриватель очень давно фото отчет я не смог подготовить=( Но привожу на Ваше внимание сам процесс.

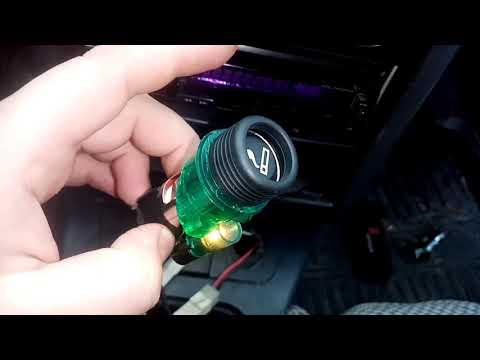

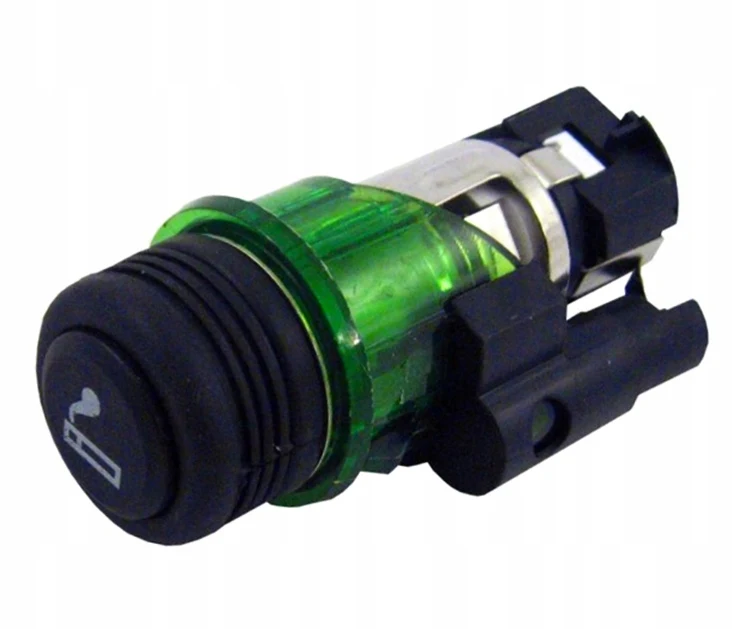

И так, для того что бы установить евро прикуриватель.

Нам понадобиться снять старый для этого необходимо: 1.Перед проведением работ отсоедините провод от отрицательной клеммы аккумуляторной батареи и приготовьте отвертку. После этого снимите облицовку туннеля пола салона. Для этого открутите болты крепления и отсоедините левый край облицовки. Аналогичную процедуру проделайте и с правой стороной. Этим вы обеспечите себе доступ к прикуривателю с внутренней стороны.

2.Аккуратно извлеките патрон прикуривателя, после чего через отверстие в облицовке туннеля салона протолкните разъемы с проводами самого прикуривателя и его лампы подсветки. Осторожно сожмите экран лампы и снимите его. При этом внимательно следите за тем, чтобы его фиксаторы вышли из прорезей в световоде, в противном случае снять данную деталь не получится.

3.Возьмите в руки отвертку и с ее помощью нажмите на защелку гнезда прикуривателя. Выведите ее из зацепления со световодом. После этого вытолкните гнездо из облицовки наружу и выньте гнездо. Для этого проденьте колодку с проводами через отверстие.

4.Последним из облицовки извлеките световод. Для этого сожмите его защелки и потяните наружу.

Для установки нового прикуривателя, отверстие под старый прикуриватель будить на немного меньше.
Но это легко исправить-напильником, или паяльником, или дрелью. Перед этим отметив маркером новый контур евро прикуривателя, приложив ободок нового световода.

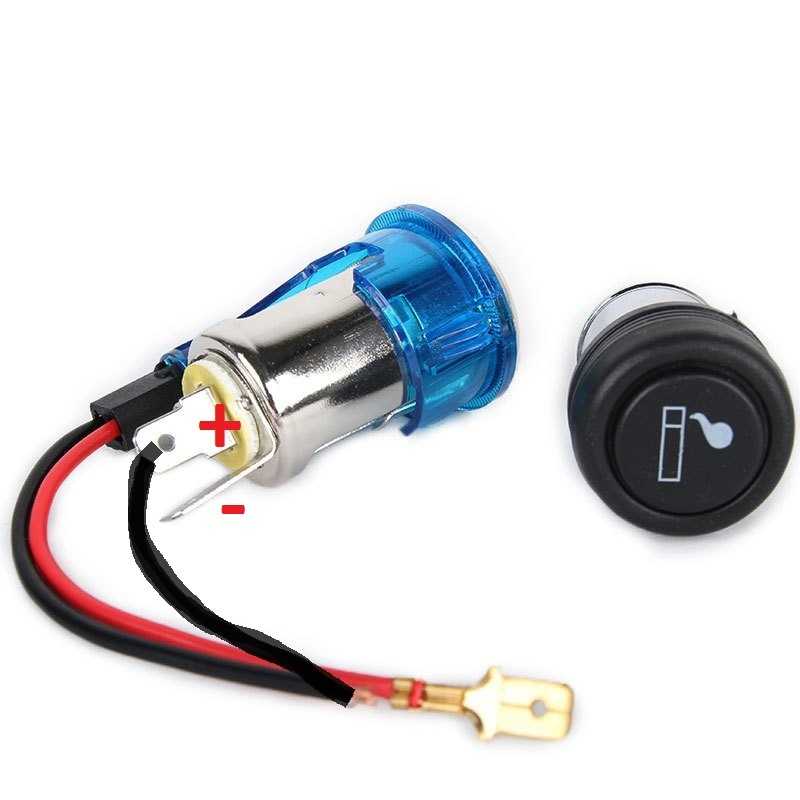

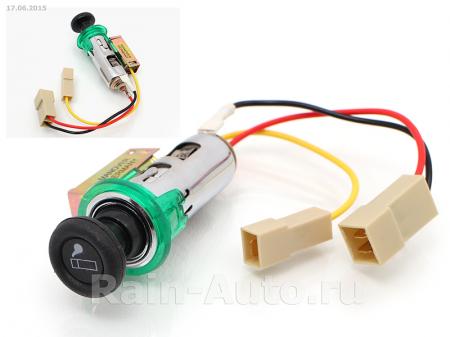

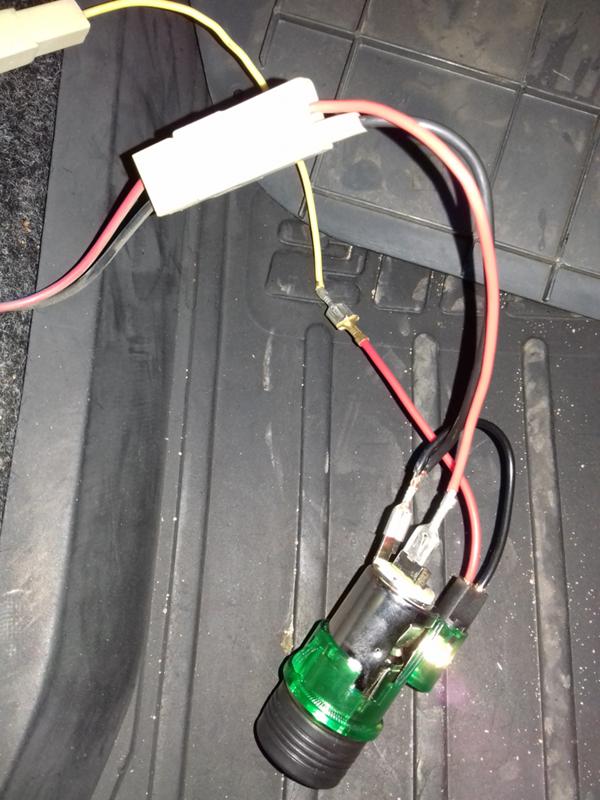

Распиновка контактов, нового евро прикуривателя:

Для подключения нового прикуривателя стандартные колодки не подходят, но легко можно купить в любом авто магазине новые колодки с проводами что бы собрать переходник. Для подключения необходимы три колодки: 1. Стандартная колодка с проводами для прикуривателя Ваз2123

2.Стандартная колодка с проводами на 2 провода Ваз 2105

3. Стандартная колодка с проводом на 1 провод Ваз 2105

Или можно колодки от Ваз 2105 не покупать а просто отрезать от старого прикуривателя и с помощью скрутки или паяльника и припоя (припаять) к колодки для Нивы Шевроле.

Все установить на место в Авто и радоваться новому яркому прикуривателю=) удачи на дороге!

Как на ваз 2112 снять прикуриватель, причины неисправности, необходимые инструменты

Практически все владельцы автомобилей, включая некурящих, используют это устройство. Гнездо прикуривателя применяется как 12-вольтовая розетка для подключения различных электрических приборов:

• вентилятор;
• компрессор;
• навигатор;
• видеорегистратор;
• зарядное устройство для телефона или ноутбука.

Модели ВАЗ 2110 оснащены длинными прикуривателями старого образца. Их недостаток в том, что они не обеспечивают надежной фиксации подключенных девайсов, которые рассчитаны под евростандарты. Вследствие этого устройства иногда замыкают и отказываются корректно работать, срабатывает предохранитель. Некоторые владельцы решаются на замену прикуривателя на стандарты евро образца в ВАЗ 2110. Далее представлена инструкция, как поменять прибор на короткий своими руками без помощи специалиста, установить новый предохранитель.

Необходимые инструменты

Перед демонтажем прикуривателя на ВАЗ 2110, его ремонтом или установкой нового устройства, заменой предохранителя потребуется запастись подходящими приборами. Для работы понадобятся:

• крестовая и стандартная отвертка;
• защитные перчатки.

Для исправления поломок прикуривателя или предохранителя пригодятся:

• мультитестер;
• паяльная лампа с припоем;
• термоусадочные трубки, изолента;
• кусачки;
• надфиль.

Важные моменты

1. Замена прикуривателя — это хорошо, однако новое устройство вряд ли прослужит долго, если автовладелец не соблюдает простое правило: не допускать превышения потребляемого тока выше 25 ампер. Как только ток превысит этот предел, всю указанную выше процедуру придётся проводить заново, потому что прикуриватель (или предохранитель) неизбежно пострадает. Чаще всего это происходит тогда, когда водитель пользуется различными тройниками, то есть подключает к гнезду прикуривателя сразу несколько устройств. Этого следует всячески избегать.
2. Если прикуриватель остался цел, а заменять пришлось лишь предохранитель, его обязательно нужно заменить на устройство такой же марки. В магазинах автозапчастей сегодня есть масса предохранителей от различных фирм. Несмотря на то, что их паспортные характеристики одинаковы, на практике это часто оказывается не так. А в случае с прикуривателем погрешность даже в половину ампера может быть критична, и он очень быстро выйдет из строя.

Как видно из приведённой статьи, для замены прикуривателя не надо гнать машину в автосервис и выполнить эту операцию может даже начинающий автолюбитель. Но важно помнить, что даже самый качественный прикуриватель вряд ли прослужит долго, если владелец имеет привычку подключать к нему всё и сразу. Лучший вариант здесь — точно знать, какой ток потребляет тот или иной прибор, подключаемый к прикуривателю. Это знание значительно продлит жизнь как предохранителям, так и самому устройству.

Почему сломался прикуриватель

Со временем прибор может перестать работать. Наиболее распространенные причины, по которым прикуриватель ВАЗ ломается.

1. Перегоревший предохранитель. Элемент защищает цепь от оплавления проводки или пожара. При превышении максимально допустимых параметров силы тока предохранитель выходит из строя. Необходимо достать его из монтажного блока. Следует предохранитель F18 заменить исправным элементом с аналогичным номиналом (25 ампер).
2. Обрыв проводки прикуривателя или короткое замыкание. Если автомобильный предохранитель часто горит, значит, в цепи присутствует «коротыш». Диагностировать эту поломку следует мультитестером. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Предохранитель перегорает.
3. Плохой контакт. Со временем разъем на ВАЗ 2110 может разбалтываться, а контакты окисляться, не гарантируя хорошего соединения. Ремонт осуществляется просто – надо вынуть прикуриватель с патрона, обработать контактные места надфилем и подогнуть их для лучшей фиксации прибора.
4. Перегоревшая спираль. Металлическая нитка, находящаяся внутри девайса на ВАЗ 2110, может перегореть из-за частого термического воздействия, срабатывает предохранитель. Стоит провести замену прикуривателя.
5. Перегоревшая лампа подсветки ВАЗ 2110. Вокруг самого устройства имеется дополнительное освещение, помогающее найти прибор в темноте. Со временем лампочка также может перестать гореть, срабатывает предохранитель. Потребуется снимать сгоревший элемент, а затем поменять его исправным.

Как работает прикуриватель

Система аппарата достаточно проста. Принцип действия заключается в следующем.

Подпружиненная крышка с нитью накаливания выходит в салон. При ее нажатии происходит нагрев рабочего элемента. После достаточного накаливания, клавиша выщелкивается из паза и крышка прикуривателя поднимается. Далее ее можно вынуть и использовать по назначению.

Проверяем состояние проводки и контактов

Если устройство работает некорректно, вообще отказывает – следует проверить всю цепь, включая защитные элементы. Обычно диагностика выполняется в последовательности:

• снять приборную панель;
• найти два провода, подключенных к прикуривателю;
• осмотреть места соединения на предмет повреждений, окислов, плавки;
• далее следует пройти по линии до блока предохранителей и найти необходимую плавкую вставку, проверить ее состояние.

Почему не работает прикуриватель

Выход из строя электроприкуривателя и другие нарушения электросети связанны, прежде всего, с его нецелевым использованием. Так, с появлением автомобильной бытовой техники, обеспечивающей комфорт и техническое обслуживание, гнездо начали использовать как розетку для питания. Подключение бытовых приборов к гнезду облегчается тем, что они продаются вместе с адаптерами питания.

Дополнительное подключение бытовых приборов приводит к чрезмерному увеличению нагрузки на сеть, на которую она конструктивно не рассчитана. Ток сети электроприкуривателя ограничивается предохранителем F18 на 25 A. Следствием превышения нагрузки сети может быть перегорание предохранителя, выход из строя электроприкуривателя или же, самое плохое, если не сработает предохранитель, возгорание электропроводки. После такого происшествия необходимо выявить и устранить неисправности.

Сгоревший прикуриватель

Может сгорел предохранитель?

Перед тем, как вытащить и заменить прикуриватель ВАЗ 2110, следует проверить исправность защитного элемента. Это достаточно распространенная поломка. Автомобильная цепь на данном участке защищена предохранителем, номиналом 25 ампер. Это значит, что в гнездо не могут подключаться приборы, суммарной мощностью больше 300 Вт (12 вольт*25 ампер =300 ватт).

В противном случае предохранитель на ВАЗ 2110 перегорает. Намеком, что «сдался» именно он, служит выход из строя вентилятора отопителя. Если прибор не работает, следует провести замену предохранителя. Расположение монтажного блока – слева от рулевой колонки, за декоративной накладкой панели.

Чтобы удобнее было вытаскивать предохранитель, следует взять пинцет. Менять необходимо деталь с индексом F-18. Номинал предохранителя – 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Неподходящий предохранитель может привести к возникновению короткого замыкания, повреждению кабелей проводки, пожару.

Расположение предохранителей на схеме для ВАЗ 2110

Основной блок расположен за защитной крышкой, закрывающей его от попадания влаги, пыли и грязи. Место расположения – возле левой ноги снизу приборки. Здесь сосредоточены основные предохранители и плавкие вставки автомобиля. Консоль контролирует большую часть электрооборудования авто.

Также есть вспомогательные блоки – один расположен в нише кожуха коробки передач и содержит в основном защитные реле. Его можно найти за пластиковой крышкой слева в ногах переднего пассажира.

Какой предохранитель отвечает за прикуриватель

В схеме автомобиля имеется ряд плавких вставок, отвечающих за защиту бортовых цепей. За устройство прикуривателя отвечает вставка F18. Предохранитель имеет номинальный предел 25 Ампер. В основном блоке предохранителей деталь найти достаточно просто. Она расположена в нижнем ряду, третья справа.

Перегорел плавкий предохранитель

Когда происходит такая поломка – вся система перестает работать. Любые манипуляции автолюбителя остаются без реакции и ответа. Если вставка сгорает, следует проверить магистрали и контакты на предмет короткого замыкания. Только после устранения поломки можно менять предохранитель ВАЗ 2110.

Замена предохранителя

Чтобы поменять перегоревший элемент следует выполнить простую процедуру:

• найти требуемую вставку;
• аккуратно вынуть поврежденную деталь из гнезда;
• осмотреть гнездо на предмет повреждений, подгораний;
• вставить новый предохранитель в посадочное место.

Важно! Категорически не рекомендуется вытягивать предохранитель раскачивая его – этим можно повредить гнездо или оторвать тонкую ножку, что спровоцирует еще большие повреждения. Для замены используются специальные щипцы или пинцет.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску любой неисправности, для начала нужно разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим на схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае, поломка может носить либо механический, либо электрический характер.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя его и можно испортить некачественным или неправильно подобранным штекером. Исходя из схемы, показанной выше, прикуриватель стандартно подключается на один вывод питания из монтажного блока с лампой освещения бардачка.

Это первая зацепка — если прикуриватель не работает, но лампа бардачка горит, дело либо в самом механизме прикуривателя ( спираль, контакты, резистор ), либо в обрыве проводов на участке от клеммы питания до клеммы 25 монтажного блока.

Предохранители

Предохранитель прикуривателя 25А, отмечен стрелкой

Тем не менее, в первую очередь под подозрение попадают предохранители. Если прикуриватель не разогревается в течение 20 секунд и при этом не горит лампа бардачка, вероятнее всего, перегорел предохранитель F18 номиналом 25А . Он находится в монтажном блоке слева от водителя.

Есть ещё один предохранитель номиналом 15 А , который подключён к цепи прикуривателя. На нем посажена розетка и в нем также может быть причина неисправности. Этот предохранитель маркирован символами F6. В некоторых модификациях ВАЗ-2110, в зависимости от года выпуска, на одну цепь предохранителя F18 посажен и прикуриватель, и двигатель отопителя.

Поэтому проверить целостность предохранителя в этих случаях тоже просто — мотор не крутится, значит сгорел предохранитель.

Почему горят предохранители

Каждый потребитель электроэнергии на борту автомобиля рассчитан на определённую мощность и определённую потребляемую силу тока , измеряемую в Амперах. Если мы включаем в прикуриватель через разветвитель видеорегистратор, навигатор, заряжаем телефон, то не удивительно, что предохранитель просто не выдерживает. Спасая нашу проводку от перегрева и короткого замыкания, он плавится, размыкая цепь.

Именно поэтому важно учитывать потребление тока дополнительными приборами — компрессором, холодильником и другими архитектурными излишествами. На корпусе прибора обязательно указана как мощность, так и потребляемый им ток. Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и штекеры сомнительного качества.

В итоге это может привести к возгоранию проводки.

Оплавившиеся провода прикуривателя.

Недаром во многих импортных автомобилях производитель отказался от прикуривателя напрочь, а вместо этого устанавливает 12-вольтовые розетки в передней части салона (как это делают в том же Форд Фокус второго поколения).

Проверяем проводку

Если предохранитель целый и невредимый и никаких пылесосов мы не включали в прикуриватель, вероятнее всего, дело в контактах или в проводке.

Чтобы проверить проводку питания прикуривателя, нам нужно снять центральную консоль, открутив несколько саморезов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за кожухом консоли:

Замена с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
3. Аккуратно извлекаем колодку проводов.
4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
5. Отщелкиваем защелки чехла рычага КПП и убираем его.
6. Выкручиваем винт при помощи крестовой отвертки.
7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
8. Теперь защитная крышка тоннеля должна легко сниматься.
9. Демонтируем патрон вместе со светофильтром и предохранителем.
10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
11. Установка прибора осуществляется в обратном порядке.

Схема подключения

Здесь присутствует сам элемент накаливания, контактные разъемы и предохранитель.

Наиболее точную распиновку детали можно найти в руководстве пользователя автомобиля.

Как снять прикуриватель

Чтобы полностью изъять элемент с машины потребуется разобрать приборку и выполнить определенную последовательность действий.

1. Отсоединить аккумулятор от машины.
2. Демонтировать облицовку прибора и вынуть патрон устройства.
3. Под облицовочной плитой присутствует клеммная колодка. Соединение разбирается.
4. Сжать экран светового индикатора до выхода клипс из своих гнезд.
5. Следом, отверткой отщелкнуть крепления световода и удалить деталь.
6. Следом необходимо извлечь устройство из облицовочного элемента.
7. Далее вынимается само посадочное гнездо.

Разбираем центральную консоль

Чтобы полностью извлечь всю проводку прикуривателя потребуется демонтировать приборную консоль.

1. Крестовой отверткой выкрутить саморезы из боковых пазов.
2. Далее нужно отсоединить клипсы в центральной части.
3. Если все сделано правильно – панель снимется с креплений и ее можно будет демонтировать.

После откручивания детали открывается доступ к контактной группе прикуривателя.

Спираль

Если все работает в штатном режиме, спиралька раскаляется примерно за 20 секунд. Затем происходит выстреливание патрона. При сильных изменениях в времени нагрева следует разогнуть или пригнуть контакты спирали.

Подключение нового прикуривателя

Чтобы установить свежий элемент на ВАЗ 2110 потребуется выполнить процедуру:

• отключить АКБ;
• разобрать центральную консоль приборки;
• отсоединить клеммы контактной группы;
• выполнить процедуру демонтажа, описанную выше;
• установить новую деталь в обратном порядке.

Распиновка

Евро прикуриватель на 2110 имеет всего три контакта.

1. Минусовой вывод, подключается к кузову авто.
2. Плюс нити накаливания расположен по центру и подсоединяется к силовой магистрали прикуривателя, выходящей из блока предохранителей.
3. Третий контакт предназначен для подачи питания от габаритного освещения автомобиля.

Важно! Стандартная колодка 2110 не приспособлена к работе с евро модулем. Для этого достаточно найти контактный разъем в любом автомагазине.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Достаточно выполнить не сложную последовательность действий.

1. Провести под капотом силовую магистраль к АКБ.
2. Надежно подключить линию к клемме аккумулятора.
3. Далее нужно врезать в систему предохранитель. Его обычно ставят непосредственно перед прибором.
4. Также здесь полезно поставить выключатель или реле. Для возможности точного контроля активации и выключения оборудования. Обычно пользователи врезают релюшку к замку зажигания. Таким образом только после проворачивания ключа в личинке, прибор будет запитан.
5. Конечным этапом является подключение проводки к прибору.

Замена прикуривателя

Для того чтобы поменять вышедший из строя прикуриватель, необходимо снять панель облицовки и вытянуть сгоревший элемент. Наши специалисты советуют прежде, чем провести замену на новый, окончательно убедиться в неисправности старого устройства. Важно аккуратно соединить провода питания прикуривателя и лампы, которая работает подсветкой, далее включить зажигание ВАЗ-2110 и утопить в стакан вставку. Спираль должна нагреться, после чего вставка «выпрыгнет». Если это случилось, устройство передачи электроэнергии работает.

Чтобы поменять сгоревший прикуриватель на новый, необходимо обязательно отсоединить минусовую клемму аккумулятора. Нужно отключить провода, обеспечивающие питание сгоревшего устройства. Затем при помощи отвертки, нажав на защелку гнезда, вытолкнуть и вытащить стакан. Далее нужно вставить новый, после чего произвести все манипуляции в обратном порядке.

Как снять прикуриватель ВАЗ 2110 быстро

Есть более легкий способ, который позволяет вынимать устройство без демонтажа тоннеля. Быстро снять устройство на ВАЗ 2110 можно следующим образом:

1. Обесточиваем цепь.
2. Демонтируем металлический патрон.
3. При помощи ножниц или минусовой отвертки поджимаем фиксирующие усики внутри патрона и вытаскиваем его.
4. Отщелкиваем колодку проводов.
5. Демонтируем пластиковый светофильтр, аккуратно поддевая его края.

Видео поможет понять, как снять прикуриватель и заменить предохранитель на автомобиле ВАЗ 2110.

Видеоинструкция

Подключение осуществляется однотипно для всех моделей семейства ВАЗ: 2110, 2111, 2112 или 21124. Если прикуриватель не работает, то, перед тем, как извлечь его и приступить к демонтажу, нужно купить новую деталь. На рынке представлено много вариантов.
Основной фактор при выборе прикуривателя – стоимость элемента. Слишком низкая цена говорит о том, что при производстве использовались некачественные материалы. При нагреве они могут быть повреждены, а сам прикуриватель – работать некорректно. Продаются короткие элементы по евростандарту. Такая деталь не подойдет для старых моделей – придется поменять само гнездо, дополнительно купив европанель.

О том, как выбрать устройство на ВАЗ 2112, расскажет видео.

Меняем лампочку прикуривателя

Иногда перегорает подсветка прибора, срабатывает предохранитель. Для этого потребуется демонтаж светофильтра и замена лампочки. Выполнить работу на ВАЗ 2110 просто.

1. Снимаем клемму с батареи автомобиля.
2. Вынимаем металлический цилиндр.
3. Подгибаем фиксирующие усики и извлекаем из отверстия прибор.
4. Отсоединяем колодку проводов.
5. Демонтируем кольцо светофильтра.
6. Сжимаем экран лампы так, чтобы лапки вышли из прорезей.
7. Извлекаем лампочку, повернув ее на 90 градусов.
8. Устанавливаем новый элемент, а затем собираем устройство, соблюдая обратный порядок действий.

Подключаем дополнительный прикуриватель

Некоторые владельцы машин устанавливают еще одно гнездо. Потребуются:

• дрель или шуруповерт с набором сверл по металлу;
• коронка для выреза отверстия, диаметр должен совпадать с диаметром автоприкуривателя;
• напильник;
• паяльник с припоем;
• кусачки;
• отвертки;
• мультитестер;
• термоусадочная трубка;
• провод подходящего сечения;
• предохранитель, выдерживающий силу тока, рекомендуемую производителем – 25 ампер.

Порядок действий.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная поверхность.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, соблюдая полярность и проведя их через предохранитель.
4. Проверяем работоспособность модели, осуществляем сборку.

Как подсоединить прибор к прикуривателю без штекера

Некоторые владельцы решают отказаться от самого устройства и предпочитают напрямую устанавливать другие устройства. Для подсоединения прибора напрямую без штекера потребуются:

• паяльная лампа, припой;
• отвертка.

Порядок действий.

1. Проводим демонтаж автоприкуривателя, получая доступ к кабелям.
2. Подсоединяем провода устанавливаемого прибора, соблюдая полярность.
3. Осуществляем сборку.

Схема подключения.

1. Постоянный минус. Приходит на корпус автомобиля.
2. Постоянный плюс. Подсоединяется через предохранитель к аккумулятору.
3. Плюс, приходящий до лампочки подсветки.

Прикуриватель не от зажигания

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества: если подключить прикуриватель напрямую к батарее аккумулятора, то можно избежать вмешательств в саму проводку и предохранитель. Работа займет меньше времени, плюсовые кабели следует вывести напрямую к аккумулятору, а минусовой – прикрепить к автомобильному кузову.

Важно также помнить, что необходимо подобрать нужные запчасти. Первоначально, это касается проводов. Каждый квадратный миллиметр сечения рассчитан на 5-10 ампер тока. Следует брать с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, сработает предохранитель. Это приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

Евро Прикуриватель на Ваз 2110. (Прикуриватель от Ваз 2123)

Этот прибор редко используется в автомобиле по назначению, для прикуривания сигарет. Однако он популярен даже у некурящих водителей. От разъема прикуривателя могут работать другие устройства. Наиболее часто в гнездо подключают:

• видеорегистратор для фиксации движения;
• вентилятор;
• дополнительный павербанк для питания телефона, планшета или ноутбука, зарядное устройство для этих девайсов;
• навигационную систему;
• компрессор для накачивания шин.

Поэтому выход детали или предохранителя из строя чреват массой неудобств для владельца машины. О том, почему не работает прикуриватель в модели ВАЗ 2110, как проверить его, выяснить причину поломки и провести ремонт – читайте в статье.

Необходимые инструменты

Перед демонтажем прикуривателя на ВАЗ 2110, его ремонтом или установкой нового устройства, заменой предохранителя потребуется запастись подходящими приборами. Для работы понадобятся:

• крестовая и стандартная отвертка;
• защитные перчатки.

Для исправления поломок прикуривателя или предохранителя пригодятся:

• мультитестер;
• паяльная лампа с припоем;
• термоусадочные трубки, изолента;
• кусачки;
• надфиль.

Почему сломался прикуриватель

Со временем прибор может перестать работать. Наиболее распространенные причины, по которым прикуриватель ВАЗ ломается.

1. Перегоревший предохранитель. Элемент защищает цепь от оплавления проводки или пожара. При превышении максимально допустимых параметров силы тока предохранитель выходит из строя. Необходимо достать его из монтажного блока. Следует предохранитель F18 заменить исправным элементом с аналогичным номиналом (25 ампер).
2. Обрыв проводки прикуривателя или короткое замыкание. Если автомобильный предохранитель часто горит, значит, в цепи присутствует «коротыш». Диагностировать эту поломку следует мультитестером. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Предохранитель перегорает.
3. Плохой контакт. Со временем разъем на ВАЗ 2110 может разбалтываться, а контакты окисляться, не гарантируя хорошего соединения. Ремонт осуществляется просто – надо вынуть прикуриватель с патрона, обработать контактные места надфилем и подогнуть их для лучшей фиксации прибора.
4. Перегоревшая спираль. Металлическая нитка, находящаяся внутри девайса на ВАЗ 2110, может перегореть из-за частого термического воздействия, срабатывает предохранитель. Стоит провести замену прикуривателя.
5. Перегоревшая лампа подсветки ВАЗ 2110. Вокруг самого устройства имеется дополнительное освещение, помогающее найти прибор в темноте. Со временем лампочка также может перестать гореть, срабатывает предохранитель. Потребуется снимать сгоревший элемент, а затем поменять его исправным.

Из чего состоит прикуриватель и как он работает

Прибор на ВАЗ 2112 имеет простую конструкцию. Прикуриватель состоит из двух частей – металлического тубуса, внутри которого расположена нихромовая спираль, и посадочного места под него (гнезда). К нижней части подсоединен плюс, а корпус соединен с кузовом авто или массой.

При нажатии на вставку прикуриватель начинает работать: контакты замыкаются, а спираль разогревается. Когда температура достигает своего максимального значения, срабатывает термореле и прибор отщелкивается в первоначальное положение.

Может сгорел предохранитель?

Перед тем, как вытащить и заменить прикуриватель ВАЗ 2110, следует проверить исправность защитного элемента. Это достаточно распространенная поломка. Автомобильная цепь на данном участке защищена предохранителем, номиналом 25 ампер. Это значит, что в гнездо не могут подключаться приборы, суммарной мощностью больше 300 Вт (12 вольт*25 ампер =300 ватт).

В противном случае предохранитель на ВАЗ 2110 перегорает. Намеком, что «сдался» именно он, служит выход из строя вентилятора отопителя. Если прибор не работает, следует провести замену предохранителя. Расположение монтажного блока – слева от рулевой колонки, за декоративной накладкой панели.

Чтобы удобнее было вытаскивать предохранитель, следует взять пинцет. Менять необходимо деталь с индексом F-18. Номинал предохранителя – 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Неподходящий предохранитель может привести к возникновению короткого замыкания, повреждению кабелей проводки, пожару.

Диагностика проблем прикуривателя

При возникновении неисправностей следует провести инспекцию прибора, чтобы выявить причину поломки.

1. Включаем вентилятор отопителя. Если он не работает, то сгорел предохранитель прикуривателя ВАЗ 2111, расположенный в монтажном блоке.
2. Осматриваем контакты на самом приборе и его гнезде. При наличии окислов или ржавчины убираем их надфилем.
3. Визуально осматриваем кабели, приходящие к устройству, на предмет переломов или обрыва. Прозваниваем провода при помощи мультитестера. Включаем его на сопротивление, а затем проверяем каждый из трех кабелей, приходящих к прибору.

После выяснения неисправности можно приступать к ремонту устройства.

Замена прикуривателя ВАЗ 2110 с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
3. Аккуратно извлекаем колодку проводов.
4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
5. Отщелкиваем защелки чехла рычага КПП и убираем его.
6. Выкручиваем винт при помощи крестовой отвертки.
7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
8. Теперь защитная крышка тоннеля должна легко сниматься.
9. Демонтируем патрон вместе со светофильтром и предохранителем.
10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
11. Установка прибора осуществляется в обратном порядке.

Снятие гнезда прикуривателя

Процесс демонтажа посадочного места осуществляется таким же образом.

1. Обесточиваем систему путем снятия минусовой клеммы с аккумуляторной батареи.
2. Необходимо разобрать боковую крышку, чтобы отсоединить фишку проводки.
3. Провести демонтаж кожуха КПП и тоннеля стояночного тормоза.
4. Подгибаем пластиковый экран так, чтобы поддеть лапки фиксации.
5. Извлекаем гнездо автоприкуривателя через проем с колодкой проводов.
6. Осматриваем прибор и приступаем к замене.

Как снять прикуриватель ВАЗ 2110 быстро

Есть более легкий способ, который позволяет вынимать устройство без демонтажа тоннеля. Быстро снять устройство на ВАЗ 2110 можно следующим образом:

1. Обесточиваем цепь.
2. Демонтируем металлический патрон.
3. При помощи ножниц или минусовой отвертки поджимаем фиксирующие усики внутри патрона и вытаскиваем его.
4. Отщелкиваем колодку проводов.
5. Демонтируем пластиковый светофильтр, аккуратно поддевая его края.

Видео поможет понять, как снять прикуриватель и заменить предохранитель на автомобиле ВАЗ 2110.

Пошаговая замена

1. Извлекаем личинку прикуривателя.

2. Сердечник прикуривателя удерживает металлический фиксатор. Фиксатор отмечен на фото ниже.

3. С помощью пинцета отгибаем внутрь фиксатор сердечника.

4. Подковыриваем край сердечника плоской отверткой и вытягиваем его вверх.

5. Отключаем разъем питания прикуривателя.

6. Теперь есть два пути. Если у вас ободок прикуривателя подсвечивался то его можно не менять. Просто подключите новый сердечник и установите на место.

Если у вас подсветка не работала, то поддеваем ободок с помощью плоской отвертки и извлекаем его вверх.

На ободке должна быть закреплена лампа подсветки, но бывает так что в процессе демонтажа она отпадает.

7. Находим патрон с лампочкой. Меняем лампочку в патроне и закрепляем патрон на ободок так как показано на фото ниже.

На патроне есть металлические скобы, а на ободке ответные пазы.

При покупке нового прикуривателя обычно идет патрон с лампой, а так же провод с фишкой для подключения. Если у вас это есть, то просто отсоединяем на разъеме старый и подключаем новый.

8. Пропускаем провод прикуривателя через ободок и подключаем фишку питания.

9. Вставляем ободок до щелчка.

При установке заводим сначала лампу потом защелкиваем сам ободок. Там есть пазы для защелки ободка в тоннель пола.

После установки лампа подсветки должна смотреть в сторону пассажирской двери.

10. Вставляем прикуриватель до щелчка.

При установке защелка прикуривателя должна быть расположена к двигателю.

11. Вставляем личинку прикуривателя.

Меняем лампочку прикуривателя

Иногда перегорает подсветка прибора, срабатывает предохранитель. Для этого потребуется демонтаж светофильтра и замена лампочки. Выполнить работу на ВАЗ 2110 просто.

1. Снимаем клемму с батареи автомобиля.
2. Вынимаем металлический цилиндр.
3. Подгибаем фиксирующие усики и извлекаем из отверстия прибор.
4. Отсоединяем колодку проводов.
5. Демонтируем кольцо светофильтра.
6. Сжимаем экран лампы так, чтобы лапки вышли из прорезей.
7. Извлекаем лампочку, повернув ее на 90 градусов.
8. Устанавливаем новый элемент, а затем собираем устройство, соблюдая обратный порядок действий.

Подключаем дополнительный прикуриватель

Некоторые владельцы машин устанавливают еще одно гнездо. Потребуются:

• дрель или шуруповерт с набором сверл по металлу;
• коронка для выреза отверстия, диаметр должен совпадать с диаметром автоприкуривателя;
• напильник;
• паяльник с припоем;
• кусачки;
• отвертки;
• мультитестер;
• термоусадочная трубка;
• провод подходящего сечения;
• предохранитель, выдерживающий силу тока, рекомендуемую производителем – 25 ампер.

Порядок действий.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная поверхность.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, соблюдая полярность и проведя их через предохранитель.
4. Проверяем работоспособность модели, осуществляем сборку.

Как подсоединить прибор к прикуривателю без штекера

Некоторые владельцы решают отказаться от самого устройства и предпочитают напрямую устанавливать другие устройства. Для подсоединения прибора напрямую без штекера потребуются:

• паяльная лампа, припой;
• отвертка.

Порядок действий.

1. Проводим демонтаж автоприкуривателя, получая доступ к кабелям.
2. Подсоединяем провода устанавливаемого прибора, соблюдая полярность.
3. Осуществляем сборку.

Схема подключения.

1. Постоянный минус. Приходит на корпус автомобиля.
2. Постоянный плюс. Подсоединяется через предохранитель к аккумулятору.
3. Плюс, приходящий до лампочки подсветки.

Последний штрих

Стандартный период прогрева составляет 20 секунд. Ну, или 15-25 секунд (не больше). Поэтому перед сборкой проводят регулировку:

1. Временно подключают АКБ;
2. Подают питание на разъём прикуривателя. Устанавливают подвижную часть.
3. Прогрев идёт с постоянной скоростью, но «автомат» можно настроить по-разному. Чтобы изменить порог срабатывания, сожмите или отогните две лапки на корпусе. Проведите тест.

   Корпус гнезда прикуривателя

Прикуриватель не от зажигания

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества: если подключить прикуриватель напрямую к батарее аккумулятора, то можно избежать вмешательств в саму проводку и предохранитель. Работа займет меньше времени, плюсовые кабели следует вывести напрямую к аккумулятору, а минусовой – прикрепить к автомобильному кузову.

Важно также помнить, что необходимо подобрать нужные запчасти. Первоначально, это касается проводов. Каждый квадратный миллиметр сечения рассчитан на 5-10 ампер тока. Следует брать с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, сработает предохранитель. Это приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

Не горит подсветка прикуривателя ВАЗ 21 10. прикуриватель не работает

Пожалуй, трудно найти машину, на которой не было бы прикуривателя. До появления множества гаджетов и устройств, которые можно подключить через это устройство, оно использовалось по своему прямому назначению. То есть он позволил курящим людям вырваться из раскаленного металлического элемента.

Как он работает?

Прикуриватель подключается к аккумуляторной батарее К. С помощью монтажного узла. Когда графство включено в работу, через него проходит сильное течение.

Собственно этот ток прогревает элемент или позволяет подключить энергозависимое устройство. Многие автолюбители используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

Но чаще всего кавилька используется для подключения переносного электронасоса. Он позволяет без физических усилий раскачивать колеса по дороге, когда нет обычной бытовой розетки.

По мере использования и подключения всяких гаджетов, в результате прикуриватель может перестать работать. Причиной этого часто служит вышедший из строя предохранитель.

В инструкции по эксплуатации ВАЗ 2110 прилагается схема крепления. На нем этот предохранитель обозначен маркировкой F18. Вы найдете его в монтажном блоке слева от руля на передней панели. Учтите, через этот предохранитель не должен проходить ток силой более 25 ампер.

Поиск поломок

Самым простым способом решения проблемы неисправного прикуривателя является сдача автомобиля в ремонт на СТО. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастера могут быть существенными?

Иногда лучше все сделать самому.

Теперь давайте рассмотрим каждую из представленных поломок и возможность замены элементов более подробно.

Замена предохранителя

Проверка безопасности предохранителя выполняется довольно легко. Для этого нужно включить вентилятор отопительного оборудования. Если он не работает, то и триггер не сработает. Это объясняется тем, что оба устройства подключены к одному предохранителю.

Элемент заменяется следующим образом:

• Снимите крышку монтажного узла. Для этого просто нажмите пальцами на специальную защелку;
• С помощью пинцета удалите перегоревший предохранитель;
• Аналогичным образом поместите новый элемент на место. Предварительно убедитесь, что вы купили именно тот товар, который соответствует характеристикам вашего ВАЗ 2110.

Электропроводка

При исправном вентиляторе видно, что предохранитель тоже цел. Следовательно, выполнять его не нужно.

Вместо этого ищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.

Обязательно в процессе проверки электрической цепи надевать резиновые защитные перчатки, так как при диагностике может понадобиться использование металлических инструментов.

Лампа

Лампа кудри на ВАЗ 2110 — Это тоже не редкая неисправность устройства. Чтобы его заменить, особых навыков не требуется. Просто работайте в строгой последовательности операций, для наглядности можете посмотреть обучающее видео.

1. Отсоедините минусовую клемму от аккумуляторной батареи, расположенной в рабочем пространстве вашего автомобиля.
2. Снимите облицовку.
3. Сожмите экран лампочки так, чтобы лапки могли выйти из паза.
4. Теперь элемент слегка сдавливаем, тем самым извлекая вместе с картриджем.
5. Фонарик поворачивается на 90 градусов, после чего вынимается из картриджа.
6. Вооружитесь новой лампой, вставьте ее в патрон и выполните процедуру сборки. Это полностью соответствует обратной последовательности разборки.
7. Для замены лампочки в котле ВАЗ 2110 обязательно используются приборы и 12-4.

Замена завитка

Если все предыдущие меры по устранению неисправности не дали положительного результата, то ничего другого не остается, кроме как полностью снять и заменить старый прикуриватель на новый.

1. Отсоедините минусовую клемму от аккумуляторной батареи.
2. Снимите облицовку.
3. Извлеките картридж.
4. Обшивка образована проемом, через который выводится колодка с проводами.
5. Сожмите экран так, чтобы лапки вышли из отверстий волокна. Отсоедините элемент.
6. Теперь нужно вывести устройство из соединения со световодом. Для этого достаточно нажать на защелку гнезда.
7. Затем снимите розетку, вытолкнув ее из облицовки туннеля пола. Таким образом, вы можете удалить устройство.
8. Следующим шагом будет извлечение гнезда. Для этого его проводят через проем с ширлой.
9. В нормальном состоянии спираль должна тонуть 20 секунд. После этого происходит щелчок и картридж возвращается на место. Если на этот процесс уходит больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
10. Регулировка выполняется достаточно просто. Просто нужно настроиться или сильнее разорвать контакты.
11. Теперь можно извлечь световод из облицовки.
12. Вам остается только выполнить процедуру обратной сборки, применив на этот раз новый прикуриватель. Вы уже знаете, как его удалить, потому что с обратной установкой проблем быть не должно.

Процедура замены не занимает много времени, не отнимает много сил. Все это можно легко сделать своими руками, если знать схему подключения, расположение монтажного узла и элементарные средства безопасности при работе с электроприборами.

Дополнительный триггер

Многие современные автолюбители стремятся усовершенствовать собственный автомобиль, сделать его функциональным, многофункциональным.

Требуется подключение дополнительного энергозависимого оборудования. Питается именно от уезда, поэтому многие решаются на доработку этого узла.

Лучше подключить второе устройство. Здесь можно действовать двумя способами:

• Подключить евро к кавилку параллельно заводской;
• Подключить напрямую от аккумулятора напрямую с помощью отдельного провода и предохранителя на 15 ампер.

Электрическая схема прикуривателя тоже довольно проста. На самом деле он связан напрямую с аккумулятором, а еще точнее, то через монтажный блок.

Данная конструкция вполне обоснована и учитывает особенности эксплуатации данного устройства. Все дело в том, что когда прикуриватель включается в работу, то через него идет ток довольно большой силы. Здесь необходимо провести аналогию со стартером.

Если перестал работать прикуриватель, то причин этому может быть несколько: предохранитель

• ;
• провода;
• неисправность самого устройства.

Давайте рассмотрим их немного подробнее. Первым делом при неисправности прикуривателя следует проверить целостность предохранителя. В общем, при поиске причин лучше всего идти по пути от простого к сложному. Нужен в данном случае предохранитель в монтажном блоке. Его можно найти на маркировке — соответствующее изображение F18. Кстати, на электрической схеме «Десятки» он указан точно так же. Сила тока, проходящего через этот предохранитель, не должна превышать 25 ампер.

Однако есть еще более простой способ. В этом случае даже не нужно вскрывать монтажный узел и осматривать предохранитель. Достаточно будет обычно попробовать включить зажигание и запустить вентилятор системы обогрева. Это самый простой вариант проверки. Все дело в том, что вентилятор и прикуриватель «посажены» на один и тот же предохранитель — вышеупомянутый F18. Соответственно, при выходе из строя ни одно из этих устройств работать не будет.

Проблема решается просто. Откройте монтажный блок и замените неисправный предохранитель. Для того, чтобы было удобнее делать эту операцию, конструкторы предусмотрели пинцет. Он находится внутри монтажного узла, и манипулировать таким тонким предметом, как предохранитель, действительно гораздо удобнее. Осталось только проверить работу прикуривателя, и, если все в порядке, закрыть монтажный блок.

Однако предохранитель не всегда является причиной неисправности. Если он в полном порядке, то проблема должна заключаться в поиске проводов, которые соединяют монтажный блок и прикуриватель. Возможно, где-то произошел сбой. Как устранить эту проблему, наверное, объяснять не надо. Только не забудьте тщательно заизолировать восстанавливаемый провод.

Однако причина может быть и более серьезной — это поломка прикуривателя. Однако прежде чем приступить к разборке устройства, осмотрите предохранитель F6. Все дело в том, что это также может спровоцировать отказ работы прикуривателя. Если предохранитель в порядке, то другого выхода, кроме разборки прикуривателя, не будет.

Раньше прикуриватель использовался в автомобилях для прикуривания сигареты. Теперь это своеобразная розетка на 12 В, в которую можно подключать различные устройства. Поэтому, если 2107 не работает, это иногда большая проблема. Что это за устройство, какие основные неисправности, как заменить и отремонтировать прикуриватель раскрыто в этой статье.

[Скрыть]

Устройство и назначение прикуривателя

Изначально автомобильный прикуриватель (АП) был задуман так, чтобы водитель мог видеть сигарету, как из угольков от костра. Устройство устройства не изменилось с момента создания, хотя оно присутствует в салонах даже отечественных машинох.

Прикуриватель ВАЗ 2106 представляет собой устройство, состоящее из двух частей: гнезда и патрона. Металлический картридж имеет пластиковую ручку в виде кнопки. В центре гнезда монтируется металлический стержень, играющий роль положительного полюса.

Роль минуса выполняет металлическое шасси картриджа. Между корпусом и металлическим стержнем имеется изолятор, исключающий контакт между плюсом и минусом. Соединение плюсового и минусового контакта происходит через нихромовую спираль, выполняющую роль нагревательного элемента.

При попадании тока на нагревательный элемент он начинает нагреваться до высокой температуры. При нагреве спирали до необходимой температуры ток перестает течь, благодаря тепловому реле. Розетка устройства расположена на приборной панели, в зоне удобного доступа водителя. Он выполнен в виде продолговатого углубления с металлической оболочкой, играющей роль минуса.

Внутри находится центральный контакт, на который подается плюс от аккумулятора. ГЭС оборудована лампочкой, которая автоматически включается вместе с наружным освещением.

Для включения режима нагрева ручку нажимают так, чтобы картридж погрузился в гнездо и зафиксировался в нажатом состоянии. Держите его биметаллические пластины. В этот момент происходит соединение плюсового контакта картриджа с плюсом гнезда, а минусового контакта гнезда с минусовой клеммой картриджа. Ток, стекающий по спирали, нагревает ее. Нагревательный элемент достигает нужной температуры за 15-20 секунд.

Затем под воздействием высокой температуры биметаллические пластины начинают расходиться, раздается характерный щелчок, и картридж занимает прежнее положение за счет внутренней пружины.

Если в бортовой сети Низкое напряжение, картридж будет дольше находиться в гнезде, так как время нагрева увеличится.

Со временем к прямому назначению добавился прикуриватель. дополнительная особенность — стала использоваться как розетка для подключения различных электронных устройств. Электрические устройства подключаются к розетке AP, чего достаточно для питания 12 бортовой сети.

Производители электротехники выпускают большое количество устройств, которые можно использовать в автомобиле:

• вентилятор;
• обогреватель;
• пылесос;
• зарядное устройство для телефонов и других устройств;
• устройства внутреннего освещения и т.п.

Все дополнительные электроприборы снабжены специальным входом для подключения к ТД. Появились специальные разветвители, которые позволяют подключать к розетке сразу несколько устройств одновременно.

Питание АП получает от автомобильной электросети. Подключение прикуривателя ВАЗ 2107, как и других отечественных машин, осуществляется через монтажный узел напрямую от аккумулятора без использования реле. Защищается специальным предохранителем на 10 А, который находится в монтажном блоке. При высоком токе нить в предохранителе расплавляется и размыкает электрическую сеть, препятствуя воспламенению.

Схема подключения прикуривателя

К гнезду АП подключаются три провода:

• «Минус» — масса;
• «Плюс» — соединяется через предохранитель с аккумулятором;
• Плюс — подключаемая к прибору лампа подсветки от габаритных огней Работает только при включенном внешнем свете.

Для исключения ситуации, когда картридж может трястись в гнезде, АП оснащен специальным предохранительным устройством, предохраняющим его от перегрева и возгорания. Простейшее такое устройство выполнено в виде легкой металлической шайбы. При слишком высокой температуре он плавится и подводит питание УП, а предохранитель врезается в монтажный узел, обесточив устройство для курения.

Некоторые прикуриватели имеют встроенный предохранитель, который находится в самом гнезде. Если шайба расплавилась или прогар подлежит замене. В последнее время в качестве предохранителя стали устанавливать термобиметаллический предохранитель. При перегреве он выводит из строя силовые контакты, предотвращая перегорание предохранителя, но по истечении времени биметаллический предохранитель остывает и снова отпускает контакты.

Возможные неисправности: особенности и причины

Up не относится к надежным соединительным устройствам, которые служат долго. Это не обеспечивает его конструкция. Хорошую фиксацию можно обеспечить за счет увеличения количества прижимных лапок, но универсального устройства пока не придумали. Фактически у АП только центральный подпружиненный контакт и две прижимные ножки. Центральный контакт может располагаться глубоко, а может быть близко.

Пазы для лапки на вилке могут не совпадать с расположением самих лапок. В процессе эксплуатации между вилкой и гнездом устройства ухудшается контакт, в месте соединения появляется искрение, в результате возможно короткое замыкание.

Ниже перечислены возможные неисправности АП:

1. Плохо закрепленная вилка в гнезде. В такой ситуации водителю приходится держать голову в гнезде до полного прогрева, что неудобно и небезопасно при вождении автомобиля. Причина неисправности — усы в гнезде. Со временем они изнашиваются и перестают удерживать картридж. Для устранения этой поломки нужно просто отрегулировать усы (автор видео — и не только рыбалка).
2. Переплет спиралей в картридже. В этом случае возможно решить проблему заменой головки прикуривателя. Восстановить здоровье старой спирали можно, очистив ее от нагара и нагара. По правилам спираль сильно нагревается в течение 20 секунд после включения. Тогда голова должна подняться. Когда это произойдет раньше или позже, можно отрегулировать время нагрева, подогнув или разогнав контакты устройства. Если предпринятые меры не помогли, головку необходимо заменить.
3. Перемычка предохранителя. Обычно виноват драйвер предохранителя при подключении с помощью разветвителя нескольких дополнительных устройств. Таким образом, увеличивается нагрузка на прикуриватель, который рассчитан на определенную мощность. Кроме того, предусмотрено кратковременное использование гнезда. Поэтому при превышении нагрузки и постоянно сгорает предохранитель. Проблема решается заменой детали, которая находится в предохранительном блоке. Предохранитель рассчитан на 10 А. Не устанавливайте изделие с большим номиналом, так как это грозит сгоранием гнезда АП.
4. Обрезать проводку. Работа устройства может быть нарушена при обрыве проводки. Провода могут пережиматься или торфить в процессе эксплуатации, что приводит к пропаданию контакта. Обнаружить разрыв можно с помощью мультиметра, прозвонив цепь. Найдя место обрыва, нужно заменить отломанный кусок целым. Провода должны быть в состоянии качественно укладываться во избежание возгорания.

Инструкция по ремонту и замене механизма

Ремонт и замена прикуривателя ВАЗ 2107 аналогичны «ВАЗ классике», поэтому их можно рассматривать как пример.

Для выполнения этих процедур необходимо подготовить следующий набор инструментов:

• Набор отверток;
• плоскогубцы;
• маленькие кусачки или пинцеты;
• паяльник с припоем;
• переносная лампа или фонарик;
• изолент;
• хлопчатобумажные перчатки.

Ремонт состоит из последовательности действий:

1. Разработал авто путем снятия минусовой клеммы с аккумулятора.
2. В салоне находим где гнездо находится АП и обеспечиваем удобный доступ к нему. Обычно он находится на центральной консоли, поэтому максимально отодвиньте сиденье водителя.
3. Теперь выньте картридж из гнезда. Серебря внутреннюю часть гнезда, нужно удалить все посторонние предметы или осколки с помощью пинцета.
4. Далее проверьте предохранитель, расположенный в монтажном блоке. Обычно он находится под капотом, приборной панелью или сиденьем водителя. Вскрыв предохранитель, находим искомый предохранитель. Его расположение можно определить по схеме на внутренней стороне крышки или инструкции по применению. Вынимаем нужный предохранитель и проверяем его перемычку. Если он сгорел, деталь необходимо заменить.
5. Если замена предохранителя не помогла, переходим к следующему шагу. Вынимаем прикуриватель. Затем пассатижами беритесь за обод и, не прилагая усилий, тяните его на себя, чтобы не повредить проводку.
6. На извлеченном элементе осматриваем место, где он припаивается к верху. При обнаружении некачественного соединения или обрыва провод необходимо перепаять. При осмотре следует обратить внимание на провода и изоляцию. Если есть трение, провод должен быть изолирован.
7. Проверив устройство на работоспособность, верните обод на прежнее место.

Фотогалерея «Замена АП»

Чтобы заменить ап, нужно знать как подключить прикуриватель. Информацию можно найти в инструкции по эксплуатации.

Для замены розетки необходимо выполнить следующие действия:

1. Отсоединить минусовую клемму аккумулятора.
2. Демонтируем картридж из розетки.
3. Тонкой отверткой сгибаем фиксирующие лапки.
4. Внимательно осмотрите внутреннюю часть разъема, отсоедините разъем.
5. Меняем розетку и устанавливаем все в обратном порядке.

При замене лампочки прикуривателя необходимо вынуть зажим из розетки. Замените лампу и вставьте зажим обратно.

Заключение

Идеальным применением зажигалки является ее прямое назначение – курить сигареты. При использовании устройств нужно добавлять их мощность и следить за тем, чтобы общая нагрузка не превышала допустимую. При эксплуатации АП следует помнить, что даже при выключенном зажигании устройства, подключенные к его розетке, будут потреблять электроэнергию. Это может привести к полной разрядке аккумулятора. Нельзя вставлять пробойные штекеры или плохую сборку в гнездо, может произойти короткое замыкание.

Если необходимо выявить причину и устранить ее. Пока проблема не устранена, устройство лучше не использовать во избежание возгорания или короткого замыкания. Если неисправность не удалась, лучше заменить устройство.

Прикуриватель на ВАЗ-2114 не является таким элементом, при поломке которого эксплуатация автомобиля будет запрещена. Его выход из строя не несет никаких негативных последствий для узлов и двигателя машины. Однако, когда он не заработает, подключить какие-либо устройства фиксации (видеорегистратор, навигатор, радар-детектор и тому подобное — прим. ) будет невозможно.

Ниже в этой статье мы подробно рассмотрим причины, по которым выходит из строя прикуриватель на ВАЗ-2114, а также способы их устранения своими руками.

Прикуриватель на автомобилях семейства Самара — точно такой же конструкции, как и на всех других машинах.

Основан на металлическом стакане и центральной вставке. Стенки стакана соединены с землей, а его центральная часть плюсовая. Когда вставка находится внутри стакана и происходит ее фиксация, нихромовая нить нагревается до конечной температуры, замыкающая цепочка. Точно по такому же принципу работают все электроприборы, подключенные к прикуривателю.

Фиксацию прикуривателя внутри футляра обеспечивают специальные ушки.

Так выглядит обычный прикуриватель ВАЗ-2114

Причины выхода из строя прикуривателя на ВАЗ-2114

Причины выхода из строя прикуривателя, может сразу два .

Первая ложится при отсутствии напряжения на контактах, из-за обрыва цепи или нарушения целостности контактов на корпусе, а секунда Нарушение целостности предохранителя. Но обо всем остальном ниже.

Отсутствие напряжения

Для диагностики проблем в цепи нам понадобится только мультиметр. Выставляю прибор в режим проверки вольтметром и подвожу щуп к контактам на плюс и минус. Напряжение должно быть указано такое же, как и на самом аккумуляторе, то есть 12-14 вольт. Если напряжение есть, значит с питанием все в порядке и можно переходить к следующему пункту, а если его нет, то надо продолжать «тыкать» провод для обнаружения обрыва.

Для проведения измерений демонтируйте прикуриватель.

Отсутствие контактов в предохранителе

Обратите внимание на то, что если где-то в цепи есть короткое замыкание, то вновь установленный предохранитель тут же защищает и проводит более глубокую проверку и диагностику всей цепи.

Если этого не соблюсти, то причиной перегорания предохранителя может быть резкое напряжение в цепи, и допускать этого в дальнейшем не рекомендуется.

Видео по разборке прикуривателя на ВАЗ-2114

АТ последних лет Прикуриватель автомобиля стал многофункциональным узлом. Если раньше он использовался только по прямому назначению, то теперь к нему подключаются для зарядки и работы различных электронных устройств. Поэтому выход прикуривателя может доставить немало неудобств современному автовладельцу.

Устройство и назначение прикуривателя ВАЗ 2107

За последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики его неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля представляет собой многофункциональное устройство. Помимо использования по прямому назначению, подключается к своей розетке:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• Компрессор для качания шин.

Прикуриватель состоит из розетки (гнезда) и головки (патрона).

Картридж представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, выполняющий роль плюсового контакта. Минусовой контакт в прикуривателе дело. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом А внутри патрона. В момент подачи тока на спираль она нагревается до высокой температуры. При достижении температуры определенного значения срабатывает тепловое реле И по току выходит из строя.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключается к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, в том числе наружного освещения.

Для включения режима нагрева необходимо нажать на картридж и зафиксировать его. Патрон удерживается за счет биметаллических пластин. Прижимные положительные и отрицательные контакты картриджа соединены с соответствующими гнездовыми контактами. В результате начинается нагрев спирали, который продолжается 15-20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счет внутренней пружины возвращается в исходное положение.

Причины неисправностей Ваз 2107

Прикуриватель ВАЗ 2107 Довольно часто выходит из строя. Это происходит по разным причинам.

Блокированный предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств Через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока 10 А, можно преодолеть. В связи с особенностями электрооборудования электрооборудования ВАЗ 2107 часы и радио перестанут работать с прикуривателем.

Неудачный контакт

Иногда контакты или разъемы прикуривателя окисляются, и устройство перестает работать. В такой ситуации их необходимо почистить, предварительно отключив минусовую клемму от аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме того, устройство часто подключается к устройству, подключенному к сигарете, и входит в гнездо плотно, плотно. Такой ненадежный контакт может привести к замыканию, замыканию контактов и выходу прикуривателя. Контакты могут быть смонтированы при установке предохранителя большего номинала (например, 15 А). В таких случаях можно попробовать почистить и перепрошить контакты. Если она не приведет к положительному результату, прикуриватель нужно будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 около 150 рублей.

Блокированный элемент накаливания

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Резка электропроводки

Прикуриватель может перестать работать из-за защемления провода или духовки с последующим выходом из строя контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, прозвонив проводку цепи прикуривателя.

После обнаружения поврежденного участка проводки меняется на новый. Особое внимание следует уделить целостности изоляции проводов – это сведет вероятность замыкания и возгорания к минимуму.

Видео: Основные неисправности Прикуриватель ВАЗ 2107

Схема прикуривателя ВАЗ 2107

К прикуривателю ВАЗ 2107 подводятся три провода:

• красный провод идет на плюс аккумулятора и дает напряжение на часы;
• желтый провод идет на плюс аккумулятора и дает напряжение на лампочку;
• черный провод отвечает за подключение массы.

Помимо самого прикуривателя, в схему его подключения включен предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

• Набор отверток;
• плоскогубцы;
• маленькие кусачки или пинцеты;
• паяльник I. расходные материалы для пайки;
• переносная лампа или фонарик;
• изоляционная лента;
• хлопчатобумажные перчатки;
• новый прикуриватель.

Эти приспособления используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок выполнения работ

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

1. Снять минусовую клемму с аккумулятора.
2. Для удобства отодвигаем сиденье водителя назад.
3. Выньте патрон прикуривателя из гнезда.
4. Аккуратно используйте плоскую комплектную дополнительную панель приборов с правой стороны. После выхода хомутов из пазов снимите эту панель вместе со всеми инструментами.
5. Отсоединяем провод питания от прикуривателя.
6. Откручиваем фиксирующую гайку прикуривателя.
7. Снимите корпус прикуривателя вместе с лампой подсветки.
8. Снимите гнездо прикуривателя.
9. Новый прикуриватель, устанавливаем в обратном порядке.

Видео: Замена прикуривателя Ваз 2106

Подбор прикуривателя на ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Причины:

• постоянно отвинченная гайка крепления;
• желание установить более привлекательный аппарат;
• невозможность подключения нескольких устройств одновременно.

Чаще всего прикуриватель от ВАЗ 2114/15 — это так называемый европрикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 достаточно просто. После демонтажа штатного прикуривателя останется только увеличить отверстие, в котором он крепился.

Для расширения отверстия можно использовать наждачную бумагу или круглый напильник.

Установка устройства производится в следующем порядке:

1. Устанавливается светодиод.
2. Гнездо прикуривателя записано.
3. Подключенная электропроводка.

Таким образом, любую неисправность прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор инструментов Fixer и соблюдение указаний специалистов. Установка нового прикуривателя также не доставит владельцу ВАЗ 2107 больших хлопот.

Прикуриватель 2111 не работает. Прикуриватель в машине перестал работать. Поиск и устранение неисправностей

Это устройство редко используется в автомобиле по прямому назначению, для прикуривания сигарет. Однако пользуется популярностью даже у некурящих водителей. Другие устройства могут работать от гнезда прикуривателя. Чаще всего к розетке подключают:

• видеорегистратор для обнаружения движения;
• вентилятор;
• дополнительный повербанк для питания телефона, планшета или ноутбука, зарядное устройство для этих устройств;
навигационная система
• ;
• компрессор для накачки шин.

Поэтому выход из строя детали или предохранителя сопряжен с массой неудобств для владельца машины. О том, почему не работает прикуриватель на модели ВАЗ 2110, как его проверить, выяснить причину поломки и провести ремонт — читайте в статье.

Схема прикуривателя ВАЗ 2110

Питание устройства осуществляется через жгут проводов автомобиля. Схема подключения прикуривателя ВАЗ 2110 представлена ​​на фото. Распиновка устройства выглядит так: к устройству подходят три провода — два плюсовых и один минусовой.

1. Красный, плюс — подключен к аккумулятору прикуривателя через предохранитель F18. Ток в цепи составляет 25 ампер, при превышении этого параметра происходит перегорание защитного элемента.
2. Желтый. Плюсовой провод, отвечающий за лампу прикуривателя.
3. Черный, минус. Доходит до корпуса прикуривателя, а другой конец массы подводится через кузов автомобиля.

Принцип работы устройства

Конструкция устройства на ВАЗ 2110 проста. Внутри металлического патрона находится нихромовая спираль, способная нагреваться, и лампа подсветки. Картридж вставляется в гнездо прикуривателя, расположенное в разных частях салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться. После того, как нагрев достигнет максимальной точки, срабатывает термостат и устройство отщелкивается в исходное положение.

Прикуриватель ВАЗ 2110 не работает: причины

Со временем любая деталь может выйти из строя. Прежде чем менять его на новый или ремонтировать своими руками, следует разобраться в причинах, по которым не работает прикуриватель ВАЗ 2110 или его лампа подсветки. Список наиболее частых неисправностей с решениями представлен ниже.

Перегорел предохранитель

Одной из частых неисправностей прикуривателя является израсходованный защитный элемент. Ток цепи для нормальной работы предохранителя не должен превышать 25 ампер. Такой предохранитель находится в монтажном блоке.

При подключении к гнезду прикуривателя одного или нескольких мощных устройств этот параметр может превысить заданное значение и сгореть. Параллельно вместе с предохранителем перестанут работать лампа подсветки вещевого ящика и вентилятор отопителя. Для ремонта нужно открыть капот, где находится монтажный блок, проверить исправность предохранителя и заменить элемент с номером F18.

Лезем в центральную консоль

Еще одна причина, почему не работает прикуриватель ВАЗ — плохие контакты проводки или ходячее замыкание. Если предохранитель начинает часто перегорать и его приходится менять, это тоже косвенный признак такой поломки.

Вам потребуется снять панель облицовки и осмотреть сохранность контактов и проводов прикуривателя. Здесь нужно проверить трехконтактный разъем подключения. Убедитесь, что соединение плотное. Тогда нужно смотреть на сохранность проводов. Не должно быть перегоревшей обмотки или перегибов, обрывов цепи, которые сработают предохранителем.

Разберем проводку и контакты прикуривателя

Причина, по которой устройство перестало работать — появление окислов или ржавчины. Внутри прикуривателя есть контакты, которые со временем могут окисляться или подвергаться коррозии. Из-за неплотного контакта устройство будет работать некорректно. В этом случае замена прикуривателя не требуется. Достаточно вытащить устройство, зачистить и отогнуть металлические усики контактов.

Возможное прогорание спирали

Внутри прикуривателя ВАЗ 2110 находится металлический элемент, который может выйти из строя с возрастом или из-за повышенной нагрузки. Если перегорела катушка и сработал предохранитель, то ремонт осуществляется только установкой новой детали.

Замена прикуривателя ВАЗ 2110

Для проведения работ потребуется запастись подходящим инструментом. Вам понадобится:

• набор отверток;
• паяльная лампа с припоем;
• защитные перчатки;
мультитестер
• или лампа на 12 вольт;
Изолента
• .

Перед тем, как поменять нерабочий прикуриватель ВАЗ 2110, необходимо купить исправную деталь. Есть разные варианты машины. Стандартный длинный аппарат имеет ряд недостатков: плохие контакты, непрезентабельный вид.

Поэтому водители предпочитают короткие евромодели. Их цена колеблется в пределах 400-800 рублей в зависимости от производителя. Желательно выбирать оригинальную деталь. Установить такой автомобильный прикуриватель своими руками несложно – подробная инструкция показана на видео.

Как правильно снять прикуриватель на ВАЗ 2110

Процесс разборки следующий:

1. Открываем капот, снимаем минусовую клемму с автомобильного аккумулятора. Это обесточит систему, исключит возможность короткого замыкания при ремонте.
2. Необходимо демонтировать пластиковую накладку на центральной консоли. Для этого откручиваем болты крепления.
3. После получаем доступ к блокам проводки. Отсоедините трехконтактную контактную микросхему автомобильного прикуривателя.
4. Демонтируем облицовочную накладку под стояночный тормоз, получая доступ к болтам крепления тоннеля.
5. Откручиваем их, после чего снимаем пластиковую крышку.
6. Вытаскиваем гнездо прикуривателя, чтобы его разобрать. Для этого вам нужно будет затянуть защелки и аккуратно извлечь металлический картридж.

Снятие гнезда прикуривателя

Процесс демонтажа сиденья осуществляется аналогично.

1. Обесточиваем систему сняв минусовую клемму с аккумулятора.
2. Необходимо разобрать боковую крышку, чтобы отсоединить фишку проводки.
3. Демонтируйте кожух коробки передач и туннель стояночного тормоза.
4. Пластиковый экран сгибаем так, чтобы поддеть фиксирующие ножки.
5. Снимаем гнездо прикуривателя через отверстие с колодкой проводов.
6. Осматриваем устройство и приступаем к замене.

Ремонт сломанного прикуривателя

Иногда замена не требуется. В некоторых ситуациях вы можете сделать это самостоятельно. Внутри самой зажигалки находится небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его необходимо удалить. После этого стоит собрать устройство, а затем проверить исправность его работы.

Часто нужно просто обработать окислившиеся контакты или припаять отвалившиеся провода.

Инструкции по замене лампы подсветки

Если вам необходимо провести данную процедуру, то действовать следует по определенной схеме.

1. Выключите зажигание и отсоедините провода от аккумулятора.
2. Чтобы добраться до фонаря, демонтируем пластиковую обшивку внутри салона.
3. Отсоедините коробку передач и кожух стояночного тормоза.
4. Вынимаем автомобильный прикуриватель вместе с подсветкой.
5. Сожмите экран, чтобы удалить металлические щупальца.
6. Поворачиваем их 90 градусов, а затем снимите лампу с посадочного места.
7. Устанавливаем новый элемент, после чего проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео о том, как снять устройство модели ВАЗ 2110 своими руками, представлено выше.

Как подключить прикуриватель на ВАЗ 2110

После установки нового устройства необходимо собрать устройство. Процесс происходит следующим образом.

1. Устанавливаем автомобильный прикуриватель на свое место.
2. Монтируем обратно кожух облицовки рычага КПП и стояночного тормоза.
3. Осуществляем подключение трехконтактного разъема.
4. Затягиваем болты облицовки передней панели.
5. Подаем питание в сеть.
6. Проверяем исправность соединения и работоспособность устройства.

Должен ли я сделать дополнительную прикуриватель?

Многие водители устанавливают на машину вторую розетку. Это увеличит количество потенциально подключенных устройств. Но надо помнить, что электросистема будет испытывать большие нагрузки и предохранитель может перегореть. Поэтому важно правильно подключить все провода.

Необходимо вставить новый разъем через предохранитель во избежание оплавления проводов. Вам нужно будет вырезать отдельное отверстие в салоне или багажнике. Альтернативой этому способу является покупка разветвителя, который втыкается в стандартную розетку.

Как подключить устройство к прикуривателю без вилки

Иногда с подобными проблемами сталкивается водитель. Например, подключение видеорегистратора не всегда возможно при отсутствии вилки. Поэтому есть вариант подключения к сети напрямую, через лампу освещения салона. Такое решение позволит избежать висящих проводов. Сделать это несложно, ведь на лампу также подаются необходимые 12 вольт. Видео по этому вопросу ниже.

Поломка прикуривателя видео

Автомобильный прикуриватель (АП) — устройство, используемое водителем для прикуривания сигарет. Несмотря на это назначение, AP можно использовать для разных целей. Если в автомобиле стоит ВАЗ 2110, это может вызывать дискомфорт при езде. Подробнее об устройстве, неисправностях и замене элемента на «десятках» вы можете узнать из этой статьи.

[Скрыть]

Устройство и назначение прикуривателя

По своей конструкции АП представляет собой металлическую спираль, установленную в пластиковом корпусе, расположенном в специально отведенном гнезде на центральной консоли. Когда водитель нажимает на АП, устройство подключается к электроцепи автомобиля и фиксируется в этом положении благодаря биметаллическим пластикам. В результате возникает эффект нагрева самой катушки за счет пропускания через нее напряжения. Когда температура устройства достигнет определенной точки, пластины автоматически откроются, и точка доступа вернется в стандартное положение.

Точка доступа также оснащена отдельным предохранителем, защищающим ее от возможного перегрева и даже возгорания, если по каким-то причинам устройство застряло в розетке. Что же касается самого назначения, то помимо того, что АП позволяет прикуривать сигареты, его можно использовать и для питания различных устройств. Например, к точке доступа можно подключить видеорегистратор или GPS-навигатор. Также она позволяет запитать многие другие устройства, например, автомобильные чайники и т. д. При необходимости эту розетку можно использовать для зарядки мобильных устройств, если у вас есть специальный адаптер.

Типичные неисправности

Если вы столкнулись с такой проблемой, что он не работает, то вам наверняка будет интересно узнать о неисправностях устройства. Как правило, ТД выходит из строя в результате того, что ее сокет не используется по назначению. В частности, из-за одновременного подключения к нему нескольких устройств через разветвитель, подающий большой ток. Если практиковаться в подключении нескольких устройств, то это может привести к перегоранию предохранительного элемента, который в монтажном блоке обозначен как F18.

Следует отметить, что этот элемент пропускает через себя ток в 25 ампер, но при превышении этого параметра деталь просто сгорает. При обнаружении неисправностей в работе АП первым делом нужно проверить предохранитель. Чтобы определить, неисправно ли устройство, попробуйте включить вентилятор печки. Можно подумать, что эти компоненты никак не связаны, но это не совсем так, ведь вентилятор системы отопления также защищен предохранителем F18. Так что если ни АП, ни вентилятор работать не будут, то проблема именно в предохранителе, а если вентилятор работает, то надо проверить работу АП (автор видео по доработке прикуривателя дома находится Сергей К).

Но это не значит, что после этих действий прикуриватель ВАЗ 2110 нужно сразу заменить. Хоть и очень редко, но все же случается, что механизм перестает работать из-за перегоревшего предохранительного устройства F6. Если этот элемент сгорел, то его тоже нужно поменять, а затем проверить работу АП.

Инструкция по ремонту и замене

Перед снятием прикуривателя ВАЗ 2110 необходимо отключить питание, для этого отсоединить аккумуляторную батарею.

Подробная инструкция по замене прикуривателя в десятке приведена ниже:

1. В первую очередь необходимо снять клемму с аккумулятора.
2. Для того, чтобы получить более удобный доступ к устройству, необходимо открутить два винта по бокам центральной консоли, после чего можно демонтировать пластиковую накладку.
3. Далее следует отсоединить AP и колодки подсветки, которые расположены справа.
4. Под стояночным тормозом видна декоративная планка, которую также необходимо снять. При снятии кожуха необходимо снять и кожух рычага переключения передач; для этого подденьте его отверткой. Как только вы это сделаете, вы сможете увидеть болт — он снимается с помощью отвертки Phillips.
5. После выполнения всех этих действий передние сиденья необходимо отодвинуть назад и выкрутить болты из пластикового туннеля рядом с рычагом переключения передач. Откручиваем болты под передними сиденьями и снимаем верхнюю часть так называемого туннеля.
6. На этом этапе можно приступить к демонтажу держателя АП, а также экрана лампы. Сам экран надо сжать, тогда его ножки выйдут из пазов на диоде. Нажмите на защелку, расположенную рядом с гнездом точки доступа, с помощью отвертки. После выполнения этих действий точку доступа можно демонтировать с центральной консоли. Теперь защелки на диоде можно отжать, после чего диодный элемент можно без проблем отсоединить. Далее к диодному устройству необходимо подключить новую точку доступа. Все дальнейшие действия выполняются в обратном порядке.

Видео «Наглядная инструкция по замене устройства»

Более подробная и наглядная инструкция, как самостоятельно заменить АП без демонтажа элементов центральной консоли, представлена ​​в видео (автор Андрей Шубин).

Автомобильный прикуриватель давно перестал использоваться только по прямому назначению. Сегодня его гнездо активно используется водителями как бортовая розетка, от которой работают дополнительные электроприборы. Из-за такой «популярности» прикуриватель часто ломается. О возможных причинах его выхода из строя мы поговорим в этой статье.

Что такое зажигалка

Конструктивно зажигалка состоит из двух основных частей: стакана и вкладыша. Первый элемент выполнен из металла и имеет цилиндрическую форму. В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумулятора. Корпус стекла соединен с «массой» автомобиля.

Вставка также изготовлена ​​из металла и имеет цилиндрическую форму. Внутри него размещена специальная спираль, которая нагревается при прохождении через нее тока. Верхняя часть вкладыша оснащена пластиковой заглушкой.

Чтобы прикуриватель было легко найти в темноте, стекло оснащено прозрачной пластиковой окантовкой, под которой находится лампа подсветки. Загорается при включении габаритных огней.

Как работает прикуриватель

Принцип работы прикуривателя довольно прост. При нажатии на вставку она углубляется в стекло и фиксируется внутри него с помощью специально предусмотренных биметаллических пластин. Через катушку начинает течь электрический ток, нагревая ее. Когда температура достигает определенного значения, пластины под действием тепла расширяются и вставка возвращается в исходное положение. Вынув его из стакана, мы имеем возможность прикурить от раскаленной спирали. Но это для тех, кто курит. А для тех, кто использует прибор как розетку, достаточно воткнуть вилку любого из дополнительных электроприборов в стекло, и он во время работы будет питаться от аккумуляторной батареи (генератора).

Что может случиться с прикуривателем

Причин такого явления может быть несколько:

Рассмотрим перечисленные проблемы подробнее.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110, первым делом нужно проверить предохранитель. Именно это устройство чаще всего выходит из строя. ВАЗ-2110 расположен в основном в моторном отсеке. На электрической схеме он обозначен как Ф-18 и обычно имеет номинал 25 А.

Кстати, совсем не обязательно сразу лезть под капот. Если не работает прикуриватель ВАЗ-2110, исправность предохранителя можно проверить, включив вентилятор отопителя. Просто нажмите кнопку, чтобы запустить его в любом режиме. Заработало — предохранитель прикуривателя ВАЗ-2110 исправен, не сработал — открываем капот.

Вы спросите: «При чем здесь вентилятор?» Дело в том, что предохранитель Ф-18 также отвечает за защиту его электрической цепи, а также за подсветку вещевого ящика. Для верности включаем габариты и открываем бардачок. Свет не горит — пошли искать предохранитель!

Проверить плавкую вставку F-18 можно с помощью мультиметра, включенного в режиме тестера. Выньте предохранитель из гнезда и прозвоните его. При обнаружении неисправности замените вставку, соблюдая номинал.

Разбираем центральную консоль

Дальнейшая диагностика устройства требует его снятия. Но как вытащить прикуриватель ВАЗ-2110? Некоторым специалистам удается снять его с панели облицовки без демонтажа, выковыривая отверткой, но зачем деформировать пластик, если на его снятие уходит не более пяти минут? И для этого вам понадобится только крестовая отвертка.

Порядок работ следующий:

1. Откручиваем винты крепления левой и правой облицовки центральной консоли.
2. Отсоедините соединительные колодки проводов прикуривателя и его подсветки (рекомендуется заранее отсоединить минусовую клемму от аккумулятора).
3. Выдавить переднюю колодку (под рычагом ручного тормоза). Снимите крышку.
4. Снимаем ручку рычага коробки передач, а затем ее крышку.
5. Откручиваем центральный винт крепления тоннельной обшивки.
6. Сдвигаем передние сиденья до упора вперед.
7. Откручиваем винты заднего крепления верхней накладки и демонтируем ее.

Проверяем состояние проводки и контактов

После снятия панели центральной консоли первым делом осматриваем контакты колодок, соединяющих провода питания прикуривателя и его подсветки. Если с ними все в порядке, наденьте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение. Его отсутствие может свидетельствовать об обрыве цепи прикуривателя. В этом случае придется проверить проводку от колодок до монтажного блока. Это можно сделать, прозвонив проводникам.

Обнаружив, что контакты в колодках окислились или подгорели, зачистите их мелкой наждачной шкуркой, а затем проверьте прикуриватель. Если с ними все в порядке, осмотрите разъемы на самом устройстве. Имеет три контакта: два «плюса» (для лампы и стекла) и один общий «минус». При необходимости зачистите контакты наждачной бумагой.

Спираль

Если не работает прикуриватель ВАЗ-2110, причина может крыться в спирали вкладыша. Его перегорание чаще всего вызвано неисправностью. Со временем они теряют свои свойства (гнутся и разгибаются под воздействием температур), что приводит к тому, что вставка своевременно не «выскакивает» из стекла. Естественно, это приводит к перегреву катушки и ее перегоранию.

Проверить исправность этого элемента достаточно сложно, так как оборванная нить может замыкать на массу. Пытаться перестроить спираль — тоже неблагодарное дело. Лучше купить новый прикуриватель. При этом стоит около 300 рублей.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, то вам придется выполнить описанные выше действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться в его работоспособности. Для этого просто соедините разъемы проводов питания устройства и лампы подсветки своими контактами, включите зажигание и аккуратно утопите вставку в стакан. Подождите немного, пока катушка нагреется. Если вставка «выскочила», значит, устройство рабочее.

Замена прикуривателя ВАЗ-2110 должна производиться при отключенной минусовой клемме аккумуляторной батареи! Для его осуществления отключите нерабочий прибор от проводов питания. Далее с помощью отвертки нажимаем на защелку гнезда прикуривателя с обратной стороны панели облицовки и выдвигаем стекло вперед. Установите новый прикуриватель в обратном порядке.

Любой автомобильный прикуриватель, в том числе и ВАЗ-2110, изначально предназначен только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать. Поскольку заводом не была предусмотрена установка 12-вольтовой розетки в салоне автомобиля, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо понять принцип работы и устройство механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае поломка может быть как механической, так и электрической.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя его можно испортить некачественной или неправильно подобранной вилкой. Исходя из приведенной выше схемы, прикуриватель стандартно подключается к одной розетке питания от монтажного блока с лампой освещения бардачка.

Это первая подсказка — если не работает прикуриватель, но горит лампа бардачка, то дело либо в самом механизме прикуривателя ( спираль, контакты, резистор ), либо в обрыве провода на участке от клеммы питания до клеммы 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако первое подозрение вызывает предохранители. Если прикуриватель не прогревается в течение 20 секунд и не горит лампа бардачка, скорее всего перегорел предохранитель F18 номинал 25А . .. Он находится в монтажном блоке слева от водителя .

Есть еще один предохранитель с номиналом 15 А , который подключается к цепи прикуривателя. На нем есть разъем, и он также может быть причиной неисправности. Этот предохранитель помечен символом F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска и прикуриватель, и двигатель отопителя посажены на одну цепь предохранителя F18.

Поэтому проверить целостность предохранителя в этих случаях тоже несложно — моторчик не крутится, значит предохранитель перегорел.

Зачем стоят предохранители на

Каждый потребитель электроэнергии на борту ТС рассчитан на определенную мощность и определенный ток потребления, измеряемый в амперах … Если включить видеорегистратор, навигатор в прикуриватель через разветвитель, зарядите телефон, неудивительно, что предохранитель просто не дотягивает. Спасая нашу проводку от перегрева и короткого замыкания, она плавится, разрывая цепь.

Именно поэтому важно учитывать ток потребления дополнительных устройств. — компрессор, холодильник и прочие архитектурные излишества. И мощность, и потребляемый им ток должны быть указаны на корпусе устройства. Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода прикуривателя.

Недаром во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано в том же Ford Focus второго поколения).

Проверка проводки

Если предохранитель цел и мы не включали никаких пылесосов в прикуриватель, скорее всего дело в контактах или в проводке.

Чтобы проверить проводку питания прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего пропадает контакт в контактных фишках, которые находятся слева от пассажира за крышкой консоли:

Осмотр прикуривателя

Не в последнюю очередь осматриваем сам прикуриватель.

Редко выходит из строя, но если и выйдет, разбирать не будем, не царское это дело. Покупаем новый.

Новый прикуриватель в сборе.

• Его цена около 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725/111.3725 , производитель обычно SOTE.

Желаю всем удачных поисков и стабильной работы электрооборудования!

Видео о неисправностях прикуривателя

Пожалуй, трудно найти машину, в которой нет прикуривателя. До появления множества гаджетов и устройств, которые можно подключить через это устройство, оно использовалось по прямому назначению. То есть это позволяло курильщикам прикуривать сигареты от раскаленного металлического элемента.

Как он работает?

Прикуриватель соединяется с аккумуляторной батареей с помощью монтажного блока. Когда сигарета включена, через нее проходит сильный ток.

Собственно этот ток нагревает элемент, или позволяет подключить энергозависимое устройство. Многие автолюбители используют этот разъем для зарядки мобильного телефона, подключения навигатора и планшета.

Но чаще всего прикуриватель используется для подключения переносной электронасоса. Он позволяет накачать колеса без физических усилий в дороге, когда рядом нет обычной бытовой розетки.

По мере использования и подключения всевозможных гаджетов, в результате может перестать работать прикуриватель. Причиной этого часто является неисправный предохранитель.

К руководству по эксплуатации ВАЗ 2110 прилагается электрическая схема. На ней этот самый предохранитель обозначен F18. Вы найдете его в монтажном блоке слева от руля на передней панели. Обратите внимание, что через этот предохранитель не должен проходить ток силой более 25 Ампер.

Поиск поломок

Самый простой способ решить проблему неисправного прикуривателя — отдать автомобиль в ремонт на СТО. Но стоит ли это делать, если сама работа не сложная, а стоимость услуг мастеров может быть значительной?

Иногда лучше все сделать самому.

Теперь рассмотрим каждую из представленных поломок и возможность замены элементов более подробно.

Замена предохранителя

Проверить предохранитель достаточно просто. Для этого нужно включить вентилятор отопительного оборудования. Если не работает, то и прикуриватель не работает. Это связано с тем, что оба устройства подключены к одному и тому же предохранителю.

Замена элемента производится следующим образом:

• Снимите крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
• Удалите перегоревший предохранитель пинцетом;
• Таким же образом замените новый элемент. Убедитесь, что вы купили правильную деталь, соответствующую характеристикам вашего ВАЗ 2110.

Электропроводка

При работающем вентиляторе видно, что предохранитель тоже цел. Поэтому его не нужно заменять.

Вместо этого ищите причину проблемы в проводке, соединяющей монтажный блок с прикуривателем.

При проверке электрической цепи обязательно надевайте защитные резиновые перчатки, так как при диагностике может потребоваться использование металлических инструментов.

Лампа

Прикуриватель на ВАЗ 2110- это тоже не редкая проблема неисправности устройства. Для его замены не нужно обладать особыми навыками. Просто соблюдайте строгую последовательность операций, для наглядности можете посмотреть обучающее видео.

1. Отсоедините отрицательную клемму от аккумулятора, расположенного в моторном отсеке вашего автомобиля.
2. Снимите облицовку.
3. Сожмите световой экран так, чтобы выступы вышли из паза.
4. Теперь элемент немного разжимаем, тем самым извлекая его вместе с картриджем.
5. Лампа поворачивается на 90 градусов, а затем вынимается из патрона.
6. Вооружитесь новой лампой, вставьте ее в патрон и следуйте процедуре сборки. Полностью соблюдается обратная последовательность демонтажа.
7. Для замены лампочки подсветки в прикуривателе ВАЗ 2110 необходимо использовать приборы А 12-4.

Замена прикуривателя

Если все предыдущие меры по устранению неисправности не дали положительного результата, остается только полностью снять и заменить старый прикуриватель на новый.

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите облицовку.
3. Извлеките картридж.
4. В обшивке образован проем, через который выводится колодка с проводами.
5. Сожмите экран так, чтобы выступы вышли из отверстий световода. Отсоедините элемент.
6. Теперь необходимо отключить устройство от соединения с оптоволокном. Для этого нужно просто нажать на защелки розетки.
7. Далее извлекаем гнездо, выталкивая его из обшивки тоннеля пола. Это удалит устройство.
8. Следующим шагом является удаление сокета. Для этого его проводят через отверстие с блоком проводов.
9. В нормальном состоянии спираль должна прогреваться 20 секунд. После этого она щелкает и картридж возвращается на место. Если этот процесс занимает больше или меньше времени, обязательно отрегулируйте прикуриватель.
10. Регулировка довольно проста. Просто нужно больше согнуть или разогнуть контакты.
11. Теперь световод можно снять с облицовки.
12. Вам просто нужно выполнить процедуру повторной сборки, на этот раз используя новую зажигалку. Вы уже знаете, как его удалить, так что проблем с повторной установкой возникнуть не должно.

Процедура замены не занимает много времени, не требует больших усилий. Все это можно легко сделать своими руками, если знать схему подключения, расположение монтажного блока и элементарные меры предосторожности при работе с электроприборами.

Дополнительный прикуриватель

Многие современные автомобилисты стремятся усовершенствовать собственный автомобиль, сделать его более функциональным, многозадачным.

Требуется подключение дополнительного энергозависимого оборудования. Он питается от окурка, поэтому многие решают модифицировать этот агрегат.

Лучше подключить второе устройство. Здесь можно действовать двумя способами:

• Подключить евросигарету параллельно заводской;
• Подключается напрямую от аккумулятора с помощью отдельного провода и предохранителя на 15 А.

Прикуриватель не работает. Возможные причины и их устранение. Перестал работать прикуриватель в машине Предохранители прикуривателя ВАЗ 2110

Это устройство редко используется в автомобиле по прямому назначению, для прикуривания сигарет. Однако пользуется популярностью даже у некурящих водителей. Другие устройства могут работать от гнезда прикуривателя. Чаще всего к розетке подключается:

• видеорегистратор для обнаружения движения;
• вентилятор;
• дополнительный повербанк для питания телефона, планшета или ноутбука, зарядное устройство для этих устройств;
навигационная система
• ;
• компрессор для накачки шин.

Поэтому выход из строя детали или предохранителя сопряжен с массой неудобств для владельца машины. О том, почему не работает прикуриватель на модели ВАЗ 2110, как его проверить, выяснить причину поломки и провести ремонт — читайте в статье.

Схема прикуривателя ВАЗ 2110

Питание устройства осуществляется через жгут проводов автомобиля. Схема подключения прикуривателя ВАЗ 2110 представлена ​​на фото. Распиновка устройства выглядит так: к устройству подходят три провода — два плюсовых и один минусовой.

1. Красный, положительный — подключен к аккумулятору прикуривателя через предохранитель F18. Ток в цепи составляет 25 ампер, при превышении этого параметра происходит перегорание защитного элемента.
2. Желтый. Плюсовой провод, отвечающий за лампу прикуривателя.
3. Черный, минус. Доходит до корпуса прикуривателя, а другой конец массы подводится через кузов автомобиля.

Принцип работы устройства

Конструкция устройства на ВАЗ 2110 проста. Внутри металлического патрона находится нихромовая спираль, способная нагреваться, и лампа подсветки. Картридж вставляется в гнездо прикуривателя, расположенное в разных частях салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться. После того, как нагрев достигнет максимальной точки, срабатывает термостат и устройство отщелкивается в исходное положение.

Прикуриватель ВАЗ 2110 не работает: причины

Со временем любая деталь может выйти из строя. Прежде чем менять его на новый или ремонтировать своими руками, следует разобраться в причинах, по которым не работает прикуриватель ВАЗ 2110 или его лампа подсветки. Список наиболее частых неисправностей с решениями представлен ниже.

Перегорел предохранитель

Одной из частых неисправностей прикуривателя является израсходованный защитный элемент. Ток цепи для нормальной работы предохранителя не должен превышать 25 ампер. Такой предохранитель находится в монтажном блоке.

При подключении к гнезду прикуривателя одного или нескольких мощных устройств этот параметр может превысить заданное значение и сгореть. Параллельно вместе с предохранителем перестанут работать лампа подсветки вещевого ящика и вентилятор отопителя. Для ремонта нужно открыть капот, где находится монтажный блок, проверить исправность предохранителя и заменить элемент с номером F18.

Лезем в центральную консоль

Еще одна причина, почему не работает прикуриватель ВАЗ — плохие контакты проводки или ходячее замыкание. Если предохранитель начинает часто перегорать и его приходится менять, это тоже косвенный признак такой поломки.

Вам потребуется снять панель облицовки и осмотреть сохранность контактов и проводов прикуривателя. Здесь нужно проверить трехконтактный разъем подключения. Убедитесь, что соединение плотное. Тогда нужно смотреть на сохранность проводов. Не должно быть перегоревшей обмотки или перегибов, обрывов цепи, которые сработают предохранителем.

Разберем проводку и контакты прикуривателя

Причина, по которой устройство перестало работать — появление окислов или ржавчины. Внутри прикуривателя есть контакты, которые со временем могут окисляться или подвергаться коррозии. Из-за неплотного контакта устройство будет работать некорректно. В этом случае замена прикуривателя не требуется. Достаточно вытащить устройство, зачистить и отогнуть металлические усики контактов.

Возможное прогорание спирали

Внутри прикуривателя ВАЗ 2110 находится металлический элемент, который может выйти из строя с возрастом или из-за повышенной нагрузки. Если перегорела катушка и сработал предохранитель, то ремонт осуществляется только установкой новой детали.

Замена прикуривателя ВАЗ 2110

Для проведения работ потребуется запастись подходящим инструментом. Вам потребуется:

• Набор отверток;
• паяльная лампа с припоем;
• защитные перчатки;
мультитестер
• или лампа на 12 вольт;
Изолента
• .

Перед тем, как поменять нерабочий прикуриватель ВАЗ 2110, необходимо купить исправную деталь. Есть разные варианты машины. Стандартный длинный аппарат имеет ряд недостатков: плохие контакты, непрезентабельный вид.

Поэтому водители предпочитают короткие евромодели. Их цена колеблется в пределах 400-800 рублей в зависимости от производителя. Желательно выбирать оригинальную деталь. Установить такой автомобильный прикуриватель своими руками несложно – подробная инструкция показана на видео.

Как правильно снять прикуриватель на ВАЗ 2110

Процесс разборки следующий:

1. Открываем капот, снимаем минусовую клемму с автомобильного аккумулятора. Это обесточит систему, исключит возможность короткого замыкания при ремонте.
2. Необходимо демонтировать пластиковую накладку на центральной консоли. Для этого откручиваем болты крепления.
3. После получаем доступ к блокам проводки. Отсоедините трехконтактную контактную микросхему автомобильного прикуривателя.
4. Демонтируем облицовочную накладку под стояночный тормоз, получая доступ к болтам крепления тоннеля.
5. Откручиваем их, после чего снимаем пластиковую крышку.
6. Вытаскиваем гнездо прикуривателя, чтобы его разобрать. Для этого вам нужно будет затянуть защелки и аккуратно извлечь металлический картридж.

Снятие гнезда прикуривателя

Процесс демонтажа сиденья осуществляется аналогично.

1. Обесточиваем систему сняв минусовую клемму с аккумулятора.
2. Необходимо разобрать боковую крышку, чтобы отсоединить фишку проводки.
3. Демонтируйте кожух коробки передач и туннель стояночного тормоза.
4. Пластиковый экран сгибаем так, чтобы поддеть фиксирующие ножки.
5. Снимаем гнездо прикуривателя через отверстие с колодкой проводов.
6. Осматриваем устройство и приступаем к замене.

Ремонт сломанного прикуривателя

Иногда замена не требуется. В некоторых ситуациях вы можете сделать это самостоятельно. Внутри самой зажигалки находится небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его необходимо удалить. После этого стоит собрать устройство, а затем проверить исправность его работы.

Часто нужно просто обработать окислившиеся контакты или припаять отвалившиеся провода.

Инструкции по замене лампы подсветки

Если вам необходимо провести данную процедуру, то действовать следует по определенной схеме.

1. Выключите зажигание и отсоедините провода от аккумулятора.
2. Чтобы добраться до фонаря, демонтируем пластиковую обшивку внутри салона.
3. Отсоедините коробку передач и кожух стояночного тормоза.
4. Вынимаем автомобильный прикуриватель вместе с подсветкой.
5. Сожмите экран, чтобы удалить металлические щупальца.
6. Поворачиваем их 90 градусов, а затем снимите лампу с посадочного места.
7. Устанавливаем новый элемент, после чего проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео о том, как снять устройство модели ВАЗ 2110 своими руками, представлено выше.

Как подключить прикуриватель на ВАЗ 2110

После установки нового устройства необходимо собрать устройство. Процесс происходит следующим образом.

1. Устанавливаем автомобильный прикуриватель на свое место.
2. Монтируем обратно кожух облицовки рычага КПП и стояночного тормоза.
3. Осуществляем подключение трехконтактного разъема.
4. Затягиваем болты облицовки передней панели.
5. Подаем питание в сеть.
6. Проверяем исправность соединения и работоспособность устройства.

Должен ли я сделать дополнительную прикуриватель?

Многие водители устанавливают на машину вторую розетку. Это увеличит количество потенциально подключенных устройств. Но надо помнить, что электросистема будет испытывать большие нагрузки и предохранитель может перегореть. Поэтому важно правильно подключить все провода.

Необходимо вставить новый разъем через предохранитель во избежание оплавления проводов. Вам нужно будет вырезать отдельное отверстие в салоне или багажнике. Альтернативой этому способу является покупка разветвителя, который втыкается в стандартную розетку.

Как подключить устройство к прикуривателю без вилки

Иногда с подобными проблемами сталкивается водитель. Например, подключение видеорегистратора не всегда возможно при отсутствии вилки. Поэтому есть вариант подключения к сети напрямую, через лампу освещения салона. Такое решение позволит избежать висящих проводов. Сделать это несложно, ведь на лампу также подаются необходимые 12 вольт. Видео по этому вопросу ниже.

Видео поломки прикуривателя

Пожалуй, трудно найти машину, в которой нет прикуривателя. До появления множества гаджетов и устройств, которые можно подключить через это устройство, оно использовалось по прямому назначению. То есть это позволяло курильщикам прикуривать сигареты от раскаленного металлического элемента.

Как он работает?

Прикуриватель соединяется с аккумуляторной батареей с помощью монтажного блока. Когда сигарета включена, через нее проходит сильный ток.

Собственно этот ток нагревает элемент, или позволяет подключить энергозависимое устройство. Многие автолюбители используют этот разъем для зарядки мобильного телефона, подключения навигатора и планшета.

Но чаще всего прикуриватель используется для подключения переносной электронасоса. Он позволяет накачать колеса без физических усилий в дороге, когда рядом нет обычной бытовой розетки.

По мере использования и подключения всевозможных гаджетов, в результате может перестать работать прикуриватель. Причиной этого часто является неисправный предохранитель.

К руководству по эксплуатации ВАЗ 2110 прилагается электрическая схема. На ней этот самый предохранитель помечен маркировкой F18. Вы найдете его в монтажном блоке слева от руля на передней панели. Обратите внимание, что через этот предохранитель не должен проходить ток силой более 25 Ампер.

Поиск поломок

Самый простой способ решить проблему неисправного прикуривателя — отдать автомобиль в ремонт на СТО. Но стоит ли это делать, если сама работа не сложная, а стоимость услуг мастеров может быть значительной?

Иногда лучше все сделать самому.

Теперь рассмотрим каждую из представленных поломок и возможность замены элементов более подробно.

Замена предохранителя

Проверить предохранитель достаточно просто. Для этого нужно включить вентилятор отопительного оборудования. Если не работает, то и прикуриватель не работает. Это связано с тем, что оба устройства подключены к одному и тому же предохранителю.

Замена элемента производится следующим образом:

• Снимите крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
• Удалите перегоревший предохранитель пинцетом;
• Таким же образом замените новый элемент. Убедитесь, что вы купили правильную деталь, соответствующую характеристикам вашего ВАЗ 2110.

Электропроводка

При работающем вентиляторе видно, что предохранитель тоже цел. Поэтому его не нужно заменять.

Вместо этого ищите причину проблемы в проводке, соединяющей монтажный блок с прикуривателем.

При проверке электрической цепи обязательно надевайте защитные резиновые перчатки, так как при диагностике может потребоваться использование металлических инструментов.

Лампа

Прикуриватель на ВАЗ 2110- это тоже не редкая проблема неисправности устройства. Для его замены не нужно обладать особыми навыками. Просто соблюдайте строгую последовательность операций, для наглядности можете посмотреть обучающее видео.

1. Отсоедините отрицательную клемму от аккумулятора, расположенного в моторном отсеке вашего автомобиля.
2. Снимите облицовку.
3. Сожмите световой экран так, чтобы выступы вышли из паза.
4. Теперь элемент немного разжимаем, тем самым извлекая его вместе с картриджем.
5. Лампа поворачивается на 90 градусов, а затем вынимается из патрона.
6. Вооружитесь новой лампой, вставьте ее в патрон и следуйте процедуре сборки. Полностью соблюдается обратная последовательность демонтажа.
7. Для замены лампочки подсветки в прикуривателе ВАЗ 2110 необходимо использовать приборы А 12-4.

Замена прикуривателя

Если все предыдущие меры по устранению неисправности не дали положительного результата, остается только полностью снять и заменить старый прикуриватель на новый.

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите облицовку.
3. Извлеките картридж.
4. В обшивке образован проем, через который выводится колодка с проводами.
5. Сожмите экран так, чтобы выступы вышли из отверстий световода. Отсоедините элемент.
6. Теперь необходимо отключить устройство от соединения с оптоволокном. Для этого нужно просто нажать на защелки розетки.
7. Далее извлекаем гнездо, выталкивая его из обшивки тоннеля пола. Это удалит устройство.
8. Следующим шагом является удаление сокета. Для этого его проводят через отверстие с блоком проводов.
9. В нормальном состоянии спираль должна прогреваться 20 секунд. После этого она щелкает и картридж возвращается на место. Если этот процесс занимает больше или меньше времени, обязательно отрегулируйте прикуриватель.
10. Регулировка довольно проста. Просто нужно больше согнуть или разогнуть контакты.
11. Теперь световод можно снять с облицовки.
12. Вам просто нужно выполнить процедуру повторной сборки, на этот раз используя новую зажигалку. Вы уже знаете, как его удалить, так что проблем с повторной установкой возникнуть не должно.

Процедура замены не занимает много времени, не требует больших усилий. Все это можно легко сделать своими руками, если знать схему подключения, расположение монтажного блока и элементарные меры предосторожности при работе с электроприборами.

Дополнительный прикуриватель

Многие современные автомобилисты стремятся усовершенствовать собственный автомобиль, сделать его более функциональным, многозадачным.

Требуется подключение дополнительного энергозависимого оборудования. Он питается от окурка, поэтому многие решают модифицировать этот агрегат.

Лучше подключить второе устройство. Здесь можно действовать двумя способами:

• Подключить евросигарету параллельно заводской;
• Подключается напрямую от аккумулятора с помощью отдельного провода и предохранителя на 15 А.

Автомобильный прикуриватель есть практически в каждой машине, в том числе и на ВАЗ-2110. Так же часто, как и в других автомобилях, он ломается или, как говорят водители, «загорается». Устройство самого прикуривателя не настолько сложное, чтобы водитель не смог разобраться самостоятельно. Да и электрическая схема его довольно проста; фактически подключается непосредственно к аккумуляторной батарее (АБ) через монтажный блок. Это сделано потому, что при включении через него протекает большой ток. Аналогичная картина со стартером, там тоже ток идет на него напрямую от АБ, по той же причине.

При выходе из строя прикуривателя в первую очередь необходимо проверить его предохранитель. Он находится в монтажном блоке, может быть отмечен соответствующим изображением или сопровождаться надписью F18. На электрической схеме ВАЗ-2110 он также обозначен F18, допустимый ток, проходящий через него, не должен превышать 25 ампер. Найти монтажный блок там, где он стоит, не составит труда. Для этого даже не нужно открывать капот, он расположен в передней панели, слева от руля.

Хотя в принципе проверить исправность предохранителя можно и проще. Нужно попробовать включить вентилятор отопителя. Учитывая, что прикуриватель и вентилятор «сидят» на одном предохранителе, то если он перегорел, а вентилятор не работает, то необходимо вскрывать монтажный блок. Делается это нажатием на защелку, после чего крышка монтажного блока откроется. Для удобства работы с предохранителями внутри блока есть пинцет, которым этот предохранитель мы и будем вынимать.

Но если вентилятор работает, значит предохранитель F18 целый и надо искать неисправность, в проводах идущих от монтажного блока к прикуривателю, либо он сам неисправен. Но, прежде чем приступить к снятию прикуривателя с передней панели, посмотрите еще и на предохранитель с маркировкой F6. Также может повлиять на работу прикуривателя, если он перегорит. Поэтому, если еще проверить напряжение на колодке проводов, подходящих к прикуривателю, оно будет равно 0,

Выключается сам прикуриватель, обычно это те водители, которые подключают к его розетке дополнительные устройства, потребляющие большой ток. Примером может служить автомобильный насос или втыкать в его гнездо неподходящий, с точки зрения диаметра, штекер.

Иногда бывает так, что после неудачно вытащенного прикуривателя вся центральная вставка подается на ВАЗ 2107 за ней, тогда — пых! — искра мерцает с треском, и все. Прикуриватель не работает.

У некурящего водителя вроде горя мало, бог с ним, ремонт подождет. Но вся загвоздка в том, что из-за особенностей схемы подключения прикуривателя на ВАЗ 2107 автомагнитола (или магнитола), а также автомобильные часы вместе с их подсветкой выходят из строя и не работают.

С наступлением третьего тысячелетия проблем стало еще больше: в эту розетку подключается зарядка для сотового телефона, питание видеомагнитофона, мини-телевизора и даже небольшого холодильника. Все это абсолютно не страшно, но некоторые ленивые автолюбители перестали возить с собой ручной или ножной насос, а пользуются исключительно электрическими, от того же производителя. Вот тут-то и начинаются проблемы на трассе, в случае прокола. Вы должны проголосовать за «попросить насос».

На ум приходит замена прикуривателя в любимом ВАЗ 2107, ну или на крайний случай ремонт. Но давайте сначала разберемся и посмотрим, что представляет собой схема подключения прикуривателя.

Схема подключения прикуривателя автомобиля ВАЗ 2107

Есть небольшие отличия в зависимости от того, какая модель центральной консоли установлена ​​в автомобиле.

Если произведена замена и у вас «пятерка» схема подключения следующая:

• Цвет еды сине-красный, парный, а цвет негативной «массы» парный, черный и белый. Масса закреплена возле реле зажигания. Одна ветвь питает свет в бардачке.

Штатная консоль (центральная) ВАЗ 2107, принцип подключения следующий:

• «Масса» черная, провода идущие на освещение белые, их два. В схеме предусмотрен один провод для подсветки панели.

Провод питания сине-красный, спаренный, одна часть подходит и питает бортовые часы.

Также важно знать, что кроме проводов в схеме присутствуют:

• Сам прикуриватель;
• Предохранитель на 10 ампер с маркировкой F 6, расположенный в монтажном блоке.

Причины неисправности

• Часто бывает, что гнездо прикуривателя ВАЗ 2107 представляет собой гнездо, как описано выше. Схема расчета проста: умножая максимальный ток, на который рассчитан предохранитель (10 А) на напряжение бортовой цепи (напряжение 12 В), получаем 120 Вт. Если это не только розетка, но и разветвитель, это надо помнить. Предохранитель сгорит как спичка (в лучшем случае) и ремонт станет обыденностью. Хорошо работает нагрузка не более 100 Вт.

• Иногда окисляются контакты самого прикуривателя, либо его разъем. Затем их зачищают, предварительно сбросив «землю», во избежание короткого замыкания. Замена вовсе не обязательна, каждый может сделать это своими руками.

• Следующий вариант поломки заключается в том, что многие дополнительные устройства не плотно входят в гнездо прикуривателя, плохой контакт со стенками, начинается «бугорчатость», происходит короткое замыкание. После этого оплавляются контакты, и прикуриватель не работает. Если оплавились контакты, то ремонт можно провести путем их зачистки и перепайки, либо требуется замена. В этом случае предохранитель также имеет большие пиковые нагрузки.

• Наконец, иногда катушка на самом прикуривателе может просто перегореть. В этом случае нужно просто заменить его головку на новую. Если вы не можете найти запчасть, то можно провести простой ремонт – почистить спираль прикуривателя от нагара и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна раскаляться докрасна и освобождаться в течение 20 секунд. В том случае, если время отличается в ту или иную сторону, то схему ГРМ можно отрегулировать, разогнув или подогнув контакты прикуривателя. Если регулировка не помогла, то решить проблему поможет замена детали.

Снять прикуриватель

Когда инженеры впервые оборудовали автомобиль этим устройством, они надеялись, что водители будут использовать его по прямому назначению, то есть прикуривать. Но особой популярностью устройство не стало. Многие из тех, кто курит, предпочитают использовать для этого спички или любимую зажигалку.

Дизайнеры уже начали думать о том, чтобы вообще убрать устройство.

Но вскоре зажигалка обрела вторую жизнь. Со временем каждый человек стал иметь большое количество различных электронных и электрических устройств. Естественно, для работы электроники требовалось электричество.

Из истории прикуривателя

Сегодня сложно вспомнить первую марку автомобиля, в которой эта опция была стандартной. Есть информация, что это было в 20-х гг. Конструкция этого первого устройства была довольно примитивной. Картридж был внутри катушки. Когда его вытаскивали из гнезда, это замыкало цепь, и патрон нагревался. Уже тогда водители сталкивались с тем, что прикуриватель не работал на автомобилях после длительного или неаккуратного использования.

1924 год стал знаменательным годом для этого маленького, но такого полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Также в этом году он был запатентован. А вот в автомобилях устройство получило свое место только в 50-х годах. Это одно из устройств, на которое не повлияли современные технологии.

Как устроена и работает прикуриватель?

Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная нихромовая спираль. На приборных панелях есть специальные розетки. Если в это гнездо вставить прикуриватель и закрепить его там, то он будет подключен к электрической сети автомобиля.

Плюсовой контакт соединен с центральным контактом розетки и спирали. «Масса» подается на основание раструба.

Через нихромовую спираль проходит электричество, в результате чего она нагревается до красного цвета. В момент превышения температурного дефекта устройство отключится с помощью теплового реле. В этом случае водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь его конструкция предельно понятна и проста.

Розетка защищена предохранителем на 10 А и находится в блоке предохранителей. Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс в том, что к розетке можно подключить много электроники, даже мини-чайники, компрессоры и многое другое.

А минус, как многие считают, ненадежная коммутация больших токов. Современные приборы имеют силу тока более 40 А. Здесь существует зависимость: чем выше сила тока в цепи, тем надежнее должны быть электрические соединения. Это одна из причин, по которой не работает прикуриватель.

Здесь было бы здорово повысить надежность фиксации вилки в розетке, но не выработан стандарт для такого типа соединений. В вилке можно найти только один центральный контакт, который фиксируется пружинкой, а также два удерживающих выступа. Положительную площадку можно закопать очень глубоко. Из-за качества наших дорог при проезде неровностей и ям электрический контакт между вилкой и розеткой может теряться. Некоторые водители даже наблюдали искрение между контактами. Существует риск короткого замыкания и даже возгорания.

Не работает прикуриватель: причины

Иногда выходит из строя этот важный и нужный прибор. Это может быть связано с конструкцией и с блоком предохранителей, и даже с перегоревшей лампой подсветки.

Часто прикуриватель ломается именно из-за предохранителя. Причина этого в электроприборах, которые подключаются к розетке. Дело здесь в том, что это гнездо не было рассчитано на длительное использование. Инженеры создали устройство для подачи кратковременной энергии.

Часто не работает прикуриватель из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. К поломке также приводят несколько маломощных устройств, подключенных к одной розетке.

Существует также механическая причина. Это рыхлые и растопыренные усики в гнезде. Они просто перестают держать вилку. В этом случае ремонт очень прост.

Прикуриватель ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией. Чтобы не столкнуться с этой бедой, не питайте компрессоры от прикуривателя. Также не рекомендуется втыкать в гнездо устройства, не подходящие по стандарту разъема. Кроме того, если не работает прикуриватель на ВАЗе, то следует проверить, не вставлял ли кто в розетку какой-либо железный предмет. Не используйте устройства с металлическими кольцами с этой универсальной розеткой. Они часто вылетают из своих мест. Это может привести к короткому замыканию.

Ремонт прикуривателя ВАЗ

В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

Если вы нашли сгоревший, вы должны заменить его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать розетку.

Как проверить напряжение?

Нужно полностью снять прикуриватель. Вставьте обычную лампочку в заднюю часть патрона и включите зажигание. Лампа горит? Можно приступать к разборке — причина в гнезде.

Как разобрать прикуриватель на ВАЗ?

Прежде чем открутить гайку сзади и приступить к полной разборке, запомните, а лучше сфотографируйте положение контактов. Это значительно облегчит возможные трудности при сборке.

А теперь можно переходить к полной разборке устройства. Вам нужно будет открутить гайку, затем отогнуть металлические части от пластиковых. Далее – отсоединяем металлические детали. Вы обязательно увидите слюдяную пластину. Это полупроводник. Его необходимо удалить.

Тогда приступайте к сборке. Напильник поможет вам удалить лишний металл, мешающий надежной установке прикуривателя на место.

Если из этого ничего не вышло, то можно попробовать проверить провода на целостность. Не поленитесь снова разобрать розетку, возможно, вы где-то что-то упустили. Также не забывайте, что при замене элемента нужно снять «минус» аккумулятора.

«Форд Фокус»

Не только у автомобилей от ВАЗ, но и у таких иномарок как «Форд» можно наблюдать неработающий прикуриватель. Чаще всего перегорает предохранитель в сети. Обозначается как F109и окрашен в желтый цвет. Он рассчитан на ток до 20 А.

Прикуриватель Форд Фокус не работает чаще всего из-за короткого замыкания в розетке или из-за потребителей, рассчитанных на ток, значительно превышающий допустимый.

Короткие замыкания случаются потому, что большинство водителей не знают и никогда не задумываются о том, что в мире не существует стандартов геометрических размеров гнезда. Производители зарядных устройств и всего, что вставляется в розетку, делают вилки разной длины и диаметра.

Прежде чем вставлять что-либо в разъем, убедитесь, что разъем идеально подходит. Чуть меньший диаметр – риск короткого замыкания.

Как заменить предохранитель в автомобилях Ford?

Если не работает прикуриватель Ford, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку. Он расположен под перчаточным ящиком. Поверните защелки и потяните устройство вниз. Нужный предохранитель вы увидите в левой полосе.

Он второй снизу. Лучше если найдете схему своего Форда. Да, предохранитель сложно вытащить вручную, поэтому подготовьте круглогубцы.

Как заменить прикуриватель?

Для замены необходимо снять правую крышку туннеля. В ногах пассажирского сиденья нужно снять защелку и выкрутить саморез. Затем снимите заглушку. Вы увидите дыру. Просуньте туда руку и отсоедините провода от розетки. Их всего три.

Теперь осталось только вытащить стекло из гнезда.

Если не получилось вытащить стекло просто так, то есть вариант сломать пластик каким-нибудь инструментом, и при этом достать стекло по частям.

«Тойота»

В том случае, если прикуриватель Toyota не работает, нужно начать с проверки предохранителей. Автолюбители утверждают, что в инструкции к этой марке автомобиля о них ничего не указано.

На большинстве моделей правильный блок предохранителей расположен под рулевой колонкой.

На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются установить предохранители на 20 А и обнаруживают, что система не работает.

Также многие владельцы меняют стекло целиком. Стекло имеет алюминиевую вставку. Часто выгорает.

Если ничего не работает

Бывает и так, что не работает прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок. Внимательно проверьте все предохранители. Если ничего не нашли, то внимательно проверьте и реле. Часто виноват кислый контакт. После промывки или пайки монтажного блока все становится на свои места.

Прикуриватель в машине перестал работать. Не работает прикуриватель

Сел аккумулятор, но прикуриватель на ВАЗ 2114 у меня не работает. На сегодняшний день очень остро стоит вопрос работоспособности прикуривателя, так как он является универсальным источником электрической энергии.

Куда ни глянь, и вся автомобильная утварь работает с помощью адаптеров для прикуривателя. Например , навигатор, мобильный телефон, автомобильный компрессор и другие гаджеты.

Не всегда есть возможность рассчитать точный заряд того или иного изделия, поэтому многие водители и не только привыкли подзаряжать устройства в дороге. Рано или поздно, но наступает момент, когда прикуриватель перестает работать и необходимо оперативно реагировать и устранять причину поломки. Как это сделать самостоятельно, рассмотрим ниже.

Не работает прикуриватель на ВАЗ 2114, этому есть несколько объяснений: перетертый электрический провод или перегоревшая нить накала из-за перегрева. Решить проблему можно вполне самостоятельно, нет необходимости вообще обращаться в автосервис. Надо приобрести тестер для прозвонки проводки и новый прикуриватель может быть как в сборе, так и его съемная часть отдельно.

• Для практичности и удобства нам нужно пространство вокруг машины, чтобы мы могли работать с открытыми дверцами для вспашки. Летом это можно делать на открытом воздухе, а зимой только в помещении. Так что смотрите, каково ваше дело;
• Сам прикуриватель расположен на центральной консоли ближе к трансмиссии;
• Начнем с проверки предохранителей. Для этого открываем лючок с блоком предохранителей, он находится слева от рулевой колонки, и находим маркировку F4 20 amp. Называем его тестером, если он подходит, то оставляем, иначе меняем на новый. Возьмите за правило носить с собой запасные предохранители. Если их нет, то можно легко приобрести;
• После того, как мы выяснили, что блок предохранителей тут ни при чем, переходим непосредственно к самому прикуривателю. Для этого отверткой откручиваем боковую пластиковую рамку на центральной панели, она крепится двумя винтами с каждой стороны. Сняв его, мы обезопасили доступ к пломбе и можем смело приступать к диагностике;
• Обесточив прибор по, можно прозвонить его тестером, а по показаниям сопротивления понять есть короткое замыкание или нет. вытащив подвижный сердечник, нужно внимательно его осмотреть, проверить пальцем целостность винтовой пружины. Если есть характерные повреждения, то ремонту они не подлежат, только полная замена;
• Вопрос в том, что приобрести подвижную часть прикуривателя вам будет крайне сложно, обычно она продается в собранном виде, разве что можно найти на барахолке. Если причина не в этом, то один из способов — поиск перетершегося провода;
• Начинаем вести провода от самого устройства к блоку предохранителей. При выявлении такого участка провод следует удалить и заменить новым. Так как ручное выкручивание результата не принесет и со временем будут перебои с электричеством.

• Специалисты советуют избегать таких ручных закруток, так как в 80% случаев они являются источниками воспламенения автомобиля. найти время и возможность полностью заменить проводку или хотя бы пропаять дефектное место паяльником;
• Перед покупкой прикуривателя обязательно попросите продавца прозвонить его с тестером, иначе будете вынуждены повторно приезжать в магазин (или на рынок) для замены детали, так как их хоть отбавляй некачественных;
• При выполнении работ, связанных с электрикой, обязательно отсоединяйте плюсовую клемму аккумуляторной батареи;
• На этом мы заканчиваем рассмотрение темы, не работает прикуриватель на ВАЗ 2114, надеемся на дельные советы и рекомендации от вас. Пишите свои способы в комментариях.

Не секрет, что за последние годы функции прикуривателя в автомобиле сильно изменились. Если раньше он был вместо спичек или зажигалки, то теперь это незаменимый атрибут в жизни каждого автовладельца. С помощью прикуривателя, а точнее его розетки, можно подзарядить мобильный телефон, подключить множество автомобильных аксессуаров, напрямую зависящих от электричества. Поломка прикуривателя в автомобиле – достаточно распространенная и важная проблема для комфортной эксплуатации транспортного средства.

Функции

В современном обществе важна не столько зажигалка, сколько само ее гнездо. Именно в это отверстие вставляются другие электроприборы, без которых многие автолюбители просто не могут обойтись. Говоря простым языком, розетка — это так называемая розетка, но не в доме, а в машине. С его помощью можно заряжать мобильный телефон, подключать навигаторы и радары, пользоваться мобильной автомойкой. С каждым годом рынок пополняется все более новыми, разнообразными автомобильными аксессуарами и гаджетами, работающими на электричестве.

Прикуриватель — простое устройство, но даже при его работе могут возникать казусы и сбои. В данной статье описаны все возможные варианты неисправности в прикуривателе, а также способы устранения неполадок для разных марок автомобилей.

Принцип действия

Внешне выглядит как металлический картридж, на котором находится пластиковая кнопка с изображением сигареты. Во время использования внутри патрона нагревается нихромовая спираль, от которой и происходит процесс зажигания. Плюс подается на «жало» вилки, входящей в приборную розетку. После нагрева спирали до определенной температуры срабатывает тепловое реле, и кнопка возвращается в исходное положение. Для защиты прикуривателя используется предохранитель на 10А. Все предохранители расположены в блоке, который может располагаться под приборной панелью, сиденьем и даже в багажнике. Расположение блока предохранителей зависит от марки автомобиля.

Важно! Устройства с напряжением 12 вольт подключаются к гнезду прикуривателя. Именно поэтому не следует подключать их с более мощным напряжением — это грозит коротким замыканием в цепи освещения.

Расположение прикуривателя может быть различным. В большинстве автомобилей он расположен под автомагнитолой. Для удобства использования есть возможность перенести расположение прикуривателя или установить дополнительную розетку. В новых марках автомобилей с завода предусмотрено несколько гнезд прикуривателя.

Причины неисправности

• перегорел предохранитель;
• сгоревший разъем прикуривателя;
• обрыв проводки.

Чаще всего люди сталкиваются с проблемой перегоревшего предохранителя. Этот казус встречается как на отечественных автомобилях, так и на иномарках. Виновниками чаще всего становятся автомобильные гаджеты. Работа прикуривателя рассчитана на определенную мощность, и очень часто автовладельцы подключают в отверстие устройства, превышающие допустимое значение, из-за чего перегорает предохранитель.

Решение довольно простое — следует заменить перегоревший предохранитель и продолжать использовать разъем только для слаботочных устройств. Мощные устройства следует подключать напрямую к аккумулятору. Хотя это неудобно, а иногда и не так просто, это намного безопаснее и эффективнее.

Совет! Если вы часто пользуетесь мощными устройствами, а времени на подключение к аккумулятору нет, то можно вывести дополнительный разъем с розеткой питания, которая подключается непосредственно к нему.

Еще одна причина, по которой не работает прикуриватель – короткое замыкание в разъеме устройства. Это происходит, когда в розетку вставлены болтающиеся или нестандартные вилки. Также не стоит ставить более мощные предохранители — это точно приведет к короткому замыканию. Если все-таки с вами приключилась такая беда, то единственно верным решением проблемы будет замена гнезда.

Если причина поломки не в перегоревшем предохранителе или розетке, то стоит проверить на целостность проводку прикуривателя. Возможно тока нет из-за припаянного провода. Его следует припаять и проверить все разъемы — они должны быть плотно вставлены.

Каждый второй водитель хотя бы раз в жизни задавался вопросом, почему перестал работать прикуриватель. Поэтому вопрос самостоятельного ремонта поломок очень актуален.

Пошаговый ремонт своими руками

Если вы решили разобраться почему не работает прикуриватель и устранить поломку вашего автомобиля, то ниже инструкция по ремонту.

Для этого вам понадобятся:

• перчатки;
• новый предохранитель;
• паяльник;
• Набор отверток;
• пинцет.

Совет! Не всегда нужно ехать в автосервис. Если вы хоть немного разбираетесь в своем автомобиле, то с помощью подсказок разберетесь, почему в машине не работает та или иная деталь.

Порядок действий:

• В первую очередь нужно обесточить автомобиль во избежание короткого замыкания. Для этого снимите минусовую клемму с аккумулятора;
• часто прикуриватель находится на центральной консоли. Отодвиньте сиденье водителя, чтобы подобраться к неработающему устройству;
• с помощью фонарика необходимо осмотреть гнездо устройства на наличие посторонних предметов. Если таковые имеются, то с помощью пинцета извлеките их из гнезда;
• если устройство не работает, то первым делом нужно проверить предохранитель. Из-за его перегорания ток перестает поступать на устройство. Руководство пользователя поможет вам найти его. При необходимости замените его и еще раз проверьте, работает ли устройство;
• если проблема не устранена, то снимаем прикуриватель пассатижами. Обычно он сидит крепко, поэтому нужно приложить небольшое усилие, но делать все аккуратно и не резко, чтобы не повредить безель и провода;
• обратите внимание на внешний вид устройства. На нем не должно быть темного нагара. Проверьте провода на целостность, все разъемы должны плотно прилегать;
• если найдете припаянные провода, то припаивайте их паяльником и не забывайте о хорошей изоляции;
• затем соберите устройство и проверьте его работоспособность.

Другие проблемы на работе

К сожалению, существует ряд причин, по которым не работает прикуриватель в машине. Все они разные и у каждой марки автомобиля могут быть свои.

Многие владельцы Dodge Caliber также сталкиваются с проблемой неработающего прикуривателя. Чаще всего устройство ломается во время работы в нем другого устройства, и из панели начинает идти дым. Происходит это из-за перенапряжения, которое дают более мощные устройства, подключенные к разъему. В данной модели такая поломка может привести к проблемам в работе других устройств, так как перегоревший провод находится в общем жгуте других. Справиться с решением этой поломки самостоятельно не получится, ведь придется снимать всю переднюю консоль. Такая поломка может повториться, поэтому лучше всего будет установить предохранитель в самом прикуривателе.

На автомобилях отечественных марок также часто случаются казусы в работе прикуривателя. Конечно, чаще всего предохранители перегорают из-за неправильного использования разъема прибора. Проверить, почему не работает прикуриватель на ВАЗ 2110, достаточно просто. Включите вентилятор печки — если он не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного и того же предохранителя и его перегорание приводит к выходу из строя сразу двух устройств. Для его замены не нужно лезть под капот, он находится слева от руля в блоке предохранителей. Однако если вентилятор работает, то не стоит сразу грешить на проводку. Нужно проверить предохранитель, который обозначен как F6. Мало кто знает, но это тоже влияет на работу устройства и возможно причина в его перегорании.

Результаты

Конечно, роль прикуривателя стала играть важную роль в жизни многих автолюбителей. Бывает, перепробовав все возможные варианты поломок устройства, выясняется, что причина кроется в разболтанных усах, находящихся в гнезде. Из-за этого прикуриватель не фиксируется и перестает работать. После длительного и частого использования усики «обламываются» и ток не поступает на все устройства, которые вставлены в отверстие. Вы можете решить эту проблему самостоятельно. Достаточно немного отогнуть усики и затем проверить работу прикуривателя или другого устройства.

Однозначно использовать все устройства автомобиля строго по прямому назначению, но когда автопроизводитель не учел всех потребностей использования дополнительных гаджетов, то без гнезда прикуривателя никуда. При эксплуатации для других устройств достаточно помнить, что нельзя подключать более мощные устройства, вставлять болтающиеся вилки и другие неподходящие предметы. В этом случае вас не зацепит проблема перегоревших предохранителей и неработающего прикуривателя, в самый неподходящий момент.

Пожалуй, трудно найти машину, в которой нет прикуривателя. До появления множества гаджетов и устройств, которые можно подключить через это устройство, оно использовалось по прямому назначению. То есть он позволял курящим людям зажигать сигарету от раскаленного металлического элемента.

Как он работает?

Прикуриватель соединяется с аккумулятором посредством монтажного блока. При включении прикуривателя через него протекает сильный ток.

Собственно этот ток нагревает элемент, или позволяет подключить энергозависимое устройство. Многие автолюбители используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

Но чаще всего для подключения портативного электронасоса используется прикуриватель. Он позволяет накачать колеса без физических усилий в дороге, когда рядом нет обычной бытовой розетки.

По мере использования и подключения всевозможных гаджетов, в результате может перестать работать прикуриватель. Часто это происходит из-за перегоревшего предохранителя.

В инструкции по эксплуатации ВАЗ 2110 схема подключения прилагается. На нем этот самый предохранитель обозначен маркировкой F18. Вы найдете его в монтажном блоке слева от руля на передней панели. Обратите внимание, что этот предохранитель не должен проводить ток более 25 ампер.

Поиск поломок

Самый простой способ решить проблему неисправного прикуривателя — сдать автомобиль в ремонт на СТО. Но стоит ли это делать, если сама работа несложная, а затраты на услуги мастеров могут быть значительными?

Иногда лучше все сделать самому.

Теперь давайте более подробно рассмотрим каждую из представленных поломок и возможность замены элементов.

Замена предохранителя

Проверить работу предохранителя достаточно просто. Для этого нужно включить вентилятор отопительного оборудования. Если не работает, то и прикуриватель не работает. Это связано с тем, что оба устройства подключены к одному и тому же предохранителю.

Замена элемента производится следующим образом:

• Снимите крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
• С помощью пинцета удалите перегоревший предохранитель;
• Таким же образом замените новый элемент. Для начала убедитесь, что вы купили именно ту деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Электропроводка

При работающем вентиляторе видно, что предохранитель тоже цел. Поэтому его не нужно заменять.

Вместо этого ищите причину неисправности в проводке, соединяющей монтажный блок и ваш прикуриватель.

При проверке электрической цепи обязательно надевайте защитные резиновые перчатки, так как при диагностике могут понадобиться металлические инструменты.

Лампа

Лампочка на ВАЗ 2110- Это тоже не редкая проблема неисправности устройства. Для его замены совсем не нужно иметь особых навыков. Просто выполняйте работу в строгой последовательности операций, для наглядности можете посмотреть обучающее видео.

1. Отсоедините отрицательную клемму от аккумулятора, расположенного в моторном отсеке вашего автомобиля.
2. Снимите крышку.
3. Сожмите световой экран так, чтобы выступы вышли из паза.
4. Теперь элемент немного разжимается, таким образом, он вынимается вместе с картриджем.
5. Лампочка поворачивается на 90 градусов, после чего вынимается из патрона.
6. Вооружитесь новой лампой, вставьте ее в держатель и следуйте процедуре сборки. Это полностью соответствует обратной последовательности разборки.
7. Для замены лампочки подсветки в прикуривателе ВАЗ 2110 необходимо использовать приспособления А 12-4.

Замена прикуривателя

Если все предыдущие меры по устранению неисправности не дали положительного результата, ничего не остается, кроме как полностью вынуть и заменить старый прикуриватель на новый.

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите крышку.
3. Извлеките картридж.
4. В обшивке сформировано отверстие, через которое выводится колодка с проводами.
5. Сожмите экран так, чтобы выступы вышли из отверстий световода. Отсоедините элемент.
6. Теперь нужно отключить устройство от соединения со световодом. Для этого нужно просто нажать на защелки розетки.
7. Далее извлекаем гнездо, выталкивая его из облицовки тоннеля пола. Это позволит вам удалить устройство.
8. Следующим шагом будет удаление гнезда. Для этого его проводят через отверстие с блоком проводов.
9. В нормальном состоянии спираль должна прогреваться 20 секунд. После этого она щелкает и картридж возвращается на место. Если этот процесс занимает больше или меньше времени, обязательно отрегулируйте прикуриватель.
10. Регулировка довольно проста. Просто нужно сильнее сгибать или разгибать контакты.
11. Теперь можно снять световод с обшивки.
12. Вам просто нужно выполнить процедуру повторной сборки, на этот раз используя новую зажигалку. Вы уже знаете, как его удалить, поэтому проблем с повторной установкой возникнуть не должно.

Процедура замены не занимает много времени, не требует больших усилий. Все это можно легко сделать своими руками, если знать схему подключения, расположение монтажного блока и элементарные меры предосторожности при работе с электроприборами.

Дополнительный прикуриватель

Многие современные автомобилисты стремятся усовершенствовать собственный автомобиль, сделать его более функциональным, многозадачным.

Требуется подключение дополнительного энергозависимого оборудования. Питается он именно от прикуривателя, поэтому многие решают доработать этот узел.

Лучше подключить второе устройство. Тут можно действовать двумя способами:

• Подключить евро прикуриватель параллельно заводскому;
• Подключить напрямую от аккумулятора, используя отдельный провод и предохранитель на 15 ампер.

Даже некурящие автовладельцы пользуются прикуривателем. С помощью такого устройства можно легко подзарядить севший аккумулятор сотового телефона. Что делать, если? Ехать с такой мелочью в сервисный центр не желательно, так как решить эту проблему можно самостоятельно.

Вам потребуется:

• отвертки;
• паяльник;
пинцет
• ;
• хлопчатобумажные перчатки.

Инструкции по ремонту:

1. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Это обесточит машину и значительно снизит риск короткого замыкания.
2. Затем максимально отодвиньте сиденье водителя, чтобы получить доступ к прикуривателю, чаще всего расположенному на центральной консоли.
3. Теперь возьмите яркий фонарик и осмотрите свою внутреннюю часть. Не должно быть посторонних осколков и предметов. Если они все же есть, необходимо аккуратно удалить их пинцетом с прорезиненными концами или 2-мя спичками.
4. Проверить предохранитель, отвечающий за прикуриватель. В случае короткого замыкания из-за устройства, подключенного к прикуривателю, предохранитель перегорает и ток не подается. Для возобновления его подачи необходимо установить новый исправный предохранитель. Здесь должна помочь книжка-инструкция, в которой будет написано, какой предохранитель необходимо заменить. Кроме того, на задней стороне блока предохранителей можно найти таблицу всех предохранителей.
5. Если вышеперечисленные методы бесполезны, демонтируйте его из розетки. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем под зубья плоскогубцев необходимо подкладывать тряпку, чтобы на ободе не оставалось следов.
6. Попробуйте вытащить прикуриватель из гнезда. Если тело напряжено, попробуйте тянуть по очереди с каждой стороны. Однако не тяните слишком сильно, чтобы провода не порвались.
7. Осмотрите вынутую. Стоит обратить внимание на наличие нагара темного цвета. Также проверьте надежность пайки и целостность изоляции проводов. Перепаянный провод часто является причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте этот провод на место.
8. Установите новую головку прикуривателя, если ток есть, а катушка холодная. Из-за частого использования ТЭН перегорает достаточно быстро. Всегда покупайте головку, разработанную специально для вашей зажигалки.

В последние годы прикуриватель автомобиля стал многофункциональным устройством. Если раньше он использовался только по прямому назначению, то теперь к нему подключаются различные электронные устройства для зарядки и работы. Поэтому выход из строя прикуривателя может доставить массу неудобств современному автовладельцу.

Устройство и назначение прикуривателя ВАЗ 2107

За последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля представляет собой многофункциональное устройство. Помимо использования по назначению, к его розетке подключено следующее:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• компрессор для накачки шин.

Прикуриватель состоит из гнезда (гнезда) и головки (патрона).

Картридж представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. При подаче тока на катушку она нагревается до высокой температуры. Когда температура достигает определенного значения, срабатывает тепловое реле и прекращается подача тока.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключен к положительному выводу аккумулятора. Кроме того, в корпус прикуривателя встроена подсветка, которая включается вместе с внешним освещением.

Для включения режима нагрева необходимо нажать на картридж и зафиксировать его в нажатом состоянии. Патрон удерживается биметаллическими пластинами. При нажатии положительный и отрицательный контакты розетки соединяются с соответствующими контактами розетки. В результате начинается нагрев спирали, длящийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счет внутренней пружины возвращается в исходное положение.

Причины неисправностей прикуривателя ВАЗ 2107

Часто выходит из строя прикуриватель ВАЗ 2107. Это происходит по разным причинам.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для питания нескольких мощных устройств через разветвитель может перегореть предохранитель прикуривателя, рассчитанный на максимальный ток 10 А. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и магнитола.

Ненадежный контакт

Иногда контакты или разъемы прикуривателя окисляются, и устройство перестает работать. В такой ситуации их необходимо очистить, предварительно отсоединив минусовую клемму от аккумулятора. Последнее исключит возможность короткого замыкания. Кроме того, часто разъем устройства, подключенного к прикуривателю, не плотно входит в гнездо. Такой ненадежный контакт может привести к короткому замыканию, оплавлению контактов и выходу из строя прикуривателя. Контакты также могут оплавиться при установке предохранителя большего размера (например, 15 А). В таких случаях можно попробовать почистить и перепаять контакты. Если это не приведет к положительному результату, прикуриватель потребуется заменить на новый. Стоимость нового устройства на ВАЗ 2107 около 150 рублей.

Перегоревший элемент накаливания

Иногда перегорает катушка прикуривателя. В этом случае устройство заменяют новым.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим обрывом контактов. Диагностировать данную ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После обнаружения поврежденного участка проводки заменяется новым. При этом особое внимание следует уделить целостности изоляции проводов – это сведет вероятность короткого замыкания и возгорания к минимуму.

Видео: основные неисправности прикуривателя ваз 2107

схема подключения прикуривателя ваз 2107

К прикуривателю ваз 2107 подключаются три провода:

• красный провод идет на плюс аккумулятора и подает напряжение к часам;
• желтый провод идет на плюс аккумулятора и подает напряжение на лампочку подсветки;
• черный провод отвечает за заземление.

Помимо самого прикуривателя, схема его подключения включает предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

• Набор отверток;
• плоскогубцы;
• небольшие щипцы или пинцеты;
• паяльник и расходные материалы для пайки;
• переносная лампа или фонарик;
• изоляционная лента;
• хлопчатобумажные перчатки;
• новый прикуриватель.

Эти приспособления используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок работ

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

1. Снять минусовую клемму с аккумулятора.
2. Для удобства отодвиньте сиденье водителя назад.
3. Извлеките патрон прикуривателя из гнезда.
4. Плоской отверткой аккуратно подденьте дополнительную панель приборов с правой стороны. Освободив защелки из пазов, снимаем эту панель вместе со всеми устройствами.
5. Отсоедините провода питания от прикуривателя.
6. Ослабьте крепежную гайку на прикуривателе.
7. Снимите корпус прикуривателя вместе с подсветкой.
8. Вытащите гнездо прикуривателя.
9. Установите новый прикуриватель в обратном порядке.

Видео: замена прикуривателя ВАЗ 2106

Выбор прикуривателя на ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Причин замены:

• постоянно ослабляющая крепежная гайка;
• желание установить более привлекательное устройство;
• невозможность подключения нескольких устройств одновременно.
