Какие лампы поставить на форд фокус 2

Форд Фокус 2 одна из самых востребованных машин импортного производства в нашей стране гольф класса. Модель фокус продается в России с 2000 и насчитывает около 500 тысяч проданных машин. Не так давно, в 2010 году она считалась самой востребованной зарубежной машиной года. На сегодняшний день насчитывается три выпустившиеся модели фокус, второе поколение выпускалось с 2004 года по 2011. Рестайлинг фокуса был произведен в 2008 году. Изменения коснулись как внешней части машины, так и внутренней. Насчитывается пять различных вариаций кузова — это 3-х дверный хэтчбек, 5-ти дверный хэтчбек, седан, универсал и кабриолет. Так же насчитывается семь различных комплектация, таких как амбиент, тренд, комфорт, гиа, гиа SE, Титаниум и Титаниум-SE. Машина собрана на одной базе с Мазда 3 и Вольво S40. Фокус объединяет в себе практичность семейного автомобиля и управляемость заряженного хэтчбека. Не мало важной запчастью Форд Фокус 2 являются лампы освящения, они позволяют безопасно передвигаться водителю и его пассажирам. По этому важно знать какие лампы применяются на Форд Фокус 2, а так же умение их правильно заменить. (замена предохранителя)

Тип ламп форд фокус 2

Рассмотрим различные лампы, их мощность, тип маркировки и их формы. На форд фокус 2, в головной свет устанавливаются лампы ксеноновые и галогеновые, мы рассмотрим самые распространенные галогеновые лампы.

1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3 Лампа в противотуманной фары — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4 Лампа освещения номерного знака седан — одноконтактная лампа накаливания С5W, мощностью 5 ватт.

5 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.

6 Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7 Лампа заднего габарита и сигнала тормоза хэтчбек — двухконтактная красная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

8 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

9 Лампа заднего хода — одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

10 Лампа габарита и противотуманного фонаря седан — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

Снятие плафонов освещения салона, замена ламп Форд Фокус 2

На автомобилях в разных исполнениях установлены два плафона освещения салона — в передней и задней частях салона либо только передний плафон освещения салона.
Трехкнопочный плафон с лампой общего освещения и двумя лампами направленного света расположен в обивке потолка в передней части салона посередине.
Перед выполнением работы необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи или выключить освещение салона.

Для снятия плафона шлицевой отверткой поддеваем фиксирующую пружину в его передней части (со стороны ветрового стекла).

Сдвигаем плафон за переднюю часть вниз, преодолевая сопротивление фиксирующей пружины.

Шлицевой отверткой поддеваем плафон за его заднюю часть.

Выводим плафон из отверстия в обивке потолка.

Поворачиваем патрон с перегоревшей лампой против часовой стрелки до упора.

Вынимаем плафон с лампой.

Вынимаем лампу из патрона.

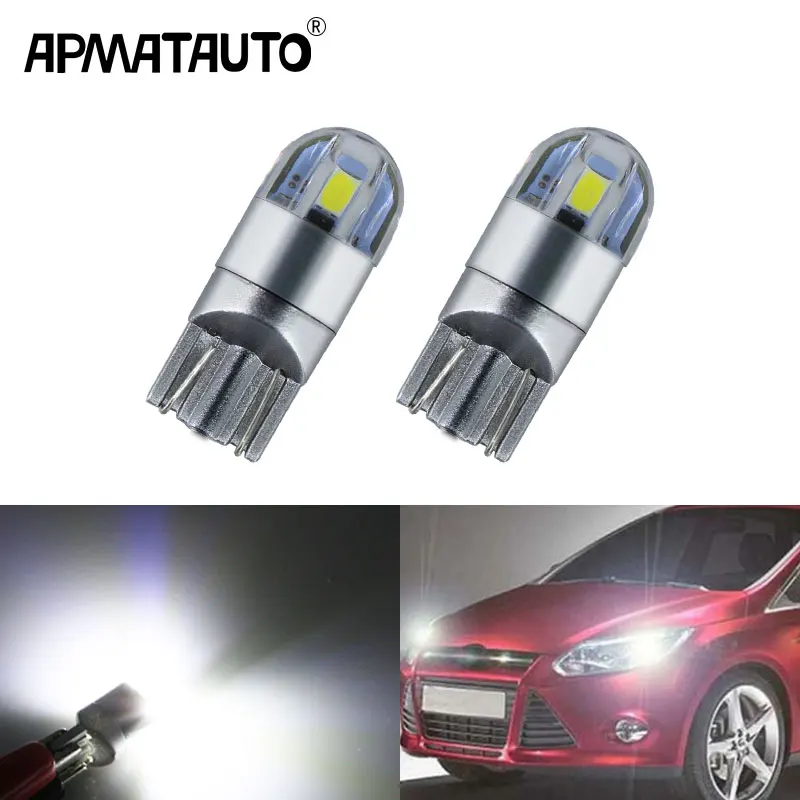

В плафонах освещения салона применяются лампы W5W мощностью 5 Вт.
Для снятия плафона отсоединяем колодки проводов от разъема плафона.
На части исполнений автомобилей в передней части салона может устанавливаться однокнопочный плафон с одной лампой общего освещения. Замена лампы в таком плафоне производится аналогично.
Для снятия плафона, установленного в задней части салона…

…шлицевой отверткой поддеваем фиксирующую пружину спереди.

Шлицевой отверткой поддеваем плафон за его заднюю часть…

…и выводим плафон из отверстия в обивке потолка.
Вынимаем плафон с лампой и заменяем лампу аналогично тому, как это показано на переднем плафоне.

Снятие плафонов освещения салона, замена ламп Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

Процесс демонтажа плафона освещения салона на Форд Фокус 2

Общий вид освещения салона.

Замена плафонов в салоне Ford Focus II проводится в несколько этапов. Так, непосредственно сам процесс снятия займёт 10-15 минут. После этого можно будет проводить остальные операции.

Итак, для проведения процесса потребуется плоская отвёртка или лучше всего использовать пластиковую лопатку с острым концом. Прежде чем приступить непосредственно к проведению операций, стоит отметить, что все действия необходимо проводить аккуратно и рассчитывать силу, чтобы не сломать хрупкие фиксаторы плафонов.

Алгоритм снятия

Теперь, перейдём непосредственно к выполнению операций по съёму плафонов салона Форд Фокус 2:

1. Для начала демонтируем плафон освещения косметических зеркал. Поддеваем лопаткой указанную на фото область и вынимаем плафон. Именно там находится паз крепления. Далее, можно вытянуть колодку проводов подвода питания и можно проводить остальные операции на снятом плафоне. При помощи пластиковой лопатки поддеваем фиксатор. Вынимаем плафон. Отсоединяем колодку проводов и плафон полностью снятый.
2. Снимаем плафон над задним сидением. Отщёлкиваем три фиксатора с одной стороны, а затем два – с другой и вынимаем изделие. Теперь вынимаем плафон с посадочного места. Отщелкиваем три фиксатора с одной стороны… …и два с другой. Теперь плафон снят.
3. Проводим демонтаж плафона над центральной консолью. Поддеваем фиксатор и аккуратно вынимаем стекло рассеивателя. После этого можно отжать фиксаторы основной части плафона и вынуть его наружу. Отщелкиваем фиксатор со стороны лобового стекла… …аккуратно поддеваем рукой и тянем вниз. Стекло плафона выпадет. Затем, вынимаем непосредственно сам плафон.
4. Меняем лампочку в центральном плафоне.
   Основная лампа вытягивает легко, а вот боковые находятся в дополнительных боковых фиксаторах. Боковую лампу необходимо отсоединить от бортовой цепи, а затем повернуть на 45 градусов. Выкручиваем лампу основного света. Боковые лампы расположены на дополнительных фиксаторах. Крутим лампочку на 45 градусов… … и вынимаем ее.

Процесс монтажа деталей проводится в обратном порядке.

Замена ламп ближнего и дальнего света на Форд Фокус 2

Замена лампочки ближнего и/или дальнего света на автомобилях Форд Фокус 2 выполняется в двух случаях: когда они перегорели или при желании сменить свет фар — сделать тюнинг. Как правило, автолампы выходят из строя через 6–12 месяцев с учетом условий эксплуатации. При этом следует помнить, что для каждого наименования назначается ресурс, по истечении которого качество освещения значительно хуже. Яркость света «падает» буквально с каждым днем. Выработку ресурса легко заменить по характерному помутнению колбы, которое образуется при разрушении нитей в результате регулярного их нагревания в инертной среде.

Если перегорает автолампа в одной из фар (левой или правой), рекомендуется сменить источники света в обоих блоках. Такой подход обеспечит не только одинаковый ресурс оптики, но и равномерный световой поток при минимуме неприятностей в пути.

Инструкция по замене лампочек Ford Focus II первого поколения

Помимо новых изделий, чтобы поменять лампы ближнего и/или дальнего света, приготовьте тонкие резиновые перчатки (можно медицинские), торцевой ключ на 8 мм и длинную шлицевую отвертку. Чтобы избежать коротких замыканий, выполняйте все операции по замене лампочек, предварительно отключив аккумулятор от бортовой сети.

Особенность конструкции фар Ford Focus II первого поколения в том, что лампы смонтированы в едином блоке. Для их замены нужен доступ к задней части, которая закрыта крышкой. Поэтому придется поочередно демонтировать блок-фары целиком, а затем менять перегоревшие источники света. В общей сложности процедура занимает не более 15–20 минут в зависимости от количества перегоревших элементов и навыков мастера.

Инструкция как поменять лампочку ближнего света и/или дальнего на моделях первого поколения довольно проста:

• Откройте капот. Если отсутствует питание, поднимите фирменную эмблему за правую часть, вставьте ключ зажигания в замок. Поверните ключ влево (против часовой стрелки) на половину оборота, а затем, потянув капот вверх, поверните по часовой стрелке.
• Выкрутите торцевым ключом крепежный болт (саморез), расположенный в верхней части корпуса блока.
• Поочередно нажмите отверткой на две защелки, смонтированные снизу задней части корпуса фары.
• Сдвиньте блок на себя и отсоедините разъем питания.
• Вытащив блок, снимите защитную крышку, отжав вниз 4 защелки.
• Отсоедините разъемы питания неработающих лампочек.
• Удалите перегоревшие автолампы дальнего света из блока, определив их по характерной маркировке «Н1».
• Установите новые элементы на штатное место. Зафиксируйте их положение поворотом штекера по часовой стрелке.

Помните. Нельзя касаться остекления лампочек руками. Снятие и установку источников света выполняйте в перчатках. Это предотвратит преждевременный выход их из строя из-за перегрева колбы, на которой могут остаться жировые пятна.

В аналогичном порядке выполняется замена лампочки ближнего света, помеченной символами «Н7». В завершение проверьте надежность подключения разъемов питания. Зафиксируйте защитную крышку корпуса. При этом оцените состояние резинового уплотнителя. При необходимости замените его новым аналогом, чтобы исключить попадание влаги и пыли внутрь блока. В противном случае автолампочки быстро будут выходить из строя. Установку блока-фары на автомобиль выполните в обратном порядке.

Инструкция по замене ламп Ford Focus II второго поколения

Ключевое отличие головной оптики Форд Фокус 2 первого и второго поколений во внутренней компоновке фар. На автомобилях старой версии лампочки смонтированы в едином блоке. Доступ к ним закрывается общей крышкой. На новой версии для ламп предусмотрены отдельные отсеки. Они защищены от пыли и влаги резиновыми заглушками-уплотнителями. При этом замена лампы ближнего света, как и дальнего, выполняется в аналогичной последовательности:

• Откройте капот.
• Выкрутите и вытащите болт крепления корпуса фары к кузову.
• Поочередно надавите на две защелки, фиксирующие блок в нижней части к рамке радиатора и кузову.
• Сдвиньте фару по ходу движения, отсоедините разъем питания.
• Определите, где находится перегоревшая лампочка.
• Снимите соответствующую заглушку-уплотнитель, чтобы поменять неработающий элемент.
• Отсоедините разъем питания перегоревшей автолампы, предварительно нажав на фиксатор.
• Вытащите неработающий источник света, сжав пружину.
• Установите новый элемент, ориентируясь по монтажным пазам. Не забывайте, что заменять лампочки нужно в перчатках, избегая касания остекления.
• Подсоедините питание.
• Установите защитную заглушку-уплотнитель.
• Подключив разъем питания блока, установите фару на штатное место.
• Проверьте надежность фиксации с помощью нижних клипс.
• Закрутите ключом крепежный болт.
• Закройте капот.
• Проверьте работоспособность ближнего и дальнего света.

Как правильно выбирать лампы

Для комплектации светотехники Ford Focus II производителем предусмотрены галогенные лампочки торговой марки General Electric:

• Ближний свет: цилиндрические изделия с двумя контактами и цоколем Н7-12-55 с артикулом 17123.
• Дальний свет: изделия с колбой вытянутого типа, с одним контактом и цоколем Н1-60 с маркировкой 12258PRB1.

При желании можно устанавливать аналоги других производителей. Например, для ближнего цвета подходят изделия Philips серии Longlife Eco Vision P-12972llecoc1 или +30% Vision. Неплохой вариант — OSRAM Ultra Life O-64210ult. Главное при выборе светотехники — чтобы мощность новых моделей соответствовала параметрам, указанным в технической документации автомобиля. Для ближнего света 55 Вт, а для лампы дальнего света — 60 Вт.

При покупке автоламп обращайте внимание на комплектацию. Лучше заказывать наименования, в комплект поставки которых входят перчатки и переходник охлаждения. Он предназначен для защиты от преждевременного износа штатных разъемов, изготовленных из жаропрочного композита. Защитные разъемы из керамики в сочетании с удлиненным проводом компенсируют до 15% тепла, излучаемого автолампами.

Что на счет светового потока? Опытные водители не ставят автолампы с сине-белым потоком, хотя они смотрятся эффектно. Причина такого решения в плохом освещении в темное время, а также во время тумана. Ночью более качественно светят «галогенки», дающие головной свет близкий к дневному, а желтый оттенок хорош при тумане. Он рассекает белую пелену, обеспечив хорошую видимость и обзор. Плюс к этому желтый поток меньше ослепляет встречных водителей.

Покупая лампочки, помните, чем ярче свет, тем быстрее перегорает нить, сокращая ресурс. При выборе также следует уделить внимание производителю. Хорошей популярностью пользуются изделия торговых марок Philips и OSRAM.
