Предохранители и реле Ford Focus 2

Рассмотрены автомобили Ford Focus 2 дорестайлинг и Ford Focus 2 рестайлинг 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитаные на другую силу тока.

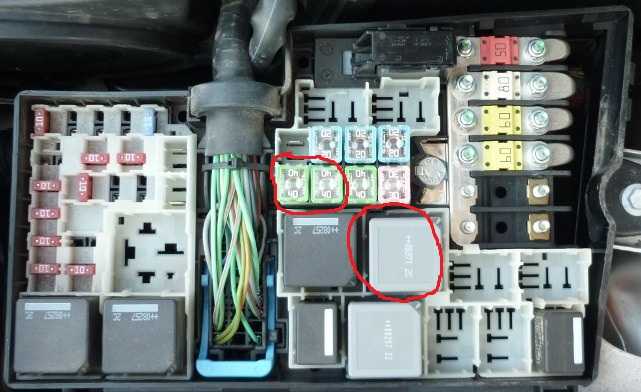

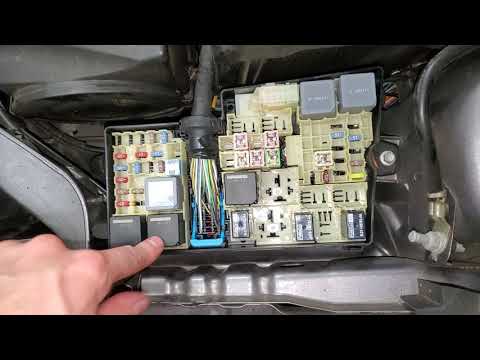

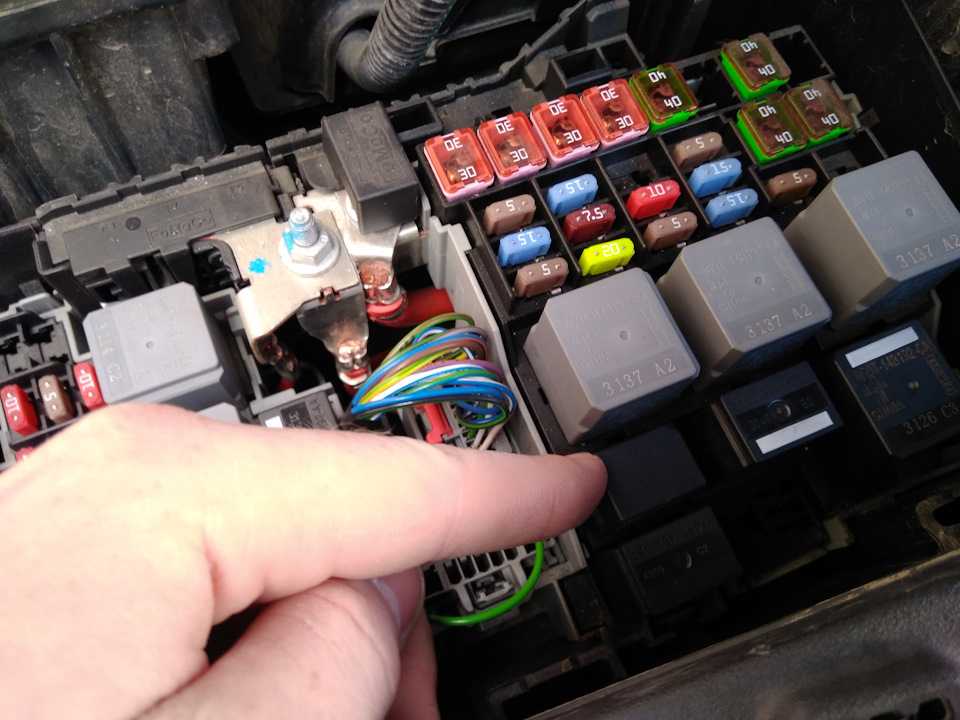

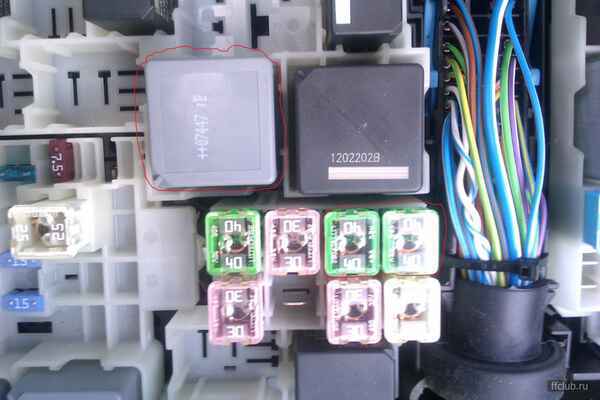

Где находится блок предохранителей и реле Ford Focus 2

Один блок: под крышкой капота. (циферка 8)

для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.

На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.

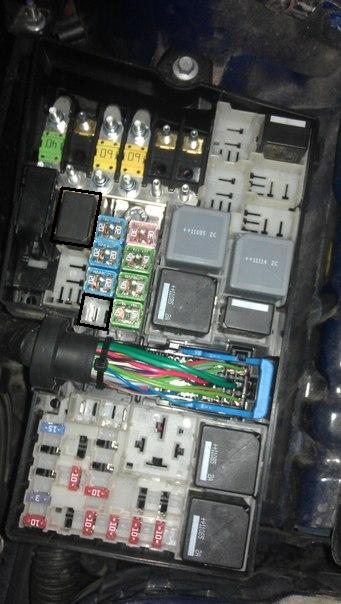

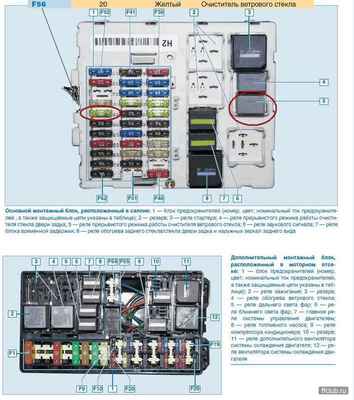

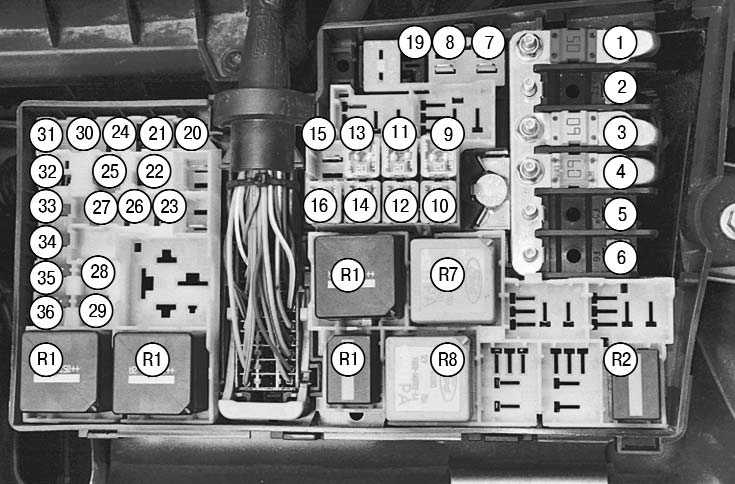

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Ford Focus 2.

для увеличения изображения нажмите на нем.

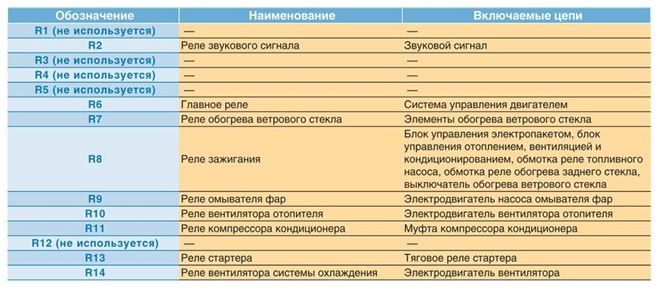

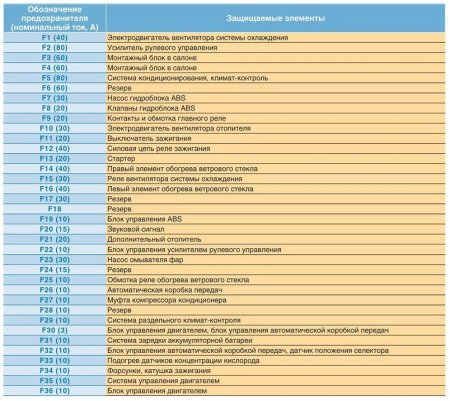

Расшифровка реле и предохранителей Ford Focus 2 под капотом

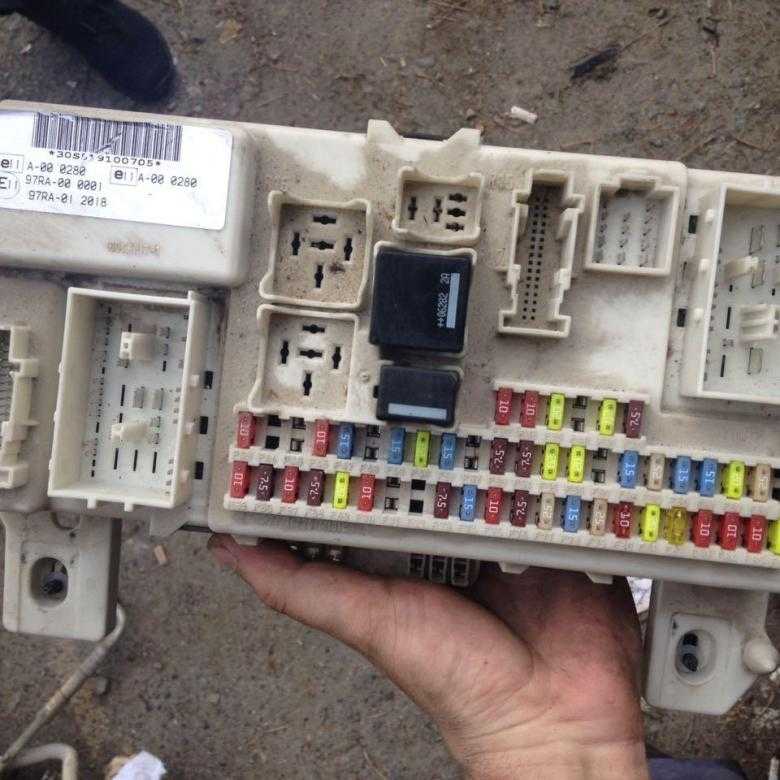

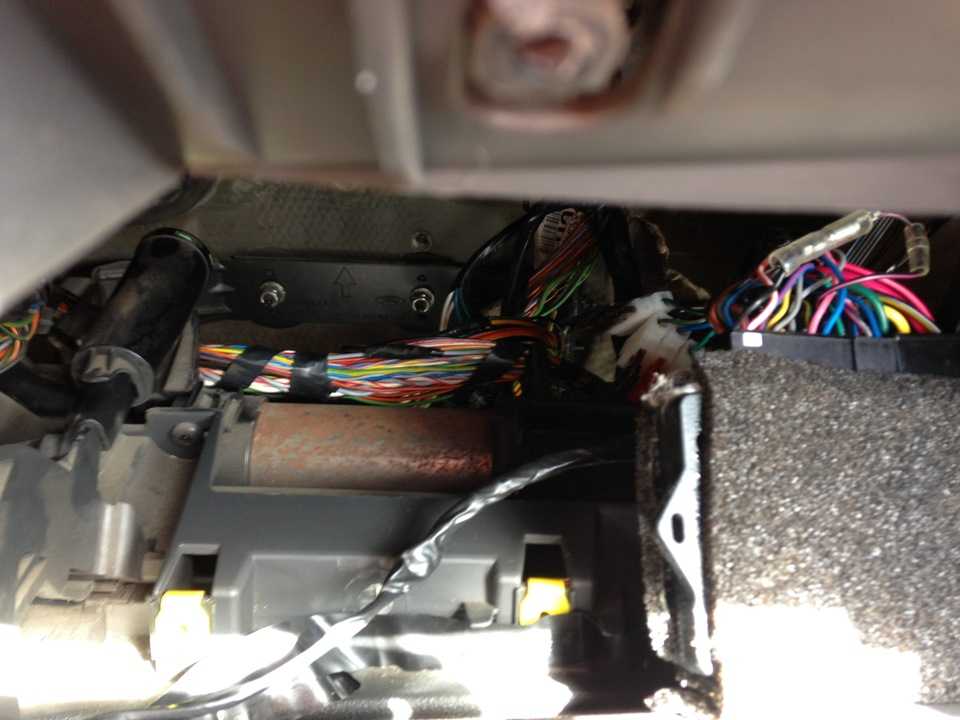

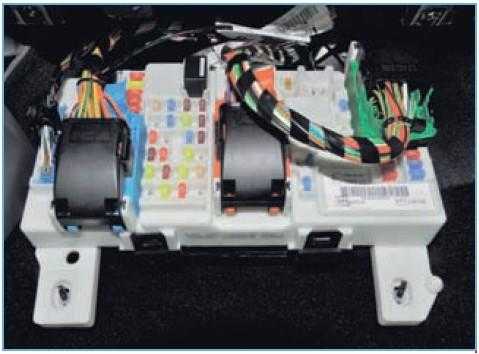

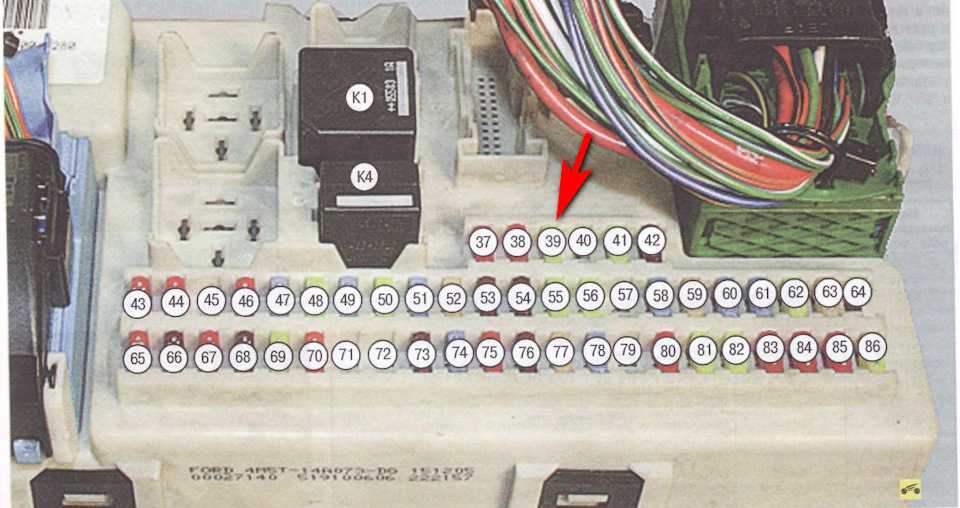

Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг)

Расположен под вещевым ящиком.

Для доступа к предохранителям (дорейсталинг) потяните вниз два фиксатора и снимите защитный кожух.

10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле — «ВАЖНО ВСЕМ»

Главная → Ford. Эксплуатация, обслуживание и ремонт автомобилей Ford → 10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле

Ford Focus II. Эксплуатация, обслуживание и ремонт автомобилей Ford Focus II 2007 года с двигателем (1,4 Duratec, 1,6 Duratec, 1,6 Duratec Ti-VCT)

1. Руководство по эксплуатации

1. Руководство по эксплуатации 1.1. Общие сведения, габаритные размеры и технические характеристики, паспортные данные автомобиля. 1.2. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом. 1.2.1. Комбинация приборов, выключатель зажигания, подрулевые переключатели. 1.2.2. Блок управления освещением и регулирования направления пучков света фар; блок управления системой отопления, вентиляции и кондиционирования; электростеклоподъёмники; регулятор управления наружными зеркалами. 1.2.3. Центральный замок, дверей и крышки багажника; капот; заливная горловина топливного бака; регулировка передних сидений,рулевой колонки, ремней безопасности; плафоны освещения салона. 1.3. Техника безопасности при ремонте и обслуживании. 1.4. Техническое обслуживание. Расположение узлов и агрегатов, регламент работ. 1.4.1. Состояние шин и регулировка направление пучка света фар. 1.4.2. Уровень жидкости в омывателе и замена щёток очистителя. 1.4.3. Замена фильтра отопления, кондиционирования и воздушного фильтра двигателя. 1. 4.4. Проверка уровня масла в двигателе и его замена. 1.4.5. Проверка уровня охлаждающей жидкости, её замена. 1.4.6. Проверка, замена ремней привода вспомогательного оборудования, кондиционера. Замена свечей. 1.4.7. Проверка уровня масла в коробке передач и его замена. 1.4.8. Проверка уровня жидкости в гидроприводе сцепления и тормозов. Проверка состояния тормозов. 1.4.9. Проверка ходовой части. 1.4.10. Проверка рулевого управления. 1.5. Диагностика неисправностей. Двигатель и его системы. 1.5.1. Диагностика неисправностей. Специальные виды работ по диагностированию двигателя. 1.6. Диагностика неисправностей. Сцепление. 1.7. Диагностика неисправностей. Коробка передач. 1.8. Диагностика неисправностей. Приводы, ходовая часть, рулевое управление. 1.9. Диагностика неисправностей. Тормозные системы. 1.10. Диагностика неисправностей. Электрооборудование.

2. Двигатель

2. Двигатель 2.1. Описание конструкции двигателей 1,4Duratec, 1,6Duratec и 1,6Duratec Ti-VCT. 2.1.1. Замена и проверка ремня газораспределительного механизма (ГРМ). 2.1.2. Проверка и регулировка привода клапанов. 2.1.3. Замена сальников вала. 2.1.4. Замена датчика недостаточного давления масла, снятие поддона и маслоотделителя. 2.1.5. Установка поршня в положение верхней мертвой точки (ВМТ). 2.1.6. Снятие, установка маховика. 2.1.7. Замена прокладки крышки головки блока цилиндров. 2.1.8. Замена прокладки головки блока цилиндров. 2.1.9. Замена маслосъёмных колпачков. 2.1.10. Замена цепи привода ГРМ на двигателях 1,8л R4 Duratec-HE и 2,0л R4 Duratec-HE. 2.1.11. Замена распределительных валов. 2.1.12. Снятие, установка двигателя, замена опор. 2.2. Конструкция системы управления двигателем, описание работы и особенности эксплуатации. 2.2.1. Элементы системы управления двигателем. 2.2.2. Снятие ЭБУ, датчиков, катушки зажигания. 2.3. Система питания двигателя. Описание конструкции и элементы. 2.3.1. Сброс давления в системе питания. Снятие топливного бака и сливной трубы. 2.3.2. Снятие и разборка топливного модуля. 2.3.3. Снятие воздушного фильтра. 2.3.4. Снятие топливной рампы и форсунок. 2.3.5. Снятие дроссельного узла. 2.3.6. Снятие впускного трубопровода. 2.3.7. Снятие адсорбера улавливания паров и клапана продувки. 2.4. Система охлаждения двигателя. Описание конструкции и элементы. 2.4.1. Снятие расширительного бачка, термостата, насоса охлаждения. 2.4.2. Снятие вентилятора радиатора и самого радиатора. 2.5. Система выпуска отработавших газов. Описание конструкции и элементы. 2.5.1. Снятие катколлектора. 2.5.2. Замена подушек, дополнительного и основного глушителя.

3. Сцепление

3. Сцепление 3.1. Сцепление. Описание конструкции и элементы. 3.2. Прокачка гидропривода сцепления. 3.3. Снятие «корзины» и ведомого диска сцепления. 3.4. Снятие выжимного подшипника и рабочего цилиндра сцепления. 3.5. Снятие главного цилиндра сцепления.

4. Коробка передач

4. Коробка передач 4.1. Коробка передач. Описание конструкции. 4.2. Регулировка привода управления коробки передач. 4.3. Замена сальника переднего привода и механизма управления коробки передач. 4.4. Замена троса механизма управления коробкой передач. 4.5. Снятие коробки передач.

5. Передний привод

5. Передний привод 5.1. Передний привод. Описание конструкции. 5.2. Снятие переднего привода. 5.3. Снятие наружного шарнира переднего привода. 5.4. Снятие внутреннего шарнира и замена подшипника промежуточной опоры переднего привода.

6. Передняя подвеска

6. Передняя подвеска 6.1. Передняя подвеска. Описание конструкции. 6.2. Снятие стойки стабилизатора. 6.3. Снятие штанги поперечной устойчивости и смена подушек. 6.4. Снятие амортизаторной стойки и её разборка. 6.5. Снятие рычага. 6.6. Снятие подрамника. 6.7. Замена шпильки крепления колеса.

7. Задняя подвеска

7. Задняя подвеска 7.1. Задняя подвеска. Описание конструкции. 7.2. Замена амортизатора и пружины подвески. 7.3. Замена стоек стабилизатора и подушек штанги стабилизатора. 7.4. Замена рычагов подвески. 7.5. Снятие и установка задней подвески. 7.6. Замена ступичного узла и шпильки крепления колёс.

8. Рулевое управление

8. Рулевое управление 8.1. Рулевое управление. Описание конструкции. 8.2. Снятие рулевого колеса. 8.3. Снятие рулевой колонки. 8.4. Замена наконечника рулевой тяги. 8.5. Снятие рулевого механизма. 8.6. Замена чехла рулевого механизма и замена рулевой тяги. 8.7. Снятие бачка и удаление воздуха из гидропривода. 8.8. Замена датчика давления и снятие насоса гидропривода.

9. Тормозная система

9. Тормозная система 9.1. Тормозная система. Описание конструкции. 9.2. Прокачка тормозной системы. 9.3. Замена колодок передних колёс. 9.4. Замена колодок задних колёс. 9.5. Снятие главного тормозного цилиндра. 9.6. Снятие вакуумного усилителя тормозов. 9.7. Замена шлангов тормозных механизмов. 9.8. Снятие дисков тормозных механизмов. 9.9. Снятие датчика скорости вращения колёс. 9.10. Снятие стояночной тормозной системы.

10. Электрооборудование

10. Электрооборудование 10.1. Электрооборудование. Описание конструкции. 10.2. Таблица предохранителей. Замена предохранителей и реле. 10.3. Снятие монтажных блоков. 10.4. Снятие выключателя зажигания. 10.5. Снятие аккумуляторной батаре. 10.6. Снятие и разборка генератор. 10.7. Снятие и разборка стартера. 10.8. Снятие блок-фары, замена ламп блок-фары и указателей поворотов. 10.9. Снятие заднего фонаря, замена ламп. 10.10. Снятие дополнительного фонаря торможения, замена ламп. 10.11. Снятие фонаря освещения номерного знака, замена ламп. 10.12. Снятие плафонов освещения салона и багажника, замена ламп. 10.13. Снятие противотуманной фары и фонаря, фонаря заднего хода, замена ламп. 10.14. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол. 10. 15. Снятие звукового сигнала, выключателя заднего хода и переключателя режима работы фар. 10.16. Снятие подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей и комбинации приборов.

11. Кузов

11. Кузов 11.1. Кузов. Описание конструкции. 11.2. Снятие облицовки и щитка радиатора. 11.3. Снятие грязезащитного щитка и подкрылка переднего колеса. 11.3. Снятие переднего и заднего бамперов. 11.4. Снятие замков капота, крышки багажника и их приводов. 11.5. Снятие наружного зеркала заднего вида, обивки передней и задней дверей. 11.6. Снятие стёкол передней и задней дверей. 11.7. Снятие стеклоподъёмников передней и задней дверей. 11.8. Снятие замков, ручек передней и задней дверей, снятие передней двери. 11.9. Снятие облицовки туннеля пола. 11.10. Снятие вещевого ящика. 11.11. Снятие панели приборов. 11. 12. Снятие каркаса панели приборов.

12. Отопление, вентиляция и кондиционирование

12. Отопление, вентиляция и кондиционирование 12.1. Система отопления, вентиляции и кондиционирования. Описание конструкции. 12.2. Снятие блока управления, вентилятора и регулятора скорости вращения электродвигателя. 12.3. Снятие испарителя, радиатора отопителя и корпуса отопителя. 12.4. Снятие компрессора кондиционера, конденсатора и заслонки включения режима рециркуляции воздуха.

13. Приложения

13. Приложения 13.1. Топливо, смазочные материалы, жидкости. 13.2. Лампы. 13.3. Моменты затяжки резьбовых соединений. 13.4. Схемы электрооборудования. Схемы подсоединения генератора, пуска двигателя, управления двигателями. 13.5. Схемы электрооборудования. Схемы включения вентилятора охлаждения, сигналов, блока управления ABS/ESP, наружных зеркал. 13.6. Схемы электрооборудования. Схемы включения указателей поворотов, аварийной сигнализации и блок-фары. 13.7. Схемы электрооборудования. Схемы включения освещения салона, багажника, вещевого ящика, габаритного света, сигналов торможения. 13.8. Схемы электрооборудования. Схемы включения центрального замка. 13.9. Схемы электрооборудования. Схемы включения омывателей, очистителей и стеклоподъёников. 13.10. Схемы электрооборудования. Схемы включения обогрева стёкол, подсветки зеркал, подсветки панели приборов, элементов пассивной безопасности, регулировка и подогрев сидений водителей. 13.11. Схемы электрооборудования. Схемы включения отопления, вентиляции, кондиционирования. Аудиосистема и система управления автоматической трансмиссией. 13.12. Схемы электрооборудования. Схема соединений комбинации приборов. 13.13. Контрольные размеры кузова автомобиля. 13.14. Расшифровка кодов электронной диагностики.

Форум «FORD»

10.

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

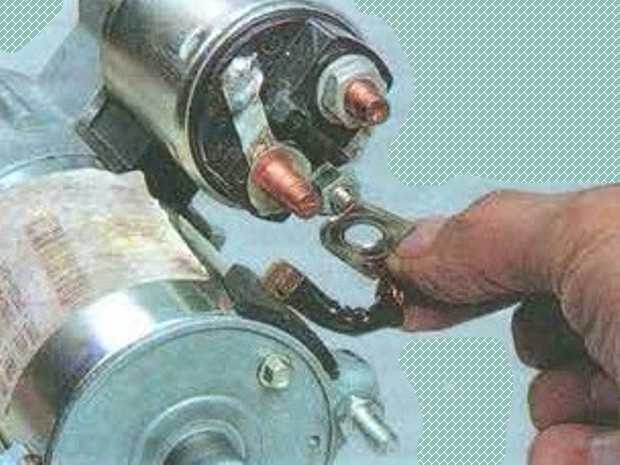

Предохранитель, защищающий силовые цепи стартера и генератора

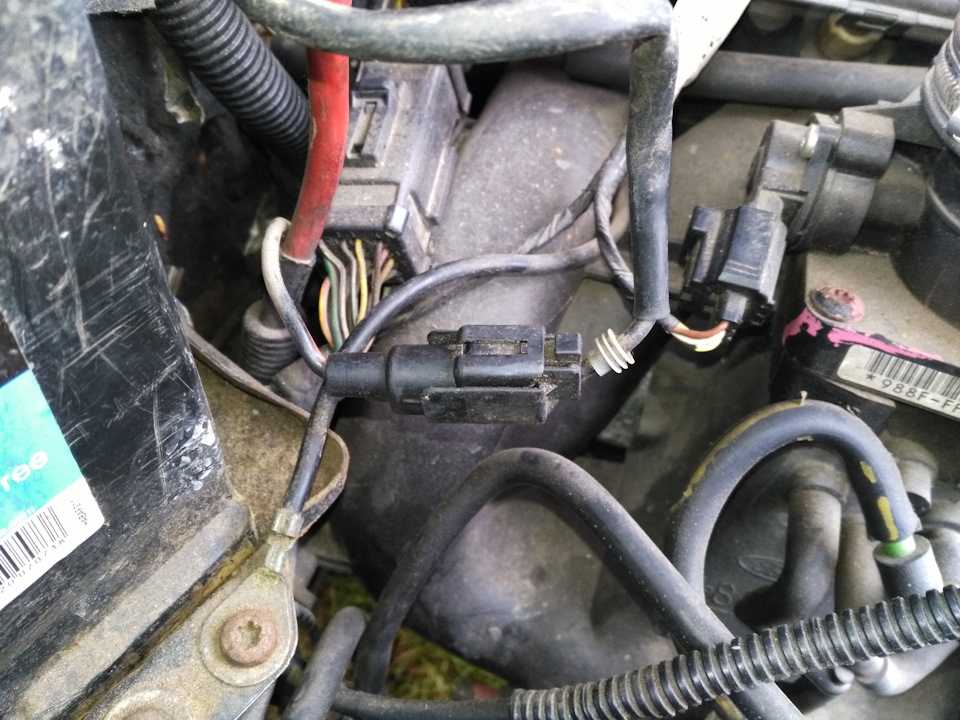

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

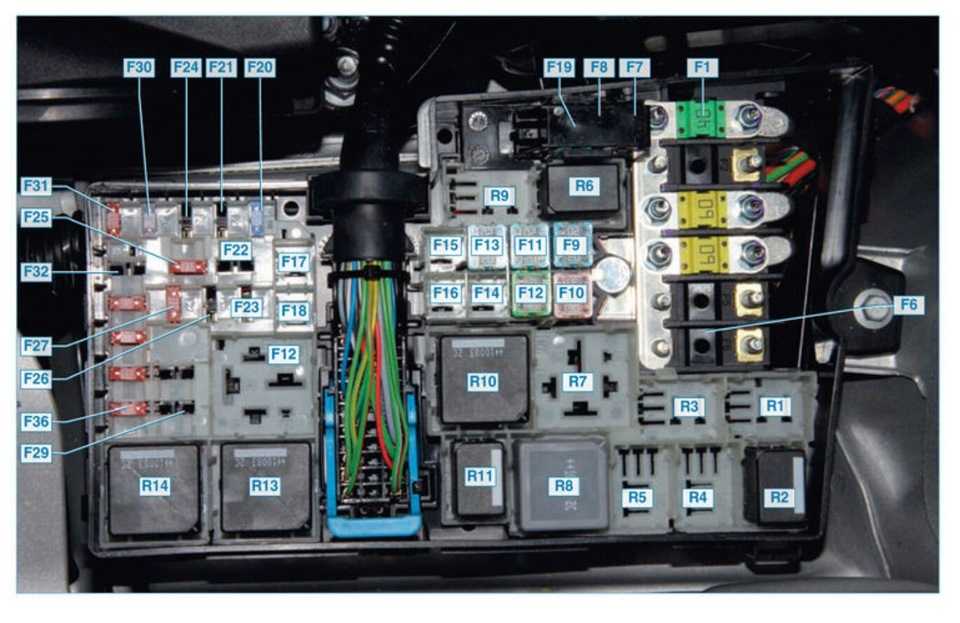

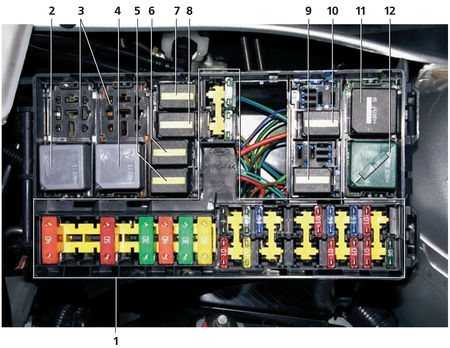

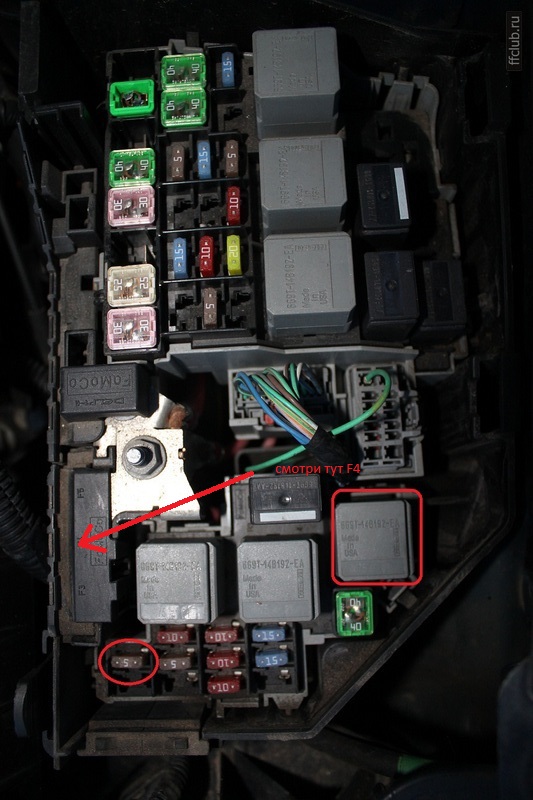

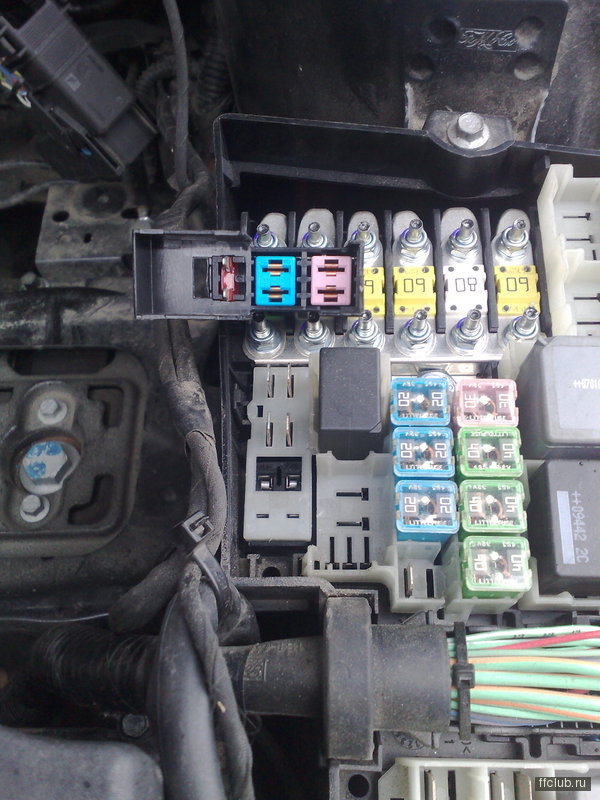

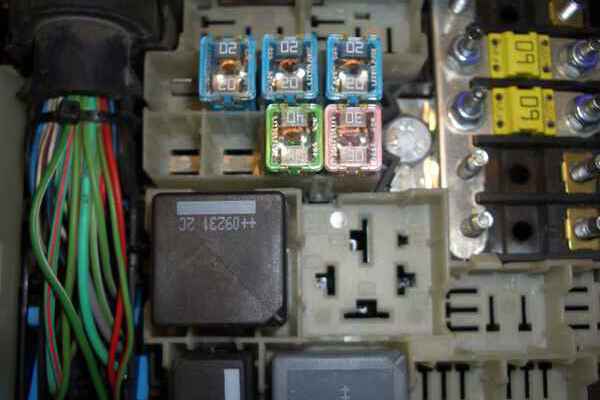

Монтажный блок в моторном отсека

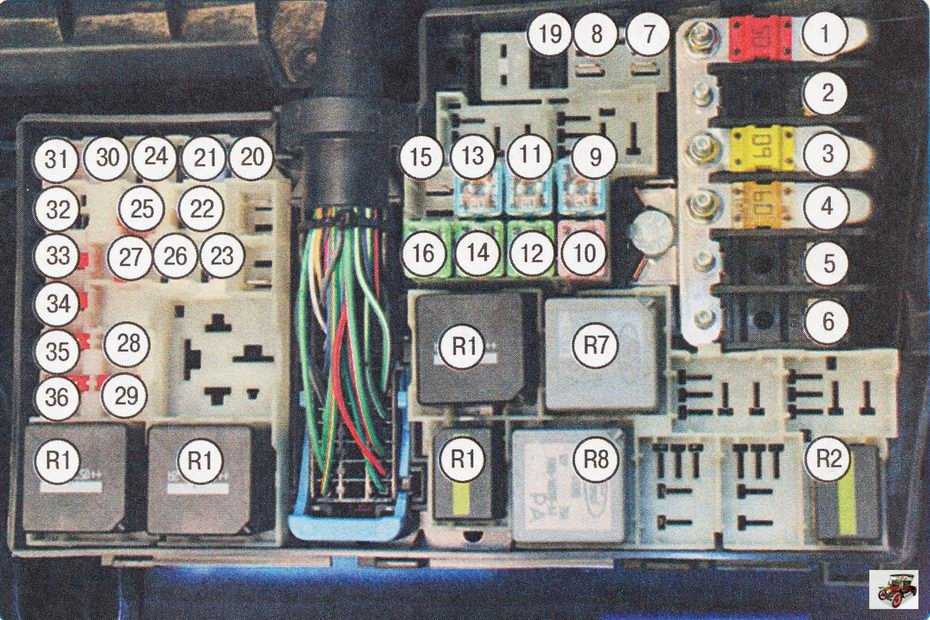

Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле

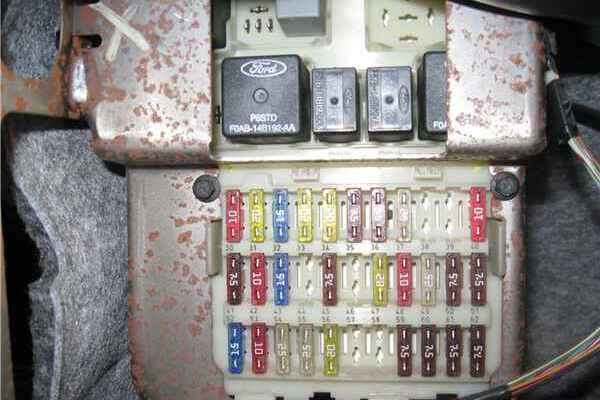

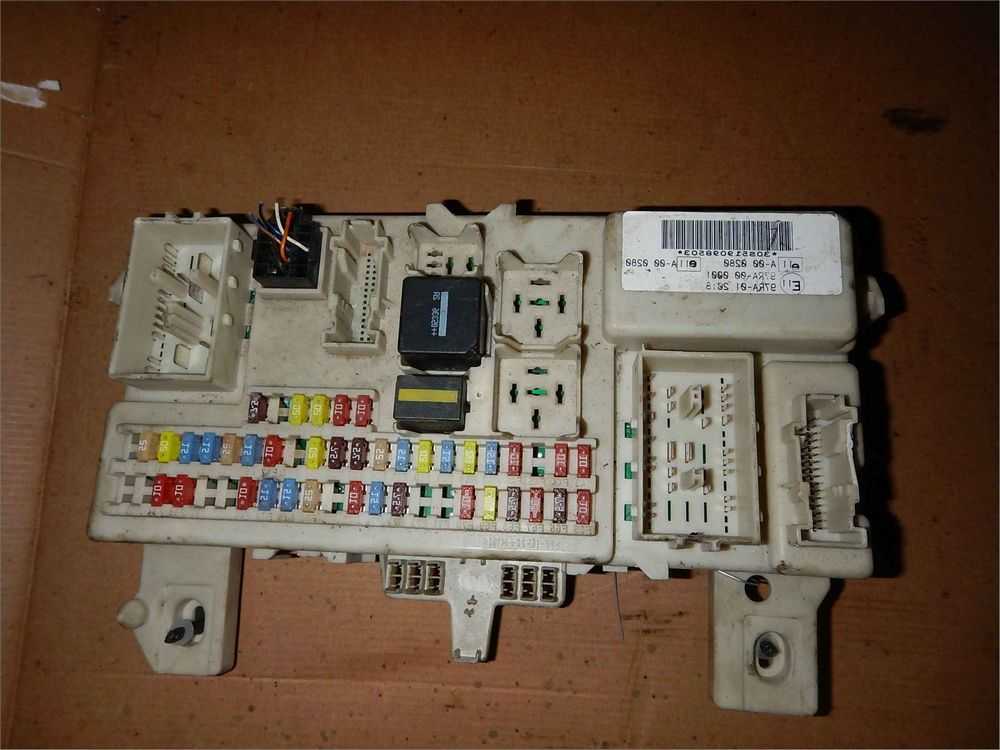

Монтажный блок в салоне

Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

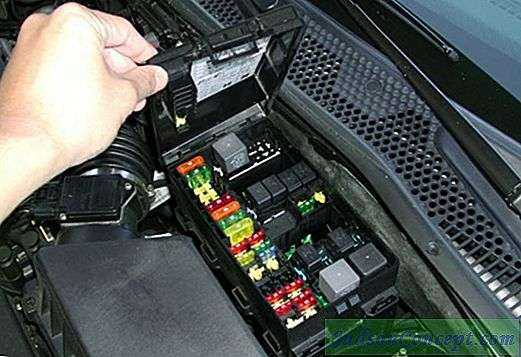

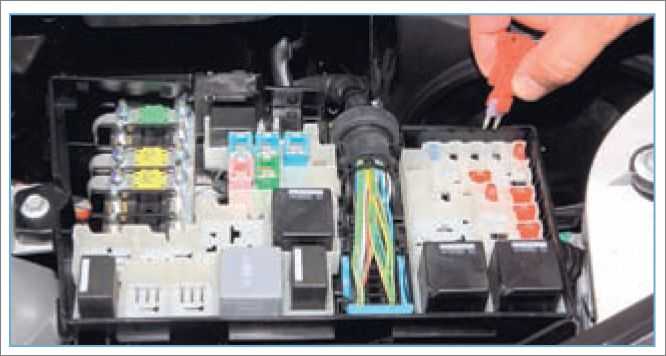

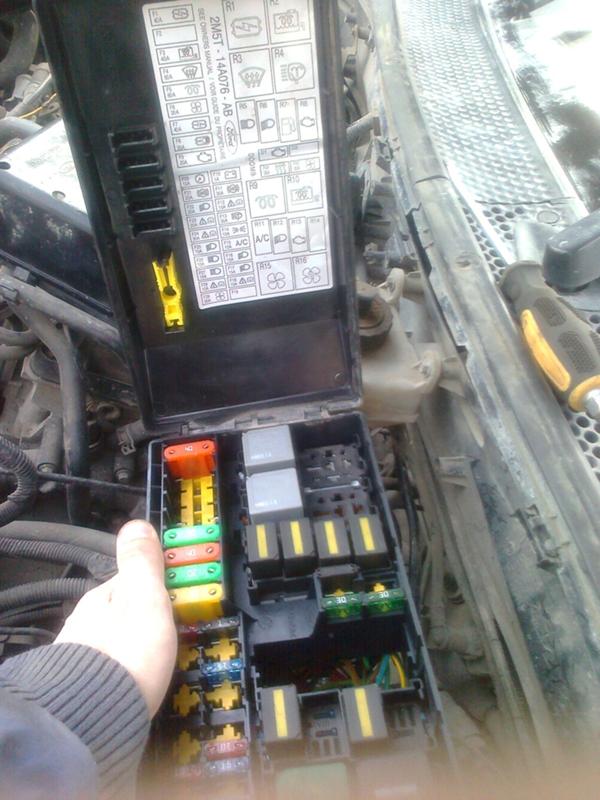

Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

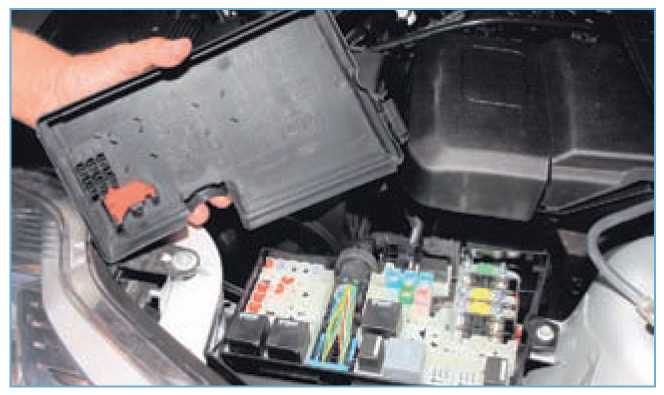

…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.

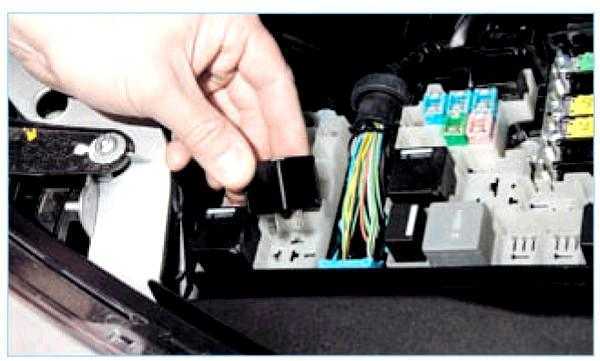

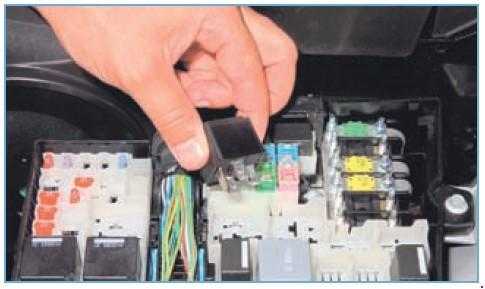

Реле вынимаем из блока рукой…

…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.

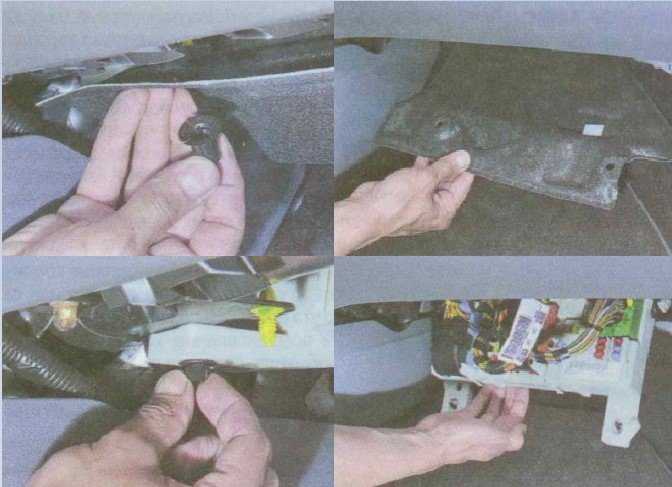

Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Похожие статьи:

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.1.1. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Схемы электрические функциональные

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.3. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Стартер

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.3.1. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Техническое обслуживание стартера. Неисправности и их устранение.

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.2. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Генератор

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.4. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Аккумуляторные батареи.

ПРАВИЛА ДОРОЖНОГО ДВИЖЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ 2018 года…. Новое приложение «Яндекс.Парковки» — уже работает…

Теги: электрооборудование, форд фокус, ford focus, duratec

Рейтинг: 0 Голосов: 0 38350 просмотров

Органайзеры для автомобиля: комфорт и…

2022-08-17 13:04:00

Сегодня автомобилисты перевозят в своих транспортных средствах множество вещей. Однако хранить…

Распространенные способы доставки из Китая

2015-09-28 10:45:00

Заказ китайских товаров напрямую у изготовителей – набирающая популярность практика для. ..

Особенности использования рефрижераторных…

2015-06-23 10:47:00

Использование контейнеров распространилось на многие сферы деятельности человека….

Цены на авто Lexus: высокая стоимость…

2015-06-23 10:51:00

Сравнивая цены на авто Lexus со стоимостью других марок машин, невольно удивляешься, потому как…

Самая лучшая перевозка мебели по Киеву от…

2015-05-28 17:50:00

Перевозка мебели Киев грузоперевозки Киев грузовое такси Киев

Назарово. Перевозки сборных грузов.

2022-03-22 20:13:00

Стоимость грузоперевозки Назарово.

Аренда микроавтобуса на 7мест

2015-03-22 10:52:00

Оптимальным решением для каждого потенциального отдыхающего, если он отправился в путешествие не…

Как продлить срок службы машины

2015-03-18 10:53:00

Ниссан — прекрасный автомобиль. За многие годы концерн представил модели на любой вкус:…

ГИБДД: дубликат регистрационных номеров…

2015-03-17 10:55:00

Регистрационные номера – визитная карточка автомобиля, по которой его узнают везде. Что…

Как найти клиентов на контейнерные перевозки

2021-11-18 19:44:00

Компании-перевозчики давно освоили транспортировку грузов внутри контейнеров. Это позволило им…

Kia Niro 2021 — обзор гибрида, технические…

2021-07-21 18:28:00

Kia Niro 2021 года стремится свергнуть Toyota Prius как действующего чемпиона по гибридам. Он…

Обзор нового кроссовер Lincoln Nautilus…

2021-07-21 17:34:00

Lincoln Nautilus — это двухрядный роскошный кроссовер среднего размера, расположенный между…

Все статьи »

Схема блока предохранителей Форд Фокус 1 и реле с назначением и расположением

1 ст поколения Форд Фокус мк1 выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. машина прошла рестайлинг 1 раз. В нашем материале вы найдете обозначение 1 ст поколения Форд Фокус блоков предохранителей и реле со схемами и их расположением. Отдельно отметим предохранитель, отвечающий за прикуриватель. В завершение предложим для скачивания электрические схемы автомобиля.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Форд Фокус 1. То есть обозначение в автомобилях европейской сборки может отличаться от американского. А если поколение не подходящее, изучите этот материал: Фокус 2 и Фокус 3.

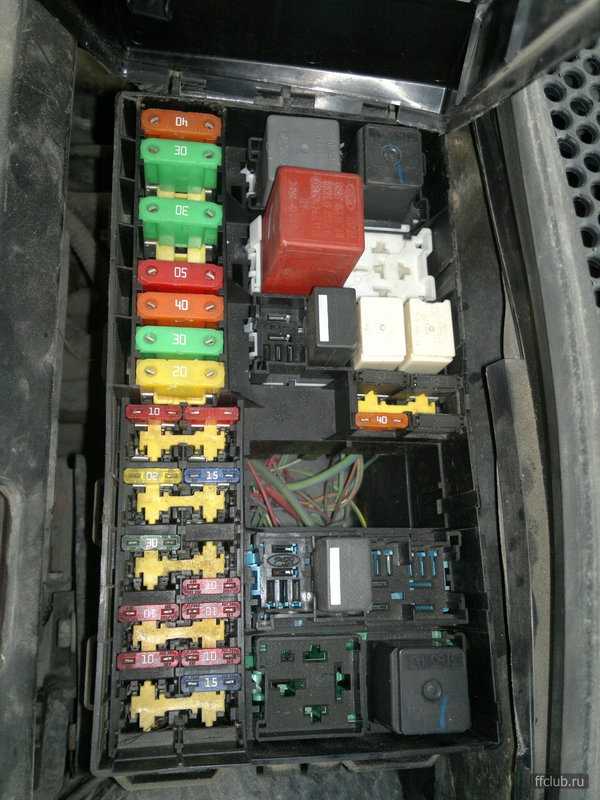

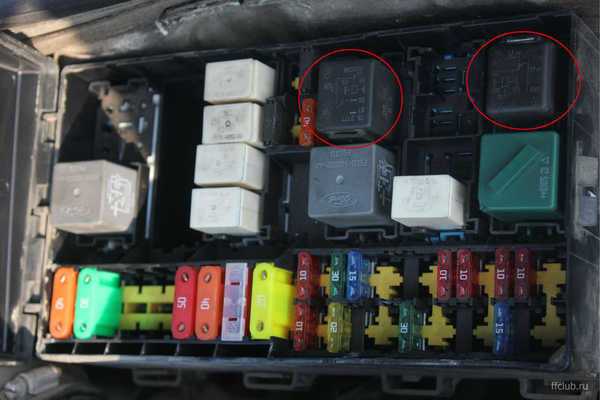

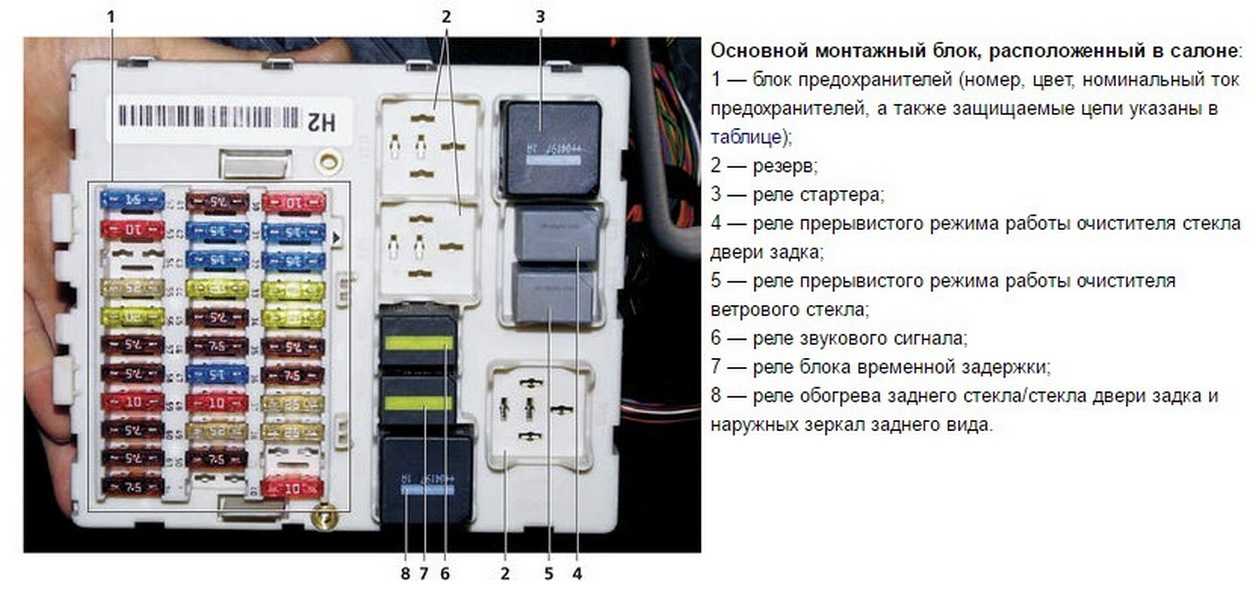

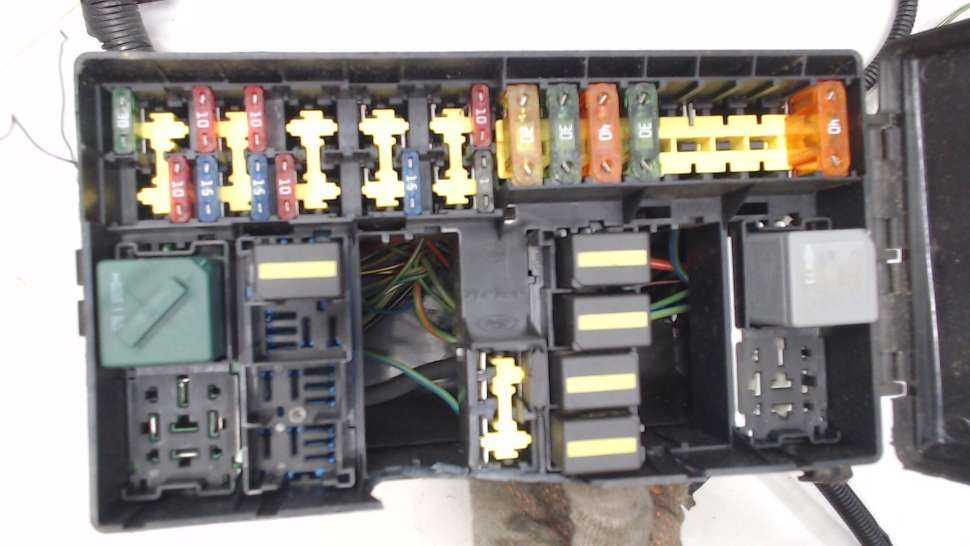

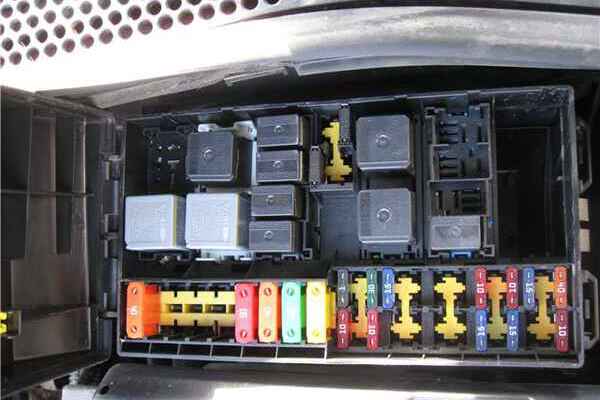

Форд Фокус 1-го поколения имеет два основных блока с предохранителями и реле. Один в салоне, другой под капотом.

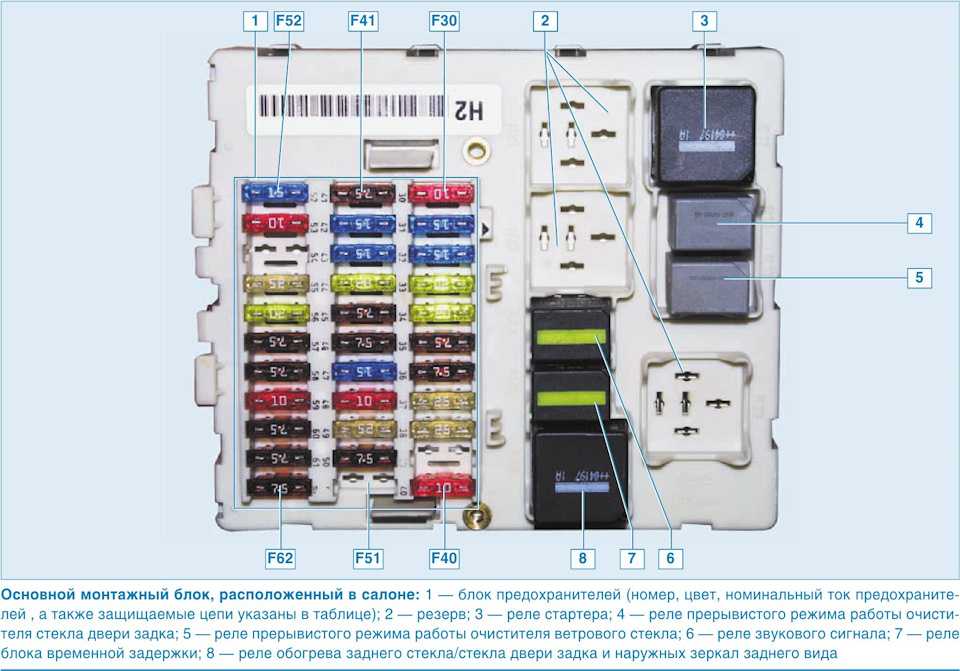

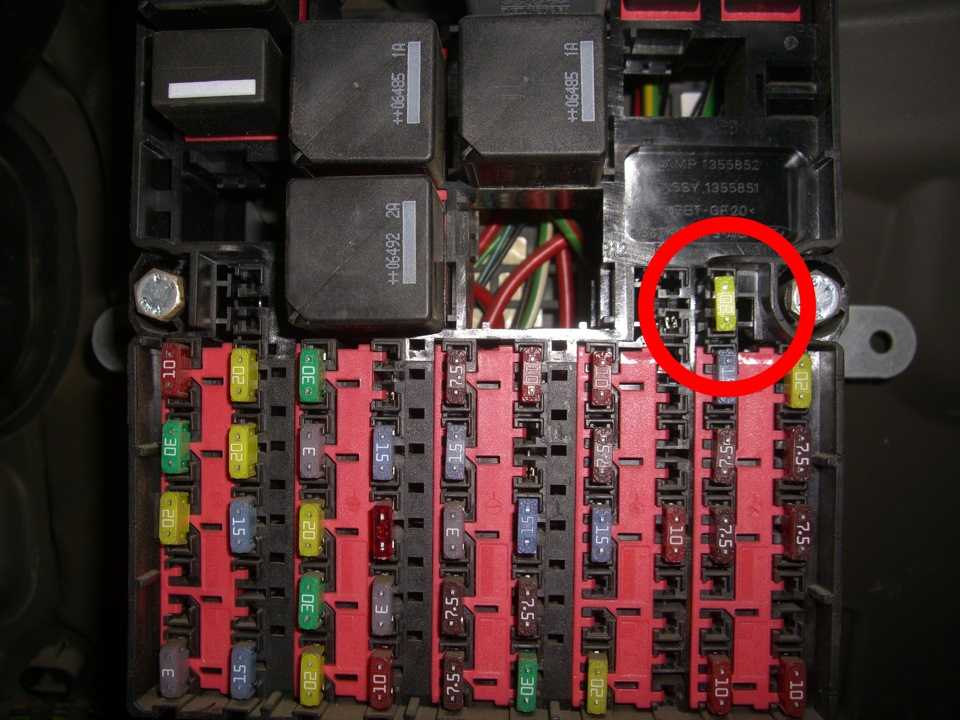

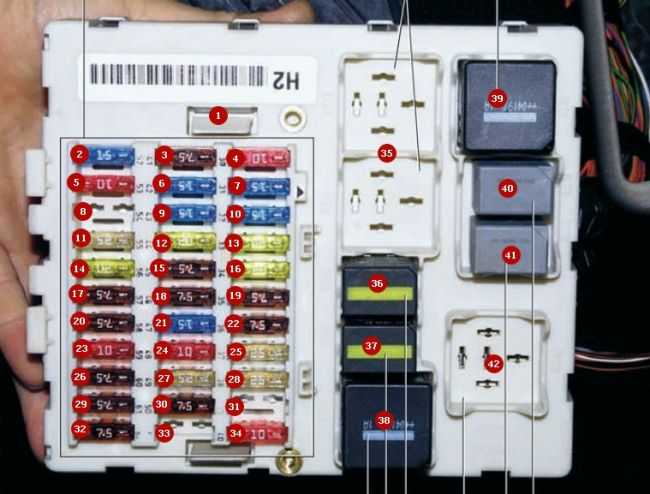

Пассажирский салон

Находится в приборной панели, со стороны водителя, за перчаточным ящиком или защитной крышкой.

На обратной стороне которого будет нанесено актуальное назначение предохранителя для вашей модели.

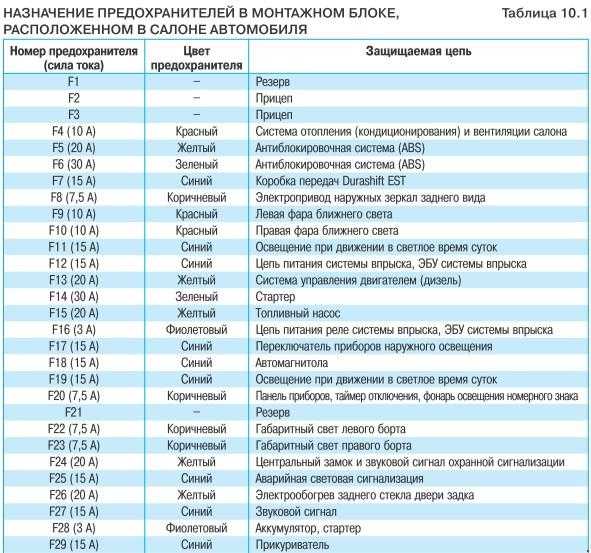

Diagram

Protected components

30	10A Outdoor light switch 7.5 ABS module
31	15A Radio tape recorder
32	15A Direction indicators 10A Light switch
33	20A Рог, электрическая регулировка переднего сиденья, сенсация 15A Система сигнализации
34	20A Хэтч, рог
35	7.5A. зеркала
36	7.5A Электронные блоки управления, комбинация приборов, блок управления кондиционером, сигнализация (’02 -’04)
37	25A Стеклоподъемники левой двери
38	.
41	7,5.0037
44	20A Fog lights and lamps
45	7.5A Air conditioning system, air recirculation
46	7. 5A ABS 15A control unit Cigarette lighter
47	15А Прикуриватель 7,5А Габаритный свет (левый)
48	10А Соединительная колодка диагностического разъема 7,5А Габаритный свет (правый)
49	25A Heated rear window / tailgate glass
50	7.5A Heated outside rear-view mirrors, radio, dashboard, central timer
51	7.5A Heated mirrors
52	15A Heated front seats
53	10A Reversing light, heated washer nozzles
54	15A Brake lights
55	25A Power windows for front doors 20A Windshield wipers
56	20A Windshield wiper 25A Power side windows
57	7.5A Side light bulbs (right side)
58	7. 5A Side лампы освещения (левая сторона) или кондиционер, вентилятор салона
59	10А Выключатель наружного освещения, электронный модуль, приборная панель
60	7,5А Блок управления подушками безопасности
61	7.5A Electronic blocks, instrument cluster
62	7.5A License plate lights 15A Heated front seats
63	20A Central locking

Depending on the year изготовления, за прикуриватель отвечают предохранители № 46 или 47 на 15А.

Обратите внимание, что предохранитель 63 находится на задней стороне коробки.

Реле

1. Starter
2. Rear wiper
3. Front wiper
4. Socket (cigarette lighter)
5. Reserve
6. Reserve
7. Sound signal
8. Battery saver relay
9. Heated rear window (heated mirrors)

Engine compartment

Находится под защитным кожухом, в задней левой части моторного отсека, рядом со стойкой.

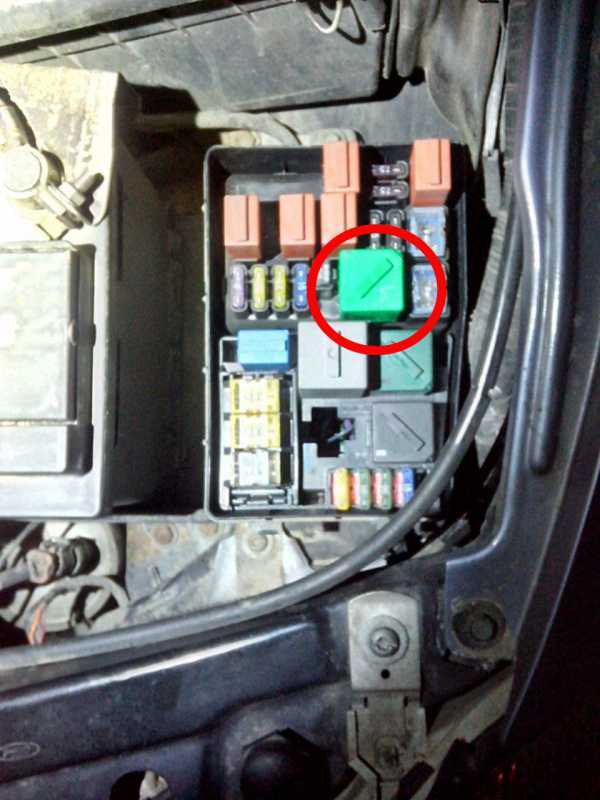

Фото для примера

Диаграмма

Назначение

1	40A Основная цепь питания.
4	50A Heated windshield
5	60A Diesel Glow Plug
6	30 / 50A Radiator fan (air conditioner)
7	40a Основное подаче электроэнергии на электрическую систему транспортного средства
8	30A Замок зажигания, стартер
	20A управление двигателем
11	30A ABS
12	15A Топливный насос, насос с высоким давлением (Diesel)
13	30A HEADLAMP WIPER (WASHER)	13	30A.0037
14	10A Daytime running lights
15	10A A / C compressor clutch
16	10A Low beam (left side)
17	10A Low beam (right Сторона)
18	10A Сводка питания Lambda Desce, нагретый датчик кислорода
19	10A День. 0037
21	20А ABS
22	15A Daylight (low beam)
23	20A Auxiliary heater, backup power for the anti-theft system (ST170)
24	30A Glow Plugs, Subwoofer (ST170)
25	15A дневные ходы.0037
28	10A Нагреваемое ветровое стекло, отопление (дизельное топливо)
29	30A вееро Блок управления двигателем
D2	Диод охлаждения вентилятора
D4	Система охлаждения диод

Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.

А если хотите помочь дополнить материал, пишите в комментариях.

Схема блока предохранителей Ford Focus 3, 2011

25.12.2020

Ford Focus 3-го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хэтчбек, универсал и поставлялся на рынки более 122 стран мира. Данная модель прошла рестайлинг в 2014 году. В нашем материале мы покажем, где находятся блоки предохранителей и реле Форд Фокус 3 поколения, их описание с блок-схемами и фотографиями. Отдельно выделим предохранитель, отвечающий за прикуриватель. Также покажем общее расположение всех электронных блоков управления.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3.

Схема всех электронных блоков управления
№	Описание
1	Электронный блок управления ABS
2	Электронный блок управления кондиционером
3	Звуковой сигнал противоугонной сигнализации — с правой стороны багажного отделения
4	Блок управления аудиоинтерфейсом
5	Аккумуляторная батарея
6	Диагностический разъем (DLC)
7	Блок управления DC/DC преобразователя
8	Блок управления водительской двери
9	Блок электроуправления задней левой двери
10	Блок управления электроникой двери пассажира
11	Блок управления задней правой двери
12	Электронный блок управления двигателем (ECM) — за облицовкой левой колесной арки
13	Блок управления электродвигателем вентилятора системы охлаждения
14	Блок управления заслонкой радиатора
15	Блок предохранителей/реле, моторный отсек 1
16	Блок предохранителей/реле, моторный отсек 2
17	Блок предохранителей/реле, панель приборов
18	Блок предохранителей/реле, багажное отделение — левая сторона багажного отделения
19	Блок управления свечей накаливания — за облицовкой левой колесной арки
20	Блок управления фарами
21	Резистор двигателя вентилятора отопителя — рядом с двигателем вентилятора
22	Звуковой сигнал 1
23	Звуковой сигнал 2
24	Блок управления выключателем зажигания
25	Блок управления интерфейсом комбинации приборов
26	Блок управления комбинации приборов
27	Блок дистанционного управления центральным замком и запуском двигателя
28	Блок управления системы слежения за полосой движения

Форд Фокус 3 имеет 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажнике.

В салоне

Расположен под приборной панелью, со стороны пассажира, за бардачком, прикрыт накладкой.

Фото – пример

Диаграмма
№	Расшифровка
56	20А Топливный насос
57	Резерв
58	Резерв
59	5A Приемопередатчик пассивной противоугонной системы
60	10A Внутреннее освещение, блок управления двери водителя, освещение перчаточного ящика, фоновое освещение, потолочный блок управления, люк
61	20A Прикуриватель, заднее гнездо
62	5A Датчик дождя, датчик влажности, внутреннее зеркало с автоматическим затемнением
63	10A Европа: система адаптивного круиз-контроля
64	Резерв
65	10A Электропривод замка двери багажного отделения
66	20A Замок двери водителя, двойной замок
67	7,5A Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
68	15А Электрический замок рулевой колонки
69	5A Комбинация приборов
70	20A Центральный замок
71	7,5/10А Система кондиционирования, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
72	7. 5A Модуль рулевого колеса
73	5/7,5А Диагностический разъем, батарея сирены противоугонной сигнализации
74	15A Фары дальнего света
75	15А Передняя противотуманная фара
76	10А Фонари заднего хода
77	20A Омыватель лобового стекла, омыватель заднего стекла
78	5A Замок зажигания, кнопка запуска, система доступа/запуска без ключа
79	15A Аварийный выключатель, аудиосистема, навигация, DVD-плеер, выключатель дверного замка
80	20A Люк, солнцезащитная шторка
81	5A Датчик охраны салона, радиоприемник
82	20A Насос омывателя стекла
83	20A Центральный замок
84	20A Отпирание двери водителя, двойной замок
85	7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, выключатель обогрева сидений, стояночный отопитель, блок управления отопителем (механический кондиционер), автономный отопитель, люк в крыше, датчик качества воздуха, датчик температуры и влажности в салоне, контроль качества напряжения, передние камера
86	10А Блок управления подушками безопасности и ремнями безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования (механический кондиционер)
87	15A Рулевое колесо с подогревом
88	Модуль качества напряжения 25 А
89	—
Предохранитель №61, 20А, отвечает за прикуриватель.

В моторном отсеке

Основной ящик расположен с левой стороны моторного отсека и закрыт защитной крышкой, на обратной стороне которой будет нанесена текущая блок-схема.

Диаграмма
№	Расшифровка
7	40А АБС, ЕСП
8	30А ЭСП
9	30А Обогрев заднего стекла 40А Блок предохранителей в багажном отделении
10	40A Электродвигатель отопителя
11	Модуль контроля качества напряжения, 30 А, система «Старт-стоп»
12	30А Реле управления двигателем клапана EGR
13	30А Реле стартера
14	40A Обогрев ветрового стекла (правая сторона) 25A Задний электростеклоподъемник
15	25A Вентилятор охлаждения, блок управления коробкой передач
16	40A Обогрев ветрового стекла (левая сторона) 20A Датчик аккумуляторной батареи
17	20А Дополнительный обогреватель
18	20A Стеклоочиститель
19	5А АБС, ЕСП
20	15А Звуковой сигнал
21	5A Выключатель стоп-сигнала
22	15A Система контроля аккумуляторной батареи 5A Помощник при парковке
23	5A Катушка реле, выключатель света
24	20А Розетка задняя 5А Обогрев лобового стекла (правая сторона)
25	10А Электропривод зеркал
26	15/20/25А Блок управления коробкой передач
27	15A Муфта компрессора кондиционера
28	5A Датчик массового расхода воздуха, камера заднего вида, адаптивный круиз-контроль 10A Камера заднего вида, система предупреждения о столкновении
29	20A Омыватели фар 10A Камера заднего вида, система предупреждения о столкновении
30	5А Блок управления двигателем
31	15A Вентилятор интеркулера (1,6 л Duratorq TDCi)
32	10A Клапан рециркуляции отработавших газов, вихревые регулирующие клапаны, кислородный датчик с подогревом отработавших газов (системы управления двигателем), реле вентилятора ECM (катушка)
33	10А Катушки зажигания
34	10A Форсунки, насос охлаждающей жидкости, клапан продувки адсорбера
35	5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизели), Датчик воды в топливе, ЭБУ, катушки зажигания
36	10А Блок управления двигателем 5А Активные жалюзи радиатора
37	5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительный разъем на панели приборов
38	15А Блок управления двигателем, блок управления коробкой передач
39	5А Блок управления фарами 15А Электропривод сиденья водителя
40	5А Усилитель руля
41	Блок электроники кузова 20А
42	15А Задний стеклоочиститель
43	15A Корректор фар, адаптивное освещение
44	5A Адаптивный круиз-контроль
45	10A Обогрев форсунок омывателя 15A Электропривод сиденья пассажира
46	25A Передние электрические стеклоподъемники или Вентилятор охлаждения
47	7,5А Обогрев зеркал
48	15A Дизельный фильтр дымовых газов испаритель 5A Электрические зеркала
За дополнительные розетки также могут отвечать предохранители 24 и 37 на 20А.
№	Реле
Р1	Вентилятор интеркулера
Р2	Звуковой сигнал
Р3	Дизельный фильтр дымовых газов испаритель или 14-18: Обогрев ветрового стекла
Р4	Резерв
Р5	Задний стеклоочиститель
Р6	Вентилятор охлаждения
Р7	Обогрев ветрового стекла
Р8	Вентилятор охлаждения
Р9	Омыватели фар
Р10	Вентилятор охлаждения, стартер
Р11	Муфта компрессора кондиционера
Р12	Вентилятор охлаждения
Р13	Электродвигатель отопителя
Р14	Блок управления двигателем
Р15	Стартер, Обогрев заднего стекла
Р16	Зажигание

Блок предохранителей
Power выполнен в виде плавких вставок большой мощности и расположен в крышке аккумуляторной батареи.

Схема
F1 (80А) Блок управления усилителем руля
F2 (150А) Стартер
F3 (100А)
F4 (50A) Многофункциональный блок управления
F5 (80А) Дополнительный нагреватель
Ф6 (70А)
F7 —
F8 (50A) Блок управления двигателем вентилятора охлаждения
F9 (50A) Многофункциональный блок управления
F10 (60A) Блок управления свечей накаливания

В багажном отделении

Расположен за кожухом или защитной крышкой.

Фото – пример

Схема
№	Описание
1	Реле катушки 5А
2	10A Автомобильный модуль бесключевой системы
3	5A Дверные ручки в автомобилях с системой доступа без ключа
4	25A Дверной модуль (передний левый) (электростеклоподъемник, центральный замок, электрические складывающиеся зеркала, подогрев зеркал)
5	25A Дверной модуль (передний правый) (электростеклоподъемник, центральный замок, электрические складывающиеся зеркала, подогрев зеркал)
6	25A Дверной модуль (задний левый) (стеклоподъемник)
7	25A Дверной модуль (задний правый) (стеклоподъемник)
8	10A Европа: сирена противоугонной сигнализации
9	25А Сиденье водителя с электроприводом
10	Электростеклоподъемники, ’14 -’18: Аудиоусилитель
11	5A Автомобильный модуль бесключевой системы, 25A пассажирское сиденье с электроприводом
12	10A Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
13	5A Комбинация приборов (с модулем запуска и остановки)
14	7. 5A Дисплей информационно-развлекательной системы, модуль GPS (с модулем запуска и остановки)
15	15A Аудиосистема (с модулем запуска и остановки)
16	—
17	—
18	—
19	—
20	—
21	—
22	—
23	25A Аудиоусилитель
24	30А Обогрев заднего стекла
25	Розетка 20А в багажном отделении
26	Модуль прицепа 40А
27	—
28	Модуль прицепа 40А
29	5A Система контроля непосещаемых зон, система контроля соблюдения дорожной разметки, система Active City Stop, камера заднего вида
30	5A Модуль помощи при парковке
31	—
32	—
33	15А Реле заднего стеклоочистителя
34	15А Обогрев сиденья водителя
35	15А Обогрев сиденья пассажира
36	—
37	5А Люк
38	—
39	—
40	—
41	5A Скользящее буксировочное устройство
42	—
43	—
44	10А Электропривод зеркал
45	7,5А Обогрев зеркал
46	5А Система контроля непосещаемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
Р1	Замок зажигания
Р2	Обогрев заднего стекла
Р3	Задний стеклоочиститель
Р4	—
Р5	Сирена противоугонной сигнализации
Р6	Вспомогательное реле

Сопутствующие материалы

Ford Focus III (2011-2021) Схемы блока предохранителей

Годы выпуска: 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021

Ford всегда был пионером в автомобильной отрасли. Почти все модели есть оснащены особыми функциями, которые делают их исключительно ориентированными на производительность. Форд Focus третьего поколения – это автомобиль, обладающий максимальным вау-фактором в линейке хэтчбеков. Существуют и другие различные атрибуты этого ухода, благодаря которым он выглядит лучше и работает лучше.

Есть некоторые инновационные функции, включенные в этот автомобиль, которые делают его весьма привлекательным. Безопасность, роскошь и передовые технологии делают его полностью подходящим для заядлого автомобиля. любовник. Что касается безопасности, Focus получил пятизвездочный рейтинг аварийности, который включает в себя все предметы первой необходимости, которые могут спасти вас от несчастных случаев со смертельным исходом. К ним относятся контроль устойчивости, регулируемый ограничитель скорости, шесть подушек безопасности и адаптивный круиз-контроль.

Эта модель от Ford также оснащена активной системой помощи при парковке, позволяющей водителям парковаться в параллельном режиме с другими автомобилями. Кроме того, он также состоит из некоторых функций что делает его достаточно удобным. У него 18-дюймовые легкосплавные диски, потоковое аудио, подогрев сидений и Настройка телефона Bluetooth, которая наилучшим образом помогает водителю. Среди всего этого, система голосового управления лучшая.

Что касается производительности, он оснащен 2,0-литровым турбодизелем, который подходит для 120 кВт/340 Нм. Он оснащен механической и автоматической коробкой передач, известной как фордовская. шестиступенчатая система двойного сцепления с переключением под нагрузкой. Характеристики двигателя проходят все Евро 4 правила с легкостью.

Те, кто предпочитает стильный, но маленький автомобиль от превосходного автомобильного гиганта, могут выбрать его. Третье поколение этой модели обладает всеми дополнительными функциями, делающими ее предпочтительной для среднего класса. любители дальних автомобилей. Он также конкурирует с различными стабильными игроками, такими как Golf, Mazda3, Cruze, и другие из того же сегмента. Разумно инвестировать номинал для такого автомобиля из известный бренд.

. Датчик положения коленчатого вала. Датчик положения распредвала.

Предохранитель	Номинальный ток	Цепи
F7	40A**	-9003 Программируемый клапан системы стабилизации.
F8	30A**	Электронный клапан программы стабилизации.
F9	30A**	Обогрев заднего стекла.
F10	40A**	Двигатель вентилятора отопителя.
F11	30A**	Модуль старт-стоп.
F12	30A**	Системы управления двигателем, реле рециркуляции отработавших газов.
F13	30A**	Реле стартера.
F14	25A**	Задний электрический стеклоподъемник (без блока управления дверью), модуль управления коробкой передач.
F15	25A**	Вентилятор охлаждения — 1,0 л EcoBoost.
F16	—	—
F17	—	—
W18	20A
WINDS		.
F19	5A*	Электронный программный модуль стабилизации.
F20	15A*	Звуковой сигнал.
F21	5A*	Выключатель стоп-сигнала.
F22	15А*	Система контроля батареи.
F23	5A*	Катушки реле, модуль переключателя управления освещением.
F24	5A*	Заднее боковое ветровое стекло с подогревом.
F25	10A*	Наружные зеркала с электроприводом.
F26	15A*	Модуль управления коробкой передач — 2,0 л GDI.
F26	20A*	Модуль управления коробкой передач — 1.0LEcoboost.
F27	15A*	Муфта кондиционера.
F28	—	—
F29	10A*	Стоп-старт для камеры заднего вида, система информации о слепых зонах.
F30	—	—
F31	—	—
F33	15A*	Датчик массового расхода воздуха — 2,0 GDI. Катушки зажигания — 1,0 л EcoBoost.
F34	10A*	Работа водяного насоса. Переменные клапаны. Клапан продувки адсорбера.
F35	10A*	Датчик положения коленчатого вала. Универсальный кислородный датчик отработавших газов с подогревом. Клапан продувки адсорбера.
F36	5A*	Активная заслонка решетки.
F37	15A*	Дневные ходовые огни. Модуль управления фарами
F38	15A*	Переключатель управления коробкой передач.
F39	—	—
F40	5A*	Рулевое управление с электроусилителем.
F41	20A*	Питание блока управления кузовом KL15.
F42	15A*	Стеклоочиститель заднего стекла.
F43	15A*	Адаптивные фары.
F44	—	—
F45	—	—
F46	25A.
F47	7,5A*	Наружные зеркала с подогревом.
F48	—	—
R1	Микрореле	Вентилятор интеркулера.
R2	Микрореле	Звуковой сигнал.
R3	Микрореле	Обогрев ветрового стекла (частично обогреваемый).
R4	—	—
R5	Микрореле	Задний стеклоочиститель.
R6	—	—
R7	—	—
9003 Реле питания 3 6 R	037	Задержка питания аксессуаров.
R9	—	—
R10	Мини-реле	Реле стартера.
R11	Микрореле	Муфта кондиционера.
R12	Реле питания	Реле вентилятора системы охлаждения.
R13	Мини-реле	Двигатель вентилятора.
R14	Мини-реле	Модуль управления силовым агрегатом.
R15	Реле питания	Обогреватель заднего стекла.
R16	Силовое реле	Зажигание.

.

Предохранитель
F57	—	—
F58	—	—
F59	5A	Питание пассивной противоугонной системы.
F60	10A	Лампы освещения салона, блок переключателей двери водителя, перчаточный ящик, фоновое освещение, люк с электроприводом.
F61	20A	Прикуриватель, задняя розетка.
F62	—	—
F63	—	—
F64	—	—
F65	10A	Замок крышки багажника.
F66	20A	Замок двери водителя, двойной замок.
F67	7.5A	Информационно-развлекательный дисплей. Спутниковая система навигации. Bluetooth-соединение для голосового управления телефоном.
F68	—	—
F69	5A	Комбинация приборов.
F70	20А	Центральный замок.
F71	7.5A	Кондиционер.
F72	7.5A	Модуль управления на рулевом колесе.
F73	7,5А	Аккумуляторная звуковая сигнализация (сигнализация). Система бортовой диагностики.
F74	15A	Дальний свет.
F75	15A	Передние противотуманные фары.
F76	10А	Фонарь заднего хода.
F77	20А	Насос омывателя.
F78	5A	Выключатель зажигания или кнопка запуска.
F79	15A	Аудиосистема, кнопки аварийной сигнализации и блокировки дверей.
F80	20A	Люк с электроприводом.
F81	5A	Радиочастотный приемник.
F82	20A	Масса насоса омывателя.
F83	20A	Масса центрального замка.
F84	20A	Масса разблокировки двери водителя и двойной блокировки.
F85	7,5 А	Контроль качества напряжения (KL15). Модуль отопителя кондиционера с ручным управлением. Дополнительный обогреватель. Камера переднего обзора. Радио. Модуль люка.
F86	10A	Система безопасности. Модуль отопителя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира.
F87	15A	Рулевое колесо с подогревом.
F88	—	—
F89	—	—

Fuse	Ampere rating	Circuits
F1	5A*	Реле зажигания.
F2	—	—
F3	5A*	Дверные ручки автомобилей без ключа.
F4	25A*	Дверной модуль (левый передний) (электростеклоподъемники, центральный замок, электроскладывание зеркал, подогрев наружных зеркал).
F5	25A*	Дверной модуль (правый передний) (электростеклоподъемники, центральный замок, электроскладывающиеся зеркала, обогрев наружных зеркал).
F6	25A*	Дверной модуль (левый задний) (электростеклоподъемники).
F7	25A*	Дверной модуль (правый задний) (электростеклоподъемники).
F8	—	—
F9	25A*	Сиденье водителя с электроприводом.
F10	25A*	Усилитель цифровой обработки сигналов.
F11	5А*	Клавиатурный переключатель.
F12	—	—
F13	—	—
F14	—	—
F15	—	—
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	—	—
F21	—	—
F22	—	—
F23	—	—
F24	—	—
F25	—	—
F26	—	—
F27	—	—
F28	—	—
F29	5A*	Камера заднего вида без модуля старт-стоп.
F30	5A*	Модуль помощи при парковке.
F31	—	—
F32	—	—
F33	—	—
F34	15A*	Heated driver’s seat.
F35	15A*	Сиденье переднего пассажира с подогревом.
F36	—	—
F37	—	—
F38	—	—
F39	—	—
F40	—	—
F41	—	—
F42	—	—
F43	—	—
F44	—	—
F45	—	—
F46	—	—
R1	Силовое реле	Выключатель зажигания. Рубрики Авто Ремонт Своими руками Авто советы Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
