Снятие обшивки передней двери Ford Focus 2
Снятие обшивки передней двери Форд Фокус 2
Демонтаж обшивки передних дверей может понадобиться в самых разнообразных ситуациях. Например, для ремонта замочных механизмов, регулировки стеклоподъемников, замены стекла, установки шумоизоляции, устранения повреждений двери или при обнаружении коррозии, трещин металла. Чтобы ни послужило причиной разборки двери, все работы следует выполнять максимально аккуратно и осторожно, стараясь не повредить обшивочный пластик, проводку, крепления.
Из инструментов понадобятся только отвертки, пластиковая «лопатка», с помощью которой можно будет поддеть пластиковые накладки и панельки без риска оцарапать их поверхности, ключ TORX T25. Также следует заранее позаботиться о чистых поверхностях, на которые можно будет складывать детали и комплектующие, стекло. Кстати, если не требуется замена стекла, его можно закрепить к дверной раме малярным скотчем.
Отдельно следует отметить, что при любых ремонтных и профилактических следует применять только оригинальные запчасти.
Китайские аналоги, которые буквально заполонили российский рынок, зачастую нуждаются в дополнительной обработке, подточке, подгонке. Это, в свою очередь, требует привлечения лишних временных и материальных ресурсов, а иногда и помощи высококвалифицированных специалистов. Чтобы сделать ремонт более экономичным, можно купить бу запчасти для Форд Фокус 2 на нашем сайте. Они ничем не уступают более дорогостоящим новым и полностью пригодны для повторного использования.
Как снять обшивку двери Форд Фокус 2?
Процесс снятия обшивки дверей на Форд Фокус предполагает следующую последовательность действий:
- Демонтаж защитной сетки динамика-«пищалки». Для этого нужно ее легка поддеть и аккуратно потянуть на себя, снимая с двух точечных защелок. После этого ключом откручивается крепления самого динамика.
- Далее следует снять уплотнитель. Делать это следует очень осторожно, стараясь не повредить как сам уплотнитель, так и скобки, которые к тому же могут запросто потеряться.
- После можно приступать к подлокотнику. В зазор нужно продеть отвертку или пластиковую «лопатку», слегка поднажать и потянуть нижнюю часть подлокотника на себя, снимая его с защелок.
- Под верхней частью подлокотника обнаружатся крепежные болты, отвечающие за фиксацию обшивки. Их нужно открутить, после чего, придерживая жгут проводов, отсоединить колодку от разъема блока управления стеклоподъемниками.
- Поддевая отверткой или «лопаткой» окантовку ручки, тянем ее немного на себя, а потом вправо, снимая с защелок.
- Затем можно приступать к непосредственному снятию обшивки. Поддевая отверткой или «лопаткой» пластик, его следует аккуратно тянуть на себя, стараясь не сорвать пистоны. В случаях, если пистоны остались в металле, не стоит отчаиваться – они с легкостью достаются с помощью плоскогубцев.
Немного терпения и аккуратности обеспечат беспрепятственное снятие обшивки без привлечения сторонней помощи. Сбор двери выполняется в точной обратной последовательности.
Вы можете купить бу запчасти для своей машины у нас на сайте
Если вам необходимы качественные бу запчасти Форд Фокус 2 по доступным ценам, обращайтесь в компанию «ВсеНаРазборку». Мы предоставляем наиболее комфортные условия взаимодействия всем категориям клиентов:
- Адекватные цены;
- Оплата наличными и по безналу;
- Оперативная обработка заявок;
- Официальные гарантии на все представленные наименования;
- Профессиональная помощь при выборе комплектующих;
- Доставка по городу и регионам РФ.
Мы реализуем оригинальные и качественные запчасти бу на форд в Москве недорого, без переплат и наценок, оптом и в розницу, гарантируя их 100% пригодность для дальнейшей эксплуатации.
Как снять обшивку двери форд фокус 1, 2, 3 » АвтоНоватор
За время эксплуатации автомобиля водители нередко сталкиваются с необходимостью разбора дверей и снятия с них обшивки. Подобные работы могут проводиться по разным причинам — начиная ремонтом вышедших из строя деталей и заканчивая тюнингом салона.
Несмотря на причины, по котрым нужно снять обшивку с Форд Фокус, необходимо знать, как именно выполняется такая процедура, чтобы не допустить ошибок.
Содержание
1 Зачем проводят демонтаж обшивки двери
2 Демонтаж на автомобилях Форд Фокус 1, 2 и 3: особенности и различия
3 Инструменты для снятия
4 Как снять дверную обшивку с автомобиля Форд Фокус 1
4.1 Передняя дверь
4.1.1 Видео: демонтаж обшивки передней двери
4.2 Задняя дверь
4.2.1 Видео: демонтаж обшивки задней двери
5 Снятие дверной обшивки с авто 2 модификации
5.1 Передняя дверь
5.1.1 Видео: демонтаж обшивки передней двери
5.2 Задняя дверь
5.2.1 Видео: снятие обшивки задней двери
6 Снятие с Форд Фокус 3
6.1 Передняя дверь
6.
1.1 Видео: снятие обшивки передней двери
6.2 Задняя дверь
6.2.1 Видео: снятие обшивки с задней двери
Зачем проводят демонтаж обшивки двери
Автовладельцы за время эксплуатации транспортного средства могут столкнуться с необходимостью демонтажа обшивки дверей. Подобные работы выполняются в следующих случаях:
- поломка стеклоподъёмников или центрального замка. Ремонт таких элементов требует обязательного демонтажа обшивки двери: без этого выполнить необходимые работы будет невозможно;
- установка акустических колонов или любых других гаджетов, размещаемых в боковых поверхностях дверей;
- процедуры по шумо — и виброизоляции, укладка утеплителя или уплотнителя.
В холодное время года обшивка с дверей снимается крайне аккуратно и осторожно. Под воздействием низких температур пластик становится хрупким, из-за чего его очень легко сломать или повредить. Самыми уязвимыми считаются мелкие детали — защёлки, крепежи и клипсы.
Демонтаж на автомобилях Форд Фокус 1, 2 и 3: особенности и различия
Снятие дверной обшивки с автомобилей Форд Фокус 1, 2 или 3 — процедура, выполнение которой отличается в зависимости от конкретной модели автомобиля. Основным различием являются конструктивные особенности дверей машин, расположение креплений и способы их снятия. На всех моделях Форд Фокус пластиковые накладки, закрывающие дверную обшивку, крепятся на специальных фиксаторах, снятие которых требует предельной аккуратности и осторожности. Более подробно процессы демонтажа на трёх моделях автомобиля Форд Фокус рассмотрены ниже.
Инструменты для снятия
Для демонтажа с двери пластика понадобится следующий набор инструментов:
- насадки по типу Torx;
- пластиковая линейка либо специальные пластиковые лопатки;
- металлическая линейка;
- набор плоских тонких отвёрток.
Если разбор обшивки двери подразумевает под собой замену отдельных узлов, деталей или элементов, то нужно заранее их приобрести. Прежде чем приступать к снятию, желательно отключить питание автомобиля, сняв «минус» с аккумуляторной батареи — это делается во избежание короткого замыкания и возможных проблем с электрической сетью.
Как снять дверную обшивку с автомобиля Форд Фокус 1
Обшивка дверей салона демонтируется крайне осторожно и аккуратно, поскольку крепится она на пластиковых защёлках, которые легко ломаются. При этом в своих гнёздах они сидят крепко, так что придётся приложить немало сил. Чтобы не сломать хрупкие детали, необходимо точно знать их расположение — в таком случае разбор дверей будет очень простым. За ней скрыта шумоизоляция, прикреплённая к металлу двери. Отклеивается она очень просто, без приложения каких-либо усилий. После проведения всех манипуляций изоляция возвращается на место.
Передняя дверь
- В специальные отверстия, расположенные на дверной ручке, вставляется отвёртка или любой другой подходящий инструмент, который затем проворачивается. Это позволит снять с ручки крышку.
Снятие накладки с ручки передней двери
- Ручка, которой открывается дверь, крепится двумя винтами — их необходимо выкрутить из гнёзд.
Расположение болтов, выкручивание которых позволит снять дверную ручку
- Снимается защитный колпачок, под которым располагается винт — его тоже нужно выкрутить. После этого снимается гнездо ручки блокировки двери.
За колпачком находится винт, который необходимо выкрутить
- Разводится электрическая цепь, после чего вынимается гнездо блокировки дверной защёлки.
- Аккуратно расслабляются зажимы и убирается жёлоб, при помощи которого крепится стекло.
Расслабление зажимов позволяет вытащить стекло из двери
- Болты, на которых крепятся панели обшивки двери, выкручиваются.
Обшивка крепится на болтах, которые необходимо выкрутить
- Отделочная панель поворачивается вверх и снимается.
Отделочная панель проворачивается наверх и снимается
- Монтаж дверной обшивки осуществляется в обратном порядке.
Это позволит снять с ручки крышку.
Видео: демонтаж обшивки передней двери
Задняя дверь
- Снимается крышка дверной ручки путём её выкручивания из специального гнезда отвёрткой или любым другим инструментом.
Отвёрткой снимается крышка ручки двери
- Выкручиваются два болта.
Выкручиваются указанные болты
- За колпачком располагается винт, который необходимо выкрутить. После того гнездо блокировки дверной защёлки приподнимается и вынимается. За колпачком находится винт, выкручивание которого позволяет разобрать гнездо блокировки двери
- Если автомобиль оснащён электростеклоподъёмником, то отсоединяют электрическую защёлку и снимают ручку блокировки. В случае с механическими подъёмниками стёкол ручка регулятора снимается обычным куском проволоки.
Демонтаж стеклоподъёмника на механическом и электрическом приводе
- Отделочная панель окна, расположенная с внутренней стороны, аккуратно вынимается.
Демонтаж оконной отделочной панели
- Отвёрткой выкручиваются болты отделочной панели.
Снятие отделочной панели посредством выкручивания болтов
- Обшивка двери поворачивается вверх и снимается.
Дверная обшивка аккуратно проворачивается и снимается со своего места
- Установка обшивки производится в обратном порядке.
Видео: демонтаж обшивки задней двери
Снятие дверной обшивки с авто 2 модификации
Передняя дверь
- Полностью опускается стекло в двери и снимается с динамика «пищалки» защитная сетка.
Опускается стекло и снимается защитная «решётка» с динамика
- Сетка крепится на защёлках-фиксаторах, поэтому для снятия достаточно её слегка потянуть на себя.
Для снятия сетки её необходимо потянуть на себя
- Винты крепления откручиваются при помощи ключа TORX T25.
Откручиваются винты крепления
- С дверей снимаются уплотнители. Делается это очень аккуратно — так, чтобы скобы остались целыми.
Демонтаж уплотнителей проводится очень аккуратно — так, чтобы не повредить скобы
- Треугольник пищалки снимается для сохранения скоб.
- В щель подлокотника вставляется плоская отвёртка. Она поднимается, в то время как нижняя часть подлокотника уводится на себя.
- В щель подлокотника вставляется отвёртка
- Отошедший пластик тянется на себя
- Подлокотник полностью снимается
- Болты крепления обшивки выкручиваются головкой на «8».
- Расположение винтов крепления
- Головой на «8» откручиваются все болты крепления
- Расположение болтов крепления
- На передней двери отключаются все разъёмы.
Все разъёмы на передней двери должны быть отключены

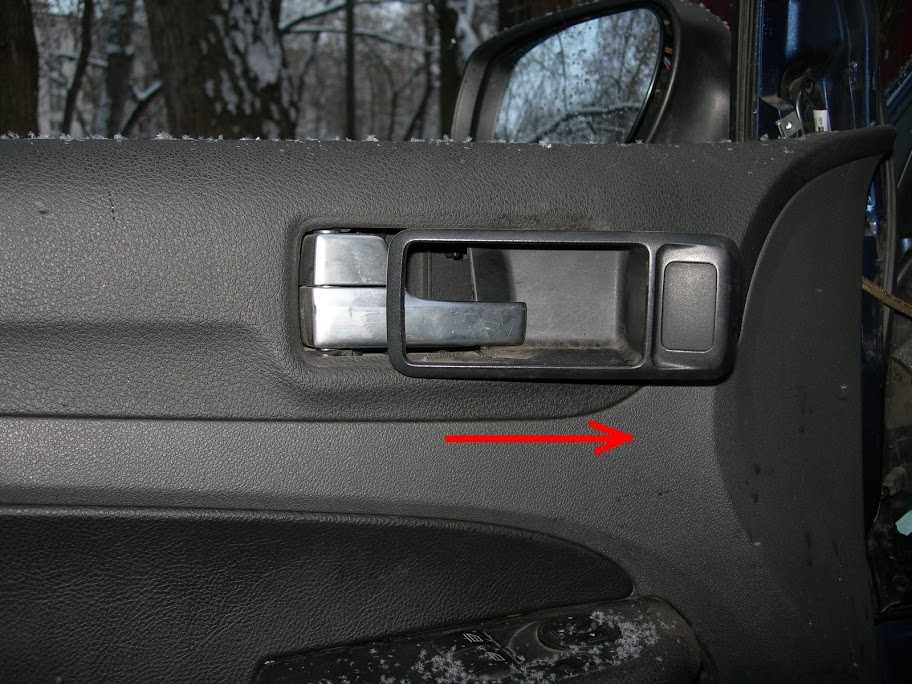

- Кромка ручки двери аккуратно поднимается и вытягивается на себя до тех пор, пока полностью не отцепится.
- Плоской отвёрткой аккуратно поддевается кромка ручки
- Пластик тянется в сторону до тех пор, пока не отцепится от крепежей
- Ручку можно аккуратно снимать
- Обшивка двери за образовавшиеся отверстия аккуратно вытягивается до тех пор, пока не отойдёт её угол. Пистоны при этом будут выходить из зацепов с характерными щелчками.
За образовавшиеся отверстия обшивка тянется на себя

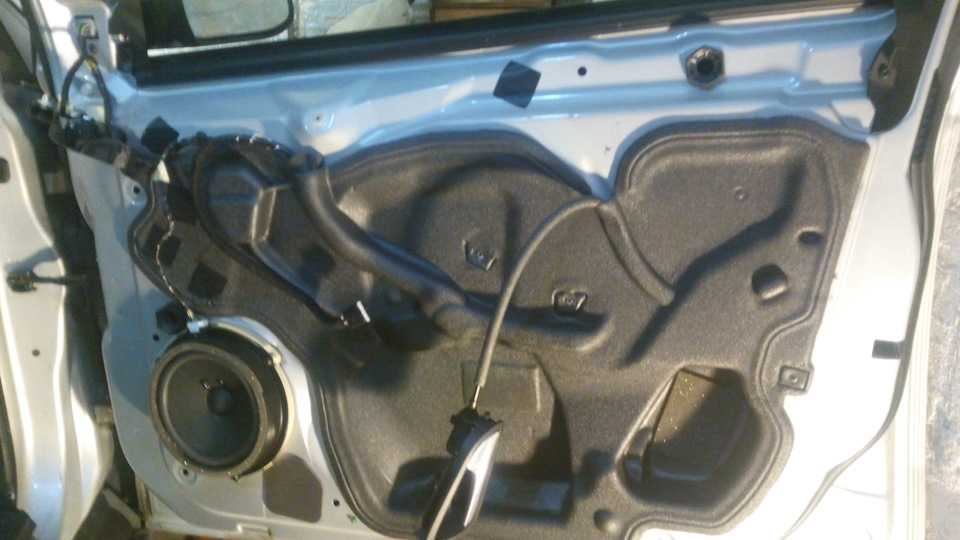

Вытягивание обшивки в сторону позволяет полностью её снять
- Плоскогубцами вынимаются пистоны, оставшиеся в корпусе.
В корпусе двери могут остаться пистоны, которые вынимаются плоскогубцами
- Поломанные пистоны всегда можно заменить на новые — в автомобильных магазинах они продаются в широком ассортименте.
Сломанные пистоны всегда можно заменить на новые
Видео: демонтаж обшивки передней двери
Задняя дверь
- Между розеткой и ручкой стеклоподъёмника вставляется проволока, конец которой загнут в форме крючка.
Между розеткой и ручкой вставляется проволока с крючком
- Пружинный фиксатор вынимается при помощи крючка, затем снимается ручка стеклоподъёмника.
Пружинный фиксатор освобождается проволокой, после чего снимается ручка
- На подлокотнике задней двери находится декоративная накладка, которая поддевается плоской отвёрткой.
Декоративную накладку снимают плоской отвёрткой
- Накладка отсоединяется от фиксаторов и снимается.
Накладка отсоединяется от фиксаторов и снимается
- Подлокотник крепится к дверной панели при помощи двух саморезов, которые выкручиваются головкой на «8».
Откручиваются два самореза, крепящие подлокотник, и снимается сама деталь
- Декоративная накладка внутренней дверной ручки поддевается отвёрткой.
Отвёрткой поддевается и снимается накладка дверной ручки
- Накладка снимается после отжатия рычага ручки и освобождения фиксаторов.
Для снятия накладки необходимо отжать фиксаторы
- Обивку можно отделить от внутренней дверной панели, потянув её за край. Она крепится при помощи семи пистонов.
Обивка крепится семью пистонами, отжатие которых позволяет её снять
- Снимается дверная обшивка.
Снимается обшивка двери
- Монтаж обшивки производится в обратном порядке.
Видео: снятие обшивки задней двери
Снятие с Форд Фокус 3
Передняя дверь

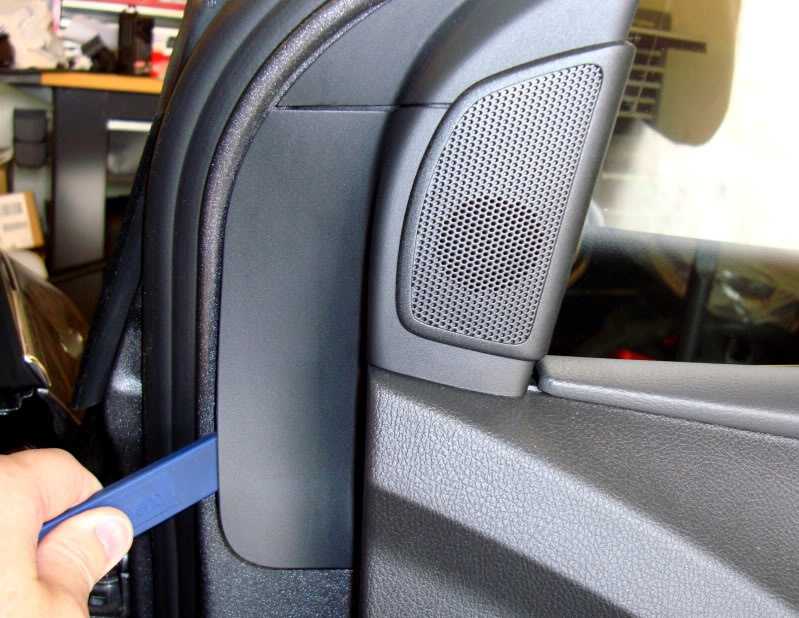

- Уголок аккуратно поддевается плоской пластиной или линейкой.
При помощи пластиковой линейки снимается уголок обшивки
- С дверной ручки снимается панель.
С дверной ручки снимается пластиковая панель
- Выкручиваются два болта.
Отмеченные болты выкручиваются из гнёзд
- С боковой части снимается пластиковая заглушка и выкручивается расположенный за ней болт.
Снимается пластиковая заглушка и выкручивается находящийся за ней болт
- Снимается отражатель — за ним располагается ещё один болтик, который также необходимы открутить.
За отражателем находится ещё один болт, который необходимо выкрутить
- Заглушка вынимается путём нажатия на одну её сторону.
Заглушка вынимается путём нажатия на красную точку
- Вся обшивка двери крепится на шести клипсах.
Дверная обшивка крепится на шести клипсах
- В двери находятся все технологические отверстия, расположенные строго под клипсами.
Под клипсами располагаются технологические отверстия двери
- Разобранную обшивку можно снимать. Если процедуру выполнить правильно, то детали не повредятся и останутся целыми.
Если процедуру выполнить правильно, то детали не повредятся и останутся целыми.Видео: снятие обшивки передней двери
Задняя дверь
- Снимается ручка стеклоподъёмника: она крепится при помощи защёлки, поэтому достаточно аккуратно её поддеть и потянуть на себя.
Ручка крепится на защёлке, поэтому снять её легко
- За дверной ручкой находятся два шурупа, которые необходимо открутить. Сделать это можно только после того, как сама ручка будет снята.
Для снятия ручки необходимо выкрутить оба болта
За обшивкой ручки находятся два шурупа
- С ручек дверей снимаются пластиковые заглушки, после чего выкручиваются шурупы.
Для снятия ручек и обшивки необходимо выкрутить винты, скрытые за заглушками
За пластиковыми заглушками скрываются болты
- Остаётся аккуратно потянуть за обшивку и снять её с двери.
Видео: снятие обшивки с задней двери
Знание о том, как правильно снять и установить дверную обшивку, может помочь автовладельцу не только во время выполнения ремонтных работ, но и при проведении тюнинга салона автомобиля.
- Автор: Михаил Рассветный
- Распечатать
Добрый день. Меня зовут Михаил.
Оцените статью:
(2 голоса, среднее: 3 из 5)
Поделитесь с друзьями!
Adblock
detector
Как снять обшивку двери на Ford Focus MK2 — C-Max
Сделай сам
| |||
 org/BreadcrumbList»>Форд Фокус — Видеоурок Модель: Форд Фокус Фокус 2, МК 2 — Годы 2004-2011 В сегодняшнем видеоуроке мы увидим, как снять панель передней двери на Ford Focus второй серии, а также на C-Max. Сначала открываем переднюю дверцу и начинаем со снятия треугольной пластиковой крышки динамика; после чего снимаем подлокотник и панель управления стеклоподъемниками, подпирая бока и отсоединяя электрический разъем. В этот момент мы откручиваем винты, которые мы находим ниже, с помощью торцевого ключа; поддеваем бока панели, чтобы отцепить и снять ее, отсоединив трос ручки, которую находим сзади! Опубликовано 19 ноября 2021  youtube.com/embed/COxnU9h0KIU» frameborder=»0″ allowfullscreen=»»> | Как снять руль Audi A3Как снять руль Audi A3? Давайте посмотрим в этом видео, как продолжить удаление. Перед тем, как разобрать подушку безопасности на руле, разбираем хомуты аккумуляторной батареи; вставляем ключи для разборки в прорези на задней части руля и разблокируем подушку безопасности. После освобождения подушки безопасности: отсоедините клеммы питания и снимите ее с рулевого колеса. Откручиваем большой центральный штифт и снимаем руль со ствола. Для обратной сборки: вставляем руль в рулевую трубу и накручиваем гайку, затем, подсоединяем хомут питания подушки безопасности и руками нажимаем на руль (закручиваем стопорные штифты. Смотрите видео! by ScegliAuto Еще видео
|
| 2012 Дверная панель Focus | Подденьте круглую крышку винта | Винтовая крышка снята |
| Это
учебник по обслуживанию автомобилей был специально написан, чтобы помочь
владельцы третьего поколения MK III (2011, 2012, 2013 и 2014) Ford
Седан Focus или хэтчбек при снятии внутренних дверных панелей в
для того, чтобы обновить динамик OEM, добавить звукоизоляционный материал,
замените электродвигатель стеклоподъемника или почините неисправный электрический выключатель. Владельцы других подобных автомобилей Ford, построенных на базе Global C (C1). компактная автомобильная платформа, такая как C-Max, Escape, Kuga и Transit Connect также может найти полезными эти инструкции «Сделай сам». Инструменты, необходимые для этого
Процедура включает небольшую отвертку с плоской головкой, Звездообразная насадка Torx T-25 отвертка и плоская отвертка стандартного размера или пластиковая автомобильная накладка инструмент для снятия панели . Чтобы снять динамик, вам понадобится отвертка Torx T-25, головка 5,5 мм (или 6 мм все еще работает) и трещотка с приводом 1/4″. | ||
| | ||
| Снять винт дверной ручки | Винт со звездочкой Torx T-25 | Винтовая крышка — внешний край |
| Первый шаг
аккуратно подденьте круглую пластиковую заглушку, расположенную за дверцей
открывалка с помощью маленькой плоской отвертки. Удалите винт за механизмом открывания двери. рукоятку, повернув ее против часовой стрелки звездообразной насадкой Torx T25. отвертка. Отложите крышку и отвинтите в сейфе место. | ||
| Подденьте резиновую крышку | Снимите винт Torx T-25 | Винт внешнего края удален |
Затем перейдите к
внешний край дверной панели и подденьте панель отделки виниловой резиной возле
сверху маленькой плоской отверткой. Открутите винт за крышкой с помощью Torx. отверткой T25, повернув ее против часовой стрелки. Отложите винт в безопасное место. | ||
| Отделка панели переключателя Pry Off | Пластиковый крюк сзади | Поднимите панель переключателей сзади |
| Затем перейдите к
передний край пластиковой накладки сбоку подлокотника. Аккуратно подденьте переднюю часть накладки. кусок с помощью небольшой плоской отвертки и аккуратно потяните его со стороны подлокотник. Будьте осторожны, отрывая задний край панели отделки, так как на этой стороне есть пластиковый крючок. | ||
| Панель переключателей подлокотника | Разъем переключателя стеклоподъемника | Нажмите кнопку релиза |
Затем подденьте
задний край пластиковой панели переключателей внутри подлокотника. Спереди есть пластиковый фиксатор панели переключателей, поэтому не поддевайте передний край, чтобы не сломать его. Осторожно поднимите заднюю часть электрического панель переключателей и снимите ее с подлокотника. Нажмите кнопку разблокировки на электрическом разъем и вытащите вилку прямо из розетки. | ||
| Панель переключателей отключена | Открытые винты подлокотника | Снимите верхний Torx T-25 |
| Установите переключатель
панель в безопасном месте вместе с другими деталями отделки и винтами. После снятия панели переключателей вы см. последние два винта, которые необходимо удалить. Удалите два винта за подлокотником, поворачивая их против часовой стрелки с помощью Torx T-25 9отвертка 0089. | ||
| Снимите 2-й винт T25 | Панель твитера Pry Off | Панель паруса удалена |
Установите два винта
в сторону в безопасном месте. Затем перейдите к верхнем внутреннем углу дверной панели и осторожно подденьте парусную панель, которая содержит высокочастотный динамик с отверткой с плоской головкой или инструментом для отделки панели. Панель паруса удерживается на месте несколькими фрикционными застежками. | ||
| Нажмите кнопку релиза | Динамик твитера отключен | Облицовочные панели и винты |
| Пресс-релиз
защелку на вилке питания и потяните за электрический разъем высокочастотного динамика.
прямо из розетки. Установить динамик твитера и панель паруса в сборе с другими деталями. Вы должны были удалить в общей сложности 4 пластиковых накладки и 4 винта. | ||
| ||

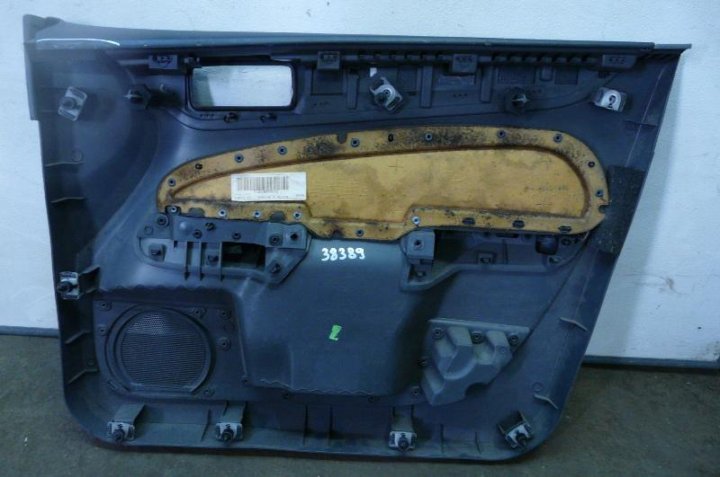

| Снять нижнюю панель | Выдвижные белые заклепки | Подъемная панель вне рамы |
Вниз
края дверной панели и сильно потяните ее на себя, чтобы высвободить
белые пластиковые заклепки с фрикционными заклепками. Возможно, вам придется вставить плоскую отвертку или инструмент для отделки панели, чтобы начать выдвигать фрикционные застежки. Продолжить вытягивая крепления по всему дну и бокам панели. Аккуратно поднимите и снимите пластиковую дверную панель. металлическая дверная коробка. | ||
| Светло-серая вилка питания | Нажмите кнопку разблокировки — отсоедините | Трос ручки открывания двери |
| Угол верхней части
панель двери на себя, поддерживая дно своей
бедра. Нажмите защелку на светло-серого электрического разъема и вытащите его прямо из розетки. | ||
| Оттяните пластиковый зажим | Поднимите механизм с кронштейна | Дверная панель снята |
Отсоедините дверь
Тросовый механизм ручки открывания, осторожно потянув маленький черный пластик
справиться. Подъемник пластиковый прямоугольный коробчатый конец троса открывания двери из кронштейна. Теперь вы можете отделить панель двери от рамку и отложите ее в надежном месте. | ||
| Металлическая дверная рама | Дверной динамик OEM | Снимите винт Torx T-25 |
| Для снятия двери
динамик, сначала выньте винт Torx T-25 с одной стороны, повернув его
против часовой стрелки. Затем удалите шестнадцатеричный винт с головкой с другой стороны с помощью 5,5 мм гнезда и ключа с храповым механизмом. Если у вас нет гнезда 5,5 мм, вы также можете использовать немного больше Плоскогубцы с головкой на 6 мм или острогубцы. | ||
| Удалите винт 5,5 мм | Отсоедините штекер динамика | Удалить штатный динамик |
Пресс-релиз
кнопку на разъеме питания и вытащите вилку прямо из верхней части
динамик. Вытащите старый динамик дверной коробки. Динамики в передних дверях можно заменить на 6 1/2 дюйма (6,5 дюйма), 6 3/4 дюйма (6,75 дюйма) и 5 1/4 дюйма (5,25 дюйма) для вторичного рынка. Я бы порекомендовал купить новый послепродажные динамики от Crutchfield, поскольку они обычно включают в себя любой необходимый электрический разъем. адаптеры и монтажные кронштейны. Пожалуйста, проверьте размеры динамиков OEM и совместимые замены, прежде чем заказывать что-либо. Чтобы уменьшить дорожный шум, сделайте ваши новые динамики звук лучше, нанесите немного Dynamat Sound Шумоглушитель к металлической дверной раме. Это перестанет стучать и вибрация при увеличении громкости. | ||
| Фиксирующая панель рядом с рамой | Вставьте кабель в кронштейн | Snap In To Place |
Для замены двери
панели, сначала держите ее возле рамы и поддерживайте низ бедрами. Затем аккуратно вставьте пластиковую деталь на конце троса открывания двери обратно в кронштейн на дверной панели. Вставьте деталь в скобу, пока она не надежно фиксируется на месте. | ||
| Втычной электрический разъем | Выдвижной разъем панели переключателей | Подвесная панель на дверной раме |
| Светло-серый толкатель
снова вставьте вилку в розетку, расположенную в верхней части дверной рамы. Потяните электрический разъем для переключателя панель наружу через отверстие в подлокотнике. Повесьте верхний край дверной панели на металлическая кромка на дверной раме. | ||
| Line Up White Pop Rivets | Нажимные фрикционные застежки В | Замените 2 винта подлокотника |
Белая линия
пластиковые фрикционные заклепки на задней части дверной панели с
соответствующие им отверстия в металлической дверной раме. Плотно постучите по низу и бокам двери панель, чтобы вставить фрикционные застежки. Затяните два винта за подлокотником, поворачивая их по часовой стрелке с помощью отвертки Torx T25. | ||
| Заглушка панели переключателя Push In | Выступ первой вставки спереди | Аккуратно опустите панель переключателей |
| Толкать электрический
разъем прямо в гнездо в нижней части панели переключателей. Вставьте пластиковый язычок в передней части сначала вставьте панель в подлокотник, а затем осторожно нажмите на заднюю часть часть. | ||
| Вставная панель переключателей | Отделка панели переключателей Line Up | Первый вставной крюк сзади |
Убедитесь, что
панель переключателей полностью прилегает к подлокотнику. Выровняйте деталь отделки, которая идет вдоль внешней край подлокотника. Сначала вставьте пластиковый крючок сзади отделку, а затем защелкните фрикционные застежки посередине и фронт. | ||
| Аккуратно защелкните накладку | Затянуть винт дверной ручки | Нажимная винтовая крышка |
| Вставьте винт
за ручкой открывания двери и затяните ее, повернув по часовой стрелке с
отвертка Torx T25. Нажмите небольшая круглая черная пластиковая заглушка на месте. | ||
| Затяните винт внешней кромки | Вставьте резиновую крышку винта | Подключаемый высокочастотный динамик |
Выйти наружу
край дверной панели и вставьте меньший черный винт Torx T25. | ||
