Предохранители Форд Фокус 3, 2010
12.08.2015
Ford Focus третьего поколения был представлен в начале 2010 года, а в России запущен в производство в 2011 году в трёх типах кузова: седан, хэтчбек и универсал. Автомобиль построен на модернизированной платформе предшественника. В 2014 году состоялся его рестайлинг. В данном материале мы подробно разберем схемы предохранителей Форд Фокус третьего поколения 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска в кузове CB8.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне и багажнике
Салонный блок находится со стороны пассажира под панелью приборов. Он закрыт пластиковой крышкой.
Багажный блок находится за крышкой с левой стороны.
Для доступа необходимо снять крышку.

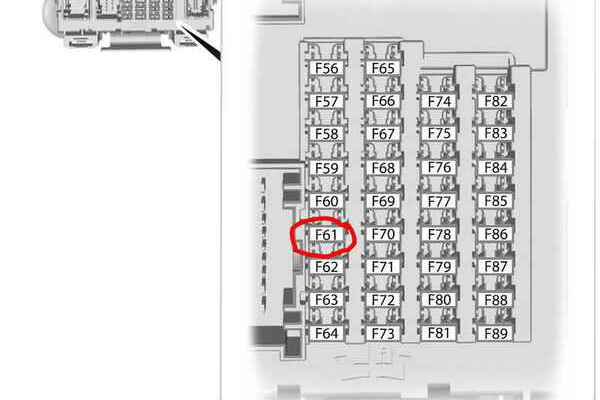

| Схема предохранителей салонного и багажного блока Фокус 3 | ||
|---|---|---|
| салон | ||
| багажник | ||
| № | Ток, А | Расшифровка |
| 1 | — | не используется |
| 2 | 10 | Кнопка запуска двигателя |
| 3 | 5 | Дистанционное открывание дверей |
| 4 | 25 | Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала |
| 5 | 25 | Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала |
| 6 | 25 | Электрические стеклоподъемники (левая задняя дверь)* |
| 7 | 25 | Электрические стеклоподъемники (правая задняя дверь)* |
| 8 | 10 | Система сигнализации |
| 9 | 25 | Электрическая регулировка положения сиденья водителя* |
| 10-11 | — | Не используется |
| 12 | 10 | Системы кондиционирования воздуха |
| 13 | 5 | Комбинация приборов |
| 14 | 7,5 | Дисплей аудиосистемы* |
| 15 | 15 | Аудиосистема, панель управления аудиосистемой |
| 16-25 | — | Не используется |
| 26 | 40 | Модуль прицепа |
| 27-28 | — | Не используется |
| 29 | 5 | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
| 30 | 5 | Модуль системы помощи при парковке |
| 31 — 33 | — | Не используется |
| 34 | 15 | Обогрев сиденья водителя |
| 35 | 15 | Обогрев сиденья переднего пассажира |
| 36 | — | Не используется |
| 37 | 5 | Люк с электроприводом* |
| 38-45 | — | Не используется |
| 46 | 10 | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
| 56 | 20 | Питание топливного модуля (предохранитель бензонасоса) |
| 57-58 | — | Не используется |
| 59 | 5 | Питание пассивной противоугонной системы (PATS) |
| 60 | 10 | Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка |
| 61 | 20 | Прикуриватель фокус 3, задняя розетка для подключения дополнительного оборудования |
| 62 | 5 | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения* |
| 63 | 10 | Адаптивная система круиз-контроля* |
| 64 | — | Не используется |
| 65 | 10 | Механизм открывания крышки багажного отделения |
| 66 | 20 | Замок двери водителя |
| 67 | 7,5 | Дисплей аудиосистемы |
| 68 | 15 | Замок рулевой колонки |
| 69 | 5 | Панель приборов |
| 70 | 20 | Центральный замок |
| 71 | 10 | Система отопления и кондиционирования |
| 72 | 7,5 | Электроусилитель рулевого управления |
| 73 | 5 | Автономное звуковое устройство, диагностический разъем |
| 74 | 15 | Главный предохранитель фар дальнего света |
| 75 | 15 | Передние противотуманные фары |
| 76 | 10 | Фонари заднего хода |
| 77 | 20 | Насос омывателя фар |
| 78 | 5 | Выключатель (замок) зажигания или кнопка запуска |
| 79 | 15 | Аудиосистема, аварийная сигнализация и кнопка запирания дверей |
| 80 | 20 | Люк с электроприводом* |
| 81 | 5 | Датчик движения в салоне, антенна |
| 82 | 20 | Насос стеклоомывателя |
| 83 | 20 | Центральный замок |
| 84 | 20 | Замок двери водителя |
| 85 | 7,5 | Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона |
| 86 | 10 | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
| 87-89 | — | Не используется |
В моторном отсеке
Монтажный блок расположен в левой части подкапотного пространства, за пластиковой крышкой.
Пример доступа.
| Схема элементов в моторном блоке | ||
|---|---|---|
| № | Ток, А | |
| 7 | 40 | Насос ABS/АБС, насос системы динамической стабилизации (ESP) |
| 8 | 30 | Клапан системы динамической стабилизации (ESP) |
| 9 | 30 | Обогреватель заднего стекла |
| 10 | 40 | Электровентилятор воздухонагнетателя |
| 11 | 30 | Модуль запуска и остановки двигателя |
| 12 | 30 | Электронный блок управления двигателем |
| 13 | 30 | Реле стартера |
| 14 | 40 | Обогрев ветрового стекла, правая сторона |
| 15 | 25 | Блок управления трансмиссией* |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 20 | Вспомогательный отопитель* |
| 18 | 20 | Очистители ветрового стекла |
| 19 | 5 | Модуль ABS/АБС, модуль системы динамической стабилизации (ESP) |
| 20 | 15 | Звуковой сигнал (гудок) |
| 21 | 5 | Выключатель стоп-сигналов |
| 22 | 15 | Система контроля аккумуляторной батареи |
| 23 | 5 | Катушка зажигания, блок управления наружным освещением |
| 24 | 20 | Задняя розетка для подключения дополнительного электрооборудования |
| 25 | 10 | Наружные зеркала заднего вида с электроприводом |
| 26 | 15 | Блок управления трансмиссией |
| 27 | 15 | Муфта компрессора системы кондиционирования |
| 28 | 5 | Адаптивная система круиз-контроля |
| 29 | 20 | Омыватели фар |
| 30 | 5 | Электронный блок управления двигателем |
| 31 | — | Не используется |
| 32 | 10 | Клапан рециркуляции отработанных газов (EGR), привод вихревых заслонок, датчики кислорода в отработанных газах |
| 33 | 10 | Привод заслонок управления каналами впускного коллектора |
| 34 | 10 | Форсунки |
| 35 | 5 | Активные жалюзи радиатора (бензиновый двигатель) |
| 35 | 15 | Активные жалюзи радиатора (дизельный двигатель) |
| 36 | 10 | Электронный блок управления двигателем |
| 37 | — | Не используется |
| 38 | 15 | Электронный блок управления двигателем, блок управления трансмиссией* |
| 39 | 5 | Модуль управления фарами |
| 40 | 5 | Электроусилитель руля |
| 41 | 20 | Блок управления наружным освещением |
| 42 | 15 | Очиститель заднего стекла |
| 43 | 15 | Регулятор наклона фар |
| 44 | 5 | Адаптивная система круиз-контроля |
| 45 | 10 | Обогрев форсунок омывателя ветрового окна |
| 46 | 25 | Электрические стеклоподъемники (передние окна) |
| 47 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 48 | — | Не используется |
Снятие и замена монтажных блоков предохранителей
Необходимый инструмент: плоская отвертка.
Для снятия монтажного блока, расположенного в салоне, выполните следующее.
1. Отцепите провод от «минусовой» клеммы аккумулятора.
2. Сожмите, потяните вниз и снимите два фиксатора крепления защитного кожуха под панелью приборов справа.
3. Снимите защитный кожух.
4. Снимите вещевой ящик в сборе с корпусом (см. тут).
5. Сожмите фиксаторы…
6. отодвиньте фиксирующую скобу
7. …и отсоедините колодку жгута проводов от монтажного блока.
8. Аналогично отсоедините остальные колодки от монтажного блока.
9, Извлеките из корпуса монтажного блока два держателя жгутов проводов.
10. Отожмите два фиксатора крепления монтажного блока…
11. …и снимите монтажный блок с автомобиля.
12. Установите монтажный блок в порядке, обратном снятию.
В связи с большим количеством одиночных проводов, присоединяемых к монтажному блоку, расположенному в моторном отсеке, и потребностью в специальной карте их расположения работу по снятию и установке монтажного блока проводите на специализированной станции технического обслуживания.
| Общая схема расположения электрооборудования Форд Фокус 3 | |
|---|---|
| № | Компонент |
| 1 | ЭБУ АБС |
| 2 | ЭБУ кондиционером |
| 3 | Звуковой сигнал противоугонной системы – в правой части багажного отделения |
| 4 | Блок управления интерфейсом аудиосистемы |
| 5 | АКБ |
| 6 | Диагностический разъем (DLC) |
| 7 | Блок управления конвертером DC/DC |
| 8 | Модуль электрооборудования двери водителя |
| 9 | Модуль электрооборудования левой задней двери |
| 10 | Модуль электрооборудования двери пассажира |
| 11 | Модуль электрооборудования правой задней двери |
| 12 | ЭБУ двигателем (ECM) -за накладкой колесной арки левого колеса |
| 13 | Модуль управления электродвигателем вентилятора системы охлаждения |
| 14 | Модуль управления заслонкой радиатора системы охлаждения |
| 15 | Блок предохранителей /реле, моторный отсек 1 |
| 16 | Блок предохранителей /реле, моторный отсек 2 |
| 17 | Блок предохранителей /реле, приборная панель |
| 18 | Блок предохранителей /реле, багажное отделение – в левой части багажного отделения |
| 19 | Блок управления свечами накаливания — за накладкой колесной арки левого колеса |
| 20 | Блок управления фарами |
| 21 | Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора |
| 22 | Звуковой сигнал |
| 23 | |
| 24 | Модуль управления замком зажигания |
| 25 | Модуль управления интерфейсом комбинации приборов |
| 26 | Модуль управления комбинацией приборов |
| 27 | Модуль управления системы дистанционного управления центральным замком и запуска двигателя |
| 28 | Модуль управления системой слежения за разметкой |

Материалы по теме
Предохранитель ближнего света форд фокус 3 в Рязани
Каталог
DEPPUL корпус блока управления FORD FOCUS III (2011-.
..) Предохранитель ближнего света форд фокус 3
подробнее
BSG 30-922-032_крышка блока предохранителей Ford Focus 08 BASBUG BSG30922032 Предохранитель ближнего света форд фокус 3
подробнее
Стартер Ford Focus II/Focus III/ C-Max/Kuga AMD — AMD арт. AMD.EL579 Предохранитель ближнего света форд фокус 3
подробнее
Предохранитель 30a Ford Fiesta,Focus,Fusion,Mondeo Oe FORD арт. 3818838 ближнего света форд фокус 3
подробнее
Ford Focus 3 11-14 Фары Tube lights черные — Tuning-tec Предохранитель ближнего света форд фокус
подробнее
Провода в/в Ford Focus I двс Duratec (Zetec Roscam, CDDA) 1.6 8V, Fiesta, Fusion 1.3 01- CARGEN Предохранитель ближнего света форд фокус 3
подробнее
Фара левая Ford Focus 3 2015-нв, галоген, черная Фара левая Ford Focus 3 2015-нв, галоген, черная ,
Подробнее
Провода в/в Ford Focus I двс Duratec (Zetec Roscam, CDDA) 1.
6 8V, Fiesta, Fusion 1.3 01- CARGEN Предохранитель ближнего света форд фокус 3
подробнее
Ford Focus III Рестайлинг 2018 г. 1.6 AMT (125 л.с.) с пробегом Предохранитель ближнего света форд фокус 3
949000
подробнее
Предохранитель 30A FORD Fiesta,Focus,Fusion,Mondeo OE ближнего света форд фокус 3
подробнее
Блок предохранителей салонный Ford Focus 3M5T14A073BK Предохранитель ближнего света форд фокус 3
подробнее
AMD / Стартер FORD Focus I 99- 1.4, 1.6/ Focus II 04- 1.4, 1.6/ Focus III 11- 1.6/ Mondeo 07- 1.6/ Fiesta, AMD Предохранитель ближнего света форд фокус 3
подробнее
Насос топливный электрический FOCUS II 1,4 1,6 2,0 04->12 C-MAX 1,6 07->10 Airtex E10811M для Ford C-MAX, Focus II; Mazda 3 — AIRTEX арт.
E10811M Предохранитель ближнего света форд фокус
подробнее
Redpower 61150 для Ford Focus 3 2011-2018 на Android 10.0 Предохранитель ближнего света форд фокус
подробнее
Провода в/в Ford Focus I двс Duratec (Zetec Roscam, CDDA) 1.6 8V, Fiesta, Fusion 1.3 01- SLN.017 Предохранитель ближнего света форд фокус 3
подробнее
Ford Focus III Рестайлинг 2018 г. 1.6 MT (105 л.с.) с пробегом Предохранитель ближнего света форд фокус 3
850000
подробнее
Ford Focus III Рестайлинг 2018 г. 1.6 AMT (105 л.с.) с пробегом Предохранитель ближнего света форд фокус 3
957000
подробнее
Предохранители ближнего света на моем Ford Focus
Эти фары дают возможность обеспечить видимость вашего Ford Focus для водителя, а также для других участников дорожного движения.
Может случиться так, что фары ближнего света вашего Ford Focus перестанут работать внезапно т и это одновременно, сами не зная почему.
Комментарий к культиватору эндивий на заднем плане…
Пожалуйста, включите JavaScript
Комментарий к культиватору эндивий на заднем плане с сои
Будьте бдительны, потому что эта проблема будет оштрафован правоохранительными органами e. Если это произошло с вами, вероятно, перегорели предохранители.
Итак, просто одиночный огонь больше не работает , можно с уверенностью сказать, что это только лампочка , о которой мы говорим, которая больше не работает.
Поэтому вам просто необходимо приобрести его для вашего Ford Focus. Чтобы помочь вам с этой задачей, мы также разработали статью об этом :
- Как выбрать лампочку для моего Ford Focus
Идея этой статьи состоит в том, чтобы помочь вам найти предохранители ближнего света вашего Ford Focus, что дает возможность решить вашу проблему.
Найдите предохранители ближнего света моего Ford Focus
У вас есть несколько вариантов расположения предохранителей ближнего света. Во-первых, имейте при себе руководство пользователя вашего автомобиля.
Посмотрите на резюме, некоторые страницы точно подходят для всех предохранителей вашего XX X. Вы также можете зайти на сайт производителя вашего Ford Focus, чтобы найти руководство пользователя.
Если случайно у вас больше нет этого знаменитого мануала, не беда, в этой ситуации у вас должна быть панель предохранителей , которая находится под приборной панелью. Так же он может быть в бардачке, или под капотом вашего Форд Фокус, в моторном отсеке.
Схема предохранителей фар на вашем Ford Focus
В нижней части панели предохранителей , вы сможете найти полную схему предохранителей вашего Ford Focus . Вы найдете соответствие искомых фар ближнего света, которые решат вашу проблему.
Чтобы поддержать вас в этом, мы также написали статью о предохранителях и обращении с ними, которую вы можете найти здесь:
- Где находится блок предохранителей на Ford Focus
Замените предохранитель ближнего света на моем Ford Focus
Снимите или отвинтите верхнюю часть блока предохранителей, чтобы получить доступ к предохранителям вашего Ford Focus. Снимите старый предохранитель ближнего света, крепко зажав его двумя пальцами или подходящими плоскогубцами и потянув вверх или наружу, он должен работать без проблем.
Будьте осторожны, не применяйте силу, но слегка покачивайте из стороны в сторону, если она сопротивляется вам.
Замените старый предохранитель , установив новый предохранитель в соответствующее место на вашем Ford Focus. Совместите контакты предохранителей и вставьте их в . Аккуратно нажмите, чтобы не повредить предохранитель.
Еще раз проверьте фары вашего Ford Focus , чтобы убедиться, что они работают. Если фары по-прежнему не работают, убедитесь, что предохранитель правильно установлен.
Если когда-либо он уже поджарен, то это потому, что слишком высокая интенсивность вызывает его , поэтому проблема в другом месте, и поэтому вам придется искать решение в другом месте.
Поэтому мы предлагаем вам отправиться в гараж для ремонта вашего Ford Focus , потому что вполне возможно, что с неисправностью будет сложнее справиться.
Будьте осторожны если вы едете без фар , потому что это может вам дорого обойтись. Вы можете потерять 4 балла за права и штраф в размере 135 евро.
Если все же не на стороне предохранителей, из-за которых происходит отказ, также следите за лампочками ближнего света вашего Ford Focus.
Фары Ford Focus: проблемы и проблемы
Задать вопрос
Фары с прерывистым светом
Ford Focus 2003 хэтчбек 150000 миль
Фары
Фары со стороны водителя работают только с перерывами.
Будет работать нормально и перестанет работать без предупреждения, днем или ночью, на ровной или ухабистой дороге…
Stan2 из Ирландии 7 лет назад
ST
Такая же проблема здесь
Форгани. PI
Та же проблема здесь
Выход фары
Ford Focus 2007 Седан 146592 миль
Реле фар
Расположение реле левой передней фары
Piney из США 6 лет назад
PI
Такая же проблема здесь
Фары с автоматическим выравниванием
Ford Focus 2008 st3 фейслифтинг 70000 миль
Фары
Сегодня мои фары решили перестать ездить на полном ходу на своих фарах начать, они просто перемещаются на минимальное расстояние, что приводит к правильному освещению только первых 10 футов дороги. Это HID-фары проекторного типа, устанавливаемые на заводе.
DockersDH из Великобритании 7 лет назад 9Решено на позиции.
Все случилось сразу. 112797 миль
Ближний светЛампочкиПредохранители
Я проверил предохранитель и заменил лампочки. Все еще не работает. Каковы мои дальнейшие действия
Фокус Лу из США 8 месяцев назад
LO
Та же проблема здесь
Дальний свет не работает
Ford Focus 2016 28000 миль
Когда я держу дальний свет
7 переключатель дальнего света дальний свет останется включенным, но не будет гореть в противном случае. Я поменял индикатор/переключатель дальнего света.
hikaipir8 из Соединенных Штатов 22 дня назад
Привет
Та же проблема
Большая часть электричества перестала работать одновременно!
Форд Фокус 2004 Se 2.0 194000 миль
СтеклоочистительФарыЗадние фонариWindowsRadio
Все задние фонари перестали работать все 4 окна перестали работать и передние окна застряли вниз весь воздух перестал работать и дворники перестали работать и все произошло одновременно и радио включается и выключается
До всего этого фары тускнели, а затем нормально, при использовании оптоволоконного ключа для запирания или отпирания автомобиля замки запирались и отпирались многократно очень быстро, и это делается с 3 разными брелками, помогите, пожалуйста,
Ffk1 из США 9 месяцев назад
FF
Та же проблема
Габаритный огонь мигает, когда я поворачиваю ключ зажигания.
