Устройство и принцип работы узла

На автомобилях ВАЗ 2110 инжектор стартерный узел состоит из множества различных компонентов, при работоспособности которых устройство будет хорошо работать.

Основные компоненты механизма:

• обмотка устройства;
• якорь;
• втягивающая и удерживающая обмотки;
• тяговое реле;
• щетки стартера ВАЗ 2110, при износе которых, кстати потребуется ремонт механизма.

Более подробно устройство и схема стартера ВАЗ 2110 приведены в конце статьи.

Что касается принципа функционирования, то работа узла осуществляется в несколько этапов:

• компонент привода стартерного узла привод шестеренку на валу якоря в зацепление с зубчатой частью маховика;
• далее, происходит вращение этого вала, вместе с ним вращается и шестеренка, которая впоследствии осуществляется поворот коленвала мотора через маховик, таким образом способствуя запуску агрегата;
• после того, как мотор запустился, компонент привода должен вывести шестеренку механизма из зацепления с зубчиками маховика.

Какой стартер лучше поставить?

Если узел на вашем автомобиле вышел из строя, то вам придется либо его ремонтировать, либо менять на работоспособный. В случае проведения замены перед вам наверняка встанет вопрос — какой стартер лучше поставить? На сегодняшний день на «десятках» может использоваться два вида устройств — с редуктором и без него. Редукторный узел представляет собой устройство с небольшим по размерам электродвигателем и меньшим током. От обычных механизмов он отличается более высоким пусковым моментом, мощностью, его вес значительно выше, а стартовая способность — лучше (автор видео о ремонте устройства в домашних условиях — канал CompsMaster).

Кроме того, редукторные устройства менее прихотливы в обслуживании, а как показывает практика, ресурс их эксплуатации более высокий. Механизмы такого типа позволяют обеспечить прокручивание коленвала даже в том случае, если аккумуляторная батарея машины будет разряжена. Но следует отметить, что длительное применение такого стартерного узла может привести к его более ускоренному выходу из строя. Одной из «болезней» редукторных узлов является вращающая шестеренка, которая, как правило, выходит из строя раньше других элементов.

Если говорить о традиционных стартерных механизмах без редуктора, то в данном случае сам узел передает поступательное движение на шестеренки. Такие устройства имеют более простую конструкцию и без проблем поддаются ремонту в случае поломки, это преимущество считается основным, если сравнивать с редукторными механизмами. Тем не менее, специалисты все же рекомендуют остановить свой выбор на редукторных узлах, поскольку они более долговечны и в целом работают надежнее.

Инструкция по подключению своими руками

Итак, если вы решили установить новый механизм, то для начала вам необходимо будет демонтировать старый.

Как правильно снять и установить новое устройство, какая его схема включения, читайте ниже:

1. Для начала заглушите двигатель и выключите зажигание. Затем откройте моторный отсек и отключите аккумулятор. Все ремонтные работы, связанные с электрической частью, должны выполняться на обесточенной электрической сети авто. Если аккумулятор будет не отключен во время демонтажа, то это может привести к перепадам напряжения в системе, что может привести к выходу из строя стартерного механизма или другого электрооборудования.
2. Когда аккумулятор будет отключен, вам необходимо будет произвести демонтаж защиты картера силового агрегата. Чтобы сделать это, залезьте под днище авто и выкрутите все болты, которые фиксируют защиту, после чего снимите ее, а болты положите неподалеку, чтобы не потерять.
3. Теперь можно приступить к демонтажу элемента. Для этого сначала найдите, где стоит устройство. В первую очередь вам нужно открутить гайку верхнего фиксатора механизма. Выкрутите ее гаечным ключом и отложите в сторону.
4. Следующий шаг лучше осуществлять под днищем авто. Залезьте под низ транспортного средства и отключите кабель, который подключается к клемме тягового реле. Если соединение плохое, на нем имеются следы ржавчины или окисления, то на этом же этапе произведите очистку контактов, для этого можно использовать строительную железную щетку.
5. После того, как эти действия будут выполнены, нужно выкрутить гайку и отключить кабель, который подведен к контактному винту тягового реле.
6. Далее, вам остается только выкрутить гайку, которая расположена на нижнем фиксаторе механизма. Теперь вы можете демонтировать стартерное устройство и произвести замену на более функциональное и работоспособное. Дальнейшая установка осуществляется в обратной последовательности, не забудьте подключить все гайки и болты. Перед подключением проводов проверяйте качество контактов, чтобы предотвратить возможные проблемы в будущем.

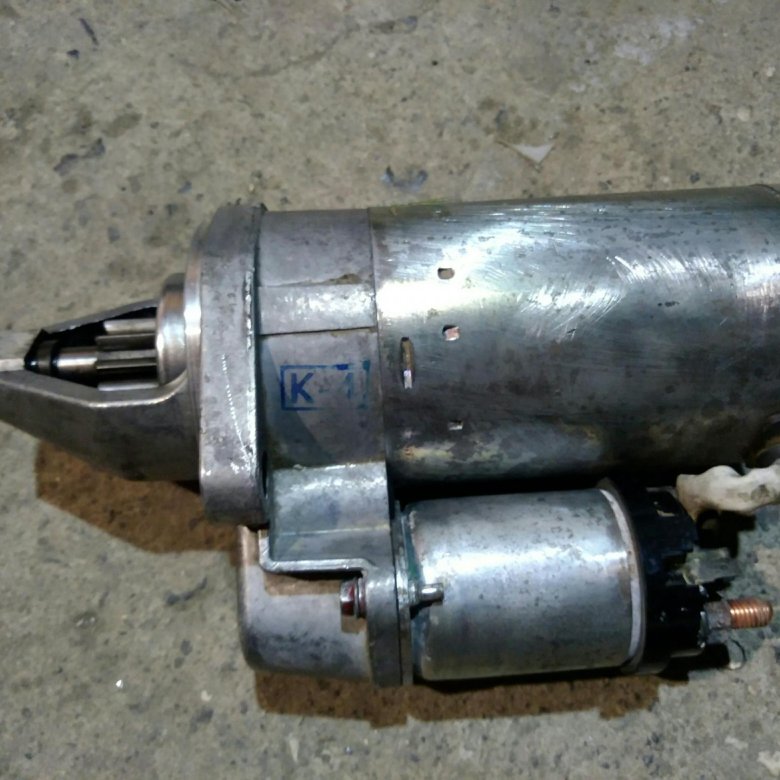

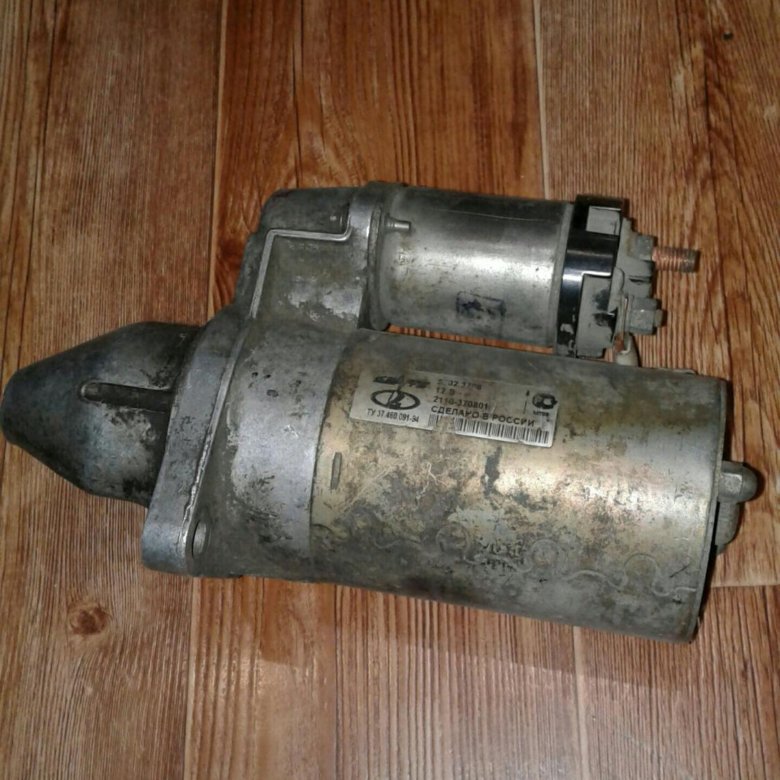

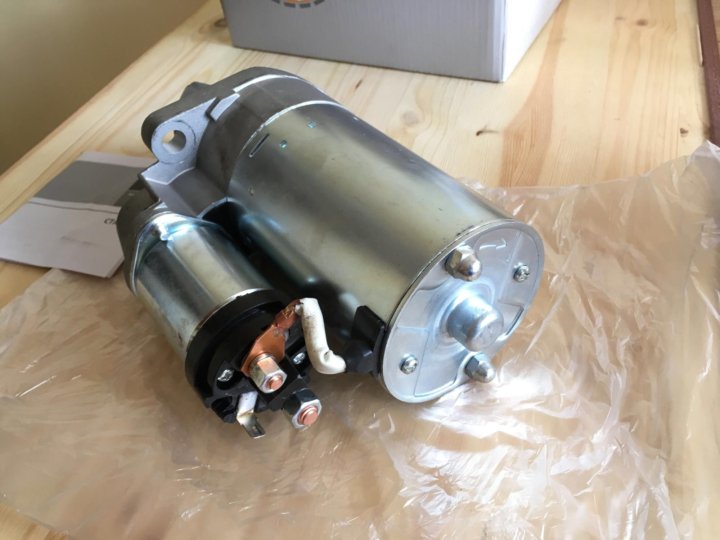

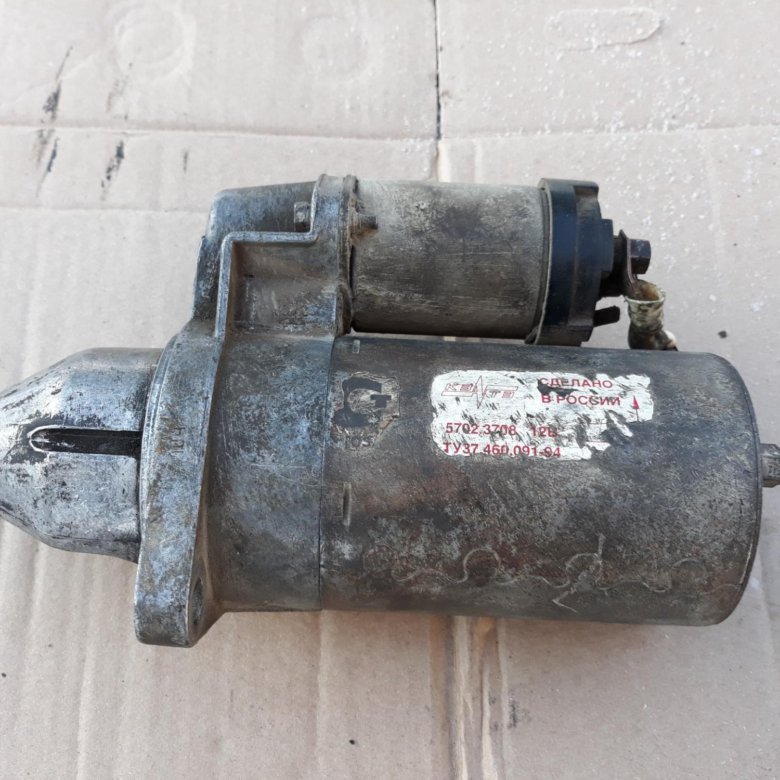

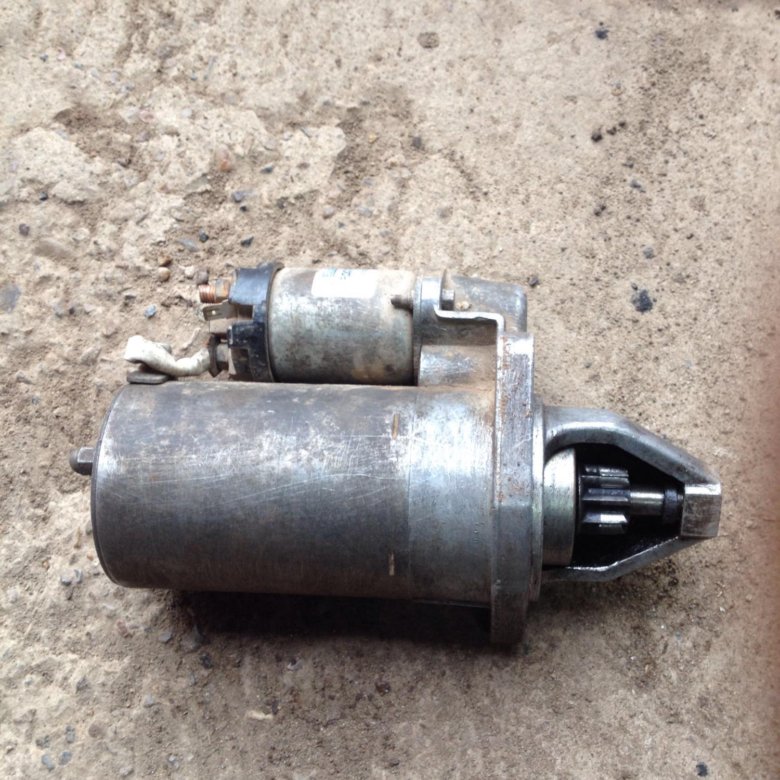

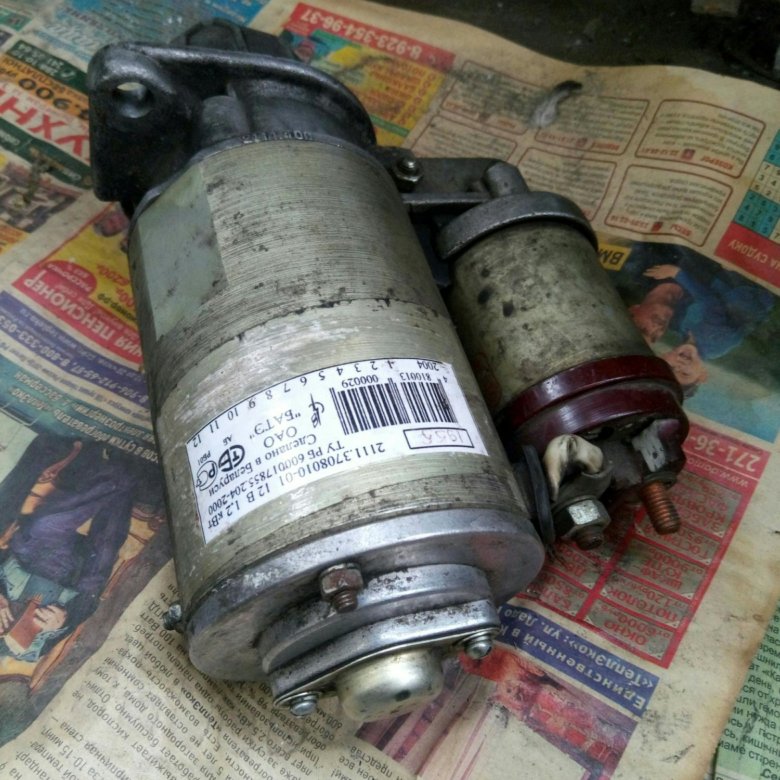

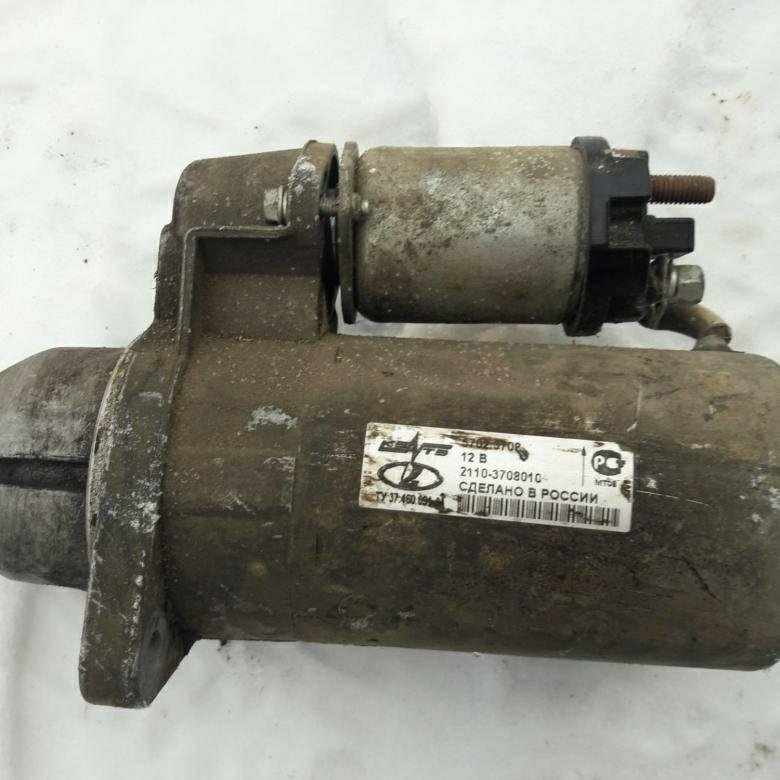

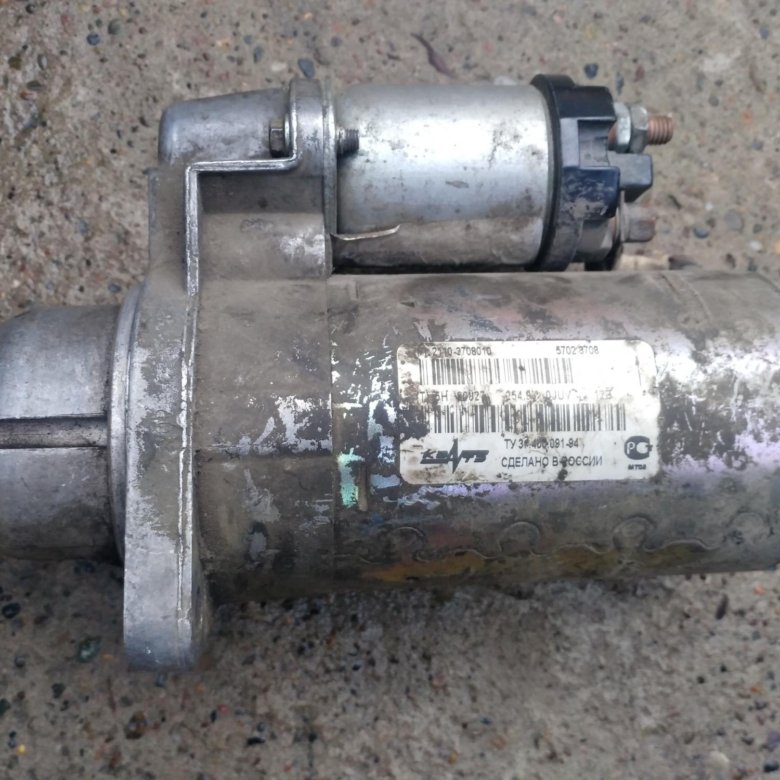

Фотогалерея

Как мы пообещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составляющих компонентов конструкции.

Видео «Разборка стартера в домашних условиях»

Наглядная инструкция по разборке механизма своими силами представлена на видео ниже (автор ролика — канал stas di).
