ГАЗ 3110 | Перечень неисправностей

ГАЗ 3110

Сервисное обслуживание и эксплуатация

Руководства ￫ ГАЗ ￫ 3110 (Волга)

Перечень неисправностей

Стеклоочиститель

Неисправность	Ее причина	Чем помочь
А. Стеклоочиститель не работает	1. Перегорел предохранитель 2. Неисправно разгрузочное реле 3. Разболтался кривошип привода стеклоочистителя 4. Прервана подача питания по черно-серому проводу от блока предохранителей к выключателю стеклоочистителя 5. Прервано соединение на «массу» стеклоочистителя 6. Перегорел двигатель стеклоочистителя	Заменить Проверить реле Затянуть Проверить провод Проверить провод Заменить
В. Щетки стеклоочистителя не работают на первой скорости	1. Дефектная клемма 53 двигателя стеклоочистителя 2. Прервана проводка клемм 53а/5 в выключателе стеклоочистителя	Заменить двигатель стеклоочистителя Заменить выключатель стеклоочистителя
С. Щетки стеклоочистителя не работают на второй скорости	1. Прервана проводка клеммы 53b от выключателя стеклоочистителя к двигателю автомобиля 2. Прервана проводка клемм 53а/53 в выключателе стеклоочистителя 3. Дефектная клемма 53b двигателя стеклоочистителя	Проверить проводку Заменить выключатель стеклоочистителя Заменить двигатель стеклоочистителя
D. Щетки стеклоочистителя работают только на второй скорости	Прервана проводка клеммы 53 от выключателя стеклоочистителя к двигателю автомобиля	Проверить проводку
Е. Щетки стеклоочистителя не возвращаются в исходное положение	1. Прервана проводка клеммы 53е от выключателя стеклоочистителя к двигателю автомобиля 2. Неисправен двигатель стеклоочистителя	Проверить проводку Проверить с контрольной лампой: между клеммой 53 и «массой» лампа должна гореть постоянно. Между клеммой 53е и «массой» лампа должна погаснуть незадолго до достижения щетками исходной позиции. При обратной проверке между клеммами 53е и положительному выводу аккумулятора лампа должна вспыхнуть незадолго до достижения щетками исходной позиции. В противном случае следует заменить двигатель
F. Щетки стеклоочистителя не работают в прерывистом режиме	1. Неисправно реле стеклоочистителя/стеклоомывателя 2. Прервана проводка клеммы J между выключателем стеклоочистителя и двигателем автомобиля 3. Дефектен контакт J в выключателе стеклоочистителя	Заменить Проверить проводку Заменить выключатель стеклоочистителя
G. Невозможно выключить прерывистый режим работы	1. См. Е 1 2. См. F 1 3. Контакт J в выключателе стеклоочистителя не срабатывает 4. Короткое замыкание проводки клеммы J к выключателю стеклоочистителя	Заменить выключатель Привести проводку в порядок
Н. Щетки стеклоочистителя оставляют воду на стекле после омывания	См F 1
J. Стеклоочиститель не остается после выключения в исходном (парковочном) положении или только на короткое время	Плохое сцепление у скользящего контакта в двигателе стеклоочистителя	Разобрать двигатель стеклоочистителя, зачистить контакты. При необходимости заменить двигатель

Неисправны двигатель стеклоочистителя или подводящий провод?

Выяснить наличие неисправности двигателя стеклоочистителя или проводки вам поможет следующая проверка:

Снять левую часть обшивки над водоулавливающей емкостью сзади в моторном отсеке, открыв перед этим поворотную защелку. При необходимости дополнительно снять левый стеклоочиститель.
Разъединить многоконтактный штекер двигателя стеклоочистителя.
Теперь следует проложить два вспомогательных провода. Один от положительного вывода аккумулятора к клемме 53 или 53b (соединения черно-серого или зелено-желтого проводов).
Второй провод прокладывается от отрицательного вывода аккумулятора к клемме 31 двигателя стеклоочистителя (туда, где был вставлен коричневый провод).
Стеклоочиститель должен теперь работать на первой или второй скорости, в зависимости от выбранной для соединения клеммы. В противном случае налицо неисправность двигателя стеклоочистителя.
Если стеклоочиститель начал работать, значит, неисправность кроется в выключателе или в подводящей проводке.

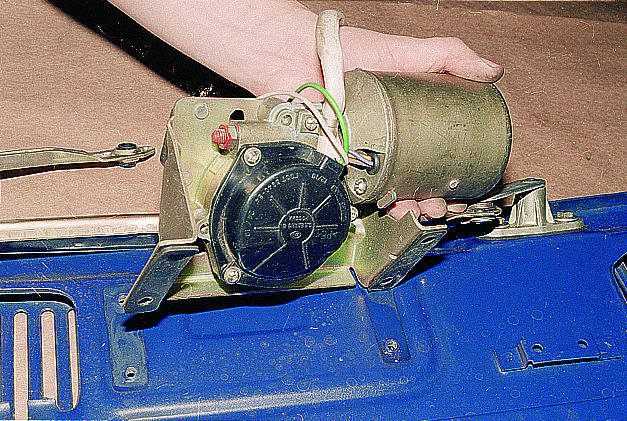

Снятие двигателя стеклоочистителя

Включить зажигание и стеклоочистители.
Когда рычаг стеклоочистителя будет находиться на стекле на половине хода (то есть под 45°), выключить зажигание и тем самым задержать стеклоочиститель в этом положении.
Снять рычаги стеклоочистителя.
Снять черную пластмассовую крышку водоулавливающей емкости, открыв поворотный выключатель и сняв заднюю уплотнительную прокладку моторного отсека.
Вывернуть два шестигранных болта вверху на осях стеклоочистителей и один внизу у двигателя.
Разъединить многоконтактный штекер двигателя стеклоочистителя.
Снять рычаги стеклоочистителя вместе с двигателем.

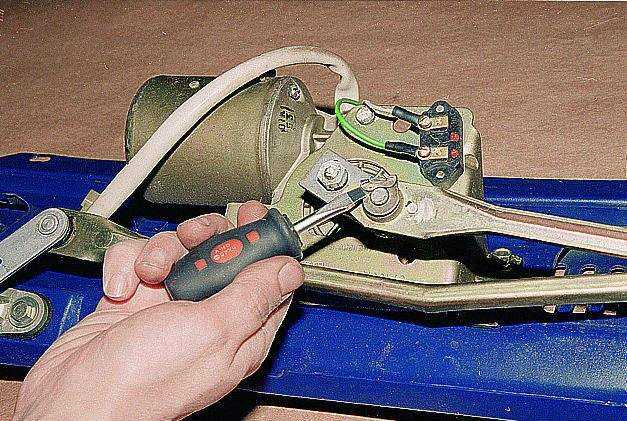

Отсоединить тяги от осей стеклоочистителя

Вывернуть три винта у двигателя стеклоочистителя. Чтобы добраться до всех винтов, нужно провернуть кривошип двигателя.

Установка нового двигателя стеклоочистителя

Подсоединить электрику двигателя и оставить поработать короткое время. Выключить и подождать, пока он вернется в исходное положение.
Установить двигатель на консоль, надеть приводной кривошип и рычаги стеклоочистителей.
Приводной рычаг к левой оси стеклоочистителя ставится на кривошип двигателя снизу, правая ось стеклоочистителя соединяется с кривошипом двигателя сверху.

Теперь так затянуть кривошип двигателя, чтобы он встал в положение, показанное на рисунке справа внизу.
Если приводной кривошип не закрепить в этом определенном положении, то при начале движения рычаги будут двигаться вниз.
Установка рычагов щеток стеклоочистителя: крепежные винты следует затягивать довольно слабо, потому что они сидят в пластмассовых втулках!

ГАЗ-3110 «Волга»: Ремонт стеклоочистителя и доработка его переключателя

Содержание:
1. Поиск причины неисправности и ремонт
2. Доработка переключателя стеклоочистителя

В процессе эксплуатации автомобилей Волга, практически не сталкивался с неисправностью стеклоочистителя. Один раз, правда, менял трапецию в сборе по причине больших люфтов осей щеток, а также предохранители. Вот практически и все работы, дополняемые изредка смазкой осей.

С некоторых пор стал замечать, что щетки как будто замирали в произвольном положении, а затем снова отправлялись в свой незамысловатый путь по стеклу. Продолжалось это не так долго и в какой то момент, щетки встали окончательно.

1. Поиск причины неисправности и ремонт

Подозрения сразу были обращены к целостности плавкого предохранителя. Проверив предохранитель под номером тринадцать в левой колодке, убедился в его целостности.

Далее, под подозрение попал термобиметаллический предохранитель, расположенный на кронштейне крепления мотор редуктора. Открутив четыре болтика на десять под капотом, снял панель стеклоочистителя в сборе. Взял индикатор и проверил напряжение на клеммах предохранителя при включенном зажигании. Слабенькая лампочка показывала исправность цепи.

Неужели мотор умер? Надо проверить. Для этого взял длинный провод, присоединил его к плюсу аккумуляторной батареи и отключил колодку стеклоочистителя от цепи автомобиля.

Штепсельная колодка мотор-редуктора

Подключив к правой верхней клемме минус, а плюсовой провод к правому нижнему контакту колодки, обнаружил, что моторчик жив и бодро работает на первой скорости. Перекинув плюсовой провод на нижнюю среднюю клемму, получил, соответственно, быструю скорость.

Мотор был жив и отлично справлялся со своей работой. Не долго думая, подключил колодку электроразъема стеклоочистителя и смонтировал все на место.

Мотор цел, предохранители рабочие, напряжение на тепловом предохранителе присутствует. Остался только один вариант неисправности — это проблемы с подрулевым переключателем. Снимаю кожух рулевой колонки, откручиваю сам переключатель стеклоочистителя и аккуратно разбираю его, надеясь найти выгоревшие контакты или на худой конец, стертые от непосильной работы.

Однако, моим наивным предположениям не суждено было сбыться. Пружинки все в переключателе присутствовали и визуально контакты находились в приличном состоянии. Грешить на переключатель больше никакого смысла не было. Пришлось его собрать и установить на место.

Зная, что Волговский стеклоочиститель управляется через плюс, начал рассуждать следующим образом: мотор рабочий, переключатель рабочий и по идее все должно работать. То, что под панелью могли повредиться провода, я даже в расчет не стал брать.

Вспомнил первую кажущуюся причину неисправности — это проблемы с термобиметаллическим предохранителем. Снова снял всю панель стеклоочистителя, включил зажигание и первую скорость дворников — дворники даже не дернулись. Тогда, просто перемкнул подручным ключем контакты предохранителя и вдруг щетки ожили.

Сразу же стала понятна моя недоработка. Контакты видимо подгорели, малый ток контрольной лампочки пропускали, а вот нагрузочное нет. Пришлось поменять тепловой предохранитель и все заработало как надо.

2. Доработка переключателя стеклоочистителя

Разбирая переключатель поворотов, увидел воочию недоработку производителей. Как только рычаг прижимаешь на себя, чтобы включить омыватель стекла, так прекращается работа щеток. При езде, это конечно не удобно, да к слову сказать и опасно. Поэтому, решил доработать этот заводской дефект.

Для этого, взял и рассоединил колодку переключателя стеклоочистителя и вызвонил на колодке, которая идет под торпедо, первую и вторую скорость и мотор омывателя.

Взял длинный плюс и стал вызванивать нужные мне контакты в этой колодке. После прозвонки оказалось, что левый нижний контакт идет на стеклоомыватель, а вот контакт правее его, идет на вторую скорость стеклоочистителя. Контакт выше второй скорости, отвечает за первую скорость.

Когда все это вызвонил, то понял, что нужно сделать так, чтобы при нажатии рычага омывателя на себя, параллельно подавалось напряжение на первую или вторую скорость стеклоочистителя. А вот при опускании рычага, должен обесточиваться омыватель и скорости стеклоочистителя.

Ясно, что для выполнения поставленной задачи, нужно скоммутировать дополнительное реле. Но с реле возиться не хотелось и потому пришел к выводу, что нужно применить диод, т.к. с ним проще. Но какой именно взять и выдержит ли?

Диодов в хозяйстве нашел три вида: первый, очень большой от сварки постоянки ВДУ; второй, с головку на десять; третий, самый маленький (КД-219), под гайку М5 или М6.

На стеклоочистителе моторчик не мощный и ампер 5, я думаю, ему хватило бы за глаза. В интернете набрал ТТХ КД-219, выскочило его описание и оказалось, что 10 ампер он держит спокойно, а это то что надо.

Конечно, самое правильное, снять опять переключатель и впаять на его клеммы диод, благо места около него хватает. Но так как это все чистый эксперимент, решил сделать легко встраиваемую и удаляемую конструкцию. Для этого, собрал вот такую схемку, а затем обмотал ее изолентой.

С колодки, которая с машиной, вытаскиваем левую нижнюю маму, а на ее место втыкаем маму нашей схемки. Строго по этому проводу, через двойную колодку, вставляем маму омывателя.

Затем, вытаскиваем рядом маму 2 скорости стеклоочистителя и на ее место вставляем второй провод нашего переходника. Сам же провод включения второй скорости, вставляем в свободную колодку нашего двойного переходника.

Остается только пристыковать к разъему переключатель стеклоочистителя. Затем, приступаем к проверке.

Включаем зажигание и первую скорость дворников — работает. Включаем вторую скорость — работает. Затем проверяем прерывистую работу дворников — все работает. Далее, включаем рычаг на себя: омыватель брызгает и щетки стирают жидкость со стекла.

При включении первой и второй скоростей, а также режима прерывистой работы дворников, по вашему желанию происходит процесс обмыва стекла. Остается переходник подвязать к проводам и можно ездить.

Эта доработка живет у меня около трех месяцев, в дороге пользоваться ей намного удобней, чем заводским вариантом. Правда, есть одно замечание — нужно было сделать это лет на 5 раньше 🙂

Автор: Эдуард Залуцкий
