Регулировка редуктора «ГАЗели» своими руками

Известная фраза о невечности всего сущего под Луной сразу всплывает в голове у владельца «ГАЗели», как только его ухо улавливает посторонний гул где-то снизу при движении автомобиля. Чаще всего это наблюдается при движении на скорости не менее 30 км/час.

Опытный водитель сразу установит причину возникновения «внештатного» звука: задний мост, требуется регулировка редуктора «ГАЗели». Но не так страшен черт, как его малюют. Посторонний гул вполне устраним, причем своими руками.

Это серьезно

Заниматься «внештатным» звуком следует незамедлительно, так как промедление подобно смерти (редуктора). Нарушение режима взаимодействия шестерен приведет к их быстрому износу и поломке редуктора. Не следует откладывать проблему в долгий ящик, нужно немедленно приступить к ее устранению.

Конечно, не простое дело — регулировка редуктора заднего моста («ГАЗель» — своими руками вполне ремонтируемая машина, как известно). Поэтому надо быть готовым, что первые результаты могут оказаться далекими от ожидаемых.

Но не стоит отчаиваться в случае неудачной регулировки, а нужно лишний раз прочитать «Руководство по эксплуатации и ремонту» и повторить все сначала.

С чего начать

Регулировка редуктора «ГАЗели» прежде всего потребует от вас банальной операции – слива трансмиссионного масла.

Прежде всего необходимо разогреть масло в редукторе. Для этого можно проехать на автомобиле или же, подняв задний мост на домкратах или подъемнике, завести машину и включить передачу. Это необходимо для качественного слива масла из редуктора.

Слив масло в какую-нибудь соразмерную тару, следует сразу осмотреть его на предмет наличия металлической стружки. Присутствие металла в масле говорит об износе шестерен редуктора и необходимости их замены с последующей регулировкой редуктора.

Убедившись в необходимости ремонта редуктора, снимаем его и разбираем. Если на деталях механизма имеются раковины, сколы и другие дефекты, то такие детали подлежат обязательной замене, а редуктор – регулировке.

Регулировка температурного зазора подшипников

Регулировка редуктора «ГАЗели» делается после окончательной сборки механизма. Собрав редуктор, можно приступать к его регулировке.

Для удобства проведения регулировочных работ устанавливаем собранный редуктор на стенде и закрепляем бугели подшипников усилием до 9 кгс. Затем специальным ключом (пластина, возможно, с приваренной центрирующей втулкой и рукоятью) проводим регулировку теплового зазора в подшипниках: закручиваем переднюю бугельную гайку до упора, а затем отпускаем на 3 мм (расстояние хорошо определяется специальным индикатором перемещения).

Регулировку можно провести и без применения индикатора перемещения. В этом случае бугельная гайка затягивается до упора, а затем отпускается на одну прорезь в ней. Гайка должна свободно вращаться от руки.

Этого вполне достаточно для создания температурного зазора подшипников.

Регулировка зацепления планетарной шестерни с хвостовиком

Необходимо установить зазор между планетарной шестерней и хвостовиком. Для этого делаем метку на бугеле против выреза бугельной гайки. Устанавливаем индикатор перемещения на «планетарку» и, проворачивая хвостовик редуктора, определяем искомый зазор. Его величина должна быть 0,15-0,18 мм.

Если зазор велик, то проделываем следующее:

• откручиваем бугельную гайку переднего подшипника на один вырез от сделанной перед этим метки;
• бугельную гайку заднего подшипника затягиваем на один вырез;
• проверяем зазор, полученный после регулировки;

Если ослабление гайки на один вырез не привело к нужному зазору, регулируем гайками еще на один вырез. Это делается до тех пор, пока не будет достигнут требуемый зазор между хвостовиком и планетаркой. После этого устанавливаем фиксаторы на бугельные гайки.

Такими действиями не нарушается регулировка температурного зазора дифференциала, что, в свою очередь, не вызовет перегрев редуктора в будущем.

Проверяем качество регулировки на стенде

Пятно контакта зубьев – верный способ правильно определить, насколько качественно проведена в любой машине регулировка редуктора заднего моста («ГАЗель» не является исключением).

Для этого ведомая шестерня (ее зубья) окрашиваются яркой краской.

Затем следует провернуть (неоднократно и в обе стороны) за фланец ведущую шестерню, притормаживая ведомую. Эта операция делается до удаления краски в областях соприкосновения зубьев (появления пятна контакта).

Местонахождение пятна подскажет изъяны в выполненной ранее регулировке.

Если оно находится в области вершины зубьев, то вам следует поставить кольцо ведущей шестерни большей толщины. Но если пятно расположено у основания зуба, то толщину этого кольца следует уменьшить.

В случае когда пятно оказалось на узком конце зуба, следует увеличить расстояние между ведущей и ведомой шестернями. Если же пятно наблюдается на широком конце, то этот зазор надо уменьшить.

Если пятно находится в нужном месте, то это значит, что удачно завершена регулировка заднего редуктора, «ГАЗель» теперь готова уже к практической проверке качества выполненных регулировочных работ. Отправляемся в небольшую поездку, чтобы убедиться в отсутствии «внештатного» шума.

Проверяем качество регулировки в движении

После того как будет выполнена регулировка редуктора «ГАЗели», следует проверить ее качество уже практически, на ходу. Не забыть налить в редуктор моста масло, предписанное «Руководством по эксплуатации и ремонту».

Проверка осуществляется в движении, скорость должна быть порядка 60-70 км/час, продолжительность поездки — 20-30 минут. Показателем качества регулировки будет температура нагрева картера – не более 95 градусов по Цельсию.

Берегите редуктор

Для того чтобы редуктор заднего моста гарантировано отработал свой ресурс, необходимо аккуратно и грамотно его эксплуатировать.

Прежде всего не следует:

• перегружать автомобиль, особенно в жаркую погоду;
• изображать из себя Шумахера и делать резкие старты;
• преодолевать «одним махом» длительные подъемы — это приведет к перегреву редуктора;
• заливать в картер редуктора какое попало масло, а также нарушать периодичность его смены: летом – через каждые 35 тыс. км, зимой – через 40 тыс. км.
• забывать проверять люфт хвостовика при каждой смене масла. Если он обнаружен, следует его устранить немедленно;

Кстати, регулировка рулевого редуктора («ГАЗель» имеется ввиду) проводится по аналогичной технологии.

fb.ru

Сборка и регулировка редуктора моста автомобиля Газель

Страница 1 из 2

Разборку редуктора моста мы рассмотрели в статье — Как разобрать задний мост автомобиля Газель

В этой статье рассмотрим как нужно правильно собрать и отрегулировать редуктор заднего моста автомобиля Газель.

Собираем главную передачу в последовательности, обратной разборке, смазав подшипники и шестерни трансмиссионным маслом.

Установив в картер редуктора ведущую шестерню, динамометрическим ключом затягиваем гайку фланца моментом 16–20 кгс.м, при этом шестерню нужно поворачивать для правильной установки роликов в подшипниках.

Устанавливаем на штатив индикатор с ценой деления не более 0,01 мм, упирая его ножку в торец фланца и перемещая за фланец вал, замеряем осевой люфт ведущей шестерни

Для устранения люфта вынимаем распорное кольцо, установленное на валу шестерни (смотрим — Как разобрать задний мост автомобиля Газель )и микрометром измеряем его толщину.

Подбираем и устанавливаем новое распорное кольцо.

Оно должно быть тоньше снятого на величину люфта и дополнительно тоньше на 0,05 мм – если подшипники ведущей шестерни новые или на 0,01 мм – если подшипники оставлены прежние.

При отсутствии осевого люфта ведущей шестерни специальным динамометрическим ключом с ценой деления до 0,5 кгс.м проверяем момент сопротивления вращению вала.

При правильной регулировке момент сопротивления должен быть 15–20 кгссм для новых подшипников или 7–10 кгссм – если подшипники оставлены прежние.

С достаточной точностью момент сопротивления можно замерить бытовым безменом, зацепив его крючок за отверстие фланца.

При этом требуемые значения будут меньше – 3,8–5 кгс и 1,8–2,5 кгс соответственно.

Если момент сопротивления больше – меняем распорное кольцо на другое, толще на 0,01–0,02 мм, если меньше – соответственно подбираем кольцо меньшей толщины.

Болты крепления частей коробки дифференциала и болты крепления ведомой шестерни, а также их резьбовые отверстия перед сборкой обезжириваем и покрываем анаэробным герметиком.

Особое внимание обращаем на чистоту торцевых посадочных поверхностей шестерен и коробки сателлитов, малейшие загрязнения или забоины недопустимы.

autoruk.ru

Ремонт Редуктора Заднего Моста Газель Своими Руками ~ AUTOTEXNIKA.RU

Популярная фраза о невечности всего сущего под Луной сходу всплывает в голове у обладателя «ГАЗели», как его ухо улавливает сторонний рокот кое-где снизу при движении автомобиля. В большинстве случаев это наблюдается при движении на скорости более 30 км/час.

Опытнейший шофер сходу установит причину появления «внештатного» звука: задний мост, требуется регулировка редуктора «ГАЗели». Но не так страшен черт, как его малюют. Сторонний рокот полностью устраним, при этом своими руками.

Заниматься «внештатным» звуком следует немедленно, потому что промедление подобно погибели (редуктора). Нарушение режима взаимодействия шестерен приведет к их резвому износу и поломке редуктора. Не следует откладывать делему в длинный ящик, необходимо немедля приступить к ее устранению.

Естественно, не обычное дело. регулировка редуктора заднего моста («ГАЗель». своими руками полностью ремонтируемая машина, как понятно). Потому нужно быть готовым, что 1-ые результаты возможно окажутся дальними от ожидаемых.

Но не стоит отчаиваться в случае неудачной регулировки, а необходимо еще раз прочесть «Руководство по эксплуатации и ремонту» и повторить все поначалу.

Регулировка редуктора «ГАЗели» сначала востребует от вас очевидной операции – слива трансмиссионного масла.

Читайте так же

Сначала нужно разогреть масло в редукторе. Для этого можно проехать на автомобиле либо же, подняв задний мост на домкратах либо подъемнике, завести машину и включить передачу. Это нужно для высококачественного слива масла из редуктора.

Слив масло в какую-нибудь соразмерную тару, следует сходу оглядеть его на предмет наличия железной стружки. Присутствие металла в масле гласит об износе шестерен редуктора и необходимости их смены с следующей регулировкой редуктора.

БЕЗ СТРАХА разборка и сборка редуктора газель.

Убедившись в необходимости ремонта редуктора, снимаем его и разбираем. Если на деталях механизма имеются раковины, сколы и другие недостатки, то такие детали подлежат неотклонимой подмене, а редуктор – регулировке.

Регулировка редуктора «ГАЗели» делается после конечной сборки механизма. Собрав редуктор, можно приступать к его регулировке.

Для удобства проведения регулировочных работ устанавливаем собранный редуктор на щите и фиксируем бугели подшипников усилием до 9 кгс. Потом особым ключом (пластинка, может быть, с приваренной центрирующей втулкой и рукоятью) проводим регулировку термического зазора в подшипниках: закручиваем переднюю бугельную гайку до упора, а потом отпускаем на 3 мм (расстояние отлично определяется особым индикатором перемещения).

Регулировку можно провести и без внедрения индикатора перемещения. В данном случае бугельная гайка затягивается до упора, а потом отпускается на одну прорезь в ней. Гайка должна свободно крутиться от руки.

Этого полностью довольно для сотворения температурного зазора подшипников.

Читайте так же

Нужно установить зазор меж планетарной шестерней и хвостовиком. Для этого делаем метку на бугеле против выреза бугельной гайки. Устанавливаем индикатор перемещения на «планетарку» и, проворачивая хвостовик редуктора, определяем разыскиваемый зазор. Его величина должна быть 0,15-0,18 мм.

Если зазор велик, то проделываем последующее:

• откручиваем бугельную гайку фронтального подшипника на один вырез от изготовленной перед этим метки;
• бугельную гайку заднего подшипника затягиваем на один вырез;
• проверяем зазор, приобретенный после регулировки;

Если ослабление гайки на один вырез не привело к подходящему зазору, регулируем гайками еще на один вырез. Это делается до того времени, пока не будет достигнут требуемый зазор меж хвостовиком и планетаркой. После чего устанавливаем фиксаторы на бугельные гайки.

Такими действиями не нарушается регулировка температурного зазора дифференциала, что, в свою очередь, не вызовет перегрев редуктора в дальнейшем.

Пятно контакта зубьев – верный метод верно найти, как отменно проведена в хоть какой машине регулировка редуктора заднего моста («ГАЗель» не является исключением).

Для этого ведомая шестерня (ее зубья) окрашиваются броской краской.

Потом следует провернуть (не один раз и в обе стороны) за фланец ведомую шестерню, притормаживая ведомую. Эта операция делается до удаления краски в областях соприкосновения зубьев (возникновения пятна контакта).

Местопребывание пятна даст подсказку недостатки в выполненной ранее регулировке.

Читайте так же

Если оно находится в области верхушки зубьев, то для вас следует поставить кольцо ведущей шестерни большей толщины. Но если пятно размещено у основания зуба, то толщину этого кольца следует уменьшить.

В случае когда пятно оказалось на узеньком конце зуба, следует прирастить расстояние меж ведущей и ведомой шестернями. Если же пятно наблюдается на широком конце, то этот зазор нужно уменьшить.

Если пятно находится в подходящем месте, то это означает, что успешно завершена регулировка заднего редуктора, «ГАЗель» сейчас готова уже к практической проверке свойства выполненных регулировочных работ. Отправляемся в маленькую поездку, чтоб убедиться в отсутствии «внештатного» шума.

После того как будет выполнена регулировка редуктора «ГАЗели», следует проверить ее качество уже фактически, на ходу. Не запамятовать налить в редуктор моста масло, предписанное «Руководством по эксплуатации и ремонту».

Проверка осуществляется в движении, скорость должна быть порядка 60-70 км/час, длительность поездки. 20-30 минут. Показателем свойства регулировки будет температура нагрева картера – менее 95 градусов по Цельсию.

Для того чтоб редуктор заднего моста гарантировано отработал собственный ресурс, нужно аккуратненько и хорошо его эксплуатировать.

• перегружать автомобиль, в особенности в горячую погоду;
• изображать из себя Шумахера и делать резкие старты;
• преодолевать «одним махом» долгие подъемы. это приведет к перегреву редуктора;
• заливать в картер редуктора какое попало масло, также нарушать периодичность его смены: летом – через каждые 35 тыс. км, зимой – через 40 тыс. км.
• забывать инспектировать свободный ход хвостовика при каждой смене масла. Если он найден, следует его убрать немедля;

Кстати, регулировка управляющего редуктора («ГАЗель» имеется ввиду) проводится по аналогичной технологии.

Читайте так же

autotexnika.ru

Сборка и регулировка редуктора моста Газель Некст

Разборку редуктора рассмотрели в статье – Как разобрать редуктор автомобиля Газель Некст.

В этой статье рассмотрим, как нужно правильно собрать и отрегулировать редуктор заднего моста автомобиля Газель Некст

Собираем главную передачу в последовательности, обратной разборке, смазав подшипники и шестерни трансмиссионным маслом.

Установив в картер редуктора ведущую шестерню, динамометрическим ключом затягиваем гайку фланца моментом 16–20 кгс.м, при этом шестерню нужно поворачивать для правильной установки роликов в подшипниках.

Устанавливаем на штатив индикатор с ценой деления не более 0,01 мм, упирая его ножку в торец фланца и перемещая за фланец вал, замеряем осевой люфт ведущей шестерни.

Для устранения люфта вынимаем распорное кольцо, установленное на валу шестерни и микрометром измеряем его толщину.

Подбираем и устанавливаем новое распорное кольцо. Оно должно быть тоньше снятого на величину люфта и дополнительно тоньше на 0,05 мм – если подшипники ведущей шестерни новые или на 0,01 мм – если подшипники оставлены прежние.

При отсутствии осевого люфта ведущей шестерни специальным динамометрическим ключом с ценой деления до 0,5 кгс.м проверяем момент сопротивления вращению вала.

При правильной регулировке момент сопротивления должен быть 15–20 кгс.см для новых подшипников или 7–10 кгссм – если подшипники оставлены прежние.

С достаточной точностью момент сопротивления можно замерить бытовым безменом, зацепив его крючок за отверстие фланца. При этом требуемые значения будут меньше – 3,8–5 кгс и 1,8–2,5 кгс соответственно.

Если момент сопротивления больше – меняем распорное кольцо на другое, толще на 0,01–0,02 мм, если меньше – соответственно подбираем кольцо меньшей толщины.

Болты крепления частей коробки дифференциала и болты крепления ведомой шестерни, а также их резьбовые отверстия перед сборкой обезжириваем и покрываем анаэробным герметиком.

Особое внимание обращаем на чистоту торцевых посадочных поверхностей шестерен и коробки сателлитов, малейшие загрязнения или забоины недопустимы.

При установке ведомой шестерни на коробку сателлитов центрируем ее при помощи длинных болтов М10×1 (можно использовать болты от старых шатунов).

Регулировочными гайками поджимаем подшипники дифференциала с небольшим натягом, при этом поворачиваем шестерню то в одну, то в другую сторону, чтобы ролики подшипника заняли правильное положение.

Для измерения бокового зазора в зацеплении шестерен главной передачи на картере заднего моста закрепляем индикатор, подведя его щуп к вершине зуба с наружной стороны ведомой шестерни.

Зазор должен быть 0,15–0,20 мм. Замеры следует повторить не менее чем на шести зубьях в противоположных зонах венца.

Для уменьшения зазора (отверткой или тонким стальным стержнем) ослабьте регулировочную гайку со стороны, противоположной ведомой шестерне, а другую подтяните.

Отворачивать одну гайку и подтягивать другую нужно на одинаковую величину, ориентируясь по пазам регулировочных гаек.

При этом каждое отворачивание регулировочной гайки необходимо завершать небольшим ее заворачиванием.

Например, чтобы отпустить гайку на пять пазов, отверните ее на шесть, а затем на один паз заверните.

Это обеспечит постоянный контакт наружного кольца подшипника с гайкой и тем самым гарантирует его фиксацию во время работы.

Для увеличения зазора всю процедуру повторите в обратной последовательности.

После регулировки бокового зазора в зацеплении проверяем осевой люфт в подшипниках дифференциала, для чего закрепляем на штативе индикатор, упирая его щуп в торец ведомой шестерни.

Покачивая шестерню в осевом направлении, замеряем люфт в подшипниках дифференциала.

Регулировочной гайкой, расположенной с противоположной стороны от ведомой шестерни, выставляем осевой люфт 0,035–0,055.

Далее, поджимая гайку, устанавливаем преднатяг подшипников: 0,1 – при пробеге подшипников менее 10 тыс. км; 0,05 – при пробеге более 10 тыс. км.

Поворот гайки на один паз соответствует «сжатию» подшипника на 0,03 мм.

Отрегулировав, затяните болты крышек подшипников и установите стопорные пластины и еще раз проверьте боковой зазор.

Регулировка главной передачи по пятну контакта зубьев

Перед окончательным затягиванием болтов крепления крышек, поочередно выворачиваем их и наносим анаэробный герметик на резьбовую часть.

Регулировка главной передачи по пятну контакта зубьев – эффективный способ регулировки зацепления шестерен.

Он также позволяет проверить качество регулировки, выполненной другими способами.

Нанесите на зубья ведомой шестерни краску, лучше яркую.

Проворачиваем несколько раз в обе стороны фланец ведущей шестерни, одновременно притормаживая ведомую шестерню до истирания краски в местах контакта зубьев.

Осматриваем пятна контактов на зубьях ведомой шестерни с выпуклой и вогнутой стороны.

Если пятно контакта расположено на вершине зубьев – необходимо увеличить толщину регулировочного кольца у ведущей шестерни, а если у основания – уменьшить.

Если пятно контакта смещено к центру шестерни – необходимо увеличить зазор между ведомой и ведущей шестернями, а если наружу – уменьшить.

После регулировки устанавливаем редуктор в задний мост, при этом на болты крепления и фланец наносим тонкий слой маслостойкого герметика.

Собрав задний мост и залив в него масло, проводим испытание редуктора на ходу.

Для этого совершаем поездку со скоростью 60–70 км/ч в течение 20–30 мин.

Нагрев горловины картера не должен быть выше 95° (капли воды не должны кипеть).

В противном случае необходимо уменьшить преднатяг подшипников ведущей шестерни.

aubito.ru

Правильная регулировка редуктора заднего моста газель. Сборка заднего моста и регулировка главной передачи. Регулировка редуктора моста на газель

Редуктор заднего моста — один из основных узлов автомобиля, основа дифференциала. Его задача — распределить и изменить вращающий момент, который передается от двигателя и КПП к ведущим колесам. Конструктивно этот узел является весьма сложным, поэтому однажды может понадобиться его настройка и регулировка. Но обо всем подробнее.

Роб — Простой тест — смотреть на автомобиль сзади. Если задние шины находятся снизу и сверху, это провисает. Правильный угол имеет очень небольшое положительное дробное дробное дробное дробное, сверху дробно. Фактически на моделях поворотной оси в книге говорится, что оси должны имеют около 2 градусов вниз от коробки передач до тормозной ступицы. Это устройство гарантирует, что некоторое количество масла в коробке передач будет скользить вокруг заднего подшипника колеса.

Опускание заднего конца

Роб — Если вы только рычаг пружина вставного от остановки губы, то они отпустят с огромным грохотом, что они будут нарушать вашу ногу или что-нибудь другое, что находится под ней. Таким образом, трюк состоит в том, чтобы развернуть его вверх и вниз с помощью тележки или гнезда для бутылки, чтобы вы могли контролировать движение.

Особенности

Дифференциал может иметь различное месторасположения (все зависит от привода транспортного средства). К примеру, в полноприводных автомобилях узел может располагаться в коробке передач или картерах обоих мостов, в машинах с передним приводом — непосредственно в картере заднего моста.

Дифференциалы, которые являются движущей силой для ведущих колес, носят название межколесных. В машинах с полным приводом устанавливаются межосевые дифференциалы, которые располагаются в промежутке между двумя мостами.

Затем вы можете снять болты крышки крышки и вывести пластину наружу на несколько мм от губы, а затем опустить домкрат. Затем пружинная пластина должна опираться на угол около 20 градусов. Подъем пластины — это как раз наоборот. Вы домкрат это просто мимо остановки губы, а затем затяните четыре болта на торсион крышке, чтобы вытащить пружинную пластину обратно на место над стопорным выступом. Удобно иметь пару немного более длинных болтов для крышки для этой работы. После того, как вы вытащили накладку частично с помощью более длинных болтов, вы положили обычные в другие отверстия, затем удалите длинные и замените их с нормальными.

Важно отметить, что конструктивно дифференциал имеет вид редуктора. В зависимости от типа зубчатой передачи узел может быть червяным, цилиндрическим и коническим. В каждом их них используется своя передача — червячная, цилиндрическая и коническая соответственно. Наибольшей популярностью сегодня пользуется четвертый тип — гипоидные передачи. К их преимуществу можно отнести легкость, минимальный размер и надежность.

Поскольку песочный рельс намного легче, вам, возможно, придется немного погрузить заднюю часть автомобиля, чтобы автомобиль сидел неподвижно, пока вы поднимаете каждую пружинную пластину. Тарельчатая пружину должен действительно только когда-либо контактировать с нижней стойкой, если задние колеса оторвались от земли. Как только вы немного опуститесь на высоту, оси должны быть более плоскими, и, надеюсь, вы так часто износите резиновые сапоги.

Может быть, это что-то в передней или задней подвеске. Это заставит автомобиль почувствовать себя немного «сырым», и ледяные условия могут сделать его более заметным. Амортизаторы. . Надеюсь, он подходит для льда и снега. Есть ли что-нибудь еще в задней под

alfcars.ru

Ремонтируем сами редуктор на Газели

Приходит время, когда появляются посторонние шумы, вой, шелест, скрежет в главной передаче автомобиля Газель, редуктор нагревается. Это повод для срочного осмотра хвостовика на наличие люфтов и масла, на присутствие в нём металлической стружки, обломков металла. Возможно, нужен ремонт и регулировки, ведь первые признаки поломки налицо.

1. Совет. Прежде чем начать работу, взвесьте свои знания и возможности. Может лучше обратиться в автосервис! Если уверены в себе, начинайте.
2. Для удобства и безопасности установите редуктор на стенд, или крепко зажмите в тисках. Поверьте, ремонт такого узла требует жёсткого крепления и на столе или полу ничего не получится.
3. Работа начинается с установки меток на крышках подшипников и картере. Они нужны для того, чтобы во время сборки детали встали строго на свои места.

1. Открутите болты ключом «на 12» и снимите стопора бугелей. Головкой «на 17» открутите четыре болта крышек подшипников. Они легко снимутся, если слегка пристукнуть по ним молотком.
2. Специальным ключом — его можно сделать из стальной полосы и куска кругляка — или большой отвёрткой открутите и снимите бугеля. Дифференциал свободен, демонтируйте его.

1. Теперь надо снять ведомое зубчатое колесо. Для этого головкой «на 17» отверните 10 болтов, молотком из мягкого металла или через выколотку сбейте его.
2. Перед тем как разобрать коробку дифференциала, поставьте метки на обеих чашках и отвернув головкой «на 13» 8 болтов разделите их.
3. Выньте первую полуосевую шестерню.
4. Аккуратно молотком выбейте крестовину и разберите её, сняв шайбы и сателлиты со своих осей.
5. Выньте вторую шестерню.
6. Чтобы было удобно снимать фланец застопорите его, расшплинтуйте гайку и отверните её головкой «на 24.» Теперь фланец легко снимется.
7. Ведущее зубчатое колесо вытащите из картера и снимите распорную втулку, корректировочное кольцо, а при помощи съёмника внутренний и опорные подшипники, шайбу регулировочную, а из корпуса выбейте старый сальник и выньте наружный подшипник.
8. При помощи выколотки, демонтируйте обоймы подшипников.

Отмойте все детали керосином, внимательно осмотрите и проведите выбраковку. Если требуется, замените их на новые или б/у, но пригодные к эксплуатации. Помните, что в зубчатой паре — главной передаче — шестерни не меняются поодиночке. На то они и пара.

Сборка редуктора процесс сложный и ответственный из-за присутствия необходимых регулировок, для которых нужны специальные приспособления. Описывать их нет никакого смысла, так как предназначены они только для регулировок редуктора.

От качества выполнения этих работ и правильности зависит время использования собранного редуктора, а значит его работоспособность.

1. Начните с измерения расстояния от обоймы внутреннего подшипника до оси дифференциала — согласно нормам, должно быть 109,5 мм с допуском +0,02 мм -0,02 мм. Так проверяется правильность расположения оси дифференциала и ведомого колеса.
2. Закончив , возьмите оправку и запрессуйте наружные обоймы.
3. Используя приспособление и индикатор, сделайте замеры и высчитайте толщину регулировочной шайбы для ведущего зубчатого колеса. Выполнение этого пункта необходимо после замены зубчатой пары или сборки на новый картер . Поставьте шайбу.
4. Применив оправку, напрессуйте подшипник, не повредив его, на ведущее зубчатое колесо, вставьте последнее в картер и установите корректировочное кольцо, распорную втулку, наружный подшипник, фланец на свои места и затяните гайку с моментом 16- 20 кг/см2.
5. Это была предварительная сборка. Она нужна для того, чтобы измерить осевой люфт и момент сопротивления вращению на ведущем колесе -10 -15 кг/см. Добиться указанных величин можно изменяя толщину корректировочного кольца ( если показания меньше, то надо её уменьшить и наоборот, если больше, то толщину кольца увеличить.)
6. Разберите всё для установки сальника и окончательно соберите, проворачивая фланец, чтобы ролики подшипников распределились правильно, затяните гайку головкой «на 24» с моментом 16-20 кг/см2.
7. Зашплинтуйте гайку.
8. Сборка и регулировка коробки дифференциала начинается с установки шайб, полуосевых шестерен и собранной крестовины в чашки.
9. Чтобы сборка была верной, проверьте, есть ли люфт между шестерней и сателлитами. Если он есть, надо увеличить толщину шайб.
10. По меткам соедините чашки и головкой «на 13» затяните все болты с моментом 4 кг/см2.

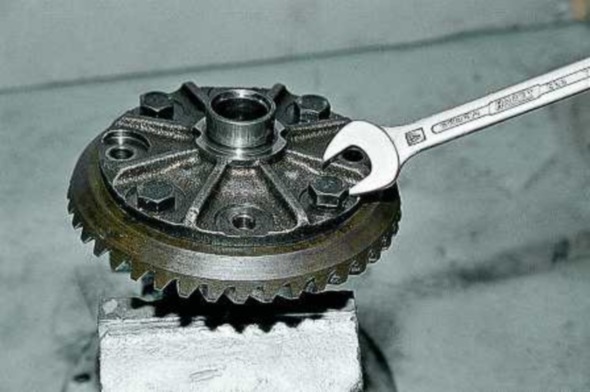

11. Дифференциал собран. Напрессуйте на него ведомое зубчатое колесо и головкой «на 17» затяните 10 болтов крепления с моментом 9 кг/см2. Затем осторожно напрессуйте подшипники и собранный узел установите в картер.

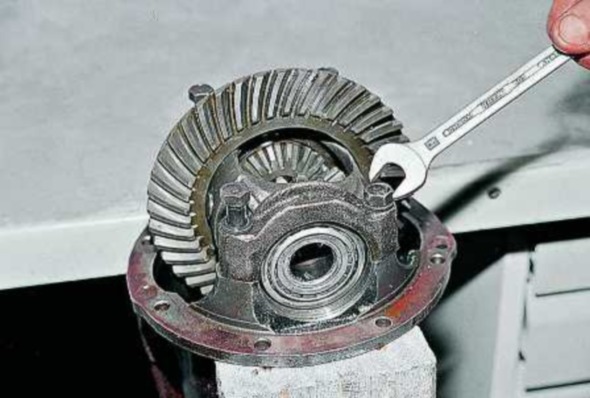

12. Аккуратно установите наружные обоймы , поставьте крышки согласно меткам и заверните болты головкой «на 17», но затягивать их пока не надо.
    Заверните бугеля и установите тепловой зазор в подшипниках 0,01 мм.
13. Индикатором проверьте боковой зазор между зубчатыми колёсами в шести точках. Он не должен превышать 0,15- 0,25 мм. Если величина отличается от рекомендуемой, отрегулируйте его бугелями. Чтобы увеличить зазор отверните гайку со стороны ведомого зубчатого колеса на один зуб, а другую заверните на столько же. Для уменьшения эту операцию проведите в обратном порядке.
14. После того как зазор будет установлен, затяните четыре болта крышек головкой «на 17″ с моментом 8,5 кг/см2 и ключом»на 12» затяните болты стопоров бугелей.
    В завершение проверьте качество работы.

© rusavtoplus.ru, 2013-2019 | Все права защищены

Метки: Ремонт Газели

rusavtoplus.ru

Ремонт редуктора заднего моста ГАЗель

Ремонт редуктора заднего моста ГАЗель требует точных регулировок и желательно проводить его в специализированных сервисах. Если вы уверенны в своих силах, то специально для вас мы приводим пошаговую инструкцию по регулировке редуктора заднего моста на автомобилях ГАЗель. Перед началом ремонта прочитайте о устройстве редуктора заднего моста газели.

После снятия редуктора приступаем к его разборке, предварительно зажав в тиски. Откручиваем болты, которые крепят стопорные пластины, и снимаем их.

Стоит пометить крышки подшипников, чтобы в последующем не перепутать места, куда их надо устанавливать. Ключом на 14 откручиваем болты, крышки снимаем.

Снимаем также регулировочные гайки и наружные обоймы роликовых подшипников.

Осмотрите подшипники на пригодность к использованию, пометьте наружные обоймы каждого.

Проверьте люфт в шестерни полуосей, он не должен превышать 0,5мм, в противном случае потребуется замена коробки дифференциала. Снимаем подшипник и откручиваем планетарную шестерню.

Выбиваем ось сателлитов и вытаскиваем её.

Из корпуса редуктора достаем ведущий вал с шестерней и выколоткой из мягкого металла выбиваем внутреннее кольцо роликового подшипника. Заменяем регулировочную втулку на новую.

Снимаем регулировочное кольцо.

Выколоткой необходимо выбить наружные кольца подшипников.

Перемываем все детали, осматриваем. Детали подлежат замене, если на них сколы, трещины, раковины. Задиры полируем наждачкой.

Далее приступаем к сборке. Если все детали прежние, то меняем только распорную втулку и сальник. Если что-то меняли на главной паре, то меняем и распорную шайбу, её подбираем по размеру указанному на новом валу. Устанавливаем новое кольцо и запрессовываем внутреннюю обойму подшипника.

На вал устанавливаем новую распорную втулку и ставим его в картер редуктора. Ставим новый сальник. Надеваем фланец, закручиваем новой гайкой.

Собираем дифференциал, ставим его на место. Если в полуосевых шестернях был обнаружен люфт, то понадобятся ещё утолщённые шайбы. Закручиваем крышки.

Делаем специальный ключ для регулировки.

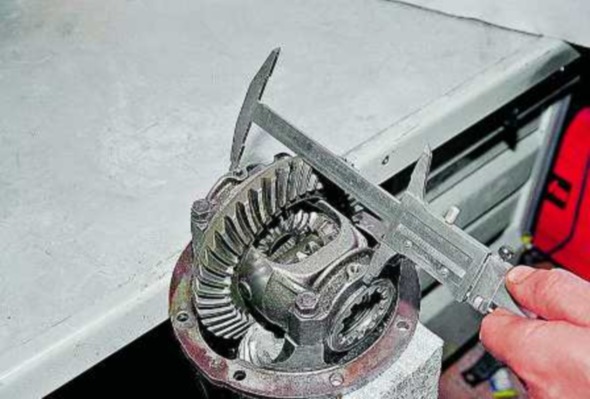

Начинаем регулировку. Заворачиваем гайку со стороны ведомой шестерни до исчезновения зазора. Штангелем его замеряем.

После того, как затянули вторую гайку, подтягиваем ещё на 1-2 зуба. Первой гайкой регулируем зазор 0,08-0,13мм. Подтягиваем обе гайки до тех пор, пока расстояние не увеличится до 0,2мм.

Поворачиваем шестерню рукой и проверяем люфт – он должен быть одинаковым в разных положениях. Устанавливаем стопорные пластины и прикручиваем болтами. Дифференциал подлежит замене, если люфт не одинаковый.

vsepoedem.com
