Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

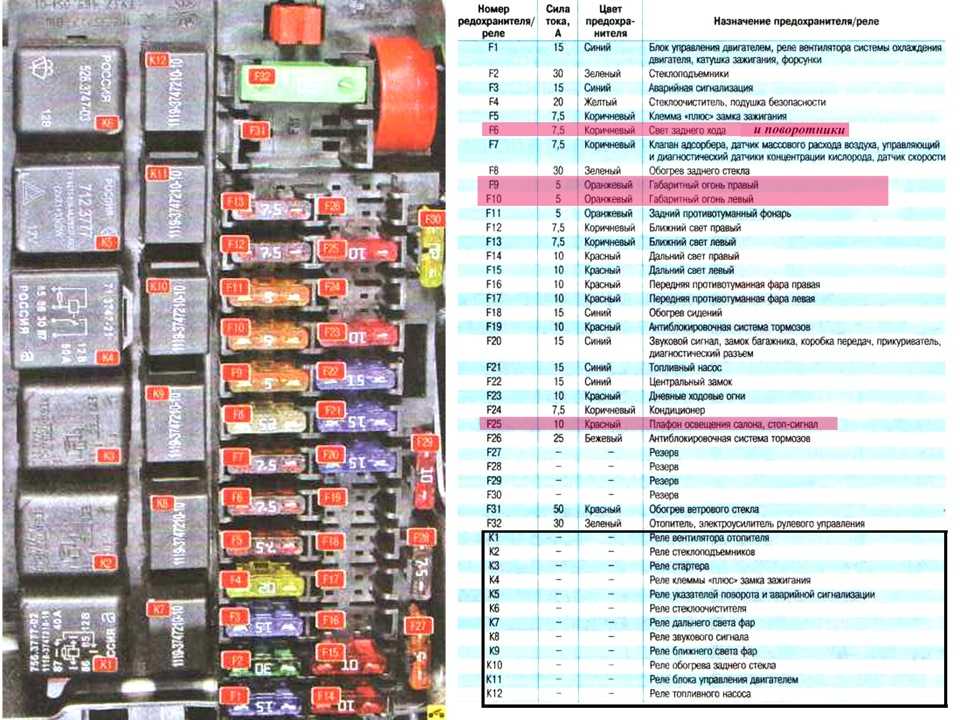

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) — Защищаемые элементы

F1(10) — Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов
F2 (30) — Цепи электростеклоподъемников
F3 (10) — Цепи аварийной сигнализации
F4 (20) — Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла
F5 (25) — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла
F6 (20) — Звуковой сигнал
F7 (10) — Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салона
F8 (20) — Элемент обогрева заднего стекла
F9 (5) — Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика
F10 (5) — Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знака
F11 (7,5) — Цепи ламп противотуманного света в задних фонарях
F12 (7,5) — Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары
F13 (7,5) — Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары
F14 (10) — Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов
F15 (10) — Лампа дальнего света (левая блок-фара)
F16, 17 (10) — Лампы противотуманных фар (опция)
F18 (15) — Элементы подогрева сидений (опция)
F19 (10) — Электрические цепи АБС (опция)
F20 (15) — Нагревательный элемент прикуривателя
F21(10) — Цепь блокировки заднего хода коробки передач
F22 (15) — Блок управления охранной сигнализацией
F23 — Резерв
F24 — Резерв
F25 — Резерв
F26 (25) — Электрические цепи АБС (опция)
F27 (5) — Запасной
F28 (7,5) — Запасной
F29 (10) — Запасной
F30 (20) — Запасной
F31(50) — Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение — Наименование — Запитываемые потребители
К1 (опция) — Реле омывателя блок-фар — Элетродвигатель омывателя блок-фар
К2 — Реле стеклоподъемников — Электродвигатели стеклоподъемников
КЗ — Реле стартера — Тяговое реле стартера
К4 — Дополнительное реле — Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла
К5 — Реле-прерыватель указателей поворота и аварийной сигнализации — Лампы указателей поворота и аварийной сигнализации
К6 — Реле очистителя ветрового стекла — Электродвигатель очистителя ветрового стекла
К7 — Реле дальнего света блок-фар — Лампы дальнего света блок-фар
К8 — Реле звукового сигнала — Звуковой сигнал
К9 (опция) — Реле противотуманных фар — Лампы противотуманных фар
К10 — Реле обогрева заднего стекла — Элемент обогрева заднего стекла
К11 (опция) — Реле подогрева сидений — Элементы подогрева сидений
К12 (резерв) —

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;
2. Предохранитель силовой цепи главного реле;
3. Предохранитель силовой цепи реле электробензонасоса;
4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

ЦБКЭ Калина 2: назначение, особенности использования, ремонт

После рестайлинга на Лада Калину, вместо предохранителей и многочисленных реле, устанавливается центральный блок управления кузовной электроникой (ЦБКЭ). Девайс доступен в комплектациях «Люкс» и «Норма».

Содержание

• Назначение и характеристики ЦБКЭ
• Возможные поломки кузовной электроники и их устранение
• Инструкция по замене

Вернуться к оглавлению

Назначение и характеристики ЦБКЭ

Центральный блок кузовной электроники Калина 2 управляет:

• тревожной сигнализацией;
• стеклоочистителями;
• обогревом лобового и заднего стекла;
• обогревом боковых зеркал;
• светотехнической системой;
• указателями поворота;
• центральным замком;
• приводом открытия багажника;
• электроприводом стеклоподъемников;
• обогревом передних сидений;
• электроприводом боковых зеркал.

При включении сигнализации происходит автоматическая проверка, сопровождающаяся коротким миганием указателей поворота. В режиме охраны моргает лампочка иммобилизатора на комбинации приборов. Снятие с охранного режима происходит посредством нажатия на кнопку пульта дистанционного управления.

Центральный электронный блок автоматически включает стеклоочистители, если:

• поступил сигнал от датчика дождя;
• регулятор чувствительности в положении от 1 до 4;
• переключатель стеклоочистителя в положении «прерывисто».

При обнаружении неисправности в работе стеклоочистителя ЦБКЭ Калины 2 переводит его с автоматического на режим ручного управления. При включении функции обогрева лобового стекла кузовная электроника контролирует напряжение бортовой сети и ограничивает длительность обогрева 6 минутами. При падении напряжения ниже 12 В ЦБКЭ отключает режим обогрева.

При снижении напряжения до 9,6 В центральный блок ограничивает работу обогревателей заднего стекла и боковых зеркал. Так он предотвращает переход двигателя в аварийный режим. При восстановлении напряжения до уровня в 10,8 Вольт обогреватели включаются автоматически.

Помощь водителю оказывает кузовная электроника и при работе со светотехнической системой. При запуске двигателя дневные ходовые огнивключаются, а при остановке – автоматически выключаются. Ближний свет фар и габариты включаются при поступлении сигнала от датчика освещенности и дождя. При этом дневные ходовые огни выключаются. Если при автоматической диагностике обнаруживается неисправность, отсутствие сигнала от датчика освещенности, то ЦБКЭ включает ближний свет и габариты.

Вернуться к оглавлению

Возможные поломки кузовной электроники и их устранение

ЦБКЭ позволяет освободить водителя от рутинной работы, сосредоточить его внимание на вождении и управлении дорожной ситуацией. Несмотря на это неоспоримое преимущество, нередко возникают устойчивые сбои некоторых узлов. Одной из самых распространенных неисправностей является отказ работы поворотников и аварийной сигнализации. Проявляется это чаще всего тем, что лампы просто непрерывно горят с левой стороны автомобиля. Прежде чем приступить к ремонту ЦБКЭ, необходимо убедиться, что фонари не перегорели, их контакты не окислены, кнопка аварийной остановки исправна, а провода не обуглены.

Причиной отказа работы стеклоподъемников может быть поломка электронного блока управления. Есть и другие варианты: проблемы со стеклоподъемником, встроенным в дверь водителя, плохой контакт проводов, неверная установка ограничителей.

Ремонт электронного блока можно выполнить своими руками. Для этого необходимо снять его со штатного места, открыть крышку и внимательно осмотреть схему на предмет наличия копоти или оплавленных частей контроллеров. Обнаружив явные дефекты контроллеров, следует заменить их и переустановить программное обеспечение через специальный разъем на электронном блоке. Чтобы правильно провести замену сгоревших узлов, необходимо иметь «распиновку»– информацию о разъемах, разводках, портах ввода и вывода, различных переходниках и заглушках.

Вернуться к оглавлению

Инструкция по замене

Сначала необходимо демонтировать щиток приборов на центральной консоли, затем снять нижнюю часть облицовки приборной панели под рулем. Теперь следует открутить блок предохранителей и повернуть его таким образом, чтобы он принял горизонтальное положение.В освободившееся пространство необходимо просунуть руку до соприкосновения с полкой, на которой установлен ЦБКЭ.

Открутив фиксирующий болт, можно подтянуть вверх блок управления и, отсоединив два электрических разъема, аккуратно его вытащить. Демонтировав устройство, его ремонтируют или заменяют на новое. Установка девайса выполняется строго в обратном порядке.

Внедрение современных технологий в области управления электронным оборудованием автомобиля облегчает работу водителя, освобождает его от лишних нагрузок и снижает вероятность возникновения дорожно-транспортных происшествий.
