Где находится реле бензонасоса ВАЗ-2110

На любом легковом транспортном средстве, который ездит на бензине, бензонасос выполняет функцию подачи топлива из бака в дозирующее устройство. Топливная система бывает двух видов: карбюраторная и инжекторная.

Бензонасосы на машинах с карбюраторными двигателями находятся с обратной стороны клапанной крышки, недалеко от прерывателя-распределителя. В автомобиле с инжекторным двигателем бензонасос (далее – БН) располагается в топливном баке. В том случае, когда БН выходит из строя, мотору становится тяжело развивать обороты и тянуть. В частых случаях мотор вообще не запускается.

Содержание

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

• замок зажигания;
• предохранители;
• реле;
• электрическая проводка;
• блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при помощи стартера мотор.

Читайте также: Где находится реле бензонасоса ВАЗ-2115 и как его найти

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

ВАЗ-2110 реле бензонасоса – где находится

В том случае, когда реле двигателя отказывается запускаться, необходимо осуществить замену нерабочей детали. Для этого нужно знать, что реле БН на ВАЗ-2110 находится в автомобильном салоне и расположено около центральной консоли под приборной панелью. С целью демонтажа реле нужно отвинтить два болта из трех находящихся здесь элементов на защитном пластмассовом кожухе. Реле, которое отвечает за исправную работу насоса, находится по центру.

Распространенные причины, приводящие к неисправности реле:

1. Значительное превышение эксплуатационного срока элемента.
2. Плохое качество материалов катушки реле, а также самих контактов.
3. Неверное соединение электропроводки реле.

Причин, по которым реле БН может не работать, очень много, но исход у них всех один – двигатель автомобиля не заводится. В таком случае есть два возможных варианта: неисправность либо БН, либо самого реле.

Определить, что реле находится в исправном состоянии можно по электрическому звуку, который будет слышен во время попытки завести двигатель машины. При таком варианте развития событий впору сделать вывод, что БН не работает.

Читайте также: Где находится реле печки в автомобиле ВАЗ-2114

Одной из самых основных причин, по которой БН может выпасть из строя, является засорение его сетки. В таком случае его нужно срочно заменить, чтобы устранить данную проблему. Сначала необходимо полностью отключить аккумуляторную батарею, чтобы обесточить машину и обезопасить себя. Затем сбросить давление, открутив при этом колпачок на алюминиевой лампе из пластмассы. После этого надавить на штуцер при помощи твердого и тупого предмета. Давление внутри БН будет сброшено тогда, когда потечет горячая жидкость. После этого штуцер необходимо закрутить обратно.

Заметить, что фильтрационная сетка засорилась, может каждый автовладелец без особого труда. Ведь сетка в таком случае становится или серого цвета, или черного, в зависимости от того, насколько она была загрязнена. После данной замены необходимо собрать все элементы бензонасоса в той последовательности, в которой они и стояли







Как вам статья?

Обслуживание бензонасоса, профилактика и ремонт бензонасоса ВАЗ 2110, 2111, 2112. Как самостоятельно отремонтировать бензонасос на ВАЗ 2110-2112. Типы бензонасосов ВАЗ 2110-2112, их принцип действия, профилактика и эксплуатация, ремонт.

На любом легковом авто с бензиновым силовым агрегатом бензонасос предназначен для подачи горючего под давлением из бензобака в дозирующее устройство — зависимо от модификации двигателя на автомобилях ВАЗ топливная система бывает инжекторной либо карбюраторной. Об этом далее в статье.

Содержание

• Бензонасос автомобиля, устройство и место установки
• Механические бензонасосы, принцип действия плюсы и минусы
• Электрические бензонасосы, принцип действия, плюсы и минусы
• Правила подбора бензонасоса для автомобиля
• Правила эксплуатации бензонасоса
• Диагностика работоспособности бензонасоса
• Какая производительность бензонасоса считается нормой
• Признаки неисправного бензонасоса
• Инструменты, приспособления, расходные материалы
• Выбор рабочего места, техника безопасности
• Ремонт бензонасоса ВАЗ 2110-2112, поэтапный ход работы
• Советы профи

Бензонасос автомобиля, устройство и место установки

Бензонасос на ВАЗ 2110-2112 может быть электрическим либо механическим, его вид зависит от типа топливной системы, которая установлена на ДВС. Бензонасос на карбюраторных двигателях автомобилей ВАЗ 2110 находится сзади клапанной крышки, возле прерывателя-распределителя, а на машинах с инжекторным мотором он расположен в топливном баке.

Механические бензонасосы, принцип действия плюсы и минусы

В конструкцию механического бензонасоса входят такие составляющие:

• Сетчатый фильтр.
• Крышка.
• Верхняя тарелка.
• Верхняя часть корпуса.
• Дистанционные проставки.
• Рабочие диафрагмы.
• Нижняя тарелка.
• Предохранительная диафрагма.
• Возвратная пружина.
• Шток.
• Рычаг для ручной подкачки.
• Нижняя часть корпуса.

Такая конструкция образует камеру, имеющую выпускные и впускные клапаны. Данные клапаны расположены в верхнем отделе корпуса механического топливного насоса. Приводной рычаг бензонасоса данного типа постоянно производит движения вниз и вверх, однако рычаг сдвигает диафрагму вниз лишь тогда, когда требуется заполнение камеры бензонасоса. С помощью возвратной пружины диафрагма сдвигается обратно вверх. Так топливо подается в карбюратор.

Электрические бензонасосы, принцип действия, плюсы и минусы

В конструкцию электробензонасоса входят такие составляющие:

• Впускной и выпускной клапан.
• Камера.
• Возвратная пружина.
• Диафрагма.
• Сердечник.
• Электромагнитный клапан.
• Электрические контакты.

Работает электробензонасос с помощью специального сердечника, втягивающегося в электромагнитный клапан, пока не отключатся контакты для подачи электротока. Поворот ключа зажигания перед пуском является сигналом бортовому компьютеру транспортного средства. На данном этапе в бензонасос уже подается электроток. Силовой агрегат еще не запущен, а электромотор внутри топливного насоса за пару секунд поднимает давление в системе до рабочего. Именно поэтому рекомендуется выждать две-три секунды перед тем, как крутить стартер и запускать силовой агрегат.

Правила подбора бензонасоса для автомобиля

При выборе бензонасоса каждый автовладелец хочет, чтобы новый элемент идеально подходил на машину, а также был надежным и прослужил не один год. Еще одной важной характеристикой бензонасоса является «шумность», ведь чем тише топливный насос будет работать, тем комфортнее будет эксплуатировать автомобиль.

Что касается взаимозаменяемости бензонасосов, то при открытии каталога запчастей можно увидеть множество каталожных номеров топливных насосов, которые используются на ВАЗ 2110 с объемом мотора 1.5 литров: 2112-1139009-06, 2112-1139009-03, 2112-1139009-02, 2112-1139007-06, 2112-1139007-01, 2112-1139007, 21102-1139009-06, 21102-1139009-03, 21102-1139009-02. Как правило, разница в ДУТ (датчике уровня топлива), поэтому при выборе нового бензонасоса в сборе рекомендовано купить запчасть с аналогичным артикулом.

Отдельно можно выделить топливный насос со следующим номером — 21101-1139009, используемый на машинах с моторами объемом 1.6 литров и имеющий встроенный регулятор давления горючего. При выборе бензонасоса не редко происходит путаница в таких понятиях, как сам бензонасос и модуль бензонасоса. В первом случае имеется в виду мотор бензонасоса, а во втором речь идет о всей конструкции в сборе, которая вынимается из бака.

Правила эксплуатации бензонасоса

Прибор не привередлив в применении.

Однако, для долгосрочной и правильной работы бензонасоса, необходимо соблюдать несколько правил. Важно позаботиться, чтобы в насос попадал чистый топливный состав. Нужно применять горючее с соответствующим октановым числом и без лишних веществ. Наличие посторонних примесей и лишних элементов пагубно воздействует на функционирование устройства.

Для предотвращения попадания в устройство разных частиц, следует позаботиться о продуктивном функционировании топливного фильтра. На правильную работу бензонасоса значительно влияет производительность топливного фильтра, поэтому его необходимо своевременно очищать или заменять, что позволит продлить жизнь бензонасосу. На машинах, оборудованных электрическими аналогами, имеются свои особенности. Суть в том, что электробензонасос охлаждается за счет проходящего топлива. Поэтому не допускайте предельного расхода топлива, иначе возможно перегревание прибора и его скорая поломка.

Диагностика работоспособности бензонасоса

Чтобы проверить работоспособность механического бензонасоса, необходимо отсоединить шланг между карбюратором и бензонасосом — должен брызнуть бензин, который находится под небольшим давлением. Затем следует направить шланг в любую пустую емкость и крутить мотор стартером — если за тридцать секунд качает пол литра, значит все в норме. А если нет, значит нужно восстановить работоспособность системы.

Что касается электрического бензонасоса, то существует несколько вариаций его проверки в домашних условиях:

1. При помощи лампочки (диагностика электропитания).
2. При помощи мерной емкости.
3. При помощи манометра (диагностика на механический износ).

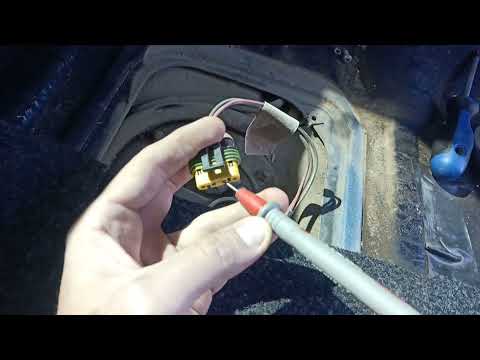

4. Проверка проводки при помощи лампочки (электрическая).

Какая производительность бензонасоса считается нормой

Производительность бензонасоса должна составлять не меньше 60 литров в час.

Признаки неисправного бензонасоса

• При включении зажигания отсутствует звук работающего бензонасоса.
• Неустойчивая работа двигателя в различных режимах функционирования, плавающие обороты и прочие симптомы, похожие на троение.
• По непонятным причинам возрастает расход топлива.
• В салоне слышен шум, который исходит от бензонасоса. Насос сильно гудит, издает хлопки, писк и треск.

• Автомобиль заводится, но глохнет. При этом вы уверены, что бензин в баке есть.
• Сложности при разгоне, мотор набирает обороты с большим трудом, реакция на нажатие газовой педали запоздалая, присутствуют провалы, а также рывки в движении.
• Приходится длительное время крутить двигатель стартером при запуске холодного либо заранее прогретого силового агрегата. Это может указывать на то, что насосу не удается сразу создать требуемое давление в системе.

Инструменты, приспособления, расходные материалы

1. Набор гаечных ключей.
2. Головка на «7».
3. Отвертка.
4. Плоскогубцы.

Выбор рабочего места, техника безопасности

Для ремонта бензонасоса не требуется наличие эстакады или смотровой ямы, поэтому работы можно проводить как в гараже, так и на улице. Не забудьте отсоединить минусовую клемму АКБ.

Ремонт бензонасоса ВАЗ 2110-2112, поэтапный ход работы

1. В первую очередь необходимо демонтировать бензонасос. Для этого снимите подушку заднего сиденья.

2. С помощью отвертки открутите два самореза и снимите крышку лючка.

3. Отсоедините электроразъем.

4. С помощью ключа на «17» отверните штуцер на трубе подачи топлива и отведите ее.

5. Аналогичным образом отверните штуцер сливного трубопровода и отведите трубку в сторону.

6. Возьмите головку на «7» и отверните восемь крепежных гаек прижимного кольца, после чего снимите его.

7. Аккуратно приподнимите узел и снимите бензонасос, выводя из отверстия бака поплавок.

8. С помощью крестообразной отвертки отверните два самореза и отсоедините указатель уровня топлива.

9. Теперь необходимо отсоединить от насоса электроразъем. Для этого отводим два фиксатора с помощью отвертки и снимаем бензонасос с направляющих.

10. Удерживая гайки с помощью ключа на «5», открутите два винта крышки топливного насоса.

11. Демонтируйте крышку и выньте бензонасос.

12. Если электромотор бензонасоса вышел из строя, замените его на новый.

13. Если резиновая втулка бензонасоса деформирована (наблюдаются разрывы, трещины), замените ее.

14. Если на уплотнительных кольцах есть следы чрезмерного обжатия, надрывы или потертости, замените их новыми.

15. После проведения требуемых ремонтных работ, соберите все детали в обратном порядке.
16. При сборке топливного насоса смажьте резиновые втулки, которые центрируют его в корпусе, с помощью WD-40.

17. При установке узла бензонасоса стрелка на фланце должна указывать на заднюю часть ТС.

18. Перед тем как установить крышку лючка, запустите силовой агрегат и проверьте бензонасос на утечку топлива.

Советы профи

Чтобы ваш бензонасос прослужил максимально долго, не забывайте своевременно проводить замену топливного фильтра и прочих фильтрующих элементов топливной системы, а также заправляйтесь качественным бензином на проверенных заправках.

Топливный фильтр SRL AL31170829 для Lada

1. Дом
2. Каталог Все марки автомобилей
3. Лада Все модели Лада
4. org/ListItem»> САМАРА (2113/2114/2115) 08.2003-08.2013 Все запчасти для ВАЗ САМАРА (2113/2114/2115)
5. Топливный фильтр

Код товара: АЛ31170829

Высота [мм]	114
Мощность до [кВт]	50
Внешний диаметр [мм]	55
Выход до [л. с.]	68
Рабочий объем (точный) [куб.см]	1288
Код двигателя	ВА3 21115
С года постройки	06,95
До года постройки	12.06
Тип привода	Передний привод
Модель	1300
Модель	Седан
Модель	САМАРА седан (21099, 2115), 09. 87-12.12
Марка	ВАЗ
Производитель	СРЛ
тормозная система	Гидравлический
Тип фильтра	Фильтр с резьбой
Товарная единица	Упаковочная единица: 1 шт.
Размер резьбы	M14x1,5 мм

Исходные коды:

ОЕМ	2108210999
ОЕМ	F0124
ОЕМ	211001117012
ОЕМ	25121655
ОЕМ	0986450124

Показать больше

Коды указаны производителями для определения правильной детали.
Ниже приведены коды, с которыми совместима деталь:

ALVADI	АЛ31170829
OEM	2108210999
OEM	F0124
ЧЕМПИОН	L240/606
ЧЕМПИОН	L240/606
ЧЕМПИОН	L240/606
ОЧИСТКА ФИЛЬТРОВ	МБНА 036
КОМЛАЙН	EFF073
КуперсФиам	FT5372
ДЕНКЕРМАНН	А110039
EAN	5	7010048
EAN13	5	7010048
OEM	211001117012
OEM	25121655
OEM	0986450124
ФИЛТРОН	PP851
ФРАМ	G5915
ФИЛЬТР ХЕНГСТ	h238WK
ФИЛЬТР ХЕНГСТ	h367WK
МАХЛЕ	КЛ1075
МАНН-ФИЛЬТР	WK612/5
OEM	211201117010
OEM	21120111701001
OEM	21121117010
OEM	2112111701001
OEM	2112111701005
OEM	212151117010
OEM	212301117010
OEM	25121548
МАНН-ФИЛЬТР	WK612/5
МАНН-ФИЛЬТР	WK612/5
П. Б.Р.	АГ6164
ПУРФЛЮКС	ЭП220
Фильтры PZL	FPW07
СОФИМА	С 1741 Б
СогефиПро	FT5372
УФИ	31. 741.00
ФИЛЬТР UNICO	Fl5114/5
ФИЛЬТР UNICO	Fl5114/5
НЕИЗВЕСТНО	612/5ПКСМС
НЕИЗВЕСТНО	FE092z
НЕИЗВЕСТНО	Fl5114/5
НЕИЗВЕСТНО	ФН90
НЕИЗВЕСТНО	ST330
ФИЛЬТРЫ WIX	WF8182

Фильтры для Лада САМАРА (2113/2114/2115)

Все запчасти Лада САМАРА (2113/2114/2115)

org/BreadcrumbList»>
1. Дом
2. Каталог Все марки автомобилей
3. Лада Все модели Лада
4. САМАРА (2113/2114/2115) 08.2003-08.2013 Все запчасти для ВАЗ САМАРА (2113/2114/2115)
5. org/ListItem»> Топливный фильтр

Как производится замена топливного фильтра Калина-ВАЗ?

Качество бензина на наших заправках иногда оставляет желать лучшего. Бывает даже так, что после очередной заправки в машине заметно падает мощность, двигатель резко глохнет и ухудшается динамика разгона. Однако не всегда причиной может быть плохой бензин. Если за последние 30 тысяч километров вы ни разу не меняли топливный фильтр, будьте уверены, что именно он является источником всех проблем. Сегодня мы рассмотрим, как производится замена топливного фильтра на автомобиле Лада-Калина.

Инструкция

Загнать машину, прежде всего, на смотровую яму. Так как фильтр на этой машине находится внизу, то и работать нам придется в соответствующем положении. В крайнем случае поставить его на эстакаду. Затем заменяется непосредственно топливный фильтр. «Калина» перед работой должна иметь отсоединенную от этой части вилку питания. Для этого нужно откинуть заднее сиденье, открыть крышку бензонасоса и снять клеммную колодку с проводами. После этого запускаем двигатель и ждем, пока он остановится. Зачастую ждать приходится не более 15 секунд. В некоторых случаях не более минуты.

Далее переходим к самому топливному фильтру. На автомобиль ВАЗ «Калина» эта деталь крепится достаточно просто. Из всех креплений только одна пластиковая клипса. Что касается силовой арматуры, то она держится на металлических хомутах. Поэтому, чтобы без проблем заменить топливный фильтр «Калины», сожмите пластиковые фиксаторы и потяните за штуцеры. Таким образом, снимаем топливные шланги и фильтр с креплений. Затем можно смело удалять засорившуюся деталь. На фото два фильтра — слева новый, справа — забитый.

Как производится замена топливного фильтра («Калина-ВАЗ») после демонтажа старого?

Теперь переходим к установке новой запчасти.
