Целое тридцатилетие Волжский Автомобильный Завод производил легендарную модель автомобиля Ваз 2106. Последний экземпляр был выпущен в далеком 2006 году. Сегодня этот авто можно по праву считать устаревшим. Однако на просторах бывшего СНГ он по-прежнему эксплуатируется в огромных количествах.

Лишь немногие модели «шестерки» были оборудованы бесконтактной системой зажигания. Ваз 2106 в основном укомплектовывался контактной системой. Однако установка бесконтактного зажигания не составит особого труда. Особенно если вооружиться знаниями из этой статьи.

Содержание

1. Что такое БСЗ и каков принцип ее работы
2. В чем преимущество электронной системы
3. Процесс замены и настройка
4. Первый запуск

Что такое БСЗ и каков принцип ее работы

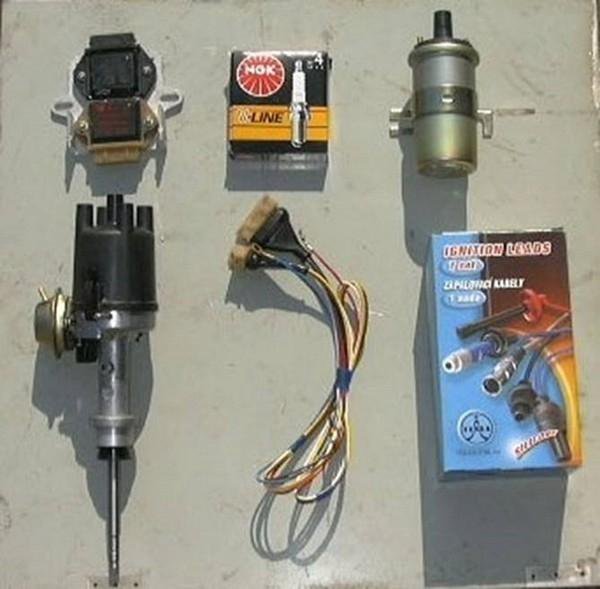

Система состоит из следующих компонентов:

• Датчик-распределитель зажигания. В народе его называют трамблером. В отличие от контактной системы, этот механизм снабжен датчиком Холла.
• Коммутатор. Создает импульсный ток, который передается на катушку зажигания.
• Катушка зажигания. Принимает импульсный ток в низком напряжении и преобразует его в ток с высоким напряжением. В алюминиевом корпусе установлены две обмотки: первичная и вторичная.
• Свечи.
• Свечные провода.

Cхема, которая поможет понять принцип действия и установки бесконтактного зажигания на Ваз 2106:

Первичный контакт на катушке соединен с генератором, а вторичный – с управляющим блоком. С трамблером катушка соединяется проводом высокого напряжения. Трамблер, в свою очередь, с помощью проводов соединяется со свечами и с коммутатором. Принцип действия системы следующий:

1. После того как водитель проворачивает ключ зажигания, на катушку поступает низкое напряжение.
2. После выхода в мертвую точку одного из поршней коммутатор получает сигнал и прекращает подачу напряжения к катушке от генератора или аккумулятора.
3. В этот момент в катушке образуется ток высокого напряжения, который поступает на бегунок распределителя.
4. Импульс передается к свече, которая связана с поршнем, находящимся в мертвой точке. Возникает искра, которая зажигает топливную смесь в цилиндре.

Отличие контактной системы от бесконтактной заключается в том, что подача энергии от источника напряжения к катушке прекращается механическим способом. На распределителе имеется кулачек вала, который нажимает физически на контактную группу.

В чем преимущество электронной системы

От контактной системы ведущие мировые производители отказались еще в восьмидесятых годах XX века. Компания Автоваз устанавливала эти механизмы до девяностых годов. Сегодня их уже не ставят ни на один современный автомобиль. И на это есть четыре веские причины:

1. Контакты нуждались в регулярном обслуживании. В результате действия искры они подгорали, и их нужно было тщательно зачищать.
2. Классическая система была подвержена износу. Приходилось производить замену на новые детали каждые 15 тысяч километров.
3. Из за износа подшипника двигатель работал нестабильно.
4. Контактная система приводила к растягиванию пружин балансиров.

Эти проблемы возникали одна за другой, не давая продуху автовладельцу. Регулярно снижалась мощность искры, мотор начинал работать хуже, а расход значительно увеличивался. Современные системы электронного зажигания ваз 2106 работают значительно стабильнее и долговечнее. Искра получается мощная, топливная смесь лучше воспламеняется.

Заметка: выбирая конкретный комплект БСЗ, внимательно читайте на коробке для какого автомобиля он предназначен. А также нужно следить за тем, чтобы трамблер мог обеспечить работу именно вашего мотора. Разные модели распределителя могут быть очень похожи друг на друга внешне. Но ни в коем случае нельзя ставить трамблер, предназначенный для другого движка.

Опытные автолюбители считают, что наиболее надежными для Жигулей являются комплекты бесконтактной системы зажигания на ваз 2106 от фирмы СОАТЭ. Подробнее о выборе конкретного комплекта вы можете узнать в следующем видео:

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

• Пассатижи
• Два вида отверток
• Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
• Ключи на 8 и на 10
• Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

• Снимаем с аккумулятора клемму «на минус»
• Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
• Выкручиваем свечи
• В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

• Снимаем провод высокого напряжения с катушки и крышку распределителя. Обратите внимание, в каком положении находится бегунок. Чтобы лучше запомнить, лучше сделать отметку с помощью мела.

• Снимаем с трамблера провода и вакуумную трубку. Отворачиваем гайки крепления и вынимаем распределитель.


• Снимаем провода с контактов катушки, отмечая при этом где должны подключаться жилы реле замка и тахометра.

• Вынимаем катушку.

Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

Процесс установки электронного зажигания на Ваз 2106:

• Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
• Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
• Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.

• Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.

• Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.

• Соедините вакуумной трубкой штуцер распределителя с карбюратором.

Первый запуск

Иногда после установки электронного зажигания на Ваз 2106 автомобиль отказывается завестись. Это говорит о том, что нужно проверить, все ли правильно было поставлено. Обратите внимание на подключение проводов высокого напряжения. Проблема может возникнуть и из-за того, что бегунок в результате поворота крышки распределителя начал подавать импульс не в первый, а в четвертый цилиндр.

Отрегулировать систему лучше всего с помощью стробоскопа. Не у каждого он имеется в наличии. А покупать в магазине ради одного раза не стоит. Лучше всего съездить в автосервис и заказать услугу первичной регулировки там.

Как только бесконтактное зажигание установлено, вы почувствуете значительный прирост динамики в процессе езды. Мотор будет работать ровно и стабильно, расход топлива понизится. Заниматься починкой системы зажигания придется реже. Однако будет нелишним на всякий случай возить с собой резервный датчик Холла.
