Предохранитель центрального замка ваз 2114

Центральный замок является полезной и удобной опцией в любом автомобиле, поэтому отказ работы этой системы часто становится серьезной неприятностью. В большинстве машин модели 2114 опция центрального замка устанавливалась с завода.

Со временем система начинает работать некорректно, что проявляется в редком срабатывания замков дверей либо полным отказом. Одна из причин отказа работы системы ЦЗ – сгоревший предохранитель центрального замка ВАЗ 2114. В статье рассмотрим основные места размещения предохранителя, а также разберем другие причины неисправности ЦЗ в «четырке».

1 Где находится предохранитель центрального замка ВАЗ 2114?

2 Другие причины отказа ЦЗ

3 Центральный замок ВАЗ 2114: принцип работы, причины неисправностей и способы их устранения

4 Принцип работы ЦЗ

5 Возможности устранения проблем

6 Другие варианты отказа системы

Где находится предохранитель центрального замка ВАЗ 2114?

Любой владелец отечественного автомобиля знает, что со временем в каждую машину марки «ВАЗ» приходится вносить свои доработки, поэтому в ходе поиска причин неисправности ТЗ возникает вопрос, где же находится нужный предохранитель.

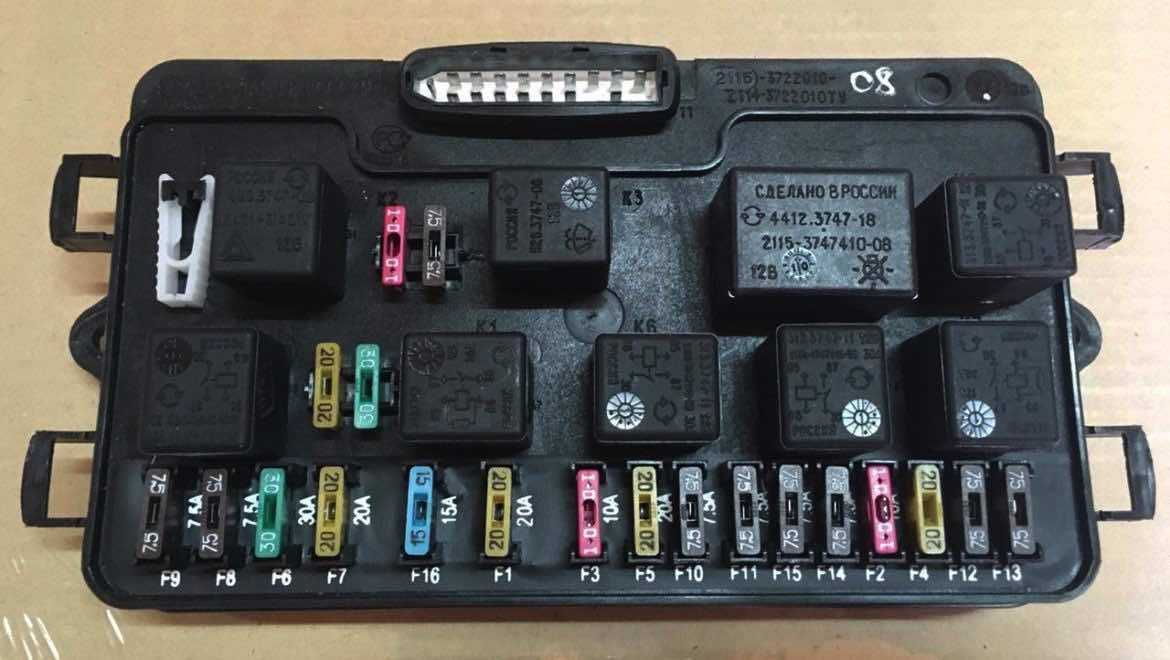

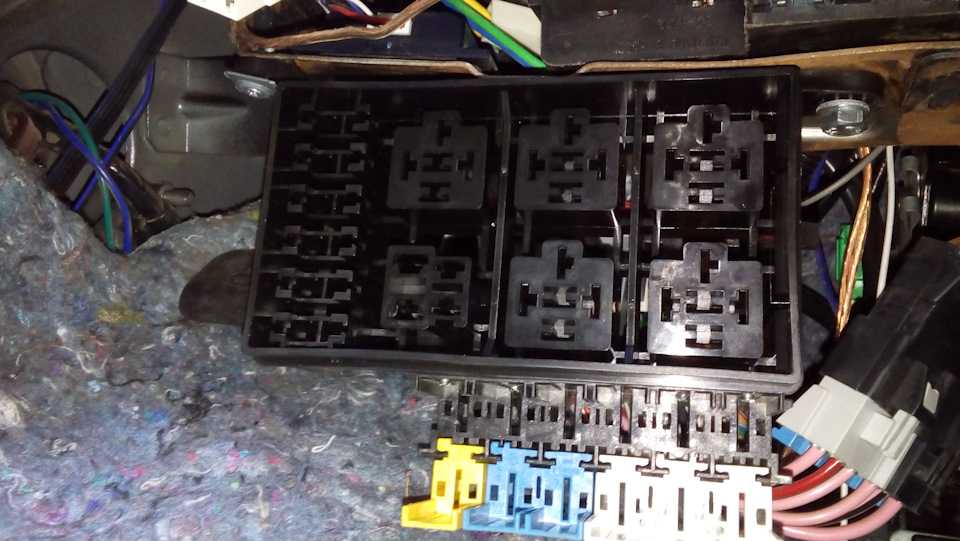

В монтажном блоке, размещенном под капотом машины данного предохранителя нет, т.к. при подключении системы центрального замка защитный элемент удобнее оборудовать в следующих местах:

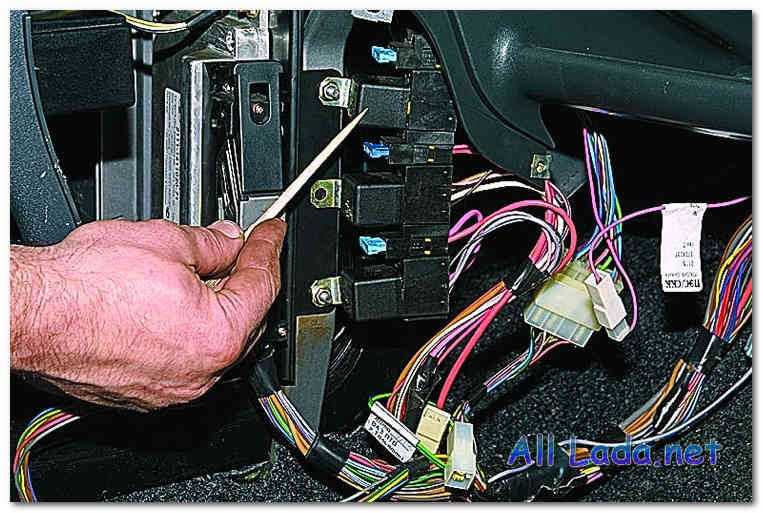

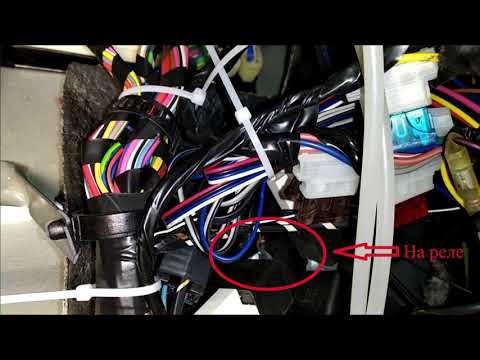

  • С правой стороны под панелью около ног водителя. Т.к. блок управления ЦЗ расположен внутри панели – нужный предохранитель часто внедрен в проводку и жгуты около этого блока. В редких случаях пред находится под ковролином;

Важно! Стоит учитывать, что предохранитель может выглядеть не как стандартная плоская фишка, а как цилиндр. На фото указан заводской вариант предохранителя центрального замка, найти который можно в скрутке проводов под панелью.

  • Под панелью со стороны пассажира предохранитель размещается реже. При проведении работы по оборудованию сигнализации некоторые мастера меняют заводское расположение защитного элемента, поэтому нужный предохранитель следует искать около свежих скруток проводов.

В подкапотном пространстве предохранители размещаются редко (за исключением монтажного блока), поэтому поиск детали следует сосредоточить в салоне под панелью. Определив, где находится предохранитель центрального замка на ВАЗ 2114, провести его замену можно за считанные минуты.

Отталкиваясь от того, где расположен предохранитель ЦЗ на ВАЗ 2114 можно начинать поиск неисправности системы. Замыкание дверей – важная составляющая безопасности машины, поэтому при наличии сбоев в работе замков следует провести проверку всех элементов системы. В заводской вариант включены следующие элементы: приводы в дверях, проводка, блок центрального замка. Выход из строя любого из этих компонентов ведет к сбоям в работе системы.

Другие причины отказа ЦЗ

Диагностика – ключевой момент в определении точной причины неисправности. При наличии звука закрывания двери и при несрабатыванию замков следует провести следующую процедуру:

  • Открутите «солдатики» закрытия дверей;
  • Повторите попытку закрытия дверей с ключа или брелока;
  • При нормальном закрытии замените родные «солдатики» на кнопки блокировки дверей меньшего диаметра.

Выход из строя блока ЦЗ рассматривать следует в последнюю очередь, т. к. этот элемент довольно надежный и выходит из строя в крайне редких случаях.
Рассмотрим еще пару неочевидных причин отказа работы системы центрального замка:

  • Замерзание моторчика в дверях. Пониженная температура влияет на работу многих систем автомобиля, в т.ч. и ЦЗ. Сушка и отогрев места крепления моторчиков замков позволяет исправить проблему;
  • Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка;

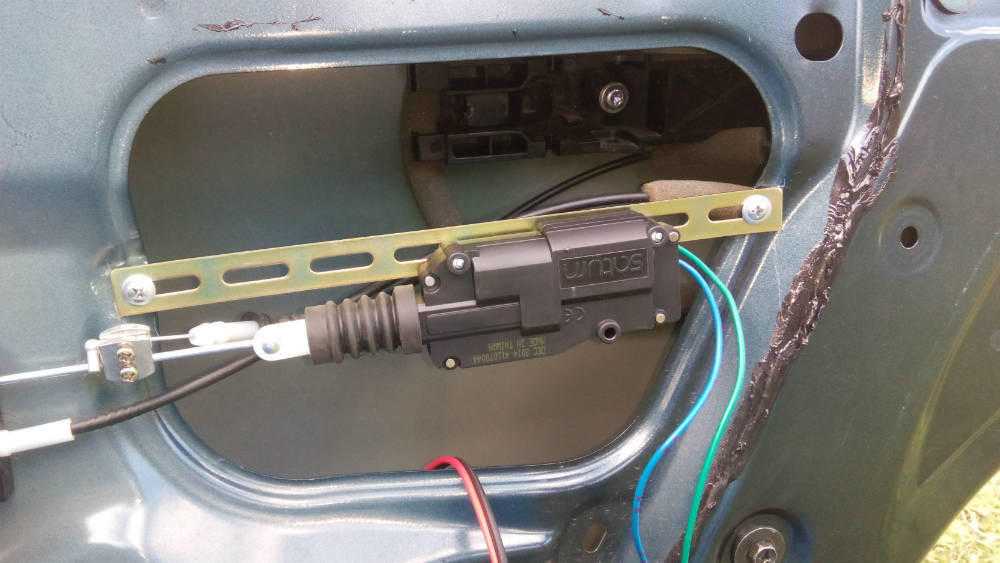

  • Повреждение активатора ЦЗ. На центральном приводе системы располагается активатор, который является связующим звеном между приводами и основным блоком системы. Его повреждение ведет к отказу работы конструкции в целом.

Понимание принципа работы системы позволит точнее и быстрее определять источник проблемы:

  • Привод в водительской двери – ключевой элемент, управляющий остальными замками в дверях. Также электропривод водительской двери подает сигнал на основной блок ЦЗ;
  • При воздействии на «солдатик» водительской двери происходит замыкание контакта и сигнал передает на остальные двери машины. Такой принцип и позволяет одному замку управлять закрытием и открытием других дверей автомобиля.

В автомобилях 2-го поколения «Самары» используется один и тот же тип приводов ЦЗ, поэтому данная статья будет полезна для многих владельцев отечественных автомобилей. При наличии опции ЦЗ управление дверями происходит с помощью брелока. Рекомендуем иметь при себе запасной ключ для открытия дверей через личинку вручную. При отсутствии такого ключа в случае разрядки АКБ или поломки системы попасть в салон авто будет сложно.

Центральный замок ВАЗ 2114: принцип работы, причины неисправностей и способы их устранения

Вот уже сколько лет, автомобилисты всего мира жалуются на неисправность центрального замка и зачастую, задаются вопросом: «Почему это происходит, и какие тому причины»? Ответ на данный вопрос, может быть получен в детальном рассмотрении самого принципа работы центрального замка и его возможностей.

Известно, что практически все современные машины имеют специальную автоматизированную систему, которая позволяет открыть дверь автомобиля и закрыть ее, всего лишь нажатием кнопки. Это и есть центральный замок, и как выясняется, из-за его автономности могут возникнуть некоторые проблемы. Данная дилемма не обошла стороной и отечественный ВАЗ 2114, который для многих, давно стал незаменимым.

Принцип работы ЦЗ

Для начала, давайте разберемся, какой принцип работы центрального замка на ВАЗ 2114? Работа центрального замка предполагает передачу сигнального управления в определённую точку, после чего следует активация реле. В результате этого, при нажатии кнопки на брелоке, дверь автомобиля будет закрыта, или же наоборот — открыта. Достаточно простое объяснения.

Однако этого хватает, чтобы выделить первую проблему с центральным замком, с которой все имеют дело. Это, как несложно догадаться, вопрос технического характера. Другими словами, внутреннее состояние устройства.

Как мы уже знаем, управления ЦЗ происходит по принципу передачи сигнала управления с точки А, в точку Б. Именно здесь и кроется загвоздка, которая объясняется по ряду причин.

  • некорректный монтаж прибора или неправильная настройка;
  • климатическое воздействие.

Возможности устранения проблем

Проблемы кажутся достаточно серьезными. Но не спешите огорчаться. Зная эти причины, вы можете задать себе вопрос: «Почему не работает центральный замок на ВАЗ 2114? В чем проблема?»

Для начала необходимо провести самостоятельную диагностику, которая позволит определить дальнейшие действие. Если автомобиль производит звук закрытия дверей, но ничего не происходит, то следует открутить фиксаторы с дверей, после чего запереть автомобиль. Если двери замыкаются единично, для починки следует купить новые с соответствующим диаметром.

Отличным советом будет проверить внутреннее состояние центрального замка. Часто, причина проблемы может быть в сухом покрытии проводов. В этом случае, стоит смазать машинной смазкой и закрепить материалы на нужные места.

Возможно, пульт дистанционного управления имеет слабый заряд. В этом случае стоит заменить батарейку или, если нужно, сам пульт.

Другой вид проблем имеет несколько иной характер — неработоспособность, вина которому — климат. Нестабильность в работе замка, может быть, по причине низких температур, которые приводят к заморозке системы подачи сигнала. Или, что бывает чаще, — попадания воды в центральный замок ВАЗ 2114. Эта проблема элементарно решается сушкой определённых мест ЦЗ.

Полезный совет: Одна из наиболее распространенных проблем центрального замка — это разряженные батарейки. Специалисты рекомендуют менять их 2 раза в год. Причиной для замены, может служить некорректное срабатывание с дистанции 4-5 метров.

Другие варианты отказа системы

Вышеперечисленные проблемы являются основными причинами повреждения. Однако существует и более сложный механизм, дефект которого не может быть оставлен без внимания.

Бывает, что при ручном способе активации ЦЗ не работоспособен. В данном конкретном случае, скорее всего не работает предохранитель центрального замка ВАЗ 2114. Его состояние зависит от температуры среды. По причине переохлаждения, происходит нарушения работы и он выходит из строя, в следствии этого, ничего не происходит. ЦЗ не реагирует на сигнальные импульсы. Другая причина, это высокая температура, которая приводит к короткому замыканию.

Факт: Часто, центральный замок работает с перебоями в определённых местах. Обычно, причиной этому, являются электромагнитные помехи.

Что есть свеженького?

30.09.2022

К сожалению, многие приезжающие отдыхать люди в Крым, приходят в ужас, когда видят пляжи, на которых им придется…

Далее 29.09.2022

К всеобщему счастью, в 2020 году компания Chery приняла решение по глобальному обновлению своего модельного ряда. Эта…

Далее 25.09.2022

Маховики для грузовиков – одна из важнейших частей кривошипно-шатунного модуля, системы сцепления, а также…

Далее 15.09.2022

Тяжеловесный грузовой автомобиль Хино 700 – это зарубежный самосвал, который представлен на ряду серии Hino Motors, Ltd. …

Далее

Что делать, если не работает центральный замок на ВАЗ-2114

Центральный замок на ВАЗ-2114 является прекрасным устройством, с помощью которого можно разовым движением открыть или закрыть все двери транспортного средства. Со временем возникает ситуация, когда автомобиль перестает закрываться с помощью центрального замка либо закрытие происходит через раз. В таком случае можно судить о том, что устройство вышло из строя.

Причины неисправности

Существует множество причин, по которым центральный замок на ВАЗ-2114 перестает стабильно работать. Все существующие причины неисправности можно разделить на две подгруппы: климатическое воздействие и техническая поломка. В первом случае замок начинает работать нестабильно из-за влияния климата, то есть в силу очень низких температур, в результате чего может заморозиться не только замок, но и другие системы.

Или же в результате обильных дождей в центральный замок на ВАЗ-2114 попала вода. Среди технических причин следует отметить некорректный монтаж прибора на автомобиль или же неправильную настройку его работы. Но иногда устройство не работает из-за длительной эксплуатации, что приводит некоторые элементы к естественному износу. Также проблема может заключаться в использовании низкокачественных устройств.

Принцип работы

Как происходит управление центральным замком на ВАЗ-2114? Алгоритм действия ЦЗ заключается в том, что импульс управления поступает на определенною точку, в результате чего активируется одно реле с силовыми контактами. В одном случае происходит запирание автомобиля, в другом — наоборот. Активаторы ЦЗ подключаются к 30 контакту реле, а через замкнутый 87 контакт на оба выхода активатора действует масса. Если же срабатывает то или иное реле, то 30 контакт будет подключаться к плюсу, и в итоге на активатор будет подаваться временное напряжение, что приведет в движение шток, который либо откроет, либо закроет дверь.

С учетом того, что все активаторы подключаются в систему ЦЗ параллельно, то одно действие будет одинаковым для всех дверей. Устанавливаемые замки на автомобили могут быть электрическими или пневматическими. Электрический ЦЗ состоит из механизмов с единым моторчиком, второй, в свою очередь, включает в себя компрессор, трубки и пульт управления.

Мнения специалистов

Многие специалисты, которые сталкивались с проблемой того, что не работает центральный замок на ВАЗ-2114, утверждают, что все беды с устройством следует разделить на некоторые категории. Ниже мы рассмотрим каждую из них.

Категории неполадок:

  1. Полный отказ устройства.
  2. Частичный отказ замка.
  3. Работа со сбоями в результате механических, электрических или других дефектов.

При появлении проблемы с центральным замком автовладелец должен самостоятельно определить, к какой из вышеперечисленных категорий относится поломка. Поэтому ремонт неисправности не следует начинать с разбора того или иного агрегата — достаточно провести тщательную диагностику оборудования. Благодаря проведенной диагностике автолюбитель не только сократит время на поиск и решение проблемы, но и уменьшит денежные затраты на проведение ремонта.

Во-первых, центральный замок двери на ВАЗ-2114 работает независимо от работы двигателя или зажигания. Главное для ЦЗ — наличие исправной бортовой сети. Исправность БС заключается в правильном подключении клемм питания транспортного средства к АКБ. Самой простой причиной неисправности специалисты называют слишком толстые стенки язычков двери, которые не могут свободно ходить через обшивку. В результате активатор попросту не в силах произвести закрытие дверей, при этом воспроизводит щелчки завершенной работы. Проверить можно простым способом — достаточно открутить фиксаторы с дверей и закрыть автомобиль. Если все двери разово закроются, придется купить новые фиксаторы с меньшим наружным диаметром.

Диагностика неисправности сигнализации

Управляющий активатор ЦЗ устанавливается в водительскую дверь. Как только срабатывает данный привод, то по каналам цепи между остальными активаторами посылается сигнал, согласно которому происходит нужное действие. При установленной на автомобиль сигнализации проверку работоспособности следует начинать с нее. Для этого нужно проверить закрытие как ключом, так и с помощью брелока. Если с первого автомобиль закрывается полностью, а со второго – нет, то проблема заключается в электрической цепи сигнализации либо же в цепи управления. Случается, что самой простой причиной незакрывания автомобиля с брелока является слабый заряд, используемый в батарее.

Случается такое, что и при ручном способе центральный замок не срабатывает. Если используется вакуумный ЦЗ, то при ручной проверке будет отсутствовать звук работающего компрессора. При электрическом ЦЗ будут слышны характерные щелчки, которые издает реле. Однако кнопки на всех дверях останутся в неизменном положении. Чаще всего на отечественных автомобилях наблюдается использование электрических систем центрального замка. В таких случаях, вероятно, вышел из строя предохранитель центрального замка ВАЗ-2114. В зависимости от используемой цепи подключения может понадобиться замена больше чем одного предохранителя. На этом ремонт может быстро закончиться.

Сгорел предохранитель

Может случиться такое, что замененный элемент быстро сгорает. При использовании ЦЗ предохранитель может сгореть из-за короткого замыкания либо при перегрузке. Последняя происходит при проведении каких-либо действий на замерзших замках с помощью брелока, а не ручным открыванием дверей.

Если же на улице тепло и о замерзших замках или застывшей смазке не может быть и речи, значит, дело кроется в коротком замыкании. При КЗ нужно искать причину, причина может заключаться в обрыве проводов либо при плохом соединении из-за окислившихся контактов. В таком случае предохранитель остается целым, но сигнал не передается из-за отсутствия управляющей цепи. Также может быть сломан концевой включатель активатора.

Устранение обрыва проводов

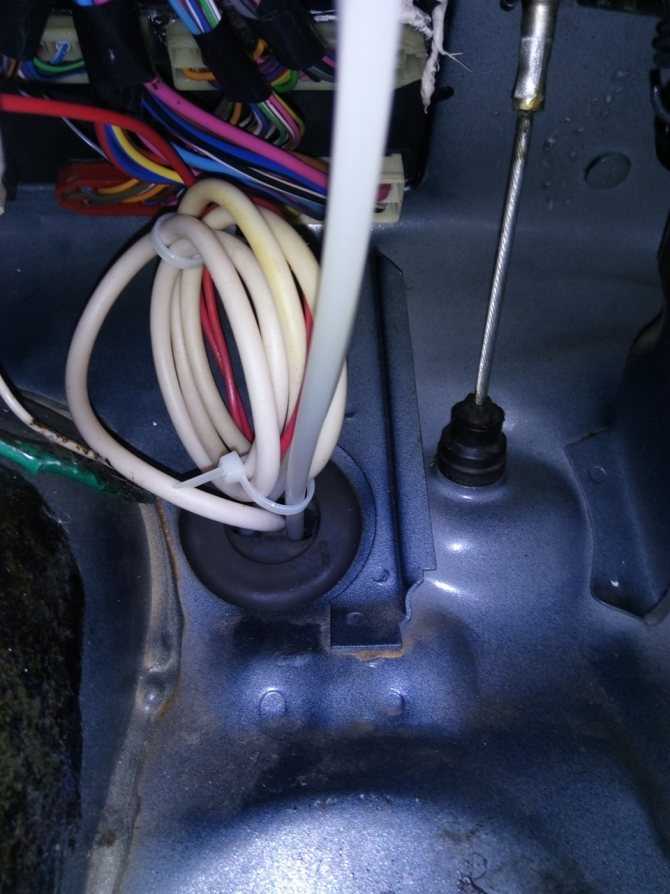

Как правило, чаще всего провода обламываются или обрываются в гофре двери. Связано это с тем, что дверь постоянно открывается или закрывается, а изоляция провода достаточно тонкая. Для устранения неисправности обрыва проводов с резиновой гофры двери необходимо потихоньку вытягивать по одному проводку, которые подходят или отходят от ЦЗ для питания или управления. Оборванный проводок с легкостью вытянется из общей массы. Соединить обрыв можно с помощью простейшего соединения клеммами «папа-мама». Если же обрыв произошел в другом месте, необходимо провести прозвонку всей проводки мультиметром. При проверке стоит помнить, что на одном проводе напряжение будут присутствовать только в момент открытия, а на другом — при закрытии ЦЗ.

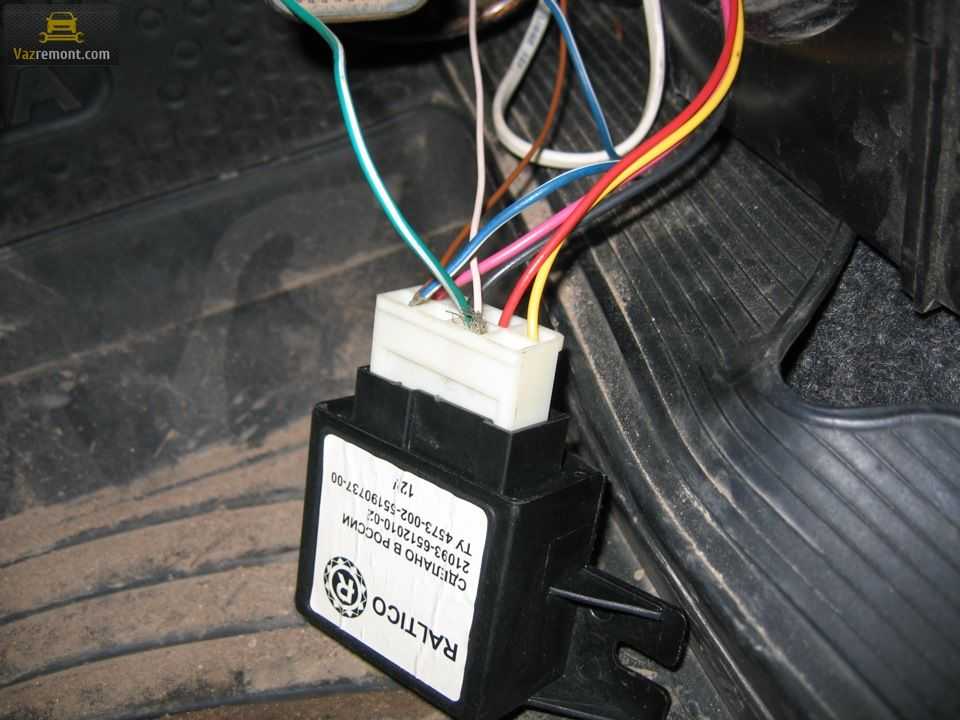

Сгорел блок центрального замка ВАЗ-2114

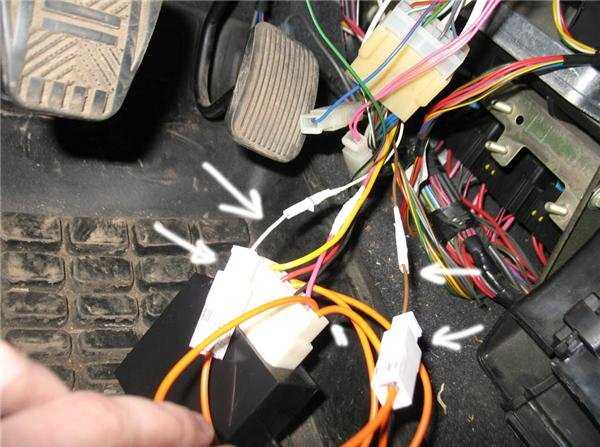

Одной из причин возникновения поломки может быть неисправность блока ЦЗ. Чтобы провести необходимую диагностику, достаточно использовать мультиметр и проверить напряжение контактов, на которые приходится подключение активаторов остальных дверей.

При проверке остальных дверей главным приводом (тем, который установлен на водительской двери) нужно отпирать или запирать замок. Проще говоря, подать ток на контакты блока. Что делать, если вышел из строя блок управления центральным замком на ВАЗ-2114? В таком случае его необходимо заменить на новый. Но его можно и восстановить.

Ремонт электрического ЦЗ

Центральный замок на ВАЗ-2114 данного типа через некоторое время начинает работать с перебоями. Они будут связаны с колебанием температур. Чаще всего нестабильная работа электрического ЦЗ будет наблюдаться при низких температурах или высокой влажности воздуха, то есть в осенне-зимний период. Сначала механизмы будут слегка клинить, затем открытие или закрытие не будет происходить вовсе. Наиболее часто такая проблема встречается на отечественных автомобилях с предустановленным центральным замком от завода-изготовителя. Установленные на заводе замки с соленоидами лучше заменить на ЦЗ с моторчиками, которые будут понадежнее.

Если же не срабатывает привод одной двери, следует провести проверку цепи к данной двери. Если же нет обрыва цепи, то проблема может крыться в неисправности реле включения или поломке платы управления активатора. Иногда может сгореть обмотка соленоида или моторчика, либо произойти износ шестерни привода. В таком случае может понадобиться замена вспомогательного привода двери ЦЗ.

Поломка привода ЦЗ

Если вся проводка находится в исправном состоянии, то случается и такое, что происходит поломка главного активатора, который закрывает центральный замок на ВАЗ-2114. Чтобы решить проблему, достаточно приобрести новый активатор главной двери. Только стоит помнить, что следует покупать привод замка, имеющего 5 проводов, а не 2. Так как пятипроводный ставится на дверь управления, а двухпроводный — только на управляемую часть.

Итак, мы рассмотрели основные неисправности, которые случаются с центральным замком на отечественных автомобилях «Самара-2».

Где находится предохранитель центрального замка?

Центральный замок является полезной и удобной опцией в любом автомобиле, поэтому отказ работы этой системы часто становится серьезной неприятностью. В большинстве машин модели 2114 опция центрального замка устанавливалась с завода. Со временем система начинает работать некорректно, что проявляется в редком срабатывания замков дверей либо полным отказом. Одна из причин отказа работы системы ЦЗ – сгоревший предохранитель центрального замка ВАЗ 2114. В статье рассмотрим основные места размещения предохранителя, а также разберем другие причины неисправности ЦЗ в «четырке».

Полезное видео:

Где находится предохранитель центрального замка ВАЗ 2114?

Любой владелец отечественного автомобиля знает, что со временем в каждую машину марки «ВАЗ» приходится вносить свои доработки, поэтому в ходе поиска причин неисправности ТЗ возникает вопрос, где же находится нужный предохранитель.
В монтажном блоке, размещенном под капотом машины данного предохранителя нет, т. к. при подключении системы центрального замка защитный элемент удобнее оборудовать в следующих местах:

  • С правой стороны под панелью около ног водителя. Т.к. блок управления ЦЗ расположен внутри панели – нужный предохранитель часто внедрен в проводку и жгуты около этого блока. В редких случаях пред находится под ковролином;

Важно! Стоит учитывать, что предохранитель может выглядеть не как стандартная плоская фишка, а как цилиндр. На фото указан заводской вариант предохранителя центрального замка, найти который можно в скрутке проводов под панелью.

  • Под панелью со стороны пассажира предохранитель размещается реже. При проведении работы по оборудованию сигнализации некоторые мастера меняют заводское расположение защитного элемента, поэтому нужный предохранитель следует искать около свежих скруток проводов.

В подкапотном пространстве предохранители размещаются редко (за исключением монтажного блока), поэтому поиск детали следует сосредоточить в салоне под панелью. Определив, где находится предохранитель центрального замка на ВАЗ 2114, провести его замену можно за считанные минуты.

Полезно:

Отталкиваясь от того, где расположен предохранитель ЦЗ на ВАЗ 2114 можно начинать поиск неисправности системы. Замыкание дверей – важная составляющая безопасности машины, поэтому при наличии сбоев в работе замков следует провести проверку всех элементов системы. В заводской вариант включены следующие элементы: приводы в дверях, проводка, блок центрального замка. Выход из строя любого из этих компонентов ведет к сбоям в работе системы.

Другие причины отказа ЦЗ

Диагностика – ключевой момент в определении точной причины неисправности. При наличии звука закрывания двери и при несрабатыванию замков следует провести следующую процедуру:

  • Открутите «солдатики» закрытия дверей;
  • Повторите попытку закрытия дверей с ключа или брелока;
  • При нормальном закрытии замените родные «солдатики» на кнопки блокировки дверей меньшего диаметра.

Выход из строя блока ЦЗ рассматривать следует в последнюю очередь, т.к. этот элемент довольно надежный и выходит из строя в крайне редких случаях.
Рассмотрим еще пару неочевидных причин отказа работы системы центрального замка:

  • Замерзание моторчика в дверях. Пониженная температура влияет на работу многих систем автомобиля, в т.ч. и ЦЗ. Сушка и отогрев места крепления моторчиков замков позволяет исправить проблему;
  • Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка;
  • Повреждение активатора ЦЗ. На центральном приводе системы располагается активатор, который является связующим звеном между приводами и основным блоком системы. Его повреждение ведет к отказу работы конструкции в целом.

Понимание принципа работы системы позволит точнее и быстрее определять источник проблемы:

  • Привод в водительской двери – ключевой элемент, управляющий остальными замками в дверях. Также электропривод водительской двери подает сигнал на основной блок ЦЗ;
  • При воздействии на «солдатик» водительской двери происходит замыкание контакта и сигнал передает на остальные двери машины. Такой принцип и позволяет одному замку управлять закрытием и открытием других дверей автомобиля.

В автомобилях 2-го поколения «Самары» используется один и тот же тип приводов ЦЗ, поэтому данная статья будет полезна для многих владельцев отечественных автомобилей. При наличии опции ЦЗ управление дверями происходит с помощью брелока. Рекомендуем иметь при себе запасной ключ для открытия дверей через личинку вручную. При отсутствии такого ключа в случае разрядки АКБ или поломки системы попасть в салон авто будет сложно.

Не работает центральный замок ВАЗ-2114: причины и ремонт

Автомобили, сходящие с конвейера Волжского автозавода, давно уже зарекомендовали себя как надежные и безотказные транспортные средства, чьей отличительной особенностью являются легкость эксплуатации и простота обслуживания. Впрочем, к сожалению, как и любые другие механизмы – они иногда ломаются. Как свидетельствуют отзывы владельцев, довольно уязвимым элементом считается центральный замок. У него есть несколько специфических особенностей, не зная о которых избавиться от проблемы без помощи профессионального ремонтника не выйдет.

Читайте также: Замена датчика кислорода ВАЗ-2114 своими руками

Так по какой же причине не работает центральный замок конкретно на ВАЗ-2114? Давайте разберемся.

Общая полезная информация

Сам по себе центральный замок (сокращенно – ЦЗ) это специальный механизм блокировки, обеспечивающий закрытие всех дверей сразу. Данное устройство заметно повышает комфортность эксплуатации автомашины, так как избавляет от необходимости запирать ее вручную. При установке противоугонной сигнализации функциональность ЦЗ вырастает в разы.

Читайте также:Почему не работают поворотники ВАЗ-2114

Замок функционирует вне зависимости от того, включена силовая установка или же нет – питание он получает прямиком от аккумулятора.

Как правило, поломки запирающего устройства приводят к тому, что возникают определенные трудности с:

  • закрыванием отдельных дверец;
  • заеданиями;
  • неоднократными пробуксовками механизма и т. д.

Существует несколько наиболее распространенных причин, вызывающих подобного рода неприятности, и обо всех мы расскажем ниже.

Читайте также:Какие признаки неисправности у ДПДЗ-ВАЗ 2114

Кстати, далеко не все автовладельцы знают, где именно располагается в их ВАЗ-2114 центральный замок. Искать его необходимо непосредственно в водительской дверце. Здесь же установлен и электропривод. Прочие элементы распределены между другими дверями. Блок управления (мозг ЦЗ) находится за приборной панелью.

Что может случится с замком – семь самых часто встречаемых поломок

Почему же центральный замок, установленный на ВАЗ-2114, перестал нормально функционировать? По большей мере отказы наблюдаются в слишком сырую погоду или из-за резких температурных перепадов.

Признаком надвигающихся проблем являются:

  • заклинивание;
  • частичное (или нечеткое) срабатывание;
  • слишком громкий лязг и шум редуктора.

Прежде всего, отказы происходят из-за выхода из строя электромагнитного реле, контролирующего питание ЦЗ. Убедиться, что виновато именно оно, несложно – достаточно на его место установить заведомо исправное.

Электрическое замыкание также часто является причиной отказа центрального замка. Здесь отыскать проблему будет гораздо сложнее. Потребуется протестировать проводку в цепи с помощью мультиметра, начиная с аккумулятора. Перед проверкой не забудьте отключить минусовую клемму на батарее.

Повреждение целостности цепи. В некоторых местах жилки из-за постоянно трения приходят со временем в негодность. Может в частности испортиться изоляция или разорваться проводок. Есть риск потери контакта из-за расшатывания разъемов либо их окисления.

В конструкции центрального замка имеются особые пружинки, похожие формой на букву «Г». Их предназначение – помогать при срабатывании тяги. Однако с течением времени они растягиваются и, наоборот, начинают препятствовать свободному движению названного выше элемента. Самый простой вариант устранения – просто убрать все эти пружины. Их отсутствие никак не сказывается на работоспособности ЦЗ.

Отказ блока центрального замка случается очень редко, тем не менее вероятность такого рода поломки сбрасывать со счетов не стоит. Разобраться с проблемой позволит обычный тестер. Следует, в частности, измерить напряжение непосредственно на контактах, выходящих из блока. Интересуют не конкретные показатели, а сам факт наличия питания. При отсутствии мультиметра проверку осуществляют по-другому:

  • берут достаточно длинный проводок;
  • один его конец присоединяют к минусу АКБ;
  • второй – к БЦЗ;
  • далее производят попытку закрыть/открыть замок.

Отсутствие результата указывает со всей очевидностью на отказ узла.

Еще из-за определенных перегрузок нередко перегорает предохранитель. Этому, в частности, способствует затрудненный ход тяг и пр. Часто подобные проблемы случаются с машинами, прошедшими тюнинг в кустарных мастерских, в ходе которых производилась замена дверных накладок. Из-за этого уменьшается зазор под обшивкой, что не дает возможности ходунку работать нормально. В результате сервоприводу требуется больше усилий для движения тяг, и это приводит к перегрузке цепи.

Вышел из строя активатор ЦЗ. Данный элемент принадлежит к числу наиболее уязвимых и капризных. Поломку может спровоцировать:

  • повышенная влажность;
  • износ;
  • образование оксидной пленки на контактах.

Нюансы проведения диагностических мероприятий

Тем, у кого машина снабжена противоугонной сигнализацией, следует в первую очередь проверить именно ее. В этом случае работоспособность центрального замка тестируют:

  • как с помощью дистанционного пульта;
  • так и отпиранием ключом.

На отказ сигнализации указывает свободное открытие-закрытие дверец вручную.

Далее рекомендуется убедиться, что аккумулятор не разрядился. Напряжение измеряют тестером, приложив щупы к плюсу и минусу. В норме показатель будет 11,5 вольта. С подсевшей батареей ЦЗ часто сбоит. При отсутствии мультиметра рекомендуется взять обычную лампочку на 12 В.

В целом же всегда начинайте проверку с самых простых действий. Только если данные меры ни к чему не приведут – приступайте к разборке дверец, причем начните именно с водительской.

Заключение

Описанные в настоящей статье проблемы, связанные с функционированием центрального замка, – это далеко не полный перечень, но именно они встречаются чаще всего. Разобраться с такими поломками под силу даже не слишком опытному автолюбителю.

Когда же знаний не хватает и все описанные выше рекомендации не помогают – не рискуйте понапрасну и отправляйтесь в автосервис. Помните, что неумелые действия, как правило, приводят к усугублению ситуации и, следовательно, в дальнейшем влекут ненужные расходы на ликвидацию последствий.

Почему не работает центральный замок на ВАЗ-2112: причины, ремонт

Центральный замок, или как его коротко называют «ЦЗ» — нужная и необходимая вещь для любого автомобиля, позволяющая владельцу лишь одним движением руки открыть и закрыть любую дверь в автомобиле. Однако случается так, что эта система перестаёт функционировать полностью, либо отдельные её части не работают должным образом.

Существуют причины по которым может отказать та или иная часть центрального замка, и о каждой мы расскажем ниже подробно.

Содержание

  • 1 Не работает центральный замок: признаки неисправности и причины их возникновения
    • 1.1 Нет контакта в приводе
    • 1. 2 Перегорел предохранитель
    • 1.3 Провода центрального замка перебиты
    • 1.4 Перегорел блок
    • 1.5 Активатор центрального замка неисправен
  • 2 Принцип работы центрального замка на ВАЗ-2112

Не работает центральный замок: признаки неисправности и причины их возникновения

Случается, так, что во время закрывания центрального замка, расположенного на водительской двери никаких действий на остальных дверях не происходит. Однако стоит немного пошевелить его, как тут же двери закрылись. Сразу понятно, что дело тут в наличии неисправностей в центральном замке и этому способствуют некоторые причины.

Среди всех возможных причин неисправностей можно выделить все самые основные.

Нет контакта в приводе

При такой неисправности контакты внутри привода управления необходимые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

Когда в работе центрального замка встречаются подобные неполадки, в первую очередь необходимо убедиться в том, что кнопка опущена до самого конца. Если же по какой-то причине этого не происходит, сначала осмотрите обшивку на наличие задиров, а после, осмотреть тягу на её ровное и точное положение.

Перегорел предохранитель

Если манипуляции с тягой центрального замка не приносят никаких результатов, и они никак не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую цепь, а конкретно предохранитель. Потому, что на центральном замке он может выйти из строя не только при возникновении короткого замыкания в цепи, но и от возникновения малейшей перегрузки.

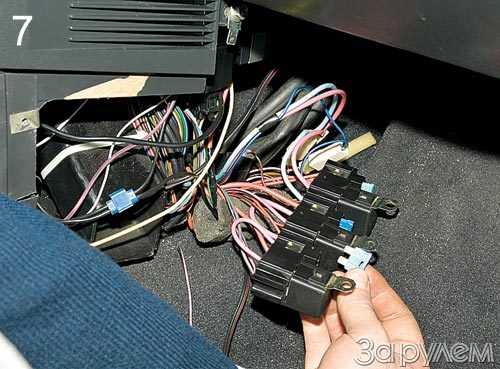

Предохранитель центрального замка указан маркером.

Перегрузка возникает чаще всего от недостаточного положения тяг, а также смазки в них во время зимней эксплуатации автомобиля.

Провода центрального замка перебиты

Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка. Основная причина этому именно излом проводов в тех местах где на них приходится наибольшая нагрузка. Таким местом безусловно является проход гофры со стороны стойки и водительской двери. А так как именно водительскую дверь чаще всего открывают в любом автомобиле, то большую часть нагрузки достаётся именно ей.

  • Выявить подобную неисправность достаточно легко, необходимо лишь освободить один из концов гофры, в котором проходят провода в дверь и потянуть один из пяти проводов центрального замка. Как правило, они соединены в один жгут, либо идут рядом друг с другом.
  • После проведения таких манипуляций, провод который порван или перебит будет легко поддаваться среди общей кучи.
  • Если вы точно уверены в неисправности той или иной цепи, заменить её не составит труда, путём врезки нужного провода и дальнейшей изоляцией при помощи изоленты.
  • Когда провода перебиты или порваны в иным местах, найти неисправность можно только лишь путём прозвона цепи мультиметром.

Перегорел блок

Ещё одной причиной по которой возможен выход из строя центрального замка – это перегорание блока центрального замка. И для того, чтобы провести его диагностику, необходимо воспользоваться вышеназванным мультиметром и определить наличие напряжения на контактах блока.

Так выглядит иммобилайзер и блок ЦЗ за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него поступали импульсы на основной блок.

Активатор центрального замка неисправен

И последней причиной по которой центральный замок отказывается работать будет – отказ активатора на центральном приводе. Он может выйти из строя как по механическим причинам, ввиду износа трущихся деталей, так и ввиду воздействия на него внешних факторов влаги и коррозии.

В случае поломки самого активатора, требуется заменить электропривод на новый и провести его замену. Обратите внимание на тот, факт, что привод должен иметь пять проводов различных расцветок.

Принцип работы центрального замка на ВАЗ-2112

Центральный замок, который работает от привода водительской двери ВАЗ-2112 работает следующим образом:

Когда замок закрывается, то шток на водительской двери опускается вниз, замыкая тем самым определённые контакты на электроприводе. От этих действий блок центрального замка получает сигналы, и передаёт команды на приводы всех остальных замков дверей. Таким же образом происходит и их открытие.

ремонт и установка блока управления по схеме

27.04.2022
