Система зарядки (генератор, реле-регулятор напряжения, реле контроля зарядки, монтажный блок, замок зажигания, вольтметр)

Система зарядки (генератор, реле-регулятор напряжения, реле контроля зарядки, монтажный блок, замок зажигания, вольтметр).

 Реле-регулятор напряжения РР-380.

Интегральный регулятор напряжения 2105, 2108.

Погрешность вольтметра при 12 и 14 В не должна превышать 0,4 В. Проверять после работы вольтметра в течение 15 мин. при напряжении 12В.

Внимание! Неправильное подключение агрегатов и цепей системы зарядки может привести к выходу агрегатов из строя и короткому замыканию.

Если у вас есть что добавить в этот раздел пишите.

2.1. Контрольная лампа зарядки горит постоянно. АКБ не заряжается. Нет питания на клемме «67» генератора 2101 или на клемме «В» генератора 2105
а) Перегорел 10 (или 9 на ВАЗ-2105,2107)предохранитель.	Заменить предохранитель. Устранить причину перегорания предохранителя: замыкание в цепи обмотки возбуждения генератора, реле-регулятора РР380.
б) Обрыв в цепи питания обмотки возбуждения генератора.	Проверить наличие напряжения в соединениях цепи обмотки возбуждения (См. рис. 4.1а-ж). Восстановить соединение. Возможен обрыв цепи в монтажном блоке или контактной группе замка зажигания.
2.2. Контрольная лампа горит или периодически загорается при движении автомобиля, АКБ не заряжается. Генератор не дает зарядку
а) Проскальзывание ремня привода генератора.	Отрегулировать натяжение ремня. Прогиб ремня между шкивами генератора и водяного насоса должен быть в пределах 12-17мм при усилии 10 кгс.
б) Обрыв в цепи обмотки возбуждения генератора. Загрязнение контактных колец, износ или зависание щеток, обрыв обмотки возбуждения ротора в месте пайки к контактным кольцам или в месте выхода провода из катушки.	Снять провод со щеткодержателя. Включить контрольную лампу между щеткодержателем и снятым проводом. При исправной системе лампа должна гореть. Если лампа не горит, протереть контактные кольца ветошью, смоченной в бензине, заменить щеткодержатель, если щетки изношены до 8мм, устранить заедание щеток, заменить ротор генератора при обрыве цепи между контактными кольцами. На автомобилях ВАЗ-2105, 2107, 2108, 32109, 21099 возможен дефект регулятора напряжения «не открывается ИРН» (порядок его проверки см. п. 2.2г).
в) Занижено напряжение, выдаваемое генератором. Неисправность реле-регулятора напряжения: некачественная регулировка, изгиб серьги (на всех автомобилях кроме ВАЗ-2105, 2107, 2109, 21099).	При прогретом двигателе и частоте вращения двигателя 2500*3000 об/мин замерить напряжение на клеммах АКБ. Напряжение должно быть в пределах 13,9-14,5 вольт. Заменить реле-регулятор напряжения или отрегулировать. Регулировка допустима только после гарантийного периода эксплуатации. Не допускаются механические повреждения регулятора, т.к. это приводит к изгибу серьги и неправильной регулировке тока возбуждения
г) Генератор 2105 не дает зарядки. Неисправность интегрального регулятора напряжения 2105. 2108.	При прогретом двигателе на средних оборотах замерить напряжение между клеммой «В» и «массой» генератора. Напряжение должно быть13,5-14,6 В при t°=25±10°С. При температурах более высоких или более низких напряжение может быть выше или ниже на 0,2-0,3 В. Замену регулятор» производить после проверки его на стенде. Проверка регулятора производится по схеме, приведенной на рис, 4.2а,б, Между выводами «Ш» и «В» регулятора включить лампу мощностью 1-3 Вт, к другому выводу «В» и к «массе» присоединить источник питания с изменяющимся напряжение» 12-16 В. При напряжении до 14,6 В лампа должна гореть, при большем напряжении — должна гаснуть. Если лампа не горит в обоих случаях, то ИРН имеет внутренний обрыв, а если горит в обоих случаях, следовательно, в ИРН пробой.
Примечание: не допускается мыть генераторные установки, содержащие интегральные реле, струей воды под давлением и горючими материалами. Загрязненный регулятор следует протереть тряпкой, смоченной в бензине.
Рис. 4.2а. Схема проверки регулятора напряжения 2105: 1 — батарея; 2 — регулятор напряжения; 3 — контрольная лампа.
Рис. 4.26. Схема для проверки регулятора напряжения 2108: 1 — аккумуляторная батарея; 2 -вывод «масса» регулятора; 3 — регулятор напряжения; 4 — вывод «Ш» регулятора; 5 — вывод «В» регулятора; 6 — контрольная лампа; 7 — вывод «Б» регулятора напряжения.	а — выпуска с 1996 г. в — выпуска до 1996 г.;
д) Пробой одного или нескольких положительных диодов генератора (при включении зажигания слышны характерные щелчки срабатывает реле РС702: контрольная лампа работает нормально).	Проверить контрольной лампой прохождение тока через диоды в обоих направлениях. Заменить держатель диодов.
е) Обрыв в одном или нескольких диодах генератора (не обеспечивается отдача тока по кривой).	Проверить контрольной лампой прохождение тока через диоды в обоих направлениях. Заменить держатель диодов.
	Рис. 4.2в. Схемы для проверки вентилей выпрямителя 2108: 1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — генератор; I — проверка одновременно «положительных» и «отрицательных» вентилей; II — проверка «отрицательных» вентилей; III — проверка «положительных вентилей.
	Рис. 4.2г. Схема для проверки вентилей выпрямителя ВАЗ-2110: 1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — генератор; I — поверка одновременно «положительных» и «отрицательных» вентилей; II — проверка «положительных» вентилей; III — проверка «отрицательных» вентилей.
ж) Обрыв или межвитковое замыкание в обмотке статора	Прозвонить цепь: центр звезды — выводы статорной обмотки. Заменить статор.
з) Обрыв или короткое замыкание в дополнительных диодах питания обмотки возбуждения (ВАЗ-2108, 2109, 21099).	При коротком замыкании: Отсоединить провод от АКБ и от вывода «В» регулятора напряжения; «плюс» через контрольную лампу (1-3 Вт, 12 В) присоединить к клемме «61», «минус» — к одному из болтов крепления выпрямительного блока. Если лампа загорится, в одном из диодов — пробой. Обрыв: Замерить напряжение на клемме «61» на средних оборотах вращения ротора (реле-регулятор исправен). Напряжение ниже 14 В — обрыв в одном из диодов. Заменить держатель диодов 3701100.
2. 3. Контрольная лампа горит. АКБ заряжается
а) Обрыв в соединении между штекером «85» реле контрольной лампы зарядки и центром звезды генератора.	Снять провод со штекера «85» РС702 и при работающем двигателе подключить провод к штекеру «85». Реле должно срабатывать. Восстановить соединение.
б) Неисправно реле контроля зарядки: обрыв цепи между штекерами «85» — «86», разрегулировка реле, постоянно замкнуты контакты.	Проверить реле. Оно должно срабатывать при напряжении 0,2-1,5 В.
2.4. Контрольная лампа не загорается при включении зажигания
а) Зазор между контактами реле контроля зарядки РС702 в нерабочем состоянии.	Заменить реле. В нерабочем состоянии реле между штекерами «85» и «30/51» должна быть цепь.
б) Обрыв в цепи питания реле контроля зарядки.	Проверить напряжение в разъемах согласно схеме (см. рис. 4.1 а) Восстановить соединение.
в) Перегорела контрольная лампа зарядки.	Заменить лампу.
г) Короткое замыкание одного или нескольких отрицательных диодов.	При прогретом двигателе и частоте вращения двигателя 2500-3000 об/мин замерить напряжение на клеммах АКБ. Напряжение должно быть в пределах 13,9-14,5 вольт. Заменить реле-регулятор напряжения или отрегулировать. Регулировка допустима только после гарантийного периода эксплуатации. Не допускаются механические повреждения регулятора, т.к. это приводит к изгибу серьги и неправильной регулировке тока возбуждения
д) Замыкание обмотки статора на «массу».	Прозвонить цепь: обмотка статора — пакет железа статора, Поврежденная обмотка имеет цвета «побежалости» и трещины изоляции провода. Заменить статор.
е) Перегорел предохранитель монтажного блока.	Устранить замыкание в цепях, защищенных предохранителем.
ж) Дефект контактной группы замка зажигания, дефект промежуточного реле включения зажигания (обрыв обмотки катушки, не замыкаются основные контакты).	При включенном зажигании должно быть напряжение на голубом-черном проводе замка зажигания, на клемме «85» реле включения зажигания. Заменить неисправную деталь реле или замок зажигания.
2.5. Генератор дает зарядку. АКБ заряжается слабо или не заряжается
а) Ослаблено крепление наконечников проводов на генераторе и АКБ, окислены выводы АКБ, повреждены провода.	Очистить выводы батареи от окислов, затянуть зажимы, заменить поврежденные провода.
б) Неисправность АКБ: обрыв цепи межэлементных соединений. Плотность электролита во всех банках одинакова. Напряжение на выводных штырях «0» вольт.	Заменить АКБ.
в) Замыкание между винтом крепления щеткодержателя и шиной щетки, присоединяемой к выводу «В» регулятора (только для ВАЗ-2105,2107,2108,2109,21099). Перегорание проводника от клеммы «30» к клемме «В» регулятора.	Устранить замыкание. Проверить регулятор напряжения.
2.6. АКБ перезаряжается. Выплески электролита
а) Плохой контакт между РР380 с кузовом автомобиля или двигателя с кузовом (на ВАЗ-2105, 2107, 2108, 2109, 21099).	Проверка производится при следующих условиях: — АКБ должна быть полностью заряжена, — все потребители, кроме АКБ и системы зажигания, должны быть отключены, — частота вращения двигателя должна быть 2500-3000 об/мин. Подключить вольтметр к клеммам АКБ. Замерить напряжение. Соединить корпус регулятора с клеммой «минус» АКБ отдельным проводником и замерить напряжение. Напряжение при втором замере должно быть 13,9-14,5 для РР380 или 13,5-14,6 для ИРН 2105, 2108. Восстановить соединение корпуса РР380 с кузовом автомобиля, двигателя — с кузовом (ВАЗ-2105, 2107,2108,2109, 21099).
б) Повышенное падение напряжения в цепи «30» генератора 2101 «30/1» и «15» клемм замка зажигания — 10 предохранитель «15» клемма РР-380. Для ВАЗ-2105, 2107, 2108, 2109, 21099: «30» клемма генератора 2105, 2108 — колодки монтажного блока- клеммы «30» — «15/2» замка зажигания — колодки монтажного блока — 9 предохранитель.	Замерить напряжение на клеммах АКБ (И1) и между клеммами «15» регуляторами напряжения и корпусом (И2). И1 не должно превышать И2 более чем на 0,2 вольта. Восстановить надежность в соединениях.
в) Неисправность регулятора напряжения.	Заменить реле-регулятор только после проведения работ согласно п. 2.6л. , б.
г) Межвитковое замыкание обмотки ротора генератора.	Замерить сопротивление обмотки ротора. Заменить ротор,
2.7. Повышенный шум генератора при работе
а) Ослаблена гайка шкива вентилятора: не затянута, сорвана резьба.	Затянуть гайку шкива вентилятора, заменить поврежденные детали.
б) Трещина, разрушение шкива вентилятора в месте сварки шкива со ступицей.	Заменить поврежденные детали.
в) Разбита шпоночная канавка под шкив вентилятора.	Заменить поврежденные детали.
г) Попадание постороннего предмета.	Заменить поврежденные детали или генератор. В случае, если генератор разбирался, заменить детали за счет виновного
д) Задевание ротора за статор.	Заменить генератор.
е) Обрыв «клюва» ротора генератора.	Заменить генератор.
ж) Электромагнитный шум.	Снять провод со щеткодержателя. Шум прекращается. Заменить генератор. Возможен дефект: межвитковое замыкание обмотки статора.
з) Износ вала ротора в месте посадки под подшипник со стороны привода генератора».	Радиальный люфт вала ротора. Дефект возможен из-за пере тяжки ремня привода генератора.
и) Дефект подшипников.	Заменить подшипник, вышедший из строя. Замену подшипника производить строго по «Технологии», т.к. некачественная его запрессовка приведет к повторной его замене.
к) Скрип щеток.	Протереть щетки и контактные кольца хлопчатобумажной салфеткой, смоченной в бензине.

Расположение предохранителей и реле ВАЗ 2110 VAZ (2111, 2112)

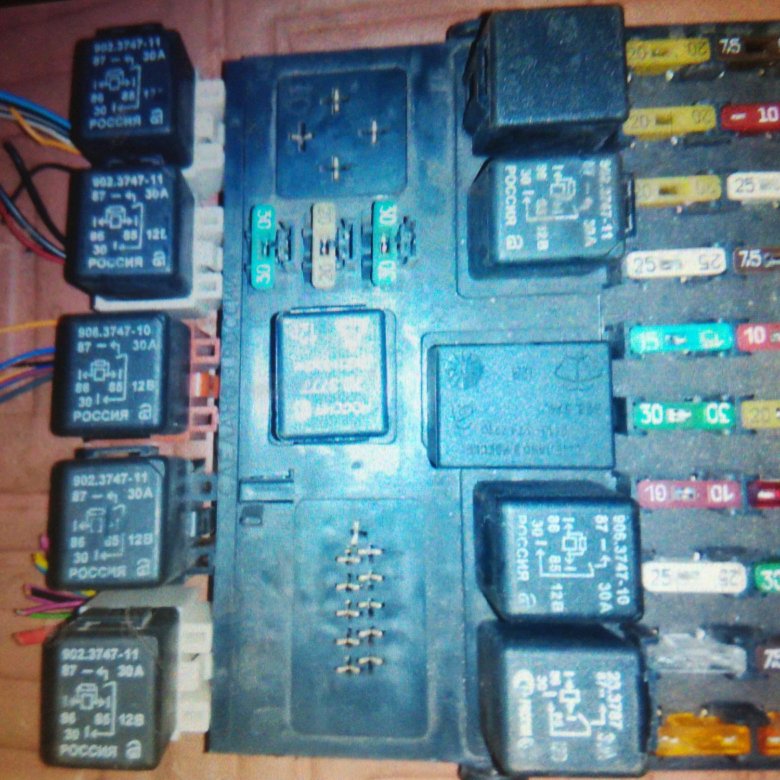

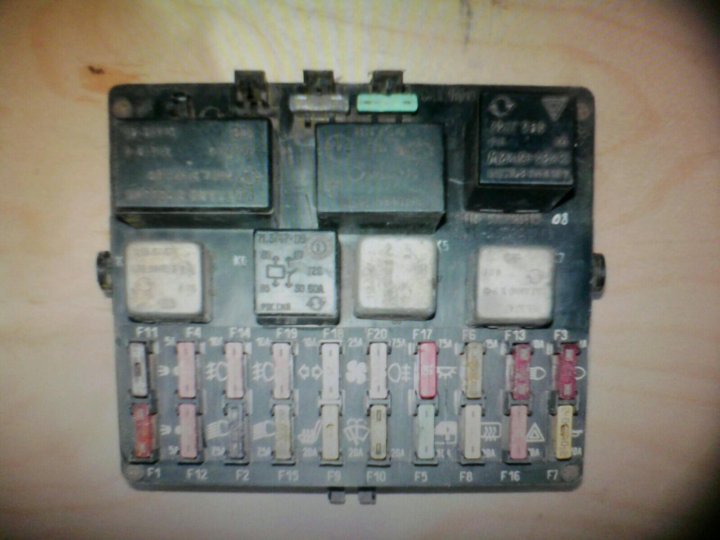

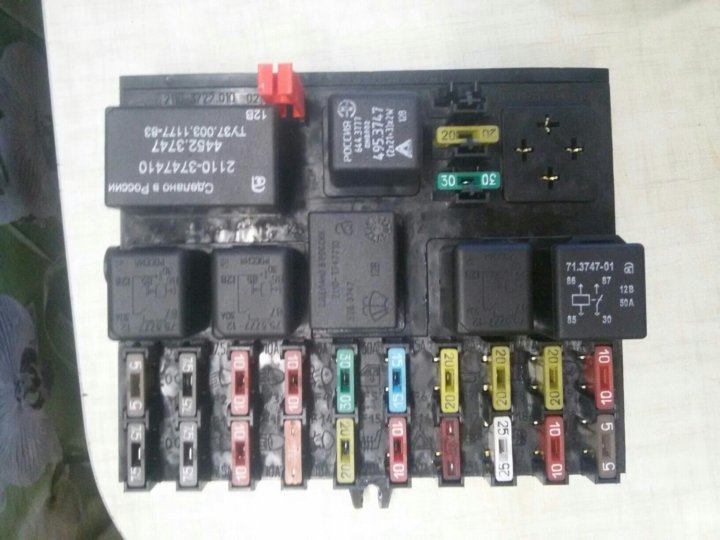

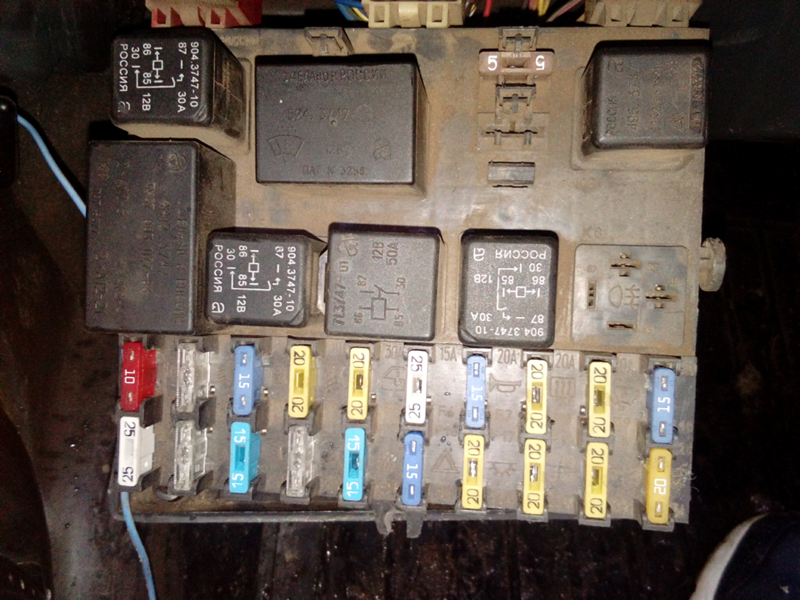

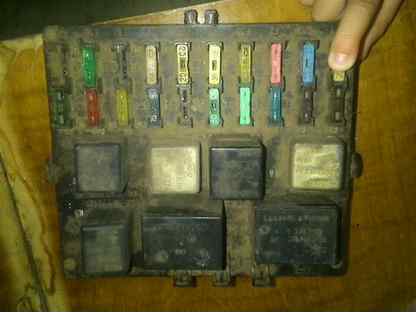

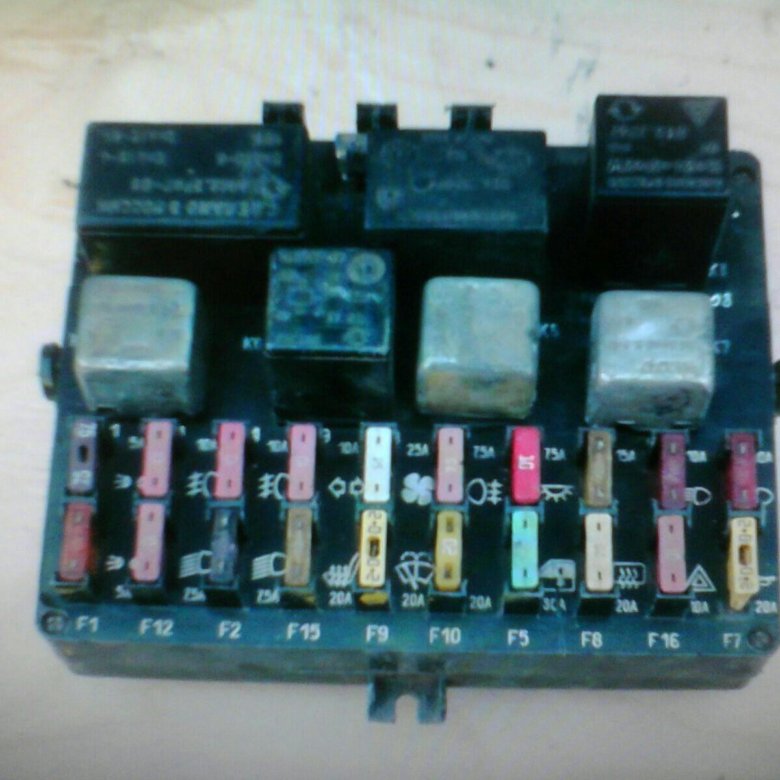

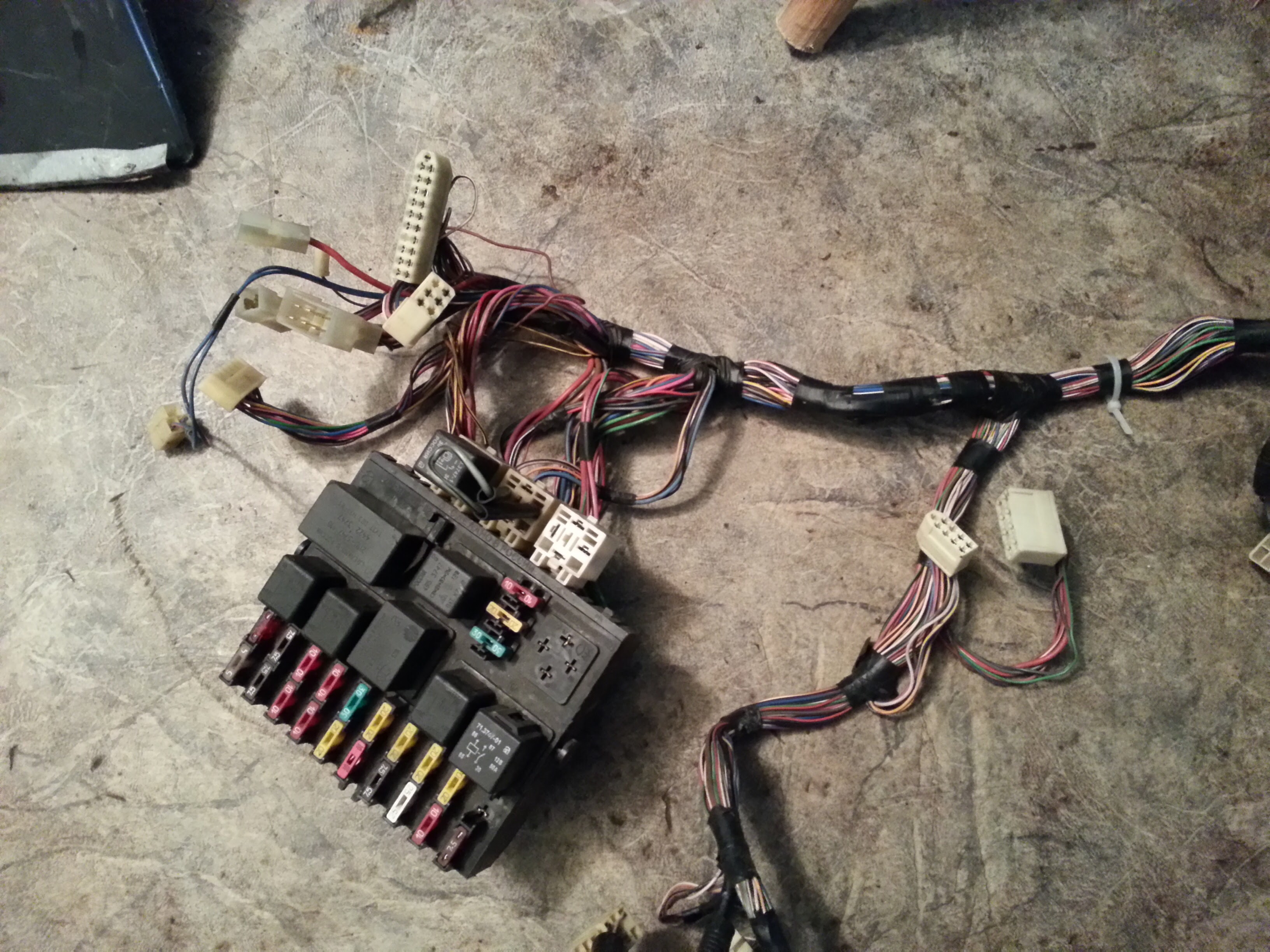

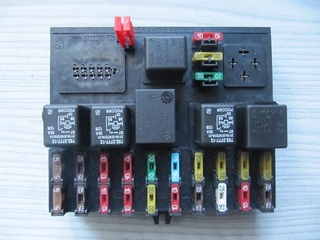

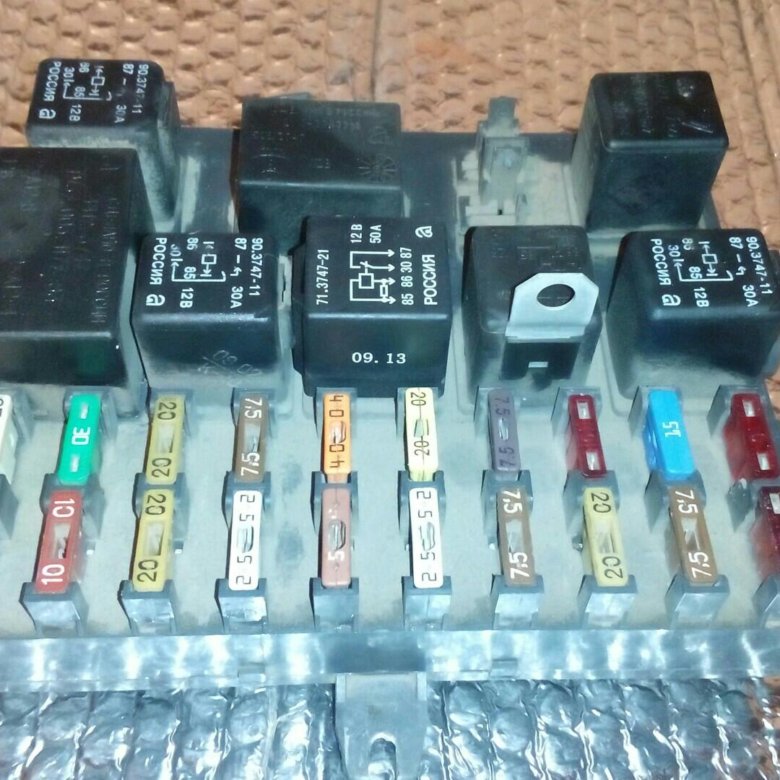

Расположение реле и предохранителей в монтажном блоке

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице «Цепи, защищаемые плавкими предохранителями» цепи, которые защищает данный предохранитель.

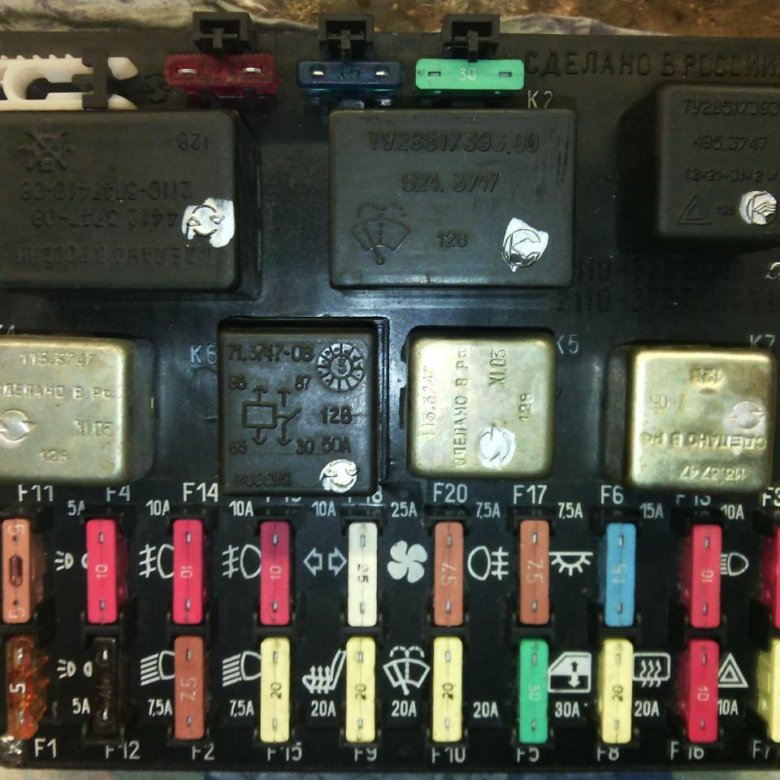

Номер предохранителя	Сила тока, А	Защищаемые цепи
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний свет)

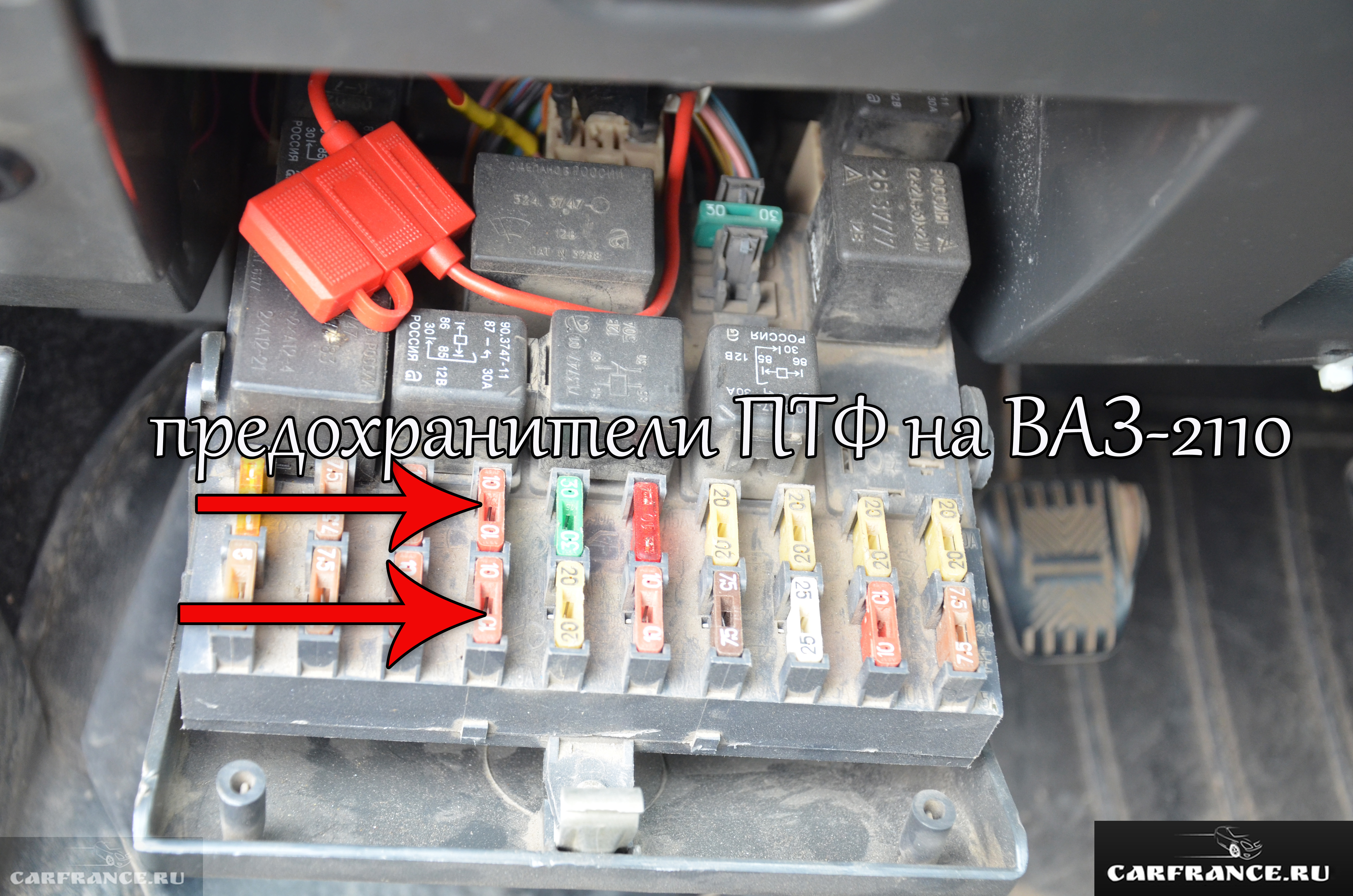

F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа

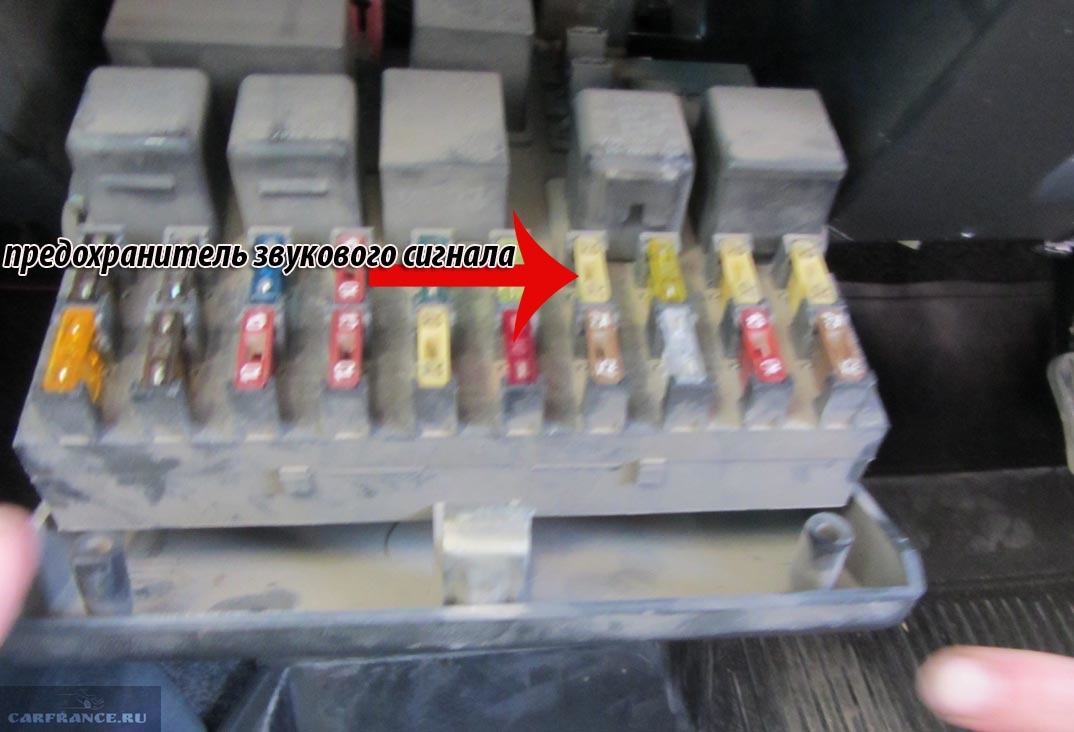

F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

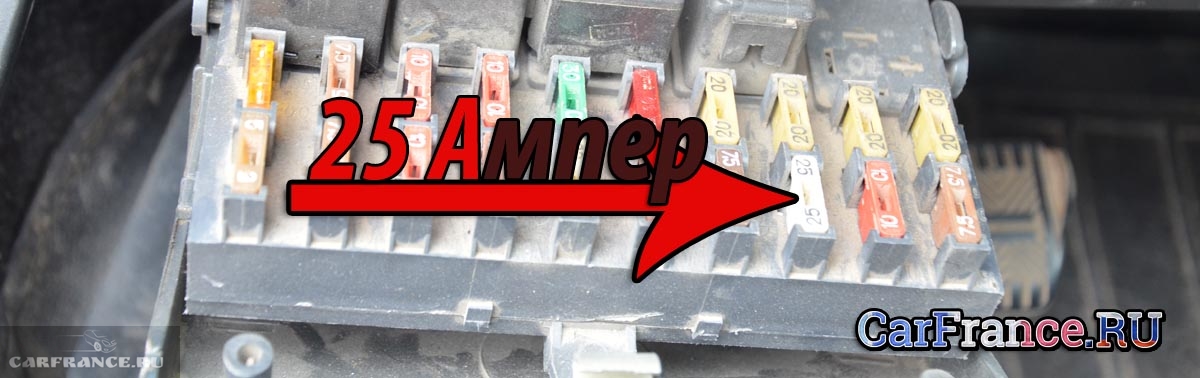

F18	25	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей
