Основные реле и предохранители

Основные предохранители и реле на автомобилях ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

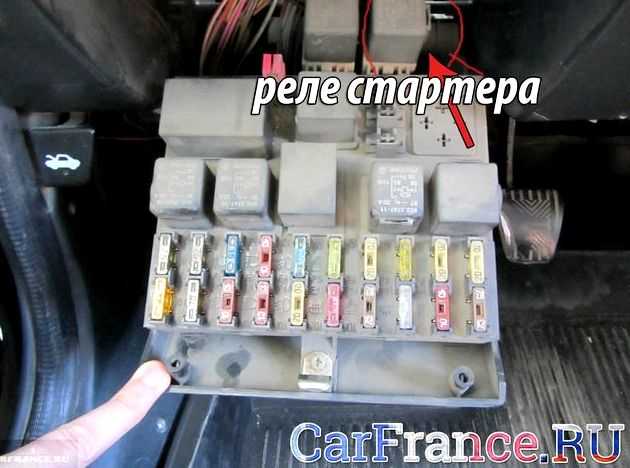

Расположение реле и предохранителей в монтажном блоке

Описание реле:

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя. Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.

В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)

Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств.

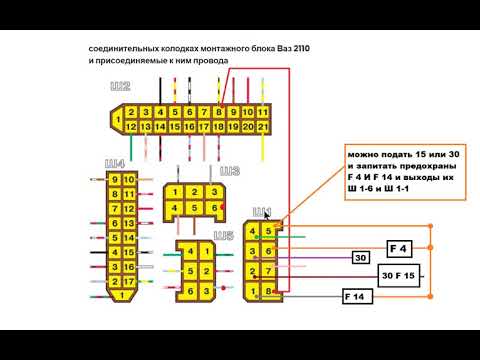

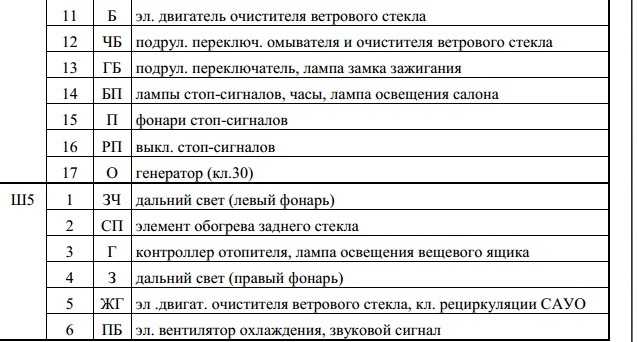

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис. Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис.

Расположение дополнительных предохранителей и реле

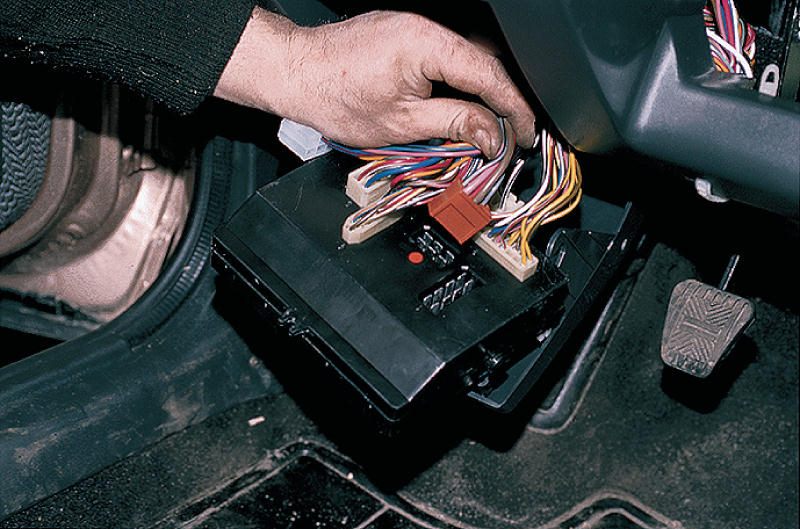

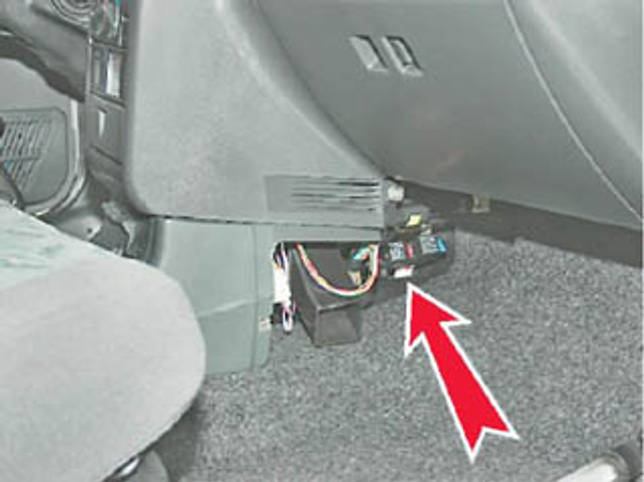

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

1. Контроллер зажигания,
2. Датчики кислорода, расхода воздуха, расчета скорости,
3. Топливный насос и реле, форсунки,
4. Вентилятор,
5. Бензонасос,
6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Замена прикуривотеля

Здесь точно советуем посмотреть видео урок, чтобы разобраться во всех деталях операции. Сам же процесс замены выглядит следующим образом:

1. Отключите минусовую клемму от аккумуляторной батареи.
2. Снимите облицовку.
3. Извлеките патрон.
4. В облицовке образуется проем, через который выводится колодка с проводами.
5. Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
6. Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
7. Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
8. Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
9. В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
10. Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
11. Теперь можно извлекать из облицовки световод.
12. Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.

Статья в тему: Установка подлокотника на ВАЗ 2114 своими руками

Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.

Таблица цепей, защищенных плавкими предохранителями на ваз 2110

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний свет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей
