Где находится предохранитель прикуривателя на форд фокус 2 рестайлинг: Не работает прикуриватель на Форд Фокус 2
где находятся, замена и фото
Предохранители и реле Ford Focus 2
Рассмотрены автомобили Форд Фокус 2 дорестайлинг и Форд Фокус 2 рестайлинг 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитаные на другую силу тока.
Где находится блок предохранителей и реле Ford Focus 2.
Один блок: под крышкой капота. (циферка
для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.
На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.
Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2.
для увеличения изображения нажмите на нем.
Расшифровка реле и предохранителей Ford Focus 2 под капотом
| Описание предохранителей. | |
| Обозначения | Что предохраняет — назначение |
| F1 40 А | Электрический двигатель вентилятора системы охлаждения |
| F2 80 А | Усилитель руля (где находится предохранитель на электро гур на форд фокус 2) |
| F3 60 А | Монтажный блок реле и предохранителей в салоне |
| F4 60 А | Монтажный блок реле и предохранителей в салоне |
| F5 80 А | Кондиционер с ручным или автоматическим управлением |
| F6 60 А | Резерв |
| F7 30 А | Насос гидравлического блока АБС |
| F8 20 А | Клапаны гидравлического блока АБС |
| F9 20 А | Контакты и обмотка главного реле |
| F10 30 А | Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 20 А | Выключатель зажигания |
| F12 40 А | Силовая цепь реле зажигания |
| F13 20 А | Стартер |
| F14 40 А | Обогрев ветрового стекла — правый элемент |
| F15 30 А | Реле вентилятора системы охлаждения |
| F16 40 А | Левый элемент обогрева ветрового стекла |
| F17 30 А | Резерв |
| F18 | Резерв |
| F19 10 А | Блок управления системы АБС |
| F20 15 А | Звуковой сигнал |
| F21 20 А | Дополнительный отопитель |
| F22 (10) | Блок управления усилителем рулевого управления |
| F23 (30) | Насос омывателя фар |
| F24 (15) | Резерв |
| F25 (10) | Обмотка реле обогрева ветрового стекла |
| F26 (10) | Автоматическая коробка передач |
| F27 (10) | Муфта компрессора кондиционера |
| F28 (10) | Резерв |
| F29 (10) | Система раздельного климат-контроля |
| F30 (3) | Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 (10) | Система зарядки аккумуляторной батареи |
| F32 (10) | Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 (10) | Подогрев датчиков концентрации кислорода |
| F34 (10) | Форсунки, катушка зажигания |
| F35 (10) | Система управления двигателем |
| F36 (10) | Блок управления двигателем |
Описание реле. | |
| Обозначение | Наименование |
| R1 (для некоторых моделей) | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 (для некоторых моделей) | Реле фонарей заднего хода |
| R4 (не используется) | — |
| R5 (для некоторых моделей) | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель | |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения. Электрический двигатель вентилятора |

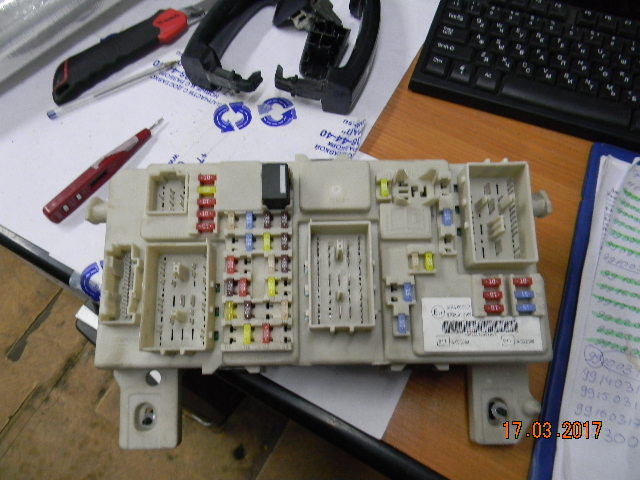

Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг).
Расположен под вещевым ящиком.
Для доступа к предохранителям (дорейсталинг) потяните вниз два фиксатора и снимите защитный кожух.
затем поверните фиксатор и опустите салонный блок предохранителей вниз.
Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)
для увеличения изображения нажмите на нем.
Расшифровка предохранителей в салоне Ford Focus 2 до 2007 года
| № | Ампер | Распиновка |
| 37 | 10 | Дальний свет фар, левая сторона |
| 38 | 10 | Дальний свет фар, правая сторона |
| 39 | 20 | предохранитель прикуривателя ford focus 2, задняя электрическая розетка |
| 40 | 20 | Электрический привод люка |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5 | Электрический обогреватель зеркал заднего вида |
| 43 | 10 | Электронные модули (питание от аккумулятора) |
| 44 | 10 | Колодка канала информационной связи |
| 45 | 10 | Ходовые огни — габариты |
| 46 | 10 | Панель приборов (питание от аккумулятора), основной блок плавких предохранителей |
| 47 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 48 | 20 | Фары ближнего света, наружное освещение для движения в дневное время |
| 49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) |
| 50 | 20 | Очиститель ветрового стекла |
| 51 | 15 | Топливный насос (предохранитель бензонасоса) |
| 52 | 25 | Электрический обогреватель заднего стекла |
| 53 | 7,5 | Стояночные огни, габаритные фонари, левая сторона кузова |
| 54 | 7,5 | Стояночные огни, габаритные фонари, правая сторона кузова |
| 55 | 20 | Центральный замок, модуль электрооборудования двери водителя |
| 56 | 20 | Система Кеу Fгее |
| 57 | 10 | Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи |
| 58 | 15 | Модули музыкальной системы (питание от аккумуляторной батареи) |
| 59 | 20 | Модуль управления электрооборудованием прицепа |
| 60 | 15 | Ближний свет фар (правая сторона) |
| 61 | 15 | Ближний свет фар (левая сторона) |
| 62 | 20 | Электрический привод регулировки сиденья водителя |
| 63 | 25 | Электростеклоподъемники |
| 64 | — | — |
| 65 | 10 | Модуль подушек безопасности |
| 66 | 7,5 | Выключатель освещения (подача питания от замка зажигания) |
| 67 | 10 | Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя |
| 68 | 7,5 | Дополнительные элементы на панели приборов |
| 69 | 20 | Передние и задние противотуманные фары |
| 70 | 10 | Электронные модули (подача питания от замка зажигания) |
| 71 | 10 | Наружное освещение для движения в дневное время |
| 72 | — | — |
| 73 | 7,5 | Фонарь освещения номерного знака |
| 74 | 15 | стоп-сигналы |
| 75 | 10 | Блок управления силовым агрегатом |
| 76 | — | — |
| 77 | 25 | Реле системы центрального замка |
| 78 | 15 | Очиститель заднего стекла |
| 79 | 15 | Электрическая розетка в багажнике |
| 80 | 10 | Таймер отключения освещения салона с целью экономии аккумулятора |
| 81 | 20 | Модуль электрического оборудования двери (правой задней) |
| 82 | 20 | Модуль электрического оборудования двери (левой задней) |
| 83 | 10 | Модули аудиосистемы (“Высокого класса”) — магнитола |
| 84 | 10 | Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания |
| 85 | 10 | Блок электрического оборудования системы охлаждения |
| 86 | 20 | Электрообогрев передних сидений |

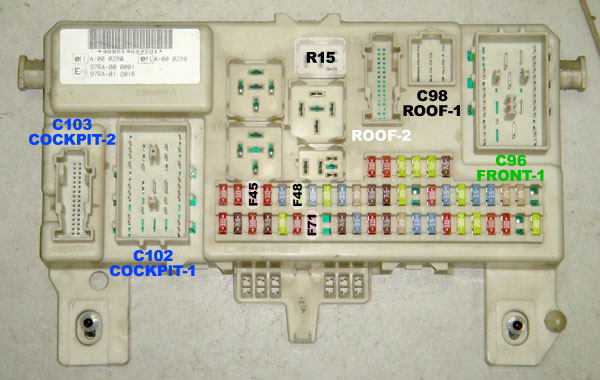

Для того чтобы добраться до предохранителей моделей рестайлинг нужно повернуть против часовой стрелки два фиксатора и, сдвинув монтажный блок на себя, опустить его.
Схема расположения предохранителей в салонном блоке моделей после 2007 года выпуска (рестайлинг)
для увеличения изображения нажмите на нем.
R19 — реле топливного насоса.
Назначение и описание предохранителей.
| № | Сила тока, А | Защищаемые цепи |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) |
| 102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | Система управления без ключа |
| 107 | 10 | Батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) |
| 112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары/ фонари |
| 117 | 7,5 | Фонарь освещения номерного знака |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 15 | Дополнительное гнездо питания в багажном отделении |
| 119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | обогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Обогреватель наружных зеркал заднего вида |
| 124 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Электрические стеклоподъемники |
| 128 | — | Не используется |
| 129 | 20 | Очиститель ветрового стекла |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
| 134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя |
| 135 | 20 | Подсветка при движении в светлое время |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Дальний свет фар, левая сторона |
| 141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Ближний свет фар (левая сторона) |
Где находится главное реле форд фокус 2.
Расположено в монтажном блоке моторного отсека — реле R6 — реле системы управления двигателем.
Предохранителя багажника или замка открывания багажного отсека у автомобилей Форд Фокус 2 нет.
Расположение электронных компонентов в салоне и моторном отсеке Ford Focus 2.
Для увеличения нажмите на изображении.
| 1 | Электронным блок управления кондиционером |
| 2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS, со стороны водителя |
| 5 | Датчик удара SRS, со стороны пассажира |
| 6 | Звуковой сигнал противоугонной системы |
| 7 | Датчик солнечного света |
| 8 | Дополнительный отопитель-электрический |
| 9 | Дополнительный отопитель-топливный |
| 10 | Аккумуляторная батарея |
| 11 | Диагностический разъем (DLC) |
| 12 | Блок управления электрооборудованием двери водителя-в двери |
| 13 | Блок управления электрооборудованием левой задней двери-в двери |
| 14 | Блок управления электрооборудованием двери пассажира-в двери |
| 15 | Блок управления электрооборудованием правой задней двери- в двери |
| 16 | Блок управления электродвигателем вентилятора системы охлаждения |
| 17 | Блок управления подачей присадки |
| 18 | Блок предохранителей/реле, моторный отсек |
| 19 | Блок предохранителей/реле приборная панель |
| 20 | Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя |
| 21 | Звуковой сигнал |
| 22 | Кольцевая антенна иммобилайзера |
| 23 | Реле указателей поворота -в переключателе указателей поворота |
| 24 | Инерционный выключатель отсечки подачи топлива |
| 25 | Блок управления системы keylessentry |
| 26 | Блок управления освещением |
| 27 | Многофункциональный блок управления-в блоке предохранителей/реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/омыватель лобового стекла |
| 28 | Блок управления навигационной системой |
| 29 | Блок управления системой парковки |
| 30 | Блок управления стояночным тормозом |
| 31 | Электронный блок управления SRS |
| 32 | Э/м клапан замка рулевой колонки |
| 33 | Датчик положения рулевого колеса |
| 34 | Электронный блок управления КПП |
| 35 | Датчик дождя (очиститель лобового стекла) |
Снятие и установка блока предохранителей Ford Focus 2.
Для увеличения изображения нажмите на нем.
Предохранитель бензонасоса Форд Фокус 2
Иногда во время замены или при монтаже дополнительного оборудования в легковом автомобиле случаются неполадки с электричеством. Бывают и случаи, когда предохранитель бензонасоса Форд Фокус 2 может перестать исправно работать по другим причинам. Естественно, каждый владелец Фокуса должен знать, где расположен предохранитель бензонасоса в Форд Фокус 2 и что показывают его значения.
Роль предохранителя бензонасоса Форд Фокус 2
Абсолютно все цепи питания электрического оборудования в транспортном средстве, будь то Форд Фокус 2 рестайлинг или Фокус 3, защищены при помощи плавкого предохранителя. Производительные потребители тока подключаются посредством реле. Эти два компонента устанавливаются производителем в монтажные блоки, они расположены под приборной панелью в правой ее части, а также в подкапотном пространстве недалеко от аккумулятора. Заменить предохранитель можно при помощи специального пинцета – он расположен у внутренней стороны крышки предохранительного блока отсека двигателя.
Предохранители больших размеров можно заменить без помощи пинцета, руками. Таким образом можно заменить и реле.
Меры безопасности при замене предохранителя
Стоит упомянуть, что запрещается менять предохранитель и перемычки, которые не подходят по силе тока. Не заменяйте детали на те, что вы сделали самостоятельно или же на те, которые отремонтировали. Иначе появляется опасность возникновения замыкания, которое может привести к возгоранию.
В торцевой части предохранителя расположено значение, которое соответствует максимальному количеству тока, текущего по прибору. Этот показатель называется предохранительным номиналом. Он определяется согласно цвету изолятора. Если показатель превысить, предохранитель сгорит (расплавиться) и металлические пластины, которые находятся во внутренней части прибора, восстановить уже не получится, их придется менять.
Если предохранитель на бензонасос Форд Фокус 2 или Фокус 1 сгорел, он принудительно разомкнет электрическую цепь, где он вмонтирован.
Благодаря этому электроприборы гарантированно не будут испорчены, а автомобиль не загорится.
Где находится предохранитель бензонасоса Форд Фокус 2
Многие владельцы Фокусов даже не представляют, в какой части бензонасоса располагается предохранитель. В дорестайлинговой версии Форд Фокус 2 предохранитель располагался в колодках, первая из них была установлена в подкапотном пространстве машины, а вторая – под панелью приборов, там, где было расположено сидение для пассажиров (под вещевым ящиком, что в быту называется «бардачок»). Предохранительный блок, что располагался в пространстве под капотом, находился в левой части, возле аккумулятора.
В салоне современных моделей предохранительный блок можно найти под перчаточным отсеком. Там он крепится при помощи двух замков, которые внешне напоминают саморезы.
Снять предохранитель можно следующим образом:
- Замки необходимо поворачивать против часовой, далее часть блока, что расположена впереди, опрокидывается вниз.
- Блок можно немного приподнять и выдвигать назад, тогда он опрокидывается еще больше, и добраться до предохранителя будет легче.
- Номера предохранителей наносятся производителями на колодку.
- Если предохранитель или реле повреждены, их необходимо заменить.
- Извлеките детали, качая их из стороны в сторону.
Во время выполнения работ по замене предохранителя топливного насоса Форд Фокус 2 не забывайте выключать аккумуляторную батарею.
modtop.ru
Как Снять Прикуриватель На Форд Фокус 2 – Автоновости и советы по ремонту автомобиля
Перейти к контенту
Search for:
Автогараж0
Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2
В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование.
В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.
Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:
- Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
- Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
- Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:
Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.1 Как Разобрать Центральную Кансоль на FORD FOCUS 2 Рестайл
2 Как сделать кнопку прикуривателя ?
3 Местонахождение предохранителя прикуривателя
Как Разобрать Центральную Кансоль на FORD FOCUS 2 Рестайл
Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут: …
Как сделать кнопку прикуривателя ?
Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя.Способ удобен…
На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.
Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:
- Заглушить мотор Ford Focus и выключить зажигание.
- Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
- Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
- Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
- По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
- Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.
Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи.
Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.
Post Views: 1 584
Рейтинг
( Пока оценок нет )
Поделиться:расположение предохранителя форд фокус. Меняем предохранитель прикуривателя своими руками. Назначение и расположение устройства
Прикуриватель как таковой долгое время служил в автомобилях исключительно по своей прямой задаче – облегчал жизнь курящим автомобилистам: неудобно использовать, например, спички за рулем, ставить это мягко говоря. В последнее время этот помощник используется для питания и подзарядки целого моря нестандартной автомобильной электроники — видеорегистраторов, навигаторов, смартфонов, планшетов, колесных насосов, даже переносных холодильников, всего не перечислишь.
Почему «горит» прикуриватель Форд Фокус
Ну и, конечно же, если устройство, питающее все это добро, сломается, это доставит определенные неприятности — например, севший смартфон может сильно осложнить жизнь автомобилисту . Водители часто включают и заряжают в машине всякие китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому информация о его замене понадобится каждому автовладельцу.
Где находится предохранитель прикуривателя
Предохранители защищают бортовую сеть автомобиля от короткого замыкания, размыкая цепь, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей они располагаются в двух и более блоках — один под капотом, второй в салоне автомобиля (возле передней панели, очень часто под бардачком). Предохранитель прикуривателя обычно находится в салоне автомобиля. Найти нужный из набора обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает.
вы также можете обратиться к инструкции.
Рассмотрим два нетипичных примера расположения:
- БМВ 5-й серии в кузове Е39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
- ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 ампер.
Из личного опыта: как-то, пытаясь накачать колесо, обнаружил, что недавно купленный сверхдешёвый электронасос от прикуривателя не работает. Я подумал о ненадежной китайской технике, накачал ее обычной ногой, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, у китайской техники сразу перегорел предохранитель. Я его поменял, у Форд Фокус-2 он в салонном блоке под бардачком, а потом купил другой насос, нормальный.
Какого цвета и сколько Ампер должно быть для замены
Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (желтый) и 30 Ампер (зеленый).
Как выглядит неисправный предохранитель.
Как поменять на Форд Фокус
Процесс замены неисправного предохранителя совсем не сложен — берем его специальными пассатижами (он находится в блоке предохранителей, обычно закреплен на его крышке), вынимаем старый, вставляем хороший на своем месте. Ход работы на примере очень распространенного автомобиля Форд Фокус показан на видео ниже.
Замена предохранителя — одна из самых простых операций, которую без труда должен уметь выполнять каждый водитель, этот навык обязательно пригодится на практике.
Посмотрите интересное видео на эту тему
Если перестал работать прикуриватель Форд Фокус второго поколения, скорее всего виноваты мы сами. Гнездо прикуривателя часто используется не по назначению и самое безобидное, что можно в него воткнуть, это китайская зарядка для мобильного телефона. В лучшем случае просто замкнет контакты и перегорит предохранитель. В худшем загорится проводка или сам блок зарядки телефона.
Не будем о грустном, лучше разберемся, где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Где найти предохранитель прикуривателя
Комплект предохранителей. Лучше использовать эти.
На всех модификациях Форд Фокус второго поколения предохранитель прикуривателя расположен в блоке крепления салона, но его расположение и функции в автомобилях до 2007 года и после 2008 года различаются.
В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно перегорает. Если только прикуриватель, то причину надо искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях Фокуса второго поколения наш предохранитель находится только в салонном монтажном блоке, а вот расположен и пронумерован по схеме по-разному :
- в дорестайлинговых автомобилях ему присвоен номер 39, а его номинал 20А ;
- то же Предохранитель 20 ампер в рестайлинговых автомобилях устанавливался под номером 109 в том же монтажном блоке кабины.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
схема Дорестайл
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Замена предохранитель на Форд Фокус 2
Блок салонного крепления находится прямо под бардачком и его доставание занимает две минуты. Делаем так:
Но прежде чем менять предохранитель прикуривателя, нужно разобраться в причинах почему он перегорел. Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос) с потреблением тока цепи выше номинального, то просто меняем предохранитель и стараемся не подключать к прикуривателю мощные приборы (это лучше подключить их напрямую к клеммам аккумулятора). Если по неизвестным причинам перегорел предохранитель, необходимо прозвонить цепь и найти причину короткого замыкания. В противном случае предохранитель будет заменяться ежедневно. Аккуратно пользуйтесь прикуривателем, всем удачи!
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищены предохранителями.
Мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне под панелью приборов с правой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Блоки предохранителей на Форд Фокус 2 и 2 рестайлинг разные и соответственно у каждого из них будет свое фото с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлены в салонном блоке предохранителей и реле (рис. 1), расположенном под панелью приборов с правой стороны . Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указаны в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Ford focus 2
* При наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в моторном отсеке (рис.
2), крышка монтажного блока снята). В таблице 2 указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в моторном отсеке Ford focus 2
* При наличии.
1. Для доступа к предохранителям и реле монтажного блока, расположенного в салоне, отверните два винта крепления под приборной панелью справа…
2.… и сдвиньте монтажный блок вниз.
3. Для удобства работы с блоком его кожух можно удлинить, переставив выступы кожуха в пазы опорных кронштейнов.
4. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее. При поиске неисправности смотрите на указанные в табл. 10.1 цепи, которые защищает этот предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями другой силы тока или самодельными перемычками, так как это может привести к повреждению электроприборов и даже к пожару.
5. С помощью специального пластикового пинцета извлеките сменный предохранитель.
6. Так выглядит перегоревший предохранитель (перегорела и размыкалась перемычка, показанная стрелкой внутри держателя). Используйте запасной предохранитель того же номинала (и цвета) для замены предохранителя.
7. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, потяните рычаг на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, имеется схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним имеются пазы 2 для крепления запасных предохранителей.
8. Если требуется замена, снимите предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно показанный на рисунке ниже.
..
Прикуриватель как таковой долгое время служил в автомобилях исключительно по своей прямой задаче – облегчал жизнь курящим автомобилистам: пользоваться, например, спичками за рулем, мягко говоря, неудобно. В последнее время этот помощник используется для питания и подзарядки целого моря нестандартной автомобильной электроники — видеорегистраторов, навигаторов, смартфонов, планшетов, колесных насосов, даже переносных холодильников, всего не перечислишь. И, конечно же, если устройство, питающее все это добро, сломается, это вызовет определенные неприятности — например, севший смартфон может сильно осложнить жизнь автомобилисту. Водители часто включают и заряжают в машине всякие китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому информация о его замене понадобится каждому автовладельцу.
Где находится предохранитель прикуривателя
Предохранители защищают бортовую сеть автомобиля от короткого замыкания, размыкая цепь, в которую они включены, при превышении нагрузки.
В подавляющем большинстве автомобилей они располагаются в двух и более блоках — один под капотом, второй в салоне автомобиля (возле передней панели, очень часто под бардачком). Предохранитель прикуривателя обычно находится в салоне автомобиля. Найти нужный из набора обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. вы также можете обратиться к инструкции.
Рассмотрим два нетипичных примера расположения:
- БМВ 5-й серии в кузове Е39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
- ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 ампер.
Из личного опыта: как-то, пытаясь накачать колесо, обнаружил, что недавно купленный сверхдешёвый электронасос от прикуривателя не работает. Я подумал о ненадежной китайской технике, накачал ее обычной ногой, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, у китайской техники сразу перегорел предохранитель.
Я его поменял, у Форд Фокус-2 он в салонном блоке под бардачком, а потом купил другой насос, нормальный.Какого цвета и сколько Ампер должно быть для замены
Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (желтый) и 30 Ампер (зеленый). Как выглядит неисправный предохранитель, показано на фото.
Как поменять + видео замены на Форд Фокус
Процесс замены неисправного предохранителя совсем не сложен — берем его специальными пассатижами (он находится в блоке предохранителей, обычно закрепляется на его крышке), вынимаем старый один, вставьте хороший на его место. Ход работы на примере очень распространенного автомобиля Форд Фокус показан на видео ниже.
Замена предохранителя — одна из самых простых операций, которую без труда должен уметь выполнять каждый водитель, этот навык обязательно пригодится на практике.
Большинство электрических цепей автомобиля защищены плавкими предохранителями.
Мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне под панелью приборов с правой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Большинство предохранителей установлены в монтажном блоке предохранителей и реле, расположенном в салоне (рисунок ниже) под приборной панелью с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.
Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля
Назначение предохранителей и реле. устанавливается в монтажный блок в кабине | ||
| Номер предохранителя/реле (сила тока) | Цвет предохранителя | |
| 37 (10 А) | Красный | Фары дальнего света |
| 38 (10 А) | Красный | Правая фара дальнего света |
| 39 (20 А) | Желтый | Прикуриватель |
| 40 (20 А) | Желтый | Двигатель люка вентиляции крыши |
| 41 (20 А) | Желтый | Электрический модуль двери переднего пассажира |
| 42 (7,5 А) | Коричневый | Зеркала с подогревом |
| 43 (10 А) | Красный | Электронные модули (питание от батареи) |
| 44 (10 А) | Красный | Разъем шины данных |
| 45 (10 А) | Красный | Дневные ходовые огни (габаритные огни) |
| 46 (10 А) | Красный | Приборная панель (с питанием от аккумулятора), центральный блок предохранителей |
| 47 (15 А) | Синий | Стеклоомыватель, электрообогрев форсунок стеклоомывателя |
| 48 (20 А) | Желтый | Фары ближнего света, дневные ходовые огни |
| 49 (15 А) | Синий | Выключатель освещения (с питанием от батареи) |
| 50 (20 А) | Желтый | Стеклоочиститель |
| 51 (15 А) | Синий | Топливный насос |
| 52 (25 А) | Серый | Обогрев заднего стекла |
| 53 (7,5 А) | Коричневый | Габаритные и габаритные огни слева |
| 54 (7,5 А) | Коричневый | Бортовые и бортовые огни, правый борт |
| 55 (20 А) | Желтый | Центральный замок, электронный модуль двери водителя |
| 56 (20 А) | Желтый | Система Key Free |
| 57 (10 А) | Красный | Датчик степени разрядки аккумулятора |
| 58 (15 А) | Синий | Аудиомодули (с питанием от батареи) |
| 59 (25 А) | Серый | Модуль управления прицепом, электрическая розетка в багажном отделении |
| 60 (15 А) | Синий | Ближний свет, правая фара |
| 61 (15 А) | Синий | Ближний свет левой фары |
| 62 (20 А) | Желтый | Электрическая регулировка сиденья водителя |
| 63 (25 А) | Серый | Электрические стеклоподъемники |
| 64 | — | Не используется |
| 65 (10 А) | Красный | ЭБУ подушки безопасности |
| 66 (7,5 А) | Коричневый | Выключатель света (питание от замка зажигания) |
| 67 (10 А) | Красный | Панель приборов (питание от замка зажигания), иммобилайзер |
| 68 (7,5 А) | Коричневый | |
| 69 (20 А) | Желтый | Противотуманные фары, противотуманные фары |
| 70 (10 А) | Красный | Электронные модули (питание от замка зажигания) |
| 71 (10 А) | Красный | Наружное освещение для движения в дневное время |
| 72 | — | Не используется |
| 73 (7,5 А) | Коричневый | Подсветка номерного знака |
| 74 (15 А) | Синий | Стоп-сигналы |
| 75 (10 А) | Красный | |
| 76 | — | Не используется |
| 77 (25 А) | — | Реле центрального замка |
| 78 (15 А) | Синий | Стеклоочиститель задней двери |
| 79 (15 А) | Синий | Зеркала с электроприводом складывания |
| 80 (10 А) | Красный | Таймер автоматического отключения внутреннего освещения |
| 81 (20 А) | Желтый | Блок электроники задней правой двери |
| 82 (20 А) | Желтый | Блок электроники задней левой двери |
| 83 (10 А) | Красный | Аудиомодули |
| 84 (10 А) | Красный | Фонари заднего хода, питание электрооборудования прицепа от замка зажигания (замка) |
| 85 | — | Не используется |
| 86 (20 А) | Желтый | Подогрев передних сидений |
| К1 | — | Реле обогрева заднего стекла (стекло задней двери) и наружных зеркал заднего вида |
| К4 | — | Реле топливного насоса |
Кроме того, предохранители, реле и плавкие предохранители расположены в монтажном блоке в моторном отсеке (рисунок ниже, крышка монтажного блока снята).
