Замена ступичного подшипника ваз 2114
Оставьте комментарий / От Юрий
Основной симптом, который указывает на неполадку подшипника ступицы – это характерный гул и/или люфт при проверке состояния подвески. Гул нарастает по мере развития скорости движения, усиливается при увеличении нагрузки на изношенный подшипник. Если подобная проблема имеет место – необходимость замены ступичного подшипника ВАЗ 2114 очевидна.
Конечно, до такого состояния его лучше не доводить, а периодически менять в профилактических целях, как и показано на данном примере. В этом фотоотчете подробно продемонстрировано как своими руками произвести замену переднего ступичного подшипника на автомобиле ВАЗ 2114.
Замена переднего ступичного подшипника ваз 2114 без съемника
Содержание
Выпрессовывать ступичный подшипник достаточно трудно без специального съемника. Но в гаражных условиях это реально сделать при помощи тисков и молотка.
Установив одну сторону авто на домкрат, нужно снять колесо, которое люфтит.
После этого демонтируем защитный колпак гайку ступичного подшипника.
Основная трудность на данном этапе — это выпрессовка ступицы, а затем самого подшипника. Так, как у многих нет специального съемника, можно воспользоваться тисками, длинной проставкой и молотком.
Следующие шаги:
- Снимаем суппорт и тормозной барабан.
- Откручиваем гайку шаровой опоры и снимаем ее с поворотного кулака.
- Вытаскиваем шрус, после чего можно демонтировать поворотный кулак.
- Ступица должна сняться легко, а вот подшипник будет сниматься туго. Не забываем с помощью круглогубцев убрать стопорное кольцо.
- Проставку нужно держать ровно по центру и постепенно выбивать подшипник.
- После демонтажа старого элемента посадочное место очищаем тряпкой и немного смазываем моторным маслом, так новый подшипник будет проще усаживаться.
- Установив стопорное кольцо с одной стороны, помещаем поворотный кулак с новым подшипником в тиски, проворачиваем винт и запрессовываем подшипник до упора.
- В конце собираем все в обратной последовательности.
Цена замены переднего ступичного подшипника ВАЗ 2114
Стоимость оригинального ступичного подшипника (21083103020) от 445 до 700 р. Также можно выбрать не менее надежные аналоги:
- SKF (VKBA 1306) — 1400 р;
- Fenox (RTBB12066O7) — 450 р;
- Kraft (KT 100505) — 520 р.
Самым качественным считается подшипник SKF, ресурс которого значительно больше, чем других вариантов.
В Москве на замену переднего ступичного подшипника на Ваз 2114 цена может составлять от 1200 до 2500 р. В редких случаях небольшие СТО предлагают услугу по замене от 500 р.
Как заменить передний ступичный подшипник на ВАЗ 2114 / 2115
Алгоритм замены переднего ступичного подшипника на Ладе 2114 и 2115 не сложный. Зачастую нужен съемник, с ним проще.
Изначально авто устанавливается на домкрат и снимается одно колесо. После этого демонтируется суппорт и тормозной диск. Лучше всего всего откручивать поворотный кулак со стойкой — это занимает меньше времени, чем демонтаж самого поворотного кулака.
Затем снимаются стопорные кольца и выпрессовывается ступица. После ступицы при помощи пресса снимается подшипник, и таким же образом устанавливается новый.Более подробная фото инструкция описана ниже.
Снимаем колеса.
Далее нужно выбить стопорный зажим на гайке ступици, для этого берем какой нибудь гвоздь и выколачиваем его, и далее при помощи напарника скручиваем эту гайку (напарник давит на педаль тормоза) скажу я вам сила приложенна неимоверная для её откручивания.
Эта та гайка на 30 по середине ступици.
Далее снимаем суппорт.
Снимаем пыльник тормозного диска. Снимаем тормозной диск.
Далее аккуратно выколачиваем ступицу.
Со ступицы снимаем кожух от старого подшипника (ну он слетел с подшипника при выколотке)
Далее выколачиваем старый подшипник ступицы, для этого сначала нужно снять стопорные кольца с 2х сторон. И аккуратно выколачиваем старый подшипник. (будьте внимательны не повредите пыльник)
Далее забиваем аккуратненько обратно новый подшипник, ставим стопорные кольца и ставим ступицу.
Также лучше всего заменить шаровые на новые раз уж туда залезли.
В обратном порядке собираем все это дело обратно и едем на сход развал но я пока его не сделал. да и вроде собирать старался все в обратном порядке, руль не ведет, ну сделаю потом сход развал как деньги будут.
Замена переднего и заднего ступичного подшипника на ВАЗ 2114
Как показывает практика, основной причиной выхода из строя подшипников ступицы является их длительная эксплуатация. С течением времени начинает создаваться своего рода гудение, свидетельствующее об износе данного элемента.
Нельзя подобную проблему называть очень серьезной, но провести ремонт все же настоятельное рекомендуем в ближайшее время. Такие работы сравнительно легко осуществляются своими руками в обычных гаражных условиях.
Как проверить
Прежде чем приступать к замене переднего или заднего подшипника вашей ступицы, советуем провести простую проверку работоспособности этого узла. Это позволит точно определить виновника неисправности и убедиться в реальной потребности замены элементы.
Есть два способа проверки, каждый из которых имеет свои нюансы.
| Способ проверки | Что делать |
| После длительной поездки дотроньтесь до участка колеса, откуда идет посторонний шум | Если участок горячий по сравнению с другой стороной, подшипник требуется заменить |
| Поднимите авто, открутите колесные болты, поднимите сторону, которую проверяете. Покачайте колесо с большим усилием | Если звук глухой, попросите второго человека нажать на тормоз и повторите процедуру. Если шума нет, подшипник подлежит замене |
Что выбрать?
Задние и передние ступичные подшипники сегодня выпускают как отечественные, так и зарубежные производители. Выбор, как говорится, за вами.
Но все же несколько рекомендаций на этот счет дать хотим.
- Китайские аналоги. Категорически не советуем выбирать их для ремонта своего ВАЗ 2114. Они обладают сомнительным качеством, хотя по цене самые доступные. На длительный срок эксплуатации таких подшипников не хватит.
- Импортные, преимущественно из Европы. Цена выше по сравнению с аналогами, но и качество соответствующего уровня. Покупая импортные подшипники, обратите внимание, чтобы это не была удачная китайская подделка. Таковых сейчас много, к сожалению.
- Отечественные. Обратите внимание на детали, изготовленные вологодскими или самарскими мастерами. Качество достаточно высокое, а цена доступная и адекватная. То что нужно для ВАЗ 2114.
На длительный срок эксплуатации таких подшипников не хватит.Вне зависимости от того, задней или передней ступицы искомый подшипник, его размер идентичен и составляет 64 на 34 на 47 миллиметров.
Для работы по самостоятельной замене элемента вам дополнительно потребуется:
- Специальный съемник для подшипников;
- Торцевой ключ на 30 миллиметров;
- Гаечные ключи на 19 и 17 миллиметров.
Замена
Для начала расставим приоритеты. Если вы просто хотите сэкономить, потому выполняете работу самостоятельно без какого-либо опыта, то это ошибочное решение, способное привести к печальным последствиям.
При наличии опыта и определенных знаний, можете смело заниматься ремонтом самостоятельно.
В любом случае, рекомендуем посмотреть обучающую видео инструкцию, где вам подробно расскажут обо всех нюансах подобной работы. Так вы получите дополнительный опыт и полезные знания.
После этого приступаем непосредственно к работе по замене ступичных подшипников. Способов существует несколько. Мы расскажем про каждый из них более подробно, а вы для себя уже определите, какой вариант соответствует вашим навыкам и возможностям.
- Первый способ предусматривает проведение работ без снятия поворотного кулака с автомобиля. Но здесь обязательно потребуется специальный съемник, которым демонтируют подшипники. Преимущество метода заключается в отсутствии необходимости последующей регулировки развала-схождения. Но это самый неудобный способ. Для выпрессовки и обратного монтажа ступичного подшипника рекомендуем загонять автомобиль на смотровую яму.
- Второй метод потребует демонтировать поворотный кулак. Также пригодится верстак, с помощью которого будет осуществляться снятие подшипника. Развал при этом вы обязательно нарушите. Если не хотите после самостоятельного ремонта ехать на станцию технического обслуживания, используйте пару хитрых приемов:
- Перед тем как снимать нижний болт стойки и поворотного кулака, нанесите метки;
- Одна метка позволит определить положение болта;
- Вторая метка будет отвечать за положение в стойке поворотного кулака;
- В процессе обратной сборки постарайтесь, чтобы метки максимально точно совпали между собой. Подобный метод позволяет одновременно внести корректировки в ходовую часть, проверить состояние узлов.
- Про третий вариант ремонта поговорим более детально.
Также пригодится верстак, с помощью которого будет осуществляться снятие подшипника. Развал при этом вы обязательно нарушите. Если не хотите после самостоятельного ремонта ехать на станцию технического обслуживания, используйте пару хитрых приемов:Третий способ потребуется снять подшипник вместе со стойкой и демонтировать его при помощи тисков. Данный метод сложный по сравнению с остальными.
Перед работой не забудьте включить ручной тормоз и подставить под колеса противооткатные опоры, чтобы избежать случайного движения автомобиля.
- Снимите стойку, выбейте пальцы наконечников рулевых тяг и открутите крепежи верхней опоры к кузову вашего автомобиля.
- Поставьте домкрат так, чтобы он не становился помехой во время работы. Тут уже все зависит от ваших личных пониманий комфорта.
- Болты колес откручиваются, после чего с помощью ключа на 13 миллиметров демонтируется гайка искомого подшипника.
- Ключом на 17 миллиметров демонтируется суппорт, который фиксируется проволокой, дабы не допустить провисания на тормозном шланге.
- После этого снимается диск торможения и шаровая опора.
- Теперь ступица выбивается из поворотного кулака, что откроет вам доступ к поврежденному подшипнику.
- Остается теперь выпрессовать наш проблемный элемент с помощью съемника.
- При отсутствии такого устройства как съемник, воспользуйтесь металлической трубкой, диаметр которой немного меньше по сравнению с диаметром подшипника.
- Зачистите место посадки, обработайте смазкой, после чего можно установить новую запчасть.
- Сборку выполняйте в обратной последовательности. Не забывайте параллельно проверять состояние различных узлов, смазывать, менять прокладки по мере необходимости.
Как вы видите, работы хватает. Не стоит торопиться с выводами относительно легкости или сложности подобной задачи. Если вы хотите все сделать быстро, качественно, не имея при этом опыта — обращайтесь на СТО. В противном случае, приготовьтесь уделить ремонту целый день, а то и больше.
Замена переднего ступичного подшипника ВАЗ 2114 пошагово
Замена переднего, заднего подшипника ступицы ВАЗ 2110
Главная » ВАЗ 2110 » Подвеска
Автор Александр Мариков На чтение 3 мин. Опубликовано
Название «опорные подшипники» говорит само за себя. Эти элементы служат опорой для каждой подвески. Подшипник – это та деталь, которую приходится менять чуть ли не чаще, чем масляные фильтры. Замена подшипника передней ступицы ВАЗ 2110 может понадобиться при выходе из строя этого элемента.
Определить неисправность опорного механизма довольно просто: во время движения появился гул, доносящийся из-под передней части автомобиля. Проблема может возникнуть и в задней подвеске, но передняя страдает чаще, ведь ВАЗ 2110 – это переднеприводный автомобиль.
Содержание
- Демонтаж переднего подшипника
- Замена заднего подшипника
- Особенности сборки деталей
Демонтаж переднего подшипника
Для замены нужны съемник, набор отверток, ключей, а также новая деталь. Рекомендуется выполнять парную замену – на левом и правом колесе. То же самое касается задней подвески.
- Сначала нужно убрать колпачки переднего колеса.
Снимаем защитный колпак на колесе. После этого расконтриваем гайку на ступице.
- Далее нам нужно расправить буртик гайки. Для этого следует ударить по нему зубилом, как показано на фотографии.
- Автомобиль нужно поставить на ручной тормоз. Теперь можно ослабить гайку. Подойдет 30-ая головка.
Ставим ВАЗ 2110 на ручник и ослабляем ступичную гайку.
- Теперь колеса следует вывесить и снять тормозной диск вместе с суппортом. После этого мы можем полностью демонтировать ступичную гайку.
- Надежным молотком выбиваем ступицу.
Выбиваем ступицу из подшнипника. Снимаем подшипник из ШРУСа.
- Готово, подшипник можно извлечь, а затем убрать стопорное кольцо. Осталось только выпрессовать его из отверстия при помощи съемника.
Сборка и установка нового ступичного элемента проводится в обратной последовательности.
Замена заднего подшипника
- Демонтируем тормозной барабан. Далее убираем колпак – это делается при помощи отвертки.
- Действуем как с передним колесом: расправляем буртик гайки и снимаем её при помощи стяжки «на 30».
- Демонтируем гайку, а затем добираемся до самой ступицы. Здесь нам снова понадобится съемник. Подойдет двупалая или трехпалая модель.
По такой схеме извлекаем ступицу вместе с подшипником.
- Вытягиваем ступицу, а затем переходим к кольцу оси. Демонтаж проходит при помощи зубила.
- Далее появляется доступ к стопорному кольцу – его также следует достать щипцами.
- Теперь есть доступ к подшипнику, его удобно выбивать через отрезок трубы, как продемонстрировано на фото.
Аккуратными движениями выбиваем подшипник.
Демонтаж проходит при помощи зубила.Особенности сборки деталей
Перед тем как устанавливать новую деталь, нам нужно качественно смазать и вычистить отверстие опорного поворотного кулака. После этого можно запрессовывать новый опорный элемент. Выполняется процедура съемником: большая шайба инструмента должна упираться таким образом, чтобы не деформировать кольца. Запрессовывать новую деталь лучше через прокладку, чтобы не повредить покрытие. Установив стопорное кольцо, можно собрать тормозную часть и завершить замену.
Оцените автора
замена ступичного подшипника (инструкция).
Запчасти ВАЗ-2114На автомобиле ВАЗ 2114 замена ступичного подшипника производится в случае его выхода из строя. Изношенный подшипник может стать причиной многих неприятностей. Следует отметить, что смазка внутри запрессована на заводе, и в процессе эксплуатации новая не доливается. Поэтому возможно высыхание смазки, а вместе с образованием шариков это приводит к биению и появлению вибрации. Следствие — посторонние звуки, тряска при езде (особенно на большой скорости). Также может быть незначительное увеличение расхода топлива, чрезмерный нагрев ступицы и колеса. Поэтому необходимо проводить своевременный ремонт и техническое обслуживание ВАЗ 2114.
Симптомы выхода из строя подшипника
Самый верный признак – появление своеобразного воя, исходящего со стороны вышедшего из строя подшипника. Но не стоит сразу бить тревогу и загонять машину в автосервис. ВАЗ 2114 можно отремонтировать и самостоятельно. Для этого не требуется много навыков: достаточно уметь работать съёмниками и ключами.
Ездить с изношенным подшипником нежелательно, так как со временем его может заклинить. А если это произойдет на большой скорости, то одно колесо перестанет крутиться и машина потеряет управление. Итог – авария и огромный вред здоровью. Стоимость одного подшипника примерно 450-700 рублей (в зависимости от производителя). Поэтому для их замены по кругу нужно максимум 2 800 руб.
Устранение неполадок
Первый способ — ехать на высокой скорости и прислушиваться к звукам. Если подвеска ВАЗ 2114 имеет неисправность, то сразу все становится ясно. Грохот и вибрация от колеса часто говорят о том, что подшипник пришел в негодность. И чем дольше эксплуатируется сломанная машина, тем мощнее гул. Поэтому желательно проводить ремонт на ранней стадии выхода из строя. Также стоит отметить, что при езде с неисправным подшипником ступица греется сильнее.
Чтобы убедиться, что звук действительно издает подшипник, не обязательно загонять машину в автосервис. ВАЗ любой модели можно отремонтировать своими руками.
А определить поломку и подавно. Подберите сторону автомобиля, с которой исходит звук. Попробуйте провернуть колесо вручную. Сопротивления быть не должно, а если есть заедания, то обратите внимание, чем они вызваны — касание колодок или виноват подшипник. Возможно неисправна подвеска ВАЗ 2114 и все звуки исходят от нее. Поэтому необходимо как можно тщательнее все осмотреть.
Инструменты для работы
Для самостоятельного ремонта ходовой части ВАЗ 2114 необходим следующий инструмент:
- Домкрат — желательно гидравлический или пневматический катящегося типа (с колесами), чтобы было удобнее работать.
- Набор ключей и отвертка.
- Плоскогубцы, пассатижи, утконосы.
- Съемник стопорных колец.
- Съемники подшипников передней и задней ступиц. Можно использовать как разные, так и универсальные.
- Молоток и несколько оправок разного диаметра.
Также может понадобиться газовый баллон с насадкой. Чтобы установить новый подшипник было проще, можно немного прогреть ступицу (но не сильно, так как сальники могут расплавиться).
Поэтому на автомобиле ВАЗ 2114 замена ступичного подшипника производится максимально аккуратно и по определенной схеме.

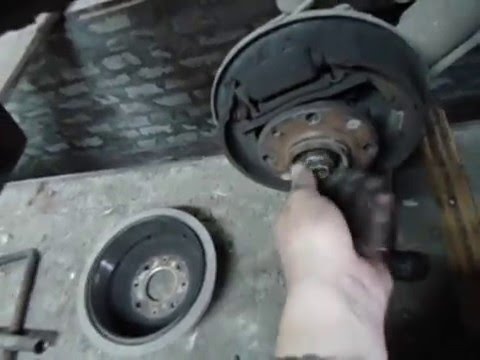

Снятие ступицы заднего колеса
Алгоритм ремонта следующий:
- Ослабьте болты на колесах.
- Разжать гайку ступицы и ослабить ее ключом «на 30».
- С помощью домкрата поднимается ремонтируемый борт.
- Болты откручиваются и колесо снимается.
- Далее необходимо открутить две направляющие, они держат барабан на ступице. Все запчасти ВАЗ 2114 укладываем так, чтобы не потерять и не загрязнить.
- С помощью небольшого молотка и деревянной прокладки снимите барабан. Старайтесь не ударять по нему металлическими предметами: хрупкий алюминий начнет разрушаться.
- Полностью снимите гайку ступицы.

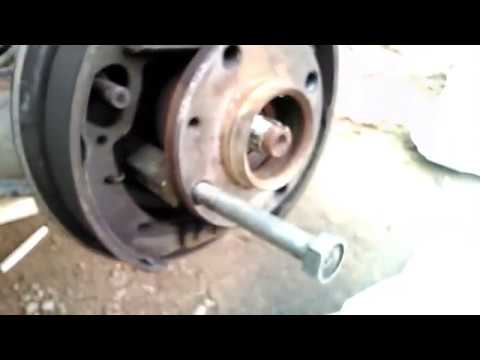

- Снимите ступицу с помощью специального съемника.
На этом процедура демонтажа завершена. Осталось дело за малым – вынуть подшипник и установить на его место новый.
Замена подшипника задней ступицы

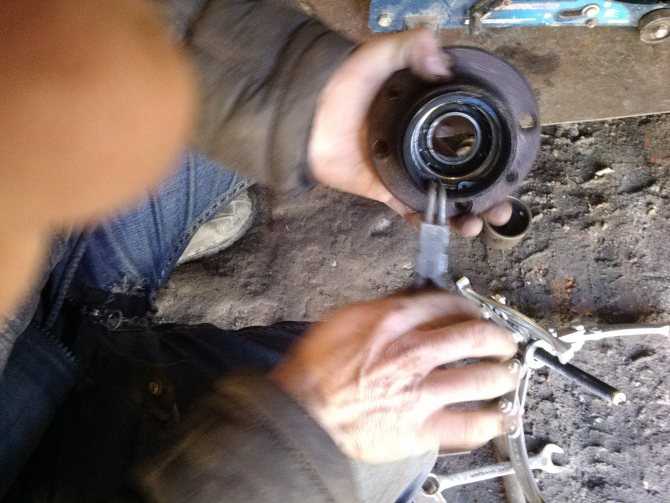

После демонтажа ступицы необходимо снять стопорное кольцо с помощью съемника.

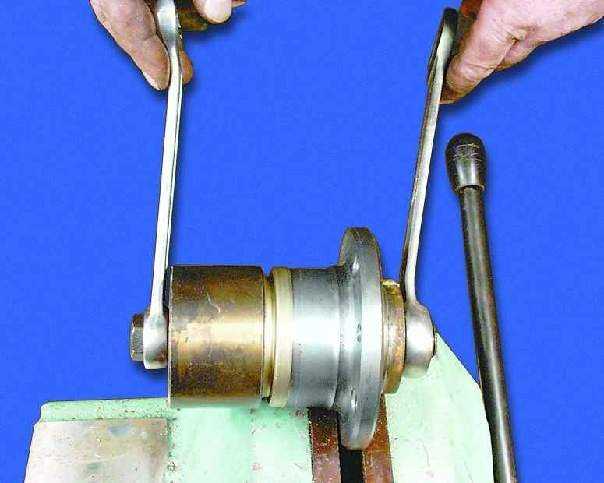

Можно использовать тиски: так будет намного проще проводить ремонт. Зажмите ступицу и установите на нее съемник. Представляет собой длинный болт с насадками. С помощью ключа заверните гайку и выдавите подшипник из ступицы колеса. Процесс довольно сложный, требует много усилий. Если не получается, воспользуйтесь проставкой и молотком. Нанесите несколько резких и сильных ударов – подшипник выйдет из посадочного места.
После извлечения старого нужно поставить новый. Для этого используется тот же ремувер, только устанавливается он иначе. Ведь цель процесса — установка, а не извлечение. После сборки: установлена ступица, новая гайка, тормозной барабан, направляющие и колесо. Затяните после опускания стороны на домкрате. Так производится замена ступичного подшипника заднего колеса на ВАЗ 2114. Ремонт желательно производить сразу на обоих задних колесах.
Замена передних ступичных подшипников
Инструменты для ремонта остаются прежними, кроме съемника. Если у вас универсал, то для работы подойдет.
А вот если для задних подшипников, то нет — придется приобрести еще один. Процедура полностью аналогична, только вместо барабана устанавливается диск. Также следует отметить, что ступица устанавливается на внешний ШРУС и соединяется с ним при помощи шлицов. В остальном отличий нет, даже запчасти ВАЗ 2114 почти одинаковые.
Размеры подшипников разные, поэтому нельзя устанавливать с задней оси. При работе старайтесь не повредить тормозной диск. Если он имеет большой выход, целесообразно заменить его на новый. Обратите внимание, что диски и барабаны (а также колодки) следует менять парами. То есть, если вы ставите новое на левое переднее колесо, пожалуйста, и на правое тоже сделайте это. В противном случае внешний вид бьет, и при торможении машину будет тянуть в сторону.
Особенности ремонта
Вы знаете, как на автомобиле ВАЗ 2114 производится замена ступичного подшипника, теперь можно рассказать о некоторых особенностях. Многие автолюбители совершенствуются – ставят на заднюю ось дисковые тормоза.
Да, они дают ряд преимуществ: уменьшается тормозной путь, упрощается замена колодок, повышается надежность. Ручной тормоз тоже работает отлично: троса нет, а вместо него гидравлика. Но при ремонте все действия будут аналогичны тем, что происходят при работе с передними ступицами. Придется снимать диски, суппорта, полностью разбирать блок. Если болты скреплены, то это будет довольно сложно.
