Предохранители и реле Renault Megane 2 (фаза 1 и фаза 2)

 Как собственно и все автомобили, Renault Megane 2 не является исключением в отношении защиты цепей и управления силовыми сигналами. Для этих целей в машине есть блоки реле и предохранителей. Один в салоне, три в подкапотном пространстве: один на клеймах аккумулятора, второй на кожухе в коробке предохранителей, третий на салазках выдвижной. Именно об этих блоках и местах установки, а еще точнее о расположении предохранителей, о их номиналах и функциональности вам и будет рассказано в этой статье.
Информация будет приведена для машин Рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями.

Где расположен блок предохранителей и реле в салоне Renault Megane 2

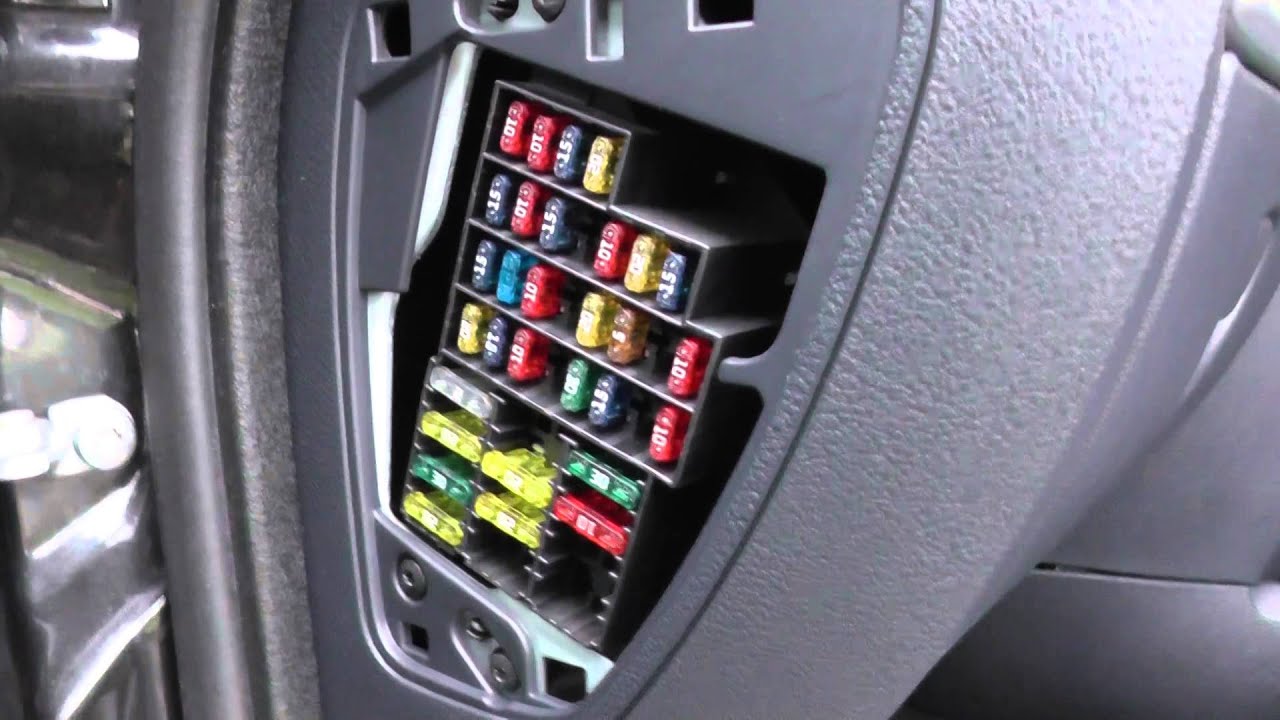

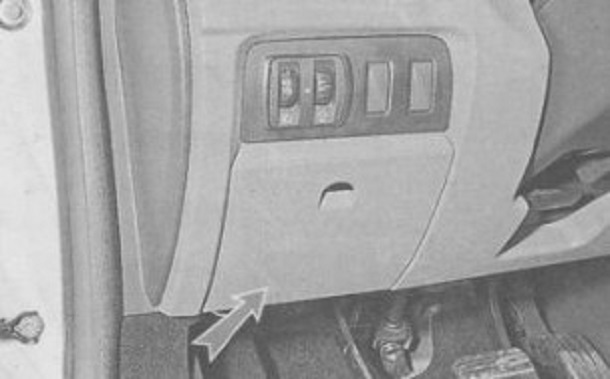

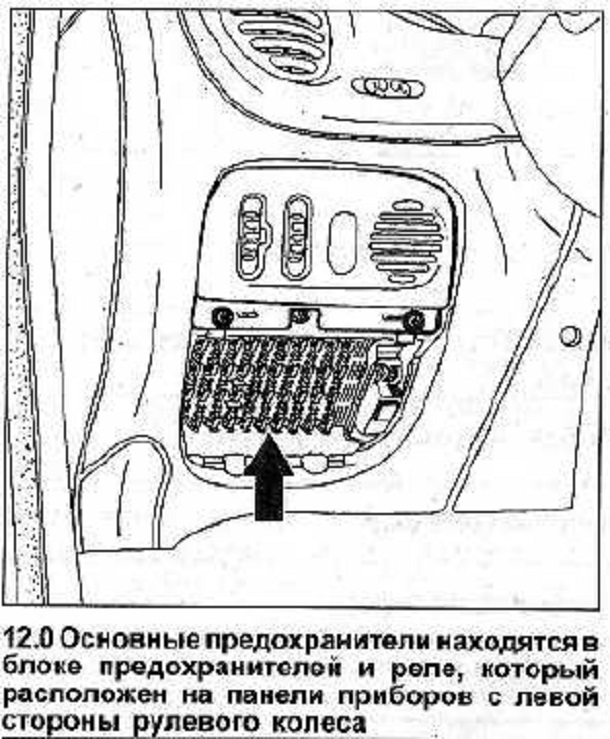

Блок предохранителей в салоне расположен в панели приборов снизу слева. Для наглядности взгляните на фото, по ним хорошо видно, где же расположен этот блок. До этого блока легко добраться, легко проверить в нем целостность предохранителей.

Сам блок выглядит вот так…

…а обозначение предохранителей и номиналы в нем следующие.

Номер	Сила тока, А	Наименование предохранителя/реле	Защищаемая цепь
1	—	—	Резервный
2	—	—	Резервный
3	—	—	Резервный
4	3	АР1А	Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20	BPR1	Обогрев сидений водителя и переднего пассажира
6	20	BR3	Электрозамки всех дверей
7	15	—	Прикуриватель
8	7,5	15RP	Обогрев наружных зеркал
9	10	SP15	Блок управления ABS
10	15	SP2	Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11	15	SP17	Стоп-сигнал
12	—	—	Резерв
13	25	BP55	Электродвигатель стеклоподъемника двери водителя
14	25	BP70	Электродвигатель стеклоподъемника двери перед­него пассажира
15	20	ВСРЗ	Комбинация приборов, электропривод наружных зеркал
16	15	ВР32	Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17	15	ВР25	Электродвигатель стеклоочистителя двери задка
18	20	ВР77	Блок управления электрооборудованием салона, реле дополнительного оборудования
19	30	SP3	Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20	40	BP87/BP48	Электродвигатели стеклоподъемников задних дверей
21	20, 40	BP93	Электродвигатель люка салона, электропривод складывающейся крыши
R1	—		Реле электродвигателей стеклоподъемников всех дверей
R2	—	—	Реле дополнительного оборудования

Теперь де можно о блоках и местах в подкапотном пространстве. Начнем с того, что попроще.

Где расположен блок предохранителей и реле в моторном отсеке Renault Megane 2

Первые предохранители можно обнаружить прямо на клеймах аккумулятора. Там всего-то 3 штучки.

У них следующие задачи и цели по защите цепей.

Номер	Сила тока,А	Наименование предохранителя/реле	Защищаемая цепь
1	30	BPS1	Аккумуляторная батарея, монтажный блок салона, блок управления электрооборудованием салона
2	350, 400	BPDA	Коммутационный блок моторного отсека (350 А — автомобиля с бен­зиновым двигателем, 400 А — автомобиля с дизельным двигателем)
3	30	ВР31	Коммутационный блок моторного отсека

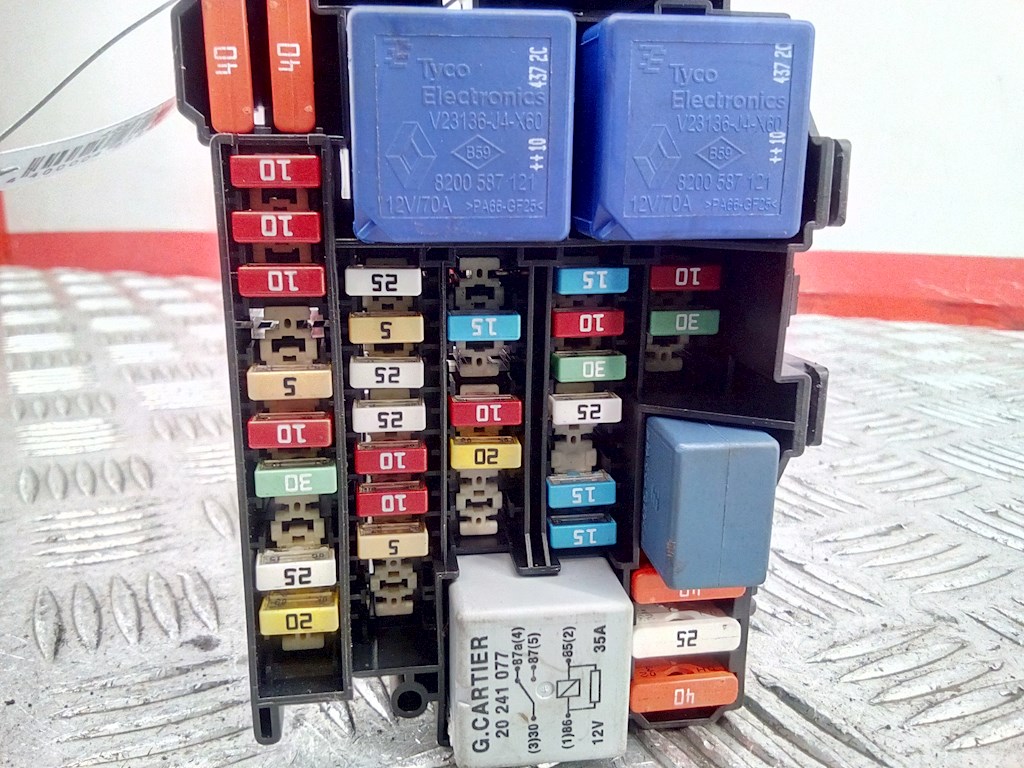

Дальше все сложнее. До остальных предохранителей придется добираться. Ведь они спрятаны за аккумулятором. Поэтому первым делом снимаем аккумулятор.

Снимаем фурнитуру, отключаем штекеры от ЭБУ. Снимаем полностью площадку под аккумулятор.

Добираемся до кожуха где стоят предохранители.

По дороге отключаем штекера. Основной пластиковый корпус остается на месте, из него и вытаскивается сборка блока.

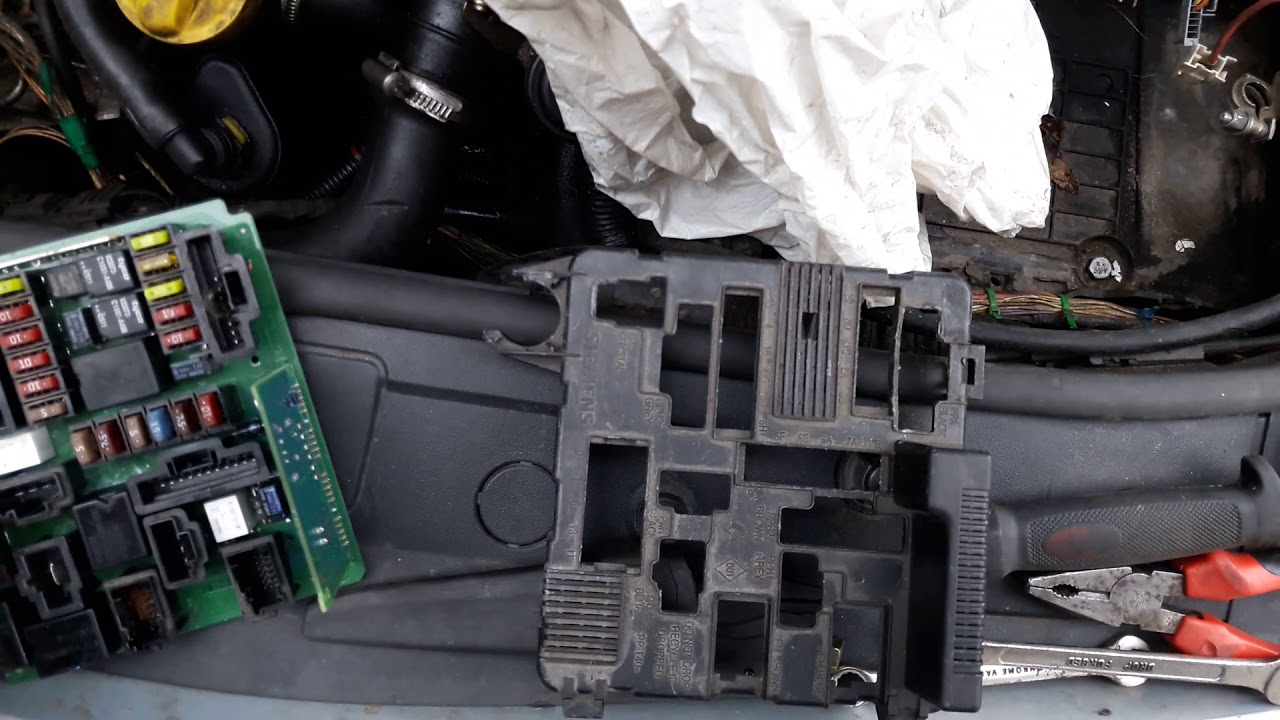

Саму сборку тоже надо еще вскрыть. В целом это какой-то дурдом! Очень все неудобно и долго.

Вот он блок, но и то предварительно уже отключены провода.

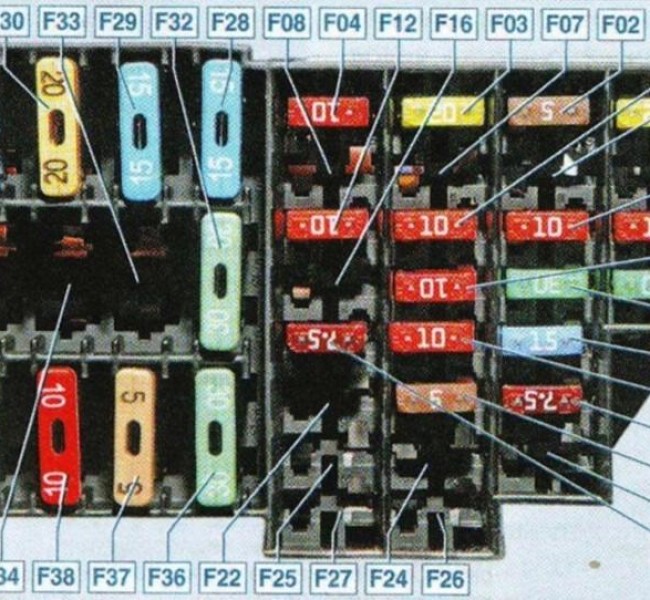

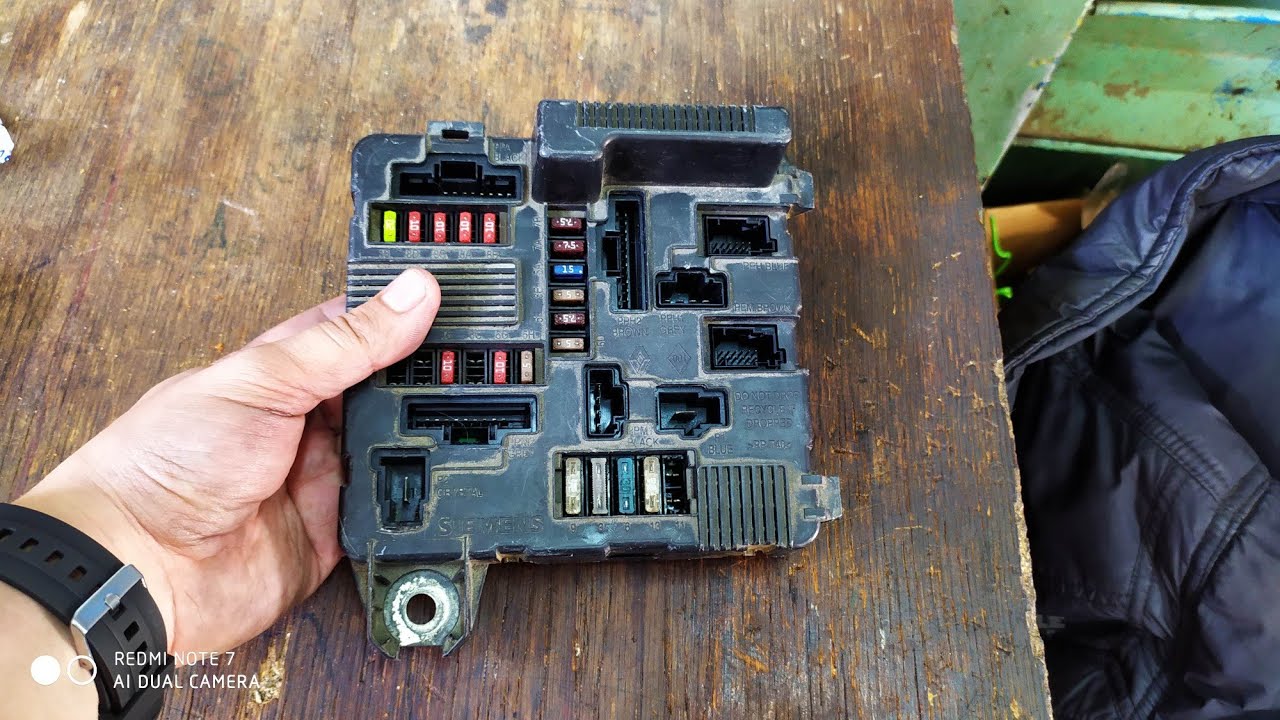

Теперь же о вариация того, что вы можете увидеть. Можно увидеть такой блок. Таким он был на первых машинах. Обозначения смотрите ниже.

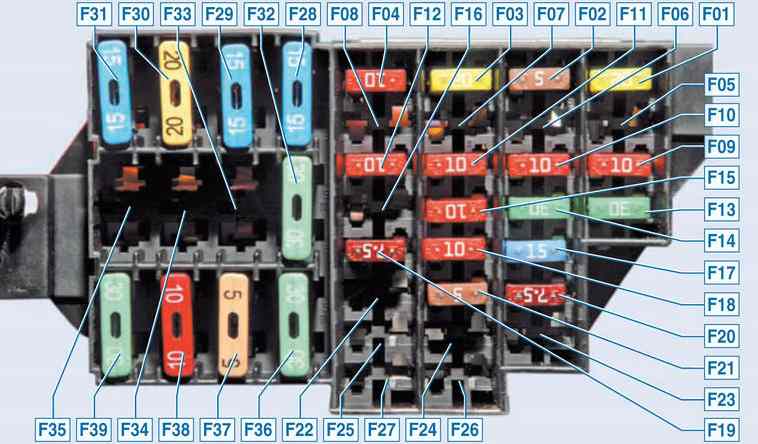

Возможна и другая вариация, более поздние версии Renault Megane 2.



Ну и в самом конце можно сказать о силовых предохранителях, которые остались на кожухе прикрученном к левому крылу, то есть на том корпусе из которого мы вытащили блок о котором писали выше. Силовые предохранители выглядят так.

И у них согласно обозначениям следующий функционал.

Номер	Сила тока, А	Наименование предохранителя/реле/Цвет		Защищаемая цепь
1	70	ВР91/Оранжевый		Реле дополнительного подогрева 2
2	60	ВР11/Красный		Монтажный блок предохранителей и реле в салоне
3	40	ВР9/Красный		Реле дополнительного подогрева 1
4	70	ВР81/Оранжевый		Электроусилитель рулевого управления
5	50	ВР8/Красный		Блок управления ABS
6	70	ВР12/Оранжевый		Монтажный блок предохранителей и реле в салоне
7	20	ВР27/Желтый		Реле подогрева топливного фильтра дизельного двигателя
8	70	ВР35/Оранжевый		Блок управления предпускового подогрева
9	9	— —		Не используется

Теперь вы знаете пусть не все, но очень многое о том где находятся и как добраться до предохранителей на машине Renault Megane 2

Рено меган 2 предохранитель печки

Блок предохранителей Renault Megane 2 2003-2008

В данной статье рассмотрены предохранители автомобилей рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями.  Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.

Где расположен блок предохранителей.

Предохранители установлены в монтажном блоке в салоне автомобиля. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

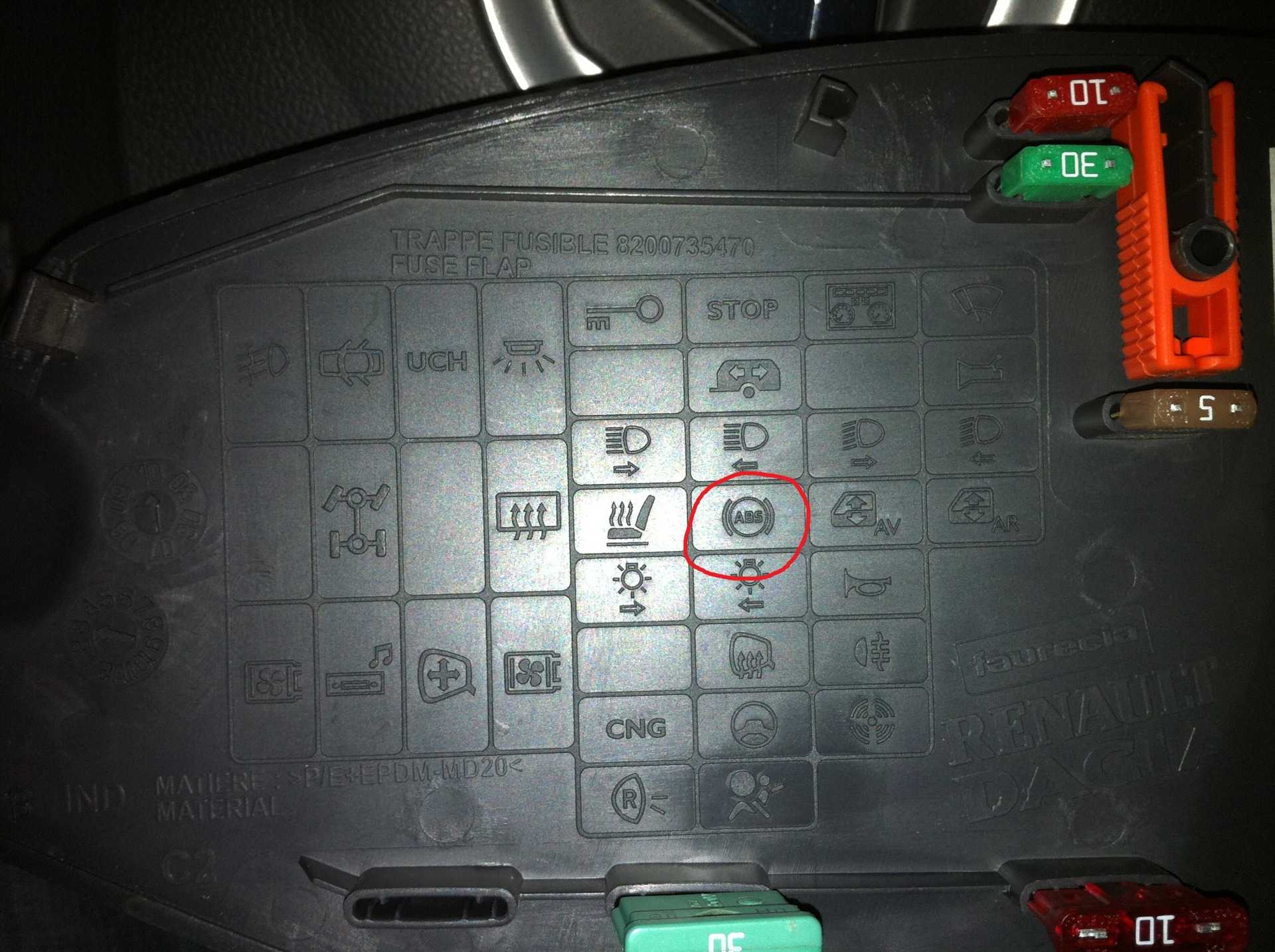

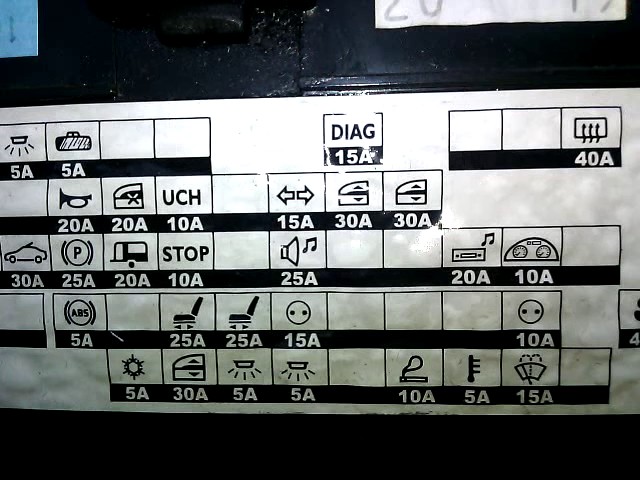

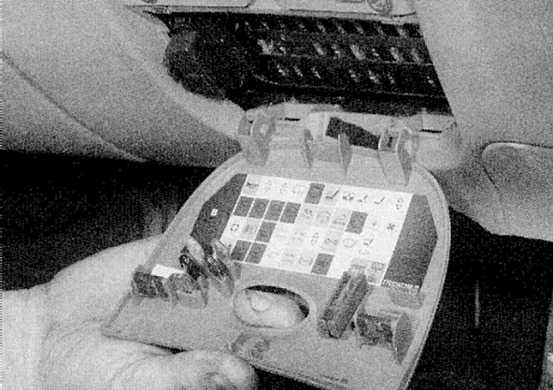

На крышке нанесена схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер	Сила тока,А	Наименование предохранителя/реле	Защищаемая цепь
1	—	—	Резерв
2	—	—	Резерв
3	—	—	Резерв
4	3	АР1А	Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20	BPR1	Обогрев сидений водителя и переднего пассажира
6	20	BR3	Электрозамки всех дверей
7	15	—	Прикуриватель
8	7,5	15RP	Обогрев наружных зеркал
9	10	SP15	Блок управления ABS
10	15	SP2	Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11	15	SP17	Стоп-сигнал
12	—	—	Резерв
13	25	BP55	Электродвигатель стеклоподъемника двери водителя
14	25	BP70	Электродвигатель стеклоподъемника двери перед­него пассажира
15	20	ВСРЗ	Комбинация приборов, электропривод наружных зеркал
16	15	ВР32	Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17	15	ВР25	Электродвигатель стеклоочистителя двери задка
18	20	ВР77	Блок управления электрооборудованием салона, реле дополнительного оборудования
19	30	SP3	Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20	40	BP87/BP48	Электродвигатели стеклоподъемников задних дверей
21	20, 40	BP93	Электродвигатель люка салона, электропривод складывающейся крыши
R1	—		Реле электродвигателей стеклоподъемников всех дверей
R2	—	—	Реле дополнительного оборудования

Расположение монтажного блока предохранителей в моторном отсеке.

Цифра 13

 1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора подвески силового агрегата; 4 — пробка маслоналивной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — воздухоподводящий рукав; 11 — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтаж­ ного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — воздухозаборный рукав; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воз­ духа в ресивере; 19 — крышка бачка омывателя ветрового стекла

Схема расположения предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Renault Megane2.

автор Рустам Абдуллин

Расшифровка предохранителей под капотом Renault Megane 2

Номер	Сила тока,А	Наименование предохранителя/реле Цвет предох­ранителя/реле	Защищаемая цепь
1	7,5	LPG Коричневый	Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2	10	RPG Красный	Лампа дальнего света левой блок-фары
3	10	RPD Красный	Лампа дальнего света правой блок-фары
4	10	CPD Красный	Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5	10	CPG Красный	Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6	20	8F Желтый	Лампы противотуманных фар
7	7,5	LPD Коричневый	Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8	15	АРСВ Голубой	Запорный электромеханизм противоугонного устройства рулевой колонки
9	5	АР44 Бежевый	Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10	7,5	АР43 Коричневый	Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5	АР15 Бежевый	Электромеханизм противоугонного устройства ру­левой колонки
12	5	АР4 Бежевый	Автоматическая коробка передач
13	10	LGPLG Красный	Блок управления системой питания сжиженным газом
14	10	АР11 Красный	Лампы света заднего хода
15	20	ВР42 Желтый	Реле электромагнитного клапана системы питания сжиженным газом
16	10	Внутренняя Красный	Электромагнитная муфта компрессора кондиционера
17	10	— Красный	Резерв
18	40	Внутренняя Красный	Электровентилятор системы охлаждения двигателя
19	25	ВР14 Белый	Блок управления ABS
20	30	Внутренняя Зеленый	Обогрев стекла двери задка
21	25	Внутренняя Белый	Реле стартера
22	25	Внутренняя Белый	Электродвигатель стеклоочистителя ветрового окна
23	25	— —	Резерв

Как добраться до силовых предохранителей и реле.

1. Открутить два шурупа крышки монтажного блока

2. Снять крышку

3. Вынуть аккумуляторную батарею

4.  Вывернуть и извлечь болт Б крепле­ния коммутационного блока и отведите в сторону коммутационный блок А.

И вот он…

Расшифровка силовых предохранителей и реле

Номер	Сила тока,А	Наименование предохранителя/реле/Цвет	Защищаемая цепь
1	70	ВР91/Оранжевый	Реле дополнительного подогрева 2
2	60	ВР11/Красный	Монтажный блок предохранителей и реле в салоне
3	40	ВР9/Красный	Реле дополнительного подогрева 1
4	70	ВР81/Оранжевый	Электроусилитель рулевого управления
5	50	ВР8/Красный	Блок управления ABS
6	70	ВР12/Оранжевый	Монтажный блок предохранителей и реле в салоне
7	20	ВР27/Желтый	Реле подогрева топливного фильтра дизельного двигателя
8	70	ВР35/Оранжевый	Блок управления предпускового подогрева
9	9	— —	Не используется

 Расположение плавких вставок в блоке наконечника провода клеммы «+ » аккумуляторной батареи

Номер	Сила тока,А	Наименование предохранителя/реле	Защищаемая цепь
1	30	BPS1	Аккумуляторная батарея, монтажный блок салона, блок управления электрооборудованием салона
2	350, 400	BPDA	Коммутационный блок моторного отсека (350 А — автомобиля с бен­зиновым двигателем, 400 А — автомобиля с дизельным двигателем)
3	30	ВР31	Коммутационный блок моторного отсека

Предохранители рено меган 2 поколения и блоки реле со схемами и описанием.

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться. Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

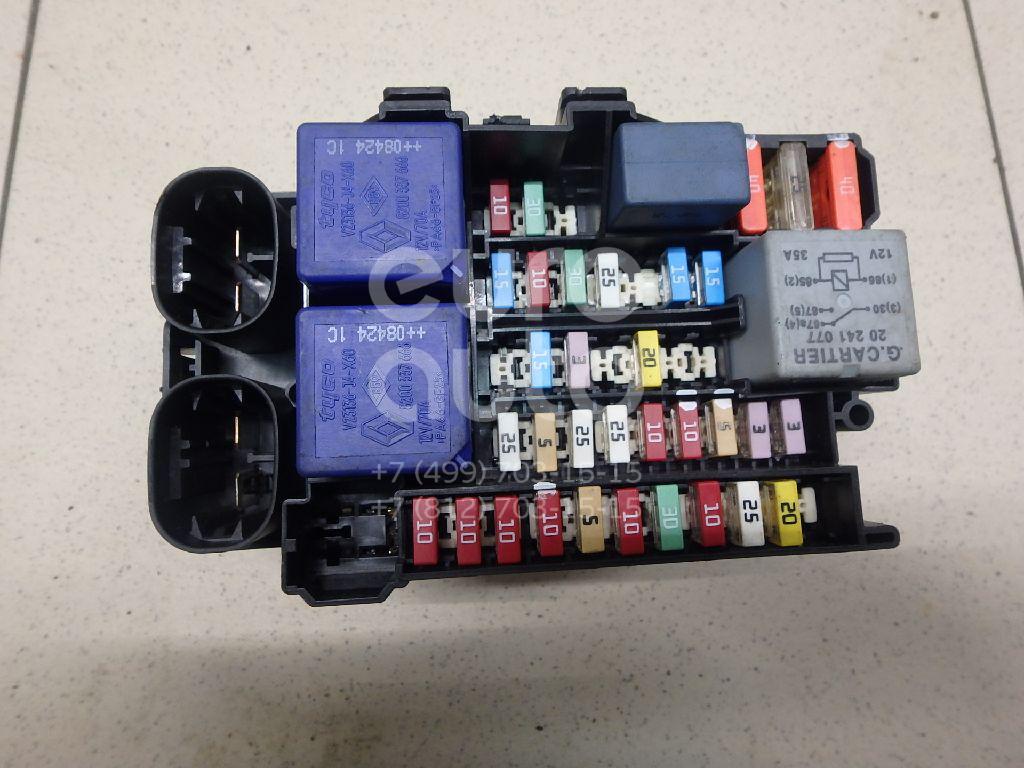

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.



Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

1. 30А — Электронный блок управления в салоне
2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

1	7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2	10А Лампа дальнего света левой блок-фары
3	10А Лампа дальнего света правой блок-фары
4	10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5	10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6	20А Лампы противотуманных фар
7	7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8	15А Запорный электромеханизм противоугонного устройства рулевой колонки
9	5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10	7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5А Электромеханизм противоугонного устройства ру­левой колонки
12	5А Автоматическая коробка передач
13	10А Блок управления системой питания сжиженным газом
14	10А Лампы света заднего хода
15	20А Реле электромагнитного клапана системы питания сжиженным газом
16	10А Электромагнитная муфта компрессора кондиционера
17	10А Резерв
18	40А Электровентилятор системы охлаждения двигателя
19	25А Блок управления ABS
20	30А Обогрев стекла двери задка
21	25А Реле стартера
22	25А Электродвигатель стеклоочистителя ветрового окна
23	25А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

1	70А Реле дополнительного подогрева 2
2	60А Монтажный блок предохранителей и реле в салоне
3	40А Реле дополнительного подогрева 1
4	70А Электроусилитель рулевого управления
5	50А Блок управления ABS
6	70А Монтажный блок предохранителей и реле в салоне
7	20А Реле подогрева топливного фильтра дизельного двигателя
8	70А Блок управления предпускового подогрева
9	Не используется

Блок в салоне рено меган 2

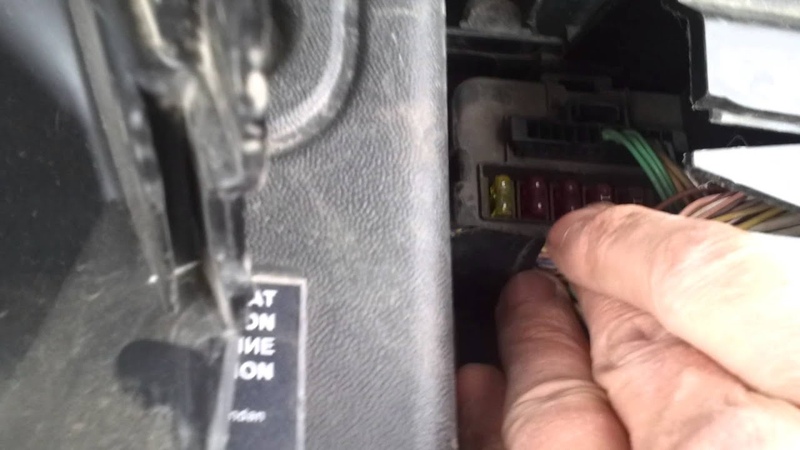

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1	Резерв
2	Резерв
3	Резерв
4	3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20А Обогрев сидений водителя и переднего пассажира
6	20А Электрозамки всех дверей
7	15А Прикуриватель
8	7,5А Обогрев наружных зеркал
9	10А Блок управления ABS
10	15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11	15А Стоп-сигнал
12	Резерв
13	25А Электродвигатель стеклоподъемника двери водителя
14	25А Электродвигатель стеклоподъемника двери перед­него пассажира
15	20А Комбинация приборов, электропривод наружных зеркал
16	15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17	15А Электродвигатель стеклоочистителя двери задка
18	20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19	30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20	40А Электродвигатели стеклоподъемников задних дверей
21	20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1	Реле электродвигателей стеклоподъемников всех дверей
R2	Реле дополнительного оборудования

За прикуриватель отвечает предохранитель номер 7 на 15А.

Как заменить предохранитель печки Renault Megane 2

16.02.2019

Каждая модель автомобиля имеет свои недостатки, и, со временем, они начинают проявляться, как бы аккуратно водитель ни использовал агрегат. Отличительной чертой рассматриваемой нами сегодня модели является крайняя чувствительность к воде, поэтому в основном страдают электростеклоподъёмники — кнопки поднимания и опускания стекла.

Замена предохранителя печки Renault Megane 2.

Какие детали чаще всего выходят из строя

После продолжительной службы полететь могут и следующие детали, играющие немаловажную роль: вентилятор, компрессор кондиционера. Возможны случаи загорания airbag, что свидетельствует о поломке. Для того, чтобы датчик погас, необходимо осмотреть электроразъём, который вы обнаружите под водительским сидением. Во избежание лишних затрат на ремонт вашего друга на колесах можно выполнять определённые операции. К примеру, прочищать проёмы водостоков, находящиеся впереди лобового стекла. Тем не менее, предохранитель становится головной болью многих автовладельцев. И порой встаёт такой вопрос: а как же заменить предохранитель печки? Ведь изначально его нужно ещё и найти. Об этом ниже.

Зачем менять предохранитель

Как вообще автовладельцы приходят к тому, что видят решение проблем с автомобилем в замене предохранителя? Изначально вспомним, что вся электроника в машине находится под защитой предохранителей. Соответственно, когда одна из систем перестаёт работать, мы можем разрешим ситуацию починкой предохранителя, который, скорее всего, просто перегорел.  Блок предохранителей Renault располагается в салоне, с водительского бока, и в подкапотной зоне. Руководствуясь таблицей-приложением, мы с лёгкостью определяем, какой именно предохранитель отвечает за печку и вентиляцию: предохраняющие запчасти с пометкой 30. На самой же детали будет написано SP3. Помимо печи эти детали гарантируют работу системы отопления и кондиционера.

Где находится предохранитель печки Renault Megane 2

Как мы говорили раньше, есть два места расположения предохранителей. Нас же интересуют те, которые располагаются в салоне. Там мы и обнаружим коробочку с пометкой 30. Для того, чтобы провести данную операцию, вам не понадобится какое-то особенное оборудование. Можно ограничиться обычным ключом на 10 и отвёрткой. Теперь поэтапно разберём инструкцию того, как снять деталь. Алгоритм работы следующий:

1. Убираем панель слева от руля, а за ней боковую небольшую панельку.
2. Панель с кнопками тоже откручиваем и, пользуясь подручными средствами (например, шилом или отвёрткой) отсоединяем разъём питания.
3. Под рулевой колонкой выкручиваем болты и достаём панель.
4. Теперь мы видим заветную цель, нажимаем на защёлку и спокойно достаём блок.
5. Теперь переходим ко второму этапу: вытаскиваем блок из-под капота.
6. Справа снимаем защитную пластину из пластика.
7. Освобождаем место, снимаем следующие детали: аккумуляторную батарею, ЭБУ, площадку под АКБ, крышку предохранителей, плату.
8. Рассоединяем разъёмы и убираем клеммы аккумулятора и, следовательно, достаём батарею.
9. Сначала выкручиваем верхний болт ЭБУ, а за ним нижний.
10. Три блока соединения, подходящие к блоку управления, отсоединяем.
11. Убираем ЭБУ.
12. Выкручиваем болт, чтобы снять блок предохранителей.
13. Рассоединяем блок с клеммами — и вот он уже у нас в руках.

Вот таким не хитрым путём можно самостоятельно снять предохранитель, чтобы разобраться с поломкой. Надеемся, наша статья дала вам полное представление об операции, и вы без труда сами справитесь с отсоединением. Удачи и будьте аккуратны на дорогах.

Схема предохранителей рено меган 2 — RenoStar

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

1. 30А — Электронный блок управления в салоне
2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

1	7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2	10А Лампа дальнего света левой блок-фары
3	10А Лампа дальнего света правой блок-фары
4	10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5	10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6	20А Лампы противотуманных фар
7	7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8	15А Запорный электромеханизм противоугонного устройства рулевой колонки
9	5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10	7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5А Электромеханизм противоугонного устройства ру­левой колонки
12	5А Автоматическая коробка передач
13	10А Блок управления системой питания сжиженным газом
14	10А Лампы света заднего хода
15	20А Реле электромагнитного клапана системы питания сжиженным газом
16	10А Электромагнитная муфта компрессора кондиционера
17	10А Резерв
18	40А Электровентилятор системы охлаждения двигателя
19	25А Блок управления ABS
20	30А Обогрев стекла двери задка
21	25А Реле стартера
22	25А Электродвигатель стеклоочистителя ветрового окна
23	25А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

1	70А Реле дополнительного подогрева 2
2	60А Монтажный блок предохранителей и реле в салоне
3	40А Реле дополнительного подогрева 1
4	70А Электроусилитель рулевого управления
5	50А Блок управления ABS
6	70А Монтажный блок предохранителей и реле в салоне
7	20А Реле подогрева топливного фильтра дизельного двигателя
8	70А Блок управления предпускового подогрева
9	Не используется

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1	Резерв
2	Резерв
3	Резерв
4	3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20А Обогрев сидений водителя и переднего пассажира
6	20А Электрозамки всех дверей
7	15А Прикуриватель
8	7,5А Обогрев наружных зеркал
9	10А Блок управления ABS
10	15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11	15А Стоп-сигнал
12	Резерв
13	25А Электродвигатель стеклоподъемника двери водителя
14	25А Электродвигатель стеклоподъемника двери перед­него пассажира
15	20А Комбинация приборов, электропривод наружных зеркал
16	15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17	15А Электродвигатель стеклоочистителя двери задка
18	20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19	30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20	40А Электродвигатели стеклоподъемников задних дверей
21	20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1	Реле электродвигателей стеклоподъемников всех дверей
R2	Реле дополнительного оборудования

Источник:

Расположение и схема предохранителей на Рено Меган

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

Стандартный блок Меган 1Расширенный блок Меган 1

На фото описаны назначения предохранителей.

Меган 1 салонный блок, часть 1Меган 1 салонный блок, часть 2Меган 1 салонный блок, часть 3

Megane II

Блок предохранителей в салоне Рено Меган 2 находится под большой крышкой, расположенной под рулем и левее. Обозначения предохранителей, их номинал, запасные вставки и щипцы размещены на крышке.

Направление усилия при открывании крышкиСхема и запасные детали

В этом блоке размещены, например, предохранители вентилятора печки (позиция С, 30 А) и прикуривателя (позиция V, 15 А).

По отзывам ряда владельцев, на машинах могут быть перепутаны местами предохранители V и G. Во время вынимания детали штатной магнитолы она сбросит настройки и при включении попросит ввести код, который поставляется вместе с документацией на автомобиль.

Кроме этих предохранителей, в блоке стоят элементы, указанные на фото ниже.

Монтажная схемаНазначение и номиналы, часть 1Назначение и номиналы, часть 2

Megane III

В монтажном блоке салона автомобиля Рено Меган 3 расположены предохранители и несколько реле. Среди предохранителей имеется 40-амперная вставка для обогрева заднего стекла (позиция F42).

На схеме ниже приведена максимальная раскладка вставок. В нижней части имеются два разъема для подачи напряжения от бортовой сети (ко всем подключен положительный полюс батареи).

В реальности в автомобилях заполнены далеко не все ячейки.

Общая схема блокаНазначение предохранителей, часть 1Назначение предохранителей, часть 2Назначение предохранителей, часть 3

В блоке могут быть установлены реле.

Номер	Ток, А	Назначение
a	70	Подача питания без отключения во время пуска мотора
b	70	Подача питания с отключением во время пуска мотора
C	40	Обогрев стекла
D	20	Звуковой сигнал в руле

Дополнительно на Меган 3 применяется реле, отвечающее за подачу напряжения с положительной клеммы аккумулятора при работающем моторе. Это реле, рассчитанное на ток до 40 А, вмонтировано под передним пассажирским сидением. При установке штатного дополнительного обогревателя на блок управления климатом в салоне устанавливаются два дополнительных реле — на 40 и 70 А.

Блок под капотом

В зависимости от генерации модели автомобиля блоки в моторном отсеке находятся в разных местах.

Megane I

Блок первого поколения машин самый маленький по размерам. Схема расположения и расшифровка предохранителей приведены на фото.

Схема монтажа элементовРасшифровка

Megane II

Блок в моторном отсеке располагается под местом установки 12-вольтовой батареи и контроллера управления электрическими цепями автомобиля.

Конструкция этого блока зависит от года выпуска машины так называемой фазы — фаза 1 выпускалась до 2006 года, 2 — с 2006 по 2009.

Примером может служить место расположения предохранителя обогрева заднего стекла в блоках машин разных фаз, при этом номинал предохранителя неизменен и составляет 30 А.

Блок на машине 1 фазыБлок на машине 2 фазы

Ниже на фото в таблицах приведено описание и расшифровки предохранителей в разных фазах.

Первая фаза, часть 1Первая фаза, часть 2Первая фаза, часть 3Вторая фаза, часть 1Вторая фаза, часть 2

Megane III

Для этой машины характерно размещение плавких вставок и реле по разным местам моторного отсека. Под капотом предохранители стоят в двух группах — в основном блоке (состоящем, в свою очередь, из двух частей) и дополнительном, в котором установлены силовые предохранители. Фактически под капотом Мегана 3 хэтчбек стоят три различных блока.

Назначение предохранителей приведено в таблицах на фото.

Распиновка основного блокаНазначение предохранителей, часть 1Назначение предохранителей, часть 2

Именно в основном блоке стоит предохранитель, отвечающий за работу стартера (позиция 19, номинал 25 А).

Деталь 21 (на 20 А) защищает сразу несколько цепей — бензонасоса, катушек зажигания и системы подачи сжиженного газа (опция).

Под основным блоком стоит плата расширения, на которой также установлены реле и предохранители.

Расширение основного блокаНазначение предохранителей в немРеле в блоке расширения

Дополнительный блок стоит за аккумулятором автомобиля.

Дополнительный блокПредохранители в таком блоке

Рядом с этим блоком имеется отдельный модуль, служащий для отключения батареи при высоких перегрузках.

В нем расположены два больших предохранителя для стартера и генератора (по 300 А для дизеля и 190 А для бензинового мотора).

При выходе их из строя модуль меняется целиком, отдельной замене подлежит только маленький предохранитель, обозначенный на схеме как F7.

Общая схема модуля

Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.

Читайте также:  Как активировать бортовой компьютер на рено дастер

Бензиновый вариантДизельный вариант

На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей.

В новом блоке необходимо установить предохранители на те же места, что и в старом. Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля.

Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам.

 Загрузка …

Видео «Замена предохранителей Renault Megane 2»

Посмотрите видео от пользователя Рустам Абдуллин, посвященное замене предохранителей моторного отсека в автомобиле Рено Меган.

Источник:

Описание блока предохранителей в Рено Меган

Что такое предохранители? Зачем они нужны? Где находится блок предохранителей (БП)? Эти вопросы приходили в голову каждому автовладельцу Рено. Сейчас мы постараемся дать ответы на эти вопросы вкратце. Эти элементы предназначены для размыкания электрической цепи, когда сила тока в ней резко увеличивается.

Автомобиль Renault Megane 2

Говоря более понятным языком, компоненты БП необходимы для того, чтобы защитить устройства системы электрического оборудования от поломки в результате короткого замыкания или перегрузки цепи.

То есть, если в цепи вдруг возникли неполадки и произошло короткое замыкание, то первым делом из строя выйдет предохранитель, а потом уже возможно само устройство. Предохранитель, как говорится, берет весь удар на себя.

И не зря, ведь дешевле приобрести этот элемент в случае его выхода из строя, чем покупать новые электрические стеклоподъемники, зеркала и т.д.

Расположение и схема БП

Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

 Загрузка …

Меган 2

Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.

Схема БП в автомобиле Рено Меган 2, установленного в салоне

Маркировка	Предназначение
С	Данный компонент определяет работоспособность вентилятора отопителя системы.
D	Устройство обеспечивает функционирование электрических стеклоподъемников, установленных на задних пассажирских дверях.
E	Отвечает за работу люка крышки.
F	Обеспечивает работу системы ABS.
G	Этот компонент является многофункциональным и отвечает сразу за несколько устройств: за работу аудиосистемы; устройство омывателя фар; устройство омывателя стекол; прикуривателя; обогрев сидений; сигнализацию.
H	Обеспечивает функционирование стоп-сигналов.
L, M	Данный компонент обеспечивает работу стеклоподъемников передних дверей.
N	Обеспечивает функциональность панели приборов, мультимедийной системы, а также устройства регулировки зеркал заднего вида.
O	Этот компонент обеспечивает функционирование звукового гудка.
P	При выходе из строя этого компонента работа дворника заднего стекла невозможна.
R	Отвечает за работу климатической установки.
S	Обеспечивает функциональность датчика измерения температуры в салоне автомобиля.
T	Обогревает передние сидения.
U	Отвечает за одновременную блокировку всех дверей авто.
W	Обогревает зеркала заднего вида.
A	Реле электрического стеклоподъемника.

Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель ближнего света и других оптических приборов.

БП в Рено, расположенный в моторном отсекеОписание элементов БПОписание элементов БП

Меган 3

Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.

БП Рено, расположенный в салоне

Обозначения каждого компонента указаны ниже.

Описание элементов БПОписание элементов БПОписание элементов БП

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.

Электрическая схема расположения элементов на БП, установленном под капотомНазначение компонентов БП, который находится в моторном отсеке

Процесс снятия и замены

Далее мы рассмотрим процесс снятия и замены устройства, находящегося в моторном отсеке. Для обеих моделей авто — второго и третьего поколения — процесс замены будет идентичным.

Итак, приступим:

1. Для начала откройте капот и отсоедините клеммы от аккумуляторной батареи. Если этого не сделать, демонтаж БП может иметь печальные последствия для автомобиля.
2. Вы увидите БП, находящийся с правой стороны в подкапотном пространстве. Вам нужно открутить винты, крепящие аккумуляторную батарею и снять ее. Также открутите крышку БП. Все болты, которые необходимы отвинтить, указаны красным цветом на фото.
3. При помощи гаечного ключа на «10» открутите гайку и снимите хомут с пучком проводов.
4. Теперь вам необходимо открутить винты крепления непосредственно БП.
5. Сделав это, устройство можно демонтировать.

1. Демонтируйте аккумуляторную батарею2. Красным цветом указаны винты площадки аккумулятора — их нужно открутить3. Зеленой стрелкой отмечен винт, открутив который нужно снять хомут с проводами4. Теперь при помощи гаечного ключа открутите винт крепления БП5. Отсоедините все элементы от БП6. Так выглядит БП в разобранном виде

Теперь вытащите из мест крепления все устройства. Запоминать место нахождения каждого из них необязательно, поскольку каждый из них может стать только на свое место. Замените вышедший из строя БП на новый, осуществив сборку в обратной последовательности.

Видео от Рустама Абдуллина «Замена предохранителей»

В этом видео описан несложный процесс замены устройств БП в Меган 2.

Источник:

Предохранители Рено Меган 2

Содержание

• 1 Салонный блок
• 2  Блок под капотом

Вся электронная система в автомобиле защищена предохранителями, благодаря им все оборудование надежно защищено от сбоев в электропроводке, и различных перегрузок.  Часто случается такое что одна из систем перестает работать, причиной этому как правило является выход из стоя одного из предохранителей, и его нужно менять.

Читайте также:  Меняем воздушный фильтр в дастере

Если рассматривать блок предохранителей Рено Меган 2, то он находится в двух местах, один в салоне автомобиля с водительской стороны, второй в подкапотном пространстве.

Салонный блок

Чтобы получить доступ к элементам которые расположены в салоне, достаточно отсоединить все защелки и снять пластмассовую крышку.

Понять где какой прибор находится можно при помощи схемы. Чаще всего выходят из строя предохранители которые отвечают за:

• Систему отопления
• Кондиционер
• Печку
• Магнитолу
• Прикуриватель

За первые три прибора несут ответственность предохраняющие детали с маркировкой 30, а сама деталь с номером SP3, поэтому перепутать с другим будет сложно.

Предохранительный элемент отвечающий за большинство приборов,имеет номер BCP3, а его ячейка под №25. Около него расположено реле которое отвечает за все электрооборудование в салоне, имеет обозначения BP77 с ячейкой 20.  Элемент отвечающий за стеклоподъёмники, омыватель фар, штатное головное устройство, имеет значения SP2 с ячейкой под номером 10.

 Блок под капотом

Расположенные предохранители Рено Меган 2 под капотом  несут ответственность за:

• Электронные системы
• Внешнее освещение
• Электрооборудование двигателя

Располагается данный блок под капотом с правой стороны. Понять какой элемент отвечает за что можно так же при помощи схемы.

Больше всего подвергаются нагрузкам детали отвечающие за:

• Бензонасос, №5, желтого цвета. В случае если двигатель запускается, а потом сразу глохнет, а стартер при этом работает нормально, то скорей всего проблема именно со штатным бензонасосом.
• Стартер, №30, сама деталь имеет белый цвет
• Освещение, деталь 10А,ячейка №1-4. В случае если перестали работать габаритные огни, или ближний и дальний свет фар, то следует первым делом проверить в каком состоянии находятся эти плавкие элементы, и в случае перегорания как можно скорей поменять их.

Подводя итог можно сделать вывод о том что, понять какой элемент где располагается из что несет ответственность, поможет схема предохранителей Рено Меган. Благодаря ей можно без каких либо проблем произвести все ремонтные работы самостоятельно.

Предохранители Рено Меган 2 Ссылка на основную публикацию

Источник:

Где на Рено Меган блок предохранителей

При проблемах с электрикой первым делом все рекомендуют первым делом проверять предохранители, но не на каждом автомобиле они находятся на видном месте. К примеру на Рено Меган блок предохранителей найти, а тем более снять будет задачей не из легких, особенно если это касается блока предохранителей под капотом.

Также кроме подкапотного блока предохранителей на Renault Megane 2/Scenic 2, где находятся предохранители освещения и ряд других, имеется блок предохранителей и реле в салоне, в котором также имеются некоторые предохранители отвечающие за сигнализацию, стеклоподъемники и т. д.

Для владельцев второго Сценика и Мегана покажем наглядно на фото где находится и как снять блок предохранителей.

Забегая на перёд подскажу, что на Рено Меган блок предохранителей тот который отвечает за внешнее освещение, абс, стеклоочистители, бибику, вентилятор охлаждения и некоторые другие находятся в блоке возле аккумулятора.

И если нужно проверить или поменять предохранители, то в большинстве случаев (кроме внешнего освещения) придется снимать аккумулятор и блок управления двигателя.

Если же проблемы с электрикой в салоне авто, то понадобится снять боковую панель, панель с кнопками (возле руля) и панель под рулевой колонкой.

Чтобы добраться к блоку предохранителей и реле в салоне автомобиля Renault Megane 2/Scenic 2 сначала нужно снять боковую панель возле руля.

Снимаем боковую панельку.

Затем снять панель с кнопками и отсоединить ихний разъем питания (тонкой отверткой или шилом).

Далее демонтировать панельку под рулевой колонкой открутив 5 болтов где указано на фото.

После того как сняли панель под рулем, можно увидеть салонный блок предохранителей.

Для того чтобы снять блок с предохранителями и реле, находящимися возле рулевой колонки нужно нажать чем то на защёлку.

Вот собственно выпавший блок с реле и предохранителями. Затем перейдем к демонтажу блока предохранителей и реле находящихся под капотом автомобиля Megane 2/Scenic 2.

Открыв капот снимаем пластмассовую пластину, а потом открутить 2 болтика защитной крышки блока где находятся предохранители на Рено Меган/Сценик 2.

Если присмотреться то первый ряд подкапотных предохранителей уже можно увидеть. Но чтобы демонтировать блок со всеми нужно идти дальше. Придется снять аккумулятор, ЭБУ, площадку под АКБ, снять крышку с предохранителей и потом вытянуть саму плату. По этому продолжаем дальше..

Отсоединяем разьемы

Снимем клеммы с аккумуляторной батареи

и демонтируем сам аккумулятор.

Далее откручиваем крепящие болты ЭБУ («мозги») автомобиля. Сначала верхний болт

затем нижний болт крепления.

Отсоединяем 3 разъема подходящих к блоку управления.

и вынимаем сам ЭБУ. Кстати если кому нужно, то теперь знает как снять блок управления на Renault Megane 2/Scenic 2.

Открутив болт крепящий блок предохранителей можно будет его вытащить.

Вынимая блок с предохранителями, будьте аккуратны — идет туговато, поэтому тяните потихоньку.

Чтобы снять блок полностью отсоедините клеммы (записывать или запоминать не нужно, так как они разные и перепутать невозможно).

А вот собственно и сам блок предохранителей Рено Меган/Сценик — вид сверху

Блок предохранителей и реле — вид снизу.

Источник:

Предохранители Renault Megane / Scenic I

Во избежание коротких замыканий, повреждения проводки и электрооборудования в результате перегрузки сети отдельные электрические цепи защищены предохранителями с плавкими вставками. Применяются предохранители разного номинала с так называемыми ножевыми контактами.

Основные предохранители находятся в блоке предохранителей и реле, который расположен на панели приборов с Левой стороны рулевого колеса (см. иллюстрацию 12.0). Блок закрыт крышкой, которая снимается вниз за ручку.

Еще два блока предохранителей находятся в моторном отсеке и также закрыты крышками с зажимами.

Перед заменой предохранителя всегда следует выключить соответствующий потребитель тока.

Перегоревший предохранитель можно определить по расплавленной металлической вставке(см. иллюстрацию 12.0а).

1 Снимите перегоревший предохранитель с помощью пластмассового пинцета, который находится под крышкой блока предохранителей (см. иллюстрацию).

2 Вставьте новый предохранитель, рассчитанный на такую же силу тока, что и перегоревший. Номинал предохранителя указан на тыльной стороне корпуса. Кроме того, на корпусе имеется маркировка, нанесенная краской, цвет которой соответствует определенному номиналу (см. иллюстрацию).

Номинальная сила тока	Цветовая маркировка
5 А	светло-коричневая
7,5 А	коричневая
10 А	красная
15 А	голубая
20 А	желтая
30 А	зеленая

3 Закройте блок предохранителей крышкой. Если новый предохранитель через небольшой промежуток времени также перегорает, нужно проверить соответствующую электрическую цепь.

Рекомендуется постоянно возить с собой набор запасных предохранителей разных номиналов. Для этого на крышке блока предохранителей имеются соответствующие держатели.

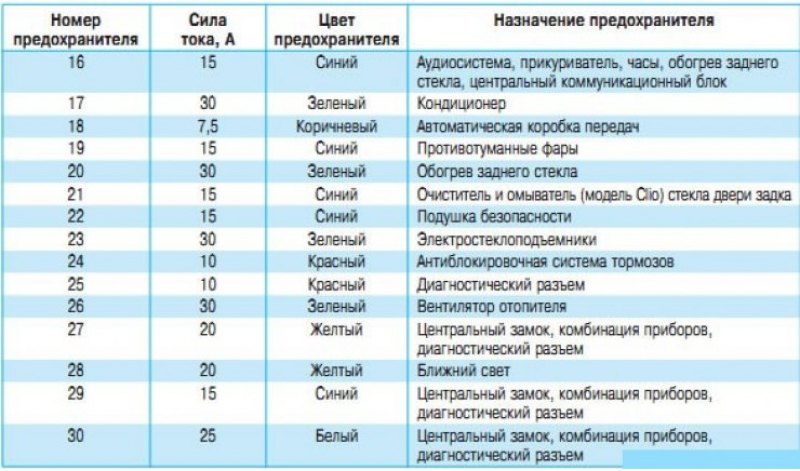

Цвет	Ампер	Потребитель
коричневый	30/70	Система впрыска топлива(бензиновые двигатели) — 30 А. Блок предварительного разогрева (дизельные двигатели) — 70 А
черный	40	Кондиционер
зеленый	60	Центральный коммутационный блок
оранжевый	60	Центральный коммутационный блок/блок освещения очиститель стекла
оранжевый	60	Замок зажигания и блок освещения/очиститель стекла

3 Закройте блок предохранителей крышкой.

Если новый предохранитель через небольшой промежуток времени также перегорает, нужно проверить соответствующую электрическую цепь.

Рекомендуется постоянно возить с собой набор запасных предохранителей разных номиналов. Для этого на крышке блока предохранителей имеются соответствующие держатели.

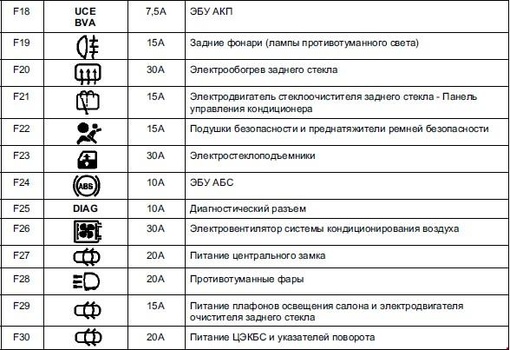

№	Ампер	Потребитель
1	—	не используется
2	40	Вентилятор кондиционера
3	—	не используется
4	7,5	Регулятор напряжения генератора и круиз-контроль
5	25	Вентилятор обдува радиатора на 180 W, Автомобили без кондиционера
6	7,5	Реле ТНВД и блок управления системой впрыска
7	5/2	АКПП/реле привода сцепления
8	5/30	Фонари заднего хода (автомобили с АКПП)/насос привода сцепления

Источник:

Блок предохранителей Рено Меган 2: схема и описание предохранителей

Большинство электронных систем Рено Меган защищены плавкими предохранителями, это надежно защищает оборудование от перегрузок и позволяет многократно продлить ему жизнь.

Часто бывает, что та или иная система перестает функционировать, это означает, что один из предохранителей вышел из строя, и необходима его замена.

О том, как обнаружить нужную деталь в Рено Меган второго поколения и сменить его самостоятельно, читайте в этой статье.

Салонный щиток

В рассматриваемом автомобиле расположено всего два блока. Расположение одного из них — в салоне, около левой ноги водителя.

Чтобы добраться до него достаточно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Далее со схемой в руках необходимо сфокусировать взгляд на щитке салона и найти неисправное звено, который подлежит замене.

Выяснить, где располагается необходимый элемент при помощи схемы, несложно. Мы дадим лишь основные номера, которые чаще всего приходится искать.

Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает ячейка под номером 30.

При этом сама деталь будет иметь заводскую маркировку SP3, поэтому перепутать ее с чем-то другим будет не так просто.

Кроме этого, в салоне есть предохранительный элемент комбинации приборов, имеющий маркировку BCP3 и номер ячейки 25. Рядом с ним располагается важнейшее реле управления электрооборудованием салона.

Благодаря маркировке BP77 и строго определенной 20 ячейке, обладая схемой, найти реле будет достаточно просто. Кроме того, стоит обратить внимание на 10 ячейку и маркировку SP2.

От исправности этого плавкого элемента будет зависеть работа штатного головного устройства, электродвигателя омывателя фар и стеклоподъемников всех дверей.

Читайте также:  Масло кикс 5w30 отзывы

Подкапотное пространство

Второй блок расположен под капотом автомобиля. В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и внешнего освещения.

Расположение щитка выяснить достаточно просто: для этого необходимо открыть капот и обратить свое внимание на правый угол, где расположен небольшой пластиковый щит. Сняв с защёлок крышку, необходимо вооружиться аналогичной схемой и выяснить, где располагается необходимая ячейка.

Итак, расскажем об основных деталях, которые подвергаются наибольшим нагрузкам и чаще остальных выходят из строя. В первую очередь, стоит обратить свое внимание на ячейку номер 30, которая расположилась поблизости от предохранителя бензонасоса. Здесь установлена деталь белого цвета, который отвечает за работу реле стартера.

Если машина глохнет сразу после начала работы, а реле стартера работает исправно, велика вероятность выхода из строя блока штатного бензонасоса. Предохранительный элемент, отвечающий за работу реле бензонасоса, располагается в ячейке номер 5 и имеет желтый цвет.

Помимо бензонасоса, в подкапотном блоке расположена группа плавких элементов для наружного освещения. В частности, при отказе работы габаритных огней необходимо подвергнуть извлечению плавкий элемент вилочного типа 10А. Помимо этого, стоит обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в блок-фарах.

Резюме

Блок предохранителей для Рено Меган имеет четкую структуру, поэтому найти элемент, отвечающий за ту или иную систему, несложно. Зная схему расположения плавких элементов, можно производить ремонт самостоятельно и экономить время и деньги, потраченные на обращение в дорогостоящий сервис.

Интересные статьи

Оставить комментарий:

Отзывы о Рено Дастер с дизельным двигателем

Штатная магнитола Рено Дастер

Перепечатка материалов возможно только с письменного разрешения владельцев сайта.

Источник:

Схема предохранителей рено лагуна 2 — Все о диетах

Скачать назначение плавких предохранителей в салоне renault laguna coupe.

«,»renault drive.ru.

Renault laguna i 1.6 16 блок предохранителей bsi.

В зависимости от комплектации на автомобиле могут быть установлены коробки с плавкими предохранителями и реле двух.

Замена предохранителя рено меган.

Приборы заднего и внутреннего освещения коробка с плавкими предохранителями и реле.

Клуб владельцев и любителей рено лагуна club renault laguna показать сообщение отдельно цэкбс.

Открыл капот и блок предохранителей, там где релюшки и т.д., там есть 2 стандартных предохранителя на 5 и 25 ампер.

Блок предохранителей renault laguna ii 2 2.2 dci.

Подвод тока. вверху схемы обычно представлена «плюсовая » группа. сюда ток приходит с предохранителя.

Схема электрооборудования чертеж автомобиля рено меган 2 схема замка рено меган 3 схемы электрооборудования меган 3.

На cd представлена оригинальная документация по электрооборудованию renault logan электрические схемы.

Клуб владельцев и любителей рено лагуна club renault laguna показать сообщение отдельно таблица предохранителей.

Инструкция фото схема. сегодня.

В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей.

Блок предохранителей рено меган 2.

Электросхемы renault laguna ii.

Предохранители рено логан.

34 renault laguna замена лампы фонаря освещения багажника коробка с плавкими предохранителями и реле.

Блок предохранителей и реле в салоне этот блок расположен на передней поверхности приборной панели слева на.

Монтажный блок предохранителей в салоне назначение предохранителей см.

Renault laguna 2 предохранитель прикуривателя. типы пакеров для ппд.

Renault laguna 2.

Схема блока предохранителей mazda mpv.

Схемотехника для начинающих скачать бесплатно электро схемы рено лагуна журнал с.

Схемы электрооборудования renault laguna ii.

Блок предохранителей рено сценик схема.

Откройте крышку блока предохранителей так, чтобы туда можно было просунуть руку и нажать на выступы 1.

Реле и предохранители renault megane ii.

Багажника. пожалуйста. курсе. почему периодически. в. смотрите предохранители 2 и 38. стало сбрасываться время на.

Genki. ceffka блок предохранителей под капотом. 8. 0. скрыть 2 комментария. написал врио.

Как отремонтировать двернау ручку на рено лагуна.

Стиральные машины. нажмите для увеличения 219 кбайт. схемы. холодильники. журналы.

Кликните на картинку, чтобы увидеть полноразмерную версию. скачать схема расположения предохранителей и реле renault.

Renault megane 2. схемы электрооборудования. главная.

Блок предохранителей сервис renault laguna ii 00 07 доставка по всей украине. гарантия. звоните. г.харьков ул.

Рис. 10.1. номера предохранителей в монтажном блоке, расположенном в салоне 166 renault logan 1.

Реле и предохранители renault megane ii.

Схема предохранителей рено меган 2.

Блок предохранителей на боковине торпеды.

Рено лагуна 30 фотохостинг национальный фотоархив, размещение частных фотографий, фотоальбомов.

Назначение предохранителей и реле в зависимости от уровня комплектации автомобиля приведено в таблице 1.

Стартер renault megane scenic laguna 1.6 16v.

Renault laguna универсал. подключение внешних аудиоустройств.

«,»www.avtosity.com.

Схема расположения предохранителей renault scenic .

Как устроен ключ от рено лагуна.

«,»photo.qip.ru.

Источник:

liputrik.ru

Renault Scenic II

“Секретный” блок предохранителей на Renault Scenic II

Сегодня приехал Renault Scenic II.

Предыстория:

Некоторое время назад в передние габаритные огни вместо стандартных ламп были вставлены светодиоды, но и они не вечны. Первым сдал свои позиции правый габарит, буквально через недельку за ним последовал и левый.

Владелец авто решил поменять сгоревшие светодиоды. Сказано-сделано.

Поменял. В результате правый горит, левый нет. К тому же пропал задний левый габарит и подсветка приборов на панели приборов.

Посмотрел предохранители в салоне слева под рулем. Все целые, и к тому же на крышке, где обозначено, какую цепь защищает предохранитель, нет ничего похожего на обозначения ламп, кроме, пожалуй, стоп-сигналов.

В руководстве по эксплуатации, кроме выше обозначенных предохранителей, больше ничего нет, что бы помогло решить проблему.

И вот Renault Scenic II у нас в гостях.

По всем признакам сгорел предохранитель габаритов левого борта.

Но где он, как его найти?

В моторном отсеке есть еще один блок реле и предохранителей, который  носит гордое имя           ”блок защиты и коммутации”.

Я, конечно, понимаю производителей данного автомобиля. Они настолько уверены в надежности всех узлов, что убирают предохранители в такие места, до которых без определенного навыка просто не добраться.

В таблице указаны цепи, которые защищают эти “ спрятанные предохранители ”.

Цепи защиты предохранителей

Расположение предохранителей

А в пути, на дороге всякое случается…..

Ну, достаточно лирики, приступаем к работе.

Открываем капот. Справа от аккумулятора  находится коробочка, которая нам нужна.

Выкручиваем 2 самореза, поднимаем защитный кожух вверх и снимаем его.

Выкручиваем эти саморезы, снимаем крышку

Снимаем клеммы

Вот он – блок защиты и коммуникации, но чтобы его вытащить и добраться до сгоревшего предохранителя, предстоит немного поработать.

Снимаем клеммы с аккумулятора. Будьте внимательны! Не забудьте вытащить ключи из замка зажигания и убрать их салона. Были случаи, когда при сборке, накидываешь клеммы, а центральный замок — щелк и все двери закрыты. Так ведут себя некоторые сигнализации при подачи питания.

  Я еще снял с минусовой клеммы указанный провод, он короткий и мешает в дальнейшем отодвинуть клемму в сторону. Снимаем кронштейн крепления аккумулятора и вытаскиваем батарею. Нужно снять разъемы с датчика уровня тормозной жидкости и датчика массового расхода воздуха. При снятых больше свободы перемещения для жгута.

Снимаем кронштейн крепления аккумулятора Снимаем 2 разъема   Откручиваем кронштейн крепления блока управления двигателем. Снимаем верхний разъем с блока управления и отводим блок вместе с кронштейном в сторону.

Раскрепляем блок управления двигателем Cнимаев верхний разъем ЭБУ Выкручиваем еще 2 болта и гайку (она держит жгут проводов), снимаем площадку под аккумулятор. Перед нами корпус  воздушного фильтра, можно поменять фильтр.

(Не плохо задумано, чтобы поменять воздушный фильтр, нужно снять аккумулятор, блок управления двигателем, площадку под аккумулятор).

Отводим ЭБУ в сторону Снимаем площадку под аккумулятор Далее разъединяем  и убираем в сторону 2 разъема над нужным нам блоком. Выкручиваем  болтик, крепящий подвод плюсовой шины к блоку. Немного отжав заднюю стенку, там защелка, вытаскиваем блок.

Оказывается, что те предохранители, которые нужны нам, расположены вверх ногами и чтобы их поменять или просто проверить, нужно было провести всю выше описанную работу.

Убираем разъемы Вытаскиваем блок   Отжав защелки, они с двух сторон, снимаем защитный кожух.

Снимаем кожух Защелки рассоединены Вот и добрались! Меняем сгоревший предохранитель на новый и начинаем обратный путь. Этот предохранитель защищает левый борт габаритов Вот он — сгоревший предохранитель Собрали. Накидываем клеммы, проверяем. Все прекрасно работает. Предположительно причиной перегорания предохранителя могло быть замыкание в патроне лампы левого переднего габарита. Дополнительные предохранители Ну вот.с «секретными» предохранителями разобрались. Будем надеятся, что больше на Renault Scenic II

Источник:



Блоки предохранителей Renault Megane

Номер	Номинальный ток, A	Назначение предохранителей
Блок предохранителей расположенных в салоне
1	25	Задний левый стеклоподъемник
2	—	Резерв
3	25	Задний левый стеклоподъемник
4	—	Резерв
5	7. 5	Обогрев зеркал
6	15	Стеклоподъемники Чвсы Магнитола
7	15	Звуковой сигнал
8	5	ЭБУ двигателя Вентилятор системы охлаждения Диагностический разъём АКПП Панель приборов
9	5	Задний противотуманный фонарь
10	15	Противотуманные фары
11	7.5	Габаритные огни — левый борт
12	10	Омыватели фар
13	7.5	Габаритные огни — левый борт
14	—	Резерв
15	—	Резерв
16	5	ABS
17	25	Стеклоподъёмники
18	15	Стоп-сигналы Панель приборов Обогрев лобового стекла ABS
19	15	Задние ходовые огни Омыватель Очиститель заднего стекла
20	—	Резерв
21	—	Резерв
22	10	Дальний свет левая фара
23	25	Стеклоподъёмник — сторона водителя (низкий уровень комфорта)
24	10	Дальний свет — правая фара
25	20	Электролюк
26	—	Резерв
27	15	Подогрев сидений
28	20	Климатическая система
29	10	Ближний свет — левая фара
30	15	Магнитола Прикуриватель Подсветка панели приборов Часы
31	10	Ближний свет — правая фара
32	—	Резерв
33	—	Резерв
A	15	Аварийно-световая сигнализация, указатели поворотов
B	5	Иммобилизатер
C	20	Центральный замок
D	20	Очиститель лобового стекла
E	25	Водительский стеклоподъёмник (высокий уровень комфорта)
F	30	Обогрев заднего стекла
Блок предохранителей в моторном отсеке
1	30	Вентилятор системы охлаждения Подогрев топливного фильтра
2	30	ЭБУ двигателя
3	7,5	Система кондиционирования
4	3	Система подачи топлива Bi-Fuel
5	7,5	Система подачи топлива Bi-Fuel
6	7,5	ЭБУ АКПП Страртер
7	7,5	AirBag ЭБУ двигателя Подогреватель топливного фильтра
8	7,5	Система подачи топлива Bi-Fuel
9		Диод кондиционера
10		Диод кондиционера
11	70	Свечи накаливания дизельный двигатель
12	—
13	—
14	40 50	Вентилятор системы охлаждения — 2-я скорость Подогрев топливного фильтра
15	—
16	60	ABS
17	—
18	60	Обогрев лобового стекла
19	40	Кондиционер
20	60	Электронный блок управления
21	60	Блок предохранителей/Приборная панель
22	60	Противоугонная система Звуковой сигнал Выключатель освещения

Блок предохранителей в моторном отсеке рено дастер — Схема предохранителей рено меган 2

Предохранители рено меган 2 поколения и блоки реле со схемами и описанием

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

Коммутационный блок

Описание

Находится под коммутационным блоком.

Обозначение

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Назначение

Расположение и схема предохранителей на Рено Меган

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

На фото описаны назначения предохранителей.

Megane II

Направление усилия при открывании крышкиСхема и запасные детали

По отзывам ряда владельцев, на машинах могут быть перепутаны местами предохранители V и G. Во время вынимания детали штатной магнитолы она сбросит настройки и при включении попросит ввести код, который поставляется вместе с документацией на автомобиль.

Монтажная схемаНазначение и номиналы, часть 1Назначение и номиналы, часть 2

В монтажном блоке салона автомобиля Рено Меган 3 расположены предохранители и несколько реле. Среди предохранителей имеется 40-амперная вставка для обогрева заднего стекла (позиция F42).

В реальности в автомобилях заполнены далеко не все ячейки.

В блоке могут быть установлены реле.

Блок под капотом

Megane I

Схема монтажа элементовРасшифровка

Блок в моторном отсеке располагается под местом установки 12-вольтовой батареи и контроллера управления электрическими цепями автомобиля.

Примером может служить место расположения предохранителя обогрева заднего стекла в блоках машин разных фаз, при этом номинал предохранителя неизменен и составляет 30 А.

Ниже на фото в таблицах приведено описание и расшифровки предохранителей в разных фазах.

Megane III

Назначение предохранителей приведено в таблицах на фото.

Именно в основном блоке стоит предохранитель, отвечающий за работу стартера (позиция 19, номинал 25 А).

Под основным блоком стоит плата расширения, на которой также установлены реле и предохранители.

Дополнительный блок стоит за аккумулятором автомобиля.

Рядом с этим блоком имеется отдельный модуль, служащий для отключения батареи при высоких перегрузках.

При выходе их из строя модуль меняется целиком, отдельной замене подлежит только маленький предохранитель, обозначенный на схеме как F7.

Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.

Бензиновый вариантДизельный вариант

Процесс замены

Как заменить предохранитель?

Для этого понадобятся:

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

Доступ к электрооборудованию на таких машинах организован проще.

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей.

Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам.

Видео «Замена предохранителей Renault Megane 2»

Источник: https://autodvig.com/diagnostics/predohraniteli-reno-megan-42057/

Автомобиль Renault Megane 2

То есть, если в цепи вдруг возникли неполадки и произошло короткое замыкание, то первым делом из строя выйдет предохранитель, а потом уже возможно само устройство. Предохранитель, как говорится, берет весь удар на себя.

Расположение и схема БП

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

Меган 2

Схема БП в автомобиле Рено Меган 2, установленного в салоне

БП в Рено, расположенный в моторном отсекеОписание элементов БПОписание элементов БП

Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.

Обозначения каждого компонента указаны ниже.

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.

Процесс снятия и замены

Итак, приступим:

1. Демонтируйте аккумуляторную батарею2. Красным цветом указаны винты площадки аккумулятора — их нужно открутить3. Зеленой стрелкой отмечен винт, открутив который нужно снять хомут с проводами4. Теперь при помощи гаечного ключа открутите винт крепления БП5. Отсоедините все элементы от БП6. Так выглядит БП в разобранном виде

Видео от Рустама Абдуллина «Замена предохранителей»

Источник: http://AvtoZam. com/renault/megane/vse-o-predohranitelyah/

• 1 Салонный блок
• 2 Блок под капотом

Если рассматривать блок предохранителей Рено Меган 2, то он находится в двух местах, один в салоне автомобиля с водительской стороны, второй в подкапотном пространстве.

Чтобы получить доступ к элементам которые расположены в салоне, достаточно отсоединить все защелки и снять пластмассовую крышку.

• Систему отопления
• Кондиционер
• Печку
• Магнитолу
• Прикуриватель

Предохранительный элемент отвечающий за большинство приборов,имеет номер BCP3, а его ячейка под № 25. Около него расположено реле которое отвечает за все электрооборудование в салоне, имеет обозначения BP77 с ячейкой 20. Элемент отвечающий за стеклоподъёмники, омыватель фар, штатное головное устройство, имеет значения SP2 с ячейкой под номером 10.

Расположенные предохранители Рено Меган 2 под капотом несут ответственность за:

Располагается данный блок под капотом с правой стороны. Понять какой элемент отвечает за что можно так же при помощи схемы.

• Бензонасос, № 5, желтого цвета. В случае если двигатель запускается, а потом сразу глохнет, а стартер при этом работает нормально, то скорей всего проблема именно со штатным бензонасосом.
• Стартер, № 30, сама деталь имеет белый цвет
• Освещение, деталь 10А,ячейка № 1-4. В случае если перестали работать габаритные огни, или ближний и дальний свет фар, то следует первым делом проверить в каком состоянии находятся эти плавкие элементы, и в случае перегорания как можно скорей поменять их.

Предохранители Рено Меган 2 Ссылка на основную публикацию

Где на Рено Меган блок предохранителей

При проблемах с электрикой первым делом все рекомендуют первым делом проверять предохранители, но не на каждом автомобиле они находятся на видном месте. К примеру на Рено Меган блок предохранителей найти, а тем более снять будет задачей не из легких, особенно если это касается блока предохранителей под капотом.

Для владельцев второго Сценика и Мегана покажем наглядно на фото где находится и как снять блок предохранителей.

И если нужно проверить или поменять предохранители, то в большинстве случаев (кроме внешнего освещения) придется снимать аккумулятор и блок управления двигателя.

Чтобы добраться к блоку предохранителей и реле в салоне автомобиля Renault Megane 2/Scenic 2 сначала нужно снять боковую панель возле руля.

Затем снять панель с кнопками и отсоединить ихний разъем питания (тонкой отверткой или шилом).

Далее демонтировать панельку под рулевой колонкой открутив 5 болтов где указано на фото.

Для того чтобы снять блок с предохранителями и реле, находящимися возле рулевой колонки нужно нажать чем то на защёлку.

Открыв капот снимаем пластмассовую пластину, а потом открутить 2 болтика защитной крышки блока где находятся предохранители на Рено Меган/Сценик 2.

Отсоединяем разьемы

и демонтируем сам аккумулятор.

затем нижний болт крепления.

и вынимаем сам ЭБУ. Кстати если кому нужно, то теперь знает как снять блок управления на Renault Megane 2/Scenic 2.

Вынимая блок с предохранителями, будьте аккуратны — идет туговато, поэтому тяните потихоньку.

А вот собственно и сам блок предохранителей Рено Меган/Сценик — вид сверху

Источник: https://rocketmotors.ru/remont/renault_/megane/gde-na-reno-megan-blok-predohranitelej

Основные предохранители находятся в блоке предохранителей и реле, который расположен на панели приборов с Левой стороны рулевого колеса (см. иллюстрацию 12.0). Блок закрыт крышкой, которая снимается вниз за ручку.

Перед заменой предохранителя всегда следует выключить соответствующий потребитель тока.

Перегоревший предохранитель можно определить по расплавленной металлической вставке(см. иллюстрацию 12.0а).

2 Вставьте новый предохранитель, рассчитанный на такую же силу тока, что и перегоревший. Номинал предохранителя указан на тыльной стороне корпуса. Кроме того, на корпусе имеется маркировка, нанесенная краской, цвет которой соответствует определенному номиналу (см. иллюстрацию).

Рекомендуется постоянно возить с собой набор запасных предохранителей разных номиналов. Для этого на крышке блока предохранителей имеются соответствующие держатели.

Если новый предохранитель через небольшой промежуток времени также перегорает, нужно проверить соответствующую электрическую цепь.

Источник: https://carpod.ru/predohraniteli-renault-megane-scenic-1999-2003-gg-57.htm

Часто бывает, что та или иная система перестает функционировать, это означает, что один из предохранителей вышел из строя, и необходима его замена.

Салонный щиток

Чтобы добраться до него достаточно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Выяснить, где располагается необходимый элемент при помощи схемы, несложно. Мы дадим лишь основные номера, которые чаще всего приходится искать.

При этом сама деталь будет иметь заводскую маркировку SP3, поэтому перепутать ее с чем-то другим будет не так просто.

Благодаря маркировке BP77 и строго определенной 20 ячейке, обладая схемой, найти реле будет достаточно просто. Кроме того, стоит обратить внимание на 10 ячейку и маркировку SP2.

От исправности этого плавкого элемента будет зависеть работа штатного головного устройства, электродвигателя омывателя фар и стеклоподъемников всех дверей.

Подкапотное пространство

Расположение щитка выяснить достаточно просто: для этого необходимо открыть капот и обратить свое внимание на правый угол, где расположен небольшой пластиковый щит. Сняв с защёлок крышку, необходимо вооружиться аналогичной схемой и выяснить, где располагается необходимая ячейка.

Если машина глохнет сразу после начала работы, а реле стартера работает исправно, велика вероятность выхода из строя блока штатного бензонасоса. Предохранительный элемент, отвечающий за работу реле бензонасоса, располагается в ячейке номер 5 и имеет желтый цвет.

Помимо бензонасоса, в подкапотном блоке расположена группа плавких элементов для наружного освещения. В частности, при отказе работы габаритных огней необходимо подвергнуть извлечению плавкий элемент вилочного типа 10А. Помимо этого, стоит обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в блок-фарах.

Блок предохранителей для Рено Меган имеет четкую структуру, поэтому найти элемент, отвечающий за ту или иную систему, несложно. Зная схему расположения плавких элементов, можно производить ремонт самостоятельно и экономить время и деньги, потраченные на обращение в дорогостоящий сервис.

Расположение и схема предохранителей на рено меган. Описание блока предохранителей в рено меган Где находятся предохранители меган 2

Вся электронная система в автомобиле защищена предохранителями, благодаря им все оборудование надежно защищено от сбоев в электропроводке, и различных перегрузок. Часто случается такое что одна из систем перестает работать, причиной этому как правило является выход из стоя одного из предохранителей, и его нужно менять.

Если рассматривать блок предохранителей Рено Меган 2, то он находится в двух местах, один в салоне автомобиля с водительской стороны, второй в подкапотном пространстве.

Салонный блок

Чтобы получить доступ к элементам которые расположены в салоне, достаточно отсоединить все защелки и снять пластмассовую крышку.

Понять где какой прибор находится можно при помощи схемы. Чаще всего выходят из строя предохранители которые отвечают за:

• Систему отопления
• Кондиционер
• Печку
• Магнитолу
• Прикуриватель

За первые три прибора несут ответственность предохраняющие детали с маркировкой 30, а сама деталь с номером SP3, поэтому перепутать с другим будет сложно.

Предохранительный элемент отвечающий за большинство приборов,имеет номер BCP3, а его ячейка под №25. Около него расположено реле которое отвечает за все электрооборудование в салоне, имеет обозначения BP77 с ячейкой 20. Элемент отвечающий за стеклоподъёмники, омыватель фар, штатное головное устройство, имеет значения SP2 с ячейкой под номером 10.

Блок под капотом

Расположенные предохранители Рено Меган 2 под капотом несут ответственность за:

• Электронные системы
• Внешнее освещение
• Электрооборудование двигателя

Располагается данный блок под капотом с правой стороны. Понять какой элемент отвечает за что можно так же при помощи схемы.

• Бензонасос, №5, желтого цвета. В случае если двигатель запускается, а потом сразу глохнет, а стартер при этом работает нормально, то скорей всего проблема именно со штатным бензонасосом.
• Стартер, №30, сама деталь имеет белый цвет
• Освещение, деталь 10А,ячейка №1-4. В случае если перестали работать габаритные огни, или ближний и дальний свет фар, то следует первым делом проверить в каком состоянии находятся эти плавкие элементы, и в случае перегорания как можно скорей поменять их.

Подводя итог можно сделать вывод о том что, понять какой элемент где располагается из что несет ответственность, поможет схема предохранителей Рено Меган. Благодаря ей можно без каких либо проблем произвести все ремонтные работы самостоятельно.

В данной статье рассмотрены предохранители автомобилей рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.

Где расположен блок предохранителей.

Предохранители установлены в монтажном блоке в салоне автомобиля. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке нанесена схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер	Сила тока,А		Защищаемая цепь
			Резерв
			Резерв
			Резерв
		АР1А	Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
		BPR1	Обогрев сидений водителя и переднего пассажира
			Электрозамки всех дверей
			Прикуриватель
		15RP	Обогрев наружных зеркал
		SP15	Блок управления ABS
			Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони-рования) и вентиляции салона, блок управления охранной сигнализацией
		SP17	Стоп-сигнал
			Резерв
		BP55	Электродвигатель стеклоподъемника двери водителя
		BP70	Электродвигатель стеклоподъемника двери перед-него пассажира
		ВСРЗ	Комбинация приборов, электропривод наружных зеркал
		ВР32	Звуковой сигнал, диагностический разъем, электро-двигатель стеклоочистителя ветрового окна
		ВР25	Электродвигатель стеклоочистителя двери задка
		ВР77	Блок управления электрооборудованием салона, реле дополнительного оборудования
			Электродвигатель системы отопления (кондициони-рования) и вентиляции салона
		BP87/BP48	Электродвигатели стеклоподъемников задних дверей
	20, 40	BP93	Электродвигатель люка салона, электропривод складывающейся крыши
	—		Реле электродвигателей стеклоподъемников всех дверей
			Реле дополнительного оборудования

Расположение монтажного блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора подвески силового агрегата; 4 — пробка маслоналивной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — воздухоподводящий рукав; 11 — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтаж- ного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — воздухозаборный рукав; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воз- духа в ресивере; 19 — крышка бачка омывателя ветрового стекла

Схема расположения предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Renault Megane2.

Расшифровка предохранителей под капотом Renault Megane 2

Номер	Сила тока,А	Наименование предохранителя/реле Цвет предох-ранителя/реле		Защищаемая цепь
		Коричневый		Лампа габаритного огня левой блок-фары, прикури-ватель, выключатель центрального замка и аварий-ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони-рования) и вентиляции
		Красный		Лампа дальнего света левой блок-фары
		Красный		Лампа дальнего света правой блок-фары
		Красный		Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек-тора света фар, электродвигатель корректора пра-вой блок-фары
		Красный		Лампа ближнего света левой блок-фары, электро-двигатель корректора левой блок-фары
		Желтый		Лампы противотуманных фар
		Коричневый		Лампа ближнего света правой блок-фары, правый габарит, индика-тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
		АРСВ Голубой		Запорный электромеханизм противоугонного устройства рулевой колонки
		АР44 Бежевый		Модуль подушки безопасности водителя, электро-усилитель рулевого управления
		АР43 Коричневый		Индикатор положения селектора автоматической коробки передач, диагностический разъем
		АР15 Бежевый		Электромеханизм противоугонного устройства ру-левой колонки
		АР4 Бежевый		Автоматическая коробка передач
		LGPLG Красный		Блок управления системой питания сжиженным газом
		АР11 Красный		Лампы света заднего хода
		ВР42 Желтый		Реле электромагнитного клапана системы питания сжиженным газом
		Внутренняя Красный		Электромагнитная муфта компрессора кондиционера
		Красный		Резерв
		Внутренняя Красный		Электровентилятор системы охлаждения двигателя
		ВР14 Белый		Блок управления ABS
		Внутренняя Зеленый		Обогрев стекла двери задка
		Внутренняя Белый		Реле стартера
		Внутренняя Белый		Электродвигатель стеклоочистителя ветрового окна
				Резерв

Как добраться до силовых предохранителей и реле.

1. Открутить два шурупа крышки монтажного блока

3. Вынуть аккумуляторную батарею

4. Вывернуть и извлечь болт Б крепле-ния коммутационного блока и отведите в сторону коммутационный блок А.

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться. Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

1. 30А — Электронный блок управления в салоне
2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

1	7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2	10А Лампа дальнего света левой блок-фары
3	10А Лампа дальнего света правой блок-фары
4	10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5	10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6	20А Лампы противотуманных фар
7	7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8	15А Запорный электромеханизм противоугонного устройства рулевой колонки
9	5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10	7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5А Электромеханизм противоугонного устройства ру­левой колонки
12	5А Автоматическая коробка передач
13	10А Блок управления системой питания сжиженным газом
14	10А Лампы света заднего хода
15	20А Реле электромагнитного клапана системы питания сжиженным газом
16	10А Электромагнитная муфта компрессора кондиционера
17	10А Резерв
18	40А Электровентилятор системы охлаждения двигателя
19	25А Блок управления ABS
20	30А Обогрев стекла двери задка
21	25А Реле стартера
22	25А Электродвигатель стеклоочистителя ветрового окна
23	25А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1	Резерв
2	Резерв
3	Резерв
4	3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20А Обогрев сидений водителя и переднего пассажира
6	20А Электрозамки всех дверей
7	15А Прикуриватель
8	7,5А Обогрев наружных зеркал
9	10А Блок управления ABS
10	15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11	15А Стоп-сигнал
12	Резерв
13	25А Электродвигатель стеклоподъемника двери водителя
14	25А Электродвигатель стеклоподъемника двери перед­него пассажира
15	20А Комбинация приборов, электропривод наружных зеркал
16	15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17	15А Электродвигатель стеклоочистителя двери задка
18	20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19	30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20	40А Электродвигатели стеклоподъемников задних дверей
21	20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1	Реле электродвигателей стеклоподъемников всех дверей
R2	Реле дополнительного оборудования

За прикуриватель отвечает предохранитель номер 7 на 15А.

Блок предохранителей и реле в салоне (260) Блок реле (1173) Одиночное реле (1524) ЦЭКБС (645) Блок защиты и коммутации (1337) Блок предохранителей цепей питания (777) Блок предохранителей защиты плюсовой цепи аккумуляторной батареи (1033) Блок реле (784) Блок реле (299) Блоки реле системы питания сжиженным нефтяным газом (299) Расположение точек подключения на «массу» автомобилей с кузов…

Расположение Рис. 1. Блок предохранителей и реле расположенный в салоне автомобиля Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1). Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1. Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) …

Расположение Блок расположен в приборной панели, слева от электровентилятора салона. Рис. 2. Блок реле расположенный в приборной панели, слева от электровентилятора салона…

Расположение Реле закреплено на кронштейне педали акселератора. Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в таблице 2 и таблице 3. Таблица 2 Назначение реле (в зависимости от уровня комплектации автомобиля) Таблица 3 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) Рис. 3. Реле, закрепленное на…

Расположение Блок расположен в салоне, в левой нижней части приборной панели. Рис. 4. Блок, расположенный в салоне, в левой нижней части приборной панели Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4. Таблица 4 Назначение реле (в зависимости от уровня комплектации автомобиля) …

Расположение Блок расположен в коммутационном блоке двигателя (в моторном отсеке). Рис. 5. Обозначение предохранителей блока защиты и коммутации Обозначение предохранителей блока защиты и коммутации показано на рис. 5. Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 5. Рис. 6. Блок, распол…

Расположение Рис. 7. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 7). Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7. Таблица 7 Назначение предохран…

Расположение Рис. 8. Блок, расположенный на плюсовом выводе аккумуляторной батареи Блок расположен на плюсовом выводе аккумуляторной батареи (рис. 8). Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 8. Таблица 8 Назначение предохранителей (в зависимости от уровня комплектации автомобиля…

Расположение Рис. 9. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 9). Назначение реле (в зависимости от уровня комплектации автомобиля) представлены в таблице 9. Таблица 9 Назначение реле (в зависимости…

Расположение Рис. 10. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 10). Назначение реле (в зависимости от уровня комплектации автомобиля) представлены в таблице 10. Таблица 10 Назначение реле (в зависимости от…

Рис. 13. Точки подключения «массы» автомобиля с кузовом «седан» На рис. 13 показаны точки подключения «массы» автомобиля с кузовом «седан» Рис. 14. Точки подключения «массы» автомобиля с кузовом «универсал» Точки подключения «массы» автомобиля с кузовом «универсал» показаны на рис. 14. Перечень сокращений и наименование соединений с «ма…

5125 Просмотров

Большинство электронных систем Рено Меган защищены плавкими предохранителями, это надежно защищает оборудование от перегрузок и позволяет многократно продлить ему жизнь. Часто бывает, что та или иная система перестает функционировать, это означает, что один из предохранителей вышел из строя, и необходима его замена. О том, как обнаружить нужную деталь в Рено Меган второго поколения и сменить его самостоятельно, читайте в этой статье.

Салонный щиток

В рассматриваемом автомобиле расположено всего два блока. Расположение одного из них — в салоне, около левой ноги водителя.

Чтобы добраться до него достаточно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Выяснить, где располагается необходимый элемент при помощи схемы, несложно. Мы дадим лишь основные номера, которые чаще всего приходится искать. Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает ячейка под номером 30. При этом сама деталь будет иметь заводскую маркировку SP3, поэтому перепутать ее с чем-то другим будет не так просто.

Кроме этого, в салоне есть предохранительный элемент комбинации приборов, имеющий маркировку BCP3 и номер ячейки 25. Рядом с ним располагается важнейшее реле управления электрооборудованием салона. Благодаря маркировке BP77 и строго определенной 20 ячейке, обладая схемой, найти реле будет достаточно просто. Кроме того, стоит обратить внимание на 10 ячейку и маркировку SP2. От исправности этого плавкого элемента будет зависеть работа штатного головного устройства, электродвигателя омывателя фар и стеклоподъемников всех дверей.

Подкапотное пространство

Второй блок расположен под . В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и внешнего освещения.

Расположение щитка выяснить достаточно просто: для этого необходимо открыть капот и обратить свое внимание на правый угол, где расположен небольшой пластиковый щит. Сняв с защёлок крышку, необходимо вооружиться аналогичной схемой и выяснить, где располагается необходимая ячейка.

Итак, расскажем об основных деталях, которые подвергаются наибольшим нагрузкам и чаще остальных выходят из строя. В первую очередь, стоит обратить свое внимание на ячейку номер 30, которая расположилась поблизости от предохранителя бензонасоса. Здесь установлена деталь белого цвета, который отвечает за работу реле стартера.

Если машина глохнет сразу после начала работы, а реле стартера работает исправно, велика вероятность выхода из строя блока штатного бензонасоса. Предохранительный элемент, отвечающий за работу реле бензонасоса, располагается в ячейке номер 5 и имеет желтый цвет.

Помимо бензонасоса, в подкапотном блоке расположена группа плавких элементов для наружного освещения. В частности, при отказе работы габаритных огней необходимо подвергнуть извлечению плавкий элемент вилочного типа 10А. Помимо этого, стоит обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в блок-фарах.

Renault Megane | Предохранители | Рено Меган

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Защита электрических контуров автомобиля обеспечивается применением комбинации предохранителей, прерывателей цепи и плавких вставок. Сгоревший предохранитель легко отличить от исправного путем осмотра его прозрачного пластмассового корпуса. Внимательно осмотрите предохранитель на предмет выявления его перегорания. Если предохранитель внешне выглядит нормально, но подозрения на его неисправность сохранились, произведите проверку проводимости между ножевыми клеммами, выступающими из его корпуса.

При замене предохранителей следите за соответствием сменного старому по типу. Рассчитанные на различную силу тока предохранители могут внешне выглядеть идентичными, поэтому особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую — а особенно большую — силу тока является нежелательной. Каждый электрический контур нуждается в разной степени защиты. Следите за тем, чтобы маркировка на корпусе предохранителя соответствовала силе тока, на которую рассчитан соответствующий контур.

Если замененный предохранитель немедленно перегорает, не разумно продолжать его замену. Прежде следует выявить и устранить причину его выбивания. В большинстве случаев таковой оказывается короткое замыкание электропроводки контура, вызванное обрывом или повреждением изоляции провода.
Предохранитель разрывает электрическую цепь при достижении током установленного значения. Таким образом осуществляется защита потребителя тока и его цепи от повреждений. При коротком замыкании, например, предохранитель расплавляется, защищая цепь.

Расположение реле
Одинаково для всех исполнений независимо от года выпуска. Функциональное назначение предохранителей разное.

Главные предохранители и реле находятся в блоке, подобно показанному на иллюстрации. Здесь также следует различать блоки в зависимости от моделей двигателей и годов выпуска.

Расположение предохранителей в блоке
Одинаково для всех исполнений независимо от года выпуска. Функциональное назначение предохранителей разное.

На иллюстрации показаны предохранители автомобиля до конца 1995 г. выпуска. Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи:
1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, правая фара, ближний свет
3 — F8E, номинальный ток 15 А, противотуманный свет
4 — F7E, номинальный ток 20 А, вентилятор
5 — F6E, номинальный ток 15 А, топливный насос (двигатель 2.0 л до середины 1995 г. выпуска и двигатель 2.4 л)
6 — F5E, номинальный ток 10 А, фароомыватель
7 — F4E, номинальный ток 10 А, звуковой сигнал
8 — F3E, номинальный ток 10 А, аварийная сигнализация
9 — F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
10 — F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый

Отдельно расположенные предохранители находятся на позициях (11) и (12). Предохранитель (11) имеет номинальный ток 60 А и обозначается F11E. Это — главный предохранитель. Предохранитель (12) имеет номинальный ток 30 А и защищает фару, сигналы поворота и аварийную сигнализацию и диагностическую колодку.

Блок реле/ предохранителей моделей между серединой 1995 и концом 1997 гг. выпуска соответствует Расположение предохранителей в блоке. Некоторые предохранители выполняют другие функции:
1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, правая фара, ближний свет
3 — F8E, номинальный ток 10А, противотуманный свет
4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л и 2.2 л с середины 1995 г. выпуска)
6 — F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, фароомыватель, звуковой сигнал, диагностика двигателя
7 — F4E, номинальный ток 30 А, вентилятор кондиционера, правый
8 — F3E, только для дизельного двигателя
9 — F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
10 — F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый
11 — FL3, номинальный ток 30 А, парковочный свет и задние фонари
      FL4, номинальный ток 30 А, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель
      FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2.2 л (с середины 1995 г. выпуска).

На автомобилях с 1997 г. выпуска устанавливаются следующие предохранители:
1 — F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
3 — F8E, номинальный ток 25 А (только для дизельного двигателя)
4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л c середины 1995 г. выпуска и двигатель 2.2 л)
6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 — F4E, номинальный ток 10 А, ближний свет правый
8 — F3E, номинальный ток 10 А, ближний свет левый
9 — F2E, номинальный ток 10 А, стояночный свет и задний фонарь левый, освещение панели приборов, выключатель и прикури ватель, зуммер «Свет включен»
10 — F1E, номинальный ток 10 А, стояночный свет и задний фонарь правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет
     FL4, номинальный ток 30 А, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
      FL2, номинальный ток 60 А, фары

Второй блок предохранителей размещается под панелью приборов (иллюстрация Блок предохранителей). Здесь находятся остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 г. выпуска:
1 — номинальный ток 10 А, центральный замок
2 — номинальный ток 10 А, сигнал торможения
3 — номинальный ток 10 А, внутреннее освещение, радио, часы
4 — номинальный ток 15 А, обогреваемое заднее стекло (выпуск 1992 г.), 20 А с 1993 г. выпуска
5 — противотуманный свет
6 — стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска
7 — номинальный ток 15 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, обогреваемые сопла переднего стеклоомывателя, зуммер «Свет включен»
8 — обогреваемое переднее сиденье, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска
9 — система зажигания
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
11 — номинальный ток 30 А, электрический стеклоподъемник, левый
12 — номинальный ток 30 А, электрический стеклоподъемник, правый
13 — номинальный ток 30 А, выключатель электрического стеклоподъемника, прикуриватель
14 — номинальный ток 10 А, контрольная лампа ABS
15 — запасной предохранитель
16 — запасной предохранитель
17 — запасной предохранитель
18 — не занято
Между серединой 1995 г. и концом 1997 г. выпуска
1 — номинальный ток 10 А, центральный замок
2 — номинальный ток 15 А, сигнал торможения, датчик аварийной сигнализации
3 — номинальный ток 10 А, внутреннее освещение, радио
4 — номинальный ток 20 А, обогреваемое заднее стекло
5 — номинальный ток 10 А, противотуманный свет, обогреваемые сопла переднего стеклоомывателя (поздний выпуск)
6 — номинальный ток 15 А, стеклоочиститель и стеклоомыватель передний
7 — номинальный ток 10 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, зуммер «Свет включен»
8 — обогреваемое переднее сиденье, номинальный ток 15 А, сдвижной люк крыши
9 — номинальный ток 15 А, система зажигания, вентилятор радиатора, двигатели Х 20 SE и Х 22 ХЕ

У автомобилей раннего выпуска: звуковой сигнал, отапливаемые сопла переднего стеклоомывателя
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
11 — номинальный ток 30 А, электрический стеклоподъемник, левый
12 — номинальный ток 30 А, электрический стеклоподъемник, правый
13 — номинальный ток 15 А, выключатель электрического стеклоподъемника, прикуриватель
14 — номинальный ток 10 А, контрольная лампа ABS
15 — 17 — запасной предохранитель
18 — не занято

С началом выпуска в 1997 г. новой модели автомобиля панель приборов оборудуется новым блоком предохранителей, который размещается за крышкой панели приборов на стороне водителя. Блок предохранителей содержит 24 предохранителя и прерыватель.
Расположение отдельных предохранителей показано на иллюстр. 3.0c.

Блок предохранителей автомобиля c1997 г. выпуска

1 — номинальный ток 10 А, реле стартера
2 — номинальный ток 15 А, топливный насос
3 — номинальный ток 15 А, блокировка от угона, блок управления впрыском Motronic
4 — номинальный ток 15 А, система зажигания
5 — номинальный ток 10 А, обогреваемое зеркало с электроприводом, обогреваемые сопла омывателя ветрового стекла
6 — номинальный ток 10 А, противотуманные фары
7 — номинальный ток 10 А, панель приборов, зажигание
8 — номинальный ток 20 А, кондиционер
9 — номинальный ток 20 А, не занято
10 — номинальный ток 10 А, система диагностики, защита от угона
11 — номинальный ток 20 А, очиститель и омыватель лобового стекла
12 — номинальный ток 20 А, обогреваемое переднее сиденье
13 — номинальный ток 15 А, стоп-сигнал, внутреннее освещение, радио, часы
14 — номинальный ток 10 А, центральный замок, защита от взлома
15 — номинальный ток 20 А, сигналы поворота и аварийная сигнализация, задние фонари, звуковой сигнал, освещение выключателя освещения
16 — номинальный ток 10 А, очиститель и омыватель заднего стекла
17 — номинальный ток 15 А, обогреваемое заднее стекло, звуковой сигнал, защита от взлома
18 — номинальный ток 15 А, обогреваемое заднее стекло, звуковой сигнал, защита от взлома
19 — номинальный ток 10 А, топливный насос и форсунки
20 — номинальный ток 15 А, радио, защита от взлома, электрический стеклоподъемник, подсветка карты
21 — номинальный ток 10 А, контрольная лампа подушки безопасности
22 — номинальный ток 10 А, система подушки безопасности
23 — номинальный ток 10 А, ABS
24 — номинальный ток 20 А, электропривод сдвижного люка крыши

Предохранители могут быть заменены. При этом необходимо установить новый предохранитель такого же номинального тока. Важно также выявить причину перегорания предохранителя. Предохранители имеют цветовую маркировку.

Где находится предохранитель печки рено меган 2. Описание блока предохранителей в рено меган

В автомобиле Рено Меган производители предусмотрели защиту электронного оборудования от перегрузок. Если одна из электронных систем выходит из строя, значит, какой-то предохранитель перестал функционировать, следовательно, его нужно заменить на исправный. Данная статья расскажет, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители выполняют важную роль в электронной системе автомобиля — они размыкают электроцепь в тех случаях, когда напряжение в ней резко возрастает. То есть, детали монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если в электроцепи произошло короткое замыкание, то предохранитель берет удар на себя и выходит из строя. В большинстве случаев электрооборудование, за функционирование которого отвечал сгоревший предохранитель, остается невредимым. Заменить элемент на Рено Меган 3 и других моделях Рено гораздо дешевле, чем покупать новые стеклоомыватели, прикуриватель и другое электрооборудование.
Салонный монтажный блок

В данной модели автомобиля Рено предусмотрено два монтажных блока. Один из них расположен в салоне слева от водителя. Чтобы получить к нему доступ, нужно отсоединить и снять защитную крышку, которая фиксируется на защелках.

Получив доступ к салонному блоку предохранителей на Меган 2 и вооружившись электросхемой, необходимо визуально найти перегоревший датчик и заменить его на новый. Выявить предохранитель, который перегорел, не составит труда — достаточно посмотреть на него на просвете и будет видно целая перемычка у него или перегоревшая. Чаще всего перегорает элемент, который отвечает за систему отопления и кондиционер. Он имеет маркировку SP3. В первую очередь пря из строя 25-й элемент салонного блока предохранителей меган 2 с маркировкой BCP3, 20 элемент под маркированием BP77 и 10-й с надписью SP2. Рядом с ними расположены реле, отвечающие за работоспособность электроомывателя фар, электростеклоподъемников и штатного головного механизма.

Блок предохранителей в моторном отсеке

Второй блок предохранителей на Рено Меган 2 расположен под капотом и содержит все детали, которые отвечают за системы электроники и освещения, а также электрооборудование мотора. Монтажный блок находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитом, зафиксированным на защелку. С обратной стороны щитка находится электросхема, которая поможет выявить перегоревший элемент. Выглядит она так:

Описание электросхемы монтажного блока, расположенного в моторном отсеке:

Обозначение	За что отвечает деталь
	Погружные подогреватели
	Предпусковый подогрев
	Погружные подогреватели
	Электровентилятор
	Подогреватель топлива
	Блок защиты электровентилятора
	Подогреватель топлива
	Огни заднего хода

Салонный блок предохранителей

Данное устройство расположено слева на торпеде. Электросхема «черного ящика» на Рено Меган второго поколения выглядит так:

Описание электросхемы салонного блока:

Маркировка элемента	За что отвечает
	За отопительный вентилятор
	Контролирует работу задних электростеклоподъемников
	Обеспечивает функционирование люка крышки
	Контролирует функциональность системы АБС
	Работа аудиосистемы, омывателей фар и стекол, аварийки, электроподогрева задних сидений, прикуривателя
	Контролирует стоп-сигналы
	За передние стеклоподъемники
	За функционирование приборной панели, зеркал заднего виденья
	Контролирует работу клаксона
	Обеспечивает работу дворников на задних стеклах
	За работу климат-контроля
	Контролирует изменение температуры в салоне
	За электроподогрев передних сидений
	Контролирует работу центрального замка
	Электроподогрев зеркал заднего виденья
	Контролирует электростеклоподъемники

Алгоритм замены под капотом одинаковый для второго и третьего поколения моделей Рено Меган. Состоит он из следующих этапов:

• открыть капот и отсоединить АКБ;
• открутить крепления, которыми зафиксирован аккумулятор, вытащить его;
• гаечным ключом размером на 10 отвинтить гайку и снять хомут с проводами;
• открутить кронштейны, которыми закреплен монтажный блок, и снять устройство;
• вставить новый блок и произвести обратные действия.

Важно! Замена устройства осуществляется только при отключенном аккумуляторе, в противном случае снятие блока вызовет негативные последствия для автомобиля.

Более подробно процесс описан в видео:

Блок защиты и коммутации

Расположение
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Рис. 5. Обозначение предохранителей блока защиты и коммутации

Обозначение предохранителей блока защиты и коммутации показано на рис. 5.
Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 5.

Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке). Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 6.

Таблица 5 Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля)

Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)

Блок предохранителей и реле в салоне

Рис. 1. Блок предохранителей и реле расположенный в салоне автомобиля

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).
Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1.

Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)

Блок предохранителей цепей питания

Рис. 7. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 7).
Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7.

Таблица 7 Назначение предохранителей (в зависимости от уровня комплектации автомобиля

За защиту бортовой электроники на Рено Меган 2 отвечают плавкие предохранители. Они способны сохранить оборудование при серьёзных скачках напряжения и перегрузках в электросети, а также продлить их ресурс. Если же какая-либо система не функционирует, то это свидетельство того, что предохранитель участка электроцепи вышел из строя и требуется его замена. Данная статья расскажет, каким образом найти необходимую деталь на Рено Меган второй генерации и заменить расходник самостоятельно.

Щиток в салоне Рено Меган

В данной автомашине размещаются всего два блока. Один блок предохранителей находится в салонной части автомобиля в районе левой водительской ноги.

Для того, чтобы открыть его следует снять пластмассовую крышку, отщелкнув предварительно ее защелки. В этом вам поможет схема предохранителей.

Затем, согласно схеме, следует внимательно присмотреться к щитку и выявить нерабочий элемент, который будет заменен.
Определить месторасположения неисправного элемента несложно, есть схема предохранителей. Мы перечислим только наиболее часто выходящие из строя номера. Первой в этом списке находится система климат контроля и обогрева салона, по-простому «печка». За ее защиту отвечает предохранитель в ячейке №30. На самой детали нанесен заводской артикул SP3, поэтому ее невозможно ни с чем перепутать.

Также в салоне на щитке размещен блок предохранителей для совокупности приборов, который имеет маркер BCP3 и размещен в шине 25. Вблизи него находится важный предохранитель реле управлением электрооборудованием салона. Он определяется с помощью схемы, ориентируясь на маркировку BP77 и ячейку номер 20. Также внимание должна привлекать ниша №10 с предохранительным элементом под заводским номером SP2. Он отвечает за нормальное функционирование базового головного устройства, электромотора омывателя оптических приборов и стеклоподъемником для всех дверей.

Что располагается в подкапотном пространстве Меган

Другой блок предохранителей размещен в подкапотной зоне Рено Меган 2. В свою очередь предохранители под капотом защищают электрические системы двигателя и внешнего освещения.

Предохранители под капотом найти легко: открываем капот и смотрим внимательно на правый угол, где размещен пластиковый щит. Открыв защелки на крышке, следует взять в руки схему и определить, где размещена ячейка, которую ищем.

Сейчас расскажем о базовых деталях, которые в большей степени испытывают нагрузки и более подвержены различным неисправностям. Первым является предохранитель, что располагается в ячейке 30, который размещен рядом с предохранителем такой детали, как бензонасос. Здесь дислоцируется расходник белого цвета, гарантирующий работу стартерного реле.

В случае быстрого прекращения работы двигателя сразу после запуска, а стартерное реле функционирует нормально, существует вероятность возникновения неисправности в блоке штатного бензонасоса. Плавкий расходник защищающий бензонасос, размещен в ячейке № 5 и окрашен в желтый цвет.

Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики. Если перестали работать огни габаритной сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А. Также нельзя обойти вниманием и такие ячейки, как 1-4, которые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света. Они также ответственны за работу без исключения всех лампочек, размещенных в блок-фарах.

Подводим итоги

Блок предохранителей, то есть плавких защитных элементов на Рено Меган 2 имеет определённую схему, поэтому поиск конкретного элемента не затруднен. Схема предохранителей поможет провести без проблем ремонтные работы вышеописанного плана осуществлять самостоятельно. Это сэкономить нервы, деньги, время.

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрообо­рудования автомобиля защищено плавки­ми предохранителями. Мощные потреби­тели тока подключены через реле. Предох­ранители и реле установлены в монтажных блоках, которые находятся в салоне авто­мобиля и моторном отсеке.

Предохранители установлены в монтаж­ном блоке в салоне автомобиля (рис. 10.1). Он расположен в нижней левой части пане­ли приборов со стороны водителя и закрыт крышкой. Назначение предохранителей приведено в табл.10.1.

В нижней левой части панели приборов расположен блок управления электрообо­рудованием салона.

Схема расположения предохранителей в монтажном блоке, установленном в мотор­ном отсеке с левой стороны по направле­нию движения, приведена на рис. 10.2. Назначение этих предохранителей указано в табл. 10.2.

Кроме того, в моторном отсеке располо­жены монтажный блок силовых предохра­нителей и коммутационный блок А (рис. 10.3). Назначение силовых предохраните­лей указано в табл. 10.3.

Расположение плавких вставок в блоке на­конечника провода клеммы«+»аккумулятор­ной батареи приведено на рис. 10.4. Назна­чение плавких вставок указано в табл. 10.4.

1. Подденьте крышку монтажного блока и, преодолевая сопротивление фиксаторов…

2. …откройте ее.

3. При необходимости выведите из заце­пления держатели крышки снизу и отсое­дините крышку монтажного блока от ни­жней левой облицовки панели приборов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его пе­регорания и устраните ее. При поисках не­исправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, — это может привести к повреждению электрических приборов и да­же к пожару.

5. Специальным пластмассовым пинцетом извлеките заменяемый предохранитель.

ПРИМЕЧАНИЕ

Рис. 10.1. Предохранители и реле в монтажном блоке, расположенном в салоне автомобиля

Так выглядит перегоревший предохранитель (показанная перемычка внутри держателя перегорела и разорвалась). Для замены ис­пользуйте запасной предохранитель того же номинала (и цвета).

Для доступа к монтажному блоку силовых предохранителей, расположенного в мотор­ном отсеке, выполните следующее.

1. Откройте капот и установите его на упор.

ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ, Таблица 10.1 УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ Номер реле/ предохранителя Сила тока,А Наименование Предохраните­ ля/реле Цвет предох­ранителя/ реле Защищаемая цепь Резерв Резерв Резерв APIA Бежевый Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света BPR1 Желтый Обогрев сидений водителя и переднего пассажира BR3 Желтый Электрозамки всех дверей Голубой Прикуриватель 7,5 15RP Коричневый Обогрев наружных зеркал SP15 Красный Блок управления ABS SP2 Голубой Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель K 9 K ),блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией SP17 Голубой Стоп-сигнал Резерв BP55 Белый Электродвигатель стеклоподъемника двери водителя BP70 Белый Электродвигатель стеклоподъемника двери перед­него пассажира ВСРЗ Желтый Комбинация приборов, электропривод наружных зеркал BP32 Голубой Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна ВР25 Голубой Электродвигатель стеклоочистителя двери задка

Все электрические цепи автомобиля Рено имеют защиту в виде предохранительных вставок различного номинала. При внезапном отказе фар или других компонентов электросистемы, чтобы разобраться в проблеме и устранить ее, водителю в первую очередь следует проверить работоспособность предохранителей на Рено Меган 1, 2 и 3.

[ Скрыть ]

Где находится БП и его схема

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

Стандартный блок Меган 1 Расширенный блок Меган 1

На фото описаны назначения предохранителей.

Общая схема модуля

Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.

Бензиновый вариант Дизельный вариант

На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

При поиске неисправного предохранителя на Меган 3 необходимо тщательно изучать схему. Например, каждый стоп-сигнал машины получает питание по отдельной цепи и имеет отдельный предохранитель в салонном блоке.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом. Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам.

Схема блока предохранителей Renault Megane II 2003-2009



В данной статье рассмотрим Renault Megane второго поколения, выпускавшегося с 2002 по 2009 год. Здесь вы найдете схемы блока предохранителей Renault Megane II 2003, 2004, 2005, 2006, 2007, 2008 и 2009 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

Посмотреть другие Renault Megane:

Схема расположения предохранителей Renault Megane II 2003-2009

---

Предохранитель прикуривателя (розетка) в Renault Megane II — это предохранитель «V» в блоке предохранителей панели приборов.

---

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей находится внизу и слева от рулевого колеса, за панелью.

Схема блока предохранителей



Назначение предохранителей в салоне

№	А	Описание
C	30	Вентиляция салона
D	30/40	Задние электрические стеклоподъемники или реле электрических стеклоподъемников
E	20	K84 и L84: люк с электроприводом
E	40	E84: Реле гидроблока люка
F	10	Компьютер ABS или электронная программа стабилизации
G	15	Радио — многофункциональный дисплей — реле насоса омывателя фар — реле насоса омывателя фар 2 — прикуриватель первого ряда (на K84 и L84) — подогрев сидений водителя и пассажира — двунаправленный омыватель ветрового и заднего стекол насос — реле отопителя дизельного двигателя — панель управления кондиционером — блок управления кондиционером — компьютер складной крыши (на Е84) — датчик обратки (на Е84) — внутреннее зеркало заднего вида (на Е84) — центральный коммуникационный блок — центральный блок сигнализации
H	15	Стоп-сигналы
К	—	Не используется
L	25	Стеклоподъемник со стороны водителя
M	25	Электростеклоподъемник пассажира — реле электростеклоподъемника
N	20	Вырез для потребителей: Панель приборов, Радио, Многофункциональный дисплей, Электропривод наружных зеркал заднего вида, Блок управления сигнализацией
O	15	Главный электромагнитный звуковой сигнал — диагностический разъем — реле насоса омывателя фар — реле насоса омывателя фар 2 — компьютер жесткой складной крыши (на E84) — управление монитором автошколы
P	15	Электродвигатель стеклоочистителя заднего стекла (на K84)
R	20	ЦЭКБС блок управления кондиционером – реле дополнительного оборудования 1
S	3	K84 и L84: Вентилятор датчика температуры салона — внутреннее зеркало заднего вида — датчик света и дождя
T	20	Подогрев сиденья пассажира и водителя
U	20	Дверь с электрозамком или блокировкой
V	15	E84: прикуриватель
Ш	7.5	Обогрев боковых зеркал со стороны пассажира и водителя
Реле
A	40	Электростеклоподъемник
B	40	Аксессуары 1

Блок реле в салоне

Расположен под приборной панелью с левой стороны блока вентилятора салона

№	А	Описание
A	40	Дополнительный обогрев 330 Вт 1
B	70	Дополнительный обогрев 660 Вт 2

Реле находится на креплении педали акселератора
№1524 – 40А – Подсветка стоп-сигналов, управляемая ЭБУ ESP

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей



Блок предохранителей №1, схема

Назначение предохранителей в моторном отсеке Блок предохранителей №1

№	А	Описание
F3	25	Соленоид стартера
F4	10	Муфта компрессора кондиционера
F5A	15	Электрический замок рулевой колонки
F5C	10	Фонари заднего хода
F5D	5	ЭБУ системы впрыска + питание после замка зажигания — электрозамок рулевой колонки
F5E	5	Подушка безопасности + питание после замка зажигания и электроусилитель руля
F5F	7.5	Салон + после зажигания: дисплей рычага переключения передач — управление режимом переключения — управление включением/выключением круиз-контроля/ограничителя скорости — управление монитором автошколы — блок предохранителей и реле салона — реле 1 автономного отопителя — реле 2 автономного отопителя — диагностика розетка — радиомикрофон телефона громкой связи — датчик дождя и света (на Е84) — датчик температуры салона (на Е84)
F5F	15	Пассажирский салон + питание зажигания: дисплей рычага селектора передач — переключатель схемы переключения передач — круиз-контроль пуск/стоп — блок управления инструктора автошколы — блок предохранителей и реле в салоне — реле дополнительного отопителя 1 — реле дополнительного отопителя 2 — диагностический разъем — микрофон громкой связи автомобильного телефона
F5H	5	Автоматическая коробка передач + подача после замка зажигания
F5G	10	ЭБУ системы впрыска газа + питание после замка зажигания
F6	30	Обогрев заднего стекла
F7A	7.5	Правый габаритный фонарь — круиз-контроль, система старт/стоп — кнопка старт/стоп ESP — дисплей рычага селектора передач — управление левым сиденьем с подогревом — управление правым сиденьем с подогревом — переключатель жесткой крыши — одновременное управление ветровым стеклом — газ или переключатель выбора бензина
F7B	7,5	Левые габаритные огни — прикуриватель — аварийная сигнализация и выключатель блокировки дверей — реостатный переключатель регулировки фар — панель управления кондиционером — радио — многофункциональный дисплей — CCU — CD-чейнджер — двойной передний электропривод со стороны водителя управление стеклоподъемниками — управление электроприводом зеркал заднего вида — управление запиранием заднего электростеклоподъемника — управление двойным задним стеклоподъемником со стороны водителя — управление электростеклоподъемником пассажира — управление электростеклоподъемником заднего правого колеса — управление электростеклоподъемником заднего левого колеса
F8A	10	Правая фара дальнего света
F8B	10	Левая фара дальнего света
F8C	10	Правая фара ближнего света — задний датчик высоты — передний датчик высоты — переключатель реостата регулировки фар — электродвигатель регулировки правой фары
F8D	10	Левая фара ближнего света – электродвигатель регулировки левой фары
F8D	15	Левая фара ближнего света — электродвигатель регулировки левой фары
F9	25	Двигатель стеклоочистителя
F10	20	Передние левые и правые противотуманные фары
F11	40	Вентилятор охлаждения двигателя
F13	25	Компьютер ABS или электронная программа стабилизации
F15	20	Автоматическая коробка передач + питание от аккумулятора или реле газового электромагнитного клапана + питание от аккумулятора
F16	10	Не используется

Блок предохранителей №2 схема

Этот блок расположен в блоке межсоединения двигателя, под блоком защиты и коммутации Назначение предохранителей в моторном отсеке Блок предохранителей №2

№	А	Описание
F1	40	K9K724: вентилятор охлаждения двигателя мощностью 460 Вт
F1	60	K9K732: вентилятор охлаждения двигателя мощностью 550 Вт
F2	70	Блок предварительного нагрева
F3	20	F9Q: Реле нагревателя дизельного фильтра
F4	70	Блок предохранителей и реле в салоне
F5	50	Компьютер АБС
F6	70	Рулевое управление с электроусилителем или Реле дополнительного отопителя 2
F7	40	Реле дополнительного отопителя 1
F8	60	Блок предохранителей и реле в салоне
F9	70	Реле 2 дополнительного отопителя или система рулевого управления с электроусилителем

Блок предохранителей/реле в коммутационном блоке двигателя, под блоком защиты и коммутации

Блок предохранителей/реле в коммутационном блоке двигателя, под блоком защиты и коммутации

№	А	Описание
A	25	Насос омывателя фар
B	25	Насос омывателя фар 2
		Двигатель F9Q
A	20	F9Q: дизельный обогреватель
B	20	F9Q814: Электрический насос охлаждающей жидкости
983	50	F9Q814: Реле питания блока управления впрыском
		Двигатель K9K
F1	—	Не используется
F2	—	Не используется
F3	—	Не используется
F4	15	+ питание реле главных форсунок (защита питания расходомера воздуха)
234	40	K9K724: реле вентилятора охлаждения двигателя мощностью 460 Вт (с кондиционером)
234	50	K9K732: реле вентилятора охлаждения двигателя мощностью 550 Вт (с кондиционером)
		Двигатель K4M
А	20	Топливный насос
B	20	Выключатель топливного насоса для сжиженного газа
C	20	Электромагнитный клапан сжиженного нефтяного газа
D	20	Бак для сжиженного газа
E	20	Электромагнитный клапан расширительного клапана
F	—	Не используется

№	А	Описание
F1	30	Блок предохранителей и реле в салоне защищен + питание от аккумуляторной батареи — ЦЭКБС
F2	350	Бензиновые двигатели: + защищенная стартерная батарея — генератор — плата предохранителей подачи питания — блок коммутации и защиты
F2	400	Дизельные двигатели: + защищенная стартерная батарея — генератор — плата предохранителей подачи питания — блок коммутации и защиты
F3	30	+ АКБ с функцией защиты двигателя через блок защиты и коммутации

Схема блока предохранителей Рено Меган 2 и реле с назначением и расположением

Рено Меган 2 -го поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах с кузовами хэтчбек, седан, универсал.Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавались под другим названием — Megane Grand Tour. Мы покажем, где находятся блоки предохранителей и реле в Рено Меган 2 поколения и как к ним добраться. Также фото коробок и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Исполнение коробок и количество элементов может отличаться от представленного и зависит от года выпуска и уровня оснащения Схемы тока должны быть нанесены на обратной стороне защитной крышки агрегата.

Моторный отсек

Под капотом Рено Меган 2 поколения находятся 3 блока предохранителей.

Предохранители аккумуляторной батареи

Этот блок расположен на положительной клемме аккумуляторной батареи.

Схема

Назначение

1. 30А – Электронный блок управления в салоне
2. 350 А – для автомобиля с бензиновым двигателем, генератор, 400 А – для автомобиля с дизельным двигателем – Моторный отсек Блок коммутации
3. 30А – Блок коммутации моторного отсека

Блок предохранителей

Устанавливается с левой стороны моторного отсека.Закрыт защитной крышкой.

В одном варианте, сняв крышку, вы получите доступ к коробке, где можно заменить предохранитель, в другой, коробка будет помещена в другой корпус и доступ к ней будет затруднен.

Как добраться до блока предохранителей под капотом Рено Меган 2

Для начала нужно снять аккумулятор и открутить крепления с его подставки, чтобы добраться до ЭБУ.

Затем откручиваем его крепление и отодвигаем в сторону. Снимаем воздуховод, возле радиатора, и приподнимаем держатель ЭБУ.

В самой коробке отвяжите болт. И теперь мы можем толкнуть коробку. Не забудьте отключить чипы питания.

Тип 1

Диаграмма

Обозначение

Назначение

9

90 040

---

1

---

1

---

2

схемы

Circoits Protected

1
1	70051 1	7.5A Боковой светильник левой фары, прикуривателя, центральная блокировка и сигнал тревоги, контроль диапазона фар, Отопление (кондиционер) и вентиляционный блок управления
2	10A высокая лучевая лампа, левая фара
3	10A высокая лучевая лампа, правая фара
4	10A Low Beam Lamp для правая фара, передний и задний датчики высоты кузова, регулятор угла наклона фары, двигатель регулятора угла наклона правой фары
5	10A Лампа ближнего света, левая фара, двигатель корректора левой фары
6	20A Противотуманные фары	20A Противотуманные фары
7	7.5А Лампа ближнего света правой фары, правая сторона, индикатор положения селектора АКПП, блок управления стеклоподъёмниками всех дверей
8	15А Электрический механизм блокировки рулевой колонки анти Устройство
9	5A водительский модуль подушки безопасности, электрическая мощность руля
10	70051 10	7.5A Автоматическая коробка передач Индикатор положения позиции, диагностический сокет
11	5A Electro противоугонное механизм Рулевая колонна
12	5A Автоматическая коробка передач
13
13	10A контрольный блок для системы сжиженного газа
14	10a Refersing Lamps
15	20A реле электромагнитный клапан PLPG
16	10A Электромагнитная муфта компрессора кондиционера
17	10a Reserve
18	40A Electro Engine Hearing Вентилятор
19	25A ABS блок управления
20	30A Обогрев Hawgate Glass
21	25A стартер Реле
22	25A 22
23

90 Предохранители правого и левого противотуманного тумана (176-177)

1	10А Предохранитель ламп правого габаритного света (172-226) – переключатель управления скоростью (1081) – переключатель стабилизации траектории движения (1106) – указатель положения рычага селектора АКПП (1129) – переключатель для обогрева левого сиденья (1514) – выключатель обогрева правого сиденья (1513) – выключатель жесткого складного верха
2	10A Предохранитель левых ламп центрального электронного блока связи габаритного света (173-227) – прикуриватель (101) – выключатели электрозамков и сигнализации (1391) – переключатель корректора фар (1390) – панель климат-контроля (319) – аудиосистемы (281 ) – многофункциональный дисплей (653) – центральный электронный блок связи
3	10A Предохранитель правой фары (ближний свет) (226) – задний датчик высоты (1372) – передний датчик высоты (1373) – Переключатель корректора фар (1360) – электродвигатель корректора правой фары (538)
4	10A Предохранитель левой фары (ближний свет) (227) – электродвигатель корректора левой фары (537)
5
6	10a Предохранительная фара (высокий луч)
7	10A предохранитель для правой фары (высокий луч)
8	Предохранитель 25А для ЭБУ АБС (113) Или Esp (1094)
9
9	25a Windshield Wiper Motor
10	5A Схема предохранителей «+» После зажигания на подушки безопасности и электрической мощности Рулевое управление (756-1232)
11	15A Предохранитель для электрической рулевой колонны блокировки
12	REVER
13		13		14	15A впрыска для инъекций, защита реле
15	10A Reserve
16	5А АКП
17	7.5А Предохранитель «+» после зажигания в салоне: указатель положения рычага селектора (1128) – переключатель режимов переключения АКПП (129) – переключатель ограничителя скорости (1081) – органы инструктора на учебном автомобиле (459) – предохранитель салона и блок реле (260) – реле дополнительного отопителя 1 (1067) – реле дополнительного отопителя 2 (1088) – диагностический разъем (225) – микрофон гарнитуры свободен
18	5A Электроблокировка рулевой колонки
19	10A Реверсивные лампы
20	20A 20A 20052
21	15A топливный насос
22	10A A / C компрессор клатч
23	30A заднее окна Отопление элементы

Блок силовых предохранителей

Расположен под блоком проводки.

Диаграмма

---

2

Дополнительные элементы

Дополнительные компоненты могут быть установлены рядом с блок силовых предохранителей.

Диаграмма

Назначение

1	70A Дополнительное отопление Relay 2
2	60A Пассажирский отсек предохранитель и релейный монтажный блок / 70А накаливания
3	40A Дополнительное отопление реле 1
4
4	70051 4
5		5	50A ABS блок управления
6	70A монтажный блок для предохранителей и реле в пассажирском отсеке
7	20A дизельный топливный фильтр отопления реле
8	70051 8	70A блока управления для предварительного начать нагрев
9	7005A вспомогательный нагреватель реле 2

	ДВИГАТЕЛЬ F9Q
	F9Q: 20A Дизельный подогреватель
B	F9Q814: 20A Электрический насос охлаждающей жидкости
983	F9Q814: 50a контрольный блок питания RELAY
K9K
F1
F1	не используется		F2	не используется
F3	не используется
F4	15A + Главный реле инжекторной электропитания (защита от расхода воздуха)
234	K9K724: 40A 460W Охлаждение двигателя Вентилятор (с A / C)
234	K9K732: 50A 550W Реле вентилятора охлаждения двигателя (с кондиционером)
	Двигатель K4M
A 9005 2	20A Топливный насос
B	20A LPG Топливный насос Выключение
C	20A LPG Соленоидный клапан
D	20A LPG Tank
E	20A 20A клапан
F	Не используется

Некоторые элементы монтируются вне вышеперечисленных узлов, например, насос омывателя фар и др.

Пассажирский салон

Главный блок предохранителей в салоне расположен в нижней левой части приборной панели, за защитной крышкой.

На его обратной стороне будет актуальная информация с расшифровкой схемы.

Пример схемы

диаграмма

Обозначение

1 Resear 2 REVER 2 REVER 3 REVER 4 RUB BUTER AND Датчик внутренней температуры, интерьера зеркало заднего вида, датчики дождя и света 5 20A 20A нагретых водителя и передний пассажир 6 20A электрические замки для всех дверей 7 15A Прикуриватель 8 7.5А Обогрев наружных зеркал 9 10А Блок управления АБС 10 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового и заднего стекол, стекла двери багажника (шляпы) ), Отопление топлива (Двигатель K9K), Блок управления для отопления (кондиционер) и интерьер вентиляции, блок управления тревогами 11 15A STOP LIGHT 12 REVER 13 25A Дверной двигатель водителя мотора 14 14 25A 20052 15 15 20A приборный кластер, электропривод внешних зеркал 16 15a Horn, диагностический разъем, электрическое лобовое стекло Электродвигатель стеклоочистителя 17 15A Электродвигатель стеклоочистителя задней двери 18 20A C блок управления электрооборудованием салона, реле дополнительного оборудования 19 30А Электродвигатель обогрева (кондиционера) и вентиляции салона 20 40А Электродвигатели стекол задних дверей 09 100472222 21 20A 40A Electric lumbrof мотор, электрические складные крыши R1 R1 реле для электрических двигателей Стеклянные подъемники всех дверей R2 реле Аксессуары

---

2

FUSE номер 7 в 15а отвечает за прикуриватель.

Под панелью отдельные реле могут быть установлены вне этой коробки, например на держателе педали акселератора # 1524-40А – Стоп-сигнал, управляемый ЭБУ ESP или реле автономного отопителя – на левой стороне блока обдува салона .

Также мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.

Где находятся предохранители на Renault Megane?

Где находятся предохранители на Рено Меган?

Здесь вы найдете схемы блоков предохранителей Renault Megane II 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей ) и реле.Предохранителем прикуривателя (сетевой розетки) в Renault Megane II является предохранитель «V» в блоке предохранителей панели приборов.

Где находятся панели предохранителей на Renault Captur?

В этой статье вы найдете схемы блоков предохранителей Renault Captur 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя ( расположение предохранителей). Схема предохранителей Renault Captur 2013-2019…

Где находятся предохранители в моторном отсеке?

Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей C.Тем не менее, из-за ограниченной доступности мы советуем вам заменить плавкие предохранители у официального дилера.

Как отремонтировать блок предохранителей в салоне?

1. Приступая к работе — подготовьтесь к ремонту 2. Снимите крышку — найдите внутренний блок предохранителей и снимите крышку 3. Найдите неисправный предохранитель — найдите предохранитель, связанный с неисправным компонентом проверьте, не взорвался ли 5. Тестовый компонент – закрепите крышку и проверьте компонент 6. Дополнительная информация.

Где находится блок предохранителей на Renault Megane?

Автомобили с левым рулем.Блок предохранителей находится за крышкой внизу и слева от рулевого колеса. Праворульные автомобили/. Блок предохранителей находится за крышкой в ​​бардачке.

В этой статье вы найдете схемы блоков предохранителей Renault Captur 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя ( расположение предохранителей). Схема предохранителей Renault Captur 2013-2019…

Где находятся предохранители в Renault Scenic III?

Предохранители прикуривателя (розетка) в Renault Scenic III — это предохранители № 17 (гнездо для аксессуаров в багажном отделении), № 18 (гнездо для аксессуаров на заднем сиденье) и № 19 (прикуриватель) в блоке предохранителей панели приборов.Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей C.

.

Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей C. Однако из-за их ограниченного доступа мы рекомендуем вам заменять предохранители у официального дилера.

Схема блока предохранителей Рено Меган 2. Блок предохранителей Рено Меган Описание

В данной статье рассматриваются предохранители на Рено Меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 годов выпуска с бензиновыми (K4J, K4M, F4R) и дизельными (F4R) двигателями.Большинство электрических цепей в автомобиле защищены плавкими предохранителями. Мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, которые расположены в салоне и моторном отсеке.

Где находится блок предохранителей.

Предохранители установлены в монтажном блоке в салоне. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер	Сила тока, А		Защищенная цепь
			Резерв
			Резерв
			Резерв
		АП1А	Двигатель вентилятора и датчик температуры в салоне, внутреннее зеркало заднего вида, датчики дождя и света
		БПР1	Обогрев сидений водителя и переднего пассажира
			Электрические замки для всех дверей
			Прикуриватель
		15РП	Наружные зеркала с подогревом
		СП15	Блок управления АБС
			Головное устройство аудиосистемы, бортовой компьютер, электродвигатели омывателей фар, стекол лобового и задних дверей (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления отоплением (кондиционером) и вентиляцией салона, управление блок охранной сигнализации
		СП17	Стоп-сигнал
			Резерв
		ВР55	Электродвигатель стеклоподъемника двери водителя
		ВР70	Электродвигатель стеклоподъемника двери переднего пассажира
		ВСРЗ	Комбинация приборов, наружные зеркала с электроприводом
		БП32	Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя
		ВР25	Двигатель стеклоочистителя задней двери
		ВР77	Блок управления электрооборудованием салона, реле дополнительного оборудования
			Электродвигатель отопления (кондиционера) и вентиляции салона
		ВР87/ВР48	Электродвигатели стеклоподъемников задних дверей
	20, 40	ВР93	Электродвигатель люка, складная крыша с электроприводом
	—		Реле электродвигателей стеклоподъемников всех дверей
			Аксессуары для реле

Расположение блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора силового агрегата подвески; 4 — пробка маслозаливной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортировочная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — рукав подачи воздуха; одиннадцать — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтажного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — рукав воздухозаборника; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воздуха в ресивере; 19 — Крышка бачка омывателя лобового стекла

Расположение предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Рено Меган 2.

Расшифровка предохранителей под капотом Рено Меган 2

Номер	Сила тока, А	Название предохранителя/реле Цвет предохранителя/реле		Защищенная цепь
		Коричневый		Лампа габаритного света левой фары, прикуриватель, выключатель центрального замка и сигнализации, регулятор корректора фар, блок управления отоплением (кондиционированием) и вентиляцией
		Красный		Лампа дальнего света левой фары
		Красный		Лампа дальнего света, правая фара
		Красный		Лампа ближнего света, правая фара, передний и задний датчики высоты кузова, регулятор корректора фар, электродвигатель правого корректора фар
		Красный		Лампа ближнего света блока левой фары, электродвигатель корректора блока левой фары
		Желтый		Противотуманные фары
		Коричневый		Лампа ближнего света, правая фара, правая сторона, указатель положения селектора АКПП, блок управления стеклоподъемниками всех дверей
		АРСВ Синий		Электромеханизм блокировки противоугонного устройства рулевой колонки
		AR44 Бежевый		Модуль подушки безопасности водителя, электроусилитель руля
		AR43 Коричневый		Индикатор положения рычага селектора, диагностический разъем
		AR15 Бежевый		Электромеханизм противоугонного устройства левой рулевой колонки
		AP4 Бежевый		Автоматическая коробка передач
		LGPLG Красный		Блок управления газом
		AR11 Красный		Фонари заднего хода
		BP42 Желтый		Реле электромагнитного клапана систем подачи сжиженного газа
		Внутренний Красный		Электромагнитная муфта компрессора кондиционера
		Красный		Резерв
		Внутренний Красный		Вентилятор охлаждения двигателя
		BP14 Белый		Блок управления АБС
		Внутренний Зеленый		Стекло задней двери с подогревом
		Внутренний Белый		Реле стартера
		Внутренний Белый		Электродвигатель стеклоочистителя
				Резерв

Как добраться до предохранителей и реле питания.

1. Открутить два винта крышки монтажного блока

3. Снять аккумулятор

4. Открутить и снять болт В крепления блока коммутации и отодвинуть блок А в сторону.

5125 просмотров

Большинство электронных систем Рено Меган защищены предохранителями, это надежно защищает технику от перегрузок и позволяет многократно продлить срок ее службы. Часто бывает так, что та или иная система перестает функционировать, а значит, вышел из строя один из предохранителей и его необходимо заменить.Как найти нужную деталь в Рено Меган второго поколения и поменять ее самостоятельно, читайте в этой статье.

Крышка салона

В рассматриваемой машине всего два блока. Расположение одного из них — в салоне, возле левой ноги водителя.

Чтобы добраться до него, нужно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Узнать, где находится нужный элемент по схеме, несложно.Мы дадим вам только основные цифры, которые вам часто приходится искать. Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает сотовый номер 30. При этом сама деталь будет иметь заводскую маркировку SP3, так что спутать ее с чем-то другим будет непросто.

Кроме того, в салоне находится предохранительный элемент комбинации приборов с маркировкой BCP3 и номером ячейки 25. Рядом с ним находится важнейшее реле управления электрооборудованием салона.Благодаря маркировке ВР77 и строго определенной 20 ячейке, имея схему, найти реле будет достаточно легко. Кроме того, стоит обратить внимание на 10-ю ячейку и маркировку SP2. От исправности этого плавкого элемента будет зависеть работа штатной магнитолы, моторчика омывателя фар и стеклоподъемников всех дверей.

Моторный отсек

Второй блок находится внизу. В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и наружного освещения.

Расположение щита узнать довольно просто: для этого нужно открыть капот и обратить внимание на правый угол, где находится небольшой пластиковый щиток. Сняв крышку с защелок, нужно вооружиться аналогичной схемой и выяснить, где находится нужная ячейка.

Итак, поговорим об основных деталях, которые подвергаются наибольшим нагрузкам и чаще всего выходят из строя, остальные. В первую очередь следует обратить внимание на ячейку №30, которая находится возле предохранителя бензонасоса.Здесь установлена ​​деталь белого цвета, отвечающая за работу реле стартера.

Если автомобиль глохнет сразу после начала работы, а реле стартера исправно, велика вероятность выхода из строя штатного блока ТНВД. Предохранительный элемент, отвечающий за работу реле бензонасоса, находится в ячейке №5 и имеет желтый цвет.

Помимо топливного насоса, в моторном отсеке расположена группа плавких элементов наружного освещения.В частности, при отказе работы габаритных огней вилочный плавкий элемент 10А должен быть удален. Кроме того, следует обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в фарах.

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Большинство электрических цепей автомобиля защищены плавкими предохранителями. Мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне автомобиля и в моторном отсеке.

Предохранители установлены в монтажном блоке в салоне (рис.10.1). Он расположен в нижней левой части приборной панели со стороны водителя и закрыт крышкой. Назначение предохранителей указано в таблице 10.1.

В левой нижней части панели приборов расположен блок управления электрооборудованием салона.

Расположение предохранителей в монтажном блоке, установленном в моторном отсеке с левой стороны по ходу движения, показано на рис.10.2. Назначение этих предохранителей указано в табл. 10.2.

Кроме того, в моторном отсеке находится монтажный блок силовых предохранителей и блок коммутации А (рис.10.3). Назначение силовых предохранителей указано в табл. 10.3.

Расположение плавких вставок в колодке наконечника провода клеммы «+» аккумуляторной батареи показано на рис. 10.4. Назначение плавких вставок указано в табл. 10.4.

1. Подденьте крышку монтажного блока и, преодолев сопротивление защелок…

2. …открой.

3. При необходимости расцепите держатели крышки внизу и отсоедините крышку монтажного блока от нижней левой накладки панели приборов.

4. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее. При поиске неисправности смотрите на указанные в табл.10.1 цепи, которые защищает этот предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями другой силы тока, так как это может привести к повреждению электроприборов и даже к возгоранию.

5. Используйте специальный пластиковый пинцет для извлечения сменного предохранителя.

ПРИМЕЧАНИЕ

Рис. 10.1. Предохранители и реле в монтажном блоке, расположенном в салоне

Так выглядит перегоревший предохранитель (перегорела и лопнула показанная перемычка внутри держателя).Для замены используйте запасной предохранитель того же номинала (и цвета).

Для доступа к силовым предохранителям монтажного блока, расположенным в моторном отсеке, выполните следующие действия.

1. Откройте капот и поставьте его на упор.

ЦЕПИ, ЗАЩИЩЕННЫЕ ПРЕДОХРАНИТЕЛЕМ, Таблица 10.1 УСТАНАВЛИВАЕТСЯ В МОНТАЖНЫЙ БЛОК ВНУТРИ Реле/предохранитель № Сила тока, А Имя Защита ла / реле Предохранитель/реле цвет Защищенная цепь Резерв Резерв Резерв АПИА Бежевый Двигатель вентилятора и датчик температуры салона, внутреннее зеркало заднего вида, датчики дождя и света БПР1 Желтый Подогрев сидений водителя и переднего пассажира БР3 Желтый Электрические замки для всех дверей Синий Прикуриватель 7,5 15РП Коричневый Наружные зеркала с подогревом СП15 Красный Блок управления АБС СП2 Синий Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателя фар, стекла лобового и задка (хэтчбек, универсал), подогрев топлива (двигатель К 9 К ), блок управления отоплением (кондиционером) и вентиляцией салона, блок управления сигнализацией СП17 Синий Стоп-сигнал Резерв БП55 Белый Электродвигатель стеклоподъемника двери водителя БП70 Белый Электродвигатель стеклоподъемника двери переднего пассажира ВСРЗ Желтый Комбинация приборов, электрические зеркала заднего вида БП32 Синий Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя БП25 Синий Электродвигатель стеклоочистителя задней двери

Блок предохранителей и реле в салоне (260) Блок реле (1173) Одиночное реле (1524) ЦЭКБС (645) Блок защиты и коммутации (1337) Блок предохранителей электропитания (777) Блок предохранителей плюсовой батареи (1033) ) Релейный блок (784) Релейный блок (299) Релейный блок сжиженного нефтяного газа (299) Места подключения заземления для автомобилей …

Расположение Рис. 1. Блок предохранителей и реле, расположенный в салоне. Блок расположен в салоне, в левой нижней части панели приборов (см. рис. 1). Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) указано в таблице 1. Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) …

Расположение Блок находится в приборной панели слева от электровентилятора салона.Рис. 2. Блок реле находится в приборной панели, слева от вентилятора салона…

Расположение Реле крепится к кронштейну педали акселератора. Назначение реле (в зависимости от комплектации автомобиля) представлено в Таблице 2 и Таблице 3. Таблица 2 Назначение реле (в зависимости от комплектации автомобиля) Таблица 3 Назначение контактов и цепей (в зависимости от комплектации автомобиля) уровень комплектации) Рис. 3. Реле, прикрепленное к …

Расположение Блок находится в салоне автомобиля, в левой нижней части приборной панели. Рис. 4. Блок расположен в салоне, в левой нижней части приборной панели. Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4. Таблица 4 Назначение реле (в зависимости от уровня комплектации автомобиля) …

Расположение Блок находится в распределительной коробке двигателя (моторный отсек).Рис. 5. Обозначение предохранителей блока защиты и коммутации Обозначение предохранителей блока защиты и коммутации показано на рис. 5. Цепи, защищенные предохранителями (в зависимости от уровня комплектации автомобиля), приведены в табл. 5. Рис. 6. Блок, расположение …

Расположение Рис. 7. Блок, расположенный в распределительной коробке в моторном отсеке под блоком защиты и коммутации (1337) Блок расположен в распределительной коробке в моторном отсеке под блоком защиты и коммутации (1337) (рис.7). Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7. Таблица 7 Назначение предохранителей …

Расположение Рис. 8. Блок, расположенный на плюсовой клемме аккумуляторной батареи Блок расположен на плюсовой клемме аккумуляторной батареи (рис. 8). Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлено в таблице 8. Таблица 8 Назначение предохранителей (в зависимости от уровня комплектации автомобиля…

Расположение Рис.9. Блок расположен в распределительной коробке в моторном отсеке под блоком защиты и коммутации (1337) Блок расположен в распределительной коробке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 9). Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в таблице 9. Таблица 9 Назначение реле (в зависимости от…

Расположение Рис. 10. Блок, расположенный в распределительной коробке в моторном отсеке под блоком защиты и коммутации (1337) Блок расположен в распределительной коробке в моторном отсеке под блоком защиты и коммутации (1337) (рис.10). Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в таблице 10. Таблица 10 Назначение реле (в зависимости от…

Рис. 13. Точки соединения «массы» автомобиля с кузовом «седан» На рис. 13 показаны точки соединения «массы» автомобиля с кузовом «седан». Рис. 14. Места соединения «массы» автомобиля с универсалом. Точки соединения «массы» автомобиля с универсалом показаны на рис. 14. Список сокращений и названия соединений с «ма»…

Меган 2.
Спрашивает : Жуков Виктор.
Суть вопроса : Где находится реле стартера на Рено Меган 2?

Здравствуйте, подскажите где находится реле стартера на Рено Меган 2, жалуюсь на него так как при повороте ключа слышен какой-то щелчок и дальше ничего не происходит, и машина не заводится, подскажите пожалуйста что делать делать, что проверять?!

На что обратить внимание перед заменой реле стартера?

Следующие две вкладки изменяют содержимое ниже.

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Я работаю в сфере обслуживания дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы всегда можете обратиться ко мне за советом.

На всех без исключения моделях Renault при наличии таких или подобных причин необходимо проверить работоспособность следующей цепи:

И только после того, как эти манипуляции ни к чему не привели, можно обратить внимание на само втягивающее реле.

Расположение соленоида стартера

На Рено Меган 2 находится непосредственно на корпусе самого стартера. Его неисправность возникает в следующих случаях:

1. Перегорают контактные пластины, находящиеся внутри корпуса реле.
2. Перегорела катушка реле.
3. Внутренние детали разрушены.

Для того, чтобы самостоятельно диагностировать его состояние, когда он находится в машине, достаточно лишь с помощью небольшого кусочка провода, расположенного на задней стороне корпуса.Если реле исправно, вы об этом сразу узнаете, если же ничего не происходит, то это значит, что его нужно заменить.

Поломка электромагнитного реле стартера

Оригинальный номер электромагнитного стартера — 5

производится компанией Valeo и имеет цену в пределах 2000-2400 рублей. Однако, как говорят многие Мегановоды, у этой запчасти есть аналоги, цена которых, в отличие от оригинала, меньше почти в три раза.К таким элементам относится втягивающее реле датской фирмы GARGO с артикулом 235869 .

Внимание!

Перед покупкой новой детали попробуйте отнести неисправную деталь в специализированную мастерскую. И после того, как вы убедитесь, что починить не получится, можно смело отправляться в магазин за новой деталью.

Почему мой Рено Меган не заводится? — Ответы на все

Почему мой Renault Megane не заводится?

Наиболее распространенными причинами, препятствующими нормальному запуску вашего Renault Megane, являются разряженный аккумулятор брелока, разряженный аккумулятор 12 В, коррозия на клеммах аккумулятора, неисправный генератор, забитый топливный фильтр, сломанный стартер, перегоревший предохранитель, пустой бензобак, ошибка иммобилайзера или любая другая. неисправность в электрической системе.

Где находится предохранитель прикуривателя на Рено Меган?

Предохранители прикуривателя (розетка) в Renault Megane III — это предохранители № 17 (гнездо для аксессуаров в багажном отделении), № 18 (гнездо для аксессуаров на заднем сиденье) и № 19 (прикуриватель) в блоке предохранителей панели приборов.

Можно ли завести Renault Megane без карты-ключа?

Сожалею, что разочаровываю вас, но иммобилайзер не позволит завести машину без установленной карты.

Где аккумулятор Рено Меган?

Аккумулятор расположен справа от двигателя, за фарой со стороны пассажира.

Где находится блок предохранителей Рено Меган?

Расположение блока предохранителей Блок предохранителей расположен ниже и слева от рулевого колеса, за панелью.

Где находятся предохранители в Меган 2?

Блок предохранителей в моторном отсеке Renault Megane 2. Некоторые функции защищены предохранителями, расположенными внутри моторного отсека (блок предохранителей А). расположение блока предохранителей. (15A) Регулировка фар — правая, переключатель регулировки фар, правая фара — ближний свет, регулировка подвески — передняя, ​​регулировка подвески — задняя

Когда вышло Меган второго поколения?

В данной статье мы рассматриваем Renault Megane второго поколения, выпускавшегося с 2002 по 2009 год.Здесь вы найдете схемы блоков предохранителей Renault Megane II 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (распределение предохранителей) и реле.

Что находится в салоне Renault Megane?

Пассажирский салон + питание зажигания: дисплей рычага селектора передач – переключатель управления режимом переключения – система старт/стоп круиз-контроля – блок управления инструктора автошколы – блок предохранителей и реле салона – реле 1 дополнительного отопителя – реле 2 дополнительного отопителя – диагностический разъем – автомобильный телефон громкая связь микрофон

Как отремонтировать блок предохранителей в салоне?

1.Приступая к работе — подготовьтесь к ремонту 2. Снимите крышку — найдите внутренний блок предохранителей и снимите крышку 3. Найдите неисправный предохранитель — найдите предохранитель, связанный с неисправным компонентом 4. Снимите предохранитель — выньте соответствующий предохранитель и проверьте, не перегорел ли он 5. Тестовый компонент — закрепите крышку и тестовый компонент. 6. Дополнительная информация.

Где находится реле кондиционера рено меган 2. Расположение и схема предохранителей на рено меган

Все электрические цепи автомобиля Рено имеют защиту в виде предохранительных вставок различного номинала.При внезапном отказе фар или других компонентов электросистемы для устранения проблемы и ее устранения водителю в первую очередь необходимо проверить работоспособность предохранителей на Рено Меган 1, 2 и 3.

[Скрыть]

Где находится БП и его схема

На всех поколениях Рено Меган используется электропроводка с двумя отдельными блоками предохранителей. Один из них расположен внизу панели приборов в районе колена левой ноги водителя. Второй установлен в пространстве подкастов.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Маган 1, 2 и 3 может отличаться.

Megane I.

Доступ в салонный блок данного автомобиля осуществляется через съемную пластиковую крышку. На машинах есть два типа блоков — стандартный и расширенный. Внешне они практически идентичны, разница только в расположении и штатных вставках.

Стандартный блок Меган 1 Расширенный блок Меган 1

На фото описано назначение предохранителей.

Общая схема модуля

Расположение предохранителей в модуле одинаково для Рено Меган 3 с дизельным и с бензиновым двигателем.

Бензиновый вариант Дизельное исполнение

На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган такая крайне неудобно, поэтому процесс замены может вызвать некоторые трудности.

Как заменить предохранитель?

Самая трудоемкая замена предохранителей на Рено Меган 2 в блоке моторного отсека.

Для этого вам потребуется:

• ключи TORX T40, T30;
• ключ обычный на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они находятся под крышкой блока в салоне.

Для прямого доступа к плавким вставкам необходимо снять с машины ряд предметов.

Например на Меган с кузовом универсал нужно выполнить так:

1. Отключить клеммы от аккумулятора и снять его с машины.
2. За аккумулятором блок контроллера с проводами. Сверху они фиксируются пластиковым кожухом, который необходимо снять.
3. Снимите аккумуляторную пластиковую платформу, закрепленную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Снимите один болт с корпуса контроллера.
5. Отсоедините контактные площадки на контроллере.Для их снятия необходимо утопить палец с фиксатором и потянуть поворотный рычаг вверх.
6. Отключите жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Извлеките аккумулятор.
8. Под ним будет видна крышка блока предохранителей, закрепленная двумя винтами Т30. Их нужно открутить и снять крышку.
9. Под ним два разъема проводки. Для снятия дальнего нужно снять фиксатор вверх и вытащить колодку с проводами влево.Разъем второго слота имеет в своей конструкции фиксатор, на который нужно нажать и вывести блок из зацепления.
10. Отсоедините первый блок, для этого необходимо поставить и потянуть за замок, расположенный сбоку.
11. Снимите ответную часть кнопки второго разъема с корпуса блока и отверните болт ее крепления.
12. Затем необходимо нажать на отвертку, чтобы отжать защелку корпуса и снять блок. В этом случае может потребоваться снятие корпуса воздушного фильтра.Блок лучше перетащить из ближнего угла и немного прижать пластиковый кожух вокруг монтажного узла. Эта процедура достаточно длительна и требует аккуратного исполнения.
13. Снятая деталь — это сам блок с притапливаемой к нему коробкой, которая служит для плотной фиксации. Вам нужно отжать защелки, расположенные по бокам, и снять эту коробку.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого возможна замена вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме того, при необходимости необходимо заменить вкладыши в малом блоке высоконагруженных цепей. Этот узел виден в нижней части корпуса, который не демонтируется с автомобиля.

Весь процесс замены предохранителя на Рено Меган 2 подробно изложен в видеоролике, предоставленном каналом Canal Channel China.

При замене предохранителей необходимо учитывать, что на Меганах первого и второго поколения деталь просто вытаскивается вверх обычными клещами.На мегане третьего поколения он сначала сдвигается в сторону и только потом снимается.

При поиске неисправного предохранителя на Меган 3 необходимо внимательно изучить схему. Например, каждый тормозной сигнал питается от отдельной цепи и имеет отдельный предохранитель в блоке салона.

Доступ к электрооборудованию на таких машинах организован просто.

Для того, чтобы разобрать блок нужно:

1. Выбить четыре защелки по углам.
2. Демонтируйте два красных замка.
3. Снимите разъем проводки.
4. Снимите блок на себя и замените необходимые детали.

Как заменить блок?

Блоки могут потребовать замены при прогорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей несоответствующего номинала. Замена блока в моторном отсеке производится по схеме, аналогичной замене предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом.Важно проверить соответствие номинальных вставок требованиям электросхемы к предохранителям автомобиля. Замена блока на Меган 3 намного сложнее, так как автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии автомобиля лучше доверить профессионалам.

Вся электронная система в автомобиле защищена предохранителями, благодаря им все оборудование надежно защищено от электропроводки и различных перегрузок.Часто бывает такое, что одна из систем перестает работать, причиной этого обычно является выход из строя одного из предохранителей, и его нужно менять.

Если рассматривать Блок предохранителей Рено Меган 2, то он находится в двух местах, одно в салоне автомобиля со стороны водителя, второе на открытом пространстве.

Салонный блок

Для доступа к элементам, которые находятся в салоне, достаточно отсоединить все защелки и снять пластиковую крышку.

Понять, где какое устройство находится со схемой. Чаще всего предохранители, которые отвечают за:

• Система отопления
• Кондиционер
• Плита
• Магниттор
• Сигарета

За первые три устройства отвечают защитные детали с маркировкой 30, а саму деталь с номером SP3 спутать с другой будет сложно.

Защитный элемент отвечает за большинство устройств, имеет номер BCP3, а его ячейка под No.25. Рядом с ним находится реле, отвечающее за все электрооборудование в салоне, имеет обозначения ВР77 с ячейкой 20. Элемент отвечает за стеклоподъемники, омыватель фар, штатную магнитолу, имеет значения СП2 с ячейкой под номером 10.

Блок под капот

Расположенные Рено Меган 2 Предохранители под капотом отвечают за:

• Электронные системы
• Внешнее освещение
• Электрическое оборудование двигателя

Блок под капотом с правой стороны.Понять какой элемент за что отвечает можно также с помощью схемы.

• Гасзонасос, № 5, желтый. Если двигатель заводится, а потом его сразу это беспокоит, и стартер при этом работает нормально, то, скорее всего, проблема со штатным бензонасосом.
• Стартер, №30, сам артикул белого цвета
• Освещение, деталь 10а, ячейка №1-4. Если перестали работать габаритные огни, или ближний свет фар, то следует первым делом проверить, в каком состоянии находятся эти плавкие элементы, а в случае перегорания можно их поменять в кратчайшие сроки.

Подводя итоги можно сделать вывод, что понять какой элемент где находится из за чего отвечает, поможет схема предохранителей Рено Меган. Благодаря ей можно без проблем произвести все ремонтные работы своими силами.

Renault Megane 2. Поколения выпускались в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами Хэтчбек, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.В некоторых странах универсалы Megane 2 продавались под другим названием — Megane Grand Tour. Мы покажем где находятся блоки с предохранителями и реле в Рено Меган 2 поколения и так видео пример как до них добраться. Также фото блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Под капотом Рено Меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться смотрите в этом видео.

Плавкие вставки на батарею

Этот блок расположен на плюсовой клемме аккумуляторной батареи.

1. 30А — электронный блок управления в салоне
2. 350 А — автомобиль с бензиновым двигателем, 400 А — автомобиль с дизельным двигателем — блок коммутации моторного отсека
3. 30А — блок коммутации моторного отсека

Блок переключения

Фото — Схема

Описание

1	Лампа габаритного огня 7,5А Левая блок-фара, прикуриватель, выключатель ЦЗ и сигнализации, регулятор-регулятор фар, блок управления отопителем (кондиционером) и вентиляцией
2	10a Фара дальнего света, левая блок-фара
3	10a Лампа дальнего света правой блок-фары
4	10a Ближний свет Правый блок-фары, передний и задний датчики высоты кузова, регулятор корректора фар, электродвигатель корректора правой блок-фары
5	10a Ближний свет Левая блок-фара, корректор электродвигателя Левая блок-фара
6	20А лампа противотуманных фар
7	7,5A Ближний свет Блок-фары ближнего света, правильные размеры, индикатор положения селектора автоматической коробки передач, блок управления из стекловолокна, все двери
8	15а Электромеханизм отключения противоугонного устройства рулевой колонки
9	5A Модуль подушки безопасности водителя, электроусилитель рулевого управления
10	7,5A Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5А электромеханизм противоугонной рулевой колонки
12	5А Автоматическая коробка передач
13	10a Система управления питанием на сжиженном газе
14	10a лампы заднего хода
15	20А реле электромагнитного клапана системы питания сжиженного газа
16	10a электромагнитная муфта компрессора кондиционера
17	10А резерв
18	40a Электрооборудование системы охлаждения двигателя6
19	25a Блок управления АБС
20	30A Обогрев стекла задней двери
21	25а реле стартера
22	25a Электродвигатель стеклоочистителя
23	25а резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

Блок в Салон Рено Меган 2

Находится в левом нижнем углу приборной панели. На обратной стороне защитной крышки будет актуальная информация с расшифровкой схемы.

Схема

Назначение

1	Резерв
2	Резерв
3	Резерв
4	3а электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20А Обогрев сидений водителя и переднего пассажира
6	20а электричество все двери
7	15а прикуриватель
8	7,5A Наружные зеркала с подогревом
9	10а блок управления АБС
10	15a Головная аудиосистема, бортовой компьютер, блок управления фарами, потолочный электродвигатель, оконное и верхнее дверное стекло (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления отоплением (кондиционер) и вентиляцией салона, блок управления охранной сигнализацией
11	15а стоп-сигнал
12	Резерв
13	25a Электродвигатель стеклоподъемника двери водителя
14	25a Электродвигатель стеклоподъемника передней пассажирской двери
15	20a Комбинация приборов, электропривод наружных зеркал
16	Звуковой сигнал 15А, диагностический разъем, электродвигатель стеклоочистителя
17	15a Электродвигатель очистителя ленты
18	20A Блок управления электрооборудованием салона, дополнительное оборудование реле
19	30А Электродвигатель системы отопления (кондиционер) и вентиляции салона
20	40а электродвигатели стеклоподъемников задних дверей
21	20a 40a Салон Люк Электродвигатель, Моторизация Крыши
Р1	Реле электродвигателей стеклоподъемников всех дверей
Р2.	Реле дополнительного оборудования

Прикуриватель реагирует на предохранитель №7 на 15а.

Меган 2.
Спрашивает : Жуков Виктор.
Суть вопроса : Где находится реле стартера на Рено Меган 2?

Здравствуйте, подскажите где находится реле стартера на рено меган 2, сеть на нем так как при повороте ключа слышен какой то щелчок и ничего не происходит, и машина не заводится, подскажите пожалуйста как быть что проверить?!

На что обратить внимание перед заменой реле стартера?

Следующие две вкладки изменяют содержимое ниже.

Владею автомобилем Рено Меган 2, до этого были Ситроен и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы всегда можете обратиться ко мне за консультацией.

На всех без исключения моделях марки Рено при наличии таких или подобных причин необходимо проверить работоспособность следующей цепи:

И только после того, как эти манипуляции ни к чему не привели, можно обратить внимание на само втягивающее реле.

Расположение втягивающего реле стартера

На Рено Меган 2 находится непосредственно на корпусе самого стартера. Его неисправность возникает в следующих случаях:

1. Выгорают контактные пластины, находящиеся внутри корпуса реле.
2. Сгорела обмотка реле.
3. Внутренние детали разрушены.

Для того, чтобы самостоятельно диагностировать его состояние при нахождении на автомобиле, только с помощью небольшого кусочка проводов, расположенного на задней части корпуса.Если реле работает — вы об этом сразу узнаете, если ничего не происходит, это значит, что оно нуждается в замене.

Сломанный втягивающий стартер

Оригинальный номер втягивающего реле стартера — 5

Производитель компании Valeo. и имеет цену в пределах 2000-2400 руб. Однако, как говорят многие мегановоды, у этой запчасти существуют аналоги, цена которых, в отличие от оригинала, меньше чем в три раза. К таким элементам относится втягивающее реле датской фирмы Gargo. С сочленением 235869 .

Внимание!

Перед покупкой новой запчасти попробуйте отнести неисправную деталь в специализированную мастерскую. А после того, как вы убедитесь, что ее нельзя починить, можно смело отправляться в магазин за новой деталью.

В автомобиле Рено Меган производители предусмотрели защиту электронного оборудования от перегрузок. Если одна из электронных систем вышла из строя, значит, перестал функционировать какой-то предохранитель, следовательно, его необходимо заменить на исправный.Эта статья расскажет, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители выполняют важную роль в электронной системе автомобиля — они размыкают электрощит в случаях, когда напряжение в нем резко возрастает. То есть части монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если в электрочашках произошло короткое замыкание, предохранитель принимает удар на себя и выходит из строя.В большинстве случаев электрооборудование, на функционирование которого ответил сгоревший предохранитель, остается невредимым. Заменить элемент на Рено Меган 3 и других моделях Рено намного дешевле, чем покупать новые стеклоподъемники, прикуриватель и другое электрооборудование.
Салонный монтажный блок

В данной модели автомобиля Рено предусмотрено два монтажных блока. Один из них расположен в кабине слева от водителя. Чтобы получить к нему доступ, нужно отсоединить и снять защитную крышку, которая фиксируется на защелках.

Имея доступ к салонному блоку предохранителей на Меган 2 и вооружившись электрической схемой, необходимо визуально найти перегоревший датчик и заменить его на новый. Определить сгоревший предохранитель не составит труда — достаточно посмотреть на него на просвет и будет видна целая перемычка или мешает. Чаще всего режет тот элемент, который отвечает за систему отопления и кондиционирования. Имеет маркировку SP3. В первую очередь предохранители 25-го элемента салонных блоков Меган 2 с маркировкой ВСР3, 20-го элемента под маркировкой ВР77 и 10-го с надписью СП2.Рядом с ними находятся реле, отвечающие за работоспособность фар головного света, стеклоподъемников и штатного механизма головы.

Блок предохранителей в моторном отсеке

Второй блок предохранителей на Рено Меган 2 расположен под капотом и содержит все детали, отвечающие за работу электроники и систем освещения, а также электрооборудования мотора. Монтажный узел находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитком, закрепленным на защелке.На обратной стороне щитка электрорубка, которая поможет выявить перегоревший элемент. Выглядит она так:

Описание электроблока монтажного узла, расположенного в моторном отсеке:

Обозначение	Что за часть
	Погружные нагреватели
	Подогрев
	Погружные нагреватели
	Электровентиан
	Подогреватель топлива
	Электрический блок защиты вентилятора
	Подогреватель топлива
	Фонари заднего прохода

Салонный блок предохранителей

Это устройство расположено слева на торпеде.Электрошка Черного ящика на Рено Меган второго поколения выглядит так:

Описание сети салонного блока:

Элемент маркировки	За что отвечает
	Для вентилятора отопителя
	Контролирует работу задних стеклоподъемников
	Обеспечивает функционирование крышки люка
	Управляет работой системы ABS
	Рабочая аудиосистема, фары и стёкла, аварийные стёкла, электрообогрев задних сидений, прикуриватель
	Управляет сигналами остановки
	Для передних окон
	Для функционирования приборной панели, зеркал заднего вида
	Контролирует работу Класона
	Обеспечивает работу дворников на задних стеклах
	Для климат-контроля
	Регулирует изменение температуры в салоне
	Для электрообогрева передних сидений
	Контролирует работу центрального замка
	Электрообогрев зеркал заднего вида Venia
	Управление стеклоподъемниками

Алгоритм замены под капотом одинаков для моделей Рено Меган второго и третьего поколения.Он состоит из следующих шагов:

• открыть капот и отключить аккумулятор;
• откручиваем крепления, которыми фиксируется аккумулятор, вытаскиваем его;
• ключ на 10 откручиваем гайку и снимаем хомут с проводами;
• открутить скобы, фиксирующие монтажный блок, и снять устройство;
• вставьте новый блок и выполните обратное действие.

Важно! Замена устройства осуществляется только при отключенном аккумуляторе, в противном случае блок снимает негативные последствия для автомобиля.

Более подробно процесс описан в Видео:

Рено Меган 2 заливает блок предохранителей. Расположение и схема предохранителей на Рено Меган. Что такое предохранители и зачем они нужны

Блок защиты и коммутации

Расположение
Блок расположен в распределительной коробке двигателя (в моторном отсеке).

Рис. 5. Обозначение предохранителей блока защиты и коммутации

Обозначение предохранителей блока защиты и коммутации показано на рис.5. Цепи, защищенные предохранителями
(в зависимости от уровня комплектации автомобиля), приведены в таблице 5.

Блок, расположенный в распределительной коробке двигателя (в моторном отсеке). Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлено в таблице 6.

Таблица 5 Цепи, защищенные предохранителями (в зависимости от уровня комплектации автомобиля)

Таблица 6 Назначение контактов и цепей (в зависимости от комплектации автомобиля)

Блок предохранителей и реле в салоне

Рис.1. Блок предохранителей и реле, расположенный в салоне автомобиля

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).
Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) указано в таблице 1.

Таблица 1

Рис. 7. Блок расположен в блоке коммутации в моторном отсеке под блоком защиты и коммутации

Блок расположен в распределительной коробке в моторном отсеке под блоком защиты и коммутации (1337) (рис.7).
Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлено в таблице 7.

Таблица 7 Назначение предохранителей (в зависимости от уровня комплектации автомобиля)

5125 Просмотров

Большинство электронных систем Рено Меган защищены предохранителями, это надежно защищает технику от перегрузок и позволяет во много раз продлить ее жизнь. Часто бывает так, что та или иная система перестает функционировать, а значит, вышел из строя один из предохранителей и его необходимо заменить.Как найти нужную деталь в Рено Меган второго поколения и поменять ее самостоятельно, читайте в этой статье.

Крышка салона

В рассматриваемой машине всего два блока. Расположение одного из них — в салоне, возле левой ноги водителя.

Чтобы добраться до него, нужно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Узнать, где находится нужный элемент, можно по схеме, это несложно.Мы дадим вам только основные цифры, которые вам часто приходится искать. Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает сотовый номер 30. При этом сама деталь будет иметь заводскую маркировку SP3, поэтому спутать ее с чем-то другим будет не так просто.

Кроме того, в салоне находится предохранительный элемент комбинации приборов с маркировкой BCP3 и номером ячейки 25. Рядом с ним находится важнейшее реле управления электрооборудованием салона.Благодаря маркировке ВР77 и строго определенной 20 ячейке, имея схему, найти реле будет достаточно легко. Кроме того, стоит обратить внимание на 10-ю ячейку и маркировку SP2. От исправности этого плавкого элемента будет зависеть работа штатной магнитолы, моторчика омывателя фар и стеклоподъемников всех дверей.

Моторный отсек

Второй блок находится внизу. В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и наружного освещения.

Расположение щита узнать довольно просто: для этого нужно открыть капот и обратить внимание на правый угол, где находится небольшой пластиковый щиток. Сняв крышку с защелок, нужно вооружиться аналогичной схемой и выяснить, где находится нужная ячейка.

Итак, поговорим об основных деталях, которые подвергаются наибольшим нагрузкам и чаще всего выходят из строя, остальные. В первую очередь следует обратить внимание на ячейку №30, которая находится возле предохранителя бензонасоса.Здесь установлена ​​деталь белого цвета, отвечающая за работу реле стартера.

Если автомобиль глохнет сразу после начала работы, а реле стартера исправно, велика вероятность выхода из строя штатного блока ТНВД. Предохранительный элемент, отвечающий за работу реле бензонасоса, находится в ячейке №5 и имеет желтый цвет.

Помимо топливного насоса, в моторном отсеке расположена группа плавких элементов наружного освещения.В частности, при выходе из строя габаритных огней необходимо снять вилочный плавкий элемент 10А. Кроме того, следует обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в фарах.

Вся электронная система в автомобиле защищена предохранителями, благодаря которым все оборудование надежно защищено от выхода из строя проводки и различных перегрузок. Часто бывает так, что одна из систем перестает работать, причина этого, как правило, в одном из предохранителей, выходящих из подставки, и его нужно менять.

Если рассматривать блок предохранителей Рено Меган 2, то он находится в двух местах, одно в салоне автомобиля со стороны водителя, второе в моторном отсеке.

Салонный блок

Чтобы получить доступ к элементам, которые находятся в салоне, достаточно отсоединить все защелки и снять пластиковую накладку.

Понять, где какое устройство находится, можно по схеме.Чаще всего выходят из строя предохранители, отвечающие за:

• Система отопления
• Кондиционер
• Плита
• Магнитола
• Прикуриватель

За первые три устройства отвечают защитные детали с маркировкой 30, и сама деталь с номером SP3, так что спутать с другой будет сложно.

Защитный элемент, отвечающий за большинство устройств, имеет номер BCP3, а его ячейка — номер 25.Возле него расположено реле, отвечающее за все электрооборудование в салоне, имеет обозначение ВР77 с ячейкой 20. Элемент, отвечающий за стеклоподъемники, омыватель фар, штатное головное устройство, имеет значения СП2 с ячейкой 10.

Блок под капот

Предохранители Рено Меган 2, расположенные под капотом, отвечают за:

• Электронные системы
• Внешнее освещение
• Электрооборудование двигателя

Этот блок расположен под капотом с правой стороны… Чтобы понять, какой элемент за что отвечает, можно также воспользоваться схемой.

• Бензонасос, №5, желтого цвета . Если двигатель заводится, а потом сразу глохнет, а стартер работает нормально, то скорее всего проблема со штатным бензонасосом.
• Стартер, №. 30, сама деталь белая
• Освещение, часть 10А, ячейка №1-4. Если перестали работать габаритные огни, либо ближний и дальний свет фар, то первым делом необходимо проверить состояние этих плавких элементов, а в случае их перегорания как можно быстрее заменить их.

Подводя итоги, можно сделать вывод, что схема предохранителей Рено Меган поможет понять, какой элемент где находится и за что отвечает. Благодаря ей можно все делать без проблем. ремонт своими силами.

В данной статье рассматриваются предохранители на Рено Меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 годов выпуска с бензиновыми (K4J, K4M, F4R) и дизельными (F4R) двигателями. Большинство электрических цепей в автомобиле защищены плавкими предохранителями.Мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне автомобиля и в моторном отсеке.

Где находится блок предохранителей.

Предохранители установлены в монтажном блоке в салоне. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер	Сила тока, А		Защищенная цепь
			Резерв
			Резерв
			Резерв
		АП1А	Двигатель вентилятора и датчик температуры в салоне, внутреннее зеркало заднего вида, датчики дождя и света
		БПР1	Обогрев сидений водителя и переднего пассажира
			Электрические замки для всех дверей
			Прикуриватель
		15РП	Наружные зеркала с подогревом
		СП15	Блок управления АБС
			Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, стекла лобового и багажника (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления отоплением (кондиционером) и вентиляцией салона, охранная сигнализация блок управления
		СП17	Стоп-сигнал
			Резерв
		ВР55	Электродвигатель стеклоподъемника двери водителя
		ВР70	Электродвигатель стеклоподъемника двери переднего пассажира
		ВСРЗ	Комбинация приборов, наружные зеркала с электроприводом
		БП32	Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя
		ВР25	Двигатель стеклоочистителя задней двери
		ВР77	Блок управления электрооборудованием салона, реле дополнительного оборудования
			Электродвигатель отопления (кондиционера) и вентиляции салона
		ВР87/ВР48	Электродвигатели стеклоподъемников задних дверей
	20, 40	ВР93	Электродвигатель люка, складная крыша с электроприводом
	—		Реле электродвигателей стеклоподъемников всех дверей
			Аксессуары для реле

Расположение блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора силового агрегата подвески; 4 — пробка маслозаливной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортировочная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — рукав подачи воздуха; одиннадцать — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтажного блока реле и предохранителей; четырнадцать — аккумуляторная батарея; 15 — рукав воздухозаборника; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воздуха в ресивере; 19 — Крышка бачка омывателя лобового стекла

Расположение предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Рено Меган 2.

Расшифровка предохранителей под капотом Рено Меган 2

Номер	Сила тока, А	Название предохранителя/реле Цвет предохранителя/реле		Защищенная цепь
		Коричневый		Лампа габаритного огня левая блок-фара, прикуриватель, выключатель центрального замка и сигнализации, корректора фар, блок управления отоплением (кондиционированием) и вентиляцией
		Красный		Лампа дальнего света блока левой фары
		Красный		Лампа дальнего света, правая фара
		Красный		Лампа ближнего света, правая фара, передний и задний датчики высоты кузова, регулятор корректора фар, электродвигатель правого корректора фар
		Красный		Лампа ближнего света блока левой фары, электродвигатель корректора блока левой фары
		Желтый		Противотуманные фары
		Коричневый		Лампа ближнего света, правая фара, правая сторона, указатель положения селектора АКПП, блок управления стеклоподъемниками всех дверей
		АРСВ Синий		Электромеханизм блокировки противоугонного устройства рулевой колонки
		AR44 Бежевый		Модуль подушки безопасности водителя, электроусилитель руля
		AR43 Коричневый		Индикатор положения рычага селектора, диагностический разъем
		AR15 Бежевый		Электромеханизм противоугонного устройства левой рулевой колонки
		AP4 Бежевый		Автоматическая коробка передач
		LGPLG Красный		Блок управления газом
		AR11 Красный		Фонари заднего хода
		BP42 Желтый		Реле электромагнитного клапана систем подачи сжиженного газа
		Внутренний Красный		Электромагнитная муфта компрессора кондиционера
		Красный		Резерв
		Внутренний Красный		Вентилятор охлаждения двигателя
		BP14 Белый		Блок управления АБС
		Внутренний Зеленый		Стекло задней двери с подогревом
		Внутренний Белый		Реле стартера
		Внутренний Белый		Электродвигатель стеклоочистителя
				Резерв

Как добраться до предохранителей и реле питания.

1. Открутить два винта крышки монтажного блока

3. Снять аккумулятор

4. Открутить и снять болт В крепления блока коммутации и отодвинуть блок А в сторону.

В автомобиле Рено Меган производители предусмотрели защиту электронного оборудования от перегрузок. Если одна из электронных систем вышла из строя, то какой-то предохранитель перестал работать, поэтому его необходимо заменить на исправный. Эта статья расскажет, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители выполняют важную роль в электронной системе автомобиля — они размыкают электрическую цепь в случаях, когда напряжение в ней резко возрастает. То есть части монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если короткое замыкание, то предохранитель срабатывает и выходит из строя. В большинстве случаев электрооборудование, за которое отвечал перегоревший предохранитель, остается целым. Замена элемента на Рено Меган 3 и других моделях Рено обходится намного дешевле, чем покупка новых омывателей лобового стекла, прикуривателя и другого электрооборудования.
Блок крепления салона

Данная модель автомобиля Renault имеет два блока крепления. Один из них находится в салоне слева от водителя. Чтобы получить к нему доступ, нужно отсоединить и снять защитную крышку, которая защелкивается на защелки.

Получив доступ к салонному блоку предохранителей на Меган 2 и вооружившись электрической схемой, необходимо визуально найти сгоревший датчик и заменить его на новый. Определить перегоревший предохранитель не составит труда — достаточно посмотреть на него в просвет и вы увидите на нем либо целую перемычку, либо перегоревшую.Чаще всего перегорает тот элемент, который отвечает за систему отопления и кондиционирования. Он имеет маркировку SP3. В первую очередь вышел из строя 25-й элемент салонного блока предохранителей Меган 2 с маркировкой BCP3, 20-й элемент с маркировкой BP77 и 10-й с надписью SP2. Рядом с ними находятся реле, отвечающие за работоспособность омывателя фар, стеклоподъемников и штатного механизма головы.

Блок предохранителей моторного отсека

Второй блок предохранителей на Рено Меган 2 расположен под капотом и содержит все детали, отвечающие за работу электроники и систем освещения, а также электрооборудования мотора.Монтажный блок расположен в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитком, фиксируемым защелкой. С обратной стороны щитка расположена электрическая цепь, которая поможет выявить сгоревший элемент. Выглядит это так:

Описание схемы подключения монтажного блока, расположенного в моторном отсеке:

Обозначение	За что отвечает деталь?
	Погружные нагреватели
	Предпусковой подогрев
	Погружные нагреватели
	Электрический вентилятор
	Подогреватель топлива
	Блок защиты электровентилятора
	Подогреватель топлива
	Фонари заднего хода

Блок предохранителей кабины

Это устройство расположено слева от торпеды.Схема подключения «черного ящика» на Рено Меган второго поколения выглядит так:

Описание схемы подключения салонного блока:

Маркировка элемента	За что отвечает
	Для вентилятора отопителя
	Управляет работой задних стеклоподъемников
	Обеспечивает работу крышки люка
	Контролирует работоспособность систем ABS
	Работа аудиосистемы, омывателей фар и стекол, аварийки, электрообогрева задних сидений, прикуривателя
	Контролирует стоп-сигналы
	Для передних окон
	Для функционирования приборной панели, зеркал заднего вида
	Управляет работой звукового сигнала
	Обеспечивает работу дворников на задних окнах
	Для работы климат-контроля
	Контролирует изменение температуры в салоне
	Для обогрева передних сидений
	Контролирует работу центрального замка
	Зеркала заднего вида с подогревом
	Управление стеклоподъемниками

Алгоритм замены под капотом одинаков для второго и третьего поколения моделей Рено Меган.Он состоит из следующих этапов:

• открыть капот и отключить аккумулятор;
• откручиваем крепления, крепящие аккумулятор, вытаскиваем его;
• гаечным ключом на 10 дюймов открутить гайку и снять хомут с проводами;
• открутить скобы крепления монтажного блока и снять устройство;
• вставьте новый блок и сделайте наоборот.

Важно! Замена устройства осуществляется только при отключенном аккумуляторе, иначе снятие блока вызовет Негативные последствия для авто.

Более подробно процесс описан в видео:

.
