Как проверить реле бензонасоса ВАЗ 2110

Ваз 2110 электробензонасос и его снятие.

ВАЗ-2109 (инжектор) — ВАЗ-передний привод.

Фишка бензонасоса Ваз 2113,14,15.

БЕНЗОНАСОС НЕ КАЧАЕТ. бензонасос не качает.

#517478. Как боротся с перегревом бензонасоса.

Схема реле бензонасоса ваз 2110.

бензонасос (топливный насос) ВАЗ 2114 2115.

При повороте ключа бензонасос.

и снимаем бензонасос с направляющих.

Реле бензонасоса.

Схема стеклоочистителя ВАЗ 2110.

Снял, проверил — работает как нужно.

Причина отказа бензонасоса на ВАЗ-2110.

Реле торпеды #34.

ВАЗ-21114 и ВАЗ-21124 с распределенным впрыском топлива под нормы токсичнос. ..

не работает бензонасос на 2110 как проверить подается ли напряжение на него…

Ваз 2110 электросхема бензонасоса.

Реле вентилятора ваз.

Демонтаж стартера и связь с реле.

Либо плохая масса бензонасоса под ручником, либо сдыхает реле БН, либо серы…

Никак ни заводится ваз 2109i.

7.2.18. Снятие контроллера, реле и предохранителей.

Не работает бензонасос на 2110 инжектор, ни с того ни с сего (Чебоксары) .

Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110.

Что делать, если бензонасос ВАЗ 2110 не работает. Не работает бензонасос ВАЗ 2110. Поиск и устранение неисправностей.

На любом легковом авто с бензиновым мотором бензонасос предназначен для подачи горючего под давлением из бензобака в дозирующее устройство — зависимо от модификации двигателя на автомобилях ВАЗ топливная система бывает инжекторной либо карбюраторной.

Где находится бензонасос на ВАЗ 2110

На ВАЗ 2110 бензонасос может быть электрическим либо механическим. Его вид зависит от типа топливной системы, которая установлена на двигателе. БН (бензонасос) на карбюраторном двигателе «десятки» находится сзади клапанной крышки, возле прерывателя-распределителя, а на автомобилях с инжекторным мотором он расположен в топливном баке. Если бензонасос начинает давать сбой, ДВС не развивает обороты и не тянет, а порой силовой агрегат и вовсе не запускается.

Схема бензонасоса ВАЗ 2110

Устройство электробензонасоса 2110 довольно простое — узел являет собой электромотор, на который поступает питание 12 В. Бензонасос устанавливается в корпусе, а на его входе монтируется сеточка, то есть фильтр грубой очистки. Благодаря фильтрующему элементу частицы грязи не проникают в корпус насоса, что предохраняет устройство от засорения.

В электрическую схему БН ВАЗ входят такие элементы:

Блок управления мотором.
Ключ зажигания.
Электропроводка.
Реле.
Предохранитель.

На ВАЗ 2110, которые выпускались до 2000 года, устанавливались механические бензонасосы.

Состоит такой БН из следующих частей:

Металлического корпуса.
Возвратной пружины.
Верхней крышки.
Двух клапанов.
Толкателя с диафрагмой.

Закачка топлива из бензобака выполняется благодаря колебаниям диафрагмы, открытию и закрытию клапанов. Диафрагма с толкателем приводится в движение от эксцентрика распредвала, на нижнем корпусе бензонасоса присутствует рычаг ручной подкачки топлива.

Питание бензонасоса ВАЗ 2110

Во время поворота ключа зажигания на клеммы бензонасоса через реле подается питание, и БН начинает качать топливо. Когда входная магистраль топливопровода заполнится бензином, ЭБУ через реле подает команду отключить напряжение — топливная система полностью готова к запуску ДВС, остается лишь прокрутить стартером двигатель.

ВАЗ 2110 не качает бензонасос, причины

Сначала рассмотрим неисправности механического БН. Все элементы автомобильного ДВС подвержены старению и износу, точно также под влиянием времени вырабатывается ресурс у механического бензонасоса.

К основным неисправностям механического устройства относятся:

Поломки клапанов.
Растрескивание диафрагмы.
Коробление корпусов.

При пропускании диафрагмой воздуха бензонасос может перестать закачивать топливо в карбюратор, также через рваную мембрану бензин попадает в картер, где смешивается с двигательным маслом. При попадании топлива в масло расход топлива резко повышается, а сам мотор начинает плохо запускаться, особенно, если он прогрет. Проверить наличие топлива в картере довольно просто — если поджечь зажигалкой масляный щуп, произойдет возгорание. Кроме того, из масляного картера будет пахнуть топливом.

Частым дефектом, возникающим в механических бензонасосах, является коробление поверхности в точке крепления БН к корпусу вспомогательных устройств. При деформации поверхности моторное масло начинает подтекать в стыке между плоскостями.

Теперь что касается электробензонасоса.

Если он перестал функционировать, причин возникшей поломки может быть несколько:

Сгорел моторчик бензонасоса.
Перестало работать реле.
Сгорел предохранитель.
Повреждена электропроводка.
Выход из строя блока управления мотором.

Как проверить бензонасос ВАЗ 2110

Когда водитель на автомобиле с инжекторным ДВС включает зажигание, электромоторчик начинает функционировать — при этом слышно специфическое жужжание. Если же не отмечается никаких звуков, значит бензонасос не качает топливо.

Еще одна характерная поломка электробензонасоса — закачка топлива выполняется, однако функционирование сопровождается сильным шумом. Если бензонасос шумит — это явный признак того, что данное устройство не «проживет» долго, и скоро выйдет из строя.

Где находятся реле и предохранитель бензонасоса

В любой электросхеме реле предназначено для размыкания и замыкания цепи, его основной ролью является защита элементов электрической схемы от высокого пускового тока. Во время запуска двигателя ток, который нужен для прокручивания стартера, составляет 80-300 Ампер, и если не будет установлено реле, может пострадать любой компонент электросхемы.

На «десятках» реле бензонасоса стандартное, в пластмассовом корпусе расположена электромагнитная катушка и сердечник, при подаче напряжения благодаря электромагнитному полю происходит замыкание контактов. На ВАЗ 2110 реле четырехконтактное и рассчитано на ток в 30 Ампер.

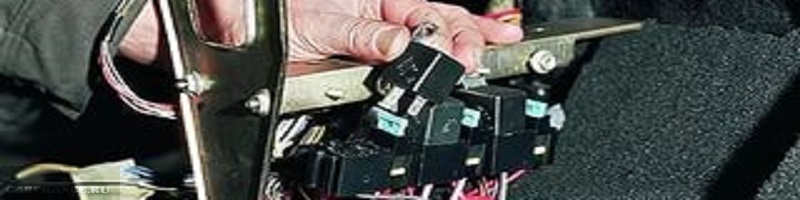

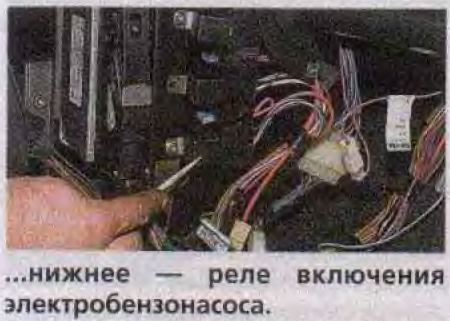

Реле бензонасоса на «десятке» (инжектор) расположено в салоне авто, под приборной панелью, возле центральной консоли. После демонтажа защитного пластмассового кожуха, из трех расположенных здесь элементов, реле, которое отвечает за работу бензонасоса, будет находится по центру (на рис. под номером 5). Предохранитель бензонасоса находится слева от реле.

Как заменить предохранитель бензонасоса

Для замены предохранителя бензонасоса открутите два винта защитного кожуха и демонтируйте его. Далее выньте предохранитель и проверьте его состояние, а заодно и целостность контактов, в которых расположен предохранитель. Если он перегорел, установите на его место новый. Довольно часто бывает так, что предохранитель перегорает сразу же после замены. Основные причины такого явления:

Замыкание в электропроводке.
«Коротит» сам бензонасос.

Как проверить и заменить реле бензонасоса

Если электробензонасос во время включения зажигания не подает признаков жизни, это совсем не означает, что он сгорел. Причиной поломки также может быть «релюшка». Наиболее простой метод проверки реле бензонасоса на слух — во время включения зажигания оно должно щелкать. Если же щелчка не слышно, значит, вероятнее всего, реле неисправно.

Однако все не так просто — поломка может быть «хитрой», к примеру, машина не запускается с первого раза. Причиной поломки могут быть подгоревшие контакты реле.

В таком случае проверить работоспособность насоса очень просто:

Снимите защитный кожух, который скрывает колодку с предохранителями и реле.
Открутите крепления колодки и выньте ее, она останется держаться на проводах.
Выдерните реле из колодки и поставьте перемычку между 2-мя противоположными контактами, так, мы подадим питание напрямую на бензонасос.
Если электромотор бензонасоса при таком соединении начинает шуметь, значит, скорее всего, сам бензонасос рабочий, и неисправность кроется в реле. В таком случае замените реле.

Фильтры грубой и тонкой очистки топлива: где находятся когда и как менять

Российский бензин не всегда соответствует требованиям качества, поэтому со временем по причине плохого топлива в топливном баке скапливается осадок. Грязь также забивает сетку электробензонасоса, в результате скопившейся грязи горючее не полностью попадает в топливопровод, и в функционировании двигателя появляются перебои. Для устранения неисправности нужно заменить либо очистить фильтр грубой очистки. Однако чтоб добраться до сеточки, необходимо снимать бензонасос.

Перед разборкой в топливной системе нужно снизить давление, в противном случае во время отворачивания штуцеров топливопровода топливо может залить весь салон транспортного средства. Для стравливания давления выньте предохранитель бензонасоса, запустите двигатель и подождите, пока он заглохнет. Замена сетки бензонасоса на «десятке» (инжектор) выполняется таким образом:

Выключите зажигание.
В салоне на заднем сиденье найдите петли и потяните за них, чтобы откинуть вперед нижние сидения (правое и левое).
Под сидением на днище расположен люк, крепится он на двух саморезах.
Открутите шурупы и демонтируйте люк.
Разъедините штекер с проводами, с помощью которых на электробензонасос подается питание, для чего отогните фиксатор и отдерните части разъема друг от друга.
Открутите штуцеры топливных трубок — главной подачи и «обратки» (ключом на 17 мм).
Открутите гайки прижимной пластины бензонасоса, здесь 8 креплений (ключом на 7 мм).
Поскольку гайки мелкие, лучше сложить их в какую-то банку, иначе можете потерять их. Снимите пластину и выньте из топливного бака насос в сборе. Насос нужно снимать вместе с уплотнительным кольцом, поднимайте насос аккуратно, во избежание повреждения датчика уровня топлива. Во время извлечения корпуса нужно наклонить бензонасос, чтобы он вышел из бака.
Снимите с бензонасоса сетку и установите новую деталь.
Установите бензонасос на место.

Нет питания на бензонасосе 2110, как проверить и устранить

Проводка выходит на БН в количестве трех проводов: показатель уровня топлива, отрицательный и положительный. Причиной того, что бензонасос не качает, может быть элементарное отсутствие питания. Для проверки питания на бензонасос необходимо взять лампу на 12 Вольт и прикрепить ее провода на отрицательный и положительный контакты на внешнем разъеме БН. Когда вы повернете ключ зажигания, контрольная лампочка должна загореться. Если этого не произошло, то проблема заключается во внешних цепях. Для этого поочередно подключите отрицательный и положительный контакты, демонтированные с разъема БН, к массе топливного насоса, а затем к реле.

Если отрицательный контакт находится на массе, зажигание включено и лампа моргнула, значит контакт нерабочий, лампа не моргнула, значит нерабочий положительный контакт. Если контакт на реле, и лампа зажглась, значит проводка повреждена на участке от БН к реле.

Сгорел моторчик бензонасоса, как проверить и заменить

Еще одной причиной выхода бензонасоса из строя может быть поломка моторчика — ключевого элемента, гоняющего топливо. Его работоспособность проверяется той же лампочкой: прикрепите ее провода к любой клемме моторчика и прокрутите зажигание. Если лампочка моргнула, моторчик можно выкидывать.

Советы профи

Рекомендуем посмотреть следующее видео:

Распиновка бензонасоса ваз 2110

Электросхема бензонасоса в инжекторном ВАЗ 2110

Топливный насос

На чтение 3 мин.

электросхема бензонасоса ваз 2110 инжектор, ее устройство, принцип работы, а также способы проверки основных неисправностей в электро цепи бензонасоса.

Автомобиль Ваз 2110 с системой инжектор даже через несколько лет после того как модель сняли с производства по-прежнему весьма популярен среди автолюбителей. Главные причины этого — простота обслуживания и надежность машины. Однако есть и негативные моменты у ВАЗ 2110 с системой инжектор очень часто бывают проблемы с электроникой. Электросхема достаточно сложна для русского автомобиля и насчитывает 75 элементов.

Однако самое слабое место топливный насос.

Его электросхема выглядит следующим образом:

Основным является реле бензонасоса, там установлены все необходимые предохранители.
Далее, электросхема расходится от одного из предохранителей к колодке диагностики и самому устройству.
От следующего к главному реле и форсункам.
Далее, электросхема идет к электронному блоку управления.
Также электросхема топливного насоса идет к аккумулятору.

Таким образом, получается, что у ВАЗ 2110 с инжектор, насос имеет в своем составе 4 электродетали. В случае сбоев связанных с работой насоса их и следует проверять первыми.

Принцип работы

Дабы вам было проще разобраться в электрической схеме 2110 с системой инжектор, рассмотрим его устройство и сам принцип работы.

Итак, в процессе принимают участие:

Электронный блок управления.
Реле включения топливного агрегата.
Предохранители, которые защищают электрическую цепь устройства от перегрузок.

Электросхема ВАЗ 2110

На практике топливный агрегат начинает работу в момент поворота ключа зажигается на один оборот. Прежде чем завести двигатель прислушайтесь – в этот момент можно услышать, как устройство начинает работать и накачивает бензин.

Неисправности в электросхеме

Теперь, когда вы знаете устройство агрегата, давайте разберемся, что делать в случае его неисправностей. Итак, если он не подает признаков жизни – проблема, скорее всего, в перегоревших электродеталях.

Искать их нужно не в электрическом блоке, а непосредственно в салоне Ваз 2110 с системой инжектор. Процесс выглядит следующим образом:

Первым делом найдите предохранители. Они располагаются около передней консоли с правой пассажирской стороны. Там необходимо отыскать пластиковый щиток и демонтировать его. (Крепится деталь на трех саморезах).
Там вы обнаружите три предохранителя и столько же реле.
Реле, расположенное, по центру питает топливный. Слева от него располагается тот, который защищает форсунки. Его необходимо вынуть и проверить на работоспособность. Если, деталь окислилась зачистите контакты. Если видимых повреждение нет, возможно, предохранитель перегорел и его придется заменить.

Если же не помогают вышеперечисленные методы, более активно вмешиваться в электрическую систему ВАЗ 2110 с системой инжектор не стоит. По незнанию можно только навредить автомобилю.

Топливный агрегат перестанет работать и тогда потребуется более дорогостоящий ремонт. Поэтому процесс лучше доверить профессионалам.

Замолчал бензонасос или очередной нежданьчик. — Лада 2110, 1.5 л., 2003 года на DRIVE2

Моя машина подкинула мне очередной нежданьчик. Собрался с утра ехать на работу, поворачиваю ключ и понимаю, что что-то не так. Кручу стартер, а тачка не заводиться. Ещё раз поворачиваю ключ и не слышу звука бензонасоса, так и есть, насос не качает. Снимаю правую крышку центральной консоли, проверяю предохранитель, он в порядке.
Думаю, может реле бензонасоса, подкинул заведомо рабочую релешку, благо была под рукой –тишина.
Разобрал задний диван, открутил крышку и снял клемму бензонасоса.

К клемме идёт 4 провода. Зачем нужны три из них я сообразил сразу, чёрный с белой полоской – земля, крепится к болту крепления ручника. Синий с красной полоской, судя по всему сигнал от датчика уровня топлива. Красный провод +12в, как я сначала подумал питание бензонасоса, но покурив форумы я выяснил, что за питание бензонасоса отвечает серый провод, у меня на нем был ноль, а красный, скорее всего, служит для питания поплавка датчика уровня топлива.

На форумах пишут, что на десятках типовым дефектом является перетирание провода питания бензонасоса, он там стелется прямо по металлу кузова.

Ещё советовали проверить затяжку провода мысы, но как оказалось не мой случай.

Так как для того чтобы проверить провод, пришлось бы снимать ковролин, а для этого надо разобрать центральную консоль, и снять кресла, я решил пока этого не делать и поискать проблему с другой стороны.

Снял левую крышку с центральной консоли и вижу, что из жгута выходит серый провод и идёт на знакомую мне релешку. И тут я вспоминаю, что с ней у меня уже были проблемы, про которые я уже благополучно забыл. Года три назад, сразу после покупки машины это реле выделывалось похожим образом.

Судя по всему, это реле управляется сигнализацией. Достал его, почистил окисленные контакты и тачка завелась.
Итог, два часа секса из-за такой мелочи. Теперь я точно не забуду про существование этой релешки.

Лада 2109 16V WHITE NINE › Бортжурнал › 16 кл. Часть 10. Подключение проводки. Распиновка приборки.

Самая нудная процедура в подключение инжектора это провода и схемы) Я вообще путался и если в чём то разбирался то скорее записывал на листочек)) Хочу сразу выразить огромное спасибо хорошему знакомому, который щёлкает схемы и подключение только так) Спасибо тебе Серёга Htutgart)) Вообщем расскажу кратко а то муторно это всё вспоминать) Вот общая схема подкючения косы мозов к приборке, замку и вентилятору.

Буду опираться на эту схему.
Подключение Бензонасоса: Если собираетесь ставить погружной бензонасос то нужно подключать как по схеме колодка 12 2 провода: — Розовый это уровень топлива в баке, — Серый это + от мозгов через реле. Я подключал внешний бензонасос WEBER т.е брал всего один провод с колодки 12 это Серый +(плюс) и — минус от акума брал.
Розовый же провод остался болтаться у меня так как уровень в баке остался по карбюраторной схеме к приборке.
Подключение вентилятор Изначально хотел оставить вентилятор, датчик ОЖ работать по старой карбюраторной схеме но разобравшись в проводке сделал как положено от мозгов.
С вентилятором не всё так просто, так как на Январь 7.2 он включаеться не + плюсом а — минусом. Смотрим колодку 30 на выше указаной схемеме. В 30 колодке БЕЛО-ЧЁРНЫЙ провод это 1-контакт в колодке, буду писать так дальше — 30(1-БЧ) так быстрее. так вот это и есть провод вкл вентилятора мозгами.

прокидываем провод к вентилятору там цепляем на ЧЁРНЫЙ провод вентилятора остаёться Синий провод вентилятора это + по старой схеме и он идёт через реле коробки предохранителя. моя ошибка была в том что я оставил синий провод на месте не тронув и прокинул только минус с мозгов. Дело в том что схема не будет работать когда у вас и минус через реле и плюч через реле))) так что цепляем +(синий) на акум через предохранитель, я пока что кинул на прямую ещё без предохранителя. Вообщем вентиль должен работать у меня пока небыло возможности проверить так как на улице холодно да и нафиг вентилятор пока ненужен)
Подключение замка зажигания
Здесь оказалось ещё всё проще чем я думал) вот схемка НО! эта схема подключение к приборке 2110 VDO я же подключал к родной приборке высокой панели. смотрим на схемку коса 30(3-ГЧ) —-> к замку (6-ГЧ)

ЗАМОК 2109

Так же если у вас замок 2110 то на замке это 40(15-ГП) как указано на самой первой картинке этого блога. Суть в том что при повороте ключа вкл мозги и вкл реле бензонасоса.

Подключение приборки высокой панели 2109
Схема приборки

приборка 2109

нам нужны белая и красная колодка схемы приборки, смотрим колодку 30 косы и обозначение разъёмов красной и белой колодки

слева приборка VDO справа приборка 2109 высокой панели

если вы собираетесь ставить приборку VDO то цепляйте как по этой схеме Я тоже думал что прийдёться потратиться на приборку и разочаровался так как начитавшись что якобы у меня тахометр работать небудет, но хорошо что есть на этом свете добрые и умные люди которые помогли разобраться со схемой) Итак цепляем к приборке родной 2109 Поехали!
ДЖЕКИ ЧАН
это то что в дальнейшем будет выносить вам мозг, без него никак)
так CHECK 30(7-ЧП) ——>к прибоке КРАСНАЯ колодка (9)
ТЕМПЕРАТУРА ОЖ 30(8-ЗБ)——>к прибоке БЕЛАЯ колодка (13)
АВАРИЙНОЕ ДАВЛЕНИЕ МАСЛА 30(13-СГ)——>к прибоке КРАСНАЯ колодка (12)
ТАХОМЕТР 30(9-КП)——->к прибоке КРАСНАЯ колодка (5)

Какие то непонятные +12 и уровень топлива в баке я не делал и спидометр у меня от тросика работает как и раньше но стоит датчик который подаёт инфу на мозги.

так что остальное легко по схемам реализуйте сами)
вот и всё подключение проводки, старался разжевать как мог так что если понравилось тычем пальчик)))

Схемы 2110, 2111, 2112 — DRIVE2

У первых 2110 есть незначительные изменения. Например предохранители задних туманок и центрального замка могут быть не в монтажном блоке, а рядом с ним. Таких схем я не нашёл.

ВАЗ-2110 выпускалась на АвтоВАЗе с 1995 по 2007 год, На Украине с 2007 по 2014 год.
ВАЗ-2111 выпускалась на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год.
ВАЗ-2112 выпускалась на АвтоВАЗе с 1999 по 2008 год (2002-2009 выпускалась купе 21123).

Про монтажный блок тут www.drive2.ru/b/1728977/
Про приборы тут www.drive2.ru/b/1142904/

Схемы автомобилей с панелью приборов 2112
www.drive2.ru/b/937838/
Заменены несколько жгутов, остальное как и на обычных панелях.

Схема карбюраторных 2110
content-10.foto.my.mail.r…hofer2107/3817/b-4355.jpg
Кнопка зптф с фиксацией. Получается схема машин примерно до 2000 годы выпуска.

Схема 21102 с инжектором Январь-4
content-28.foto.my.mail.r…hofer2107/3817/b-4352.jpg
То же самое инжекторное.

Схема 21102 с инжектором Январь-5.1
content-18.foto.my.mail.r…hofer2107/3817/b-4353.jpg
То же самое 16-ти клапанное.
_____________________________________________________________________________________________
Отдельные схемы 2110, 11, 12 выпуска примерно после 2000 года.

-Схема жгута переднего
content-10.foto.my.mail.r…hofer2107/3817/b-4350.jpg
Соединяется только с жгутом панели приборов.

-Схема жгута панели приборов
content-10.foto.my.mail.r…hofer2107/3817/b-4354.jpg
Кнопка зптф без фиксации. Разъём инжектора 14-ти контактный.

-Схема жгутов коробки воздухопритока и отопителя
content-3.foto.my.mail.ru…hofer2107/3817/b-4347.jpg
Передний стеклоочиститель, отопитель.
Соединяются вместе и с панелью приборов.

-Схема жгутов задней части 2110
content-5.foto.my.mail.ru…hofer2107/3817/b-4343.jpg
На фонари, крышку багажника и подсветку номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов.
Разъёмчик с белым проводом жгута крышки багажника соединяется с любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника.
Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгутов задней части 2111
content-18.foto.my.mail.r…hofer2107/3817/b-4357.jpg
На фонари и заднюю дверь с подсветкой номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника.
Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгутов задней части 2112
content-13.foto.my.mail.r…hofer2107/3817/b-4358.jpg
На фонари, заднюю дверь и подсветку номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника.
Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгута дополнительного комплектации норма
content-25.foto.my.mail.r…hofer2107/3817/b-4341.jpg
Реле электростеклоподъёмников и кнопка отпирания замка багажника.
Подключается к жгуту панели приборов, монтажному блоку и к обычному жгуту боковых дверей.

-Схема жгута дополнительного комплектации люкс и жгута птф
content-9.foto.my.mail.ru…hofer2107/3817/b-4342.jpg
Реле электростеклоподъёмников, реле обогрева сидений, реле кнопка лампочка и сами птф, а также кнопка отпирания замка багажника.
Соединяются вместе и жгут дополнительный подключается к жгуту панели приборов, монтажному блоку и к любому жгуту боковых дверей.

-Схема жгута боковых дверей комплектации норма
content-10.foto.my.mail.r…hofer2107/3817/b-4349.jpg
Центральный замок и эсп.

-Схема жгута боковых дверей комплектации люкс и жгутов передних дверей
content-20.foto.my.mail.r…hofer2107/3817/b-4348.jpg
Центральный замок, эсп, электропривод и подогрев зеркал, проводка от магнитолы на колонки.

-Схема жгута подогрева сидений
content-25.foto.my.mail.r…hofer2107/3817/b-4346.jpg
Подключается только к жгуту боковых дверей комплектации люкс, и дополнительный жгут то же должен быть люкс (с противотуманками который).
____________________________________________________________________________________________

ВНИМАНИЕ!
Машины отличаются немножко подключением отопителя. Поэтому может

бензонасос — Лада Калина Седан, 1.6 л., 2010 года на DRIVE2

Приехал вечером с работы, поставил машину, на утро не завелась, бензонасос не подаёт признаков жизни. Разбираться некогда, бросил до вечера. Вечером полез ковырять: предохранитель, реле, снял насос, подёргал все контакты в модуле. Подключаю питание (ещё без установки в бензобак) — журчит, УРА! Устанавливаю без прижимного кольца, подключаю — работает. Затягиваю кольцо (молоточек, плоская отвёрточка) — не работает. Отжал кольцо — работает. Чудеса. Провозившись пол часа с «работает-не работает» выявил плохой контакт в разъёме, который втыкается в сам модуль б/н. Зафиксировал в рабочем положении, а на следующий день купил:
Разъем с проводом подключения бензонасоса (косичка) ВАЗ 2110, 2111, 2112, 2113, 2114, 2115, Калина 1117, 1118, 1119, Приора 2170, 2171, 2172, Гранта 2190, 2191, 2192, Niva-Chevrolet 2123, каталожный номер: 2112-1139080-01, производство: Авто ВАЗ

Печаль-беда в том, что взять и заменить не получится, т.к. в проводке нет разъёма, в который можно было бы воткнуть второй конец этого шнурка. Придётся врезаться в штатную проводку.
А вообще, бензонасос — болячка, и с ней у меня связана малоприятная история: в прошлом году поехали с женой в Абхазию, и на озере Рицца (высоко в горах), когда собрались уезжать — не завёлся, насос не качал, знатоков по близости ноль (сам тогдя я был ещё совсем зелёный в этом вопросе и интернета под рукой так же не было), Калина в Абхазии вдиковинку.

Пришлось спускать на эвакуаторе (ЭУР и АБС дубовые, на тросе никак). Подзастрял тогда в Абхазии ещё на лишних пару дней, и денег в обрез. Что конкретно тогда вышло из строя — разбираться не было особо ни желания, ни возможности, на знаний, поэтому мотался на общественном транспорте аж в Адлер за бензонасосом в сборе (+ прикупил реле на всякий), поменял всё — завелась, радости не было предела.
После этого ещё пару раз снимал (видимо так же был плохой контакт), менял датчик уровня топлива. Теперь кажется, что я уже и с закрытыми глазами смогу снять бензонасос. Скилл прокачан.

Замена бензонасоса ВАЗ 2110 — Лада 2110, 1.5 л., 2004 года на DRIVE2

Приветствую. Продолжаю поиски вялой тяги. До этого заменено пожалуй все, что можно по топливной системе. Вплоть до сетки в баке. Совсем недавно настроили клапана…Но не то все… Крайним оставался бензонасос. Перед дальней поездкой, где сейчас и нахожусь, решил замерить давление насоса. В итоге не зря. Рабочий, все как полагается, но вот очков своих не выдавал на порядок. Т.е. можно было с ним ещё лет 10 кататься, а может и помер бы в пути. Решено менять, а стоявший оставить в багажнике на запас.
Купил по рекомендациям ЭЛКАР. Тот же Siemens.

Полный размер

Такая вот деталька

Полный размер

По заверениям диагноста и продавца, элкар не что иное как сименс.

Замена простейшая. Извлекаем из бака насос и ставим новый. Инфы в сети и видео полно.

Полный размер

Заодно взял на замену уплотнительнле кольцо на корпус насоса, и 2 колечка на топливные трубки бака.

Теперь по результатам. Стоявший ранее насос Bosch хоть у находился в предсмертном состоянии, но работал тише (от слова «я его и не слышал вовсе»). Новый же Siemens и при подаче напряжения, при включении зажигания создаёт более гулкий шум, и при работе при запуске двигателя также слышен. Еле еле, но слышен, если прислушаться и знать все звуки, которые издает твой автомобиль. Нет, конечно не критично, но все же стоит это отметить. Теперь по тяге. Да, она чуть улучшилась, чууууть легче набирает обороты, но опять таки вяло.

Теперь, когда уже исключено все методом замены на новое, вывод один. Нужно убирать эбу бош 1.5.4 и переходить на январь. Если не поможет и это, то… То даже уже не знаю что…
Хотя по трассе бошевский мозг не расходует топливо, а просто нюхает его. Не мог поверить глазам, когда пройдя 569км. дозаправился до полного бака (30л.). Расход составил 5.2 литра. При темпе 90-140 км. Что считаю неплохим результатом в плане экономичности, но я за ней и не гонюсь. Буду копать дальше и глубже, и заставлю её ехать так, как должен ехать правильный 8 клоп…
P.S. Скорее для себя. Одновременно с заменой насоса, чтобы быть уже уверенным до конца в проделанной работе, промыл ещё раз дроссель, теперь уже со снятием его и заменой прокладки.

Полный размер

Чисто раз

Полный размер

Чисто два

Распиновка штекера бензонасоса ваз 2110

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Стало интересно, для чего свободные разъемы под панелью, посмотрел у друга — так же висят. Первым делом поискал их на схеме, нашел №3 (колодка, присоединяемая к жгуту проводов кондиционера), №5(для часов), №6 (для датчиков износа колодок передних тормозов).

Цвета проводов:
Разъем 1 – Желтый с голубой полосой, зеленый

Разъем 2 – Желтый
Разъем 3 – Розовый с голубой полосой, зеленый
Разъем 4 – Желтый с белой полосой, зеленый

Разъем 5 – Черный, белый, оранжевый с черной полосой, красный с белой полосой

Нашел его на схеме, это для подключения часов)

Разъем 6 – Розовый с черной полосой

их два справа и слева, тоже нашел на схеме это для датчиков износа колодок передних тормзоов

Схема инжекторной десятки

Еще на схеме нашел:
A (на карбюраторной схеме обозначение 28) колодки для подключения электродвигателя омывателя заднего стекла (розово-черный, черный)
С (на карбюраторной схеме обозначение 35) колодки для подключения жгута предупредительного света (оранжевый; коричнево-голубой, черно-зеленый)
На инжекторной схеме не подписана (на карбюраторной схеме обозначение 44) колодка для переключения проводов при установку блок-фар другого типа (зеленый, красно-серый)
E (на карбюраторной схеме обозначение 47) колодки для подключения жгута проводов очистителей фар (желто-голубой, оранжево-белый)

Схема управления двигателем 2111 (конт. . М1.5.4)

А также на схеме управления двигателем 2111 (конт. М1.5.4)
А — колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС)
В — колодка, присоединяемая к жгуту проводов кондиционера
С — к монтажному блоку
D — к клемме «+» аккумуляторной батареи
Е — провода, присоединяемые к выключателю зажигания (лампа подсветки)
F — колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера)
G1, G2 — точки заземления

Из всех этих колодок у себя в машине нашел, для подключения жгута предупредительного света (подведены к комбинации приборов) и колодки для подключения электродвигателя омывателя заднего стекла (у меня под капотом рядом с ВУТом. Особенно интересно, что ж это за предупредительный свет такой. На автоладе нашел тему про это, человек пять интересовались, никто не в курсе.

Но во многом я разобрался. Например, в местоположении релюшек. Реле задних туманок, центрального замка, а также блок иммобилайзера находятся за панелью, там же реле вентилятора охлаждения, бензонасоса и реле зажигания. Все остальные реле находятся в монтажном блоке: ближний, дальний, ПТФ, дворники, обогрев заднего стекла, и др.

Выбор и характеристики бортовых компьютеров для ВАХ 2110, 2111, 2112

Хотелось, чтобы имелся бортовой компьютер — нужная штука! А тут еще как специально нужно было менять часики,

Автомобиль Ваз 2110 с системой инжектор даже через несколько лет после того как модель сняли с производства по-прежнему весьма популярен среди автолюбителей. Главные причины этого – простота обслуживания и надежность машины. Однако есть и негативные моменты у ВАЗ 2110 с системой инжектор очень часто бывают проблемы с электроникой. Электросхема достаточно сложна для русского автомобиля и насчитывает 75 элементов.

Однако самое слабое место топливный насос.

Его электросхема выглядит следующим образом:

Основным является реле бензонасоса, там установлены все необходимые предохранители.
Далее, электросхема расходится от одного из предохранителей к колодке диагностики и самому устройству.
От следующего к главному реле и форсункам.
Далее, электросхема идет к электронному блоку управления.
Также электросхема топливного насоса идет к аккумулятору.

Принцип работы

Итак, в процессе принимают участие:

Электронный блок управления.
Реле включения топливного агрегата.
Предохранители, которые защищают электрическую цепь устройства от перегрузок.

Электросхема ВАЗ 2110

Неисправности в электросхеме

Первым делом найдите предохранители. Они располагаются около передней консоли с правой пассажирской стороны. Там необходимо отыскать пластиковый щиток и демонтировать его. (Крепится деталь на трех саморезах).
Там вы обнаружите три предохранителя и столько же реле.
Реле, расположенное, по центру питает топливный. Слева от него располагается тот, который защищает форсунки. Его необходимо вынуть и проверить на работоспособность. Если, деталь окислилась зачистите контакты. Если видимых повреждение нет, возможно, предохранитель перегорел и его придется заменить.

Если же не помогают вышеперечисленные методы, более активно вмешиваться в электрическую систему ВАЗ 2110 с системой инжектор не стоит. По незнанию можно только навредить автомобилю.

Установка погружного бензонасоса — ИЖ 21261, 2.0 л., 2005 года на DRIVE2

ПРОБЛЕМА:
1. С момента покупки машины достает шум подвесного бензонасоса, при работе на холостых работает громче чем двигатель — вообщем раздражает. (пробовал и сетку в баке чистить и фильтр топливный — результат один).
2. К тому же по виду и изношенным резинкам и прокладкам под корпусом — его не меняли с покупки.(бензонасос Старооскольский от Волги)
РЕШЕНИЕ:
Установить погружной бензонасос от Газели/Волги с модулем от ВАЗ 2112.
ЗАПЧАСТИ и ИНСТРУМЕНТ:
1. Бак нового образца (плоский) — родной.
2. Бензонасос погружной BOSCH 0 580 454 001 (заказывал через exist — фирменный на самом корпусе и упаковке made in Germany) для ГАЗ.
3. Модуль бензонасоса от ВАЗ 2112 с металлической крышкой (взял новый без насоса на avito — повезло, так как искал хотя бы б/у).
4. Фильтрующий элемент от ВАЗ 2110-12.
5. Прокладка под бензонасос ВАЗ 2110-12.
6. Комплект бензошлангов на гайках ВАЗ 2110-12 (старого образца — инжектор).
7. Самодельный накладной фланец на крышку бензонасоса (есть на фото)
8. Дрель с коронкой на 4″ или 102 мм/ если попадется на 105 — берите меньше подгонять бор-фрезой.
9. Бор-фреза цилиндрическая на 40 мм.
10. Самонарезающие шурупы на 4.8 мм.+ герметик+ гофрированный прозрачный шланг для бензонасоса.

Основные моменты по монтажу
(все не фотографировал, так как в день монтажа был только телефон)
Подготовка модуля бензонасоса
1. Дома в теплых условиях разобрал модуль, установил бензонасос (проблема — с помощью фена натянуть гофру на бензонасос и трубку ПОДАЧИ)
2. Так как глубина нашего бака равна 175 мм, а забор у модуля ВАЗ чуть выше, то требуется в стальной направляющей модуля просверлить дополнительное отверстие на 2 мм, на расстоянии 15 мм от края и зашплинтовать в таком положении.
3. Отогнуть последнее колено держателя поплавка на 5…10 градусов вниз.
4. Изготовил стальной расширительный фланец на крышку модуля (родной буртик крышки модуля узкий) и приварил к нему (отдельного фото нет, так как после изготовления сразу был приварен — внутренний диаметр кольца 105 мм, внешний 116 мм).
4. Собрать модуль бензонасоса.

Подготовка бака:
1. В районе родного датчика уровня топлива уже есть выступ диаметром 118 мм, в него и предстоит врезаться.
2. С помощью дрели с коронкой сверлим, используя крышку родного ДУТа в качестве центровки. (у меня была коронка на 102 мм, поэтому до диаметра 108 мм доводил с помощью бор-фрезы)
3. По фланцу модуля и прокладке просверлил отверстия под крепеж.
4. Бак промыл и просушил.

Установка модуля
1. Установил в подготовленное отверстие/ поплавок поперек бака.
2. Под прокладку герметик.
3. Притянул шрупами-саморезами — держится крепко/ но это на пару съемов бензонасоса.

Подключение
1. Подвесной насос со шлангами снимать не стал (оставил как резервный на случай поломки в дороге — две гайки и два провода и едем на резервном бензонасосе)
2. Соединил трубки «Подачи» и «Обратки» двумя шлангами из набора ВАЗ 2110.2112.
3. Самая подстава была с электрикой, так как с колодки бензонасоса выходит четыре провода:
красный — на ДУТ (я сперва подключил + бензонасоса)
черный — масса (угадал)
серый — «+» бензонасоса (я сперва подключил лампочку)
синий — контрольная лампа остатка ( думал на ДУТ)
4. Окончательная сборка, запуск машины, проверка соединений.
5. Замена фильтра тонкой очистки топлива.

РЕЗУЛЬТАТ:

1. Работу бензонасоса с трудом определить по легкому шуршанию перед запуском двигателя (теперь стал слышать как щелкает реле бензонасоса)
2. После запуска двигателя — вообще непривычная тишина (только двигатель).
3. С датчиком уровня явно угадал — показывает верно, так как бортовой компьютер показывает как и до замены 20л (т. е. общая емкость 20л+5 резервных), а я слил ровно 5 бутелей из под Люкс воды по 5л. — стрелке на приборке тоже соответствует)

Результатом доволен — посмотрим сколько погружной насос проработает?! (на сухом баке не езжу)

Цена вопроса: 3 200 ₽

Как я искал причину отказа бензонасоса ВАЗ 2110

Вечером заехал в гараж, а утром не смог завести. Обычно включаю зажигание при этом слышен щелчок реле и жужжание насоса и где-то через 3-5 секунд опять слышен щелчок реле и насос замолкает и поворачиваю ключ до конца, работает стартер но двигатель не заводится потому как нет давления в системе питания, насос не качает.

Ищу причину отказа бензонасоса путем проверки предохранителя, который находится

Под боковиной в глубине находятся блок предохранителей, реле и ЭБУ.

Блок реле и предохранителей в увеличенном виде

Вначале проверил предохранитель под номером 3 вынул из гнезда осмотрел состояние контактов и прибором проверил целостность, предохранитель оказался целым (к стати на 15 ампер)

это не помогло, далее проверил реле под номером 4. Для этого отвернул гайки указанные стрелками, чтобы снять реле и поставить заведомо исправное. Где взять исправное реле? Можно снять на время проверки в монтажном блоке реле «дальний свет» оно точно такое же как и реле бензонасоса. Это не помогло, снял заднее сидение под, которым находится бензобак с погружным насосом.

Далее открывается перед нами

Прежде чем произвести выше указанные действия я проверил цепь питания (+)(-) т.е. масса бензонасоса на разъёме под номером 5 прибором можно и контрольной лампой результат положительный, проверил целостность цепи на косичке на разъемах под номерами 4,6

Может случиться что не будет цепи питания (+) или (—) на разъеме под номером 5. Если (—) т.е. масса не приходит на разъем нужно проверить место соединения с кузовом. У меня цепи питания прозвонились.

Место подключения массы труднодоступное, чтобы добраться нужно разобрать верхнюю и нижнюю облицовку туннеля пола.

Я проверил цепи питания приходят до разъема под номером 4, а бензонасос не работает, то произвел вышеуказанные действия как показано на рисунке, достал топливный модуль с бензонасосом из топливного бака. Снял прижимное кольцо и прокладку

Осторожно вытащил топливный модуль из бака немного, наклонив в сторону правой двери салона, чтобы не погнуть поводок поплавка датчика указателя топлива (ДУТ)

Разобрал топливный модуль. Отдельно проверил насос напрямую от аккумулятора. Насос работает. Проверил разъемы и нашел причину отказа оказывается плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Купил в сборе с поплавком.

Собрал топливный модуль, не устанавливая в бензобак проверил, работает. Устанавливать насос нужно стрелкой в сторону багажника. Установил и поехал бензонасос работает нормально.

Вступите в группу, и вы сможете просматривать изображения в полном размере

Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ваз 2110. Схема и расположение реле и предохранителей на ваз 2110.

Если ваш автомобиль не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя, например, нагреватель отказывается работать, то первое, что нужно сделать, это обратить внимание на состояние предохранителей, то есть посмотреть, не разряжены ли они. Автомобиль может не завестись, потому что сгорели предохранители стартера или бензонасоса, у моторчика отопителя тоже свой предохранитель.Зачастую от высокой нагрузки страдает предохранитель прикуривателя, менять который на ВАЗ 2110 приходится довольно часто. Об этом далее в статье.

Реле и предохранители ВАЗ 2110, где они

На ВАЗ-2110 реле и блок предохранителей находятся в салоне автомобиля чуть выше и левой педали.

Предохранители и реле ВАЗ 2110, схема расположения с расшифровкой

Расположение предохранителей и реле в узле крепления автомобиля ВАЗ 2110:

Реле контроля исправности лампочек — К1.
Реле передних дворников-К2.
Реле-прерыватель аварийной сигнализации и указателей поворота — К3.
Реле запуска запуска запуска — K4.
Реле включения фар дальнего света — К5.
Дополнительное реле — К6.
Реле запуска обогрева заднего стекла — К7.
Реле противотуманных фар — К8.
Плавкие предохранители — F1-F20 — по сути все цепи автомобиля защищены предохранителями, которые рассчитаны на разные номинальные токи. Исключением являются следующие цепи — зажигание и запуск двигателя, цепь генератора, кроме обмотки возбуждения, цепь заряда аккумулятора.

Как найти сгоревший предохранитель

Чтобы найти сгоревший предохранитель, необходимо воспользоваться приведенной ниже схемой. Перед этим следует выявить причину сгоревшего предохранителя и устранить ее, после чего можно установить новый предохранитель.

Таблицы цепей предохранителей ВАЗ 2110

Лампы освещения номера освещения. Лампочки приборов. Контрольная лампа габаритного света. Лампочка освещения багажника. Лампочки габаритного света с левой стороны — F1 (5 ампер).
Ближний свет левой фары — F2 (7.5 ампер).
Фара дальнего света левая — F3 (10 ампер).
Правая противотуманная фара — F4 (10 ампер).
Электродвигатели окон дверей — F5 (30 ампер).
Лампа переносная, прикуриватель — F6 (15 ампер).
Электродвигатель вентилятора охлаждения электродвигателя. Звуковой сигнал. — F7 (20 ампер).
Контакты (реле) включения обогрева заднего стекла — F8 (20 ампер).
Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели и омыватели фар и ветрового стекла (предохранитель дворников) — F9 (20 ампер).
Резерв — F10 (20 ампер).
Лампы габаритного света с правой стороны — F11 (5 ампер).
Ближний свет правой фары — F12 (7,5 ампер).
Дальний свет правой фары. Фара управления запуском Far Light — F13 (10 ампер).
Левая противотуманная фара — F14 (10 ампер).
Блокировка замка багажника. Электрообогрев сидений — F15 (20 ампер).
Реле-позор указателей тревоги и поворота (режим тревоги). Контрольная лампочка сигнализации — F16 (10 ампер).
Лампа освещения салона. Индивидуальная лампочка. Лампочка подсветки замка зажигания. Стоп лампочки. Часы (или маршрутный компьютер) — F17 (7,5 ампер).
Лампа накаливания. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 ампер).
Реле контроля исправности ламп габаритного света и стоп сигнала. Запирать замки замки. Лампа заднего хода. Поворот с контрольными огнями. Обмотка возбуждения генератора. Комбинация устройств.Блок индикации системы управления. Часы (или маршрутный компьютер) — F19 (10 ампер).
Лампы задних противотуманных фонарей — F20 (7,5 ампер).

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой крышкой консоли, которая крепится с помощью двух винтов.

Цепи дополнительных предохранителей и реле с условной нумерацией

Дополнительные предохранители (все 15 А):

Контроллер, модуль зажигания.
Датчик расхода воздуха, датчик кислорода (подогрев), датчик скорости автомобиля, клапан продувки адсорбера.
Форсунки, топливный насос, реле топливного насоса. Дополнительные реле:
Реле электровентилятора.
Реле АЗС электрическое.
Реле зажигания (главное реле).

В нише панели приборов за монтажным узлом установлен предохранитель противотуманных фар.

Условная нумерация штекеров в контактных площадках

Цепь блока подключения

Внутренняя цифра в обозначении наконечника провода — условный номер вилки, а внешняя цифра — номер колодки.

Советы проф.

Что касается замены предохранителя, то тут все предельно просто. Сначала нужно найти черный ящик с монтажным блоком и нажать на защелку, чтобы открыть крышку. Внимательно осмотрите монтажный блок — посередине должен быть специальный пинцет для извлечения предохранителей. Далее находим нужный нам предохранитель, например предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлеките сгоревший элемент и установите новый.

возможные причины проблемы

Все возможные поломки автомобилей ВАЗ-2110 делятся на три типа.Это проблемы в системе подачи топлива, различные сбои в электронике и электротехнике, а также более глобальные неприятности (ледяной ящик). Если у вас проблемы в системе зажигания, то сразу ставится диагноз – пропала искра. Давайте разберемся, почему на ВАЗ-2110 нет искры (инжектор, 8 клапанов). Итак, каковы причины такого провала?

Возможные причины отсутствия

Большинство современных автомобилей оснащены множеством датчиков. Они облегчают жизнь автовладельцу и облегчают ремонт. В электронике, отвечающей за работу инжекторного двигателя, есть несколько датчиков, отвечающих за процесс искрообразования.А вот причины того, что нет искры (ВАЗ-2110, инжектор 8 клапанный), могут быть и в других узлах. Существует несколько типов возможных неисправностей. К первым можно отнести различные проблемы в топливной системе автомобиля. Сюда входят неисправности, при которых топливо не может попасть в цилиндр или подача осуществляется неправильно.

Если нет искры (ВАЗ-2110, инжектор 8 клапанов), это может быть связано с топливной системой. Часто выходит из строя само реле насоса или погружной элемент. Проверка выполняется «на слух».

Потом проблемы связанные с электрической частью. Это одна из самых распространенных проблем. При таком повреждении искры возникает электрический разряд. Естественно, смесь не воспламенится. Среди глобальных проблем — полный отказ мотора, обрыв ремня ГРМ. Об этих неисправностях подробно рассказывать не надо.

Диагностика

Почему нет искры (ВАЗ-2110, инжектор 8 клапанов)? Проблему следует выяснить максимально тщательно и в несколько этапов. А чтобы поиск причины прошел успешно, вам понадобится мультиметр и разрядник.

Шаг первый

Обычно симптомы следующие: стартер в штатном режиме крутит правильно, а двигатель не хочет заводиться.Одна из вероятных причин — топливный насос, который не заводится. Кстати, на инжекторных «десятках» он погружается и размещается прямо в баке.

Проверить наличие звука работы товара. Включите зажигание — на заднем сиденье должен быть дрон. Иногда это не так. В этом случае следует проверить предохранители. ВАЗ-2110 — инжекторные автомобили, а блок предохранителей здесь расположен сбоку центральной консоли со стороны переднего пассажира. Необходимо открутить крепеж, затем снять крышку, проверить на работоспособность предохранители и при необходимости заменить их. Если элементы полностью исправны, то нужно проверить, включать ли реле, причем как главный, так и бензонасос. Момент, когда можно почувствовать пальцем. Также вы услышите щелчок.

При исправном топливном насосе с помощью манометра проверить наличие в нем топлива. Если манометр отсутствует, то нажмите на золотник на конце топливной рампы. Этот элемент может иметь защитный колпачок. Давление будет довольно заметным, хотя мощность не будет выявлена. Работающий насос и отсутствующее давление могут свидетельствовать о закупорке топливопровода.Это может быть связано с забитым топливным фильтром.

Шаг второй

Если на ВАЗ-2110 нет искры (впрыск топлива 8 клапанный), то чаще всего причина в свечах зажигания. Естественно, проверяют, работает ли топливный насос. Лучше всего для проверки использовать щепотку. Если ток будет распределяться по двум свечам, произойдет пробой на «землю».

Есть вариант, когда обрыв провода к катушке зажигания, или были разрывы в его обмотке. Если на автомобиле ВАЗ-2110 нет искры (клапаны форсунки 8) два провода, причины могут быть в обрыве катушки зажигания или контроллера.В двух случаях есть вероятность разрыва высоковольтных проводов. Этот вариант стоит проверить в первую очередь. Посмотрите на уровень сопротивления. Нормальные значения до 200 Ом.

Модуль и катушка зажигания

Здесь можно проверить коды ошибок на автомобиле. Если ЭБУ не имеет диагностических возможностей, следует установить заведомо исправный модуль.

Узнать почему нет искры на ВАЗ-2110 (инжектор, 8 клапанов), возможно из-за неисправного контроллера. Также возможен обрыв проводов от контроллера к катушке зажигания.Если нет искры на каждой из катушек, стоит проверить наличие питания. Если электрического разряда по какой-то причине нет, то компонент следует заменить. В системе работает модуль зажигания. Поэтому полезной операцией является проверка «минуса».

Возможные ошибки форсунок ВАЗ

Коды могут указывать на неисправности каких-либо узлов автомобиля. Чаще всего это связано с датчиками. Особенно страдают датчики температуры — они перегреваются. Автомобилисты также жалуются на распылитель.Проблемы появляются из-за обрывов цепи. В результате они не могут приступить к работе. Это можно отнести к популярной поломке на ВАЗ-2110 – нет искры. Форсунка 8 клапанов не может по этому поводу заморачиваться.

Теперь ошибка связана с двигателем. Самые распространенные из них – перегрев. Также перегрев и искра, поэтому искра пропадает. В итоге мотор не подает признаков жизни. Далее следует рассмотреть клапаны. Эти предметы могут быть слишком грязными, что приведет к их полному закрытию.Они не пропускают необходимую смесь воздуха и топлива. И, наконец, вентиляторы – если они не работают, то силовой агрегат будет постоянно перегреваться.

Прочие проблемы

Если стартер не вращается, между замком зажигания и элементом пропадает искра. Такое часто бывает при слабом или разряженном аккумуляторе. Исправный аккумулятор при проверке показывает не менее 11,8 В. Неисправная искра цилиндров проявит себя сразу в тот момент, когда водитель вставляет и поворачивает ключ. Если вы поворачиваете ключ слишком легко или тяжело, вам необходимо заменить замок.Реле стартера или система зажигания также являются одной из возможных причин отсутствия искры. Но проверить эти сайты в одиночку не получится. Стартер может заклинить «тянущее» устройство. В этом случае искра теряется в пути. Автомобилисты со стажем ударяют по стартеру гаечным ключом или молотком, чтобы вернуть искру. Но это верно только в полевых условиях.

Что делать если нет искры в автомобиле ВАЗ-2110? Проверить стартер в гараже с аккумулятором. Если прижать устройство к «минусу» аккумулятора, а провод «плюс» протянуть к «потянуть», то устройство оживает.Часто искра может исчезнуть там, где стартер получает питание. Эту цепь лучше всего проверять мультиметром. В одиночку не получится – помощник будет работать с ключом в момент измерения.

Заключение

Когда на ВАЗ-2110 (инжектор) пропала эта искра, то причину сразу сложно определить. Возможно проблема кроется в банальном окислении контактов. В некоторых случаях ситуацию можно исправить очисткой клемм от окислов. Особенно обратите внимание на провод от массы, который идет на аккумулятор.В 80 процентах случаев проблема с трудным запуском решалась именно так.

Реле топливного насоса ВАЗ-2110. Подключи его к будильнику

Из артикула, установленного на реле топливного насоса ВАЗ-2110. Это дало агад на картерную систему, которую можно использовать в качестве карбюратора и инжекторного бензина, имитирующего систему на упаковке. Независимая установка с использованием компонентов, используемых в двигателях, работающих на различных электронных компонентах.В двигателе не регулируется датчик и исполнительные механизмы. Ngunit sabihin — нанг мас detalyado. Уна, он содержит различные типы топливных насосов, например топливный насос, и может использоваться для этого.

Отключение топливного насоса

Sa katunayan, это двигатель, который быстро двигается по прямой линии. Это может быть связано с ротором и статором. Болтах был установлен на роторе с помощью специальных щеток, которые были изготовлены из батареек.Ngunit самый большой-mahalaga — двигатель nag-mamaneho ang espesyal na disenyo ng magpahitit, на sapatos на pangbabae газа. В результате система может подавать бензин по трубопроводу. Чтобы проверить всю информацию, может быть реле топливного насоса НА ВАЗ-2110. Это нам нравится пассажир, в этом блоке. Это может быть плавкий предохранитель, который зависит от цепочки поставок. Более того, это очень конструктивная единица с бомбой и бензиновым датчиком на танке.Самый быстрый датчик датчика или ультразвуковой sasakyan, только дозировка, хинди naaangkop.

Управление топливной системой дозирования

Кая, кунг саан ка магсимула, капаг умупо ка са котсе? Он карапатан, pihitan mo ang susi sa зажигание и maghintay ng segundo hanggang «doon y isang gay sa likod ng a paghiging tumitigil». Илан на хинди полностью соответствует понятию, касающемуся катунайской мелодии, которая является дуном для вас. Это включает в себя двигатель насоса. С катушкой, с помощью реле бензонасоса ВАЗ-2110, связанного с цепью, переключающей двигатель. В результате получается, что премия представляет собой инъекцию впрыскиваемого масла в систему бензина. Вы можете использовать хинди, чтобы получить доступ к инжекторному бензину в системе. Капакан работает в действии, а двигатель почти не работает. В конце концов, вы можете рассчитывать на минимальную нагрузку, связанную с моторным питанием, которое может быть связано с вашими потребностями.В результате, топливный насос работает циклически, это зависит от подачи топлива на бензин.

Другая идея, которая принадлежит автомобилисту

В настоящее время вы можете назвать makipag-usap tungkol са kaligtasan нг kotse. Siyempre, kahit на это есть lumang sampung, это уже есть awa. В то же время, когда вы хотите, чтобы вы знали, как это сделать. Это самый простой сигнал тревоги, который может помочь вам купить электрическую автомобильную цепь.В частности, с выходным сигналом, который включает большое количество реле сигнализации и цепи питания бензонасоса ВАЗ-2110. Инжектор только в том случае, если он работает на хинди, давая рельсовый пресион на хинди. Возможна замена электрической цепи и электронного блока управления. С другой стороны, когда зажигание (с кондиционированием на хинди nakatakda) хинди может мариновать «жужжание» от источника молока.

соединение

С катушкой, реле топливного насоса ВАЗ-2110 — это простой электромеханический прибор.Это нужно для того, чтобы перекачивать горючий орган в инжекторной бензиновой системе — насос, перекачивающий топливо по рельсу. Это очень удобно, чтобы узнать, насколько это возможно, на хинди paksa. Стоимость доставки составляет 80 рублей. Ngunit высший-mahalaga в отношении всех нас itaas — это может быть реле, которое может быть использовано для защиты от злоумышленников.С помощью сигнала, который требуется для установки с помощью кнопки управления электропитанием с помощью электромагнитного реле. Конечно, magkaroon ng kamalayan ng pag-iral nito ay mayroon lamang sa iyo.

Инжектор долго запускается из-за дтож.

Инжектор долго заводится из-за дтож ВАЗ 2110 плохо заводится с первого раза

Патриоты отечественного автопрома часто сталкиваются с проблемой: долго заводится инжектор ВАЗ 2110.Сразу оговоримся – в большинстве случаев это вызвано не конструктивными особенностями автомобиля, а низкоуровневой профилактикой со стороны автовладельцев.

Как говорится, «гром не грянет…», иными словами — наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

Причины

Через сколько заводится инжектор ВАЗ 2110? Причин может быть несколько, ниже они будут рассмотрены достаточно подробно. Перечислим основные :

выход из строя ремня ГРМ;
износ изоляции;
поломка датчика температуры;
перебои в работе модуля зажигания (его выход из строя).

Список не является исчерпывающим, но в нем указаны основные причины проблем с запуском двигателя. Анализ дает единственный верный способ избежать проблем – достаточно своевременно проводить профилактические осмотры и заменять сомнительные комплектующие (например, датчики 60 гарантированно служат. пробег 000 км ). Конечно, этот совет не способен утешить тех, кто уже столкнулся с поломкой, но на будущее…

(banner_content)
Поговорим о перечисленных разбивках немного подробнее. Что касается ремня ГРМ, то здесь все понятно – его необходимо менять по мере износа.

Изоляция провода может быть нарушена в процессе эксплуатации автомобиля — например, провод модуля зажигания часто плавится от высоких температур (находится в непосредственной близости от головки блока, регулярно перегревается).

Могут быть и другие причины нарушения целостности изоляции. Возникающие при этом короткие замыкания не позволяют запустить двигатель — и этот недостаток может возникать периодически.

Датчик температуры … При неисправностях в этой детали (и тем более, при ее выходе из строя) возникают проблемы с проверкой бортового компьютера — он не способен правильно определить температуру двигателя и, соответственно необходимое количество топливной смеси. Единственный (и наименее затратный) способ «вылечить» — заменить датчик.Можно, конечно, протестировать его на работоспособность, но для этого нужно специальное оборудование.

Для новичка лучший выход — полный комплект замены, люди не чуждые техническим навыкам могут попробовать «оживить» свечи — хорошенько протереть, прогреть паяльной лампой и т.д. Если после замены свечи залиты повторно, то велика вероятность нарушения целостности изоляции в высоковольтных проводах.

Кстати, с помощью рабочей свечи легко проверить наличие искры: нужно поставить свечу на массу автомобиля металлической поверхностью и запустить стартер.Отсутствие искры свидетельствует о проблемах с блоком питания, в положительном случае необходимо продолжить диагностику.

Укажем еще одну причину неисправности.

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на холодную? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с 16 клапанным мотором. .. И не так давно на холодную начал испытывать трудности с запуском.При этом он может просто не запускаться, а иногда и с трудом заводится. Подскажите что может быть не так?

Причин того, что после ночной стоянки автомобилист сталкивается с затрудненным запуском двигателя, может быть много. Это касается и тех ситуаций, когда машину завели вечером без каких-либо дефектов, а уже утром проблемы, что называется, на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне, в первом классе бегал на тракторе по полям, потом была ЯВА, после копейки.Сейчас я студент третьего курса «Политехника» на автомобильном факультете. Я работаю автослесарем, помогаю чинить машины всем своим друзьям.

В этой статье мы разберем, какие самые основные причины влияют на затрудненный запуск ВАЗ-2112 с холодным двигателем и как можно их быстро решить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не может завестись на холодную.

Принцип запуска

Для того, чтобы узнать, почему двигатель не заводится, нужно точно знать, как он работает.Основа запуска двигателя, которая зависит от системы зажигания и топливно-воздушной смеси, которая подается в определенных пропорциях. Поэтому, если какой-то из этих компонентов не работает как надо, запуск становится затруднительным, а то и просто невозможным.

Основные причины

Среди всех причин, по которым может быть затруднен запуск двигателя, можно выделить основные, которые выделяются плохим запуском холодного двигателя:

Низкий заряд батареи — эта причина чаще всего возникает в холодное время года, когда температура окружающей среды значительно ниже 0 градусов Цельсия.Так как в таких условиях подсаженный автомобильный аккумулятор может очень быстро потерять заряд. Эту проблему можно решить, просто заменив аккумулятор на новый, либо периодически обслуживая старый для его подзарядки.
На редакционном компьютере разрядился аккумулятор. Правда, это был 8-клапанный ВАЗ-2112. Но смысл тот же.
При дальнейшем осмотре системы зажигания обратите внимание на состояние отдельных катушек и свечей зажигания … Проверьте их на наличие трещин и видимых признаков износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может сказать о многом.
Порядок разборки не имеет значения.
Проверить давление в топливной рампе как правильно.
На самом деле рампа находится под давлением
хоть и не основная, но тоже может быть причиной затрудненного запуска двигателя. …
Дроссельная заслонка до и после очистки
Воздушный фильтр и датчик массового расхода воздуха — воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная масса прошла в цилиндры и смешалась с необходимым количеством топлива.Что делать, если .
Подключаем щупы измерительного прибора: красный к желтому, а черный к зеленому (к массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна именно на холодном двигателе, так как загустевшему маслу при недостаточном давлении гораздо труднее пробиться к основным узлам и агрегатам двигателя. В этом случае его можно заметить. Однако, как следует из практики, такие проблемы встречаются не часто.

Как видите, проблемы с запуском двигателя на холодную не редкость и на это могут быть разные причины. Их следует решать от наименее сложных к более сложным. Так как даже незначительная проблема в небольшом агрегате может послужить отказом запуска всего двигателя.

Как легко заводится холодной зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был намного проще, рекомендуем установить на автомобиль сигнализацию в автозапуске.

Прогрев через определенное время. Расход топлива пострадает, но увеличится вероятность запуска в сильный мороз

Если температура опускается ниже 20 градусов с минусом, то можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сесть зимой в теплую машину, но и предотвратит загустевание масла при сильных ночных морозах, что, безусловно, благотворно скажется на состоянии двигателя в целом.

Среди существующих причин, из-за которых двигатель плохо запускается, необходимо выделить несколько:

Разряженный аккумулятор.Это распространенная причина и обычно возникает зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд. Эту проблему можно решить достаточно быстро. Нужно поменять аккумулятор на новый или хорошо зарядить старый.
Топливный насос. Автомобиль по-прежнему не заводится при нормальном заряде пускового аккумулятора. Вторая причина появления проблемы, вероятно, кроется в топливном насосе. Двигатель вашего автомобиля может не запускаться из-за нехватки бензина в топливной системе… Это может быть связано с неработающим бензонасосом, подающим топливо из бензобака. Проверить эту неисправность достаточно просто. Если искра в свечах есть, но двигатель не заводится, то причина простоя в бензонасосе.
Датчики. Следующей, не менее распространенной причиной могут быть датчики коленвала или распредвала. Эти устройства похожи, но располагаются они в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а бензонасос в порядке, то нужно проверить состояние датчиков.Диагностировать состояние датчиков можно на СТО или самостоятельно. Проверьте, есть ли искра на свечах зажигания при включении зажигания. Если нет искры, причина может заключаться в неработающем датчике.
Свечи. Они отвечают за подачу искры, которая необходима для воспламенения топливовоздушной смеси. Свечи при постоянной нагрузке выходят из строя, загрязняются, покрываются нагаром. Поэтому нужно проверить их состояние, удалить нагар и промыть.Но лучше заменить их на новые на момент проверки. Если двигатель запустится, оставьте их на месте. Если нет, продолжайте искать проблемную область.
Сигнализация. В некоторых случаях бывает так, что неисправная сигнализация влияет на работу системы зажигания. Если причина поломки не была обнаружена в предыдущих элементах автомобиля, нужно проверить этот вариант. Причина, по которой автомобиль плохо заводится, редко связана с сигнализацией, но ее все же стоит проверить.
Газораспределительный механизм.Диагностировать инжекторный ВАЗ-2110 самостоятельно сложно, поэтому лучше, если эту работу выполнят специалисты СТО на необходимом оборудовании. Во избежание неисправностей газораспределительного механизма не заправляйте бензобак топливом с низким октановым числом. Оптимальный вариант для ВАЗ-2110 с инжектором, это АИ-95, или в крайнем случае АИ-92.
Зажигание. Возможно, у вашего автомобиля просто не работает зажигание, что затрудняет запуск. В этом случае виной будет раннее или позднее зажигание, которое появляется из-за вибрации.Со временем крышка трамблера на автомобиле немного проворачивается, в результате чего искра подается неравномерно. Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает троить. Избавиться от этой проблемы можно, повернув крышку распределителя против часовой стрелки.

Чтобы понять, почему плохо заводится машина на горячую ВАЗ 2110 инжектор, следует знать, что этому автомобилю необходимо создать оптимальные условия работы. В противном случае могут возникнуть системные сбои, которые и приведут к такому результату.

На холодную заводится хорошо, на горячую плохо — основные причины

Часто утром холодная машина заводится хорошо, а на горячую вообще никаких признаков не подает. При этом причин неисправности множество. Их нужно устранять быстро, потому что они могут стать источниками более серьезных повреждений.

Первая причина, почему машина плохо заводится на горячую, инжектор ВАЗ 2110, часто некачественное топливо. Двигатель заводится долго, но результата это не приносит.Чтобы устранить эту проблему, следует заменить топливо.

Большое количество присадок плохо влияет на двигатель:

Подаваемое топливо не соответствует требованиям двигателя, поэтому воспринимается плохо.
Фильтры забиты посторонними присадками. Насос не может подавать достаточное количество топлива.
Настройки двигателя потеряны. Подача горючей смеси в горячем состоянии недостаточна.

Основные технические требования к характеристикам топлива

Характеристика топлива (бензин)	единица измерения	Автомобильные правила
Характеристика топлива (бензин)	единица измерения	экологический класс 2	экологический класс 3	экологический класс 4
Концентрация свинца, не более	мг/дм³	10	5	0
Концентрация серы, не более	мг/кт	500	150	50
Объемная доля углеводородов, не более:	процентов
ароматические		не установлен	42	35
олефиновые		не установлен	18	18
Объемная доля бензола, не более	процентов	5	1	1
Массовая доля кислорода, не более	процентов	не установлена	2,7	2. 7
Давление насыщенного пара с учетом климатических условий:	кПа
летом		45-80	45-80	45-80
зимой		50-100	50-100	50-100
Отложения на впускном клапане		не устанавливается	соответствие европейскому бензину для автомобильной промышленности

Классы летучести автомобильных бензинов по ДСТУ 4839:2007

Показатели	Значение для классов летучести
Показатели	A	V	C/C1 D/D,		E/E 1	F/F 1
1.Давление насыщенных паров, кПа, (ТНП) в пределах	45,0-60,0	45,0-70,0	50,0-80,0	60,0-90,0	65,0-95,0	70,0-100,0
2. Фракционный состав:
испаряется при температуре 70°С, % (об.), (В70), в пределах	20,0-48,0	20,0-48,0	22,0-50,0	22,0-50,0	22,0-50,0	22,0-50,0
испаряется при температуре 100°С, % (об.), (В100), в пределах	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0
испаряется при температуре 150 °С, % (об.), (В150), в пределах	75,0	75,0	75,0	75,0	75,0	75,0
конец кипения, °С, не выше	210	210	210	210	210	210
остаток в колбе, % (об.), не более	2	2	2	2	2	2
3. Индекс пароизоляции (IPP)	—	—	C 1	D 1	E 1	F 1
не более (ИПП=10-ДНП+7-В70)	—	—	1050	1150	1200	1250

Примечание. Для бензинов классов А, В, С, D, Е, F показатель паровой пробки не нормируется.

Часто плохо заводится форсунка ВАЗ 2110 на горячую, из-за перегрева топливного насоса. Причем двигатель не просто не заводится, а останавливается на ходу. Этот агрегат охлаждается только проходящим через него холодным топливом. В жаркую погоду баланс нарушается. Газовый насос перестает работать.

В этом случае необходимо выполнить следующие действия:

Возьмите тряпку и смочите ее в холодной воде.
Поместите его поверх корпуса топливного насоса.
Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину следует поставить в тень и открыть капот. Как только машина остынет, она сразу же заведется.

Однако следует знать, что перегретый топливный насос подлежит замене, так как в прежнем режиме он уже не будет нормально работать.

Причиной того, что машина плохо заводится на горячую, форсунки ВАЗ 2110 может быть датчик положения коленчатого вала. .. Его выход из строя связан с повышением температуры двигателя. Если это произошло, то срочно требуется его замена, так как при неисправности датчика машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате поток топливной смеси будет смещен.

Заменить данное устройство можно на станции или самостоятельно с помощью набора отверток.

Если плохо заводится форсунка ВАЗ 2110 на горячую, то этот датчик массового расхода воздуха проверяется одним из первых.Причиной его неудачи является негативное окружение. Запустить горячий двигатель очень сложно. Даже если машина заводится, мотор работает нестабильно. При нажатии на педаль газа может захлебнуться или резко увеличить скорость.

Это связано с тем, что нарушена пропорция в соотношении: бензин — воздух. Датчик отвечает за предоставление этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода ВВ проверяют приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если плохо заводится на горячую ваз 2110 инжектор 8 клапанов, то причина может крыться в стартере. Для его нормальной работы установлено дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с запуском двигателя не возникает.

На видео наглядно видно куда нужно установить такое реле.

Если на горячем ВАЗ 2110 плохо заводится двигатель, работающий на дизельном топливе, то причина может крыться в ТНВД.

Бывают поломки следующего характера:

Изношены втулки и сальники. Из-за этого происходит постоянная утечка воздуха. В результате в плунжерной камере не создается необходимое давление. Требуется замена втулок и сальников.
Датчик давления форсунки вышел из строя. В результате изменяется угол впрыска топлива.

Газовая система может выйти из строя после непродолжительного бездействия.Это связано с тем, что в баке создается избыточное давление за счет расширения газа. В результате нарушается соотношение воздушной смеси и газа. Это затрудняет запуск горячего двигателя.

Плохой горячий пуск двигателя ВАЗ2110 относится к сложным поломкам. Если есть очевидная причина, устранение производится вручную. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установления требуются специальные приспособления.

Как разобрать топливный насос ваз 2110 форсунка

Проводя параллель с человеческим телом и устройством автомобиля, топливный насос действительно подходит на роль «сердечного клапана» двигателя.К счастью, отремонтировать или даже заменить его гораздо проще и провести такую операцию сможет каждый.

Типы топливных насосов — характеристики и устройство

По типу работы насосы бывают двух исполнений — электрические, которые применяются в инжекторных и дизельных автомобилях с системой распределенного впрыска топлива, и механические, которые применяются только в карбюраторных автомобилях. В автомобилях ВАЗ 2109 и ВАЗ 2110 более позднего выпуска (после 2006 года) произведена замена — карбюратор заменен на современный инжекторный, соответственно, электрического типа.В моделях, выпущенных до 2006 года, всегда стоит карбюратор и помпа механического типа.

ВАЗ 2109 и ВАЗ 2110 (инжектор) электрического типа находится в топливном баке. В автомобиле такое расположение считается наиболее удобным для функционирования устройства, но не очень удобным для ремонта или чистки. При таком расположении топливная система не требует дополнительного всасывающего трубопровода, который есть у насоса механического типа. Расположение насоса в топливном баке позволяет ему значительно быстрее охлаждаться.

Также рядом с насосом в баке есть внутренний топливный фильтр. Электрический топливный насос состоит из внутреннего сетчатого фильтра, поплавка расхода топлива, 2-х клапанов и механизма забора топлива. Характеристики насоса такого типа позволяют поддерживать давление до 4 атмосфер, что более чем достаточно для нормальной работы автомобиля.

Для автомобиля ВАЗ 2109 (инжектор) Нормальным рабочим считается давление 2,4-3,3 атм, для автомобиля ВАЗ 2110 рабочее давление должно достигать отметки 3.6 атм.

В бак ВАЗ 2109/2110 (инжектор) поставить электронасос центробежный. Одним из основных узлов в работе насоса является реле. В этих моделях автомобилей реле срабатывает в результате импульсных сигналов, поступающих от центрального блока управления, и только после этого подается помпа.

Механический тип насоса используется только в моделях, на которых установлен карбюратор, для впрыска он не подходит, его также нельзя применять для работы на дизеле.Насос под капотом автомобиля, непосредственно на его двигателе. Состоит из нескольких частей, требующих нечастого, но необходимого ухода. В корпусе насоса, состоящем из двух частей, расположен фильтр, два клапана, шток с механическим приводом и возвратная пружина. Между корпусом вставлена специальная диафрагма.

Механическую работу выполняет привод распределительного вала, который передает давление с помощью рычага с толкателем. Несколько иная схема работы реализована на импортных моделях карбюраторного типа, в ее основе лежит коромысло с двумя плечами и рычаг.

Подкачивающий насос — как определить причину?

Как и любая деталь, рано или поздно бензонасос служит по всем признакам не правильной работы, а выходит из строя вообще. Лучше всего заменить или отремонтировать помпу до того, как она полностью сломается. Чаще всего проблема возникает из-за реле бензонасоса. Реле основано на предохранителе, обычно он ломается.

Поднимите заднее сиденье и найдите под обшивкой фишку, она в ней реле с предохранителем. Замените предохранитель на новый, после этого ваш насос должен заработать. Однако не стоит забывать, что причиной неисправности могут быть сниженные характеристики вашего аккумулятора. . Такая проблема возникает на автомобиле ВАЗ 2109/2110 с электронасосом. При работающем двигателе автомобиля, независимо от того, инжектор в нем или карбюратор, всегда слышны изменения, если есть проблемы с помпой. Двигатель может быть запорен при работе на холостом ходу.

В автомобилях с механической помпой шток выходит из строя. Сделать частичный ремонт или заменить механический ТНВД — зависит от особенностей поломки.Как показывает практика, в автомобиле ВАЗ 2109 достаточно выполнить частичный ремонт.

Ремонт насоса и его полная замена

Для начала нужно снять воздушный фильтр автомобиля. Далее отсоединяем топливный шланг с бензином и шланг, идущий непосредственно в карбюратор. После этого откручиваем гайки крепления помпы к блоку двигателя, и снимаем ее. Разбирайте насос как можно аккуратнее, чтобы не повредить мембрану. Внимательно осмотрите, нет ли в его детали трещин или сильных загрязнений.

Купить Ремкомплект для механической помпы карбюраторного типа можно на любой автомат. После установки и замены деталей насос необходимо промыть бензином и продуть его под давлением. Вне зависимости от характера поломки замените прокладку в помпе перед задним узлом.

Устройство ТНВД инжекторного автомобиля таково, что ремонту он не подлежит, поэтому, как правило, это полная замена. Чтобы заменить топливный насос в инжекторном автомобиле, нужно поднять заднее сиденье и под обивкой найти лючок.Аккуратно снимаем его крышку, отключаем все электрические фишки, предварительно сняв клемму аккумулятора. Далее откручиваем гайки и стягиваем корпус с помпой. Перед установкой нового насоса лучше всего заменить сетчатый фильтр. Соберите все в обратном порядке и соедините клеммы на аккумуляторе.

Вы садитесь в машину, включаете зажигание… но ничего не происходит. Машина должна завестись, но она не может этого сделать.

Часто причиной такой ситуации становится вышедшая из строя заправка на ВАЗ 2110.Заменить его не составит труда. И не обязательно ехать на станцию техобслуживания. Эта работа под силу, пожалуй, даже менее опытному автовладельцу.

Причины неисправности

Перед заменой замены необходимо определить причины, из-за которых не работает бензонасос на ВАЗ 2110. Их может быть несколько.

Возраст. Со временем, по мере роста пробега, насос изнашивается, эффективность подачи топлива ухудшается, устройство перестает работать.
Обычная езда на машине с пустым баком. Имеет сильную нагрузку на насос, который не выдерживает и ломается.
Загрязнение фильтра. Иногда замена фильтра бензонасоса на ВАЗ 2110 решает проблему . Наличие в нем загрязнений останавливает подачу топлива, поэтому топливовоздушная смесь не образуется, машина не заводится.
Резкие и частые остановки мотора.
Низкие показатели производительности и падение мощности воды.
Заправка на сомнительных АЗС, на которых много грязи.

Типы топливных насосов

Некоторые старые автомобили напрочь лишены такого устройства, как заправка. Мы надеемся, что вам не придется сталкиваться с такой ситуацией, потому что это старое и неэффективное решение.

На сегодняшний день существует два типа топливных насосов для ВАЗ 2110- механический и электронный .

Механические считаются классическим решением который находится снаружи топливного бака.Работает он достаточно просто – топливный насос всасывает топливо из бака, то есть бака. Он вполне может работать при низком давлении, потому что между помпой и карбюратором небольшое расстояние.
Электронный – это более современный вид Насос, который монтируется внутри самого бака. Проведен повышенный шум при его работе, если сравнивать с аналогом. Его работа полностью зависит от электронной системы, которая учитывает одновременно несколько факторов:
1. Текущее положение дроссельной заслонки;
2. Содержимое выхлопных газов;
3. Соотношение воздуха и топлива и др.

Многих интересует где находится предохранитель бензонасоса на ваз 2110?

Ответ: Находится внизу консоли, если смотреть со стороны пассажира. Крайний правый — это тот, кого вы искали. Хотя часто собирают их в произвольном порядке, поэтому расположение может отличаться.

Электрические насосы подачи топлива находятся под давлением, что провоцирует определенный уровень шума.Из-за этого топливный насос собирается глубоко внутри бака автомобиля. Это топливо охлаждается и глушитель для работы насоса.

Запуск насоса осуществляется за счет электродвигателя. При включении замка зажигания бортовая система подает сигнал на насос, после чего он начинает подачу топлива.

В некоторых случаях на насос действует электрический заряд. С ним мотор вращается несколько минут, что задает давление внутри топливной системы.

Рассчитать, если через 3 секунды компьютер не выдаст насосу данные о начале работы, он автоматически выключится. Потому что звук мотора мотора мы слышим первые несколько секунд.

При отсутствии давления в топливной Рампе ВАЗ 2110 топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, серьезно не оправданный с финансовой точки зрения.

Т.к. если у вас инжектор ВАЗ 2110 не работает бензонасос, то рекомендуем его заменить.Причем, установить лучше электронного типа.

Замена бензонасоса

Процесс замены достаточно прост. Просто следуйте инструкциям, и вы быстро закончите работу.

Отключите питание аккумулятора.
Открутить крышку топливного насоса.
Снимите разъемы с топливного насоса.
Немного ослабьте хомут, который находится непосредственно на топливном шланге. Полностью брать нет смысла.
Открутить оба шланга, по которым подается топливо.
Снимите прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
Крепление бензонасоса осуществляется на 8 болтах. Потерял их всех, сохрани болты.
Снимите уплотнительное кольцо.
Снять заправку вместе с поплавком.
Снимите резиновое уплотнение.
Поставить новый топливный насос.
Произведите сборку в обратной последовательности.

Вряд ли стоит пытаться ремонтировать старую заправку.За качество ремонта сложно ручаться, ведь одна неисправность может повлечь за собой другую. Рисковать нет смысла. К тому же новый бензонасос далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работы своими руками, на весь процесс демонтажа и установки насоса у вас уйдет минут 20-30.

Следуйте инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость такой процедуры на СТО обойдется даже дороже, чем покупка новейшего электронного бензонасоса.Поэтому тратить на это деньги нет никакого смысла, если все можно сделать самому.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественного потребителя. Плюс конструкция машины достаточно проста, что позволяет проводить ряд ремонтных работ самостоятельно, не опасаясь за последствия некачественного ремонта.

Учтите, что если у вас нет опыта ремонта и обслуживания автомобиля, начинать свою практику с такого занятия, как замена бензонасоса, не рекомендуется. Потренируйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.

Baszonasos является важной частью топливной системы автомобиля. Как известно, от правильной работы топливного насоса зависит производительность двигательной системы и других основных агрегатов машины. Поэтому для поддержания правильной работы автомобиля необходимо проверять и обслуживать элементы самой важной совокупности ВАЗ 2110. Каждая машина подразумевает использование топливного насоса. Басзонасос выполняет важную функцию в работе топливной системы.Благодаря этому элементу топливная смесь циркулирует между баком и двигателем автомобиля. Другими словами, топливный насос подает смесь в систему двигателя, чтобы привести автомобиль в движение.

Элемент топливной совокупности встряхивает рабочую смесь в дозатор. В зависимости от конструктивных особенностей автомобиля, в качестве дозатора используют карбюраторную или инжекторную форсунку. В зависимости от технических особенностей и характеристик автомобиля топливный насос топливной системы может иметь разный вид. В большинстве случаев современные автомобили, оснащенные инжектором, работают с электрическим топливным насосом. На более ранних моделях автомобилей используются и механические аналоги, оснащенные карбюратором. Поэтому, если топливная система вашего автомобиля дает сбои, вам необходимо подробно изучить инструкцию производителя, чтобы ознакомиться с важными характеристиками автомобиля. Подробно изучив устройство своего автомобиля, вы сможете узнать, каким типом устройства комплектуется топливная совокупность.Таким образом, если топливный насос требует замены, вы будете знать, какой тип устройства необходимо приобрести для корректной работы вашей машины. Для ВАЗ 2110 рекомендуется использовать оригинальную АЗС стандартного производства. Заводская деталь производителя имеет относительно небольшую цену и позволит значительно увеличить срок службы топливной системы автомобиля.

Рассмотрим принцип работы топливного насоса.

Как уже было сказано, механический ТНВД чаще используется в автомобилях с карбюратором, где топливная смесь циркулирует под низким давлением. Электрические аналоги, в свою очередь, чаще устанавливаются в автомобилях с инжектором, где топливная смесь циркулирует под высоким давлением. Если автомобиль оснащен карбюратором, топливный насос работает следующим образом. В момент, когда возникает необходимость заполнения топливной камеры смесью, сдвиг диафрагмы смещается в нижнюю часть. Возвратный механизм перемещает диафрагму в противоположное положение, что приводит к подаче топлива в карбюратор. Принцип работы электрического топливного насоса на автомобилях, оснащенных форсункой, во многом аналогичен механическому аналогу.Центральная часть устройства втягивается в электромагнитный импульсный клапан, пока не разомкнется контактная группа, которая перестанет течь.

Прежде чем приступить к диагностике или замене топливного насоса, необходимо ознакомиться с его расположением. Для этого нужно прибегнуть к помощи инструкции производителя. Стандартное расположение элемента на автомобиле ВАЗ 2110 – под кормовым креслом машины.

Диагностика АЗС ВАЗ 2110 своими руками.

Выявить неправильную работу топливного насоса достаточно просто. Как правило, на работу бензонасоса указывают очевидные факты. Самые популярные признаки неправильной работы элемента:

Появление постороннего звука в процессе эксплуатации
Блок не выполняет основную функцию. Не происходит смешение или не работает контакт.
Снижена производительность подачи топливной смеси.

Этапы диагностики бензонасоса своими руками.

На первом этапе необходимо приступить к проверке давления в топливной системе ВАЗ 2110. Для успешного получения результатов проверки необходимо использовать манометр, который подключается к штуцеру штуцера. В случае, если показатель прибора превышает отметку три и три десятых, возможной причиной неисправности является регулятор давления, который необходимо заменить на исправный. Если индикатор манометра показывает давление менее двух с лишним восьми десятых, необходимо срочно приступить к замене топливного фильтра. В том случае, если после проведенной операции машина продолжает работать некорректно, стоит снять топливный блок и обработать фильтрующую сетку.

В других ситуациях требуется обязательная замена топливного насоса. Если на автомобиле установлен электрический элемент топливной системы, то также стоит обратить внимание на состояние реле насоса. Если реле будет удерживаться в одном из положений, топливная система будет работать неправильно. Во время диагностики стоит обратить внимание на предохранитель, который также подвержен износу и может потребовать замены.

Заменяем элемент топливной системы своими руками.

Для начала подробно разберем, как поменять электро бензонасос. Такая операция может потребоваться в некоторых случаях, среди которых самые распространенные:

Неверные показания датчика топливной системы или его полный выход из строя.
Недостаточная пропускная способность или нарушение структуры сетки сбора топлива.
Некорректная работа самого компрессора.

Для успешного выполнения работ необходимо подготовить стандартный набор для замены топливного насоса, в который входят: ключ на 10, отвертка и оригинальный топливный насос.

Этапы замены электробензонасоса бензонасоса своими руками.

1. Первым делом ослабить давление подачи топлива в ВАЗ 2110.

2. С помощью фиксатора открутить два шланга, отвечающих за подачу рабочей смеси. На этом этапе работы стоит быть предельно осторожным, чтобы не повредить плод бензоблока.

3. Отвернуть гайки вдоль стопорного кольца и демонтировать изделие.

4. Демонтируем провод, который находится на одной из гаек.

5. Следующим шагом необходимо вытащить насосный агрегат из топливного бака. Важно не повредить датчик уровня смеси.

6. Демонтируем уплотнительный элемент топливного элемента и заменяем его новым.

7. После этого устанавливаем новый ТНВД на штатное место и собираем топливную систему в обратной последовательности.

Особенности механического аналога.

Если на автомобиле установлен механический насос, то для его замены потребуются следующие действия:

1. Первым делом снимаем фильтр очистки воздуха ВАЗ 2110.

2. Демонтируем смесительный проводник до элемента.

3. Ослабьте держатели и демонтируйте смесительный провод к карбюратору.

4. Отвинтить держатели и демонтировать элемент.

В процессе эксплуатации автомобиля регулярно диагностируйте и обслуживайте топливную систему, чтобы оставаться уверенным в надежности машины.

Обратите внимание на состояние топливного фильтра после прохождения определенного количества километров. В случае использования некачественной смеси фильтрующий элемент довольно быстро выходит из строя, тогда как использование бензина без очистки крайне нежелательно для системы двигателя.

Топливный насос (ВАЗ-2110) является основным конструктивным элементом топливной системы бензинового двигателя, обеспечивающим подачу топлива к форсункам или карбюратору под самым высоким давлением.
В зависимости от типа привода выполняются электронные и механические агрегаты.А теперь посмотрим устройство этой детали на примере детали, устанавливаемой на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 — Свойства и конструкция

Этот тип механизма применяется только на автомобилях с карбюраторными двигателями. Этот ТНВД ВАЗ-2110 имеет собственный механический привод от распределительного вала, и он размещен на двигателе.

По собственной конструкции Этот элемент является одной из разновидностей поршня и содержит следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется от эксцентрика распределительного вала.При вращении этого элемента деталь движется вниз по штоку с диафрагмой, при этом происходит преодоление усилия пружины. Объем пространства над ним увеличивается, и бензин за счет слива просачивается в насос через отдельный клапан из бензобака. Нагнетательный клапан при этом закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, между каждой из которых находится собственная прокладка. Диафрагма соединена со штоком. Последний осуществляет взаимодействие с деталями механического привода.есть различные схемы привода насоса. Например, на российских «10 катах» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных машинах использовалась его разработка с подкачивающимся «коромыслом».

Топливный насос на ВАЗ-2110 — Свойства

Основные свойства этого устройства заключаются в уровне давления и габаритах корпуса. Наиболее популярными на сегодняшний день являются агрегаты немецкого производства «Бош». Давление топливного насоса ВАЗ-2110 около 2,8-3.8 бар. Траверса бензонасоса изредка, когда определяется диаметром корпуса, в большинстве случаев это длина.

Размеры этой детали могут быть самыми разными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, эти устройства отличаются расположением фишек для клемм. Сама сетка посадочных мест По сути ничем не отличается по марке.Кстати, качество его работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе нужно обращать внимание на более длинные элементы. Кстати, загрязнение корпуса можно разнообразить прокладкой резиновой прокладкой.

Электронные аналоги

А что за специальный топливный насос? ВАЗ-2110 (инжектор) поставляется именно с такими устройствами в топливной системе. Электронный насос используется на бензиновых двигателях с распределенным впрыском топлива.В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительного включения горючего к насосу повышенного давления. Кстати, по такому же принципу работают электронные насосы на бензиновых двигателях с непосредственным впрыском топлива «Common Ryle». Электронный механизм создает давление около 0,3 МПа (в силовых установках с непосредственным впрыском — около 0,7 МПа). Применение механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

И этот блок ставится в топливопровод или в топливный бак. Благодаря такому размещению риск проигрыша будет значительно меньше из-за отсутствия поглощающих магистралей.

Конструкция электронного насоса подразумевает наличие следующих деталей:

Электродвигатель.
Насос в железном корпусе.

Другими словами, этот агрегат состоит из электропривода и насосной части.Все его составляющие находятся в непосредственном контакте с топливом. Кроме перечисленных выше деталей, в модуль также входит датчик расхода топлива, топливный и сетчатый фильтр.

А рассматриваемая деталь действительна за счет наличия 2-х клапанов — оборотного и редукционного. 1-й блокирует систему при остановке работы ДВС. 2-й выполняет функцию поддержки давления в системе, при этом часть топлива подается за счет впуска обратно.

В конструкции различают несколько типов электронасосов:

Ролик.
Шестерни.
Центробежный.

Ролик

Этот аппарат всасывает бензин и перекачивает его за счет работы ротора и движущихся специальных роликов. Когда место между этими 2-мя деталями увеличивается, создается разряд. Благодаря этому топливо заполняет все свободное пространство. Когда он заполняется полностью, подается бензин. По мере вращения ротора это место равномерно миниатюризируется, и в какой-то момент обнажается входное отверстие. Топливо под давлением выходит из насоса.

Шестерни

Аналогично можно описать механизм работы шестеренчатого насоса.В нем бензин всасывается и впрыскивается за счет перемещения внутренней шестерни относительно статора, другими словами внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих промежутках сменную камеру. С помощью этих камер и поглощают топливо и сливают.

Центробежный

В силу своих конструктивных особенностей Эти два насоса установлены непосредственно в топливопроводе. В современных инжекторных устройствах используются механизмы центробежного типа.Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума. Но у них есть свои ограничения по давлению и производительности.

Инжектор

как работает. Замена и проверка

Необходимо будет рассмотреть особенности, которые имеет бензонасос ВАЗ 2109. Если в системе впрыска топлива инжектор, то насос электрического типа. Его применение связано с тем, что возникает необходимость управления подачей топлива в камеры сгорания.Но, как известно, бензин сначала поступает на специальную рампу, в которой смешивается с воздухом в определенной пропорции (14 к 1). В нем поддерживается постоянное давление, при котором смесь подается в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые преобразуют топливно-воздушную смесь в очень мелкие капли. По сути, камера сгорания воспламеняет туман, в котором бензин находится во взвешенном состоянии.

Принцип работы топливного насоса

В системе подачи топлива нет ничего сложного.Обычный насос, который приводится в действие ротором электродвигателя. Для защиты всей топливной системы от попадания мелких частиц используется фильтр. Но на этом возможности не заканчиваются, ведь стоит отметить, что необходимо поддерживать давление в рампе на одном уровне. Бензонасос ВАЗ 2109 (инжектор без него просто не может работать) при условии, что он будет постоянно качать бензин, будет повышать давление все выше и выше. И от этого работа системы будет нарушена.

Поэтому необходимо провести регулировку давления.Для этого используется специальное устройство, которое называется регулятором давления. Он установлен в топливной рампе и соединен с трубопроводом, служащим для сброса лишнего топлива в бак. При включении зажигания производится опрос датчика давления в рампе, и включается привод топливного насоса. После того, как давление в рампе поднялось до необходимого значения, топливный насос отключается. Поэтому он не работает постоянно.

Как снять бензонасос

Расположен под задним сиденьем бензонасос ВАЗ2109.Инжектор подразумевает его установку непосредственно в баке. Дело в том, что насос погружной. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает за счет того, что поплавок перемещает ползунок на переменном сопротивлении. При этом изменяется ток в цепи питания. Количество сдачи определяет количество бензина, оставшегося в баке. Для снятия насоса необходимо использовать пассатижи, отвертку и ключ на 8.

Возможно, причина отсутствия подачи топлива, неработающее реле бензонасоса ВАЗ 2109.Инжектор в своем составе имеет его, как и предохранитель, который запросто мог сгореть. Перед началом работы тщательно очистите всю крышку, чтобы пыль после снятия не попала внутрь бака. Затем с помощью отвертки ослабьте хомуты, которыми стягиваются шланги. Снимите их, если не получается руками, то попробуйте аккуратно сжать их пассатижами и прокрутить. Затем с помощью ключа на 8 откручиваем все гайки крепления крышки к корпусу бака. Обратите внимание на то, что есть шайбы.Не теряйте их. Вот и все, теперь помпу можно смело снимать для замены или ремонта.

Проверка работы насоса

Проверить легко даже без спец. бензонасос ВАЗ 2109. Форсунка не может работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно соединить его клеммы с аккумулятором. Если боитесь, то включите на обрыв одного провода лампу накаливания. Он поможет определить исправность обмотки двигателя.Обратите внимание, что фильтр должен быть максимально чистым. Если он забит, то меняйте его. В противном случае насос не сможет создать нужное давление.

Установка насоса

Обратите внимание на состояние проводов при замене бензонасоса ВАЗ 2109. Инжектор подразумевает питание мотора от бортовой сети, поэтому обрывов и разрушения изоляции быть не должно. Установка топливного насоса осуществляется в последовательности, обратной снятию.Сначала поместите кузов в бак, встав на шпильки. Затем затяните все гайки, затем замените шланги и соедините штекер с проводами.

р>>

Симптомы умирающего бензонасоса ВАЗ 2110

Бензиновый двигатель, подающий топливо к форсункам или карбюратору под высоким давлением.
В зависимости от типа привода выпускаются электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, устанавливаемого на десятку ВАЗ.

Механический топливный насос ВАЗ-2110 — характеристики и конструкция

Этот тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой ТНВД ВАЗ-2110 имеет собственный механический привод от распределительного вала, и расположен он на двигателе внутреннего сгорания.

По своей конструкции этот элемент является одним из видов поршня и включает в себя следующие детали:

Привод этого устройства, как мы говорили ранее, осуществляется от эксцентрика распределительного вала.При вращении этого элемента деталь движется вниз по штоку с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего разрежения поступает в насос через отдельный клапан из бензобака. После этого выпускной клапан закрывается.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, каждая из которых имеет свою прокладку. Диафрагма соединена со штоком. Последний взаимодействует с деталями механического привода.Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. Иномарки используют собственную технологию с двухрычажным «коромыслом».

для ВАЗ-2110 — характеристики

Основными характеристиками данного устройства являются уровень давления и размеры корпуса. Наиболее популярны сегодня агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, эти устройства отличаются расположением фишек для клемм. Сама же сетка в посадочных местах практически не отличается по маркам. Кстати, качество работы при низком уровне топлива в баке зависит от самой длины бензонасоса.То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью газостойкой резиновой прокладки.

Электрические аналоги

А что такого особенного в таком топливном насосе? ВАЗ-2110 (инжектор) поставляется именно с такими устройствами в топливной системе. Электронасос применяется на бензиновых двигателях с многоточечным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива к насосу высокого давления.Кстати, по такому же принципу работают электронасосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rail». Электрический механизм создает давление около 0,3 МПа (в силовых установках с непосредственным впрыском — около 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот узел находится в топливопроводе или в топливном баке. Такое расположение значительно снижает риск потерь из-за отсутствия всасывающих магистралей.

Конструкция электронасоса предполагает наличие следующих элементов:

Электродвигатель.
Насос в металлическом корпусе.

Другими словами, это устройство состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. Кроме вышеперечисленных элементов, в состав модуля данного устройства входят также датчик расхода топлива, топливозаборник и

А рассматриваемая нами деталь работает за счет наличия двух клапанов – обратного и редукционного.Первый блокирует систему при остановленном двигателе внутреннего сгорания. Второй выполняет функцию поддержания давления в системе, при этом часть топлива перепускается обратно на впуск.

По конструкции электронасосы бывают нескольких типов:

Роликовые.
Шестерня.
Центробежный.

Ролик

Это устройство всасывает бензин и нагнетает его за счет работы ротора и движения специальных роликов.Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все свободное пространство. Когда он заполняется, подача бензина прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент впускное отверстие открывается. Топливо под давлением выходит из насоса.

Шестеренчатый

Аналогично можно описать принцип работы шестеренного насоса. В нем бензин всасывается и нагнетается движением внутренней шестерни относительно статора, то есть внешней шестерни.При вращении ротора его боковые стороны зуба образуют в своих промежутках меняющуюся камеру. С помощью этих камер всасывается и откачивается топливо.

Центробежный

Благодаря конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инъекционных устройствах используются центробежные механизмы. Эти насосы обеспечивают равномерную подачу бензина и практически не издают шума. Но у них есть свои ограничения по давлению и производительности.

Тема открыта для тех, кто ищет в интернете информацию технические характеристики топливный насос Bosch на ВАЗ 2110. Если вы искали информацию о топливных насосах на ВАЗ 2110 Bosch, то это некорректный запрос.

Под топливными насосами чаще всего подразумеваются ТНВД, они же ТНВД, и это ближе к дизельным топливным системам. Бензиновые двигатели имеют бензонасосы – механический и электрический.

На ВАЗ 2110 электрический бензонасос Bosch, наверное, самый популярный бензонасос, так как имеет относительно невысокую цену и универсальные габариты, а также доступность в большинстве магазинов.

Рассмотрим следующие темы:

Топливный насос ВАЗ 2110 Bosch производительность/давление
Характеристики топливных насосов Bosch и конкретно топливного насоса Bosch 0580453453

Как выбрать качественный топливный насос Bosch?

Начнем по порядку, а так же просветим как проверить качество бензонасоса Бош без установки на авто и предупреждения по установке.

Производительность топливного насоса Bosch — от 3 до 3,8 бар

Bosch производит собственный топливный насос для каждого типа топливной системы. Почему после выхода из строя родной бензонасоса народ ставит бензонасос Бош с ВАЗ 2110? Как соотносится давление и производительность бензонасоса с родными? Если поставить его с большим давлением, поток увеличится?

Расход не увеличивается от работы бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же из названия есть регулятор давления топлива, думаю понятно какая у него функция выполняет.

Поэтому стоял насос на 2,8 бар, поставили бензонасос Бош Ваз 2110 с 3,8 бар будет только лучше. Расход топлива может увеличиться, если топливный насос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить не сгорающий бензин.

Характеристики топливного насоса Bosch 0580453453

Специально для своих читателей заморочился и измерил бензонасос, который у меня в витрине. На самом деле характеристики бензонасосов Бош отличаются длиной и очень редко диаметром корпуса. Почему? Диаметр корпуса регулируется газостойкой резиновой прокладкой.

Чаще всего характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаться по длине, давлению, расположению фишек для клемм, и все :). Сетка бензонасоса по посадочным местам не отличается, а вот по форме может.

Чип для терминала можно перешить или поставить с того же ВАЗа. Важна длина топливного насоса, так как от него зависит его работа при низком уровне топлива в баке, а если он в модуле, то для его подачи нужна спичка.

Длина топливного насоса:

Топливный насос Bosch 0580453453 — 105 мм
Топливный насос Bosch 0580453449 — 65 мм
Топливный насос Bosch 0580453465 — 90 мм

Как купить качественный топливный насос bosch?

На рынке бензонасос Бош стоит вдвое дешевле моего. Дам более точную информацию, розничная цена бензонасоса Бош ВАЗ 2110 на рынке или в недобросовестных магазинах дешевле покупки оригинального бензонасоса Бош на 10$.

Покупаю примерно за 300 грн, у официального поставщика и знаю что это оригинал, а подделка бензонасос Бош продается в розницу по 220-250 грн.

Бензонасос Бош в герметичной, прочной упаковке, упаковочный пакет плотнее обычного, это чувствуется. Внутри мешка бензин очищенный, если понюхать, то герметичность нарушена, а значит есть вероятность коррозии внутри бензонасоса.

Погружные топливные насосы смазываются и охлаждаются топливом.Из-за некачественного бензина и присадок корродируют внутренние электрические механизмы. При работе на сухую перегрев и стирание кистей. Срок службы топливного насоса очень велик.

Были иномарки, которые спустя более 25 лет решили поменять бензонасос, только по той причине, что он стал плохо качать, такой машиной была Хонда Аккорд 2.0 1986 года. Мне было удивительно услышать, как мой дедушка, который также является водителем этой машины, рассказал мне, как он тестировал.

Говорит, беру баночку, налил воды, включил на аккумуляторе, вижу струя слабенькая, и я понял, что он уже старый. Помпа оригинальная, лично держал в руках. Давление, создаваемое бензонасосом, может достигать 6-7 атмосфер, с такой мощностью работает бензонасос Бош с ВАЗ 2110.

Проверка давления топливного насоса – одна из актуальных задач, которую приходится решать всем автолюбителям. Однако не все из них знают, как проверить бензонасос максимально быстро и наглядно.Смотрите видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

Категории современных газовых насосов

Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос электрический или механический, существуют правила проверки исправности бензонасоса.

Электронные топливные насосы основаны на технологии подачи топлива, при этом скорость подачи зависит от потребностей двигателя. Вся работа такого насоса управляется электроникой, которая регулирует правильные пропорции смеси для двигателя и содержание выхлопных газов.Работа таких ТНВД осуществляется электродвигателем, сразу после включения зажигания.

Механические топливные насосы применяются в автомобилях с карбюраторными двигателями. Особенностью механических топливных насосов является то, что они создают очень низкое давление при подаче топлива. Эти насосы монтируются снаружи бензобака. Сегодня в некоторых автомобилях можно увидеть использование сразу двух типов насосов. Электронный насос настроен на работу с малыми объемами, но достаточно высоким давлением, а механический – настроен на работу с большим объемом, но низким давлением.

Признаки неисправности топливного насоса

Важным звонком о том, что с бензонасосом что-то не так, является нарушение плавности хода автомобиля, который начинает дергаться при езде. В некоторых случаях и на холостом ходу двигатель тоже может дать сбой. Естественно, нужно досконально знать, как проверить бензонасос в данной ситуации.

Увеличение времени запуска двигателя или невозможность этого сделать также может быть признаком того, что топливный насос работает некорректно, то есть не создает необходимого уровня давления.Естественным в такой ситуации является проверка топливного насоса на возможные утечки.

Методы проверки топливного насоса

Для проверки бензонасоса вам понадобится индикатор, который продается в любом автомагазине. Установку индикатора, в каждом конкретном случае, следует производить в соответствии с прилагаемой к нему инструкцией. Затем двигатель запускается и через несколько минут глушится. После этого изучаются показания индикатора: в норме давление не должно опускаться ниже 1.6 атм. — в противном случае придется заменить либо форсунку, либо регулятор.

Проверить топливный насос можно с помощью манометра. Он подключается непосредственно к топливной рампе, а само устройство выводится на лобовое стекло автомобиля (это делается под кромкой капота).

Как только зажигание будет включено, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть менее 300 кПа). После разгона автомобиля (оптимально это будет сделать до 3-й передачи) снова нужно снять показания манометра, которые при работающем бензонасосе не должны сильно меняться, и выходить за указанные пределы.

В случае, когда автомобиль глохнет во время движения, в первую очередь проверьте реле на бензонасосе. Эта процедура заключается в подключении специальной лампочки к разъему бензонасоса. После этого включите зажигание. Если в течение нескольких секунд лампочка загорается, значит, реле топливного насоса работает нормально.

Если топливо начало подтекать, то нужно просто поменять фильтры или прокладки. Также может потребоваться замена диафрагмы или, в редких случаях, клапанов.

Будьте предельно осторожны при работе с топливной системой.Лучше всего сразу обратиться к специалистам, которые точно знают, как быстро и качественно проверить бензонасос.

Видео: Как проверить бензонасос

Эта статья расскажет вам о целях, для которых используется топливный насос ВАЗ 2110. Как известно, сердце любого автомобиля – это двигатель внутреннего сгорания. С его помощью автомобиль приводится в движение. Среди основных систем, которые являются наиболее важными в автомобиле, выделяется топливная система. Именно с его помощью осуществляется подача бензина из бака, который находится в задней части автомобиля, к двигателю внутреннего сгорания.С помощью бензонасоса обеспечивается бесперебойная перекачка бензина под необходимым давлением. Причем бензонасос работает в различных режимах, все зависит от нагрузки на сам двигатель, его насыщенности и производительности. И не забудьте про предохранитель бензонасоса ВАЗ 2110, если вдруг нет подачи топлива, проверьте в первую очередь его.

Работа насоса

Во время эксплуатации автомобиля может произойти все что угодно. В частности, может выйти из строя топливный насос.Или топливный бак грязный, значит фильтр установлен внизу насоса. Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Запчастей к ним очень много, найти их можно в любом автомагазине. Правда, качество продуктов не всегда хорошее. На рынке иногда попадаются откровенные подделки, которые не смогут прослужить даже несколько месяцев. Конечно, нарваться на некачественную запчасть можно и в том случае, если вы приобретете ее для автомобиля иностранного производства.Срок службы помпы ВАЗ 2110 около 100 тыс. км. Если учесть тот факт, что в среднем автомобилист проезжает около 30 тысяч километров в год, то во временном интервале срок службы помпы составит около трех лет. После этого необходимо заменить топливный насос ВАЗ 2110.

Симптомы неисправности

Есть несколько признаков поломки топливного насоса. Звук, с которым он работает, можно услышать в момент включения зажигания.В это время в топливную рампу закачивается бензин для достижения необходимого минимального значения давления. Если вдруг звук стал меняться, скорее всего, есть поломка помпы. Также о неисправности могут свидетельствовать посторонние шумы. Если машина движется рывками, двигатель плохо развивает. Или с трудом может двигаться на первой-второй скорости, скорее всего, причина кроется в том, что бензонасос не может обеспечить нормальный уровень давления в топливной системе. В этом случае двигатель внутреннего сгорания может внезапно остановиться, так как не работает топливный насос ВАЗ 2110.Форсунка работает только в том случае, если в рампе поддерживается определенное давление. И насос его создает.

Давление в системе

А теперь как определить неисправность топливного насоса. А также как диагностировать его поломки на ранних стадиях. Если вдруг стали проявляться все вышеперечисленные симптомы, необходимо пережать шланг обратки топлива, чтобы определить, есть ли давление в системе. При этом необходимо выполнить это действие как можно резче. Как правило, максимальное значение давления в топливной рампе составляет около 7 кгс/см 2 .В среднем более-менее нормальный бензонасос показывает давление на выходе около 5 кгс/см 2 . В инструкции по эксплуатации автомобиля можно прочитать, что минимально допустимое значение давления составляет около 4 кгс/см 2 . Но это в теории , практика показывает, что при условии, что насос развивает такое давление, он еще может служить долго. А вот замена бензонасоса ВАЗ 2110 все же потребуется.

Проверка давления

Но не стоит забывать, что все свои требования автопроизводитель писал, опираясь на проведенные эксперименты.Если бензонасос не качает топливо в систему под давлением 4 кгс/см 2 , то лучшим выходом из положения будет установка нового элемента. Конечно, вполне возможно, что фильтр внизу бензонасоса просто никогда не чистился. Если его заменить, то не исключено, что уровень давления, которое создает бензонасос ВАЗ 2110, значительно повысится. И вполне достаточно будет, чтобы машина имела нормальную приемистость и динамику при движении на большой скорости.Условно можно провести небольшую диагностику бензонасоса, отсоединив бензопровод от рейки. При включении питания полуторалитровая бутылка должна набежать на насос ровно за одну минуту. Такая проверка весьма относительна, ее можно выполнить, только если под рукой нет манометра или компьютерных диагностических систем.

Посторонние звуки

Если вдруг появится посторонний звук при работе бензонасоса, то потребуется его полностью убрать.Стоит отметить, что бензонасос ВАЗ 2110 состоит из нескольких частей, в основе которых лежит электродвигатель. Он приводит в движение крыльчатку, которая перекачивает бензин из бака в топливопровод. Как правило, посторонние звуки появляются при износе самого двигателя или при чрезмерном загрязнении сетки, а также установке неоригинальной. Если вдруг у вас появился такой симптом, необходимо либо заменить, либо отремонтировать этот механизм, так как очень велик риск того, что этот узел в ближайшее время просто выйдет из строя.

Реле и предохранитель

Если двигатель вдруг перестал заводиться, не стоит сразу винить во всем топливный насос. Прежде всего, убедитесь, что реле включения работает правильно. Также обязательно проверьте предохранитель бензонасоса ВАЗ 2110, получает ли он питание от аккумулятора. Реле, включающее бензонасос десятка, находится в дополнительном отсеке, что у ног пассажира. Бывает, что пропадает контакт в самой колодке подключения реле.Поэтому достаточно просто вытащить и установить это реле на новое. Если машина достаточно старая, то возможно, что начала портиться плата. В месте пайки образуются небольшие трещинки, которые мешают нормально протекать току. В результате не включается реле бензонасоса ВАЗ 2110.

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового двигателя внутреннего сгорания, выполняющий функцию подачи топлива к форсункам или карбюратору под высшим давлением.
Электронные и механические узлы изготавливаются в зависимости от типа привода. А теперь посмотрим устройство этой детали на примере элемента, устанавливаемого на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 — свойства и устройство

Этот тип механизма используется только на автомобилях с карбюраторными двигателями. Такой ТНВД ВАЗ-2110 имеет собственный механический привод от распределительного вала, и находится он на двигателе внутреннего сгорания.

По своей конструкции этот элемент является одним из видов поршня и содержит следующие детали:

Привод этого устройства, как мы говорили ранее, осуществляется от эксцентрика распределительного вала.При вращении этого элемента деталь движется вниз по штоку с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего разрежения просачивается в насос через отдельный клапан из бензобака. Выпускной клапан все еще закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, каждая из которых имеет свою прокладку. Диафрагма соединена со штоком. Последний взаимодействует с деталями механического привода.Существуют различные схемы привода насосов. Например, на российских «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных автомобилях применялась собственная конструкция с двухрычажным «коромыслом».

Топливный насос на ВАЗ-2110 — свойства

Основными свойствами этого устройства являются уровень давления и размеры корпуса. Наиболее популярны сегодня агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама особенность бензонасоса иногда определяется диаметром корпуса, в большинстве случаев это длина.

Помимо длины, эти устройства отличаются расположением микросхем для выводов. Сама же сетка в посадочных местах фактически ничем не отличается по маркам. Кстати, качество работы при низком уровне топлива в баке зависит от самой длины бензонасоса.Другими словами, при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать прокладкой из газостойкой резины.

Электронные аналоги

А что особенного в таком топливном насосе? ВАЗ-2110 (инжектор) поставляется с такими устройствами именно в топливной системе. Электронный насос используется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и дизельных двигателях этот элемент используется в контуре пониженного давления для подготовки подачи топлива к насосу избыточного давления.Кстати, по такому же принципу работают электронные насосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rail». Электронный механизм создает давление около 0,3 МПа (в силовых установках с непосредственным впрыском — около 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот узел находится в топливопроводе или в топливном баке. Благодаря такой компоновке риск убытков значительно сведен к минимуму из-за отсутствия поглощающих линий.

Конструкция электронного насоса подразумевает следующие детали:

Электродвигатель.
Насос в железном корпусе.

Другими словами, это устройство состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. Помимо перечисленных выше деталей, в состав модуля этого устройства также входят датчик расхода топлива, топливозаборник и сетчатый фильтр.

А рассматриваемая нами деталь работает за счет наличия 2-х клапанов – обратного и редукционного.1-й блокирует систему при остановленном двигателе внутреннего сгорания. Второй выполняет функцию поддержания давления в системе, при этом часть топлива перепускается на впуск обратно.

По конструкции различают несколько типов электронасосов:

Ролик.
Шестерня.
Центробежный.

Ролик

Это устройство всасывает бензин и перекачивает его за счет работы ротора и движения специальных роликов.Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все свободное пространство. Когда он заполняется, подача бензина прекращается. По мере вращения ротора это место равномерно миниатюризируется, и в какой-то момент входное отверстие открывается. Топливо под давлением выходит из насоса.

Шестерня

Аналогичным образом можно наметить механизм шестеренчатого насоса. В нем бензин всасывается и нагнетается с помощью движения внутренней шестерни относительно статора, проще говоря, внешней шестерни.При вращении ротора его боковые стороны зуба образуют в своих пространствах сменную камеру. С помощью этих камер происходит всасывание и впрыск топлива.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод.
