Двигатель ЗМЗ 402 | Ремонт, характеристики, проблемы, масло

Характеристики двигателя ЗМЗ-402

Производство	ЗМЗ
Марка двигателя	ЗМЗ-402
Годы выпуска	1981-2006
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия	8.2 6.7*
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	100/4500 90/4500*
Крутящий момент, Нм/об.мин	182/2500 172/2500*
Топливо	92 76*
Экологические нормы	—
Вес двигателя, кг	181 184**
Расход  топлива, л/100 км  — город  — трасса  — смешан.	13.5 — —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40
Сколько масла в двигателе	6
При замене лить, л	5.8
Замена масла проводится, км	10000  (лучше 5000)
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км  — по данным завода  — на практике	200  ~200
Тюнинг  — потенциал  — без потери ресурса	~200 ~120-130
Двигатель устанавливался	ГАЗ 2410 ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь

* — для двигателей ЗМЗ 4021.10 и 4025.10

** — вес двигателя для Газели

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9. 5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи.
Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах
2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах
3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто.

4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы.

2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни.
 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши.
4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания.
5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам.
Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс. км.
В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один.

В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей.

Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

 Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн.

Это поедет быстрее 406-го мотора, но стоимость…
Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу

Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

РЕЙТИНГ ДВИГАТЕЛЯ: 2+

<<НАЗАД

Двигатель 402 для автомобиля Волга 3110: характеристики, особенности, ремонт, тюнинг

Многие автомобилисты знают, что двигатель ЗМЗ 402 получил достаточно широкое распространение на транспортных средствах выпускаемых Горьковским автомобильным заводом. Так, ГАЗ 3110 также имел двигатель 402 на своём вооружении до момента выхода более модифицированных версий силовых агрегатов, таких как 4021.10 и 4062.10.

Технические характеристики

Волга 3110 с двигателем ЗМЗ 402 обладала высокими техническими характеристиками. Этот силовой агрегат перешёл на 3110 с не менее известной машины — ГАЗ 24 и 2410. Мотор с нижневальным расположением распределительного вала имел высокий ресурс использования, который составлял 250 000 км, а при правильном обслуживании и уходе мог достигать до 300+ тыс. км.

Автомобиль Волга 3110 двигатель ЗМЗ 402 имеет следующие технические характеристики:

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый с возможностью установки ГБО
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л. с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

• ГАЗ-24-10 Волга – 1985 – 1993;
• ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
• ГАЗ-31029 Волга – 1992 – 1997;
• ГАЗ-3110 Волга – 1997 – 2005;
• ГАЗ-31105 Волга – 2002 – 2006;
• ГАЗ-3302 Газель – 1994 – 2003;
• ГАЗ-33023 Газель-Фермер – 1995 – 2003;
• ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
• ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
• ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
• ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
• ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
• РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
• РАФ-33111 – грузовик двухместный бортовой 1 т;
• РАФ-22038 – маршрутное такси, небольшие объемы производства;
• РАФ-22039 – маршрутное такси крупногабаритное.

Характеристики двигателя позволяли использовать его в Газелях спецтехники, линейка которых выпускалась Мытищинским заводом Купава. В Украине Часовоярский ремзавод собирал автобусы Рута с этими моторами, Черниговский завод – Богдан-А049 и ТУР-А049, Бориспольский автозавод – БАЗ-2215 Дельфин.

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

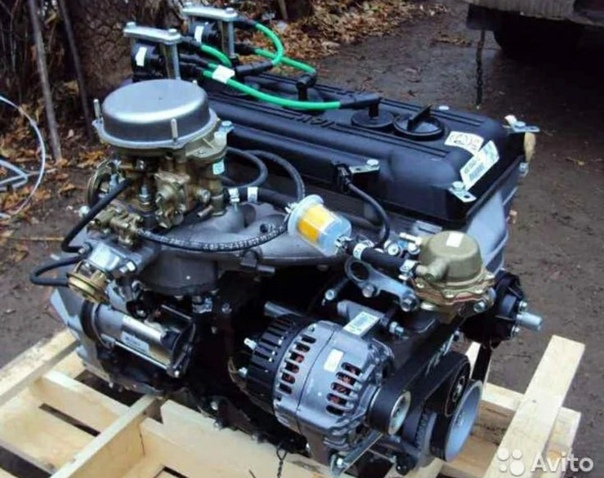

Описание мотора

Блок цилиндров и головка выполнены с высококачественного и прочного алюминиевого справа. Но, если мотор эксплуатировать долгое время на воде, то стенки разрушаются коррозией. Внутри блока установлена цепь ГРМ.

Схема охлаждения двигателя достаточно простая: помпа качает «охлаждайку» по системе, которая включает в себя — термостат, радиатор, водяные рубашки двигателя и патрубки. Водяной насос разборной и состоит из крыльчатки, корпуса, вала, подшипников и сальников, что делает возможным его ремонт.

Схема электрооборудования двигателя достаточна простая, поэтому практически каждый автомобилист сможет разобраться в ней и определить неисправности.

Нюансы при регулировке клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

• изношены кулачки распредвала;
• ось, на которой стоят коромысла, имеет выработку;
• носики коромысел неравномерно сработались;
• износились толкатели;
• сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут убираться не клапан, а в чашку клапанной пружины. Этот дефект удастся устранить установкой новых сухарей.

Статьи по теме:

• Практичная и надежная Волга ГАЗ 31029 Легковые автомобили «Волга» прочно вошли в историю российского автомобилестроения, первая модель ГАЗ- 21 была запущена в производство в 1956 году, и эта машина пользовалась большим спросом […]
• Особенности карбюраторов К126 – устройство, настройка и регулировка Автомобили с карбюраторными двигателями постепенно уходят в прошлое, и таких машин становится все меньше, но так как по дорогам России ездит еще немало подобных авто, запчасти для них […]
• Ремонт двигателя автомобиля Газель Все моторы, устанавливаемые на автомобили Газель, достаточно надежны, хотя недостатки можно найти в любом автомобильном двигателе. У каждой модели ДВС есть свой определенный ресурс, и […]

Ремонт и неисправности

Двигатель ЗМЗ 402 — отличается высокой надёжностью, но вследствие многолетней эксплуатации практически невозможно избежать поломок. Так, чаще всего ломаются элементы системы охлаждения, электропроводки и зажигания.

При неисправностях системы охлаждения двигателя будут видны подтеки охлаждающей жидкости или мотор при этом будет закипать. Поэтому диагностику силового агрегата необходимо проводить постоянно. Ввиду старости мотора электросхема зачастую изношена, а проводка обрывается. Поэтому при эксплуатации силового агрегата на это, стоит обратить особое внимание.

Что касается глобальных проблем, то признаками капитального ремонта движка будут следующие параметры:

• Стук коленчатого вала.
• Изношенность поршневой группы.
• Большой расход топлива и масла.
• Низкое давление масла.
• Подтекания из сальниковой набивки.
• Другие признаки.

как уменьшить расход топлива на 402 двигатели к151 карбюратор

да х. з… ко мне сегодня обратились с просьбой одни изобретатели.. придумали какуюто хрень для белаза.. типа сокращает расход топлива на 15%..просят им белаз на неделю подогнать на испытания этой херни. . попробую их напрячь на легковухи…

Я сам отьездил на Газеле с 402 движком и 151 карбом на 76 бензине 15 лет добился от него 11 — 12 литров. Для начала заглуши шланг идущий (тонкий) от крышки клапанов в нижник карбюратора ХХ станет стабильней. Вот примерно что сделай хотя это относиться ко многим маркам и 151 вчасности : Во первых нужно точно подонять жиклёры воздушные и топивные. Во вторых настроить зажигание на грань дитонации. И в третьих отрегулировать ХХ. Ну в первом случае я тебе не чем помочь не могу — сам подгоняю иногда перетачиваю. Единственное могу подсказать топливные не ставь меньше, ставь на первую камеру увеличинный воздушный а на вторую наоборот уменьшеный если при начале открытия второй камеры будит провал придётся поставить увеличенный переходной системы. Зажигание так же на слух — при движении 40км ч выжимаеш газ до отказу, при наборе скорости до 60 — долны прослушиваться дитаноционные стуки (пальци стучат) — если нет ставь поранье если сильные попозже. Холостой ход — выставляеш винтом (большим) примерно положенное количество оборотов. Малый винт — крутиш в ту или другую сторону до достижения максимума оборотов. После большим винтом понижаеш обороты — чуть больше положенных — на 100. И далее выравниваеш до нужного количества маленьким. Большой — количество Малый — качество

постaвь кaрбюр. вaз2105

touch.otvet.mail.ru

Доработка и тюнинг

Поскольку двигатель ЗМЗ 402 не оснащён электронным блоком управления двигателем, то о чип тюнинге речи идти не может. Единственное, что можно сделать, это заменить систему зажигания. В этом поможет схема электрооборудования.

Двигатель можно подвергнуть только механической переделке. Так, автолюбителю придётся расточить поршневую группу, установить новые поршни, которые будут легче заводских, а также заменить распределительный и коленчатый вал.

Не стоит забывать, что при замене поршневой группы необходимо будет сменить и шатуны. Головка блока цилиндров также поддаётся небольшой переделке. Так, необходимо заменить клапаны и направляющие втулки. Вместе с этим, стоит сменить и седла клапанов.

После проведения внутренней доработки, стоит перейти к наружному тюнингу мотора. Так, меняется карбюратор. Лучше всего подходит чешский Икар, который разрабатывался специально для ГАЗ 24, которые участвовали в гонках. Вместе с карбюратором стоит сменить и воздушный фильтр на «нулевого» сопротивления.

Также, заменяется и система зажигания, а именно свечи и высоковольтные провода. Система охлаждения двигателя также нуждается в модернизации . Последним штрихом становится установка кит комплекта системы охлаждения двигателя.

Некоторые автолюбители современности пробовали устанавливать на силовой агрегат турбонаддув или «улитку». Эта доработка не всегда себя оправдывала. А вот смена выпускного коллектора и установка модернизированной системы выхлопа работает прекрасно.

Расход топлива Газель (402 двигатель) карбюратор и инжектор

Каждый автолюбитель просто обязан следить за своим автомобилем и поддерживать его в хорошем состоянии, и очень многих водителей беспокоит достаточно большой расход топлива Газели 402. Двигатель и карбюратор этой модели отличаются надежностью, и не без оснований пользуются любовью народа, но, имеют небольшой недостаток, о котором и пойдет речь.

О двигателе

Производство одного из самых актуальных двигателей для автомобилей началось еще в 60-х годах прошлого столетия. Изготовление ЗМЗ-402 началось на одном заводе, процесс и модель совершенствовались, и со временем эти двигатели начали поставлять на все заводы, специализирующиеся на сборке таких автомобилей как «Волга» и «Газель».

Двигатель	Расход (трасса)	Расход (город)	Расход (смешанный цикл)
2.5 (бензин)	8.5 л/100 км	13 л/100 км	10.5 л/100 км

За прошедшие годы, марка доказала, что не зря занимает свое место на рынке. Основные его преимущества:

• запускается даже при достаточно низких температурах;
• простота в эксплуатации и при техническом обслуживании;
• низкая стоимость запчастей;
• надежность в применении;
• возможность использования любого вида топлива.

Но, у ЗМЗ-402 есть и недостатки. Потребление топлива на Газели с 402 двигателем – достаточно актуальный вопрос, часто задаваемый владельцами таких автомобилей как «Волга» и «ГАЗель», которые составляли большую часть автотранспорта страны. Эти машины надежны, и еще не в таком далеком прошлом были очень популярны. Но, на сегодняшний день они отходят на задний план и понемногу превращаются в раритет. Одной из причин этому является именно потребление горючего.

Расход топлива

Что на него влияет

Расход бензина на Газель 402 на 100 км зависит от разнообразных условий, и может достигать цифры больше чем 20 литров.

На сегодняшний день, именно из-за этой цифры ЗМЗ-402 не может конкурировать с другими автомобилями, так как их показатели практически в два раза ниже. Но, при желании, этот недостаток можно устранить, соблюдая несложные правила или прибегнув к небольшой хитрости, например, заменив карбюраторный движок.

Первый фактор, влияющий на расход и величину потребления топлива на Газели 402 с карбюратором Солекс, который чаще всего и устанавливается на данные модели двигателей, это мастерство водителя. Чем выше качество вождения, более ровная скорость и менее резкие виражи – тем меньше расход горючего. Резкое торможение и частые разгоны – самые злостные враги для экономии каждого автомобиля, тем более газели. Самым верным вариантом и оптимальным решением будет просто соблюдать установленные правила относительно скорости на данном участке дороги.

Совпадают ли указанные в документах и реальные показатели

Средний расход топлива на трассе на 100 км – около 20 литров,

в то время как на самом деле этот показатель может быть и выше, особенно если осуществлять езду по городу. Здесь стоит учитывать не только профессионализм водителя, но, и качество наших дорог, которые зачастую вынуждают превысить нормы расхода горючего. Как уже говорилось выше, резкое торможение и внезапный набор скорости не очень положительно влияют на экономию бензина или газа, а ведь такие ситуации – не редкость на наших шоссе и трассах, тем более, если используется такая достаточно массивная машина как «Газель».

Устранение проблемы

Как уменьшить расход топлива? Мы уже знаем, что на это влияет стиль езды и качество дорожного покрытия, но, это еще не все. На какие еще факторы стоит обратить внимание:

• Расход горючего зависит и от сезона. В холодное время достаточно большая часть используется для прогрева, тем более, если поездки совершаются на короткое расстояние. Приходится часто глушить, заводить и прогревать движок.
• Состояние двигателя и автомобиля в целом. При ухудшении качества характеристик в связи с возникновением каких-либо неисправностей, топливо просто вылетает в трубу, тем самым, увеличивая его расход.
• Загруженность авто. «Газель» сама по себе имеет не маленький вес, и чем больший груз перевозится на машине, тем большее количество горючего используется.

Самым простым решением будет просто сменить топливо – перейти с бензина на газ.

В целом, газ более экономичный, особенно при движении по трассе, но, это не идеальный вариант. Потребление не становится гораздо меньшим, и, к тому же, машина может просто перестать «тянуть».

Если вы решили вплотную подойти к решению вопроса относительно экономии топлива для вашей Газели, стоит подробно рассмотреть все нюансы.

Реальный расход топлива у Газели 402 может быть гораздо больше, чем ожидается, но, если учитывать все факторы и следовать советам опытных водителей – его можно значительно сократить. Вечно бегущий вперед технический прогресс позволяет усовершенствовать именно технические характеристики автомобиля, которые будут хорошо способствовать экономии. Одним из таких решений может быть замена некоторых деталей топливной системы автомобиля. Для этого стоит обратиться в салон, где вам посоветуют лучший вариант и качественно произведут замену и ремонт.

Изменение технических характеристик

Значительному расходу топлива мотора у Газели может способствовать неправильная или неаккуратная эксплуатация автомобиля, например:

• позднее зажигание;
• езда на непрогретом двигателе;
• несвоевременная замена износившихся деталей.

Простое внимательное отношение к своей машине поможет не только сэкономить горючее, но, и продлить годы службы вашего авто.

Небольшие детали, на которые многие не обращают внимания, помогут уменьшить реальный расход топлива у Газели 402.

Что это за нюансы – можно узнать в салонах, где обслуживаются автомобили, у более опытного водителя, или из нашей статьи. На что именно стоит обратить внимание:

• правильно ли выставлены зазоры в свечах зажигания, и работу непосредственно самих свечей – нет ли в ней перебоев;
• использование подсветки фарами. Дальний свет увеличивает потребление горючего на 10%, ближний – на 5%;
• необходимо следить за температурой жидкости для охлаждения. Если она ниже расчетной, это также увеличивает расход топлива;
• стоит следить за давлением в шинах. Если оно пониженное – это тоже влияет на количество использования бензина или газа;
• необходима своевременная замена воздушного фильтра;
• некачественное горючее расходуется быстрее и в больших количествах.

Как видим, любая деталь важна для устранения проблемы относительно потребления топлива на Газели 402 с карбюратором. Стоит потратить немного времени, уделить внимание практически всем системам автомобиля, чтобы впоследствии сэкономить свои нервы и средства.

Итог

Двигатель Газели ЗМЗ-402 с правильно подобранным карбюратором заслужено пользуются популярностью, так как при поломке замена деталей не требует очень больших финансовых затрат, ремонт производится достаточно быстро и, обычно, не доставляет особых хлопот. Сам по себе двигатель гарантирует безопасную езду.

Единственным недостатком является очень большой расход топлива, но, при желании и эту проблему можно устранить, приложив не так много усилий.

rasxodtopliva.ru

Разборка двигателя ГАЗ 2705 / 3302 Газель с 1994 года

Двигатель ЗМЗ 402, который производился на Заволжском моторном заводе, стал настоящей легендой отечественно автомобилестроения целой эпохи. Он устанавливался на многие модели автомобилей, таких как Волга, УАЗ, Газель и прочие. Но, поскольку силовой агрегат перестали выпускать, а его эксплуатация проводится по этот день, то периодически это движки нуждаются в ремонте.

Причины проведения капитального ремонта

Любой двигатель в процессе эксплуатации изнашивается, и это случается не только с внутренними элементами, но и снаружи. На этот показатель влияет много факторов, которые разрушают двигатель. Итак, рассмотрим, причины, по которым движку ЗМЗ 402 необходим ремонт, особенно, что касается капитального восстановления:

• Как упоминалось ранее — износ. Этот фактор и процесс не щадит даже самые совершенные силовые агрегаты. Происходит это вследствие воздействия на детали — трения, высокой температуры, попадания охлаждающей жидкости.
• Коррозия. Процесс окисления металла неизбежен, и хоть двигатель сделан с алюминия, то коррозионные повреждения внутренней и наружной части автомобиля неизбежны.
• Механические повреждения. В процессе эксплуатации двигателя возможны повреждения наружной части блока и других элементов сердца автомобиля.
• Манера езды. Еще один фактор, который повышает степень износа. Постоянная езда на высоких оборотах, а также ненадлежащая эксплуатация мотора может привести к повышенному износу.
• Несвоевременное обслуживание также может привести к скорому износу внутренних узлов. Так, накопление в силовом агрегате металлической стружки и несвоевременная замена масла может привести к быстрому износу и проведению ремонта.
• Хранение. Как и любая техника, автомобиль и его компоненты хотят быть в сухом и теплом месте. Так, двигатель, который постоит несколько дней на сильном морозе, уже нормально функционировать не сможет. Это связано со свойствами масла, которое уже не способно защищать мотор в полном объеме.
• Другие факторы, которые могут повлиять на износ, что приведет к ремонту.

Прочие неполадки

Среди других, часто возникающих неисправностей двигателя «ЗМЗ-406 Турбо» можно отметить следующее:

Кроме того, неоднократно наблюдаются сбои в работе сцепления «ЗМЗ-406 Турбо» и бензонасоса. В общем, причины неполадок характерны для всех отечественных моторов, включая низкое качество сборки. Тем неменее 406-я модель намного эффективнее и практичнее предшественника под номером 402. Для справки: на базе 406-го «ЗМЗ» разрабатывались моторы 405-й и 409-й серии, объемом 2,7 литра.

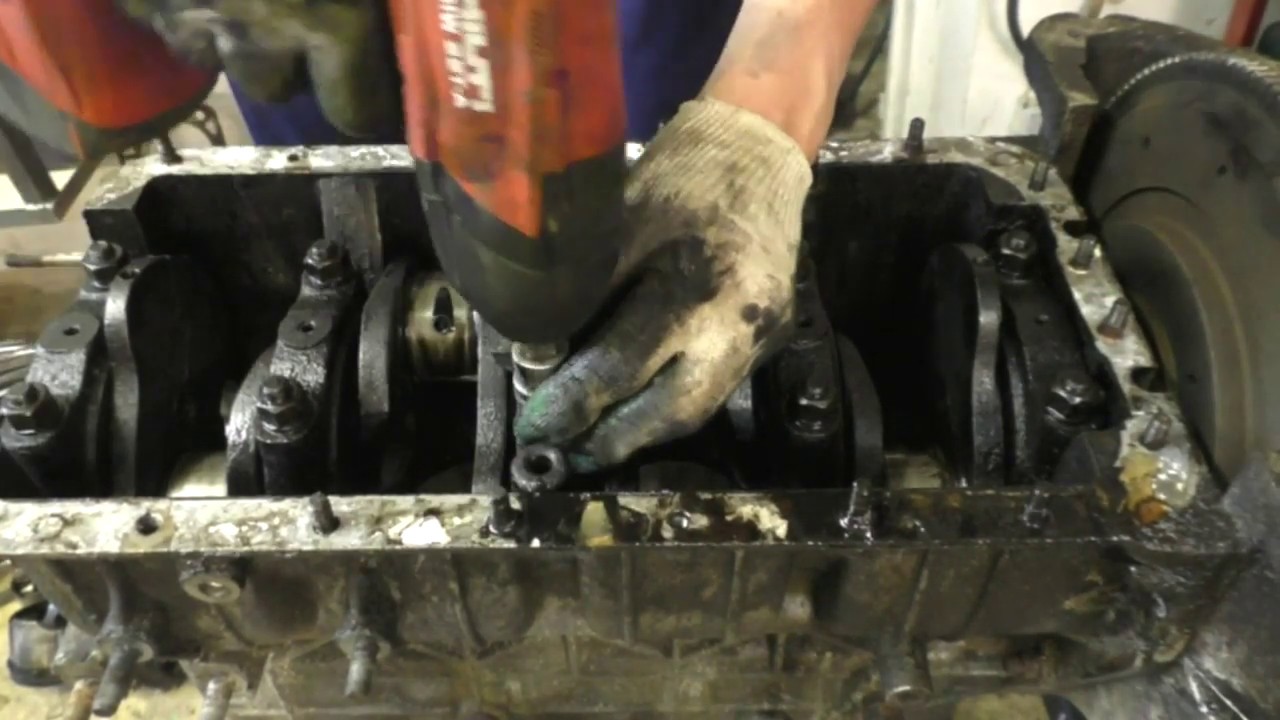

Процесс капитального ремонта двигателя

Процесс проведения ремонта, в том числе и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с другими силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным характеристикам похожи, а поэтому ремонт проводится достаточно легко. Итак, рассмотрим, как отремонтировать движок ЗМЗ 402 своими руками.

Демонтаж двигателя

Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Этот процесс достаточно простой, но рекомендуется выполнять его в четыре руки. Но, есть одно отличие, если ДВС снимается с Волги, то это одна последовательность процедур. Что касается 402-го двигателя Газель, то здесь немного технология демонтажа отличается. Чтобы не запутаться, рассмотрим классический процесс съема мотора с автомобиля Волга.

Итак, какую последовательность операций необходимо выполнить автомобилисту, что снять движок с транспортного средства:

1. Сначала, демонтируется АКБ и откручивается его полка.
2. Далее, необходимо снять воздушный фильтр и карбюратор.
3. Отсоединяем приемную трубу от выпускного коллектора.
4. Выкручиваем свечи зажигания, снимаем провода и трамблер.
5. Сливаем моторное масло.

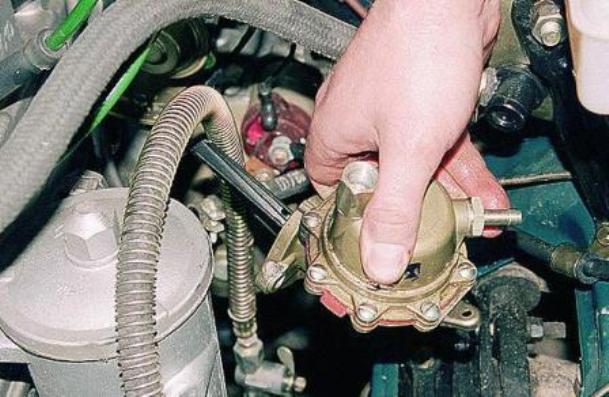

6. Отсоединяем топливную систему.
7. Снимаем крыльчатку вентилятора.
8. Демонтируем стартер и генератор, а также проводку, связанную с ними.
9. Отсоединяем сцепление от коробки передач.
10. Демонтируем корпус масляного фильтра.
11. Снимаем радиатор и патрубки системы охлаждения.
12. Демонтируем впускной и выпускной коллектор.

Далее, когда все разобрано, снимаем полностью капот, чтобы можно быть беспрепятственно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер или лебедку. Теперь, устанавливаем мотор на специальный стенд, если такого нет, то на поддоны и приступаем к его разборке. Автомобилисту необходимо разобрать свой двигатель полностью.

Ремонт двигателя ЗМЗ-402 УАЗ 469

Разборка и дефектовка двигателя ЗМЗ-402

Решил починить 402 двигатель с Волги и внедрить по весне его в УАЗ 469. Двигатель уже немного отмытый от метрового слоя грязи.

На улице -10, мою двиган.

Ну собственно, ключи в зубы и вперёд. Отработка слитая воняла смесь духов с конфетами, хрень какая-то. Внутренние полостя двигателя были загажены смесью говна и солидола с сажей почти в сантиметр под клапанной крышкой. При вскрытии картера обнаружилась открученная гайка коренного, уже не зря разобрал.

Гайка хранилась в поддоне.

Процесс разборки

Набивка порядком подношена, была установлена ёлкой по вращению, т.е. наоборот.

Выпускные клапана развальцованы грибком.

Забоины на коромыслах.

Грязные капец.

Забоины на толкателях.

Больше всех огорчил распредвал, на 4 кулачках забоины, кулачки сточены на 1 мм.

Забоины на распредвале.

На впускных клапанах в верхней части пропилы? Чё за фигня как напильником, и они рвут сальники.

Впускной клапан.

Для замера жесткости пружин был сделан такая приспособа.

По итогам разбора распредвал под замену, колено шлифовать, клапана под замену, ну вся мелочёвка то же. Башку буду пилить под 92 бензин. Пружины внутренние в допуске, внешние слабоваты (46 мм, 23-25 кг). Поршневая в допуске, хоть что-то не менять, поменяю тока кольца.

Сборка блока цилиндров двигателя ЗМЗ-402

Самое интересное то, что нет всего объёма необходимой информации по ремонту в одной книге. Приходится проходить хитрый квест из книг, статей, форумов, личного опыта, бесед, логики и здравого смысла, после чего наступает озарение и свыше даруется умение сборки двигателя.

Приятный процесс

Итак, на данный момент собрал блок. Первым делом устранил заводские косяки при изготовлении блока, канал после помпы забит облоем и дефектами литья.

Но после использования волшебного напильника всё проходит.

Далее выкручиваем пробки масляных каналов, и прочищаем проводом и компрессором внутренности, в трёх каналах обнаружилось остатки сверловки, похоже ещё заводской.

Лёгким движением руки ровняем острые кромки на масляных каналах коленвала, чтобы они не срезали вкладыши, тут главное не сделать бугорок по кромке.

Раскручиваю коленвал, не над головой, а пробки шатунных шеек, т.к. гомна там много, а этого не делают даже некоторые «грамотные» мотористы.

Гомна под горлышко.

Должно быть вот так.

Столько грязи с коленвала набралось.

Усаживаю набивку в блок.

Ставим колено и вгоняю поршня, все сопрягаемые детали жирно мажу маслом, которое потом залью для обкатки.

Стяжка на двух хомутах и полоски жести 30*290мм

Усадка набивки.

Установка распредвала.

Поставил переходник на жигулёвский фильтр, масляный канал рассверлил, был совсем маленький.

Переходник на жигулёвский фильтр.

Трубка не совпала. Я даже не сомневался, что так будет.

Шкив расползался пришлось сбить и прихватить.

Покрасил крышки. В двигателе как и в человеке всё должно быть красиво.

Всё, закрыл поддон.

Слева волговский кронштейн, справа УАЗовский, для сравнения

Вот так на данный момент.

Внедрение двигателя ЗМЗ-402 в УАЗ 469

Решил описать про сцепление в отдельной части, ибо страждущих просветления по вопросу внедрения ЗМЗ-402 с волги в УАЗ в инете полно, инфы то же много, но вопросы остаются. Собственно, сбор и обобщение инфы я начал давно. Кронштейны крепления двигателя я купил заранее. Однако, не всё так просто. Короче, придя в магазин в первый раз, да и во второй раз уже с маркировкой, с продавцом не удалось прийти к общему мнению, что мне нужно всё-таки. Пришлось ехать в третий раз уже с маховиком и смотреть по месту. В итоге, была подобрана корзина Fenox, ведомый любой УАЗовский под нужный вал (они тож разные).

Вот она.

Для сравнения: слева старая волговская, а справа — новая, сзади — рычажная. Точно не скажу откуда она с УАЗа или ГАЗона, 6 пружин, с виду мощней чем с УАЗа. Читал по отзывам, что диафрагменная сцепа слабее рычажной, небольшой тест наступая пяткой в место прижима выжимного подшипника своим чахлым тельцем в 100 кг могу сказать, что старая волговская и рычажная прогнулись на 1-1,5 см, а новая нифига не прогнулась.

Вот три подопытных.

Читал, что маховик на ЗМЗ-402 легче чем на УАЗе (8 кг против 13 кг), ну фиг знает может у меня он от старости такой, но весит он 13 кг.

Это с ключом на 13.

А диаметр у него вот такой.

Колокол желательно что бы был универсальный, как у меня.

Обобщая, можно сказать, чтобы внедрить ЗМЗ-402 с волги в УАЗ достаточно купить нажимной диск, и передние кронштейны крепления двигателя. Ну выхлоп ещё переделать, управление педалью газа… это мелочи.

Мне пришлось ещё зубчатый венец поменять, сбил старый молотком, новый положил в духовку на 10 минут под 250 градусов, ну как 10 минут, — как завоняло, так и достал. Заранее смазал маховик фиксатором резьбы и надел венец. Как остыло всё собрал. фоток нет, всё банально просто.

Закрыл ещё одну полость.

Наткнулся на форумах, что бывает убегает тосол через дыру в блоке по шпильке, вот эту

Секретная дыра с резьбой на 10.

Проверять теорию о телепортации тосола в иные измерения посредством этого отверстия я не стал, а просто как рекомендовали вкрутил туда болт.

Болт, хранитель тосола.

Сборка ГБЦ

Собрал ГБЦ. Клёва, так ёмко все «любовные» отношения с башкой можно описать в двух словах. А так без мата сложно даже рассказать, что пришлось сделать пережить и испытать. Башку шлифовал под 92 бензин срезали 3,5 мм, высота ГБЦ была 98 мм стала 94,5 мм (стандарт 94,4 мм), долго я объяснял деду за станком нафига мне это нужно и что я хочу добиться. Потом он еще перезванивал 2 раза, уточнял точно ли нужно срезать 3,5 мм.

Сперва-наперво я озаботился тем, с чем сталкиваются многие устанавливая 402 двигатель на УАЗ, отвод на печку, так называемый танчик, в задней части ГБЦ упирается в стенку подкапотного пространства и его нужно снимать, и встаёт вопрос откуда брать отвод на печку. Хорошо если в верхней части ГБЦ стоит датчик, то вопрос отпадает, у меня же на этом месте был лишь технологический прилив алюминия. Короче дыры нет. Но нормальных пацанов отсутствие дыры не остановит, нужно сделаю, я так женился вообще. Ладно хватит демагогии ближе к делу. Короче ГБЦ была вот такая:

Просто прилив.

Взял сверло на 19мм (на 18мм надо было брать, но и так нормально вышло) и метчики полдюймовые для трубной резьбы, их видно на фото, и понеслась.

Мля, чё я сделал …

Сверлим и режу резьбу, всё просто места хватает.

Всё готово

Далее проверил масленый канал, он немного не совпадал с блоком, был подпилен напильником.

Шлифанул привалочную плоскость.

Проверил каналы входа-выхода на совпадение с пауком, подпилил.

3мм почти

С обратной стороны.

Ну и самая нелюбимая процедура притирка клапанов, не любить я её стал после покупки эл. дрели, а до этого просто люто ненавидел.

На суровых Челябинских клапанах от покупной притирки не осталось ни царапины, хотя поясок на седле набился уже почти 2 мм, повторил с самодельной из абразива, немного пошло.

Вот он, поясок моей мечты

Но на остальных я так и не добился такого же эффекта — забил на них, пролил растворителем, вроде, не течёт и засухарил.

В наборе прокладок были прокладки под всё, кроме задней заглушки ГБЦ пришлось делать самому. Дырки удобно бить гильзой 7,62,

Для набива колпачков чётко подошёл ёршик.

Ну и завершение.

Проходной диаметр уголка на 15 примерно 14,5 мм, танчика 9,5 мм, т.е. проход в уголке больше чем в 2 раза. Отверстия под шпильки двигателя прогнал сверлом 13 мм вычистил много грязи и удалил сплюснутый к резьбе алюминий. В идеале бы направляющие поменять (зазор 0,5 при допуске max 0,25 мм), но дорого, а самому нет подходящего набора инструментов. В продаже развёртки гамно, да и дорогое к тому же.

Финальная сборка двигателя ЗМЗ-402

Писать особо нечего, собрал движочек. Лежит скучает, ждёт тепла и как подсохнет на улице. Я не маньяк, чтоб в -20 менять двиган на улице, ну по крайней мере пока не маньяк. Башку прикрутил, клапана отрегулировал, там ничё интересного, из новшеств просверлил в помпе дырку под полудюймовый ёршик, чтоб отток ОЖ из печки был равен притоку.

Уже с резьбой.

В тройник вогнал втулку от амортизатора, чтоб уменьшить ход жидкости по малому кругу, чтобы помпа больше с печки подсасывала.

Вот такой он ждёт.

Есть и печаль-беда, я где-то потерял щуп. Всё перерыл — не нашёл, помню, что мыл, а куда дел так и не нашёл.

Заткнул пока отвёрткой.

Все гайки, шпильки и болты закручивал на фиксатор резьбы, где красный, где синий, что-то очень мне он в последнее время нравится.

https://www.drive2.ru/l/5190853/, https://www.drive2.ru/l/5220498/, https://www.drive2.ru/l/5258319/, https://www.drive2.ru/l/5293668/, https://www.drive2.ru/l/5770201/

следующая статья:

Доработка ГБЦ и Т-образные клапана УАЗ 31512

Начинаем с ГБЦ. Она была в таком виде: Поедена коррозией, большие канавки в местах ОЖ Ну ничего страшного, сделаем

Рейтинг 4.67 [3 Голоса (ов)]

Техническое обслуживание после проведения капитального ремонта

Техническое обслуживание после капитального ремонта 402-го кардинально не отличается от обычного ТО. Разницу составляет только время пробега. Итак, рассмотрим, когда необходимо делать техническое обслуживание, и какие процедуры проводятся:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Замена масла в двигателе

Одним из самых проводимых процессов, после проведения ремонта, является — замена моторного масла. Завод изготовитель рекомендует проводить смену смазочной жидкости на ЗМЗ 402, не позднее 10000 км пробега от предыдущей замены.

Рассмотрим, последовательность действий направленных на замену моторного масла:

1. Демонтируем клемму-минус с аккумулятора.
2. Снимаем нижнюю металлическую защиту двигателя.
3. Подставив емкость, откручиваем сливной болт и ждем, пока вытечет масло.
4. Откручиваем верхний болт крепления масляного фильтра и вынимаем фильтрующий элемент.
5. Устанавливаем новый фильтр, при этом не стоит забывать, что уплотнительные резинки между корпусом и крышкой также стоит сменить.
6. Закручиваем сливной болт, не забыв заменить уплотнительную прокладку.
7. Через заливную горловину, заливаем 5,5 литра нового масла.

Процесс замены масла на ЗМЗ 402 достаточно простой, и проводится легче, чем на автомобилях серии ВАЗ.

Как снять двигатель 402 с газели своими руками

Перед отсоединением шлангов и электрических проводов рекомендуется их промаркировать, чтобы не перепутать при сборке

Двигатель вынимается из автомобиля вверх.

Для снятия двигателя необходима таль или другое подъемное устройство грузоподъемностью не менее 300 кг.

Автомобиль нужно установить на подъемник, смотровую канаву или эстакаду. Перед снятием двигателя необходимо подготовить надежную подставку, на которой двигатель должен стоять устойчиво.

1. Снять аккумуляторную батарею.

3. Снять передний брызговик двигателя.

4. Слить жидкость из системы охлаждения двигателя.

5. Слить масло из картера двигателя.

6. Слить масло из коробки передач.

7. Снять радиатор системы охлаждения.

8. Отсоединить от распределителя зажигания центральный провод высокого напряжения и низковольтный провод.

Отсоединить провода от стартера, сняв резиновые защитные колпаки 1.

Отсоединить топливопровод 2 от топливного насоса.

Отсоединить провод от датчика аварийного давления масла, установленного снизу масляного фильтра.

Отсоединить подводящий шланг масляного радиатора от крана, расположенного в нижней части блока с левой стороны.

11. Отсоединить провод 1 от датчика 2 указателя температуры охлаждающей жидкости.

Ослабить затяжку хомута 3 и отсоединить шланг 4 от крышки корпуса термостата.

Отсоединить провода от генератора, отсоединив колодку 1 и отвернув винт 2.

Снять воздушный фильтр.

Отсоединить провода 1 от микровыключателя 2 на карбюраторе.

Отсоединить от рычага привода воздушной заслонки карбюратора тягу воздушной заслонки 2 и, отвернув винт 1, вынуть тягу 2 из кронштейна.

Тягу привода акселератора 4 отсоединить от сектора привода дроссельных заслонок, отвернуть гайку 3 и вынуть тягу 4 из кронштейна.

Отсоединить от карбюратора шланг слива топлива 1.

Отсоединить вакуумный шланг 2 электромагнитного клапана ЭПХХ и вакуумный шланг от трубки подвода разрежения к клапану ЭПХХ с другой стороны карбюратора.

Отсоединить вакуумный шланг 3 усилителя тормозов от штуцера на впускной трубе двигателя, ослабив затяжку хомута 4.

Отсоединить шланг подвода масла из масляного радиатора от штуцера в нижней части блока с правой стороны.

Отсоединить провод от датчика указателя давления масла на блоке с правой стороны.

Отсоединить шланги подачи и слива жидкости из отопителя от штуцеров радиатора отопителя.

Снять систему выпуска отработавших газов.

Снять коробку передач.

Снять рабочий цилиндр сцепления, не отсоединяя от него шланг, и оставить цилиндр висеть на шланге.

Отсоединить провод на «массу» от картера сцепления.

Отвернуть с каждой стороны болт крепления кронштейна подвески двигателя к подушке.

Проверить, все ли шланги и провода отсоединены от двигателя.

Осторожно вынуть двигатель вверх.

Устанавливают двигатель в обратном порядке.

При установке двигателя на подушки следить за тем, чтобы установочные штифты на подушках вошли в отверстия на кронштейнах двигателя, при этом должны совместиться отверстия под болты на кронштейнах и подушках.

Источник

Вывод

Ремонт ЗМЗ 402 — это целый комплекс операций, который необходим для восстановления двигателя до заводских норм. Так, отремонтированный силовой агрегат становиться почти новым, а ресурс пригодности составляет около 90%.

Для того чтобы провести капитальный ремонт стоит сделать многое, а именно — расточить блок цилиндров, сделать проточку коленчатого вала, перебрать головку блока, а также заменить попутные детали, такие как водяной и масляный насос.

На данном видео ремонта 402 двигателя

, автор в подробностях рассказывает о том, как осуществить его разборку и ремонт.

Показывает, как снимается правильно крышка клапанов. Также обращает внимание зрителей на состояние штанг, как на одну из частых поломок и объясняет, почему их нужно менять.

Поэтапно разбирая двигатель, автор обращает свое внимание на том, что все детали крепления обязательно должны быть в автомобильном масле. При разборке все каналы нужно почистить, а если есть выбоины, их необходимо заточить. Также нужно обратить внимание на клапана, они должны быть чистыми и не прогоревшие.

Как снять двигатель 402 с газели своими руками

Именно так и после съёма навесного вытаскивал с коробкой. Капот, есно, снят. Правда в гараже у меня эл. тельфер. А на УАЗ точно так же вытаскивал и ставил в сборе с коробкой и раздаткой, потому как поставить коробку с раздаткой под машиной это ещё тот гемор. А у приятеля тельфера нет и для удобства сняли бампер и морду, и в четвером, на трубах вынесли дв. верёд.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей. Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость… Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

принципы, процессы — Автомобили Premier

Содержание

• Обстоятельства проведения капремонта
• Процесс капремонта двигателя

• Демонтаж двигателя
• Диагностика неисправностей
• Расточка блока
• Ремонт коленчатого вала
• Ремонт головки блока
• Процесс сборки
• Обкатка

Техобслуживание по окончании проведения капремонта

Замена масла в двигателе

Вывод

Двигатель ЗМЗ 402, что производился на Заволжском моторном заводе, стал настоящей легендой отечественно автомобилестроения целой эры. Он устанавливался на многие модели машин, таких как Волга, УАЗ, Газель и другие.

Но, потому, что силовой агрегат прекратили производить, а его эксплуатация проводится по данный сутки, то иногда это движки нуждаются в ремонте.

Обстоятельства проведения капремонта

Любой двигатель в ходе эксплуатации изнашивается, и это случается не лишь с внутренними элементами, но и снаружи. На данный показатель воздействует большое количество факторов, каковые разрушают двигатель. Итак, разглядим, обстоятельства, по которым движку ЗМЗ 402 нужен ремонт, в особенности, что касается капитального восстановления:

• Как упоминалось ранее — износ. процесс и Этот фактор не щадит кроме того самые идеальные силовые агрегаты. Происходит это благодаря действия на подробности — трения, большой температуры, попадания охлаждающей жидкости.
• Коррозия. Процесс окисления металла неизбежен, и хоть двигатель сделан с алюминия, то коррозионные повреждения внутренней и наружной части автомобиля неизбежны.
• Механические повреждения. В ходе эксплуатации двигателя вероятны повреждения наружной части других элементов и блока сердца автомобиля.
• Манера езды. Еще один фактор, что повышает степень износа. Постоянная езда на высоких оборотах, а кроме этого ненадлежащая эксплуатация мотора может привести к повышенному износу.
• Несвоевременное обслуживание кроме этого может привести к скорому износу внутренних узлов. Так, накопление в силовом агрегате железной стружки и несвоевременная замена масла может привести к проведению ремонта и быстрому износу.
• Хранение. Как и каждая техника, его компоненты и автомобиль желают быть в сухом и теплом месте. Так, двигатель, что постоит пара дней на сильном морозе, уже нормально функционировать не сможет. Это связано со особенностями масла, которое уже не способно защищать мотор в полном количестве.
• Другие факторы, каковые смогут оказать влияние на износ, что приведет к ремонту.

Процесс капремонта двигателя

Процесс проведения ремонта, а также и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с вторыми силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным чертям похожи, а исходя из этого ремонт проводится достаточно легко.

Итак, разглядим, как отремонтировать движок ЗМЗ 402 собственными руками.

Демонтаж двигателя

Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Данный процесс достаточно простой, но рекомендуется делать его в четыре руки. Но, имеется одно отличие, в случае если ДВС снимается с Волги, то это одна последовательность процедур.

Что касается 402-го двигателя Газель, то тут мало разработка демонтажа отличается. Дабы не запутаться, разглядим хороший процесс съема мотора с автомобиля Волга.

Итак, какую последовательность операций нужно выполнить автолюбителю, что снять движок с транспортного средства:

1. Сперва, демонтируется АКБ и откручивается его полка.
2. Потом, нужно снять карбюратор и воздушный фильтр.
3. Отсоединяем приемную трубу от выпускного коллектора.
4. Выкручиваем свечи зажигания, снимаем провода и трамблер.
5. Сливаем моторное масло.
6. Отсоединяем топливную совокупность.
7. Снимаем крыльчатку вентилятора.
8. Демонтируем генератор и стартер, а кроме этого проводку, связанную с ними.
9. Отсоединяем сцепление от коробки передач.
10. Демонтируем корпус масляного фильтра.
11. Снимаем патрубки и радиатор совокупности охлаждения.
12. Демонтируем впускной и выпускной коллектор.

Потом, в то время, когда все разобрано, снимаем всецело капот, дабы возможно быть свободно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер либо лебедку.

Сейчас, устанавливаем мотор на особый стенд, в случае если для того чтобы нет, то на поддоны и приступаем к его разборке. Автолюбителю нужно разобрать собственный двигатель всецело.

Для этого снимаем подробности в следующей последовательности: сцепление, клапанная крышка, поддон, головка блока цилиндров, масляный и водяной насосы, поршни, бугеля, коленчатый вал. Сейчас возможно приступить к процедуре диагностики состояния подробностей.

Диагностика неисправностей

Диагностика подробностей мотора начинается с осмотра целостности блока цилиндров и коленчатого вала. При необходимости корпус может завариваться особой сваркой.

В случае если блок очень сильно подвержен разрушениям, то направляться его заменить на новый.

Следующим этапом проведения диагностики делается промер цилиндров. Стандартом для ЗМЗ 402 считается размер 92 мм. Но, в случае если имеется выработка на стенках, царапины либо раковины, то нужно будет точить до следующего размера.

А в случае если промер продемонстрировал, что стены уже имеют ремонт, то необходимо в необходимом порядке точить до следующего, потому, что цилиндры имеют выработку и ее нужно устранить.

Разглядим, таблицу размерности ремонтов для силового его 402 модификаций и агрегата:

Ремонт	Размер
Стандарт	92,0 мм
1	92,5 мм
2	93,0 мм
3	93,5 мм
4 и более	Гильзовка блока (установка гильз стандартного размера 92,0 мм)

Следующим исследуемым делается коленчатый вал. Так как и с блоком цилиндров нужно промерить шейки на размер, твёрдость и наличие повреждений.

В случае если по все критериям и показателям коленвал возможно точить, то определяется вид ремонта. Кстати, номер ремонта коренных и шатунных шеек смогут между собой различаться.

Разглядим, таблицу размерности ремонтов для коленчатого вала 402 и его модификаций:

Вид ремонта	Размер
1	0,05 мм
2	0,25 мм
3	0,50 мм
4	0,75 мм
5	1,00 мм

Все остальные подробности диагностируются в соответствии с управлению по ремонту и эксплуатации двигателей ЗМЗ 402.

Расточка блока

Расточка блока цилиндров проводится на особом расточном стенде в соответствии с предварительно определенному размеру. По окончании проведения протоки, стены цилиндров поддаются хонинговке, то имеется доводятся до зеркального состояния.

Это делается с целью, дабы маслосъемные кольца надлежащим образом снимали масло со стенок цилиндров. По окончании проведения всех операций, нужно прошлифовать поверхность блока цилиндров на 0,05 мм, а после этого вымыть его от железной стружки.

Ремонт коленчатого вала

Ремонт коленчатого вала, кроме этого, проводится на особом станке с круглым каменным диском различной зернистости. Шейки вала шлифуются в соответствии с ранее установленному размеру, под определенного размера вкладыша.

Ремонт головки блока

Отремонтировать головку блока цилиндров удается не неизменно, потому, что многие автолюбители применяют вместо тосола воду, а это разрушает структуру подробности. Так, перед тем как приступать к ремонту направляться разобрать узел и выяснить его ремонтопригодность.

В случае если пригодиться, то заменить корпус ГБЦ на новый.

В ходе разборки определяется, какие конкретно подробности нужно заменить. Как показывает опыт, обычно, замене подлежат: впускные и выпускные клапаны, седла, направляющие втулки, сальники клапанов и распределительного вала.

Перед тем как установить новые направляющие втулки, они проходят процесс «развертки» либо проточки. Само собой разумеется, возможно покинуть ветхие, но тогда ремонт проводится за разработкой k-line, где конкретно ставятся медные втулки.

Остальные операции проводятся стандартно.

Процесс сборки

В то время, когда все отремонтировано, возможно приступить конкретно к процессу сборки. Для этого все подробности сносятся в одно место, и начинается волшебство непонятное многим. Разглядим последовательность действий сборки силового агрегата:

1. Устанавливаем коренные вкладыши и коленчатый вал, каковые фиксируются бугелями.
2. Собираем воедино шатуны и поршни.
3. Закрепляем нижнюю шейку шатуна к коленчатому валу, наряду с этим, не забыв поставить шатунные вкладыши.
4. Устанавливаем масляный насос и закрываем поддон.
5. Ставим сцепление и проводим балансировку с коленчатым валом.
6. Устанавливаем головку блока цилиндров, наряду с этим прокладку нужно смазать графитовой смазкой, в случае если на ней нет герметика.
7. Устанавливаем клапанную крышку.
8. Все остальные подробности устанавливаются в том же порядке.

По окончании сборке силового агрегата, его нужно установить на автомобиль. Сборка проводится о обратном порядке от разборки.

Обкатка

Обкатка движка ЗМЗ 402, в случае если ремонт проводился самостоятельно, проводится лишь на тёплую. Так, двигатель обязан поработать в различных режимах. Разглядим, как обкатать двигатель по окончании капремонта:

• При помощи ручного метода проводиться накачка топливной смеси.
• Потом, конкретно идет пуск силового агрегата.
• Сперва, обороты составляют 1000-1200 в 60 секунд.
• Спустя 5 мин. их нужно расширить при помощи педали акселератора до 2000 об/мин. И так мотор обязан проработать около 7 мин..
• Потом, опустить обороты до 1200 в 60 секунд и позволять проработать 2-3 60 секунд.
• Двигатель глушиться и ему позволяют остыть.
• Проводиться регулировка клапанов.
• Процесс повторить.

Так, двигатель будет обкатан и готов к предстоящей эксплуатации. В случае если в ходе обкатки показались подтеки либо стуки, стоит выяснить неисправности и устранить их.

Наряду с этим мотор эксплуатировать запрещено.

Техобслуживание по окончании проведения капремонта

Техобслуживание по окончании капремонта 402-го кардинально не отличается от простого ТО. Отличие образовывает лишь время пробега. Итак, разглядим, в то время, когда нужно делать техобслуживание, и какие конкретно процедуры проводятся:

1. 1000 км: замена масляного фильтра и масла.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра узкой очистки горючего.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра узкой очистки горючего, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масляного фильтра и масла. Каждые 20000 км изменяется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Замена масла в двигателе

Одним из самых проводимых процессов, по окончании проведения ремонта, есть — замена моторного масла. Завод изготовитель рекомендует проводить смену смазочной жидкости на ЗМЗ 402, не позднее 10000 км пробега от прошлой замены.

Разглядим, последовательность действий направленных на замену моторного масла:

1. Демонтируем клемму-минус с аккумулятора.
2. Снимаем нижнюю железную защиту двигателя.
3. Подставив емкость, откручиваем сливной болт и ожидаем, пока вытечет масло.
4. Откручиваем верхний болт крепления масляного фильтра и вынимаем фильтрующий элемент.
5. Устанавливаем новый фильтр, наряду с этим не стоит забывать, что уплотнительные резинки между крышкой и корпусом кроме этого стоит поменять.
6. Закручиваем сливной болт, не забыв заменить уплотнительную прокладку.
7. Через заливную горловину, заливаем 5,5 литра нового масла.

Процесс замены масла на ЗМЗ 402 достаточно простой, и проводится легче, чем на машинах серии ВАЗ.

Вывод

Ремонт ЗМЗ 402 — это целый комплекс операций, что нужен для восстановления двигателя до заводских норм. Так, отремонтированный силовой агрегат становиться практически новым, а ресурс пригодности образовывает около 90%.

Чтобы совершить капремонт стоит сделать очень многое, а как раз — расточить блок цилиндров, сделать проточку коленчатого вала, перебрать головку блока, а кроме этого заменить попутные подробности, такие как масляный насос и водяной.

Кто освобождается от оплаты капремонта

Похожие статьи, подобранные для Вас:

Двигатель ЗМЗ-24Д

Ремонт двигателя ГАЗ-24 ЗМЗ-24Д своими руками Ваш старый добрый ЗМЗ-24Д застучал. Или задымил. Или пропало давление масла. Или вы обнаружили в масле тосол. Вы едете (возможно на веревке) в ближайший автосервис и там понимаете, что стоимость ремонта двигателя соизмерима с половиной стоимости вашей далеко уже не новой машины. У многих при этом опускаются руки. Но если эти руки умеют держать гаечный ключ, унывать не стоит. Вам предстоит увлекательный творческий процесс самостоятельного ремонта двигателя! И эта страница Вам в этом поможет. Возможна ли самостоятельная переборка двигателя? Если у вас есть элементарные технические навыки, свободное время, а главное - желание, — ответ утвердительный.     ГАЗ-24 — страница любителей классической Волги Ремонт ГАЗ-24 — ремонт Волги своими руками. История двигателя  — история развития семейства двигателей ГАЗ-21, ЗМЗ-24Д, ЗМЗ-402 и краткое описание их отличий. Устройство двигателя - информация и по устройству основных систем двигателя ЗМЗ-24Д Головка и клапана - практические советы по замене головки блока цилиндров, замене прокладки головки, замене, притирке и регулировке клапанов. Снятие двигателя - практические советы по снятию с машины и установке двигателя ЗМЗ-24Д Переборка двигателя - практические советы по самостоятельной переборке двигателя ЗМЗ-24Д FAQ по двигателю - типичные вопросы, заданные на форумах Autogaz и Long Vehicle   Copyright© V.Bulkin            E-mail: long-vehicle.narod.ru

Ремонт 402 двигателя своими руками

Ремонт ЗМЗ 402: технология, процессы, капитальное восстановление

Двигатель ЗМЗ 402, который производился на Заволжском моторном заводе, стал настоящей легендой отечественно автомобилестроения целой эпохи. Он устанавливался на многие модели автомобилей, таких как Волга, УАЗ, Газель и прочие. Но, поскольку силовой агрегат перестали выпускать, а его эксплуатация проводится по этот день, то периодически это движки нуждаются в ремонте.

Причины проведения капитального ремонта

Любой двигатель в процессе эксплуатации изнашивается, и это случается не только с внутренними элементами, но и снаружи. На этот показатель влияет много факторов, которые разрушают двигатель. Итак, рассмотрим, причины, по которым движку ЗМЗ 402 необходим ремонт, особенно, что касается капитального восстановления:

• Как упоминалось ранее — износ. Этот фактор и процесс не щадит даже самые совершенные силовые агрегаты. Происходит это вследствие воздействия на детали — трения, высокой температуры, попадания охлаждающей жидкости.
• Коррозия. Процесс окисления металла неизбежен, и хоть двигатель сделан с алюминия, то коррозионные повреждения внутренней и наружной части автомобиля неизбежны.
• Механические повреждения. В процессе эксплуатации двигателя возможны повреждения наружной части блока и других элементов сердца автомобиля.
• Манера езды. Еще один фактор, который повышает степень износа. Постоянная езда на высоких оборотах, а также ненадлежащая эксплуатация мотора может привести к повышенному износу.
• Несвоевременное обслуживание также может привести к скорому износу внутренних узлов. Так, накопление в силовом агрегате металлической стружки и несвоевременная замена масла может привести к быстрому износу и проведению ремонта.
• Хранение. Как и любая техника, автомобиль и его компоненты хотят быть в сухом и теплом месте. Так, двигатель, который постоит несколько дней на сильном морозе, уже нормально функционировать не сможет. Это связано со свойствами масла, которое уже не способно защищать мотор в полном объеме.
• Другие факторы, которые могут повлиять на износ, что приведет к ремонту.

Процесс капитального ремонта двигателя

Процесс проведения ремонта, в том числе и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с другими силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным характеристикам похожи, а поэтому ремонт проводится достаточно легко. Итак, рассмотрим, как отремонтировать движок ЗМЗ 402 своими руками.

Демонтаж двигателя

Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Этот процесс достаточно простой, но рекомендуется выполнять его в четыре руки. Но, есть одно отличие, если ДВС снимается с Волги, то это одна последовательность процедур. Что касается 402-го двигателя Газель, то здесь немного технология демонтажа отличается. Чтобы не запутаться, рассмотрим классический процесс съема мотора с автомобиля Волга.

Итак, какую последовательность операций необходимо выполнить автомобилисту, что снять движок с транспортного средства:

1. Сначала, демонтируется АКБ и откручивается его полка.
2. Далее, необходимо снять воздушный фильтр и карбюратор.
3. Отсоединяем приемную трубу от выпускного коллектора.
4. Выкручиваем свечи зажигания, снимаем провода и трамблер.
5. Сливаем моторное масло.
6. Отсоединяем топливную систему.
7. Снимаем крыльчатку вентилятора.
8. Демонтируем стартер и генератор, а также проводку, связанную с ними.
9. Отсоединяем сцепление от коробки передач.
10. Демонтируем корпус масляного фильтра.
11. Снимаем радиатор и патрубки системы охлаждения.
12. Демонтируем впускной и выпускной коллектор.

Далее, когда все разобрано, снимаем полностью капот, чтобы можно быть беспрепятственно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер или лебедку. Теперь, устанавливаем мотор на специальный стенд, если такого нет, то на поддоны и приступаем к его разборке. Автомобилисту необходимо разобрать свой двигатель полностью.

Для этого снимаем детали в следующей последовательности: сцепление, клапанная крышка, поддон, головка блока цилиндров, масляный и водяной насосы, поршни, бугеля, коленчатый вал. Теперь можно приступить к процедуре диагностики состояния деталей.

Диагностика неисправностей

Диагностика деталей мотора начинается с осмотра целостности блока цилиндров и коленчатого вала. При необходимости корпус может завариваться специальной сваркой. Если блок сильно подвержен разрушениям, то следует его заменить на новый.

Следующим этапом проведения диагностики становится промер цилиндров. Стандартом для ЗМЗ 402 считается размер 92 мм. Но, если есть выработка на стенках, царапины или раковины, то придется точить до следующего размера. А если промер показал, что стенки уже имеют ремонт, то нужно в обязательном порядке точить до следующего, поскольку цилиндры имеют выработку и ее необходимо устранить.

Рассмотрим, таблицу размерности ремонтов для силового агрегата 402 и его модификаций:

Ремонт	Размер
Стандарт	92,0 мм
1	92,5 мм
2	93,0 мм
3	93,5 мм
4 и более	Гильзовка блока (установка гильз стандартного размера 92,0 мм)

Следующим исследуемым становится коленчатый вал. Так как и с блоком цилиндров необходимо промерить шейки на размер, наличие повреждений и твердость. Если по все показателям и критериям коленвал можно точить, то определяется вид ремонта. Кстати, номер ремонта коренных и шатунных шеек могут между собой отличаться.

Рассмотрим, таблицу размерности ремонтов для коленчатого вала 402 и его модификаций:

Вид ремонта	Размер
1	0,05 мм
2	0,25 мм
3	0,50 мм
4	0,75 мм
5	1,00 мм

Все остальные детали диагностируются согласно руководству по эксплуатации и ремонту двигателей ЗМЗ 402.

Расточка блока

Расточка блока цилиндров проводится на специальном расточном стенде согласно предварительно определенному размеру. После проведения протоки, стенки цилиндров поддаются хонинговке, то есть доводятся до зеркального состояния.

Это делается с целью, чтобы маслосъемные кольца надлежащим образом снимали масло со стенок цилиндров. После проведения всех операций, необходимо прошлифовать поверхность блока цилиндров на 0,05 мм, а затем вымыть его от металлической стружки.

Ремонт коленчатого вала

Ремонт коленчатого вала, также, проводится на специальном станке с круглым каменным диском разной зернистости. Шейки вала шлифуются согласно ранее установленному размеру, под определенного размера вкладыша.

Ремонт головки блока

Отремонтировать головку блока цилиндров удается не всегда, поскольку многие автомобилисты используют вместо тосола воду, а это разрушает структуру детали. Так, прежде чем приступать к ремонту следует разобрать узел и определить его ремонтопригодность. Если понадобиться, то заменить корпус ГБЦ на новый.

В процессе разборки определяется, какие детали необходимо заменить. Как показывает практика, зачастую, замене подлежат: впускные и выпускные клапаны, седла, направляющие втулки, сальники клапанов и распределительного вала.

Прежде чем установить новые направляющие втулки, они проходят процесс «развертки» или проточки. Конечно, можно оставить старые, но тогда ремонт проводится за технологией k-line, где непосредственно ставятся бронзовые втулки. Остальные операции проводятся стандартно.

Процесс сборки

Когда все отремонтировано, можно приступить непосредственно к процессу сборки. Для этого все детали сносятся в одно место, и начинается волшебство непонятное многим. Рассмотрим последовательность действий сборки силового агрегата:

1. Устанавливаем коленчатый вал и коренные вкладыши, которые фиксируются бугелями.
2. Собираем воедино поршни и шатуны.
3. Закрепляем нижнюю шейку шатуна к коленчатому валу, при этом, не забыв поставить шатунные вкладыши.
4. Устанавливаем масляный насос и закрываем поддон.
5. Ставим сцепление и проводим балансировку с коленчатым валом.
6. Устанавливаем головку блока цилиндров, при этом прокладку необходимо смазать графитовой смазкой, если на ней нет герметика.
7. Устанавливаем клапанную крышку.
8. Все остальные детали устанавливаются в том же порядке.

После сборке силового агрегата, его необходимо установить на автомобиль. Сборка проводится о обратном порядке от разборки.

Обкатка

Обкатка движка ЗМЗ 402, если ремонт проводился самостоятельно, проводится только на горячую. Так, двигатель должен поработать в разных режимах. Рассмотрим, как обкатать двигатель после капитального ремонта:

• При помощи ручного способа проводиться накачка топливной смеси.
• Далее, непосредственно идет пуск силового агрегата.
• Сначала, обороты составляют 1000-1200 в минуту.
• Спустя 5 минут их необходимо увеличить при помощи педали акселератора до 2000 об/мин. И так мотор должен проработать около 7 минут.
• Далее, опустить обороты до 1200 в минуту и давать проработать 2-3 минуты.
• Двигатель глушиться и ему дают остыть.
• Проводиться регулировка клапанов.
• Процесс повторить.

Таким образом, двигатель будет обкатан и готов к дальнейшей эксплуатации. Если в процессе обкатки появились подтеки или стуки, стоит определить неисправности и устранить их. При этом мотор эксплуатировать нельзя.

Техническое обслуживание после проведения капитального ремонта

Техническое обслуживание после капитального ремонта 402-го кардинально не отличается от обычного ТО. Разницу составляет только время пробега. Итак, рассмотрим, когда необходимо делать техническое обслуживание, и какие процедуры проводятся:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Замена масла в двигателе

Одним из самых проводимых процессов, после проведения ремонта, является — замена моторного масла. Завод изготовитель рекомендует проводить смену смазочной жидкости на ЗМЗ 402, не позднее 10000 км пробега от предыдущей замены.

Рассмотрим, последовательность действий направленных на замену моторного масла:

1. Демонтируем клемму-минус с аккумулятора.
2. Снимаем нижнюю металлическую защиту двигателя.
3. Подставив емкость, откручиваем сливной болт и ждем, пока вытечет масло.
4. Откручиваем верхний болт крепления масляного фильтра и вынимаем фильтрующий элемент.
5. Устанавливаем новый фильтр, при этом не стоит забывать, что уплотнительные резинки между корпусом и крышкой также стоит сменить.
6. Закручиваем сливной болт, не забыв заменить уплотнительную прокладку.
7. Через заливную горловину, заливаем 5,5 литра нового масла.

Процесс замены масла на ЗМЗ 402 достаточно простой, и проводится легче, чем на автомобилях серии ВАЗ.

Вывод

Ремонт ЗМЗ 402 — это целый комплекс операций, который необходим для восстановления двигателя до заводских норм. Так, отремонтированный силовой агрегат становиться почти новым, а ресурс пригодности составляет около 90%.

Для того чтобы провести капитальный ремонт стоит сделать многое, а именно — расточить блок цилиндров, сделать проточку коленчатого вала, перебрать головку блока, а также заменить попутные детали, такие как водяной и масляный насос.

Капитальный ремонт ЗМЗ-402 — ГАЗ 31, 2.5 л., 1995 года на DRIVE2

Доброго всем времени суток. Вот наконец-то откапиталил двигатель. Как собирал движок, думаю смысла писать нет. Собирал все вот по этому мануалу своего товарища
Тут расскажу какие внедрил усовершенствования.
-БСЗ с датчиком холла
-термоклапан+маслорадиатор от УАЗ Патриот
-алюминиевый поддон блока + алюминиевый поддончик сцепления
-родной радиатор заменил алюминиевым однорядным радиатором ШААЗ 3110+электровентилятор
-заменил тосол на желтый антифриз
-вся проводка под капотом уложена в гофру
-ну и пока был снят движок установил новый 103 ГУР+рулевая колонка 31105
-радиатор печки сменил на медно-латунный со штуцерами на 18мм и всю систему отопления переделал на 18мм
Обо всех модернизациях расскажу ниже, или в следующих записях БЖ
Ну начнем.
Движок достал цепной талью вещь не заменимая я вам скажу.

обратно впихал движок вместе с кпп без проблем.
Поршневую купил ЗМЗ «Золотая серия» Да знаю Костромская самая лучшая, но когда искал, ее ни где не было. Эта тоже нормальная поршневая. Есть вставка в поршне в виде стального кольца, и прорезь под маслосъемными кольцами. напыления только нет.

Маслорадиатор+термоклапан
Маслорадиатор у Патриота 6ти рядный, плохо одно что выход и вход у него с одной стороны, это не беда, берем длинный шланг и цепляем на выход.

Чтоб поставить термоклапан, нужно родной масляный стакан сменить на переходник.

Для сборки клапана и переходника был выточен переходник

на переходнике резьбу перерезали с 19 на 18 т.к метчика на 19 нет. Центральное отверстие в клапане увеличили до 22, резьбу на переходнике нарезали резцом

всю эту конструкцию к блоку посадил на высокотемпературный герметик, как и все в принципе.
Безконтактная система зажигания с датчиком холла:

схема подключения

Радиатор 3110

когда я его достал из коробки, то удивился какой он тонкий

в 2 раза тоньше родного 24ого радиатора

т.к кронштейнов на моем кузове нет под этот радиатор, я пошел простым и легким путем. Взял уголок из нержи, отрезал нужной длинны, и положил на лонжероны закрепив его двумя болтами М6. В нем просверлил отверстия под штыри радиатора, воткнул влулки и все готово.

радиатор на месте

Система отопления на 18мм
радиатор 3110 вместо родного, кран печки сменил на 105ый кран, выход с ГБЦ (танчик) поставил от УАЗа в выходом на 18мм. У помпы выкрутил родной штуцер на 16, расверлил отверстие под 18ый штуцер, нарезал резьбу, и закрутил с герметиком.

помпа с родным штуцером

и для сравнения оба штуцера

разница очевидна

поддончик сцепления алюминь

т.к двиг почти новый))) показания адометра сделал по нулям

Ремонт двигателя ЗМЗ-402, РАЗБОРКА И ДЕФЕКТОВКА

Ремонт ЗМЗ-402. Разборка и дефектовка

0:66

1:571

Ремонт ЗМЗ-402

1:598



1:611

2:1116

Мою двигатель ЗМЗ-402 .

2:1158

Внутренние полости двигателя были сильно загрязнены смесью солидола с сажей, почти в сантиметр под клапанной крышкой. При вскрытии картера обнаружилась открученная гайка коренного.

2:1497

3:2002

Гайка хранилась в поддоне.

3:51

Процесс разборки ЗМЗ-402

3:97

4:602

5:1107

Набивка порядком подношена, была установлена ёлкой по вращению, т.е. наоборот.

5:1253

6:1758

Выпускные клапана развальцованы грибком.

6:1838

7:2343

Забоины на коромыслах.

7:44

8:549

9:1054

Забоины на толкателях.

9:1099

Больше всех огорчил распредвал, на 4 кулачках забоины, кулачки сточены на 1 мм.

9:1244

10:1749

Забоины на распредвале.

10:1796

На впускных клапанах в верхней части пропилы.

10:1883

11:2388

Впускной клапан.

11:33

Для замера жесткости пружин был сделано такое приспособление.

11:151

12:656

По итогам разбора распредвал под замену, колено шлифовать, клапана под замену. Голову ЗМЗ-402 буду пилить под 92 бензин.
Пружины внутренние в допуске, внешние слабоваты (46 мм, 23-25 кг).
Поршневая в допуске, хоть что-то не менять, поменяю тока кольца.

12:1103

13:1608

Приятный процесс

13:1643

Итак, на данный момент собрал блок. Первым делом устранил заводские ошибки при изготовлении блока, канал после помпы забит облоем и деффектами литья.

13:1920

14:2425

Но после использования напильника всё проходит.

14:91

15:596

Далее выкручиваем пробки масляных каналов, и прочищаем проводом и компрессором внутренности, в трёх каналах обнаружилось остатки сверловки, похоже ещё заводской.

15:899

16:1404

Ровняем острые кромки на масляных каналах коленвала, чтобы они не срезали вкладыши, тут главное не сделать бугорок по кромке.

16:1637

17:2142

Раскручиваю коленвал, не над головой, а пробки шатунных шеек.

17:114

18:619

Сильное загрязнение

18:660

19:1165

Должно быть вот так.

19:1205

20:1710

Это с коленвала набралось.

20:1762

Усаживаю набивку в блок.

20:1810

21:2315

Ставим колено и вгоняю поршня, все сопрягаемые детали жирно мажу маслом, которое потом залью для обкатки.

21:195

22:700

Стяжка на двух хомутах и полоски жести 30*290мм

22:785

23:1290

Усадка набивки.

23:1322

24:1827

Установка распредвала ЗМЗ-402 .

24:1885

Поставил переходник на жигулёвский фильтр, масляный канал рассверлил, был совсем маленький.

24:2058

25:504

Переходник на жигулёвский фильтр.

25:570

26:1075

Трубка не совпала

26:1111

27:1616

Шкив расползался пришлось сбить и прихватить.

27:1704

28:2209

Покрасил крышки от ЗМЗ-402 .

28:50

29:555

Всё, закрыл поддон.

29:593

30:1098

Слева волговский кронштейн, справа УАЗовский, для сравнения

30:1212

31:1717

Вот так на данный момент.

31:1766

Была подобрана корзина Fenox, ведомый любой УАЗовский под нужный вал (они тоже разные).

31:1923

32:2428

Вот она.

32:17

Для сравнения слева старая волговская, справа новая, сзади рычажная. Точно не скажу откуда она с УАЗа или ГАЗа, 6 пружин, с виду мощней чем с УАЗа. Читал по отзывам, что диафрагменная сцепа слабее рычажной, небольшой тест наступая пяткой в место прижима выжимного подшипника своим чахлым тельцем в 100 кг могу сказать, что старая волговская и рычажная прогнулись на 1-1,5 см, а новая нифига не прогнулась.

32:747

33:1252

Вот три подопытных.

33:1291

Читал, что маховик на ЗМЗ-402 легче чем на УАЗе (8 кг против 13 кг), ну фиг знает может у меня он от старости такой, но весит он 13 кг.

33:1522

34:2027

Это с ключём на 13.

34:34

А диаметр у него вот такой.

34:86

35:591

Колокол желательно что бы был универсальный, как у меня.

35:697

36:1202

37:1707

Обобщая, можно сказать, что бы внедрить ЗМЗ-402 с волги в УАЗ достаточно купить нажимной диск, и передние кронштейны крепления двигателя. Ну выхлоп ещё переделать, управление педалью газа… это мелочи.

37:2074

Мне пришлось ещё зубчатый венец поменять, сбил старый молотком, новый положил в духовку на 10 минут под 250 градусов, ну как десять минут. Заранее смазал маховик фиксатором резьбы и надел венец. После остывания собрал.

37:395

38:900

Закрыл ещё одну полость.

38:948

39:1453

Бывает убегает тосол через дыру в блоке по шпильке, вот эту

39:1564

40:2069

Секретная дыра с резьбой на 10.

40:57

Проверять я не стал, а просто вкрутил туда болт.

40:147

41:652

Болт, хранитель тосола.

41:698

Собрал ГБЦ. Голову шлифовал под 92 бензин срезали 3,5 мм, высота ГБЦ была 98 мм стала 94,5 мм (стандарт 94,4 мм).

41:888

Отвод на печку, так называемый танчик, в задней части ГБЦ упирается в стенку подкапотного пространства и его нужно снимать, и встаёт вопрос откуда брать отвод на печку. Хорошо если в верхней части ГБЦ стоит датчик, то вопрос отпадает, у меня же на этом месте был лишь технологический прилив алюминия. Короче дыры нет. Но нормальных пацанов отсутствие дыры не остановит, нужно сделаю, я так женился вообще. Ладно хватит демагогии ближе к делу.
ГБЦ была вот такая:

41:1730

42:2235

Просто прилив.

42:29

Взял сверло на 19мм (на 18мм надо было брать, но и так нормально вышло) и метчики полдюймовые для трубной резьбы, их видно на фото, и понеслась.

42:286

43:791

Сверлим и режу резьбу, всё просто места хватает.

43:882

44:1387

Всё готово

44:1410

Далее проверил масленый канал, он немного не совпадал с блоком, был подпилен напильником.

44:1577

45:2082

Шлифанул привалочную плоскость.

45:62

46:567

47:1072

Проверил каналы входа-выхода на совпадение с пауком, подпилил.

47:1190

48:1695

3мм почти

48:1715

49:2220

С обратной стороны.

49:38

Притирка клапанов

49:75

50:580

На клапанах от покупной притирки не осталось ни царапины, хотя поясок на седле набился уже почти 2 мм, повторил с самодельной из абразива, немного пошло.

50:861

51:1366

Но на остальных я так и не добился такого же эффекта, пролил растворителем, вроде не течет и засухарил.

51:1556

52:2061

В наборе прокладок были прокладки под всё, окрамя задней заглушки ГБЦ пришлось делать самому. Дырки удобно бить гильзой 7,62,

52:228

53:733

Для набива колпачков чётко подошёл ёршик.

53:813

54:1318

Ну и завершение.

54:1351

55:1856

Проходной диаметр уголка на 15 примерно 14,5 мм, танчика 9,5 мм, т.е. порход в уголке больше чем в 2 раза.

55:2038

Отверстия под шпильки двигателя прогнал сверлом 13 мм вычистил много грязи и удалил сплюснутый к резьбе алюминий.

55:210

Сборка

55:226

В идеале бы направляющие поменять (зазор 0,5 при допуске max 0,25 мм), но дорого, а самому нет подходящего набора инструментов. В продаже развёртки плохие.

55:501

Двигатель собран и сохнет. Голова прикручена, клапана отрегулированы. Просверлил в помпе дырку под полдюймовый ёршик, чтоб отток ОЖ из печки был равен притоку.

55:796

56:1301

Уже с резьбой.

56:1330

В тройник вогнал втулку от амортизатора, чтоб уменьшить ход жидкости по малому кругу, чтобы помпа больше с печки подсасывала.

56:1563

57:2068

Тройник

57:17

58:522

59:1027

Заткнул пока отвёрткой.

59:1074

Все гайки, шпильки и болты закручивал на фиксатор резьбы, где красный, где синий, что-то очень мне он в последнее время нравится.

59:1310

Разбор, сборка и дефектовка ЗМЗ-402 выполнена.

59:1395 59914

Двигатель ЗМЗ-402. Ремонт и тюнинг. Ч-2. — ГАЗ 31, 2.5 л., 1992 года на DRIVE2

Вместе со всеми этими работами пилился и 135-ый карб.
Бэдэшки заполировал)

Ну и все, как в статье Moris`a, только МД одноногие за неимением точной сверлилки с помощью надфиля вживлял.



Потом были варианты привода дроссельных заслонок.

Проверка водкой работы ускорительного насоса.

Ну и еще фотки окончательного вида (вроде бы… надеюсь):




Красавчик, не правда ли?
Обратка выполнена с помощью ГТЖ-180. Там как раз около 1 мм отверстие. Сверлом 7,5 мм засверлился в штуцер и застукал туда 180-ый жик.


Ну а поскольку «просто поменять поршни» вылилось в итоге в такую «греблю», решено было себя вознаградить. И был заказан в Уфе, несмотря на вечное отсутствие денег, 35-ый ОКБД распредвал.


Такие ништяки без обмывки не обходятся. Не будем отходить от традиций)

Ну а поскольку на улице немного потеплело, была организована инсталляция ништяка. С Ступица коленвала снималась с помощью вот такого съемника:

Что интересно, высота кулачка всего на 1мм больше стандарта.

Начало ремонта ЗМЗ 4021. Разборка (с дополнением) — ГАЗ 31, 2.4 л., 2001 года на DRIVE2

Здрасте господа.
Ремонт двигателя назревал давно-последние 7000 км двигатель начал есть масло, докатал до отпуска с трудом, так как начал серьезно опасаться за его сохранность. Кроме того, двигатель несколько раз локально перегревался-при остановке двигателя, стрелка температуры уходила в красную зону. Последние несколько сотен километров на крышке багажника и бампера появились брызги масла. Это был пиздец, который вынудил меня ставить машину на ремонт.
До сего момента я никогда не имел дела с ремонтом именно этого двигателя, мне приходилось только капитально перебирать двигатель ЗМЗ51, так как я преимущественно работал на ГАЗ 3307 с такой V-образной восьмеркой (вымазывание прокладок ГБЦ солидолом +100 к надежности от протекания). Хочу официально заявить господа-402 двигатель (в моем случае змз4021) весьма надежные, и при правильной эксплуатации, хотя, вернее было бы выразиться — БЕРЕЖНОЙ, мотор вас ни в коей мере не подведет. Как выяснилось в процессе разборки-двигатель нужно было давно ставить на ремонт, но об этом ниже.
На момент постановки, пробег моей кормилицы 188 с чем-то тысяч километров. Покупал я ее с пробегом чуть более 95000. Со слов прежнего владельца, двигатель не капиталился ни разу-менялись поршневые кольца и маслосъемные колпачки. В процессе эксплуатации первый год масло заливалось ТНК 10W40, а когда появилось халявный лукойл 10W40, перешел на него. Масло менялось строго каждые 5000 километров, последние 7000 каждые 1200 км масло просто доливалось, так как пошел жор уже.

Полный размер

Для извлечения двигателя была сооружена сия адская конструкция, которая скорее пригодна для разделки туши свинины, нежели для вынимания моторов, однако двигатель был вынут легко и без каких-либо проблем одним человеком-мной.

Полный размер

Подставка для двигателя не доделана-нигде не смог найти трещотку от камаза или маза, а крутить вручную очень неудобно и желательно вдвоем. Пока просверлил сквозные отверстия, позже буду думать, как довести его до ума. Как вы можете видеть господа, двигатель весь в масле. И вот появилась первая, и единственная проблема, которая намертво застопорила разборку двигателя-проклятая головка блока. Одна из шпилек расположена аккурат в области двух рядом стоящих выпускных каналов, кто сцуко так додумался проектировать? Все шпильки до единой освобождены, а эта как назло-намертво, и зазора нет практически никакого между шпилькой и головой, а на других вроде все в порядке, три дня поливаю вэдэшкой и жидким ключом-бесполезно.
Кстати, проблема с ней похоже была и у прошлых ремонтников- на головке замяты привалочные плоскости в районе 4 впускного коллектора, а также спереди, где термостат стоит-я все удивлялся почему так много герметика-теперь ясно. Продолжаю поливать шпильку, только без особого успеха.

Полный размер

А это снятый поддон и масляный насос. Как вы видите, практически чистота. Распредвал не имеет ощутимого люфта, что меня весьма порадовало, шестерня распредвала пластиковая, что еще более улучило мое настроение. Низ мотора не додумался сфоткать-но с поршневой ситуация удручающая-пальцы проворачиваются не только в шатуне, но и в поршне. При резком перемещении поршня вверх-вниз ощущается слабое сопротивление и свист воздуха-клапанам тоже пизда, в просвет окон головки увидел, что выпускные клапана в толстом слое нагара. Ситуация напрягает.

Полный размер

Снятая ось коромысел, внешний вид как есть ничего не отмывал и не отчищал. Бяка есть, но если сравнить с аналогами, питающимися от непонятно чего…

Полный размер

Сальниковая набивка однозначно под замену-она вся дубовая в прямом смысле.

Полный размер

А вот коленвал. Видны некоторые потертости на шейках, НО он не расточен ни в какой ремонт, размер стандарт и коренные и шатунные, и это обстоятельство очень меня порадовало. К слову, даже при температуре под сотню, и низковязкое масло даже на холостых лампочка на горела, и давление при замере механическим манометром было на границе зеленой и красной зоны, при оборотах полторы тысячи и выше, стрелка в районе тройки. Сие приятное обстоятельство я отношу к тому, что мотор я никогда не насиловал, и не крутил до предела-самое большое 3000, максимально 3500 и только на обгонах.

Полный размер

Частично распотрошенный двигатель. На момент написания этой статьи прибег к абсолютно неправильному способу сдернуть голову (никогда так не делайте)-попытался шпильковертом слегка провернуть шпильку-ведь есть некоторый момент на скручивание. Итог-разорванный шпильковерт, изуродованная шпилька, и никакого продвижения в процессе снятия. Уже бродят темные мысли забить стамеску между головой и блоком-отгоняю сии страсти аргументом, что если не сдернул голову, подвесив за нее весь двигатель, то это не поможет.

Итог операции-сижу в унынии. За три дня (сегодня четвертый) я успевал вытащить, отмыть разобрать перебрать ЗМЗ-511, (колено в ремонт при мне не точили), собрать и поставить, а тут блять разобрать никак не могу. Разница весьма ощутима-если на Газоне я свободно подлазил под машину, прекрасно снимал коробку, раскидывал перед и вынимал мотор (правда вдвоем, ручным тельфером), то тут полный очко-верхняя правая гайка крепления коробки к колоколу кое-как отвернулась-ни подлезть нихуя, неудобно, фланец приемной трубы малого выпускного коллектора спроектирован тоже через зад, еле ключом подлез, на Газоне по людски все сделано-мухи отдельно, котлеты тоже, то есть впуск с одной стороны а выпуск с другой (хотя там по-другому никак), везде свободный подход и доступ, разбирается все легко, кто говорит, что мазать прокладку головки солидолом извращение по-моему неправы. Обе головки я сдергивал без всяких проблем, а тут два баллончика уже почти извел и что толку? Облазил тематические форумы-никакой инфы не нашел. А я еще был намерен спилить ее под 92 бензин (читай «под газ»). И все раком. Будем пытаться дальше, а пока завершаю на этом мою запись.

P.S> Прочитал комментарий и поскакал опять в гараж-40 минут возни и голову сдернул. В моей практически бесполезной копилке знаний добавился еще один пункт-«как снять головку 402 с прикипевшими шпильками-их оказалось две со стороны коллекторов в середине.

GAZ 31 02 AIR Чёрная Королевна › Logbook › Небольшая беда моего 402ого двигателя, закупился разными примочками для капремонта Королюхи.

Всем драйверам привет! этим летом обязательно бж у моей Королюхи польются рекой, не лились потомучто случилось вот што…

Наконецтаки дожил мой движок до капремонта 🙂
— Причина всем волговодам знакомая, пробило прокладку головки, тосол пошёл в картер двига :((((((
Ещё чё самое интересное, это то что каждая гайка на двигателе затянута от руки, неважно где она расположена :DDD

ПЕРВЫЙ РАЗ в жизни делаю самостоятельно капремонт своего 402ого движки.

Головка наконецто измерена, высотой 95мм почемуто вместо 94,4мм под 92 по книжке, незнаю в чём дело даж, почему так, доточить забыли чтоль?!

Лан эт не самое страшное 🙂 Самое страшное, то что весь двиг зарос грязью и маслом до неузнаваемости, всё и вся и все щели и дырки были забиты всяким калом и грязью с маслом :DDD
— Абсолютно ВСЁ ПРОКЛАДКИ под замену.
— в некоторых частях двига нехватает попросту гаек 🙂
— всё под переборку и чистку, что подруку попадётся 🙂
— промыть двиг тож необходимо 😉
— также возникла идея прокрасить все крышки и полностью моторный отсек моей Королюхи.

замасляный мой 402ой

Лан идём дальше) всё откручивалось от руки или ключом с небольшими усилиями)
При слитии масла из картера, санчала слилась сразу ОЖ, а потом потекло масло.
Слил масло и ОЖ, снял карб, коллектор впуск и выпуска, радиатор, термостат всборе, помпу свою УМЗ, старый расширительный, бензонасос, масляный фильтр с капсулой, трамблёр, стартер, клапанную крышку, коромысла и штанги, затем головку блока, открутил болты крепления двигателя, затем подняв движок вытащил крышку картера двига за счёт снятия рулевой тяги поперёк своего движки., выкрутил все крышки шатунов, выбил деревяшкой все поршни вверх.

грязная моя головка под 92ой

Итак после всего что я снял, принялся мыть и чистить всё это «от и до» в салярке, и движку тож мыл 😉 даж чуток видео записал 🙂

Потом сфоткал полностью свою отмытую движку 🙂

отмытая движка со стороны коллектора

отмытая движка со стороны трамблёра

Также были отмыты головка блока и другие части двигателя:
— на термостат был найден наконецто штуцер посаженый на герметик для расширительного бачка НО от 31105,
— вместо масляного крокодила поставил «переходник под масляный фильтр жигулёвский»,
— все части сажал на высокотемпературный красный «герметик ABRO».
— замутил универсальный водопроводный кран на рубашку двигателя для слива тосола посадив его тож на герметик.
— на приводе трамблёра где шестерня, пришлось найти по месту другую толстенную шайбу, а то люфт был «вверх вниз! почти 5мм :DDD
— танчик на самой головке был выкручен и успешно посажен обратно на тот же герметик и хорошую прокладку.
— в салон тож пришло изменение — новая ручка КПП под дерево и золото с золотой надписью Волга.
— также изменение коснулось приводов, а вернее шкивов 402ого движки на ЗМЗ406 с поликлиновым ремнём, эксперимент был проведён на помпе УМЗ, на которую я посадил шкив с помпы ЗМЗ406 просверлив 4 отверстия, как на родной ручейковом шкиве., также замена шкивов позже при сборке коснётся генератора и коленч.вала.
— была приобретена алмазная притирочная паста для клапанов на головке блока.
— также необошёл внимания прикупить:
сьёмник поршневых колец на 140мм.
рассухариватель клапанов 402дв.
сьёмник масляного фильтра.
оправка для сжима всех колец и заталкивания их в гильзы.
кольца поршенвые комплект на все 4шт «Кострома».
— были приобретеные ВСЁ прокладки на 402ой движок гдеб они не были.
— потом были докуплены сопли и мелочи для копрессора, покраски крышек и всякая приблуда типа изолент, красок банки чёрной и белой, растворителей, отвердителей и малярного скотча.

переходник под масляный фильтр жигулёвский

высокотемпературный красный герметик ABRO

универсальный сливной кран рубашки охлажения для слива ОЖ

отмытый термостат всборе со штуцером на расширительный бачок НО 31105

отмытая головка и танчик посаженый на красный герметик

обновлённая ручка КПП волга (дерево и золото)

помпа УМЗ на моём 402ом со шкивом от 406ого под поликлиновй ремень

алмазная притирка клапанов

наборчик юного моториста

разные прокладки на 402ой

Собираю сам потихоньку движку, как умею 😉 вроде всё идёт хорошо 🙂
Чуток собрал, вот и фото конечно же 🙂

фото почти собраного 402ого движки

Тут ещё были закупки, пока были денюжки. а на этот раз я дождался от одного мужика который мне сварганил самодельную сварку не гудящую, на 220В (простую как 3 рубля) которая и 2 и 3 и 4 использует электроды МР постоянного тока.
Также к этой сварке попутно взял за 150рэ маску электрогазосварщика и распиратор для покраски. вот и фото конечно же 😉

сварка самодельная на 220В

маска электро сварщика и распиратор для покраски

Этот бж делал засчёт того, что вся капиталка 402ого не уместится со всеми фото в 1ом бж 😉

Остальная сборка движки (уже окончательная) буит в следующем БЖ, там же и притворение пару новых замутов на 402ом движке.

Пишите комменты, мож кому чё интересно буит спрашивайте, всем удачи друзья! ;D

ГАЗ 31 02 AIR Чёрная Королевна › Бортжурнал › Небольшая беда моего 402ого двигателя, закупился разными примочками для капремонта Королюхи.

Всем драйверам привет! этим летом обязательно бж у моей Королюхи польются рекой, не лились потомучто случилось вот што…

Наконецтаки дожил мой движок до капремонта 🙂
— Причина всем волговодам знакомая, пробило прокладку головки, тосол пошёл в картер двига :((((((
Ещё чё самое интересное, это то что каждая гайка на двигателе затянута от руки, неважно где она расположена :DDD

ПЕРВЫЙ РАЗ в жизни делаю самостоятельно капремонт своего 402ого движки.

Головка наконецто измерена, высотой 95мм почемуто вместо 94,4мм под 92 по книжке, незнаю в чём дело даж, почему так, доточить забыли чтоль?!

Лан эт не самое страшное 🙂 Самое страшное, то что весь двиг зарос грязью и маслом до неузнаваемости, всё и вся и все щели и дырки были забиты всяким калом и грязью с маслом :DDD
— Абсолютно ВСЁ ПРОКЛАДКИ под замену.
— в некоторых частях двига нехватает попросту гаек 🙂
— всё под переборку и чистку, что подруку попадётся 🙂
— промыть двиг тож необходимо 😉
— также возникла идея прокрасить все крышки и полностью моторный отсек моей Королюхи.

замасляный мой 402ой

Лан идём дальше) всё откручивалось от руки или ключом с небольшими усилиями)
При слитии масла из картера, санчала слилась сразу ОЖ, а потом потекло масло.
Слил масло и ОЖ, снял карб, коллектор впуск и выпуска, радиатор, термостат всборе, помпу свою УМЗ, старый расширительный, бензонасос, масляный фильтр с капсулой, трамблёр, стартер, клапанную крышку, коромысла и штанги, затем головку блока, открутил болты крепления двигателя, затем подняв движок вытащил крышку картера двига за счёт снятия рулевой тяги поперёк своего движки., выкрутил все крышки шатунов, выбил деревяшкой все поршни вверх.

грязная моя головка под 92ой

Итак после всего что я снял, принялся мыть и чистить всё это «от и до» в салярке, и движку тож мыл 😉 даж чуток видео записал 🙂

Потом сфоткал полностью свою отмытую движку 🙂

отмытая движка со стороны коллектора

отмытая движка со стороны трамблёра

Также были отмыты головка блока и другие части двигателя:
— на термостат был найден наконецто штуцер посаженый на герметик для расширительного бачка НО от 31105,
— вместо масляного крокодила поставил «переходник под масляный фильтр жигулёвский»,
— все части сажал на высокотемпературный красный «герметик ABRO».
— замутил универсальный водопроводный кран на рубашку двигателя для слива тосола посадив его тож на герметик.
— на приводе трамблёра где шестерня, пришлось найти по месту другую толстенную шайбу, а то люфт был «вверх вниз! почти 5мм :DDD
— танчик на самой головке был выкручен и успешно посажен обратно на тот же герметик и хорошую прокладку.
— в салон тож пришло изменение — новая ручка КПП под дерево и золото с золотой надписью Волга.
— также изменение коснулось приводов, а вернее шкивов 402ого движки на ЗМЗ406 с поликлиновым ремнём, эксперимент был проведён на помпе УМЗ, на которую я посадил шкив с помпы ЗМЗ406 просверлив 4 отверстия, как на родной ручейковом шкиве., также замена шкивов позже при сборке коснётся генератора и коленч.вала.
— была приобретена алмазная притирочная паста для клапанов на головке блока.
— также необошёл внимания прикупить:
сьёмник поршневых колец на 140мм.
рассухариватель клапанов 402дв.
сьёмник масляного фильтра.
оправка для сжима всех колец и заталкивания их в гильзы.
кольца поршенвые комплект на все 4шт «Кострома».
— были приобретеные ВСЁ прокладки на 402ой движок гдеб они не были.
— потом были докуплены сопли и мелочи для копрессора, покраски крышек и всякая приблуда типа изолент, красок банки чёрной и белой, растворителей, отвердителей и малярного скотча.

переходник под масляный фильтр жигулёвский

высокотемпературный красный герметик ABRO

универсальный сливной кран рубашки охлажения для слива ОЖ

отмытый термостат всборе со штуцером на расширительный бачок НО 31105

отмытая головка и танчик посаженый на красный герметик

обновлённая ручка КПП волга (дерево и золото)

помпа УМЗ на моём 402ом со шкивом от 406ого под поликлиновй ремень

алмазная притирка клапанов

наборчик юного моториста

разные прокладки на 402ой

Собираю сам потихоньку движку, как умею 😉 вроде всё идёт хорошо 🙂
Чуток собрал, вот и фото конечно же 🙂

фото почти собраного 402ого движки

Тут ещё были закупки, пока были денюжки. а на этот раз я дождался от одного мужика который мне сварганил самодельную сварку не гудящую, на 220В (простую как 3 рубля) которая и 2 и 3 и 4 использует электроды МР постоянного тока.
Также к этой сварке попутно взял за 150рэ маску электрогазосварщика и распиратор для покраски. вот и фото конечно же 😉

сварка самодельная на 220В

маска электро сварщика и распиратор для покраски

Этот бж делал засчёт того, что вся капиталка 402ого не уместится со всеми фото в 1ом бж 😉

Остальная сборка движки (уже окончательная) буит в следующем БЖ, там же и притворение пару новых замутов на 402ом движке.

Пишите комменты, мож кому чё интересно буит спрашивайте, всем удачи друзья! ;D

Техническая инструкция по ремонту ГАЗ 3110. Возможные неисправности автомобиля, оснащенного газовым оборудованием

ГАЗ-3110 — российский легковой автомобиль семейства Волга производства Горьковского автомобильного завода. ГАЗ-3110 выпускался серийно с 1996 по 2005 год.

ГАЗ-3110 представлял собой дальнейшую модернизацию модели ГАЗ-31029 с полной заменой всех наружных панелей кузова, включая панель крыши, но кроме дверей и передних крыльев. В 1997 году была выпущена ограниченная «переходная» серия, укомплектованная внутренней обшивкой дверей, передним кузовом и колесами от предыдущей модели.Изначально на автомобиль устанавливались узкие черные бамперы из термопластика, с 2000 года они заменены объемными накладными бамперами из стеклопластика. Салон полностью обновился и стал в целом соответствовать стандартам недорогих иномарок по отделке.

На ГАЗ-3110 штатно установлен гидроусилитель руля, изменен рулевой механизм (3,5 оборота руля, вместо 4,5 как на предыдущих моделях Волги), тормоза передние дисковые типа Lucas, неразрезные задний мост, карданный вал с промежуточной опорой, нижний профиль 15-дюймовые колеса 195/65, электрорегулировка угла наклона фар, довольно редко встречающийся на автомобилях масляный радиатор, обогрев форсунки омывателя стекла, двухрежимный обогрев заднего стекла.С 2001 года все автомобили «Волга» красятся на новом окрасочном комплексе «Хайден-2». Новая технология грунтовки и окраски позволила использовать двухкомпонентные эмали металлик и одновременно увеличить срок службы кузова. С мая 2003 года на «Волге» появилась передняя бесшарнирная подвеска.

С 2004 года началось производство седана ГАЗ-31105, представляющего собой глубокий рестайлинг автомобиля ГАЗ-3110, снятого с производства в начале 2005 года. Продолжался выпуск автомобиля ГАЗ-310221 с кузовом универсал небольшими партиями на отдельная конвейерная линия, параллельно с моделью ГАЗ-3102 до декабря 2008 года.Версия универсал с «оперением» в стиле ГАЗ-31105 выпускалась на заказ.

Общепризнанным недостатком ранних серий ГАЗ-3110 Волга было низкое качество сборки и низкая коррозионная стойкость кузова, которые впоследствии были улучшены, но общее устаревание конструкции автомобиля, особенно в части активной и пассивной безопасности, снизилось спрос на Волгу критический. Однако благодаря ряду востребованных потребительских качеств (хорошая выносливость и вместительность в сочетании с приемлемой ценой) машина стала достаточно распространенной в России.

Двигатель ЗМЗ-402

Поперечный разрез двигателя

1 — пробка маслосливная;
2 — масляный поддон;
3 — коленчатый вал;
4 — шатун;
5 — картер двигателя;
6 — поршневой палец;
7 — поршень;
8 — выпускной коллектор;
9 — гильза цилиндра;
10 — прокладка ГБЦ;
11 — подводящий трубопровод;
12 — головка блока цилиндров;
13 — клапан;
14 — крышка головки блока цилиндров;
15 — коромысло клапана;
16 — ось коромысел;
17 — стержень;
18 — датчик-распределитель;
19 — свеча зажигания;
20 — толкатель;
21 — распределительный вал;
22 — шестеренчатый привод масляного насоса и датчик-распределитель;
23 — стартер;
24 — масляный щуп;
25 — валик привода масляного насоса;
26 — насос масляный;
27 — маслозаборник.

Волга ГАЗ 3110 Устройство ремонта двигателя ЗМЗ-402
Расположение основных агрегатов в моторном отсеке

1 — патрубок подвода охлаждающей жидкости к радиатору;
2 — фильтр воздушный;
3 — крышка головки блока цилиндров;
4 — датчик-распределитель;
5 — катушка зажигания;
6 — вакуумный усилитель тормозов;
7 — крышка маслозаливной горловины;
8 — фильтр тонкой очистки топливный;
9 — термостат;
10 — кожух вентилятора;
11 — радиатор.
Описание строительства

Силовой агрегат ЗМЗ-402 карбюраторный, четырехцилиндровый.Блок цилиндров изготовлен из алюминиевого сплава. Гильзы цилиндров чугунные, съемные. Крышки коренных подшипников и картер сцепления обработаны вместе с блоком и поэтому не взаимозаменяемы.

Коленчатый вал двигателя чугунный, пятиопорный, динамически сбалансированный с маховиком и приводом сцепления. Осевое перемещение вала ограничено двумя упорными шайбами, расположенными по обеим сторонам переднего коренного подшипника.

Распределительный вал с пятью опорными шейками разного диаметра расположен в блоке цилиндров.На валу нарезана шестерня привода датчика распределения зажигания и масляного насоса.

Привод распределительного вала осуществляется через текстолитовую или полиамидную шестерню, находящуюся в зацеплении с шестерней коленчатого вала. Кулачки распределительных валов воздействуют на толкатели. Толкатели приводят в действие клапаны через коромысла.

Конфигурация смазки двигателя — комбинированная. Для охлаждения масла установлен масляный радиатор. При давлении в системе 0,7-0,9 кгс/см2 открывается предохранительный клапан и масло поступает в радиатор, а затем стекает в картер двигателя.Для отсоединения масляного радиатора предусмотрен клапан. Когда ручка параллельна трубопроводу, он открыт.

Конфигурация охлаждения — жидкостная, закрытая. Вспомогательный электровентилятор расположен перед радиатором.

Впускной шланг нагревается выхлопными газами. Редуктор отопления содержит 2 положения – «зима» и «лето».
Приспособление для ремонта двигателя Волга ГАЗ 3110 ЗМЗ-402

Сотни иллюстраций показывают элементы управления и отдельные этапы работы. Разделы быстрого и простого устранения неполадок полезны при устранении неполадок.Электрические схемы помогают быстро обнаружить неисправности в электросистеме и облегчают установку дополнительного оборудования. Здесь вы найдете ремонтные данные: двигатель; энергосистемы; выхлопные системы; газы; схватить; коробки передач; подвески; рулевое управление; тормоза; колеса и шины; тело; электрооборудования, а также рекомендации по обслуживанию и диагностике электронных систем управления. Даются диагностические коды. Отдельный раздел предназначен для ознакомления владельца автомобиля с органами управления и способами работы.В руководстве подробно описаны особенности эксплуатации, устройство и основные модификации Газ 3110 (Волга). Даны рекомендации по техническому обслуживанию и ремонту. Большое внимание уделяется уходу за автомобилем, выбору инструментов, покупке запчастей. Приведены типичные неисправности, их причины и методы устранения. Опираясь на информацию, содержащуюся в руководстве, владелец автомобиля может самостоятельно провести ремонт различной сложности, не обращаясь за помощью в сервисный центр и автомастерскую.Справочник предназначен для работников станций технического обслуживания и владельцев автомобилей Газ 3110 (Волга). Чертежи, схемы, таблицы. Словарь специальных терминов. Цветовые схемы электрооборудования.

Калмансон Л.Д., Пелюшенко О.И.

Издатель: колесо
Год издательства: 1998
страниц: 160
ISBN: 5-8115-0009-2
Язык: Russian
Формат: DJVU
Размер: 1.8 МБ

В данной брошюре описаны устройство, особенности эксплуатации, техническое обслуживание и ремонт электрооборудования автомобилей «Волга» ГАЗ-3110 с двигателями ЗМЗ 4062.10 и ЗМЗ 402.10. Брошюра предназначена для работников предприятий, занимающихся эксплуатацией и ремонтом автомобилей ГАЗ-3110, торговых организаций и индивидуальных владельцев.

Калмансон Л.Д., Реутов В.Б.

Издательство: Колесо
Год издания: 2000
Страниц: 325
Язык: Русский
Формат: DJVU
18 :0978 Размер:

2 МБ

ГАЗ-3110 Волга. Устройство, ремонт, эксплуатация, техническое обслуживание.
Хорошая книга, все понятно и лаконично описано.
Много рисунков и фотографий, контекстные картинки.

Издательство: Третий Рим
Год издания: 2001
Страницы: 178
ISBN: 5-88924-074-9
Язык: Русский
Формат: DJVU
Размер: 14 MB

Вниманию читателей предлагаются цветным руководство по ремонту и эксплуатации ГАЗ-3110 Волга с двигателями ЗМЗ-4062, ЗМЗ-406 и ЗМЗ-4061 с подробным шагом фоторабот ремонтом шага процесса.

Калашников А. А., Баклушин А. М.

Издательство: Колесо
Год издания: 1999
Страницы: 240
ISBN: 5-8115-0008-4
Язык: Русский
Формат: DJVU
Размер: 2.5 МБ

В данной брошюре описаны устройство, особенности эксплуатации, техническое обслуживание и ремонт автомобилей ГАЗ-3110, ГАЗ-3102, устанавливаемых на автомобили «Волга» с двигателями ЗМЗ-4062.10 (4062), ЗМЗ-402.10 (402), ЗМЗ-4021.10 (4021) и непосредственно связанные с ними узлы сцепления и электрооборудования. Брошюра предназначена для работников предприятий, занимающихся эксплуатацией и ремонтом двигателей ЗМЗ, торговых организаций и индивидуальных владельцев.

Адрес: г. Москва, 1 Нагатинский пр-д, 13 (м. Нагатинская)

Время работы: ежедневно 9:00-23:00

Профессиональный кузовной ремонт любой сложности: (выпрямление вмятин, устранение царапин, полное восстановление геометрии кузова).- Ремонт двигателей внутреннего сгорания, ходовой части; — Картина; — стапельные работы; — Техническое обслуживание; — Комплексная диагностика.

ответов: 1

«Наши» автомобили в надежных руках!
Заявка на обслуживание

Адрес: г. Москва, 2-й Нагатинский проезд дом 6 строение 1 (метро Нагатинская)

Время работы: 9-00 22-00

Ремонт КПП. Ремонт коробки передач ВАЗ 2101-2107_____2500р. Ремонт коробки передач ВАЗ 2108-21099_____2500р.Ремонт коробки передач ВАЗ 2110-2115_____2500р. Ремонт КПП Калина, Приора_____2500р. Ремонт КПП ГАЗЕЛЬ-ВОЛГА _____2500р. Наш Автосервис полностью оснащен для ремонта ВАЗ, ГАЗ, ГАЗель, УАЗ, ИЖ ОДА,…

Супермаркет автосервиса

ответов: 2 276

СуперСервис
Заявка на обслуживание

Адрес: г. Москва, г. Щербинка, ул. Космонавтов дом 1, корпус «Б», корпус 33 (м. Бунинская аллея)

Время работы: 10.00-19.00

Для клиентов сайта Карпис — СКИДКА в автосервисе Superstore — 30%. Автосервис Superstore выполняет: — техническое обслуживание, — ремонт, — кузовной ремонт автомобилей, — ремонт глушителей, — ремонт и заправку кондиционеров. Постоянно в наличии запчасти на Шевроле Авео, Шевроле Ланос, Шевроле…

Глушители и катализаторы: установка, замена, ремонт
Запрос на обслуживание

Адрес: г. Москва, Южнопортовая дом 15 строение 23 (м.Кожуховская)

Время работы: Ежедневно с 10.00 до 19.00

Прямоток-Сервис специализированная станция ремонта выхлопных систем автомобилей. Бригада профессионалов выполнит работы любой сложности по ремонту, замене глушителей, катализаторов, гофр. Установить эмулятор лямбда-зонда (обманка кислородного датчика). Изготовление прямоточной выхлопной системы. Станция…

Слесарь по ремонту и обслуживанию
Заявка на обслуживание

Адрес: г. Москва, Кантемировская дом 59 А (м.Коломенская)

Время работы: без выходных с 09:00 до 21:00.

ООО «Техцентр Максимум» осуществляет техническое обслуживание, диагностику и все виды ремонта двигателя, ходовой части и электрооборудования, а также установку дополнительного оборудования и комплексный кузовной ремонт в соответствии с технологией завода-изготовителя. Ремонтно-сервисный участок «…

ответов: 2 372

Наша специализация — трансмиссионные работы
Заявка на услугу

Адрес: г. Москва, Огородный проезд д4 (метро Тимирязевская)

Время работы: с 10-00 до 21-00

Ремонт МКПП.- Ремонт МКПП любой сложности выполняется в Авторуссервисе опытными мастерами. Если вам нужен качественный ремонт МКПП, обращайтесь к нам. Ремонтируем коробки передач VW, Skoda, Fiat, Citroen, Opel, Peugeot, Ford, BYD, Chery, Chevrolet, Daewoo, FAW, Geely, Great Wall, Honda, Hyundai, Isuzu,…

ответы: 4 280

Наша цель — ваше хорошее настроение!
Заявка на обслуживание

Адрес: г. Москва, Дмитровское шоссе д. 2167с3 (метро Алтуфьево)

Режим работы: с 9-00 до 20-00 ежедневно

Специализируемся на ремонте иномарок Mercedes, BMW, Toyota, Nissan, Renault, Volvo, Opel и других марок. Наша компания занимается ремонтом автомобилей более 8 лет. Все работы выполняются высококвалифицированными специалистами на оборудовании ведущих мировых производителей. …

TRIAAA

ответы: 8

Заявка на обслуживание

Адрес: г. Москва, Большой Волоколовский проезд, дом 10 (м. Щукинская)

Время работы: 10.с 00 до 21.00

рихтовка без покраски с использованием современных технологий тюнинг, ателье, любые нестандартные решения, а также кузовной молярный ремонт бамперов любой сложности локальная покраска полировка кузова

Автосервис «Дилс-Авто»

ответы: 728

Выполняем слесарно-кузовной ремонт автомобилей любой сложности!!!
Заявка на обслуживание

Адрес: г. Москва, Добролюбова дом 1 (м. Петровско-Разумовская)

Время работы: 9-22

Расположенный в Бутырском районе (СВАО), АвтоТехЦентр «ДИЛС АВТО» рад предложить Вам свои услуги по быстрому и качественному ремонту Вашего автомобиля.Будем рады предложить Вам лучших специалистов по кузовным, слесарным, арматурным, жестяным и малярным работам. Работа слаженная и давно работает…

Автокомплекс «Лиан-Моторс»

ответы: 872

Ремонт и техническое обслуживание автомобилей на высшем уровне 7 дней в неделю
Заявка на обслуживание

Адрес: г. Москва, Абрамцевская дом 30 строение 3 (м. Алтуфьево)

Время работы: Пн-Вс 9.00-21.00

Технический центр «Лиан-Моторс» имеет отличный слесарный и кузовной цех, четыре профессиональные автомойки, а также предоставляет широкий спектр услуг для владельцев различных марок автомобилей. Шиномонтаж, ремонт двигателей, электрооборудование и арматурные работы, мойка …

Недорогой качественный автосервис «АвтоделоФФ»

ответы: 271

«Все для вашего автомобиля»
Заявка на услугу

Адрес: г. Москва, Дербеневская дом 7 строение 19 (м.Павелецкая)

Время работы: 9:00-22:00

Наша СТО полностью соответствует критериям дилерских станций, оснащена новейшим диагностическим и ремонтным оборудованием и всем необходимым инструментом. Клиенты автосервиса могут рассчитывать на полный спектр услуг по ремонту и обслуживанию любых моделей. В нашем автосервисе есть…

Сервисный центр «Автодизель»

ответов: 24

Диагностика и ремонт дизельных двигателей и топливных систем
Заявка на обслуживание

Адрес: г. Москва, Путевой проезд, дом 15 (м. Алтуфьево)

Время работы: Пн-Вс с 09.00.с 00 до 19.00

«Автодизель» является авторизованным сервисным центром топливной аппаратуры BOSCH, наши специалисты прошли курсы диагностики и ремонта автомобильной техники, а так же обучение работе с оборудованием и его эксплуатации, получение сертификатов об успешном прохождении соответствующих программ. Виды выполняемых…

ответов: 8 477

Сидоров Р.Ю.
Сервисная заявка

Адрес: г. Москва, ул. Иловайская 15с5 (м. Люблино)

Режим работы: с 9-00 до 20-00 без выходных

Наша компания предлагает широкий спектр услуг по ремонту автомобилей.На профессиональном оборудовании! Автосервис специализируется на обслуживании и ремонте автомобилей всех ведущих производителей! — Диагностика и ремонт бензиновых, дизельных, гибридных двигателей. — Окраска автомобилей любой…

ответы: 1 086

Служба «Горячие цены»
Заявка на услугу

Адрес: г. Москва, г. Коштоянц, вл. 22 (м. Юго-Западная)

Время работы: круглосуточно

1-й Московский круглосуточный мультибрендовый автотехцентр оказывает услуги по ремонту и техническому обслуживанию автомобилей иностранного и отечественного производства.- Мы обслуживаем легковые, коммерческие и грузовые автомобили. — Полный спектр услуг — от компьютерной диагностики до…

ответов: 1 855

ВАШ ЛИЧНЫЙ АВТОЭЛЕКТРИК!
Сервисная заявка

Адрес: г. Москва, Электролитный проезд, д. 6А (м. Нагорная)

Время работы: Пн-Вс: 10:00 — 20:00

Автоэлектрик, ремонт электронных компонентов, компьютерная диагностика, ABS, ABS, подушки безопасности, SRS, ремонт генераторов, ремонт стартеров, ремонт турбин, ремонт, установка сигнализации , установка дополнительного оборудования.Я ваш личный автоэлектрик, занимаюсь диагностикой и устранением неисправностей…

«(Услуга полного повышения)»

На Горьковском автозаводе с 1996 по 2005 год выпускались автомобили ГАЗ-3110 Волга. Их производство уже остановлено, но сегодня на дорогах много таких автомобилей, и их владельцам важно знать о ремонте и эксплуатации ГАЗ-3110. Если появляются неисправности, то всегда есть вариант обращения в автосервис, но гарантия на эти автомобили давно закончилась, и любой ремонт будет дорогим.Поэтому многие автовладельцы предпочитают делать ремонт ГАЗ-3110 своими руками.

Эксплуатация автомобиля

Для снижения риска поломок важно правильно эксплуатировать автомобиль. Важную роль играет прогрев двигателя перед поездкой, а в первые минуты езды нежелательно превышать скорость и переключаться на более высокие передачи. Необходимо дать время на разогрев масла, тем самым обеспечить достаточную смазку без перегрузки узлов и агрегатов.Это особенно важно зимой.

Во время поездки нужно следить за показаниями приборов и общим состоянием автомобиля. Если появляются необычные звуки, то нужно попытаться выяснить их причину и устранить неполадки. Нельзя допускать, чтобы двигатель долго работал на пределе, следите за скоростным режимом, особенно если дороги плохо покрыты – так быстро изнашивается подвеска. Нужно постараться предугадать ситуацию на дороге, чтобы движение было плавным, без резких ускорений и торможений.

Своевременная смазка деталей позволит снизить нагрузку на узлы автомобиля, то есть продлить срок службы. Нельзя забывать о своевременном и полном техническом обслуживании. В первую очередь это замена масла, охлаждающих и тормозных жидкостей.

Если сроки ТО превышены, агрегату приходится работать с загрязненными жидкостями, что снижает срок их службы. Также важно менять тормозные колодки, не изнашивая их чрезмерно. Для подробного перечня и сроков профилактических работ необходимо обратиться к инструкции.

Общая информация по ремонту

Сегодня ремонтные работы на ГАЗ-3110 очень часто выполняются самостоятельно, это экономит бюджет, да и найти нужную информацию не составит труда.

Но прежде чем приступить к ремонту самостоятельно, важно правильно провести диагностику, и сделать это как можно быстрее, при первой же неисправности автомобиля. Например, ремонт передней подвески ГАЗ-3110 будет намного дешевле при выявлении неисправности на ранних стадиях, а не при полном выходе из строя узла.Таким образом, не игнорируйте «первые звоночки» неисправностей.

Кстати, ремонт подвески ГАЗ-3110 водители обычно производят сами, так как собрать и разобрать этот узел несложно. Главное сразу заменить все изношенные элементы на новые, так как исправить и приварить здесь невозможно.

То же самое касается духовки. Как правило, он начинает работать некорректно из-за прохудившегося радиатора. Желательно сразу заменить.

Конечно, ремонт ГАЗ-3110 своими руками не всегда возможен. Например, генератор или аккумулятор должны ремонтировать специалисты, так как здесь не обойтись без профессионального инструмента, специальных приспособлений и испытательных стендов.

Ремонт двигателя

Часто проблемы с автомобилем связаны с двигателем. ГАЗ-3110 «Волга» выпускались с карбюраторными (ЗМЗ-402) и инжекторными (ЗМЗ-406) двигателями.

Ремонт двигателей ГАЗ-3110 практически осуществляется по одной схеме, т.к. моторы схожи, поэтому рассмотрим на примере ЗМЗ-406.

Ремонт двигателя – ответственная и серьезная операция, требующая квалифицированного подхода. Но если есть большое желание и соответствующие знания, это мероприятие можно провести самостоятельно.

Ремонт двигателя ГАЗ-3110 406 начинается с подготовки инструментов и площадки для выкладки элементов. Площадка нужна для того, чтобы привести все детали в порядок, ведь гораздо удобнее и быстрее собрать мотор обратно.

Для удобства сначала нужно снять капот и стеклоочиститель, а также защитить передние крылья от повреждений, обшив их подходящим материалом.Саму разборку можно производить в любом порядке. Например, вы можете сначала удалить все вложения, а затем с максимальной легкостью удалить остальные.

После этого нужно осмотреть подкапотное пространство и тщательно промыть его железной щеткой и керосином или бензином.

Коленчатый вал и блок нужно мерить, возможно здесь нужна расточка. Желательно делать это в специализированной мастерской. Специализированная проверка не помешает и маховику, и корзине сцепления.Специалисты проверят маховик на биение и при необходимости проведут подрезку, балансировку с коленвалом и корзиной. Для газа это очень полезные и нужные меры.

Также важным событием станет покупка шатунов и колец и поршней в размер. После растачивания детали необходимо промыть и продуть. Шестигранником на 14 откручиваем пробки грязеуловителей, тщательно все очищаем и возвращаем обратно.

Головку блока цилиндров необходимо проверить на прилегание к блоку, проверить направляющие и клапана, заменить маслосъемные колпачки.Чтобы не притирать все имеющиеся 16 клапанов, можно отнести головку в специализированную мастерскую.

Когда все вышеуказанные действия выполнены, можно собирать двигатель.

Ремонт подвески

При ремонте ГАЗ-3110 Волга возможны различные проблемы с другими узлами и агрегатами. Как правило, при ремонте трансмиссии и подвески заменяют все вышедшие из строя детали, зачищая перед этим контакты. Рассмотрим подробнее допустимые поломки и ремонт передней подвески ГАЗ-3110.

Передняя подвеска представляет собой довольно сложную конструкцию. Если появился стук или посторонний шум, то необходимо провести диагностику, чтобы не допустить непредвиденных поломок.

Проблемы могут быть следующие:

1. Появление шума и стука в днище автомобиля ГАЗ-3110. Ремонт в этом случае будет различаться в зависимости от причины:

• Сломался амортизатор — надо менять.
• Изношенные, которые используются в соединениях некоторых элементов — требуют замены.
• Изношены шарниры рычагов — их тоже нужно будет заменить.
• изношен шаровой подшипник — придется заменить стойки вместе с шарнирами.
• Появление зазора в ступичных подшипниках — необходимо отрегулировать зазор, заменить подшипники.
• Сломанная дуга пружины — заменить старую пружину на новую.

2. Появление скрипа в днище автомобиля — проблема выработки шарниров рычага, шарниры нужно будет заменить.

3. Угол наклона переднего колеса больше не регулируется:

• Деформация поперечины от сильного удара — можно заменить деталь.
• Шарнир изношен — его тоже нужно заменить.
• Поломка лонжерона, рычага подвески или поворотного кулака — ремонт. или замените поврежденные элементы.

4. Машину тянет в сторону при движении:

• Разность давлений в шинах — нужно замерить давление и выставить одинаковое.
• Сбился угол колес — нужно правильно отрегулировать.
• Деформация или повреждение рычага и поворотного кулака — отремонтировать или заменить неисправные детали.
• Разная жесткость пружин — заменить пружины на равноценные.

Это основные проблемы передней подвески, ее ремонт на ГАЗ-3110.

Ремонт гидроусилителя руля

Как было сказано выше, некоторые работы можно легко провести самостоятельно. К таким работам относится ремонт гидроусилителя руля ГАЗ-3110. В основном все проблемы с ГУР и его некорректной работой связаны с неисправностью ремня ГУР.В этом случае его придется заменить.

Это очень важная деталь, хоть и маленькая. Менять его рекомендуется каждые 50 тысяч километров. Но тут многое будет зависеть от условий эксплуатации автомобиля. Заменить эту деталь не сложно, главное правильно ее натянуть при установке ремня.

Чтобы вовремя отремонтировать ГУР, можно ориентироваться на рекомендации по пробегу, а также иногда осматривать узел на наличие дефектов.

Возможные неисправности рулевого управления и их устранение

1. Смещение рулевого вала ощущается на рулевом колесе. Причины неисправности могут быть следующие:

• изношены подшипники рулевого вала — необходимо заменить,
• Ослаблены болты крепления рулевой колонки — подтянуть болты.

2. Увеличенный свободный ход рулевого колеса. Это происходит из-за:

• неправильная регулировка бокового зазора рулевого механизма — регулировка бокового зазора механизма,
• нарушения регулировки шаровых опор — регулировка шаровых опор,
• износ втулок рулевого управления вал сошки — замена картера механизма или втулок,
• ослабление гаек сошки или руля — подтянуть гайки.

3. Заклинил рулевой механизм. Причины:

• в неправильной регулировке бокового зазора механизма — регулировка бокового зазора,
• износ ролика или червяка — замена изношенных деталей.

4. Течет масло из картера механизма. Причины:

• износилась или повреждена рабочая кромка сальников — замена дефектных сальников,
• повышение уровня масла — восстановление требуемого уровня масла,
• повреждены прокладки или болты крепления ослабли крышки картера — требуется замена прокладки или подтяжка болтов.

5. Появление посторонних звуков в рулевом механизме. Причины:

• нет масла в картере — устранение причины течи масла и заливка нового,
• разрушены рабочие поверхности ролика и червяка — замена неисправных деталей.

6. Шины передних колес изношены (появляются пятна):

• ослабли крепления рулевых частей — проверка и подтяжка деталей,
• давление в шинах упало — установка нормального давления,
• требуется регулировка рулевого управления .

7. Появление вибраций и толчков, ощущаемых на руле:

• требуется регулировка рулевого управления
• ослабли гайки крепления вилок в карданном шарнире — необходимо подтянуть гайки крепления,
• внешний вид люфта в шаровых опорах рулевой трапеции — регулировка и замена шаровых опор,
• появление люфта пальца рычага в кронштейне — замена изношенных втулок,
• ослаблены крепления деталей рулевого механизма — проверить и подтянуть ослабленные крепления.

Ремонт рулевого механизма

Ремонт самого рулевого управления ГАЗ-3110 заключается в разборке механизма, проверке технического состояния деталей и обратной сборке.

Разборка

Разборка включает следующие операции:

• снятие рулевого механизма с автомобиля и зажим его в мягких тисках,
• снятие хомутов и колец крепления чехлов рейки рулевого механизма,
• снятие защитных кожухов
• снятие внутренних наконечников с шаровыми тягами наружных наконечников,
• снятие контргайки упора рельса с помощью накидного ключа,
• снятие стопорной гайки и пружины,
• с помощью специальных клещей, снятие упор из картера (перед этим нужно переместить упор, повернув шестерню по часовой стрелке),
• снятие защитного колпачка с шестерни,
• отвинчивание гайки, извлечение шестерни из картера вместе с шаровой опорой,
• снятие упорного кольца и запрессовка шарового подшипника с валом-шестерней,
• снятие рулевой рейки
• снятие втулки упорного кольца и снятие втулки стойки с кольцом.

После разборки механизма необходимо проверить техническое состояние деталей:

• промыть все детали (металлические) и полость картера керосином, все резиновые детали промыть теплой водой и протереть тряпкой,
• тщательно осмотреть все рабочие поверхности шестерни и рейки на износ и повреждения (задиры, риски), с мелкими повреждениями можно справиться самостоятельно, взяв мелкозернистую наждачную бумагу или бархатный надфиль, сильно поврежденные и изношенные детали подлежат замене,
• необходимо проверить шариковый подшипник на заедание, вращение должно быть свободным, а также проверить все кольца, шарики, сепараторы и ролики — на них не должно быть следов износа и заедания, если есть сомнения, то лучше заменить подшипники,
• необходимо проверить защитные кожухи рейки, наружные наконечники, колпак, манжету шестерни и втулку стойки, в случае появления трещин, поломок или неплотного прилегания деталей их необходимо заменить на новые,
• проверить зазоры шаровых опор для люфта, грязи, коррозии, замените их.

После проверки собираем механизм обратно. Сборка происходит в обратном порядке, предварительно смазав детали специальной смазкой. Более подробно процесс сборки вы можете рассмотреть в руководстве по ремонту ГАЗ-3110.

Ремонт системы зажигания

Очень часто проблемы связаны с окислением контактов в системе. В результате разрывается сеть и выходит из строя двигатель.

Для проверки системы зажигания необходимо отсоединить один высоковольтный провод от свечи зажигания и приблизить его к массе (любому защищенному от краски месту на блоке или кузове) на 6-8 мм.

Чтобы не подвергать себя опасности, провод можно закрепить с помощью подручных сухих материалов (например, дерева). При прокручивании двигателя стартером должна появиться искра, если ее нет, то неисправность связана с цепями низкого или высокого напряжения. Найти неисправность помогут специальные приборы: вольтметр, омметр, специальный стробоскоп. Если их нет, то цепь низкого напряжения проверяют с помощью автомобильной лампочки. Важно помнить, что электрическая цепь после замка зажигания проверяется при включенном зажигании.Начинать нужно с аккумулятора и пройти всю цепь низкого напряжения. В точке, где нет напряжения, нужно зачистить концы проводов и поверхность соединения. Если ситуацию не исправили, значит, неисправен провод или устройство, установленное перед точкой.

Цепь высокого напряжения необходимо очистить от грязи и протереть все провода. Проверьте все провода на предмет плотного контакта со свечами зажигания и гнездами катушек. Центральный провод необходимо проверить на наличие искры, если ее нет, то неисправна катушка зажигания, ее придется заменить.Если после катушки появляется искра, нужно проверить центральный электрод, бегунок и контакты.

Проблемы в системе питания

При плохой подаче топлива в первую очередь нужно проверить газопровод на предмет образования паровой пробки (часто возникает в жаркую погоду и перекрывает доступ топлива). Эта проблема легко решается – можно охладить бензопровод мокрой тряпкой или просто подождать, пока двигатель остынет. В зимнее время проблема может быть из-за замерзания воды, попавшей в топливо – можно подогреть газовую магистраль горячей водой.

Если не слышно гула топливного насоса, то может сгореть предохранитель (потребуется замена) или может выйти из строя сам топливный насос. Его можно разобрать или заменить.

Для проверки работы топливного насоса необходимо отсоединить топливный шланг от карбюратора и опустить его в чистую емкость. При включении стартера из шланга должен вытекать бензин. Если этого не происходит, мембрана или клапаны насоса могут быть повреждены.

Таким образом, ремонт ГАЗ-3110 возможен и в «гаражных условиях» при наличии необходимых навыков и инструментов.

Рассмотрим двигатель 402

Трудно сказать, когда именно 402 двигатель заявил о себе. Его предшественники начали выпускаться в середине пятидесятых годов, от которых он многое получил, в том числе простоту и надежность конструкции. Его ремонт можно провести в обычном гараже, имея лишь базовый набор инструментов. Естественно, ремонт двигателя 402 необходимо проводить на чистом рабочем месте, особенно если это капитальное рабочее место. Надо сказать, что его ресурс, в отличие от других отечественных агрегатов, немного превышал 50 000 км пробега, поэтому он и пользовался такой популярностью.

С начала производства 402 двигатель устанавливался на модели Волги, затем он перекочевал на Газель, где стал вполне комфортным благодаря своим отличным характеристикам. Здесь они не ограничиваются объемом в 2,5 литра или мощностью в 100 лошадиных сил. Дело в том, что в сочетании с коробкой передач и мостом, которые устанавливались на этот автомобиль, он обладал идеальными тяговыми свойствами, что никак не сказывалось на расходе топлива. Конечно, многим может показаться, что для среднего грузовика 12 литров бензина на сто километров — это много, но владельцы так не считали.

Естественно идеальных двигателей не бывает, а недостатки есть. Самая большая из них – набивка на задний подшипник коленвала, представляющая собой войлок, пропитанный графитом. Кроме того, для прочности в конструкцию вставлена ​​тонкая бронзовая проволока. Таким образом, при достижении двигателем 3000 и более оборотов двигатель просто выбрасывает масло, поэтому приходится постоянно следить за его уровнем. Многие владельцы считают, что двигатель 402 можно починить, заменив эту начинку с другого автомобиля и залив полусинтетикой: так вот, кому-то помогает этот способ, кому-то нет.

Еще одним недостатком 402 двигателя является его клапанный механизм, имеющий нижнее расположение распредвала. Сопрягаемых деталей много, поэтому штанги с толкателями создают много шума, также стоит упомянуть о нарушении теплового зазора в приводе клапана. Из-за этого требуется постоянная регулировка клапанов. Двигатель 402 способен на очень хорошие результаты. Но речь идет о низких оборотах, ведь такая конструкция ГРМ имеет внушительную массу. Поэтому оборотным двигателем 402 назвать нельзя.

Человек так устроен, что ему постоянно нужно больше, сколько бы он ни имел. Поэтому многие владельцы этого «аппарата» пытаются получить от него побольше мощности, не жалея ни сил, ни денег. Ярким примером этого желания стала установка инжектора на этот мотор, а также установка зажигания с ЗМЗ 406, что принципиально отличается. Но все эти усилия не стоили результата.

Официально двигатель 402 снят с производства в 2006 году.На смену ему пришел вышеназванный агрегат, превосходящий его по всем параметрам, к тому же 50 лет — как-то слишком много для одной модели. Конечно, некоторые изменения по сравнению с предшественниками были, но кардинальными они не стали. Да что там говорить, некоторые американские компании до сих пор практикуют выпуск двигателей этого типа, и подробности о нем можно найти в любом автосалоне, хотя прошло уже 7 лет.

ДВС голова 402. Капитальный ремонт. Другие способы увеличения мощности

Сборку начал с замены бака на новый от газели, вкрутив в него штуцер на 18:

В штуцер зашел внутрь сверлом на 15.Почувствуйте разницу:

Однако самое смешное, что зимой в машине теплее не стало. Причину вижу в увеличении экономичности двигателя после капиталки. То есть до столицы расход зимой был более 25 литров, и даже при тонком штуцере тепла хватало, после столицы расход упал в полтора раза, из-за чего тепло стало на единицу и больше. в полтора раза меньше. Так что, несмотря на увеличенную примерку, теплее в машине не стало.Впрочем, как я понимаю, если бы штуцер зимой не меняли, было бы несколько прохладно.

В термостате подпилил напильником дефекты литья, что улучшит циркуляцию охлаждающей жидкости на доли %:

При откручивании крышки термостата один из болтов сорвался, поэтому резьбу там срезал на 10 и заменил болты:

Так же немного «сломал» канал подачи масла от отверстия к опоре оси коромысел (видно на фото), были небольшие заусенцы:

Заметного износа гильз не было, хотя при первоначальной притирке, когда все поршни находились в центральном положении, усилие на шарманке значительно возрастало, поэтому износ имел место и сто тысяч км не проходил без следа за рукавами.На поршнях износа не было, только небольшие потертости, вероятно из-за нагара:

С заменой колец проблем не было, сверху старые, снизу новые — бузулук (Чехия):

Самое смешное, что старые кольца пружинили не сильно хуже новых, но износ в разрезе был. После замены колец устанавливаем поршень обратно, не забывая правильную ориентацию — надпись вперед — вперед, как ни странно отверстие в шатуне должно смотреть в сторону коллекторов, пассажир:

Ставим гайки шатунов на резьбовом герметике.Заводим крышку как было. Перед тем, как загнать поршень, сначала постукиваем по оправке по периметру, а затем рукояткой молотка аккуратно нажимаем на поршень.

Далее меняем сальник. Купил дешевый за 15 рублей, поменял только в нижней обойме, так как коленвал не снимал. Несмотря на все это, этот 15-рублевый фарш уже год держит синтетику ТНК 5в40 с периодическими раскрутками двигателя до 5000 об/мин. Насколько я понимаю, набивка течет с большими биениями, при сильном износе горловин и вкладышей.

Следующим шагом будет установка ГБЦ на шпильки. Я наматывал фум ленты, по причине того, что она тефлоновая (фторопластовая), а она крайне химически стойкая и достаточно термостойкая. В общем, на все шпильки/болты, склонные к закисанию, обматываю фум-лентой, в нагруженных местах она порвется, и заполнит полости, из-за чего в них не образуется ржавчина. Сама фум лента никуда не делась:

Так же абсолютно все шпильки в ГБЦ я тоже прикрутил обратно на фум ленту.

Установил прокладку с треугольными окнами. С завода было так же:

Прокладки с тонкими круглыми отверстиями действительно несколько улучшают циркуляцию охлаждающей жидкости в районе 3-4 цилиндров, но тем кто любит погонять на ХХ, и для кого 2500 — рекомендую запредельная скорость. Во время движения стараюсь держать обороты двигателя между 2 и 3 тыс. об/мин, на холостых у меня 1000 об/мин.

Я тоже применил небольшое ноу-хау, написал на шапке порядок затяжки гаек :):

Затяжка пошагово.Сначала подтянул на 9кг. И не зря сразу залил антифриз:

Оперативно протянул на 10 кг течь прекратилась. Голову ломом все таки лучше не снимать :). Он потянул голову второй раз после первой разминки на следующий день, а затем через неделю. На десерт, как и положено после 1000 км. После каждой протяжки, естественно, регулируем клапана.

Под обозначением ЗМЗ-402 идет целая линейка силовых агрегатов производства Заволжского моторного завода.Эти бензиновые 4-цилиндровые двигатели в основном устанавливаются на легковые автомобили Газель и Волга. Вы можете найти информацию об их использовании на микроавтобусах «Латвия» и некоторых моделях Ульяновского автозавода.

История развития двигателя

Двигатель 402 устанавливался на автомобили с 1958 года. В то время он имел другое обозначение — ЗМЗ-21А и ЗМЗ-24Д, но это был все тот же двигатель. Прототип представлял собой еще более раннюю модификацию, над которой конструкторы работали в 1954-1955 годах.Тогда это была совершенно новая версия двигателя для автомобиля ГАЗ-56, которая даже не сходила с конвейера. 402-й агрегат стал известен только в 1980 году.

Основными представителями 402-й линейки являются:

• ЗМЗ-402.10 как основной базовый вариант на бензине АИ-92.
• ЗМЗ-4021.10, потребляющий топливо А-76.
• ЗМЗ-4022.10, который имеет новый тип зажигания, так называемый форкамерно-факельный.

При эксплуатации двигателей 402.10 часто старались использовать более дешевое топливо.Для этого силами автовладельцев двигатель был переделан под бензин с более низким октановым числом. Что касается флагмана 402-й линейки — ЗМЗ-4022.10, то есть мнения, что идея форкамерно-факельного зажигания взята у японских коллег Хонды.

С 1996 года появился младший и более современный брат 402 — ЗМЗ-406. Некоторое время обе линейки устанавливались на автомобили Горьковского автозавода. Сейчас 402 двигатель можно найти только в запчастях.

Описание и технические характеристики

Двигатели ЗМЗ 402 серии неприхотливы в эксплуатации и достаточно просты в обслуживании.Бензиновые, с карбюратором, имеют 4 цилиндра в ряду. Устанавливались в основном на автомобили ГАЗ: Волга и Газель.

Рабочий объем силового агрегата составляет 2,445 литра, что позволяет развивать мощность в 100 л. С участием. или 73,5 кВт. Степень сжатия 8,2 – это позволяет использовать бензин АИ-92. Диаметр цилиндра и ход поршня — 92 мм. Общий вес агрегата 181 кг. Выхлопная система включает рециркуляцию выхлопных газов, что значительно снижает загрязнение окружающей среды и позволяет соблюдать правила.

Компоненты

Блок двигателя 402 и верхняя часть картера представляют собой единое целое и изготовлены из высокопрочного алюминиевого сплава. Чугунные баллоны представлены съемными гильзами. Для крепления головки блока на верхней поверхности предусмотрено 10 «бобышек». Внизу блок двигателя разделен перегородками на 4 части. В них находятся коренные подшипники коленчатого вала.

Каждая чугунная крышка подшипника крепится к блоку двумя шпильками 12 мм.Так как растачивание блока происходит вместе с крышками, их нельзя взаимозаменять. Поэтому для удобства им были присвоены номера, проштампованные на всех, кроме 1-го и 5-го.

На переднюю часть блока крепится крышка ГРМ из алюминиевого сплава. А сзади — картер сцепления. Все соединения притянуты крепежными болтами через паронитовые прокладки. Двигатель 402 имеет алюминиевую головку, общую для 4 цилиндров. Крепление к блоку производится десятью шпильками 12 мм. Прокладка головки блока цилиндров изготовлена ​​из асбеста с графитовым покрытием и окантована усиленным каркасом.Его минимальная толщина составляет 1,5 мм.

Модификации 402.10 и 4021.10 имеют головки блоков разной толщины. Это связано с разным объемом камер сгорания. Фактически головка 402.10 получается фрезерованием нижнего края головки 4021.10 на 3,6 мм.

Особое внимание уделяется обслуживанию двигателя автомобиля. Через 20 тыс. км рекомендуется прошить головку, а также отрегулировать зазоры клапанов.

Техническое обслуживание

Для того, чтобы 402 двигатель, будь то Газель или Волга, не важно работал долго и качественно, необходимо производить своевременное ТО.Двигатель, как вы уже видите, не имеет сложной электронной начинки и не требует высококвалифицированного обслуживания. На какие моменты стоит обратить особое внимание?

Тюнинг двигателей 402

Учитывая возраст двигателя и сегодняшние повышенные потребности, можно понять, почему многие умельцы пытаются усовершенствовать двигатель. «Волга-402» довольно старая модификация, хочу ее обновить. Что можно сделать? Больше мощности — вот что нужно двигателю 402. «Газель» и «Волга» от этого сильно выиграют.Существует несколько вариантов такого тюнинга.

Один из них — расточка блока под гильзы большего диаметра. Если у родного 402 блока гильзы диаметром 92 мм, то у расточенного блока все 100 мм, как и на современном УМЗ-4216. При этом новые гильзы также ставятся в 100-мм типоразмерах. Главный минус такой модернизации – ухудшение теплового режима блока цилиндров. Ведь стенки стали тоньше на размер паза. А это целых 4 мм.

В другом варианте увеличение мощности обеспечивается за счет шлифовки головки блока. Это увеличивает степень сжатия, что позволяет перейти на бензин с более высоким октановым числом. Также можно увеличить диаметр выхлопной трубы и немного расширить выпускной коллектор. Все это даст необходимые плюс 5-10 литров. С участием.

Самый заметный прирост мощности до плюс 30 л.с. С участием. — это замена карбюратора на инжектор.Правда, это довольно хлопотная и дорогостоящая процедура.

Другие способы увеличения мощности

Более простыми, но не менее эффективными вариантами будут:

• канавка маховика;
• замена стандартного поршня на облегченный;
• увеличение диаметра клапана;
• замена штатного карбюратора К-151 на более современные аналоги;
• новый тюнинг распредвала;
• установка более дорогих и качественных свечей от иномарки с заменой высоковольтных проводов;
• использовать в системе смазки только синтетическое или полусинтетическое масло;
• перенастройка выхлопной системы.

Подводя итоги, можно отметить, что двигатель ЗМЗ-402 наращивают мощность по-разному. В то же время машина с таким мотором никогда не будет участвовать в гонках. Это, в первую очередь, надежный и тяговитый агрегат для рабочих лошадок.

Возможные неисправности

Рассмотрим возможные варианты основных проблем автомобиля ГАЗ-402, двигатель которого уже не нов и имеет проблемы.

1. Не запускается. Для этого может быть много причин. Из основных это проблемы карбюратора и топливной системы.
2. Нестабильные обороты, плохой холостой ход. Опять же, проблема скорее всего в карбюраторе или неправильных зазорах клапанов.
3. Перегрев двигателя. Здесь внимание уделено системе водяного охлаждения. Это термостат, водяной насос и радиатор.
4. Расход масла. При этом в первую очередь проверяются сальники, а затем маслосъемные кольца и маслосъемные колпачки.
5. Стук в двигателе. Чаще всего эта причина устраняется только капитальным ремонтом двигателя.

Ремонт двигателей 402

При любой эксплуатации двигатель 402 рано или поздно начинает выходить из строя.Вы не должны этого бояться. Вечных механизмов не бывает, но есть хорошие специалисты и широкий ассортимент запчастей. При этом не приходится ждать неестественных для агрегата стуков. Показанием к ремонту является простое увеличение расхода масла и топлива. В ГАЗ-3110 двигатель 402, например, должен иметь расход бензина в городе около 13,8 л на 100 км. Двигатель ЗМЗ-402 достаточно прост в эксплуатации летом. При подготовке его к зиме следует в первую очередь проверить все технические жидкости.Это моторное масло, охлаждающая, тормозная и стеклоомывающая жидкость. Масло следует заменить на полу- или полностью синтетическое. Залейте антифриз в систему охлаждения с необходимой температурой замерзания.

Слабое звено зимних поездок — карбюратор. Его нужно настроить определенным образом. Регулировка производится на горячем двигателе. Холостой ход регулируется специальным винтом. После тюнинга важно отработать операцию открытия и закрытия воздушной заслонки карбюратора.

Наконец

402 двигатель — качественная продукция Заволжского Моторного Завода.Прошло более полувека, а он до сих пор продолжает радовать некоторых автовладельцев. Простота эксплуатации, большой выбор комплектующих и недорогое обслуживание определили популярность агрегата на долгие годы.

Цена от 14 000 руб.

Головка блока цилиндров ЗМЗ 402

Артикул: 402.3

2-00

ЗМЗ 402 — четырехцилиндровый двигатель производства Заволжского моторного завода. Блок цилиндров этого двигателя выполнен из специально армированного алюминиевого сплава.Сам двигатель славится тем, что может работать при экстремальных нагрузках, когда другие уже отказывались работать. Низкая чувствительность к перегреву и отличная износостойкость при грубом использовании. Двигатель надежен, так как он чрезвычайно прост по конструкции и берет свое начало от более ранних двигателей конца 50-х годов. Позже он был заменен на ЗМЗ-406, но используется до сих пор.

• Объем: 2,445 л
• Сжатие: 8,2
• Мощность при 4500 об/мин: 100 л.
