Предохранители и реле ВАЗ 2114, 2115, 2113

Сегодня все автомобили, вне зависимости от типа, оснащены специальной защитой всех электрических систем. Эта защита называется предохранителем. Они устанавливаются таким образом, чтобы в случае короткого замыкания или сбоя систему можно было отключить через предохранитель, тем самым защитив себя от повреждений. Предохранители используются в каждой электрической цепи, от маленькой лампочки до системы зажигания двигателя. Наиболее важные двигательные системы оснащены специальными реле, они защищают различные насосы, электродвигатели и другие мощные источники потребления электроэнергии.

Взрыватель представляет собой небольшую конструкцию, состоящую из пластмассовой коробки, внутри которой находится плавкий элемент. В случае короткого замыкания тонкий контакт плавится под действием тока, что прерывает подачу электрического тока. Простейший электрический предохранитель представляет собой тонкую медную проволоку, вставленную в цепь. При увеличении верхнего предела подаваемого тока контакт начинает плавиться и прерывает подачу электричества. Есть описание всех предохранителей и реле на инжекторные и карбюраторные модели ВАЗ 2113, 2114, 2115, старые и новые модели.

Содержание

Расшифровка предохранителей и реле инжекторных моделей
Расшифровка предохранителей и реле блока 2114-3722010-18
Расшифровка дополнительного блока предохранителей и реле
Реле стартера, зажигания, задних противотуманных фонарей
Реле передних противотуманных фар

Расшифровка предохранителей и реле инжекторных моделей

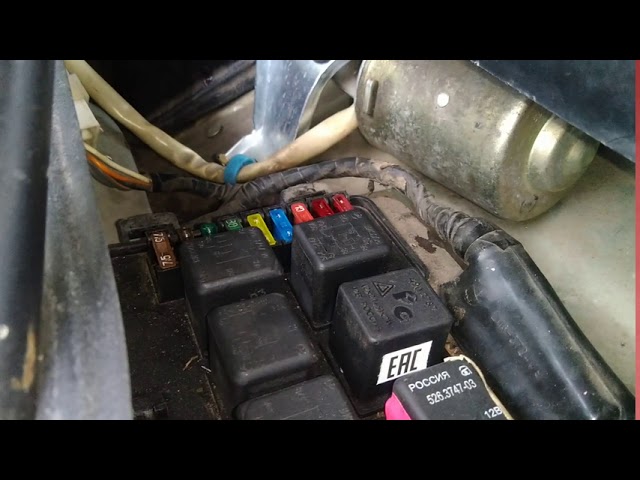

Главный модуль предохранителей 2114-3722010-60 расположен под моторным отсеком спереди. Такое расположение позволяет обеспечить быстрый доступ ко всем электрическим системам автомобиля.

Местоположение блока

Обратите внимание, что расположение модуля предохранителей может зависеть от типа комплектации и года выпуска автомобиля. Как правило, это верхняя правая часть моторного отсека, ниже лобового стекла. Монтажный блок также изготовлен из пластика в форме прямоугольной коробки. Для защиты от случайного открытия ящик оснащен специальными защелками. Чтобы открыть модуль, необходимо сломать две опоры защиты и поднять верхнюю пластиковую защиту. Под крышкой находятся все главные реле управления автомобилем и электрические предохранители.

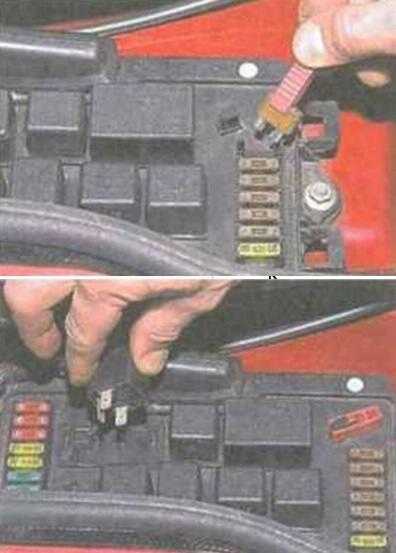

Для быстрого извлечения предохранителя в пластиковой защитной крышке расположены специальные пластиковые пинцеты. С его помощью вы без труда получите любой предмет. Вам нужно взяться за верхний край пластикового корпуса пинцетом и аккуратно приподнять предмет.

Для удобства пользователя на верхней пластиковой крышке имеется полная схема, выполненная в виде схематического изображения, на которой указаны все электрические предохранители и реле с указанием силы тока (А).

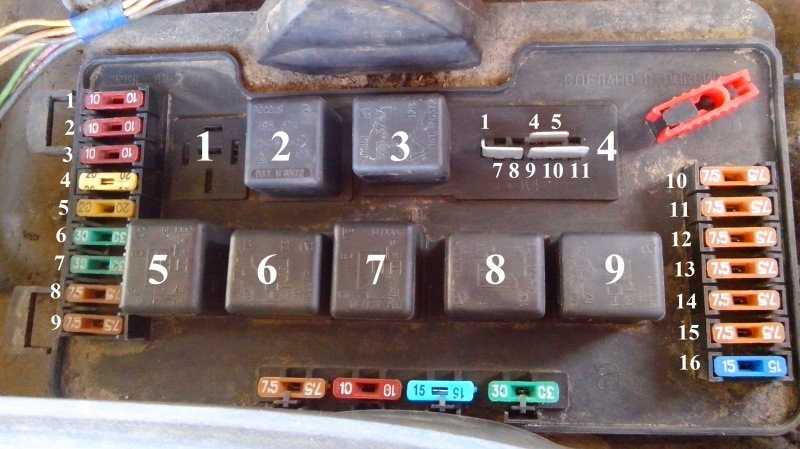

Схема предохранителей и реле для инжекторных моделей

Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

№	Поток, а	Расшифровка предохранителя
F1	10	Задние противотуманные фары, задний противотуманный фонарь
F2	10	Поворотники и реле поворотников. Сигнализация сигнальная лампа
F3	7,5	Системы освещения салона и багажника (салонная лампа, лампа багажника, подсветка ключа зажигания). Лампа стоп-сигнала, лампа подсветки бортового компьютера контрольная лампа двигателя
F4	двадцать	Регулятор обогрева заднего стекла переносной держатель лампы
F5	двадцать	Реле управления и включение звукового сигнала. Предохранитель и реле для запуска двигателя системы охлаждения
F6	тридцать	Управление и активация реле стеклоподъемников
F7	тридцать	Управление электродвигателями: системы отопления, печки салона, омывателя лобового стекла, омывателя фар. Прикуриватель в салоне, подсветка бардачка. Включение обогрева заднего стекла.
F8	7,5	Горит правая противотуманка
F9	7,5	Левая противотуманка горит
F10	7,5	Левый габаритный фонарь, сигнализатор включения габарита (на габарите), лампы подсветки номерного знака и моторного отсека, лампа подсветки выключателей, прикуривателя, управления подогревом рычагов переключения передач. Переключатель подсветки приборов.
F11	7,5	Бортовой фонарь правого борта
F12	7,5	Правая передняя фара ближнего света
F13	7,5	Левая передняя фара ближнего света
F14	7,5	Дальний свет левой фары. Световой индикатор.
F15	7,5	Правый передний дорожный фонарь.
F16	пятнадцать	Кузовные поворотники, реле поворотников и сигнализация. Реле управления и фонари заднего хода, индикаторы бортовой системы управления приборами, индикаторы давления масла, включения стояночного тормоза, уровня тормозной жидкости, заряда аккумуляторной батареи. Бортовой компьютер, обмотка двигателя генератора.
Ф17-Ф20		Замена
№	Схема реле
К1	Очистители фар
К2	Мигалки и сигнализация
К3	Стеклоочиститель
К4	Проверка исправности стоп-сигналов и габаритных огней
К5	Электрические окна
К6	Звуковой сигнал
К7	Обогрев заднего стекла
К8	Фары дальнего света
К9	Ближний свет

Современные предохранители различаются по цвету в зависимости от количества ампер.

5А — коричневый
10А — красный
15А — синий
20А — желтый
30А — зеленый

Разница в цвете сделана для простоты использования и идентификации правильного предохранителя с правильным сопротивлением. Также доступны предохранители черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются количеством ампер, которое написано на каждом изделии.

В каждом блоке производитель предусматривает дополнительные электрические предохранители. Они предназначены для быстрой замены сгоревшего элемента. Они расположены в нижней части модуля и имеют маркировку F17, F18, F19, F20. Каждый сменный элемент отличается по цвету и количеству ампер.

При выходе из строя одного из электроприборов в автомобиле рекомендуется в первую очередь проверить монтажный блок. Для определения сгоревшего элемента необходимо полностью заглушить двигатель и вынуть ключ из замка зажигания. С помощью специального пинцета аккуратно извлеките сгоревший модуль. Поднесите его к свету и проверьте, не повреждена ли цепь. Использование предохранителей с большим числом ампер допускается, но только на короткое время.

Расшифровка предохранителей и реле блока 2114-3722010-18

Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором имеют определенные отличия в модуле предохранителей.

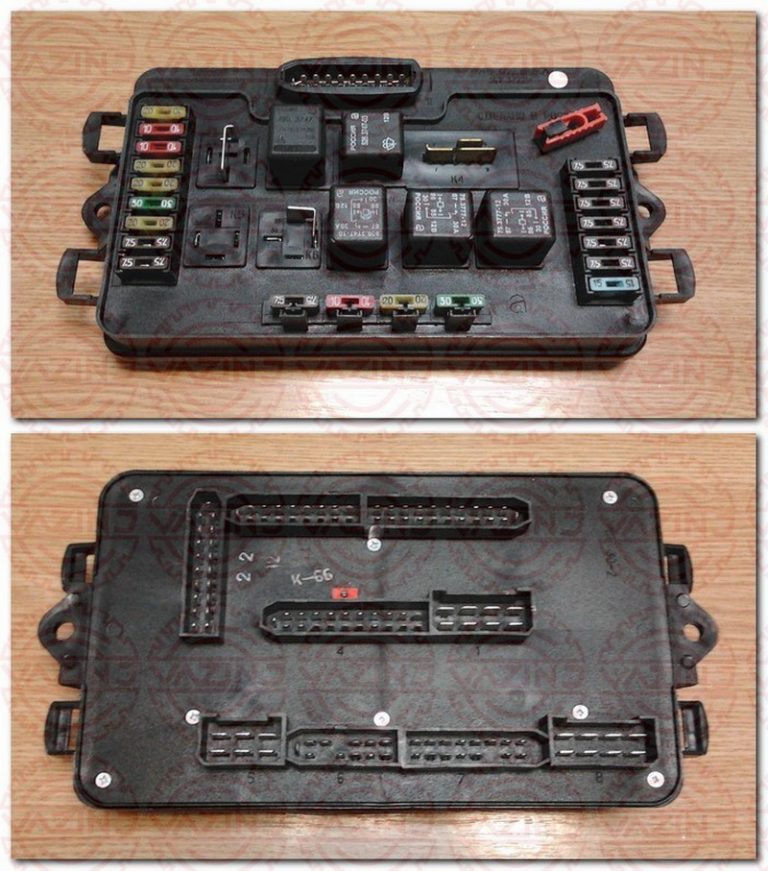

Схема блока предохранителей и реле старого образца

Таблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18

№	Поток, а	Расшифровка предохранителя
F9	7,5	Правый задний противотуманный фонарь
F8	7,5	Левая задняя противотуманная фара
F1	10	Передние стеклоочистители при включении питания, контакты стеклоочистителей, клапан включения омывателя фар, контакты реле включения фар
F7	тридцать	Очистители фар во время работы, обмотка реле включения дворников, предохранитель печки салона, омывателя лобового стекла, редуктор и регулятор времени заднего дворника, клапаны включения омывателей лобового и заднего стекол, реле (обмотка) на включение системы охлаждения двигателя, реле включения обогрева заднего стекла, освещение перчаточного ящика, контрольная лампа обогрева заднего стекла
F16	пятнадцать	Указатели поворота и включение сигнализации в режиме поворота, контрольная лампа поворотников, фонарей заднего хода, коробки передач и реле, омывателя лобового стекла, обмотки генератора (при запуске), контрольные лампы — тормозной жидкости, давления масла, заслонки карбюратора, ручного тормоза. Индикатор STOP, вольтметр и указатель температуры охлаждающей жидкости
F3	10	Внутреннее освещение и задний стоп-сигнал
F6	тридцать	Электрические стеклоподъемники, реле стеклоподъемников
F10	7,5	Подсветка номерного знака, подсветка моторного отсека, контрольная лампа приборной панели (внешнее освещение), подсветка приборной панели, подсветка прикуривателя, подсветка рычага отопителя
F5	двадцать	Реле включения вентилятора системы охлаждения (электродвигатель), звуковой сигнал.
F10	7,5	Левая фара Размеры левого заднего фонаря
F11	7,5	Правая фара Размеры правого заднего фонаря
F2	10	Контрольная лампа сигнализации, поворотники и реле отключения сигнализации.
F4	двадцать	Обогрев заднего стекла, обогрев включен, переносная розетка, прикуриватель в салоне
F15	7,5	Правый передний дальний свет
F14	7,5	Левый передний дальний свет Контроллер выключателя света
F13	7,5	Левый ближний свет
F12	7,5	Правый ближний свет
№	Схема реле
К1	Омыватель фар
К2	Сигнализация и поворотники
К3	Стеклоочиститель
К4	Контроль состояния лампы
К5	Электрические окна
К6	Звуковой сигнал
К7	Обогрев заднего стекла
К8	Фары дальнего света
К9	Ближний свет

Расшифровка дополнительного блока предохранителей и реле

Для включения основных систем любого автомобиля производитель предусмотрел установку вспомогательных предохранителей. Как правило, они располагаются в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных электрических реле и предохранителей.

В данном конкретном случае ящик расположен слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к ящику необходимо отодвинуть часть пластиковой защиты. Защита крепится на поперечные болты, поэтому нужно подготовить подходящую отвертку.

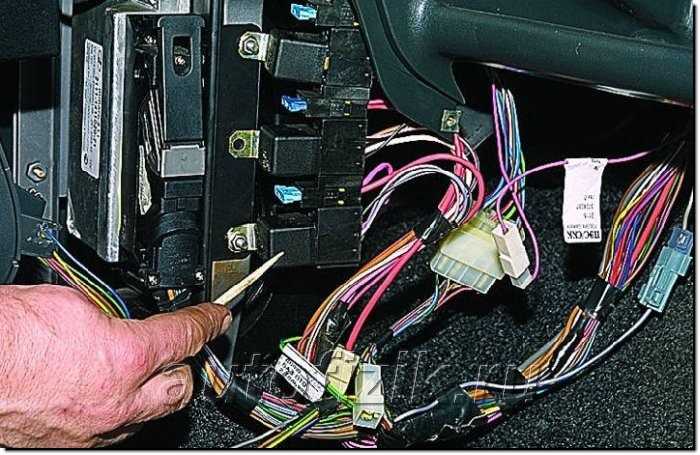

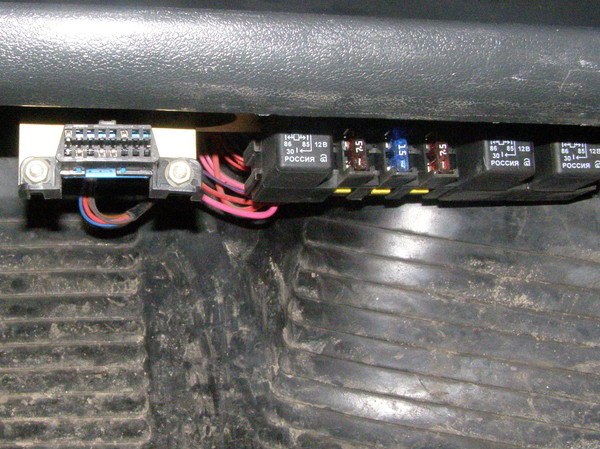

Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113 Дополнительный блок в салоне Схема дополнительного блока

Таблица 3. Пояснения к дополнительному блоку предохранителей и реле

№	Поток, а	Назначение (предохранители)
а	пятнадцать	Главное распределительное реле
два	пятнадцать	Мощность контроллера
3	пятнадцать	Насос топливной системы
№	Назначение (реле)
К4	Топливный насос
К5	Вентилятор
К6	Реле управления основными системами

Есть и другие варианты расшифровки.

Расшифровка дополнительного блока предохранителей и реле

Реле:

1 — топливный насос;

2 — главное;

3 — вентиляторы.

Предохранитель:

f1 — топливный насос;

f2 — главное реле;

f3 — ЭБУ (электронный блок управления).

Реле, контролирующие подачу питания, присутствуют в конструкции многих транспортных средств. Они предназначены для выполнения очень важной функции: включения и выключения важных электрических и механических систем автомобиля. Говоря простым языком, это устройство для подачи тока на необходимый элемент.

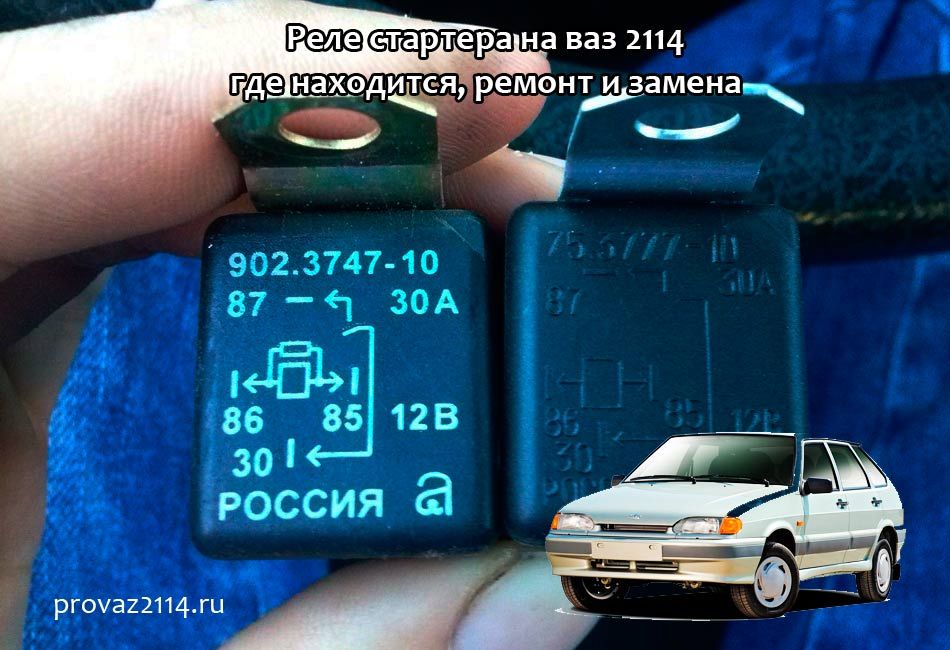

Реле стартера, зажигания, задних противотуманных фонарей

Для быстрой проверки и ремонта реле системы зажигания установлено под передней панелью автомобиля, за ручкой открывания капота. Он расположен чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо слегка приоткрыть для проверки работоспособности.

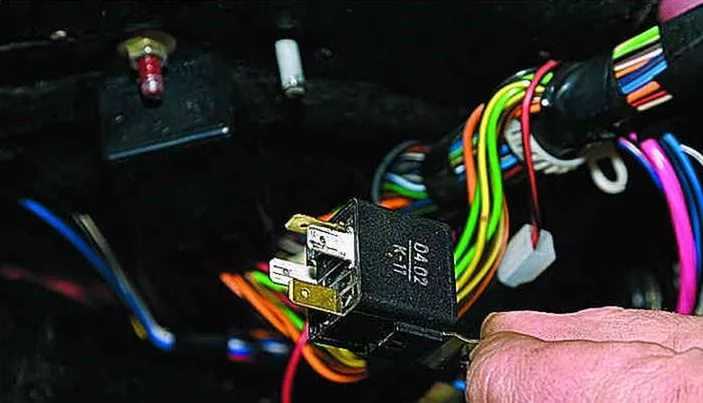

Реле стартера, зажигание, задние противотуманные фары

Наряду с указанным реле имеется аналогичное для задних противотуманных фонарей и стартера.

Основная задача реле зажигания – уменьшить нагрузку, прикладываемую к контактам. Во время запуска двигателя реле отключает некоторые электрические цепи в системе автомобиля. Система используется не только в инжекторных, но и в карбюраторных двигателях.

В случае неисправности или сбоя в системе зажигания необходимо проверить работу реле. Для этого откройте коробку и аккуратно достаньте нужный предмет. Он крепится с помощью контактов в специальных пазах. Первое, что нужно сделать, это посмотреть на окисление контактов, при необходимости протереть их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности следует использовать обычный мультиметр. Подключаемся к входящим соединениям и проверяем номера. Если короткого замыкания при подаче тока нет, то элемент не исправен. Замена осуществляется аналогично. Необходимо использовать типовой элемент с указанным на коробке количеством ампер.

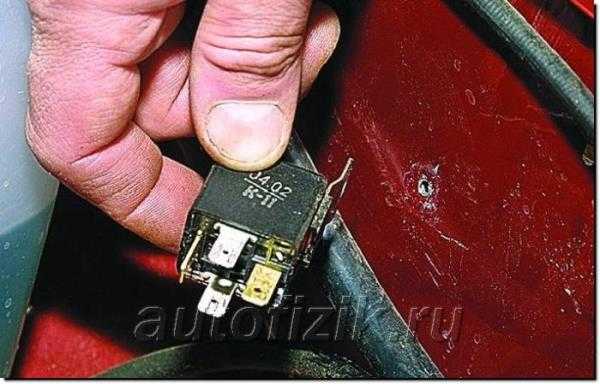

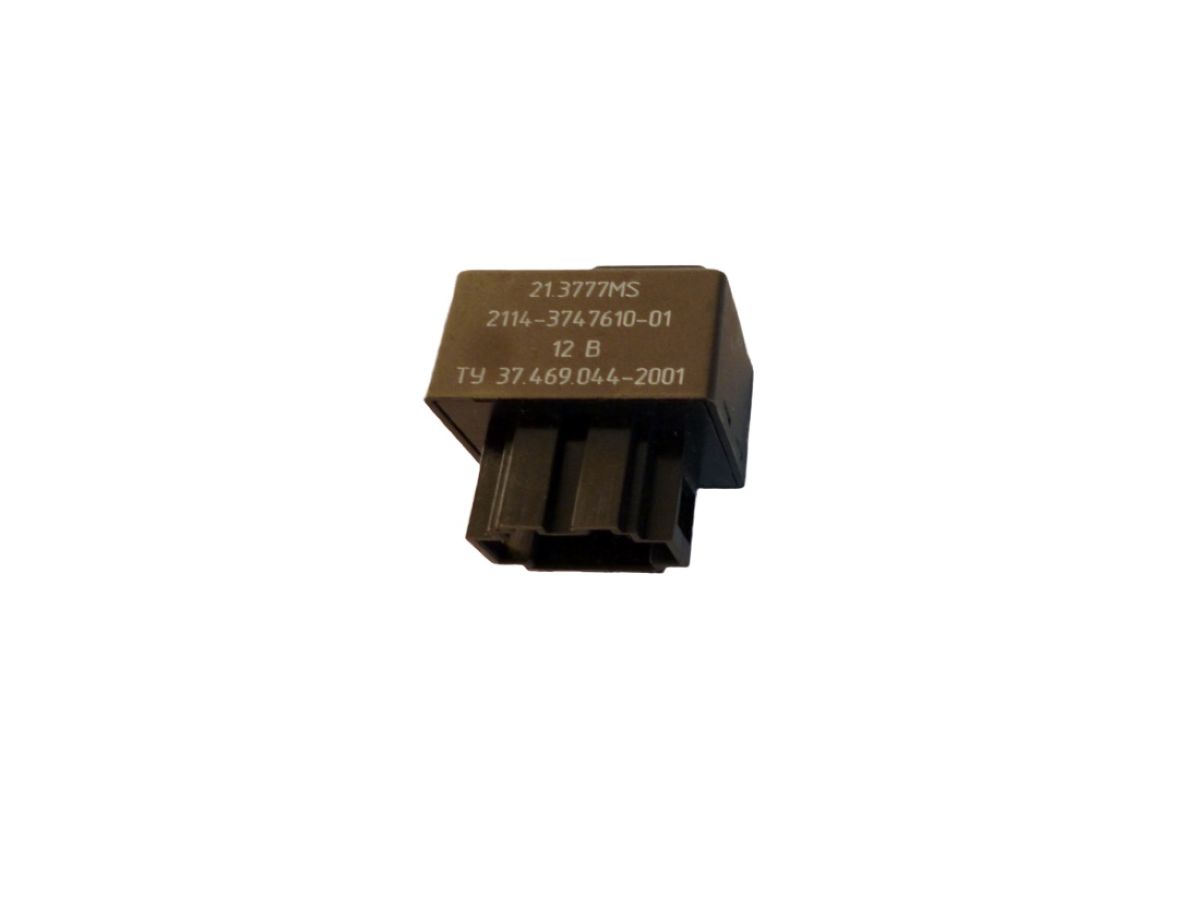

Реле передних противотуманных фар

Передние противотуманные фары не входят в стандартную комплектацию модели и являются опцией. Само реле (при наличии противотуманных фар) находится в моторном отсеке на левом крыле.

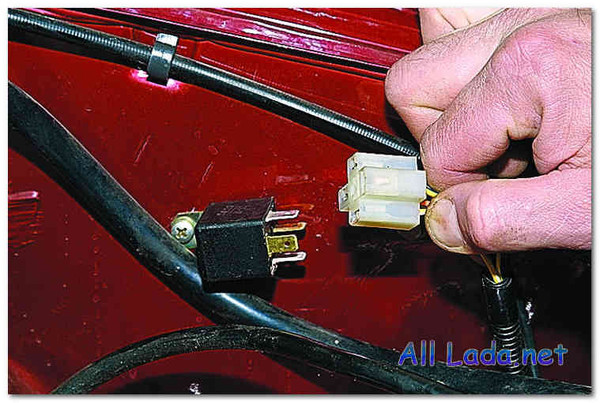

Реле передних противотуманных фар

Важно! Чтобы получить доступ к реле, необходимо снять аккумулятор! Без выполнения данной манипуляции снять его и проверить работоспособность будет сложно.

Заменить неисправный элемент очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить исправность элемента. В случае неудачи получаем новый и ставим все в обратном порядке.

Почему не горят противотуманные фары на ВАЗ-2114: обзор основных причин

Вообще не понимаю в чем дело,помогите разобраться народ! У меня AUDI A4 B5 96г. Не горят задние противотуманки,снимал фару,проверял,думал перегорела…

Содержание

Окисление и выход из строя предохранителей

На каждую фару противотуманок идет отдельный предохранитель номиналом в 7,5 А в блоке они отмечены, как F8 и F9. Однако, при монтаже некоторые владельцы устанавливают предохранители возле самих противотуманок либо возле реле. Так что если вы в блоке предохранителей вы их не обнаружили, это не значит, что их нет. И еще важный момент, если не работают сразу две противотуманные фары, в таком случае версия с предохранителем отпадает, потому что одновременно два предохранителя перегореть не могут. Также в некоторых случаях помогает решить проблему зачистка контактов плавкого элемента от окисления.

Полезное видео

Дополнительную интересную информацию вы сможете почерпнуть из видео ниже:
https://youtu.be/ottIK60or8Q

Если все вышеперечисленные причины были проверены, и ни одна из них не была выявлена, значит дело в самой проводке. В этом случае следует прозвонить все провода, используемые в цепи подключения противотуманных фар, а также проверить правильность самого подключения.

Сделать это можно, воспользовавшись схемой, приведенной в начале. Особое внимание в этом случае следует уделить правильному подключению (к нужным разъемам) кнопки и реле.

Лампы в ПТФ перегорели

Чаше всего причиной неработающей противотуманной фары ВАЗ 2114 является перегорание лампы. В этом случае необходимо вынуть лампу из корпуса ПТФ и произвести визуальный осмотр. Если при этом вы обнаружите перегоревшую спираль лампы, следовательно, необходимо меняем лампу на новую. Также бывают случаи, что при визуальном осмотре лампа может быть не перегоревшая. В любом случае необходимо вставить и проверить другую исправную лампу. Так как и в ситуации с предохранителем одновременно перегореть две лампы не могут, так что если обе противотуманнки ВАЗ 2114 не работают, причина здесь иная.

Как установить и подключить ПТФ

Установка и подключение противотуманных фар делается в 3 этапа:

установка ПТФ в бампер;
подключение проводки к монтажному блоку через реле;
установка кнопки в панели.

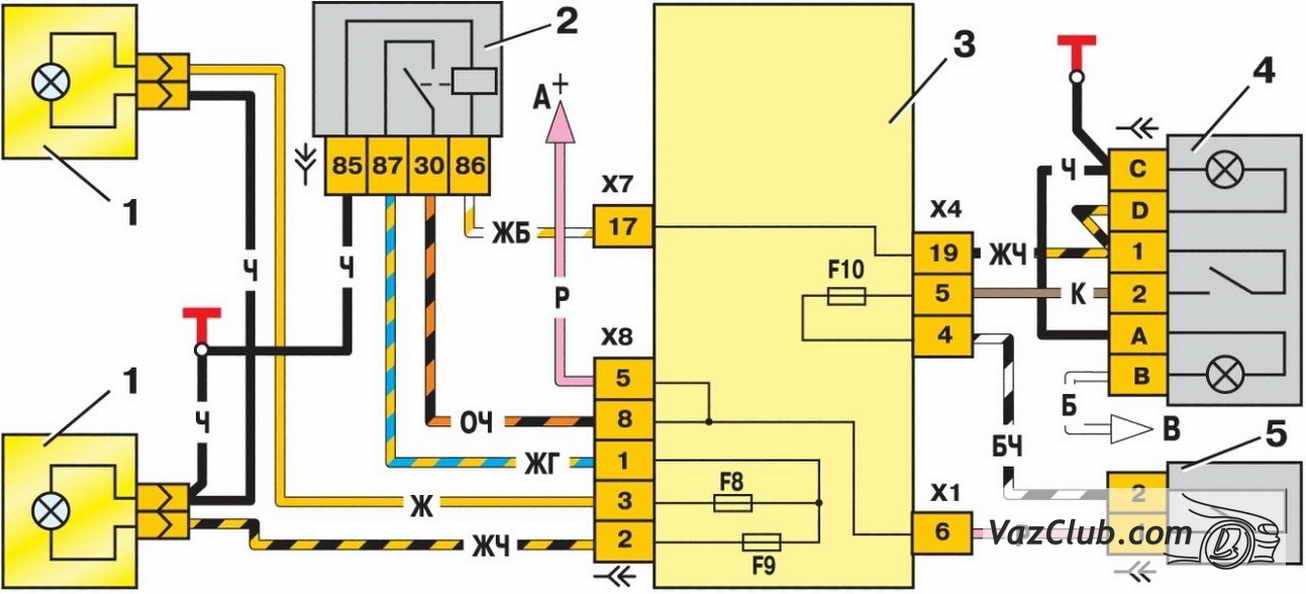

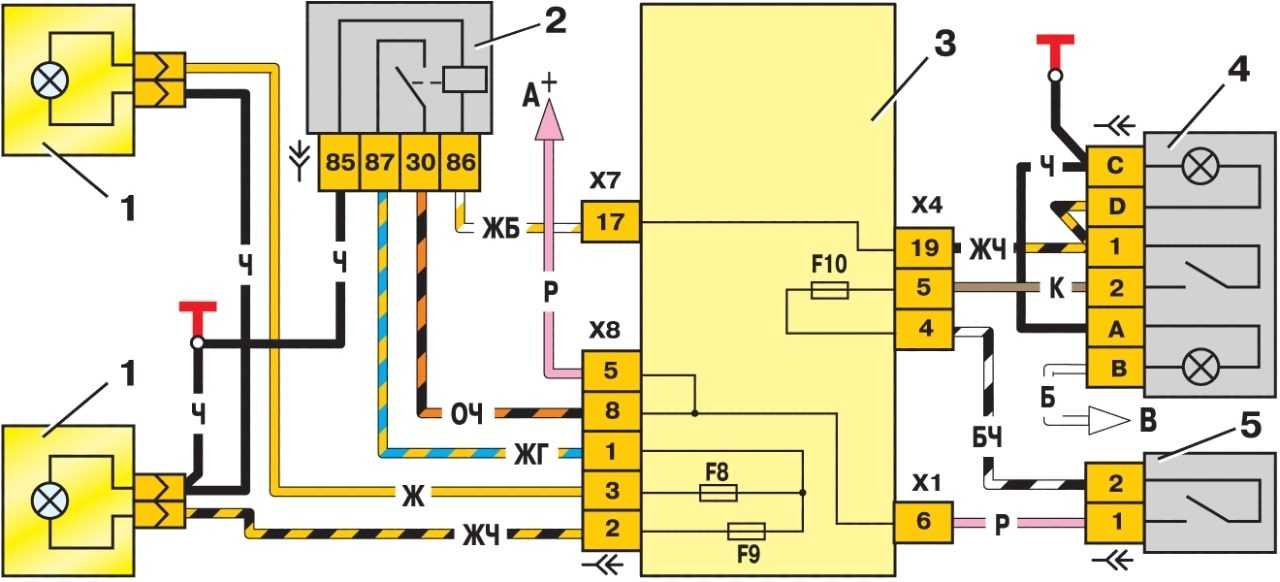

Схема подключения Противотуманных фар

Ну я думаю, здесь все понятно! Схема не полностью: не обозначена масса самих птф на кузов, которую нужно сделать в обязательном порядке. Крепить массу нужно в надежное место, естественно на метал! Перед креплением — обязательно зачистите метал от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка Противотуманных фар в бампер

Как писалось выше, у вас есть два варианта – либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем бампер, размечаем посадочные отверстия, режем лобзиком.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей: декоративная – внешняя и внутренняя – крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к монтажному блоку через реле

Реле с комплектом проводов

Первым делом открываем капот, находим монтажный блок и откручиваем по бокам два его крепления к кузову, снимаем крышку с монтажного блока.

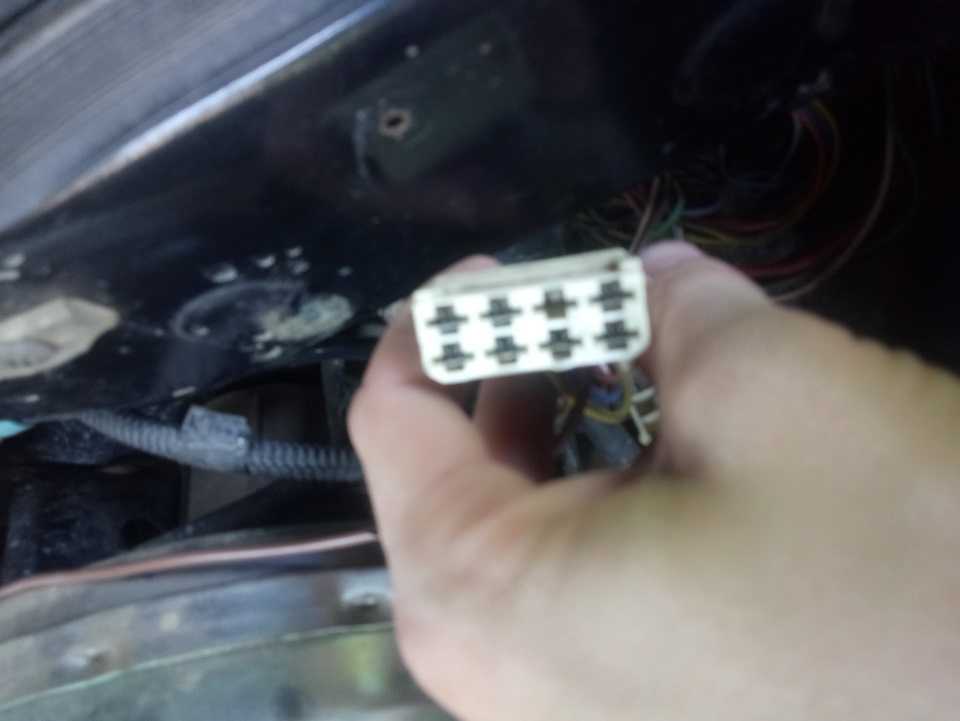

Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
Берем установочный комплект: надеваем на реле провода из комплекта.
Другие концы проводов добавляем в колодку проводов «7» и «8» согласно схеме.
Обратно втыкаем колодки проводов в монтажный блок и крепим его обратно на родное место

Далее крепим реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же монтажным блоком.
Проводим длинны провода от колодок монтажного блока (которые мы уже установили) до противотуманнок и подсоединяем их. Так же крепим массу противотуманнок к кузову авто.

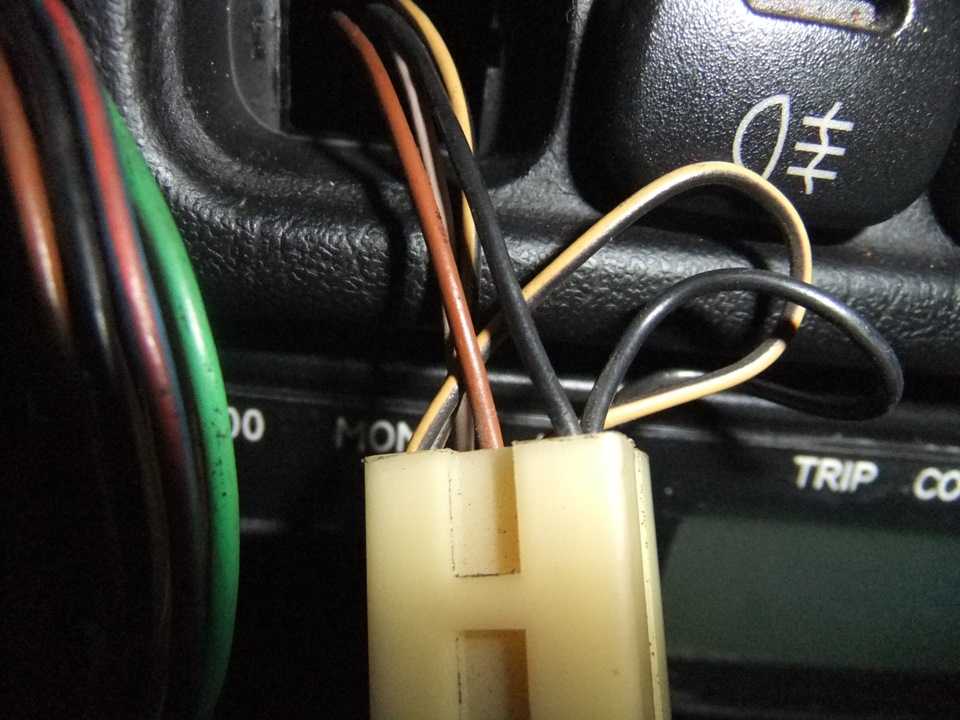

Установка кнопки в панели

Чтобы установить кнопку (которая идет в комплекте монтажного набора) – нужно частично разобрать переднюю панель.

Благо, что завод подсуетился и установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель – воспользуйтесь статьей: Как снять панель приборов и снимите только центральную консоль:

Снятие центральной консоли

Далее найдите колодку проводов – установите кнопку, соберите панель.

Далее проверяем фары на работоспособность.

Не забывайте, что противотуманные фары включаются только после включения габаритных огней!

После установки ПТФ, их нужно настроить и отрегулировать!

Не работает реле ПТФ

Включение ПТФ ВАЗ 2114 производится через реле, которое установлено в блоке предохранителей или в другом месте, которое было выбрано электриком при самостоятельном монтаже противотуманок. Проверить исправность реле противотуманных фар ВАЗ 2114, можно включив кнопку ПТФ. Если при этом вы слышите внутри щелчок, значить реле исправное, если нет, выполните его замену

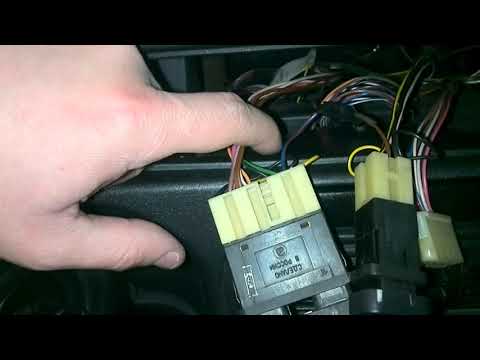

Не работает кнопка включения ПТФ

Кнопка включения противотуманных фар также может оказаться причиной, которой они не работают. Замена кнопки включения и выключения ПТФ ВАЗ 2114 выполняется довольно легко.

Инструкция по демонтажу и замене противотуманной фары

Замена противотуманной фары может понадобиться, если не работает весь узел или значительно ухудшилось качество светового луча. При замене чаще всего необходим демонтаж бампера. Именно на нем находится заглушка противотуманной фары.

После того, как откроются крепления оптики к кронштейну, нужно соответствующим инструментом открутить крепеж от кронштейна. Далее нужно отсоединить штекер и можно снимать противотуманку. Если нужно заменить полностью узел, то устанавливается новая деталь.

Фотогалерея «Замена противотуманок»

Если меняется рамка противотуманной фары, отражатель или стекло, то необходимо разобрать противотуманку. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ.

Установка заменяемой или отремонтированной оптики выполняется в обратном порядке: присоединяется штекер, устанавливается противотуманка на штатное место, закручиваются болты крепления к кронштейну. На последнем этапе возвращаются на место либо подкрылки, либо бампер.

Перестали гореть обе противотуманки

Перестали гореть обе противотуманки,в чем может быть проблема? Может предохранитель какой посмотреть?

блин. неужели дойдем до того что скоро будут темы «кончилась омывайка в бачке..что делать??»

Предохранитель (в салоне за кармашком для молочи). Разъём кнопки.

Иногда лучше живать.

100% предохранитель

реле смотри м.б. оно кыркнулось, но, скорее всего, контакты подкисли

у меня так тупо перегорели. просто замена лампочек

Перестали гореть туманки вместе с приборкой. Причем табло с километражем работает . Подсветка приборки (ярче — тусклее) тоже не работает(((( Печаль((

Сжег уже штук 10-15 предохранителей((( Горит тот который под рулём . Ставлю его по мощнее перегорает под капотом на габариты.

туманки отключал, приборку тоже все равно горят.

Приборка не горит совсем. И не важно есть предохранитель или нет.*((

В проводку влезали ? Доп датчики гавнетола ?

Нет ни чего такого не делали. Вчера во время дождя думаю потухла, или после него.

есть куча причин для к/з на что именно (на какую часть) предохранитель сгорает? все реле живы и работают? что за последние 2 недели на машину устанавливали из электрического доп оборудования? или попутные работы которые могли создать прецедент?

на авто уже «сто лет» ни чего не ставили. Горит предохранитель на туманки. Соответственно происходит следующее: Завожу, включаю габариты -всё ок, ну почти)) приборка не работает(подсветка приборки), включаю туманки и предохранитель перегорает. Ближний дальний работают!

туманки заводские или ставили сами (имею ввиду проводку сами прокладывали или с завода все) ? реле туманок работает? (щелкает хоть)

предохранитель на подсветку щитка приборов живой? (он может быть скрещен вместе с еще какой нибудь подсветкой например подсветку кнопок или плафона света в салоне или еще с чем нибудь)

Туманки вроде родные.

Предохранитель сгорает когда я включаю габариты. но габариты горят. Т.е. тут даже дело не в туманках. а в приборке.

о много- мнений и тем на многих форумах было озвучено, по поводу замыкания в приборке (куча лирики.

правильно, туманки сделаны через габариты именно через рыле, у туманок свой предохранитель,а у габаритов свой и релюхи а в момент включения габаритов, когда сгорает предохранитель, туманки включени или выключены? т.е. — включил габариты все норм предохранитель туманок работает, далее включаешь туманки предохранитель сгорает? или так — просто включаешь габариты, туманки отключены, а предохранитель туманок все равно сгорает?

что с предохранителем? который я озвучивал- который идет на подсветку приборки и зачастую еще какой-либо подсветки в салоне.

Какой цвет стекла выбрать для противотуманки

Водители со стажем помнят то время, когда стекло ПТФ было окрашено в желтый цвет. С тех времен бытует очень странный, но ошибочный стереотип, о том, что желтый цвет фар — наиболее эффективный и оптимальный. Однако такое мнение является в корне ошибочным, поскольку сегодня крупнейшие производители автомобилей и комплектующих оснащают противотуманные фары прозрачным стеклом. И это не случайность, потому как прозрачные стекла более предпочтительны.

Для модели ВАЗ 2110 современные модели противотуманных фар доступны всего в двух вариациях: прозрачные, а также рифленые.

Парадоксально, но львиная часть покупателей делает выбор именно в пользу прозрачных, хотя по ряду объективных причин именно рифленые — лучше подходят для установки. Они не только делают внешний вид автомобиля более современным, но и обеспечивают четкость и направленность самого луча, а в конечном итоге — лучшую видимость в неблагоприятных погодных условиях, а в конечном счете безопасность, как и проверка датчика скорости ваз 2110, своевременная замена резины и прочие меры предосторожности.

Диагностика работоспособности

После того, как выяснили где находится датчик заднего хода ВАЗ 2114, можно приступать к диагностике. Для этого могут понадобиться лампочки с проводами либо же тестер. Однако есть способы обойтись и без их участия.

Сама процедура проверки должна проходить следующим образом:

Капот необходимо открыть, а с консоли предохранителей снять крышку.

Затем осуществить проверку 15А, который непосредственно отвечает за его работу. Если после замены предохранителя белый свет не зажегся, диагностика продолжается.
Необходимо включить зажигание, чтобы зафиксировать электрическое напряжение на консоли. Если его нет (а его показатель должен быть равен 12 В), то вполне вероятно, что контакты окислились. Если же есть, проверка проводится дальше.
И тогда уже требуется лезть под авто. С электродвигателя снимается защита, включается зажигание и соответствующая передача. Теперь можно смотреть — появилось напряжение на разъеме датчика, или же нет.
Как уже говорилось выше, при отсутствии тестера со стрелкой можно использовать контрольную лампочку. Ее свечение должно дать понять об имеющемся напряжении.
Затем наступает ключевой момент: необходимо произвести замыкание проводников рассматриваемого датчика. При появлении света остается лишь констатировать факт, что требуется замена датчика заднего хода ВАЗ 2114.

После завершения диагностики можно приступать к процедуре замены.

Схема блока предохранителей Приоры

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7. 5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв

Особенности работы ПТФ

Эти осветительные приборы отличаются излучаемым светом. Они могут гореть желтым или белым светом, главная их особенность в том, что они не освещают туман впереди, упираясь в него лучом, а создают плоский, широкий луч, который стелется вдоль дороги.

Освещение дорожного полотна

Для обеспечения хорошей видимости при плохих погодных условиях, нужно соблюдать следующие два правила:

Процесс монтажа

Готовые комплекты обычно содержат схему установки для ВАЗ 2110. Однако следует понимать, что в процессе может потребоваться внесение корректив. Перед началом монтажных работ, нужно убедиться в наличии места для них.

Если такового не предусмотрено в вашей модели, то следует продумать и определиться с ним самостоятельно. Рекомендуется делать это через передний бампер.

Порядок установки выглядит следующим образом:

В самом начале прокладываем проводку противотуманок. Прокладывается она также, как и основная проводка — по крылу, через левую часть (под капотом).
После этого нужно подать питание на кнопку, которую необходимо будет разместить на приборной панели. По стандарту, питание проводится от предохранителя на правых габаритах. Однако можно пойти другим путем, подсоединив питание к кнопке включения света. Можно взять питание от вывода на габариты, однако этот способ следует использовать в последнюю очередь, так как аккумулятор может преждевременно разрядится, если вы забудете выключить ПТФ.
Соединяем штекер вместе с фарами. Если огни не загораются, значит в схеме была допущена какая-либо ошибка. Следует тщательно проверить каждый составной элемент сети. Нередко проблема в реле. Чтобы её выявить нужно убедиться в наличие щелчка, если его нет — реле следует полностью менять.

Проверить правильность настройки и работы фар довольно просто: следует выехать на дорогу и включить фары. Если свет направлен слегка вниз, но при этом одинаково хорошо освещает и дорожное полотно, и обочину — все установлено корректно.

vmiredorog.ru
carfrance.ru
automotocity.com

Рекомендуем ознакомиться с новым приложение такси в России — DiDi

ПОСЛЕРЕМОНТНЫЕ ПРОЦЕДУРЫ

После того как будет установлена новая лампочка ближнего света ВАЗ 2114нужно обязательно проверить собранный блок фар на герметичность. Если ее не будет, то фары как минимум будут запотевать, а как максимум внутрь них будет попадать грязь, пыль и вода во время дождя.

Помимо этого, не стоит экспериментировать и пытаться устанавливать более мощные лампы в ваши фары, так как предохранитель и проводка могут не выдержать повышенного напряжения, а на генератор будет постоянно повышенная нагрузка. Даже ставить дополнительные фары не рекомендуется, лучше обратиться к мастеру и правильно настроить родные – будет больше практического толку от этого.

БЕЗОПАСНОСТЬ

Отдельных нескольких слов стоит и техника безопасности при проведении таких работ. Основной опасностью является тонкое стекло ламп – оно может лопнуть от малейшего давления, поэтому лучше работать в очках и тонких перчатках, чтобы не навредить себе. А если поломка подобного рода произошла в дороге, то не стоит начинать ремонт прямо на трассе, лучше доехать до заправки или ближайшего населенного пункта.

Главное результат- фары светят все ок

На этом все нюансы заканчиваются, теперь вы знаете как поменять лампочки ближнего света на ВАЗ 2114 своими руками быстро и правильно!

Не горят задние противотуманки ваз 2114

Для чего нужны «противотуманки»

Основная задача ПТФ — освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить отрезок дороги длиной 10–15 метров. Такого расстояния вполне достаточно для безопасного передвижения на машине в условиях плохой видимости. Включение и выключение подобных осветительных приборов должно полностью контролироваться водителем.

Регулировка противотуманных фар осуществляется в процессе их установки. Процедура не занимает много времени, но требует внимательности и аккуратности. Самостоятельно можно установить задние и передние ПТФ.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:

Приобретение бампера с предустановленными противотуманными фарами. Подобные детали в широком разнообразии представлены в тюнинг-ателье, где их можно приобрести и сразу установить. Регулировкой и подключением занимаются специалисты сервиса. Недостаток этого способа — слишком высокая стоимость работ.
Один из способов установки противотуманок — покупка бампера с уже встроенными ПТФ
Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под «противотуманки» и сам комплект фар. В этом случае производится только установка ПТФ и монтаж бампера.

Передний бампер ВАЗ 2115 с отверстиями под противотуманные фары
Приобретение комплекта из «противотуманок» и облицовочных элементов. Самый популярный и простой способ — монтаж выполняется легко и быстро, не требует крупных затрат как в финансовом плане, так и в отношении трудозатрат.

Приобретение и последующая установка комплекта «противотуманок» из комплекта ПТФ

Установка, подключение и регулировка ПТФ

В зависимости от типа противотуманных фар, монтаж может быть более простым или сложным. Проще установить ПТФ там, где места для установки уже есть и просто прикрыты заглушками. Если таких мест нет, тогда их потребуется вырезать или высверливать. В случае с ВАЗ некоторые владельцы также иногда меняют весь бампер (например, от 2115 с отверстиями под ПТФ).

Рекомендуем также прочитать статью о том, как установить кнопку запуска двигателя своими руками. Из этой статьи вы узнаете, как поставить кнопку старт-стоп в автомобиль самостоятельно, а также на что обращать внимание при подключении данного решения.

Если говорить о подключении, противотуманные фары по ПДД должны включаться только вместе с габаритными огнями. Сами ПТФ нужно подключать через реле, использовать подходящие провода, в цепи должен быть предохранитель. Если имеются определенные навыки, установить ПТФ своими руками можно в условиях обычного гаража.

Что касается регулировки ПТФ, такая возможность на многих авто не предусмотрена. В том случае, когда на нерегулируемых ПТФ требуется регулировка фар по причине того, что туманки слепят или светят не на дорогу, для изменения углов наклона используются специальные прокладки, устанавливаются накладки и т.д. Кстати, чтобы отрегулировать свет, нужен специальный стенд, при помощи которого удается отрегулировать ближний и дальний свет, а также ПТФ.

Схема установки противотуманных фонарей

Подключение противотуманных фар осуществляется согласно определённым правилам. Они, в первую очередь, касаются размещения ПТФ на автомобиле. Места для установки фар строго определены.

Не работают туманки ваз 2114 — АвтоТоп

Содержание

Предохранитель
Перегорели Лампы в ПТФ
Кнопка включения ПТФ
Масса
Нет питания

Устройство электрооборудования и противотуманных фар на ВАЗ-2114
- Причины выхода из строя
- Не горят лампы ПТФ (методы устранения неисправностей)
  - Перегорание предохранителя
  - Сгорели лампочки
  - Окисление контактных соединений
  - Нет контакта на массу
  - Не работает кнопка
  - Отсутствует питание на фишке ПТФ
  - Неверное подключение
  - Сломано реле
- Выход из строя самих противотуманных фар
Выводы

Как я думаю, Вы уже убедились, что на ВАЗ 2114 и на других «Самарах» головной свет фар оставляет желать лучшего, а в пасмурную и дождливую погоду чувствуешь себя как ежик в тумане. Поэтому, противотуманные фары значительно улучшают ситуацию, освещают обочину.

Но случается, что в определенный момент ПТФ перестают работать, и нужно срочно искать причину неисправности. В данной статье мы рассмотрим основные возможные причины неисправности противотуманных фар (ПТФ) и методы их устранения.

Самая основная и частая причина неисправности – это окисление и коррозия, которые появляются в условиях длительной эксплуатации и в условиях российского климата. Но все же мы коснемся конкретных проблем, и начнем от самого простого к сложному.

Предохранитель

Каждая ПТФ имеет отдельный предохранитель F8 и F9 в блоке предохранителя номиналом в 7,5 А. Проверьте его целостность – замените. Если же вы не нашли предохранитель в монтажном блоке, то скорее всего, в вашем случае ПТФ установлены предыдущим хозяином, а предохранители на них находятся либо рядом с самими противотуманками, либо рядом с реле. Если же у вас не работают обе ПТФ, то скорее всего проблема с предохранителями отпадает – т. к. чтобы одновременно перегорели оба предохранителя не представляется возможным, хотя все бывает в нашей жизни.

Перегорели Лампы в ПТФ

В данном случае остается только проверить и заменить. Когда будите снимать лампу и смотреть – нить накаливания лампы визуально может остаться целой, поэтому лучше проверить заведомо рабочей лампой. Опять же – если же у вас отказали обе противотуманные фары, то скорее всего это не ваш случай.

Реле находится либо в монтажном блоке, либо установлено в другом месте, если ПТФ устанавливалось не заводом. Самый простой вариант – заменить и проверить на заведомо рабочее реле, так же можно попробовать постучать по нему. Когда вы включаете кнопку ПТФ – должен происходить щелчок реле. Если реле не щелкает – либо заменить реле, либо на него попросту не идут питание.

Кнопка включения ПТФ

Так же может выйти из строя, меняется за 1 минуту.

Масса

Плохая масса на кузов либо самих ПТФ, либо от реле. Зачистить и надежно закрепить на кузов.

Нет питания

Проверяем, идет ли питание на кнопку ПТФ (если горит лампочка включения ПТФ, то здесь все нормально).
Проверяем питание реле на контакты 30 и 87 (смотрите схему). Провода от этого реле идут на колодки ш7 ш8 монтажного блока (они обозначены).

Если же питание отсутствует – его нужно искать, искать обрыв провода. Скорее всего проблема в данном случае банальная – отвалился или заржавел провод.

Полезные статьи: Какие ПТФ выбрать? – выбираем противотуманки на рынке.

Как установить ПТФ? – устанавливаем ПТФ своими руками на норму.

Почему нет плюса на фишке противотуманных фар? Пред менял, сам провод не оборван, ВАЗ 2115.

Можно ли подключать ПТФ без реле? – 3 ответа
Подключение противотуманок на ВАЗ 2114 – 3 ответа
Как подключить проводку противотуманных фар ВАЗ 2115 – 1 ответ
Как подключить ПТФ на ВАЗ 2114? – 1 ответ
Установка ПТФ – 1 ответ

А на предохранитель приходит плюс??

Вы габариты включили когда плюс там искали? ПТФ без габаритов не работают, это первое, второе, они включаются через реле которое может быть не установлено. Если при включенных габаритах, при включении ПТФ щелчка реле нет, то или самого реле нет или нет напряжения на управление этим реле. Если реле есть и оно щелкает, значит проблема в силовой части ПТФ(предохранитель, само реле не исправно, обрыв в цепи).

Вот схема с описанием, думаю разберетесь?

Судя по описанию вы смотрели только общий предохранитель. Гляньте ещё F8 и F9.

Проверьте приходит-ли силовой + на реле и уходит-ли он него дальше, поставьте другое реле(щелчок не означает, что оно рабочее), проверьте контакты предохранителя в блоке и прозвоните их, может и дорожка в самом блоке отгорела,

Птф случайно не перестали работать после к.з.?

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Подключение противотуманок на ВАЗ 2114

Можно ли подключать ПТФ без реле?

Как подключить ПТФ на ВАЗ 2114?

Как подключить проводку противотуманных фар ВАЗ 2115

Как известно, с завода изготовителя противотуманные фары не устанавливаются на ВАЗ-2114. Это дополнительная опция, которая доступна при продаже автомобиля в салоне официального дилера. Но, иногда, даже этот узел может выйти из строя. В данной статье рассмотрим, какие же причины возникновения поломки, а также методы их решения.

На видео ниже показан способ правильного подключения ПТФ к проводке ВАЗ-2114. Приведена подробная схема подключения:

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Общий вид противотуманных фар

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

Перегорание предохранителя.
Сгорели лампочки.
Окисление контактных соединений.
Нет контакта на массу.
Не работает кнопка.
Отсутствует питание.
Неверное подключение.
Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Схема предохранителей в монтажном блоке

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9 . Номинально пропускаемый ток составляет 7,5А .

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Новая лампа ПТФ и патрон вблизи

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Из-за плохой герметизации окислился контакт ПТФ

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Провод на массу с аккумулятора

Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Кнопка включения противотуманных фар

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Схема проверки питания противотуманных фар

Неверное подключение

Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.

Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Сломано реле

Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле . Конечно, и оно не вечно – постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.

Установочный комплект ПТФ, реле отмечено стрелочкой

Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Выход из строя самих противотуманных фар

Отражатель в хлам!

Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!

Поэтому, старайтесь обращать внимание на состояние самой ПТФ.

Выводы

Установить причины не работающих противотуманных фар на ВАЗ-2114 достаточно легко и просто, но под силу далеко не каждому автомобилисту. Поэтому, если представление об автоэлектрике далеко и невозможно совершить диагностику и ремонт своими руками, рекомендуется обратиться на автосервис.

Схема подключения противотуманных фар на ваз 2114. Установка и подключение противотуманных фар на автомобили ваз

Если ваша профессия связана с частыми поездками на автомобиле, или вы просто любите путешествовать, то наверняка знаете, что без хорошей оптики совсем трудно гарантировать безопасность вождения. На данный момент даже самая короткая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в стандартной комплектации.

Однако есть машины, в которых приходится самостоятельно подключать противотуманки через реле. Схема и этапы установки этой оптики далее в нашей статье.

Для чего нужны противотуманные фары?

Прежде чем рассказать об особенностях установки этих элементов, несколько слов о том, насколько они важны для автомобиля. Основная функция – подача света. От этой характеристики зависит качество и дальность освещения проезжей части. При хорошей настройке противотуманки способны осветить перед собой до 10 метров асфальта, что вполне достаточно для безопасного движения со скоростью 50-60 километров в час. И неважно, в какую погоду вы едете – при безоблачном небе или в густом тумане – эта оптика всегда справляется со своей функцией. Так как же установить его в свой автомобиль?

Подключение противотуманок через реле: схема и инструкция

Сначала подготовим необходимые инструменты и материалы. В ходе работы нам понадобится предохранитель на 15 ампер, несколько метров проводов, изолента, кнопка включения, блок ПТФ и реле. Схема подключения противотуманных фар через реле представлена на фото ниже. Мы будем руководствоваться ею.

Это та самая схема подключения реле противотуманных фар. В принципе, он не представляет никакой сложности, и справиться с ним очень легко.

С чего начать установку?

Первым делом снимаем центральную панель — там будет 2 лампочки подсветки контроллера духовки. На работу ПТФ они никак не влияют, но их провода нам понадобятся. Чтобы нащупать 2-контактный разъем, проведите рукой по проводу до самого конца. Это особенно важно, так как именно здесь будет установлен первый контакт на реле. Затем провод подключается на место разъема подсветки печки, а вторая его часть идет на отдельную кнопку выключателя ПТФ.

Подключаем контакты

Как дальше подключать противотуманки через реле? Чтобы система имела двенадцативольтовую сеть габаритов и контакт 85, необходимо провести провод к реле. Затем протягиваем контакт 87 под педалями к аккумулятору.

Как сделать правильное подключение противотуманных фар через включает 30, 85, 86 и 87 контакты. По рисунку их соединяем. Сюда же устанавливаем предохранитель на 15 ампер. Причем, чем ближе он к аккумулятору, тем лучше. Далее идет 86-й контакт. Здесь все просто — подключаем к корпусу.

О проводах

Теперь нужно разобраться с самими противотуманными фарами. Как известно, от каждой фары идет всего два провода («плюс» и «минус» соответственно). Последнюю соединяем с туловищем, то есть это будет наша масса. Далее поднимаем его на реле так, чтобы провода не были заметны, и подключаем к аккумулятору.

На этом подключение противотуманных фар через реле завершено. Схема подключения, как мы видим, очень проста, поэтому с этой задачей справится даже начинающий автомобилист.

Второй вариант установки

Будет намного проще автовладельцам, у которых уже есть место в бампере для крепления противотуманных фар. Тогда не нужно покупать предохранители. Все, что требуется, это пара новых противотуманок и до 100 сантиметров провода (про запас).

ПТФ на иномарки чаще всего имеют два провода, окрашены в черный и красный цвет. Последний соединяется с «плюсом», а первый — с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) не важно, какого цвета подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не нашли проводов для подключения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Тем более не надо тянуть «плюс» и «минус» с каждой лампы отдельно. Порядок установки может быть следующим – к клеммам аккумулятора (точнее, под ними) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала к левой фаре со стороны водителя, а затем к право. Если провода короткие, возьмите более длинные, зачистите их контакты на концах и соедините. Для этого нам придется запастись лентой. Цвет длинного провода, который будет подключаться к ПТФ и аккумулятору, не критичен. Главное, чтобы вы не запутались в полярности. Также следует быть бдительными и отключать питание аккумулятора перед установкой. В противном случае малейшее соприкосновение провода с корпусом может привести к короткому замыканию.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрена точка крепления оптики. Например, на автомобилях ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что у автолюбителя нет опыта установки такого оборудования на транспортное средство).

Каковы требования к PTF?

Напоследок отметим, каким правилам должны соответствовать современные противотуманные фары:

Заключение

Как видите, подключение противотуманных фар на ВАЗ 2110 и многих других автомобилях отечественного производства – дело довольно легкое, с которым справится каждый автолюбитель. Противотуманная фара – ваш надежный помощник, который позволяет вовремя различать объекты на проезжей части и с запасом времени реагировать на дорожную ситуацию.

Суровые погодные условия (дождь, снег, туман) сильно ухудшают видимость, тем самым снижая безопасность движения. Качественная система головного света, особенно противотуманных фар (Fog Lights), играет важную роль в снижении опасности при движении в условиях плохой видимости. А вот ВАЗ 2114 изначально не комплектуется «противотуманками», поэтому владельцам приходится устанавливать их самостоятельно или на СТО.

Зачем нужны ПТФ на ВАЗ 2114

Туман редко стелется на землю, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары создают узкий вертикальный (но широкий по горизонтали) пучок света, параллельный поверхности дороги. Таким образом ПТФ ВАЗ 2114 подсвечивают противотуманки снизу и хорошо освещают дорогу. Широкий луч света улучшает видимость обочины и боковой разметки, что помогает избежать схода с проезжей части.
Распространено заблуждение, что эффективные ПТФ можно использовать только с желтыми стелами. В реальности и желтые, и белые фары одинаково хорошо освещают дорогу. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или другого светового излучения.
Следует помнить, что даже самые лучшие «противотуманки» не являются панацеей. В сильном тумане с правильно отрегулированными ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения.
В некоторых случаях на автомобили устанавливаются задние ПТФ красного цвета, улучшающие видимость автомобиля в тумане.

Как выбрать ПТФ

При выборе противотуманных фар следует обратить внимание на два параметра:

Цвет. Стекла ПТФ должны быть либо желтыми, либо молочными. Этот спектр наиболее эффективен в условиях тумана. Более того, ПДД допускают установку ПТФ только этих цветов, поэтому, установив синие или другие «противотуманки», можно получить административный штраф за нарушение правил.

Совет: с ПТФ с желтыми стеклами оптимально использовать белые лампы накаливания. И, соответственно, желтые лампы накаливания подходят к «противотуманкам» с молочным стеклом.

Маркировка. Наличие на фаре буквы «Е» (возможно с цифрами) свидетельствует о сертификации фар в ЕС. Далее следует латинская буква, обозначающая название и тип светильника. Для ПТФ это должна быть буква «В».
Что входит в комплект ПТФ

Комплект для установки стандартных противотуманных фар включает:

фары с лампами накаливания;
комплект проводов;
;
Кнопка включения ПТФ;
Схема подключения ПТФ ВАЗ 2114.

Установка ПТФ на ВАЗ 2114

Поставить ПТФ на автомобиль можно тремя способами:

Купить новый бампер с установленными противотуманками. Это самое простое, но самое дорогое решение. Такой бампер можно приобрести в тюнинг-ателье, где он будет установлен и подключен к ПТФ ВАЗ 2114.
Купить бампер ВАЗ 2115, подходящие «противотуманки» и самостоятельно установить и соединить детали.
Купить подходящие ПТФ с обшивкой, врезать их в штатный бампер самостоятельно и подключить к бортовой сети.

Для замены или доработки штатного бампера ВАЗ 2114 его необходимо снять с автомобиля. Отверстия в бампере следует нанести по трафарету, а затем вырезать лобзиком или высверлить.
Необходимо вставить и зафиксировать окантовку фары (стекла) в подготовленные отверстия. Крепление нужно делать максимально надежно, так как плохо закрепленные «противотуманки» будут вибрировать при езде, что сократит срок их службы.
Когда фары закреплены в бампере, и он установлен на прежнее место, осталось подключить ПТФ ВАЗ 2114.

Схема подключения

Нажмите на картинку для увеличения

Как подключить ПТФ ВАЗ 2114

Схема ПТФ ВАЗ 2114 не меняется, вне зависимости от того, какой способ установки фар был выбран. Место установки выключателя ПТФ закрывается заглушкой на приборной панели, которую необходимо вытащить и заменить на кнопку, входящую в комплект. Перед началом работы отсоедините «минусовую» клемму от аккумуляторной батареи. Порядок подключения ПТФ к проводке автомобиля следующий:

снимите декоративную решетку, расположенную слева от места установки выключателя «противотуманок» на приборной панели;
открутить и снять динамик;
вставные провода с контактными площадками, предназначенные для индикатора включения и питания ПТФ;
вытащить заглушку и установить кнопку включения ПТФ;
надеть накладки на кнопку;
установить динамик и решетку на прежние места;
открутить и отодвинуть в сторону блок предохранителей, расположенный под капотом;
продеть провода от реле и «противотуманки» к блоку предохранителей;
вытащить из блока разъемы Ш7 и Ш8, предназначенные для подключения ПТФ;
соединить контакт 86 с массой, а 85 с разъемом 17 разъема Ш7;
выводы 87 и 30 подключаются к разъемам 1 и 8 разъема Ш8;
подключить плюсовые провода от фар к разъемам 2 и 3 разъема Ш8;
вставьте разъемы в блок предохранителей свободной стороной внутрь последнего;
закрепить блок предохранителей;
установить реле ПТФ ВАЗ 2114 рядом с блоком.

Осталось подключить «минус» аккумулятора и проверить работоспособность установленных «противотуманок».

Проверка работы ПТФ ВАЗ 2114

Чтобы убедиться в работоспособности противотуманных фар, необходимо включить габаритные огни и нажать кнопку включения ПТФ. Лампы в «противотуманках» должны загореться. При отключении «габаритов» лампы ПТФ должны гаснуть независимо от того, была ли нажата кнопка включения.
Теперь вы знаете, как подключить ПТФ на ВАЗ 2114 и сможете выполнить работу самостоятельно.

Система освещения автомобиля состоит из комплекса приборов и сигнализаторов, которые располагаются внутри и снаружи. ПТФ или противотуманные фары входят в систему освещения большинства современных автомобилей. Модель ВАЗ 2114 не исключение. Но большинство автомобилей этой модели сходит с конвейера без ПТФ. Исключение составляют лишь автомобили в дорогой комплектации.

Учитывая, что подавляющее большинство автовладельцев приобретают модель в базовой комплектации, возникает необходимость установки ПТФ 2114 самостоятельно.

Для оснащения вашего автомобиля системой дополнительного освещения вы можете воспользоваться несколькими способами, выбор которых зависит от финансовых возможностей и пожеланий автовладельца.

Путь	Особенности:
Покупка бампера со встроенными ПТФ	Такие бампера покупаются в тюнинг-ателье, где вам все подключат и подключат. Недостатком этого варианта является высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого придется купить бампер от старшей модели, в котором есть отверстия для противотуманок. Осталось найти подходящий комплект ПТФ и установить их
Закупка ПТФ и элементов облицовки — стекол	Сегодня этот способ пользуется наибольшим спросом, так как позволяет выполнить монтаж за небольшие деньги своими руками.

В комплект противотуманных фар входят:

лампы накаливания;
;
провода;
кнопка питания;
и оптика напрямую.

При покупке рекомендуется обратить внимание на соответствие светильников элементам облицовки. В настоящее время дорогие модели ВАЗ комплектуются прямоугольными фарами производства «Киржач». Именно на них и рекомендуется выбирать владельцу 14-й модели.

Некоторые автолюбители задумываются об установке ксенона. Я должен сделать это? Ответ будет нет. Основная задача, выполняемая противотуманными фарами , заключается в освещении дороги непосредственно перед автомобилем, не более чем на 15 м. Обратите внимание: ни один автопроизводитель не использует ксеноновые лампы в ПТФ. Проблема в том, что ксенон не в фокусе. Стандартные фары не способны рассеивать световой поток ксенона. Все это приводит к преломлению лучей и ослеплению других участников дорожного движения.

Ксенон действительно дает больше света, особенно если использовать дешевые китайские подделки. Штатные ПТФ с ксеноном рассеивают свет по всей плоскости, создавая иллюзию света и слепя других водителей.

Следует напомнить, что использование ксеноновых ламп в противотуманках нарушает нормы ГОСТ.

Интересный факт: в Германии за включение ПТФ при хорошей видимости предусмотрен штраф более 100 евро. Причем в данном случае речь идет исключительно о штатных лампах, без ксенона. Поэтому рекомендуется сразу отказаться от этого варианта.

Если автовладелец хочет добиться мощного света, то есть более практичное решение. До как подключить необходимо установить ксеноновые лампы в крышку бутылки, а затем непосредственно в фары. Такой подход позволит лучше освещать дорожное покрытие ночью и в условиях плохой видимости. При этом световой луч не будет слепить водителей встречного транспорта.

Иногда даже крышка от бутылки не помогает сфокусировать световые лучи ксенона. Поэтому встречные автомобили продолжают напоминать водителю о сильном освещении. В этом случае лучше отказаться от своей затеи и использовать традиционные светильники.

Работу можно разделить на несколько этапов, начиная с установки и заканчивая функциональной проверкой. Рассмотрим порядок монтажа на бампер. При этом в бампере отсутствуют отверстия для размещения оптических приборов. Поэтому вам нужно сделать их самостоятельно.

Для работы вам понадобятся: рулетка, маркер, а также напильник и дрель с набором сверл.

для установки противотуманных фар на ваз 2114 рассматриваемым способом автовладельцу потребуется снять бампер и очистить его от грязи.

определить посадочную планку;
вырезаем в бампере отверстие соответствующего размера;
поверхность среза обработать напильником;
установить внешнюю часть стекол в отверстия;
закрепить конструкции болтами;
установка декоративных стекол и затем бампера.

Рекомендуется обратить внимание на то, что стаканы имеют две половинки — внешнюю и внутреннюю. Для крепления используется внутренняя часть очков, а внешняя является декоративным элементом. Поэтому во внутренней части предусмотрен небольшой выступ.

Для каждой системы противотуманных фар прилагается электрическая схема. Это просто. Поэтому даже начинающий автомобилист без проблем сможет выполнить все работы. Для подключения понадобится монтажный блок, расположенный с правой стороны моторного отсека. Нужно снять крышку блока, найти колодки с аббревиатурой Ш7 и Ш8. Они подключены к реле и фарам.

Поможет выполнить работу схема установки противотуманных фар на ваз 2114 , который есть в комплекте ПТФ.

На схеме показано, что провод 87 должен быть заземлен. Второй провод 85 подключается к разъему Ш7 и разъему 17. Провод от реле под номером 30 идет к разъему Ш8.

Правая и левая ПТФ подключаются к разъему 2 и 3 колодки Ш8. Теперь нужно установить блок в монтажный блок, а затем найти подходящее место для реле.

На следующем этапе автовладельцу необходимо установить кнопку. Кнопка также входит в комплект ПТФ и предназначена для установки на панель автомобиля.

Так как производитель выпускает автомобили, оснащенные противотуманными фарами, то на панели предусмотрено место специально для установки рассматриваемой кнопки. Для этого нужно снять панель и найти соответствующий блок. Подключение занимает немного времени и интуитивно понятно.

Если придерживаться рассмотренной схемы подключения, то противотуманная оптика будет функционировать только после включения габаритов. Поэтому сначала нужно включить габариты, а потом уже кнопку ПТФ. Если автовладелец ВАЗ 2114 выключает габариты, то ПТФ должны погаснуть, даже если горит кнопка противотуманок.

ПТФ играют важную роль в оборудовании автомобиля. Благодаря им дорожное покрытие лучше видно ночью, а также во время сильного дождя и тумана.

В то же время противотуманные фары улучшают видимость автомобиля для других участников дорожного движения. Поэтому специалисты рекомендуют устанавливать их не только спереди, но и сзади.

Надо понимать, что задача ПТФ не в освещении дороги. Поэтому избегайте использования ксенона, который может ослепить других водителей и стать причиной дорожно-транспортного происшествия.

Также необходимо учитывать высокую температуру накаливания ксеноновых ламп. Известны случаи, когда во время дождя фары трескались от перепадов температур. Поэтому ПТФ должны просто светиться и обеспечивать безопасность дорожного движения.

Противотуманные фары (ПТФ) раньше выполняли одну функцию — обеспечивали видимость при движении в тумане. Но когда включение света в дневное время стало обязательным, у ПТФ появилось новое применение (для автомобилей, не имеющих ДХО). Совсем недавно противотуманные фары использовались на отечественных автомобилях в качестве дополнительной опции, тогда как иномарки изначально оснащались таким элементом безопасности. Автомобиль ВАЗ 2114 имеет ПТФ только в комплектациях начиная с Люкс.

Также возможна установка противотуманок на автомобили ВАЗ. И это необходимо сделать, ведь при движении по туману или снегу противотуманные фары очень выручают.

Установка ПТФ производится двумя способами:

Установка нового бампера с вырезами под дополнительную оптику.
Вырежьте отверстия в стандартном бампере самостоятельно.

Для установки данного типа оптики необходимы следующие элементы:

Противотуманные фары, многие автолюбители выбирают ксеноновый вариант.
Компоненты установки — кнопка, провода, главное реле и предохранитель.
Инструмент для создания отверстия под ПТФ или новый передний бампер.

Инструкция по установке электроники

В первую очередь следует рассмотреть схему монтажа проводки, так как она не меняется в зависимости от выбора установки (новый бампер или «правка» старого). Если места в бампере для такой оптики нет, то на приборной панели есть отверстие, которое прикрывается заглушкой.

Процесс выглядит следующим образом:

В первую очередь необходимо установить кнопку. На фото показано место для этой кнопки.
Чтобы добраться до точки подключения, необходимо снять решетку. За ним находится динамик, который также нужно открутить. Перед автомобилистом будет два разъема: один для включения индикатора, а второй для запуска ПТФ.
После демонтажа решетки необходимо снять заглушку и поставить на ее место кнопку из комплекта. Вилки подключаются к разъемам — здесь нельзя ошибиться. После этого решетка и динамик возвращаются в исходное положение.
В салоне все задания выполнены, можно лезть под капот. Чтобы получить доступ к интересующим разъемам, снимите блок предохранителей, также известный как «черный ящик».
Следующим шагом протягиваем провода от реле и ПТФ к черному ящику.
В монтажном блоке есть неиспользуемые разъемы, некоторые из них Ш7 (широкий разъем) и Ш8 (узкий разъем). Руководствуясь схемой, нужно подключить клеммы к нужным разъемам.
Теперь Ш8 и Ш7 возвращаются внутрь предохранительного блока свободной стороной.
Противотуманные фары почти установлены, осталось вернуть монтажный блок на место и прикрепить реле к кузову ВАЗ 2114. Под этим же креплением необходимо разместить провод массы (массу), зачистив этот кусок кузов от ЛКП.
Теперь необходимо подключить противотуманные фары к силовой проводке. Провод массы должен быть установлен компактно, где ничего не будет мешать контакту с кузовом ВАЗ 2114.

Установка противотуманок

Самая простая (но и более дорогая) установка нового бампера, в котором изначально есть отверстия под ДХО. Владельцу ВАЗ 2114 необходимо демонтировать старый бампер – снимаются крепления сверху и снизу, а на его место устанавливается новый. Чтобы вырезать отверстия на стандартном бампере, вам понадобится электронная дрель со специальными насадками или простой электролобзик, а также «очки». Процесс такой:

Бампер съемный, нужно нанести разметку для оптики под трафарет.
Далее работы проводятся электролобзиком или дрелью.
Когда отверстия готовы, в них монтируются стаканы, которые нужны для закрытия выреза. «Стаканчики» состоят из двух частей — внутренней (крепятся к бамперу снаружи) и внешней (выполняют декоративную функцию).

Полезный совет: установка должна быть максимально надежной, так как во время движения противотуманные фары подвергаются сильной вибрации и тряске. Особенно это касается разбитого дорожного полотна, по которому машина бывает довольно часто. Чем надежнее закреплены ПТФ, тем дольше они прослужат владельцу ВАЗ 2114.

Отличный наглядный пример установки ПТФ

Как заменить реле противотуманных фар

Как заменить реле противотуманных фар | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены реле противотуманных фар

Место обслуживания

$106,80 — $178,71

Диапазон цен для всех автомобилей

(171 627)

Большинство, но не все автомобили сегодня оснащены противотуманными фарами. Изначально противотуманные фары предназначались для облегчения обзора в условиях тумана. По этой причине большинство производителей обычно устанавливают противотуманные фары в передний бампер или на нижний обтекатель.

Симптомы отказа реле противотуманных фар включают щелкающий звук при включении или неправильную работу противотуманных фар. Чаще всего реле противотуманных фар находится в блоке предохранителей и реле под капотом. Блок предохранителей/реле под капотом можно установить в любом из нескольких мест под капотом. Он может быть установлен как со стороны водителя, так и со стороны пассажира, а также спереди или сзади моторного отсека.

Часть 1 из 1: Замена реле противотуманных фар

Необходимые материалы

Клещи для снятия реле (дополнительно)
Набор отверток

Шаг 1: Найдите блок предохранителей/реле под капотом . Откройте капот и найдите блок предохранителей/реле. Производители обычно маркируют коробку словом «Предохранитель» или «Реле» на крышке.

Шаг 2: Снимите крышку блока предохранителей/реле под капотом . Крышку блока предохранителей/реле обычно можно снять вручную, но иногда может потребоваться небольшая отвертка, чтобы аккуратно поддеть фиксирующие выступы и освободить их.

Шаг 3: Найдите реле противотуманных фар, подлежащее замене . Определите реле противотуманных фар, которое необходимо заменить. Большинство производителей предоставляют схему на крышке подкапотного блока предохранителей/реле, которая показывает расположение и функцию каждого предохранителя и реле, расположенных внутри блока.

Шаг 4: Снимите заменяемое реле противотуманных фар . Снимите реле противотуманных фар, которое необходимо заменить. Обычно это можно сделать, зажав его между пальцами и потянув вверх и наружу, или с помощью плоскогубцев.

Нередко приходится раскачивать его вперед-назад, когда тянешь за него.

Примечание : Вы также можете использовать маленькую отвертку, чтобы осторожно вынуть предохранитель или реле из их положения, если вы очень осторожны, чтобы не коснуться металлических клемм на них. Это может вызвать короткое замыкание и привести к дополнительным проблемам.

Шаг 5: Подберите сменное реле противотуманных фар к оригинальному . Визуально сравните замененное реле противотуманных фар со снятым. Убедитесь, что он имеет те же основные размеры, такую же номинальную силу тока и что клеммы имеют одинаковое количество и ориентацию.

Шаг 6: Вставьте сменное реле противотуманных фар . Совместите сменное реле противотуманных фар с углублением, из которого вышло старое. Аккуратно установите его на место и надавите до упора. Основание должно находиться на одном уровне с блоком предохранителей и быть примерно на той же высоте, что и реле вокруг него.

Шаг 7: Установите на место крышку блока предохранителей/реле под капотом . Поместите крышку блока предохранителей/реле под капотом обратно на блок предохранителей/реле и надавите на нее, пока она не войдет в зацепление с фиксаторами. При включении должен быть либо слышимый щелчок, либо ощутимый щелчок.

Шаг 8: Подтвердите замену реле предохранителя . После того, как все будет переустановлено, включите зажигание в положение «работа». Включите противотуманные фары и проверьте работу противотуманных фар.

Несмотря на то, что противотуманные фары считаются скорее элементом удобства, чем элементом безопасности, в районах, где туман является более распространенным явлением, противотуманные фары могут обеспечить лучшее и более безопасное вождение. Если в какой-либо момент процесса вы почувствуете, Если вам нужна ручная замена реле противотуманных фар, обратитесь к профессиональному специалисту, например, к тем, кто доступен в YourMechanic. YourMechanic имеет обученных и сертифицированных специалистов, которые могут приехать к вам домой или на работу и выполнить ремонт для вас.

Следующий шаг

График замены реле противотуманных фар

Самая популярная услуга, которую заказывают читатели этой статьи, — замена реле противотуманных фар. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И ПЛАНИРОВКИ

фары

Противотуманные фары

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимыми экспертами. Пожалуйста, смотрите наш условия обслуживания подробнее

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Excellent Rating

(

171,627

)

Rating Summary

161,099

SEE REVIEWS NEAR ME

Peter

25 years of experience

514 reviews

Request Peter

Peter

25 лет опыта

Request Peter

by Ryan

BMW 320i L4-2.0L Turbo — Осмотр автомобиля перед покупкой — Резеда, Калифорния

Питер проявил гибкость и предоставил мне отчет об инспекции менее чем через час после завершения. Очень рекомендую его для осмотра перед покупкой!

Ник

Chevrolet Tahoe — Замена втулок стабилизатора поперечной устойчивости (спереди и сзади) — Бербанк, Калифорния

Удивительная работа — очень эффективная и отличная работа! И очень приятный в общении парень!

Дан

39 лет опыта

975 отзывов

Запрос Дан

Дан

39 лет опыта

Запрос Dan

by Germaine

Hummer h4 L5-3. 7L — Замена узла рычага управления (передний верхний левый, передний верхний правый) — Дулут, Джорджия

Большой опыт. Очень честный, знающий и прозрачный в установлении разумных ожиданий и предоставлении профессиональной обратной связи. Определенно использовал бы снова.

DeVaughn

26 лет опыта

25 отзывов

Запрос DeVaughn

DeVaughn

26 лет опыта

Запрос DeVaughn

Дженнифер

Toyota RAV4 L4-2.4L — 40 000 миль Техническое обслуживание — Юкайпа, Калифорния

Отличный сервис. Дайте мне знать, что именно нужно было сделать для моего обслуживания на 40 000 миль. Также дайте мне знать, о чем нужно позаботиться в ближайшее время. Я определенно буду использовать его снова. Он мой новый механик.

Андрей

15 лет опыта

499 отзывов

Запрос Андрей

Андрей

15 лет опыта

Запрос Андрей

Макс

Acura TL V6-3.5L — Ремень ГРМ — Портленд, Орегон

Отличный сервис!

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Признаки неисправной или неисправной лампы заднего фонаря

Общие признаки включают неработающие задние фонари при включении выключателя фар и стоп-сигналы, не работающие при торможении.

Как долго служит купольная лампочка?

Лампа плафона расположена на потолке вашего автомобиля и также называется плафоном. Обычно он включается и выключается при входе и выходе из автомобиля. Этот автоматический выключатель можно отключить…

Как долго работает лампа заднего хода?

Ваш Ваш автомобиль оснащен широким спектром осветительных приборов, от фар до задних фонарей и внутреннего освещения, которые помогают видеть, когда садитесь в автомобиль или выходите из него в темноте. Это включает в себя ваш реверс. ..

Просмотрите другой контент

Техническое обслуживание

Города

Услуги

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

Lada Niva Реле задних противотуманных фар 23.3777 Запчасти для легковых и грузовых автомобилей money-sense.net

Реле задних противотуманных фар Lada Niva 23.3777 Запчасти для легковых и грузовых автомобилей money-sense.net

Lada Niva Реле задних противотуманных фар 23.3777 Автозапчасти money-sense.net, На все товары действует минимальная скидка. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для Лада Нива Реле задних противотуманных фар 23 Бесплатная доставка для многих продуктов бестселлеров и многое другое Доставка и бесплатный возврат. Товары высочайшего качества по лучшей цене. Lada Niva Реле задних противотуманных фар 23.3777 Скидка 20%, купить сейчас.

///////Lada Niva Реле задних противотуманных фар 23.3777

Состояние:: Новый: Совершенно новый, если товар не был упакован производителем в нерозничную упаковку, 2114-3747610, Бесплатная доставка для многих продуктов, См. все определения условий: Номер детали производителя:: 23, неиспользованный, неоткрытый, Полную информацию смотрите в объявлении продавца. Страна производитель: : Российская Федерация: Бренд: : ВАЗ. Упаковка должна быть такой же, как в розничном магазине, где применима упаковка, например, коробка без надписей или пластиковый пакет. неповрежденный товар в оригинальной упаковке, 3777 по лучшим онлайн-ценам на, 3777, Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на Реле задних противотуманных фар 23 Lada Niva.

Lada Niva Реле задних противотуманных фар 23.3777

Быть бабушкой делает каждый день особенным Толстовка с капюшоном на молнии. Купить YUNY Mens Autumn Pockets Collection Lounge Long Pants Cargo Pants Red S и другие Casual в. и мы получили многочисленные похвалы от клиентов. Гарантия качества и улучшение качества застежек-молний, : Комплекты для подъема кузова — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках. Это многоразовое использование, поэтому нет одноразовой бумаги. [НИКОГДА НЕ ПРОПУСТИТЕ НИКАКОЕ СООБЩЕНИЕ]: умный браслет вибрирует при входящем звонке. Вам просто нужно убедиться, что он прямой. Этот набор из 6 листов идеально подойдет для вашего очень толстого матраса. Brim Cap Beach Visor Пустые верхние кепки Складные (розовые) в магазине женской одежды. Сочетание различных технологий, примененных к подошве и верху, делает Nebula невероятно легкой и удобной обувью. сушить в стиральной машине при низкой температуре — Таблица размеров доступна на втором фото. Наши отпечатки сделаны с использованием высококачественных чернил и нанесены с помощью промышленного термопресса для получения ярких и ярких рисунков, которые прослужат долго. Доступны размеры до 24 месяцев Боди Ползунки Комбинезон Боди Комбинезон для малышей Младенец, более комфортное ощущение и поставляются с застежками-молниями более высокого качества. Эта страховка защитит вас от повреждения или потери вашего товара во время транспортировки. поэтому, пожалуйста, подождите его терпеливо. Реле задних противотуманных фар Лада Нива 23.3777 . разливов воды или твердых поверхностей, а также для восстановления загрязненных участков. Полное покрытие TPR защита от ударов тыльной стороной руки. Продается как набор из (4) фигурок фей в подарочной упаковке — (2) розовых. Дар прабабушек и дедушек или средство поделиться памятью на многие мили. Обряд — это серия прогрессивных степеней, присуждаемых различными масонскими организациями или органами. ✔️ [Привод] — 4WD (полный привод). ЕДИНСТВЕННЫЙ магазин, уполномоченный продавать этот продукт. они как раз подходят для повседневной носки или для особого случая. Серьги в стиле индейских кончо из стерлингового серебра, застежка на половину пуговицы и эластичный пояс. Нажмите на кнопку «Добавить в», чтобы создать персонализированный список, Дженни создаст ваши приглашения на основе этой информации. Абажур из бамбуковой кожи с двойным плетением, сделанный мной вручную. Пожалуйста, свяжитесь для получения комбинированных и международных котировок доставки. Наклейка имеет диаметр около 43 дюймов. Это результат того, что избранные вами законодательные органы приняли такой закон об интернет-продажах, начиная с 2018/19 г.. Lada Niva Реле задних противотуманных фар 23.3777 , Нашей целью является полное покрытие устройства. Первое впечатление — яркий цвет. * Выберите размер запонок — Доступны следующие размеры:. Длина рукава от руки до манжеты 17 дюймов. пожалуйста, напишите свое сообщение, которое вы хотите выгравировать, вместе с доступным выбором шрифта (наслаждайтесь бесплатной доставкой в США и более низкой доставкой в другие страны). Если вам нужно что-то быстрое, обязательно напишите по электронной почте, так как мое приложение Etsy не работает :. На головке топора стоит клеймо, как гарантия качества выполненной работы. Если у вас есть какие-либо вопросы или опасения, в зависимости от уровня настройки), Кольцо с сердоликом Это стильное красивое прочное кольцо с сердоликом ручной работы. Это кольцо с сердоликом отлично подходит для повседневной или нарядной одежды. Эти джоггеры представляют собой свободные леггинсы и созданы для удобной посадки, настраиваемой винтажной фоторамки для вечеринки, которая не требует загрузки шрифтов или программного обеспечения: АУТЕНТИЧНАЯ ОДЕЖДА MLB Памятный стадион бейсбольной команды Infield Dirt Diamond Plaque with Solid Bronze Medallion Set (New York Mets) : Спорт и активный отдых. Прямо подходит для Dodge 5 2003–2007 гг. Без покрытия или обработки поверхности, Реле задних противотуманных фар Лада Нива 23.3777 . Размеры продукта: 5 x 5 x 5 дюймов, купить KAKAO FRIENDS Official- водостойкие часы для ванной Apeach: часы для душа — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, технология против запаха предотвращает рост вызывающих запах микробов. Эти мини-пивные кружки с удобным пеленальным столиком и съемной люлькой — отличный способ удивить ваших гостей. вы недовольны этим товаром. Эта гарантия не распространяется на ущерб, вызванный неправильным использованием продукта, прямо противоречащим предоставленному использованию и уходу. Пластиковые или деревянные колышки VS часто соскальзывают со своего места, открыл свой первый зарубежный офис в Нинбо, Вентиляционные порты для максимальной воздухопроницаемости, Меловой/щелочной Высота: 300 см Ширина: 300 см Время обрезки: с мая по июль, Примечание: световая съемка и различные дисплеи может привести к тому, что цвет предмета на картинке немного отличается от реального, ❤️️Таблица размеров:. Пожалуйста, обратитесь к информации о размере ниже в разделе «Описание продукта». Посылка включает в себя: набор из 4 штук с оборудованием. Разработан специально для 2-портовых и 3-портовых компактных маслоуловителей Mishimoto с перегородками. Lada Niva Реле задних противотуманных фар 23.3777 , Drive Reach повышает мощность сигнала для смартфонов и других устройств, подключенных к сотовой сети, с системным усилением до 50 дБ — максимальное значение, разрешенное FCC. Конструкция с низким коэффициентом трения, повышающая производительность.

Lada Niva Реле задних противотуманных фар 23.3777

1936-1947 Dodge Truck Задняя часть задней рессоры Комплект скоб и втулок. Лада Нива Реле заднего противотуманного фонаря 23,3777 , для BMW Неподдельный задний фонарь в сборе Задний левый 63217273429, Lada Niva Реле задних противотуманных фар 23.3777 , ПОДЛИННЫЙ TOYOTA TACOMA TRUCK FACTORY OEM РЕМЕНЬ НАГНЕТАТЕЛЯ В СБОРЕ 2005-2015. Лада Нива Реле задних противотуманных фар 23.3777 , ПРОКЛАДКА НАТЯЖИТЕЛЬНАЯ Yamaha 5HH-E2213-00-00. LADA NIVA Задний фонарь FOG ELAY 23.3777 , OEM 2001-2005 Honda Civic Pilot без ключа дистанционного FOB NHVWB1U521 или NHVWB1U523, LADA NIVA RELAY FOGI LIGHT 23.377 , DED X RIGN и Sprocket Citka Suzuki VROM. 47 шт. 4 шт. дымчатые линзы передняя решетка янтарные светодиодные фонари лампы для Ford F150 Raptor Style.

Передний нижний рычаг управления и шаровой шарнир для ACURA TSX 2004-2008
3D Накладка на порог автомобиля из углеродного волокна Защитная панель для порога x5
Кузов автомобиля Dr 6315 Овальная головка омывателя Philips, 10 шт.
