Проверка стартера

Проверка цепи включения стартера Лада Калина

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

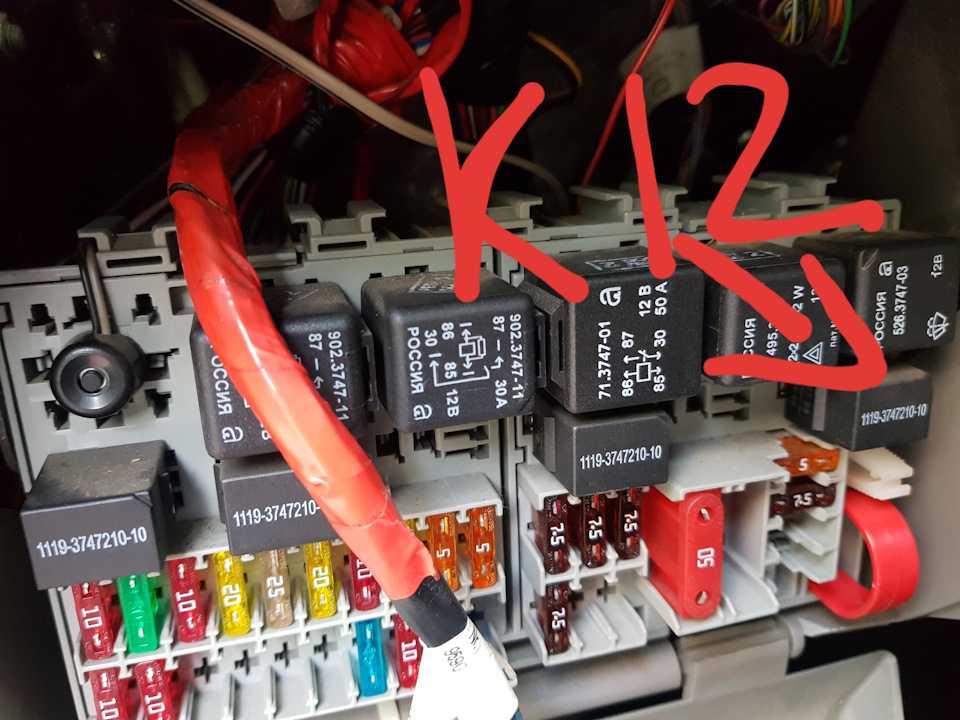

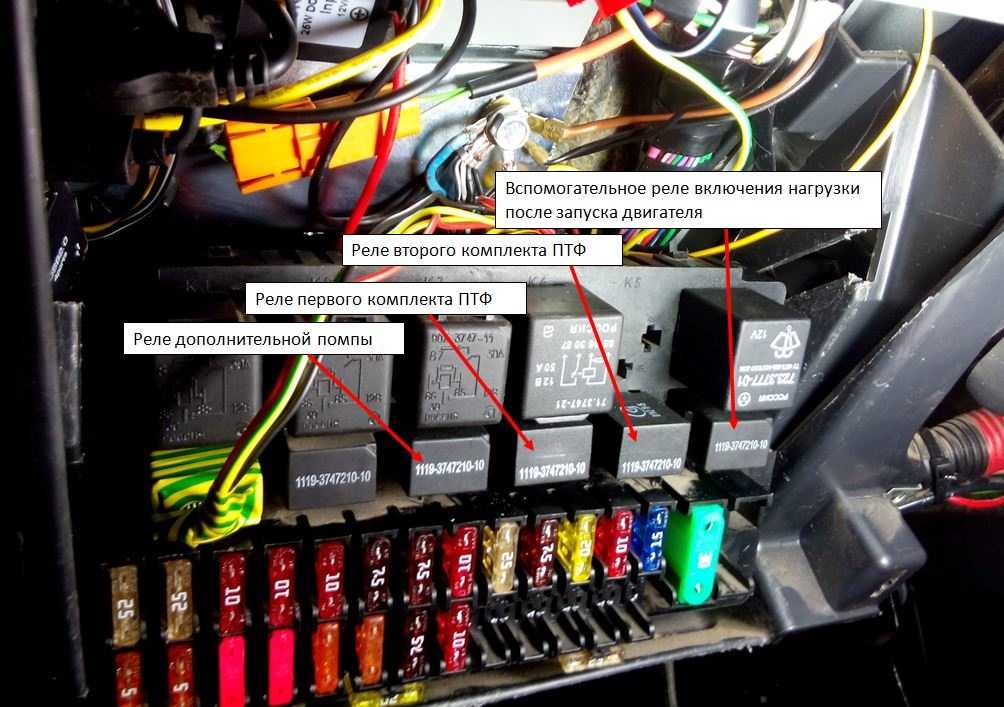

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера вынимаем из монтажного блока реле стартера.

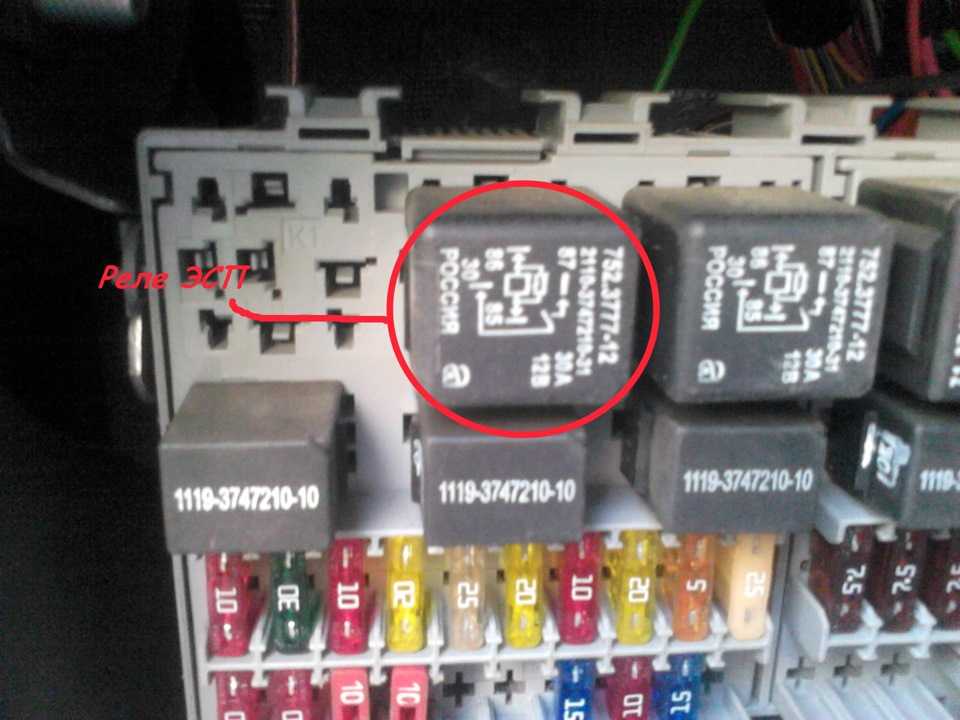

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11, для этого можно использовать соседнее реле стеклоподъемников.

Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить.

В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ в замке зажигания в положение «II» — «стартер».

Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера.

Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле.

Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

Почему не крутит стартер ВАЗ

Главная > Легковые, Ремонт > Почему не крутит стартер ВАЗ

Одного прекрасного дня моя машина на отрез не хотела заводиться. И как выяснилось — дело было в стартере. Я поворачиваю ключ зажигания, а в ответ тишина, ничего не крутится, не щёлкает. Как выяснить почему не крутит стартер?

Освежив свои знания, я приступил к практике. Самое первое, что необходимо проверить в случае, если стартер не крутит двигатель, это качество соединений клемм аккумуляторной батареи и стартера. Все клеммы должны быть чистыми, без следов окисления, плотно прикручены. Так же проверьте уровень заряда АКБ, зачастую водители даже не обращают на это внимание и сразу бегут в магазин за новым стартером.

Если с этим все в порядке, то далее нужно проверить втягивающее реле. Как это сделать? Отсоедините все провода подключенные к втягивающему реле — два больших и один маленький. К самому нижнему подключите «-» от АКБ, а к среднему (к которому был подключен маленький провод) кратковременно подключите «+».

В момент замыкания реле должно сработать, это будет заметно по раздавшемуся щелчку. Если ничего не произошло, то втягивающее подлежит замене.

Так же причина может быть и в самом стартере. Возможно, просто износились щётки. Это будет ясно только после снятия и разборки стартера.

Если реле исправно, нужно проверять проводку — цепь, идущую от ключа зажигания к стартеру. Если эта цепь целая, то на конце маленького провода должно появляться напряжение +12 В в момент, когда ключ находится в положении «старт». Если нет, то цепь нужно проверять.

Приведу пример на автомобиле Лада Калина. Первым нужно проверить провод, который идёт от втягивающего реле к реле стартера (К3) в блоке с предохранителями и реле. Он приходит к 87 выводу. Его нужно прозвонить при помощи тестера.

Далее проверяем приходит ли +12 В на 30 вывод реле К3. Подключаем «+» клемму тестера к 30му выводу, «-» на массу, поворачиваем ключ в положение «старт», тестер должен показать +12 В. Если нет, то нужно проверить цепь от 30го вывода реле к замку зажигания и затем сам замок зажигания.

Если все целое, попробуйте заменить реле на проверенное, рабочее. Или же можно установить перемычку, замкнув контакты 87 и 30. Если стартер начал работать, то замените реле или же проверьте целостность цепи управления этим реле — контакты 86 и 85. К 86му контакту, при включенном зажигании, должно подводится +12 В. 85й контакт — масса — идёт к 50му выводу ЭБУ.

Стартер не крутит, но щёлкает втягивающее реле

В этом случае первым делом нужно так же проверить уровень заряда АКБ и качество контактов. Если батарея разряжена, ее заряда может хватить на срабатывание втягивающего, но не хватит для прокрутки двигателя. Тоже самое и с контактами. Через плохой контакт будет проходить не достаточно энергии для работы стартера.

Так же нужно проверить втягивающее реле. Для этого его можно просто исключить из цепи. Возьмите мощную отвёртку и замкните 2 больших контакта на втягивающем реле. Если стартер начал крутить — то реле нужно менять на новое.

Ещё дело может быть в физической поломке самого стартера. Возможен обрыв обмотки, износ шестерёнок, поломка бендекса и прочее. Это станет ясно после снятия стартера с автомобиля.

Вот, наверное, и все основные причины, по которым стартер не крутит. Если Вы знаете ещё какие-то, то обязательно напишите об этом в комментариях.
