Чтобы снять втягивающее, следуйте инструкции:

1. Для начала обесточьте автомобиль, для этого снимите минусовую клемму с аккумулятора.
2. Посмотрите немного левее и ниже АКБ, рядом с коробкой передач вы и увидите искомый стартер. Чтобы подобраться к нему, вам необходимо будет удалить воздушный фильтр.
3. К втягивающему ведет несколько проводов, отсоедините их.
4. Наконечник силового провода закреплен гайкой, она легко демонтируется ключом на 13.
5. Стартер крепится гайками большего диаметра – они откручиваются ключом на 15. Тяжелее всего открутить нижнее крепление.
6. Нижний вывод втягивающего также закреплен гайкой удалите ее и отсоедините провода. Ключом на 8 демонтируйте остальные крепежи и вытащите реле.

Поставить новое втягивающее достаточно просто – следуйте этой инструкции в обратном порядке. Также вы можете ознакомиться с видео, где подробно рассказывается обо всех этапах демонтажа реле. Оно поможет более ясно понять, как найти реле и заменить его на новое.

Как снять реле стартера

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Как проверить работоспособность

Работоспособность реле можно определить, не удаляя его. Рекомендуем провести эту процедуру перед демонтажем узла. Итак, стартер и реле объединены общим корпусом с клеммами. Важно следить, чтобы клеммы между собой не замкнулись. Далее проверка происходит следующим образом:

1. Необходимо сделать замер максимального напряжения. Оптимально значение – не выше 8В.
2. При срабатывании стартера температура корпуса не должна превышать 25 градусов. В противном случае узел не будет работать эффективно.
3. Визуально осмотрите агрегат. Иногда на нем реально заметить трещины или нагар, что говорит о его возможной неработоспособности.

После этого можно приступать к демонтажу устройства. После разборки можно более точно определить исправность втягивающего и при возможности устранить ее. В большинстве случаев владельцам ВАЗ-2110 советуют заменить реле на новое.

Наиболее часто встречающиеся поломки

Одной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.

Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.

Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.

Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.

Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

электрическая схема с описанием / Paulturner-Mitchell.com

Большое значение имеет для ВАЗ-2110 (инжектор 8клапанов) электрическая цепь — с ее помощью питается вся бортовая сеть. Потребители разной мощности питаются от аккумулятора и генератора (работают параллельно). На карбюраторных двигателях отсутствует блок управления, датчики, электробензонасос, поэтому проводка немного отличается от той, что используется в инжекторных конструкциях. Но у них есть общие черты.

Как устроена проводка?

Независимо от того, какой двигатель используется на автомобиле, проводка имеет общие черты. Чтобы в них разобраться, нужно знать основные принципы построения электрики. И нужна подробная схема электропроводки ВАЗ-2110 (инжектор) с описанием. Вот основные характеристики:

1. Все устройства и оборудование, которые подключаются к проводке в автомобилях ВАЗ-2110, работают по однопроводной схеме. Все провода отличаются друг от друга цветом, отвечают за работу тех или иных узлов и агрегатов. Это значительно облегчает ремонт электропроводки. А для производителя это существенная экономия на проводах.
2. В качестве минусового провода используется кузов автомобиля. На ВАЗ-2110 (инжектор 8 клапанов) электрическая схема построена именно по такому принципу.
3. Положительный вывод, который поступает от аккумуляторной батареи к потребителям, всегда имеет красный цвет. Поэтому при установке оборудования обязательно используйте только красные провода для подключения к «+» питания. Минусовой провод всегда имеет черный цвет.
4. Каждая система, подключенная к электрическому оборудованию, оснащена жгутом проводов.
5. Электросхема ВАЗ-2110 (форсунка 16 клапанов) устроена так, что при подключении аккумулятора электрооборудование находится под напряжением. Именно по этой причине при любом ремонте электрики необходимо отключать минусовую клемму.
6. Все цепи защищены предохранителями. Для включения мощных потребителей электроэнергии используются реле.

Эти характеристики характерны как для карбюраторных, так и для инжекторных двигателей. На ВАЗ-2110 (инжектор 8 клапанов) схема имеет именно такие особенности.

Карбюраторные двигатели

Самые первые автомобили ВАЗ-2110, выпускавшиеся с середины девяностых годов, комплектовались только двигателями с карбюраторной системой впрыска. Инжекторные двигатели начали устанавливать в начале двухтысячных. Они намного лучше, работают стабильно, но все же многие автолюбители до сих пор пользуются автомобилями с карбюраторным впрыском. На сегодняшний день они не редкость.

Существенных различий в электрической схеме между инжекторным и карбюраторным вариантами нет. У карбюраторных «баллы» системы почти такие же, как и у инжекторных. Вот только обязательно столкнусь с проблемой при замене карбюратора на инжектор. Вы дополнительно проложите несколько кос электропроводки. Они необходимы для питания системы датчиков, электробензонасоса, бортового компьютера и других компонентов.

Инжекторная система впрыска

Для автомобилей ВАЗ-2110 (инжектор 8 клапанов) электрическая схема немного отличается от используемой в карбюраторах. Инжекторные двигатели намного сложнее, так как имеют электронный блок управления и систему датчиков, исполнительных механизмов. Также стоит отметить, что инжекторные моторы бывают с 8 и 16 клапанами. Карбюраторных двигателей с 16 клапанами не бывает. Всю проводку можно разделить на багажник и салон.

Назначение их понятно из названия. Подкапотная соединяет такие элементы как стартер, генератор, датчики на двигателе и т.д. Салонная проводка необходима для подключения приборной панели, ламп подсветки, различных выключателей.

Как искать неисправности?

Практически любая неисправность в электропроводке – это в первую очередь диагностика контактов. Чтобы проверить их состояние, нужно внимательно осмотреть все провода, которые проложены в жгуте. Это можно сделать несколькими способами:

1. Визуальный осмотр для определения целостности.
2. Полная проверка целостности соединений, их надежности.
3. Пролонгация с помощью мультиметра проводов при отключенном аккумуляторе.

На карбюраторных и инжекторных двигателях необходимо обратить внимание на провода, передающие высокое напряжение на свечи зажигания.

Если они повреждены, двигатель будет работать с перебоями. Признаки выхода из строя высоковольтных проводов:

1. Посторонние шумы при работе двигателя.
2. Автомобиль может дергаться во время движения.
3. Повышенный расход бензина.
4. Нестабильная работа на низкой скорости.

Поэтому, прежде чем грешить на какие-либо датчики, убедитесь в исправности высоковольтных проводов и модуля зажигания.

Соединение стартера

Электростартер используется для запуска двигателя. Это простой двигатель постоянного тока. Вся система работает следующим образом:

1. При включении зажигания обмотка ротора генератора находится под напряжением, в результате чего вокруг нее создается постоянное магнитное поле. Это необходимое условие для работы генераторной установки.
2. При переводе ключа в положение «Пуск» напряжение подается на втягивающую обмотку реле.
3. Вместе с сердечником втягивающего реле шестерня и обгонная муфта перемещаются по ротору стартера. В результате шестерня входит в зацепление с венцом маховика.
4. При этом сердечник замыкает силовые контакты внутри втягивающего реле.
5. На обмотку стартера подается напряжение, ротор начинает вращаться и раскручивает коленчатый вал двигателя.
6. Генератор начинает вырабатывать ток, так как магнитное поле вращается внутри обмотки статора.

Электросхема стартера ВАЗ-2110 (инжектор) такая же, как и у карбюраторных моделей. Отличаться может только модификация стартера.

Система отопления салона

Печь ВАЗ-2110 состоит из радиатора, вентилятора,системы воздуховодов. С помощью вентилятора радиатор продувается и воздух (горячий) подается в специальные каналы. Схема подключения отопителя ВАЗ-2110 также включает регулятор положения заслонки. По сути, это обычный шаговый двигатель.

Позволяет перемещать заслонку, изменяя угол ее открытия, а также количество холодного воздуха, поступающего в обогреватель снаружи. Двигатель вентилятора подключается через переключатель специальной конструкции. Имеет несколько положений, каждое из которых соответствует определенной скорости вращения.

Скорость вентилятора регулируется на сопротивлении, установленном в корпусе отопителя. Эти сопротивления включены в силовую цепь двигателя. Переключение происходит с помощью регулятора, установленного на панели приборов. На старых автомобилях десятого семейства еще можно встретить механические приводы жалюзи. Подобные конструкции встречаются и на «девятке» и «восьмерке».

Система обогрева сидений и заднего стекла

Эти две системы очень похожи друг на друга, поскольку состоят из одних и тех же компонентов:

1. Предохранитель для защиты цепи.
2. Электромагнитное реле переключения силовой цепи.
3. Кнопка питания с подсветкой.
4. Жгуты проводов.
5. Нагревательные элементы.

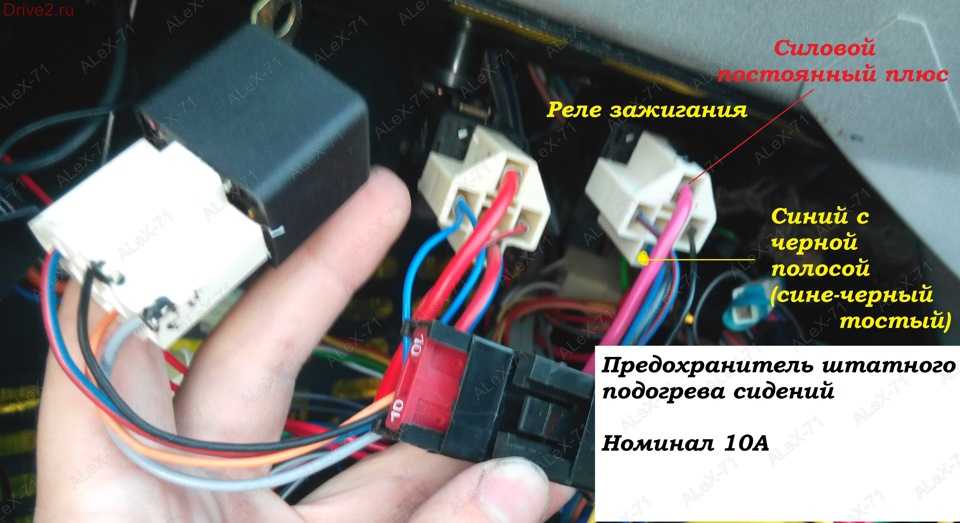

Необходимо использовать электромагнитные реле. Они имеются в схеме обогрева сидений ВАЗ-2110. С их помощью можно избавиться от переключения кнопкой больших токов.

В результате кнопкой на приборной панели коммутируются только слаботочные цепи управления обмотками электромагнитного реле. Аналогичная конструкция предусмотрена и для обогревателя заднего стекла. Если в машине есть обогрев зеркал заднего вида, то используется аналогичная схема.

Электропривод топливного насоса

Через отдельные предохранители и реле происходит питание электробензонасоса. Он установлен под задним сиденьем прямо в баке. И он совмещен с индикатором уровня газа. Основные узлы принципиальной схемы насоса ВАЗ-2110:

1. Электродвигатель привода насоса.
2. Электромагнитное реле.
3. Предохранитель.
4. Жгут проводов.

При включении зажигания срабатывает электромагнитное реле, после чего подается питание на топливный насос.

Бензин закачивается в систему до определенного времени, после чего электронасос останавливается. Датчик давления, установленный в топливной рампе, посылает сигнал на электронный блок управления.
