Реле генератора ваз 2107 карбюратор где находится

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора. Если быть совсем точным в определениях, то реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт. Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена.

В зависимости от типа используемого в автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

В статье расскажем о том, что такое реле зарядки на ВАЗ-2107, какие функции оно выполняет. А самое главное – уясним принцип работы различных типов устройств. Элемент этот малозаметный, очень надежный и недорогой, но подвести может в самый неожиданный момент. Как правило, водители обращают на него внимание после того, как пропадает на аккумуляторе зарядка. Отсюда вытекает и масса иных проблем – двигатель не запускается, электрооборудование работает неправильно. Чтобы не произошло такого, нужно проверить работоспособность реле зарядки.

Как выглядит и где ставится?

А теперь давайте узнаем, где находится реле зарядки ВАЗ-2107 (карбюратор). Изначально это устройство ставилось вдали от генератора на арке под капотом (с левой стороны). На более новых «семерках», оснащенных инжекторной системой впрыска, регулятор напряжения объединили с щеточным узлом.

Первые регуляторы напряжения выполнялись на электромагнитных реле, работали достаточно медленно, требовали постоянного вмешательства. Проблема в том, что механические элементы изнашиваются очень быстро. Кроме того, постоянно требовалось корректировать зазоры в реле. Современные полупроводниковые работают бесшумно, быстро, без электромагнитных реле. Один кристалл кремния способен выполнить функции нескольких механических реле.

Для чего необходимо реле зарядки?

Чтобы поддерживать правильный режим зарядки аккумуляторной батареи, а также для обеспечения нормального функционирования всех электроприборов в бортовой сети автомобиля, генератор должен вырабатывать напряжение в диапазоне 13,6. 14,6 В. Под нагрузкой генератор должен выдавать около 14 В стабильно. При помощи регулятора напряжение изменяется в цепи питания обмотки ротора.

Суть работы генератора заключается в том, что при увеличении напряжения питания обмотки возбуждения происходит возрастание напряжения на выходе генератора. Именно напряжение в цепи питания роторной обмотки стабилизирует регулятор. Если этого не сделать, то напряжение, подаваемое на обмотку, будет меняться (зависит оно от числа оборотов, нагрузки на коленвал двигателя, и т. д.).

Что произойдет при поломке

Но что может случиться, если реле зарядки ВАЗ-2107 (инжектор) выйдет из строя? Всего может быть два варианта:

1. Пробой кристалла и полное отсутствие зарядки на аккумуляторной батарее. Приведет это к тому, что АКБ быстро разрядится, запустить двигатель не получится.
2. Нарушение режима работы регулятора, увеличение напряжения на выходе генератора. В «лучшем» случае пострадает только аккумулятор – он закипит. В худшем – АКБ еще закоротит, а вся проводка сгорит.

Поэтому нельзя пренебрегать регулятором напряжения, при обнаружении поломок следует сразу же их устранять.

Как понять, что регулятор неисправен

Если у вас появились подозрения, что случилась поломка реле зарядки ВАЗ-2107, необходимо проверить напряжение на аккумуляторной батарее.

В том случае, если оно меньше 13 В или больше 14, можно судить о наличии таких причин поломок:

1. Внутренняя неисправность регулятора.
2. Неисправность генератора.
3. Нет контакта (или он плохой) в соединениях между генератором и АКБ.

Чтобы удостовериться в исправности регулятора, необходимо отсоединить его от всей электросети автомобиля. В том случае, если у вас установлен наружный, просто снимите с него две клеммы и ключом на «8» выкрутите крепеж к кузову. Чтобы внутреннее реле демонтировать, потребуется выкрутить два болта, которыми крепится корпус к задней крышке генератора.

Обязательно обесточьте бортовую сеть автомобиля – снимите с АКБ минусовую клемму. В противном случае возможно образование короткого замыкания. При этом некоторые участки электропроводки могут выгореть.

Причины поломки регулятора

Всего можно выделить три причины поломок реле зарядки ВАЗ-2107:

1. Контакт между выводами держателя щеток и проводкой очень плохой.
2. Произошел пробой кристалла полупроводника.
3. Наличие обрыва в цепи питания.

Эти все поломки характерны для устройств современного типа, в основе которых лежит полупроводник. Что касается механических, то в них могут выйти из строя катушки электромагнитов, обгореть контактные группы, и т. д.

Проверка работоспособности прибора

Для проведения диагностики вам потребуется вольтметр (можно использовать даже простую лампу накаливания), а также источник постоянного напряжения с регулировкой 12. 20 В.

Для проведения диагностики нужно выполнить такие манипуляции:

1. К выводу «Ш» (или корпусу регулятора напряжения) нужно подключить отрицательный вывод источника питания.
2. К выводу, обозначенному буквой «В», подключаете плюс от источника питания.
3. К щеткам подсоединяете вольтметр или лампу накаливания.

В том случае, если реле зарядки исправно, то при напряжении 12. 14 В контрольная лампа будет светиться. При увеличении/уменьшении напряжения лампа должна потухнуть.

Если этого не произошло, можно судить о поломке регулятора напряжения.

Обратите внимание на то, что щетки должны выступать из корпуса как минимум на 5 мм. Если они сильно изношены, то произведите их замену.

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

• неисправность регулятора зарядки;
• выход из строя самого генератора;
• отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть.

В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Реле зарядки ваз 2107 где находится карбюратор

В любом автомобиле, в том числе и в ВАЗ 2107, невозможно обойтись без электрического тока. Каждый узел, запитанный от аккумуляторной батареи, имеет разное потребление энергии, и силу тока. Но, при таких перепадах напряжения, двигатель не смог бы работать стабильно и слажено, поэтому, чтоб по максимуму выровнять силу тока, используют регулятор напряжения.

Назначение

Регулятор напряжения на автомобиле ВАЗ 2107, находится в подкапотном пространстве, на правом крыле, рядом с реле ближнего и дальнего света. Его предназначение – стабилизировать энергию, под максимально допустимую для всех электроприборов.

Если генератор будет работать без данного устройства, то в электрической цепи, сила тока будет колебаться в диапазоне от 10 до 30 Вольт. Учитывая то, что все приборы рассчитаны на 12 – 15 Вольт, можно сделать только один вывод: без регулятора, все приборы сгорят практически мгновенно. Помимо этого, будет плавится проводка, и возможно произойдет замыкание, или того хуже, возгорание автомобиля.

Для того, чтоб избежать таких неприятных последствий, на всех автомобилях ВАЗ, в том числе и на модели 2107, устанавливается реле, отвечающее за отсутствие колебания напряжения.

Конструкция и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехуровневый. Контактное реле регулятора можно упустить, так как оно, уже давно не используется на автомобилях ВАЗ.

На сегодняшний день, наибольшую популярность имеет регулятор напряжения электронного типа. Его конструкция, включает в себя обмотку, состоящую из 1300 витков провода. В процессе работы, она намагничивает металлический сердечник.

Заводской показатель сопротивления, в данном реле, равен 17 Ом. Если при проверке специальным прибором, уровень сопротивления будет ниже или выше, то это означает, что внутри реле происходит замыкание.

Основной составляющей устройства, отвечающего за стабилизацию напряжения, являются резисторы. Во время работы, в них происходит коммутация. Их устройство предусмотрено таким образом, чтоб выдерживать перепады напряжения до 80 Ом.

Исключением является трехуровневый регулятор. Он устанавливается отдельно от электронного реле, вместо щеток генератора.

Для того, чтоб закрепить и подключить данное устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. Провода, идущие от устройства, нужно просунуть в это отверстие, и подсоединить их таким образом, чтоб трехуровневый регулятор и блок управления ним, расположенный на массе кузова, получали питание от одного источника.

У многих может возникнуть такой вопрос: «почему данный аппарат, получил название «трехуровневый»?» Ответ прост: при его работе, выделяют три штатных режима работы: минимальный (13,72 В), средний (14,26 В), и максимальный (14,75 В).

Трехуровневый тип, отличается от электронного, своим предназначением. На ВАЗ 2107, существует такая проблема, как: во время морозов, аккумулятор не держит заряд, а генератор не заряжает его. Так вот, для того, чтоб устранить данную проблему, используют регулятор такого типа.

Итог

Поскольку, ВАЗ классика уже довольно устаревшие, проблем с проводкой и перепадами напряжения Вам не избежать. Так вот, для того, чтоб не было потом серьезных последствий, используйте регуляторы напряжения.

Причем, для нормально работы двигателя, как в мороз, так и в жару, рекомендуют устанавливать сразу два варианта устройства: трехуровневый и электронный. Тогда, Ваш автомобиль, вовсе не будет иметь проблем с пропавшей искрой, или перегоревшими узлами.

Болты на клеммах аккумулятора должны быть закручены максимально надежно.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке генератора для того чтобы не повредить его.

При включении зажигания не загорается контрольная лампа, контрольные приборы не работают.

Напряжение упадет до уровня 13,3 — 13,8 В.Если это так, то у вас хороший аккумулятор и исправный генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак суть проблемы: приехав сегодня домой решил проверить как работает гена, устройством Black & Decker BDSBC10A.

При работе генератора слышен повышенный шум. При включенном зажигании если лампочка светится, то щетки и обмотка возбуждения скорее всего в норме (ну разве что межвитковое в роторе или короткое, но тогда лампочка горит ярче). Вот поэтому вы должны хоть маломальски знать как с помощью обыкновенного тестера можно проверить диоды в генераторе.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6 ….

При повреждении этой системы — батарея заряжаться не будет, либо, если стабилизатор не выключится — аккумулятор может закипеть и выйдет из строя.

Для этого нужно обязательно снять весь диодный мост с генератора, вытащить его и положить на стол.

Как только напряжение на входе «Б» становится ниже нижнего предела напряжения регулирования РН (скажем — 13.5 вольта), регулятор начинает подавать ток на обмотку возбуждения генератора. Величина напряжение не должна измениться более чем на 0.5В.

Если сопротивление не показывает совсем, то в обмотке обрыв. Необходимо осмотреть и поправить контакты, а также проверить, хорошо ли соединен корпус регулятора с массой через крепежные винты. Это происходит потому, что аккумуляторная батарея была разряжена до нуля и нужно время на его подзарядку.

Аккумуляторные батареи содержат ядовитую и чрезвычайно агрессивную кислоту. Кроме того, нельзя допускать отсоединения аккумулятора от сети при работающем двигателе и отключенных Потребителях. Ладно, если заряд от генератора идёт низкий, и вы просто посадите аккумулятор и заглохните на трассе. В некоторых автомобилях надо внимательно следить за затяжкой проводов на клеммах амперметра, через который проходит электрическая цепь.

Вообще может выбить таблетку на генераторе. не рекомендуется. Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. Любое иное поведение этого индикатора сигнализирует о наличии неисправностей. Так что, вопреки расхожему мнению, свечение лампочки «нет зарядки» свидетельствует скорее об исправности реле-регулятора и о проблемах с диодным мостом или статором. Для пайки применяют припой ПОС-40. После пропитки статора лаком ГФ-95 лаку нужно дать стечь в течение получаса и просушить статор 10 ч в сушильном шкафу.

Часто бывает так, что где то есть замыкание или плохие контакты, но это уже материал для отдельной статьи. Она должна быть не меньше 4,5 мм.

Реле-регулятор напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее его называть регулятором без добавления «реле», так как современные автомобили оснащаются электронными приборами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но именно на примере механического регулятора нужно рассматривать работу и принцип функционирования прибора.

Для чего необходим регулятор?

На автомобилях используются генераторные установки, которые вырабатывают переменное трехфазное напряжение. После этого происходят такие преобразования:

1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
2. Происходит выпрямление каждой фазы и преобразование напряжения в постоянное однополярное.
3. Отсекается вся переменная составляющая при помощи электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Величина напряжения зависит от частоты вращения, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не использовать регулятор).

Поэтому нужно стабилизировать напряжение. Способ, который используется в бытовой технике, — установка простого стабилитрона, не подходит. Мощность у генератора очень высокая, ток свыше 50 А. Если и можно найти в природе такой стабилитрон, то он не будет уступать своими размерами двигателю автомобиля. Стоимость производства такого прибора очень высокая. Фото реле-регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В статорной обмотке может вырабатываться электрический ток только в том случае, если на нее будет воздействовать постоянное магнитное поле.

Чтобы создать магнитное поле, нужно на обмотку ротора подать напряжение. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. А у нее максимальный потребляемый ток не более 2,6 А. Его намного проще стабилизировать.

Электромеханические устройства

Они не используются уже несколько десятилетий, так как у них имеются существенные недостатки:

1. Маленький ресурс.
2. Необходимость в частом обслуживании.
3. Массивная конструкция.

Основные компоненты прибора:

1. Электромагнитное реле.
2. Термокомпенсирующее сопротивление.
3. Дроссель.
4. Дополнительные резисторы — 2 шт.

Якорь закреплен при помощи хомута к Таким реле-регулятором напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

1. Как только включается зажигание, подается ток от аккумулятора на сердцевину дросселя.
2. Ток проходит также по нормально замкнутым контактам, подается на клемму «Ш» регулятора.
3. Цель — обмотка возбуждения. На нее подается питание при включении зажигания.
4. Напряжение поступает через контакт «Я» на сопротивление термокомпенсации и обмотку регулятора, второй конец которой соединен с массой.
5. Покуда намагничивающая сила у сердцевины незначительная, контакты К1 замкнуты, по роторной обмотке возбуждения проходит ток. Его величина порядка 2,6 Ампер.
6. При этом ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, хомут, лампу в приборной панели, реле для контролирования зарядки.

При запуске двигателя

Как только будет запущен двигатель, происходят такие процессы:

1. Намагничивание сердцевины.
2. Преодолевается усилие пружины, и группа контактов К1 размыкается.
3. Производится включение первой ступени регулировки.
4. Электрический ток поступает на дроссель и добавочные сопротивления (R доб = 5,5 Ом).
5. Ток в роторной обмотке постепенно возрастает, а напряжение уменьшается.
6. Группа контактов К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения то подается, то нет. Когда ротор вращается очень быстро, то в цепь его обмотки включается небольшое сопротивление — в результате этого напряжение повышается максимум до 14,6 Вольт. Величина тока в обмотке возрастает до такого значения, что притягивается вторая группа контактов К2. При этом включается в работу вторая ступень регулировки напряжения.

Особенности полупроводниковых конструкций

Все вышеописанные процессы можно применить и к электронным регуляторам на основе полупроводников. Вот только функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактно-транзисторные , которые являются симбиозом механического и электронного регулятора. Надежность устройств такого типа все равно оставляет желать лучшего, так как присутствуют механические элементы в конструкции.
2. Полностью бесконтактные — изготовлены на современной электронной базе. Позволяют более эффективно проводить регулировку напряжения в бортовой сети.

Некоторые автомобилисты не знают, где находится реле-регулятор напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле с щетками. На старых модификациях автомобилей они устанавливались в подкапотном пространстве, соединялись с щеточным механизмом проводами.

Самое неприятное что может случится с автомобилем это поломка в пути. Данная ситуация может заставить понервничать даже опытных автолюбителей, Вы спокойно едите к себе домой после тяжелого трудового дня и на полпути внезапно двигатель автомобиля глохнет. Ваша рука тут же тянется к замку зажигания, поворачиваете ключ, но вместо звука работающего стартера Вы слышите гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает похожие «сигналы», то скорее всего виновником непредвиденной ситуации является отсутствие заряда аккумулятора.

Работа системы подзарядки в штатном режиме

Во время запуска двигателя происходит разряд аккумуляторной батареи, и для того что бы восстановить потраченную энергию в автомобиле устанавливают генератор. При нормальной работе генератора и регулятора напряжения, в электрическую сеть автомобиля поступает постоянное напряжение которое колеблется от 13.6 до 14.2 В. Ниже приведена принципиальная схема электроснабжения «классики»:

Работает данная схема так:

Когда твердая рука водителя поворачивает ключ зажигания, напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз. 14. В следствии возникновения электромагнитного поля контакты реле замыкаются и напряжение через плавкий предохранитель поз. 10.

При исправной и заряженной аккумуляторной батареи данное напряжение равно 12 Вольтам. Если с предохранителем все нормально напряжение подается в бортовую сеть автомобиля и дальше делится между потребителями. Но нас интересует только цепь генератора и контрольная лампа зарядки аккумулятора, поэтому подробно опишем данные цепи.

Итак, напряжение попало на контрольную лампу заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Дальше напряжение поступает на клемму Ш5 и пройдя через монтажный блок поз. 10 поступает на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61» которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 -регулятор напряжения
2- собственно сам генератор

После того, как на обмотку возбуждения подано питание генератор запускается. В зависимости от частоты вращения коленчатого вала будет меняться фазовое напряжение которое поступает на диодный блок.

При достижении напряжения в 12 Вольт (на выходе с диодного блока) напряжение на контактах контрольной лампы выравнивается, и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 Вольт, которым аккумуляторная батарея и заряжается.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым индикатором того что система подзарядки АКБ дает сбой является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленвала не ниже 800 об/мин). Вторым индикатором по работе которого можно судить о исправной системе является стрелка вольтметра.

Если стрелка вольтметра при заведенном двигателе находится ниже зеленного диапазона — то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «классика» как правило проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому для исключения неожиданных поломок мы рекомендуем самостоятельно с помощью тестера проверять работу генератора.

Кстати, проверка работы с помощью генератора при помощи обычного тестера является самым надежным способом проверки работоспособности генератора и цепи зарядки АКБ.

Итак, берем в руки мультиметр (тестер) и открываем капот нашего автомобиля. Наша цель замерить напряжение на клеммах АКБ при работающем двигателе, при нормальной работе оно должно находится в диапазоне 13.5…14.2 Вольта.

Еще раз напоминаем, для того что бы избежать повреждения электронных компонентов автомобиля ЗАПРЕЩАЕТСЯ отсоединять клеммы от АКБ при работающем двигателе.
Если в процессе диагностики Вы обнаружили проблемы с подзарядкой АКБ, то переходим к следующему разделу нашей статьи.

Устраняем неисправность

Наиболее распространенной проблемой которая может привести к неполному заряду АКБ является банальное окисление клемм или места подсоединения кабеля к массе автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контактов. Если напряжение по-прежнему не «вернулось» продолжаем поиски.

Этап второй . С помощью того же тестера замеряем напряжение на «30» клемме (плюсовой щуп на клемму, минусовой на кузов автомобиля) если измеренное напряжение сильно отличается от значений, полученных на клеммах аккумулятора, то проблема кроется или в окислении самой клеммы «30» или нарушена проводка соединяющая генератор и АКБ.

Этап третий. Часто можно встретить ситуацию, когда лампочка «заряда» не горит, напряжение на клеммах АКБ в норме, стрелка вольтметра находится на своем положенном месте, но при этом АКБ очень быстро разряжается. Причиной данной поломки кроется в прослабленном ремне генератора. Следовательно — проверяем натяжение ремня генератора, при прикладывании усилия в 10 кгс ремень не должен прогибаться более чем на 17мм.

Этап четвертый . После многолетней службы, щетки генератора истираются практически в «ноль» поэтому если Вам не помогли советы, описанные выше, проверяем длину щеток, если их длина менее 5 см — меняем щеточный узел в сборе.

Этап пятый . Проверка диодов, с помощью тестера проверяем целостность полупроводниковых диодов.

Этап шестой . Проверка обмоток генератора.

Где находится реле зарядки ваз 21074 инжектор

Автор admin На чтение 11 мин Просмотров 86 Опубликовано 18.01.2020

Содержимое

• Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор
  • Как проверить реле зарядки на ВАЗ 2107
  • Замена изделия
• Причины отсутствия зарядки аккумулятора
• Как найти причину отсутствия зарядки аккумулятора
• Устранение отсутствия зарядки аккумулятора
• Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности
• Проверка снятого регулятора напряжения
• Замена регулятора напряжения ВАЗ 2107

Не все водители знают, что такое реле зарядки ВАЗ 2107, к тому же об этом устройстве вспоминают редко. Зарядное реле представляет собой регулятор напряжения или «шоколадку», расположенный в генераторе. Владельцы «семерки» обращают внимание на эту деталь только после того, как начнутся проблемы с отсутствием зарядки аккумулятора. Чтобы в момент не было необходимости заводить машину «с толкателя», что негативно сказывается на двигателе, необходимо периодически контролировать работу реле зарядки.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основное назначение реле регулятора напряжения на ВАЗ 2107 и любом другом автомобиле – поддерживать стабильный и достаточный ток заряда бортовой сети и автомобильного аккумулятора, а также выравнивать скачки напряжения в генераторе, идущем вокруг. При вращении генератора с разной частотой возникают колебания напряжения. Когда мощность падает ниже 12 В, аккумулятор перестает заряжаться, и весь ботнет перестает работать на 100%. Если напряжение превышает 16 вольт, это может привести к закипанию аккумулятора, а также к выходу из строя бортовых приборов.

На первых серийных автомобилях ВАЗ карбюраторного типа регулятор напряжения расположен на левой арке моторного отсека. Такие устройства еще называют внешними, так как они были установлены вне конструкции генератора. Если быть более точным, в генераторе установлен щеточный механизм, а управление осуществляется с помощью печатной платы, установленной вне продукта.

Большинство автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащены генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 располагается прямо на стороне генератора напротив шкива.

Для поддержания приемлемого заряда батареи генератор должен подавать напряжение от 13,6 до 14,6 вольт. Схема регулирования напряжения осуществляется через электрическую схему, которая расположена на печатной плате (плитке шоколада) или в виде единого полупроводникового модуля (таблетки) со щетками. Катушка, расположенная внутри генератора, обычно не может адекватно реагировать на температуру окружающей среды из-за ее расположения рядом с работающим двигателем. Встроенное реле иногда заменяют трехступенчатым регулятором напряжения, в связи с повышенным КПД изделия за счет ручной регулировки выходного напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если вы подозреваете, что реле регулятора напряжения неисправно, вам следует сначала проверить напряжение на выводах аккумуляторной батареи при работающем автомобиле. Напряжение питания должно быть минимум 13 и не выше 14,6 Вольт. Причины этого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

• неисправность контроллера заряда;
• выход из строя самого генератора;
• отсутствие контакта в электрических соединениях аккумулятора или генератора.

Чтобы проверить здоровье шоколада, необходимо снять его с генератора. Это нужно сделать, открутив два болта.

важно знать! Перед снятием устройства не забудьте открутить минусовую клемму от АКБ.

Для проверки работоспособности изделия необходимо подключить вольтметр или контрольную лампу, а также регулируемый блок питания на 12-22 Вольт. Можно использовать блок питания с переменным резистором. Управление реле регулятора осуществляется подключением минусового провода от регулируемого источника к массе или к клемме «Ш». Положительный провод источника питания должен быть подключен к клемме «B». К щеткам или релейному выходу подключают вольтметр или лампу. Если изделие подлежит ремонту, при подаче напряжения от 12 до 14 вольт загорится лампочка или вольтметр покажет аналогичные значения. Если подать напряжение более 16 Вольт, свет должен погаснуть. В случае постоянного свечения колбы можно предположить, что изделие проткнуло. Отсутствие лампочки говорит о разрыве цепи в реле. В обоих случаях регулятор не подлежит ремонту, поэтому его необходимо заменить.

Как можно проверить работоспособность продукта, не снимая его с автомобиля? Для этого подключите вольтметр к клеммам аккумуляторной батареи, затем запустите двигатель. Если показания вольтметра ниже 12,7 В или выше 14,6 В, вероятность выхода шоколада из строя составляет 95%. Замените изделие новым, а затем проверьте напряжение.

важно обратить внимание на щетки изделия, которые должны выступать из узла щеток на расстояние не менее 5 мм. Если щетки изношены, узел щеток необходимо заменить.

Замена изделия

Заменить регулятор напряжения на ВАЗ 2107 очень просто. Для этого отверните два болта отверткой или гаечным ключом, в зависимости от модели генератора, затем отсоедините клемму, затем снимите саму деталь, которая выглядит так, как показано на фото ниже.

Заменить регулятор напряжения довольно просто, даже не снимая генератор. Перед проведением работ обязательно открутить минусовую клемму от АКБ во избежание короткого замыкания.

возможна замена изделия на аналогичный, но рекомендуется использовать трехступенчатый регулятор. Он обеспечивает более надежную стабилизацию и регулирует три уровня выходного напряжения.

Щеточный механизм устанавливается на место штатного реле, а коробка с платой и переключателем на три положения фиксируется в любой точке моторного отсека, но всегда при наличии заземления на рулевой тяге. После замены установите переключатель в соответствующее положение в зависимости от температурного режима.

Если вы вдруг заметили, что на вашем автомобиле ВАЗ 2107 пропал заряд аккумулятора, эту неисправность необходимо немедленно устранять. Если вы используете автомобиль без зарядки, аккумулятор разрядится очень быстро, и вам придется использовать эвакуатор или буксир.

Чтобы найти причину, по которой аккумулятор не заряжается и как решить эту проблему, нужно начать с теории.

Причины отсутствия зарядки аккумулятора

Чтобы система зажигания и другие электрические схемы ВАЗ 2107 работали исправно, напряжение в бортовой сети должно быть постоянным. Когда моторы не работают, постоянное напряжение поддерживает аккумулятор. После запуска двигателя срабатывает генератор автомобиля, заряжает аккумулятор и поддерживает напряжение бортовой сети в пределах 13,6-14,2 вольт. Независимо от скорости, напряжение на генераторе должно оставаться постоянным. Это обеспечивается реле-регулятором, которое в зависимости от скорости изменяет напряжение в цепи генератора. Если напряжение падает ниже допустимого уровня, ток обмотки увеличивается, увеличивая выходное напряжение и наоборот.

Если на ВАЗ 2107 нет зарядки, возможные причины могут быть следующие:

• плохой контакт или обрыв в цепи возбуждения выходного напряжения генератора;
• неисправное реле-регулятор;
• обрыв ремня генератора.

Устранение неисправности генератора следует, прежде всего, начать с выявления причины недостаточного заряда аккумулятора.

Как найти причину отсутствия зарядки аккумулятора

Первым признаком недостаточного заряда является загорание сигнальной лампы на панели приборов или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Точнее, мультиметром можно проверить напряжение на аккумуляторе.

При работающем двигателе напряжение на аккумуляторе должно быть -13,9 ± 0,3 В. Если аккумулятор не заряжен, напряжение будет около 12 В.

Осторожно: Во избежание повреждения ЭБУ и реле регулятора не снимайте клеммы аккумуляторной батареи при работающем двигателе.

Повышенное или пониженное напряжение в электрической системе автомобиля приведет к повреждению аккумуляторной батареи. В первом случае электролит испаряется, во втором разряжается, что приводит к выходу аккумулятора из строя.

Чтобы найти неисправность и исправить ее, вам потребуются следующие инструменты и приспособления:

• контрольная лампа 12 В;
• мультиметр;
• нож;
• отвертка плоская;
• плоскогубцы;
• наждачная бумага.

Устранение отсутствия зарядки аккумулятора

Первым делом необходимо проверить натяжение ремня генератора – именно он приводит в движение генератор и насос охлаждающей жидкости, поэтому данная неисправность также может проявиться в виде перегрева двигателя.

Если не загорается лампочка зарядки аккумулятора ВАЗ 2107 и вольтметр показывает нормальное напряжение бортовой сети и аккумулятор не заряжается, причина явно в контактах на клеммах.

необходимо снять зажимы с АКБ и отшлифовать их наждачной бумагой. Если заряд не появился, необходимо измерить напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжения на этом выходе и аккумуляторе сильно различаются, нужно очистить контакты и проверить провод, идущий от генератора к аккумулятору. Если провод неисправен, его необходимо заменить.

Если напряжение в бортовой электросети находится в допустимых пределах при работающем двигателе, но падает при включении фар, причина в слабом натяжении ремня генератора. Слабый ремень проскальзывает при большей нагрузке. Правильное натяжение ремня – это когда при усилии 10 кгс он должен прогнуться на 12-17 мм.

Еще одной причиной отсутствия заряда могло быть короткое замыкание или обрыв в обмотке статора или ротора, а также вышедший из строя выпрямительный диод на генераторе.

Диоды можно проверить с помощью контрольной лампы или мультиметра, чтобы проверить их сопротивление. Чтобы проверить диоды с помощью контрольной лампы, снимите “+” клемму с аккумулятора и подключите контрольную лампу одним концом к плюсовой клемме, а другим необходимо последовательно прикоснуться к трем болтам, показанным на рисунке ниже. Затем выполните ту же операцию, только с клеммой «-». Если контрольная лампа загорается, проверяемый диод сломан.

При выходе из строя одного из диодов необходимо заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, измерив сопротивление между болтами крепления выпрямительного блока. Если между ними нет контакта, значит обрыв обмотки. В этом случае меняют обмотку или сборку генератора.

Вероятно, наиболее частой причиной выхода из строя генератора является износ щеток. Чтобы их проверить, необходимо снять щеточный узел. Длина щеток должна быть больше 5 мм, в противном случае их необходимо заменить. Также щетки могут заклинивать или перекручиваться в лунках.

Примечание: инжекторный генератор ничем не отличается от генератора карбюраторной версии ВАЗ 2107. Все предложения по ремонту и осмотру генератора актуальны для обеих модификаций автомобиля.

Аккумулятор не заряжается и может ли он полностью разрядиться ночью при включенных фарах? Семейная история! Не исключено, что все дело в неисправном регуляторе напряжения генератора. Вы можете узнать, только проверив это.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания тока такой величины, чтобы напряжение, генерируемое генератором, попадало в определенные заданные пределы, независимо от скорости вала генератора (скорости двигателя) и потребления тока сетевым электромобилем. В автомобилях ВАЗ 2107, как правило, на генераторе устанавливается электронный регулятор напряжения.

крайне редко в некоторых моделях можно встретить старомодный прибор – релейный регулятор. Они были установлены на генераторах 37.3701, выпущенных до 1996 года, и на Г-222. Сначала устройство тестируется на гоночной машине. Для этого требуется вольтметр с возможностью измерения постоянного напряжения. Устройство должно быть оснащено шкалой для значений до 15-30 В и иметь класс точности не менее 1,0. После пуска двигателя ВАЗ 2107 разрешается работа с включенными фарами в течение 15 минут на средних оборотах.

Затем измеряется напряжение на выходе из генератора. Для этого положительный щуп прибора прикасается к выводу «30» на генераторе, а отрицательный – к массе (генератора или автомобиля – то же, то же самое). Вольтметр должен показывать напряжение в диапазоне 13,6-14,6 В. Если результат измерения выше или ниже указанного, а автомобиль систематически работает, перегружая или недозаряжая аккумулятор, то, скорее всего, регулятор неисправен и должен быть исправен измененный.

Проверка снятого регулятора напряжения

Чтобы проверить состояние регулятора, его необходимо снять. Собранное устройство лучше протестировать с помощью щеток и щеткодержателей. Это позволит сразу обнаружить:

• плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
• обрыв отходящих проводников щеток.

Электронные устройства производятся уже в собранном виде с щеткодержателями и щетками, как одно целое. К снятым щеткам необходимо подключить реле-регулятор.

К щеткам устройства, снятого с генератора 37.3701, подключается вольтметр или лампа на 12 В мощностью 1-3 Вт. Для регулятора от генератора Г-222 подключение производится к клеммам «V» и «W». На клеммах «В», «С» (когда они есть) прибор подключается к «плюсу» блока питания, а к земле – «минусу». Сначала подается напряжение 12-14 В, затем – 16-22 В. Признаком работоспособности прибора будет зажигание лампы (отклонение стрелки вольтметра) в первом случае и гашение (обнуление) вольтметра) – во второй.

Когда лампочка загорается в обоих случаях, это означает, что в устройстве есть неисправность. Если в обоих случаях лампа не загорается, значит, между выводами регулятора и щетками нет контакта или в приборе имеется обрыв цепи. Другой причиной неправильной регулировки натяжения может быть износ или заедание щетки. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки изношены или заклинивают, прибор необходимо заменить. Это не может быть исправлено. Для реле-регулятора в случае неисправности щеток достаточно замены только одной группы щеток. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем стандартные регуляторы, стабилизацию напряжения с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Их называют трехуровневыми из-за встроенных в них 3-х режимов регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливается отдельно от самого генератора в удобном защищенном месте. Устройство подключено к генератору проводами через щеточный узел, поставляемый с регулятором.

Принцип работы и неисправности реле зарядки ВАЗ-2107

В статье расскажем о том, что такое реле зарядки на ВАЗ-2107, какие функции оно выполняет. А самое главное – уясним принцип работы различных типов устройств. Элемент этот малозаметный, очень надежный и недорогой, но подвести может в самый неожиданный момент. Как правило, водители обращают на него внимание после того, как пропадает на аккумуляторе зарядка. Отсюда вытекает и масса иных проблем – двигатель не запускается, электрооборудование работает неправильно. Чтобы не произошло такого, нужно проверить работоспособность реле зарядки.

Как выглядит и где ставится?

А теперь давайте узнаем, где находится реле зарядки ВАЗ-2107 (карбюратор). Изначально это устройство ставилось вдали от генератора на арке под капотом (с левой стороны). На более новых «семерках», оснащенных инжекторной системой впрыска, регулятор напряжения объединили с щеточным узлом.

Первые регуляторы напряжения выполнялись на электромагнитных реле, работали достаточно медленно, требовали постоянного вмешательства. Проблема в том, что механические элементы изнашиваются очень быстро. Кроме того, постоянно требовалось корректировать зазоры в реле. Современные полупроводниковые работают бесшумно, быстро, без электромагнитных реле. Один кристалл кремния способен выполнить функции нескольких механических реле.

Для чего необходимо реле зарядки?

Чтобы поддерживать правильный режим зарядки аккумуляторной батареи, а также для обеспечения нормального функционирования всех электроприборов в бортовой сети автомобиля, генератор должен вырабатывать напряжение в диапазоне 13,6…14,6 В. Под нагрузкой генератор должен выдавать около 14 В стабильно. При помощи регулятора напряжение изменяется в цепи питания обмотки ротора.

Суть работы генератора заключается в том, что при увеличении напряжения питания обмотки возбуждения происходит возрастание напряжения на выходе генератора. Именно напряжение в цепи питания роторной обмотки стабилизирует регулятор. Если этого не сделать, то напряжение, подаваемое на обмотку, будет меняться (зависит оно от числа оборотов, нагрузки на коленвал двигателя, и т. д.).

Что произойдет при поломке

Но что может случиться, если реле зарядки ВАЗ-2107 (инжектор) выйдет из строя? Всего может быть два варианта:

1. Пробой кристалла и полное отсутствие зарядки на аккумуляторной батарее. Приведет это к тому, что АКБ быстро разрядится, запустить двигатель не получится.
2. Нарушение режима работы регулятора, увеличение напряжения на выходе генератора. В «лучшем» случае пострадает только аккумулятор – он закипит. В худшем – АКБ еще закоротит, а вся проводка сгорит.

Поэтому нельзя пренебрегать регулятором напряжения, при обнаружении поломок следует сразу же их устранять.

Как понять, что регулятор неисправен

Если у вас появились подозрения, что случилась поломка реле зарядки ВАЗ-2107, необходимо проверить напряжение на аккумуляторной батарее.

В том случае, если оно меньше 13 В или больше 14, можно судить о наличии таких причин поломок:

1. Внутренняя неисправность регулятора.
2. Неисправность генератора.
3. Нет контакта (или он плохой) в соединениях между генератором и АКБ.

Чтобы удостовериться в исправности регулятора, необходимо отсоединить его от всей электросети автомобиля. В том случае, если у вас установлен наружный, просто снимите с него две клеммы и ключом на «8» выкрутите крепеж к кузову. Чтобы внутреннее реле демонтировать, потребуется выкрутить два болта, которыми крепится корпус к задней крышке генератора.

Обязательно обесточьте бортовую сеть автомобиля – снимите с АКБ минусовую клемму. В противном случае возможно образование короткого замыкания. При этом некоторые участки электропроводки могут выгореть.

Причины поломки регулятора

Всего можно выделить три причины поломок реле зарядки ВАЗ-2107:

1. Контакт между выводами держателя щеток и проводкой очень плохой.
2. Произошел пробой кристалла полупроводника.
3. Наличие обрыва в цепи питания.

Эти все поломки характерны для устройств современного типа, в основе которых лежит полупроводник. Что касается механических, то в них могут выйти из строя катушки электромагнитов, обгореть контактные группы, и т. д.

Проверка работоспособности прибора

Для проведения диагностики вам потребуется вольтметр (можно использовать даже простую лампу накаливания), а также источник постоянного напряжения с регулировкой 12…20 В.

Для проведения диагностики нужно выполнить такие манипуляции:

1. К выводу «Ш» (или корпусу регулятора напряжения) нужно подключить отрицательный вывод источника питания.
2. К выводу, обозначенному буквой «В», подключаете плюс от источника питания.
3. К щеткам подсоединяете вольтметр или лампу накаливания.

В том случае, если реле зарядки исправно, то при напряжении 12…14 В контрольная лампа будет светиться. При увеличении/уменьшении напряжения лампа должна потухнуть. Если этого не произошло, можно судить о поломке регулятора напряжения.

Обратите внимание на то, что щетки должны выступать из корпуса как минимум на 5 мм. Если они сильно изношены, то произведите их замену.

Плохая зарядка на ваз 2107 карбюратор

Аккумуляторный контакт

Для того чтобы пользование вашей «семеркой» приносило пользу и удовольствие, а не огорчения, нужно иметь на ней хорошо заряженную аккумуляторную батарею (АКБ). Аккумулятор на протяжении эксплуатации автомобиля постоянно должен подзаряжаться, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение. Как и всякая система в автомобиле, система заряда АКБ иногда дает сбой и тогда пропадает зарядка. Поэтому часто в ходе эксплуатации задают вопрос, почему нет зарядки аккумулятора. Владельцам авто в этом случае будет полезно узнать, почему генератор не дает зарядку или отчего на ВАЗ 2107 нет зарядки.

Немного теории

В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В бортовой сети автомобиля. Для правильной работы автомобиля и его систем это напряжение поддерживается самим аккумулятором до того, как ротор генератора не начнет вращаться с частотой 800-900 об./мин. Тогда он производит электроэнергию, достаточную для нормальной работы автомобиля и зарядки АКБ. При разных режимах работы двигателя, когда частота оборотов коленчатого вала двигателя изменяется, меняется и частота оборотов ротора генератора, что приводит к повышению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле-регулятор напряжения (РР), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения.

Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.

Реле зажигания

Когда включается зажигание, замок включает и реле зажигания. При этом +12 В проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда аккумулятора и датчика зарядки. После они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливаются на ВАЗ 2107 с 1988 г. Далее +12 В попадают на клемму встроенного РР и через щетку и контактное кольцо на обмотку возбуждения — производится стартовое возбуждение генератора. При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12 В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет. При этом генератор ВАЗ 2107 вырабатывает напряжение больше 12 В, которое заряжает АКБ.

Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью электромагнитных реле, включенных в сеть. Рассмотрим способы устранения неисправностей заряда аккумуляторной батареи как для инжекторного, так и для карбюраторного двигателя.

Как определить отсутствие заряда АКБ

Проверка заряда АКБ

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

1. контрольная лампа 12 В;
2. мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
3. отвертка с плоским жалом;
4. фигурная отвертка с крестовидным жалом;
5. пассатижи;
6. нож;
7. наждачная шкурка.

Устранение неисправностей

• Датчик (бортовой вольтметр) показывает наличие заряда, не горит лампочка аккумулятора, а аккумулятор сел, не идет зарядка и проверка мультиметром показывает напряжение при работающем двигателе на клеммах АКБ только 12 В.

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

• Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

• Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

• При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

• Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Реле зарядки ВАЗ 2106: проверка и основные неисправности

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Содержание статьи

• Реле зарядки на ВАЗ: назначение и признаки неисправности
• Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей
• Как проверить реле-регулятор генератора своими руками
• Подведем итоги

Реле зарядки на ВАЗ: назначение и признаки неисправности

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

При этом важно, чтобы напряжение оставалось постоянным, независимо от скорости вращения генератора, которая меняется. Для этого отдельно используется реле-регулятор напряжения генератора или реле зарядки 2106. Данное устройство отвечает за постоянное напряжение в бортовой сети на отметке в 12В.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае  многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

• Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую  если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

1. аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора).
2. аккумулятор кипит, что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т. д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой  регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

• Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Также в регуляторе использована группа вольфрамовых контактов, есть регулировочная пластинка, а еще присутствует магнитный шунт. Параллельно использован набор резисторов, причем соединение их отличается с учетом того, какое напряжение требуется. Резисторы выдают максимальное сопротивление 75 Ом. Все компоненты находятся в текстолитовом корпусе, наружу выведены контакты для подключения.

Идем далее. При запуске ДВС вращается коленвал, от которого также  приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя.  Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания.  Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор  вполне возможно в условиях обычного гаража.  Для этого необходимо  иметь обычный мультиметр со шкалой  до 35 вольт, набор ключей и отверток.

• Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Если же напряжение отклоняется от нормы, это говорит о проблемах с реле-регулятором. С учетом того, что это устройство не ремонтируется, нужна его замена. Замена предполагает снятие (нужно открутить пару болтов) и установку нового регулятора.

• Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и  лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка  не горит изначально, причем  как в первом, так и во втором случае, тогда реле нужно менять.

• Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства. Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса). Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Внешний регулятор снимается легко (достаточно открутить рожковым ключом два болта на 10, фиксирующие реле), после чего отсоединяются провода. Сборка осуществляется в обратном порядке. С внутренним регулятором немного сложнее, так как нужно сначала открутить три гайки на 12. Сам внутренний регулятор находится на передней крышке генератора, закреплен двумя болтами. Болты выкручивают отверткой.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие. Далее ставится новый регулятор и выполняется обратная сборка.

Рекомендуем также прочитать статью о том, почему горит значок аккумулятора на панели приборов. Из этой статьи вы узнаете об основных причинах, по которым загорается аккумулятор на приборной панели, а также как обнаружить и устранить неисправность.

• Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у. Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода,  делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем,  при замене внутреннего регулятора генератора ВАЗ 2106  нужно быть предельно аккуратным,  не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Подведем итоги

Как видно, реле генератора ВАЗ или любого другого автомобиля является важным и ответственным устройством.  При этом любые сбои в его работе приведут к тому, что АКБ автомобиля не будет заряжаться должным образом. При этом как низкий, так и высокий заряд аккумулятора быстро выведет батарею из строя.

Рекомендуем также прочитать статью о том, что делать, если в аккумуляторе замерз электролит. Из этой статьи вы узнаете, по каким причинам замерзает электролит в АКБ, а также что делать, если замерз аккумулятор автомобиля.

Если рассмотренные выше признаки поломки регулятора генератора проявились в большей или меньшей степени, необходимо  проверить регулятор, применяя один из рассмотренных выше методов.  Напоследок отметим, что регулятор напряжения генератора заменить на ВАЗ не сложно, однако необходимо отдельно учитывать некоторые нюансы.

Реле зарядки ваз 2107 где карбюратор

В любом автомобиле, в том числе и ВАЗ 2107, без электрического тока не обойтись. Каждый узел, питающийся от батареи, имеет разную потребляемую мощность и силу тока. Но, при таких перепадах напряжения, двигатель не мог работать стабильно и слаженно, поэтому, чтобы выровнять силу тока по максимуму, применяют регулятор напряжения.

Назначение

Регулятор напряжения на автомобиле ВАЗ 2107 находится в моторном отсеке, на правом крыле, рядом с ближним и дальним светом. Его назначение стабилизировать энергию, под максимально допустимую для всех электроприборов .

Если генератор работает без этого устройства, то в электрической цепи ток будет колебаться в пределах от 10 до 30 вольт. Учитывая, что все устройства рассчитаны на 12 — 15 Вольт, можно сделать только один вывод: без регулятора все устройства практически моментально сгорят. Кроме того, расплавится проводка, и может произойти короткое замыкание или, что еще хуже, возгорание автомобиля.

Во избежание таких неприятных последствий на все автомобили ВАЗ, в том числе и на модель 2107, устанавливается реле, отвечающее за отсутствие скачков напряжения.

Конструкция и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехступенчатый. Контактное реле регулятора можно упустить, так как оно давно не используется на автомобилях ВАЗ.

На сегодняшний день наиболее популярным является регулятор напряжения электронного типа. В его конструкцию входит обмотка, состоящая из 1300 витков провода. Во время работы он намагничивает металлический сердечник.

Заводской показатель сопротивления, в этом реле, 17 Ом. Если при проверке специальным прибором уровень сопротивления ниже или выше, это означает, что внутри реле произошло короткое замыкание.

Основным компонентом устройства, отвечающего за стабилизацию напряжения, являются резисторы. В процессе работы в них происходит переключение. Их устройство сконструировано таким образом, чтобы выдерживать перепады напряжения до 80 Ом.

Исключением является трехуровневый регулятор. Устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтобы закрепить и подключить это устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в корпусе генератора. Провода, идущие от устройства, необходимо просунуть в это отверстие и соединить таким образом, чтобы трехуровневый регулятор и блок управления им, расположенный на массе кузова, получали питание от одного источника.

У многих может возникнуть следующий вопрос: «почему это устройство называется «трехуровневым»?» Ответ прост: при его работе есть три стандартных режима работы: минимальный (13,72 В), средний (14,26 В) и максимальный (14,75 В).

Трехуровневый тип отличается от электронного своим назначением. На ВАЗ 2107 есть такая проблема как: в морозы аккумулятор не держит заряд, а генератор его не заряжает. Итак, чтобы устранить эту проблему, используется регулятор такого типа.

Итог

Поскольку классика ВАЗ уже достаточно устарела, проблем с проводкой и перепадов напряжения не избежать. Так что, чтобы потом избежать серьезных последствий, используйте регуляторы напряжения.

Причем для нормальной работы двигателя, как в мороз, так и в жару, рекомендуется устанавливать сразу два варианта устройства: трехступенчатое и электронное. Тогда у вашего автомобиля не будет проблем с пропавшей искрой или сгоревшими деталями.

Винты на клеммах аккумулятора должны быть затянуты как можно сильнее.

Но перед этим считаю необходимым рассказать о мерах предосторожности и некоторых правилах, которые необходимо соблюдать при проверке генератора, чтобы не повредить его.

При включении зажигания контрольная лампа не горит, приборы управления не работают.

Напряжение упадет до уровня 13,3 — 13,8 В. Если да, то у вас исправный аккумулятор и рабочий генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак суть проблемы: приехав сегодня домой, решил проверить как работает гена с устройством Black&Decker BDSBC10A.

При работе генератора слышен повышенный шум. При включенном зажигании, если лампочка горит, то щетки и обмотка возбуждения скорее всего в норме (ну возможно виток в роторе или коротит, но тогда светит ярче). Именно поэтому следует хоть немного знать, как можно проверить диоды в генераторе с помощью обычного тестера.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6….

При повреждении этой системы аккумулятор не будет заряжаться, или если стабилизатор не отключится, аккумулятор может закипеть и выйти из строя.

Для этого необходимо обязательно снять весь диодный мост с генератора, вытащить его и положить на стол.

Как только напряжение на входе «В» падает ниже нижнего предела регулирования напряжения РН (скажем — 13,5 вольта), регулятор начинает подавать ток на обмотку возбуждения генератора. Значение напряжения не должно изменяться более чем на 0,5В.

Если сопротивление вообще не показывает, то в обмотке имеется обрыв. Необходимо осмотреть и поправить контакты, а также проверить, хорошо ли корпус регулятора соединен с массой через крепежные винты. Это связано с тем, что аккумуляторная батарея разрядилась до нуля и требует времени для перезарядки.

Аккумуляторы содержат токсичные и высококоррозионные кислоты. Кроме того, аккумулятор нельзя отключать от сети при работающем двигателе и отключенных Потребителях. Ладно, если заряд от генератора сядет, а ты просто посадишь аккумулятор и заглохнешь на трассе. В некоторых автомобилях необходимо тщательно следить за затяжкой проводов на выводах амперметра, по которым проходит электрическая цепь.

Вообще может выбить таблетку на генераторе. Не рекомендуется. Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора к аккумулятору. Любое другое поведение этого индикатора сигнализирует о наличии неисправностей. Так что, вопреки расхожему мнению, свечение лампочки «нет зарядки» свидетельствует скорее об исправности реле-регулятора и проблемах с диодным мостом или статором. Для пайки используйте припой ПОС-40. После пропитки статора ГФ-95 лаку необходимо дать стечь лаку в течение получаса и просушить статор в течение 10 часов в сушильном шкафу.

Часто бывает, что где-то короткое замыкание или плохие контакты, но это уже материал для отдельной статьи. Он должен быть не менее 4,5 мм.

Реле регулятор напряжения ВАЗ-2107 необходимо для стабильной работы всех потребителей электроэнергии. Правильнее называть его регулятором без добавления «реле», так как современные автомобили оснащены электронными устройствами на основе полупроводников. И электромагнитного реле в конструкции нет. Но именно на примере механического регулятора следует рассматривать работу и принцип работы устройства.

Для чего нужен регулятор?

На автомобилях применяются генераторные установки, которые вырабатывают переменное трехфазное напряжение. После этого происходят следующие преобразования:

1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
2. Каждая фаза выпрямляется и напряжение преобразуется в постоянное однополярное.
3. Вся переменная составляющая отсекается с помощью электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Значение напряжения зависит от скорости, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если регулятор не используется).

Поэтому нужно стабилизировать напряжение. Метод, применяемый в бытовых приборах, — установка простого стабилитрона не подходит. Мощность генератора очень высокая, ток свыше 50 А. Если такой стабилитрон удастся найти в природе, то по размерам он не будет уступать автомобильному двигателю. Стоимость изготовления такого устройства очень высока. Фото реле регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В обмотке статора может вырабатываться электричество только в том случае, если она подвергается воздействию постоянного магнитного поля.

Для создания магнитного поля нужно подать напряжение на обмотку ротора. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. И у него максимальный потребляемый ток не более 2,6 А. Стабилизировать его гораздо проще.

Аппараты электромеханические

Не используются несколько десятков лет, так как имеют существенные недостатки:

1. Малый ресурс.
2. Необходимость частого обслуживания.
3. Массивная конструкция.

Основные компоненты устройства:

1. Электромагнитное реле.
2. Термокомпенсирующее сопротивление.
3. Дроссель.
4. Дополнительные резисторы — 2 шт.

Якорь крепится хомутом к реле-регулятору напряжения ВАЗ-2107 (карбюратор в системе впрыска), комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

1. Как только включается зажигание, подается ток от аккумулятора на сердечник воздушной заслонки.
2. Ток также проходит через нормально замкнутые контакты и подается на клемму «Ш» регулятора.
3. Цель — обмотка возбуждения. Питание на него подается при включении зажигания.
4. Напряжение подается через контакт «I» на сопротивление обмотки термокомпенсации и регулятора, другой конец которого соединен с массой.
5. Пока сила намагничивания сердечника незначительна, контакты К1 замкнуты, по обмотке возбуждения ротора протекает ток. Его значение составляет около 2,6 Ампер.
6. В этом случае ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, зажим, лампочку в приборной панели, реле контроля зарядки.

При запуске двигателя

При запуске двигателя происходят следующие процессы:

1. Намагниченность сердечника.
2. Усилие пружины преодолевается, и группа контактов К1 размыкается.
3. Включена первая ступень регулирования.
4. Электрический ток подается на дроссель и добавочные сопротивления (R вн = 5,5 Ом).
5. Ток в обмотке ротора постепенно увеличивается, а напряжение уменьшается.
6. Контактная группа К1 замкнута.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения то подается, то нет. При очень быстром вращении ротора в цепь его обмотки включается небольшое сопротивление — в результате напряжение поднимается максимум до 14,6 вольт. Значение тока в обмотке увеличивается до такой величины, что притягивается вторая группа контактов К2. В этом случае включается вторая ступень регулирования напряжения.

Особенности конструкции полупроводников

Все вышеперечисленные процессы могут быть применены к электронным контроллерам на основе полупроводников. Но функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактно-транзисторный , которые представляют собой симбиоз механического и электронного регулятора. Надежность устройств такого типа пока оставляет желать лучшего, так как в конструкции присутствуют механические элементы.
2. Полностью бесконтактный — выполнен на современной электронной базе. Позволяет более эффективно регулировать напряжение в бортовой сети.

Некоторые автомобилисты не знают, где находится реле регулятора напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном блоке со щетками. На старых модификациях автомобилей они устанавливались в моторном отсеке, соединялись с щеточным механизмом проводами.

Самое неприятное, что может случиться с автомобилем – это поломка в пути. Такая ситуация может заставить понервничать даже опытных автолюбителей, Вы спокойно едете домой после тяжелого рабочего дня и на полпути вдруг двигатель автомобиля глохнет. Рука тут же тянется к замку зажигания, поворачиваешь ключ, но вместо звука работающего стартера слышишь гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает подобные «сигналы», то, скорее всего, виновником непредвиденной ситуации является недостаточный заряд аккумулятора.

Работа системы зарядки в штатном режиме

При запуске двигателя аккумулятор разряжается, и для восстановления затраченной энергии в автомобиле установлен генератор. При нормальной работе генератора и регулятора напряжения, в бортовую сеть автомобиля подается постоянное напряжение, которое колеблется в пределах от 13,6 до 14,2 В. Ниже приведена принципиальная схема блока питания «классика»:

Данная схема работает следующим образом:

При отключении твердая рука водителя поворачивает ключ зажигания, напряжение от аккумулятора поступает на катушку реле зажигания поз. 14. Из-за возникновения электромагнитного поля контакты реле замыкаются и напряжение через предохранитель поз. 10.

При работающем и заряженном аккумуляторе напряжение равно 12 вольт. Если с предохранителем все в норме, напряжение поступает в бортовую сеть автомобиля и далее делится между потребителями. Но нас интересует только схема генератора и индикаторная лампа зарядки аккумулятора, поэтому опишем эти схемы подробно.

Итак, напряжение попало на лампочку индикатора заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Далее напряжение поступает на клемму Ш5 и проходя через монтажный блок поз. 10 идет на клемму Ш10 (верхний разъем на рисунке). С разъема Ш10 напряжение поступает на клемму «61», расположенную непосредственно на генераторе. С клеммы «61» напряжение поступает к двум потребителям:
1 — регулятор напряжения
2- сам генератор

После подачи питания на обмотку возбуждения генератор запускается. В зависимости от частоты вращения коленчатого вала будет изменяться фазное напряжение, поступающее на диодный блок.

При достижении напряжения 12 Вольт (на выходе диодного блока) напряжение на контактах контрольной лампы выравнивается и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 вольт, которым заряжается аккумулятор.

Симптомы, сопровождающие отсутствие нормального заряда аккумуляторной батареи

Первым признаком неисправности системы подзарядки аккумуляторной батареи является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленчатого вала не менее 800 об/мин). Вторым индикатором, по работе которого можно судить о исправности системы, является стрелка вольтметра.

Если стрелка вольтметра при работающем двигателе ниже зеленого диапазона, то берем тестер и проводим ручную диагностику. К сожалению в отечественных автомобилях семейства ВАЗ «классика», как правило проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому во избежание непредвиденных поломок рекомендуем самостоятельно проверить работоспособность генератора с помощью тестера.

Кстати, проверка работы с генератором с помощью обычного тестера — самый надежный способ проверить работоспособность генератора и цепи зарядки аккумулятора.

Итак, берем в руки мультиметр (тестер) и открываем капот нашей машины. Наша цель измерить напряжение на клеммах аккумулятора при работающем двигателе, при нормальной работе оно должно быть в пределах 13,5…14,2 Вольта.

Еще раз, во избежание повреждения электронных компонентов автомобиля, НЕ ОТСОЕДИНЯЙТЕ клеммы от аккумулятора при работающем двигателе.
Если в процессе диагностики вы обнаружили проблемы с подзарядкой аккумулятора, то переходите к следующему разделу нашей статьи.

Устранение неисправности

Самая распространенная проблема, которая может привести к неполному заряду аккумулятора, это банальное окисление клемм или места соединения троса с массой автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контакта. Если напряжение все же не «вернулось» продолжаем поиск.

Этап второй . Тем же тестером измеряем напряжение на выводе «30» (плюсовой щуп на клемму, минусовой на кузов автомобиля) если измеренное напряжение сильно отличается от значений на клеммах аккумулятора, то проблема кроется либо в окислении самой «30» клеммы, либо в обрыве проводки, соединяющей генератор и аккумулятор.

Третий этап. Часто можно встретить ситуацию, когда лампочка «зарядка» не горит, напряжение на клеммах аккумулятора в норме, стрелка вольтметра на своем месте, но аккумулятор очень быстро разряжается. Причина такой поломки кроется в ослабленном ремне генератора. Поэтому проверяем натяжение ремня генератора; при приложении усилия 10 кгс ремень не должен прогибаться более чем на 17мм.

Этап четвертый . После многолетней службы щетки генератора изнашиваются практически до нуля, поэтому если описанные выше советы вам не помогли, проверяем длину щеток, если их длина меньше 5 см, меняем щеточный узел.

Этап пятый . .. Проверка диодов, с помощью тестера проверяем целостность полупроводниковых диодов.

Шестая ступень … Проверка обмоток генератора.

Не заряжается аккумулятор на ваз 2107. Почему нет зарядки аккумулятора? Короткое замыкание на роторе

В случаях отсутствия заряда аккумулятора ВАЗ 2107 однозначно назвать причину нельзя, так как на это влияет множество факторов.

Аккумуляторная батарея в автомобиле используется для запуска двигателя, накопления напряжения и питания потребителей электроэнергии, когда двигатель не работает. Для обеспечения заряда аккумулятора и питания всего электрооборудования при работающем двигателе используется автомобильный генератор, срок службы которого напрямую зависит от срока службы аккумулятора.

Однако не только от генератора зависит, заряжен аккумулятор ВАЗ 2107 или нет, есть и другие факторы, влияющие на степень его зарядки.

На автомобиле схема зарядки аккумулятора следующая. Одна из клемм аккумулятора (минусовая) подключается к металлической части корпуса, это так называемая «масса». Вторая положительная клемма подключается к бортовой сети автомобиля. На большинстве автомобилей плюс постоянно подключен к клемме стартера и клемме генератора (клемма 30). Далее с клеммы 30 генератора подается питание на блок предохранителей и с блока на замок зажигания. Затем от замка питание снова поступает в блок предохранителей и через предохранитель № 10 поступает на лампу контроля заряда и вольтметр, а затем снова через разъем блока предохранителей питание поступает на вывод генератора № 61.

Как видно из описания схемы, на пути тока от аккумулятора к генератору может возникнуть множество неисправностей, но зная схему блока питания, всегда можно отследить неисправный элемент, из-за которого ВАЗ Аккумулятор 2207 не заряжен.

Первое, что нужно проверить в первую очередь, при отсутствии заряда на аккумуляторе ВАЗ 2107, это состояние предохранителя, защищающего цепь зарядки. Во-вторых, это визуальная проверка целостности ремня привода генератора и его натяжения, а также состояния проводов и надежности их крепления как к аккумулятору, так и к клеммам генератора. Попутно, когда нет зарядки аккумулятора, нужно проверить надежность соединения массы от аккумулятора к кузову на предмет окисления соединения. Иногда достаточно отдать гайку, крепящую минусовой провод к корпусу, затем энергично пошевелить провод и снова затянуть соединение.

До сих пор были рассмотрены соединительные элементы в цепи зарядки аккумулятора, но самым важным всегда является сам генератор, где и кроется большинство неисправностей при отсутствии заряда аккумулятора ВАЗ 2107.

Для контроля заряда аккумуляторной батареи генератор оборудован реле — регулятором, отвечающим за нижний и верхний пределы заряда аккумуляторной батареи, ограничивающим или повышающим бортовое напряжение. Очень часто именно в нем кроется причина недозаряда или перезаряда аккумулятора или его полного отсутствия. Реле-регулятор ремонту не подлежит и подлежит замене, если напряжение сети не соответствует норме — 13,7 — 14,5 В. Реле-регулятор объединен в единый блок со щетками, состояние которых также может влиять на заряд аккумулятора . При отсутствии зарядки аккумулятора причиной могут быть изношенные до предела щетки, либо их заклинивание, либо зависание в щеткодержателе. Эти неисправности легко проверить визуально, для чего щеточный узел снимают с генератора и состояние, а подвижность щеток проверяют давлением руки.

На отсутствие заряда аккумулятора также может влиять исправность диодного моста, при выходе из строя которого может либо отсутствовать напряжение, либо аккумулятор может быть недозаряжен или перезаряжен.

Генератор также может иметь неисправности в обмотках статора или ротора, межвитковое замыкание обмоток, обрыв цепи или короткое замыкание.

Читайте также другие отзывы

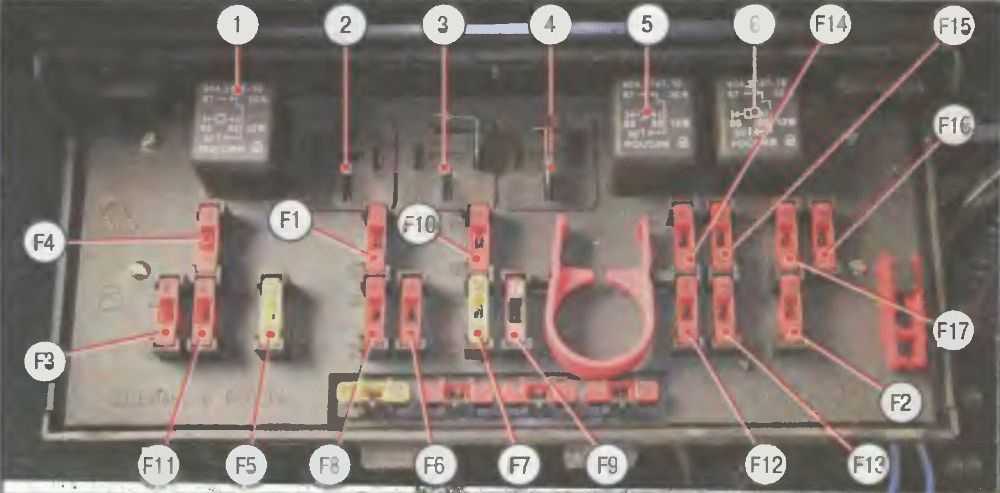

В первую очередь необходимо проверить целостность предохранителей №9и 10, а также их надежное крепление в блоке предохранителей.

Кроме того, если предохранители работают нормально (предохранитель не перегорел), возможно, предохранитель неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель все же неисправен. Из-за длительного срока службы перетираются верхушки предохранителей на входе в их гнезда. Это можно определить визуально. Для этого предохранитель вынимают из гнезд и осматривают верхнюю и нижнюю части предохранителя, являющиеся продолжением плавкой вставки. Визуально обтрепанный край предохранителя будет сразу виден в виде кружка, как след от гнезда, куда он вставлен. Эти предохранители заменяются и снова проверяется зарядка.

Если после замены предохранителей зарядка АКБ на ВАЗ 2106 по-прежнему не идет, то следует продолжить поиск неисправности.

Далее необходимо проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение правильное, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора просто начинает проскальзывать, что также будет способствовать неполной зарядке аккумулятора, либо зарядки не будет вовсе. Проверить это можно, визуально взглянув на внутреннюю часть шкива. Если он блестит, то ремень проскальзывает и это он полировал внутреннюю часть шкива.

Такой шкив подлежит замене вместе с приводным ремнем.

Следующая причина, по которой аккумулятор может не заряжаться, это плохой контакт на клеммах аккумулятора, либо их окисление. Ненадежный контакт подтягивают, а окислившиеся клеммы необходимо обработать раствором соды и воды. Сода нейтрализует оксид, после чего клемму необходимо промыть водой и хорошо протереть. Чтобы убедиться, что остатки оксида удалены с помощью мелкой наждачной бумаги. Затем клемму необходимо смазать, например, смазкой Литол 24. Аналогичную операцию необходимо проделать с самими клеммами. Вам не нужно шлифовать или скоблить клеммы ножом. Они очень податливы, так как отлиты из свинца и три-четыре таких процедуры значительно уменьшат их диаметр, из-за чего не получится хорошо затянуть клеммы, а значит, не будет надежного контакта между ними. Доверьте этот вопрос соде и она отлично очистит клеммы от окиси.

На предмет окисления стоит проверить места контакта клемм на генераторе, которые также необходимо очистить от окиси.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке … Они могут иметь предельный износ или застревать в гнездах щеткодержателя.

Генератор не нужно снимать с автомобиля для проверки щеток, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Движение щеток проверяют нажатием. Щетки должны легко входить в свои лунки и легко возвращаться. В противном случае щетки снимаются, а колодцы прочищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода заземления и пошевелить провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволоку удаляют, а наконечник зачищают.

Возможные неисправности генератора ВАЗ 2106

У самого генератора могут быть следующие неисправности:

• Повреждение диодного моста (в народе — «подкова»)
• Неисправность обмотки статора — межвитковое замыкание, короткое замыкание на корпус или внутренний обрыв цепи
• Неисправность в обмотке возбуждения ротора, симптомы аналогичны обмотке статора. Кроме того, может быть большой износ контактных колец, что нарушает их надежный контакт со щетками.

Если при проверке выхода генератора нормальное напряжение 13,5-14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода, идущего от генератора к аккумулятору.

На отсутствие зарядки также может влиять неисправность реле — регулятора, а также его плохой контакт с «массой».

Читайте также, другие отзывы

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает работу зажигания и многих потребителей, таких как фары, отопитель, приборная панель и др. Потребители питаются от аккумулятора, который нужно постоянно заряжать. Но что делать, когда не работает инжекторная зарядка на ВАЗ 2107. Рассмотрим основные причины этого явления.

Плохой контакт на клеммах аккумуляторной батареи

Основная и наиболее частая причина — плохой электрический контакт. Как правило, это происходит при слабой затяжке клемм. При малой площади контакта клеммы начинают искрить и окисляться, уменьшая количество проходящего тока в единицу времени. В конце концов, ток полностью перестает течь. Но проблема может вообще не дать двигателю завестись.

В первую очередь нужно проверить состояние клемм. Если они окислились, их необходимо очистить и обработать смазкой. Второй момент – правильная затяжка, которую нужно проводить до отказа. Кроме того, нужно проверить контактные соединения с корпусом и на самом генераторе. В большинстве случаев проблема уходит.

Нет зарядки аккумулятора

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема это сам аккумулятор. Дело в том, что его работа не вечна, и у него есть определенный срок годности. При правильной эксплуатации может прослужить до 10 лет. Его работоспособность определяется его способностью брать на себя ответственность. Для этого нужно подключить его к выпрямителю и измерить время, необходимое для его полной зарядки. Обычный аккумулятор заряжается не менее 20 часов, а установленный на автомобиле аккумулятор при проезде более 60 километров.

Если зарядка происходит очень быстро или после зарядки напряжение не превышает предела 12-13 Вольт, то такой аккумулятор считается неисправным.

Генератор на Ваз-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего это сопровождается появлением индикатора на приборной панели. Похоже на красный аккумулятор. Отсутствие зарядки может быть по нескольким причинам:

1. Неисправность генератора
2. Порван ремень генератора
3. Неисправно реле регулятора напряжения
4. Изношены щетки генератора

Раньше работу генератора проверяли одним простым способом — просто снимали клемму при работающем двигателе. Если он продолжал работать, то генератор считался нормальным. Если машина глохнет, то зарядки нет. В настоящее время этого делать нельзя, так как ЭБУ (электронный блок управления) может выйти из строя.

Для проверки генератора используется простой метод. Необходимо подключить вольтметр к аккумулятору при работающем двигателе и измерить напряжение при включенной печке и ближнем свете фар. Если 12 и меньше, то зарядка недостаточная. Попросите напарника добавить газа, если ситуация не изменилась, значит генератор неисправен. Если напряжение увеличивается, то неисправно реле-регулятор.

В случае неисправности генератора можно снять диодный мост и проверить его. Для этого каждый диод осматривают на наличие внешних повреждений, а его контакты прозванивают. Если он звонит в обе стороны, он считается неисправным. Его можно заменить отдельно или заменить весь мост.

Реле регулятора напряжения

Реле регулятора напряжения представляет собой отдельный блок, который ранее был установлен на лонжероне. Он отвечает за ограничение напряжения, если оно превышает 14 вольт. Дело в том, что скорость вращения генератора может быть разной, но при этом напряжение должно оставаться от 13,5 до 14,5 Вольт. Это то, для чего он предназначен. Теперь он устанавливается прямо на щетки. Если реле неисправно, то напряжение будет низким, но начнет подниматься до номинального значения по мере роста скорости. Таким образом определяется его неисправность.

Износ щеток генератора

Если заряд то появляется, то пропадает, значит износились щетки генератора. Поэтому их нужно менять вместе с реле регулятором. Исправные щетки должны изнашиваться равномерно. В случае, когда один короче другого, они считаются изношенными.

В автомобиле два источника энергии. Аккумуляторная батарея и генератор. Причем генератор является основным, так как способен заряжать аккумулятор во время движения. В самых крайних, безвыходных случаях можно использовать питание от батареи. По разным оценкам, в самом оптимистичном случае аккумулятор может проехать около 100 км по ровной дороге. При этом фары не должны быть включены, печка должна быть выключена, и, желательно, температура окружающего воздуха должна быть низкой, а обороты должны быть постоянными, чтобы не включался вентилятор радиатора. И батарея будет полностью заряжена. Только в этом случае вся энергия будет уходить в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда аккумулятора, причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюратор) стоит генератор (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это трехфазный синхронный двигатель.

Причины отсутствия зарядки аккумулятора могут быть общими, независимо от того, карбюраторный у вас или инжекторный. Рассмотрим причины, когда виноват генератор, то есть на его выводах нет напряжения. Это может произойти из-за того, что сгорели мосты выпрямителя (диод), обмотка и многие другие причины.

Восьмигенератор 5142.3771 устанавливается на ВАЗ 2107 (инжектор). Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдает больший ток, не 55 А, а примерно 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и имеет большую удельную мощность. На рисунке изображен генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде чем утверждать, что в генераторе ВАЗ 2107 пропала зарядка, проверьте:

• Если у генератора есть входное напряжение, то это еще не доказывает, что поврежден именно он и нет выходного тока. Ведь диоды подают ток на обмотку возбуждения генератора. При этом загорится лампочка заряда аккумулятора на приборной панели.
• Также стоит измерить напряжение в сети тестером. Если оно ниже 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может интенсивно греться.
• Необходимо проверить ремень генератора, точнее его натяжение. Если он слабо натянут, то вместо вращения ротора генератора ремень сам скользит по нему, так как контакта нет.
• Вышло из строя реле зарядки генератора. Об этом нужно говорить отдельно.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе со щеточным механизмом, и его задача стабилизировать выходное напряжение. Несколько лет назад были реле, которые впрессовывались в печатную плату, располагались под приборной панелью, были неразборными. Реле обозначено стрелкой на рисунке. В обиходе из-за характерной формы его называют «таблеткой».

Сейчас, с развитием микроэлектроники, печатную плату с успехом заменяет полупроводниковое реле. Размеры меньше, проблем с установкой нет.

Как проверить исправность реле зарядки?

Для этого:

• открыть капот;
• запустить двигатель;
• С помощью вольтметра измеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение выше 14,8 В или ниже 13,2 В, колеблется за этими пределами — неисправно реле зарядки.

Какие причины могут повредить реле зарядки?

Всего два, не считая грубых поломок корпуса генератора:

• «Плановый» износ щеток, представляющих собой графитированные электроды. При этом контакт постепенно нарушается и полностью исчезает. В результате на обмотку возбуждения генератора не поступает ток, и он не работает;
• Произошло короткое замыкание в самой электроцепи, при этом выходной ток на генератор и аккумулятор есть, но выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и какой бы формы и цвета ни была «таблетка», к ней из корпуса генератора выходит желтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер эффекта нет, нужно искать причину в генераторе, об этом поговорим в следующий раз. При этом помните, что если вы снимаете генератор, то либо у вас приличные познания в электротехнике, либо вам есть кому его отдать. Третьего не дают, особенно если у вас инжектор.

В заключение расскажу еще о нескольких причинах отсутствия зарядки или имитации, а так же дам совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется сбрасывать клемму аккумулятора на различные «проверки» при работающем двигателе, и специально подпускать для этой цели к капоту посторонних людей. Это очень вредно для электронных «мозгов».
2. Желательно любителям «прикурить», уметь сказать твердое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборной панели разъемы не припаяны к плате, а приклепаны. Поэтому в некоторых автомобилях на морозе, пока салон холодный, нет контакта с лампой зарядки. Он горит, имитируя отсутствие тока от генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Очередная причина для любителей ехать на мойку на морозе. Когда вода попадает в реле и щеточный узел и там замерзает, зарядки нет. Выход – прогреть любым мощным феном.

Автомобили оснащены генераторами. В зависимости от модели и электрооборудования, установленного на автомобиле, могут быть установлены генераторы Delco Remy CS различной мощности CS-121 и CS-130. Цифры обозначают внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения. Электрические характеристики статора Delta, выпрямительного блока и ротора с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Используются стандартные шкив и рабочее колесо, однако контрольные отверстия отсутствуют.

Реле

Автомобильное реле представляет собой переключатель, служащий для замыкания и размыкания участков электрических цепей при определенных входных электрических и неэлектрических значениях. Это переключение токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция, потребляет больший ток.

Электрическое релейное устройство:

электромагнит — провод, намотанный на катушку с сердечником из магнитного материала;

якорь

– специальная пластина, управляющая контактами;

Выключатель

(переключение, открытие, закрытие).

При прохождении электрического тока по обмотке электромагнита возникает электрическое поле, прижимающее якорь к сердечнику, с помощью толкателя сдвигает его, переключая контакты. На автомобилях Жигули 2106 применяются два основных типа реле автоматического регулятора напряжения.

Реле-регулятор бесконтактный электрический типа 121. 3702. Довольно новый агрегат, используемый сегодня водителями, не требующий никаких настроек и дополнительной регулировки.

Магнитоэлектрический регулятор с индексом ПП-380 — устройство старого образца, в настоящее время его производство приостановлено, в составе ВАЗ 2106 не производится.

Взаимозаменяемость реле позволяет при переходе с одного типа на другой не изменять электрическую схему зарядки автомата.

Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Автомобиль следует завести, при этом частота вращения коленчатого вала должна быть 2500-3000 об/мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Утерян, причины

Зарядка на ВАЗ 2106 пропадает по таким причинам

1. Износ щеток генератора

2. Выход из строя диодного моста генератора

3. Неисправное реле зарядки

4. Проблемы с генератором.

Не дает генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке. Они могут иметь предельный износ или застревать в гнездах щеткодержателя.

Генератор переменного тока не нужно снимать с автомобиля для проверки щеток, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Движение щеток проверяют нажатием. Щетки должны легко входить в свои лунки и легко возвращаться. В противном случае щетки снимаются, а колодцы прочищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода заземления и пошевелить провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволоку удаляют, а наконечник зачищают.

Соединение

Работы по замене реле лампы зарядки ВАЗ 2106 проводить в следующей последовательности:

Откручиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Маркером или фломастером маркируем проводку питания для контроля правильности обратного подключения обновленного изделия. При неправильном подключении реле к сети электроснабжения автомобиля оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Разъединяем проводную цепь, меняем реле на исправное изделие и проводим обратную установку.

При проверке реле зарядной лампы категорически запрещается производить короткое замыкание между выходными элементами схемы, т. к. это приведет к неисправности выпрямительного блока. Перед проверкой реле регулятора зарядки необходимо убедиться в оптимальности натяжения ремня генератора. Не подключайте к электрической цепи обмотки возбуждения генератора другие источники энергии, т. к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 выполняется на автомобиле с полностью заряженным аккумулятором:

Завести машину и сделать обороты коленвала 2500-3000 об/мин.

Отключите все ненужные потребители электроэнергии, за исключением, конечно, самого зажигания.

Измерьте напряжение на клеммах аккумуляторной батареи с помощью вольтметра. Оно должно быть равно 14,2В плюс минус десятые доли.

При любых значительных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления реле и снимите регулятор со шпилек.

Пометьте провода маркером, чтобы не перепутать их местами при дальнейшей сборке, а это важно, так как если перепутать провода местами, регулятор перестанет работать и, как следствие, напряжение на выходе генератора повысится.

Отсоединив провода, замените регулятор на новый и установите в порядке, обратном снятию.

Что делать, если генератор не заряжается? Почему аккумулятор автомобиля не заряжается от генератора и как с этим бороться? Пропала зарядка на карбюраторе ваз 2107 причины

В автомобиле два источника энергии. Аккумуляторная батарея и генератор. Причем генератор является основным, так как способен заряжать аккумулятор во время движения. В самых крайних, безвыходных случаях можно использовать энергию аккумулятора. По разным оценкам, в самом оптимистичном случае на аккумуляторе по ровной дороге можно проехать около 100 км. При этом фары не должны быть включены, печка должна быть выключена, и, желательно, температура окружающего воздуха должна быть низкой, а обороты должны быть постоянными, чтобы не включался вентилятор радиатора. И батарея будет полностью заряжена. Только в этом случае вся энергия будет уходить в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда аккумулятора, причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюраторный) стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это трехфазный синхронный двигатель.

Причины отсутствия зарядки аккумулятора могут быть общими, независимо от того, карбюраторный у вас или инжекторный. Рассмотрим причины, когда виноват генератор, то есть на его выводах нет напряжения. Это может произойти из-за того, что сгорели мосты выпрямителя (диод), обмотка и многие другие причины.

Восьмигенератор 5142.3771 устанавливается на ВАЗ 2107 (инжектор). Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдает больший ток, не 55 А, а примерно 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и имеет большую удельную мощность. На рисунке изображен генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде чем утверждать, что в генераторе ВАЗ 2107 пропала зарядка, проверьте:

• Если у генератора есть входное напряжение, то это еще не доказывает, что поврежден именно он и нет выходного тока. Ведь диоды подают ток на обмотку возбуждения генератора. При этом на приборной панели будет гореть лампочка заряда аккумулятора.
• Также стоит измерить напряжение в сети тестером. Если оно ниже 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может интенсивно греться.
• Необходимо проверить ремень генератора, точнее его натяжение. Если он слабо натянут, то вместо вращения ротора генератора ремень сам скользит по нему, так как контакта нет.
• Вышло из строя реле зарядки генератора. Об этом нужно говорить отдельно.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе со щеточным механизмом, и его задача стабилизировать выходное напряжение. Несколько лет назад были реле, которые впечатывались в печатную плату, находились под приборной панелью, были неразборными. Реле обозначено стрелкой на рисунке. В обиходе из-за характерной формы его называют «таблеткой».

Сейчас, с развитием микроэлектроники, печатную плату с успехом заменяет полупроводниковое реле. Размеры меньше, проблем с установкой нет.

Как проверить исправность реле зарядки?

Для этого:

• открыть капот;
• запустить двигатель;
• С помощью вольтметра измеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение выше 14,8 В или ниже 13,2 В, колеблется за этими пределами — неисправно реле зарядки.

Какие причины могут повредить реле зарядки?

Всего два, не считая грубых поломок корпуса генератора:

• «Плановый» износ щеток, представляющих собой графитированные электроды. При этом контакт постепенно нарушается и полностью исчезает. В результате на обмотку возбуждения генератора не поступает ток, и он не работает;
• Произошло короткое замыкание в самой электроцепи, при этом выходной ток на генератор и аккумулятор есть, но выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и какой бы формы и цвета не была «таблетка», к ней из корпуса генератора выходит желтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер эффекта нет, нужно искать причину в генераторе, об этом поговорим в следующий раз. При этом помните, что если вы снимаете генератор, то либо у вас приличные познания в электротехнике, либо вам есть кому его отдать. Третьего не дают, особенно если у вас инжектор.

В заключение расскажу еще о нескольких причинах отсутствия зарядки или имитации, а так же дам совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется сбрасывать клемму аккумулятора на различные «проверки» при работающем двигателе, и специально подпускать для этой цели к капоту посторонних людей. Это очень вредно для электронных «мозгов».
2. Желательно любителям «прикурить», уметь сказать твердое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборной панели разъемы не припаяны к плате, а приклепаны. Поэтому в некоторых автомобилях на морозе, пока салон холодный, нет контакта с лампой зарядки. Он горит, имитируя отсутствие тока от генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Очередная причина для любителей ехать на мойку на морозе. Когда вода попадает в реле и щеточный узел и там замерзает, зарядки нет. Выход – прогреть любым мощным феном.

Добрый день, уважаемый читатель. В этой статье я максимально просто расскажу вам о принципе работы генератора ВАЗ 2109 — 2114 и о причинах, по которым не заряжается генератор. Чтобы все было понятно обычному человеку, не изучавшему электротехнику, я не буду углубляться в физику происходящего и использовать научные термины, а объясню все как говорится «на пальцах». Итак, начнем!

Принцип работы ВАЗ 2109- генератор 2114.

Для того, чтобы понять, почему на ВАЗ 2109 — 2114 генератор дает мало или вообще не дает зарядки, нужно понимать принцип его работы и знать, как он работает.

Генератор состоит из пяти основных частей, показанных на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щетками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от аккумулятора к диодному мосту (9) есть плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератор
2. напряжение диодного моста (9) служил на статор (6) Генератор и в статоре
появляется магнитное поле
3. при запуске автомобиля двигатель с помощью ременной передачи проворачивает ротор (5) генератор
4. в роторе (5) вращающийся в магнитном поле генератора (6) появляется ток
5. ток снимается с ротора щетками (10) и через реле — регулятор (10) поставляется к автомобильному аккумулятору.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 — 2114.

Чтобы найти причину, по которой генератор ВАЗ 2109 2114 не работает или дает плохую зарядку, необходимо проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: не приходит плюс от аккумулятора на диодный мост.

Причиной неисправности в таких случаях может быть сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы подключения, а если не поможет, то прозвонить провод.

Плохой контакт с минусовым проводом не считается, так как в таком случае двигатель вообще не заведется.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, прозвоните обмотку статора. Для этого выберите на мультиметре режим прозвонки и приложите щупы к первому и второму контактам статора, а затем к первому и третьему.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗ стоял тонкий клиновой ремень, а на инжекторных моделях — широкий ремень с жилками, но принцип работы не от этого не измениться. Зарядка может идти плохо из-за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Также ремень может начать свистеть при включении энергопотребителей типа фар, обогрева стекол, вентилятора печки и т.д. Если вы слышите свист ремня, постарайтесь как можно скорее его заменить. это одна из причин почему ВАЗ 2109Генератор -2114 дает плохую зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109-2114.

В якоре, как и в статоре, не должно быть разрывов. Прозвоните его, прикрепив щупы мультиметра к дорожкам щеток.

Если якорь не звенит, его следует заменить.

Пункт пятый: щетки с реле — регулятором.

Щетки генератора ВАЗ 2109-2114 со временем стираются на дорожках якоря. Если их длина менее 5 миллиметров, то они не способны плотно прижаться к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем сотрутся щетки. Для проверки вам понадобятся:

• Лампочка 12 вольт
• автомобильный аккумулятор
• две батарейки по 1,5 В
• несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже. При этом лампа должна гореть.

Теперь добавляем в схему две батарейки, как на картинке ниже. Свет должен быть выключен сейчас.

Если лампочка загорается в обоих случаях — реле — регулятор надо менять.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у вас остались вопросы — оставляйте их в комментариях!

Аккумуляторный контакт

Для того чтобы использование вашей «семерки» приносило пользу и удовольствие, а не огорчение, необходимо иметь на ней хорошо заряженный аккумулятор (аккумулятор). Аккумулятор необходимо постоянно подзаряжать в процессе эксплуатации автомобиля, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение. Как и любая система в автомобиле, система зарядки аккумулятора иногда дает сбой и тогда зарядка пропадает. Поэтому часто при эксплуатации задают вопрос, почему нет зарядки аккумулятора. В этом случае автовладельцам будет полезно узнать, почему генератор не дает зарядку или почему нет зарядки на ВАЗ 2107.

Немного теории

В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением 13,6-14,2 В бортовой сети автомобиля. Для исправной работы автомобиля и его систем это напряжение поддерживается самой аккумуляторной батареей до тех пор, пока ротор генератора не начнет вращаться с частотой 800-900 об/мин. Тогда он вырабатывает достаточно электроэнергии для нормальной работы автомобиля и зарядки аккумулятора. При различных режимах работы двигателя при изменении частоты вращения коленчатого вала двигателя изменяется и частота вращения ротора генератора, что приводит к увеличению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле регулятора напряжения (РН), которое при превышении напряжения в сети номинального снижает ток, поступающий на генератор обмотка возбуждения. Намагниченность полюсов ротора уменьшается, что приводит к уменьшению его выходного напряжения.

Причины того, что генератор не заряжает аккумулятор, связаны с элементами цепи возбуждения или цепи выходного напряжения от генератора к аккумулятору, в том числе частями генератора.

Реле зажигания

При включении зажигания замок также включает реле зажигания. При этом +12 В проходит через контакты реле и предохранитель № 10 монтажного блока, затем подается в бортовую сеть и на выход контрольной лампы заряда аккумулятора и датчика зарядки. Далее они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливались на ВАЗ 2107 с 1988. Далее +12 В поступает на клемму встроенного ПП и через щетку и токосъемное кольцо на обмотку возбуждения — производится пусковое возбуждение генератора. С увеличением оборотов двигателя, а с ним и ротора генератора, увеличивается фазное напряжение, а через блок дополнительных диодов повышается напряжение на обмотке возбуждения и на выходном диоде контрольной лампы зарядки аккумулятора. При достижении выходным фазным напряжением +12 В на обоих выводах аккумуляторной лампы происходит выравнивание напряжения, и в связи с отсутствием разности напряжений она гаснет. При этом генератор ВАЗ 2107 выдает напряжение более 12 В, которое заряжает аккумулятор.

Электрическая схема ваз 2107 инжектор отличается от схемы карбюраторной ваз 2107 только наличием части оборудования, управляющей системой питания, и не влияющей на заряд аккумулятора. Скорее наоборот — сбои в системе зарядки аккумулятора могут сказаться на работе ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью электромагнитных реле, подключенных к сети. Рассмотрим способы устранения неисправностей аккумуляторной батареи как для инжекторных, так и для карбюраторных двигателей.

Как определить отсутствие заряда аккумуляторной батареи

Проверка заряда аккумуляторной батареи

Проще всего определить отсутствие зарядки с помощью приборов автомобиля, то есть по контрольной лампе зарядки и датчику (вольтметру) на приборная доска. Стрелка датчика должна быть в зеленом секторе, а лампа аккумулятора при работающем двигателе не горит. В противном случае зарядки нет.

Но лучше всего проверить мультиметром напряжение на аккумуляторе. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а при отсутствии заряда будет иметь только свое напряжение 12 В (±0,6 В). Никогда не снимайте клеммы с аккумулятора для проверки во избежание повреждения ПП, ЭБУ и других электронных устройств на вашем автомобиле.

Для проведения диагностики и ремонта заряда аккумуляторной батареи необходимо использовать следующие инструменты:

• контрольная лампа 12 В;
Мультиметр
• с диапазоном измерения до 60 В переменного и постоянного напряжения;
• плоская отвертка;
фигурная отвертка
• с крестообразным лезвием;
• плоскогубцы;
• наждачная шкурка.

Поиск и устранение неисправностей

• Датчик (бортовой вольтметр) показывает наличие заряда, лампочка аккумулятора не горит, аккумулятор разряжен, зарядка не идет и проверка мультиметром показывает напряжение с двигателем работает на клеммах аккумулятора только 12 В.

Сначала необходимо очистить клеммы аккумулятора и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, измеряют напряжение на выходе генератора (клемма «30») относительно «земли» при работающем двигателе (частота вращения коленчатого вала 1000-1200 об/мин). Если напряжение заметно отличается, контакт клеммы «30» с проводом зачищают, сам провод от генератора к аккумулятору прозванивают. В крайнем случае этот провод меняют.

• Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах аккумулятора нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальний свет фар) стрелка датчика попадает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Необходимо измерить натяжение (при усилии на ремне 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень подтягивают или заменяют.

Причиной также может быть пробой одного из минусовых диодов, перегорание одного из плюсовых диодов выпрямителя или пробой одной из фазных обмоток статора. При неработающем двигателе проверяют минусовые диоды: клемму «+» аккумуляторной батареи отключают от сети автомобиля и подключают к ней контрольную лампу. Ножка лампы касается каждого из трех болтов блока выпрямителя генератора. Если лампа горит, отрицательный диод, подключенный к болту, пробит.

Для проверки плюсовых диодов подключается клемма «+» и отсоединяется от кузова клемма «-», к которой подключена контрольная лампа. Снова ножка лампы прикасается к каждому из трех болтов блока выпрямителя генератора. Сгоревшая лампа также означает пробой положительного диода. Если есть мультиметр, просто измерьте сопротивление диодов в той полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» к корпусу, для положительных диодов «+» к вывод «30» генератора, а «-«- к болтам. Полностью заменен диодный выпрямитель с пробитым диодом.

Обрыв одной из ветвей обмотки статора проверяют прозвонкой их мультиметром или «контролькой» с аккумулятором между двумя болтами выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся свидетельствует о ее обрыве, и генератор подлежит ремонту или замене.

Проверить щетки генератора

Другой причиной может быть износ щеток генератора. Щеточный узел снимается с ПП. При длине щеток менее 5 мм узел заменяют новым. Если щетки не изношены, осмотрите их на возможность перекоса и «заедания» в колодцах корпуса.

• Лампа зарядки не загорается при включении зажигания. Датчик заряда и другие устройства управления не работают. Генератор не давал заряд.

Причина данной неисправности — перегоревший предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если установлено) зажигания.

• При включении зажигания контрольная лампа не загорается. Датчик заряда и другие устройства контроля работают. Генератор не заряжается.

Провод отсоединен от штекера «61» генератора и замкнут на массу. Если лампа горит при включенном зажигании, неисправна обмотка возбуждения генератора или нет контакта в самой свече. Поверхности штырей зачищают, изгибы штекерных разъемов подтягивают и соединяют. Еще раз проверяют и, если лампа заряда снова не горит, зачищают штекеры Ш5-Ш10 монтажного блока и контакты в разъеме блока с панелью приборов. Если результата нет, то перегорела сама лампа. Для замены лампочки снимается панель приборов, вынимается патрон с обратной стороны панели, меняется лампа.

• Лампа аккумулятора загорается при включении зажигания. При работе двигателя на холостых лампочка зарядки горит тускло, зарядка пропала или ее нет вообще.

Причина может быть в плохом контакте штыря колодки подключения проводов с панелью приборов. Он расклепан и часто окисляется. Если припаять его к дорожке платы, то эта проблема устраняется. Также такие же симптомы дает плохой контакт в местах соединения по пути провода от щитка до штекера «61» генератора.

Для проверки обмотки возбуждения на обрыв щупами мультиметра касаются кольца ротора при снятом щеточном узле — рабочая обмотка оказывает малое сопротивление. При прикосновении одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на массу. Для проверки реле регулятора напряжения подключите «+» аккумулятора к верхнему контакту, а «-» к левому и измерьте напряжение на щетках. Оно должно быть 12 В. Если нет, реле необходимо заменить.

Предупреждение : sizeof (): параметр должен быть массивом или объектом, который реализует Countable в /var/www/u0694406/data/www/site/wp-content/plugins/cackle/channel.php в сети 23

В случаях отсутствия заряда аккумулятора ВАЗ 2107 однозначно назвать причину нельзя, так как на это влияет множество факторов.

Аккумуляторная батарея в автомобиле используется для запуска двигателя, накопления напряжения и питания потребителей электроэнергии, когда двигатель не работает. Для зарядки аккумулятора и питания всего электрооборудования при работающем двигателе используется автомобильный генератор, от исправности которого напрямую зависит срок службы аккумулятора.

Однако не только от генератора зависит, заряжен ли аккумулятор ВАЗ 2107 или нет, есть и другие факторы, влияющие на степень его зарядки.

На автомобиле схема зарядки аккумулятора следующая. Одна из клемм аккумулятора (минусовая) подключается к металлической части корпуса, это так называемая «масса». Вторая положительная клемма подключается к бортовой сети автомобиля. На большинстве автомобилей плюс постоянно подключен к клемме стартера и клемме генератора (клемма 30). Далее с вывода 30 генератора питание поступает на блок предохранителей и с блока на замок зажигания. Затем от замка питание снова поступает в блок предохранителей и через предохранитель №10 поступает на контроль заряда ламп и вольтметр, а затем снова через разъем блока предохранителей питание поступает на вывод №61 генератора .

Как видно из описания схемы, на пути тока от аккумулятора к генератору может возникнуть множество неисправностей, но зная схему блока питания, всегда можно отследить неисправный элемент, из-за которого ВАЗ Аккумулятор 2207 не заряжен.

Первое, что нужно проверить в первую очередь, при отсутствии заряда на аккумуляторе ВАЗ 2107, это состояние предохранителя, защищающего цепь зарядки. Во-вторых, это визуальная проверка целостности ремня привода генератора и его натяжения, а также состояния проводов и надежности от крепления как к аккумулятору, так и к клеммам генератора. Попутно, когда нет зарядки аккумулятора, нужно проверить надежность соединения массы от аккумулятора к кузову на предмет окисления соединения. Иногда достаточно отвернуть гайку, крепящую минусовой провод к корпусу, затем энергично пошевелить провод и снова затянуть соединение.

До сих пор были рассмотрены соединительные элементы в цепи зарядки аккумулятора, но самым важным всегда является сам генератор, где и кроется большинство неисправностей при незаряженном аккумуляторе ВАЗ 2107.

Для контроля заряда аккумуляторной батареи генератор оборудован реле — регулятором, отвечающим за нижний и верхний пределы заряда аккумуляторной батареи, ограничивающим или повышающим бортовое напряжение. Очень часто именно в нем кроется причина недозаряда или перезаряда аккумулятора или его полного отсутствия. Реле-регулятор ремонту не подлежит и подлежит замене, если напряжение сети не соответствует норме — 13,7 — 14,5 В. Реле-регулятор объединен в единый блок со щетками, от состояния которых также может зависеть заряд аккумулятора. зависеть. При отсутствии зарядки аккумулятора причиной могут быть изношенные до предела щетки, либо их заклинивание, либо зависание в щеткодержателе. Эти неисправности легко проверить визуально, для чего щеточный узел снимают с генератора и состояние, а подвижность щеток проверяют давлением руки.

На отсутствие заряда аккумулятора также может влиять исправность диодного моста, при выходе из строя которого может либо отсутствовать напряжение, либо аккумулятор может быть недозаряжен или перезаряжен.

Генератор также может иметь неисправности в обмотках статора или ротора, межвитковое замыкание обмоток, обрыв цепи или короткое замыкание.

Читайте также другие отзывы

Если генератор перестал заряжаться, ничего хорошего в этом нет. Необходимо немедленно приступить к поиску причины такой неисправности. В противном случае все ваше электрооборудование будет обесточено, а аккумулятор скоро полностью разрядится.

Если генератор работает исправно, то аккумуляторная батарея не будет нуждаться в подзарядке специальными устройствами многие месяцы, а иногда и годы. Аккумулятор будет стабильно держать не менее 60% заряда. Таким образом, аккумуляторы постоянно пополняют запас заряда за счет работы генератора.

Что есть на ВАЗ 2110

На автомобили ВАЗ 2110 предусмотрена установка двух типов генераторов, в зависимости от устанавливаемого двигателя.

1. Для карбюраторных моделей генератор с номером 9402. 3701 установлен.
2. Если двигатель инжекторный, то каталожный номер используемого генератора будет 3202-3771. Имеет поликлиновой ремень.

Вне зависимости от типа установленного двигателя и генератора соответственно неисправности на приборах одинаковы, поэтому порядок проверки и ремонта в обоих случаях идентичен.

Неисправности

Существуют две основные причины неправильной зарядки генератора.

Причина	Особенности модели
Перегрузка устройства	Это бывает для любителей устанавливать многочисленное дополнительное оборудование, которое питается от генератора, то есть требует электричества. Это могут быть динамики, электронасосы, видеоустройства и т. д. Штатный генератор не рассчитан на такие нагрузки, поэтому теряет КПД
Несоответствие между аккумулятором и генератором	Для обеспечения работы дополнительно установленного на автомобиле электрооборудования многие решаются на установку более мощного аккумулятора со штатным генератором. Несоответствие мощности приводит к тому, что генератор переменного тока больше не обеспечивает достаточную зарядку более мощной батареи. Так что у него просто не хватает ресурсов для этого.

Какой заряд дает генератор

Многих интересует вопрос сколько должен выдавать генератор для нормальной работы.

Здесь параметры напрямую зависят от текущего состояния автомобиля.

• Если двигатель холодный, только заводится, то напряжение в норме будет 14,1-14,4 Вольта;
• Если проверять напряжение после длительных поездок по пробкам, то генератор выдаст меньше, примерно 13,9-14,1В.

Устранение неполадок

Отсутствие зарядки может быть вызвано широким спектром причин, о которых мы сегодня и поговорим.

Эти причины включают:

• Слабые контакты;
• Обрывы обмотки;
• Короткое замыкание на корпус ротора;
• Поворотные затворы;
• Механические поломки;
• Замыкание плюсовой клеммы на корпусе;
• Короткое замыкание в фазной обмотке;
• Замыкание статора на корпус.

Рассмотрим эти ситуации подробнее, чтобы определить истинную причину поломки конкретно в вашем случае.

Начните с отключения всего дополнительного оборудования в вашем автомобиле, не предусмотренного штатным оборудованием — видеорегистратора, навигатора, аудиосистемы и т.д. системы отключены. Если возврата нет вообще, это хорошо. Но это случается редко. Почти всегда у десятков может быть недостаточный контакт, какое-то короткое замыкание, из-за чего есть отдача, но небольшая. Гораздо хуже, если отдача внушительная и приводит к разрядке аккумулятора за ночь, проведенную на стоянке или в гараже.

Если все в норме, сильных утечек тока нет или они незначительны, а аккумулятор сохранил свой заряд, то можно вернуть все устройства на места, которые были дополнительно установлены.

Перепроверьте отдачу. Если при этом приборы показывают активную течь, то причина кроется не в аккумуляторе, она не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.

Если отдачи при этом не наблюдается, то нужно внимательно осмотреть генератор.

Существует множество источников неисправностей, которые могут привести к отказу генератора. К ним относятся:

• Недостаточный контакт между кольцами ротора и щетками;
• Обрыв цепи в обмотке возбуждения;
• На катушке обмотки возбуждения произошло межвитковое короткое замыкание. В этом случае генератор будет гудеть и сильно нагреваться;
• Обмотка возбуждения замыкается на корпус ротора;
• Статор замыкается на корпус;
• Обрыв в фазной обмотке статора;
• Пробились диоды в блоке выпрямителя, то есть диодный мост;
• Закороченный плюс на корпусе;
• Появились механические неисправности.

Решение проблем

1. Слабый контакт. Ослабление контакта может возникнуть из-за загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, или щетки заклинило. Такие явления приводят к увеличению сопротивления возбуждения и иногда способны разорвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, смоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин и колец. Кольца окисляются, поэтому отшлифуйте их наждачной бумагой по стеклу.

1. Обмотка повреждена. Если это произойдет, зарядка батареи будет потеряна. Положите руку на батарею, чтобы определить проблему. Если будет перерыв, устройство начнет прогреваться. Если хотите более точной проверки, то отсоедините конец обмотки возбуждения от щетки и подключите к нему провод аккумулятора и клемму Ш с помощью вольтметра или лампочки. При обрыве лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них мешает работе генератора. Внутренние катушки подлежат замене, а внутренние пропаяны.

1. Закрытие между витками. Межвитковое замыкание может происходить в любой катушке обмотки возбуждения. При возникновении такой ситуации обмотка начнет нагреваться, ток возбуждения возрастет. Для проверки обязательно измерьте значения сопротивления каждой катушки. Для этого пригодится вольтметр.

1. Короткое замыкание на корпус ротора. Такой пробой приводит к тому, что вся обмотка возбуждения замыкается. Генератор перестает работать. Наиболее распространено короткое замыкание, когда концы обмотки вытягиваются к кольцам ротора. Для проверки используйте лампочку на 220 В. Один провод следует подключить к любому контакту кольца, а другой к сердечнику или валу ротора. Если произойдет короткое замыкание, то загорится свет. Эксплуатация автомобиля с таким генератором невозможна. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подходит только для того, чтобы добраться до СТО и провести полноценный ремонт.

1. Короткое замыкание на фазной обмотке. Такого рода проблема возникает из-за того, что изоляция между витками катушки статора разрушается. Если это произойдет, то генератор начнет сильно греться, аккумулятор не получит достаточного заряда, так как это происходит при высоких оборотах коленвала.
2. Замыкание статора на корпус. Как и в случае с другими перечисленными вариантами замыкания, в этой ситуации генератор начинает перегреваться, гудеть, его мощность значительно падает. Для проверки вам понадобится лампочка на 220В. Один провод соединяется с сердечником, а другой с клеммой обмотки. Любой. Если есть короткое замыкание, ваш свет включится. Чтобы устранить проблему, просто замените неисправную катушку.
3. Положительная клемма замыкается на корпус. Такая неисправность неприятна тем, что она не просто перегревает ваш генератор. Также из-за этого короткого замыкания происходит пробой диодов выпрямительного блока. Оттуда проблема переходит на аккумулятор, который может просто закоротить. Не редко короткое замыкание приводило к полному выходу из строя аккумулятора. Хотя чаще всего просто полностью разряжается.
4. Механические проблемы. Если учесть все возможные механические проблемы генератора, то растяжение ремня будет на первом месте по частоте. Это самая распространенная поломка в случае с ВАЗ 2110. Если такое произойдет, то шкив начнет серьезно перегреваться, аккумулятор будет недостаточно заряжен. Не лишней мерой будет проверить качество всех контактов, наличие разорванных соединений и других возможных механических проблем.

При обнаружении неполадок с генератором следует немедленно приступить к принятию мер по устранению поломки. Если у вас нет опыта, обращайтесь только в авторизованные сервисные центры.

Генератор — сердце электрической системы вашего автомобиля. Подобно основному человеческому органу, он обеспечивает питание всех устройств и приспособлений. Поэтому относиться к нему следует очень бережно и в случае возникновения неисправностей не затягивать с ремонтом.

причин. Почему генератор не заряжает аккумулятор? Почему аккумулятор автомобиля не заряжается от генератора и как с этим бороться? Как работает зарядка на ВАЗ 2107

Автомобили оснащены генераторами. В зависимости от модели и электрооборудования, установленного на автомобиле, могут быть установлены генераторы переменного тока Delco Remy CS различной мощности CS-121 и CS-130. Цифры обозначают внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения. Электрические характеристики статора Delta, выпрямительного блока и ротора с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Используются стандартные шкив и рабочее колесо, однако контрольные отверстия отсутствуют.

Реле

Автомобильное реле представляет собой переключатель, служащий для замыкания и размыкания участков электрических цепей при определенных входных электрических и неэлектрических значениях. Это переключение токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция, потребляет больший ток.

Электрическое релейное устройство:

электромагнит — провод, намотанный на катушку с сердечником из магнитного материала;

якорь

– специальная пластина, управляющая контактами;

Выключатель

(переключение, открытие, закрытие).

При прохождении электрического тока по обмотке электромагнита возникает электрическое поле, прижимающее якорь к сердечнику, с помощью толкателя сдвигает его, переключая контакты. На автомобилях Жигули 2106 применяются два основных типа реле автоматического регулятора напряжения.

Реле-регулятор бесконтактный электрический типа 121.3702. Достаточно новый блок, используемый сегодня водителями, не требует никаких настроек и дополнительной регулировки.

Магнитоэлектрический регулятор с индексом ПП-380 — устройство старого образца, в настоящее время его производство приостановлено, в составе ВАЗ 2106 не производится.

Взаимозаменяемость реле позволяет при переходе с одного типа на другой не производить ревизию электрической цепи зарядки автомата.

Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Заведите автомобиль, при этом частота вращения коленчатого вала должна быть 2500-3000 об/мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Утерян, причины

Зарядка на ВАЗ 2106 пропадает по таким причинам

1. Износ щеток генератора

2. Выход из строя диодного моста генератора

3. Неисправное реле зарядки

4. Проблемы с генератором.

Не дает генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке. Они могут иметь предельный износ или застревать в гнездах щеткодержателя.

Генератор переменного тока не нужно снимать с автомобиля для проверки щеток, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяют, либо меняют весь узел. Движение щеток проверяют нажатием. Щетки должны легко входить в свои лунки и легко возвращаться. В противном случае щетки снимаются, а колодцы прочищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода с землей и подвигать провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволоку удаляют, а наконечник зачищают.

Соединение

Работы по замене реле лампы зарядки ВАЗ 2106 проводить в следующей последовательности:

Откручиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Маркером или фломастером маркируем проводку питания для контроля правильности обратного подключения обновленного изделия. При неправильном подключении реле к сети электроснабжения автомобиля оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Разъединяем проводную цепь, меняем реле на рабочее изделие и проводим обратную установку.

При проверке реле зарядной лампы категорически запрещается производить короткое замыкание между выходными элементами схемы, т. к. это приведет к неисправности выпрямительного блока. Перед проверкой реле регулятора зарядки убедитесь, что натяжение ремня генератора оптимальное. Не подключайте к электрической цепи обмотки возбуждения генератора другие источники энергии, т. к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 выполняется на автомобиле с полностью заряженным аккумулятором:

Завести машину и сделать обороты коленвала 2500-3000 об/мин.

Отключите все лишние потребители электроэнергии, кроме конечно самого зажигания.

Измерьте напряжение на клеммах аккумуляторной батареи с помощью вольтметра. Оно должно быть равно 14,2В плюс минус десятые доли.

При любых значительных отклонениях напряжения от нормы регулятор подлежит замене. Для этого:

Отверните две гайки крепления реле и снимите регулятор со шпилек.

Пометьте провода маркером, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если перепутать провода местами, регулятор перестанет работать и, как следствие, напряжение на генераторе выпуск увеличится.

Отсоединив провода, замените регулятор на новый и установите в порядке, обратном снятию.

Современный автомобиль имеет большое количество электрооборудования различного назначения с питанием от бортовой сети. При работающем двигателе в автомобиле ВАЗ 2107 напряжение подается от генератора переменного тока, представляющего собой синхронную динамо-машину. Привод агрегата осуществляется клиновым ремнем от шкива двигателя. В процессе эксплуатации естественный износ устройства, в результате которого не были установлены параметры

На автомобиле ВАЗ 2107 установлен генератор одного из двух исполнений: модели 372.3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

1. Выпрямительный блок установлен снаружи на задней крышке и защищен пластиковым корпусом.
2. Охлаждающая крыльчатка устройства размещена внутри, что делает его более эффективным.
3. Диаметр контактных колец был уменьшен, чтобы уменьшить износ щеточного узла.

Эта конструкция обеспечивает уменьшение окружности и не увеличивает производство деталей.

Внешние проявления неисправностей агрегата

Диагностика неисправностей электрооборудования автомобиля ВАЗ 2107 для водителя с соответствующим опытом не представляет особой сложности. Генератор обеспечивает напряжение, необходимое для зарядки аккумулятора и стабильной работы других устройств. Его номинальное значение составляет 14 В, что можно измерить мультиметром на клеммах.

Если генератор автомобиля ВАЗ 2107 выдает напряжение менее 11,5 В, необходимо проверить степень натяжения приводного ремня, он может проскальзывать. Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. Если посторонний шум сохраняется, необходимо заменить изношенный клиновой ремень и проверить состояние подшипников ротора.

Демонтаж генератора

Для тщательной проверки устройства необходимо снять его с автомобиля ВАЗ 2107 и разобрать. Электрогенератор демонтировали со строгим соблюдением рекомендаций. Руководства по ремонту от производителя. Перед выполнением работ важно отключить аккумулятор во избежание коротких замыканий при соприкосновении контактных частей провода с корпусом.

Генератор, предназначенный для зарядки аккумулятора и питания устройств, снимается в следующем порядке:

1. Машина устанавливается над смотровой ямой или на подъемнике; с него демонтируется защита и брызговик слева.
2. От генератора отсоединяются провода и откручивается гайка, фиксирующая ее положение на фигурной планке натяжителя.
3. Ремень снят со шкивов.
4. Откручиваем болт крепления устройства на кронштейне и вытаскиваем его из отверстия.

После этого осторожно извлеките генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая осторожность. Узел очищают от грязи ветошью и щеткой и осматривают снаружи на наличие внешних повреждений. Это не гарантирует обнаружения неисправностей, но качание вала ротора из стороны в сторону выявляет люфт в подшипниках и, соответственно, их износ.

Проверка деталей генератора

Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и блока выпрямителя.
2. Ключом на «8» разбираем шпильки стягивающие корпус и снимаем заднюю крышку. Генератор разделен на несколько частей.
3. Производим дефекацию подшипника и щеточного узла. Если остаточная длина контактных устройств не превышает 5 мм, их необходимо заменить.
4. Повреждение уплотнительных колец подшипника указывает на износ, и данное изделие демонтируется с заменой новым.
5. Снимаем шкив с ротора, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затяжке внимательно следите за состоянием детали.
6. После этого вынимаем вал из подшипника и проверяем.

Управление электрической частью генераторного устройства автомобиля ВАЗ 2107, обеспечивающее зарядку аккумулятора и питание приборов. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов в обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.

Данный блок проверяется по специальной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных замеров и при отсутствии отклонений приступаем к работе с выпрямительными диодными блоками. На ВАЗ 2107 генератор снабжен схемой из шести полупроводниковых приборов, обеспечивающих линейность выходной характеристики. Если при проверках выявлено значительное количество неисправностей, их устранение не имеет смысла, дешевле приобрести новый.

Аккумуляторная батарея является единственным источником напряжения при запуске двигателя. Как нетрудно догадаться, при его неработоспособности запустить двигатель будет проблематично. В этой статье мы объясним, почему автомобильный генератор не заряжает аккумулятор и что делать в таких случаях.

[Скрыть]

Отсутствие процесса зарядки

О том, что генератор не заряжает аккумулятор, может сигнализировать диодный индикатор, расположенный на панели приборов. Обычно этот значок изображается в виде самой батареи, и при нормальной работе электрической части на работающем двигателе он обычно не загорается. Увидеть этот индикатор на приборной панели можно после того, как вы повернете ключ в замке в положение I. В этот момент все устройства диагностируются, поэтому появление индикатора в этот момент — вполне нормальная ситуация. Если индикатор продолжает гореть во время движения, это может свидетельствовать о том, что генератор не заряжает аккумулятор.

Соответственно, водителю нужно решить такую ​​проблему как можно быстрее, ведь в противном случае она может привести к более серьезным последствиям, чем просто появившийся индикатор на приборке. Иногда генераторная установка не заряжает аккумулятор из-за неработоспособности последнего. Тем более, что решить такую ​​неисправность как-то иначе, чем заменой аккумулятора, не получится. Но иногда это может быть из-за неправильной работы и генератора.

Причины и способы устранения

Если у вас есть возможность одолжить для проверки чужой аккумулятор, то вы можете попробовать поставить его на автомобиль вместо своего. Разумеется, эта батарея должна быть полностью исправна. Собственно, таким образом можно узнать, в чем причина проблемы – в аккумуляторе или в генераторе. Ниже мы рассмотрим причины такой неисправности.

Внутреннее состояние аккумулятора

Обычно причиной того, что генератор не может зарядить аккумулятор, является сульфатация пластин последнего. В этом случае поверхность пластин может частично или полностью покрыться солями, препятствующими зарядке аккумулятора. В том случае, если степень покрытия пластин мала, то, в принципе, всегда можно попытаться восстановить работоспособность аккумулятора. Однако если процесс разрушения уже необратим, потребуется замена устройства.

Что касается восстановления конструкции батареи от сульфатации, то этот процесс может занять не один день, а результат и качество восстановления гарантировать нельзя. Это означает, что со временем вам все равно может понадобиться новая батарея. Процедура реанимации, как правило, начинается, когда на аккумуляторе отсутствуют признаки вздутия, механических повреждений, трещин и т.п. То есть корпус устройства должен быть целым.

Но следует учитывать, что внешнее состояние не всегда является гарантией того, что результат вас устроит. Внутри конструкции находятся банки, у которых пластины могут отламываться, что в конечном итоге приводит к короткому замыканию. Если да, то других вариантов, кроме покупки новой батареи, нет.

Клеммы

Иногда индикатор может загораться во время движения автомобиля. В этот момент не стоит паниковать, так как причина может быть вполне банальной. При наезде на кочку или в яму контакт может просто слететь с аккумулятора, особенно если клемма была плохо прикручена. Если да, то нужно просто вернуть его на место и затянуть посильнее.

Проблемы с клеммами могут проявиться, если они окислятся, в месте соединения с клеммой. Чтобы решить эту проблему, окисление просто необходимо очистить. Для этого вам понадобится мелкозернистая наждачная бумага. В процессе нужно быть максимально осторожным, ведь можно случайно отрезать свинцовую часть грифа, а это недопустимо. Если стереть больше слоя, чем нужно, клемма будет плохо держаться и начнет проседать на каждой кочке (автор видео — Гараж Авраменко).

Ремень генератора

Какой заряд должен давать генератор и по каким причинам происходит перезаряд или невозможность зарядить аккумулятор? Довольно часто проблема кроется в ремешке узла – при слабом натяжении ремень начнет проскальзывать на валу, в данный момент узел не сможет подать напряжение в систему. Аккумулятор переключается, и заряженный аккумулятор превращается из потребителя энергии в источник потребления, который постепенно разряжается.

Диагностику степени натяжения ремня можно проводить при выключенном двигателе. Если двигатель внутреннего сгорания отключен, при необходимости можно попробовать его подтянуть. Но следует учитывать, что проскальзывание может быть вызвано не только плохим натяжением, но и износом профиля. Эту проблему можно решить только заменой ремешка.

Влажный или мокрый вал может привести к невозможности передачи вращения — ремешок будет скользить по поверхности без усилий. Чтобы батарея правильно заряжалась, шкив должен быть сухим, поэтому достаточно будет только его просушить. Определить проскальзывание достаточно сложно, в таком случае ремешок может порваться.

Причиной проблемы может быть окисление проводов на генераторном блоке в местах соединения. Если вы заметили белый налет, то, как было сказано выше, его можно удалить наждачной бумагой. Визуально проверьте на наличие обрывов проводов или обгоревших контактов. Если провод перегорел, об этом может свидетельствовать характерный запах (автор видео ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Мониторинг остальной части системы зарядки

Чтобы определить, почему генератор перезаряжает или не заряжает аккумулятор в принципе, может потребоваться мультиметр. С помощью тестера можно измерить напряжение на аккумуляторах в двух режимах. При выключенном двигателе параметр заряда должен быть в пределах 12,5-12,7 вольт, при работающем двигателе — 13,5-14 вольт. Если эти показатели меньше при включенном ДВС, это может свидетельствовать о проблемах в работе диодного моста или щеточного узла. Кстати, щетки могут стираться, поэтому их нужно периодически менять.

Если причиной перезаряда или отсутствия заряда является реле, то это можно устранить заменой или перепайкой диодов. В случае перепайки диодов необходимо подобрать наиболее близкие по техническим характеристикам приборы. В противном случае они могут перегреться.

Проверка генератора

Причина, по которой батарея не заряжается, может заключаться в том, что генератор не работает. Если автомобиль имеет большой пробег, это может привести к износу ротора или износу вращающихся элементов. В результате это может привести к смещению деталей внутри конструкции и отсутствию вращения. Если заклинил генератор, то его нужно будет заменить; в этом случае ремонт результатов не даст. Кроме того, причиной может быть обрыв цепи внутри механизма. Выявить такую ​​неисправность можно только с помощью электрика.

В общем, большинство проблем, связанных с отсутствием заряда, можно решить своими силами. Для этого достаточно лишь правильно следить за работой агрегата и уделять время диагностике аккумулятора и генератора при появлении соответствующего индикатора на приборке.

Недавно возникла такая ситуация: при движении внезапно загорелась и тут же погасла контрольная лампа аккумулятора, стрелка вольтметра перестала показывать зарядку. Порывшись в интернете, решил самостоятельно найти причину поломки.

Сначала немного теории: при работающем двигателе происходит зарядка севшего аккумулятора постоянным напряжением 13,6-14,2 В от бортовой сети автомобиля через генератор. В связи с различной частотой вращения коленчатого вала для поддержания заданного напряжения в цепь возбуждения генератора включен регулятор напряжения (ПП, «таблетка», «шоколадка») для поддержания заданного напряжения, который при превышении напряжения в сети номинального , уменьшает ток, протекающий по обмотке возбуждения генератора. Намагниченность полюсов ротора уменьшается, что приводит к уменьшению его выходного напряжения. Поэтому причины, по которым генератор не заряжает аккумулятор, связаны с элементами «цепи возбуждения» или цепи выходного напряжения «генератор-аккумулятор», в том числе и с самим генератором.
При включении зажигания замок (14) также включает реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходит через контакты реле и предохранитель №10 монтажного блока, затем подается в бортовую сеть и на выход контрольной лампы заряда аккумуляторной батареи (11) и датчика зарядки в панели приборов (12). После этого они проходят через диод (на схеме не указан), монтажный блок (10) (штекер Ш5-Ш10), подаются на штекер «61» генератора и идут на встроенную клемму РР ( 7) и через щетку и контактное кольцо к обмотке возбуждения (8) — осуществляется пусковое возбуждение генератора (4). С увеличением оборотов двигателя, а с ним и ротора генератора, увеличивается фазное напряжение, а через блок дополнительных диодов (3) увеличивается напряжение на обмотке возбуждения и на выходном диоде контрольной лампы зарядки аккумулятора. При достижении выходным фазным напряжением +12В на обоих выводах лампы аккумуляторной батареи происходит выравнивание напряжения, и в связи с отсутствием разности напряжений она гаснет (как при запуске автомобиля). При этом генератор выдает напряжение более 12В, которое через вывод «30» заряжает аккумулятор.

Так как причиной отсутствия заряда является погасшая контрольная лампа, первым делом решил проверить работоспособность «цепи возбуждения» генератора.

В любом случае сначала осматриваем клеммы аккумулятора и целостность проводов идущих от него к генератору,к монтажному блоку и на «Масса» … Но, так как вольтметр у нас работает (Схема 1) и показывает уровень заряда аккумулятора, то делаем вывод, что цепь от аккумулятора до замка зажигания через реле зажигания, предохранитель и вывод на штекере Ш4 чтобы вольтметр работал.

1. Теперь для определения работоспособности контрольной лампы и контактов в щитке приборов нам необходимо определить проходит ли ток через щиток на генератор . .. Для этого: включить зажигания и возьмите индикаторную отвертку (контрольную лампу) на 12В или небольшой провод подключив один конец к снятой микросхеме с входа «61» Генератор , а другой конец закорачиванием на «Масса» или минус «-» Клемма аккумулятора .

При замыкании обычным проводом на «Масса» должна загореться лампа в щитке, а при проверке отверткой-индикатором — либо лампа в отвертке, либо лампа в щитке, в зависимости от того, какая из них имеет меньшее сопротивление. В любом случае мы видим, что цепь не разорвана и ток возбуждения поступает на клемму «61» Генератор .

Таким образом, делаем вывод, что лампочка и вся «цепь возбуждения» генератора исправны, а проблема в цепи «генератор-аккумулятор».

2. Не снимая генератора, можно узнать подает ли регулятор напряжения ток на щеточный узел … Для этого берем индикаторную отвертку или мультиметр в «режиме прозвонки» и плюс « +» цепляем щуп к клемме «61» генератор, и минус «-» с по «Масса» .

Если лампа не горит, то внутри щеточного узла с регулятором или обмотки ротора имеется обрыв, ток на обмотку ротора не поступает — генератор не «возбуждает».

У нас лампочка не загорелась, поэтому для полной диагностики снимите генератор с автомобиля, хотя в некоторых случаях это и не нужно — главное иметь доступ к задней крышке генератора.
Ключом на 10 открутить винты с правой стороны брызговика двигателя и отогнуть его в сторону.

Затем берем ключ на 13 и откручиваем нижний болт крепления генератора, а также снимаем клеммы с выхода «тридцатка» … Откручиваем болт регулировки натяжения ремня сверху, и снимаем ремень со шкива генератора. Вынимаем генератор из посадочного места через отверстие внизу.

Заносим генератор в теплое место, вооружаемся мультиметром или индикаторной отверткой (лампой) с аккумулятором и снимаем заднюю крышку генератора (схема 3).

3. Еще раз убеждаемся в неисправности регулятора напряжения (схема 3), присоединение «+» щуп мультиметра на вход «61» , и минус на «массу» генератора в «режиме звонка».

Как и следовало ожидать, цепь не звенит.

Не снимая регулятор, мы также можем проверить диодный мост и обмотку статора.

Для начала проверим диодный мост, для этого нам понадобится мультиметр или индикаторная отвертка (лампочка) с источником тока (батарейка).

Немного теории:
Диодный мост имеет три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые запитывается обмотка возбуждения после пуска двигателя (схема 4).
Исправный диод проводит ток только в одном направлении и не проводит в другом. Если по нему проходит ток в обе стороны, то неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в какую сторону, возникает другая неисправность — «обрыв». От этого мы будем отталкиваться при проведении аудита.
Три плюсовых диода (с красной маркировкой) создают на корпусе «плюс» выпрямленного напряжения. Они запрессованы в верхнюю пластину диодного моста, подключенного к выводу «30» генератора.
Остальные три отрицательных диода (с черной или желтой меткой) создают на корпусе «минусовое» выпрямленное напряжение. Они запрессованы в нижнюю пластину выпрямительного блока, соединенного с землей. ( Схема 3)

4. Сначала проверяем весь диодный мост на предмет замыкания на «массу» .
Пресс положительный «+» мультиметр пин к пину «тридцать» генератор , а минусовую клемму к его корпусу. Состояние хорошее, диодный мост не звонит, звукового сигнала нет, лампа не горит.

В закрытом состоянии все наоборот. Следует отметить, что аналогичные симптомы возникают при замыкании обмотки статора на массу. .

5. Затем проверяем плюсовые диоды на «пробой».

Положительный «+» прижать щуп мультиметра к клемме «тридцать» генератор, минус «-» на выводы обмотки и диоды (генераторы типа 9412. 3701, где болты изолированы от клемм паронитовыми шайбами ​​и закрыты на «Масса» ), или один из болтов крепления оси (генераторы типа 37.3701, где болты соединены с клеммами, но изолированы от «массы» — рис. 5).

Если все диоды исправны, то сопротивление стремится к бесконечности, а лампочка не горит. Если хотя бы один замыкается, то загорается лампочка, мультиметр пищит. При переполюсовке диоды должны пропускать ток.
6. Проверяем минусовые диоды на «пробой».

Для этого нажмите плюс «+» Щуп мультиметра к клеммам обмотки и диода 37.3701 — рис. 5). Отрицательный «-» прижать к корпусу генератора. Сопротивление стремится к бесконечности — диодный мост исправен.

Лампочка горит — неисправны минусовые диоды. При переполюсовке они должны пропускать ток.

7. Проверка дополнительных диодов на «поломка».

Пресс положительный «+» щуп мультиметра на вход «61» Генератор . Отрицательный «-» Щуп к выводам обмотки и диодам (генераторы типа 9412.3701), либо к болтам крепления оси (генераторы типа 37.3701 — рис. 5). Если сопротивление стремится к бесконечности и нет звукового сигнала, лампа не горит — дополнительные диоды исправны. При обратной полярности они должны пропускать ток.

Для определения обрыва диода понадобится .
Если диодный мост исправен, то приступаем к проверке обмотки статора.
8. Проверьте обмотку статора на обрыв цепи.

Поочередно подключаем щупы мультиметра между всеми тремя выводами обмотки статора.

Как видим по показаниям мультиметра, а так же по его звуковому сигналу обмотка статора не оборвана. Лампа должна гореть.

9. Дополнительно проверяем КЗ обмотки статора на «Масса» .

Один щуп подключаем к любому выводу обмотки, а другой к корпусу генератора.

Как видим, обмотка статора в рабочем состоянии.

Аккумуляторный контакт

Для того чтобы использование вашей «семерки» приносило пользу и удовольствие, а не огорчение, необходимо иметь на ней хорошо заряженный аккумулятор. Аккумулятор необходимо постоянно подзаряжать в процессе эксплуатации автомобиля, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение. Как и любая система в автомобиле, система зарядки аккумулятора иногда дает сбой и тогда зарядка пропадает. Поэтому часто при эксплуатации задают вопрос, почему нет зарядки аккумулятора. В этом случае автовладельцам будет полезно узнать, почему генератор не дает зарядку или почему нет зарядки на ВАЗ 2107.

Немного теории

В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением 13,6-14,2 В бортовой сети автомобиля. Для исправной работы автомобиля и его систем это напряжение поддерживается самой аккумуляторной батареей до тех пор, пока ротор генератора не начнет вращаться с частотой 800-900 об/мин. Затем он вырабатывает электроэнергию, достаточную для нормальной работы автомобиля и зарядки аккумулятора. При различных режимах работы двигателя при изменении частоты вращения коленчатого вала двигателя изменяется и частота вращения ротора генератора, что приводит к увеличению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле-регулятор напряжения (РН), которое при превышении напряжения в сети номинального снижает ток, поступающий на обмотка возбуждения генератора. Намагниченность полюсов ротора уменьшается, что приводит к уменьшению его выходного напряжения.

Причины того, что генератор не заряжает аккумулятор, связаны с элементами цепи возбуждения или цепи выходного напряжения от генератора к аккумулятору, в том числе частями генератора.

Реле зажигания

При включении зажигания замок также включает реле зажигания. При этом +12 В проходит через контакты реле и предохранитель №10 монтажного блока, затем подается в бортовую сеть и на выход контрольной лампы заряда аккумулятора и датчика зарядки. Далее они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливались на ВАЗ 2107 с 1988. Далее +12 В поступает на клемму встроенного ПП и через щетку и токосъемное кольцо на обмотку возбуждения — производится пусковое возбуждение генератора. С увеличением оборотов двигателя, а с ним и ротора генератора, увеличивается фазное напряжение, а через блок дополнительных диодов увеличивается напряжение на обмотке возбуждения и на выходном диоде контрольной лампы зарядки аккумулятора. При достижении выходным фазным напряжением +12 В на обоих выводах аккумуляторной лампы происходит выравнивание напряжения, и в связи с отсутствием разности напряжений она гаснет. При этом генератор ВАЗ 2107 выдает напряжение более 12 В, которое заряжает аккумулятор.

Электрическая схема ваз 2107 инжектор отличается от схемы карбюраторной ваз 2107 только наличием части оборудования, управляющей системой питания, и не влияющей на заряд аккумулятора. Скорее наоборот — сбои в системе зарядки аккумулятора могут сказаться на работе ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью электромагнитных реле, подключенных к сети. Рассмотрим способы устранения неисправности заряда аккумулятора как инжекторных, так и карбюраторных двигателей.

Как определить отсутствие заряда аккумуляторной батареи

Проверка заряда аккумуляторной батареи

Проще всего определить отсутствие зарядки с помощью приборов автомобиля, то есть по контрольной лампе зарядки и датчику (вольтметру) на приборная доска. Стрелка датчика должна быть в зеленом секторе, а лампа аккумулятора при работающем двигателе не горит. В противном случае зарядки нет.

Но лучше всего проверить мультиметром напряжение на аккумуляторе. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а при отсутствии заряда будет иметь только свое напряжение 12 В (±0,6 В). Ни в коем случае не снимайте клеммы с аккумулятора для проверки во избежание повреждения ПП, ЭБУ и других электронных устройств на вашем автомобиле.

Для диагностики и устранения неполадок зарядки аккумуляторной батареи необходимо использовать следующие средства:

• контрольная лампа 12 В;
Мультиметр
• с диапазоном измерения до 60 В переменного и постоянного напряжения;
• плоская отвертка;
фигурная отвертка
• с крестообразным лезвием;
• плоскогубцы;
• наждачная шкурка.

Поиск и устранение неисправностей

• Датчик (бортовой вольтметр) показывает наличие заряда, лампочка аккумулятора не горит, аккумулятор разряжен, идет зарядка и проверка мультиметром показывает напряжение с двигателем работает на клеммах аккумулятора всего 12 В.

Сначала необходимо очистить клеммы аккумулятора и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, измеряют напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленчатого вала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора к аккумулятору. В крайнем случае этот провод меняют.

• Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах аккумулятора нормальное напряжение 13,6-14,2 В. При включении при большой нагрузке (например, дальний свет фар) стрелка датчика попадает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Необходимо измерить натяжение (при усилии на ремне 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень подтягивают или заменяют.

Причиной также может быть пробой одного из минусовых диодов, перегорание одного из плюсовых диодов выпрямителя или пробой одной из фазных обмоток статора. При неработающем двигателе проверяют минусовые диоды: клемму «+» аккумуляторной батареи отключают от сети автомобиля и подключают к ней контрольную лампу. Ножка лампы касается каждого из трех болтов блока выпрямителя генератора. Если лампа горит, отрицательный диод, подключенный к болту, пробит.

Для проверки плюсовых диодов подключается клемма «+» и отсоединяется от кузова клемма «-», к которой подключена контрольная лампа. Снова ножка лампы прикасается к каждому из трех болтов блока выпрямителя генератора. Сгоревшая лампа также означает пробой положительного диода. Если есть мультиметр, просто измерьте сопротивление диодов в той полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» к корпусу, для положительных диодов «+» к вывод «30» генератора, а «-«- к болтам. Полностью заменен диодный выпрямитель с пробитым диодом.

Обрыв одной из ветвей обмотки статора проверяют прозвонкой их мультиметром или «проверкой» аккумулятором между двумя болтами выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся свидетельствует о ее обрыве, и генератор подлежит ремонту или замене.

Проверить щетки генератора

Другой причиной может быть износ щеток генератора. Щеточный узел вынимается с помощью ПП. При длине щеток менее 5 мм узел заменяют новым. Если щетки не изношены, осмотрите их на возможность перекоса и «заедания» в колодцах корпуса.

• Лампа зарядки не загорается при включении зажигания. Датчик заряда и другие устройства управления не работают. Генератор не заряжался.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если установлено) зажигания.

• При включении зажигания контрольная лампа не загорается. Датчик заряда и другие устройства управления работают. Генератор не заряжается.

Провод отсоединен от штекера «61» генератора и замкнут на массу. Если лампа горит при включенном зажигании, неисправна обмотка возбуждения генератора или нет контакта в самой свече. Поверхности штырей зачищают, изгибы штекерных разъемов подтягивают и соединяют. Еще раз проверяют и, если лампа заряда снова не загорается, зачищают штекеры Ш5-Ш10 монтажного блока и контакты в разъеме блока с панелью приборов. Если результата нет, то перегорела сама лампа. Для замены лампочки снимается панель приборов, вынимается патрон с обратной стороны панели, меняется лампа.

• Лампа аккумулятора загорается при включении зажигания. При работе двигателя на холостом ходу тускло горит лампочка заряда, зарядка потеряна или ее нет вообще.

Причина может быть в плохом контакте штыря колодки подключения проводов с панелью приборов. Он расклепан и часто окисляется. Если припаять его к дорожке платы, то эта проблема устраняется. Также такие же симптомы дает плохой контакт в местах соединения по пути провода от щитка до штекера «61» генератора.

Для проверки обмотки возбуждения на обрыв щупами мультиметра касаются кольца ротора при снятом щеточном узле — рабочая обмотка оказывает малое сопротивление. При прикосновении одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на массу. Для проверки реле регулятора напряжения «+» аккумулятора подключают к верхнему контакту, а «-» к левому и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет, реле необходимо заменить.

Предупреждение : sizeof (): параметр должен быть массивом или объектом, который реализует Countable в /var/www/u0694406/data/www/site/wp-content/plugins/cackle/channel.php в сети 23

Схема генератора ВАЗ-2107. Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может различаться. С годами в машине добавлялись различные устройства, увеличивалось энергопотребление. Если в начале 80-х на автомобилях можно было встретить максимум радиоприемник или (в очень редких случаях) магнитолу, то в наше время список дополняется центральными замками, сигнализацией и системами безопасности, акустикой (сабвуферами, мощными усилителями).

Водителю помогают разного рода устройства — видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т.д. И все они потребляют электроэнергию, а генератор помогает восполнить заряд, который заряжает аккумулятор до оптимального уровня.

Двигатели карбюраторные

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный обратный ток для такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с системой впрыска. Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и питания всех потребителей.

Инжекторные двигатели

Инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток около 80-90 А, все зависит от варианта исполнения. Автомобили седьмой серии и подобные модели хороши тем, что они как конструктор. На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используются установки с обратным током 100 ампер и выше. Но использование таких устройств оправдано только при условии, что к электрооборудованию подключено много мощных потребителей. Независимо от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и блок диодов.

Автомобили до 1986 года выпуска

Генератор Г-222 применялся в автомобилях. Схема подключения ВАЗ-2107 практически такая же, как и на более поздних моделях. Но есть особенности, среди основных — есть контрольная лампочка, показывающая зарядку аккумулятора. И работала она с электромагнитным реле.

При включении зажигания питание подается от замка через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакт катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

Электромагнитное реле имеет нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. А через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

Это останавливает питание лампы накаливания, она гаснет. Это указывает на то, что батарея заряжается нормально. Только при условии, что при прекращении питания лампы на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Автомобили выпуска 1996 года и позже (карбюраторные двигатели)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года отличается от предыдущей одной небольшой особенностью — изменена мощность обмотки возбуждения. Машины совершенствовались, а некоторые улучшения позволяют сразу убить двух зайцев — упростить конструкцию и облегчить участь водителя.

После 1996 года вместо контрольной лампы стали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. А при необходимости он может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора для инжекторных двигателей

По сути, конструкция генераторной установки мало чем отличается от тех, что устанавливались на карбюраторные двигатели. Отличаются только тип возбуждения и контроль за самочувствием. В приборной панели установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень заряда. Ток протекает по нити накала лампы и подается на обмотку возбуждения при запуске двигателя. Схема подключения генератора ВАЗ-2107 независимо от года выпуска подразумевает работу в следующем режиме:

1. При включении зажигания питание подается на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
2. При вращении коленчатого вала начинает движение стартер и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
3. С обмоток напряжение (переменное, трехфазное) поступает на выпрямительный блок, а с него на вывод «30» генератора.
