Реле регулятор напряжения ваз 2107 (схема, фото, видео)

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора.  Если быть совсем точным в определениях, то  реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт. Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена.

В зависимости от типа используемого в  автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Реле напряжения ВАЗ-2107: принцип работы, ремонт

Реле-регулятор напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее его называть регулятором без добавления «реле», так как современные автомобили оснащаются электронными приборами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но именно на примере механического регулятора нужно рассматривать работу и принцип функционирования прибора.

Для чего необходим регулятор?

На автомобилях используются генераторные установки, которые вырабатывают переменное трехфазное напряжение. После этого происходят такие преобразования:

1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
2. Происходит выпрямление каждой фазы и преобразование напряжения в постоянное однополярное.
3. Отсекается вся переменная составляющая при помощи электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Величина напряжения зависит от частоты вращения, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не использовать регулятор).

Поэтому нужно стабилизировать напряжение. Способ, который используется в бытовой технике, – установка простого стабилитрона, не подходит. Мощность у генератора очень высокая, ток свыше 50 А. Если и можно найти в природе такой стабилитрон, то он не будет уступать своими размерами двигателю автомобиля. Стоимость производства такого прибора очень высокая. Фото реле-регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В статорной обмотке может вырабатываться электрический ток только в том случае, если на нее будет воздействовать постоянное магнитное поле.

Чтобы создать магнитное поле, нужно на обмотку ротора подать напряжение. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. А у нее максимальный потребляемый ток не более 2,6 А. Его намного проще стабилизировать.

Электромеханические устройства

Они не используются уже несколько десятилетий, так как у них имеются существенные недостатки:

1. Маленький ресурс.
2. Необходимость в частом обслуживании.
3. Массивная конструкция.

Основные компоненты прибора:

1. Электромагнитное реле.
2. Термокомпенсирующее сопротивление.
3. Дроссель.
4. Дополнительные резисторы – 2 шт.

Якорь закреплен при помощи хомута к биметаллической пластине. Таким реле-регулятором напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

1. Как только включается зажигание, подается ток от аккумулятора на сердцевину дросселя.
2. Ток проходит также по нормально замкнутым контактам, подается на клемму «Ш» регулятора.
3. Цель – обмотка возбуждения. На нее подается питание при включении зажигания.
4. Напряжение поступает через контакт «Я» на сопротивление термокомпенсации и обмотку регулятора, второй конец которой соединен с массой.
5. Покуда намагничивающая сила у сердцевины незначительная, контакты К1 замкнуты, по роторной обмотке возбуждения проходит ток. Его величина порядка 2,6 Ампер.
6. При этом ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, хомут, лампу в приборной панели, реле для контролирования зарядки.

При запуске двигателя

Как только будет запущен двигатель, происходят такие процессы:

1. Намагничивание сердцевины.
2. Преодолевается усилие пружины, и группа контактов К1 размыкается.
3. Производится включение первой ступени регулировки.
4. Электрический ток поступает на дроссель и добавочные сопротивления (R доб = 5,5 Ом).
5. Ток в роторной обмотке постепенно возрастает, а напряжение уменьшается.
6. Группа контактов К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения то подается, то нет. Когда ротор вращается очень быстро, то в цепь его обмотки включается небольшое сопротивление – в результате этого напряжение повышается максимум до 14,6 Вольт. Величина тока в обмотке возрастает до такого значения, что притягивается вторая группа контактов К2. При этом включается в работу вторая ступень регулировки напряжения.

Особенности полупроводниковых конструкций

Все вышеописанные процессы можно применить и к электронным регуляторам на основе полупроводников. Вот только функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактно-транзисторные, которые являются симбиозом механического и электронного регулятора. Надежность устройств такого типа все равно оставляет желать лучшего, так как присутствуют механические элементы в конструкции.

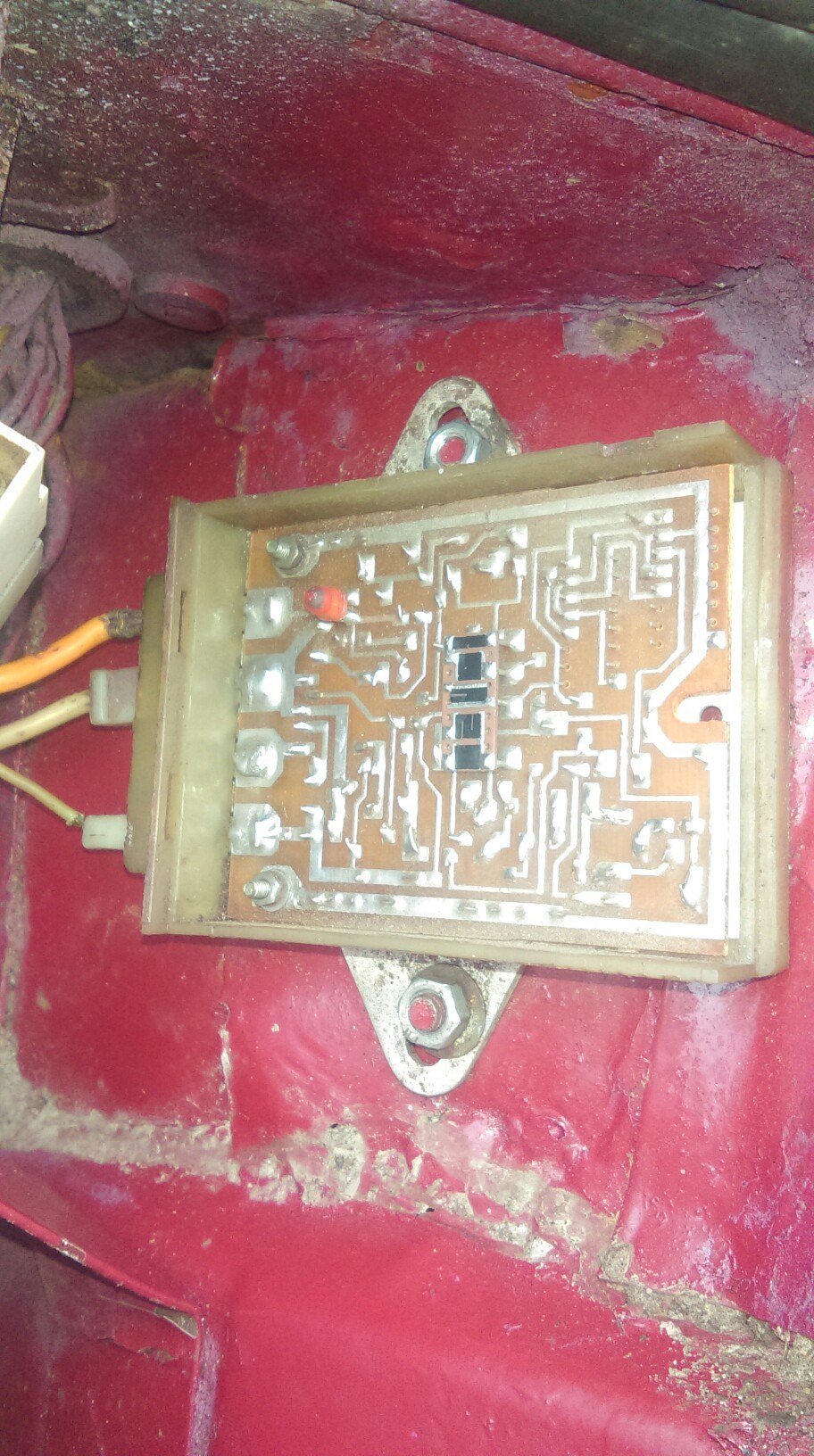

2. Полностью бесконтактные – изготовлены на современной электронной базе. Позволяют более эффективно проводить регулировку напряжения в бортовой сети.

Некоторые автомобилисты не знают, где находится реле-регулятор напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле с щетками. На старых модификациях автомобилей они устанавливались в подкапотном пространстве, соединялись с щеточным механизмом проводами.

Нет зарядки аккумулятора ваз 2107 инжектор причины

Недавно, возвращаясь с работы, со мной возникла такая ситуация — при включении зажигания перестала гореть контрольная лампа заряда аккумулятора, сама зарядка пропала, а стрелка вольтметра показывала лишь уровень заряда АКБ.

Поэтому, кое-как добравшись до дома, решил выяснить причину и, порывшись в интернете, приступил к работе.

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, «таблетка», «шоколадка»), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами «цепи возбуждения» или же цепи выходного напряжения «генератор-аккумуляторная батарея», включая и сам генератор. Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Таким образом, чтобы устранить проблему нам надо последовательно проверить все элементы системы начиная с элементов «цепи возбуждения» и заканчивая цепью «генератор-АКБ». Вооружаемся мультиметром, отверткой-индикатором или лампочкой с проводом, и начинаем:

Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

Генератор ВАЗ 2107 и причины отсутствия зарядки

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2107 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В. Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

Читать дальше: Можно ли есть мак за рулем

1. Прикладываем щупы к предохранителю.

2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.

3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

В обычный будний день, вышел к машине, и столкнулся с одной проблемой: на ВАЗ 2107 не горит лампа зарядки аккумулятора. Перестает гореть при включении зажигания, зарядка пропала, а стрелка показывает только уровень. Кто может сказать, что это такое, и как устранить неисправность?

Привет! В момент работы мотора подсевший аккумулятор питается постоянным напряжением от бортовой сети посредством генератора. Напряжение составляет 13-14,2 В. Как известно, коленчатый вал совершает обороты с различной частотой во время работы двигателя.

Чтобы поддерживать постоянное напряжение в цепь возбуждения включен специальный регулятор напряжения. Именно цепь возбуждения не позволяет генератору подавать аккумулятору нужное напряжение.

Как определить отсутствие зарядки аккумулятора ВАЗ 2107

Первый признак отсутствия зарядки – горящая контрольная лампа на приборном щитке или стрелка вольтметра, не находящаяся в зеленом секторе при работающем двигателе. Более надежный способ – проверка напряжения на аккумуляторе при помощи воль class=»aligncenter» width=»600″ height=»450″[/img]

При работающем двигателе нормальное напряжение на аккумуляторе – 13,9±0,3 В. Когда зарядка аккумулятора отсутствует, напряжение на нем составляет примерно 12 В.

Важно: чтобы избежать выхода из строя реле регулятора и электронного блока управления двигателем, запрещается во время проверки напряжения бортовой сети при работающем двигатель снимать клеммы АКБ.

Пониженное и повышенное напряжение бортовой сети вредит аккумулятору. В первом случае он разряжается, во втором – выкипает электролит, что приводит к выходу АКБ из строя.

Что необходимо для ремонта зарядки аккумулятора ВАЗ 2107

Чтобы выявить и устранить неисправности, необходимы следующие приборы и инструменты:

• мультиметр;
• контрольная лампа 12 В;
• плоская отвертка;
• нож;
• пассатижи;
• наждачная бумага.

Причины почему пропала зарядка на ВАЗ 2107 карбюратор

Что делать если аккумулятор разряжается (нет зарядки)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, без дополнительных приборов. Как- поможет эта статья.

Это интересно: Сущность ESP и условия, при которых рекомендуется его отключать

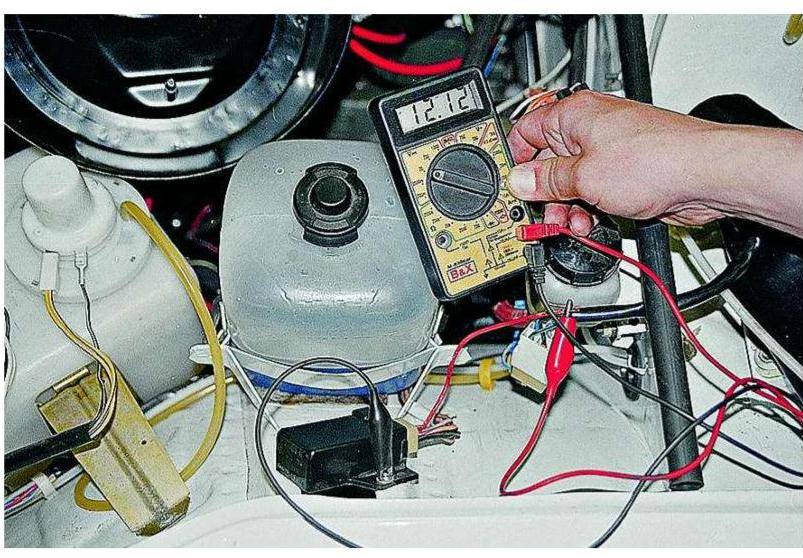

Выполняем проверку с помощью штатного оборудования. Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2).

Горит контрольная лампа

Показания вольтметра до запуска двигателя

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле— проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т. д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму— проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите здесь

Клемма «61» генератора Ваз-2107

2) Запускаем двигатель. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Показания вольтметра- нормальная зарядка

Лампа продолжает гореть или слегка тускнеет. Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Это слишком мало для нормальной зарядки

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку. Скачек напряжения в момент отключения может «сжечь» электронные элементы систем зажигания. Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем.

Что делать если аккумулятор «кипит»?

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Слишком высокое напряжение- перезаряд

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

Устранение неисправности зарядки аккумулятора ВАЗ 2107

Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.

Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя.

Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.

Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.

Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Читать дальше: Трупы людей после аварии

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

• Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
• Затем вытаскиваем вместе со щётками:
• Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
• когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

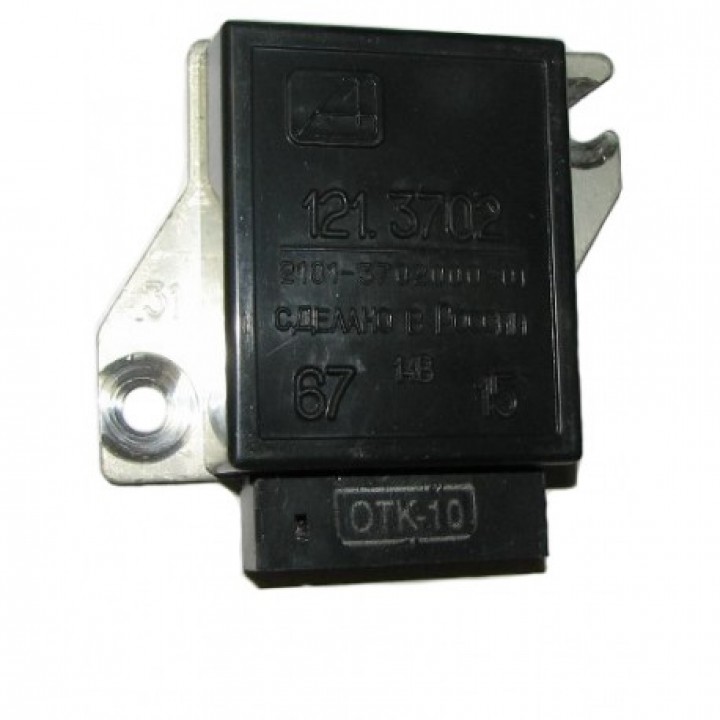

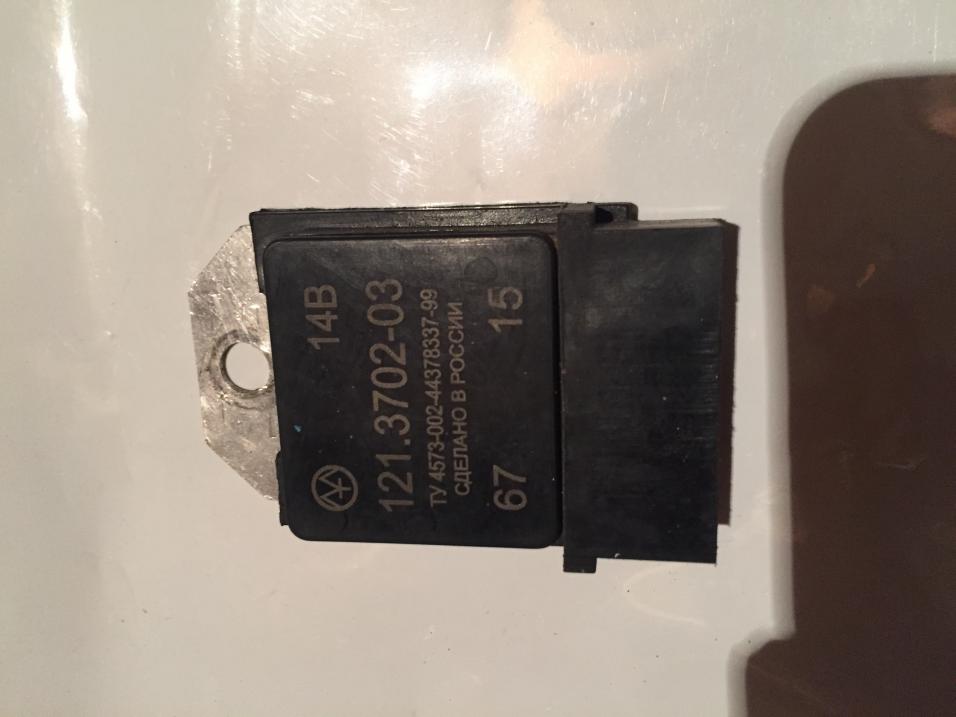

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

• неисправность регулятора зарядки;
• выход из строя самого генератора;
• отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Это интересно: Как настроить карбюратор на Альфе

Замена изделия

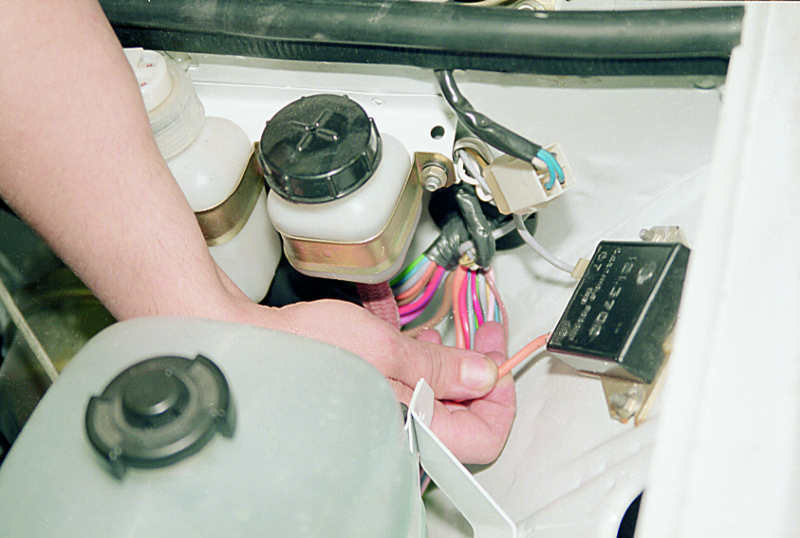

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

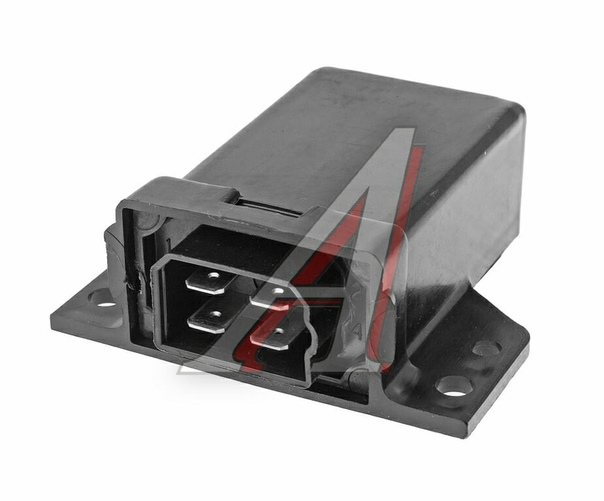

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Генератор ваз 2107 карбюратор плохо дает зарядку

В любом автомобиле, в том числе и в ВАЗ 2107, невозможно обойтись без электрического тока. Каждый узел, запитанный от аккумуляторной батареи, имеет разное потребление энергии, и силу тока. Но, при таких перепадах напряжения, двигатель не смог бы работать стабильно и слажено, поэтому, чтоб по максимуму выровнять силу тока, используют регулятор напряжения.

Назначение

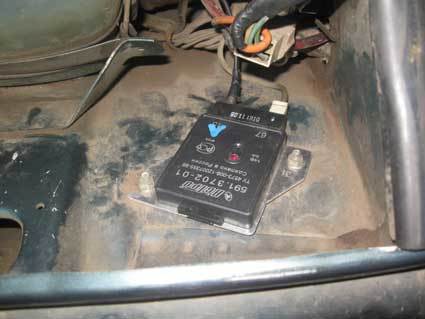

Регулятор напряжения на автомобиле ВАЗ 2107, находится в подкапотном пространстве, на правом крыле, рядом с реле ближнего и дальнего света. Его предназначение – стабилизировать энергию, под максимально допустимую для всех электроприборов.

Если генератор будет работать без данного устройства, то в электрической цепи, сила тока будет колебаться в диапазоне от 10 до 30 Вольт. Учитывая то, что все приборы рассчитаны на 12 – 15 Вольт, можно сделать только один вывод: без регулятора, все приборы сгорят практически мгновенно. Помимо этого, будет плавится проводка, и возможно произойдет замыкание, или того хуже, возгорание автомобиля.

Для того, чтоб избежать таких неприятных последствий, на всех автомобилях ВАЗ, в том числе и на модели 2107, устанавливается реле, отвечающее за отсутствие колебания напряжения.

Конструкция и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехуровневый. Контактное реле регулятора можно упустить, так как оно, уже давно не используется на автомобилях ВАЗ.

На сегодняшний день, наибольшую популярность имеет регулятор напряжения электронного типа. Его конструкция, включает в себя обмотку, состоящую из 1300 витков провода. В процессе работы, она намагничивает металлический сердечник.

Заводской показатель сопротивления, в данном реле, равен 17 Ом. Если при проверке специальным прибором, уровень сопротивления будет ниже или выше, то это означает, что внутри реле происходит замыкание.

Основной составляющей устройства, отвечающего за стабилизацию напряжения, являются резисторы. Во время работы, в них происходит коммутация. Их устройство предусмотрено таким образом, чтоб выдерживать перепады напряжения до 80 Ом.

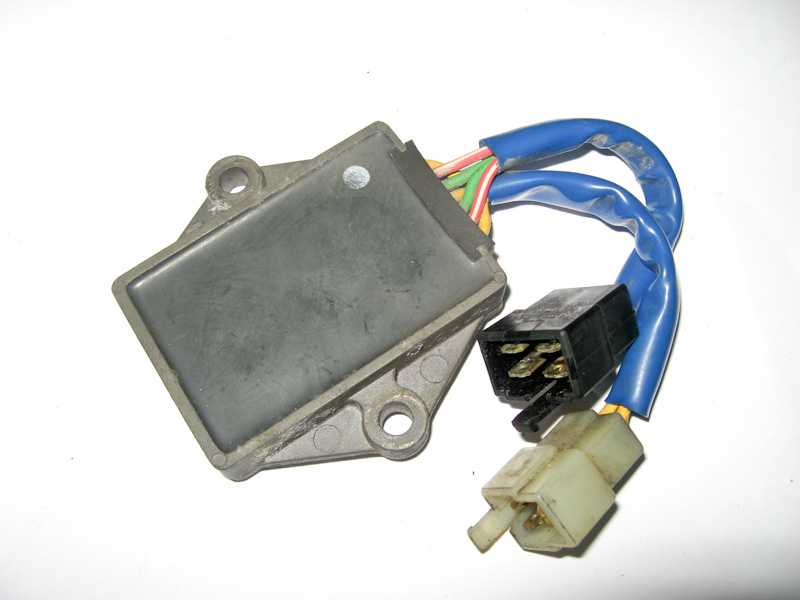

Исключением является трехуровневый регулятор. Он устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтоб закрепить и подключить данное устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. Провода, идущие от устройства, нужно просунуть в это отверстие, и подсоединить их таким образом, чтоб трехуровневый регулятор и блок управления ним, расположенный на массе кузова, получали питание от одного источника.

У многих может возникнуть такой вопрос: «почему данный аппарат, получил название «трехуровневый»?» Ответ прост: при его работе, выделяют три штатных режима работы: минимальный (13,72 В), средний (14,26 В), и максимальный (14,75 В).

Трехуровневый тип, отличается от электронного, своим предназначением. На ВАЗ 2107, существует такая проблема, как: во время морозов, аккумулятор не держит заряд, а генератор не заряжает его. Так вот, для того, чтоб устранить данную проблему, используют регулятор такого типа.

Итог

Поскольку, ВАЗ классика уже довольно устаревшие, проблем с проводкой и перепадами напряжения Вам не избежать. Так вот, для того, чтоб не было потом серьезных последствий, используйте регуляторы напряжения.

Причем, для нормально работы двигателя, как в мороз, так и в жару, рекомендуют устанавливать сразу два варианта устройства: трехуровневый и электронный. Тогда, Ваш автомобиль, вовсе не будет иметь проблем с пропавшей искрой, или перегоревшими узлами.

Реле-регулятор напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее его называть регулятором без добавления «реле», так как современные автомобили оснащаются электронными приборами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но именно на примере механического регулятора нужно рассматривать работу и принцип функционирования прибора.

Для чего необходим регулятор?

На автомобилях используются генераторные установки, которые вырабатывают переменное трехфазное напряжение. После этого происходят такие преобразования:

1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
2. Происходит выпрямление каждой фазы и преобразование напряжения в постоянное однополярное.
3. Отсекается вся переменная составляющая при помощи электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Величина напряжения зависит от частоты вращения, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не использовать регулятор).

Поэтому нужно стабилизировать напряжение. Способ, который используется в бытовой технике, — установка простого стабилитрона, не подходит. Мощность у генератора очень высокая, ток свыше 50 А. Если и можно найти в природе такой стабилитрон, то он не будет уступать своими размерами двигателю автомобиля. Стоимость производства такого прибора очень высокая. Фото реле-регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В статорной обмотке может вырабатываться электрический ток только в том случае, если на нее будет воздействовать постоянное магнитное поле.

Чтобы создать магнитное поле, нужно на обмотку ротора подать напряжение. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. А у нее максимальный потребляемый ток не более 2,6 А. Его намного проще стабилизировать.

Электромеханические устройства

Они не используются уже несколько десятилетий, так как у них имеются существенные недостатки:

1. Маленький ресурс.
2. Необходимость в частом обслуживании.
3. Массивная конструкция.

Основные компоненты прибора:

1. Электромагнитное реле.
2. Термокомпенсирующее сопротивление.
3. Дроссель.
4. Дополнительные резисторы — 2 шт.

Якорь закреплен при помощи хомута к Таким реле-регулятором напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

1. Как только включается зажигание, подается ток от аккумулятора на сердцевину дросселя.
2. Ток проходит также по нормально замкнутым контактам, подается на клемму «Ш» регулятора.
3. Цель — обмотка возбуждения. На нее подается питание при включении зажигания.
4. Напряжение поступает через контакт «Я» на сопротивление термокомпенсации и обмотку регулятора, второй конец которой соединен с массой.
5. Покуда намагничивающая сила у сердцевины незначительная, контакты К1 замкнуты, по роторной обмотке возбуждения проходит ток. Его величина порядка 2,6 Ампер.
6. При этом ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, хомут, лампу в приборной панели, реле для контролирования зарядки.

При запуске двигателя

Как только будет запущен двигатель, происходят такие процессы:

1. Намагничивание сердцевины.
2. Преодолевается усилие пружины, и группа контактов К1 размыкается.
3. Производится включение первой ступени регулировки.
4. Электрический ток поступает на дроссель и добавочные сопротивления (R доб = 5,5 Ом).
5. Ток в роторной обмотке постепенно возрастает, а напряжение уменьшается.
6. Группа контактов К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения то подается, то нет. Когда ротор вращается очень быстро, то в цепь его обмотки включается небольшое сопротивление — в результате этого напряжение повышается максимум до 14,6 Вольт. Величина тока в обмотке возрастает до такого значения, что притягивается вторая группа контактов К2. При этом включается в работу вторая ступень регулировки напряжения.

Особенности полупроводниковых конструкций

Все вышеописанные процессы можно применить и к электронным регуляторам на основе полупроводников. Вот только функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактно-транзисторные , которые являются симбиозом механического и электронного регулятора. Надежность устройств такого типа все равно оставляет желать лучшего, так как присутствуют механические элементы в конструкции.
2. Полностью бесконтактные — изготовлены на современной электронной базе. Позволяют более эффективно проводить регулировку напряжения в бортовой сети.

Некоторые автомобилисты не знают, где находится реле-регулятор напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле с щетками. На старых модификациях автомобилей они устанавливались в подкапотном пространстве, соединялись с щеточным механизмом проводами.

Самое неприятное что может случится с автомобилем это поломка в пути. Данная ситуация может заставить понервничать даже опытных автолюбителей, Вы спокойно едите к себе домой после тяжелого трудового дня и на полпути внезапно двигатель автомобиля глохнет. Ваша рука тут же тянется к замку зажигания, поворачиваете ключ, но вместо звука работающего стартера Вы слышите гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает похожие «сигналы», то скорее всего виновником непредвиденной ситуации является отсутствие заряда аккумулятора.

Работа системы подзарядки в штатном режиме

Во время запуска двигателя происходит разряд аккумуляторной батареи, и для того что бы восстановить потраченную энергию в автомобиле устанавливают генератор. При нормальной работе генератора и регулятора напряжения, в электрическую сеть автомобиля поступает постоянное напряжение которое колеблется от 13.

6 до 14.2 В. Ниже приведена принципиальная схема электроснабжения «классики»:

Работает данная схема так:

Когда твердая рука водителя поворачивает ключ зажигания, напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз. 14. В следствии возникновения электромагнитного поля контакты реле замыкаются и напряжение через плавкий предохранитель поз. 10.

При исправной и заряженной аккумуляторной батареи данное напряжение равно 12 Вольтам. Если с предохранителем все нормально напряжение подается в бортовую сеть автомобиля и дальше делится между потребителями. Но нас интересует только цепь генератора и контрольная лампа зарядки аккумулятора, поэтому подробно опишем данные цепи.

Итак, напряжение попало на контрольную лампу заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Дальше напряжение поступает на клемму Ш5 и пройдя через монтажный блок поз. 10 поступает на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61» которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 -регулятор напряжения
2- собственно сам генератор

После того, как на обмотку возбуждения подано питание генератор запускается. В зависимости от частоты вращения коленчатого вала будет меняться фазовое напряжение которое поступает на диодный блок.

При достижении напряжения в 12 Вольт (на выходе с диодного блока) напряжение на контактах контрольной лампы выравнивается, и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 Вольт, которым аккумуляторная батарея и заряжается.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым индикатором того что система подзарядки АКБ дает сбой является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленвала не ниже 800 об/мин). Вторым индикатором по работе которого можно судить о исправной системе является стрелка вольтметра.

Если стрелка вольтметра при заведенном двигателе находится ниже зеленного диапазона — то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «классика» как правило проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому для исключения неожиданных поломок мы рекомендуем самостоятельно с помощью тестера проверять работу генератора.

Кстати, проверка работы с помощью генератора при помощи обычного тестера является самым надежным способом проверки работоспособности генератора и цепи зарядки АКБ.

Итак, берем в руки мультиметр (тестер) и открываем капот нашего автомобиля. Наша цель замерить напряжение на клеммах АКБ при работающем двигателе, при нормальной работе оно должно находится в диапазоне 13.5…14.2 Вольта.

Еще раз напоминаем, для того что бы избежать повреждения электронных компонентов автомобиля ЗАПРЕЩАЕТСЯ отсоединять клеммы от АКБ при работающем двигателе.
Если в процессе диагностики Вы обнаружили проблемы с подзарядкой АКБ, то переходим к следующему разделу нашей статьи.

Устраняем неисправность

Наиболее распространенной проблемой которая может привести к неполному заряду АКБ является банальное окисление клемм или места подсоединения кабеля к массе автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контактов. Если напряжение по-прежнему не «вернулось» продолжаем поиски.

Этап второй . С помощью того же тестера замеряем напряжение на «30» клемме (плюсовой щуп на клемму, минусовой на кузов автомобиля) если измеренное напряжение сильно отличается от значений, полученных на клеммах аккумулятора, то проблема кроется или в окислении самой клеммы «30» или нарушена проводка соединяющая генератор и АКБ.

Этап третий. Часто можно встретить ситуацию, когда лампочка «заряда» не горит, напряжение на клеммах АКБ в норме, стрелка вольтметра находится на своем положенном месте, но при этом АКБ очень быстро разряжается. Причиной данной поломки кроется в прослабленном ремне генератора. Следовательно — проверяем натяжение ремня генератора, при прикладывании усилия в 10 кгс ремень не должен прогибаться более чем на 17мм.

Этап четвертый . После многолетней службы, щетки генератора истираются практически в «ноль» поэтому если Вам не помогли советы, описанные выше, проверяем длину щеток, если их длина менее 5 см — меняем щеточный узел в сборе.

Этап пятый . Проверка диодов, с помощью тестера проверяем целостность полупроводниковых диодов.

Этап шестой . Проверка обмоток генератора.

основные причины Не дает зарядку ваз 2107 карбюратор

Современный автомобиль имеет большое количество электрического оборудования разного назначения запитанного от бортовой сети. При работающем двигателе в автомобиле ВАЗ 2107 напряжение выдает генератор переменного тока, представляющий собой синхронную динамо-машину. Привод агрегата осуществляется от шкива двигателя клиновым ремнем. В процессе эксплуатации естественный износ устройства, вследствие чего оно не установленных параметров.

Автомобиля ВАЗ 2107 имеет генератор одного из двух вариантов исполнения: модель 372. 3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

1. Блок выпрямителя установлен снаружи на задней крышке и защищен пластиковым корпусом.
2. Крыльчатка охлаждения устройства размещена внутри, что обеспечивает ей большую эффективность.
3. Диаметр контактных колец уменьшен с целью уменьшения износа щеточного узла.

Такая конструкция обеспечивает сокращения длины окружности и не дает увеличения выработки в деталях.

Внешние проявления неисправностей агрегата

Диагностика отказов электрооборудования автомобиля ВАЗ 2107 для водителя имеющего соответствующий опыт не представляет особой сложности. Генерирующее устройство дает напряжение, необходимое для зарядки аккумуляторной батареи и устойчивого функционирования иных приборов. Его номинальное значение — 14 В, которое можно измерить мультиметром на выводах.

Если генератор автомобиля ВАЗ 2107 дает напряжение менее 11.5 В следует провести проверку степени натяжения ремня привода возможно его проскальзывание. Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. В случае если посторонние шумы не исчезают необходимо заменить изношенный клиновый ремень и проверить состояние подшипников ротора.

Демонтаж электрогенератора

Для тщательной проверки устройства необходимо его снять с автомобиля ВАЗ 2107 и произвести его разборку. Электрический генератор демонтируется со строгим соблюдением рекомендаций. Руководства по ремонту машины, разработанного производителем. Важно перед выполнением работ произвести отключение аккумулятора, чтобы не допустить при касании контактных частей провода на корпус и короткого замыкания.

Генератор, призванный обеспечивать зарядку батареи и питание приборов, снимается в следующем порядке:

1. Машина устанавливается над смотровой ямой или на подъемнике, с нее демонтируется защита и брызговик слева.
2. От электрогенератора отключается провода и откручивается гайка, фиксирующая его положение на фигурной планке натяжителя.
3. Со шкивов снимается ремень.
4. Раскручиваем болт крепления устройства на кронштейне и вытаскиваем его из отверстия.

После этого аккуратно вынимаем генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая при этом осторожность. Агрегат очищается от загрязнений при помощи ветоши и кисти и подвергается наружному осмотру на предмет наличия внешних повреждений. Это не дает гарантий обнаружения неисправностей, но покачивание вала ротора из стороны в сторону позволяет выявить люфт в подшипниках и соответственно их износ.

Проверка частей генератора

Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и блока выпрямителей.
2. Используя ключ на «8» разбираем стягивающие корпус шпильки и снимаем заднюю крышку. Генератор разделяется при этом на несколько частей.
3. Производим дефекацию подшипника и щеточного узла. Если остаточная длина контактных устройств не превышает 5 мм, они подлежат замене.
4. Повреждение уплотнительных колец подшипника указывает на его выработку, и данное изделие демонтируется с установкой на его место нового.
5. Снимаем с ротора шкив, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затягивании внимательно следим за состоянием детали.
6. После этого вынимаем вал из подшипника и проверяем его.

Контроль электрической части генерирующего устройства автомобиля ВАЗ 2107, обеспечивающих зарядку аккумулятора и питание приборов. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.

Данный узел проверяется по определенной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных измерений и если не обнаружено отклонений, начинаем работать с блоков выпрямительных диодов. На ВАЗ 2107 генератор оснащен схемой из шести полупроводниковых приборов, которые обеспечивают линейность выходных характеристик. В случае если в процессе проверок выявлено значительное количество неисправностей устранение из не имеет смысла, дешевле приобрести новый.

Рано или поздно, генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу неприятностей и проблем. Просто, в один прекрасный момент автомобиль может не завестись, поскольку этот узел должным образом не зарядил . В этой статье, рассказывается о том, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах отсутствия зарядки на аккумуляторе

Видеоматериал расскажет, как разобрать и отремонтировать генератор автомобиля, а также повествует о некоторых тонкостях и нюансах.

Устройство генератора

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 установлен генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели , этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Вот так выглядит перегрузка генератора

Этот эффект зачастую вызывается подключение дополнительных световых и других приборов с высокой потребностью энергии. При этом заводской генератор не справляется со своей задачей и начинает терять эффективность, а в конечном итоге может выйти из строя.

Несоответствие аккумулятора и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования, многие автолюбители делают непоправимую ошибку и устанавливают на своего «железного коня» АКБ большей мощности, при этом, не увеличивая мощности генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку АКБ, впоследствии чего падает производительность первого.

Поиск неисправностей

Чтобы найти неисправность придётся покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и выучить некоторые конструктивные особенности автоэлектрики. Рассмотрим, какие же причины могут служить плохой зарядки и на что стоит обратить особое внимание:

• Слабые контактные соединения.
• Обрывы в части обмотки.
• Короткое замыкание на роторе.
• Поломки в части механики.
• Замыкание статора.

Что делать, если нет нужного напряжения (методы решения на ВАЗ-2114)

В основном методы решения задачи банальны – . Но, в связи с высокой стоимостью детали, большинство автомобилистов стараются отремонтировать узел. Итак, рассмотрим, возможные варианты решения проблемы не полной зарядки или отсутствия зарядки со стороны генератора.

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядом

Если ослабли контакты – это может быть связано с загрязненностью или коррозией. Для устранения проблем необходимо прочистить их при помощи острого предмета или специального раствора. Для смазки и защиты наружных контактов подойдет медная паста . Внутреннее контактные соединение, защитить достаточно сложно, поэтому они просто очищаются, и устанавливаются на посадочное место.

Обрывы в части обмотки

Замер на обнаружение проблем с обмоткой

Обрывы в обмотке обычно лечатся заменой обмотки. Как показывает практика, перематывать этот узел не рентабельно, поэтому автомобилисты ищут альтернативу, которой становится поддержанная деталь.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось на роторе лечиться заменой неисправной детали, но все-же большинство автомобилистов сходится к тому, что генератор придется заменить.

Поломки в части механики

Деформация вала генератора — одна из механических поломок

Поломка механической части обычно не лечится, и повреждённая деталь заменяется на новую. Это считается самым оптимальным вариантом решения вопроса. В плане цены может показаться дороговато, но дешевле, чем менять генератор в сборе.

Замыкание статора

Диагностические операции на работоспособность ротора

Замыкание статора, также лечиться заменой детали или установкой на автомобиль, нового генератора. Это нужно для того, чтобы не повторился эффект, и не пришлось статор менять повторно. При выборе новой запчасти рекомендуем ознакомиться с материалом: « «.

Видео о поиске неполадки в ситуации, когда генератор не даёт зарядки

Выводы

Найти и устранить причины того, что генератор на ВАЗ-2114 перестал давать зарядку не так уж и просто, как кажется на первый взгляд, но всё-же реально своими руками. Устранить проблемы самостоятельно под силу не каждому автомобилисту, поэтому рекомендуется обратиться на автосервис, который сможет устранить проблемы.

Проверить схему когда нет зарядки на ВАЗ 2106 довольно просто и проверка занимает около 10 – 15 минут. Напомню, что при проверке заряда с электронным регулятором напряжения ни в коем случае не снимайте клеммы с аккумулятора при работающем двигателе. Пользуйтесь при проверке вольтметром или мультиметром.

Самая частая причина когда нет зарядки на ВАЗ 2106, это выход из строя регулятора напряжения. Для проверки отключите от регулятора клеммы и соедините их между собой при работающем двигателе. При исправной цепи и генераторе, напряжение на клеммах аккумулятора будет стремиться к максимальной и может достигнуть 17В и более. Если напряжение начало подниматься, то цепь и генератор исправны, и необходимо сменить регулятор.

Если напряжение расти не начало, то следует проверить контрольной лампой или вольтметром напряжение на проводе, который подключается к выводу 15 регулятора. Если питания нет, то проверьте питание на 9-м предохранителе и исправность предохранителя. При исправности устраните обрыв в проводах питания предохранителя или от предохранителя до регулятора. Чаще всего провод просто с падает с клеммы блока предохранителей.

Если питание на проводе клеммы 15 есть, то прозвоните целостность цепи возбуждения генератора. Для этого подключите один конец контрольной лампы к плюсу аккумуляторной батареи, а вторым ккоснитесь, отсоединённого от регулятора напряжения, проводу который подключается к выводу 67 регулятора. Если контрольная лампа горит, то провод от регулятора напряжения до генератора исправен. Так же исправны щётки и обмотка якоря. Отсутствие зарядки в этом случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорится, то проверьте исправность провода от регулятора до генератора, отключив его от последнего и соединив с массой. Загорание контрольной лампы свидетельствует об исправности провода и возможной неисправности щёток или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора если нет зарядки на ВАЗ 2106.

Причиной когда нет зарядки на ВАЗ 2106 возможна при неисправности генератора, когда падает напряжение при включении нагрузки на средних оборотах двигателя. Это может быть вызвано неисправностью выпрямителя генератора или пробуксовыванием приводного ремня. Определить это с долей вероятности довольно просто. При нормальном натяжении приводного ремня замеряем напряжение на клеммах генератора на средних оборотах двигателя без включения потребителей. Напряжение должно быть в пределах 13,5 – 14,5В. если при включении нагрузки напряжение постепенно падает, то это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении оборотов и постепенно может расти до нормы, то это свидетельствует о пробуксовке приводного ремня. О критическом износе приводного ремня так же свидетельствует блеск дна шкива генератора. В этом случае, даже перетянутый ремень будет пробуксовывать и его следует заменить. Если при установке нового ремня он сильно просаживается в ручей шкива, то говорить об износе шкива и его необходимо заменить. Ещё одной причиной падения напряжения, а в некоторых случаях и отсутствия заряда аккумуляторной батареи, может служить нарушение контакта между проводом соединяющим минусовую клемму аккумулятора и корпус автомобиля.

Если напряжение на клеммах аккумулятора выше 14,5В то необходимо проверить напряжение на выводе 15 реле регулятора напряжения. Если оно отличается больше чем на 0,5В, то необходимо найти и устранить место нарушения контакта в цепи от плюса батареи до регулятора. Самые частые места это контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не пониженное, то проверьте контакт минусового вывода реле, металлическая пластина под одним из крепёжных болтов реле, и корпуса автомобиля. если нарушений в контактах нет, смените регулятор напряжения.

admin 09/08/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

В случаях, когда нет заряда аккумулятора ВАЗ 2107, однозначно назвать причину невозможно, так как на это влияет множество факторов.

Аккумуляторная батарея в автомобиле служит для запуска двигателя, аккумулирования напряжения и обеспечения электропотребителей питанием при неработающем двигателе. Для обеспечения заряда аккумуляторной батареи и питания всего электрооборудования во время работы двигателя, служит автомобильный генератор, от исправности которого напрямую зависит срок службы батареи.

Однако не только от генератора зависит, заряжается или не заряжается аккумулятор ВАЗ 2107, существуют и другие факторы, влияющие на степень его зарядки.

На автомобиле цепь заряда аккумуляторной батареи выглядит следующим образом. Одна из клемм аккумулятора (минусовая) соединена с металлической частью кузова, это так называемая «масса». Вторая плюсовая клемма соединена с системой электрооборудования автомобиля. На большей части автомобилей «плюс» постоянно соединен с клеммой стартера и клеммой генератора (клемма 30). Далее с клеммы 30 генератора питание подается на блок предохранителей и с блока на замок зажигания. Затем с замка питание вновь попадает в блок предохранителей и через предохранитель № 10 подается на контрольную лампу заряда и вольтметр и далее опять же через разъем блока предохранителей питание попадает на клемму №61 генератора.

Как видно из описания схемы на пути тока от аккумуляторной батареи до генератора может возникнуть множество неисправностей, но зная схему прохождения питания, можно всегда отследить неисправный элемент, из-за которого не заряжается аккумулятор ВАЗ 2207.

Первое, что нужно проверять в первую очередь, когда нет заряда аккумулятора ВАЗ 2107, это состояние предохранителя, защищающего цепь зарядки . Второе, это визуальная проверка целостности ремня привода генератора и его натяжку, а также состояние проводов и надежность из закрепления как на аккумуляторной батарее, так и на выводах генератора. Попутно, когда нет зарядки аккумулятора, нужно проверить надежность соединения «массы» от батареи к кузову на предмет окисления соединения. Иногда бывает достаточно отдать гайку крепления минусового провода к кузову, затем пошевелить интенсивно провод и вновь затянуть соединение.

Пока были рассмотрены соединительные элементы в схеме зарядки аккумулятора, но самым важным остается всегда сам генератор, где и лежит большинство неисправностей, когда нет заряда аккумулятора ВАЗ 2107.

Для контроля заряда батареи генератор оснащен реле – регулятором, отвечающим за нижний и верхний предел заряда батареи, ограничивая или же повышая бортовое напряжение. Очень часто именно в нем кроется причина недозаряда или перезаряда батареи или полное его отсутствие. Реле-регулятор не ремонто пригоден и подлежит замене, если напряжение сети не укладывается в норму — 13.7 – 14.5 V. Реле-регулятор объединен в единый блок со щетками, от состояния которых также может зависеть заряд батареи. Когда нет зарядки аккумулятора, то причиной могут служить изношенные до предела щетки или же их заедание, или зависание в щеткодержателе. Эти неисправности легко проверить визуально, для чего щеточный узел снимается с генератора и состояние, и подвижность щеток проверяется от нажима руки.

На отсутствие заряда аккумуляторной батареи может влиять и исправность диодного моста, при отказе которого напряжение может как отсутствовать, так и может наблюдаться недозаряд или перезаряд батареи.

В генераторе могут также присутсвовать и неисправности обмоток статора или ротора, межвитковое замыкание обмоток, обрыв или короткое замыкание.

Читайте так-же, другие обзоры

Срок службы автомобильного аккумулятора во многом зависит от генератора. Именно он поддерживает батарею в рабочем состоянии, заряжая её электроэнергией. Малейший сбой в его работе способен вывести аккумулятор из строя.

Как происходит зарядка АКБ в ВАЗ 2107

Чтобы понять, как происходит процесс зарядки аккумулятора «семёрки», необходимо знать принцип работы генератора и разобраться в схеме соединений этих устройств.

Устройство, привод и характеристики генератора ВАЗ 2107

Автомобильная генераторная установка служит для обеспечения электроэнергией бортовой сети машины, а также для подзарядки АКБ при запущенном силовом агрегате. Конструктивно она состоит из следующих основных элементов:

Установка приводится в действие ремнём от шкива коленчатого вала.

На протяжении всей своей истории «семёрки» оснащались двумя типами генераторных агрегатов: 372.3701 и 9412.3701. Они имеют конструкцию и принцип работы, за исключением того, что у агрегата 9412.3701 лопасти вентилятора расположены внутри корпуса, а выпрямительный модуль — снаружи.

Таблица: основные технические характеристики генераторных установок ВАЗ 2107

Рабочие показатели этих устройств сильно отличаются в плане величины вырабатываемого тока и выдаваемой мощности. Генератор 9412.3701 более производительный. Он применяется в инжекторных «семёрках», где бортовая сеть дополнена электронной системой управления двигателем.

Как работает генераторная установка ВАЗ 2107 и цепь генератора

Если не углубляться в теорию электротехники, генератор функционирует следующим образом. При повороте ключа в замке зажигания ток с аккумулятора через реле и сигнальную лампу заряда подаётся на возбуждающую обмотку статора. Одновременно с этим коленвал начинает крутить ротор. Во время вращения якоря в фазовых обмотках образуется электромагнитное поле, которое индуцирует переменный ток. Поскольку все электроприборы бортовой сети рассчитаны на постоянный ток, в конструкции установки предусмотрен полупроводниковый выпрямительный модуль. Величина выдаваемого генератором напряжения меняется в зависимости от оборотов коленчатого вала. Для его стабилизации используется специальный регулятор, сглаживающий скачки и падения и подающий в бортовую сеть машины напряжение, максимально близкое к номинальному.

Таким образом, при работающем двигателе генератор преобразует вращательный момент коленчатого вала в постоянный ток величиной в 55 или 80 А (в зависимости от типа устройства) и напряжением 13,9–14,5 В, необходимый для работы электрических приборов и зарядки аккумулятора. Ток поступает на плюсовую клемму аккумулятора через вывод «30» и отдельный провод, а «масса» установки соединена с минусовой клеммой АКБ.

Видео: как работает генератор

Нет зарядки: признаки и причины

Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней . А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.

Признаки отсутствия зарядки

Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:

• постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
• быстрая разрядка аккумулятора;
• снижение производительности отдельных электрических приборов бортовой сети машины.

Сигнальная лампа

На приборной панели «семёрки» предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если цепь генератора работает в штатном режиме, лампа горит только при включённом зажигании до момента начала работы силового агрегата. После пуска двигателя она должна гаснуть . Если же она продолжает гореть, скорее всего, АКБ зарядки не получает.

Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.

Быстрая разрядка аккумулятора

При неисправности генератора или его цепи аккумуляторная батарея не будет получать того напряжения, которое необходимо для её зарядки. Кроме того, ей придётся питать часть электрооборудования автомобиля, расходуя свою электроэнергию. В такой ситуации аккумулятор быстро сядет. Вы сможете это понять, когда появятся трудности в процессе запуска двигателя. Получая недостаточно энергии, стартер будет вяло крутить маховик коленвала или только «щёлкать» тяговым реле.

Снижение производительности электрооборудования

Понять, что генератор работает не в штатном режиме, помогут и некоторые электроприборы. При возникновении подозрений на сбои в работе генераторной установки можно, например, запустить мотор, включить фары (если в них установлены обычные лампы накала или галогенки) и посмотреть, как они светят . В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы также рассчитаны на определённый номинальный ток. Снижение производительности может наблюдаться и у вентилятора отопителя. Он будет крутить лопасти заметно хуже. При его включении свет у фар будет ещё слабее.

Причины отсутствия зарядки

Причин отсутствия зарядки аккумулятора немного. К ним относятся:

• нарушение целостности (обрыв) ремня привода;
• ослабление ремня;
• обрыв в проводке электрической цепи генератора или сильное окисление соединительных клемм;
• сбои в работе выпрямителя;
• поломка регулятора напряжения;
• обрыв в обмотках генератора или замыкание.

Обрыв ремня

Хоть ремень и рассчитан на 50 тыс. км пробега, порваться он может и после нескольких дней эксплуатации. Особенно если есть дефекты шкивов самого устройства, коленвала или помпы. Сам по себе обрыв ремня привода генератора для двигателя неопасен, но только в том случае, если эта неисправность будет обнаружена сразу. И дело здесь не столько в отсутствии зарядки, сколько в остановке помпы. Если она перестанет работать, двигатель моментально перегреется. А это уже чревато прогоранием прокладки головки блока цилиндров со всеми вытекающими последствиями. Так что в случае загорания сигнальной лампы или возникновения других симптомов нарушения работы генератора первое, что нужно сделать — это проверить, цел ли приводной ремень. Для этого необходимо остановить двигатель, открыть капот и произвести визуальный осмотр привода генераторной установки.

Ослабление ремня

Приводной ремень должен иметь определённое натяжение. При ослаблении натяжения он будет проскальзывать на шкиве коленвала, не обеспечивая того количества оборотов ротора генератора, которое необходимо для выработки тока с нужными параметрами. Признаком ослабления ремня является характерный свист, чаще всего проявляющийся при повышении влажности воздуха. При проскальзывании ремня контрольная лампа обычно не загорается, но в некоторых случаях она может включаться на какое-то время или моргать.

Обрыв в цепи и окисление клемм

Батарея не будет заряжаться и при нарушении целостности проводов в схеме подключения генератора. Цепь зарядки АКБ довольно проста: всего лишь один провод соединяет плюсовую клемму батареи с выводом «30» генераторной установки. Именно по нему и подаётся напряжение. «Минус» аккумулятора замкнут на «массу», к которой также подсоединён корпус генератора и соответствующие выводы обмоток. Необходимо лишь проверить наличие контакта между указанными точками цепи.

Окисление клемм АКБ, а также ненадёжное их соединение с наконечниками проводов также может существенно влиять на подачу тока . Проверить состояние клемм можно визуально, однако определить, как проходит ток, на глаз не получится. Лучше лишний раз зачистить и перетянуть все соединения проводов на АКБ и генераторе.

Выход из строя выпрямительного модуля

При поломке выпрямителя ток с генератора на АКБ также поступать не будет. Сам блок представляет собой плату с шестью кремниевыми диодами (3 положительных и 3 отрицательных). Если сгорит хоть один из них, выпрямитель нужно будет менять, так как он ремонту не подлежит.

Поломка регулятора

Неисправность стабилизатора характеризуется изменением характеристик поступающего на АКБ тока. Иными словами, напряжение зарядки на аккумулятор поступает, но оно выше или ниже положенного. Регулятор также не ремонтируется и подлежит замене в случае выхода из строя.

Неисправность фазовых обмоток

При возникновении обрыва в обмотках генератор прекращает выполнять свои задачи. Когда происходит межвитковое замыкание, установка может вести себя по-разному. Обычно признаком такой поломки является характерный запах горелого и гул во время работы. Диагностировать эти две неисправности можно только после снятия устройства с автомобиля. Ремонт генератора при обрыве или замыкании предусматривает замену сгоревшей обмотки или статора в сборе.

Диагностика и ремонтные работы

Если возникли подозрения на отсутствие зарядки АКБ, нужно произвести ряд диагностических и ремонтных работ в таком порядке:

1. Остановить автомобиль, выключить двигатель.
2. Поднять капот, проверить целостность приводного ремня. Если он цел, проверить его натяжение путём надавливания отвёрткой или другим инструментом на ветвь ремня посредине между шкивами генератора и коленвала. Прогиб в этом месте должен составлять 12–17 мм.
3. Если прогиб больше указанного значения, подтяните ремень. Для этого ключом на 17 мм (для установок типа 9412.3701 ключом на 13 мм) открутите гайку, которая крепит генератор к натяжному кронштейну. Отвёрткой (монтировкой) сдвиньте генератор в сторону от блока цилиндров. Закрутите гайку и произведите повторные замеры натяжения ремня.
4. Подключите один щуп автомобильного тестера. установленного в режим прозвонки или измерения сопротивления, к положительной клемме АКБ, а второй — к контакту «30» генератора. Если прибор не пищит — замените провод. Далее проверьте «массу», подсоединив щупы тестера к отрицательной клемме батареи и корпусу генератора. В случае отсутствия контакта проверьте все соединения «минуса» аккумулятора с кузовом и двигателем. Зачистите и смажьте соприкасающиеся поверхности (наконечники проводов, болты, шайбы, гайки) антикоррозионным средством (WD-40 или аналогичным). Стоит также проверить состояние клемм аккумулятора и надёжность их соединения с проводами. В любом случае лучше снять провода, зачистить их наконечники и клеммы АКБ мелкой шкуркой и обработать WD-40.
5. При помощи мультиметра (вольтметра) измерьте напряжение на выводах аккумулятора. Прибор должен показывать 11,7–12,6 В. Затем запустите двигатель и повторите замеры. При рабочем генераторе напряжение на выводах должно составлять 13,9–14,5 В.

Если напряжение ниже, причину нужно искать в выпрямителе, стабилизаторе или обмотках генератора. В любом случае дальнейшая диагностика требует демонтажа генератора.

Видео: натяжение ремня генератора

Демонтаж генератора

Чтобы снять генераторную установку, необходимо:

1. Открыть капот, отключить провода от аккумулятора.
2. При помощи ключа на 17 мм (для установок типа 9412.3701 ключ на 13 мм) полностью открутить гайку фиксации устройства к регулировочному кронштейну.
3. Сдвинуть генератор по направлению к блоку цилиндров.
4. Снять ремень привода.
5. Отсоединить контактную колодку от устройства.
6. Снять защитный колпачок с вывода «30» и ключом на 10 мм открутить гайку, фиксирующую клеммы проводов. Отсоединить провода, отвести их в сторону.
7. Используя ключ на 13 мм, отвернуть гайку крепления корпуса установки к кронштейну на блоке цилиндров. Вытащить из кронштейна болт.
8. Снять генератор, опуская его под автомобиль.

Видео: снятие генератора

Проверка выпрямительного модуля, стабилизатора и обмоток

Для диагностики выпрямителя, регулятора и обмоток потребуется мультиметр и два отрезка провода с зажимами. Для проверки нужно провести следующие работы:

1. Переключить мультиметр в режим измерения сопротивления.
2. Подключить плюсовой щуп прибора к выводу «30» устройства, а минусовой — к его «массе». Сопротивление между этими точками может быть разным, но если оно близко к нулю, возможно, имеет место замыкание обмоток на «массу» или пробит один из диодов выпрямителя.
3. Проверить на пробой «плюсовые» диоды выпрямителя. Для этого положительный щуп подсоединяем к выводу «30», а минусовой — к любому из болтов, которые фиксируют выпрямитель. Если величина сопротивления стремится к нулю, пробой налицо.
4. Проверить отрицательные диоды. Для этого положительный щуп прибора нужно присоединить к одному из болтов фиксации выпрямителя, а отрицательный — к корпусу устройства. Здесь также сопротивление не должно быть близким к нулю.
5. Проверить, не замыкает ли обмотка ротора на корпус. Присоедините щупы тестера к контактному кольцу ротора и корпусу генератора. Если между ними проходит ток, якорь нужно заменить.
6. Демонтировать регулятор напряжения путём выкручивания двух винтов крестовой отвёрткой.
7. Вынуть устройство в сборе со щёточным узлом из корпуса генератора.
8. Оценить состояние щёток и их подвижность. Они должны быть целыми, свободно двигаться в щёткодержателях и выступать из них не менее чем на 5 мм.
9. К выводу «B» регулятора подвести провод от положительной клеммы аккумулятора, а к контакту «A» подключить провод от «минуса» АКБ. Переключить мультиметр в режим вольтметра и замерять напряжение на щётках регулятора. Если напряжения нет, регулятор неисправен и его необходимо заменить.

Ремонт генератора

При обнаружении проблем с выпрямительным модулем или обмотками неисправную деталь необходимо заменить. Для этого потребуется:

1. Зафиксировать отвёрткой крыльчатку генератора, уперев в неё одну из лопастей.
2. Головкой или торцевым ключом на 19 мм открутить гайку фиксации шкива.
3. Снять с вала устройства элементы шкива.
4. Крестообразной отвёрткой открутить четыре болта, крепящие переднюю и заднюю крышки. Вынуть соединительные шпильки.
5. Уперев переднюю крышку установки в деревянный или пластиковый брусок, несильными ударами по валу резиновым молотком или киянкой сбить крышку со статора.
6. Демонтировать переднюю крышку и втулку, находящуюся под ней.
7. Упереть заднюю крышку генератора в тиски (можно использовать два бруска) и аккуратно выбить из неё ротор.
8. Головкой на 8 мм открутить три гайки, которые фиксируют выпрямительный модуль и выводы обмоток. Вынуть болты и обмотки из корпуса.
9. При помощи головки на 10 мм открутить гайку вывода «30» генератора и снять шайбу. Демонтировать выпрямительный модуль.
10. Заменить неисправные детали новыми. Произвести сборку генератора в обратном порядке.

Видео: ремонт генератора ВАЗ 2107

Ещё несколько слов о регуляторе напряжения

Напоследок следует добавить, что в таких автомобилях, как ВАЗ 2107, нужно хотя бы раз в месяц обязательно проверять вольтметром величину напряжения, поступающего с генератора на аккумулятор. Как это сделать, мы рассматривали выше. Дело в том, что автомобильный прибор, показывающий уровень заряда АКБ, очень часто врёт, показывая нам норму, в то время как напряжение на клеммах батареи во время работы двигателя ниже или выше её. И здесь опасно не столько отсутствие зарядки, сколько так называемая перезарядка. Она возникает при неисправности регулятора напряжения и характеризуется подачей на аккумулятор напряжения, величина которого больше положенного.

Мне лично пришлось столкнуться с подобной проблемой. Началось всё с того, что сравнительно новый аккумулятор перестал держать зарядку. При эксплуатации автомобиля каждый день он заводился без проблем. Но стоило машине постоять неделю, как стартер своим клацаньем давал понять, что без проводов «прикуривания» он работать не будет. Визит к автоэлектрику показал, что крайняя «банка» аккумулятора раздута. Это значит, что в ней замкнули электроды. С чего вдруг они замкнули, если бы всё было в порядке. Запустив двигатель, электрик замерил напряжение на клеммах батареи. Вольтметр показал 17,2 В, что недопустимо для этой модели АКБ. Прибор на панели при этом добросовестно выдавал «норму». Проверка регулятора напряжения подтвердила диагноз автоэлектрика. Он был неисправен. Замена устройства заняла не более получаса. Да и по карману ремонт, казалось бы, ударил не сильно. Аккумулятор, конечно, пришлось заменить, так как с наступлением холодов он стал разряжаться ещё быстрее.

Примерно через полгода я случайно заметил, что фары машины стали светить заметно ярче. Потом сгорела одна из ламп головного света. Спустя неделю сгорела ещё одна. Не став ждать, пока АКБ снова раздует, я решил самостоятельно провести диагностику и ремонт. Вооружившись мультиметром, я отправился в гараж. Результаты замеров опять показали, что регулятор напряжения вышел из строя. На этот раз генератор выдавал 15,6 В. К электрику я уже не ездил. Сам снял генератор, заменил регулятор и установил всё на место. Контрольный замер напряжения показал 14,2 В. После того случая два раза в неделю стабильно измеряю напряжение. Прошло более года, пока всё в норме.

К сожалению, ВАЗ 2107 никак нельзя назвать надёжным автомобилем. Но у него всё же есть одно преимущество — простота конструкции. Поэтому совсем необязательно обращаться к специалистам при возникновении мелких неисправностей.

Реле зарядки ваз 2107

Самое неприятное что может случится с автомобилем это поломка в пути. Данная ситуация может заставить понервничать даже опытных автолюбителей, Вы спокойно едите к себе домой после тяжелого трудового дня и на полпути внезапно двигатель автомобиля глохнет. Ваша рука тут же тянется к замку зажигания, поворачиваете ключ, но вместо звука работающего стартера Вы слышите гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает похожие «сигналы», то скорее всего виновником непредвиденной ситуации является отсутствие заряда аккумулятора.

Работа системы подзарядки в штатном режиме

Во время запуска двигателя происходит разряд аккумуляторной батареи, и для того что бы восстановить потраченную энергию в автомобиле устанавливают генератор. При нормальной работе генератора и регулятора напряжения, в электрическую сеть автомобиля поступает постоянное напряжение которое колеблется от 13.6 до 14.2 В. Ниже приведена принципиальная схема электроснабжения «классики»:

Работает данная схема так:

Когда твердая рука водителя поворачивает ключ зажигания, напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз. 14. В следствии возникновения электромагнитного поля контакты реле замыкаются и напряжение через плавкий предохранитель поз. 10.

При исправной и заряженной аккумуляторной батареи данное напряжение равно 12 Вольтам. Если с предохранителем все нормально напряжение подается в бортовую сеть автомобиля и дальше делится между потребителями. Но нас интересует только цепь генератора и контрольная лампа зарядки аккумулятора, поэтому подробно опишем данные цепи.

Итак, напряжение попало на контрольную лампу заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Дальше напряжение поступает на клемму Ш5 и пройдя через монтажный блок поз. 10 поступает на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61» которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 -регулятор напряжения
2- собственно сам генератор

После того, как на обмотку возбуждения подано питание генератор запускается. В зависимости от частоты вращения коленчатого вала будет меняться фазовое напряжение которое поступает на диодный блок.

При достижении напряжения в 12 Вольт (на выходе с диодного блока) напряжение на контактах контрольной лампы выравнивается, и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 Вольт, которым аккумуляторная батарея и заряжается.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым индикатором того что система подзарядки АКБ дает сбой является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленвала не ниже 800 об/мин). Вторым индикатором по работе которого можно судить о исправной системе является стрелка вольтметра.

Если стрелка вольтметра при заведенном двигателе находится ниже зеленного диапазона — то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «классика» как правило проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому для исключения неожиданных поломок мы рекомендуем самостоятельно с помощью тестера проверять работу генератора.

Кстати, проверка работы с помощью генератора при помощи обычного тестера является самым надежным способом проверки работоспособности генератора и цепи зарядки АКБ.

Итак, берем в руки мультиметр (тестер) и открываем капот нашего автомобиля. Наша цель замерить напряжение на клеммах АКБ при работающем двигателе, при нормальной работе оно должно находится в диапазоне 13.5…14.2 Вольта.

Еще раз напоминаем, для того что бы избежать повреждения электронных компонентов автомобиля ЗАПРЕЩАЕТСЯ отсоединять клеммы от АКБ при работающем двигателе.
Если в процессе диагностики Вы обнаружили проблемы с подзарядкой АКБ, то переходим к следующему разделу нашей статьи.

Устраняем неисправность

Наиболее распространенной проблемой которая может привести к неполному заряду АКБ является банальное окисление клемм или места подсоединения кабеля к массе автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контактов. Если напряжение по-прежнему не «вернулось» продолжаем поиски.

Этап второй . С помощью того же тестера замеряем напряжение на «30» клемме (плюсовой щуп на клемму, минусовой на кузов автомобиля) если измеренное напряжение сильно отличается от значений, полученных на клеммах аккумулятора, то проблема кроется или в окислении самой клеммы «30» или нарушена проводка соединяющая генератор и АКБ.

Этап третий. Часто можно встретить ситуацию, когда лампочка «заряда» не горит, напряжение на клеммах АКБ в норме, стрелка вольтметра находится на своем положенном месте, но при этом АКБ очень быстро разряжается. Причиной данной поломки кроется в прослабленном ремне генератора. Следовательно — проверяем натяжение ремня генератора, при прикладывании усилия в 10 кгс ремень не должен прогибаться более чем на 17мм.

Этап четвертый . После многолетней службы, щетки генератора истираются практически в «ноль» поэтому если Вам не помогли советы, описанные выше, проверяем длину щеток, если их длина менее 5 см — меняем щеточный узел в сборе.

Этап пятый . Проверка диодов, с помощью тестера проверяем целостность полупроводниковых диодов.

Этап шестой . Проверка обмоток генератора.

Болты на клеммах аккумулятора должны быть закручены максимально надежно.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке генератора для того чтобы не повредить его.

При включении зажигания не загорается контрольная лампа, контрольные приборы не работают.

Напряжение упадет до уровня 13,3 — 13,8 В.Если это так, то у вас хороший аккумулятор и исправный генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак суть проблемы: приехав сегодня домой решил проверить как работает гена, устройством Black & Decker BDSBC10A.

При работе генератора слышен повышенный шум. При включенном зажигании если лампочка светится, то щетки и обмотка возбуждения скорее всего в норме (ну разве что межвитковое в роторе или короткое, но тогда лампочка горит ярче). Вот поэтому вы должны хоть маломальски знать как с помощью обыкновенного тестера можно проверить диоды в генераторе.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6 ….

При повреждении этой системы — батарея заряжаться не будет, либо, если стабилизатор не выключится — аккумулятор может закипеть и выйдет из строя.

Для этого нужно обязательно снять весь диодный мост с генератора, вытащить его и положить на стол.

Как только напряжение на входе «Б» становится ниже нижнего предела напряжения регулирования РН (скажем — 13.5 вольта), регулятор начинает подавать ток на обмотку возбуждения генератора. Величина напряжение не должна измениться более чем на 0.5В.

Если сопротивление не показывает совсем, то в обмотке обрыв. Необходимо осмотреть и поправить контакты, а также проверить, хорошо ли соединен корпус регулятора с массой через крепежные винты. Это происходит потому, что аккумуляторная батарея была разряжена до нуля и нужно время на его подзарядку.

Аккумуляторные батареи содержат ядовитую и чрезвычайно агрессивную кислоту. Кроме того, нельзя допускать отсоединения аккумулятора от сети при работающем двигателе и отключенных Потребителях. Ладно, если заряд от генератора идёт низкий, и вы просто посадите аккумулятор и заглохните на трассе. В некоторых автомобилях надо внимательно следить за затяжкой проводов на клеммах амперметра, через который проходит электрическая цепь.

Вообще может выбить таблетку на генераторе. не рекомендуется. Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. Любое иное поведение этого индикатора сигнализирует о наличии неисправностей. Так что, вопреки расхожему мнению, свечение лампочки «нет зарядки» свидетельствует скорее об исправности реле-регулятора и о проблемах с диодным мостом или статором. Для пайки применяют припой ПОС-40. После пропитки статора лаком ГФ-95 лаку нужно дать стечь в течение получаса и просушить статор 10 ч в сушильном шкафу.

Часто бывает так, что где то есть замыкание или плохие контакты, но это уже материал для отдельной статьи. Она должна быть не меньше 4,5 мм.

В любом автомобиле, в том числе и в ВАЗ 2107, невозможно обойтись без электрического тока. Каждый узел, запитанный от аккумуляторной батареи, имеет разное потребление энергии, и силу тока. Но, при таких перепадах напряжения, двигатель не смог бы работать стабильно и слажено, поэтому, чтоб по максимуму выровнять силу тока, используют регулятор напряжения.

Назначение

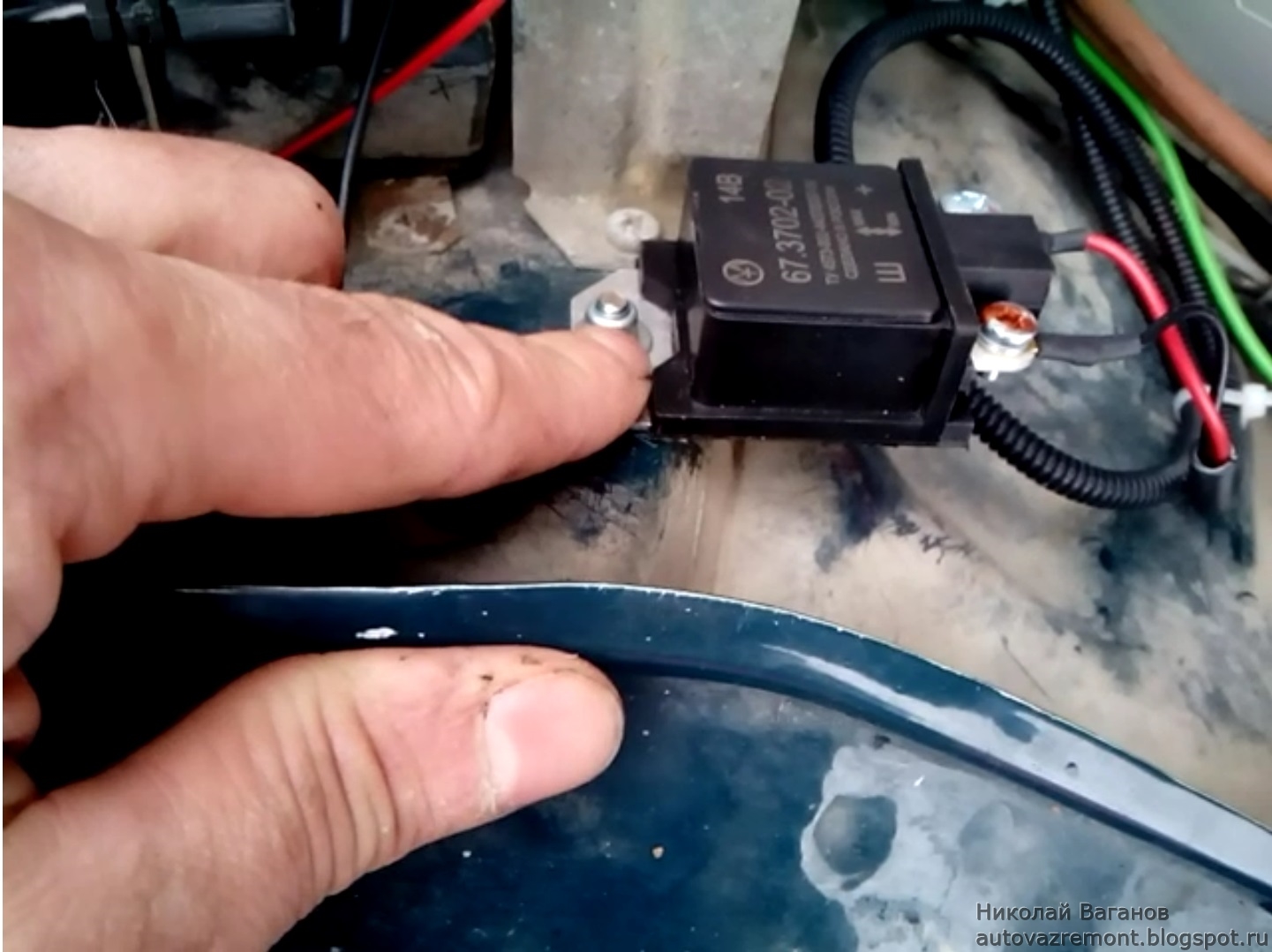

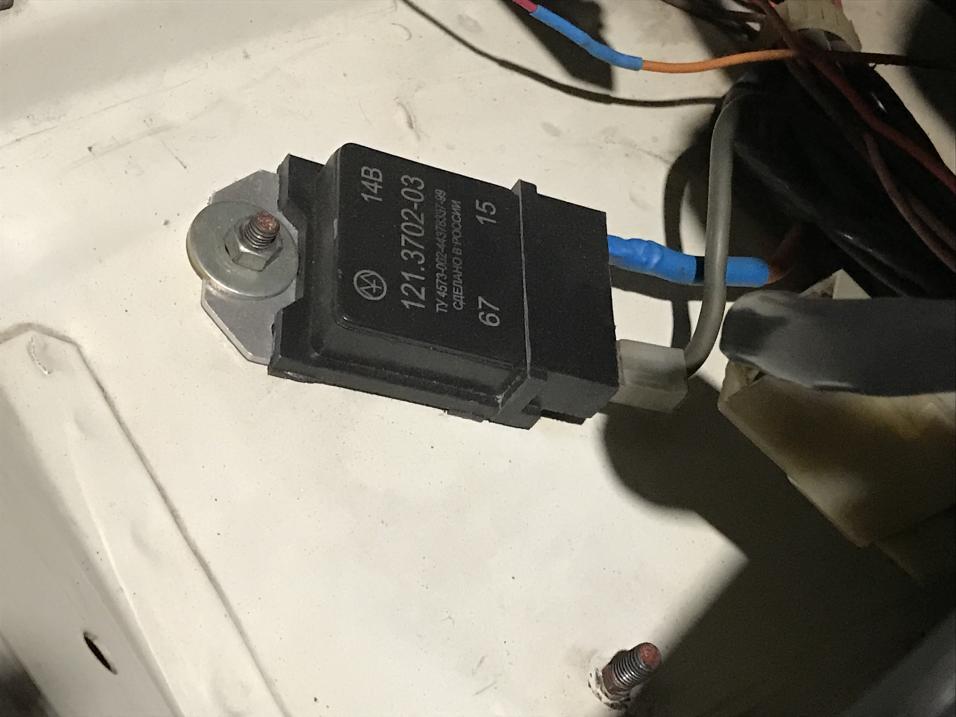

Регулятор напряжения на автомобиле ВАЗ 2107, находится в подкапотном пространстве, на правом крыле, рядом с реле ближнего и дальнего света. Его предназначение – стабилизировать энергию, под максимально допустимую для всех электроприборов.

Если генератор будет работать без данного устройства, то в электрической цепи, сила тока будет колебаться в диапазоне от 10 до 30 Вольт. Учитывая то, что все приборы рассчитаны на 12 – 15 Вольт, можно сделать только один вывод: без регулятора, все приборы сгорят практически мгновенно. Помимо этого, будет плавится проводка, и возможно произойдет замыкание, или того хуже, возгорание автомобиля.

Для того, чтоб избежать таких неприятных последствий, на всех автомобилях ВАЗ, в том числе и на модели 2107, устанавливается реле, отвечающее за отсутствие колебания напряжения.

Конструкция и принцип работы

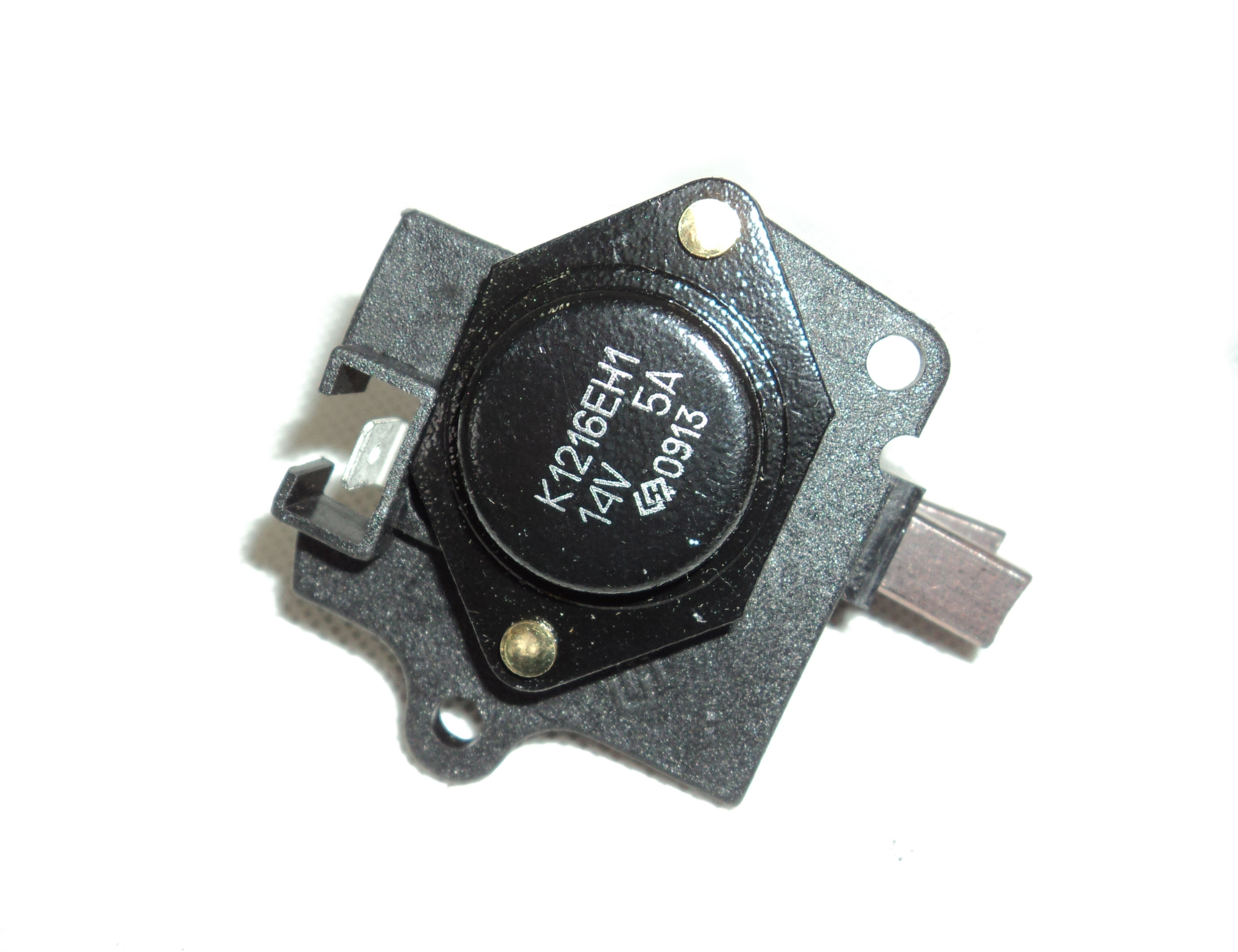

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехуровневый. Контактное реле регулятора можно упустить, так как оно, уже давно не используется на автомобилях ВАЗ.

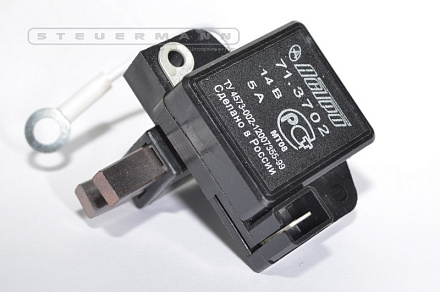

На сегодняшний день, наибольшую популярность имеет регулятор напряжения электронного типа. Его конструкция, включает в себя обмотку, состоящую из 1300 витков провода. В процессе работы, она намагничивает металлический сердечник.

Заводской показатель сопротивления, в данном реле, равен 17 Ом. Если при проверке специальным прибором, уровень сопротивления будет ниже или выше, то это означает, что внутри реле происходит замыкание.

Основной составляющей устройства, отвечающего за стабилизацию напряжения, являются резисторы. Во время работы, в них происходит коммутация. Их устройство предусмотрено таким образом, чтоб выдерживать перепады напряжения до 80 Ом.

Исключением является трехуровневый регулятор. Он устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтоб закрепить и подключить данное устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. Провода, идущие от устройства, нужно просунуть в это отверстие, и подсоединить их таким образом, чтоб трехуровневый регулятор и блок управления ним, расположенный на массе кузова, получали питание от одного источника.

У многих может возникнуть такой вопрос: «почему данный аппарат, получил название «трехуровневый»?» Ответ прост: при его работе, выделяют три штатных режима работы: минимальный (13,72 В), средний (14,26 В), и максимальный (14,75 В).

Трехуровневый тип, отличается от электронного, своим предназначением. На ВАЗ 2107, существует такая проблема, как: во время морозов, аккумулятор не держит заряд, а генератор не заряжает его. Так вот, для того, чтоб устранить данную проблему, используют регулятор такого типа.

Итог

Поскольку, ВАЗ классика уже довольно устаревшие, проблем с проводкой и перепадами напряжения Вам не избежать. Так вот, для того, чтоб не было потом серьезных последствий, используйте регуляторы напряжения.

Причем, для нормально работы двигателя, как в мороз, так и в жару, рекомендуют устанавливать сразу два варианта устройства: трехуровневый и электронный. Тогда, Ваш автомобиль, вовсе не будет иметь проблем с пропавшей искрой, или перегоревшими узлами.

Реле-регулятор напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее его называть регулятором без добавления «реле», так как современные автомобили оснащаются электронными приборами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но именно на примере механического регулятора нужно рассматривать работу и принцип функционирования прибора.

Для чего необходим регулятор?

На автомобилях используются генераторные установки, которые вырабатывают переменное трехфазное напряжение. После этого происходят такие преобразования:

1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
2. Происходит выпрямление каждой фазы и преобразование напряжения в постоянное однополярное.
3. Отсекается вся переменная составляющая при помощи электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Величина напряжения зависит от частоты вращения, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не использовать регулятор).

Поэтому нужно стабилизировать напряжение. Способ, который используется в бытовой технике, — установка простого стабилитрона, не подходит. Мощность у генератора очень высокая, ток свыше 50 А. Если и можно найти в природе такой стабилитрон, то он не будет уступать своими размерами двигателю автомобиля. Стоимость производства такого прибора очень высокая. Фото реле-регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В статорной обмотке может вырабатываться электрический ток только в том случае, если на нее будет воздействовать постоянное магнитное поле.

Чтобы создать магнитное поле, нужно на обмотку ротора подать напряжение. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. А у нее максимальный потребляемый ток не более 2,6 А. Его намного проще стабилизировать.

Электромеханические устройства

Они не используются уже несколько десятилетий, так как у них имеются существенные недостатки:

1. Маленький ресурс.
2. Необходимость в частом обслуживании.
3. Массивная конструкция.

Основные компоненты прибора:

1. Электромагнитное реле.
2. Термокомпенсирующее сопротивление.
3. Дроссель.
4. Дополнительные резисторы — 2 шт.

Якорь закреплен при помощи хомута к Таким реле-регулятором напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

1. Как только включается зажигание, подается ток от аккумулятора на сердцевину дросселя.
2. Ток проходит также по нормально замкнутым контактам, подается на клемму «Ш» регулятора.
3. Цель — обмотка возбуждения. На нее подается питание при включении зажигания.
4. Напряжение поступает через контакт «Я» на сопротивление термокомпенсации и обмотку регулятора, второй конец которой соединен с массой.
5. Покуда намагничивающая сила у сердцевины незначительная, контакты К1 замкнуты, по роторной обмотке возбуждения проходит ток. Его величина порядка 2,6 Ампер.
6. При этом ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, хомут, лампу в приборной панели, реле для контролирования зарядки.

При запуске двигателя

Как только будет запущен двигатель, происходят такие процессы:

1. Намагничивание сердцевины.
2. Преодолевается усилие пружины, и группа контактов К1 размыкается.
3. Производится включение первой ступени регулировки.
4. Электрический ток поступает на дроссель и добавочные сопротивления (R доб = 5,5 Ом).
5. Ток в роторной обмотке постепенно возрастает, а напряжение уменьшается.
6. Группа контактов К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения то подается, то нет. Когда ротор вращается очень быстро, то в цепь его обмотки включается небольшое сопротивление — в результате этого напряжение повышается максимум до 14,6 Вольт. Величина тока в обмотке возрастает до такого значения, что притягивается вторая группа контактов К2. При этом включается в работу вторая ступень регулировки напряжения.

Особенности полупроводниковых конструкций

Все вышеописанные процессы можно применить и к электронным регуляторам на основе полупроводников. Вот только функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактно-транзисторные , которые являются симбиозом механического и электронного регулятора. Надежность устройств такого типа все равно оставляет желать лучшего, так как присутствуют механические элементы в конструкции.
2. Полностью бесконтактные — изготовлены на современной электронной базе. Позволяют более эффективно проводить регулировку напряжения в бортовой сети.

Некоторые автомобилисты не знают, где находится реле-регулятор напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле с щетками. На старых модификациях автомобилей они устанавливались в подкапотном пространстве, соединялись с щеточным механизмом проводами.

Генератор ваз 2107 инжектор плохо дает зарядку

Самое неприятное что может случится с автомобилем это поломка в пути. Данная ситуация может заставить понервничать даже опытных автолюбителей, Вы спокойно едите к себе домой после тяжелого трудового дня и на полпути внезапно двигатель автомобиля глохнет. Ваша рука тут же тянется к замку зажигания, поворачиваете ключ, но вместо звука работающего стартера Вы слышите гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает похожие «сигналы», то скорее всего виновником непредвиденной ситуации является отсутствие заряда аккумулятора.

Работа системы подзарядки в штатном режиме

Во время запуска двигателя происходит разряд аккумуляторной батареи, и для того что бы восстановить потраченную энергию в автомобиле устанавливают генератор. При нормальной работе генератора и регулятора напряжения, в электрическую сеть автомобиля поступает постоянное напряжение которое колеблется от 13.6 до 14.2 В. Ниже приведена принципиальная схема электроснабжения «классики»:

Работает данная схема так:

Когда твердая рука водителя поворачивает ключ зажигания, напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз. 14. В следствии возникновения электромагнитного поля контакты реле замыкаются и напряжение через плавкий предохранитель поз. 10.

При исправной и заряженной аккумуляторной батареи данное напряжение равно 12 Вольтам. Если с предохранителем все нормально напряжение подается в бортовую сеть автомобиля и дальше делится между потребителями. Но нас интересует только цепь генератора и контрольная лампа зарядки аккумулятора, поэтому подробно опишем данные цепи.

Итак, напряжение попало на контрольную лампу заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Дальше напряжение поступает на клемму Ш5 и пройдя через монтажный блок поз. 10 поступает на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61» которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 -регулятор напряжения
2- собственно сам генератор

После того, как на обмотку возбуждения подано питание генератор запускается. В зависимости от частоты вращения коленчатого вала будет меняться фазовое напряжение которое поступает на диодный блок.

При достижении напряжения в 12 Вольт (на выходе с диодного блока) напряжение на контактах контрольной лампы выравнивается, и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 Вольт, которым аккумуляторная батарея и заряжается.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым индикатором того что система подзарядки АКБ дает сбой является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленвала не ниже 800 об/мин). Вторым индикатором по работе которого можно судить о исправной системе является стрелка вольтметра.

Если стрелка вольтметра при заведенном двигателе находится ниже зеленного диапазона — то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «классика» как правило проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому для исключения неожиданных поломок мы рекомендуем самостоятельно с помощью тестера проверять работу генератора.

Кстати, проверка работы с помощью генератора при помощи обычного тестера является самым надежным способом проверки работоспособности генератора и цепи зарядки АКБ.

Итак, берем в руки мультиметр (тестер) и открываем капот нашего автомобиля. Наша цель замерить напряжение на клеммах АКБ при работающем двигателе, при нормальной работе оно должно находится в диапазоне 13.5…14.2 Вольта.

Еще раз напоминаем, для того что бы избежать повреждения электронных компонентов автомобиля ЗАПРЕЩАЕТСЯ отсоединять клеммы от АКБ при работающем двигателе.
Если в процессе диагностики Вы обнаружили проблемы с подзарядкой АКБ, то переходим к следующему разделу нашей статьи.

Устраняем неисправность

Наиболее распространенной проблемой которая может привести к неполному заряду АКБ является банальное окисление клемм или места подсоединения кабеля к массе автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контактов. Если напряжение по-прежнему не «вернулось» продолжаем поиски.

Этап второй . С помощью того же тестера замеряем напряжение на «30» клемме (плюсовой щуп на клемму, минусовой на кузов автомобиля) если измеренное напряжение сильно отличается от значений, полученных на клеммах аккумулятора, то проблема кроется или в окислении самой клеммы «30» или нарушена проводка соединяющая генератор и АКБ.

Этап третий. Часто можно встретить ситуацию, когда лампочка «заряда» не горит, напряжение на клеммах АКБ в норме, стрелка вольтметра находится на своем положенном месте, но при этом АКБ очень быстро разряжается. Причиной данной поломки кроется в прослабленном ремне генератора. Следовательно — проверяем натяжение ремня генератора, при прикладывании усилия в 10 кгс ремень не должен прогибаться более чем на 17мм.

Этап четвертый . После многолетней службы, щетки генератора истираются практически в «ноль» поэтому если Вам не помогли советы, описанные выше, проверяем длину щеток, если их длина менее 5 см — меняем щеточный узел в сборе.

Этап пятый . Проверка диодов, с помощью тестера проверяем целостность полупроводниковых диодов.

Этап шестой . Проверка обмоток генератора.

В автомобиле источников энергии два. Аккумуляторная батарея и генератор. Причём генератор является главным, так как способен заряжать аккумулятор во время движения. В самых крайних, отчаянных случаях энергией аккумулятора можно пользоваться. По разным оценкам, в самом оптимистичном случае на аккумуляторе можно по ровной дороге проехать около 100 км. При этом не должны быть включены фары, отключена печка, и, желательно, температура окружающего воздуха должна быть невысокой, а скорость — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор при этом будет полностью заряжен. Только в этом случае вся энергия пойдёт в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда АКБ, причин может быть множество.

Начнём с генератора. На ВАЗ 2107 (карбюратор), стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трёхфазный двигатель.

Причины, при которых нет зарядки аккумулятора, могут быть общие, независимо от того стоит ли у вас карбюратор или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах отсутствует напряжение. Это может произойти потому, что перегорели выпрямительные мосты (диодные), обмотка и многие другие причины.

На ВАЗ 2107 (инжектор) установлен восьмёрочный генератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдаёт больший ток, не 55 А, а около 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и обладает большей удельной мощностью. На рисунке изображён генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде, чем утверждать, что зарядка пропала именно в генераторе ВАЗ 2107, проверьте:

• Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.
• Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.
• Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.
• Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе с механизмом щёток, и его задача – стабилизировать напряжение на выходе. Несколько лет назад встречались реле, которые были вштампованы в печатную плату, и находились под панелью приборов, были неразборными. На рисунке реле указано стрелкой. В обиходе из – за характерной формы его называют «таблеткой».

Теперь с развитием микроэлектроники печатную плату с успехом заменяет полупроводниковое реле. Размеры стали меньше, и нет проблем с установкой.

Как проверить, исправно ли реле зарядки?

Для этого:

• открываем капот;
• заводим двигатель;
• С помощью вольтметра замеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение будет выше 14,8 В или меньше 13,2 В, колебаться, выходя за эти пределы – неисправно реле зарядки.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Реле-регулятор напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее его называть регулятором без добавления «реле», так как современные автомобили оснащаются электронными приборами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но именно на примере механического регулятора нужно рассматривать работу и принцип функционирования прибора.

Для чего необходим регулятор?

На автомобилях используются генераторные установки, которые вырабатывают переменное трехфазное напряжение. После этого происходят такие преобразования:

1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
2. Происходит выпрямление каждой фазы и преобразование напряжения в постоянное однополярное.
3. Отсекается вся переменная составляющая при помощи электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Величина напряжения зависит от частоты вращения, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не использовать регулятор).

Поэтому нужно стабилизировать напряжение. Способ, который используется в бытовой технике, — установка простого стабилитрона, не подходит. Мощность у генератора очень высокая, ток свыше 50 А. Если и можно найти в природе такой стабилитрон, то он не будет уступать своими размерами двигателю автомобиля. Стоимость производства такого прибора очень высокая. Фото реле-регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В статорной обмотке может вырабатываться электрический ток только в том случае, если на нее будет воздействовать постоянное магнитное поле.

Чтобы создать магнитное поле, нужно на обмотку ротора подать напряжение. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. А у нее максимальный потребляемый ток не более 2,6 А. Его намного проще стабилизировать.

Электромеханические устройства

Они не используются уже несколько десятилетий, так как у них имеются существенные недостатки:

1. Маленький ресурс.
2. Необходимость в частом обслуживании.
3. Массивная конструкция.

Основные компоненты прибора:

1. Электромагнитное реле.
2. Термокомпенсирующее сопротивление.
3. Дроссель.
4. Дополнительные резисторы — 2 шт.

Якорь закреплен при помощи хомута к Таким реле-регулятором напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

1. Как только включается зажигание, подается ток от аккумулятора на сердцевину дросселя.
2. Ток проходит также по нормально замкнутым контактам, подается на клемму «Ш» регулятора.
3. Цель — обмотка возбуждения. На нее подается питание при включении зажигания.
4. Напряжение поступает через контакт «Я» на сопротивление термокомпенсации и обмотку регулятора, второй конец которой соединен с массой.
5. Покуда намагничивающая сила у сердцевины незначительная, контакты К1 замкнуты, по роторной обмотке возбуждения проходит ток. Его величина порядка 2,6 Ампер.
6. При этом ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, хомут, лампу в приборной панели, реле для контролирования зарядки.

При запуске двигателя

Как только будет запущен двигатель, происходят такие процессы:

1. Намагничивание сердцевины.
2. Преодолевается усилие пружины, и группа контактов К1 размыкается.
3. Производится включение первой ступени регулировки.
4. Электрический ток поступает на дроссель и добавочные сопротивления (R доб = 5,5 Ом).
5. Ток в роторной обмотке постепенно возрастает, а напряжение уменьшается.
6. Группа контактов К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения то подается, то нет. Когда ротор вращается очень быстро, то в цепь его обмотки включается небольшое сопротивление — в результате этого напряжение повышается максимум до 14,6 Вольт. Величина тока в обмотке возрастает до такого значения, что притягивается вторая группа контактов К2. При этом включается в работу вторая ступень регулировки напряжения.

Особенности полупроводниковых конструкций

Все вышеописанные процессы можно применить и к электронным регуляторам на основе полупроводников. Вот только функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактно-транзисторные , которые являются симбиозом механического и электронного регулятора. Надежность устройств такого типа все равно оставляет желать лучшего, так как присутствуют механические элементы в конструкции.
2. Полностью бесконтактные — изготовлены на современной электронной базе. Позволяют более эффективно проводить регулировку напряжения в бортовой сети.

Некоторые автомобилисты не знают, где находится реле-регулятор напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле с щетками. На старых модификациях автомобилей они устанавливались в подкапотном пространстве, соединялись с щеточным механизмом проводами.

Реле-регулятор ВАЗ-2107: принцип работы и типы

Реле-регулятор ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее называть его контроллером без добавления «реле», так как современные автомобили оснащены электронными устройствами на основе полупроводников. А соленоида в конструкции нет. А вот на примере механического контроллера нужно рассматривать работу и работу устройства.

Зачем нужен регулятор?

В автомобилях используются генераторные установки, вырабатывающие трехфазное переменное напряжение.Далее идут такие преобразования:

1. Трехфазный выпрямитель подается на блок из шести кремниевых диодов.
2. Выпрямление каждой фазы и преобразование напряжения постоянного тока в однополярное.
3. Усекает все переменные компоненты с помощью электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Величина напряжения зависит от частоты вращения, так как мощность генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не использовать контроллер).

Значит нужно стабилизировать напряжение. Способ, который используется в бытовой технике, — установка простая, стабилитрон не подходит. Мощность от генератора очень высокая, ток выше 50 А. Если удастся найти в природе стабилитрон, то он не будет соответствовать его размеру двигателю. Стоимость производства такого устройства очень высока. Фото реле-регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В обмотке статора возникает электрический ток только в том случае, если на нее действует постоянное магнитное поле.

Для создания магнитного поля необходимо обмотке ротора и подачи напряжения. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. И у него максимальный потребляемый ток не более 2,6 А. Стабилизировать гораздо проще.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, данная система состоит из семи…

Электромеханические устройства

Не используются несколько десятков лет, так как имеют существенные недостатки:

1. Малый ресурс.
2. Необходимость частого обслуживания.
3. Прочная конструкция.

Устройство

1. Соленоид.
2. Сопротивление температурному балансу.
3. Дроссель.
4. Дополнительные резисторы – 2 шт.

Анкер крепится хомутом к биметаллической пластине. Таким реле-регулятором напряжения ВАЗ-2107 (система впрыска карбюратора) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы можно разделить на несколько этапов:

1. После включения зажигания ток подается от аккумуляторной батареи на сердечник дросселя.
2. Ток протекает также через нормально замкнутые контакты, подается на клемму «W» регулятора.
3. Объектив – обмотка возбуждения. Она питается при включенном зажигании.
4. Напряжение передается через контакт «I» на сопротивление термокомпенсации и контроллер обмотки, второй конец которого заземлен.
5. Пока сила намагничивания сердечника незначительна, контакты K1 замыкаются за счет протекания тока обмотки вращающегося возбуждения.Его значение составляет около 2,6 Ампер.
6. Одновременно подается ток на выключатель в замке зажигания, нормально замкнутые контакты, коромысло, лампу в панели приборов, реле управления зарядкой.

При запуске двигателя

Как только двигатель работает, происходят следующие процессы:

1. Намагничивание сердечника.
2. Сила пружины преодолевается, и контакт К1 размыкается.
3. Настроен для включения первой ступени регулирования.
4. Электрический ток, подведенный к дросселю и дополнительному сопротивлению (Rвн = 5,5 Ом).
5. Ток в обмотке ротора постепенно увеличивается, а напряжение уменьшается.
6. A Группа контактов К1 замкнута.

Процесс повторяется, снова якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на катушку возбуждения то подается, то нет. Когда ротор вращается очень быстро, в цепь его обмотки включается небольшое сопротивление — в результате напряжение увеличивается максимум до 14 В.6 вольт. Величина тока в обмотке увеличивается до такой величины, что размыкается вторая группа контактов К2. При этом вступает в работу вторая ступень регулирования напряжения.

Особенности полупроводниковых структур

Все вышеперечисленные процессы могут быть применены к электронным контроллерам на основе полупроводников. Здесь только функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактно-транзисторные , которые представляют собой симбиоз механического и электронного контроллера.Надежность устройств этого типа пока оставляет желать лучшего, так как в конструкции присутствуют механические элементы.
2. Полностью громкая связь – сделано с современной электронной базой данных. Позволяет более эффективно регулировать напряжение в бортовой сети автомобиля.

Некоторые автомобилисты не знают, где находится реле-регулятор напряжения ВАЗ-2107. На новых машинах он крепится прямо в корпусе генератора в одном блоке со щетками. На старых версиях автомобилей они устанавливались в моторном отсеке, соединяясь с проводами щеточного механизма.

…

Принцип работы генератора ваз 2107 инжектор

Источник электроэнергии в автомобиле – самый важный элемент. Инжекторный генератор ВАЗ 2107 мало чем отличается от своего карбюраторного родственника. В конструкции есть небольшие нюансы, но основные отличия заключаются в способе снятия и установки. Он выполнен по классической схеме — трехфазный генератор переменного тока.

В бортовой сети инжекторно-карбюраторной ВАЗ 2107 постоянное напряжение 12 вольт.Поскольку генератор вырабатывает переменное трехфазное напряжение, необходимо его выпрямить полупроводниковыми диодами. Они расположены на подковообразной планке, всего диодов шесть. Поскольку генератор выдает нестабильное напряжение (в зависимости от оборотов двигателя оно может варьироваться в пределах от 12 до тридцати вольт), установлен стабилизатор напряжения. Его использование позволяет поддерживать напряжение в бортовой сети в пределах 13,2..14,8 Вольт.

Замена ремня на ВАЗ 2107 инжектор

Для проведения работ по замене ремня генератора на инжекторном автомобиле ВАЗ 2107 потребуется несколько инструментов: ключ на 17 и монтажная лопатка.Конечно же, новый ремень привода генератора. Чтобы снять ремень, нужно ослабить гайку крепления генератора к регулировочной планке. После этого монтажной лопаткой перемещаем генератор к блоку двигателя ВАЗ 2107.

Сдвинув генератор к блоку, можно легко снять ремень. Стоит отметить тот факт, что перед снятием ремня на инжекторной ВАЗ 2107 необходимо отключить датчик положения коленчатого вала. После этого снимаем старый ремень и одеваем новый.Теперь той же лопаткой отодвигаем генератор от блока двигателя. Добиваемся необходимого натяжения ремня.

Причиной плохой зарядки аккумулятора на ВАЗ 2107 может быть недостаточно натянутый ремень генератора. Слишком тугое затягивание приведет к износу деталей генератора, включая подшипники. Провисание ремня должно составлять не более восьми миллиметров при воздействии силы в 90 ньютонов. Добившись нужного натяжения ремня, затяните гайку крепления генератора к натяжной планке и установите на место датчик положения коленчатого вала.Если не установить датчик, то бортовой компьютер инжекторной ВАЗ 2107 выдаст ошибку.

Демонтаж генератора

Для ремонта генератора ВАЗ 2107 требуется его разборка. Если на установленном блоке можно поменять щетки с регулятором напряжения, то чтобы поменять подшипники и диоды, придется полностью разбирать генератор. Перед разборкой нужно запастись новыми подшипниками, диодной сборкой, регулятором напряжения.Если все полностью менять, то можно заменить и конденсатор.

Сначала снимите конденсатор и регулятор напряжения. Все шайбы и гайки собираем в одно место, чтобы не потерять. Затем откручиваем шкив с крыльчаткой, вынимаем шпонку и снимаем кольцо, которое установлено за ней. Теперь можно сдернуть крышку с ротора генератора ВАЗ 2107. Чтобы поменять подшипник на передней крышке, нужно открутить четыре гайки, которые держат подшипник. Затем выбить его и запрессовать новый.

Теперь приступаем к задней крышке, в которой установлена ​​диодная сборка. Выбиваем анкер, откручиваем болты, соединяющие подкову и крышку. Отсоедините обмотку статора, снимите диоды. Если в обмотке статора инжекторного генератора ВАЗ 2107 произошло короткое замыкание, то его следует заменить. Диоды лучше заменить целым блоком, но можно и припаять. Только при установке новых диодов в генератор нужно быть предельно аккуратным, а после того, как все спаяно, залить эпоксидкой.Собираем инжекторный генератор ВАЗ 2107 в обратном порядке, не забывая даже о самых мелких деталях.

Проверяется генератор ВАЗ 2107, не снимая его с автомобиля. Для этого потребуется вольтметр или мультиметр и контрольная лампа. Проверка генератора ВАЗ 2107 заключается в измерении выдаваемого им напряжения под нагрузкой и без включения потребителей. При подозрении на неисправность генератора необходимо предварительно проверить натяжение ремня привода генератора. Если натяжение ремня в норме, то проверяем напряжение на клеммах аккумулятора.Значение напряжения при средних оборотах коленвала и при дальнем свете фар должно быть в пределах 14,5 — 13,5В.

Перезаряд батареи.

Перезарядка характеризуется повышенным напряжением на клеммах аккумулятора, то есть напряжение выше 14,5 В. Причина связана с регулятором напряжения. Чаще всего его неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора обычно не высока и в этом случае его проще поменять.Перед заменой очистите место прилегания минусовой клеммы регулятора к корпусу генератора.

Отсутствие заряда или плохой заряд.

Если значение меньше минимального, проверьте напряжение холостого хода. Также необходимо измерить напряжение между выводом 30 генератора и его корпусом.
Если при проверке генератора ВАЗ 2107 значение напряжения при включении дальнего света фар на клеммах аккумуляторной батареи ниже 13,5 В, а при выключенном свете напряжение медленно повышается до значения до 13 В. — 13.4 В. Причину в этом случае нужно искать в плохом контакте от вывода 30 генератора к аккумулятору, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надежности соединения на выводе 30 генератора необходимо измерить напряжение между выводом и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумулятора, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самой клеммы, расположенной между проводом и генератором.Плохой контакт в этом месте также будет сопровождаться сильным нагревом контактного болта.
Если напряжение на клемме больше 13,5 В, то измерить между плюсовой клеммой генератора и корпусом генератора. Если значение равно значению напряжения между выводом 30 генератора и его корпусом, устранить нарушение контакта между отрицательным выводом генератора и корпусом двигателя. Если значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумулятора.Если значения напряжения на клеммах аккумуляторной батареи и клемме 30 генератора совпадают, то неисправен сам генератор. Наиболее частая неисправность в этом случае – пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ВАЗ 2107 напряжение на клеммах аккумулятора при включенном и выключенном дальнем свете одинаковое. При этом значение напряжения между клеммой
30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора.Это возможно, если неисправен регулятор напряжения генератора или нет напряжения для начального возбуждения, неисправен сам генератор.

Сначала нужно проверить наличие напряжения для возбуждения генератора. Лучше это сделать с помощью контрольной лампы, подключив один ее конец к корпусу, а другой к проводу, подходящему к щеткам генератора или клемме 61 генератора, если генератор имеет встроенный регулятор напряжения. Если на проводе нет питания, то необходимо проверить целостность проводов, предохранитель и исправность регулятора напряжения на автомобилях с дистанционным управлением.

Встроенные регуляторы напряжения необходимо проверять при включенном питании, на подсоединенном к ним проводе или на клемме 61 генератора. Как это сделать описано в статье и останавливаться на этом вопросе здесь не имеет смысла. Если и регулятор, и щеточный узел исправны для возбуждения, то неисправность надо искать в генераторе.

Проскальзывание приводного ремня.

Рассмотрим еще один вариант событий, выявленных при проверке генератора ВАЗ 2107. После запуска двигателя, без включения нагрузки, значение напряжения меньше нормы, но через некоторое время возвращается к норме.При включении резко падает нагрузка. Падение также может быть следствием резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянной частоте вращения. Это свидетельствует о проскальзывании ремня привода генератора, что может быть вызвано ослаблением или износом, как самого ремня, так и шкивов. В этом случае износ можно легко определить по наличию глянца на нижней части шкива. В этом случае ремень подлежит замене, затягивать в этом случае бесполезно. Более того, чрезмерно натянутый ремень может стать причиной разрушения подшипников генератора.При установке нового ремня обратите внимание на величину его погружения в канавку шкива. Если ремень полностью вышел из строя, то шкив также подлежит замене.

Ну и наконец, последний, когда напряжение на клеммах аккумулятора при проверке генератора ВАЗ 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте его минусовой клеммы с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

«Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL+ENTER»

admin 09.10.2014

Здравствуйте. Хочу рассказать о своей битве с низким уровнем напряжения на своей 7. Как известно, на классическом впрыске генератор уже установлен на 73! ампер, которых в идеале должно хватить как минимум на 4 светильника по 100 Вт каждый. Так я думал, приобретая эту машину, вместо ВАЗ 2106, в которой установка генератора с 08 на 55А решила проблему недозаряда в принципе.Каково же было мое удивление, когда каждый включенный прибор (фары, печка, обогрев стекол) отклонял стрелку вольтметра до упора влево и влево, в итоге не оставляя аккумулятору ничего для подзарядки… Цифровой мультиметр подтвердил ужасное опасения — при включенных вышеозвученных потребителях напряжение на клеммах аккумулятора было 12 В на холостом ходу и 13 В на всех оборотах выше 1500. Ремень натянут. Удивлению не было предела. Китайская восьмерка гена на шохе тянула намного больше (4 дальних фары, стекло, печка, буфер) и ниже 13 не опускалась.8. Что ж, надо было что-то делать. У соседнего калыма купили новый аналогичный ген и сразу ввели взамен старого. Перекур, запуск двигателя и… 13 вольт в нагрузке (без него 14, как на старом). Если бы подвернулся шланг, я бы зачерпнул из бака бензина и сжег это творение итальянских мастеров, но шланга под рукой не оказалось и злость от потраченных денег и времени сменилась любопытством — а толку ? Вооружившись тестером, измерил планку на реле-регуляторе (РР), на проводе, который выходит из доп.выпрямитель и подключен к ПП. На ней при работающем двигателе на любых оборотах выше 1500 при любой нагрузке 14! Вот и вся мысль Штирлица. Получается, что генератор «думает», что работает исправно, держит свои выставленные 14 В для доп. выпрямителя, а на основном выпрямителе напряжение падало пропорционально нагрузке, а он (ген) об этом не догадывался. Чтобы исправить ситуацию, нужно было запитать ПП от +акб, тогда регулятор должен корректно выполнять свою функцию. Сказано — сделано.от главного реле форсунки был протянут провод (первое слева под бардачком, толстый красный провод с полоской) к РР. Как на схеме

Белый провод, выходящий из генератора, необходимо отсоединить.
Полную схему с обозначениями можно взять здесь
Теперь при включенном зажигании питание для ПП идет от общей сети, а значит, он будет следить за уровнем напряжения по ней. Перекур, заводим двигатель и… вуаля. Стрелка штатного вольтметра замирает в конце зеленой зоны (14в) при любой нагрузке, если обороты двигателя выше 1300 об/мин.

Ближний свет, печка, музыка включена (не тихая)

Финито проблема. Единственный минус — неработающая лампочка батареи на панели, но стрелка есть, так что лампочка не нужна в принципе. можно снять — это сделает вашу машину легче, добавит динамики и снизит расход топлива. Какая хорошая вещь! Надеюсь, я помог кому-то с хроническим недозарядом. Удачи всем на дороге.
И еще немного информации: если делать как указано выше и так, то необходимо снять с приборки лампочку аккумулятора (3-я сверху), иначе при включении зажигания будет гореть свет.

Уважаемые покупатели, во избежание ошибок при отправке генератора, в строке «Комментарий» указывайте модель Вашего автомобиля, год выпуска.

Генераторы

на автомобили ВАЗ предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а также для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, систем вентиляции и отопления и других штатных потребителей электроэнергии.

Генератор 2104-07 или 21045 КЗАТЭ 2107-372.3701-03/05 для автомобилей после 01.04.07 — генератор переменного тока 372.3701-03 со встроенным выпрямительным блоком и интегральным устройством, предназначенный для работы в качестве источника электрической энергии параллельно с аккумулятор в системе электрооборудования автомобилей ВАЗ-2104-07, автомобилей после 01.04.07 (инжектор), 21045, 2108-21099 и модификаций, работающих при температуре окружающей среды от минус 40 С° до плюс 45 С° и влажности до 90%. Номинальное напряжение, В 14. Максимальный выпрямленный ток, А 73

и.- Регулятор напряжения и щеточный узел для выхлопных генераторов с 1996 г.

1. — Крышка генератора со стороны контактных колец. 2. — Болт крепления блока выпрямителя. 3. — Контактные кольца. 4 — Шариковый подшипник вала ротора со стороны контактных колец. 5. — Конденсатор 2,2 мкФ ± 20% для подавления радиопомех. 6. — Вал ротора. 7. — Провод общего вывода дополнительных диодов. 8. — Зажим «30» генератора для подключения потребителей. 9. — Штекер «61» генератора (общий вывод дополнительных диодов).10. — Провод выхода «В» регулятора напряжения. 11. — Щетка, подключенная к выводу «В» регулятора напряжения. 12. — Регулятор напряжения. 13. — Щетка, подключенная к выводу «Ш» регулятора напряжения. 14. — Шпилька крепления генератора к натяжителю. 15. — Крышка генератора со стороны контактных колец. 16. — Крыльчатка вентилятора со шкивом привода генератора. 17. — Полюсный наконечник ротора. 18. — Шайбы подшипников. 19. — Кольцо распорное. 20. — Шариковый подшипник вала ротора со стороны привода.21. — Стальная втулка. 22. — Обмотка ротора (обмотка возбуждения). 23. — Сердечник статора. 24. — Обмотка статора. 25. — Выпрямительный блок. 26. — Болт крепления генератора. 27. — Буферный рукав. 28. — Втулка. 29. — Стопорная втулка. 30. — Вывод «В» регулятора напряжения. 31. — Щеткодержатель.

Ротор и статор — составные части электрической машины (в данном случае генератора), где неподвижная часть называется статором, а подвижная — ротором. Статор и ротор разделены воздушным зазором.Их активными частями являются обмотки и магнитопровод; все остальные детали являются конструкционными, обеспечивающими необходимую прочность, жесткость, охлаждение, вращение и т. д.

Щеточный узел — обеспечивает электрическую связь цепи ротора с цепями, расположенными в стационарной части машины; представляет собой два скользящих контакта.

Блок выпрямительный (диодный мост) — предназначен для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Регулятор напряжения (реле-регулятор) — преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные компоненты из нескольких компонентов

Крышки статора и генератора стянуты четырьмя винтами.Вал ротора вращается в подшипниках, установленных в крышках. Подшипники смазываются на заводе на весь срок службы генератора. Задний подшипник напрессован на вал ротора и прижат задней крышкой через пластмассовую втулку. Передний подшипник запрессован и закатан в переднюю крышку и может быть заменен только вместе с ним. Его внутреннее кольцо вместе с проставочным кольцом и шайбой зажимается гайкой между шкивом и ступенькой на валу ротора. В статоре генератора имеется трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку).Вторые концы фазных обмоток соединены с выпрямительным мостом. Пластины объединены в выпрямительный блок, установленный на задней крышке генератора. Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание на обмотку возбуждения подается через две угольные щетки. Щеткодержатель конструктивно совмещен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, в случае выхода из строя заменяется.Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «плюс» и «минус» подключен конденсатор емкостью 2,2 мкФ (±20%). » вентили (между «+» и «землей» генератора), расположенные на блоке выпрямителя. При включении зажигания напряжение подается на обмотку возбуждения генератора через контрольную лампу в комбинации приборов (лампа горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после запуска двигателя лампа горит, это свидетельствует о неисправности генератора или его цепей.

Генератор предназначен для поставок на внутренний рынок и на экспорт в страны всех климатических зон.

Прочие артикулы товаров и их аналоги в каталогах: 21070370101000 , 2107-372.3701-03/05.

ВАЗ 2104-2107, ВАЗ 2108, ВАЗ 2109-099.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить генератор на автомобиле классического семейства ВАЗ с инжекторным двигателем.

С Интернет Магазином АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

Электросхема генератора ВАЗ-2107. Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может различаться.С годами в машине добавлялись различные устройства, увеличивалось энергопотребление. Если в начале 80-х на автомобилях можно было встретить максимум радиоприемник или (в очень редких случаях) магнитолу, то в наше время список дополняется центральными замками, сигнализацией и системами безопасности, акустикой (сабвуферами, мощными усилителями).

Водителю помогают разного рода устройства — видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т.д. И все они потребляют электроэнергию, а генератор помогает восполнить заряд, который заряжает аккумулятор до оптимального уровня.

Двигатели карбюраторные

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный обратный ток для такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с системой впрыска.Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и питания всех потребителей.

Инжекторные двигатели

Инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток около 80-90 А, все зависит от варианта исполнения. Автомобили седьмой серии и подобные модели хороши тем, что они как конструктор. На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используются установки с обратным током 100 ампер и выше. Но использование таких устройств оправдано только при условии, что к электрооборудованию подключено много мощных потребителей. Независимо от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и блок диодов.

Автомобили до 1986 года выпуска

Генератор Г-222 применялся в автомобилях. Схема подключения ВАЗ-2107 практически такая же, как и на более поздних моделях.Но есть особенности, среди основных — есть контрольная лампочка, показывающая зарядку аккумулятора. И работала она с электромагнитным реле.

При включении зажигания питание подается от замка через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакт катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

Электромагнитное реле имеет нормально замкнутые контакты, поэтому при включении зажигания лампа горит.Но как только двигатель начинает работать, на генераторе вырабатывается ток. А через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

Это останавливает питание лампы накаливания, она гаснет. Это указывает на то, что батарея заряжается нормально. Только при условии, что при прекращении питания лампы на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Автомобили выпуска 1996 года и позже (карбюраторные двигатели)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года отличается от предыдущей одной небольшой особенностью — изменена мощность обмотки возбуждения.Машины совершенствовались, а некоторые улучшения позволяют сразу убить двух зайцев — упростить конструкцию и облегчить участь водителя.

После 1996 года вместо контрольной лампы стали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. А при необходимости он может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора для инжекторных двигателей

По сути, конструкция генераторной установки мало чем отличается от тех, что устанавливались на карбюраторные двигатели. Отличаются только тип возбуждения и контроль за самочувствием. В приборной панели установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень заряда. Ток протекает по нити накала лампы и подается на обмотку возбуждения при запуске двигателя.Схема подключения генератора ВАЗ-2107 независимо от года выпуска подразумевает работу в следующем режиме:

1. При включении зажигания питание подается на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
2. При вращении коленчатого вала начинает движение стартер и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
3. С обмоток напряжение (переменное, трехфазное) поступает на выпрямительный блок, а с него на вывод «30» генератора.
4. Клемма 30 подключена к аккумулятору (плюсовая клемма). Следовательно, вся электрическая система получает питание, а аккумулятор заряжается.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным двигателями практически идентична, имеются лишь небольшие особенности.

Вывод

Если для контроля предусмотрена лампа, через нее будет протекать ток, независимо от того, питает систему электроснабжения генератор или аккумулятор, они работают в паре.Но если в обмотке возбуждения произойдет обрыв, щетки стерлись, лампа не погаснет, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питанием всех потребителей. Больше особенностей схема подключения генератора ВАЗ-2107 не имеет.

Практически одинаково относится ко всем автомобилям (не только производства АвтоВАЗа, но и других заводов). Схема питания обмотки возбуждения стандартная, законы электродинамики везде одинаковы. Без подачи питания на обмотку ротора снять напряжение статора с выводов не получится, так как не будет вращающегося магнитного поля.

принцип действия и разновидности

Регулятор напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее называть его регулятором без добавления «реле», так как современные автомобили оснащены электронными устройствами на основе полупроводников. И электромагнитного реле в конструкции нет. Но именно на примере механического регулятора следует рассматривать работу и принцип функционирования устройства.

Для чего нужен регулятор?

В автомобилях используются генераторные установки, вырабатывающие переменное трехфазное напряжение.После этого происходят следующие преобразования:

1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
2. Происходит выпрямление каждой фазы и преобразование напряжения в постоянное однополярное.
3. Вся переменная составляющая отсекается с помощью электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Значение напряжения зависит от скорости вращения, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не используется регулятор).

Поэтому необходимо стабилизировать напряжение. Способ, который используется в бытовой технике, — установка простого стабилитрона, не годится. мощность от генератора очень большая, ток более 50 А. Если найти в природе стабилитрон, то он не уступит по своим размерам автомобильному двигателю. Стоимость производства такого устройства очень высока. Фото регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В обмотке статора электрический ток может генерироваться только при воздействии на нее постоянного магнитного поля.

Для создания магнитного поля необходимо намотать на ротор напряжение питания. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. И у него максимальный потребляемый ток не более 2,6 А. Стабилизировать его гораздо проще.

Аппараты электромеханические

Несколько десятков лет не используются, так как имеют существенные недостатки:

1. Небольшой ресурс.
2. Необходимость частого технического обслуживания.
3. Массивная конструкция.

Основные компоненты устройства:

1. Электромагнитное реле.
2. Термокомпенсирующее сопротивление.
3. Дроссель.
4. Дополнительные резисторы — 2 шт.

Анкер крепится хомутом к биметаллической пластине. Таким реле-регулятором напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

1. Как только зажигание включено, ток идет от аккумулятора к дроссельной заслонке.
2. Ток также проходит через нормально замкнутые контакты, подается на вывод «Ш» регулятора.
3. Обмотка возбуждения. На него подается питание при включении зажигания.
4. Напряжение поступает через контакт «I» на сопротивление термокомпенсации и обмотку регулятора, второй конец которой соединен с землей.
5. Пока сила намагничивания сердечника незначительна, контакты К1 замкнуты, по обмотке ротора возбуждения протекает ток.Его значение порядка 2,6 Ампера.
6. При этом ток идет на выключатель в замке зажигания, нормально замкнутые контакты, зажим, лампа в приборной панели, реле управления зарядкой.

При запуске двигателя

При запуске двигателя происходят следующие процессы:

1. Намагничивание сердечника.
2. Сила пружины преодолевается, и группа контактов К1 размыкается.
3. Активирована первая ступень регулировки.
4. Электрический ток поступает на дроссель и дополнительное сопротивление (Rвн = 5,5 Ом).
5. Ток в обмотке ротора постепенно увеличивается, а напряжение уменьшается.
6. Группа контактов К1 замкнута.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения то подается, то нет. При очень быстром вращении ротора в цепь обмотки включается небольшое сопротивление, в результате чего напряжение возрастает максимально до 14.6 вольт. Величина тока в обмотке увеличивается до такой величины, что притягивается вторая группа контактов К2. Включается вторая ступень регулирования напряжения.

Особенности полупроводниковых структур

Все вышеперечисленные процессы могут быть применены к электронным регуляторам на основе полупроводников. Но только функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактно-транзисторные , представляющие собой симбиоз механического и электронного регулятора.Надежность устройств такого типа пока оставляет желать лучшего, так как в конструкции присутствуют механические элементы.
2. Полностью бесконтактный — выполнен на современной электронной базе.
