Где находится реле вентилятора на Лада Калина: фото и видео

Автомобиль: Лада Калина.
Спрашивает: Абрамов Сергей.
Суть вопроса: не работает вентилятор охлаждения радиатора, грешу на реле вентилятора, где оно?

---

Здравствуйте, у меня перестал включаться вентилятор охлаждения радиатора. Думаю, что вышло из строя реле, но не знаю точно где оно расположено. Подскажите, пожалуйста!

---

А может быть это не реле вентилятора?

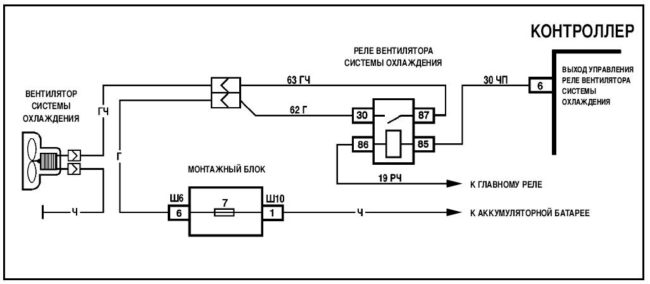

Для того, чтобы точно определить причину такой неисправности, необходимо в первую очередь проверить все контакты вентилятора на наличие окислов и следов ржавчины, также проводку на наличие обрывов и потёртостей.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Реле и предохранитель вентилятора, где они?

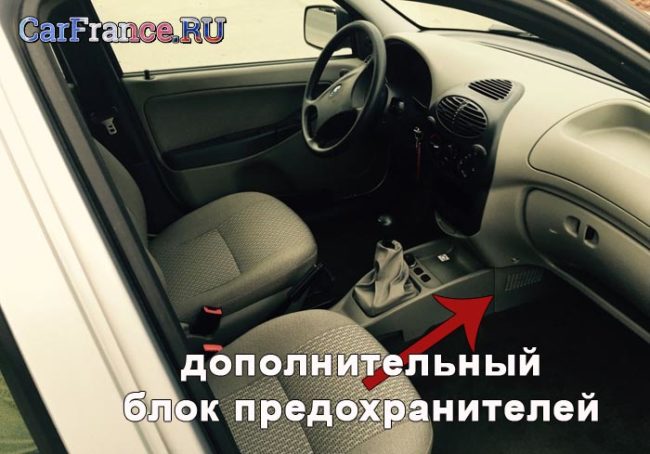

Дополнительный блок предохранителей отмечен стрелочкой на фото

Если эти манипуляции не принесли никакого успеха, то необходимо смотреть предохранитель и реле, отвечающие за работу вентилятора охлаждения.

1. Найти их не трудно, достаточно лишь открутить один болт, расположенный сбоку центральной консоли у левой ноги переднего пассажира.
2. Когда декоративная накладка демонтирована, нам понадобится ключ на «10», чтобы убрать блок предохранителей с места фиксации и вывести его наружу.
3. Эти работы могут вызвать некое неудобство, потому как к блоку реле подходят толстые жгуты проводов.
4. Таким образом он выглядит после снятия, теперь только останется проверить их на работоспособность и установить все на место в обратном порядке.

   Когда они демонтированы со своего места, можно с лёгкостью проводить с ними работы.

Обозначения:

1. Реле включения вентилятора охлаждения на низкой скорости.
2. Главное реле.
3. Реле включения вентилятора охлаждения на высокой скорости.
4. Предохранитель на 50 Ампер.
5. Реле включения насоса (топливного).

Предохранитель на вентилятор охлаждения калина

Каждый автовладелец желает, чтобы его «железный конь» всегда оставался верным, быстрым, надежным, и обладатели модели «Лада Калина» — не исключение. Одна из частых проблем отечественного автопрома — неисправность электроприборов. Если эта проблема коснулась и вас, не стоит сразу ехать на СТО и платить немалые деньги механикам. В первую очередь необходимо проверить предохранители на «Калине». Это можно сделать самостоятельно без каких-либо затрат.

Где находятся предохранители на «Калине» и зачем они нужны

Каждый автомобиль снабжен блоком предохранителей. «Калина» первого поколения имеет в своей комплектации 3 таких устройства: монтажное, управляющее и дополнительное. Модель второго поколения, или как ее еще называют «Калина 2», снабжена 2 блоками.

Данные элементы необходимы не только для защиты всей электроники автомобиля от сгорания, но препятствуют возникновению пожара, т.к. в случае короткого замыкания всю нагрузку они берут на себя. При этом сам предохранитель выходит из строя, тем самым останавливая подачу тока на электроприбор.

Типы предохранителей

Предохранители классифицируются на цилиндрические и ножевые. Первые использовались в эксплуатации российских автомобилей старого образца. Элементы ножевого типа считаются более безопасными, удобными и применяются во всех автомобилях «Лада Калина».

Также предохранители различаются по значению номинального тока, указанному на корпусе, и размеру. Кроме того, каждому значению максимально допустимого тока соответствует свой цвет, что тоже позволяет различить предохранители без особого труда.

Монтажный блок

Расположен под панелью приборов управления габаритами и светом фар, с водительской стороны слева от руля. В этом блоке предохранители «Калины» отвечают за сохранность практически всех установленных электроприборов. Местонахождение монтажного блока предохранителей авто 1 и 2 поколений одинаковое, но его схема различна.

Расшифровка предохранителей «Калины» 1-ого и 2-ого поколений представлена ниже.

Управляющий блок

На «Калине» 1-го поколения установлен под крышкой в центральной консоли. Предохранители этого блока защищают самые основные приборы электроники. Здесь же находится и разъем для диагностики инжектора. На авто 2 поколения блок находится под капотом, в моторном отсеке.

Дополнительный блок

Такой блок предохранителей есть только у «Калины 1». Находится под панелью центральной консоли, внизу с пассажирской стороны.

Расшифровка предохранителей на «Калине 1»

Предохранители монтажного блока

Маркировка на схеме	Сила тока, А	Оберегаемые элементы электросети
F-1	10	Поворотники, сигнал заднего хода, иммобилайзер, панель приборов
F-2	30	Электрические дверные стеклоподъемники
F-3	10	Аварийный сигнал
F-4	20	Дворники и омыватель лобового стекла, выключение отогрев стекла заднего вида
F-5	25	Двигатель отопителя салона (печка)
F-6	20	Звуковой сигнал (гудок)
F-7	10	Свет в салоне автомобиля, лампы стоп-сигналов
F-8	20	Отогревание стекла заднего вида
F-9	5	Правые габариты, лампа освещения бардачка
F-10	5	Левые габариты, наружное подсвечивание заднего номера
F-11	7,5	Задние противотуманные фары
F-12	7,5	Правый ближний свет, регулятор положения лампы ближнего света правой фары
F-13	7,5	Левый ближний свет, корректор положения лампы ближнего света левой фары
F-14	10	Правый дальний свет
F-15	10	Левый дальний свет
F-16	10	Правые передние противотуманные фары
F-17	10	Левые передние противотуманные фары
F-18	15	Обогрев сидений
F-19	10	Система тормозов АБС
F-20	15	Прикуриватель
F-21	10	Предохранитель заднего хода «Калины» (ограничитель на коробке передач)
F-22	15	Охранная сигнализация
F-23, F-24, F-25	Запас
F-26	25	АБС
F-27	50	Электрический усилитель руля
F-28	50	АБС

Реле монтажного блока

Маркировка на схеме	За что отвечает
К-1	Омыватель и щетки фар
К-2	Электрические стеклоподъемники
К-3	Стартер
К-4	Резервное реле
К-5	Поворотники, аварийный сигнал
К-6	Дворники лобового стекла
К-7	Дальний свет
К-8	Звуковой сигнал (гудок)
К-9	Противотуманные фары
К-10	Подогрев заднего стекла
К-11	Подогрев сидений

Предохранители управляющего блока

Обозначение на схеме	Сила тока, А	Защищаемые элементы электросети
F-1	15	Предохранитель главного реле, который отвечает за вентилятор охлаждения двигателя, продувка адсорбера, датчик массового расхода воздуха (ДМРВ), датчик скорости, датчик кислорода и катушку зажигания
F-2	15	Насос топлива
F-3	15	Электронный блок управления двигателем (ЭБУ), или же в простонародье «мозги»

Предохранители и реле дополнительного блока

Обозначение	Защищаемые элементы электросети
F-1	Предохранитель вентилятора охлаждения «Калины»
P-1	Реле второй скорости вентилятора охлаждения двигателя
P-2	Главное реле
P-3	Реле первой скорости вентилятора охлаждения двигателя
P-4	Реле насоса топлива

«Калина 2» — расшифровка назначения предохранителей

Предохранители монтажного блока на «Калине 2»

Обозначение на схеме	Сила тока, А	Оберегаемые элементы электросети
F-1	15	Катушка зажигания, форсунки, блок управления двигателем (ЭБУ, «мозги»), вентилятор охлаждающий двигатель
F-2	25	Электрооборудование кузова, электрические стеклоподъемники, наружные зеркала
F-3	15	Автоматическая коробка передач
F-4	15	Подушки безопасности
F-5	7,5	Панель приборов, электрический усилитель руля, датчик скорости, лампа стоп-сигнала, дворники лобового стекла, подогрев заднего и лобового стекол, обогрев сидений
F-6	7,5	Сигнализатор заднего хода
F-7	7,5	Клапан продувки адсорбера, датчик массового расхода воздуха (ДМРВ), датчик концентрации кислорода, фазовый датчик
F-8	25	Обогрев заднего стекла и наружных зеркал
F-9	5	Правые габариты
F-10	5	Левые габариты, подсвечивание заднего гос.номера
F-11	5	Задние противотуманные фары
F-12	10	Правый ближний свет
F-13	10	Левый ближний свет
F-14	10	Правый дальний свет
F-15	10	Левый дальний свет
F-16	10	Передняя противотуманная фара правая
F-17	10	Передняя противотуманная фара левая
F-18	20	Прикуриватель, подогревание сидений
F-19	7,5	Система АБС
F-20	15	Звуковой сигнал (гудок)
F-21	10	Топливный насос
F-22	15	Дворники и омыватель заднего и лобового стекол
F-23	5	Разъем для диагностики
F-24	7,5	Кондиционер, климат-контроль
F-25	7,5	Стоп-сигналы
F-26	25	АБС
F-27, F-28, F-29, F-30	—	Резерв
F-31	30	Электрооборудование кузова, мотор очистителя лобового стекла
F-32	30	Отопитель салона (печка), климат-контроль

Реле монтажного блока на «Калине 2»

Обозначение на схеме	Для чего предназначены
К-1	Вентилятор охлаждения двигателя
К-2	Центральный замок
К-3	Дополнительное реле стартера
К-4	Замок зажигания
К-5	Резерв
К-6	Дворники и омыватели стекол
К-7	Дальний свет
К-8	Звуковой сигнал (гудок)
К-9	Ближний свет
К-10	Обогревание заднего стекла
К-11	Главное реле
К-12	Топливный насос
К-13	Резерв
К-14	Вентилятор охлаждения двигателя
К-15, К-16	Обогревание лобового стекла
К-17	Кондиционер

Силовые предохранители блока в моторном отсеке

Обозначение на схеме	Сила тока, А	Защищаемые элементы электросети
FF-1	50	Обогрев лобового стекла
FF-2, FF-3	60	Генератор
FF-4	40	Вентилятор охлаждения двигателя
FF-5	50	Электрический усилитель руля
FF-6	40	Двигатель АБС

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше — для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем — есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора.

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Привет всем.
Вчера когда ехал с работы случилась неприятность. Смотрю стрелка температуры двигателя показывает 100градусов и не падает. Ехал с кондером. Проехал минут 20 температура не падает. Пока ждал человека температура упала. Поехал она опять 100 градусов ехал по пробкам пока она не перевалила за 100, я сразу остановил машину и поднял капот. Понял что вентилятор охлаждения не крутится, крутится только вентилятор кондиционера. Хоть что то конечно, но его не хватает в пробках и тем более с включенным кондером. Подождал минут 15 и поехал дальше благо пробок больше не было. По пути заехал в лада деталь и купил реле на всякий случай. Приехал домой, как раз приехал братан и начали разбираться в чем проблема.
Во первых долго искал картинку где находится реле включения вентилятора охлаждения на калине.
Нашел вот фото.

Короче говоря это 3-е реле. Чтобы добраться к нему снимаете пластиковый кожух со стороны пассажира.
Там один шуруп открутить. Затем надо ключем на 10 открутить планку с релюхами. Там одну гаечку открутить и вынуть планку из под панели. Замена реле не помогла. Стали разбиратся дальше. Оказалось что подгорели контакты на разъеме который подключается в вентилятор. Подогнули контакты и все работает. Думаю надо заменить будет этот разъем на новый.

Реле на вентилятор охлаждения калина

Предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не там где основные предохранители, а в другом месте вернее даже в двух. Один находится около рычага коробки передач под пепельницей.

Открывается крышка легко и просто нужно просто ковырнуть плоской отвёрткой.

Рассматриваем более тщательно, как выглядит каждый элемент.

Под цифрой 1 это силовая цепь главного реле, под 2 это топливный насос,3-цепь постоянного питания ЭБУ,4-разъём для диагностики ЭСУД

Если из строя выходит один из предохранителей нужно вынуть его и вставить новый. Аккумулятор нужно отключить.

Следующий блок предохранителей находится справа панели около воздуховода печки. Подробнее можно увидеть на картинке.

Для начала откручиваем саморез,он находится в углу справа, а потом производим снятие крышки.

Для того чтобы снять блок реле нужно воспользоваться торцовым или рожковым ключом на 10.

После аккуратно сдвигаем провода и вытаскиваем блок с предохранителями. Сразу хочется отметить, что вытащить его не очень удобно мешаются провода, после снятия он выглядит, так как показано на картинке.

В данном монтажном блоке под номером 1 –это включение вентилятора охлаждения двигателя(маленькая скорость),под номером 2-главное реле, под номером 3 включение вентилятора охлаждения двигателя(большая скорость),под номером 4 предохранитель вентилятора, под номером 5 реле включения топливного насоса.

Если выходит из строя один из предохранителей, или реле, производим замену на новый. Сборку производим в обратном порядке.

Предохранители топливного насоса и вентилятора охлаждения двигателя Lada Kalina (ВИДЕО)

Без поддержания нормального температурного режима невозможно представить работу двигателя внутреннего сгорания, потому автопроизводители уделяют СОД особое внимание. В автомобиле Лада Калина используется жидкостное охлаждение. Оно сложнее, чем воздушное и состоит из большего количества элементов. Один них – вентилятор системы охлаждения. Если он не будет работать или будет работать некорректно, эффективно охлаждать двигатель не получится.

Причины и признаки неисправностей вентилятора

Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

1. Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
2. Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно. Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
3. Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

Проблема с электровентилятором возможна и в другой ситуации, когда крыльчатка вращается постоянно, и электродвигатель не отключается. Электровентилятор может работать всегда или включаться в работу слишком рано, когда температура охлаждающей жидкости ещё не достигла даже рабочих параметров.

1. Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
2. Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.

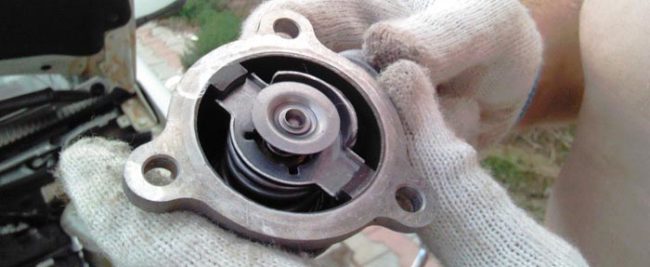

3. Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.

Ремонт или замена

Если причина отсутствия вращения крыльчатки в электровентиляторе, можно попытаться его починить. Зачастую ремонт сводится к замене щеток и подшипников электродвигателя. Но если в обмотках статора или ротора произошло замыкание, ремонт нецелесообразен, узел придется заменить. Больше в электровентиляторе ломаться нечему, так как конструкция простая.

Если не работает принудительное охлаждение, эксплуатировать автомобиль нельзя. Перегрев охлаждающей жидкости опасен для всех узлов силового агрегата. Резиновые соединительные шланги и прокладка ГБЦ начинают разрушаться, прогорают клапана. В конечном итоге крайне высокие температуры приведут к расширению поршней и задиру цилиндров, то есть потребуется капитальный ремонт двигателя.

Замена вентилятора СОД

Замена вентилятора охлаждения – не самая сложная процедура, первый этап предполагает подготовку нужных инструментов:

• торцевая головка на 10 мм с воротком;
• гаечный ключ (торцевой или накидной) на 8 мм;
• фигурная отвёртка;
• пассатижи.

Процесс замены выглядит следующим образом:

1. Чтобы было удобно демонтировать узел, следует снять корпус воздушного фильтра, открутив два крепежных болта.
2. С помощью плоскогубцев отсоединить пластиковую защёлку шланга расширителя.
3. Отсоединить фишку проводов от ДМРВ (датчик массового расхода воздуха) путем нажатия на фиксатор снизу.
4. Отсоединить фишку проводов от клапана для продувки адсорбера на коробе воздушного фильтра.
5. Снять хомут патрубка и отвести его в сторону.
6. Открутить 4 крепёжных болта и снять крышку корпуса.
7. Снять адсорбер, потянув его вверх.
8. Открутить крепежную гайку воздухозаборника (возле радиатора вверху).
9. Снять резиновую подушку возле аккумулятора и вынуть корпус воздушного фильтра.
10. Открутить две крепежные гайки ключом на 10 мм с правой стороны, после чего открутить две гайки ключом на 8 мм слева.
11. Отсоединить штекер проводов от электровентилятора.
12. Достать электровентилятор в сборе, отводя его в левую сторону.

Если узел меняется, процедура повторяется в обратном порядке. Для замены электродвигателя потребуется его демонтировать. Сделать это несложно, открутив три крепежных болта ключом на 10 мм. С другой стороны нужно отсоединить металлическую защёлку и снять мотор с крыльчаткой.

Модернизация СОД Калины

Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

Классические способы доработки

Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель. Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

Если способ оказался неэффективным, есть другой метод. Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок штуцера подогрева дроссельного узла. Затем открутить крышку расширительного бачка и, приложив ветошь, начать дуть в него до тех пор, пока со снятого патрубка не начнет литься антифриз. Для того чтобы доработать стандартную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат на 6 отверстий, ставят фильтр охлаждающей жидкости и другой краник отопителя.

Для повышения эффективности циркуляции зачастую устанавливается дополнительная помпа.

Другие варианты модернизации

Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения. Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

Доработка обеспечивает стабильную рабочую температуру в 90 градусов в условиях городского цикла, а печка начинает прогреваться при 50 градусах.

Следующий способ доработки заключается в оснащении пароотвода специальным гидравлическим забором. Чтобы это сделать, в пароотводящий шланг монтируется трубка от капельницы, которая погружается в антифриз на дно расширительного бачка. По мере охлаждения антифриз затягивается в патрубок отвода, что обеспечивает предотвращение завоздушивания системы охлаждения. При желании можно совместить оба способа.

Принудительное включение вентилятора

Одна из недоработок системы охлаждения Лады Калины заключается в позднем включении электровентилятора. Решить эту проблему может при желании любой автовладелец даже с минимальными навыками ремонта и обслуживания автомобилей. На большинстве двигателей внутреннего сгорания рабочая температура должна поддерживаться на уровне 90-95 градусов. На Калине вентилятор принудительного охлаждения включается при температуре 100 или 105 градусов. То есть интенсивное охлаждение начинается в тот момент, когда двигатель уже начал перегреваться, а это негативно сказывается на сроке службы силового агрегата. Чтобы решить эту проблему, можно установить кнопку включения вентилятора в салоне, при нажатии которой охлаждение запускается в любой момент. Для работы понадобятся следующие детали:

• соединительные клеммы;
• реле на 4 контакта с кронштейном для крепления;
• контактные колодки для соединения кнопки и реле;
• провод сечением не менее 0,75 мм.

Подключение принудительного (ручного) режима работы вентилятора выполняется по следующей схеме:

1. На колодке подключения кнопки обрезаются все ненужные провода, остаются только два по центру для подсветки и два с краю для подключения.
2. Теперь следует подсоединить реле и кнопку. Со стороны пассажира снимается защитная накладка центральной консоли, там находятся несколько реле. Чтобы узнать, какое именно нужно, следует запустить двигатель и поочередно отсоединить колодку проводов от датчика температуры на термостате.
3. При этом вентилятор должен сработать, теперь нужно отсоединять реле. Если после отсоединения того или иного реле вентилятор остановится, значит, это реле отвечает за включение принудительного охлаждения. Если автомобиль заглохнет при снятии реле, значит, оно отвечает за бензонасос, следует его установить на место и запустить двигатель снова.
4. Теперь следует найти розовый и белый провода, зачищаются их концы и скручиваются вместе, соединение изолируется.
5. В подготовленную колодку проводов соединяются провода реле. Белый – к контакту 87, розовый – к 85, контакт 86 подводится к кнопке включения, контакт 30 отводится на «массу». После завершения подключения остаётся найти место для закрепления, например, под торпедой.
6. Осталось подключить кнопку. Два оставшихся провода подключаются к любой лампе подсветки, которые загораются вместе с включением зажигания.

Доработка позволяет включить вентилятор охлаждения на Ладе Калина в любое время, причем не только во время работы двигателя, но и когда он заглушен.

Любая модернизация может осуществляться своими руками, это совсем несложно, если следовать пошаговым инструкциям. Для нормальной работы системы охлаждения должны исправно работать все узлы и элементы. Вентилятор хоть и прост по конструкции, но имеет важное значение, без него можно «попасть» на капитальный ремонт двигателя. По этой причине нужно внимательно следить за работоспособностью всех узлов и при выявлении неисправностей незамедлительно их устранять.

Привет всем.
Вчера когда ехал с работы случилась неприятность. Смотрю стрелка температуры двигателя показывает 100градусов и не падает. Ехал с кондером. Проехал минут 20 температура не падает. Пока ждал человека температура упала. Поехал она опять 100 градусов ехал по пробкам пока она не перевалила за 100, я сразу остановил машину и поднял капот. Понял что вентилятор охлаждения не крутится, крутится только вентилятор кондиционера. Хоть что то конечно, но его не хватает в пробках и тем более с включенным кондером. Подождал минут 15 и поехал дальше благо пробок больше не было. По пути заехал в лада деталь и купил реле на всякий случай. Приехал домой, как раз приехал братан и начали разбираться в чем проблема.
Во первых долго искал картинку где находится реле включения вентилятора охлаждения на калине.
Нашел вот фото.

Короче говоря это 3-е реле. Чтобы добраться к нему снимаете пластиковый кожух со стороны пассажира.
Там один шуруп открутить. Затем надо ключем на 10 открутить планку с релюхами. Там одну гаечку открутить и вынуть планку из под панели. Замена реле не помогла. Стали разбиратся дальше. Оказалось что подгорели контакты на разъеме который подключается в вентилятор. Подогнули контакты и все работает. Думаю надо заменить будет этот разъем на новый.

Лада Калина не включается вентилятор охлаждения: датчик включения, реле

Владельцы популярных моделей Лада Калина часто сталкиваются с обстоятельствами, когда не включается вентилятор охлаждения. Такая ситуация заставляет водителя периодически останавливаться с целью давать двигателю возможность остывать. Если неисправность происходит в морозное время, то на функционале системы она почти не отражается, а вот в теплый период существенно сдерживает автомобиль LADA Kalina от беспроблемного перемещения.

Большинство обладателей Лада Калина не в состоянии самостоятельно диагностировать причины, почему не включается вентилятор охлаждения, и тем более их устранить. Им на помощь с радостью приходят эвакуаторы и сервисы, а также схема включения.

Причины отказа вентилятора

Здесь укажем наиболее вероятные места в контуре охлаждения, к которым следует пристально присмотреться, если не включается вентилятор охлаждения.

1. Термостат. При выходе из строя указанного изделия вентилятор также начинает напоминать о себе сбоями и некорректным включением. Для диагностирования термостата потребуется на разогретом моторе прикоснуться к отводящему патрубку (расположен внизу) радиатора LADA Kalina. Если этот шланг прогрет, то узел в норме, когда холодный – констатируем неисправность термостата. Поскольку деталь способна весьма часто «радовать» своей поломкой, рекомендуется возить с собой запасное изделие. Замена не является сложной операцией. Для ее выполнения потребуется предварительно слить жидкость из контура.
2. Предохранитель и реле включения. Эти элементы электрической цепи также способны на частый выход из строя. Пользуясь схемой расположения плавких вставок, отыскиваем потребный предохранитель в монтажном блоке, извлекаем его и проверяем на предмет перегорания рабочего «волоска». Блок с этими элементами располагается внутри салона под приборной панелью. Для защиты цепи вентилятора применяется вставка с максимумом силы тока, равным 50 А. Номер предохранителя – «3».

Реле, отвечающее за работу рассматриваемого узла, значится под номером «1».

1. Дополнительный модуль управления функционалом вентилятора. Для его извлечения потребуется демонтировать воздуховод подачи теплой воздушной струи и с привлечением ключа на «10» вывинтить крепеж. Достав блок, обнаруживаем пару реле включения, отвечающих за «команду» на включение и максимальные обороты. Оба элемента подлежать диагностированию с помощью тестера.
2. Переходим к электрической коммутации вентилятора. Тем же прибором выполняем проверку проводных магистралей узла. Если обнаруживаем обрыв, то провод заменяем новым с аналогичным сечением.
3. Обмотка вентилятора. Здесь владельца Лада Калина постигает уныние, поскольку при такой неисправности весьма вероятен вариант замены, что не дешево.
4. Датчик включения устройства. Если он неисправен, то вентилятор не активируется, тем самым вызывая риск перегрева силовой установки.

Как заменить вентилятор в Калине?

Процесс замены, если не включается вентилятор охлаждения, является достаточно хлопотным делом, на что оказывает влияние стесненность свободного пространства для совершения манипуляций. Итак, приступаем.

1. 1. Здесь необходимо избежать потребности в снятии радиатора, что предполагает слив жидкости и затрачивает больше времени.
2. 2. Демонтируем корпус фильтрующего элемента системы впуска воздуха.
3. 3. Снимаем переднюю решетку.
4. 4. Откручиваем крепеж обоих головных светотехнических устройств.
5. 5. Применяем головку на «10», посредством которой осуществляем откручивание крепежа верхней фронтальной панели.
6. 6. Теперь потребуется отключить разъемы, которые служат для коммутации электрического модуля вентилятора с бортовой сетью. Провода отводим в сторону для исключения помех.
7. 7. Рамка вентилятора закреплена посредством 4-х болтов, которые необходимо открутить.
8. 8. Извлечение вентилятора совершаем с особой аккуратностью, дабы не повредить расположенные рядом компоненты подкапотной зоны.

Установка устройства предполагает совершение манипуляций по обратному алгоритму.

Меняем реле и плавкие вставки

Эти защитные и управляющие цепью питания вентилятора компоненты заменить достаточно легко. Из посадочного гнезда извлекаем сгоревший элемент и устанавливаем новый аналог. Здесь удобно пользоваться подходящим пинцетом.

Рулевая рейка Калина

Как слить антифриз с Калины

Регулировка ремня генератора Калина

Усовершенствования вентилятора Калины

В Лада Калина контур охлаждения можно подвергнуть модернизации, что существенно снизит риск вынужденной остановки в связи с выходом из строя одного из компонентов системы. Первоочередной мерой является установка более надежного термостата. Некоторые владельцы LADA Kalina монтируют 6-отверстный узел, а также дополняют контур вторым печным краном с установкой еще одной помпы.

В качестве второго варианта усовершенствования фигурирует монтаж вентилятора «спортивной» версии. Это изделие наделено собственным контроллером, способным показывать функционирование системы. Здесь без внесения определенных корректив в электрическую схему просто не обойтись.

Также не лишней будет установка дополнительной кнопки принудительной активации вентилятора. Чаще всего ее располагают на панели.

Подведем итоги

Если в Лада Калина произошел отказ в работе вентилятора контура охлаждения, то такую неисправность можно устранить в самостоятельном режиме. Мы рассмотрели практически весь перечень причин, способных спровоцировать неисправность, а также привели алгоритм действий по замене узла. Применяйте наш материал в качестве инструкции к действию и склоняйтесь к периодическим осмотрам системы охлаждения, также вам может помочь схема включения. Это позволит минимизировать риск возникновения неприятных обстоятельств в дороге.

устройство, комплектующие (реле, предохранитель, прочее), что делать, если не работает

Без поддержания нормального температурного режима невозможно представить работу двигателя внутреннего сгорания, потому автопроизводители уделяют СОД особое внимание. В автомобиле Лада Калина используется жидкостное охлаждение. Оно сложнее, чем воздушное и состоит из большего количества элементов. Один них – вентилятор системы охлаждения. Если он не будет работать или будет работать некорректно, эффективно охлаждать двигатель не получится.

Вернуться к оглавлению

Причины и признаки неисправностей вентилятора

Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

1. Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
2. Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно. Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
3. Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

Проблема с электровентилятором возможна и в другой ситуации, когда крыльчатка вращается постоянно, и электродвигатель не отключается. Электровентилятор может работать всегда или включаться в работу слишком рано, когда температура охлаждающей жидкости ещё не достигла даже рабочих параметров.

Если не выключается вентилятор охлаждения на Калине, причины могут быть следующие:

1. Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
2. Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.
3. Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.

Вернуться к оглавлению

Ремонт или замена

Если причина отсутствия вращения крыльчатки в электровентиляторе, можно попытаться его починить. Зачастую ремонт сводится к замене щеток и подшипников электродвигателя. Но если в обмотках статора или ротора произошло замыкание, ремонт нецелесообразен, узел придется заменить. Больше в электровентиляторе ломаться нечему, так как конструкция простая.

Если не работает принудительное охлаждение, эксплуатировать автомобиль нельзя. Перегрев охлаждающей жидкости опасен для всех узлов силового агрегата. Резиновые соединительные шланги и прокладка ГБЦ начинают разрушаться, прогорают клапана. В конечном итоге крайне высокие температуры приведут к расширению поршней и задиру цилиндров, то есть потребуется капитальный ремонт двигателя.

Вернуться к оглавлению

Замена вентилятора СОД

Замена вентилятора охлаждения – не самая сложная процедура, первый этап предполагает подготовку нужных инструментов:

• торцевая головка на 10 мм с воротком;
• гаечный ключ (торцевой или накидной) на 8 мм;
• фигурная отвёртка;
• пассатижи.

Процесс замены выглядит следующим образом:

1. Чтобы было удобно демонтировать узел, следует снять корпус воздушного фильтра, открутив два крепежных болта.
2. С помощью плоскогубцев отсоединить пластиковую защёлку шланга расширителя.
3. Отсоединить фишку проводов от ДМРВ (датчик массового расхода воздуха) путем нажатия на фиксатор снизу.
4. Отсоединить фишку проводов от клапана для продувки адсорбера на коробе воздушного фильтра.
5. Снять хомут патрубка и отвести его в сторону.
6. Открутить 4 крепёжных болта и снять крышку корпуса.
7. Снять адсорбер, потянув его вверх.
8. Открутить крепежную гайку воздухозаборника (возле радиатора вверху).
9. Снять резиновую подушку возле аккумулятора и вынуть корпус воздушного фильтра.
10. Открутить две крепежные гайки ключом на 10 мм с правой стороны, после чего открутить две гайки ключом на 8 мм слева.
11. Отсоединить штекер проводов от электровентилятора.
12. Достать электровентилятор в сборе, отводя его в левую сторону.

Если узел меняется, процедура повторяется в обратном порядке. Для замены электродвигателя потребуется его демонтировать. Сделать это несложно, открутив три крепежных болта ключом на 10 мм. С другой стороны нужно отсоединить металлическую защёлку и снять мотор с крыльчаткой.

Вернуться к оглавлению

Модернизация СОД Калины

Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

Вернуться к оглавлению

Классические способы доработки

Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель. Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

Если способ оказался неэффективным, есть другой метод. Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок штуцера подогрева дроссельного узла. Затем открутить крышку расширительного бачка и, приложив ветошь, начать дуть в него до тех пор, пока со снятого патрубка не начнет литься антифриз. Для того чтобы доработать стандартную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат на 6 отверстий, ставят фильтр охлаждающей жидкости и другой краник отопителя.

Для повышения эффективности циркуляции зачастую устанавливается дополнительная помпа.

Вернуться к оглавлению

Другие варианты модернизации

Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения. Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

Доработка обеспечивает стабильную рабочую температуру в 90 градусов в условиях городского цикла, а печка начинает прогреваться при 50 градусах.

Следующий способ доработки заключается в оснащении пароотвода специальным гидравлическим забором. Чтобы это сделать, в пароотводящий шланг монтируется трубка от капельницы, которая погружается в антифриз на дно расширительного бачка. По мере охлаждения антифриз затягивается в патрубок отвода, что обеспечивает предотвращение завоздушивания системы охлаждения. При желании можно совместить оба способа.

Вернуться к оглавлению

Принудительное включение вентилятора

Одна из недоработок системы охлаждения Лады Калины заключается в позднем включении электровентилятора. Решить эту проблему может при желании любой автовладелец даже с минимальными навыками ремонта и обслуживания автомобилей. На большинстве двигателей внутреннего сгорания рабочая температура должна поддерживаться на уровне 90-95 градусов. На Калине вентилятор принудительного охлаждения включается при температуре 100 или 105 градусов. То есть интенсивное охлаждение начинается в тот момент, когда двигатель уже начал перегреваться, а это негативно сказывается на сроке службы силового агрегата. Чтобы решить эту проблему, можно установить кнопку включения вентилятора в салоне, при нажатии которой охлаждение запускается в любой момент. Для работы понадобятся следующие детали:

• соединительные клеммы;
• реле на 4 контакта с кронштейном для крепления;
• контактные колодки для соединения кнопки и реле;
• провод сечением не менее 0,75 мм.

Подключение принудительного (ручного) режима работы вентилятора выполняется по следующей схеме:

1. На колодке подключения кнопки обрезаются все ненужные провода, остаются только два по центру для подсветки и два с краю для подключения.
2. Теперь следует подсоединить реле и кнопку. Со стороны пассажира снимается защитная накладка центральной консоли, там находятся несколько реле. Чтобы узнать, какое именно нужно, следует запустить двигатель и поочередно отсоединить колодку проводов от датчика температуры на термостате.
3. При этом вентилятор должен сработать, теперь нужно отсоединять реле. Если после отсоединения того или иного реле вентилятор остановится, значит, это реле отвечает за включение принудительного охлаждения. Если автомобиль заглохнет при снятии реле, значит, оно отвечает за бензонасос, следует его установить на место и запустить двигатель снова.
4. Теперь следует найти розовый и белый провода, зачищаются их концы и скручиваются вместе, соединение изолируется.
5. В подготовленную колодку проводов соединяются провода реле. Белый – к контакту 87, розовый – к 85, контакт 86 подводится к кнопке включения, контакт 30 отводится на «массу». После завершения подключения остаётся найти место для закрепления, например, под торпедой.
6. Осталось подключить кнопку. Два оставшихся провода подключаются к любой лампе подсветки, которые загораются вместе с включением зажигания.

Доработка позволяет включить вентилятор охлаждения на Ладе Калина в любое время, причем не только во время работы двигателя, но и когда он заглушен.

Любая модернизация может осуществляться своими руками, это совсем несложно, если следовать пошаговым инструкциям. Для нормальной работы системы охлаждения должны исправно работать все узлы и элементы. Вентилятор хоть и прост по конструкции, но имеет важное значение, без него можно «попасть» на капитальный ремонт двигателя. По этой причине нужно внимательно следить за работоспособностью всех узлов и при выявлении неисправностей незамедлительно их устранять.

Предохранитель вентилятора охлаждения калина где находится. Схема и расположение предохранителей Лада Калина ВАЗ-1117 ВАЗ-1118 и 1119

ГлавнаяРазноеПредохранитель вентилятора охлаждения калина где находится

Где находятся предохранители на Лада Калина: фото, видео, схема

Как известно, предохранители защищают электроприборы от короткого замыкания. Но, не все автолюбители знают, где находится панель предохранителей у Лады Калины. Это обязательно нужно знать, поскольку первое, где ищутся неисправности именно это место.

Где находится панель предохранителей

Расшифровка монтажного блока предохранителей на Калине

У Лады Калины две панели предохранителей, которые расположены в разных местах. Обе находятся в салоне автомобиля, поэтому под капот не нужно лезть, чтобы заменить сгоревший элемент.

Основной блок предохранителей

Первая панель находится под ручками управления включения светом, слева от рулевого колеса. Но как до него добраться, чтобы ничего не сломать:

1. Слева тянем на себя панель управления светом.

   Отщелкиваем панель управления светом, чтобы добраться к предохранителям

2. Открыв крышку, увидим основной монтажный блок.

   Панель предохранителей расположенная под регулятором света

Вспомогательный блок

Вспомогательный блок управления предохранителей находится в центральной консоли возле прикуривателя. Как его открыть:

1. Поддев, аккуратно отверткой крышку на консоли прижимаем ее в заднюю сторону.

   Дополнительный монтажный блок расположен на центральной консоле

2. Теперь демонтируем крышку, где видно монтажный блок предохранителей двигателя.

   Вид блок управления предохранителями двигателя Калина

Схемы панели предохранителей на Лада Калина

Рассмотрим, основные схемы блоков управления предохранителей и их подключения.

Схема подключения монтажного блока предохранителей Калина

Схема предохранителей и их подключения в Калине

Выводы

Найти блок предохранителей на Ладе Калине достаточно легко. Конструкторы побеспокоились, чтобы доступ к нему был максимально хороший для пользователя автомобиля, поэтому замена элементов не займет много времени и сил, что становится идеальным вариантом для устранения неисправностей в пути.

carfrance.ru

Блок предохранителей Калины

Проблемы с электрикой Калины встречаются также как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Калины

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.  Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.Предохранители монтажного блокаОбозначение предохранителя(номинальный ток. А) Защищаемые элементы

F1(10)	Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов
F2 (30)	Цепи электростеклоподъемников
F3 (10)	Цепи аварийной сигнализации
F4 (20)	Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла
F5 (25)	Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла
F6 (20)	Звуковой сигнал
F7 (10)	Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салона
F8 (20)	Элемент обогрева заднего стекла
F9 (5)	Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика
F10 (5)	Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знака
F11 (7,5)	Цепи ламп противотуманного света в задних фонарях
F12 (7,5)	Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары
F13 (7,5)	Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары
F14 (10)	Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов
F15 (10)	Лампа дальнего света (левая блок-фара)
F16, 17 (10)	Лампы противотуманных фар (опция)
F18 (15)	Элементы подогрева сидений (опция)
F19 (10)	Электрические цепи АБС (опция)
F20 (15)	Нагревательный элемент прикуривателя
F21(10)	Цепь блокировки заднего хода коробки передач
F22 (15)	Блок управления охранной сигнализацией
F23	Резерв
F24	Резерв
F25	Резерв
F26 (25)	Электрические цепи АБС (опция)
F27 (5)	Запасной
F28 (7,5)	Запасной
F29 (10)	Запасной
F30 (20)	Запасной
F31(50)	Электроусилитель руля

Реле монтажного блокаОбозначение Наименование Запитываемые потребители

Лада Калина вентилятор охлаждения не включается и не работает

Многим владельцам Лада Калина знакома ситуация, когда вентилятор охлаждения не сработал, когда ему необходимо было включиться. Это создает дискомфорт и через каждый 5 минут приходится останавливаться и ждать пока двигатель остынет. В зимнее время, когда мороз выше 10 градусов – это не заметно, а вот в весенне-летний период – это просто катастрофа, особенно если нужно ездить по городу.

На видео не включается вентилятор на Лада Калина.

Но, большинство владельцев не может самостоятельно диагностировать и устранить неисправность, особенно, если это надо сделать в пути. Поэтому и пользуются услугами эвакуаторов и прочих аварийных автомобильных служб.

Основные причины по которым вентилятор охлаждения радиатора не работает

Рассмотрим основные варианты и места, где нужно искать неисправности:

1. Термостат.

   Термостат демонтирован с Лада Калина

   Если он вышел со строя – это и есть причина того, почему верно не срабатывает вентилятор охлаждения. Чтобы диагностировать данную неисправность стоит потрогать нижний патрубок. Если он холодный, то термостат умер. Многие автовладельцы Калины привыкли к такому явлению, поскольку он выходит со строя часто, и возят с собой запасной.

2. Если это не термостат, то следующим этапом становятся предохранители. Нужно удостовериться, что они рабочие и все контроллеры тоже. Самый простой способ – это прозвонить их при помощи тестера или омметра. Схема предохранителей лежит здесь.


   Блок реле с предохранителем вентилятора находится под консолью панели приборов, рядом с контроллером. Предохранитель вентилятора имеет ёмкость 50А, он под номером 3. Реле вентилятора под номером 1.



   Блок реле и предохранителей

   Если же предохранитель живой, то придется демонтировать дополнительный блок управления вентилятором. Для этого, стоит отодвинуть воздуховод теплого воздуха и ключом на 10 выкрутить крепления блока. Теперь можно свободно его достать. На нем есть два реле, которые отвечают за включение вентилятора и за высокие обороты. Диагностируем оба.

3. Теперь, можно перейти к самому мрачному варианту – лезем под капот и «прозваниваем» провода контакта самого вентилятора. Конечно, может быть перелом или обрыв провода, но нет ничего худшего, чем сгоревшая обмотка внутри вентилятора. Скорее всего вентилятор в данном случае пойдёт под замену.
4. Еще одной причиной не срабатывания включения вентилятора может быть сломавшийся датчик термостата. Для того, чтобы вентилятор запустился в аварийном режиме придется скинуть с него разъемы. Проверить датчик можно сняв термостат, и опустить его в кастрюлю с горячей водой, термостат должен открыться.
5. Последней причиной, по которой может не срабатывать вентилятор является обрыв в самой цепи включения.

   Электрическая схема работы вентилятора охлаждения

Диагностика и ремонт возможных неисправностей

Для осуществления ремонта придется заменить неисправные детали.

Замена термостата

Для смены термостата нужно будет слить охлаждающую жидкость, скинуть патрубки входящие и выходящие. Затем, открутить крышку и заменить термостат.

Замена вентилятора

Внешний вид нового вентилятора охлаждения радиатора

Для замены вентилятора на Калине дело не быстрое и требует некоторого времени. Итак, рассмотрим, как заменить вентилятор охлаждения Лада Калина своими руками.

1. Для того, чтобы не снимать радиатор все делаем с придельной аккуратностью, чтобы не повредить другие детали.
2. Снимаем воздушный фильтр.

   Снимаем воздушный фильтр

3. Демонтируем решетку радиатора.
4. Затем, потребуется открутить верхние крепления фар, левой и правой.
5. При помощи головки на 10, демонтируем верхнюю фронтальную панель.
6. Далее, отключаем разъемы, подводящие к вентилятору, и немного скручиваем провода.
7. Откручиваем 4 болта крепления вентилятора.

   Стрелками указаны болты крепления вентилятора охлаждения

8. Когда он полностью освободился, стоит аккуратно его вытащить.
9. Монтаж проводится в обратной последовательности.

Замена реле и предохранителей

Замена реле и предохранителей проводится достаточно легко. Нужно вынуть сгоревшие, и заменить на новые, которые были куплены согласно маркировке на них.

Усовершенствования

Также, можно модернизировать систему охлаждения, что предотвратит риск «застрять» посреди города или трассы. Для этого необходимо установить более надежный термостат. Некоторые автовладельцы рекомендуют переделать заводскую систему и смонтировать 6-отверстный термостат, а также поставить дополнительный печной кран с еще 1 помпой.

Второй вариант модернизации является установка спортивного вентилятора с отдельным контроллером, который будет показывать работоспособность этой системы. Хотя придется внести некоторые конструктивные изменения в электросхему автомобиля.

Для того, чтобы уменьшить риск столкновения с такой проблемой можно вывести на панель приборов дополнительную кнопку принудительного включения вентилятора охлаждения на Лада Калина. Для этого, параллельно пускаются провода и при необходимости, или в случаи поломки термостата – вентилятор можно запустить принудительно.

Выводы

При выходе со строя вентилятора охлаждения Лада Калина, стоит незамедлительно найти причину и устранить ее. Если автомобиль «закипит», то это может привести к фатальным последствиям. В лучшем случае – пробой прокладки, а в худшем – прогиб головки блока, что приведет к принудительной ее замене. Так, что за данным узлом стоит следить и проводить диагностику регулярно.

Видео перегрева двигателя на Лада Калина из-за того, что вентилятор охлаждения не включился
