Где стоит датчик температуры двигателя: Датчик температуры двигателя – где находится и как самому быстро поменять

Где находится датчик температуры охлаждающей жидкости

В каждом автомобиле, изготовленном позднее девятнадцатого века и работающем на более современном топливе, чем древесный или каменный уголь, имеется радиатор, термостат и бортовая система, тщательно отслеживающая работу машины в целом. Перегретый двигатель в центре городского затора в жаркое летнее время вряд ли сможет кого-то порадовать. Чтобы этого не произошло, каждый автомобиль оснащают датчиком температуры охлаждающей жидкости, который сообщает бортовому компьютеру и водителю о том, что температура нагрева близка к критической.

Разновидности датчиков

ДТОЖ

Температурные датчики охлаждающей жидкости бывают магнитными и биметаллическими. Определить, какой именно стоит в вашем автомобиле, можно самостоятельно. Для этого нужно завести машину и понаблюдать за стрелкой указателя. При наличии магнитного датчика она начнет подпрыгивать для отображения показаний, а при биметаллическом – двигаться постепенно.

Магнитные

В состав магнитного датчика входят две катушки, оснащенные с каждой стороны поворотным железным якорем, цель которого – фиксация стрелки. Катушка должна быть подключена к электрической сети машины – один провод следует заземлить, а второй соединить с датчиком, который будет показывать сопротивление, напрямую зависящее от значения температуры двигателя. Под воздействием тока, протекающего через катушку, создается магнитное поле, влияющее на перемещение якоря.

Биметаллические

Биметаллический датчик температуры работает по принципу расширения и сужения веществ в зависимости от температурных значений. Металлы сужаются незначительно, поэтому биметаллический датчик в этом случае может отталкиваться только от показаний коэффициента расширения. Например, плотно сжатые стальная и медная пластины после нагревания незначительно увеличиваются. Пластина из меди, обладающая более высоким коэффициентом расширения, увеличивается в длину и при наличии крепкого соединения со стальной пластиной, сгибается, стараясь обогнуть последнюю. А внутри биметаллического датчика имеется стержень, едва заметного изменения длины которого достаточно для того, чтобы стрелка указателя температуры охлаждающей жидкости пришла в движение.

Имеются также датчики старого образца – капиллярные, принцип работы которых заключается в следующем: жидкость, содержащаяся в датчике имеет низкую температуру кипения, а во время нагрева прибора начинает испаряться и кипеть, повышая при этом значение давления в колбе, что заставляет индикаторную стрелку двигаться.

Датчик температуры охлаждающей жидкости и принцип его работы

Описание

Не каждому автолюбителю известно, где находится датчик температуры охлаждающей жидкости, но всем будет полезна эта информация. Так, вот расположен он рядом с термостатом в целях передачи максимально точных результатов. К стандартным местам установки датчика можно смело отнести:

  • корпус термостата;
  • головку блока цилиндров;
  • верхний шланг радиатора.

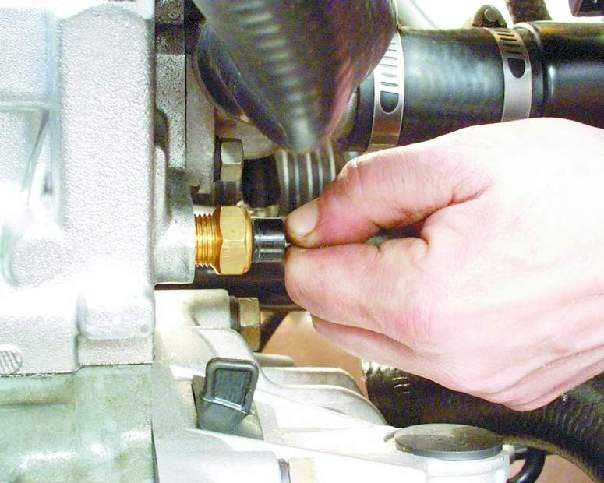

Ослабляем затяжку

Размещение датчика в другом месте подкапотного пространства сведет на нет всю точность и надежность. Когда автомобильный двигатель нагревается, одновременно происходит рост его электрического сопротивления, и наоборот.

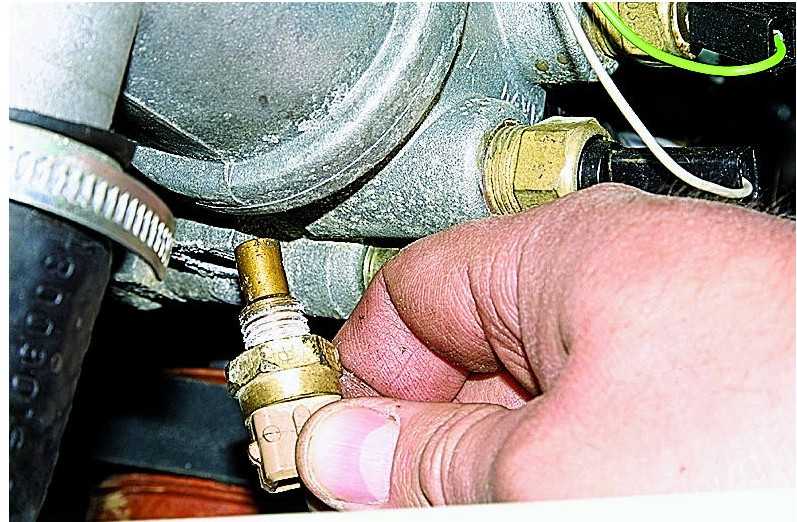

Выворачиваем датчик

Конечно, при этом система охлаждения должна находиться в стабильном работоспособном состоянии. Говоря другими словами, радиатор должен быть идеально целым с оптимальным уровнем охлаждающей жидкости (минимальная отметка на расширительном бачке) и неизношенными патрубками. Вентилятор должен вращаться в нормальном режиме. Если состояние всего вышеописанного можно назвать адекватным и работоспособным, но бортовой компьютер все равно указывает на ошибку, то следует переходить к проверке датчика температуры охлаждающей жидкости.

Видео

Как снять датчик температуры охлаждающей жидкости:

Где находится датчик температуры двигателя

Датчик температуры охлаждающей жидкости (ДТОЖ) – элемент ЭСУД, который позволяет определить температуру двигателя. Указанный элемент не только определяет температуру ДВС и показывает степень нагрева охлаждающей жидкости на приборной панели большинства автомобилей, но и активно взаимодействует с ЭБУ на современных ТС. С учетом показаний ДТОЖ электронный блок управления после запуска мотора определяет количество шагов регулятора холостого хода, корректирует подачу топлива, угол зажигания (УОЗ) и т.д.

Рекомендуем также прочитать статью о том, что такое ЭСУД. Из этой статьи вы узнаете о назначении, устройстве, основных функциях и других особенностях электронной системы управления двигателем.

Температуру ОЖ контроллер рассчитывает по показателям напряжения на устройстве для замера температуры, которое имеет переменное сопротивление. В норме на холодном двигателе напряжение падает сильнее, на прогретом моторе напряжение снижается меньше. Отметим, что указанная деталь выходит из строя достаточно редко, но такую вероятность не стоит исключать. В этой статье мы поговорим о том, где стоит датчик температуры двигателя, а также как проверить датчик температуры двигателя самому.

Содержание статьи

  • Датчик температуры ДВС
  • Расположение датчика температуры двигателя
  • Неисправности и проверка датчика температуры мотора

Датчик температуры ДВС

Начнем с того, что датчики температуры в автомобиле измеряют нагрев ОЖ, также может измеряться температура моторного масла, температура наружного воздуха и т.д. На современных высокотехнологичных авто устанавливается несколько температурных датчиков, которые располагаются в области каналов системы охлаждения и системы смазки.

Подобные решения позволяют ЭБУ динамично вносить изменения в работу ДВС с учетом того, как двигатель нагревается под определенной нагрузкой в разных режимах работы. Боле простые решения для измерения температуры двигателя обычно включают в себя два базовых элемента: датчик температуры и подсоединенный к нему блок температурного датчика. Что касается типов устанавливаемых устройств, они могут быть магнитными и биметаллическими. Добавим, что на старых автомобилях можно встретить капиллярные датчики температуры двигателя, но подобные устройства уже не используются.

В основе современных решений для замера температуры охлаждающей жидкости лежит терморезистор. Указанный резистор изготавливается из оксида никеля/кобальта, измеряет сопротивление зависимо от температуры. Использование таких материалов в устройстве обусловлено тем, что во время роста температуры происходит увеличение количества свободных электронов. В результате происходит уменьшение сопротивления. Благодаря такой особенности решение позволяет непрерывно и точно контролировать степень нагрева ОЖ.

Термистор размещается внутри датчика температуры. Как правило, устройство работает на основе отрицательного температурного коэффициента. На элемент подается напряжение, а с прогревом сопротивление на устройстве уменьшается. Другими словами, максимум сопротивления датчик выдает тогда, когда двигатель холодный. ЭБУ фиксирует такие изменения напряжения, определяя температуру силового агрегата.  Также встречаются конструкции, которые работают на основе положительного температурного коэффициента. Принцип работы похож на описанный выше, разница заключается в том, что с подъемом температуры сопротивление не уменьшается, а увеличивается.

Расположение датчика температуры двигателя

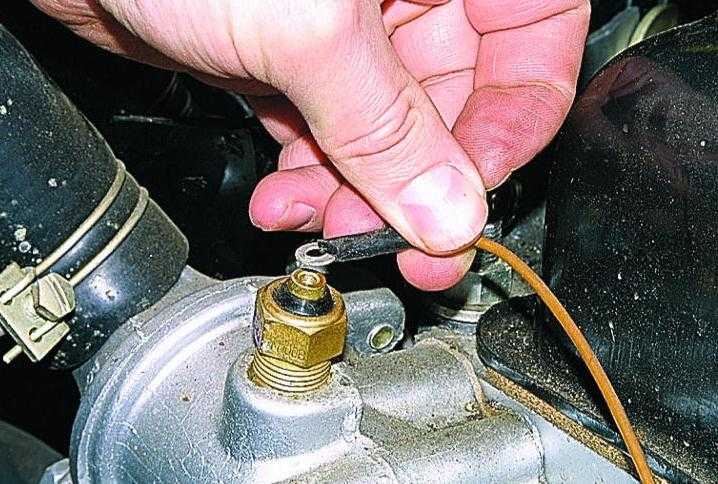

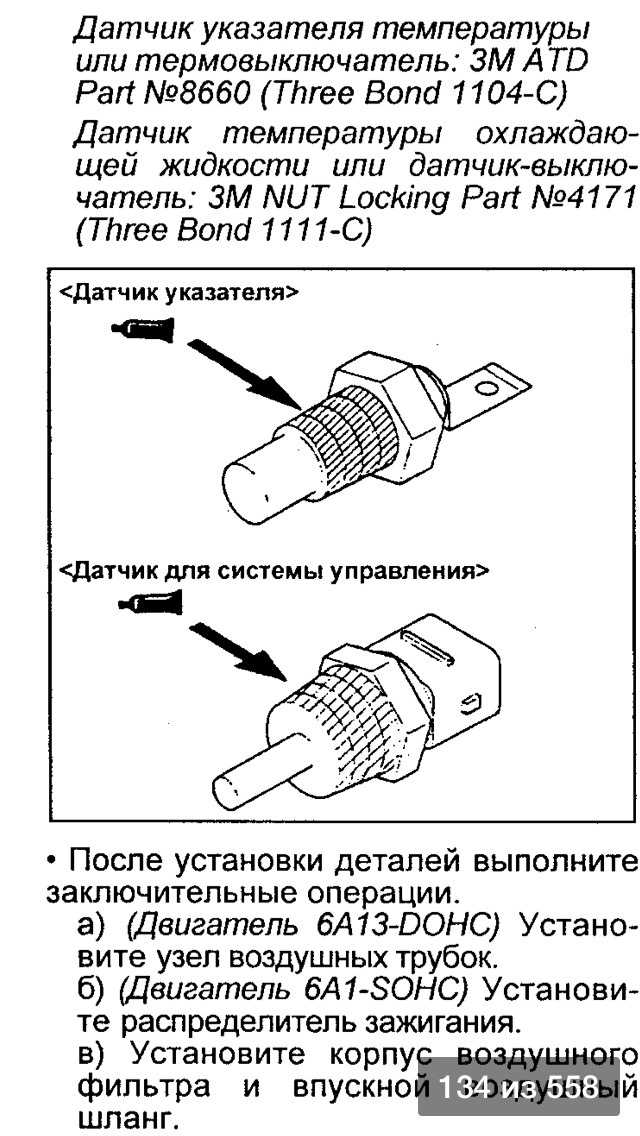

Место установки датчика температуры обусловлено тем, что устройство должно стоять на пути течения охлаждающей жидкости, так как наконечник устройства должен напрямую контактировать с охлаждающей жидкостью. По этой причине температурный датчик обычно ставят на участке, по которому ОЖ движется из двигателя к радиатору системы охлаждения. Теперь давайте точнее ответим на вопрос, где стоит датчик температуры двигателя. Местами установки может являться корпус термостата. Также элемент может быть установлен на головке блока цилиндров или на верхнем шланге радиатора.

Добавим, что термистор помещается в теплопроводный корпус, в котором имеется резьбовое отверстие для вкручивания датчика. Дополнительно на корпусе присутствует электрический разъем. Достаточно часто ДТОЖ вкручен в выпускной патрубок ГБЦ. В некоторых силовых агрегатах устанавливают сразу два датчика.

Одно из устройств определяет температуру на выходе из ДВС, а другое измеряет температуру на выходе из радиатора. Отметим, что малое количество тосола или антифриза в системе охлаждения двигателя может  привести к тому, что данные, поступающие от датчика, будут недостаточно точными.

 Рекомендуем также прочитать статью о том, чем отличается антифриз от тосола. Из этой статьи вы узнаете об основных отличиях данных охлаждающих жидкостей, а также можно ли смешивать тосол и антифриз между собой.

Неисправности и проверка датчика температуры мотора

Выход из строя или неправильная работа датчика температуры ДВС на автомобилях с ЭСУД может быть причиной нестабильной работы всего силового агрегата. В списке основных признаков, по которым можно определить неполадки ДТОЖ, отмечены:

  • холодный двигатель плохо заводится, особенно при низкой наружной температуре;
  • цвет выхлопа во время прогрева может указывать на переобогащение смеси;
  • наблюдается перерасход топлива при езде;

Прежде чем принять решение о том, что необходима замена датчика температуры охлаждающей жидкости, необходимо провести диагностику устройства.

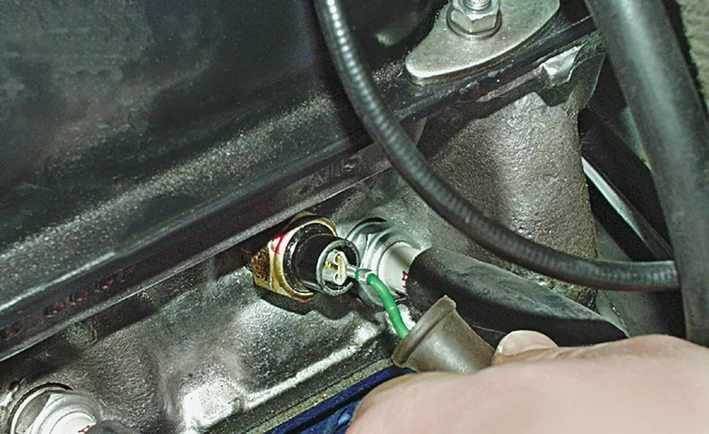

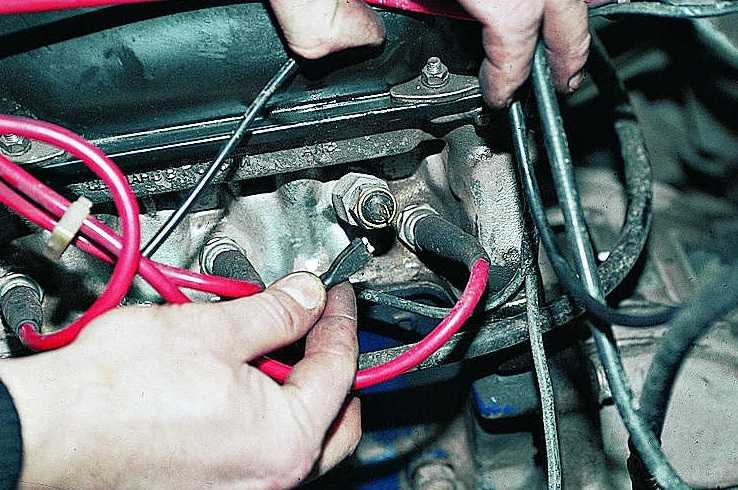

Дело в том, что наиболее частой причиной является не сам датчик, а неисправности его контактов. Следует отсоединить электрический разъем от датчика, после чего осмотреть сами контакты на предмет окисления, коррозии и т.п. Параллельно с этим необходимо исключить возможные дефекты электропроводки к устройству. Не следует забывать и о том, что низкий уровень охлаждающей жидкости в системе также может привести к сбоям в работе датчика. По этой причине нужно проверить уровень ОЖ и долить антифриз или дистиллированную воду при такой необходимости.  Если имеются течи радиатора, расширительного бачка или патрубков, тогда следует для начала устранить возникшие неполадки.

В том случае, если визуальный осмотр не дал результатов (система охлаждения герметична, уровень ОЖ в норме, контакты ДТОЖ в полном порядке), тогда необходима проверка датчика температуры охлаждающей жидкости. Проверить датчик температуры двигателя можно своими руками. Для диагностики понадобится мультиметр, при помощи которого нужно измерить сопротивление и напряжение датчика.

Замеры осуществляются с учетом различных температур рабочей жидкости в системе охлаждения.

Проверка сводится к тому, что после запуска холодного двигателя и с дальнейшим ростом температуры ОЖ сопротивление датчика должно снижаться. Также возможен вариант увеличения сопротивления в том случае, если стоит датчик на основе положительного температурного коэффициента. Изменения сопротивления должны происходить в соответствии с показателями, которые считаются нормой. Такие показатели можно найти в специальной технической литературе или других доступных источниках. Отклонения в показаниях от нормальных во время проверки можно считать признаком неисправности самого датчика температуры двигателя. В такой ситуации устройство следует заменить.

Где находится датчик температуры в машине?

Опубликовано Пт, 17 ноября 2017 г.



Современные автомобили довольно умны. Они оснащены датчиками и датчиками, которые помогают предупредить владельцев о потенциальных проблемах или необходимости обслуживания. Одним из наиболее важных из этих датчиков — и, возможно, одним из самых недооцененных — является датчик температуры охлаждающей жидкости, иногда обозначаемый аббревиатурой CTS. Но что делает этот датчик и почему это важно?

На самом деле все довольно просто: CTS определяет, когда ваш двигатель перегревается или температура в системе по какой-то причине начинает расти. Он обеспечивает срочное оповещение о том, что под капотом становится слишком жарко, побуждая водителя предпринять быстрые действия.





CTS — это то, что механики могли бы назвать термистором. Это означает, что он работает по принципу разности потенциалов температуры. Если температура двигателя изменяется, выходная разность потенциалов CTS также изменяется и измеряется блоком управления двигателем. По мере повышения температуры сопротивление охлаждающей жидкости автомобиля уменьшается, тем самым увеличивая выходную разность потенциалов. Все это может звучать довольно технически, но все сводится к следующему: датчик температуры постоянно отслеживает колебания сопротивления охлаждающей жидкости, что позволяет ему предупреждать приборную панель вашего автомобиля о потенциальной проблеме перегрева.



Где находится датчик температуры охлаждающей жидкости двигателя?

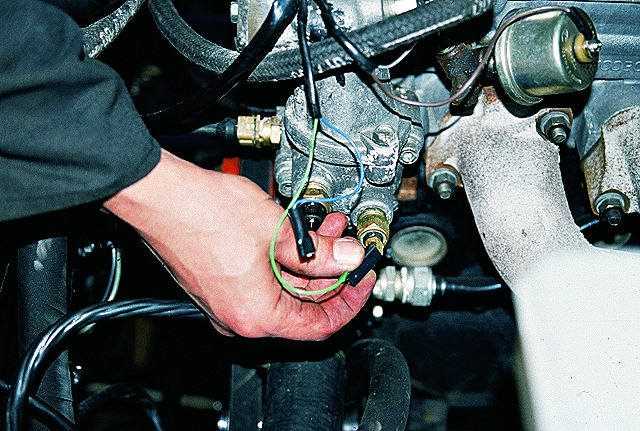

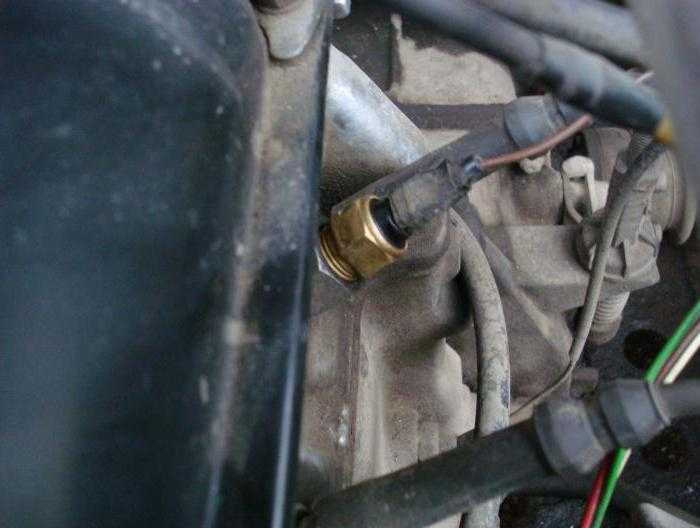

Но где в вашем автомобиле на самом деле расположен этот важный датчик? Это зависит только от производителя вашего автомобиля. Чаще всего он находится рядом с термостатом системы охлаждения, а в некоторых случаях даже внутри него.

Примечание. Некоторые двигатели могут иметь пару датчиков: один отправляет информацию от двигателя к блоку управления, а другой отправляет информацию от блока управления к приборной панели. В наши дни это менее распространено, но автомобили с двумя датчиками, безусловно, все еще существуют.



Когда датчик выходит из строя



Как и любая часть автомобиля, датчик охлаждающей жидкости не рассчитан на вечную работу.

Простой износ иногда может привести к выходу датчика из строя.



Некоторые из симптомов этого включают:



  • Ваш автомобиль начинает потреблять больше бензина, чем обычно.
  • Вы заметили, что из выхлопной трубы идет черный дым.
  • Вы с трудом запускаете двигатель, даже после того, как он остыл до нормальной рабочей температуры.
  • Ваш автомобиль часто перегревается.
  • Вы видите явные признаки утечки охлаждающей жидкости на земле, где только что была припаркована ваша машина.

Обратите внимание, что в большинстве автомобилей проблема с датчиком приводит к срабатыванию индикатора Check Engine, уведомляющего вас о необходимости отвезти машину на проверку. Принесите свой автомобиль в местный центр обслуживания автомобилей Meineke, и сертифицированный специалист сможет оценить и диагностировать проблему.

Если выяснится, что это датчик, вам нужно немедленно заменить его. К счастью, это стандартная процедура. Установка нового датчика и, при необходимости, устранение утечки охлаждающей жидкости, как правило, могут вернуть вас в путь. Запишитесь на прием к нам сегодня и узнайте суть вашей потенциальной проблемы с датчиком!

Основы настройки EFI: датчик температуры охлаждающей жидкости двигателя

00:00 — Следующий критический датчик, на который мы собираемся обратить внимание, — это датчик температуры охлаждающей жидкости двигателя, или сокращенно датчик ECT.
00:06 Это также термистор с отрицательным температурным коэффициентом, работающий по тому же принципу, что и датчик температуры всасываемого воздуха.
00:13 Обычно он устанавливается рядом с термостатом двигателя.
00:16 и используется для предоставления ЭБУ информации о температуре охлаждающей жидкости.
00:21 Прежде чем углубляться в детали, стоит сначала обсудить, как температура двигателя влияет на его работу.
00:28 Когда топливо подается форсункой, некоторое количество этого топлива в конечном итоге контактирует со стенкой порта и задней частью впускного клапана.
00:36
Когда двигатель находится при нормальной рабочей температуре, возможно, от 80 до 90 градусов по Цельсию, это топливо имеет тенденцию быстро испаряться из-за тепла этих поверхностей, и, следовательно, топливо вводится в виде легко воспламеняющегося пара.
00:49 Однако, когда двигатель холодный, топливо будет конденсироваться на этих холодных поверхностях.
00:53
Он по-прежнему попадает в цилиндр, но вместо легковоспламеняющихся паров топлива это сконденсированное топливо имеет тенденцию попадать в цилиндр в жидкой форме, которую труднее воспламенить и сжечь.
01:05 Это означает, что если мы используем то же количество топлива при холодном запуске, что и при нормальной рабочей температуре, двигатель будет работать на обедненной смеси.
01:15 Решение состоит в том, чтобы подавать дополнительное топливо во время работы холодного двигателя, а датчик температуры охлаждающей жидкости двигателя можно использовать для обеспечения таблицы или таблиц обогащения для прогрева внутри ECU.
01:27 Мы также обнаружили, что количество дополнительного обогащения, которое требуется при холодном запуске, зависит как от температуры двигателя, так и от скорости воздуха.
01:36 Во время работы с низким расходом воздуха, например, на холостом ходу или в крейсерском режиме, мы, как правило, видим, как много топлива конденсируется на стенке порта и клапане, однако при широко открытой дроссельной заслонке, когда поток воздуха намного выше, вероятность того, что топливо смачивает стенки порта, меньше. и, следовательно, нам не нужно столько дополнительного обогащения.
01:53 Хотя простой 2D-таблицы достаточно для работы с обогащением при прогреве, мы можем обнаружить, что добавление входных данных нагрузки, таких как положение дроссельной заслонки, в качестве второй переменной может обеспечить более точный контроль над необходимым обогащением, что приводит к более стабильному соотношению воздух/топливо в целом. .
02:10 Датчик температуры охлаждающей жидкости двигателя также можно использовать для управления температурой охлаждающей жидкости путем включения вентиляторов радиатора, когда температура превышает заданный предел. Также можно использовать входной сигнал датчика температуры охлаждающей жидкости двигателя для применения некоторых стратегий безопасности в случае возникновения проблем с охлаждением. системы, а температура продолжает расти.
02:31 В этой ситуации ЭБУ может впрыскивать дополнительное топливо для охлаждения, задерживать угол опережения зажигания или уменьшать предел оборотов двигателя, чтобы предотвратить повреждение двигателя.
02:40 Таким образом, температура двигателя является важным показателем, который необходимо контролировать, если мы хотим поддерживать стабильную работу нашего двигателя, особенно во время холодного запуска, и поэтому мы обычно находим датчик температуры охлаждающей жидкости двигателя, установленный рядом с термостатом двигателя.
