Схема подключения стартера и его устройство

Содержание:

• 1 Схема подключения стартера
• 2 Схема стартера ВАЗ 2114
• 3 Где стоит реле стартера на ВАЗ 2114?
• 4 Признаки неисправности стартера
  • 4.1 Слабый контакт с щетками
  • 4.2 Несрабатывание тягового реле

Стартер – это один из самых значимых узлов автомобиля и если он окажется неисправным, то автомобиль попросту не тронется с места. Автовладельцу не лишним будет узнать, где в автомобиле ВАЗ 2114 помещается стартер, как он подключается в электроцепь транспортного средства, с какими повреждениями столкнется автовладелец в процессе эксплуатации устройства для запуска двигателя.

Схема подключения стартера

Стартер представляет собой двигатель, преобразующий электроэнергию, поступающую от аккумулятора в механическую энергию, которая служит начальным импульсом для движения поршней в ДВС.

Итак, схема подключения стартера начинается от замка зажигания, в котором поворотом ключа замыкается электрическая цепь в реле запуска, соединенном с блоком предохранителей. Это реле дает команду , а тот соединяет стартер с аккумулятором. От источника питания поступает электрический ток и механизм запускается.
Обратите внимание, что схема подключения стартера на ВАЗ 2114 такая же, как на аналогичных моделях: ВАЗ 2113 и 2115.
Электросхема подключения стартера ВАЗ 2114 с 8-ми клапанным мотором применялась на моделях:

• ВАЗ-21140. На этой модели был установлен инжекторный двигатель с 8-ю клапанами, объемом 1,5 литра и мощностью 77 лошадиных сил. Модель выпускалась с 2003 по 2007 год.
• ВАЗ-21144. Восьмиклапанный мотор объемом 1,6 литра и мощностью 81,6 лошадки. Модель производилась в 2007-2013 годы.

Схема стартера ВАЗ 2114

Стартером в автомобиле принято называть устройство, запускающее вращение вала, который перемещает цилиндры в ДВС. По сути, это электродвигатель, преобразующий электрическую работу в механическую.

Корпус стартера состоит из маски и стакана. Под маской располагаются стопорное кольцо и шестерня.
Внутри стакана размещается якорь и 4 магнитных башмака, или сердечника, между которыми образуется магнитное поле. Эти магнитные сердечники образуют статор двигателя.
Якорь – это вал с сердечником из электротехнической стали.

В пазы сердечника вставлены рамки, которые и будут вращаться под действием образуемого башмаками электромагнитного поля. Рамки своими концами соединяются с коллектором, к которому подведены 4 угольные щетки:

• две положительные – от аккумулятора;
• две отрицательные, подведенные к массе и замыкающие цепь;

Полезно:

Щеточный узел вмонтирован в заднюю закрывающую крышку корпуса. Пружинки, прижимающие щетки стартера к коллекторному узлу якоря, припаяны к щеткодержателям.

В задней крышке стартера размещается подшипник якоря, выполняющий функцию опорной втулки.

Где стоит реле стартера на ВАЗ 2114?

Со стартером связаны два реле:

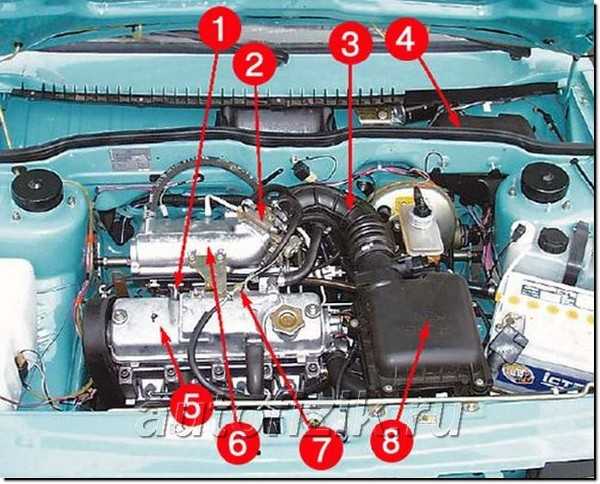

• Втягивающее реле располагается над стартером, являясь как бы его механизмом. Его положение показано на первом рисунке с общим видом узла и на схеме самого механизма.
• Следующее реле – это узел, размещенный в стороне, и связан контактным электропроводом с втягивающим реле. Это электротехническое устройство часто выходит из строя и нуждается в замене, поэтому автовладельцу необходимо знать его местонахождение в сложной системе узлов и деталей.

В отличие от многих машин, в том числе и вазовских реле стартера на ВАЗ 2114 помещается в подкапотном пространстве.

И представляет собой небольшую коробочку такого вида:

Признаки неисправности стартера

Слабый контакт с щетками

Самая простая и в то же время самая распространенная неполадка – это неплотное прилегание щеток к коллектору, в результате чего нарушается электрический контакт. В результате, стартер не запускается. Щетки истираются довольно быстро, и подлежат замене. Другой причиной неплотного соединения щеток с коллектором может быть слабость пружины.

Несрабатывание тягового реле

Еще одна распространенная неполадка в механизме запуска двигателя – не вращается якорь. Причина кроется в отказе тягового реле. Не срабатывает по целому ряду причин. Чтобы докопаться до истины, автовладельцу придется провести поэтапную проверку элекрооборудования в транспортном средстве, начиная от аккумулятора, который мог по различным причинам разрядиться. От аккумулятора проверяем дальше:

• Если полюсные выводы на аккумуляторе и концы проводов реле сильно окислены, то оксидная пленка, образуя электроизоляцию не пропускает электрический ток. Контакты необходимо зачистить мелкой наждачкой.
• Слабо затянутые наконечники прерывают прохождение тока. Для восстановления контакта небходимо подтянуть винты.
• Обрыв в проводах, соединяющих тяговое реле со стартером или замком зажигания. Провода следует соединить или заменить.
• замыкание между витками в электрообмотке втягивающего реле, обрыв или законтачивание на «массу»;
• заедание якоря тягового реле;
• неисправность контактной части выключателя.

Если тяговое реле срабатывает, но не вращается якорь, могут влиять упомянутые выше причины, плюс к этому на якорь влияют:

• подгорание коллектора. Причиной прогорания служит электрическая дуга, возникающая между неплотно прилегающими щетками и коллектором. Щетки прилегают неплотно из-за истирания, или перекоса. Если перекос не повлек серьезной деформации, достаточно его поправить. Стершиеся щетки подлежат замене.
• Устранив, таким образом, причину прогорания, сам коллектор зачистить слабой шкуркой.
• Разрушение обмотки в якоре или статоре – не редкость. Причин почему рвутся витки в обмотках, немало: они перегреваются при перегрузках, выплавляется припой, образуется короткое замыкание. В результате обрыва обмоток возникает искрение и прогорание коллектора. От длительной эксплуатации стартера с разрушенными обмотками прогорает изоляция, что приводит к коротким замыканиям на корпус.
• пробой изолированного щеткодержателя плюсовой щетки, и его замыкание.
• замыкание между пластинами коллектора;
• межвитковое соединение в обмотках, либо их замыкание на «массу».

Работоспособность тягового реле, наличие или отсутствие электрозамыканий проверяется вольметром или амперметром. Перед этим между ограничительным кольцом и шестерней привода вставляется прокладка толщиной 12-15 мм. В работающем устройстве показатели не должны превышать по силе тока – 23 А и по напряжению – 9 В. Превышение этих значений свидетельствует о наличии замыкания или других неполадок в обмотке втягивающего реле или в приводе.

Если устройство для запуска ДВС работает, но коленвал не вращается, причины следующие:

• Пробуксовывает муфта свободного хода, названная бендиксом по имени своего изобретателя;
• Сломан рычаг выключения бендикса или соскакивание его оси;
• Износилось поводковое кольцо на обгонной муфте, или лопнула буферная пружина;
• заедает или и тяжело перемещается привод на якоре стартера.

Неполадки, возникающие в стартере, будь то электрические или механические, нельзя оставлять на самотек. Иначе маленькая поломка повлечет за собой большую. Возникает ли замыкание в электросети автомобиля, образуются ли трещины и сколы в корпусе, нарушается ли упругость щеткодержателей, все эти неполадки необходимо своевременно устранять. Старые и изношенные подшипники подлежат замене. Трещины и сколы заваривают, а место сварки тщательно зачищают.

Где находится реле зажигания ваз-2114 — автомобильный портал

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Содержание

1. Принцип действия
2. Признаки неисправности реле
3. Как поменять реле зажигания

Принцип действия

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления. Расположение реле зажигания ваз 2114.

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

• перебои в работе вентилятора печки;
• проблемы с включением стеклоочистителей и обогрева стекол;
• отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

Реле зажигания ваз 2114 под защитным кожухомЕще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена. Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

• ключ на 10;
• крестовая отвертка;
• шлицевая отвертка с тонким узким лезвием.

Сама замена реле выполняется в следующем порядке:

1. Отключить минусовую клемму от аккумуляторной батареи.
2. Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
3. Демонтировать кожух.
4. Аккуратно отключить старое реле от колодки с проводами.
5. Подключить новое реле к колодке.
6. Установить на место защитный кожух и зафиксировать его.

Стоит отметить, что в некоторых случаях место установки реле зажигания может несколько отличаться. Иногда для того, чтобы подобраться к этой детали, может потребоваться демонтировать не только кожух, но и всю приборную панель.

Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.

Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена. Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.

Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.
