Замена гидрокомпенсаторов ваз 2112: делаем своими руками

Гидрокомпенсаторы ВАЗ 2112

В этой статье мы расскажем, как правильно заменить гидрокомпенсаторы ваз 2112. Что необходимо учитывать при покупке этой детали, и какие есть альтернативные варианты при замене данного устройства.

Причины необходимости замены гидрокомпенсаторов

Гидрокомпенсатор (ГК) является важнейшей составляющей двигателя автомобиля. Он устраняет тепловой зазор между толкателем клапана и кулачком распределительного вала.
Устранение данного зазора позволяет обеспечить бесперебойную работу двигателя на уровне расчётных параметров. В процессе эксплуатации, при несоблюдении эксплуатационных условий и инструкций завода изготовителя, происходит преждевременный износ данной детали.
При этом слышен характерный стук в двигателе. Этот звук сообщает нам о том, что гидрокомпенсатор вышел из строя и его необходимо заменить.
Причинами выхода из строя гидрокомпенсатора может быть следующее:

• Загрязнение каналов подачи масла в двигателе.
• Износ рабочих поверхностей обратного клапана и плунжерной пары.
• Возникновение ударных нагрузок в результате незаполнения или частичного заполнения гидрокомпенсатора маслом, проще говоря – его «завоздушивание».

А теперь вкратце «пройдёмся» по каждому, вышеизложенному пункту. Нельзя допускать загрязнения масляных каналов системы смазки двигателя.
Это явное нарушение эксплуатационных норм, которое может привести к серьёзным последствиям.
Причины загрязнения масляных каналов могут быть такими:

• Использование несоответствующего инструкции моторного масла.
• Несвоевременная замена масла в двигателе.
• Неисправность фильтра очистки масла.

Что же касается увеличения посадочных зазоров в плунжерных парах, то в данном случае, из камеры высокого давления будет происходить повышенная утечка масла. Компенсатор при этом потеряет свою силу сопротивления и снизится эффективность силы нажатия кулачка на стержень клапана газораспределительного механизма.

Внутреннее пространство гидрокомпенсатора в полной мере должно быть заполнено маслом. Если это условие не будет выполнено, то ГК не будет устранять зазор в деталях газораспределительного механизма.
Вследствие этого возникнут динамические нагрузки, проще говоря – удары, которые приведут к быстрому износу деталей ГРМ и значительному ухудшению работы мотора.

Следует помнить, что сбои в работе ГК может вызвать и попадание в него с маслом мелких частиц, появившимся в результате износа деталей мотора. В данном случае узел может заклинить.

Если вы всё-таки услышали вышеупомянутый стук, то не стоит сразу драматизировать это событие. При возникновении поломки такого характера, вполне возможна замена гидрокомпенсаторов на а/м ваз 2112 самостоятельно.

Но прежде можно попытаться устранить стук путём проведения следующих несложных действий:

• Снять крышку газораспределительного механизма.
• Провернуть коленчатый вал таким образом, чтобы клапан, который стучит, начал открываться.
• Немного провернуть пружину, чтобы сместить точки прежнего соприкосновения. Клапан при этом также повернётся.
• Установить крышку ГРМ.
• Запустить мотор.

Если стук не исчез, значит надо принимать более эффективные меры. Вернёмся к той мысли, когда замена гидрокомпенсаторов ваз 2112 своими руками, в данном случае, будет наиболее оптимальным решением проблемы.

Диагностика проблемы

Очевидно, что замена гидрокомпенсаторов на ваз 2112 своими руками начинается с диагностики. Вначале необходимо определить, какой конкретно компенсатор вышел из строя.
Для этого очень удобно будет воспользоваться таким прибором, как фонендоскоп. Приложив его, поочерёдно, в районе расположения каждого компенсатора, необходимо прослушать работу каждого узла на предмет выявления повышенных шумов и характерного стука.

Определив, таким образом, какой гидрокомпенсатор подлежит замене, можно приступать к разборке.

Совет:При отсутствии фонендоскопа, можно соорудить его некое подобие. К небольшому металлическому пруту (длина приблизительно 500мм и диаметр в районе 6мм), к одному из его концов, торцом прикрепить небольшую консервную банку.
Посередине прута укрепить деревянную ручку. Прикладывая свободный конец прута к месту расположения компенсатора, через консервную банку можно прослушать работу узла.

Замена компенсаторов

Следует отметить, что замена гидрокомпенсаторов своими руками ваз 2112 имеет свои определённые нюансы. Знание этих технических тонкостей позволят автолюбителям и профессионалам успешно решать проблемы такого рода.

Далее представлена подробная инструкция по выполнению замены ГК:

• Вначале снимается пластиковая крышка.
• Далее снимается ресивер. Необходимо закрыть крышками отверстия впускного коллектора.
• Потом необходимо снять модуль зажигания.
• Затем снимается шланг вентиляции картера.
• Далее снимаем крепление проводов форсунок. Для этого нужно использовать рожковый ключ на 10.

Снимаем крепление проводов форсунок

• Затем снимаем клапанную крышку. Для этого необходимо с помощью головки на 8 отвернуть 15 болтов.

Снимаем клапанную крышку

• Далее снимается крышка головки цилиндров.
• Производим проверку работоспособности гидрокомпенсатора. Для этого на него надо нажать  любым стержнем, желательно из мягкого металла.

  Кулачок распределительного вала в этом случае должен быть повёрнут к компенсатору тыльной тупой стороной. Если компенсатор прижимается легко, с небольшим усилием, значит, он подлежит замене.

Проверка работоспособности гидрокомпенсатора

• Демонтируем зубчатые шкивы распредвалов.
• Отсоединяем провод от датчика давления масла.
• Раскрепляем корпус подшипников распредвалов. Для этого необходимо, с помощью головки на 8 отвернуть 20 болтов.
• Отворачиваем болт крепления штанги к кронштейну задней опоры двигателя.
• Далее откручиваем три гайки крепления кронштейна задней опоры.
  Это делается с помощью головки на 15.

Откручиваем крепление кронштейна

• Снимаем кронштейн задней опоры.
• Теперь можно снять корпус распредвалов.
• Из корпуса вынимаем трубки свечей зажигания.
• Для того, чтобы отличить впускной и выпускной распредвалы, на первой шейке впускного вала имеется поясок.

Впускной и выпускной распредвалы

• Далее снимаем распредвалы с сальниками.
• Далее необходимо снять задние заглушки корпуса подшипников распредвалов и головки цилиндров.
• С помощью магнита достаём из гнезда гидрокомпенсатор.

Достаём  гидрокомпенсатор

• В случае необходимости заменяем гидрокомпенсатор новым изделием и производим сборку в обратном порядке.

Перед сборкой обязательно надо очистить корпус подшипника распредвалов и головку цилиндров от остатков старого герметика и от масла. Перед установкой распределительных валов их опорные шейки и кулачки необходимо смазать моторным маслом.

Болты крепления корпуса подшипников необходимо закручивать равномерно и основательно.

Как видно по фото, предложенный комплекс работ, особых трудностей не представляет. После выполнения замены, двигатель может некоторое время работать с повышенным шумом.
В этом случае делают прокачку гидрокомпенсаторов.
Для этого необходимо выполнить следующие действия:

• Запустить двигатель и в течение 5 минут дать ему поработать на 2500 оборотах.
• Затем перейти на холостые обороты и дать двигателю поработать полминуты.
• Далее двигатель заглушить и выждать одну минуту.
• Через минуту двигатель запустить вновь. Если стук исчез, то гидрокомпенсатор прокачан, если нет, то всю процедуру нужно повторить вновь. Повторов может понадобиться до пяти и больше.

Перед тем как будет произведена замена гидрокомпенсаторов ваз 2112 – видео, предложенное ниже, поможет вам избежать печальных недоразумений:

Как показывает это видео – к покупке новых запасных частей нужно относиться очень и очень скрупулёзно.

Болты, как альтернатива для гидрокомпенсаторов

Достаточно актуальной на сегодня является замена гидрокомпенсаторов на болты ваз 2112. Эта тема вызывает массу дискуссий и имеет много положительных и отрицательных мнений.
Приведём некоторые «за» и «против» в отношении к гидрокомпенсаторам.
Положительные стороны:

• Клапаны всегда будут плотно закрытыми и в результате этого вероятность прогорания минимальная.
• Нет необходимости регулировать зазоры.
• Значительно снижен шум газораспределительного механизма.
• Более устойчивая работа прогретого двигателя на холостых оборотах. Это является результатом плотного закрытия клапанов.

Отрицательные стороны:

• В данном случае  мы наблюдаем, пожалуй, только один минус – это цена на запасные части. Имеется в виду стоимость самих гидрокомпенсаторов  и связанных с ними деталей.
  Однако, постоянная регулировка безкомпенсаторного газораспределительного механизма потребует не меньших затрат и тем более хлопот.

Внимание: Замену гидрокомпенсаторов ваз 2112 можно выполнять после тридцатиминутной паузы после остановки двигателя. Такое время необходимо для того, чтобы снизилось давление в гидрокомпенсаторах.

В заключении отметим, что замена гидрокомпенсаторов в обязательном порядке включает в себя следующие операции:

• Замена масла.
• Промывка системы.
• Замена масляного фильтра.
• Прочистка каналов подачи масла в гидрокомпенсаторы. Это успешно можно сделать с помощью сжатого воздуха.

Почему стучат гидрокомпенсаторы ВАЗ-2112 16 клапанов: видео, фото

Стук гидрокомпенсаторов на 16-клапанном двигателе ВАЗ 2112 различается довольно просто, и определить причину не составляет труда. Так, устранить причину стука можно достаточно простым способом и проверенным.

Видео о замене гидрокомпенсаторов, на нём видны и возможные причины стука:

Видео сюжет расскажет, как заменить гидрокомпенсаторы, а также провести их диагностику в случае появления посторонних стуков и звуков.

Строение системы

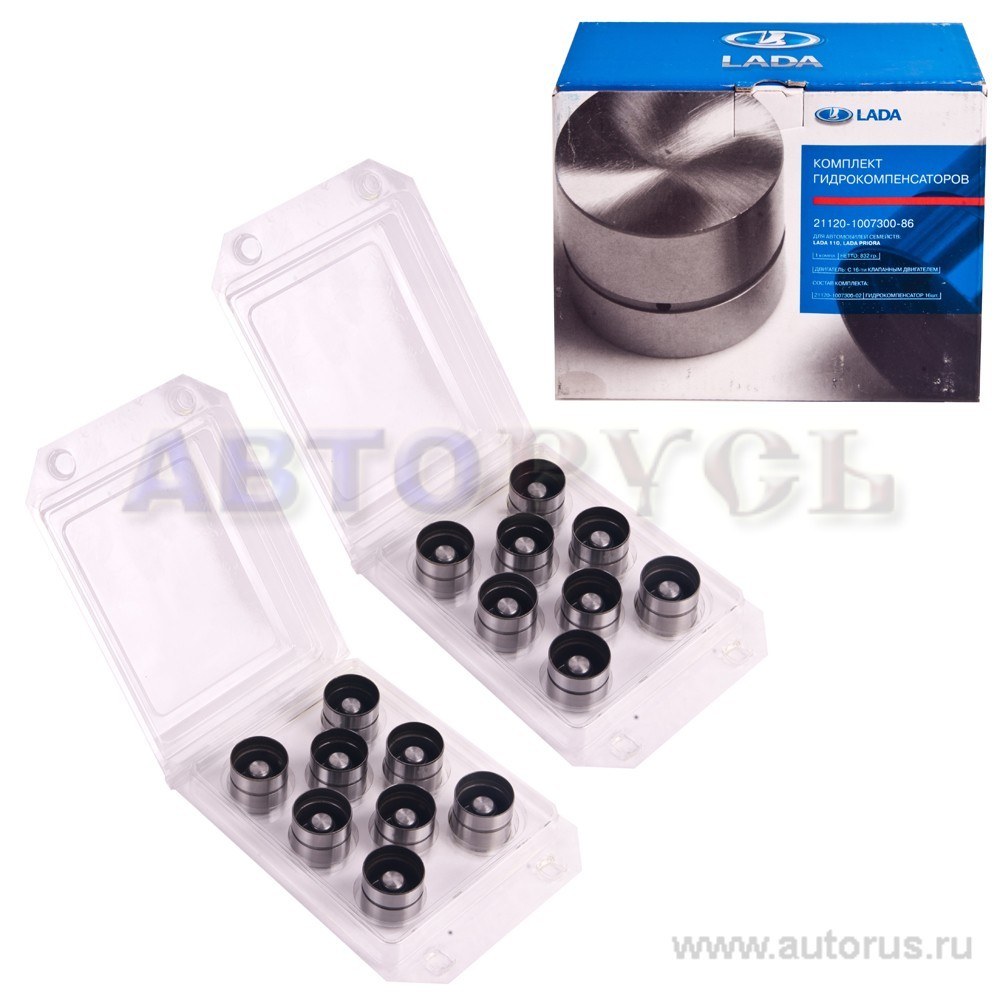

Гидрокомпенсаторы производства АвтоВАЗ

Гидрокомпенсатор – это цилиндрический поршень, который передает усилие толкателя распределительного вала. Внутренняя часть имеет плунжер, который передает усилие на клапан. Именно это обеспечивает тепловой зазор. Для того чтобы клапан открылся, поршень толкает кулачек распределительного вала, что в свою очередь через плунжер, который воздействует на клапана. Регулируется тепловой зазор маслом под давлением. Шариковый клапан не дает маслу произвести утечку.

Какие бывают стуки?

Вытягивание поршня гидрокомпенсаторов

Стучать гидрокомпенсаторы могут по-разному. Эти стуки необходимо знать, что определить верно, неисправность. Подробнее о проверке гидрокомпенсаторов мы уже писали.

Рассмотрим, все возможные варианты:

• Стук, который появляется при запуске и потом резко пропадает. Это нормальный стук и нет причин для беспокойства. Просто, из открытого шарикового клапана вытекает остаток масла.
• Повышенный стук, который может пропадать при повышенных оборотах. Это означает, что шариковый поршень неисправен и необходима замена гидрокомпенсаторов.
• Горячий стук, или когда он слышен только на прогретом двигателе. Это износ непосредственно гидрокомпенсаторов.
• Стук, который возникает при повышенных оборотах. Это связано с тем, что в системе имеется излишек масла, который при оборотах коленчатого вала образует пену. Она попадает в головку блока цилиндров и нарушает работу гидрокомпенсаторов. При этом эффекте масло не попадает в сам «гидрик» и появляется стук, который приводит к повышенному износу.

Диагностика гидрокомпенсаторов

Промер и диагностика «гидрика»

1. Для того, чтобы проверить гидрокомпенсаторы необходимо демонтировать клапанную крышку.
2. Далее, коленчатый вал доводится по положения, когда на компенсаторы не воздействуют кулачки.
3. Следующим этапом становится надавливание на поршни. Если поршень исправен, то он под большим усилием подается вниз. Если поршень стопорится, то плунжер заклинило, а вот если недостаток масла, то он без проблем уйдет вниз.

Метод устранения стуков

Конечно, ремонтировать гидрокомпенсаторы нельзя, поэтому их необходимо заменить.

Некоторые автолюбители пробуют их ремонтировать, но как показывает опыт, все заканчивается заменой, через несколько тысяч км пробега. Вторым фактором, который толкает автолюбителей на замену остается то, что ремонт этих деталей слишком дорогой и экономически не целесообразный.

Выводы

Причины стука гидрокомпенсаторов довольно просты, а их классификация сразу говорит о причинах возникновения такого эффекта. Основным методом устранения неисправности остается комплексная замена всех изделий.

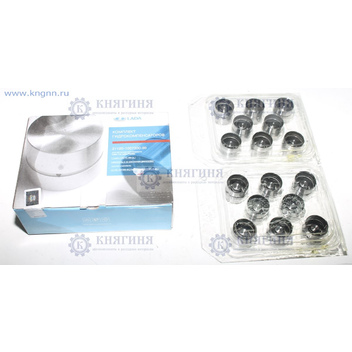

Гидрокомпенсатор ВАЗ-2112 (к-т 8шт) в Челябинске

Гидрокомпенсатор ВАЗ-2112 (к-т 8шт)

Гидрокомпенсаторы предназначены для автоматического поддержания беззазорного состояния между рычагами клапанов и кулачками распределительного вала во всем диапазоне числа оборотов двигателя.
Гидрокомпенсатор представляет собой устройство, которое работает по следующему принципу:
Через односторонний шариковый клапан он набирает во внутрь себя масло из системы смазки двигателя. Под воздействием поступающего масла во внутрь гидрокомпенсатора, происходит увеличение его высоты, за счет выдвижения одного поршня из другого. Так как гидрокомпенсатор находится между толкателем и торцом клапана, происходит выбирание имеющегося зазора. Этот процесс, происходит до того момента, пока не будет полностью выбран зазор в механизме привода клапанов.
Особенности гидрокомпенсаторов «BAUТLER»
Гидрокомпенсаторы «BAUТLER» обладают повышенной прочностью при испытывании нагрузки «на излом», благодаря усовершенствованной конструкции. Твердость торцевой поверхности, упирающейся в стебель клапана, по результатам испытаний, составляет 57-59 HRCЭ (при норме 56-61 HRCЭ ), а боковой поверхности 44-48 HRCЭ (при норме не менее 35 HRCЭ). Односторонний шариковый клапан собран с высокой точностью, что обеспечивает стабильность работы. Клапан обладает высокой устойчивостью к повышенным температурам. Качество обработки плунжерной пары обеспечивает необходимую герметичность и долговременность работы механизма гидрокомпенсатора, практически до полной выработки технического ресурса двигателя.
Рекомендации:
При эксплуатации автомобиля с гидрокомпенсаторами пользуйтесь только современными высококачественными маслами. Современные масла содержат моющие присадки, которые позволяют избежать применение специальных промывочных средств для двигателя, которые могут привести к выходу гидрокомпенсаторов из строя. Не забывайте о своевременной замене масла.

Стучит гидрокомпенсатор на холодную и на горячую что делать

Сегодня мы поговорим про причины стука гидрокомпенсатора и способы решения данной проблемы.

Газораспределительный механизм силовой установки автомобиля является очень важной ее составляющей, поскольку обеспечивает своевременную подачу воздуха или горючей смеси в цилиндры и отводит из них отработанные газы.

Расположение распределительного вала

На современных авто чаще всего используют механизм с верхним расположением распределительного вала, что позволило уменьшить металлоемкость конструкции и как следствие – увеличение надежности.

Поскольку при нагреве металл расширяется, а клапана постоянно находятся в зоне высокой температуры, для предотвращения его поджимания, вследствие чего он неплотно садится в седло, предусмотрен тепловой зазор между стержнем клапана и кулачном распредвала.

При этом тепловой зазор имеет определенную величину, чтобы обеспечить максимально возможное открытие клапана, исключая его поджимание.

Раньше у двигателей с верхним расположением распределительного вала тепловой зазор регулировался путем помещения между стержнем клапана и кулачком распредвала регулировочных шайб определенной толщины.

Недостатком применения этих шайб являлась потребность в периодической проверке зазора и регулировке его путем подбора шайб.

Сейчас же для обеспечения теплового зазора все чаще применяются гидрокомпенсаторы, по-народному — гидрики, использование которых исключил потребность в регулировке зазора, и все потому, что зазор регулируется за счет давления масла.

Располагаются гидрокомпенсаторы, как и регулировочные шайбы, между стержнем клапана и кулаком распредвала.

Внешне гидрик выглядит как небольшой поршенек, поэтому в головке предусмотрены посадочные места под них.

Конструкция и принцип работы

Сама же конструкция гидрокомпенсатора проста. Состоит он из цилиндрического поршня, днище которого и воспринимает усилие от кулачка распредвала.

Внутри этого поршня в своем посадочном месте установлен плунжер, посредством которого передается усилие через поршень от кулачка к стержню клапана (смотрите фото выше).

В своем посадочном месте плунжер свободно перемещается, обеспечивая тепловой зазор.

Работает гидрик так: при работающем двигателе кулачок набегает на днище поршня гидрокомпенсатора и смещает его вниз. Перемещаясь, поршень посредством плунжера давит на клапан, и он открывается.

Регулировка же зазора выполняется маслом.

Масляный насос подает рабочую жидкость в головку под давлением. В гидрике оно попадает в подплунжерное пространство, и смещает плунжер внутри посадочного места.

Чем выше давление масла, тем больше оно будет давить на плунжер и тем сильнее он выйдет из посадочного места.

При снижении давления – плунжер снова заходит в посадочное место. Таким образом тепловой зазор между плунжером и стержнем клапана регулируется самостоятельно и зависит от давления в системе смазки.

Чтобы масло не вытекало с гидрика после остановки мотора, в каналах подачи масла в головке блока установлены шариковые клапана.

Имея такое преимущество, как отсутствие потребности в регулировке, гидрокомпенсатор имеет и один существенный недостаток – высокая чувствительность к моторному маслу.

Читайте также:

Причины стука гидрокомпенсаторов

Гидрокомпенсатор все-таки не регулировочная шайба, которая может разве что только уменьшиться в толщине из-за постоянного трения, он вполне может выйти из строя.

Проблемы с работой гидрика проявляются в виде отчетливо слышимого стука во время работы силовой установки. Причем стук может быть на одних режимах работы мотора, а на других он исчезает.

Также стук гидрокомпенсаторов может проявляться при непрогретом двигателе и исчезать после достижения оптимальной температуры или же наоборот.

Чаще всего причиной стука гидрика является моторное масло, хотя есть и достаточно других причин.

Если при запуске силовой установки слышен стук гидрокомпенсаторов, но при этом он быстро стихает – это не является причиной выхода их из строя.

Просто после очередной остановки силового агрегата часть клапанов остаются выжатыми из-за расположения распредвала, каналы подачи масла тоже остаются открытыми и рабочая жидкость из гидрика через них стекает.

При запуске же количество масла в каналах быстро восполняется.

Но если стук на холодном двигателе продолжается длительное время или до полного прогрева мотора – это свидетельствует о возникших неисправностях в работе.

Стучит гидрокомпенсатор на холодную.

Стук на холодную может свидетельствовать о:

• Механический износ плунжера и его посадочного места. В таком случае рабочая жидкость не сохраняет свое давление и постоянно вытекает из подплунжерного пространства;
• Заклинивание плунжера в посадочном месте из-за загрязнения;
• Заклинивание в открытом положении шарикового клапана вследствие его загрязнения;
• Засорение канала подачи масла. При прогреве же засор вымывается текучим маслом и гидрокомпенсатор работает нормально;
• Применение на авто масла с повышенной вязкостью. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
• Выработанный ресурс масла, а также значительное его засорение продуктами трения;
• Значительное засорение масляного фильтра, вследствие чего пропускная способность его падает, и холодное масло не подается в полном объеме в ГБЦ.

Причины возникновения стука гидриков на холодном моторе во много сходны с причинами их стука на горячем.

Стук гидрокомпенсатора на горячем двигателе.

Появление стука может быть из-за механического износа, заклинивания плунжера или клапана.

По поводу масла стоит отметить, что стук на горячую может быть из-за сильно текучего масла, тогда масляный насос не может обеспечить должное давление.

Еще одной причиной стука как на холодную, так и на горячую, может является износ масляного насоса с последующим падением его производительности.

Последствия появившегося стука

Интересно, что к каким-либо повреждениям других механизмов силовой установки поломка гидрокомпенсаторов не приводит.

У стучащих гидрокомпенсаторов всего лишь нарушается тепловой зазор, что приводит только к снижению мощности и приемистости силовой установки и повышению расхода топлива.

Но появившийся стук может сигнализировать о нарушении в работе системы смазки, поэтому важно узнать, почему они застучали и устранить проблему.

Что касается применения на авто систем газораспределения SOHC и DOHC, то разница лишь в количестве установленных гидрокомпенсаторов.

Так, на современных авто, в том числе и отечественных, к примеру, ВАЗ 2112 и Лада Приора уже используется система газораспределения DOHC, с 4 клапанами на цилиндр, а значит и с 4 гидриками, общее же количество их – 16.

Причины появившегося стука для всех авто, в том числе и упомянутых, одинаковы.

Наличие такого количества гидриков влияет лишь на более затрудненное выявление застучавшего гидрокомпенсатора, если стучит только один или несколько из общего количества.

Выявление неисправных гидрокомпенсаторов

Выявить застучавший гидрокомпенсатор, в принципе, несложно. Достаточно с авто снять клапанную крышку, чтобы получить частичный доступ к ним, которого будет достаточно для проверки.

Чтобы проверить гидрики, достаточно воспользоваться не толстым деревянным бруском.

Проверка осуществляется путем нажатия на днище гидрика. При создании усилия он начнет утапливаться в своем посадочном месте. Важно при проверке, чтобы на днище гидрика не воздействовал кулачек распредвала.

Заклинивший гидрокомпенсатор созданным усилием попросту не будет утапливаться в посадочном месте, воздействия человека будет недостаточно, чтобы преодолеть усилия пружины клапана.

Если же в нем отсутствует масло по какой-либо из перечисленных причин, утапливание гидрика в посадочном месте будет производиться при значительно меньшем усилии, чем нормально работающих.

Таким методом можно вычислить поломанные гидрокомпенсаторы.

Читайте также:

Устранение появившегося стука

Но при появлении стука не обязательно сразу проверять наличие вышедших из строя гидриков. Часто причиной стука становиться масло, поэтому для начала можно заменить масло вместе с фильтром.

После слива масла и заливки нового, первый запуск будет сопровождаться их стуком, поскольку масла в них нет и все каналы пусты.

Через определенное время стук должен прекратиться. Важно только подбирать масло, рекомендованное для использования заводом-изготовителем авто. Также перед заливкой нового масла желательно систему смазки промыть.

Если замена масла не устранила стук, тогда уже и проверяется, какие гидрики стучат. После выявления неисправных гидриков, их нужно снять с авто, для чего потребуется демонтаж из головки распредвала.

После извлечения гидриков их можно попытаться промыть в бензине или керосине, чтобы удалить грязь на плунжерах, если таковая имеется.

После промывки они ставятся на место и проверяется, продолжают ли они стучать. Важно проследить, чтобы каждый извлеченный гидрокомпенсатор ставился строго на свое место, перепутывать их нельзя.

В случае, когда промывка не помогла, возможен сильный механический износ. Тогда гидрокомпенсаторы заменяются, поскольку они не ремонтируются.

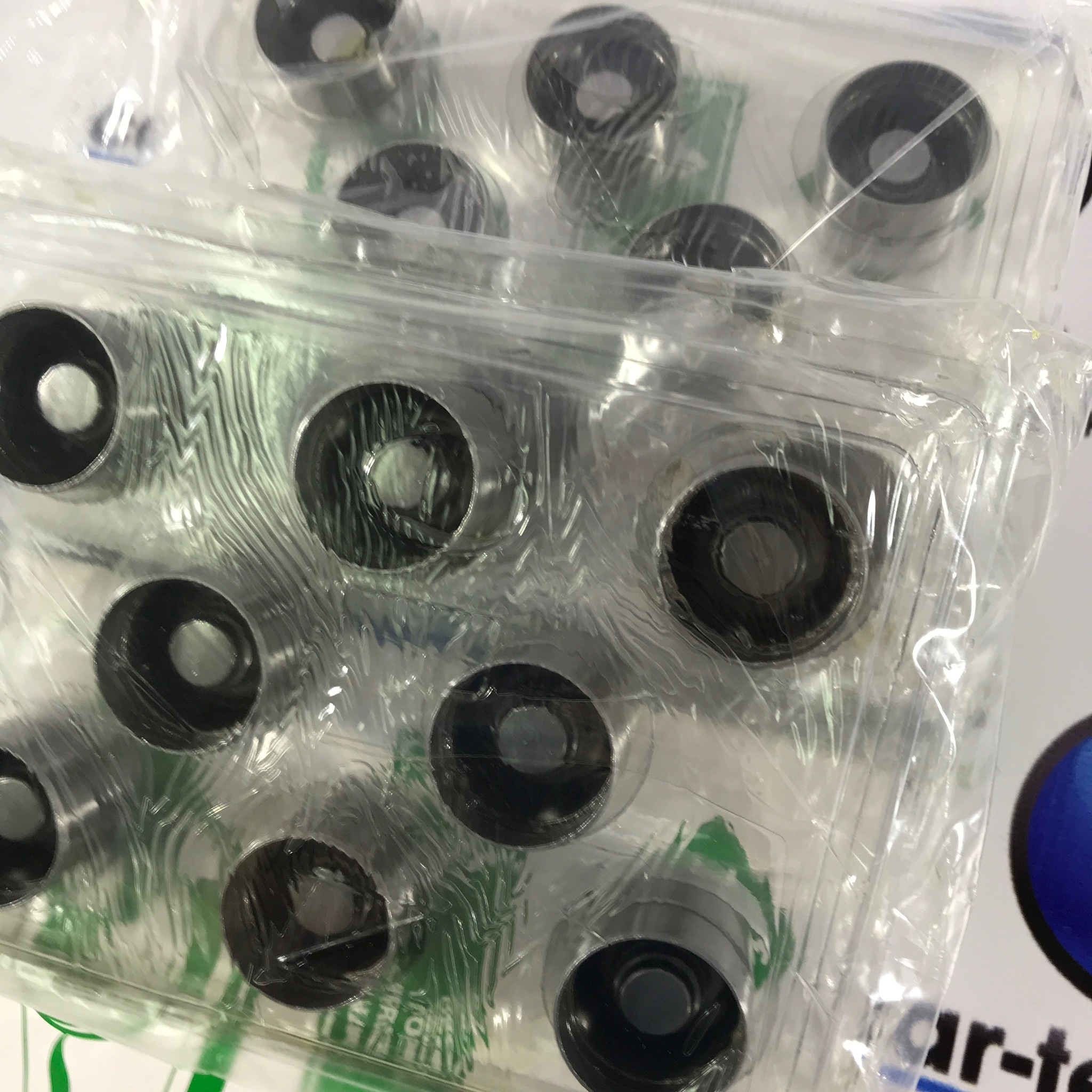

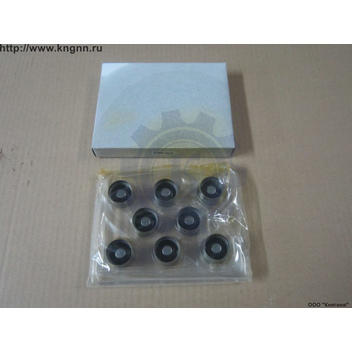

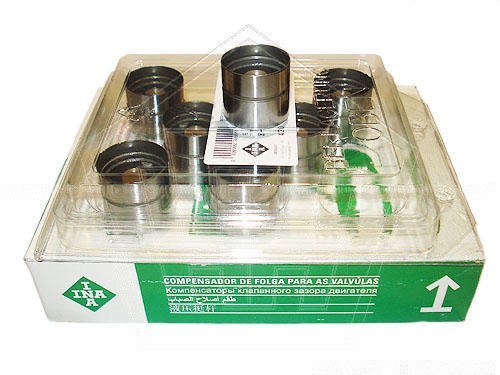

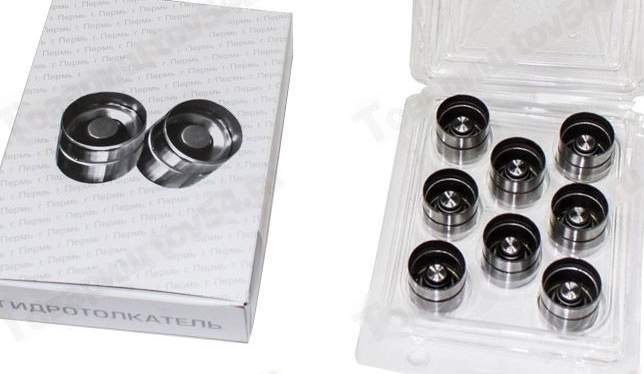

Комплект для ВАЗ 2112.

Если гидрики новые и залито свежее масло, но они продолжают стучать, возможно, забиты каналы подачи масла. Тогда придется снимать ГБЦ и промывать ее полностью.

Когда промывка ГБЦ не помогла, это указывает на значительный износ масляного насоса, тогда уже потребуется его замена. Но случается это очень редко, обычно замена масла, а также промывка или замена гидрокомпенсаторов проблему устраняют.

Другие неисправности и способы их устранения.

Лучше всегда искать причину появившегося стука гидрокомпенсаторов последовательно, выполняя одну операцию за другой начиная с простейшего и переходя к более сложному.

Такая последовательность значительно может сэкономить средства и время. Также по каким причинам и на каких двигателях гнет клапана.

Диаметр гидрокомпенсаторов ваз 2112

В процессе работы двигателя каждая из деталей нагревается. Из законов физики известно, что при повышении температуры любые материалы, в том числе и металл, расширяются. При нагреве деталей в двигателе меняются их размеры. Инженеры «АвтоВАЗа» при создании двигателя учли эти тепловые расширения. Чтобы двигатель не вышел из строя, они оснастили мотор ВАЗ-2112 гидрокомпенсаторами.

Что это такое?

Деталь представляет собой небольшое гидравлическое устройство. Оно автоматически устраняет последствия линейного расширения в механизме клапанного привода в процессе работы двигателя, когда детали расширяются.

Регулировка зазоров осуществляется за счет давления масла в двигателе. Зазор настраивается между клапаном и распределительным валом. С помощью такой компенсации тепловых зазоров двигатель не теряет в динамических характеристиках, расход топлива оптимальный после прогрева. Также за счет наличия гидрокомпенсаторов в ВАЗ-2112 двигатель работает тише, чем аналогичные моторы с системой механической регулировки клапанов.

Как они появились?

Гидравлический компенсатор на автомобилях ВАЗ пришел на смену неэффективным механическим регулировкам механизма ГРМ. Часто обычный клапан на классических моторах ВАЗ не оснащен компенсатором. Поэтому водители регулировали зазоры клапанов через каждые 10 тысяч километров пробега. Работу выполнять приходилось вручную. Снималась клапанная крышка, щупом проводились измерения и выставлялся нужный зазор.

Если водитель не регулировал клапана, то работа двигателя сопровождалась сильным шумом, терялась динамика, возрастал расход горючего. Через примерно 50 тысяч километров пробега клапана требовали замены, так как на них был сильный износ. В качестве альтернативы механической регулировке в «АвтоВАЗе» решили предложить более модернизированную конструкцию.

На моторах для переднеприводных авто устанавливались перед клапаном специальные толкатели. На клапан надевалась “шляпка”. Диаметр толкателя достаточно большой, и за счет этого снизился износ. Нужно больше времени, чтобы износился больший диаметр. Да, скорость износа уменьшилась, но необходимость в регулировке клапанов осталась, хоть теперь делать ее приходилось реже.

Обычно настройка заключалась в подкладывании настроечных шайб, которые уменьшали или увеличивали высоту толкателя. Такая регулировка, несмотря на архаичность, достаточно эффективна, и некоторые автопроизводители применяют такой способ по сей день. Настраивать зазоры клапанов в таком механизме нужно один раз в 50 тысяч километров. На некоторых зарубежных авто толкатели способны жить и еще дольше.

Среди плюсов такого решения можно выделить простоту конструкции, отсутствие требований к маслу – подойдет даже минеральное. Кроме того, конструкция получилась очень дешевой. Среди минусов отзывы отмечают, что если шайба сработалась, то работа мотора становится шумной, увеличивается расход топлива, падает динамика. В «АвтоВАЗе» задумались о конструкции, которая бы автоматически регулировала тепловые зазоры в клапанном механизме.

И вот, вместо механических регулировок появились гидрокомпенсаторы ВАЗ-2112. На тот момент это была совершенно новая технология. На самом деле все очень просто – водителю больше нет необходимости в ручной настройке зазоров. Гидрокомпенсаторы сами автоматически выберут нужный параметр для каждого клапана.

Устройство

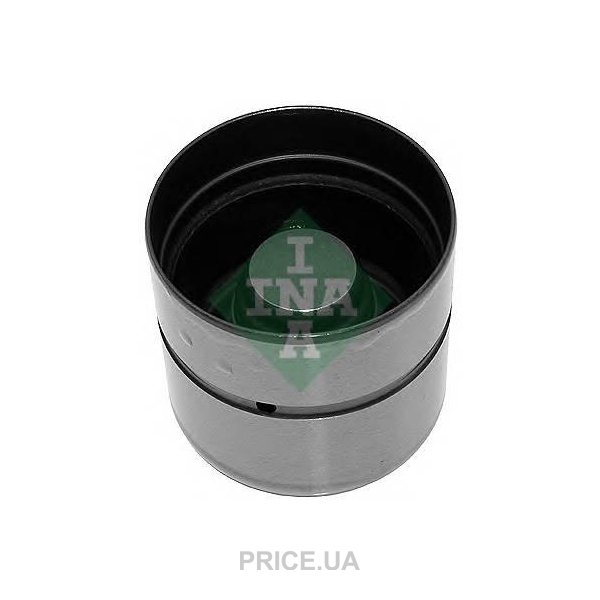

Гидрокомпенсатор ВАЗ-2112 представляет собой плунжерный механизм. Внутри металлического корпуса имеется плунжерный клапан, шарик, пружина. Также внутри элемента присутствует канал для прохода масла. Если рассмотреть принцип действия, то устройство можно будет понять лучше.

Принцип работы

Гидрокомпенсатор представляет собой промежуточную деталь между клапаном и кулачком распределительного вала. Когда кулачок не оказывает давления на компенсатор, то клапан закрыт под действием пружины ГБЦ. Внутри пружина давит на детали плунжерной пары. За счет этого корпус компенсатора движется к кулачку распредвала, пока полностью не упрется в него. При этом зазор будет минимальный.

Нужное давление внутри плунжерной пары оказывается за счет давления масла. Оно подается по каналам в ГБЦ и далее проходит через отверстия в компенсаторе. Затем внутри оно отгибает клапан и создает нужное давление.

Далее кулачок направляется вниз и давит на компенсатор. Масло, находящееся внутри плунжера, давит на клапан и закрывает его. Компенсатор превращается в жесткий элемент, который под давлением кулачка открывает клапан механизма ГРМ.

Нужно сказать, что гидрокомпенсаторы на ВАЗ-2112 (16 клапанов) – это достаточно высокоэффективные устройства. Масло из плунжера выдавливается, прежде чем шарик закроется. Так, может образовываться совсем незначительный зазор, который уйдет при следующей подаче масла. Компенсатор снова станет жестким.

Неважно, до какой температуры нагрелся двигатель: зазор будет наиболее оптимальным всегда. Механизм не требует регулировок в течение всего срока службы. Даже если есть износ, регулировка не нужна. Компенсатор всегда поджимается к распределительному валу.

Проблемы

Среди проблем с гидрокомпенсаторами владельцы выделяют их стук. Он говорит о том, что работают данные элементы не так, как задумано. Также стук может сообщать о неполадках с системой смазки двигателя. Давайте рассмотрим, почему стучат гидрокомпенсаторы на ВАЗ-2112.

Причины звука

Одна из самых основных причин связана с качеством и уровня масла в двигателе. Так, чаще всего стук слышен из-за недостаточного уровня. Масло неэффективно поступает в масляные каналы и внутрь плунжерной пары не заходит. В результате необходимого давления в гидрокомпенсаторе для его полноценной работы нет.

Также могут быть забиты масляные каналы в ГБЦ или же в самом компенсаторе. Это случается по причине несвоевременной замены масла. Оно сгорает, и на стенках механизма образуется нагар. Последний может закупоривать каналы смазочной системы. Масло не имеет возможности эффективно поступать внутрь гидрокомпенсатора.

Еще можно выделить и механические проблемы. Чаще всего стучит гидрокомпенсатор на ВАЗ-2112 (16 клапанов) по причине выхода из строя плунжерной пары – эти элементы заклинивает. Стук будет, если шариковый клапан в плунжере вышел из строя. Звук может говорить и о нагаре на наружной части корпуса плунжера. Он не позволяет механизму двигаться и регулировать автоматически зазор.

Как решать проблему?

Самое эффективное решение – это замена гидрокомпенсаторов на ВАЗ-2112. Но если в системе образовался нагар, то данные механизмы снимают и промывают. После промывки иногда удается восстановить их работоспособность. Однако если пробеги авто большие, то компенсатор разбивается и тогда точно подлежит только замене.

Качественная работа механизма во многом зависит от того, какое масло заливают в двигатель и как часто его меняют. Для тихой и надежной работы механизма автоматической компенсации тепловых зазоров необходимо заливать качественное синтетическое масло и регулярно его менять. Тогда элементы прослужат дольше. Иногда может потребоваться и менее вязкое масло, чтобы поднять давление в системе.

Заключение

Гидрокомпенсаторы на ВАЗ-2112 (16 клапанов) избавляют водителя от необходимости регулировок зазоров, и это большое преимущество данных двигателей. При должном уходе за двигателем проблем с компенсаторами не будет.

Если при включении двигателя появился характерный стук, это, с большой вероятностью, признак того, что на вашем ВАЗ 2112 стучат гидрокомпенсаторы. Причин тому может быть несколько (об этом вы можете прочесть в статье «Гидрокомпенсаторы на ВАЗ 2112»

Можно попробовать устранить стук гидрокомпенсаторов на ВАЗ 2112 незначительным поворотом клапана или пружины вокруг продольной оси. Для этого, при выключенном двигателе, необходимо несколько раз произвести действия:

• Повернуть коленвал настолько, чтобы стучащий клапан начал приоткрываться
• Слегка повернуть пружину (клапан также повернется)
• Запустить двигатель.

Если, после нескольких попыток, стук гидрокомпенсаторов не прекращается, стоит проверить размер зазоров между направляющими втулками и стержнями клапанов, а также проверить состояние пружины:

• Внутренний диаметр латунных направляющих втулок клапанов должен быть – 7±0,015 мм
• Наружный диаметр направляющих втулок – 12,079-12,090 мм
• Диаметр тарелки впускного клапана 29 мм, выпускного – 25,5 мм
• Диаметр стержня впускного клапана (6,975±0,007) мм
• Диаметр стержня выпускного – (6,965±0,007) мм
• Высота пружины в свободном состоянии – 38,19 мм.

Если пружины и клапана исправны, приступайте к замене гидрокомпенсатров на ВАЗ 2112.

Для того, чтобы определить какой именно из гидрокомпенсаторов на ВАЗ 2112 вышел из строя, рекомендуют использовать обычный фонендоскоп. Прикладывая фонендоскоп к головке блока, в зоне каждого гидрокомпенсатора, прослушивают стук каждого. Подозрительным оказывается тот компенсатор, который издает усиленный звук, похожий на клапанный.

«Фонендоскоп» для диагностики гидрокомпенсаторов можно изготовить своими руками. К торцу стального стержня, диаметром 5-6 мм и длиной 700 мм, крепится жестяная банка (пивная) с обрезанным верхом, на средину стержня – деревянная ручка.

Вообще, не так уж важно, который из толкателей полетел. Важно убедиться, что источник стука – именно гидротолкатель, для принятия того или иного решения. Специалисты рекомендуют – при выходе из строя хотя бы одного гидрокомпенсатора на ВАЗ 2112, заменять весь блок – и это правильно.

В приведенной ниже таблице указаны типичные неисправности и рекомендации по их исправлению.

#1 DrobyshevAlex

Активные пользователи

65 сообщений

• Пол: Мужчина
• Город: Краснодарский край
• Интересы: Программирование
• Автомобиль:ВАЗ 2112

Разобрал головку. 10 гидрокомпенсаторов нажимаются рукой. Нашел 10 старых. Поставил – стала хуже компрессия.
Подскажите, если они например накачаны маслом были под свой клапан, то после того как я завёл машину, они должны были сжаться под новый клапан?
Ну то есть, похоже на то что клапана стали не плотно закрываться.

Вот нашел статью про промывку гидрокомпенсаторов, но не совсем понятно, нужно ли их самому маслом сразу наполнить если разобрать и промыть?
Или поставить так, а он уже наполнится маслом на столько на сколько нужно во время работы?

#2 GENNA

Master

582 сообщений

• Пол: Мужчина
• Город: 32 регион г. Клинцы

#3 DrobyshevAlex

Активные пользователи

65 сообщений

• Пол: Мужчина
• Город: Краснодарский край
• Интересы: Программирование
• Автомобиль:ВАЗ 2112

Брателло, это что ты там разобрал то?

Пока не чего не разобрал, пока скачал статью с этого форума про то как разобрать и помыть

Вообще эта хня меняется при ремонте.

Вообще то за два месяца я уже дважды их поменял.

Если мы бедные, так можно и не менять.

Если менять каждый месяц – можно стать ещё беднее

Компенсаторы зажать требо. Зажимаются как правило в тисках, ну и никак не рукой.

Я и написал, что те которые нажмиаются рукой легко – я выкинул. За месяц 10 штук вылетело. А точнее за 3000 км пробега.
За совет с тисками спасибо! Я не подумал о таком подходе

А что это за головка с 10 клапанами?

#4 alex_l_yamal

Активные пользователи

105 сообщений

• Пол: Мужчина
• Город: муравленко
• Интересы: авто.
• Автомобиль:priora

[quote name=’DrobyshevAlex’ timestamp=’1336511873′ post=’298471′]

Вот нашел статью про промывку гидрокомпенсаторов, но не совсем понятно, нужно ли их самому маслом сразу наполнить если разобрать и промыть?
Или поставить так, а он уже наполнится маслом на столько на сколько нужно во время работы?
[/quote

Если уж заморочился на разборку и промывку то просто смажь их маслом при сборке. Они сами наберут скока нада.

#5 DrobyshevAlex

Активные пользователи

65 сообщений

• Пол: Мужчина
• Город: Краснодарский край
• Интересы: Программирование
• Автомобиль:ВАЗ 2112

#6 b627boris

Участник

39 сообщений

• Пол: Мужчина
• Город: Красноярск
• Интересы: Электрика и механика разных авто
• Автомобиль:vaz-2107

#7 Aleksandr A

Master

1 366 сообщений

• Пол: Мужчина
• Город: Волгоградская обл. , г. Фролово
• Интересы: охота
• Автомобиль:Калина

Пока не чего не разобрал, пока скачал статью с этого форума про то как разобрать и помыть

Вообще то за два месяца я уже дважды их поменял.

Если менять каждый месяц – можно стать ещё беднее

Я и написал, что те которые нажмиаются рукой легко – я выкинул. За месяц 10 штук вылетело. А точнее за 3000 км пробега.
За совет с тисками спасибо! Я не подумал о таком подходе

А где я написал что всего 10? Я написал что 10 штук сжимаются рукой – то есть испорчены.

#8 Aleksandr A

Master

1 366 сообщений

• Пол: Мужчина
• Город: Волгоградская обл., г. Фролово
• Интересы: охота
• Автомобиль:Калина

#9 DrobyshevAlex

Активные пользователи

65 сообщений

• Пол: Мужчина
• Город: Краснодарский край
• Интересы: Программирование
• Автомобиль:ВАЗ 2112

Двигатель 1. 6 16-ти клапанный.
Валы 10.5.

просадили сёдла клапанов, при их фрезеровке

Так я только первый цилиндр фрезеровал. Почему после замены компенсаторов во всхе 4х пропала компрессия? Потому что видимо они разжаты сильно

Замерьте толщину полностью сжатого компенсатора

#10 ignition

Master

277 сообщений

• Пол: Мужчина
• Город: Будённовск
• Интересы: разнообразные
• Автомобиль:их много

Так я только первый цилиндр фрезеровал. Почему после замены компенсаторов во всхе 4х пропала компрессия? Потому что видимо они разжаты сильно

Так а как его сжать? Я разобрал один, посмотрел, там шарик держит масло. Он не сжимается. Получается что всё таки нужно разбирать все и промывать, потом собирать без масла?

#11 Aleksandr A

Master

1 366 сообщений

• Пол: Мужчина
• Город: Волгоградская обл. , г. Фролово
• Интересы: охота
• Автомобиль:Калина

Так я только первый цилиндр фрезеровал. Почему после замены компенсаторов во всхе 4х пропала компрессия? Потому что видимо они разжаты сильно

Так а как его сжать? Я разобрал один, посмотрел, там шарик держит масло. Он не сжимается. Получается что всё таки нужно разбирать все и промывать, потом собирать без масла?

#12 Yaroha

Master

1 014 сообщений

• Пол: Мужчина
• Город: Тамбов. Уварово.
• Автомобиль:21723-24-041

Так я только первый цилиндр фрезеровал.

#13 Yaroha

Master

1 014 сообщений

• Пол: Мужчина
• Город: Тамбов. Уварово.
• Автомобиль:21723-24-041

Похоже между витками пружины не осталось зазора, при таком ходе клапана. вот гидрокомпенсаторы и «разваливаются»

Серийный гидротолкатель имеет возможность компенсации уменьшенного базового диаметра. Учитывая, что базовый диаметр кулачков серийного распредвала 33 мм, можно без какой либо доработки устанавливать распредвалы с уменьшенным до 31 мм базовым диаметром (использовать подпятники для компенсации уменьшенного базового диаметра не рекомендуем). При базовом диаметре 31 мм подъем узкофазных кулачков составляет 10,5 мм.
Другое ограничение – ход пружины клапана. При полностью сжатой пружине должен оставаться некоторый запас до смыкания витков, обычно мы рекомендуем иметь запас не менее 1,5 мм. Высота засухаренной пружины ВАЗ 2112 составляет 32 мм. Высота до смыкания витков – 21,2 мм. В итоге получается, что наибольший допустимый ход клапана (подъем кулачка) 32 – 21,2 – 1,5 = 9,3 мм. Применение доработанных тарелок пружин клапана, которые мы рекомендуем использовать на всех двигателях ВАЗ, в том числе и на ВАЗ 2112, позволяет увеличить допустимый подъем кулачков еще на 1,2 мм, т.е. до 10,5 мм.

Сообщение отредактировал Yaroha: 09 Май 2012 – 17:33

#14 DrobyshevAlex

Активные пользователи

65 сообщений

• Пол: Мужчина
• Город: Краснодарский край
• Интересы: Программирование
• Автомобиль:ВАЗ 2112

Помыл компенсаторы. Давление стало как раньше.
1-ый 8
2-4-ый 14
Вернулся к предыдущей теме.

Да, я уже думал на эту тему, или распредвал кривой.
Сразу собрал давление 14.
Поработала, пропал цокот – давление 8.

То ли компенсаторам хватает сил сдавить немного пружины клапанов, то ли вал кривой, где то есть место где окмпенсатор разжимается больше нормы, а потом по кругу до открытия он немного получается приоткрыт.

Сообщение отредактировал DrobyshevAlex: 09 Май 2012 – 17:36

#15 Aleksandr A

Master

1 366 сообщений

• Пол: Мужчина
• Город: Волгоградская обл., г. Фролово
• Интересы: охота
• Автомобиль:Калина

#16 DrobyshevAlex

Активные пользователи

65 сообщений

• Пол: Мужчина
• Город: Краснодарский край
• Интересы: Программирование
• Автомобиль:ВАЗ 2112

измерительные инструменты в руки взять

сложно А инструмента кроме штангенциркуля нет у меня.
Я уже все передумал, и со всеми кого видел пересоветовался.

Завтра попробую найти кто измерит валы.

#17 nerd

Master

2 595 сообщений

• Пол: Мужчина
• Город: 6b 69 73 6c 6f 76 6f 64 73 6b 20 72 75 73 73 69 61
• Интересы: много всего
• Автомобиль:вазератти 2112

Попробуйте хоть раз в жизни сделать то,что вам хочется. несмотря на «но» и «а вдруг».Не задумываясь,кто что подумает и скажет.это ваша жизнь

#18 DrobyshevAlex

Активные пользователи

65 сообщений

• Пол: Мужчина
• Город: Краснодарский край
• Интересы: Программирование
• Автомобиль:ВАЗ 2112

Да. Видимо вал не при чём.
Снял крышку, прокрутил пока идёт сжатие.
Пальцем проверял, компенсаторы не зажаты, они легко крутятся до самой ВМТ.
То есть вариант с зажатым компенсатором не подходит.

Так а если седло село, то почему нет компрессии? Клапан же притёрт и прилегает я так понимаю хорошо, бензин наливал не пропускает.
Пружина слабая? Или в чём дело?
Хотя опять же, компенсатор то не зажат. а значит закрыт полностью клапан.

Сообщение отредактировал DrobyshevAlex: 09 Май 2012 – 22:01

#19 Aleksandr A

Master

1 366 сообщений

• Пол: Мужчина
• Город: Волгоградская обл., г. Фролово
• Интересы: охота
• Автомобиль:Калина

Пальцем проверял, компенсаторы не зажаты, они легко крутятся до самой ВМТ.
То есть вариант с зажатым компенсатором не подходит

#20 DrobyshevAlex

Активные пользователи

65 сообщений

• Пол: Мужчина
• Город: Краснодарский край
• Интересы: Программирование
• Автомобиль:ВАЗ 2112

Хорошо, если они укоротились и остыли, то почему «на холодную» (если постоит часа 3) компрессия 10 на горячую 8-10.
А вот когда постоит часов 8 (ночь) то бывает до 13 поднимается но буквально на несколько минут работы.
При чём был один день что и на горячую была компрессия 13.

Измерительный инструмент в руки ( достаточно штангенциркуля с нутромером и линейки), голову в положение «вкл.» и всё станет ясно.

Вот я ремонтирую свою машину так как мне интересно с этим повозиться, но я с такой бедой ещё не сталкивался.
Просто померить расстояние от клапана до вала штангенциркулем я не представляю как, вал круглый, как я подлезу под прямым углом к нему я не знаю.
Когда компенсатор был без масла, я нажал на него, было много места, миллиметров 3-5.
То есть я думюа что это не должно быть причиной зажатия клапана, хотя я то не знаю этого точно

Всё больше начинаю думать что у меня колечки виновны, так как обнаружил сейчас что впускной коллектор влажный внутри. Вот думаю может маслицо кидать начало.
Может масло с через клапана попадает и компрессия из за этого поднимается. Тем более раза 3-4 снимал голову, клапана по кругу закрывались, нагара не было на пояске.
Смущает одно, что компрессии до расточки блока не было в 1 цилиндре и после расточки нет там же, вот я и сомневаюсь что это кольца!

В любом случае думаю если валы не покажут искривления, а судя по тому что вал прокручивая за шестерню не где не зацепил её где не должен был, то вал ровный.
То придётся снимать голову что бы разбираться с севшим седлом, то ли стачивать клапан, то ли менять седло. Вот вытащу тогда первым делом поршень, тем более кольца то я купил несколько дней назад и прокладку поддона.

причины и что делать. Самый простой способ устранить стук гидрокомпенсаторов.

Самая распространенная неисправность современных двигателей – стук гидрокомпенсаторов. Причин множество, в своём большинстве они связаны с качеством масла. Что делать при данной неисправности и как с ней бороться расскажет данный материал.





Что такое гидрокомпенсатор и как работает гидрокомпенсатор

Гидрокомпенсатор – простое устройство для автоматической регулировки зазора в приводе клапанов, устраняющее необходимость разбирать двигатель при его техническом обслуживании. Гидрокомпенсатор, в просторечии «гидрик» представляет собой миниатюрный гидроцилиндр, меняющий свою длину при нагнетании вовнутрь моторного масла.

Объем масла компенсирует зазор между штоком клапана и кулачком распределительного вала.  Масло в полость гидрокомпенсатора попадает через клапан с очень небольшим отверстием, а выходит наружу через естественные зазоры клапанной пары. Насколько хорошо работает «гидрик» зависит от поступления масла и от состояния плунжерной пары, отсутствия износа или заклинивания.



Как понять, что стучит именно гидрокомпенсатор

Неисправный гидрокомпенсатор издает резкий стук, стрекот, с частотой вдвое меньше частоты оборотов двигателя.

Неисправным считается гидрокомпенсатор, который стучит более пары минут после запуска двигателя или стучит после полного прогрева двигателя. Стук прослушивается сверху двигателя и может быть неслышен из салона автомобиля.

Почему стучит гидрокомпенсатор

Причины стука гидрокомпенсатора «на холодную» (при непрогретом моторе):

1. Слишком густое масло, на непрогретом двигателе, плохо заходит в полость гидрокомпенсатора. Нужно время, чтобы полость заполнилась маслом
2. Забита загрязнениями масляная магистраль или клапан гидрокомпенсатора. Загрязнения появляются при низком качестве или при затянутых сроках смены моторного масла, а также могут являться продуктами износа некоторых деталей двигателя.
3. Износ или заклинивание плунжера гидрокомпенсатора. Бывает от естественного износа или от попадания абразивных загрязнений в моторное масло.

Причины стука гидрокомпенсатора «на горячую» (на прогретом моторе):

1. Заклинивание плунжерной пары гидрокомпенсатора из-за естественного износа или загрязнения. Задиры на плунжере блокируют его движение и гидрокомпенсатор полностью теряет работоспособность. Зазор не выбирается и гидрокомпенсатор стучит.
2. Слишком малая вязкость прогретого масла, масло вытекает через зазоры плунжерной пары быстрее, чем подается насосом. Некачественное масло или слишком жидкое для данного двигателя масло сильно разжижается при прогреве и легко вытекает через технологические зазоры.

3. Повышенный уровень масла в двигателе, вспенивание масла из-за перемешивания коленчатым валом или из-за попадания воды в двигатель. Следует проверить уровень масла в двигателе, а также использовать только высококачественные моторные масла.



Самый простой способ устранить стук гидрокомпенсаторов

Самый простой и действенный способ, помогающий в большинстве случаев, добавка в масло специальной присадки Liqui Moly Hydro-Stossel-Additiv. Присадка промывает масляные каналы, удаляет загрязнения и восстанавливает подачу масла в гидрокомпенсаторы. Кроме того, присадка немного загущает масло, компенсируя тем самым их естественный износ. Присадка добавляется в прогретое моторное масло, полное действие наступает после примерно 500 км пробега.



Как еще можно устранить стук гидрокомпенсаторов

1. Замена гидрокомпенсаторов Достоинства: гарантированный результат. Недостатки: дорого и долго). Нужно учитывать, что на некоторые иномарки, сначала нужно заказать детали, дождаться, пока они придут, и записаться на ремонт в сервисе. На большинстве двигателей, при замене гидрокомпенсаторов потребуются дополнительные затраты на одноразовые детали, например, прокладки или герметик.
2. Тщательная промывка масляной системы специальными промывками, например: Liqui Moly Oil-Schlamm-Spulung. Достоинства: сравнительно недорого. Недостатки: результат не гарантируется.

3. Возможно, в запущенных случаях, потребуется замена масляного насоса или очистка масляных магистралей двигателя с его частичной или полной разборкой.

Что будет, если не устранить стук гидрокомпенсаторов

Если не заниматься устранением стука гидрокомпенсаторов, то можно проездить довольно долго без особых проблем, но, со временем, двигатель будет работать громче, с вибрациями, упадет мощность и увеличится расход топлива, а далее произойдет износ всего клапанного механизма, в частность распределительного вала двигателя. Его замена — очень дорогое мероприятие.



Итог

Если стук гидрокомпенсаторов неоднократно возникает, то нет смысла дожидаться ухудшения ситуации. Добавка присадки Hydro-Stossel-Additiv решит проблему и предотвратит развитие износа на длительное время.



ВИДЕО



;



назначение, характеристики, возможные проблемы и способы решения

Во время работы двигателя каждая из деталей нагревается. Из законов физики известно, что при повышении температуры любые материалы, в том числе и металл, расширяются. При нагревании деталей в двигателе их размеры меняются. Эти тепловые расширения инженеры АвтоВАЗа учли при создании двигателя. Чтобы двигатель не выходил из строя, двигатель ВАЗ-2112 оснастили гидрокомпенсаторами.

Что это такое?

Деталь представляет собой небольшое гидравлическое устройство.Он автоматически устраняет эффекты линейного расширения в механизме привода клапана во время работы двигателя, когда детали расширяются.

Регулировка зазора осуществляется за счет давления масла в двигателе. Зазор регулируется между клапаном и распределительным валом. С помощью такой компенсации тепловых зазоров двигатель не теряет в динамических характеристиках, расход топлива оптимален после прогрева. Также из-за наличия в ВАЗ-2112 гидрокомпенсаторов двигатель работает тише аналогичных двигателей с механической системой регулировки клапанов.

Как они появились?

Гидрокомпенсатор на автомобилях ВАЗ заменил неэффективные механические регулировки механизма газораспределения. Часто обычный клапан на классических двигателях ВАЗ компенсатором не оснащается. Поэтому водители регулировали зазоры клапанов каждые 10 тысяч километров. Работу приходилось делать вручную. Крышка клапана была снята, зонд замерен и установлен требуемый зазор.

Если водитель не регулировал клапан, то двигатель сопровождался громким шумом, терялась динамика, повышался расход топлива.Примерно через 50 тысяч км пробега клапаны потребовали замены, так как имели сильный износ. В качестве альтернативы механической регулировке АвтоВАЗ решил предложить более модернизированную конструкцию.

На моторах для переднеприводных автомобилей перед клапаном устанавливались специальные толкатели. На вентиль надели «шляпу». Диаметр толкателя достаточно большой, и за счет этого снижается износ. Для износа большего диаметра требуется больше времени. Да, снизилась скорость износа, но осталась необходимость в регулировке клапана, хотя теперь это было меньше нужно.

Обычно настройка заключалась в установке регулировочных шайб, которые уменьшали или увеличивали высоту плунжера. Такая регулировка, несмотря на свою архаичность, достаточно эффективна, и некоторые автопроизводители до сих пор используют этот метод. Регулировать зазоры клапанов в таком механизме необходимо раз в 50 тысяч километров. На некоторых иномарках толкачи способны прожить еще дольше.

Среди преимуществ такого решения можно выделить простоту конструкции, отсутствие требований к маслу — подойдет даже минеральное.К тому же конструкция оказалась очень дешевой. Среди минусов отзывы отмечают, что если сработала омыватель, то двигатель становится шумным, увеличивается расход топлива, падает динамика. АвтоВАЗ задумал конструкцию, которая позволяла бы автоматически регулировать тепловые зазоры в клапанном механизме.

И вот теперь вместо механических регулировок появились гидрокомпенсаторы ВАЗ-2112. На тот момент это была совершенно новая технология. На самом деле все очень просто — водителю больше не нужно вручную регулировать зазоры.Сами гидрокомпенсаторы автоматически подберут нужный параметр для каждого клапана.

Устройство

Гидрокомпенсатор ВАЗ-2112 представляет собой плунжерный механизм. Внутри металлического корпуса находится плунжерный клапан, шар, пружина. Также внутри элемента есть канал для прохождения масла. Если рассматривать принцип действия, то устройство можно будет лучше понять.

Принцип действия

Гидравлический компенсатор является промежуточной частью между клапаном и кулачком распределительного вала.Когда кулачок не оказывает давления на компенсатор, клапан закрывается под действием пружины головки блока цилиндров. Внутри пружина давит на детали плунжерной пары. За счет этого корпус компенсатора перемещается к кулачку распределительного вала до тех пор, пока полностью не упирается в него. В этом случае зазор будет минимальным.

Требуемое давление внутри плунжерной пары связано с давлением масла. Он подается по каналам в головке блока цилиндров, а затем проходит через отверстия в компенсаторе.Затем внутри изгибается клапан и создается необходимое давление.

Далее кулачок опускается и давит на компенсатор. Масло внутри поршня давит на клапан и закрывает его. Компенсатор превращается в жесткий элемент, который под давлением кулачка открывает клапан механизма газораспределения.

Надо сказать, что гидрокомпенсаторы на ВАЗ-2112 (16 клапанов) — устройства достаточно высокоэффективные. Масло выдавливается из поршня до закрытия шара. Таким образом, может образоваться очень небольшой разрыв, который исчезнет при следующей подаче нефти.Компенсатор снова станет жестким.

Неважно, до какой температуры прогрелся двигатель: зазор всегда будет наиболее оптимальным. Механизм не требует регулировок на протяжении всего срока службы. Даже при наличии износа регулировка не требуется. Компенсатор всегда прижимается к распредвалу.

Проблемы

Среди проблем с гидроподъемниками владельцы выделяют их стук. Он говорит, что эти элементы не работают должным образом.Детонация также может указывать на проблему с системой смазки двигателя. Давайте разберемся, почему стучат гидроподъемники на ВАЗ-2112.

Звуковые причины

Одна из основных причин связана с качеством и уровнем масла в двигателе. Итак, чаще всего стук слышен из-за недостаточного уровня. Масло неэффективно попадает в масляные каналы и не попадает в плунжерную пару. В результате в гидрокомпенсаторе нет давления, необходимого для его полноценной работы.

Масляные каналы в головке блока цилиндров или в самом компенсаторе также могут быть забиты. Происходит это из-за несвоевременной замены масла. Он горит, а на стенках механизма образуется сажа. Последние могут засорить каналы системы смазки. Масло не имеет возможности эффективно поступать в гидрокомпенсатор.

Вы все еще можете выделить механические проблемы. Чаще всего на ВАЗ-2112 (16 клапанов) стучит гидрокомпенсатор из-за выхода из строя плунжерной пары — эти элементы заклинивают.Если шаровой кран в плунжере вышел из строя, произойдет стук. Звук также может указывать на наличие сажи на внешней стороне корпуса поршня. Он не позволяет механизму двигаться и регулировать зазор автоматически.

Как решить проблему?

Наиболее эффективное решение — замена гидроподъемников на ВАЗ-2112. Но если в системе образовался нагар, то эти механизмы удаляются и промываются. После стирки иногда удается восстановить их работоспособность.Однако, если автомобиль большой пробег, то компенсатор ломается и тогда он подлежит только замене.

Качество работы механизма во многом зависит от того, какое масло заливается в двигатель и как часто его меняют. Для бесшумной и надежной работы механизма автоматической компенсации тепловых зазоров необходимо заливать качественное синтетическое масло и регулярно его менять. Тогда элементы прослужат дольше. Иногда для повышения давления в системе может потребоваться менее вязкое масло.

Заключение

Гидрокомпенсаторы на ВАЗ-2112 (16 клапанов) избавляют водителя от необходимости регулировать зазоры, и это большое преимущество данных двигателей. При правильном уходе за двигателем проблем с компенсаторами не возникнет.

Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов): схема

Момент затяжки ГБЦ ВАЗ 2112 (16 клапанов) очень важен, так как при неравномерной установке головки деформируются. Это приводит к тому, что при разборке потребуется отшлифовать не менее 2 мм от поверхности головного устройства.При соблюдении всех моментов затяжки заточка головки не требуется, а если захотят, то не более четверти миллиметра.

Конструкция головки

В 16-клапанном двигателе используется головка блока цилиндров, которая имеет следующие элементы:

1. Два распредвала. Это пять литых железных столбов, каждая на 8 кулачков. Заменить впускной распредвал выпускной (и наоборот) невозможно.
2. 16 клапанов. Устанавливаются на направляющие втулки.
3. Непосредственно на головное устройство устанавливают Седло , которые контактируют с тарельчатыми клапанами.
4. Гидрокомпенсаторы в количестве 16 шт.

Распредвалы установлены на опорах ГБЦ. Соблюдение момента затяжки ГБЦ ВАЗ-2112 (16 клапанов 1,5 л) позволяет обеспечить нормальную работу двигателя. Это также позволит избежать дорогостоящего фрезерования поверхности после очередного снятия головки.

Подготовка к замене прокладок ГБЦ

При снятии головки обязательно замените прокладку — используйте повторно, так как это приведет к пробою диэлектрика.Также его нужно заменить, если обнаружена утечка антифриза или моторного масла в месте стыка блока и головки. Часто протечки являются результатом повреждения головки из-за чрезмерного нагрева. Если не соблюдать момент затяжки болтов головки ВАЗ-2112 (16 клапанов), возможно повреждение прокладки и утечка жидкостей.

Подготовительные работы перед заменой прокладки:

1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Установите поршень в первый цилиндр в положение, соответствующее верхней мертвой точке.
3. Полностью слить воду из системы охлаждения — для этого сначала снимите пробку в нижней части радиатора, затем — блок двигателя.
4. Обязательно сбросьте давление в топливной системе — в этой рампе есть специальный штуцер.
5. Снимите гайки, крепящие переднюю трубу к выпуску коллектора.
6. Снимите термостат.
7. Отверните гайку крепления кронштейна к патрубку жидкостного насоса.
8. Ослабьте гайку крепления кронштейна к коллектору (выпускному отверстию).Затем уберите его в сторону, чтобы он не мешал работе.
9. Отсоединить колодку проводов от датчика масла и двигателей доработанных ВАЗ-2111 нужно Отвинтить или ослабить гайки крепления опоры и опорных кронштейнов.

Снятие головного устройства

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

После подготовительных работ необходимо произвести полное снятие головки. При этом выполняются следующие манипуляции:

1. Отсоединяем белый разъем от датчика CKP, для этого нужно будет нажать на пластиковую защелку.
2. Снимите пластиковую декоративную панель и металлическую крышку с головного устройства.
3. Снимите ремень ГРМ.Для этого откручиваем гайку натяжного ролика и снимаем ее полностью.
4. Шкив распределительного вала закрепить отверткой — стараться не проворачивать.
5. Выверните болт крепления распределительного вала и снимите его полностью.
6. Аналогично снимается и второй распредвал.
7. Откручиваем десять болтов, которыми головка крепится к блоку.

После этого можно полностью снять ГБЦ. Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) под турбину такой же, как и без нее.

Особенности клапанной системы

На автомобиле ВАЗ-2112 клапанная конструкция очень похожа на применяемую в моторах модификации ВАЗ-2110. У них только диаметр стержней и пластин чуть меньше. Размеры:

1. Диаметр тарелки впускного клапана 29 мм, шток 6975 мм.
2. Выпускной клапан — тарелка диаметром 25,5 мм, шток 6965 мм.

На каждую пружину клапана ее длина без нагрузки — 38,19 мм. Под нагрузкой 240 Ньютон она уменьшается до 32 мм. Если воздействовать на пружину с нагрузкой 550 Ньютон, ее длина уменьшается до 24 мм.

Гидравлические подъемники

Приводные клапаны с помощью кулачков на распределительных валах и гидротальцитов. Эти элементы расположены внутри направляющих отверстий. С помощью гидроталькита автоматически устраняется люфт в клапанном механизме. Поэтому при эксплуатации автомобиля не требуется проводить регулировку тепловых люфтов клапанов.

Чтобы гидротальцит работал в штатном режиме, в систему смазки подается масло нима. Он подается по специальным каналам в блоке цилиндров и головке блока цилиндров.Масло проходит по этим каналам и смазывает шейки распределительных валов. В канале есть клапан, через который масло не сливается сверху после выключения двигателя. Это позволяет поддерживать вашу систему в нормальном режиме до полной остановки.

Распредвалы

При ремонте головки необходимо проверить состояние распредвалов. При сборке руководствуйтесь инструкцией и соблюдайте момент затяжки ГБЦ ВАЗ-2112 (16 клапанов). На «приору» будет установлен мотор — он достаточно мощный, имеет отличные характеристики и не требует частого обслуживания.Два распределительных вала приводят в действие впускной и выпускной клапаны.

Распредвалы вращаются в специальных гнездах, которые расположены непосредственно в головке. Отличие распредвалов в том, что на впуске есть небольшой выступ. Находится возле первой опоры. Для предотвращения осевого смещения есть упорные ребра — они находятся по обе стороны от опоры спереди. Впереди на обоих распредвалах есть сальники камподимельного типа.

Как отремонтировать

Для того, чтобы отремонтировать голос блока, вам понадобятся следующие инструменты:

1. Устройство для сжатия пружин клапана.Может использоваться как «магазинчик», так и самодельный. Главное, чтобы было удобно работать.
2. Приспособление для колпачков клапана колеса.
3. Оправка НКТ для установки заглушек.
4. Ключ на «10», шестигранники, пинцет и отвертка.

Выполните следующие манипуляции:

1. Смахните все действия по снятию головок и распредвалов.
2. Снимите все клапаны с помощью специального приспособления.
3. Снимите уплотнения клапана.
4. Замена направляющих и притирка клапанов.Клапаны меняйте в том случае, если есть поломка — прогорание, нарушение геометрии. Обязательно подпишите, в каких гнездах шлифуют клапан — иначе целостность нарушится.
5. Собрать все механизмы привода клапанов & ndаsh; гидротальцит, пружины, замкните их в панировочных сухарях.

Все Сборка проводится в обратной последовательности, нужно учитывать только одну особенность: придерживаться рекомендованного момента затяжки для ГБЦ ВАЗ-2112 (16 клапанов). На фото отмечена последовательность моментов затяжки.

Как затянуть болты крепления ГБЦ

Обязательно подтяните проводку по схеме, указанной в статье. Чтобы затянуть болты, необходимо выполнить несколько простых шагов:

1. Установите новую прокладку головки, поместите ее на центрирующие втулки.
2. Установите головку и — болты ее крепления.
3. Начните затяжку с момента 20 Н * м. Если шкала в «кг / м», то разделите на 10.
4. Вторая запись необходима для затяжки всех болтов согласно схеме на 90 градусов.
5. В третий раз поворачивается еще на 90 градусов.

Нельзя использовать болты длиной 95 мм и более. В целом процедура довольно простая, но требуется динамометрический ключ — выдержать должный момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) не выдержит.

Китай Производитель пресс-форм / штампов для автозапчастей, поставщик термостатов, тормозных цилиндров и цилиндров сцепления

Wujiang Внешнеторговая группа Sunway Imp.And Exp., Co., Ltd — крупная корпорация, занимающаяся производством автомобильных запчастей, а также проектированием и производством пресс-форм для автомобильных запчастей. Головной офис находится в Уцзяне, провинция Цзянсу, а производственные предприятия — в Уцзяне, Тайчжоу, Вэньчжоу. Мы производим и экспортируем высококачественные детали, а наши заводы сертифицированы по ISO9002 и ISO / TS 16949: 2002. Наши …

Wujiang Внешнеторговая группа Sunway Imp. And Exp., Co., Ltd — крупная корпорация, занимающаяся производством автомобильных запчастей, а также проектированием и производством пресс-форм для автомобильных запчастей.Головной офис находится в Уцзяне, провинция Цзянсу, а производственные предприятия — в Уцзяне, Тайчжоу, Вэньчжоу. Мы производим и экспортируем высококачественные детали, а наши заводы сертифицированы по ISO9002 и ISO / TS 16949: 2002. Наши продукты отличаются отличными эксплуатационными характеристиками и длительным сроком службы. Наш рынок в основном охватывает всю Европу, включая Россию, Польшу, Украину, Среднюю Азию, Южную Америку, Восточную Азию и т. Д.

Используя передовые технологии и автоматизированное проектирование, мы производим высокоточные пресс-формы, штампы, штампы для автозапчастей.Наши пресс-формы, штампы и штампы широко используются для производства автомобильных крышек сцепления, дисков, рамы двигателя, педали тормоза и сцепления и т. Д. Завод пресс-форм расположен в Цзиньцзяне, провинция Цзянсу, примерно в двух с половиной часах езды от Шанхая. 200 единиц штамповочного и сварочного оборудования, а также контрольно-измерительные приборы, такие как КИМ, элементный анализатор, универсальное электронное оборудование для проверки характеристик материалов, а также тестер для распыления соли. и т. д.

Наши продукты:
Элементы подвески и рулевого управления,
Карданные шарниры,
Ремни привода ГРМ, ремни генератора,
Дисковые тормозные колодки, тормозные колодки,
Вакуумные усилители тормозов,
Подшипники, ступичные подшипники, натяжители, шкивы, сцепление. выжимные подшипники,
Детали двигателя (клапаны, толкатели, толкатели, подшипники двигателя, прокладки цилиндров),
Термостаты,
Распределители зажигания, таймеры
Наборы проводов зажигания,
Свечи зажигания,
Формы / штампы / штампы для автозапчастей.

Применение нашей продукции для автомобилей KIA, Hyundai, Daewoo, ВАЗ (Lada), ГАЗ (Волга), ГАЗ 53, Камаз, УАЗ, ЗИЛ, ПАЗ, Ford focus, Renault logan, DAEWOO nexia, matiz, lanos, Chevrolet lacetti. .

Приглашаем Вас направить Ваш запрос, к которому мы отнесемся серьезно и профессионально.

Двигатель ВАЗ-2112: характеристики, фото — Автомобили 2021

Надежный двигатель ВАЗ-2112 применяется в основном на седанах, универсалах и хэтчбеках отечественного производства.Они могут иметь восемь или шесть клапанов, быть с карбюратором или с точечной подачей топлива. В качестве системы зажигания используется центральный распределительный модуль или независимые катушки. Рассмотрим характеристики и особенности одного из самых популярных представителей этой серии (модель 1997 года выпуска).

Кратко о характеристиках

Двигатель ВАЗ-2112 имеет следующие параметры:

• Модификация — бензиновый четырехтактный двигатель.
• Расположение и количество цилиндров — четыре ряда элементов.
• Мощность — распределенный впрыск.
• Количество клапанов — 16 шт.
• Объем двигателя (в зависимости от комплектации) — 1,48 / 1,59 л.
Значение
• лошадиных сил — 93/89.
• Степень сжатия — 10,5 / 10,3.
• Максимальный крутящий момент 140/131 Нм.
• Экологический стандарт — «Евро-3/4.

Описание

Отечественный двигатель ВАЗ-2112 объемом 1,5 л изготовлен по определенной конструкторской схеме. Он оснащен 16-клапанным механизмом, практически полностью дублирует модель 2110, по блоку цилиндров повторяет версию «восьмерки» (21083).В этом можно убедиться, сравнив схематические и геометрические параметры агрегатов.

Блоки не взаимозаменяемы, отличаются размером фиксаторов ГБЦ. Детали серии 2110 имеют масляные каналы для подачи жидкости к нижней поверхности узла и секции охлаждения поршней.

Сравнительные параметры

Основные отличия двигателя ВАЗ-2112 от 21124 (в скобках — аналогичные характеристики 24 версии):

• Рабочая высота блока цилиндров 194.8 (197,1) мм.
• Ход поршня 71 (75,6) мм.
• Объем агрегата — 1,6 (1,5) литра.

Также между собой различаются поршни. В обеих версиях есть розетки для гарантированного выхода тарелки клапана. Тем не менее, на рассматриваемом варианте они рассчитаны только на штатную работу ГРМ, при обрыве ремня больший риск заклинивания клапанов и поршней. Несмотря на небольшое снижение мощности, модель 21124 подвержена ремонту путем замены ремня без необходимости полной повторной сборки двигателя.

Особенности

Версии силовых агрегатов также различаются способом впрыска. Двигатель ВАЗ-2112 состоит из нескольких основных элементов, в том числе алюминиевого коллектора и ресивера, соединяющего две части резиновой гофры. На 24-й модели предусмотрен впускной механизм из пластика и монолитная деталь.

Агрегат объемом 1,6 л оборудован регулятором рабочего давления, которое передается от топливного каркаса к насосу с непосредственным расположением катализатора рядом с головкой блока цилиндров.Дополнительно есть два кислородных индикатора, а также отдельная конструкция ГРМ, соответствующая стандартам Евро-3, с упрощенной конструкцией ремня ГРМ.

Блок зажигания на новом двигателе ВАЗ-2112 оборудован модулем распределения впрыска, в отличие от модификации 21124, в которой используются индивидуальные катушки для каждого цилиндра. Эти особенности также влияют на расположение клапанных крышек. Заводской номер двигателя находится под воздушным фильтром, найти его не так-то просто.Чтобы прочитать нужную информацию, необходимо освободить крепление воздушного фильтра и немного отклонить его в сторону.

Эксплуатация

Двигатель ВАЗ-2112 на 16 клапанах при правильном уходе работает практически безотказно, так как в основе лежит модификация немецкого Porsche. Определенным недостатком конструкции является использование зубчато-ременной передачи. Особенность его эксплуатации во многом связана с отечественными реалиями, требующими использования качественных запчастей, не всегда доступных на нашем рынке.

Дополнительная проблема — сложность в обслуживании. Большинство пользователей полагаются на родное «может быть», доводя установку до максимального износа. В этом плане версия 21124 выглядит более презентабельно, так как в ней отсутствует проблема изгиба клапанов за счет применения контрметра к головкам поршней.

Общие проблемы и неисправности

Ниже приведены типичные типы неисправностей для рассматриваемого энергоблока.

• Температура двигателя на ВАЗ-2112 набирается медленно.В этом случае рекомендуется проверить термостат и состояние хладагента.
• Возбуждение двигателя может быть вызвано неисправностью распределительного модуля, высоковольтной проводки, свечей зажигания.
• Отключение привода в движении или во время переключения передач, что может указывать на засорение механизма дроссельной заслонки или связанных датчиков.
• Обороты двигателя ВАЗ-2112 на холостом ходу показывают нестабильную работу. Это свидетельствует о нарушениях в работе датчиков управления и дроссельной заслонки.
• При запуске не запускается силовой агрегат (возможно, произошла неисправность в системе питания или зажигания).
• Имеется стук гидравлических компенсаторов. Это особенно опасно, когда дестабилизирует работу шатуна или коренных элементов, приводит к снижению давления масла в силовом агрегате.
• В моторе есть нарушение, сопровождающееся вибрациями. Специалисты советуют срочно произвести диагностику «двигателя».
• Недостаточное давление масла.Причин этому может быть несколько, одна из них — несвоевременная замена рабочей жидкости. Возможный исход — выход из строя масляного насоса.
• Включение индикатора о недостаточном уровне масла. Необходимо остановить движение, чтобы определить причины неисправности

Схема и устройство

Ниже приводится общая схема рассматриваемого двигателя и пояснения.

1. Картер двигателя
2. Передний сальник коленвала.
3. Коленчатый вал.
4. Шкив.
5. Масляный насос
6. Привод генератора
7. Ремень зубчатый.
8. Передняя крышка ГРМ.
9. Шкив насоса охлаждающей жидкости.
10. Ролик натяжного типа.
11. Шестерня распределительного вала.
12. Задняя крышка ГРМ.
13. Сальник распредвала.
14. Ролик вытяжной распределительный.
15. Гидравлический толкатель.
16. Пружина клапана.
17. Направляющая втулка.
18. Выпускной клапан.
19. Приемный механизм.
20. Запор для подшипников распредвала.
21. Корректирующая трубка.
22. Крышка ГБЦ.
23. Люк пластиковый.
24. Свеча зажигания.
25. Распредвал впускных клапанов.
26. Впускной клапан
27. Головка блока цилиндров.
28. Управляющая муфта.
29. Топливная рампа.
30. Вентиляционный шланг.
31. Сопло.
32. Коллектор.
33. Маховик.
34. Фиксатор заднего сальника.
35. Сальник.
36. Блок цилиндров.
37. Зонд для проверки уровня масла.

Также в конструкцию входят поршень, шатун, люк и крышка коренного подшипника.

Основные элементы

Цилиндры двигателя ВАЗ-2112 (инжектор) расточены непосредственно в блоке. Номинальный размер деталей по диаметру 82 мм; при ремонте может увеличиться на 0,4 или 0,8 мм. Категория элемента отмечается на нижней полости узла латинскими буквами.

Коленчатый вал изготовлен из высокопрочного чугуна, снабжен пятью шатунными шейками.Кроме того, в конструкцию входят восемь противовесов, отлитых вместе с валом. На обратной стороне агрегата находится маховик, который фиксируется шестью болтами. Деталь имеет высокую износостойкость и долговечность, поэтому установка аналогов от предшественников исключена.

Стальные стержни делятся на классы в зависимости от веса. Маркировка элементов производится на крышке краской или буквенным обозначением. Нумерация цилиндра должна быть на одной стороне шатуна и крышки.

Поршень в сборе

Эта часть силового агрегата изготовлена ​​из алюминия, рабочая юбка продольно-коническая с овалом в поперечном сечении. Поршни имеют четыре канавки под клапаны, предохраняющие их от складывания. Для каждой модели мотора следует подбирать детали по весу, не допускающие превышения между собой более пяти граммов. Деталь оснащена двумя верхними компрессионными кольцами и одним аналогом маслосъемника снизу.

Пальцы поршневые стальные, имеют трубчатое сечение.От выпадения элементы фиксируются парой стопорных пружинных колец. По диаметру они делятся на три группы, снизу обозначен палец, и он должен быть того же класса, что и поршень.

Головка блока цилиндров, распределительный вал и клапаны

Опора двигателя на ВАЗ-2112 в ГБЦ выполнена из алюминиевого сплава. Он центрируется в узле между парой втулок и закрепляется десятью винтами. В верхней части ГБЦ предусмотрены фиксаторы распределительных валов.

Распределительные валы литые, чугунные, с восемью кулачками и пятью подшипниками. Во вращение деталь приводит зубчатый ремень от коленчатого вала. Он имеет ширину 25,4 мм, что значительно больше, чем у его предшественников. Это связано с большими нагрузками на газораспределительный узел. Под шкивом распредвала находится опорно-натяжной ролик.

Клапаны стальные, площадь впускного элемента больше, чем у выпускного аналога. Они расположены V-образно в два ряда.Детали привода кулачков гидравлических толкателей очень требовательны к качеству и чистоте масла. В случае механических реализаций работа сопровождается повышенным шумом, а также значительно сокращается срок службы элементов.

Смазка

Данный процесс на рассматриваемом энергоблоке осуществляется комбинированным способом. Кривошипно-шатунный механизм, гидротолкатели, распределительный вал и подшипники смазываются под давлением. Стенки цилиндров, поршневые кольца и пальцы обрабатываются напылением, остальные узлы обслуживаются самотеком.

Шум подъемника M113

Я решил, что с этим запасным носорогом, который я нашел, я превращу его в грифона. Мне понравилась идея того, что они сделали со старым американским M113: и с моей последней Chimera я решил расширить шасси и превратить его в полугусеничную Chimera. Я только начал работать с ними обоими, так что у меня нет экранов. Еще. Мне просто нужны названия для новых вариантов. подъемник клапана направляющие клапаны … демпфирующие материалы индивидуальный комплект перегородки для динамиков обшивки потолка и оконные комплекты шум… Датчик карты tridon для mercedes cls-class cls500 … Описание 1/3 Лоток для инструментов для роликовых шкафов: 3-х компонентный фонарик и магнитный подъемник / лампа 1/3 Пустой лоток для инструментов для 3-х компонентного фонарика и магнитного подъемника / лампы 1 / 3 Лоток для инструментов для роликовых шкафов, пустой лоток для инструментов с 3 лотками для хранения — 3 отделения для хранения 140 x 110 x 20 мм Артикул № 4091 Last.fm оставляет за собой право по своему собственному усмотрению закрыть учетную запись любого пользователя или предпринять такие другие действия поскольку Last.fm считает нужным в отношении любого пользователя, взломавшего Last.fm или любые другие условия, изложенные в настоящем документе. Last.fm оставляет за собой право по собственному усмотрению закрыть учетную запись любого пользователя или предпринять другие действия, которые Last.fm сочтет целесообразными, в отношении любого пользователя, нарушившего политику допустимого использования Last.fm или любые другие условия, изложенные в настоящем документе. . Когда двигатель запускается после простоя на ночь, давление масла достигает «нормального» значения за 3-5 секунд. (Он поднимается мгновенно, а не медленно.) Двигатель «гремит», пока давление масла не станет нормальным.После запуска двигателя давление масла повышается в течение секунды до конца дня. (Без дребезжания) Масляный насос должен оставаться заполненным? Есть ли обратный клапан в … Категория: M113A2 Ультрамеханизированная Игла. Из Wikimedia Commons, бесплатного хранилища мультимедиа. Медиа в категории «Ультрамеханизированная Игла M113A2». Следующие 4 файла находятся в этой категории из 4-х файлов. Mercedes C Class Ticking Noise 15 октября 2010 г. · Это не вызывает тикающего звука. Отказ демпфера пульсаций приведет к увеличению скорости дрона примерно на 2/2.5k об / мин, а затем выровняться из-за дорожного шума и т.д. Надеюсь, это поможет. M113 V8 действительно страдает от «заедания» подъемников, которые могут издавать тикающий / постукивающий звук, о котором нечасто упоминается, но это случается, а также некоторым людям приходилось менять клапан рециркуляции отработавших газов / продувки. Mercedes-Benz M113 / M155 BMW N62 Toyota UZ Nissan VH Nissan VK BMW M62 — поршневой двигатель V8, построенный в Мюнхене, Германия. Он имеет алюминиевый блок с центрами отверстий 98 мм и две алюминиевые головки блока цилиндров DOHC. Блок M62 уникален тем, что в нем не используются чугунные гильзы, которые менее способны рассеивать тепло, чем алюминий.Тикающий шум Mercedes C класса Если шум возникает каждый день, проверьте, нет ли (а) слишком тяжелого масла для преобладающих температур, (б) чрезмерного лака на подъемнике. Прерывистый постукивающий шум. Периодический постукивающий звук, который появляется и исчезает каждые несколько секунд, указывает на утечку в седле контрольного шара из-за посторонних частиц, лака или дефектной поверхности контрольного шара или седла. Пыльник овальной формы (гидравлические подъемники) Пыльник каплевидной формы (сплошные подъемники) 1993-1984 Леоне (3-е поколение) с двигателем 1.6 EA-71 40504 47504 45504.ЗАЛ, ХИЛЛМАН. 1976-1956 Все, кроме Imp и Stiletto 2 40112 47112 45112. 1976-1956 Все, кроме Imp и Stiletto 3-4790-1968-1964 Tiger 8007 8707 8507 Mercedes-Benz M113 / M155 BMW N62 Toyota UZ Nissan VH Nissan VK BMW M62 — поршневой двигатель V8, построенный в Мюнхене, Германия. Он имеет алюминиевый блок с центрами отверстий 98 мм и две алюминиевые головки блока цилиндров DOHC. Блок M62 уникален тем, что в нем не используются чугунные гильзы, которые менее способны рассеивать тепло, чем алюминий. Логистика запасных частей для NSN 4920-01-146-4980 — 4920011502196, Специализированное оборудование для мастерских по техническому обслуживанию и ремонту самолетов, а также соответствующие части и национальные складские номера.4920-01-146-4980 — 4920011502196 Запрос цен. Специалист по диагностике автомобильной электроники Серджио Фернандес обсуждает, как устранить эти странные, прерывистые колебания двигателя на E320 2003 года, с двигателем 3,2 л V6 и пробегом 120 000 миль. Диагностика начинается с следующих выводов: DTC P0305, пропуски зажигания в цилиндре № 5; и DTC P0301, пропуски зажигания в цилиндре №1. Бронетранспортеры M113 … Легкая подъемная ракета Simoleon-E Полезная нагрузка на НОО: 550 кг … Насосно-реактивный движитель способствует снижению шума, что приводит к низкому уровню шума гидролокатора… Подробнее по теме см. Бронетранспортер M113. Создано огромное количество вариантов бронетранспортера M113, начиная от пехотных авианосцев и заканчивая ядерными ракетоносцами. Бронетранспортер M113 стал одним из самых распространенных бронетранспортеров … M113 имеет внутреннее устройство, которое стало стандартом для большинства современных бронетранспортеров. Моторное отделение находится в передней части корпуса с правой стороны, а машинное отделение — с левой.Средняя и задняя часть корпуса занята персоналом. ПОДХОДИТ ДЛЯ СЛЕДУЮЩЕГО: 116, 107 и 123 шасси до 1980 года ТОЛЬКО с сервоприводом отопителя, включая 450SL 280SE 300SD 300D 240D. Используется для преобразования автоматического сервопривода климат-контроля 1977–1980 годов в систему с ручным управлением.

порочных советов по дрессировке собак 😾 Следует ли игнорировать плач щенка по ночам? Обязательно задавайте вопросы и договоритесь о встрече с собаками-родителями или матерью.

Купите клапаны двигателя для Mercedes-Benz E-Class 2000 года и получите лучшие предложения по самым низким ценам на eBay! Большая экономия и бесплатная доставка / сбор по многим позициям

584 электрический стеклоподъемник, 4-ходовой, v 124, 6-ходовой… xm1 измеритель шума y10 аптечка … m113 v8-бензиновый двигатель m113

Несколько проблем на E55, которые нужно исправить, но это не займет много времени. Сварные швы на выхлопе, шум подъемника и неисправность датчика скорости вращения колеса (снова). После этого прыжка …

Mercedes-Benz M113 (и аналогичный M155) — это бензиновые двигатели внутреннего сгорания V8 с искровым зажиганием, использовавшиеся в 2000-х годах. Он основан на аналогичном двигателе M112 V6, представленном в 1998 году, который позже был снят с производства в 2007 году для двигателей M156 AMG и M273.

3D Design 65 3D Maxpider 3 353 Колеса 3SDM 96 3dCarbon 233034 Motorsport 334 100% 1087 1016 Industries 251 ABT 210 Крышка ACCESS 415 ACL 944 ACP 1476 AC Schnitzer 553 ACT 3954 ADS Гоночные амортизаторы 344 Колеса ADV1 248 ADV Fiberglass 117 AEM Воздухозаборники 1186 AFCO 1526 AFE 5,568 AFX Motorsports 74 AGR Рулевое управление 121 AJK Offroad 183 …

Лас-меджорес офертас пара 4 X Aparato de Cocina Máquina De Lavado Anti Vibration Pies Almohadillas de Goma Protector находится на eBay Compara Precios y de Caracosterías usados ​​Muchos artículos con envío gratis!

M113 был первым бронированным алюминиевым автомобилем, запущенным в серийное производство.После его появления несколько других бронетранспортеров, легких танков и самоходок были построены с алюминиевой броней. В течение 30 лет United…

Это начало множества хороших ранних утренних боев на стоянке. Я даже не могу функционировать, когда просыпаюсь, не говоря уже о том, чтобы тратить время и усилия на то, чтобы постоянно перемещать i-что-то или другое, пока я готовлюсь.

Машина для снижения шума Кислородное оборудование Робототехника Скруббер Разбрасыватель Трактор Уплотнитель мусора Сварочная система Другое → Лучшие бренды AEG Aeg-Electrolux Canon Electrolux ESAB Fujitsu HP LG Miller Panasonic Philips Samsung Sony Toro Whirlpool другое →

15 сентября 2006 г. · Да, это подъемник шум.Он был у моего E55 2001 года, у E320 2001 года и у SLK32 2004 года моей жены. Масло в целом было синтетическим Mobil 1 0W-40 и было заменено на 6K mi. Трудно поверить, но, если я не купил три машины с неисправными подъемниками, по моему опыту, это характерно для двигателей M112 и M113. Марка

С 1985 года сначала для экспортных версий, а затем для продажи на внутреннем рынке стали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — такую ​​как ВАЗ-21074, что значительно снижает расход топлива на двигатель. трасса и шум от двигателя.Модификация.

M113 APC 3D-модели для загрузки, файлы в 3ds, max, c4d, maya, blend, obj, fbx с низкополигональными, анимированными, жесткими, игровыми и VR-опциями. M113 APC 3D Модели. Переключить навигацию.

Несмотря на то, что наши учебные площадки по установке не имеют 1600 лифтов и 300 сложных мишеней в зоне боевых действий NTC, разработка сценария может предоставить лидерам возможность принимать решения, а также извлекать уроки из результатов этих решений.

Кроме того, приемлемой альтернативой может быть металлический порошок для кулачков и керамика для поверхности подъемника.Подшипник скольжения и вал должны быть одновременно твердыми и мягкими, чтобы …

тележка для собак 😣 Какие вакцины нужны щенкам для общения с другими собаками? Обучение вашей собаки тому, как подчиняться основным командам, а также обучение более продвинутым навыкам — это опыт связи, который длится между вами и вашей собакой на всю жизнь. Вы можете познакомиться с собакой agi

M-113 IDF Fitter в экстерьере. Набор деталей в масштабе 1/35 для набора ACADEMY • sada detailù pro модель 1/35 ACADEMY. Эдуард.

ПОДХОДИТ ДЛЯ СЛЕДУЮЩЕГО: 116, 107 и 123 шасси до 1980 г. ТОЛЬКО с сервоприводом нагревателя, включая 450SL 280SE 300SD 300D 240D. Используется для преобразования автоматического сервопривода климат-контроля 1977–1980 годов в систему с ручным управлением.

Mercedes-Benz M113 / M155 BMW N62 Toyota UZ Nissan VH Nissan VK BMW M62 — поршневой двигатель V8, построенный в Мюнхене, Германия. Он имеет алюминиевый блок с центрами отверстий 98 мм и две алюминиевые головки блока цилиндров DOHC. Блок M62 уникален тем, что в нем не используются чугунные гильзы, которые менее способны рассеивать тепло, чем алюминий.

Военный. Дальнейшее чтение. M113 Технические характеристики.

Датчик CBR может быть подключен к химической сигнализации M42 (громкий шум, что-то вроде мигающего света) с помощью простого двухжильного кабеля «полевой телефон» длиной 5 метров (но можно легко организовать более длинные кабели). Система NBC обеспечивает небольшое избыточное давление в кабине, чтобы не допустить попадания пыли и токсинов (в некоторой степени).

Сообщения о Без рубрики написаны huynhtienlinh3. INDRAMAT RAC 4.3-300-460-A0I-W1 RAC43300460A0IW1: INDRAMAT KDA 3.2-150-3-АПО-У1 РЕМАН.

Новый CH-53K будет иметь грузоподъемность, превосходящую все другие винтокрылые платформы DoD, и это единственный тяжелый подъемник, который останется в производстве до 2032 года и далее. «Сотрудники Sikorsky и наша общенациональная цепочка поставок готовы наращивать производство CH-53K для поддержки развертывания этого современного, безопасного и надежного самолета в …

M-113. Рентгеновские трубки с вращающимся анодом Radiogénes à Anode Tournante. Röntgenröhre mit rotierender Anode Tubos de Rayos-X con Ánodo Giratorio.Примечание: документ изначально составлен на английском языке. Описание продукта M-113 — это 3,0-дюймовый (77 мм) 39 кВ, 222 кДж (300 кДж) …

5,0 л Coyote. 4951-кубовый двигатель Coyote V8 — это последняя версия модульного двигателя. разработать V8 специально для Mustang GT, который будет конкурировать с GM 6.2L LS3, используемым в новом Chevrolet Camaro, и новым Chrysler 6.4L Hemi ESF в Charger, Challenger и Grand Cherokee. Базовая замена охлаждающей жидкости своими руками — Система охлаждения двигателя M113.Это основная техника самостоятельной замены охлаждающей жидкости для промывки и заправки: открывайте систему ТОЛЬКО при температуре двигателя менее 90 ° C и делайте это МЕДЛЕННО. Слейте старую охлаждающую жидкость через сливную пробку радиатора (и сливные пробки блока цилиндров, если они есть).

Знайте разницу между механическими и гидравлическими подъемниками клапанов

У меня лично отношения любви-ненависти к регулировке зазора клапана. Мне нравится настраивать все механическое, брать в руки и доводить до совершенства.

Я ненавижу то, как часто бывает неудобно, обременительно и сложно регулировать ресницы. Похоже, что для выполнения 10-минутного люфта клапана необходимо снять половину двигателя и его аксессуары.

По этой причине мне нравятся двигатели с подъемниками с гидрораспределителями, которые по большей части не требуют регулировки. Если крышка клапана никогда не снимается с двигателя, это хороший день для меня.

Бывают случаи, когда необходимо отрегулировать подъемник гидравлического клапана.Но вместо установки зазора (как в случае со сплошным или механическим подъемником клапана) в гидравлической системе должна быть установлена ​​предварительная нагрузка, поскольку зазора нет. Обычно это требуется только в том случае, если головка блока цилиндров была снята и теперь переустанавливается.

Необходимость укладки ресниц

Распределительный вал в двигателе отвечает за синхронизацию, подъем и время, в течение которого клапаны остаются открытыми и закрытыми. Для этого он работает через промежуточные компоненты толкателя клапана (или толкателя), толкателя и коромысла (в двигателе с кулачком в блоке).

В конструкции верхнего кулачка промежуточные компоненты отличаются использованием толкателя определенного типа вместо толкателя и, возможно, толкателя. В этом руководстве основное внимание будет уделено гидравлическому толкателю, используемому в двигателе с распределительным валом в блоке.

Профиль выступа распределительного вала определяет действие клапана. Это движение сначала передается на толкатель клапана, на толкатель и, наконец, на коромысло, которое контактирует со штоком клапана. Когда детали холодные, они дают усадку; при выделении тепла они расширяются.

По этой причине должен быть свободный ход или люфт, чтобы детали не заедали при нагревании. Между коромыслом и наконечником штока клапана образуется зазор.

Клапанный механизм, требующий зазора, часто определяется как имеющий твердый толкатель или механический распределительный вал. Сегодня двигатель может иметь гидравлический или механический подъемник, в зависимости от решения производителя.

Большинство небольших двигателей общего назначения (например, тех, что используются на тендерах для семян, UTV, газонокосилках и т. Д.)) имеют механический клапанный механизм из-за меньшей стоимости и необходимости использования системы смазки под давлением, питающей гидравлический подъемник. За прошедшие годы были достигнуты большие успехи в металлургии и разработке клапанных механизмов, которые позволяют механическому толкателю оставаться в регулировке намного дольше и хорошо работать с меньшим зазором. Часто это называют дизайном плотных ресниц.

Шум и износ

Неотъемлемой проблемой люфта в механическом клапанном агрегате является шум, который он создает, когда двигатель холодный, а зазоры увеличиваются, а также естественный износ при движении деталей.Кроме того, установка зазора означает, что эффективный подъем клапана меньше высоты выступа кулачка, работающего с мультипликативным эффектом передаточного отношения коромысла (это смещение точки опоры относительно крепления коромысла).

Например, если выступ кулачка составляет 0,350 дюйма, а соотношение коромысел 1,6: 1, подъем клапана будет 0,350 × 1,6 = 0,560 дюйма (если в двигателе используется гидравлический подъемник, так как люфт отсутствует).

Если это механическая конструкция с 0.020 дюймов, то подъем клапана составит 0,540 дюйма. Это уменьшение может не показаться большой разницей, когда вы читаете числа, но это примерно на 6% меньше хода клапана и соответствующее влияние на поток воздуха в цилиндр и из него. Поскольку детали изнашиваются из-за постоянного столкновения с зазором, производительность двигателя ухудшается, и в современном мире уровень выбросов изменяется.

Вы можете ошибочно полагать, что распредвал со сплошным лифтом производит больше мощности, чем гидравлический.Это не совсем так. Твердый подъемник может следовать за более агрессивным выступом распредвала, а также эффективно работать на более высоких оборотах двигателя. Кроме гоночного двигателя или тягача, это не имеет значения.

различия в конструкциях подъемников

Для этого обсуждения твердый подъемник, как следует из его названия: цельный кусок металла. Его можно рассматривать лишь как средство передачи кулачка распредвала на толкатель.

Напротив, гидравлический подъемник полый и имеет внутренний поршень и пружину, что позволяет маслу входить и выходить.Во многом он похож на гидравлический поршень на ковше трактора. Масло из системы смазки двигателя подается в полость гидроподъемника. Когда клапан закрыт, подъемник находится на основной окружности кулачка (круглая часть выступа), а полость подъемника заполняется маслом. Внутренний поршень теперь находится на максимальном подъеме, так как масло находится под ним.

Когда распределительный вал переходит через вращение в открытие клапана, поршень сжимается, и обычно используется контрольный шар для закрытия впускного отверстия для масла.

Поскольку масло считается несжимаемым, поршень больше не может двигаться, поскольку масло задерживается под ним и на дне полости. Это теперь заставляет толкатель работать как твердый подъемник и передает движение от выступа распределительного вала на толкатель. При подъеме распределительного вала из-за давления пружины клапана масло выталкивается из полости подъемника к тому моменту, когда подъемник останавливается на передней части кулачка.

После завершения хода подъемника на выступе давление толкателя на поршень уменьшается, и он переходит в исходное положение.Свежее масло теперь поступает в полость.

Диагностика

Если двигатель с гидравлическими подъемниками шумит, это означает, что внутренняя пружина потеряла некоторое натяжение или контрольный шарик не уплотняет или не позволяет маслу заполнять полость. На практике толкатель необходимо заменить.

Если вы хорошо меняете масло и не слишком сильно увеличиваете обороты двигателя, то гидравлический подъемник будет работать так, как задумано, бесконечно. Большинство гидравлических подъемников выходят из строя из-за плохого обслуживания.

Если вы хотите попытаться определить, какой подъемник издает шум, снимите крышку клапана, запустите двигатель и дайте ему поработать на холостом ходу. Имейте в виду, что масло будет распыляться, поэтому примите соответствующие меры.

Используя удлинитель для привода размером 3 ∕ 8 дюймов, осторожно надавите на коромысло в том месте, где оно соединяется с толкателем. Это займет часть ударов внутреннего поршня подъемника и изменит звук.

Из-за усилий добраться до подъемников рекомендую заменить их все.Если один наденут сейчас, остальные скоро наденут. Перед установкой всегда наносите на нижнюю часть подъемника смазку для сборки двигателя, чтобы он не засыхал на выступе распределительного вала.

В некоторых двигателях для регулировки предварительного натяга используется гайка с резьбой на шпильке коромысла; другие помещают прокладку под коромысло. В некоторых конструкциях, в которых используется коромысло, если клапан подходит правильно (высота правильная) и толкатель имеет правильную длину, то это и есть регулировка. Независимо от конструкции, хорошее правило — вращать толкатель между пальцами.Когда вы больше не можете этого делать, предварительная нагрузка установлена ​​правильно.

Если используется коромысло, установленное на шпильке, вам следует добавить гайке на четверть оборота после создания предварительного натяга толкателя.
