Горит лампочка зарядки аккумулятора, но зарядка есть

Панели приборов классических автомобилей отечественного производства не отличаются высокой информативностью. На них нет ничего лишнего, кроме показателей работы основных систем двигателя, но и их вполне достаточно, чтобы водитель вовремя был проинформирован о возможных неисправностях машины. Однако, случается так, что какой-то прибор выходит из строя, и тогда уже определить поломку на ее начальной стадии становится невозможно.

В этой статье мы поговорим о том случае, когда постоянно горит лампочка зарядки аккумулятора, на примере популярных классических автомобилей ВАЗ 2106 и 2107. Мы рассмотрим основные причины этого явления, а также попытаемся диагностировать и устранить возможные неисправности.

Зачем нужна сигнальная лампа зарядки АКБ

Для того чтобы водитель мог контролировать состояние зарядки аккумуляторной батареи, на панели приборов размещен вольтметр со шкалой, а также маленькое красное окошко, под которым установлена сигнальная лампочка. Когда мы вставляем ключ зажигания и проворачиваем его в замке на один оборот, эта лампа включается и горит красным цветом. Стрелка вольтметра при этом находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не дает зарядки на АКБ. При запуске двигателя лампа должна погаснуть, а стрелка прибора отклониться вправо, показывая величину подаваемого на батарею напряжения. Так происходит, когда система энергоснабжения машины полностью исправна. Но если горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106 и после запуска двигателя, скорее всего, где-то произошел сбой. И наша с вами задача найти его причину и устранить ее.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Если в ВАЗ 2107 или ВАЗ 2106 горит лампочка зарядки аккумулятора, причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. Неисправностей же, которые приводят к этому, может быть несколько:

  • нарушение нормального контакта на выводах батареи;
  • ослабление натяжения или повреждение ремня генератора;
  • отсутствие контакта его «минусового» вывода с «массой»;
  • обрыв в цепи возбуждения ротора или износ щеток генератора;
  • неисправность диодного моста.
  • неисправность соответствующего предохранителя;
  • поломка реле-регулятора.

Перед началом диагностики

Важным моментом в решении вопроса, почему горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106, является сам факт поступления на АКБ напряжения от генератора. Иными словами, если оно на батарею вообще не поступает, удивляться здесь нечему. Лампа обязана гореть в подобной ситуации. Но если же горит лампочка зарядки аккумулятора, но зарядка есть, решить эту проблему будет немного сложней.

Наша первоочередная задача – определить, поступает ли напряжение на АКБ. Сделать это совсем не сложно, тем более что для этого понадобится всего лишь один прибор – вольтметр или мультиметр, включенный в его режиме. Запускаем двигатель автомобиля, поднимаем капот и производим замеры напряжения на клеммах батареи при работающем генераторе. Если все элементы системы исправны, вольтметр должен выдавать 13,6-14,2 В, и никак не меньше. Это рабочий показатель для нормальной зарядки АКБ. Если же напряжение ниже этих значений, значит, имеет место какая-то неисправность.

Нарушение контакта на выводах АКБ

На этом этапе диагностики нужно проверить состояние клемм проводов и контактных выводов батареи. Нередко они окисляются, вследствие чего контакт между ними ослабевает. В случае когда горит лампочка аккумулятора, но зарядка есть, именно эта неисправность чаще всего является причиной.

Генератор работает в нормальном режиме, напряжение поступает на клеммы, но теряется из-за слабого контакта. Вот и получается, что зарядка идет, но горит лампочка зарядки аккумулятора. Причем горит она в большинстве случаев тусклым светом. Устраняется подобная неисправность путем зачистки клемм и контактных выводов АКБ, а также обработки их водоотталкивающей жидкостью.

Ослабление натяжения или повреждение ремня генератора

В ходе диагностики обязательно нужно проверить состояние ремня генератора. Иногда случается так, что в силу своей длительной работы или под влиянием других факторов он деформируется, в результате чего привод генератора дает пропуски. Обратите внимание и на натяжение ремня. Его ослабление приводит к такому же эффекту.

Если ремень не деформирован и не имеет видимых повреждений, его можно просто подтянуть. В ином случае его необходимо заменить. Нормальным считается такое натяжение ремня, при котором его можно провернуть вокруг горизонтальной оси на 85-90 градусов.

Отсутствие контакта вывода генератора с «массой»

Эта неисправность, как и первая в нашем списке, возникает по причине окисления выводов и клемм. Кроме этого, нарушение контакта возможно из-за ослабления их крепления. Решение такой проблемы заключается в очистке клемм и выводов, а также обработке их жидкостью типа ВД-40.

Неисправности генератора

В случае когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2106, 2107), генератор подлежит обязательной проверке. Самыми распространенными его проблемами в разрезе нашей неисправности являются обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Первым делом генератор необходимо демонтировать и разобрать. Для проверки обмотки ротора используем все тот же мультиметр, включенный в режиме омметра. Подключаем его щупы к выводам обмотки и замеряем ее сопротивление. У исправного ротора оно не должно быть меньше, чем 4,5 Ом. Если же сопротивление не достигает этого значения, скорее всего, где-то произошло межвитковое замыкание. В случае когда оно вообще не определяется, возможен обрыв обмотки.

Переходим к щеткам. Вытаскиваем их из посадочных мест и осматриваем на предмет износа. Если длина щеток не превышает 7 миллиметров или на них имеются следы повреждений, меняем их. Обратите внимание также и на состояние щеточного коллектора. При обнаружении дефектов его медных пластин меняем ротор.

Диодный мост

Диодный мост служит для преобразования переменного напряжения в постоянное. При пробое хотя бы одного из диодов устройство перестает справляться со своими задачами, из-за чего в бортовую цепь машины начинает поступать напряжение, не соответствующее ее параметрам. Именно поэтому выпрямляющий мост обязательно необходимо проверить в том случае, когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2107, 2106).

Определить исправность диодов также можно при помощи мультиметра в соответствующем режиме. Включаем тестер и подсоединяем красный щуп к плюсовому выводу моста, а черный – к одному из контактов с маркировкой «АС». Пороговое (пропускное) напряжение для кремниевых диодов составляет от 400 до 1000 мВ. Если прибор покажет вам значение, которое не вписывается в указанные рамки, мост необходимо заменить. Отремонтировать его невозможно.

Неисправность предохранителя

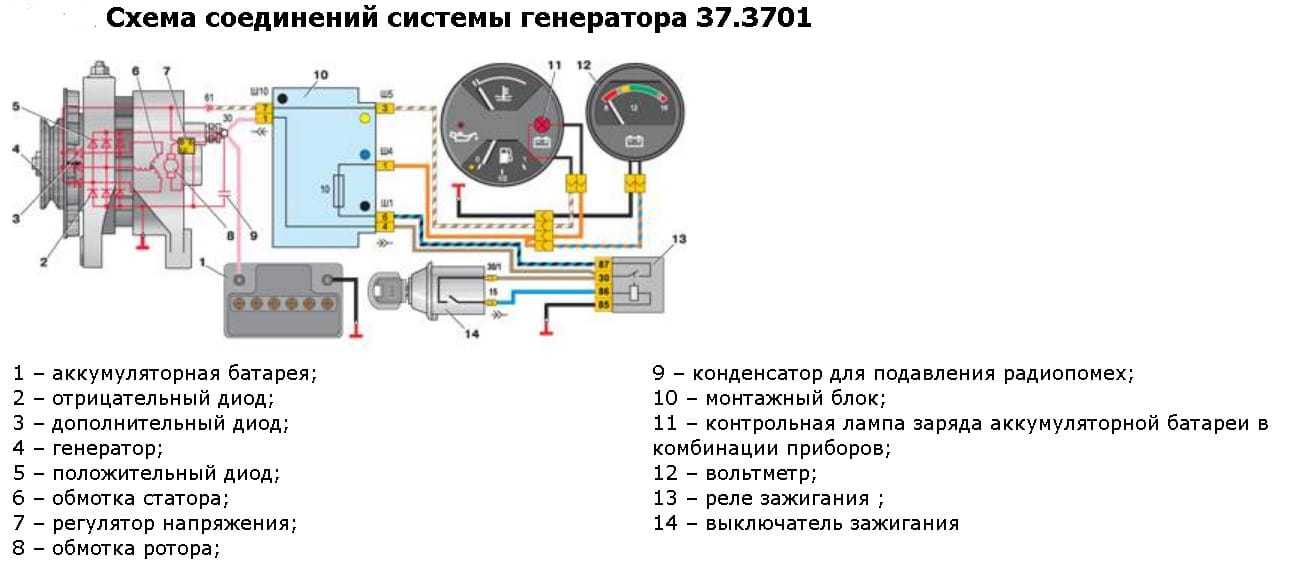

Электрическая цепь зарядки аккумуляторной батареи, как любая другая, защищена предохранителем. Расположен он в монтажном блоке под капотом автомобиля. В «шестерках» и «семерках» этот предохранитель обычно обозначается как F10, но, в любом случае, перед проверкой лучше полистать инструкцию пользователя. Чаще всего при его неисправности напряжение на батарею вообще не поступает, но случается и так, что именно он становится причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть.

Проверка предохранителя производится тестером после его извлечения из посадочного гнезда. Если прибор покажет, что деталь пришла в негодность, просто замените ее.

Неисправность реле-регулятора

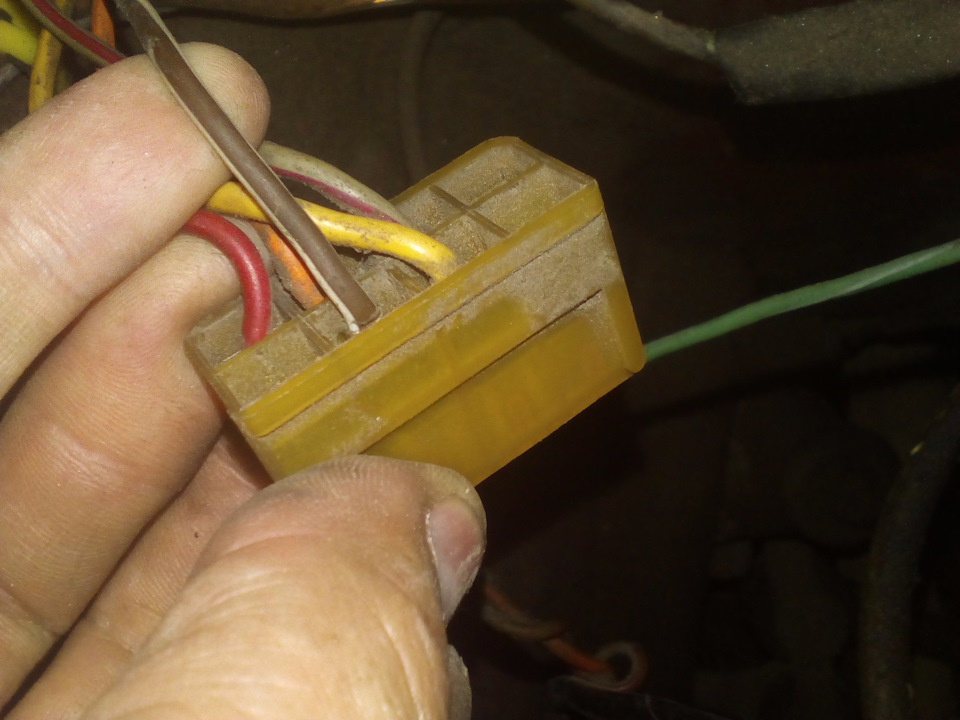

Еще одной причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть, может быть выход из строя реле-регулятора. Оно, собственно, и отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле устанавливается в моторном отсеке на верхней части брызговика колеса с правой стороны. Принцип его работы следующий. При включении зажигания (при выключенном двигателе) через его замкнутые контакты течет ток, поступающий от аккумулятора, и питает контрольную лампу.

Когда мы запускаем мотор, в работу включается генератор, подавая на реле уже выпрямленное напряжение. Под действием него якорь устройства притягивается к сердечнику, размыкая контакты. Лампа при этом должна гаснуть.

Проверить реле самостоятельно несложно. Для этого достаточно отсоединить от него оба провода и замкнуть их между собой. Запускаем двигатель и смотрим на сигнальную лампу. Если она не горит, производим замену реле.

Несколько полезных советов

Чтобы избежать проблем, связанных с неисправностью электрической цепи зарядки аккумулятора, воспользуйтесь следующими советами.

  1. Почаще обращайте внимание на панель приборов автомобиля. Так вы будете знать не только о состоянии зарядки АКБ, но и о работе других систем и механизмов.
  2. Систематически проверяйте ремень генератора. От его состояния и натяжения зависит правильная работа всей бортовой сети при работающем двигателе. Обнаружив малейший дефект ремня, не тяните с его заменой.
  3. Не ленитесь хотя бы раз в месяц проверять величину напряжения, подаваемого генератором на клеммы аккумулятора. При выявлении несоответствий с рекомендуемыми показателями проведите полную диагностику бортовой сети.
  4. Периодически проводите визуальный осмотр состояния клемм аккумулятора и выводов генератора. Обнаружив их окисление, зачистите их мелкой шкуркой и обработайте жидкостью типа ВД-40.
  5. Не допускайте попадания воды на генератор, АКБ и реле-регулятор. Она может спровоцировать короткое замыкание в электрической цепи. Мойку двигателя лучше поручить специалистам.
  6. В ходе ремонта цепи зарядки аккумулятора избегайте использования запчастей, вызывающих сомнения в качестве.

Почему горит лампочка аккумулятора на ВАЗ

Горящая лампочка аккумулятора на панели приборов ВАЗ свидетельствует о том, что батарея разряжена, или что у лампочки сбой. Если она загорелась в тот момент, когда машина отказалась заводиться, необходимо на месте искать причину. Если индикатор включился при работающем двигателе, не выключайте зажигание сразу, постарайтесь доехать до места, где будет удобно снимать и устанавливать аккумулятор. Есть вероятность, что доставать придется генератор. Оптимальным местом остановки будет гараж с подъемником или ямой.

Причин, почему разрядился аккумулятор на ВАЗ, почему горит лампочка на ВАЗ 2107, может быть несколько. Рассмотрим их, а также способы решения проблем.

Содержание статьи:

  • 1 Нарушен контакт на клеммах
  • 2 Аккумулятор не держит зарядку
    • 2. 1 Узнай время зарядки своего аккумулятора
  • 3 Аккумулятору не хватает заряда
  • 4 Неисправность проводов у генератора
  • 5 Неисправности в работе ремня ГРМ
  • 6 Замыкание между витками генератора
  • 7 Износ щеток или поломка реле генератора
  • 8 Заклинивание генератора

Нарушен контакт на клеммах

Клеммы иногда слетают или окисляются. Слетевшую достаточно закрепить на месте. При обнаружении белых следов в местах подключения аккуратно счистите налет наждачной бумагой.

Аккумулятор не держит зарядку

Если напряжение на клеммах менее 12,5 Вольт, снимите АКБ для зарядки. Зарядив батарею до 12,7 В, оставьте ее без работы на 12-24 часа. После проверьте напряжение на клеммах или плотность электролита. Исправная батарея не разрядится за такой период. Причина разряда могла крыться в перегрузке источников питания потребителями, частыми короткими поездками, морозом. Есть вероятность в неисправной работе генератора.

Покупать новый аккумулятор до того как убедитесь в непригодности старого нерационально. Но при наличии запасного, возможности воспользоваться батареей с другого автомобиля, можно установить ее на место своего, пока тот заряжается, и попробовать завести машину и проехать на ней несколько километров.

Если лампочка на панели ВАЗ больше не загорается, проблема была в разряженном аккумуляторе. Ждем зарядку своего. Если он не держит зарядку, покупаем новый или, при наличии времени, желания, способностей, восстанавливаем старый.

Внимание! При экспериментах с АКБ от другого автомобиля убедитесь, что она имеет сопоставимую емкость с Вашей. При установке батареи меньшей емкостью Вы рискуете вскипятить ее. Если емкость, наоборот, будет значительно больше (разница свыше 10-15Ач), АКБ должна быть полностью заряжена, так как Ваш генератор ее не сможет подзаряжать до нужного уровня. Не оставляйте включенным зажигание без работы двигателя!

Аккумулятору не хватает заряда

Диагностика АКБ

Распространенной причиной, почему не успевает заряжаться аккумулятор, является большое количество бортового оборудования. Мощность, выдаваемая генератором, должна несколько превышать суммарное потребление электроникой автомобиля. Аккумулятор заряжается за счет этой разницы. Если Вы установили новую акустику, навигатор, регистратор и прочее, и Ваш аккумулятор сразу после этого начал разряжаться, вероятнее всего, генератор просто не справляется.

Зарядив АКБ, отсоедините часть потребителей из электрической сети авто, если лампочка больше не загорается, причина была в перегрузке. Наиболее разумным будет отказаться от части бортовой электроники. При невозможности снять ее совсем, попробуйте отключать от сети, подключать только при необходимости воспользоваться.

Установка более мощного генератора не желательна, но при крайней необходимости этим должен заниматься электрик. Далеко не все генераторы взаимозаменяемы. При установке не совместимого риск серьезных поломок авто высокий. Важно учитывать разницу, например, между ВАЗ 2107 и 2114. Электроника ВАЗ 2114 предъявляет более высокие требования к выбору генератора.

Неисправность проводов у генератора

Внимание! Все работы у генераторного узла должны выполняться в резиновых перчатках! Это электрика.

Генератор

Осмотрите генераторный узел. Белый налет свидетельствует об окислении, счистите налет аккуратно наждачной бумагой.

Обрыв проводов и характерный запах указывают на перегорание, такие провода необходимо заменить.

Если визуально неисправностей не видно, потребуется более глубокая диагностика.

Неисправности в работе ремня ГРМ

Ремень может быть порван, растянут или просто намочен.

Ременный привод ГРМ

  • Рваный ремень или со следами физического износа необходимо заменить.
  • Ослабленный, без следов износа – подтянуть. Правильно натянутый ремень при нажатии на него не должен прогибаться более, чем на 1,5 см.

Важно! Излишнее натяжение ремня ГРМ выведет из строя подшипники генератора, что потребует трудоемкого и дорогостоящего ремонта. Прогиб должен быть 1-1,5 см.

  • При наличии влаги – просушить.

Замыкание между витками генератора

Сильное нагревание корпуса генератора указывает на нарушение изоляции внутри него. Диагностировать поможет мультиметр или омметр, также нужно знать норму минимума сопротивления на обмотке для своего авто. Для ВАЗ 2107, например, 2,7 Ом. Если напряжение ниже нормы, значит, изоляция нарушена, требуется замена обмотки.

Износ щеток или поломка реле генератора

Реле регулятора

Определить неисправность реле и щеток поможет мультиметр или вольтметр. Нужно замерить напряжение на клеммах при работающем и выключенном двигателе.

Нормы:

  • при выключенном двигателе – 12,7В;
  • с работающим мотором – 13,6-14,6В.

Если напряжение снижается при включении мотора вместо того чтобы увеличиваться, осмотрите диодный мост и щетки. При обнаружении неисправности замените. Диодный мост часто поддается самостоятельной перепайке.
