Инструмент

Не обозначено

Автосервисы рядом

Инструменты:

• Отвертка крестовая средняя
• Отвертка плоская малая

Детали и расходники:

• Пистоны (клипсы)

Примечание:

Работу проводим при замене стеклоподъемника, стекла, замка двери.

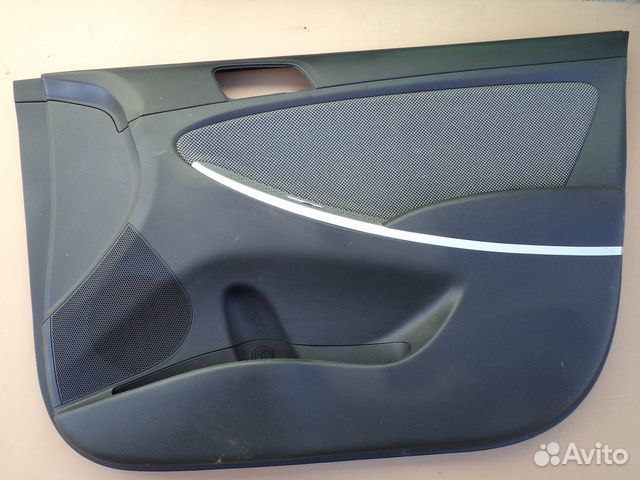

Снятие и установка обшивки передней двери Hyundai Solaris

1. Плоской отверткой поддеваем заглушку в подлокотнике и откидываем ее.

2. Крестообразной отвёрткой отворачиваем саморез крепления обивки к кронштейну внутренней панели двери.

3. Поддеваем плоской отвёрткой заглушку в декоративной накладке внутренней ручки двери и откидываем ее.

4. Крестообразной отвёрткой отворачиваем саморез крепления декоративной накладки к внутренней панели двери.

5. Снимаем декоративную накладку внутренней ручки, выводя рычаг ручки через отверстие в накладке.

6. Потянув за край обивки отделяем обивку двери от внутренней панели, преодолевая сопротивление девяти пистонов.

7. Отводим обивку двери от внутренней панели двери, насколько это позволяет длина проводов выключателей в блоке подлокотника.

8. Нажав на фиксатор, отсоединяем колодку проводов от выключателей электростеклоподъемников и центрального замка, а так же колодку проводов от разъема, регулятора управления электропривода наружных зеркал заднего вида и снимаем обивку передней двери.

Примечание:

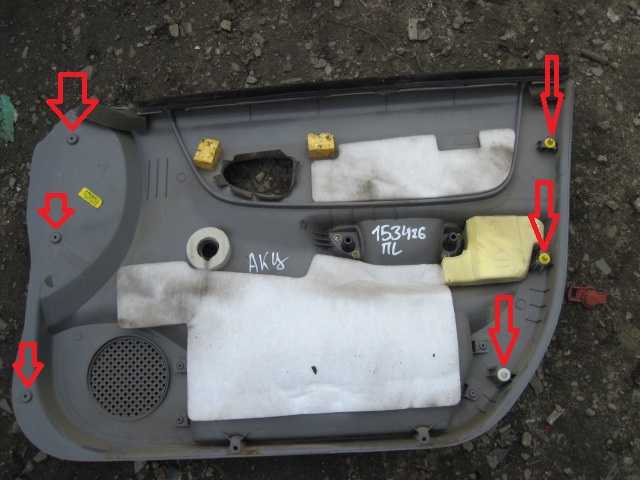

Расположение пистонов с внутренней стороны обивки передней двери.​

9. Осторожно отклеиваем влагозащитную пленку.

10. Устанавливаем обшивку передней двери Хендай Солярис в обратной последовательности.

Примечание:

При сборке аккуратно приклеиваем влагозащитную пленку.
Поврежденные пистоны заменяем новыми.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Источник: http://carpedia.club

favorite 0

print

share

bookmark_border

o

okneliomas

Как разобрать и снять переднюю дверь автомобиля Hyundai Solaris

В статье рассмотрим полную разборку передней двери и ее снятие

Отсоединяем минусовую клемму аккумулятора

Поддеваем отверткой облицовку наружного зеркала

Снимаем облицовку, преодолевая сопротивление фиксаторов

Поддеваем отверткой и снимаем декоративную заглушку винта крепления облицовки передней двери в подлокотнике

Выкручиваем винт крепления облицовки передней двери

Поддеваем отверткой и отводим в сторону декоративную заглушку винта крепления облицовки передней двери, установленную в нише внутренней ручки

Выкручиваем винт крепления облицовки внутренней ручки двери

Снимаем облицовку

Поддеваем облицовку руками

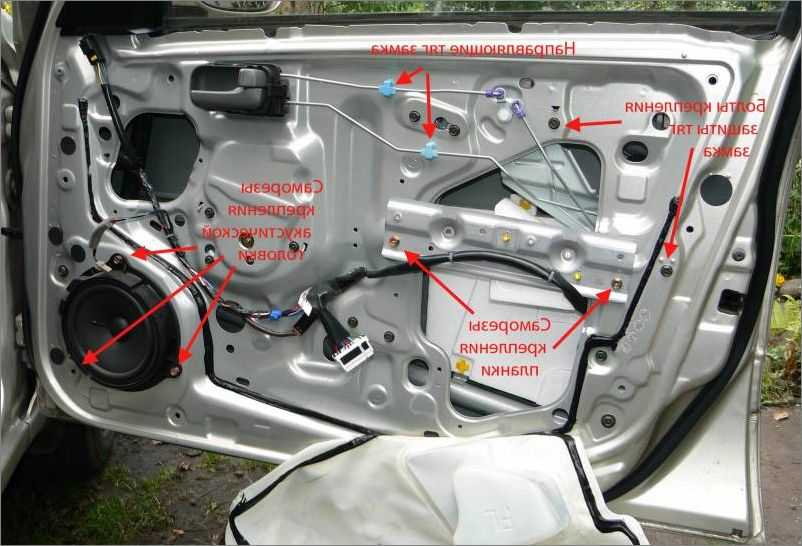

Отсоединяем и отводим облицовку от внутренней панели двери на длину проводов

Облицовка крепится девятью пластмассовыми фиксаторами.

Поврежденные фиксаторы заменяем

Отжимаем фиксатор колодки проводов

И отсоединяем колодку проводов от блока управления электростеклоподъемниками дверей

Чтобы снять влагозащитную пленку передней двери, отсоединяем колодку проводов от динамика аудиосистемы

Отжимаем фиксаторы крепления и отсоединяем держатель жгута проводов от динамика аудиосистемы

Выкручиваем два винта крепления кронштейна крепления облицовки двери

Снимаем кронштейн

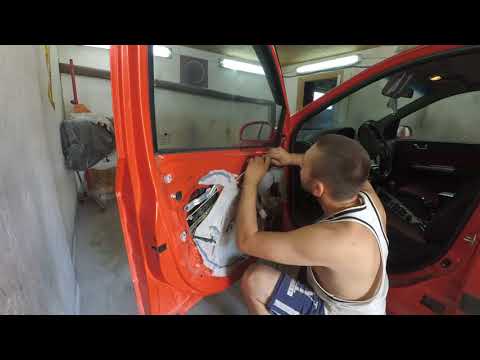

Поддеваем защитную пленку и отлепляем ее заднюю часть от внутренней панели двери

Выводим через отверстие в защитной пленке колодки проводов передней двери

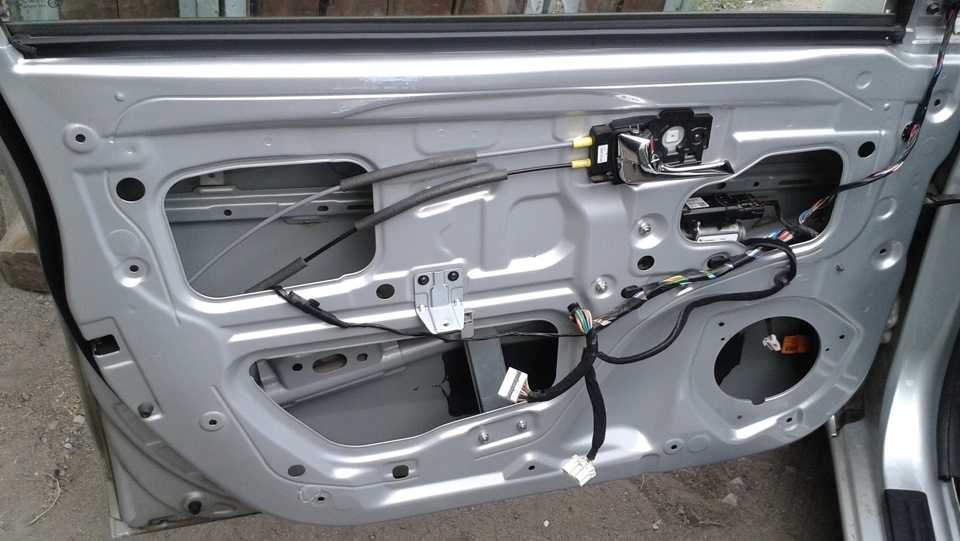

Окончательно отлепляем и снимаем защитную пленку

Устанавливаем облицовку передней двери в обратной последовательности

Замена стекла передней двери

Снимаем облицовку двери, как описано выше

Подключаем на время аккумулятор, подсоединяем блок управления стеклоподъемниками и, нажимая на клавишу блока управления стеклоподъемником, устанавливаем стекло в положение, при котором винты крепления обоймы стекла к ползуну расположатся в удобное для доступа положение

Выкручиваем винты крепления обоймы стекла к ползуну стеклоподъемника

Снимаем внутренний уплотнитель стекла

Выводим обоймы стекла из ползуна стеклоподъемника

Вынимаем аккуратно стекло из двери, вынимая и поворачивая его, как показано на фото

Устанавливаем стекло в обратном порядке

Снятие и установка стеклоподъемника передней двери

Снимаем облицовку передней двери, как описано выше в этой статье

Поднимаем вверх и фиксируем скотчем стекло на двери

Отжимаем фиксатор колодки проводов

Отсоединяем колодку проводов от разъема моторедуктора стеклоподъемника

Выкручиваем три винта крепления моторедуктора стеклоподъемника к внутренней панели двери

Откручиваем четыре гайки крепления механизма стеклоподъемника к внутренней панели двери

Вынимаем механизм стеклоподъемника через нижнее технологическое отверстие двери

Устанавливаем механизм стеклоподъемника в обратной последовательности

Замена внутренней ручки привода замка передней двери

Потребуются отвертки

Снимаем облицовку передней двери, как описано выше

Выкручиваем винт крепления внутренней ручки привода замка к передней двери

Сдвигаем ручку, как показано на фото

Отводим ее от двери

Выводим наконечник оболочки верхнего троса привода замка из держателя на корпусе внутренней ручки двери

Выводим наконечник верхнего троса из паза рычага ручки

Также выводим наконечник оболочки нижнего троса привода замка и выводим наконечник нижнего троса из паза рычага ручки

Устанавливаем внутреннюю ручку привода замка передней двери и все снятые детали в обратном порядке

Снятие и установка наружной ручки привода замка передней двери

Потребуется ключ на 10 и отвертки

Снимаем облицовку передней двери, как описано выше в этой статье

Снимаем декоративную накладку выключателя замка передней двери

Сдвигаем наружную ручку назад (в направлении стрелки на фото)

Снимаем ручку с автомобиля

Если необходимо снять кронштейн крепления ручки, выворачиваем изнутри двери винт крепления наружной ручки к кронштейну крепления ручки

Отжимаем фиксатор крепления кронштейна наружной ручки к двери и проталкиваем отверткой кронштейн в полость двери

Отсоединяем тяги от рычага наружной ручки привода замка двери

Отсоединяем от выключателя замка передней двери

Вынимаем кронштейн крепления наружной ручки из полости двери в сборе с выключателем замка передней двери

Для снятия выключателя замка передней двери, выкручиваем болт крепления выключателя к кронштейну наружной ручки

Снимаем выключатель

Устанавливаем все детали в обратной последовательности

Замена замка передней двери

Потребуется ключ на 10, ключ Torx t30, отвертки

Поднимаем стекло двери в верхнее положение

Снимаем облицовку двери, как описано выше в этой статье

Выкручиваем три винта крепления замка передней двери к корпусу двери

Отжимаем фиксатор тяги привода замка двери

Выкручиваем винт крепления внутренней ручки привода замка к передней двери

Сдвигаем ручку назад, как показано на фото

Отводим ручку от двери

Выводим замок из полости двери

Отжимаем фиксатор колодки проводов замка передней двери

Отсоединяем колодку от замка

Устанавливаем замок передней двери и все детали в обратной последовательности

Снятие ограничителя открывания двери

Снимаем облицовку и защитную пленку, как описано выше

Выкручиваем болт крепления ограничителя открывания двери к передней стойке кузова

Придерживая дверь, выкручиваем два болта крепления ограничителя двери

Проталкиваем ограничитель внутрь двери и вынимаем его через технологическое отверстие

Устанавливаем ограничитель в обратной последовательности

Снятие и установка двери

Выкручиваем болт крепления ограничителя двери к передней стойке кузова

Поддеваем отверткой грязезащитный чехол

Снимаем защитный чехол колодки жгута проводов двери

Отсоединяем колодку от разъема на передней стойке

Помечаем положение петель на двери маркером

Придерживая дверь, выкручиваем два болта крепления верхней петли к двери

Также, выкручиваем два болта крепления нижней петли к двери, после чего снимаем переднюю дверь

Устанавливаем дверь в обратном порядке.

Руководство по снятию панели передней двери Hyundai Santa Fe с фотографиями

Hyundai Santa Руководство по снятию панели передней двери Fe
Как снять и установить на место панели передней двери в Hyundai Santa Fe 2007-2012 гг. с иллюстрированной инструкцией.

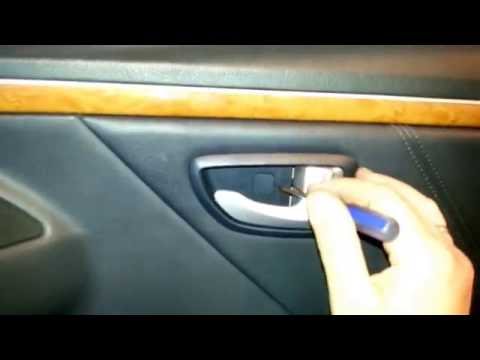

Внутренняя панель передней двери	Откидная крышка винта	Винт под дверной ручкой
Это руководство по эксплуатации автомобилей было специально написано, чтобы помочь владельцам внедорожника Hyundai Santa Fe 2-го поколения 2007, 2008, 2009, 2010, 2011 и 2012 гг. внутренние панели на передних дверях для замены динамики, заменить электродвигатель стеклоподъемника или добавить шумоизоляцию материал. Владельцы другие автомобили Hyundai или Kia, такие как Tucson, Veracruz, Accent, Элантра, Велостер, Соната, Азера, Генезис, Эквус, Форте, Оптима, Sorento, Rio, Soul, Sportage и Sedona также могут найти это руководство по быть полезным. Единственные инструменты, необходимые для этой процедуры представляют собой маленькую плоскую отвертку и крестообразную головку стандартного размера. отвертка. Вам также может понадобиться набор инструменты для автомобильных панелей . Начните с открытия одной из передних дверей и оторвав маленькую пластиковую накладку чуть под ручкой дверной ручки, которая скрывает единственную головку Phillips отвертка.
Снимите винт дверной ручки	Снимите крышку винта	Винт под твитером
Снимите одинарный винт под дверной ручкой с помощью отвертки с крестообразным шлицем. Затем перейдите чуть ниже высокочастотного динамика корпус и подденьте круглую крышку винта. Удалите винт с крестообразным шлицем под крышкой.
Винт нижней панели	Снятие головки Phillips	Выдвижная винтовая крышка
Перейти к нижнему часть панели рядом с дверной петлей и снимите выступающую крестовую головку винт.
Винт под подлокотником	Снимите винт подлокотника
Последний винт расположен за круглой крышкой чуть ниже подлокотника. Выдвиньте крышку винта с помощью небольшой плоской отвертки и выверните винт с крестообразным шлицем. головная отвертка.
Снять лоток ручки двери		Аккуратно потяните за панель
Снимите пластиковый поднос за дверной ручкой. Позже я понял, что было бы проще снять обшивку двери, если я снял корпус твитера первый. Подденьте один край корпуса твитера небольшой плоской головкой отверткой и осторожно потяните за корпус до тех пор, пока не исчезнет трение пластика. крепления поддаются. Используйте губу ящик для хранения в нижней части дверной панели, чтобы осторожно потянуть панель, пока он отделяется от дверной коробки. Вам может понадобиться автомобильный монтировка для панелей . Панель крепится к дверной раме с помощью несколько синих пластиковых фрикционных застежек. Не волнуйтесь, если один или два из них получить незначительные повреждения при снятии панели. Панель еще держится надежно на месте при повторной установке позже.
Отключить плафон подсветки	Провода стеклоподъемников/замков	Разъем выключателя разъединителя
После того, как панель ослаблен, аккуратно поднимите нижний край от дверной рамы и отсоедините разъем питания плафона. Последнее, что держит панель на двери рама является разъемом питания для переключателя стеклоподъемника и двери с электроприводом замки. Нажмите на выступ на белом пластиковом разъеме питания, покачивая из гнезда на дверной панели.
Стандартный OEM-динамик 6,5 дюйма	Электродвигатель стеклоподъемника	Панель передней двери снята
Для снятия приклада Динамик OEM 6,5″ (6 1/2″), осторожно высверлите заклепки, расположенные вокруг края динамика. Рекомендую купить новый динамики послепродажного обслуживания на Amazon так как вы можете проверить, какие динамики подходят для вашего автомобиля. Электродвигатель стеклоподъемника удерживается на месте три винта Torx . Чтобы помочь уменьшить дорожный шум и сделать ваш новый колонки звучат лучше всего, примените Динамат Звукоизолятор для металлической дверной коробки. Он остановит любые вибрации или хрипит при увеличении громкости.
Повторное подключение дверных выключателей	Твитер передней двери снят
Чтобы переустановить панель двери, сначала повторно подключите разъем питания для окна и замков.
Нижняя панель на двери	Разъем любезного освещения	Подсветка любезности повторно прикреплена
Затем аккуратно опустите дверная панель опускается на дверную раму, отгибая нижнюю часть наружу немного. Вилка разъема питания для любезности свет вернулся на место.
Синие пластиковые застежки	Выровняйте крепежи и отверстия	Установите панель на место
Синие линии пластиковые фрикционы на задней части дверного полотна с отверстиями в дверная рама. Аккуратно нажмите снаружи дверной панели, пока крепления надежно закреплены. Убедитесь, что панель двери прилегает заподлицо против дверной коробки.
Вставные застежки для панелей	Line Up Крепления для твитеров	Вставьте твитер обратно
Выстроить фрикционы на задней части корпуса твитера с отверстиями на дверную раму и задвиньте ее на место.
Замена лотка дверной ручки	Заменить винт дверной ручки	Крышка с защелкой
Потяните дверь ручку и задвиньте лоток дверной ручки на место. Заменить Винт с крестообразным шлицем и защелкните крышку на место.
Замените винт подлокотника		Заменить крышку винта подлокотника
Заменить винт под подлокотником и заменить пластиковую крышку.
Винт нижней дверной панели	Замените винт под высокочастотным динамиком	Замените крышку винта
Заменить винт в нижней части панели рядом с дверной петлей и замените винт под корпусом твитера вместе с крышкой винта. Подробнее, посетите мой Внедорожник Хендай Санта Фе Руководства по ремонту и техническому обслуживанию стр. .

Hyundai Accent: Замена — передняя дверь. Процедуры ремонта — Внешний вид

Hyundai Accent RB (2010-2018) Руководство по эксплуатации/Кузов (внутри и снаружи)/Экстерьер/Передняя дверь. Процедуры ремонта/замены

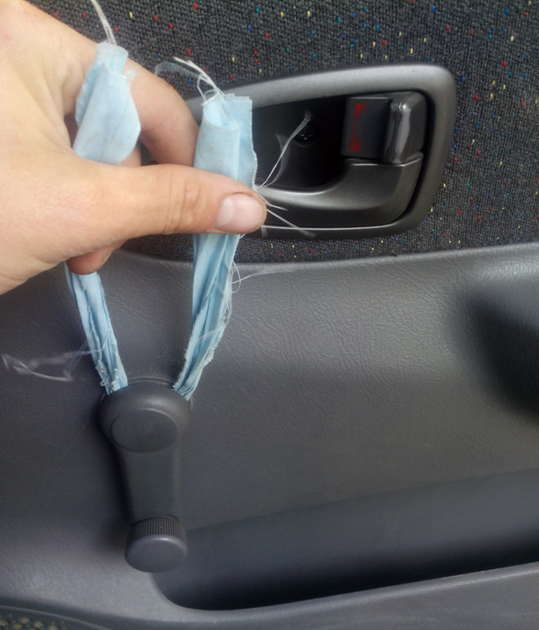

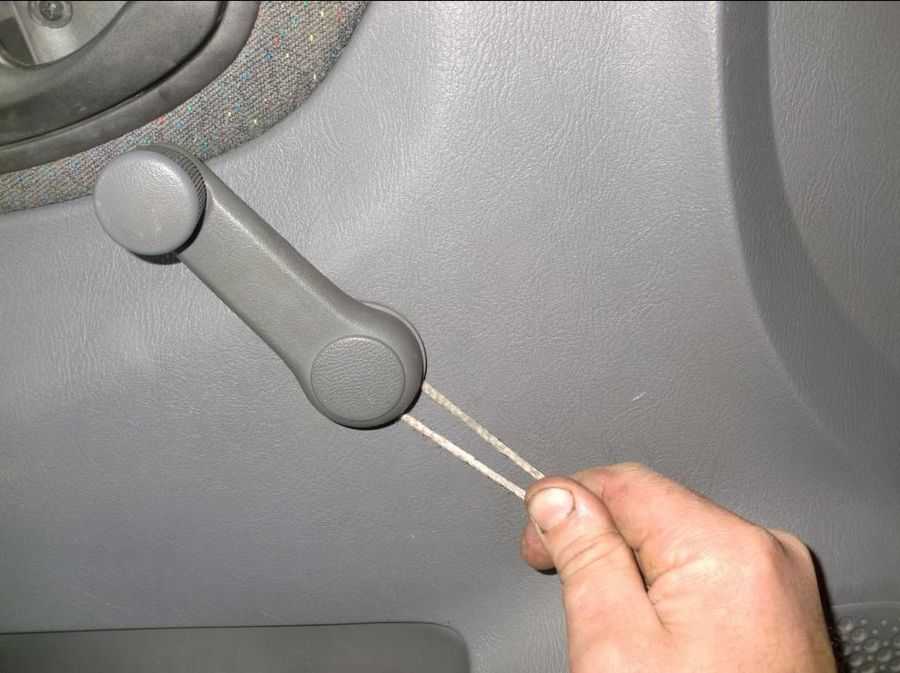

Замена обивки передней двери

• Будьте осторожны, чтобы не поцарапать обивку двери и другие детали. • Наденьте перчатки, чтобы защитить руки.

1.	Используя отвертку или съемник, снимите квадрант передней двери. внутренняя крышка (А).

2.	Отсоедините разъем высокочастотного динамика (А).

3.	Ослабив крепежный винт, снимите внутреннюю ручку. корпус (Б).

4.	Ослабив крепежный винт, снимите переднюю дверь. отделка (А).

5.	Отсоедините разъемы стеклоподъемников (А).

6.	Установка обратна снятию. • Убедитесь, что разъемы подключены правильно и каждый стержень надежно соединен. • Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно. • Замените все поврежденные клипсы.

Замена внутренней ручки

1.	Снимите обивку передней двери .

2.	Ослабив крепежные винты, снимите внутреннюю ручку. (А).

3.	Отсоедините трос внутренней ручки (А).

4.	Установка обратна снятию. gif»> • Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно. • Замените поврежденные клипсы.

Замена стекла

1.	Снимите обивку передней двери.

2.	Ослабив крепежные винты, снимите переднюю дверь. уплотнение (А). gif»> • Замените поврежденный уплотнитель дверцы.

3.	Снимите ремень передней двери внутри уплотнителя (А).

4.	Снимите ремень передней двери снаружи уплотнителя (А). • Необходим внешний уплотнитель передней двери обязательно изменился на новый продукт.

5.	Осторожно отрегулируйте стекло (A), пока не увидите винты, затем ослабьте их. Отделите стекло от стеклоподъемника и осторожно потяните стекло выходит через оконную щель. Момент затяжки : 3,9 ~ 5,9 Н·м (0,4 ~ 0,6 кгс·м, 2,9 ~ 4,3 фунт-фут)

6.	Установка обратна снятию. • Покатайте стекло вверх и вниз, чтобы увидеть, свободно ли оно двигается. без привязки. • При необходимости отрегулируйте положение стекла.

Замена динамика

1.	Снимите обивку передней двери.

2.	Отсоедините разъем динамика (В).

3.	Высверлите заклепки, чтобы снять динамик (A).

4.

Установка обратна снятию. gif»> • Используйте винты для листового металла, чтобы закрепить динамик. • Замените все поврежденные клипсы. • Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно. • Убедитесь, что разъемы подключены правильно и каждый стержень надежно соединен.

Замена электродвигателя стеклоподъемника

1.	Снимите обивку передней двери.

2.	Снимите уплотнитель передней двери.

3.	Снимите стекло передней двери.

4.	Отсоедините разъем электродвигателя стеклоподъемника (В).

5.	Ослабив гайки крепления, снимите переднюю дверь. стеклоподъемника в сборе (А). Момент затяжки : 3,9 ~ 5,9 Н·м (0,4 ~ 0,6 кгс·м, 2,9 ~ 4,3 фунт-фут)

6.	Ослабив крепежные винты, снимите переднюю дверь. электродвигатель стеклоподъемника (А).

7.	Установка обратна снятию. • Смазку следует наносить на места, где это вращающиеся детали и пружины. • Покатайте стекло вверх и вниз, чтобы увидеть, свободно ли оно двигается. без привязки.

Замена дверной защелки

1.	Снимите следующие детали: А. Обшивка передней двери Б. Уплотнитель передней двери С. Стекло передней двери

2.	Отсоедините стержень внешней ручки (А).

3.	Ослабьте винты крепления защелки передней двери. Момент затяжки : 7,8 ~ 10,8 Н·м (0,8 ~ 1,1 кгс·м, 5,8 ~ 8,0 фунт-фут)

4.	Отсоедините разъем замка передней двери (В).

5.	Ослабив крепежный винт, снимите переднюю дверь. защелка (А).

6.	Установка обратна снятию. • Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно. • Замените поврежденные клипсы.

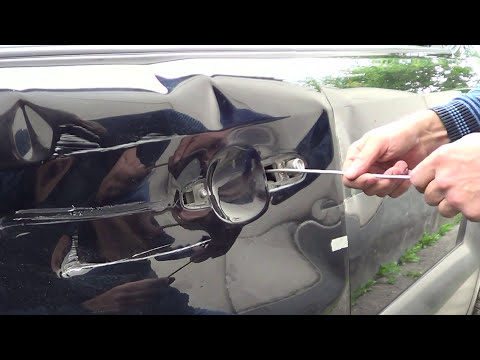

Замена внешней ручки

1.	Снимите обивку передней двери.

2.	Снимите уплотнитель передней двери.

3.	Ослабив крепежный болт, снимите наружную ручку. крышка (А). Момент затяжки : 6,9~10,8 Н·м (0,7~1,1 кгс·м, 5,1~8,0 фунт-фут)

4.	Снимите внешнюю ручку (А), сдвинув ее назад.

5.	Отсоедините разъем внешней ручки (А).

6.	Установка обратна снятию. • Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно. • Замените поврежденные клипсы.

Сменный держатель для ключей

1.	Снимите обивку передней двери.

2.	Снимите уплотнитель передней двери.

3.	Ослабив крепежный болт, снимите наружную ручку. крышка (А). Момент затяжки : 6,9~10,8 Н·м (0,7~1,1 кгс·м, 5,1~8,0 фунт-фут)

4.	После ослабления болта крепления, затем отсоединения штока (А).

5.	Установка обратна снятию.

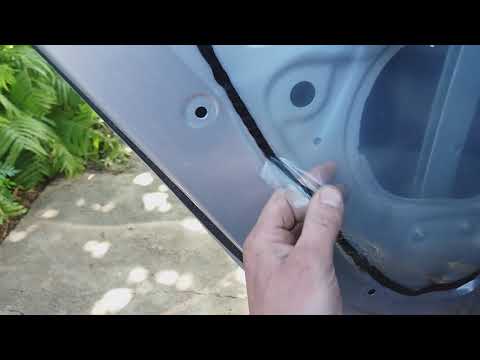

Замена уплотнителя двери

1.	Ослабьте болты крепления чеки.

2.	Отсоедините зажимы, затем снимите уплотнитель передней двери (A).

3.	Установка обратна снятию.

Передняя дверь. Процедуры ремонта

…

Регулировка

Регулировка стекла • Проверьте канал стеклохода на наличие повреждений или износа, и заменить…

См. также:

Установка
1. Нанесите мыло или смазку для шин на верхний и нижний борта шины. 2. Чтобы установить нижний буртик, установите клапан в положение «5 часов».
