Хонда аккорд 7 диагностический разъем: Honda Accord VII / | hlamer.ru |
хонда
ХОНДА, как и многие другие производителя поддерживают возможность считывания кодов неисправности различных электронных систем и без применения сканеров. Это доступно на автомобилях практических всех лет выпуска.
КОДЫ САМОДИАГНОСТИКИ
ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Диагностические разъемы — внешний вид, расположение, назначение выводов
Типы применяемых на Honda диагностических разъемов:
| Внешний вид | Краткое описание | Марки и года (ориентировочно) | ||
| 3-х и 2-х контактные разъемы Honda | все модели до 2001 г. | |||
| 5-ти и 2-х контактные разъемы Honda | модели английского рынка 1995-2001 гг. | |||

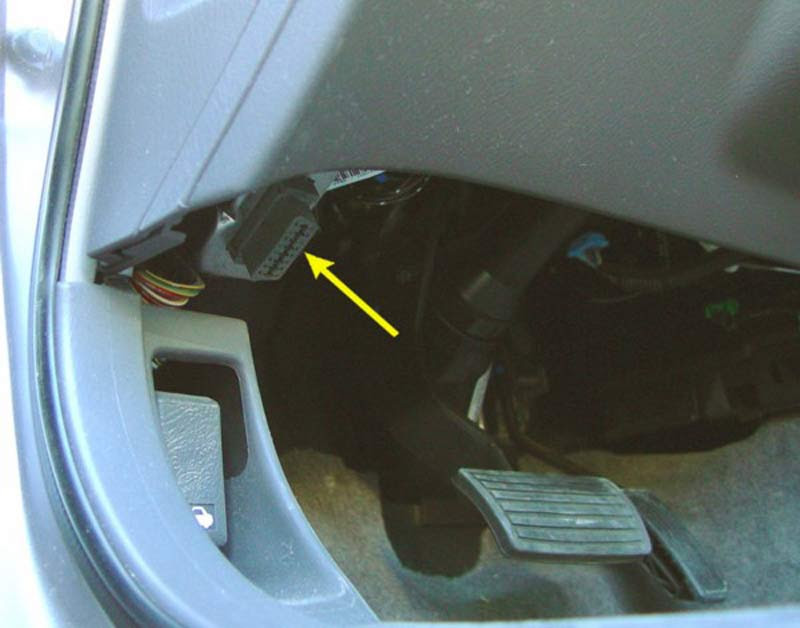

| 16-ти контактный разъем OBD-II-Honda в форме трапеции | все модели после 1996 г. |
Тип разъема №1 — 3-х и 2-х контактные разъемы Honda | |||||||||||||||||||
Марки и года (ориентировочно): все модели до 2001 г. | Назначение выводов диагностического разъема
| ||||||||||||||||||
Типичное расположение: в салоне | |||||||||||||||||||
Внешний вид | |||||||||||||||||||
Для проведения самостоятельной диагностики Аккуратно замыкаем 4 и 5 контакты диагностического разъема После , включаем зажигание, считываем коды лампа «CHECK ENGINE» («проверьте двигатель»), | |||||||||||||||||||
Примеры расположения разъема на отдельных моделях автомобилей Honda | |||||||||||||||||||
Honda Civic (1994 г. Расположение: под правым краем торпеды (в районе правой ноги переднего пассажира) | |||||||||||||||||||
Honda Civic (1997 г.) Расположение: снимаем часть обшивки салона в ногах у переднего пассажира (иногда разъемы могут быть достаны и без демонтажа обшивки). Разъемы находятся под ней в зеленой заглушке | |||||||||||||||||||
)
Тип разъема № 2 — 5-ти и 2-х контактные разъемы Honda | |||||||||||||||||||||||||
Марки и года (ориентировочно): модели английского рынка 1995-2001 гг. | Назначение выводов диагностического разъема
| ||||||||||||||||||||||||
Типичное расположение: в салоне | |||||||||||||||||||||||||
Внешний вид | |||||||||||||||||||||||||
Для проведения самостоятельной диагностики Аккуратно замыкаем 6 и 7 контакты После , включаем зажигание, считываем коды лампа «CHECK ENGINE» («проверьте двигатель»),
| |||||||||||||||||||||||||
Примеры расположения разъема на отдельных моделях автомобилей Honda | |||||||||||||||||||||||||
Honda Domani (0000 г. Расположение: за бардачком переднего пассажира. Для доступа к разъемам демонтировать бардачок | |||||||||||||||||||||||||
)
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
На некоторых моделях может располагаться в районе левой ноги переднего пассажира «на боку» центрально консоли (CR-V), за пепельницей (Accord 1995-1997 гг.) и др.
)
взято ТУТ
КОДЫ САМОДИАГНОСТИКИ
зачем нужна и как устроена, инструкция по выбору и установке кузовного элемента своими руками
Согласно статистике 2017 года Honda Accord не входит в ТОП-20 самых угоняемых автомобилей иностранного производства.
Но данный автомобиль до сих пор остается востребованным среди угонщиков.
Главной причиной является высокая ликвидность и стоимость этого автомобиля и запасных частей. Существует несколько способов угона этого автомобиля.
Рассмотрим самый быстрый способ при помощи электронной отмычки и регистрации нового чип-ключа в памяти штатного иммобилайзера.
| Особенности и слабые места | Противодействия | |
| Отключение штатной охранной системы при помощи кодграббера | Установка надежного охранного комплекса с криптокодом, цифровым модулем управления блокировкой двигателя, замком капота и защитой от электронного взлома | |
| Регистрация нового чип-ключа в пямяти штатного иммобилайзера при помощи специального прибора, подключенного в диагностический разъем или к штатной цифровой шине | Установка системы OBD Block, предназначенной для защиты диагностического разъема автомобиля от несанкционированного доступа |
Слабость штатного иммобилайзера и его защита
В первую очередь злоумышленник деактивирует штатную охранную систему при помощи специального электронного устройства – кодграббера.
Как правило, около 80% автомобилей оборудованы сигнализациями, которые бессильны перед кодграбберами, Honda Accord не исключение.
Регистрация нового чип-ключа в памяти штатного иммобилайзера
После проникновения в салон автомобиля автоугонщик проворачивает специальным инструментом личинку замка зажигания и применяет «заводилку» — прибор, регистрирующий новый электронный ключ в памяти иммобилайзера.
Подключается прибор через диагностический разъем или напрямую к штатной цифровой шине автомобиля. Данное действие занимает несколько минут. После этих манипуляций злоумышленник заводит двигатель и угоняет автомобиль.
Для защиты штатной противоугонной системы от всех вариантов воздействия необходимо установить надежный охранный комплекс с криптокодом, цифровым модулем управления блокировкой двигателя, замком капота и защитой от электронного взлома, например, Starline Expert. В качестве альтернативы возможно установить охранный комплекс на базе автосигнализации Сталкер LAN 3 с телематическим модулем MS-P GSM 4.
Новая версия хорошо себя зарекомендовавшей автосигнализации Сталкер, с диалоговой авторизацией системы доступа и самым дальнобойным брелком с ЖКИ дисплеем. Цифровая сеть LAN.
MS-PGSM4 – новое поколение GSM -автопейджеров, позволяющих вести живой журнал Вашего автомобиля на сайте Car-Online. Автопейджер еще больше адаптирован для автономной работы, а для подключения достаточно подать на него бортовое питание.
Для защиты моторного отсека от взлома, похищения электронного блока управления и восстановления блокируемых цепей используется комплект универсального электромеханического замка капота. Для Honda Accord рекомендуется установить два замка.
Комплект универсального электромеханического замка капота, разработанного по заказу экспертов Федерального сервиса Угона.нет. Защита от угона, кражи деталей авто, деактивации сирен. Для защиты диагностического разъема применяются метод перепиновки разъема или система OBD block.
Система OBD BLOCK предназначена для защиты диагностического разъема автомобиля OBD-II от несанкционированного доступа.
Использование системы позволяет предотвратить взлом штатного программного обеспечения при подключении к диагностическому разъему OBD и т
Для усиления защиты от угона рекомендуем установить:
- замок рулевого вала с высокой секретностью дискового механизма замка;
Замок рулевого вала «Гарант Угона.нет» комплектуется механизмом секрета «Abloy Protec» (1,97 млрд. комбинаций механизма секрета).«Гарант Блок Люкс» отличается от «Гарант Угона.нет» — использованием механизма секрета «Abloy Exec» (360 млн. комбинаций).
- спутниковую закладку – маяк, определяющий координаты местоположения автомобиля по спутникам GPS/Glonass и сигналам вышек сотовой сети LBS.
Телематическая спутниковая закладка. Предназначена для поиска автомобиля в случае угона или эвакуации, по координатам GPS, LBS, GLONASS. Автономная работа в течении 2-х лет.
Источник: https://www.ugona.net/alarms/osobennosti-zashchity-ot-ugona-honda-accord-17.
html
УСТАНОВИЛ ЗАЩИТУ КАРТЕРА — logbook Honda Accord 2009 on DRIVE2
Хочу вам рассказать одну маленькую историю, как можно сэкономить на защите.Нет, я не установил алюминиевую фигню под днище, все отличного качества, просто надо немного сообразительности и все получится.
Сидел я в воскресенье, и думаю, что надо все же приобрести себе защиту картера(двигателя), а то после джипа пересел на аккорд же, и там вообще пластмассовая херня которую называют «защитой»…
Звоню дилеру Хонда в донецке.— Здравствуйте, у меня авто аккорд 2009 года, 2.4 хочу защиту.— Приветствую, с установкой 1100 грн (140$ — 4600 руб).— Спасибо, а не подскажите что за защиту вы предлагаете?— Мы являемся оф. дилерами ТМ «Полигон авто» и ТМ»КОЛЬЧУГА».— Ага, спасибо за информацию, может быть к вам приеду. С радостью Вас ждем на своем СТО!
Ну что тут думать? Езжай и ставь) Но я не простой, я все же немного решил подумать.Как то такая цена меня не устраивает, ну хочу дешевле и все!10 минут поисков в интернете, и нахожу сайт ТМ «Полигон авто», но у них как то два сайта, один видно что очень простенький, но с каталогом и второй, вместо продукции есть только дилеры, и мол в розницу уже не работаем!
На старом сайте нахожу телефон, звоню, отвечает мне молодой парень, представился Сашей.
Я с ним очень долго разговаривал, он мне рассказывал что приезжайте к дилеру, мы вам пришлем туда, все будет круто и так далее.
Но ещё пару минут с ним болтовни, и я его уговариваю продать мне одну! Но цена уже 780 грн (3250 руб или меньше чем 100$, не плохо, да?) Но я понимаю что это цена в розницу, начинаю его упрашивать продать мне по оптовой цене! И да, Саша ломается, и продает мне ее за 645 грн! (80$ или 2600 руб!) Договорились что он мне отправит транспортной компанией ИНТАЙМ в ПН.
Во вторник получаю заветное смс от службы доставки, еду на склад и плачу лишь 30 грн за пересылку)Сейчас только вернулся с СТО и отдал за установку 60 грн.
ИТОГО: 1100-645-30-60= 365 грн экономии! Знаете, 10 лишних минут наверное того стоили)
Саша аккуратно ее запаковал, доехала до меня в идеале)
Он даже положил крепления!)
Установил, доволен, езжу)
Всем спасибо за внимание! Всем ещё раз хорошего дня, и удачи Вам, думайте своей головой куда лучше потратить деньги 🙂
Источник: https://www.
drive2.com/l/2356850/
Защита картера на Honda Accord (Хонда Аккорд)
Автомобили Honda Accord, как и другие иномарки, нуждаются в надежной защите двигателя и его узлов. Именно для этого магазин «Mirdopov» предлагает вниманию владельцев данной марки авто ассортимент защит картера и КПП из листовой стали, композитных материалов и из алюминия.
Защита картера является очень простым в установке, а также в своей конструкции элементом защиты подкапотного пространства автомобиля. Это устройство обеспечивает надлежащую безопасность моторному отсеку и его узлам, защищает от попадания туда камней мелкого мусора, от наезда на препятствия и от механических повреждений.
Особенности защиты картера для Хонда Аккорд
Самыми дорогими в данном сегменте будут композитные защиты картера. Чуть дешевле обойдутся алюминиевые изделия. И самыми недорогими и наиболее распространенными на современном авторынке считаются агрегаты, которые были изготовлены из листовой стали толщиной в 2мм.
Они обладают множеством полезных качеств и хорошим набором функциональных свойств.
Стоят они так не дорого только потому, что сама сталь является недорогим материалом. Кроме того, за счет своих дополнительных ребер жесткости такие устройства будут довольно долговечными. Что касается алюминиевых и композитных защит, то главным их преимуществом перед стальными является то, что они практически не подвержены процессу возникновения коррозии.
Также они обладают большей жесткостью и меньшим весом.
Источник: http://MirDopov.ru/katalog/dopolnitelnoe-oborudovanie/zashita-kartera/honda3/accord.html
| № | Описание | Ток, А |
| 1 | Блок управления дроссельной заслонкой | 15 |
| 2 | Реле катушек зажигания | 15 |
| Катушки зажигания | ||
| 3 | Нет | — |
| 4 | Датчик состава смеси | 10 |
| 5 | Магнитола (+В) | 20 |
| 6 | Лампа подсветки проема двери водителя, лампа подсветки проема двери переднего пассажира, лампа освещения багажного отделения, лампа местной подсветки, лампа освещения салона (модели с люком), подсветка зеркал (водителя и переднего пассажира), подсветка выключателя электропривода задней двери | 10 |
| 7 |
| 10 |
| 8 | Блок управления Multiplex (+В door lock) | 20 |
| 9 | Предохранитель прикуривателя Хонда Аккорд 7 | 15 |
| 10 | Электронный блок управления SRS, блок системы определения положения переднего пассажира | 7,5 |
| 11 | Электродвигатель очистителя лобового стекла | 30 |
| 12 | Разъем для подключения дополнительного оборудования | 10 |
| 13 | Задний противотуманный фонарь | 7,5 |
| 14 | Электродвигатель регулятора положения сиденья водителя | 20 |
| 15 | Обогреватель сиденья и индикатор | 20 |
| 16 | Электродвигатель регулятора угла наклона спинки сиденья водителя | 20 |
| 17 | Электродвигатель регулятора положения сиденья переднего пассажира | 20 |
| 18 | Блок системы контроля напряжения питания, генератор, задний кислородный датчик, блок управления системой поддержания скорости, электромагнитный клапан управления пневматической опорой, датчик положения распределительного вала | 15 |
| 19 | Блок управления силовым агрегатом, блок управления иммобилайзером (приемник), дополнительный блок управления иммобилайзера | 15 |
| Бензонасос | ||
| 20 | Электронасос омывателя лобового стекла, электроприводы корректора фар, переключатель корректора фар, электродвигатель очистителя заднего стекла, реле электродвигателя очистителя заднего стекла, электронасос омывателя заднего стекла, датчик дождя, реле открывания люка, реле закрывания люка | 7,5 |
| 21 |
| 7,5 |
| 22 | Электронный блок управления SRS | 10 |
| 23 | Блок управления силовым агрегатом (LAF R) | 7,5 |
| 24 | Электродвигатель привода стеклоподъемника задней левой двери | 20 |
| 25 | Электродвигатель привода стеклоподъемника задней правой двери | 20 |
| 26 | Электродвигатель привода стеклоподъемника двери переднего пассажира | 20 |
| 27 | Электродвигатель привода стеклоподъемника двери водителя | 20 |
| 28 | Электродвигатель привода люка | 20 |
| 29 | Блок управления корректором фар, электроприводы корректора фар, подсветка переключателя корректора фар | 7,5 |
| 30 | Электропривод зеркал, обогреватель зеркал, блок управления кондиционером, привод переключения забора воздуха, реле обогревателей сидений | 7,5 |
| Реле обогревателя заднего стекла, реле электродвигателя вентилятора отопителя, реле вентилятора системы охлаждения, реле вентилятора конденсатора, блок управления силовым агрегатом (ACC, FANC) | ||
| 31 | Нет | — |
| 32 | Магнитола (АСС), дисплей навигационной системы, блок управления навигационной системой | 7,5 |
| Реле разъема для подключения дополнительного оборудования | ||
| 33 | Нет | — |
Сигнализация и защита от угона на Honda Accord и CR-V
Сигнализация на Honda CR-V
Статистика угона Honda Accord и CR-V
Модели Хонда Аккорд (Honda Accord) и Хонда СРВ (Honda CR-V) на протяжении длительного время были в списках по количеству угонов в России.
В 2018 году Honda входит в 20-ку антирейтинга угоняемых автомобилей.
Популярность «японцев» в народе основывается на надежности эксплуатационных характеристик данных автомобилей. Угонщиков прельщает их слабая защищенность и высокий спрос на вторичном рынке как целых автомобилей, так и комплектующих к ним.
Как угоняют Honda Accord и CR-V
Для того, чтобы угнать автомобиль этого японского производителя профессиональному угонщику достаточно пары минут.
Принцип угона Honda, оборудованных только штатной противоугонной системой, одинаков как для модели Accord, так и для CR-V.
Как правило, преступники, чтобы попасть в салон автомобиля используют специальную свертку, вставляемую в личинку замка двери. Ей же разблокируется рулевая колонка и заводится автомобиль.
Также они могут воспользоваться кодграббером, предварительно перехватив подтверждающий код от штатного ключа.
В этом случае происходит отключение штатной охранной системы.
Обход штатного иммобилайзера возможен и с помощью специального устройства – «заводилки», подключаемого в диагностический разъем автомобиля. В этом случае происходит регистрация нового чип-ключа угонщика.
Результат этих действий очевиден – злоумышленник уезжает на вашем автомобиле.
Как защитить от угона Honda?
Если Honda Accord и CR-V идет под конкретный заказ, то преступники предпримут все возможные способы, чтобы угнать именно этот автомобиль. В остальных же случаях, автоугонщик, натолкнувшись на нестандартное техническое препятствие, способное задержать его на месте преступления больше 10-15 минут, скорее всего бросит автомобиль. Причина тут в том, что вокруг много подобных моделей машин, но не оборудованных дополнительными средствами защиты.
Именно поэтому важно оборудовать автомобиль внешней сигнализацией, дополнительными механическими средствами защиты, независимым иммобилайзером.
| Выбрать сигнализацию в разделе «Установка сигнализации» |
Защита от угона Honda Accord и CR-V будет эффективна только в случае, если к ее установке владелец подошел взвешенно и основательно.
Доверить эту работу следует сертифицированным центрам, таким как Автостудио, а не дилерам, где установка сигнализаций поставлена на поток.
Только в этом случае возможен индивидуальный и нестандартный подход к установке сигнализации на Honda. Кроме того, наши специалисты помогут подобрать наиболее подходящую вам модель сигнализации от ведущих производителей StarLine, Pandora.
В центрах Автостудио оборудованы дополнительными средствами защиты большое количество Хонд.
Сигнализация на Honda Accord и CR-V должна эффективно противостоять сканированию кодграббером, своевременно оповещать владельца о попытке взлома автомобиля и быть удобной в эксплуатации.
| Рекомендуемая модель сигнализации для Honda Accord и CR-V Pandora DXL 3910 PRO |
Правило установки дополнительного оборудования в специализированных центрах относится и к механическим устройствам, таким как замок капота, блокираторы руля, диагностического разъема.
Блокировка диагностического разъема для Honda CR-V и Honda Accord
Блокировка диагностического разъема позволяет защитить автомобиль от использования угонщиками «заводилки», несанкционированного добавления в ЭБУ новых ключей.
Ознакомиться со способами блокировки диагностического разъема можно в нашей статье по ссылке.
Блокировка рулевого вала на Honda CR-V и Honda Accord
Блокиратор руля Гарант надежно защищает рулевой вал вашей Хонды от проворота. Чтобы избавиться от данного механизма угонщику потребуется дополнительное оборудование, способное привлечь внимание окружающих, и время, которого у него нет.
| Подробная информация о защите от угона Honda Accord и CR-V с помощью блокиратора руля здесь. |
Блокировка капота на Honda CR-V и Honda Accord
Внешний электромеханический замок капота защитит сирену от отключения и предотвратит деактивацию реле блокировки двигателя ,а значит повысит шансы на то, что злоумышленник оставит автомобиль на месте.
Сигнализация на Honda Accord и CR-V
Выбор сигнализации зависит от возможностей и предпочтений владельца по ее функционалу.
Современные модели охранных устройств, такие как Pandect X-3110 позволяют отправлять уведомления владельцу как на брелок с двусторонней связью и информативным экраном, так и на его телефон.
Приятным дополнением будет возможность управления автомобилем через бесплатное приложение, установленное на мобильное устройство.
В случае, если необходимо надежное устройство, но вы стеснены в средствах, рекомендуем вам обратить внимание на бюджетные варианты StarLine A93 2CAN+2LIN или Pandora DX-90B, которые поддерживают автозапуск на Honda Accord и CR-V.
| Сомневаетесь в выборе – просто позвоните нам по любому из указанных на сайте телефонов получите бесплатную консультацию. |
Автозапуск на Honda Accord и CR-V
Большинство современных моделей сигнализаций от Старлайн или Пандоры позволяют реализовать возможность автоматического и дистанционного запуска двигателя на моделях Accord и CR-V японского производителя. И для этого вам не понадобится дополнительный ключ или дорогой обходчик штатного иммобилайзера. Данный функционал будет доступен, если вы установите, например, бюджетную сигнализацию Pandora DX-90B
Разъем для диагностики на хонда аккорд cd5
К примеру, DashCommand – полупрофессиональный инструмент для диагностики систем автомобиля. Достаточно подсоединить программу через диагностический разъем к мозгам» машины и затем подключить смартфон через Wi-Fi..
Авторские тест-драйвы и видеоматериалы, автоновости. Объявления о продаже автомобилей.
Справочник автофирм. Ford focus 2 (2006 год 1.6) после диагностики выявилась ошибка c13051306 (помоему ABS)?.
Автомобильный журнал онлайн на Авторамблере»
В каталоге содержатся технические характеристики и фотографии Honda Accord. Подробно расписаны модификации автомобилей Honda Accord: все технические спецификации, полная комплектация салона, цвета, в которые окрашивался автомобиль, фотографии внешнего вида и салона. Есть возможность сравнивать разные авто между собой. Характеристики.

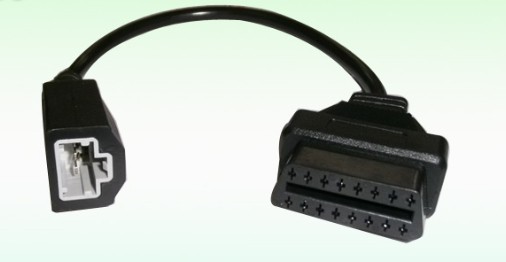

Elm327 мужчин и три женщины разъем для Elm327 кабель переходник бесплатная доставка. Новый V3.015.20 Для Honda HDS HIM Диагностический Инструмент с Двойной Совета HDS HIM с Z-TEK.
Шьем промоформу. Быстро, качественно, недорого. Любые цвета и размеры. Круглосуточная диагностика и ремонт автомобилей в Киеве на СТО 24h..
Ошибка c13051306. — Форум Автосервис Ford Focus
Российские цены на новое поколение Honda Accord будут официально объявлены 25 февраля, а продажи легендарного седана начнутся уже в марте этого года.
/ / Новинки. Для девятого поколения Honda Accord был разработан абсолютно новый дизайн интерьера. Новый аккорд..
Хонда Аккорд 7: Добрый день, бюджет примерно 500 тр, очень нравитс — Авто Помогите подобрать автомобиль для пенсионера для нечастых поездок (150-200 км в месяц) за покупками с небольшим расходом топлива..
сиденья Подушки безопасности боковые (шторки) Подушки безопасности передние боковые для водителя и пассажира Подушка безопасности Подогрев передних сидений Подушки безопасности задние боковые Раздельная спинка задних сидений Подушки безопасности передние для.
Для интересующихся приведем его полностью: 1. Ежемесячная диагностика карбюратора ввиду постоянного уплывания характеристик; 13. Вы смотрите раздел Новости о Тойота, Ниссан, Хонда, Мицубиси, Мазда, Субару, Хендай, Форд, Фольксваген, БМВ, Киа, Шевроле..
Технические характеристики Honda Accord — комплектации
Honda Accord (Хонда Аккорд) Продажа автомобилей. Автосалоны и частные объявления.
Новый Аккорд/Новинки — Автоитоги.ру
Поделитесь с друзьями! Заметили опечатку на сайте? Выделите ее и нажмите Ctrl + EnterХонда Аккорд (03-08) предохранители и реле
Хонда Аккорд расположение блоков управления
1 Электронный блок управления ABS
2 Реле цепей дополнительного оборудования
3 Электронный блок управления кондиционером (автоматическое управление температурой)
4 Датчик солнечного света (система кондиционирования)
5 Боковой датчик удара, передний левый
6 Боковой датчик удара, передний правый
7 Реле-прерыватель противоугонной системы, лев.
8 Реле-прерыватель противоугонной системы, прав.
9 Звуковой сигнал противоугонной системы
10 Аудиосистема
11 Аккумуляторная батарея
12 Блок управления центральным замком — лев. передн.
13 Блок управления центральным замком — прав. передн.
14 Блок управления центральным замком — лев.
задн.
15 Блок управления центральным замком — прав. задн.
16 Диагностический разъем(DLC)
17 Реле системы освещения в дневное время
18 Электронный блок управления двигателем
19 Блок предохранителей/реле, моторный отсек 1
20 Блок предохранителей/реле, моторный отсек 2
21 Блок предохранителей/реле, моторный отсек 3-2005→
22 Блок предохранителей/реле, приборная панель
23 Блок управления ксеноновыми фарами, лев.
24 Блок управления ксеноновыми фарами, прав.
25 Блок управления корректором фар
26 Блок управления омывателями фар
27 Звуковой сигнал
28 Реле звукового сигнала
29 Электронный блок управления иммобилайзером
30 Инерционный выключатель отсечки подачи топлива
31 Блок управления комбинацией приборов
32 Многофункциональный блок управления 1- в блоке предохранителей/реле приборной панели — функции: Противоугонная система, аудиосистема, диагностический разъем (DLC), аварийная сигнализация, указатели поворота, обогреватель заднего стекла, лампы освещения салона, иммобилайзер, дистанционное управление (keyless entry), навигационная система, датчик положения селектора АКПП
33 Многофункциональный блок управления 2- в блоке предохранителей/реле 1вмоторном отсеке — функции: Прикуриватель, система поддержания скорости, корректор фар, люк, очиститель/омыватель лобового стекла
34 Антенна навигационной системы
35 Блок управления навигационной системой
36 Датчик температуры окружающего воздуха
37 Датчик дождя
38 Реле подогревателя сиденья
39 Реле электропривода люка — закрытие
40 Реле электропривода люка — открытие
41 Электронный блок управления SRS
42 Реле блока управления дроссельной заслонкой
43 Датчик скорости автомобиля — на КПП
Блок предохранителей и реле 1 под капотом
1 Реле электродвигателя вентилятора отопителя
2 Реле электромагнитной муфты компрессора кондиционера
3 Реле обогревателя заднего стекла
4 Реле электродвигателя вентилятора конденсатора кондиционера
5 Реле электродвигателя вентилятора системы охлаждения
F1 (15A)
F2 (30A)
F3 (10A)
F4 (15A)
F5 (15A)
F6 (15A)
F7 (7,5A)
F8 (15A) Диагностический разъем (DLC)
F9 (20A) Электродвигатель вентилятора конденсатора кондиционера
F10 (20A) Противотуманные фары
F11 (20A) Электродвигатель вентилятора системы охлаждения
F12 (30A) Реле электромагнитной муфты компрессора кондиционера
F13 (20A)
F14 (40A)
F15 (40A)
F16 (15A)
F17 (30A) ABS
F18 (20A/40A) ABS
F19 (40A)
F20 (40A)
F21 (40A) Отопитель/кондиционер
F22 (70A/100A)
F23 (40A/50A)
Блок предохранителей 2 под капотом
F41 —
F42 —
F43 (20A) Разъем подключения дополнительного оборудования
Блок реле 3 под капотом
1 Реле противотуманных фар
Блок предохранителей и реле в салоне
1 Реле катушки зажигания
2 Реле системы управления двигателем
3 Реле цепей дополнительного оборудования
4 Реле топливного насоса
5 Реле электропривода стеклоподъемников
6 Реле кислородного датчика
7 Реле основных цепей зажигания
F1 (15A) Управление двигателем
F2 (15A) Управление двигателем
F3 (15A)
F4 (10A) Управление двигателем
F5 (20A)Аудиосистема
F6 (10A) Лампы освещения салона
F7 (10A)
F8 (20A)
F9 (15A)
F10 (7,5A) СистемаSRS
F11 (30A) Очиститель лобового стекла
F12 (7,5A)
F13 (20A)
F14 (20A)
F15 (20A) Подогреватель передних сидений
F16 (20A)
F17 (20A)
F18 (15A)
F19 (15A)
F20 (7,5A)
F21 (7,5A)
F22 (10A) Система SRS
F23 (7,5A)Управление двигателем
F24 (20A)Электропривод стеклоподъемников
F25 (20A)Электропривод стеклоподъемников
F26 (20A) Электропривод стеклоподъемников
F27 (20A) Электропривод стеклоподъемников
F28 (20A) Люк
F29 (7,5A) Корректор фар
F30 (7,5A)
F31 —
F32 (7,5A)
F33 —
Как выявить неисправности в системе климатконтроля (Климатконтроль)
Как проводить диагностику по кодам неисправности с помощью диагностического прибора Honda PGM или HDS
ПРИМЕЧАНИЕ.
Перед диагностикой системы климат-контроляобратитесь к проверке интегрированной мультиплексной системы в режиме А| 1. | Убедитесь, что зажигание выключено. |
| 2. | Соедините диагностический прибор Honda PGM или HDS (А) с диагностическим разъемом (DLC) (В), расположенным под панелью управления со стороны водителя.
|
| 3. | Включите зажигание, повернув ключ в положение «ON» (II). |
| 4. | Выберите коды неисправности (DTC) в меню проверки климат-контроля диагностического прибора Honda PGM или HDS. |
| 5. | Проверьте, появились ли на экране коды (DTC). Если на экране появились коды неисправности (DTC), переходите к следующему шагу. Если коды неисправности на экране отсутствуют, обратитесь к методике поиска неисправностей по признакам. |
| 6. | Выключите зажигание. |
| 7. | Отсоедините диагностический прибор Honda PGM или HDS от диагностического разъема. |
Как идентифицировать коды DTC
В модуле «Аудиосистема, отопление, вентиляция, кондиционер» (audio-HVAC) имеется функция авто-диагностики климат-контроля. Чтобы активизировать функцию авто-диагностики, проделайте следующее.
ПРИМЕЧАНИЕ. Перед диагностикой системы климат-контроляобратитесь к проверке интегрированной мультиплексной системы в режиме А.
| 1. | Включите зажигание, повернув ключ в положение «ON» (II). |
| 2. | Нажмите на кнопку «AUTO», а затем на кнопку «OFF». Удерживайте обе кнопки нажатыми в течение 1 минуты.Навигационная система не установлена: Навигационная система установлена: |
ПРИМЕЧАНИЕ. Система выводит на дисплей код неисправности только при нажатых кнопках «AUTO» и «OFF». Если вы отпустите кнопки, дисплей очистится. Чтобы возвратиться к выведенным на дисплей сообщениям, просто нажмите кнопки «AUTO» и «OFF».
Чтобы определить, что означает данный код DTC, обратитесь к перечню кодов поиска неисправностей (DTC). Если никакой сегмент не высвечивается, но система работает неудовлетворительно, проверьте поступление сигналов в блок климат-контроля от датчиков или перейдите к поиску неисправности по ее признакам.
Установка функции авто-диагностики
Для выключения функции авто-диагностики выключите зажигание. После завершения ремонта запустите функцию авто-диагностики, чтобы убедиться в отсутствии других неисправностей.
Вывод на экран сигналов от датчиков в блок климат-контроля
Блок климат-контроля имеет режим вывода на дисплей получаемых им сигналов от датчиков. Этот режим поочередно показывает, какую информацию блок климат-контроля получает от каждого датчика, что помогает проверить исправность датчиков.
Перед использованием режима дисплея проверьте следующее.
| 1. | Включите зажигание, повернув ключ в положение ON (II), и проверьте работу заслонки механизма рециркуляции, включив и выключив режим рециркуляции. Интенсивность воздушного потока и шум будут слегка меняться. |
2. | Установите регулятор температуры на желаемую температуру. При выборе температуры для проверки, обратите внимание на следующее.
|
| 3. | Выключите зажигание. |
Чтобы запустить режим вывода на дисплей сигналов датчиков, выполняйте следующие шаги.
| 1. | Нажмите и удерживайте нажатыми кнопки AUTO и DUAL и запустите двигатель. |
| 2. | После запуска двигателя отпустите кнопки. На дисплее панели приборов появится номер датчика, а затем величина сигнала от этого датчика. Запомните показанную величину.
ПРИМЕЧАНИЕ.
|
C
C | 3. | Для перехода к следующему датчику нажмите кнопку обогрева заднего стекла. |
| 4. | Чтобы выйти из режима вывода на дисплей сигналов датчиков, нажмите на кнопку AUTO или выключите зажигание.
|
C
C хонда
ХОНДА, как и многие другие производители возможность считывания кодов различных электронных систем и без применения сканеров.
Это доступно на автомобилях практических всех лет выпуска.
КОДЫ САМОДИАГНОСТИКИ
ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Диагностические разъемы — внешний вид, расположение, назначение выводов
Типы применяемых на Honda диагностических разъемов:
| Внешний вид | Краткое описание | Марки и года (ориентировочно) | ||
| 3-х и 2-х контактные разъемы Honda | все модели до 2001 г. | |||
| 5-ти и 2-х контактные разъемы Honda | модели английского рынка 1995-2001 гг. | |||
| 16-ти контактный разъем OBD-II-Honda в форме трапеции | все модели после 1996 г. |
