Как отключить иммобилайзер в автомобиле в обход самостоятельно

Содержание

• Противоугонный прибор и что с ним может произойти
• Устройство иммобилайзера и работа с ним
• Отключение иммобилайзера
• Обход иммобилайзера
• Пути обхода иммобилайзера

Противоугонный прибор и что с ним может произойти

Автомобили всегда пользовались спросом у автоугонщиков, потому автопроизводители всерьёз задумались над тем, как обезопасить покупателей от неприятностей. Было придумано и разработано особое противоугонное устройство — иммобилайзер, которое электронным действием лишает автомобиль возможности двигаться.

Автомобильный иммобилайзер в виде брелока

Однако иногда в системе происходит сбой, отчего устройство блокируется. В таких случаях, как ни крути, система требует обязательной разблокировки, иначе ваше авто так и не сдвинется с места. Постараемся выяснить, как отключить иммобилайзер, чтобы можно было свободно отправиться в путь.

Устройство иммобилайзера и работа с ним

Так как средство предназначено для защиты автомашины от угона, доступ к его активации и деактивации имеется исключительно у автовладельца. Иммобилайзер бывает контактный, для него нужен ключ с ручным набором кода, и бесконтактный, спрятанный под обшивкой салона, для включения и выключения которого необходим специальный ключ в виде брелока или карточки. У большей части современных машин имеются встроенные иммобилайзеры от завода-производителя.

Изначально все встроенные на заводе иммобилайзеры не запрограммированы, то есть функция защиты у них отключена. Чаще всего настройку программы проводят работники автосалона при продаже машины либо владелец активирует её самостоятельно. В комплекте имеются три ключа, два из которых — рабочие, а один, красного цвета, предназначен для обучения системы.

На видео рассказывается, что такое автомобильный иммобилайзер:

Преимущество такого продукта перед противоугонной сигнализацией заключается в том, что он скрыт от посторонних глаз и не даёт о себе знать до того момента, пока злоумышленник, проникший внутрь салона, не попробует завести машину.

В последнее время обретают всё большую популярность иммобилайзеры, которые позволяют угонщику завести авто и даже проехать на нём определённое расстояние. Прибор приводится в действие спустя установленное время, когда грабитель преодолеет часть своего пути. В итоге автомобиль замирает посреди дороги, а вору-неудачнику не остаётся ничего другого, кроме как оставить его и быстрее «делать ноги». Сигнализация в первую очередь рассчитана на отпугивание потенциального грабителя.

Принцип действия иммобилайзера заключается в блокировании главных систем автомашины. Здесь имеет место перекрытие подачи топлива, отключение питания движка, создание помех в функционировании коробки передач и другое.

Выход этого устройства из строя может произойти в результате многих причин, но надо помнить, что в любом случае это приведёт к блокировке запуска двигателя. Устранить эту проблему можно путём отключения иммобилайзера.

Отключение иммобилайзера

На видео рассказано, как отключить штатный иммобилайзер на автомобиле ВАЗ своими руками:

Отключить такое устройство можно самостоятельно, но на это потребуется время и терпение. Гораздо проще обратиться к специалистам, которые грамотно и качественно выполнят всю процедуру.

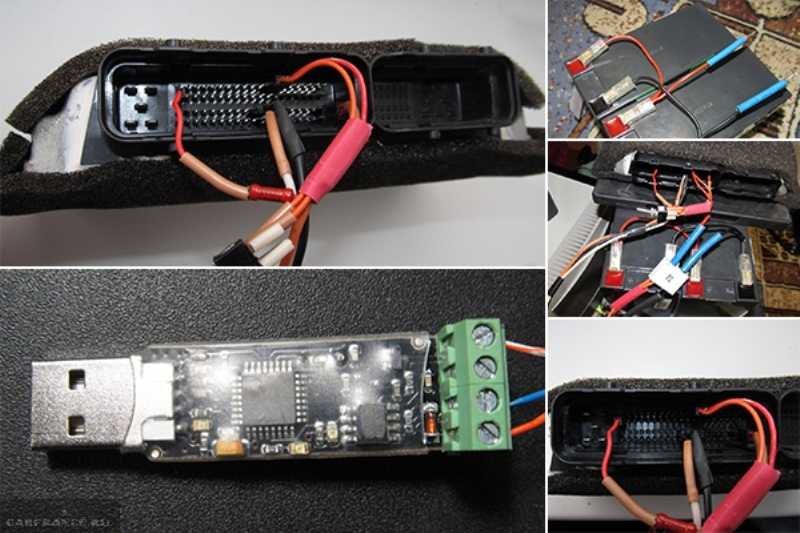

Если вы всё-таки приняли решение самостоятельно разрешить создавшуюся проблему, то вам понадобятся ноутбук или ПК, ПАК-загрузчик, изолента, отвёртка и гаечный ключ на 10. Процедура отключения практически идентичная для всех автомобилей, есть лишь небольшие различия. В машинах, где иммобилайзер располагается над электронным блоком управления, отключить его не составит труда. Необходимо извлечь контроллер, отсоединив четыре болта и гайку, и разобрать его. Затем вам предстоит отключить прибор и стереть с него всю информацию при помощи компьютера, подсоединив к контроллеру ПАК-загрузчик. После проделанного в обязательном порядке необходимо восстановить диагностическую линию. Для этого следует установить перемычки для связи с диагностической колодкой и ЭБУ.

Бывают случаи, когда приходится перезаписать Flash. Для сохранения других функций иммобилайзера надо обрезать входящие провода, после чего снова их соединить между собой. После восстановления диагностической линии разъём устанавливается на прежнее место.

Обход иммобилайзера

Иногда из-за наличия такого прибора в автомобиле происходит сбой в системе зажигания, что зачастую заканчивается блокированием мотора и отсутствием возможности его запустить. А если в машине установлена функция автоматического запуска движка, то воспользоваться ею при наличии иммобилайзера вам не удастся. Тогда как обойти иммобилайзер, чтобы сохранить при этом вероятность воспользоваться всеми преимуществами сигнализации?

На видео показано, как можно обойти иммобилайзер на автомобиле Opel Vectra

Пути обхода иммобилайзера

Для выхода из сложившейся ситуации существуют несколько способов. Чтобы выбрать подходящий, необходимо рассмотреть все возможные варианты. Только следует помнить, что любой обход понижает уровень защиты вашего авто. Поэтому, прежде чем приступить к делу, подумайте, что же для вас имеет большее значение — удобство или безопасность машины?

1. Использование дополнительного ключа — наиболее простой и дешёвый способ, которым можно воспользоваться даже без приобретения дополнительного оборудования. Вам всего лишь потребуется закрепить второй ключ в радиусе функционирования иммобилайзера. Причём сделать это нужно так, чтобы система всегда находилась в состоянии разблокирования. Этот способ обхода больше подходит современным автомобилям. Лучше всего закрепить дополнительный ключ под обшивкой панели — там он незаметен. Минус варианта — это снижение безопасности машины.

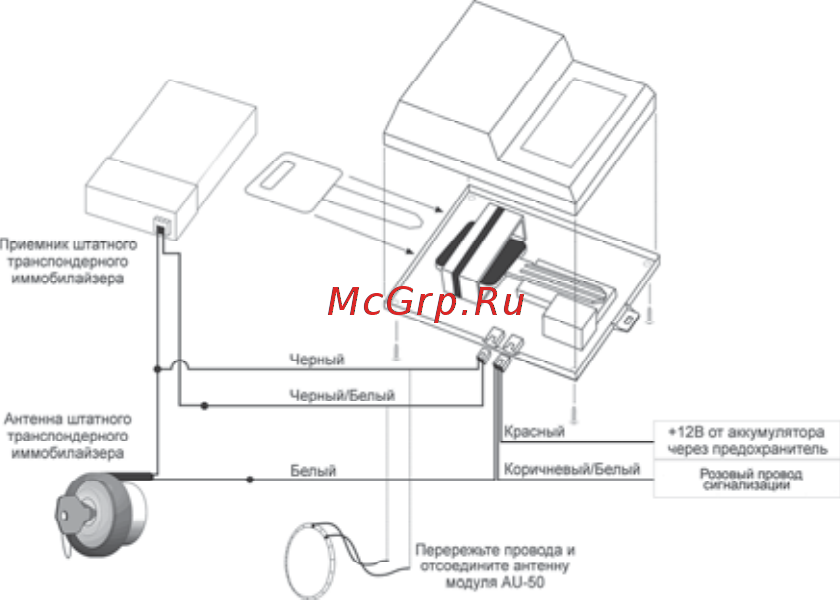

2. Блок обхода, встроенный в систему. Подразумевает покупку противоугонки с уже встроенным блоком обхода. Подключение осуществляется за счёт получения сигнала с брелока управления, позволяя таким образом системе автозапуска произвести завод автомобиля.
   Такой метод сохраняет на достаточно высоком уровне безопасность вашей машины.
3. Исключение иммобилайзера из схемы зажигания. Здесь не требуется всё время оставлять ключ в машине, однако безопасность «железного коня» всё же снижается. Важно иметь опыт монтажа электрооборудования, дабы не повредить автомобиль некорректной работой.
4. Приобретение дополнительного блока обхода. Такой способ весьма эффективен, так как у дополнительного блока имеется собственный пульт ДУ, позволяющий сначала отключить иммобилайзер, а уже после завести авто. С этого блока на систему постоянно подаётся сигнал, будто ключ всё время находится в салоне машины.

На видео показано, как сделать обходчик иммобилайзера своими руками:

К сожалению, у обхода имеются некоторые недостатки. Во-первых, автомобиль может начать движение произвольно при автозапуске, если его оставили на включённой передаче.

Чаще это происходит со старыми моделями с МКПП. Чтобы избежать подобного, лучше купить сигнализацию с датчиком нейтралки. Во-вторых, не забывайте, что противоугонная сигнализация с дистанционным запуском понижает защищённость машины. Так что если несчастье всё-таки произошло, а иммобилайзер при этом был отключён, у вас могут возникнуть проблемы со страховой компанией.

Главное при отключении и обходе иммобилайзера — это правильный расчёт собственных сил и возможностей. Ведь блок управления двигателем — система довольно сложная, потому заниматься ей без определённых знаний и навыков может быть опасным: неквалифицированное вмешательство приведёт к поломке автомобиля. Помимо этого, вы подвергаете машину угону, потому перед отключением или обходом иммобилайзера тщательно продумайте необходимость выполнения этой процедуры.

Почему нужно устанавливать иммобилайзер если установлен штатный

0

Центр Автомобильной Безопасности

24.04.201611:2924.04 2016

Сегодня многие автомобили получают средство защиты от угона уже при выходе с конвейера. Видимо, с прицелом на то, что выживать им придется в сложной криминальной обстановке. Казалось бы, отличный ход многих производителей, которого так ждали, но все ли так хорошо на практике со штатными иммобилайзерами?
В идеале фильмы мы смотрим по телевизору для эффекта погружения и отдыха на диване перед ним. Для чтения есть ридер с электронными чернилами, чтобы не портить глаза или планшет. Для связи телефон. Для музыки — плеер с большим объемом памяти, чтобы не тратить драгоценную зарядку телефона и место. Для каждого устройства есть своя конкретная задача. Штатный иммобилайзер по своему функционалу напоминает телефон с диагональю 1,4 дюйма и 2 мегабайтами памяти. Да, по нему можно совершать звонки и писать сообщения, а те 2 песни, что туда поместятся, придется ужать до невозможности. Читать или смотреть кино по такому устройству себе дороже.

Штатный иммобилайзер вне зависимости от автомобиля все равно остается довольно ограниченным противоугонным механизмом. Он действительно не даст двигателю запуститься и сохранит автомобиль на занимаемой площади, если его атакует местная шпана с целью покататься одну ночь и бросить машину в овраг, но есть ряд проблем, которых штатному иммобилайзеру не избежать.
Поскольку производство автомобилей вещь серийная, то и алгоритм обезвреживания штатных иммобилайзеров для всех машин в линейке будет одинаковым. Если знаешь, как обойти иммобилайзер в одной Мазде — знаешь, как обойти его во всех. Так что серийность играет злую шутку в деле автомобильной безопасности.
Дело обхода штатных иммобилайзеров — вещь скорее механическая, чем электронная. Когда против угонщика выступает дополнительно установленный иммобилайзер, ему понадобится ряд устройств, чтобы просто диагностировать его и еще ряд, чтобы попытаться его отключить. Не все угонщики ходят на дело с мешком оборудования. Далеко не все.
Для взлома штатного иммобилайзера достаточно забраться под капот, а дальше действовать по схеме. Устройство всегда располагается в одном и том же месте, отключить его — дело техники или грубой силы.
Даже к новому автомобилю в течение года подбираются все схемы и коды открывания, поэтому штатный иммобилайзер не работает против опытных угонщиков. Его уровень защиты можно характеризовать как “базовый”, но настоящим противоугонным средством считать не приходится.
С “неродными” иммобилайзерми подобный фокус не срабатывает. Устройство крепится таким образом, что с ним возможно взаимодействовать только в смотровой яме или, сделав подкоп под автомобиль. Не все угонщики носят на дело крота или лопату.
Штатный иммобилайзер не умеет блокировать двигатель, если вы покинули автомобиль, а угонщик вторгся в это пространство. Если двигатель заведен, злоумышленника уже ничто не остановит от угона.

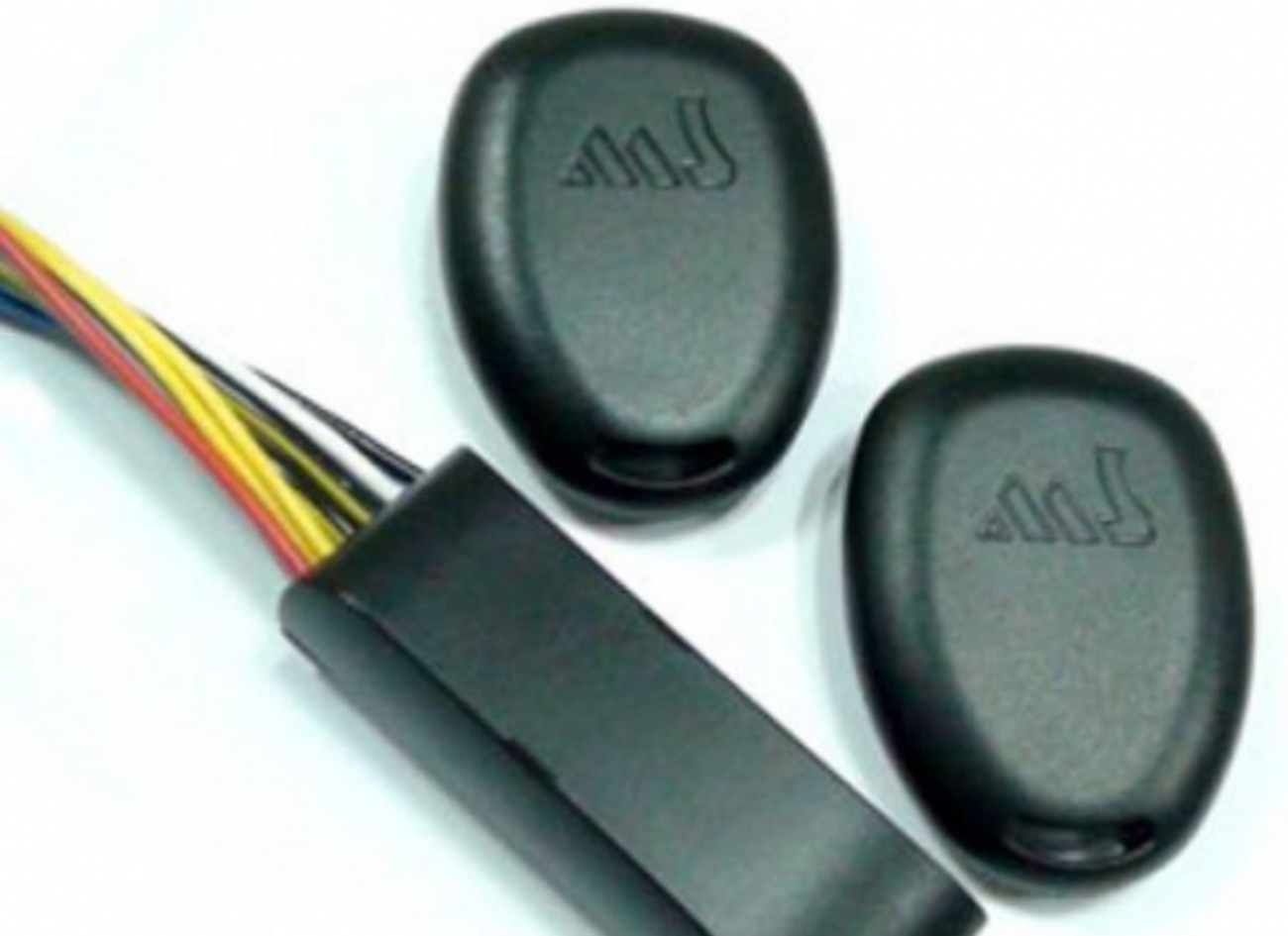

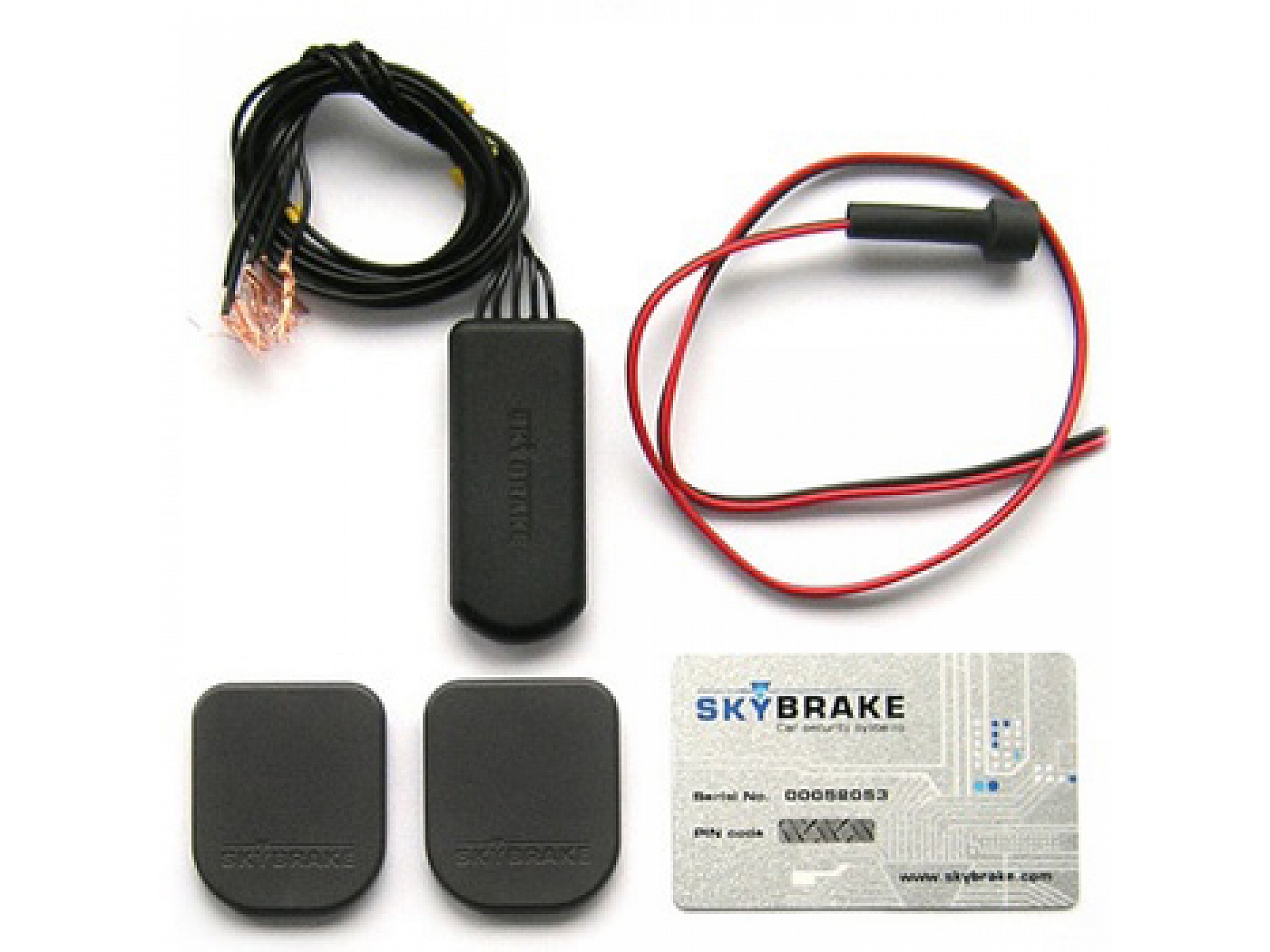

Дополнительный иммобилайзер работает иначе. Если он понимает, что метка удалилась от него на критическое расстояние, через минуту двигатель глушится. Это весьма полезная функция, если владельца пытаются выкинуть из машины на трассе. Во время паузы можно сообщить о похищении автомобиля.
Приобретенные иммобилайзеры нельзя отключить простой заменой электронных блоков. В них действует другая система, поэтому электронный взлом противоугонных устройств этого семейства также довольно трудная задача. Это обусловлено динамичным радиоканалом, который не поддается взлому обычными злодейскими устройствами. Кроме этого во время установки иммобилайзера устройство зачастую снабжают дополнительными реле блокировки, чего не делают при конвейерной сборке.
Со штатными иммобилайзерами связано еще одно серьезное затруднение, если вы используете функцию автозапуска.
Наш вердикт: штатный иммобилайзер хорош и, безусловно, полезен, если рассчитывать, что вашим автомобилем могут заняться только любители острых ощущений, которым еще утром собирать портфель в школу. Для профессиональных угонщиков штатный иммобилайзер снимается как скорлупка, тогда как установка дополнительного иммобилайзера — одно из самых надежных средств защиты.

Центр Автомобильной Безопасности

24.04.201611:2924.04 2016

Просмотров:1648 Комментариев:0 0

Теги: иммобилайзер, штатная сигнализация

5 Симптомы плохого иммобилизатора двигателя в вашем автомобиле

от Кевина

0 Акции

• Акция
• Твит

(обновляется 13 июля 2022)

. . Это технологическое защитное устройство, которое не позволит вашему автомобилю двигаться. Другими словами, это противоугонное устройство, которое не позволит ворам подключить ваш автомобиль и угнать его.

Как и следовало ожидать, неисправный иммобилайзер может привести к невозможности управления автомобилем. Вот как работает иммобилайзер и на что следует обратить внимание, если вы подозреваете проблемы с иммобилайзером.

См. также: 5 автомобилей с наименьшей вероятностью кражи каталитического нейтрализатора

Содержание

Принцип работы автомобильного иммобилайзера брелок. Существует цифровой токен, который отправляется от ключа к иммобилайзеру всякий раз, когда вы пытаетесь завести автомобиль.

Если отправлен неверный жетон или жетон вообще не используется, то ваш стартер, зажигание и топливная система останутся отключенными иммобилайзером.

Это отличная новость для ответственных автовладельцев, которые хотят предотвратить кражу своих автомобилей. Однако, если вы потеряете брелок для ключей от машины, вам, возможно, придется пойти в автосалон и заплатить сотни долларов за новый.

Нужен сменный брелок для ключей от машины?

Перед тем, как платить целое состояние за «кражу», стоит проверить CarAndTruckRemotes.com для замены брелока. Вы можете буквально сэкономить 100 долларов на точно такой же вещи.

Общие симптомы неисправности автомобильного иммобилайзера

Для обеспечения безопасности автомобиля система иммобилайзера и чип-транспондер в ключе ОБЕ должны функционировать должным образом. Если один из них изнашивается или повреждается, это может вызвать целый ряд проблем и симптомов.

Ниже приведены пять наиболее распространенных симптомов неисправности иммобилайзера автомобиля.

См. также: Симптомы неисправности замка зажигания

1) Двери не отпираются

Ваш брелок не связывается с системой иммобилайзера. Возможно, необходимо заменить батарейку в вашем ключе или возникли проблемы с самой системой иммобилайзера.

Как бы то ни было, ваш брелок не сможет нормально передавать без функционального ключа и иммобилайзера. Тем временем вам нужно либо вызвать слесаря, либо отбуксировать машину в автосалон, чтобы вы могли снова открыть дверь.

2) Двери не запираются

Если вы не можете открыть дверь с помощью брелока, то, вероятно, вы не сможете и запереть дверь с помощью ключа. Это означает, что вам нужно либо оставить двери незапертыми, либо оставить окна открытыми, если двери автоматически блокируются через определенный период времени.

Пока вы не устраните проблему, ваш автомобиль будет уязвим для воров, вандалов и плохой погоды, если вы оставите окна открытыми.

3) Сигнализация не работает

Система сигнализации в вашем автомобиле связана с той же функцией безопасности, что и ваш иммобилайзер. Если у вас плохой иммобилайзер, то, скорее всего, у вас тоже будет плохая сигнализация.

В зависимости от типа установленной вами системы сигнализации это означает, что любой, кто разобьет окна или приблизится к вашему автомобилю, больше не будет вызывать срабатывание сигнализации.

4) Двигатель не запускается

Обычно иммобилайзер блокирует запуск двигателя, если ему не выдан надлежащий жетон безопасности. Иногда вы можете запирать и отпирать свой автомобиль, но двигатель все равно не запускается.

Если нет другого логического объяснения или механической проблемы, объясняющей, почему у вас проблемы с двигателем, то это может быть связано с проводкой иммобилайзера внутри вашего автомобиля.

5) Плохая проводка

Если у вас возникли проблемы с иммобилайзером, но ваш ключ работает нормально, вам необходимо физически проверить проводку иммобилайзера внутри автомобиля.

Если проводка имеет повреждения, износ и/или коррозию, то это явный признак того, что ваша система иммобилайзера не работает.

В результате вам потребуется заменить всю проводку. Это можно сделать только в автосалоне, где вы приобрели автомобиль.

• Автор
• Последние сообщения

Последние сообщения Кевина (посмотреть все)

Задайте вопрос, получите ответ как можно скорее!

Как решать проблемы, вызванные иммобилайзером и противоугонной системой

Современные автомобили и их системы, обеспечивающие их работу, становятся все более и более сложными; иммобилайзер и противоугонная система являются еще одним примером этого. Достижения в области шифрования ключей, появление таких систем, как интеллектуальный вход и технологии интеллектуальных ключей, изменили наши подходы к диагностике, ремонту и программированию этих автомобилей. Кроме того, запатентованный характер технологий OEM и ограничение доступа к информации о ремонте, инструментах и ​​PIN-кодам безопасности усложняют обслуживание этих автомобилей. В этой статье мы собираемся исследовать историю этих систем, а также их работу и диагностику при возникновении проблемы. Кроме того, мы исследуем некоторые из радикальных изменений в том, как мы получаем информацию о безопасности, и что нам потребуется делать для этого.

Немного предыстории
Сначала немного истории: Сент-Джордж Эванс и Эдвард Биркенбюэль изобрели первую противоугонную/иммобилайзерную систему в 1919 году. Ток питания выключателя зажигания протекал, подавая питание на магнето / катушку, если это правильно, или не позволяя автомобилю запускаться и подавая звуковой сигнал, если это неправильно. Настройка может быть изменена водителем.

Европейские автомобили должны были иметь технологию иммобилайзера в качестве стандартного оборудования к концу 1998. Австралия и Канада последовали их примеру в 2001 и 2007 годах, соответственно. Вообще говоря, системы иммобилайзера включают в себя технологию безопасности либо в замке зажигания/замке, либо в ключе, либо в виде несложного резистора, либо высокотехнологичного зашифрованного чипа RFID.

Первым автомобилем американского производства, в котором использовалась эта технология, был Corvette 1985 года, в котором использовалась противоугонная система GM (VATS). VATS, возможно, была одной из противоугонных систем, с которой впервые столкнулись многие технические специалисты. VATS, возможно, появился в Vette 85-го года, но он использовался во многих других платформах GM вплоть до начала 2000-х годов. Система также называется ключом доступа.

Пароль и пароль

Вся технология была включена в «ключ», следовательно, ключ Pass . Ключ имел резистор в виде гранул, встроенный в хвостовик ключа. Имеется 15 различных заготовок ключей с сопротивлением от 402 до 11,2кОм. Выключатель зажигания имел контакты, которые «считывали» сопротивление посредством создания резистивного падения опорного напряжения 5 вольт на резисторе ключа. Уникальное падение напряжения было получено модулем VATS при первом цикле срабатывания ключа при выходе с завода, и он находился «от колыбели до могилы» или никогда не менялся. Система использует два режима тампера, короткий и длинный тампер, которые отключают запуск двигателя или запуск двигателя, а также режим «сбой включения», чтобы автомобиль продолжал заводиться, если сбой произошел после того, как транспортное средство «прошло кражу». Примером Fail Enable может быть транспортное средство, которое заводится и работает, а провода от замка зажигания к основанию наклоняемой рулевой колонки обрываются. Индикатор неисправности системы безопасности автомобиля (MIL) будет гореть постоянно, но автомобиль будет продолжать заводиться до тех пор, пока аккумуляторная батарея не будет отключена или не разрядится. Проводка, контакты в тумблере зажигания и шарик в ключе подвержены износу и являются обычными отказами этих систем. Инструменты, необходимые для эффективной диагностики этих систем, уже есть в наборе инструментов каждого технического специалиста — обычно это DVOM и схема подключения.

Рисунок 1

Технический прогресс и вопросы безопасности побудили разработать противоугонную систему GM второго поколения, включающую в себя устройство безопасности в цилиндре замка зажигания/выключателе зажигания. Эта система известна как Pass lock . Простой способ отличить пароль от пароля — вспомнить, где используется технология безопасности. Ключ доступа находится в ключе, тогда как пароль находится в цилиндре замка зажигания.

В кодовом замке используется обычный небезопасный механический ключ. В корпус замка зажигания/личинки замка встроен специальный датчик Passlock. Датчик Passlock представляет собой специальный переключатель на эффекте Холла, закрепленный на корпусе. Тумблер ключа зажигания имеет фиксированный магнит. Когда ключ поворачивается, магнит проходит через эффект Холла безопасности. Датчик Passlock представляет собой трехпроводную схему, состоящую из коммутируемого питания B+, заземления и 5-вольтового эталонного/сигнального провода. Когда магнит проходит через активный эффект Холла, 5-вольтовое опорное напряжение понижается через уникальный резистор, и генерируется напряжение, известное как «R-код». Код R изучается с помощью процесса, известного как средство предотвращения угона автомобиля или обучение VTD, при котором полученный код R сохраняется в ответственном модуле; обычно BCM, IPC или TDM. Многие технические специалисты, вероятно, знакомы с 10-минутным VTD, который выполнялся путем поворота ключа в исходное положение, его возврата назад и ожидания 10 минут, пока не погаснет MIL безопасности. Система Passlock использовалась в конце 90, и на протяжении многих 2000-х у датчика Passlock было много проблем, и его обычно заменяли. Данные сканирования обычно довольно точны для этих транспортных средств. Код R отображается как напряжение блокировки, должно быть одинаковым каждый раз, когда генерируется код R, и должно оставаться на достаточно фиксированном значении в пределах 0,10 вольт.

GM, наконец, пошла по пути многих других OEM-производителей, приняв технологию зашифрованных ключей, назвав ее Passkey 3 и Passkey 3+. Механизм безопасности снова находится в ключе в виде чипа радиочастотной идентификации или чипа RFID, встроенного в головку ключа. Многие производители используют эту технологию в той или иной форме. Форд использует эту систему стилей уже много лет, и существует много опубликованной информации о том, как она работает. Есть много общих черт с большинством систем стиля зашифрованного ключа этого типа. Давайте рассмотрим систему PATS Форда и ее работу.

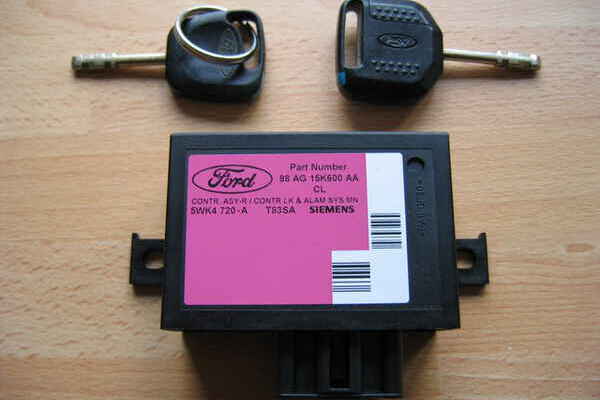

Ford PATS

Пассивная противоугонная система Ford (PATS), также известная как SecuriLock в ранних публикациях Ford, была представлена ​​в 1996 году. В ней используется защитный ключ, в головку которого встроен чип RFID. Каждый ключ RFID генерирует свой собственный уникальный идентификатор, и существует более 72 миллиардов различных идентификаторов, что, безусловно, является улучшением по сравнению с 15 различными резистивными ключами, которые я использовал в GM Passkey!

Компоненты системы PATS состоят из ключа с чипом RFID, приемопередатчика, модуля, отвечающего за принятие решения о краже, PCM и сети передачи данных. Приемопередатчик PATS транслирует сигнал частотой 134 кГц через катушку возбуждения приемопередатчика, которая «щекочет» встроенный в ключ RFID-чип, и транслирует свой уникальный идентификатор, который улавливается считывающей катушкой антенны приемопередатчика. Идентификаторы ключа хранятся или изучаются ответственным модулем PATS, которым может быть PCM, ICM, HEC, VIC, SCIL или автономный модуль PATS. Всегда сверяйтесь со схемой подключения, чтобы точно знать характер системы, с которой вы работаете. В дополнение к хранимым ключам также происходит заученное «рукопожатие» между модулем, содержащим функции PATS, и PCM.

 Есть две выделенные линии связи — линия TX и линия RX (рис. 1), которые в основном работают по протоколу типа «запрос и ответ», а также шина передачи данных транспортного средства, для которой ключ» ответ отправляется на PCM. Приемопередатчик PATS смещает линию TX на 12 вольт, а модуль, в котором находится электроника PATS, устанавливает его на низкий уровень для разговора. Модуль, отвечающий за PATS, подает на линию RX напряжение 12 вольт, а трансивер устанавливает низкий уровень для связи. Я имею в виду протокол «вызов и ответ». Несколько производителей используют аналогичную систему стилей. В то время как использование сканирующего инструмента для извлечения кодов и просмотра потока данных всегда является первым шагом в процессе диагностики и помогает получить некоторое направление, я обнаружил, что просмотр линий TX и RX (рис. 2) и использование некоторых недорогих инструментов также может потребоваться проверка антенны трансивера.

Рисунок 2

Рисунок 3

Например, предположим, что PCM содержит функции PATS. Когда он переключается с выключения на включение, и TX, и RX находятся на уровне 12 вольт, PCM на мгновение притягивает сигнал TX к земле, а затем трансивер следует этому примеру, на мгновение подтягивая сигнал RX к земле (рис. 3). В качестве следующей части уравнения запрос/ответ PCM быстро переключает сигнал TX на землю, а затем отпускает. Если ключ ответил, трансивер следует этому примеру и быстро переключает сигнал RX на землю, чтобы отпустить (рисунок 4). Если ключ имеет правильный тип и запрограммирован для автомобиля, сигналы TX и RX снова зафиксируются на высоком уровне около 12 вольт, и будет принято решение о краже, чтобы провернуть и завести автомобиль (рис. 5).

Рисунок 4

Рисунок 5

Очевидно, что есть несколько компонентов уравнения, которые должны быть правильными для успешного старта. Если, например, ключ неисправен или в нем нет чипа транспондера, в момент после того, как PCM быстро зациклит TX на землю (вызов), и трансивер , а не , ответит тем же путем быстрого переключения сигнала RX (ответ ) из-за того, что ключ никогда не отвечал после того, как катушка возбудителя отправила сигнал 134 кГц. Часть вызова попытается снова, снова ища ответ, который никогда не приходит. Обычно он имеет отчетливый вид, так как часть вызова повторяется семь раз, прежде чем он сдается (рис. 6).

Другая неисправность может заключаться в том, что механическая нарезка ключа правильная и в ключе есть чип, но ключ не запрограммирован. Это также имеет уникальную сигнатуру при просмотре линий TX и RX, чтобы увидеть действие запроса / ответа. PCM отключает линию TX, трансивер на мгновение отключает линию RX. Теперь PCM освобождает линию TX и быстро переключает трансивер, чтобы быстро отключить RX, переключая его. PCM распознает, что ключ имеет правильный набор микросхем транспондера, но еще не запрограммирован, и завершает работу после одного раза для этого цикла ключа. Эта сигнатура похожа на исправный ключ без погружной части, когда стартер проворачивается после принятия решения о краже. Кроме того, код P1260 будет установлен в PCM, а код B1600 будет установлен в модуле, отвечающем за принятие решения о краже.

Рисунок 6

Когда что-то не так

Итак, давайте посмотрим на несколько сломанных автомобилей. Первый автомобиль — это Windstar 2001 года выпуска, который не заводится, угонщик угоняет на стоянке подержанных автомобилей. При попытке угона была повреждена колонка, а рулевая колонка была заменена на свалку. Магазин запросил программирование ключей, думая, что проблема в этом. Лампа кражи быстро мигает, а коды вытягиваются сканирующим прибором. PCM имеет P1260 и B1600, установленный в модуле, отвечающем за кражу. Заводской сканер был установлен, 10-минутная блокировка безопасности завершена, и доступ к безопасности был предоставлен. Ключи были стерты и безрезультатно пытались запрограммировать. Крышки раскладушки рулевой колонки сняты, а цепи TX и RX осмотрены. Об этом говорит отчетливый паттерн и некоторая логическая диагностика.

Обратите внимание, как шаблон вызов/ответ повторяется семь раз, а затем завершается. Как указывалось ранее, эта последовательность возникает из-за неправильного типа ключа или отсутствия транспондеров в ключе. Изучив вспомогательный документ Ford PATS, доступный на сайте www.motorcraftservice.com, было установлено, что ключи представляют собой ключи с квадратной головкой в ​​​​стиле H72PT с транспондером 4C, которые использовались в Windstar 1998-2000 годов. Этот автомобиль использует куполообразный ключ в стиле H84PT с транспондером 4D63. Мы проконсультировались со свалкой, и подержанная деталь действительно была от Windstar 2000 года, а не 2001 года.0003

Давайте осмотрим еще одну машину. Речь идет о автомобиле Ford Ranger 2001 года выпуска, который не заводится, быстро мигает индикатор Theft MIL. Магазин подозревает проблему с ключом и меняет цилиндр замка и два ключа. Было запрошено программирование, а ключи не запрограммированы. Коды вытягиваются, и в PCM присутствует P1260, указывающий на проблему с PATS, из-за которой транспортное средство не заводится, и сигнал приемопередатчика PATS B1681 не получен. Это явно не ключевой код. TX и RX анализируются, а формы сигналов проверяются. PCM выполняет свою работу, снижая сигнал TX и быстро переключая его; однако часть приемопередатчика, кажется, отвечает (Рисунок 7). Он явно включается, но, похоже, не опускается и не переключается на низкий уровень. Используется приемопередатчик и антенна вещает. Питание и земля присутствуют на модуле. Проверка непрерывности приемопередатчиком PATS и разъемом в основании стойки указывает на наличие чрезмерного сопротивления в цепи RX. Дальнейшее расследование показало, что устройство дистанционного запуска вторичного рынка было установлено и подключено последовательно к цепи RX. Владелец купил подержанный автомобиль и не знал о его наличии. Отключение блока дистанционного запуска и восстановление проводки до исходного состояния позволило программировать ключ без проблем.

Рисунок 7

Правильные инструменты облегчат любую работу. Иммобилайзер и противоугонная диагностика не являются исключением. Я тоже большой поклонник оригинального сканера, но понимаю, что не каждый может себе это позволить или иметь доступ к нему. В течение некоторого времени происходили радикальные изменения, ограничивающие доступ к информации о безопасности, такой как PIN-коды, процедуры ремонта и инструменты. Существуют слесарные инструменты, предназначенные для диагностики способности трансивера передавать и проверять ключи, однако для покупки некоторых из них требуются соответствующие учетные данные. Тем не менее, есть несколько простых инструментов, которые можно использовать для проверки того, что гало транспондера действительно транслируется. Быстрая проверка Google для «тестер антенны со светодиодным ключом» должна привести к недорогому методу проверки того, что антенна передает сигнал для возбуждения ключа. Еще один умный метод проверки приемопередатчиков, комнатных генераторов и датчиков приближения — использовать старый добрый транзисторный АМ-радиоприемник. Сигнал приемопередатчика 134 кГц улавливается радиостанцией в виде «щелчка» при расположении рядом с приемопередатчиком.

Надлежащие учетные данные, о которых я упоминал ранее, чтобы иметь доступ к информации о безопасности, инструментам и PIN-кодам безопасности, — это стать специалистом по безопасности транспортных средств (VSP), получив LSID. Приложение LSID VSP обрабатывается Национальным реестром специалистов по безопасности транспортных средств Целевой группы автомобильной службы. Требования заключаются в том, чтобы быть профессиональным автосервисом или слесарем, пройти проверку на наличие судимостей, иметь действующую страховку коммерческой ответственности на 1 миллион долларов. Также требуется регистрационный сбор в размере 75 долларов США и 300 долларов США за двухлетнюю лицензию. Вся информация и подробные требования изложены на веб-сайте NASTF по адресу www.nastf.org.

Мы обсудили историю, описание и работу некоторых ранних систем, исследовали некоторые сходства систем RFID и обсудили некоторые тематические исследования, связанные с поломанными автомобилями.
